Предохранители и реле Nissan Tiida

Статья будет о предохранителях и реле Nissan Tiida, но мне бы первоначально все же хотелось рассказать о самой модели. Nissan Tiida — весьма компактный автомобиль, выпускаемый с 2004 года (сентябрь) автокомпанией Nissan. Если говорить о переводе, то делать это надо с японского. «Tiida» означает такие понятия как «рассвет нового дня», «вечно меняющийся прилив», «солнце» и что-то в этом роде. Целью модели была замена модельного ряда машин Sunny и Pulsar.
Nissan Tiida оснащалась бензиновыми двигателями объемом 1,5 л (HR15DE), 1,6 л (HR16DE-h5M) и 1,8 л (MR18DE) и дизельным двигателем объёмом 1,5 л (K9K). Для этой машины также имеются вариации в ее наименовании. Так в Северной Америке — Nissan Versa, в Юго-Восточной Азии — Nissan Latio. В Японии хэтчбек продаётся под именем Tiida и седан — Tiida Latio.

На российский рынок Nissan Tiida начала поставляться позже, с осени 2007 года с двигателями 1,6 л мощностью 110 л. с. и 1,8 л мощностью 126 л.

с. Версия 1.6 оснащалась механической и автоматической КПП, версия 1.8 — только механической КПП. Автомобили Nissan Tiida для России производились на заводе компании Nissan в Мексике. По факту это все самое первое поколение машины, так называемое С11. Позднее пришли и обновленные версии Tiida.

С12

Второе поколение C12 было показано в апреле 2011 года на Шанхайском автосалоне. Оно не продавалось ни в Японии ни в России.

С13

А вот уже в 2014 году Nissan Tiida серьезно изменилось и в Европе начала поставляться вновь под наименованием Nissan Pulsar. В 2015 автомобиль вышел и на российский рынок под именем Nissan Tiida. Производство хэтчбеков этой марки, причем с полным циклом, (сварка, окраска, сборка) организовали на заводе в Ижевске, где в то время уже выпускался соплатформенный седан Nissan Sentra. Однако спрос на хэтчбек Tiida оказался низким, и в августе того же года производство модели в Ижевске завершилось. Всего за полгода сделали на заводе произвели 3428 машин для российского рынка.

Что же, это кратко о истории модели и ее особенностях. Однако статья будет о частном, относящемся к этой машине, о ее электрической части. Об этом я сказал в своем первом предложении статьи. Я расскажу о предохранителях и реле, о их расположении, предназначении, о номиналах. Начну по порядку.

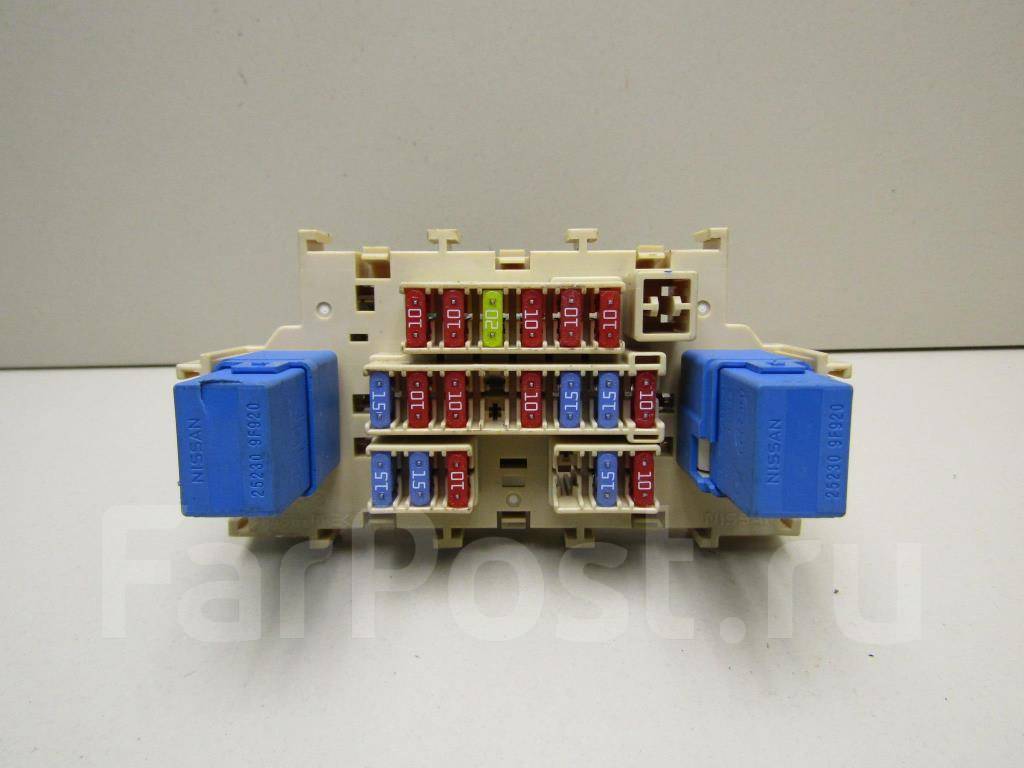

Предохранители и реле Nissan Tiida в салоне

Предохранители в салоне машины расположены там, где их и ожидаешь увидеть. Для леворульных машин это левая сторона внизу панели приборов. Убираем декоративную крышу и получаем доступ к блоку предохранителей и реле.
В машине могут быть установлены разные вариации блоков, поэтому смотрим внимательно и выбираем то, что подходит именно вам.

Вариант 1

1	10А Система пассивной безопасности
2	10А Дополнительное оборудование салона
3	10А Комбинация приборов
4	15А Насос стекло омывателя
5	10А Обогрев наружных зеркал
6	10А Электропривод зеркал, головное устройство аудиосистемы
7	10А Стоп-сигналы
8	10А Освещение салона
9	10А Блок управления электрооборудованием кузова
10	Резерв
11	10А Лампа габаритного огня правого заднего фонаря
12	10А Лампа габаритного огня левого заднего фонаря
13	10А Комбинация приборов
14	10А Дополнительное оборудование салона
15	15А Электродвигатель вентилятора системы охлаждения двигателя
16	10А Система отопления, кондиционирования и вентиляции
17	15А Электродвигатель вентилятора системы охлаждения двигателя
18	Резерв
19	15А Розетка для подключения дополнительного оборудования (в народе прикуриватель)
20	Резерв

За прикуриватель отвечает предохранитель номер 19 на 15А.

Назначение реле

R1 — Электровентилятор отопителя
R2 — Дополнительное оборудование
R3 — Реле (нет данных)
R4 — Обогрев наружных зеркал
R5 — Иммобилизатор

Вариант 2

Обозначение

10A Аудио система, привод зеркал Audio-Acc, питание моторов поворотных зеркал, питание NATS(с чип-ключем)

10A Обогреватель заднего стекла и боковых зеркал
15A Мотор омывателя переднего и заднего стекла
10A Приборная панель
10A Электроника
10A Модуль подушек безопасности
10A Электроника
—
10A Освещение салона и багажника
—
—
10A Стоп-лампы
10A Passive Entry (Для систем с Чип-ключом)
10A Электроника
15A Розетка — прикуриватель
10A Подогрев сидений
15A Розетка — консоль, багажник
15A Вентилятор отопителя / кондиционера
10A Кондиционер
15A Вентилятор отопителя / кондиционера
За прикуриватель отвечают предохранители 15 и 17 на 15А.

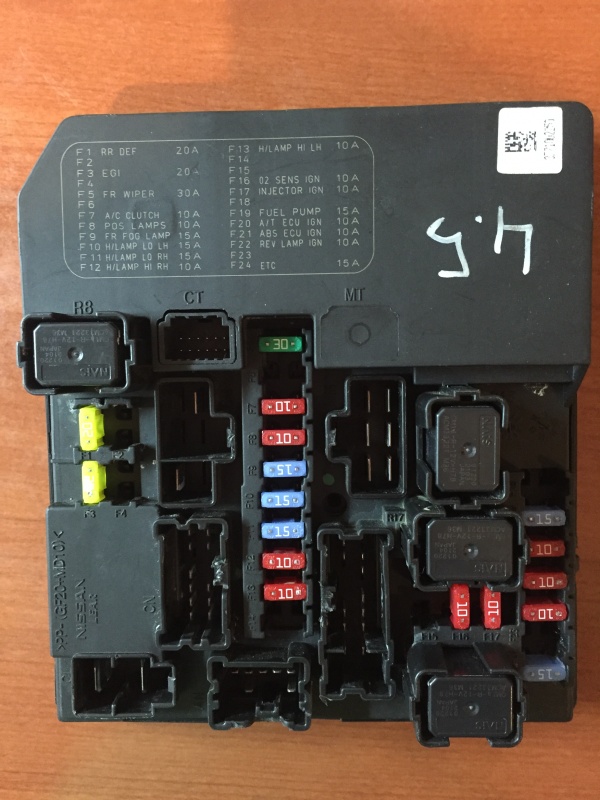

Предохранители и реле Nissan Tiida в моторном отсеке

Переходим к предохранителям в моторном отсеке. Опять же может быть несколько разных вариаций блоков предохранителей.

Вариант 1

1	20А Обогрев стекла двери задка
2	Резерв
3	20А Блок управлением двигателем
4	Резерв
5	30А Стеклоомыватель ветрового окна
6	Резерв
7	10А Электромагнитная муфта компрессора кондиционера
8	10А Лампы освещения номерного знака
9	15А Предохранитель противотуманных фар ниссан тиида (в вариантном исполнении)
10	15А Лампа ближнего света левой блок-фары
11	15А Лампа ближнего света правой блок-фары
12	10А Лампа дальнего света правой блок-фары
13	10А Лампа дальнего света левой блок-фары
14	Резерв
15	Резерв
16	10А Датчики концентрации кислорода в отработавших газах
17	10 Система впрыска
18	Резерв
19	15А Топливный модуль
20	10А Датчик АКПП
21	10А ABS
22	10А Выключатель света заднего хода
23	Резерв
24	15А Дополнительное оборудование
R1	Реле обогрева заднего окна
R2	Реле вентилятора системы охлаждения
R3	Реле вентилятора системы охлаждения
R4	Реле системы зажигания

Вариант 2

43 (10А) Передняя фара дальнего света правая

44 (10А) Передняя фара дальнего света левая
45 (10А) Кондиционер, подсветка штатной музыки и правые габариты, подсветка, моторы регулировки фар
46 (10А) Освещение парковки, Подсветка переключателей под.

сидений, открытия дверей
48 (20А) Мотор стеклоочистителя лобового стекла
49 (15А) Передняя фара ближнего света левая
50 (15А) Передняя фара ближнего света правая
51 (10А) Компрессор кондиционера
55 (15А) Обогреватель заднего стекла
56 (15А) Обогреватель заднего стекла
57 (15А) Бензонасос (CH)
58 (10А) Питание систем автоматической трансмиссии (AT)
59 (10А) Блок управления ABS
60 (10А) Дополнительная электрика
61 (20А) На клемму B+ IPDM, Мотор и реле дроссельной заслонки (для CH)
62 (20А) На клемму B+ IPDM, на клеммы ECM/PW и BATT блока ECM ©, клемму питание катушек зажигания, ДПКВ, ДПРВ, клапан EVAP Canister, клапан IVTC
63 (10А) Кислородные датчики
64 (10А) Катушки инжекторов, система впрыска
65 (20А) Передние противотуманные фары
R1 — Реле обогрева заднего стекла
R2 — Главное реле блока управления двигателем
R3 — Реле ближний свет фар
R4 — Реле дальнего света
R5 — Реле стартера
R6 — Реле вентилятора 2 системы охлаждения двигателя
R7 — Реле вентилятора 1 системы охлаждения двигателя
R8 — Реле вентилятора 3 системы охлаждения двигателя
R9 — Реле зажигания

Дополнительный блок предохранителей в моторном отсеке

Рассмотрим теперь вспомогательные блоки, один из которых дополнительный блок предохранителей.

1	10A Иммобилизатор
2	10A Обогрев сидений
3	10A Генератор
4	10A Звуковой сигнал
5	60/30/30A Блок управления электро усилителем рулевого управления, стекло омыватегь фар, система ABS
6	50A Электропривод стекло подъемников
7	Резерв
8	15А Система впрыска дизельного двигателя
9	10А Дроссельный узел
10	15А Головное устройство аудиосистем
11	40/40/40А Система ABS. блок управления электро оборудованием кузова, система зажигания
12	Резерв
R1	Реле звукового сигнала

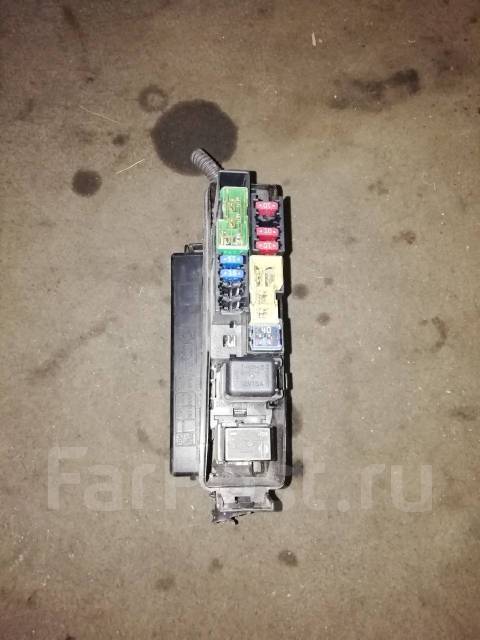

Дополнительный блок реле в моторном отсеке

Еще один блок, это блок реле.

В нем стоят реле только если они предусмотрены комплектацией. Это реле для освещения и стеклоочистителя.

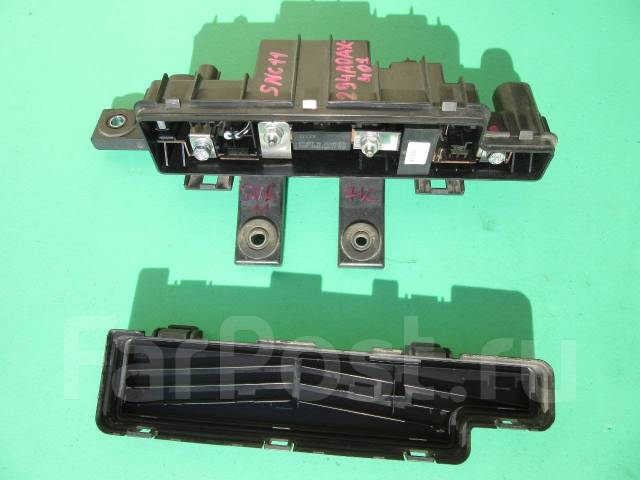

Предохранители на проводе аккумулятора

Ну и силовые реле смонтированы прямо на проводе аккумулятора (конечно же плюсовом!)

1- 120А Блок управления электроусилителем рулевого управления, стеклоомыватель фар, система ABS
2 — 60А Блок управления двигателем, реле дроссельного узла, реле электро стеклоподъемников
3 — 80А Лампы ближнего и дальнего света фар
4 — 80А Иммобилизатор, обогрев сидений, генератор, звуковой сигнал
5 — 100А Система ABS, блок управления электро оборудованием кузова, система зажигания, блок управления электро усилителем рулевого управления, стеклоомыватель фар

Замена предохранителя Nissan Tiida (Ниссан Тиида)

Содержание

Ниссан тиида — предохранители и реле

В салоне

Фото — схема

Описание предохранителей

Назначение реле

Вариант 2

10A Аудио система, привод зеркал Audio-Acc, питание моторов поворотных зеркал, питание NATS(с чип-ключем)
10A Обогреватель заднего стекла и боковых зеркал
15A Мотор омывателя переднего и заднего стекла
10A Приборная панель
10A Электроника
10A Модуль подушек безопасности
10A Электроника
—
10A Освещение салона и багажника
—
—
10A Стоп-лампы
10A Passive Entry (Для систем с Чип-ключом)
10A Электроника
15A Розетка — прикуриватель
10A Подогрев сидений
15A Розетка — консоль, багажник
15A Вентилятор отопителя / кондиционера
10A Кондиционер
15A Вентилятор отопителя / кондиционера

Под капотом

Монтажный блок

Схема

Расшифровка

43 (10А) Передняя фара дальнего света правая
44 (10А) Передняя фара дальнего света левая
45 (10А) Кондиционер, подсветка штатной музыки и правые габариты, подсветка, моторы регулировки фар
46 (10А) Освещение парковки, Подсветка переключателей под. сидений, открытия дверей
48 (20А) Мотор стеклоочистителя лобового стекла
49 (15А) Передняя фара ближнего света левая
50 (15А) Передняя фара ближнего света правая
51 (10А) Компрессор кондиционера
55 (15А) Обогреватель заднего стекла
56 (15А) Обогреватель заднего стекла
57 (15А) Бензонасос (CH)
58 (10А) Питание систем автоматической трансмиссии (AT)
59 (10А) Блок управления ABS
60 (10А) Дополнительная электрика
61 (20А) На клемму B+ IPDM, Мотор и реле дроссельной заслонки (для CH)
62 (20А) На клемму B+ IPDM, на клеммы ECM/PW и BATT блока ECM ©, клемму питание катушек зажигания, ДПКВ, ДПРВ, клапан EVAP Canister, клапан IVTC
63 (10А) Кислородные датчики
64 (10А) Катушки инжекторов, система впрыска
65 (20А) Передние противотуманные фары
R1 — Реле обогрева заднего стекла
R2 — Главное реле блока управления двигателем
R3 — Реле ближний свет фар
R4 — Реле дальнего света
R5 — Реле стартера
R6 — Реле вентилятора 2 системы охлаждения двигателя
R7 — Реле вентилятора 1 системы охлаждения двигателя
R8 — Реле вентилятора 3 системы охлаждения двигателя
R9 — Реле зажигания

Nissan Tiida.

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК, РЕЛЕ И ИХ ЗАМЕНА

Компания из Японии сумела зарекомендовать себя как производителя, делающего функциональные и современные машины. Ничего удивительного в данном явлении нет, ведь машина — это механизм, которому свойственно ломаться.

Устройство блока и причины поломки Из школьного курса физики каждому человеку знакома опасность электроцепей в тех случаях, когда в них случается некая неисправность.

Осуществление стабильно безопасного функционирования электроцепей для водителя и пассажиров обеспечивают основные защитные элементы, объединённые в один или несколько блоков: Предохранитель — это небольшая деталь, используемая в сложной структуре практически каждой электрической цепи современных автомобилей.

Важно понимать, что, только устранив побочные поломки, можно добиться стабильного функционирования блока и приборов в вашей модели Ниссан. Стоит отметить, что общий принцип расположения приборов схож у всех автомобилей японской марки.

Как правило, один из БП содержит только предохранители, а другой только реле. Определив по схемам расположения ПП в блоке, какой именно прибор вам нужен читайте ниже , можно начинать ремонтные мероприятия. Все манипуляции по замене предохранителей и их проверке важно проводить с соблюдением ряда рекомендаций: Перед началом ремонта обесточьте всю электросистему автомобиля. Это делается путём глушения мотора, выключения зажигания и отсоединения клемм аккумулятора.

При демонтаже определённых деталей необходимо быть очень осторожным. Особенно это актуально для пластиковых элементов в салоне, так как их можно легко повредить. Замену предохранителей и реле можно осуществлять только на полностью идентичные им детали. Они должны совпадать по номиналу силы тока и маркировки модели блока.

После завершения всех ремонтных мероприятий обязательно верните автомобиль в первоначальное состояние. Нередко случается так, что замена предохранителя или реле дала результат не на долгий времени. Такой исход событий показывает наличие проблемы в каком-либо другом узле конкретной электроцепи. Для того чтобы добиться нормального функционирования блока предохранителей, необходимо сначала устранить подобные неисправности. Схемы Все мероприятия по замене ПП в блоке проводятся строго с соблюдением правильного расположения всех отдельных элементов.

Ниже в качестве примера собраны схемы БП наиболее популярных в России автомобилей от японского производителя. Блок предохранителей Ниссан Кашкай:

В автомобилях марки Ниссан Тиида первого, второго поколений расположение монтажного блока плавких предохранителей идентичное.

Основной: в салоне машины, слева от рулевой колонки;
В моторном отсеке: на силовой клемме аккумуляторной батареи;

Замена неисправных предохранителей вовсе не сложная, задача под силу автолюбителю без навыков и опыта ремонта авто. Но будьте предельно внимательны, не нарушайте технологию монтажа, что приводит к преждевременному выходу из строя защитных модулей.

Описание предохранителей на автомобиль Nissan Tiida: расположение, схемы, цена

Схема расположения реле — коммутаторов

В месте дислокации защитных модулей слышен запах плавленой пластмассы;
На приборной панели сигнализирует индикатор о наличии поломки в моторном отсеке;
Оборудование не работает при подаче тока, переключении режимов скорости, частоты вращения;
На монтажном блоке видны прострелы искры, что указывает на недостаточную фиксацию силовых кабелей.

Причины выхода из строя предохранителей

Замена предохранителей на Nissan Tiida

Комплект новых элементов защиты;
Пластиковый пинцет для извлечения предохранителей;
Отвертку с плоским наконечником;
Вороток и головку на «10» для снятия монтажного блока при необходимости.

Помещаем техническое средство в периметр ремонтной зоны, фиксируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз во избежание произвольного отката;
Со стороны водителя открываем дверь, слева от рулевой колонки снимаем пластиковую крышку, под которой установлен монтажный блок;
По обозначенному порядковому номеру находим неисправный предохранитель, извлекаем его пинцетом. На штатное место вставляем новый, закрываем крышку.

Замена модулей в моторном отсеке Ниссан Тиида:

По аналогии «обновляем» оставшиеся элементы при необходимости.

Nissan Тиида (С10 — С13)

Средний ресурс эксплуатации предохранителей, реле — коммутаторов на Ниссан Тиида (С10 — 13) 60 тыс. км.

переход на сайт магазина запчастей Екатеринбург ⇒8 (343) 21-21-788;(343) 38-28-606

Nissan QashqaiРасположение предохранителей, плавких вставок и реле и их замена

Рис. 10.1. Номера предохранителей и реле в заднем монтажном блоке, расположенном в моторном отсеке.

Рис. 10.2. Номера предохранителей и реле в переднем монтажном блоке, расположенном в моторном отсеке.

Рис. 10.3. Номера предохранителей и реле в монтажном блоке, расположенном в салоне: А — пинцет.

Большинство цепей питания электрооборудования автомобиля защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. На автомобиле предохранители и реле установлены…

…в заднем А (рис. 10.1) и переднем Б (рис. 10.2) монтажных блоках, расположенных в моторном отсеке…

…в монтажном блоке, расположенном в салоне (рис. 10.3) автомобиля под крышкой в проеме нижней облицовки панели приборов…

…а также в дополнительном блоке плавких предохранителей, прикрепленном к клемме «плюс» аккумуляторной батареи. Назначение предохранителей и реле заднего монтажного блока А моторного отсека, а также защищаемые ими цепи указаны в табл. 10.1, переднего монтажного блока Б моторного отсека — в табл. 10.2. Назначение предохранителей и реле в монтажном блоке, расположенного в салоне автомобиля, приведены в табл. 10.3.

1. Для получения доступа к монтажному блоку, расположенному в салоне, потяните за ручку крышки…

2. …и снимите крышку, преодолевая упругое сопротивление фиксаторов.

На внутреннюю сторону декоративной крышки нанесены схема расположения и назначение предохранителей.

3. Для получения доступа к монтажным блокам, расположенным в моторном отсеке, снимите воздухозаборник (см. Снятие и установка воздухозаборника).

4. Отожмите фиксатор заднего монтажного блока…

5. …приподнимите монтажный блок из корпуса…

6. …и разверните блок для удобной работы с ним.

На стенку монтажного блока реле и предохранителей, расположенного в моторном отсеке, нанесены обозначения предохранителей и защищаемые ими цепи.

7. Отожмите фиксатор крышки переднего монтажного блока предохранителей, реле и плавких вставок…

8. …и снимите крышку.

На внутреннюю сторону декоративной крышки нанесены схема расположения и назначение предохранителей.

ПРЕДУПРЕЖДЕНИЕ. Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

12. …и извлеките его из контактного разъема (для наглядности показано на снятом заднем монтажном блоке).

13. Установите в контактный разъем предохранитель того же номинала, что и снятый.

Для замены предохранителей заднего монтажного блока в моторном отсеке удобнее пользоваться пассатижами с тонкими губками.

14. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону…

15. …и установите новое реле. 16. Предохранители и реле всех монтажных блоков заменяют аналогично. 17. Плавкие вставки заменяйте аналогично замене реле.

Источник

Предохранители Ниссан Схема подключения предохранителей Nissan Almera. Расположение и расшифровка предохранителей Nissan Almera N16 Ниссан тиида распиновка блока предохранителей

> Расположение предохранителей, плавких вставок и реле и их замена Ниссан Кашкай

Nissan QashqaiРасположение предохранителей, плавких вставок и реле и их замена

Рис. 10.1. Номера предохранителей и реле в заднем монтажном блоке, расположенном в моторном отсеке.

Рис. 10.2. Номера предохранителей и реле в переднем монтажном блоке, расположенном в моторном отсеке.

Рис. 10.3. Номера предохранителей и реле в монтажном блоке, расположенном в салоне: А — пинцет.

Большинство цепей питания электрооборудования автомобиля защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле.
На автомобиле предохранители и реле установлены…

…в заднем А (рис. 10.1) и переднем Б (рис. 10.2) монтажных блоках, расположенных в моторном отсеке…

…а также в дополнительном блоке плавких предохранителей, прикрепленном к клемме «плюс» аккумуляторной батареи.
Назначение предохранителей и реле заднего монтажного блока А моторного отсека, а также защищаемые ими цепи указаны в табл. 10.1, переднего монтажного блока Б моторного отсека — в табл. 10.2.
Назначение предохранителей и реле в монтажном блоке, расположенного в салоне автомобиля, приведены в табл. 10.3.

1. Для получения доступа к монтажному блоку, расположенному в салоне, потяните за ручку крышки…

2. …и снимите крышку, преодолевая упругое сопротивление фиксаторов.

ПРИМЕЧАНИЕ.

3. Для получения доступа к монтажным блокам, расположенным в моторном отсеке, снимите воздухозаборник (см. ).

4. Отожмите фиксатор заднего монтажного блока…

5. …приподнимите монтажный блок из корпуса…

6. …и разверните блок для удобной работы с ним.

ПРИМЕЧАНИЕ.

7. Отожмите фиксатор крышки переднего монтажного блока предохранителей, реле и плавких вставок…

8. …и снимите крышку.

ПРИМЕЧАНИЕ

На внутреннюю сторону декоративной крышки нанесены схема расположения и назначение предохранителей.

9. Прежде чем заменить перегоревшие преохранитель или плавкую вставку, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1-10.3 цепи, которые защищает данный предохранитель или плавкая вставка.

ПРЕДУПРЕЖДЕНИЕ.
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

10. Снимите пинцет А (см. рис. 10.3) с держателя монтажного блока, расположенного в салоне автомобиля.

11. Захватите пинцетом предохранитель…

12. …и извлеките его из контактного разъема (для наглядности показано на снятом заднем монтажном блоке).

13. Установите в контактный разъем предохранитель того же номинала, что и снятый.

ПОЛЕЗНЫЙ СОВЕТ.

14. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону…

15. …и установите новое реле.
16. Предохранители и реле всех монтажных блоков заменяют аналогично.
17. Плавкие вставки заменяйте аналогично замене реле.

Любой современный и не очень автомобиль оборудован блоком предохранителей, который отвечает за функционирование всех электрических устройств. В старых авто такой блок предохранителей только один, новые машины оборудуются несколькими устройствами. Сейчас вы узнаете, где находится блок предохранителей Ниссан Кашкай, за что отвечают компоненты и как их поменять в случае необходимости.

[ Скрыть ]

Расположение

Практически все электрически цепи питания машины защищаются предохранителями, которые находятся в специальном блоке. Все потребляемое оборудования, такое как магнитола, бензонасос, лампочки в салоне, стоп-сигналы и прочие подключается к монтажному блоку предохранителей (далее — БП).

Что касается транспортных средств Ниссан Кашкай, то эти полу кроссоверы оборудованы тремя БП. Один из блоков, в которых установлены как реле, так и обычные плавкие детали, находится в салоне транспортного средства, а именно в самой торпеде слева от рулевого колеса. В общем, в районе водительского сиденья. Он скрыт за пластиковой облицовкой.

Что касается второго и третьего БП, то их можно найти в моторном отсеке. Если вы откроете капот, то сможете увидеть оба механизма со стороны левой фары, напротив водительского сиденья. Они находится за аккумуляторной батареей в районе патрубка воздухозаборника.

Схема

На обратной стороне облицовочной крышки БП производитель специально указал схему расположения элементов. Кроме того, на ней вы сможете увидеть и таблицу предназначения деталей. Каждая из них выполняет особую функцию. Что же, рассмотрим схему компонентов ниже.

БП в салоне

Примерно так выглядят детали устройства. Более подробное их описание представлено далее.

Передний БП под капотом

Задний БП под капотом

Как снять и заменить?

Вопрос по поводу демонтажа и замены звеньев БП актуален для всех владельцев Ниссан Кашкай. В случае выхода из строя, к примеру, детали прикуривателя или лампы свет в салоне необходимо не только знать их место расположение. Нужно еще правильно заменить выгоревший элемент. Делается это не так сложно:

Сначала нужно определиться с тем, в каком именно БП нужно менять детали. Затем следует снять минусовую клемму с аккумулятора. После этого откройте защитную облицовку БП и возьмите щипцы, предназначенные для демонтажа.
При помощи этих щипчиков зацепите выгоревший компонент и вытащите его. Осмотрите контактное гнездо на всякий случай: оно должно быть максимально чистым. Если требуется — прочистите его при помощи щетки.
Возьмите новую деталь и смонтируйте ее на место вышедшей из строя. Учтите тот факт, что номинал на них должен совпадать.

Как видите, ничего особо сложного в этом нет. Главное, что нужно помнить — это чтобы каждое звено электрической цепи соответствовало номиналу, предписанному производителем. И нарушить его ни в коем случае нельзя. Ведь если номинал звеньев цепи не соблюдается, это ведет к более частому их выходу из строя. Кроме того, в некоторых случаях это становится причиной короткого замыкания.

Видео «Замена компонента прикуривателя»

Вы можете увидеть, как своими руками на примере модели Примьера.

Nissan Qashqai, как и любой другой автомобиль, имеет набор предохранителей, которые нужны для защиты оборудования от перепадов напряжения. Автомобиль оснащается несколькими блоками, расположены они под капотом и в салоне. Найти корпус блока предохранителей несложно, как и заменить перегоревший элемент, зная, к какому прибору он относится.

Функциональность и расположение

В отличие от старых автомобилей, Ниссан 2007–2016 года выпуска имеет несколько блоков предохранителей. Зная, где они находятся, можно произвести при необходимости легкий ремонт.

Любая электросхема предусматривает наличие предохранительных элементов, так как без них может произойти замыкание, которое нанесет вред приборам автомобиля.

Через предохранители проходит питание большинства электроприборов, к которым относятся:

Фары ближнего света.
Печка.
Магнитола.
Дворники.
Электроприводы зеркал заднего вида, стеклоподъемников.
Сигнал.
Задние фонари.
Насос стеклоочистителя.
Бензонасос.
Лампочки, расположенные в салоне.

Предохранители Ниссан Кашкай J 11 2.0 размещены в трех блоках, один из которых находится в салоне (он располагается с левой стороны от рулевой колонки на торпеде), а два других размещены под капотом. Блок скрыт при помощи пластиковой облицовки, и достать его можно, только если ее снять.

Для того чтобы найти оставшиеся блоки предохранителей, потребуется открыть . Один из них расположен возле фар; смотреть нужно с левой стороны. Второй нужно искать также по левую сторону, но ближе к аккумулятору. Вы увидите блок недалеко от патрубка, ведущего к воздухозаборнику.

Как выглядит схема?

Найдя, где находится блок предохранительных элементов, вы не будете гадать, к какому прибору они относятся. Схема электропроводки также не нужна: достаточно перевернуть крышку самого блока, и вы увидите, что производитель отметил все необходимое на ней. Там же нанесена специальная таблица, указывающая на то, для чего предназначена каждая деталь. Более подробное изучение позволит узнать, при выходе из строя каких приборов в какой блок стоит заглянуть.

Как производить замену?

В салоне находится блок плавких предохранителей, которые чаще всего отвечают за световые приборы. Любой из них несложно заменить: в первую очередь для этого потребуется на всякий случай снять клемму аккумулятора с отметкой минус. Это делается, чтобы избежать случайного удара током при работе.

Демонтировать предохранитель удобнее всего специальными щипцами или пинцетом. Если компонент выгорел, его нужно поменять на аналогичный. Загрязненное контактное гнездо нужно очистить, для этого рекомендуется использовать специальный спрей для чистки контактов. Можно также применять специальную щетку.

Внимание: следите за тем, чтобы номинальное сопротивление нового предохранителя было таким же, как у старого.

В замене нет ничего сложного, важным является только совпадение номинала для правильной работы электрических цепей. Если это условие не соблюдать, то либо будет часто перегорать предохранительный элемент, либо, наоборот, от него не будет никакой пользы, и произойдет короткое замыкание, которое нанесет вред электрооборудованию.

Когда надо производить установку?

Предохранители не имеют срока годности, поэтому менять их нужно по мере необходимости. Например, если фары не поддаются регулировке, свет стал тусклым, не помешает заглянуть в блок предохранителей, заодно проверить, правильное ли автомобиль выдает напряжение.

Если из строя вышел прикуриватель, перестал нагревать, также не помешает проверить предохранитель. Если в салоне нет света, чаще всего виноваты не перегоревшие лампы, хотя их тоже стоит проверить, а сгоревший предохранительный элемент. Он же может стать причиной выхода из строя . Прежде чем разобрать или заменить какой-либо прибор, необходимо заглянуть в блок и проверить, все ли они исправны.

Расположение предохранителей играет важную роль. Нельзя менять их местами, путать. При замене нескольких снимайте их по одному, чтобы не нарушить номинал. Для разных приборов нужна разная подача электроэнергии.

Расшифровка на бумажной схеме поможет понять, какой блок за какие приборы отвечает. Цвет элемента может отличаться, если вы уже подвергали его замене и поставили другой, но с тем же номиналом.

Вывод

Замена предохранителей на Ниссанах Кашкай 2007, 2008, 2011, 2012, 2013, 2014, 2015, 2016 годов выпуска не вызовет никаких сложностей. Восстановить работу многих проборов можно, затратив несколько минут на проверку и замену предохранительного элемента. Вышедшее из строя изделие видно невооруженным глазом.

Nissan Qashqai — компактный кроссовер поступивший в производство в 2006 году. Qashqai+2 является 7-местной версией кашкая, с удлиненной базой. В США известен под названием Rogue Sport. Первое поколение обозначается как j10 и выпускалось в 2007, 2008, 2009, 2010, 2011 и 2012 годах. Второе обозначается как j11 и выпускалось в 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 годах. В данном материале будет представлена информация с описанием блоков предохранителей и реле ниссан кашкай первого и второго поколения, со схемами, фотографиями и обозначением элементов. Отдельно выделим предохранители отвечающие за прикуриватель.

Обращаем внимание, что варианты исполнения блоков, количество их элементов, а так же схемы могут отличатся от представленных и зависят от страны поставки, года выпуска и комплектации конкретного автомобиля. Сверяйте описание с вашим, оно будет нанесено на защитную крышку блока.

Блок в салоне

Он находится в панели приборов. Для доступа, просто потяните за крышку.

Фотография блока

Описание

F1	10А Аудиосистема, электропривод наружных зеркал
F2	15А Передняя розетка (прикуриватель)
F3	Резерв
F4	10А Кондиционер, электрообогреватель салона
F5	15А Электромотор отопителя
F6	15А Электромотор отопителя
F7	10А Дополнительное оборудование
F8	15А Датчики вариатора (механическая КП)
F9	15А Аудиосистема
F10	10А Лампы стоп-сигналов
F11	Резерв
F12
F13	10А Электрооборудование
F14	15А Розетка задняя (если установлена)
F15	10А Обогрев зеркал
F16	10А Блок управления электрооборудованием салона
F17	15А Электрооборудование
F18	20А Мото редуктор стеклоочистителя ветрового окна
F19	10А Подушки безопасности системы SRC
F20	10А Обогрев сидений
R1	Реле дополнительное оборудование салона
R2	Реле электровентилятора отопителя

За передний прикуриватель отвечает предохранитель номер 2 на 15А. На схеме на английском обозначен как — POWER SOCKET.

Блоки под капотом

В моторном отсеке находятся 3 блока с предохранителями и реле.

Блок — А

Для доступа отожмите боковой фиксатор крышки и потяните за неё.

Фото — схема

Обозначение

F1	15А Обогреватель стекла
F2	15А Обогреватель стекла
F3	15А Противотуманные фары
F4	30А Очиститель ветрового стекла
F5	15А Лампа ближнего света правой фары
F6	15А Лампа ближнего света левой фары
F7	10А Лампа дальнего света правой фары
F8	10А Лампа дальнего света левой фары
F9	10А Лампы габаритных огней
F10	Резерв
F11	15А Управление трансмиссией
F12	20А Блок управления двигателем
F13	10А Компрессор кондиционера
F14	10А Лампы света заднего хода
F15	10А Коробка передач
F16	10А Система управления двигателем
F17	15А Топливный насос
F18	10А Система питания (топливные форсунки)
F19	10А Гидро электронный блок ABS
F20	Резерв
R6	Реле системы зажигания
R8	Реле обогреватель стекла двери задка
R16	Реле малых оборотов вентилятора системы охлаждения двигателя I
R17	Реле высоких оборотов вентилятора системы охлаждения двигателя II

Блок — Б

Таким же образом можно открыть второй блок.

Фотография

Назначение

F1	20А Турбина охладителя воздуха (турбодизель)
F2	10А Блок переключателя режимов работы трансмиссии (автомобили с полным приводом)
F3	10А Генератор
F4	10А Звуковой сигнал
FL5	60/30A Электроусилитель рулевого управления, насос омывателя фар, система ABS
F6	40А Система ABS, система курсовой устойчивости
F7	30А Электрообогреватель салона (для автомобиля с дизельным двигателем)
F8
F9	30А Электрообогреватель салона
F10	Резерв
FL11	50/30/40A Вентилятор системы охлаждения двигателя, зажигание
F12	40A Блок управления электрооборудованием салона
R3	Реле звукового сигнала
R4	Реле вентилятора системы охлаждения двигателя
R5	Реле насоса омывателя фар

Блок — В

Он находится на положительной клемме аккумулятора и состоит из плавких вставок высокой мощности.

j11

Блоки в салоне

Они находятся с торцевой стороны панели приборов.

Правый блок (может отсутствовать)

Левый блок (основной)

Пример расположения

Фотография

Самый верхний ряд — запасные предохранители.

Схема с обратной стороны крышки

Назначение элементов

Нумерация с лева на право, с верху вниз.

15А Стеклоомываетель
10А Подушки безопастности
5А Приборная панель
10А Система зажигания
10А VDC (система стабилизации, контроля курсовой устойчивости)
15A Подогрев сидений
20А Вентилятор
5А Подсветка приборов, кнопок, бардачка
20А Резерв
15А Обогреватель стекла
15А Обогреватель стекла
10А Зеркала
10А Система курсовой устойчивости
10А Элекроустройства
15А Прикуриватель передний
10А Резерв
20А Вентилятор
10А Резерв
20А Аудиосистема
5А Электрокомпоненты
10А Приборная панель
10А Освещение салона
20А Резерв
10А Стоп сигналы
10А Антенна иммобилайзера
5А Выключатель, датчик сцепления
10А BMC
10A Электрокомпоненты
20А Питание открытие/ закрытие дверей
15А Стеклоочистители
15А Задняя розетка (прикуриватель)
15А Аварийная сигнализация, сигналы поворота

За прикуриватели отвечают предохранители 15 (передний) и 31 (задний) на 15А.

Отдельные элементы реле находятся с обратной стороны блока.

Реле системы зажигания
Реле переднего вентилятора двигателя
Реле задних противотуманных фар
Вспомогательное реле

Блоки под капотом

Монтажные блоки

Они находятся в моторном отсеке под патрубком воздухозаборника. Пример доступа показан на рисунке.

Фото 1-го монтажного блока

Описание 1-го монтажного блока

Схема

Перевод обозначений на русском

81	10А Блок управления двигателем
82	15А Блок управления двигателем,
83	15А Дроссельная заслонка, блок управления двигателем, клапан адсорбера (EVAP), датчик массового расхода воздуха, катушки зажигания, главное реле, выпускной клапан, впускной клапан, топливный насос высокого давления, форсунки, блок предохранителей в моторном отсеке, датчик соотношения воздух топливо, подогреватель топлива, датчик наличия воды в топливе, обходной клапан охлаждающей жидкости
84	10А Блок управления двигателем,клапан впускного коллектора, выпускной клапан грм, впускной клапан грм, промежуточный клапан грм
85	15А Датчик соотношения воздух топливо, подогреваемый кислородный датчик, клапан турбонаддува, блок управления двигателем, блок управления свечами накаливания
86	15А Форсунки, катушки зажигания, блок предохранителей
87	15А Реле компрессора кондиционера
88	Не используется
89	Не используется
90	30А Реле переднего стеклоочистителя, мотор переднего стеклоочистителя
91	20А Реле топливного насоса
92	Не используется
93	10А Блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, датчик первичной скорости, датчик вторичной скорости, датчик оборотов, датчик заднего хода / нейтральной передачи
94	Не используется
95	5А Блок блокировки рулевого колеса
96	10А Реле повторного запуска (старт-стоп)
97	10А Передний правый комбинированный фонарь, передний левый комбинированный фонарь, компрессор, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, выключатель задней скорости, датчик заднего хода / нейтральной передачи

Фото 2-го монтажного блока

Описание 2-го монтажного блока

Блоки под фарой

Они расположены под левой фарой, за бампером.

Блок 1 — пример фото

Пример схемы 1-го блока

Блок 2 — фотография

Схема 2-го блока под фарой

Обозначение

Блок на аккумуляторе

Расположен на плюсовой клемме аккумуляторной батареи.

Схема

Есть Вам есть что добавить, пишите в комментариях.

Рассмотрены автомобили Nissan Tiida, Nissan Tiida Latio (хэтчбек, седан) 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска.

Блок предохранителей и реле в моторном отсеке.

Где находится.

Под капотом расположено два блока предохранителей, см. изображение ниже.

для доступа к первому блоку предохранителей необходимо отжать фиксаторы и перевернуть блок.

Блоки предохранителей могут отличаться в зависимости от комплектации. Может Вам поможет статья (блоки предохранителей у tiida и note схожи, различия в цвете предохранителей)

Схема расположения предохранителей и реле в блоке №1.

Расшифровка.

Номер	Сила, А	Наименование	Цвет	Защищаемая
		RRDEF	Желтый	Обогрев стекла двери задка
				Резерв
			Желтый	Блок управлением двигателем
				Резерв
		FR WIPER	Зеленый	Стеклоомыватель ветрового окна
				Резерв
		А/С CLUTCH	Красный	Электромагнитная муфта компрессора кондиционера
		POS LAMPS	Красный	Лампы освещения номерного знака
		FR FOG LAMP	Синий	Предохранитель противотуманных фар ниссан тиида (в вариантном исполнении)
		H/LAMP LO LH	Синий	Лампа ближнего света левой блок-фары
		НДАМР LO RH	Синий	Лампа ближнего света правой блок-фары
		H/LAMP HI RH	Красный	Лампа дальнего света правой блок-фары
		H/LAMP HI LH	Красный	Лампа дальнего света левой блок-фары
				Резерв
				Резерв
		02 SENS IGN	Красный	Датчики концентрации кислорода в отработавших газах
		INJECTOR IGN	Красный	Система впрыска
				Резерв
		Fuel PUMP	Синий	Топливный модуль
		A/T ECU IGN	Красный	Датчик АКПП
		ABS ECU IGN	Красный
		REV LAMP IGN	Красный	Выключатель света заднего хода
				Резерв
			Синий	Дополнительное оборудование
				Реле
				Реле
				Реле
				Реле

Блок предохранителей №2 под капотом ниссан тиида.

Для доступа к предохранителя отожмите фиксатор и снимите крышку блока.

Схема расположения предохранителей и реле.

Назначение.

Номер	Сила тока, А	Наименование	Цвет предохранителя, плавкой вставки	Защищаемая цепь
		KEY LESS2	Красный	Иммобилизатор
		H/SEAT	Красный	Обогрев сидений
		ALTS	Красный	Генератор
		HORN	Красный	Звуковой сигнал
	60.30.30	ESP. H/LAMP. ABS	Желтый	Блок управления электроусилителем рулевого управления, стеклоомыватегь фар, система ABS
		RAD FAN	Красный	Электропривод стеклоподъемников
				Резерв
		DIESEL	Синий	Система влрысе дизельного двигателя
		DTRL	Синий	Дроссельный узел
		AUDIO	Синий	Головное устройство аудиосистем
	40/40/40	IGN SW. P/WDW BCM.ABS	Зеленый	Система ABS. блок управления элек-трооборудованием кузова, система зажигания
				Резерв
				Реле звукового сигнала

Блок предохранителей и реле в салоне Nissan Tiida.

Расположен под панелью приборов.

Для доступа к элементам блока подденьте пальцем крышку и снимите ее.

Расшифровка.

Номер	Сила	Наименование	Цвет	Защищаемая цепь
		AIR BAG IGN	Красный	Система пассивной безопасности
		ELEC PARTS	Красный
		METER	Красный	Комбинация приборов
		WASHER MOTOR	Синий	Насос стеклоомывателя
		HEATER MIRROR	Красный	Обогрев наружных зеркал
		MIRROR & AUDIO	Красный	Электропривод зеркал, головное устройство аудиосистемы
		STOP LAMP	Красный	Стоп-сиг юлы
		ROOM LAMP	Красный	Освещение салона
			Красный	Блох управления электрооборудованием кузова
				Резерв
		TAIL LAMP RH	Красный	Лампа габаритного огня правого заднего фонаря
		TAIL LAMP LH	Красный	Лампа габаритного огня левого заднею фонаря
		METER	Красный	Комбинация приборов
		ELEC FARTS	Красный	Дополнительное оборудование салона
		BLOWER MOTOR	Синий
		AJRCON	Красный	Система отопления, кондиционирования и вентиляции
		BLOWER MOTOR	Синий	Электродвигатель вентилятора системы охлаждения двигателя
				Резерв
		POWER SOCKET	Синий	Предохранитель прикуривателя nissan tiida. Розетка для подключения дополнительного оборудования
				Резерв
			Синий	Электровентилятор отопителя
			Синий	Дополнительное оборудование
			Коричневый	Реле
			Зеленый	Обогрев наружных зеркал
			Синий	Иммобилизатор

Схема блока предохранителей Nissan Tiida и реле с назначением и расположением

Nissan Tiida — компактный автомобиль С-сегмента. Первое поколение C11 выпускалось в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годах. Второе поколение C12 выпускалось в 2011, 2012, 2013 и 2014 годах. С 2015 года по настоящее время третье поколение Продается C13 . В данной статье будет предложена информация о блоках предохранителей и реле в Nissan Tiida с фотографиями, схемами и обозначением назначения их элементов.Также отметим предохранитель, отвечающий за прикуриватель.

Проверьте назначение предохранителей по схемам на обратной стороне защитной крышки.

Салон

Находится в приборной панели за защитной крышкой со стороны водителя.

Тип 1

фотография 1

1 10A пассивная система безопасности 2 10A Дополнительное внутреннее оборудование 3 10a Cluster 4 4 15A стиральный насос шайба 5 10A нагретые внешние зеркала 6 6 10A силовые зеркала, аудио головы 70034 10A остановки огней 8 10A Интерьер освещения 9003 10 REVER 11 11 10A боковой лампочку, правый задний свет 12 10A боковой лампочку, левый задний фонарь 13 10A Комбинация приборов 14 14 10A Дополнительное внутреннее оборудование 15 15 9 Engine Motor 16 16 10A Отопление, кондиционер и система вентиляции 17 15A мотор охлаждения двигателя 18 18 REVER 19 15a розетки для подключения дополнительного оборудования ( сигареты зажигалка ) 20 Rever Rever

FUSE номер 19 в 15А отвечает за сигарету легче.

RELAY

R1 — Электрический вентилятор нагревателя
R2 — Дополнительное оборудование
R3 — Реле
R4 — Обогреваемые наружные зеркала
R5 — Immobilizer

Тип 2
Диаграмма 2

Обозначение
10А Аудиосистема, привод зеркал Audio-Acc, блок питания моторов поворотных зеркал, блок питания NATS (с чип-ключом)
10А Обогрев заднего стекла и боковых зеркал
15А Переднее и заднее стекло Мотор стиральной машины
10A приборная панель
10A электроника
10A модуль подушки безопасности
10A электроника
—
10a интерьер и ствол освещения
—
—
10A STOP Lamps
10A пассивный вход (для клавиши чипа Системы)
10А Электроника
15А Розетка – прикуриватель
10А Подогрев сидений
15А Розетка – консо le, багажник
15А Вентилятор отопителя/кондиционера
10А Кондиционер
15А Вентилятор отопителя/кондиционера
За прикуриватель предохранители 15 и 17 отвечают на 15А.
Моторный отсек
В моторном отсеке рядом с аккумулятором находятся 2 блока предохранителей и реле, один дополнительный блок реле и мощные предохранители на плюсовой клемме аккумулятора.
монтажный ящик
8 тип 1 1
модуль
1 20A 200032
2 Rever
3 20A контроль двигателя блок
4 Резервный
5 30А Стеклоомыватель
6 Резервный
7 10A / C Компрессор Электромагнитная муфта
8 10A лицензия Плита лампы
9 15A Nissan Tiida тумана предохранителем (по желанию)
10 15A лампа с низкой лучей, левая фальшивка
11 15A лампа с низкой лучей, правый фар
12 10A Лампа дальнего света, правая фара
13 10 Высокая лучевая лампа, левая голова
14 REVER
15 15 16 16 10a Concentry Concentry в выхлопных газах
17 10 впрыска
18 Резервный
19 15А топлива
20 10A Автоматическая трансмиссия датчик
21 10А АБС
22 10A заднего хода переключатель света
23 Резервный
24 15А Дополнительное оборудование
R1 Обогрев заднего стекла реле
R2 Охлаждающий вентилятор реле
R3 Охлаждение реле вентилятора
R4 Реле системы зажигания
90 238 Тип 2
Схема
Обозначение
43 (10A) Передняя фара дальнего света, правая
44 (10A) Передняя фара дальнего света, левая
9 Музыка кондиционера) и правые габариты, фонари, электродвигатели корректора фар
46 (10А) Стояночное освещение, выключатели освещения под. сиденья, открывание дверей
48 (20A) Электродвигатель стеклоочистителя
49 (15A) Левая фара ближнего света
50 (15A) Передняя правая фара ближнего света
51 (10A) Компрессор кондиционера
55 (15A) Обогрев заднего стекла
56 (15А) Обогрев заднего стекла
57 (15А) Бензонасос (ЦН)
58 (10А) Электропитание систем АКПП (АТ)
59 (10А) Блок управления АБС
60 (10A) Дополнительный электрический
61 (20A) К клемме B + IPDM, двигатель дроссельной заслонки и реле (для CH)
62 (20A) К клемме B + IPDM, к клеммам ECM / PW и BATT модуля ECM © блок, клемма питания катушек зажигания, ДПКВ, ДПРВ, EVAP Клапан адсорбера, клапан IVTC
63 (10А) Датчики кислорода
64 (10А) Катушки форсунок, система впрыска
65 (20А) Противотуманные фары передние
R1 — Реле обогревателя заднего стекла
R2 — Главное реле блока управления двигателем t
R3 — Реле ближнего света
R4 — Реле дальнего света
R5 — Реле стартера
R6 — Реле вентилятора 2 системы охлаждения двигателя
R7 — Реле вентилятора 1 системы охлаждения двигателя
R8 — реле для вентилятора 3 системы охлаждения двигателя
R9 — реле зажигания
Дополнительный предохранитель
Назначение
Назначение
10а с подогревом сидений 6
1 10A Immibolizer
2
2
2
2
2
2
2
2
2
2
2
3 10a Generator
4 10A Buzzer
5 60/30 / 30a блок управления для электроэнергии руля, фар Стекло шайба для фар, система ABS
50A Стеклоподъемники с электроприводом
7 Резерв
8 15A Дизельный впрыск система
9 10А Дроссель в сборе
10 15А Головное устройство аудиосистем
11 4 40030/3 система АБС. Блок управления электрооборудованием кузова, система зажигания
12 Резерв
R1 Реле звукового сигнала
Дополнительный блок реле
справа. Возможна установка 2-х реле, например стеклоочистителя и дневного света. В зависимости от конфигурации они могут быть пустыми.
предохранители на батарейном клемме
диаграмма 1 Обозначение11 Обозначение

120A электрическая мощность руля управления рулем, шайба для фар, система ABS
60a блок управления двигателем, реле дроссельной заслонки, релейное управление мощностью
80166 фары дальнего света
80A Иммобилайзер, подогрев сидений, генератор, звуковой сигнал
100A Система ABS, блок управления кузовом, система зажигания, блок управления усилителем руля, омыватель фар
Блоки предохранителей отличаются от представленных. Они очень похожи на Nissan Note 2-го поколения.
Данный материал требует дополнения, поэтому будем рады, если вы поделитесь информацией с описанием коробок в Nissan Tiida последнего поколения.
2005 nissan tiida вне блока предохранителей стояночный свет и фара и

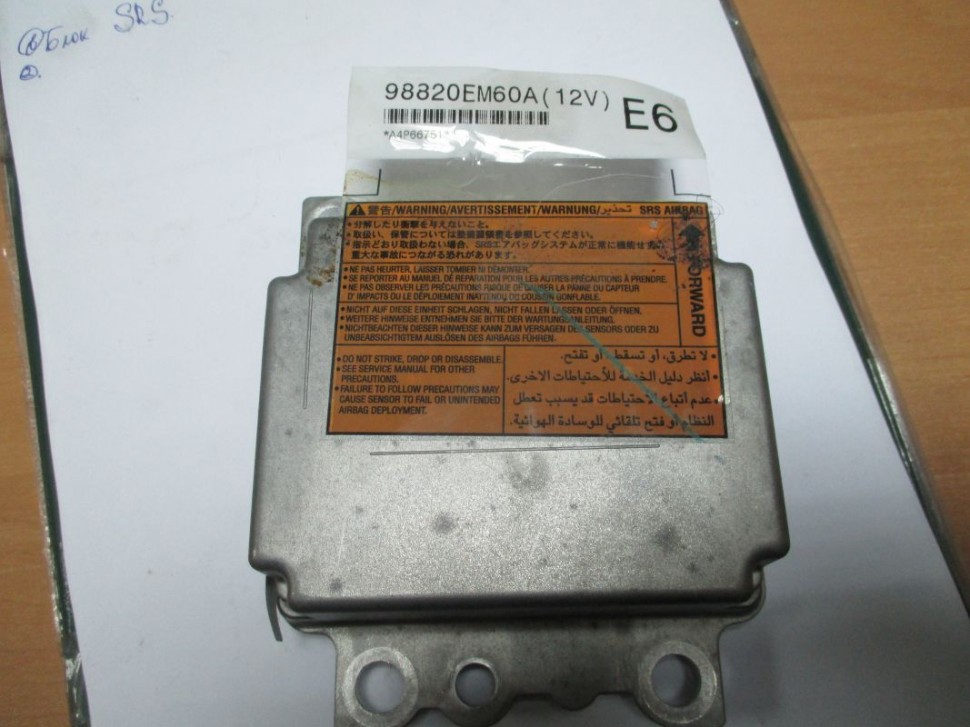

ИСТОЧНИК: Как остановить мигание сигнальной лампы подушки безопасности
Попробуйте это:
5.Если контрольная лампа «AIR BAG» работает, как [как я сказал ранее], поверните ключ зажигания в положение «OFF», чтобы выйти из режима диагностики
1. Поверните ключ зажигания в положение «ON».
2. После Контрольная лампа «AIR BAG» загорается на 7 секунд, [т.е. когда он остановится горит постоянно и начинает мигать] поверните ключ зажигания в положение «OFF» в течение 1 второй. [НЕ ПЕРЕКЛЮЧАЙТЕ НА БЛОКИРОВКУ, ПЕРЕКЛЮЧИТЕ НА ACC]
3. Подождите более 3 секунд.
4. Повторите шаги с 1 по 3 два раза. (Выполните всего 3 раза.)
5. Включите зажигание.
SRS теперь находится в режиме диагностики.
Попробовать это несколько раз. Если вы не можете заставить его работать, попросите кого-нибудь другого попробовать. Если Вы ВСЕ ЕЩЕ не можете заставить его работать, проверьте напряжение батареи. Это может быть низкий.
В режиме диагностики вы будете надеяться, что индикатор мигает медленно. 2 секунды выключено, 3 секунды включено и повторяется. Если ваш свет это означает, что компьютер обнаружил предыдущую ошибку, которая не был стерт. Это хорошо.
в пользовательский режим и стереть память о неисправности.
6. Включите зажигание. Контрольная лампа «AIR BAG» работает в пользовательском режиме
. [он должен гореть 7 секунд, а затем гаснуть, как обычно.]

Опубликовано 17 мая 2009 г.
Новые и подержанные запчасти NISSAN TIIDA
Поиск запчастей NISSAN TIIDA по году выпуска
2012 2011 2010 2009 г. 2008 г. 2007 г. 2006 г. 2005 г. 2004 г. 2001 г.
Поиск запчастей NISSAN TIIDA по коду модели
ДБА-C11 ДБА-NC11 ДБА-JC11 CBA-JC11 С11 DBA-NC11 大型商品 15 дюймов JC11 ДБА-C11 B20 NC11 DBA-C11 ｷｬｯﾁ受け ДБА-C11 28091-ED000
Поиск Запчасти NISSAN TIIDA
Освещение Части тела Электрические части Зеркала и ветровые стекла Дверные части Компоненты охлаждения Тормоз Подвеска и компоненты Выхлоп и компоненты Трансмиссия и трансмиссия Детали интерьера Двигатель и компоненты Компьютеры и датчики Внешние части Шасси Автомобильная электроника Шины и колеса Все остальные части
О запасных частях NISSAN TIIDA
Ассортимент новых и бывших в употреблении запасных частей BE FORWARD для NISSAN TIIDA включает оригинальные и доступные по цене двигатели NISSAN TIIDA, трансмиссии и трансмиссии, шины и колеса, светотехнику, детали кузова и многое другое. Доступны высококачественные запчасти для ряда моделей, таких как NISSAN TIIDA DBA-C11, NISSAN TIIDA DBA-NC11 и NISSAN TIIDA DBA-JC11.
Nissan Note (2004 — 2013) — схема блока предохранителей
Nissan Note (2004 – 2013) – схема блока предохранителей
Год выпуска: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013
Пассажирское отделение
левый руль
Nissan Note — схема блока предохранителей — салон LHD
RHD
Nissan Note — схема блока предохранителей — салон с правым рулем
Номер Описание
1 Блок предохранителей
2 Реле дверного замка (с интеллектуальной системой управления ключами)
3 Антенный усилитель противоугонной системы Nissan (NATS)
4 Блок интеллектуальных ключей (с системой интеллектуальных ключей)
5 Блок управления кузовным оборудованием (BCM)
6 Модуль управления коробкой передач
7 Блок датчиков диагностики подушек безопасности
8 Блок управления ESP
Блок предохранителей в салоне
Nissan Note — схема блока предохранителей — блок предохранителей в салоне
Номер Номинальный ток [А] Описание
1 10 Дополнительная удерживающая система
2 10 Система рулевого управления с электроусилителем, реле зажигания, реле топливного насоса, противоугонная система Nissan, интеллектуальная система ключей, модуль управления кузовным оборудованием (BCM)
3 10 Комбинация приборов, сигнальные лампы, подсветка, звуковой сигнал, система зарядки
4 15 Шайба передняя, Шайба задняя
5 10 Обогрев зеркал
6 10 Аудиосистема, интеллектуальная ключевая система, противоугонная система Nissan, дверное зеркало
7 10 Блок управления кузовным оборудованием (BCM)
8 10 Центральный замок, многофункциональная система дистанционного управления, интеллектуальная система ключей, послепродажная сигнализация — предварительная проводка, предупреждающий звуковой сигнал, противоугонная система Nissan
9 10 Стоп-сигнал, выключатель тормоза, антиблокировочная тормозная система, электронная система курсовой устойчивости, сигнальные лампы, интеллектуальная система ключей
10 — —
11 — —
12 10 Лампа салона, многофункциональная система дистанционного управления, подсветка, косметическое зеркало и лампы в багажнике, датчик дождя, предупреждающий звуковой сигнал
13 — —
14 10 Подсветка панели, OBD II (диагностика бортового компьютера), интеллектуальная система ключей, указатели поворота и аварийная сигнализация
15 15 Кондиционер
16 10 Нагреватель PTC
17 15 Кондиционер
18 15 Задняя розетка питания
19 10 Сиденье с подогревом
20 15 Передняя розетка питания (прикуриватель)
Реле
Р1 Двигатель вентилятора
Р2 Аксессуар
Моторный отсек
Nissan Note — схема блока предохранителей — моторный отсек
Номер Описание
1 Блок предохранителей (IPDM E/R)
2 Блок реле PTC
3 Дополнительный блок предохранителей
4 K 9K: Блок плавких вставок
5 Держатель плавкой вставки
6 Левостороннее рулевое управление: Привод ABS и электрический блок
7 Правый руль: Привод ABS и электрический блок
8 Двигатель стеклоочистителя
9 Модуль управления двигателем (ECM)
Блок предохранителей в моторном отсеке
Nissan Note — схема блока предохранителей — блок предохранителей в моторном отсеке
Номер Ампер Цепь
41 — —
42 — —
43 10 Правые фары (дальний свет), система дневного света, автоматическое управление светом
44 10 Левые фары (дальний свет), система дневного света, автоматическое управление светом
45 10 Задний фонарь, стояночный свет, автоматическое управление светом, освещение
46 10 Задний фонарь, стояночный свет, автоматическое управление светом, фара, освещение
47 — —
48 20 Передний стеклоочиститель и омыватель (с датчиком дождя)
49 15 Левые фары (ближний свет), система дневного света, автоматическое управление светом
50 15 Правые фары (ближний свет), система дневного света, автоматическое управление светом
51 10 Кондиционер
52 — —
53 — —
54 — —
55 15 Обогрев заднего стекла, предохранитель «5»
56 15 Обогрев заднего стекла, предохранитель «5»
57 15 CR, HR: Реле топливного насоса
58 10 Датчик скорости автомобиля A/T (датчик числа оборотов), датчик температуры жидкости A/T и источник питания TCM, основной источник питания и цепь заземления, датчик числа оборотов турбины
59 10 Антиблокировочная система тормозов, электронная система курсовой устойчивости
60 10 Переключатель парковочного/нейтрального положения, элементы, не относящиеся к системе обнаружения, система запуска, лампа заднего хода, контрольная лампа A/T, задний стеклоочиститель и омыватель
61 20 CR, HR: Реле двигателя управления дроссельной заслонкой
62 20 Реле модуля управления двигателем, основной источник питания и цепь заземления, датчик массового расхода воздуха, датчик положения коленчатого вала (CKPS), датчик положения распределительного вала (PHASE), электромагнитный клапан управления объемом продувки адсорбера EVAP, система зажигания, электромагнитный клапан управления синхронизацией впускного клапана, Послепродажная сигнализация — предварительная проводка, топливная форсунка, датчик положения распределительного вала, привод подачи топлива, электромагнитный клапан управления наддувом турбонагнетателя, выключатель тормоза, источник питания ECM для резервного питания (двигатель CR)
63 10 CR, HR: Передний датчик кислорода с подогревом, задний датчик кислорода с подогревом, функция системы впрыска топлива,
64 10 CR, HR: Функция системы впрыска топлива, топливная форсунка
65 20 Передняя противотуманная фара
Реле
Р1 Обогрев заднего стекла
Р2 Модуль управления двигателем (ЕСМ)
Р3 Фара низкая
Р4 Передняя противотуманная фара
Р5 Стартер
Р6 —
Р7 Охлаждающий вентилятор (высокий)
Р8 Вентилятор охлаждения (низкий)
Р9 Зажигание
Дополнительный блок предохранителей в моторном отсеке
Nissan Note – схема блока предохранителей – дополнительный блок предохранителей в моторном отсеке
Номер Ампер Цепь
31 — —
32 — —
33 — —
34 15 Аудиосистема
35 10 Звуковой сигнал
36 10 CR, HR: Система зарядки
37 10 Система дневного освещения
38 — —
Ф 40 Антиблокировочная система тормозов, электронная система курсовой устойчивости
Г 40 Реле низкого уровня вентилятора охлаждения, реле высокого уровня вентилятора охлаждения
Н 40 Замок зажигания
я 40 Нагреватель PTC
Дж 40 Стеклоподъемник, блок управления кузовным оборудованием (BCM)
К 30 Антиблокировочная система тормозов, электронная система курсовой устойчивости
Л 30 Омыватель фар
М 60 Система рулевого управления с электроусилителем
Реле
Р1 Дневной свет
Р2 Рог
Блок плавких вставок (K9K)
Nissan Note — схема блока предохранителей — блок плавких вставок (K9K)
Номер Ампер Цепь
Н 80 Нагреватель PTC
О 60 Система быстрого свечения
Р 80 Нагреватель PTC
Держатель плавкой вставки
Nissan Note – схема блока предохранителей – держатель плавкой вставки
Номер Ампер Цепь
А 80 CR: Система зарядки, система запуска, предохранители «B», «C»
140 HR: Система зарядки, система запуска, предохранители «B», «C»
250 K9K: Система зарядки, предохранители «B», «C», «N», «O», «P»
Б 80 CR, K9K: «35», «36», «37», «38», «F», «G», «H», «I», «J», «K», «L» , предохранители «М»
100 HR: «35», «36», «37», «38», «F», «G», «H», «I», «J», «K», «L», « Предохранители М”
С 80 Реле дальнего света правой фары (предохранитель 43), реле дальнего света левой фары (предохранитель 44), реле заднего фонаря (предохранители 45, 46), реле ближнего света фары (предохранители 49, 50) , Реле передних противотуманных фар (предохранитель «65»), предохранители «48», «51»
Д 60 Реле зажигания (главное реле переднего стеклоочистителя, реле высокого/низкого уровня переднего стеклоочистителя, «57» (CR, HR), «58», «59», «60», «63» (CR, HR), «64» ( предохранители CR, HR), реле топливного насоса (CR, HR), предохранители «55», «56», «61», «62»
Е 80 Дополнительное реле (предохранители 18, 19, 20), реле электровентилятора (предохранители 15, 16, 17), 1, 2, 3, 4 », предохранители «5», «6», «7», «8», «9», «12», «14»
Бензин:
1. 4 л — CR14DE,
1,6 л — HR16DE,
Дизель:
1,5 л — K9K
ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации автомобиля, модели и рынка.
Схема блока предохранителей Nissan Versa Note/Note (2013-2018)

В данной статье мы рассматриваем Nissan Versa Note второго поколения (E12), выпускавшийся с 2013 по 2019 год.Здесь вы найдете схемы блока предохранителей Nissan Versa Note 2013, 2014, 2015, 2016, 2017 и 2018 , получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (схема расположения предохранителей) и реле.
Расположение предохранителей Nissan Versa Note/Note 2013-2019
Предохранитель прикуривателя (розетка) в Nissan Versa Note / Note — это предохранитель № 15 в блоке предохранителей приборной панели.
Пассажирский салон
Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой.
Моторный отсек
Дополнительный блок предохранителей
Блок плавких вставок
Находится на аккумуляторе.
Пассажирский салон
Назначение предохранителей в салоне Дисплей Передняя аудиосистема управления двигателем
№ Усилитель Цепь
1 — —
2 — —
3 10 Лампа заднего хода
BCM (модуль управления кузовом)
Базовая аудиосистема
Система управления тормозами
Система зарядки
Система управления вариатором
Система дневного света
Лампа
Фара
Освещение
Интеллектуальная система запуска/запуска двигателя
Счетчик
Навигационная система
NVIS
Габаритные огни
Номерной знак и задние фонари
Система распределения питания
Система управления подушками безопасности SRS
Система рулевого управления
Система контроля давления в шинах2
Сигнальные лампы и лампы аварийной сигнализации
Система звукового оповещения
4 — —
5 10 BCM (модуль управления кузовом)
Система блокировки переключения передач CVT
Система управления двигателем
Электронное управление
Система усилителя рулевого управления Навигационная система
Система рулевого управления
6 10 Передний стеклоочиститель и омыватель
Задний стеклоочиститель и омыватель
BCM (блок управления кузовным оборудованием)
Система распределения питания
7 10 Система управления подушками безопасности SRS
Система распределения питания
8 10 Базовая аудиосистема
BCM (модуль управления кузовом)
Система управления тормозами
Система управления вариатором
Система дневного света
Аудиосистема с дисплеем
Система управления двигателем Налобный фонарь
Освещение
Интеллектуальная система ключа/функция запуска двигателя
Счетчик
Навигационная система
NVIS
Стояночные огни
Номерной знак и задние фонари
Система дверных замков с электроприводом
Система управления подушками безопасности SRS
Система контроля давления в шинах
Сигналы поворота и аварийная сигнализация
Система звукового оповещения
Система безопасности автомобиля
9 20 —
10 10 BCM (модуль управления кузовным оборудованием)
Интеллектуальная система ключей/функция запуска двигателя
NVIS
Система распределения питания
Система запуска
11 20 Обогрев заднего стекла
BCM (блок управления кузовным оборудованием)
12 12 10 Интерьер комнатную лампу
Подсветка
BCM (модуль управления кузовами)
Дневная света
Передняя противотуманная противотуманная лампа
Фара
Интеллектуальная компонентная система / Руководство
Интеллектуальная ключевая система / функция запуска двигателя
NVIS
Система
Система распределения питания
Стояночные фонари
Номерной знак и задние фонари
Система дверных замков с электроприводом
Обогрев заднего стекла
Сигнальные лампы поворота и аварийная сигнализация
Система звукового оповещения
Система безопасности автомобиля
13 — —
14 — —
15 20 Розетка (прикуриватель)
Система распределения питания
16 — —
17 10 Аудиосистема с дисплеем
Дверное зеркало
Система распределения питания
18 10 Базовая аудиосистема
BCM (модуль управления кузовом)
Приборная панель
Аудиосистема с дисплеем
Система распределения питания
Навигационная система
19 — —
20 15 Кондиционер
21 10 Кондиционер
22 15 Кондиционер
Реле
R1 Аксессуар
R2 Зажигание 2
R3 Вентилятор
Моторный отсек

Назначение предохранителей в моторном отсеке5
№ Усилитель Цепь
34 10 Фары (дальний свет)
35 10 Фары (дальний свет)
37 10 Реле задних фонарей
Стояночные огни
Подсветка номерного знака
Электропривод регулировки фары — ручной
Система дневного света
38 — —
39 30 Передний стеклоочиститель и омыватель
40 15 Фары (ближний свет)
41 15 Фары (ближний свет)
42 10 Реле кондиционера
48 15 Реле топливного насоса
49 10 Лампа заднего хода
BCM (модуль управления кузовом)
Система управления вариатором
Система управления двигателем
Интеллектуальная система ключа/функция запуска двигателя
NVIS
Система распределения питания 90 Система навигации
50 10 Система управления тормозом
51 10 Система управления двигателем
52 15 Реле двигателя управления дроссельной заслонкой
53 20 Реле ECM
Система управления двигателем
NVIS
54 15 Система управления двигателем
55 10 Система управления двигателем
Дополнительный блок предохранителей
Назначение предохранителей в дополнительном ящике
№ Усилитель Цепь
23 — —
24 10 Система зарядки
Звуковой сигнал
Система интеллектуальных ключей
Система безопасности автомобиля
25 10 Система управления вариатором
26 — —
27 — —
28 — —
29 15 Базовая аудиосистема
29 20 Кроме базовой аудиосистемы: аудиосистема с дисплеем, навигационная система
30 10 BCM (модуль управления кузовным оборудованием)
Система управления тормозами
Система управления двигателем
Интеллектуальная система ключа/функция запуска двигателя
31 15 Передняя противотуманная фара
F 40 M/T: Реле низкой скорости вентилятора охлаждения, Реле высокой скорости вентилятора системы охлаждения
F 50 Вариатор: реле низкой скорости вентилятора охлаждения, реле высокой скорости вентилятора системы охлаждения
G 40 BCM (модуль управления кузовным оборудованием)
Система дневного света
Передняя противотуманная фара
Передний стеклоочиститель и омыватель
Фара
Система наведения фар — ручная
Система освещения салона Intelligent Engine5
6 Функция
NVIS, габаритные огни
Номерной знак и задние фонари
Система стеклоподъемников
Система дверных замков с электроприводом
Система дистанционного доступа без ключа
Обогрев заднего стекла
Система омывателя заднего стеклоочистителя
Сигнальные лампы поворота и аварийная сигнализация
Система безопасности автомобиля
Система звукового оповещения
H 40 Система запуска
Реле зажигания (предохранители «3», «5», «6», «7»)
BCM (модуль управления кузовным оборудованием)
Система интеллектуального ключа/функция запуска двигателя
NVIS
Предохранитель «18»
I 40 —
J 60 Система рулевого управления с усилителем с электронным управлением
К — —
L 30 Система управления тормозом
M 30 Система управления тормозами
Блок плавких вставок
№ Усилитель Цепь
А 120 Генератор, предохранители «D», «E»
B 60 Реле зажигания 1 (реле высокого уровня переднего стеклоочистителя, реле высокого уровня вентилятора системы охлаждения, реле низкого уровня вентилятора системы охлаждения, реле кондиционера, предохранитель «48»), предохранители «52», «53»
C 80 Принадлежности 1 Реле («предохранители 15», «17»), реле вентилятора («предохранители 20», «21», «22»), «8», «10», «11» », предохранители «12»
D 100 «24», «25», «29», «30», «31», «F», «G», «H», «J», «L», » Предохранители М»
E 80 Реле дальнего света (предохранители 34, 35), реле ближнего света (предохранители 40, 41), предохранители 37, 39, 42
предохранители ниссан схема подключения предохранителей ниссан альмера.
Расположение и расшифровка предохранителей Nissan Almera N16 Nissan Tiida распиновка блока предохранителей
> Расположение предохранителей, предохранителей и реле и их замена Ниссан Кашкай
Nissan Qashqai Расположение предохранителей, предохранителей и реле и их замена
Рис. 10.1. Номера предохранителей и реле в заднем монтажном блоке, расположенном в моторном отсеке.
Рис. 10.2. Номера предохранителей и реле в переднем монтажном блоке, расположенном в моторном отсеке.
Рис. 10.3. Номера предохранителей и реле в монтажном блоке, расположенном в салоне: А — пинцет.
Большинство электрических цепей автомобиля защищены плавкими предохранителями. Фары, моторы вентиляторов, топливный насос и другие мощные потребители тока подключаются через реле.
Предохранители и реле устанавливаются на ТС…
… в заднем А (рис. 10.1) и переднем Б (рис. 10.2) монтажных блоках, расположенных в моторном отсеке. ..
… в монтажном блоке, расположенном в салоне автомобиля (рис. 10.3) под крышкой в проеме нижней обшивки приборной панели …
… а также в дополнительном блоке предохранителей, прикрепленном к плюсовой клемме аккумуляторной батареи.
Назначение предохранителей и реле заднего монтажного блока А моторного отсека, а также цепи, которые они защищают, приведены в табл. 10.1, передний монтажный блок Б моторного отсека — в табл.10.2.
Назначение предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля, указано в табл. 10.3.
1. Для доступа к монтажному блоку, расположенному в салоне, потяните за ручку крышки…
2.… и снимите крышку, преодолевая упругое сопротивление зажимов.
ПРИМЕЧАНИЕ.
3. Для доступа к монтажным блокам, расположенным в моторном отсеке, снимите воздухозаборник (см.).
4. Выпрессовать защелку заднего монтажного блока. ..
5. … вынуть монтажный блок из корпуса …
6.… и разверните блок для удобной работы с ним.
ПРИМЕЧАНИЕ.
На стенке монтажного блока реле и предохранителей, расположенного в моторном отсеке, нанесены обозначения предохранителей и защищаемых ими цепей.
7. Выдавите защелку крышки переднего предохранителя/реле/блока предохранителей…
8. …и снимите крышку.
ПРИМЕЧАНИЕ
На внутренней стороне декоративной крышки имеется схема расположения и назначения предохранителей.
9. Перед заменой перегоревшего предохранителя или плавкой вставки выясните причину перегорания и устраните ее. При поиске неисправности смотрите на указанные в табл. 10.1-10.3 цепи, защищенные данным предохранителем или предохранителем.
ПРЕДУПРЕЖДЕНИЕ.
Не заменяйте предохранители перемычками или предохранителями другой силы тока, либо самодельными перемычками, так как это может привести к повреждению электроприборов и даже к пожару.
10. Выньте пинцет А (см. рис. 10.3) из держателя монтажного блока, расположенного в салоне автомобиля.
11. Возьмите предохранитель пинцетом …
12. … и снимите его с разъема (показан на снятом заднем монтажном блоке для наглядности).
13. Установите в разъем предохранитель того же номинала, что и снятый.
ПОЛЕЗНЫЙ СОВЕТ.
Для замены предохранителей заднего монтажного блока в моторном отсеке удобнее использовать пассатижи с тонкими губками.
14. При необходимости замены снимите реле с монтажного блока, покачивая его из стороны в сторону…
15.… и установить новое реле.
16. Аналогично меняются предохранители и реле всех монтажных блоков.
17. Замените плавкие вставки таким же образом, как и реле.
Любой современный и не очень автомобиль оборудован блоком предохранителей, отвечающим за функционирование всех электроприборов.В старых автомобилях блок предохранителей всего один, новые автомобили оснащены несколькими устройствами. Сейчас вы узнаете, где находится блок предохранителей Ниссан Кашкай, за что отвечают узлы и как их поменять при необходимости.
[Скрыть]
Расположение
Практически все цепи электропитания машины защищены предохранителями, которые находятся в специальном блоке. Все потребляемое оборудование, такое как магнитола, бензонасос, лампочки в салоне, стоп-сигналы и прочее, подключаются к блоку предохранителей (далее БП).
Что касается автомобилей Nissan Qashqai, то эти полукроссоверы комплектуются тремя блоками питания. Один из блоков, в котором установлены и реле, и обычные плавкие детали, находится в салоне автомобиля, а именно в самой торпеде слева от руля. В общем, в районе места водителя. Он скрыт за пластиковой облицовкой.
Что касается второго и третьего блоков питания, то их можно найти в моторном отсеке. Если открыть капот, то можно будет увидеть оба механизма со стороны левой фары, напротив сиденья водителя.Они расположены за аккумулятором в районе воздухозаборника.
Схема
На обратной стороне крышки облицовки БП производителем специально указано расположение элементов. Кроме того, на нем можно увидеть таблицу назначения деталей. У каждого из них есть определенная функция. Что ж, рассмотрим диаграмму компонентов ниже.
БП в салоне
Детали устройства выглядят примерно так. Более подробное их описание представлено ниже.
Блок питания передний под капотом

Блок питания задний под капотом

Как снять и заменить?
Вопрос демонтажа и замены блоков питания актуален для всех владельцев Nissan Qashqai. В случае поломки, например, деталей прикуривателя или лампы, света в салоне необходимо не только знать их местонахождение. Также необходимо правильно заменить сгоревший элемент. Это не так уж и сложно:
Для начала нужно определиться, в каком блоке питания нужно менять детали.Затем следует снять минусовую клемму с аккумулятора. После этого откройте защитную накладку БП и возьмите пассатижи, предназначенные для демонтажа.
Используйте эти пинцеты, чтобы зацепить сгоревший компонент и вытащить его. На всякий случай осмотрите розетку: она должна быть максимально чистой. При необходимости очистите его щеткой.
Возьмите новую деталь и установите ее вместо вышедшей из строя. Учитывайте тот факт, что номинал на них должен совпадать.
Как видите, ничего особо сложного в этом нет.Главное помнить, что каждое звено в электрической цепи соответствует номиналу, установленному производителем. И ни в коем случае нельзя его нарушать. Ведь при несоблюдении номинала звеньев цепи это приводит к их более частому выходу из строя. Кроме того, в некоторых случаях это становится причиной короткого замыкания.
Видео «Замена компонента прикуривателя»
Как своими руками можно посмотреть на примере модели Primera.
Ниссан Кашкай, как и любой другой автомобиль, имеет комплект предохранителей, которые нужны для защиты техники от скачков напряжения. Автомобиль оборудован несколькими блоками, они расположены под капотом и в салоне. Найти корпус блока предохранителей несложно, как и заменить перегоревший элемент, зная, к какому устройству он относится.
Функциональность и компоновка

В отличие от старых автомобилей Nissan 2007–2016 годов выпуска имеет несколько блоков предохранителей. Зная, где они находятся, можно при необходимости произвести легкий ремонт.
Любая электрическая схема предусматривает наличие предохранительных элементов, так как без них может произойти короткое замыкание, которое нанесет вред устройствам автомобиля.
Предохранители передают питание на большинство электроприборов, включая:
Фары ближнего света.
Плита.
Магнитола.
Стеклоочистители.
Электроприводы зеркал заднего вида, электростеклоподъемников.
Сигнал.
Задние фонари.
Насос стеклоочистителя.
Бензонасос.
Лампочки, расположенные в салоне.
Предохранители Nissan Qashqai J 11 2. 0 расположены в трех блоках, один из которых находится в салоне (он находится с левой стороны рулевой колонки на приборной панели), а два других находятся под капотом. Блок скрыт пластиковой облицовкой и добраться до него можно только сняв ее.
Чтобы найти оставшиеся блоки предохранителей, вам нужно будет их открыть. Один из них расположен возле фар; надо смотреть с левой стороны.Вторую тоже надо искать с левой стороны, но ближе к аккумулятору. Вы увидите блок рядом с воздухозаборной трубой.
Как выглядит схема?

Как только вы найдете расположение предохранительного блока, вам не придется гадать, какому устройству он принадлежит. Схема подключения тоже не нужна: достаточно перевернуть крышку самого блока, и вы увидите, что производитель отметил на ней все необходимое. Также есть специальная таблица с указанием того, для чего предназначена каждая деталь.Более детальное изучение позволит выяснить, в случае выхода из строя каких устройств, в какой блок стоит заглянуть.
Как произвести замену?

В салоне есть блок предохранителей, который чаще всего отвечает за световые приборы. Любой из них легко заменить: в первую очередь для этого потребуется на всякий случай снять клемму аккумулятора с отметкой «минус». Это делается для того, чтобы избежать случайного поражения электрическим током во время работы.
Демонтировать предохранитель удобнее всего специальными плоскогубцами или пинцетом.Если компонент сгорел, его необходимо заменить на аналогичный. Загрязненный контактный разъем необходимо очистить; для этого рекомендуется использовать специальный спрей для очистки контактов. Также можно использовать специальную кисть.
Внимание: убедитесь, что номинальное сопротивление нового предохранителя такое же, как у старого.
В замене нет ничего сложного, важно лишь совпадение номинала для корректной работы электрических цепей.Если это условие не соблюдать, то либо предохранительный элемент будет часто перегорать, либо, наоборот, пользы от него не будет, и произойдет короткое замыкание, которое нанесет вред электрооборудованию.
Когда следует устанавливать?

Предохранители не имеют срока годности и должны заменяться по мере необходимости. Например, если фары не регулируются, свет стал тусклым, не помешает заглянуть в блок предохранителей, заодно проверить, выдает ли автомобиль правильное напряжение.
Если прикуриватель вышел из строя, перестает греть, также не помешает проверить предохранитель. Если в салоне нет света, чаще всего виноваты не перегоревшие лампы, хотя их тоже следует проверить, а перегоревший предохранительный элемент. Это также может привести к неудаче. Прежде чем разбирать или заменять какое-либо устройство, нужно заглянуть в блок и проверить, все ли они в рабочем состоянии.
Важное значение имеет расположение предохранителей. Их нельзя поменять местами, перепутать.При замене нескольких удаляйте их по одному, чтобы не сломать рейтинг. Разным приборам нужен разный источник питания.
Расшифровка на бумажной схеме поможет понять, какой блок за какие устройства отвечает. Цвет товара может отличаться, если вы его уже заменили и поставили другой, но того же номинала.
Заключение
Замена предохранителей на Ниссан Кашкай 2007, 2008, 2011, 2012, 2013, 2014, 2015, 2016 годов не вызовет затруднений.Многие перегородки можно восстановить, потратив несколько минут на проверку и замену предохранительного элемента. Неудачный продукт можно увидеть невооруженным глазом.
Nissan Qashqai — компактный кроссовер, запущенный в производство в 2006 году. Qashqai+2 — 7-местная версия Qashqai, с удлиненной базой. В США он известен как Rogue Sport. Первое поколение обозначается как j10 и выпускалось в 2007, 2008, 2009, 2010, 2011 и 2012 годах. Второе обозначается как j11 и выпускалось в 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 годах.В данном материале будет представлена информация с описанием блоков предохранителей и реле Ниссан Кашкай первого и второго поколения, со схемами, фотографиями и обозначением элементов. Отдельно выделим предохранители, отвечающие за прикуриватель.
Обратите внимание, что исполнения блоков, количество их элементов, а также схемы могут отличаться от представленных и зависят от страны поставки, года выпуска и комплектации конкретного автомобиля.Сверьте описание с вашим, оно будет напечатано на защитной крышке устройства.
Блок в салоне
Находится в приборной панели. Чтобы получить доступ, просто потяните за крышку.
Блок фото
Описание
F1 10А Аудиосистема, электропривод наружных зеркал
F2 15А Розетка передняя (прикуриватель)
F3 Резерв
F4 10A Кондиционер, электрообогреватель салона
F5 15А Электродвигатель отопителя
F6 15А Электродвигатель отопителя
F7 10A Дополнительное оборудование
F8 Датчики вариатора 15А (механическая коробка передач)
F9 15A Аудиосистема
F10 10A Стоп-сигналы
F11 Резерв
F12
F13 10А Электрооборудование
F14 Задняя розетка 15 А (если установлена)
F15 10А Обогрев зеркал
Ф16 10А Блок управления электрооборудованием салона
Ф17 15А Электрооборудование
F18 20A Механизм стеклоочистителя Moto
Ф19 10A Подушки безопасности системы SRC
F20 10A Подогрев сидений
Р1 Реле допоборудования салона
Р2 Реле вентилятора отопителя
Для переднего прикуривателя есть предохранитель 15А №2. На схеме на английском обозначен как — POWER SOCKET.
Блоки под капот
В моторном отсеке находятся 3 блока предохранителей и реле.
Блок — А
Для доступа сожмите защелку боковой крышки и потяните ее.
Фото — схема
Обозначение
F1 15A Обогреватель стекла
F2 15A Обогреватель стекла
F3 15А Противотуманные фары
F4 30A Стеклоочиститель
F5 15А Лампа ближнего света, правая фара
F6 15А Лампа ближнего света, левая фара
F7 10А Лампа дальнего света, правая фара
F8 10A Фара дальнего света, левая
F9 10A Лампы габаритных огней
F10 Резерв
F11 15А Управление коробкой передач
F12 20А Блок управления двигателем
F13 10A Компрессор кондиционера
F14 10А Фонари заднего хода
F15 10А Коробка передач
Ф16 10А Система управления двигателем
Ф17 15А Топливный насос
F18 10А Система питания (топливные форсунки)
Ф19 10A Гидроэлектронный блок ABS
F20 Резерв
Р6 Реле системы зажигания
Р8 Реле обогрева стекла задней двери
Р16 Реле низкой скорости вентилятора охлаждения двигателя I
Р17 Реле высокой скорости вентилятора охлаждения двигателя II
Блок — Б
Таким же образом можно открыть и второй блок.
Фото
Назначение
F1 20А Турбина воздухоохладителя (турбодизель)
F2 10А Блок переключателя режимов работы коробки передач (автомобили с полным приводом)
F3 Генератор 10А
F4 10А Звуковой сигнал
FL5 60/30А Электроусилитель руля, насос омывателя фар, система ABS
F6 40A Система ABS, система курсовой устойчивости
F7 30А Электроотопитель салона (для автомобиля с дизельным двигателем)
F8
F9 30А Электроотопитель салона
F10 Резерв
FL11 50/30/40А Вентилятор охлаждения двигателя, зажигание
F12 40А Блок управления электрооборудованием салона
Р3 Реле звукового сигнала
Р4 Реле вентилятора охлаждения двигателя
Р5 Реле насоса омывателя фар
Блок — Б
Он расположен на плюсовой клемме аккумуляторной батареи и состоит из предохранителей большой мощности.
дж11
Блоки в салон
Они расположены на передней стороне панели приборов.
Блок правый (может отсутствовать)
Блок левый (основной)
Пример расположения
Фото
Самый верхний ряд — запасные предохранители.
Схема на тыльной стороне крышки
Назначение элементов
Нумерация слева направо, сверху вниз.
Шайба 15А
10А Подушки безопасности
5A Приборная панель
10А Система зажигания
10 А В постоянного тока (система стабилизации, контроль устойчивости)
15A Подогрев сидений
Вентилятор 20 А
5A Подсветка приборов, кнопок, бардачка
20А Резерв
15A Обогреватель стекла
15A Обогреватель стекла
10А Зеркала
10A Система курсовой устойчивости
10А Электрические устройства
15А Передний прикуриватель
10А Резерв
Вентилятор 20 А
10А Резерв
20A Аудиосистема
5A Электрические компоненты
10А Приборная панель
10A Внутреннее освещение
20А Резерв
10A Стоп-сигналы
10A Антенна иммобилайзера
5A Переключатель, датчик сцепления
10А БМК
10A Электрические компоненты
20A Блок питания для открывания/закрывания дверей
15А Стеклоочистители
15А Розетка задняя (прикуриватель)
15A Аварийная сигнализация, указатели поворота
За прикуриватель отвечают предохранители 15 (спереди) и 31 (сзади) 15А.
Отдельные элементы реле расположены на задней стороне устройства.
Реле системы зажигания
Реле переднего вентилятора двигателя
Реле заднего противотуманного фонаря
Вспомогательное реле
Блоки под капот
Монтажные блоки
Расположены в моторном отсеке под воздухозаборником. Пример доступа показан на рисунке.
Фото 1-го монтажного блока
Описание 1-го монтажного блока
Схема
Перевод обозначений на русский язык
81 10А Блок управления двигателем
82 15А Блок управления двигателем,
83 15А Дроссельная заслонка, блок управления двигателем, клапан адсорбера (EVAP), датчик массового расхода воздуха, катушки зажигания, главное реле, выпускной клапан, впускной клапан, ТНВД, форсунки, блок предохранителей моторного отсека, датчик соотношения воздух-топливо, подогреватель топлива, датчик воды в топливе, перепускной клапан охлаждающей жидкости
84 10A Блок управления двигателем, клапан впускного коллектора, выпускной клапан газораспределения, впускной клапан газораспределения, промежуточный клапан газораспределения
85 15A Датчик состава топливовоздушной смеси, подогреваемый лямбда-зонд, клапан турбонагнетателя, блок управления двигателем, блок управления свечами накаливания
86 15А Форсунки, катушки зажигания, блок предохранителей
87 15A Реле компрессора кондиционера
88 Не используется
89 Не используется
90 30А Реле переднего стеклоочистителя, электродвигатель переднего стеклоочистителя
91 20А Реле топливного насоса
92 Не используется
93 10A ECM, блок управления коробкой передач, датчик диапазона коробки передач, подкапотный блок предохранителей, датчик нейтрального положения, первичный датчик скорости, вторичный датчик скорости, датчик оборотов, датчик заднего хода/нейтрали
94 Не используется
95 5A Блокировка рулевого колеса
96 10А Реле перезапуска (старт-стоп)
97 10А Комбинированный фонарь передний правый, комбинированный фонарь передний левый, компрессор, датчик диапазона коробки передач, подкапотный блок предохранителей, датчик нейтрального положения, переключатель скорости заднего хода, датчик заднего хода/нейтрали
Фото 2-го монтажного блока
Описание 2-го монтажного блока
Блоки под фару
Находятся под левой фарой, за бампером.
Блок 1 — пример фото
Пример схемы 1 блока
Блок 2 — фотография
Схема 2-го блока под фару
Обозначение
Блок с питанием от батареи
Расположен на положительной клемме аккумулятора.
Схема
Если есть что добавить, пишите в комментариях.
Просмотрено автомобилей Nissan Tiida, Nissan Tiida Latio (хэтчбек, седан) 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска.
Блок предохранителей и реле в моторном отсеке.
Где находится.
Под капотом есть два блока предохранителей, см. рисунок ниже.
для доступа к первому блоку предохранителей, откройте защелки и переверните блок предохранителей.
Блоки предохранителей могут различаться в зависимости от комплектации. Может статья вам поможет (блоки предохранителей у тииды и ноте похожи, отличия в цвете предохранителей)
Схема расположения предохранителей и реле в блоке №1. 1.
Расшифровка.
Номер
Прочность, А
Имя
Цвет
Защищенный
РРДЕФ
Желтый
Стекло задней двери с подогревом
Резерв
Желтый
Блок управления двигателем
Резерв
ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ
Зеленый
Стеклоомыватель
Резерв
А/С СЦЕПЛЕНИЕ
Красный
Электромагнитная муфта компрессора кондиционера
POS СВЕТИЛЬНИКИ
Красный
Освещение номерного знака
ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ ФАРА
Синий
Предохранитель противотуманных фар Nissan Tiida (опция)
H / ЛАМПА LO LH
Синий
Лампа ближнего света, левая фара
НДАМР LO RH
Синий
Лампа ближнего света, правая фара
H / ЛАМПА HI RH
Красный
Лампа дальнего света, правая фара
H / ЛАМПА HI LH
Красный
Лампа дальнего света блока левой фары
Резерв
Резерв
02 ДАТЧИК ЗАЖИГАНИЯ
Красный
Датчики кислорода в отработавших газах
ИНЖЕКТОР ЗАЖИГАНИЯ
Красный
Система впрыска
Резерв
Топливный НАСОС
Синий
Топливный модуль
A/T ЭБУ ЗАЖИГАНИЯ
Красный
Датчик АКПП
ЭБУ АБС IGN
Красный
ЛАМПА ЗАЖИГАНИЯ
Красный
Выключатель света заднего хода
Резерв
Синий
Дополнительное оборудование
Реле
Реле
Реле
Реле
Блок предохранителей №2 под капотом Nissan Tiida.
Для доступа к предохранителю отожмите защелку и снимите крышку блока.
Схема расположения предохранителей и реле.
Назначение.
Номер
Сила тока, А
Имя
Цвет
предохранитель, предохранитель
Защищенная цепь
БЕЗ КЛЮЧА2
Красный
Иммобилайзер
Ч / СИДЕНЬЕ
Красный
Обогрев сиденья
АЛЬТЫ
Красный
Генератор
СИГНАЛ
Красный
Звуковой сигнал
60.30.30
ЭСП. Ч/ЛАМПА. АБС
Желтый
Блок управления электроусилителя руля, омывателя фар, системы ABS
ВЕНТИЛЯТОР РАД
Красный
Электрические стеклоподъемники
Резерв
ДИЗЕЛЬ
Синий
Дизельная система vlryse
ДТРЛ
Синий
Дроссель в сборе
АУДИО
Синий
Головное устройство аудиосистем
40/40/40
ПО ЗАЖИГАНИЯ.P/WDW BCM.ABS
Зеленый
Система АБС. Блок управления электрооборудованием кузова, система зажигания
Резерв
Реле звукового сигнала
Блок предохранителей и реле в салоне Nissan Tiida.
Расположен под приборной панелью.
Для доступа к элементам блока подденьте крышку пальцем и снимите ее.
Расшифровка.
Номер
Мощность
Имя
Цвет
Защищенная цепь
ЗАЖИГАНИЕ ПОДУШКИ БЕЗОПАСНОСТИ
Красный
Пассивная система безопасности
ЭЛЕКТРИЧЕСКИЕ ЧАСТИ
Красный
СЧЕТЧИК
Красный
Комбинация приборов
МОТОР СТИМАЛЫ
Синий
Насос омывателя
НАГРЕВАТЕЛЬ ЗЕРКАЛА
Красный
Наружные зеркала с подогревом
ЗЕРКАЛО И АУДИО
Красный
Зеркала с электроприводом, головное аудиоустройство
СТОП
Красный
Вихревой стоп-уайт
КОМНАТНАЯ ЛАМПА
Красный
Внутреннее освещение
Красный
Электрическое управление блошиным корпусом
Резерв
ЗАДНИЙ ФОНАРЬ ПРАВЫЙ
Красный
Лампа габаритного огня, правый задний фонарь
ЗАДНИЙ ФОНАРЬ ЛЕВЫЙ
Красный
Лампа габаритного огня, левый задний фонарь
СЧЕТЧИК
Красный
Комбинация приборов
ЭЛЕКТРИЧЕСКИЙ ФАРТС
Красный
Дополнительное внутреннее оборудование
МОТОР ВЕНТИЛЯТОРА
Синий
АЙРКОН
Красный
Системы отопления, кондиционирования и вентиляции
МОТОР ВЕНТИЛЯТОРА
Синий
Двигатель вентилятора охлаждения двигателя
Резерв
РОЗЕТКА
Синий
Предохранитель прикуривателя Ниссан Тиида. Розетка для подключения дополнительного оборудования
Резерв
Синий
Вентилятор отопителя
Синий
Дополнительное оборудование
Коричневый
Реле
Зеленый
Наружные зеркала с подогревом
Синий
Иммобилайзер
Блок предохранителей Nissan Tiida 2007 0.0 л 54 евро EIS00074352
Фильтр пыльцыЗадняя выхлопная труба ГлушительЭлектрический топливный насосТопливный бакНасос компрессора пневматической подвескиСцепные устройстваВебастоИнверторАккумулятор в сбореПередний приводной вал (карданный)Задний ведущий вал (карданный)Задний стабилизатор (стабилизатор поперечной устойчивости, стабилизатор поперечной устойчивости)Задний дифференциал в сбореКомплект ручного тормоза (Электронный двигатель ручного тормоза — тросы)Оси — задняя правая сторонаДиск -Тормозной суппорт задний правыйДатчик ABS (датчик скорости вращения колеса ABS) задний правыйПоворотный кулак — задняя правая сторонаАмортизатор — узел стойки подвески — задняя правая сторонаКрепление верхней стойки подвески передняя задняя праваяОсь рессоры задняяТормозной барабан задний правыйРычаг управления задний правыйТяга задняя праваяТормозной суппорт серводвигатель задний rightAxles — Rear Left sideТормозной диск — RearDisc-Тормозной суппорт Задний левый Датчик ABS (ДАТЧИК ОБОРОТОВ КОЛЕСА ABS) задний левыйПоворотный кулак — задний левыйАмортизатор — Стойка подвески в сборе — Задняя левая сторонаПружина ЗадняяПодвеска Верхнее крепление стойки Передний задний левыйТормозной барабан задний левыйРычаг управления задний левыйТяга рулевая тяга задний левыйТормозной суппорт Servo M Задний левый передний стабилизатор (стабилизатор поперечной устойчивости, стабилизатор поперечной устойчивости) Передний дифференциал в сборе КОНЕЦ поперечной рулевой тяги передний правый КОНЕЦ рулевой тяги передний левый Оси — передний правый бок Тормозной диск — передний Дисковый тормозной суппорт передний правый датчик ABS (датчик скорости вращения колеса ABS) передний правый Поворотный кулак — передний правая сторонаАмортизатор — узел стойки подвески — передняя правая сторонаКрепление верхней стойки подвески передняя правая сторонаРычаг управления вверх — передний правыйРычаг управления — передний правыйОсь — передняя левая сторонаСуппорт дискового тормоза передний левый датчик ABS (датчик скорости вращения колеса ABS) передний левыйПоворотный кулак — передний левый сторонаАмортизатор — стойка подвески в сборе — передняя левая сторонаПружина передняяПодвеска верхняя опора стойки передняя — левая сторонаРычаг управления вверх — передний левыйРычаг управления — передний левыйРасширительный бачок охлаждающей жидкости (РАДИАТОР РАСШИРИТЕЛЬНЫЙ БАЧОК )Блок управления двигателем (Блок управления двигателем)Блок АБС (тормозной насос АБС) )Усилитель тормозов — усилитель (Сервотормоза) Блок предохранителей Замок капота — Защелка капотаОчки авто — передний левыйSpectacl es auto — передний правыйДиффузор, Вентилятор радиатораРадиатор водяного охлажденияКонденсатор кондиционераРадиатор интеркулера — охладитель двигателя подходит для зарядного устройстваМасляный радиаторУсиление переднего бампераЗвуковая сиренаОчиститель лобового стекла Насос впрыскаНасос воздушного компрессора переменного токаГенераторНасос в сборе — Насос гидроусилителя руляШкив насоса гидроусилителяТурбокомпрессорТурбокомпрессор ПРИВОД МОДУЛЯ УПРАВЛЕНИЯ ТУРБОВОДЯНОЙ НАСОСВпускной коллектор (впускной коллектор)Клапан рециркуляции отработавших газовВыхлопной газДроссельный клапан высокого расхода (воздушный регулирующий клапан)Стартовый двигательТопливная форсунка (форсунки)(распределитель топлива)Топливо высокого давления датчик линииКатушка зажиганияТопливная форсункаМаховик (для сцепления)Диск сцепленияНажимной диск сцепленияСцепление АКППКоробка передачРаспределительные коробки передач (Раздаточная коробка Привод раздаточной коробки)Главный цилиндр сцепленияПодшипник сцепления (центральный выжимной)Коробка передач Компьютер Выпускной коллекторАвтокатализаторНатяжной ремень (натяжной ролик Gates)Реле свечей накаливанияКрышка двигателя (пластиковая крышка двигателя)Датчик положения распредвалаТРУБКА ТУРБОИНТЕРОХЛАДИТЕЛЯ ШЛАНГ радиатора (водяной шланг)Замена шланга радиатора (верхний и нижний)Двери — задняя правая сторонаМеханизм блокировки двери — задняя правая сторонаДверь-капля Стекло заднее правоеРучка двери наружная, задняя правая сторонаМеханизм открывания двери (стеклоподъемник) задняя правая сторонаМотор стеклоподъемника задняя праваяБоковое стекло -задняя праваябокОблицовка стекла Молдинг-обвес задний правыйМолдинг двери -задняя правая сторонаДвери -задняя левая сторонаМеханизм замка двери -задняя левая сторонаДвери-каплевидное стекло задняя леваяРучка двери Наружная, задняя левая сторонаМеханизм открывания двери (стеклоподъемник) задняя левая сторонаМотор окна задний левыйПоворот стекла — задняя левая сторонаОблицовка стекла Молдинг-облицовка — задняя левая сторонаНакладка двери — задняя левая сторонаДвери — передняя правая сторонаМеханизм замка двери — передняя правая сторонаДверь-капля Стекло переднее правоеРучка двери снаружи, передняя правая сторонаМеханизм замотки двери hanism (регулятор стеклоподъемника) передняя правая сторонаМотор окна передний правыйВентиляционное окно — передняя правая сторонаОблицовка стекла Молдинг-обшивка — передняя правая сторонаМолдинг двери — передняя правая сторонаДвери — передняя левая сторонаМеханизм замка двери — передняя левая сторонаДверное стекло передняя леваяРучка двери снаружи, передняя левая сторонаДверь Механизм стеклоподъемника (стеклоподъемник) передняя левая сторонаМотор стеклоподъемника Передний левыйВентиляционное окно — передняя левая сторонаОблицовка стекла Молдинг-обшивка — передняя левая сторонаМолдинг двери — передняя левая сторонаЗадняя левая боковая угловая четверть стекла Задняя правая пассажирская угловая четверть стеклаЗадний фонарь внутренний, левый бортЗадний фонарь внутренняя, правая сторонаЗадняя крышка багажникаЗащелка замкаПетли заднего капота левыеПетли заднего капота правыеБагажник Багажник Цилиндр амортизатора, газовая пружинаТаблица фонаря Наружная,задняя леваяЛампа габаритного огня Наружная,задняя праваяУсилитель заднего бампераУголок накладки бампера Задний левыйУголок накладки бампера Задний правыйДатчик парковки задний, парковочный AssistПротивотуманная фара (Противотуманная фара), задний левыйПротивотуманная л Усилитель (Противотуманная фара) задний правыйКрепления заднего бампера (КРОНШТЕЙН БАМПЕРА) левыйКрепления заднего бампера (КРОНШТЕЙН БАМПЕРА)правыйОпировка стеклоочистителяПереднее стеклоДатчик дождяПередняя фара левая леваяПередняя фара праваяправаяПереднее пластиковое внутреннее крыло левоеПереднее пластиковое внутреннее крыло правоеПетля капота леваяПетля капота праваяОпора капота (распорка переднего капота) )Обшивка капотаПереднее крыло (Арка) ЛеваяПереднее крыло (Арка) ПраваяПередний датчик парковки, помощь при парковкеКрепления переднего бампера (КРОНШТЕЙН БАМПЕРА) леваяКрепления переднего бампера (КРОНШТЕЙН БАМПЕРА) праваяОмыватель фар, Распылитель левыйОмыватель фар, Распылитель правыйНакладка на бампера Уголок передний левыйНакладка накладки бампера угол Передний правыйПротивотуманные фары лампа (Противотуманная фара) передняя леваяПротивотуманная фара (ПТ) передняя праваяПередний бамперДвигательЗадний бамперЗаднее стеклоПередний глушитель среднийРулевая колонкаЗадний подрамникПередний подрамникКолеса — Шиномонтаж R16Компьютер ABSОбщий модуль Реле комфорта (блок)Другие компьютерыМодуль датчиков столкновения подушек безопасностиБлок управления иммобилайзеромБлок управления мотором стеклоподъемникаБЛОК УПРАВЛЕНИЯ ПОДУШКОЙ ПОДГОТОВКИБлок управления парковкой (Модуль помощи при парковке)Релейный модульАудиоусилитель (Радио стереоусилитель)АвтомагнитолыCD-чейнджерыМодуль навигации (навигационная система)Педаль газа (потенциометр)Блок управления стеклоподъемникамиУправление омывателем стеклоочистителя (реле стеклоочистителя)Реле управления дверью (ЭБУ БЛОКА УПРАВЛЕНИЯ ДВЕРЬЮ)Модуль управления зажиганиемДавление воздуха Датчик MAP Коллектор BoostSrs Датчик столкновения подушки безопасностиНагреватель в сборе Электродвигатель переднего стеклоочистителяМотор заднего стеклоочистителя (двигатель стеклоочистителя заднего стекла)Мотор люка на крышеКомплект ЭБУ управления двигателемНаружное наружное зеркало заднего вида (левое боковое зеркало)Внутреннее освещениеПодстаканник и лоток для монет Переключатель регулировки фар (противотуманные фары) Переключатели управления противотуманными фарами) Электродвигатель регулировки угла наклона фар Резистор отопителя (резистор электровентилятора отопителя) Арка правого заднего колеса (крыло) Обшивка Левая задняя колесная арка (крыло) Облицовка Правая передняя колесная арка (крыло) Обивка левой передней колесной арки (крыло) Обшивка Датчик акселератора (ESP) Блок управления)КузовЗаднее крыло четвертое правоеЗаднее крыло четвертое левыйПорог металлический передний правыйПорог металлический передний левыйПравый молдинг порогаЛевый молдинг порогаВнутренний порог правыйВнутренний порог левыйПереднее крыло четвертое правоеПереднее крыло четвертое левоМеханизм складывания крышиРанга на крыше — правая сторонаРельс на крыше — левая сторонаЛюк на крышеОблицовка крышиМолдинг крыши — передний правыйМолдинг крыши — передний левыйКрыша SRS — передний правыйКрыша SRS — передний левыйОблицовка двери — задняя правая сторонаПанель двери — задняя левая сторонаПанель двери — передняя правая панельПанель двери — передняя левая сторонаКовер салона спередиКовер салона сзадиПодлокотник сиденьяРычаг ручного тормозаРычаг переключения передач механический (БЛОК ВЫБОРА ПЕРЕДАЧ)Трос переключения передачТрос переключения передач (ПЕРЕДАЧА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ)Перчаточный ящик в сбореПанель управления климатом (отопитель) переключатели управления)Спидометры — Кабина — Спидометры Часы ИнструментПанели салона RemПанель салона автомобиляПодушка безопасности пассажираBordcomputer Дисплей НавигацияКожаная обивка автомобиляСиденье Заднее сиденье — переднее правоеСиденье — переднее левоЗамки зажигания (Выключатель зажигания)Руль Рулевое колесо srs AirbagПодушка безопасности Squib RingСистема рулевого управления Радиатор отопителя (матрица отопителя)Ремень безопасности — задний среднийРемень безопасности — задняя правая сторонаРемень безопасности — задняя левая сторонаРемень безопасности — передняя правая сторонаРемень безопасности — передняя левая сторона1 ENKey Card Reader (CARD READER IGNITION LOCK)Датчик давления во впускном коллектореЭлектромагнитный соленоид (Электромагнитный соленоид)ЭБУ Иммобилайзер антенна Клапан управления давлением топлива (клапан управления давлением наддува) Электродвигатель центрального замкаВакуумный центральный замок в двери (клапан управления исполнительным механизмом) Радиодисплей на приборной панели (часы, информационный монитор, BORD COMPUTER) Электродвигатель стеклоподъемника Электродвигатель привода вентиляционной заслонки отопителя Регулятор вентилятора вентилятора (модуль реле управления вентилятором) Датчик положения коленчатого валаДатчик детонации (детонации) в зажиганииНасос центрального замкаВыключатель стартера зажиганияКарбюратор (МОНОТОЧЕЧНЫЙ ВПРЫСК, КАРБУРАДОР)Узел датчика топливного бака (датчик топлива)Распределитель зажиганияПередний указатель поворота левыйПередний указатель поворота правый правыйКрышка ремня двигателя (КРЫШКА ГРМ)Выключатель указателя поворота (световой рычаг)Рычаг стеклоочистителя ПЕРЕКЛЮЧАТЕЛЬ НА РУЛЕВОЙ КОЛОНКЕУказатель поворота и переключатель стеклоочистителяCr uise Control Steal SwitchПереключатель радиоуправления (Переключатель радиоуправления)Боковая передняя подушка безопасностиКоленные подушки безопасностиПодушка безопасности сиденья Рычаг переключения передач Рычаг переключения передач Крышка топливного бака Крышка топливного бака (ТОПЛИВНАЯ ЗАСЛОНКА)Топливный фильтрПереключатель, фара (МОДУЛЬ УПРАВЛЕНИЯ СВЕТОМ)Мотор стеклоочистителя фары (фара)Антенна (Антенна GPS)(Воздушная антенна)Громкоговоритель (Сабвуфер)Крышка топливного бакаРешетка капотаЗаднее пластиковое внутреннее крыло правоеЗаднее пластиковое внутреннее крыло левоПодрамник Опора оси передней подвескиПод двигателем Крышка коробки передач Слой заливки газаГазовый баллонКрышка багажникаУправление стеклоподъемниками (стеклоподъемник-переключатель стеклоподъемника)Комплект колесЖестяное кольцо комплект R13Колеса — Шиномонтаж R15Колеса — Шиномонтаж R14Колеса — Шиномонтаж R13Колеса — Шиномонтаж R17Колеса — Шиномонтаж R18Крыша SRSМодуль управления балластом фар (ксеноновые фары)Отражатель крышки бампера Передний правый отражатель Крышка бампера Передний левый отражатель Крышка бампера Задний правый Отражатель крышки бампера Задний левыйАварийный третий стоп-сигнал (третий) Стоп-сигнал) Внутренняя ручка двери, задняя правая Внутренняя ручка двери , Задний левыйРучка двери в салоне, передний правыйРучка двери в салоне, передний левыйВыключатель, фонарь заднего ходаРеле давления кондиционера Переключатель давления кондиционера Регулятор дальности света Контроллер освещения ОсвещениеВыключатель управления боковыми зеркалами (Переключатель наружных зеркал)Инерционный выключатель отсечки подачи топлива (FUEL CUT OFF SWITCH)Выключатель аварийной сигнализацииВ салоне Зеркала заднего видаПоказания датчика наружной температурыВыключатель обогрева стекла (выключатель обогревателя стекла)Выключатель противотуманных фарБрызговики передние правыеБрызговики передние левыеБрызговики задние правыеБрызговики задние левыеПодушка безопасности вкл. выкл. Педальный переключатель (переключатель сцепления)Управление переключателем центрального замка двери (ПЕРЕКЛЮЧАТЕЛЬ ЗАМКА ДВЕРИ)Управление затемнением освещения приборной панели (переключатель затемнения)Антенный модульПодсветка заднего номерного знака Датчик температуры воздуха на впуске (температура воздуха в салоне)Кнопка пуска и остановки двигателя (пусковой переключатель)Задняя часть багажника переключателя передач Облицовка крышки фары Задний правый Облицовка крышки фары Задний левый Датчик Переключатель сигнализации (переключатель отключения сигнализации)Кнопка включения обогрева зеркал Центральная консоль Пепельница (пепельница)Прозрачные боковые повторители справаПрозрачные боковые повторители слеваКрышка клапанаВпускной шланг (Воздушный шланг)(Воздушная труба)Дефлектор приборной панели (Решетка воздуховода)Кнопка рулевого колеса HoldenОблицовка заднего фонаря Передний правый хвост Накладка фары Передний левый Фланец охлаждающей жидкости (Крышка корпуса термостата охлаждающей жидкости двигателя) Передний плафон освещения салона Задний плафон освещения салона Дефлектор приборной панели (решетка дефлектора) правый Дефлектор панели приборов (решетка дефлектора) левый Брызговик правой фары Крышка люка ФараЛевая фара Брызговик Крышка люка ФараПылезащитная крышка лампы фарыКрышка буксировочного крюка передняя (передний буксирный колпак бампера)Задняя крышка буксирного крюка (передний буксирный колпак бампера) Крышка точки домкрата Правый порог Крышка точки домкрата Левый порог Реле трансмиссии Рычаг переключения передач Кронштейн Рычажный механизм Болт Винт ЧЕХОЛ ФАЛЬШПОЛА НИЖНЯЯ ПОЛКА БАГАЖНИКА ГАЗ комплектРюки на крышеCruise Кнопка управления (переключатель) Резистор Насос впрыска воздуха (воздушный насос) Облицовка подножки внутренней двери слева спереди Обшивка подножки внутренней двери справа спереди Обшивка подножки внутренней двери справа сзади Облицовка подножки внутренней двери слева сзади Комплект внутренней отделки подножки двери Винт Устройство открывания багажника (кнопка выключателя разблокировки) Динамик передней решетки слева Динамик передней решетки Правая сторонаЗадняя решетка динамика, левая сторонаЗадняя решетка динамика, правая сторонаДинамик (аудио)Центральный решетка динамика Крышка омывателя фар (ксенон) левая Крышка омывателя фар (ксенон) правая Шланг кондиционера в сборе (линия кондиционирования воздуха)Тормозные шланги (ВАКУУМНАЯ ЛИНИЯ BRAKE BOOSTER)Дверной кабель в сборе задний правый sideDoor Трос в сборе сзади, левая сторона Дверной трос в сборе, передняя правая сторона, Дверной трос в сборе, передняя левая сторона, Опора стойки капота, Коленчатый вал двигателя (Коленчатый вал), Фонари заднего хода, Задний спойлер, Задний бампер, Выключатель сиденья с подогревом, Нижняя часть панели обшивки обтекателя рулевой колонки, Верхняя часть панели обшивки обтекателя рулевой колонки, Ручка — передняя правая сторона Ручка eGrab — задняя левая сторонаРучка для захвата — задняя правая сторонаКомплект ручек для захватаШатун (шатун)Поршень и шатун (шатун)Газовый переключательВакуумный контрольный продувочный клапан (электромагнитный клапан)Впускной резонатор (воздухосборник, выхлопная камера)Углеродный фильтр (ТОПЛИВНЫЙ КАНИСТЕР ДВИГАТЕЛЯ)Дверь Резина — передняя левая сторонаДверь Резина — передняя правая сторонаДверь Резина — задняя левая сторонаДверь Резина — задняя правая сторонаРаспредвал (шкив)(Шестерня распределительного вала)Кожух болта седла — передняя правая сторона Крышка болта седла — передняя левая сторона Крышка болта седла — задняя правая сторона Крышка болта седла — задняя левая сторона Держатель ремня безопасности (пряжка ремня безопасности) передний правый Держатель ремня безопасности (пряжка ремня безопасности) передний левый Держатель ремня безопасности (пряжка ремня безопасности) задний правый Держатель ремня безопасности (пряжка ремня безопасности) задний левыйОблицовка двери ВЕРХ Задняя праваяОблицовка двери ВЕРХ Задняя леваяДверь Панель облицовки ВЕРХНЯЯ ПАНЕЛЬ ОБЛИЦОВКИ ДВЕРИ ВЕРХНЯЯ ПАНЕЛЬ ОБЛИЦОВКИ ДВЕРИ ПЕРЕДНЯЯ ЛЕВАЯМасляный насосВпрыск топлива Клапан управления холостым ходомДержатель форсункиТопливная трубка (трубка-форсунка)Корпус термостата (фланец)Термостат В сборе (термостат охлаждающей жидкости) Другой датчик двигателя Крышка сиденья — передняя правая Крышка сиденья — передняя левая Крышка сиденья — задняя Дозирующий насос моторного масла Другой датчик Жгут проводов заднего капота Задние фонари Жгут проводов заднего фонаря Крышка аккумуляторного отсека RECESS, ОТДЕЛКА ПОДЪЕМНЫХ ДВЕРЕЙ Замок задней крышки (BOOT LOCK) Крышка автоматического освещения багажника Регулируемая синхронизация клапанов СоленоидВакуумный тормозной насосШестерня масляного насоса (шкив)Шкив дизельного насосаЗадний спойлерСпойлер задней двериШкив генератораРамка номерного знака передняяРамка номерного знака задняяМеталлическая крышка багажникаКомплект спойлера переднего бампераСпойлер Бампер передний левыйСпойлер бампера передний правыйЭлемент дополнительного отопителя Переключатель DTCМолдинг заднего бампераШкив водяного насосаРучка задней двери Крышка обшивки багажникаШкив коленчатого валаКнопка управления сиденьем (переключатель управления сиденьем)Модуль управления газом (контроллер газовой системы LPG)Дисплей коробки передачВискомуфта вентилятора радиатораЗадняя часть под поддоном вокруг осиГлавный тормозной цилиндрНасос электроусилителя рулевого управления (гидравлический усилитель рулевого управления Pu mp)Задняя ЛЕВАЯ боковая юбка Торцевая накладка молдингаЗадняя ПРАВАЯ боковая юбка Концевая молдинг накладка КрышкаНакладка салонаДатчик качества воздухаЗащита днищаРадио Professional ControllerAuto Крышка багажного отсекаКнопка вентилятора (переключатель обогревателя)Облицовка петли багажникаКомпрессорОпора направляющей Задняя праваяОпора направляющей Задняя леваяОпора направляющей Передняя праваяОпора направляющей Передняя леваяПередняя эмблемаБампер Решетка передняя центральнаяРешетка бампера передний левыйРешетка бампера передний правыйВпускной распределительный вал (Распредвал)Рычаг переключения передач Автоматическая (БЛОК ВЫБОРКА ПЕРЕДАЧ)Задняя эмблемаПереднее левое боковое стекло бокового стекла Переднее правое боковое боковое стекло бокового стеклаВпускной клапанВыпускной клапанПровода зажигания (кабель зажигания)(кабель Arranque)Масло Датчик давления (ДАТЧИК УРОВНЯ МАСЛА) Выключатель электрического ручного тормоза Выключатель датчика сигнализации капота Крышка ступицы (крышка) 13 Крышка ступицы (крышка) 14 Крышка ступицы (крышка) 15 Крышка ступицы (крышка) 16 Крышка ступицы (крышка) 17 Насос гидроусилителя руля Масляный резервуар Спидометр Окантовка крыши Декоративная отделка Антенна Управление ESP UnitMemory Se в Переключатель передний левыйПереключатель сиденья с памятью передний правыйКрепление двигателя и крепление трансмиссии (опора двигателя)Кнопка переключателя ESPНакладка бампера ПереднийУкрашение антенныПереключатели управления приводомЛямбда-зонд 4 провода, БЕЛЫЙ БЕЛЫЙ ЧЕРНЫЙ СЕРЫЙЛямбда-зонд, 1 провод, ЧЕРНЫЙЛямбда-зонд 3 провода, БЕЛЫЙ БЕЛЫЙ ЧЕРНЫЙДатчик выхлопных газов Датчик температуры выхлопных газовТуман Свет — сзади по центруКлимат Блок Блок обогрева Кондиционер КондиционерЛямбда-зонд 5-жильный, БЕЛЫЙ ЖЕЛТЫЙ ЧЕРНЫЙ СИНИЙ СЕРЫЙЛямбда-зонд 5-жильный, БЕЛЫЙ ЧЕРНЫЙ ЖЕЛТЫЙ СЕРЫЙ КРАСНЫЙЛямбда-зонд 4-жильный, Белый Черный Черный СинийЛямбда-зонд 4-жильный, Белый Черный Черный ЗеленыйЛямбда-зонд 4-жильный, Белый Коричневый Коричневый ФиолетовыйЛямбда-зонд 4-проводной, Белый Черный Серый ФиолетовыйЛямбда-зонд 3-проводной, БЕЛЫЙ ЧЕРНЫЙ СЕРЫЙЛямбда-зонд 4-проводной, Коричневый Коричневый Коричневый ФиолетовыйУниверсальный внешний встроенный топливный насос Заменяет лямбда-зонд 3-проводной, ЧЕРНЫЙ ЧЕРНЫЙ СИНИЙКоробка передач Объём трансмиссионного масла, литр: 1Масло гидроусилителя руля, литр: 1МаслокондиционерМасло , Литр: 20л — 300лМасла для промышленных и циркуляционных системыМасляный радиатор трансмиссии ТеплообменникНасос омывателя фарДатчик температуры охлаждающей жидкости двигателя (датчик температуры)Трос акселератораВакуумный насос — сапун (клапан вентиляции двигателя PCV)Бачок сапунаклапан регулировки давлениямасляный амортизаторТормозные колодки — тормозные накладки (дисковые)Датчик положения дроссельной заслонки (переключатель дроссельной заслонки впрыска топлива)ABS Датчик (ДАТЧИК СКОРОСТИ КОЛЕСА)Газовый амортизаторВиброгаситель Ремень ГРМВоздушный амортизатор в сбореАмортизатор рулевого управленияАмортизатор двигателяУглеродная щетка ГенераторНакладка на педальКожух педали сцепленияКрышка педали зажигания Разъем рулевой тягиАнтифриз (охлаждающая жидкость) переключательЗадняя крышкаКоробка передач Емкость трансмиссионного масла, литр: 5Масло, литр: 1Масло, литр: 5Витая пружина, пластина крышки Верхняя опора стойки Амортизатор Верхнее креплениеТормозной барабан ЗаднийВоздушный фильтрМасляный фильтрРемонтный комплект подшипника ступицы Тяга стабилизатора поперечной устойчивости (тяга стабилизатора в сборе)ТросТрос тормоза Воздушный фильтр салона Ремень вентилятора и генератора Ремень привода газораспределительного механизма (распредвал)Прокладка головки блока цилиндров двигателяРемонтный комплект Тормозной суппортКомплект шарнира Рычаг управленияДизельная свеча зажигания (свеча накаливания)Запасной комплект сцепленияВтулка рычага управленияДругая прокладкаЩетка стеклоочистителяШаровой шарнирКомплект подшипников коленчатого валаПрокладка впускного коллектораКлиновой ремень, двойной ребристыйлямбда-зондОсиПрокладка, выпускной коллектор Прокладка , крышка головки блока цилиндровКомплект пыльникаКомплект тормозных колодокОсь рулевой тягиПатрон лампы заднего фонаря (держатель лампы)Другой клапанКомплект поршневых колецНаправляющая клапанаВтулка стабилизатораКомплект ремня ГРМКрепление верхней стойки подвески переднееКолесные тормозные цилиндрыЛампа, фараПрокладка масляного поддона двигателяПереключатель (датчик) стоп-сигнала — переключатель (контакт педали) ) Бензиновая свеча зажигания — свеча накаливания Комплект тормозных колодок, стояночный тормозПоддон картера коробки передачТрос сцепленияАдаптер масляного фильтра (кронштейн — фланец, корпус масляного фильтра)Привод бокового окнаЦепь ГРМ (распредвал)Кронштейн, глушительЦепь ГРМ, натяжительРезиновый буфер, подвескаКомплект аксессуаров, тормозные колодкиСальник коленчатого вала, валCyli Нижняя головка Болт ВинтУплотнение, стержень клапанаРотор распределителя зажиганияПредохранителиЛямбда-зонд 4 провода, Белый Желтый Черный СерыйВтулка втулки Датчик сигнализации — Износ тормозных накладокКомплект прокладокРемкомплект, тормозной суппорт Прокладка турбонагнетателяРучка двериШарнир карданного вала — Соединительный диск Автоматический — Ручной Подъемник TransWindowCenter Опора приводного валаКрышка расширительного бачка охлаждающей жидкости двигателя , Крышка радиатора, крышка бачка, прокладка коллектора, сальник, коленчатый вал, трос спидометра, вал тахометра, лампа освещения внутренней двери, задняя правая, лампа освещения внутренней двери, задняя левая, лампа освещения внутренней двери, передняя правая, лампа освещения внутренней двери, передняя левая, передняя маска, регулятор мощности тормозов, регулятор мощности тормозов, ручка и переключатель открывания багажника, датчик угла поворота рулевого колеса, рычаг заднего стеклоочистителя, Задний рычаг стеклоочистителя ветрового стеклаЧерный кабель привода отопителяКсеноновый датчик уровня фар, электродвигатель автоматической регулировки фарВентиляционный клапан, топливный бакЗамок зажигания на рулевом колесеДатчик температуры окружающего воздухаДатчик уровня охлаждающей жидкостиДистанционный ключДверные замкиРегулятор генератора переменного тока или Привод вихревого клапана (Вихревое устройство в сборе) Выключатель деактиватора круиз-контроля (клапан круиз-контроля) Проигрыватель компакт-дисков НАВИГАЦИЯ Датчик спидометра (датчик скорости автомобиля) Фланец, карбюратор (Flens карбюратора) Подъемник)переключатель контроля тяги TCS (противобуксовочная регулировка)Масляный щуп двигателя Жиклер жидкости омывателя ветрового стеклаКрышка заливной горловины масла (Крышка маслоналивной горловины)Охладитель рециркуляции отработавших газов (охладитель выхлопных газов)Крепление, радиаторВтулка рычага управленияКомплект коромысел, клапанный механизмУплотнение вала, распределительный вал (радиальное масло) Уплотнение, распределительный вал)Коробка передач Уплотнения штокаШестерня, универсальный шарнирШестерня свободного хода, стартерДержатель угольных щеток СтартерВтулка рессорыРемкомплект, рычаг переключения передач (селектор-рычаг переключения)Прокладка гидроусилителя рулевого управления (ремкомплект рулевой рейки, насос в сборе)Регулировочный диск, клапанный зазорЦентральное звено (шатун в сборе)АБС Кольцо датчика (Кольцо датчика, ABS) Муфта свободного хода генератора Трос открытия капота Регулятор, барабанный тормоз Крепление стабилизатора (втулка стабилизатора) Дырка картера ее Вентиляционный шлангУплотнительное кольцоОпора крепления пружины клапана двигателяШланг сцепленияЗамена масляного сапуна (маслоотделитель)Ролик, сдвижная дверьОбратный шланг гидроусилителя руляСтекло зеркала левое (зеркало с затемнением)Стекло зеркала с правой стороны (зеркало с затемнением)Другая эмблемаПетля передней двериПетля задней двериДругая деталь автомобиляУплотнитель, Масляный радиаторТормозная жидкостьКолесный датчик, система контроля давления в шинахКожух, дверная ручкаШатун БолтЗапасное колесо багажная доза (полиэтиленовый пакет)Спойлер Heckspoiler (спойлер перед люком)Аккумуляторные ящики — лоткиСолнцезащитный козырек, с подсветкой и зеркалом и клипсойМотор топливного лючкаПредупреждающий световой сигнал подушки безопасности (Airbag Kontrollleuchte ) Термоклапан отопителя (клапан обогревателя, обогреватель охлаждающей жидкости) Бензин — Охладитель топлива Охладитель дизельного топлива Клапан управления отопителем (дополнительный нагрев) Масло гидроусилителя руля Антифриз (охлаждающая жидкость) 1L Кольцо буксирной проушины заднего стеклоочистителя Облицовка рычага заднего стеклоочистителя, Облицовка рычага стеклоочистителя Включатель ABS для антиблокировочной тормозной системы Замок сиденья Защелка в сбореКолеса — шиномонтаж R19Колеса — шиномонтаж R20Кнопка выключателя люка на крыше (с подсветкой) Переключатель люка на крыше)Вилка выключения подшипника сцепленияКронштейн крепления двигателя и монтажный кронштейн коробки передачВыключатель стеклоочистителя фарКнопка включения парктроника ЭБУ рулевого управления с усилителем (модуль управления рулевым управлением)Провода парктроника (жгут проводов датчика парковки)Дефлектор бокового стеклаЛевое переднее крыло (арка) Накладка на правое переднее крыло (арка) Накладка на левое заднее крыло ( Арка) МолдингПравое заднее крыло (Арка) МолдингФиксатор аккумулятораЗадняя правая дверь (ремень)Задняя левая дверь (ремень)Передняя правая дверь (ремень)Передняя левая дверь (ремень)Крышка бачка жидкости омывателя ветрового стекла Верхняя крышкаЦентральная крышка (Цао в сборе) -ступица колеса)ТОПЛИВОНАЛИВНАЯ ТРУБАОсь прицепа (ROR)Ось прицепа (BPW)Ось прицепа (другое)Прицепы-контейнеровозы (изотермические)Прицепы-контейнеровозы (рефрижераторы)Прицепы-контейнеры (тентовые)Транспортная холодильная установка для грузовых автомобилей и прицеповРамы прицепаОпорные опоры прицепаКолесо прицепа : R22 . 5Колесо прицепа: R19.5Колесо прицепа: R17.5Ручка открывания капотаКрепление велосипедаКнопка стеклоочистителя (переключатель омывателя стеклоочистителя)Шкив фазорегулятора распредвалаКрышка зеркала левая сторонаКрышка зеркала правая сторонаИндикатор зеркала Индикатор поворота левая сторонаИндикатор зеркала Индикатор поворота правая сторонаМодуль рулевого управления (ЭБУ УПРАВЛЕНИЯ РУЛЕВЫМ КОЛЕСОМ)Масло Корпус фильтра (радиатор масляного фильтра) Наклонный световой двигатель (открытый) Передняя крышка, корпус уплотнения кривошипа (уплотнительный фланец) Рулевая колонка Универсал Панель управления переключателем стеклоподъемника (облицовка) Регулятор регулировки рулевого колеса Датчик температуры топлива Компрессор насоса DSC (тормозной насос) Защитная пластина тормозов Задняя левая Защита тормозов Пластина задняя праваяЗащитная пластина тормозов Передняя леваяПластинка защиты тормозов Передняя праваяДАТЧИК ВЫСОКОГО ДАВЛЕНИЯ В ТОПЛИВНОЙ РЕЙКЕДополнительный водяной насос охлаждающей жидкости (клапан управления сердцевиной отопителя)Топливный насос WebastoКрышка распределителяРегулятор прогрева (ТОПЛИВНЫЙ НАГРЕВАТЕЛЬ)Охладитель масляного радиатора (масляный радиатор)Головки цилиндров и крышки головок (КОЛОЖНИЙ КЛАПАН КРЫШКА)Ротор, распределительРегулятор распределительного вала (распределительный клапан)Поворотный кулак le Шарнирная муфта (нижняя муфта рулевой колонки)Труба EGR (МЕТАЛЛИЧЕСКАЯ ТРУБА рециркуляции отработавших газов EGR)Переключатель задней шторкиМасляный поддон трансмиссииНатяжной роликКомпьютер стояночного тормоза — модульВыключатель циркуляции воздухаЗадний индикатор правая сторона RHRЗадний индикатор левая сторона Модуль LHECU Мотор вентилятора охлаждения двигателя Гидравлический насос ESP (насос стабилизации ESP) )Регулятор двигателя сиденья слеваРегулятор двигателя сиденья справаВодопроводЛямбда-зонд 5 проводов, БЕЛЫЙ ЧЕРНЫЙ ЖЕЛТЫЙ СЕРЫЙ РОЗОВЫЙЛямбда-зонд 4 провода, Белый Черный Серый КрасныйПереключатель открывания заднего окнаЛямбда-зонд 8 проводов, Белый Желтый Черный Серый Синий Оранжевый Красный ЗеленыйЛямбда-зонд 4 провода, БЕЛЫЙ ЧЕРНЫЙ КРАСНЫЙ ЖЕЛТЫЙЛямбда-зонд 5 провода, Белый Черный Серый Коричневый ФиолетовыйЖгут проводов ЭБУ двигателяКомпьютер клеммы аккумулятораДатчик давления сажевого фильтра (Датчик перепада давления выхлопных газов)Передний молдинг порога (накладка)Задний молдинг порога (накладка)Лямбда-зонд 6 проводов, Белый Черный Желтый Синий Зеленый Лопасти вентилятора БЛОК ДАТЧИКА СИГНАЛИЗАЦИИЛямбда-зонд 3 провода, Коричневый Коричневый ФиолетовыйЭлектронная система управления дизельным двигателем (EDC)Bumpe r Угловой левый заднийУгол бампера правый заднийПридорожная сторона Контакты домкрата левая контакты двери праваяКамера заднего видаЭБУ впрыска топлива (ЭБУ форсунки)ГАЗОВАЯ форсунка Реле тягово-сцепного устройства (модуль прицепа)Рычаг реле переключения передачОтделка салонаКабель USB-AUX-Ipod (гнездо)Трубка подачи масла (Трубка маслопровода Маслопровод)Колеса — Вилка мотоцикла Tirer R12Рычаг тормоза мотоциклаСуппорт мотоциклаМасляный бак мотоциклаПанели и рамы мотоциклаДругая часть мотоциклаЭлектропроводка и жгутыВыключатель управления подвеской (кнопка переключателя гидравлической подвески)Патрон переднего указателя поворотаЦилиндр дверного замкаКронштейн панели коромысла передний левыйКронштейн панели коромысла передний правыйОпорный кронштейн крепления фары передний левыйОпорный кронштейн крепления фары передний правыйРециркуляция давления ДатчикАптечка первой помощиПредупреждающий треугольник, интегрированный в багажникДержатель номерного знакаТАХОГРАФКрепление тормозного суппорта (подходит для держателя) — ПЕРЕДНИЙ ПРАВЫЙКрепление тормозного суппорта (подходит для держателя) — ПЕРЕДНИЙ ЛЕВЫЙКрепление тормозного суппорта (подходит для держателя) — ЗАДНИЙ ПРАВЫЙКрепление тормозного суппорта (подходит для держателя) — ЗАДНИЙ ЛЕВЫЙЗапасной T ire Крепление колесаОконная рама двери — задняя праваяРама окна двери — задняя леваяРама окна двери — передняя праваяРама окна двери — передняя леваяДругие держателиАВТОТЕЛЕФОН, ЛЮЛЬКАОсушитель кондиционера Аккумулятор тормозного давления — передний правый Аккумулятор тормозного давления — передний левый Аккумулятор тормозного давления — задний правый Аккумулятор тормозного давления — задний левыйДругой переключательШарик Шарнир передний правыйШаровой шарнир передний левыйЗаливная горловинаШРУС Внешний ШРУСРедуктор сжиженного газаМодуль сирены сигнализации (сигнализация-гудок)Коромысло выхлопного валаВыхлопная труба для вебастоКрышка прикуривателя в сбореВнутренний блокирующий ступичный шарнирШРУСЭлектронный суппорт стояночного тормоза — задний левыйЭлектронный суппорт стояночного тормоза — задний правыйКрепления балки моста — задний правыйКрепления балки полуоси — задний левыйшары гидравлической подвески — задняя правая сторонашары гидравлической подвески -задний правый левыйбокПоперечный багажник на крыше впускной кулачок крышка распределительного валалямбда-зонд 4 провода, БЕЛЫЙ ЖЕЛТЫЙ ЧЕРНЫЙ КРАСНЫЙ Комплект оловянных колец R14комплект оловянных колец R15комплект оловянных колец R16комплект оловянных колец R 17Работа педали, Педаль тормоза, Кронштейн педали, Педаль сцепления, ШРУС треноги. Alex RushПоворотный кулак — ПЕРЕДНИЙ ПРАВЫЙПоворотный кулак — ПЕРЕДНИЙ СЛЕВАПоворотный кулак — ЗАДНИЙ ПРАВЫЙПоворотный кулак — ЗАДНИЙ ЛЕВЫЙДержатель подшипника задний левыйдержатель подшипника задний правыйПодушка безопасности подвески — передняя праваяПодушка безопасности подвески — передняя леваяПодушка безопасности подвески -задняя леваяПодушка безопасности подвески -задняя праваяЭлектропривод Крышка багажникаЗаднее крыло (арка) Правое Переднее крыло (арка) Левое Реле топливного насосаЛампочка заливки топлива Ручной насосЗащитный кожух выхлопной трубыНасосы гидравлической подвески (насос подвески)сферы гидравлической подвески — передняя правая сторонасферы гидравлической подвески — передняя левая сторонаЛямбда-зонд 4 провода, ЖЕЛТЫЙ ЧЕРНЫЙ ЧЕРНЫЙ ЗЕЛЕНЫЙ Регулятор привода впускного коллектораТРАНСФЕР ПРИВОД КОРОБКИ МОТОР МОТОР РАЗДАТОЧНОЙ КОРОБКИ БЛОК УПРАВЛЕНИЯ БЛОК Крепежная гайка маслоохладителя БЛОК УПРАВЛЕНИЯ ВОЗДУШНОЙ ПОДВЕСКОЙ AIRMATICSПодвеска Сфера, пневматическая подвескагидравлический блок управления подвеской (гидрораспределитель)Ударный гайковертАккумуляторная дрельНабор инструментовМасляный насос заднего дифференциала (Haldex Pre-charge)ПРОЦЕССА A ВТУЛКИ ПОПЕРЕЧНОГО КОЛЕСА RM задний правыйВТУЛКИ ПОПЕРЕЧНОГО РЫЧАГА задний левыйВТУЛКИ ПОПЕРЕЧНОГО РЫЧАГА ПЕРЕДНЕГО РЫЧАГА передний левыйСАЙЛЕНТБЛОК ПОПЕРЕЧНОГО РЫЧАГА передний левыйЗадняя дверь Power Lift MotorЗадний трос замка багажникаКрепления заднего бампераКрепления переднего бампераНакладка на замок двери передняяНакладка на замок задней двериЗадняя запасная шина Домкрат и инструментНабор винтов для автомобиляСиденье правоеЗапорные механизмы сзади леваяПружина Ось передняяРучка прицепаБлок соленоидов коробки передачГлушительПодголовник сиденьяТорсионный стерженьШкив насоса компрессора AC AIRКожух вентилятораОпора ПЕРЕДНЕГО АВАРИЙНОГО БАГАЖНИКА (кронштейн)Бачок Eloys DPF (FAP)Крышка багажника на крышу — передняя левая сторонаКрышка багажника на крышу — передняя правая сторонаКрышка багажника на крышу — задняя левая сторонаКрышка багажника на крышу Стойка задняя праваяГибкая труба, выхлопная системаMaitnikasДержатель топливного бакаДержатель подушки безопасностиРасширительный клапан,кондиционерВакуумный ресивер (Резервуар)Растяжка колеса (удлинитель колесного ключа)Панель воздухозаборникаОхладитель рулевого управления с усилителемПреобразователь напряженияКрышка запасного колесаАдаптер разъема питания Прицепное устройство Фаркоп Гнездо соплаЗащитная пластина вала C спереди справаКрышка защитной пластины вала передняя леваяКрышка защитной пластины вала задняя праваяКрышка защитной пластины вала задняя леваяКошелек с руководством по эксплуатации (руководство по обслуживанию)Очистители фар Передний левыйОчистители фар передний правыйАдаптер кассеты MP3, CD, MDМотор ремня безопасности передний правыйМотор ремня безопасности передний левыйКомплект колес R13Комплект колес R14Комплект колес R15Комплект колес R16Комплект колес R17Комплект колес R18Комплект колес R19Комплект колес R20Держатель листовой рессорыСтабилизатор поперечной балки-кронштейнВыхлопной демпферАвтоматический привод сцепленияРегулятор напряжения Блок управления стабилизаторомРегулятор напряжения Блок управления стабилизатором — Аккумулятор давления воздухаVector Multi Temp Reefer Trailer Контроллер скрытого монтажаНабор задних фонарейПриводной вал (Кардан)Радар Датчик ACC Флаг Расстояние distronicПередняя камераЛямбда-зонд, 1 провод, ФиолетовыйДержатель ремня безопасности (Пряжка ремня безопасности) задний среднийУгловая шлифовальная машина Cord DrillHub Cap (Крышка) 18Внутренний держатель порога правыйВнутренний si Держатель ll левыйKebulas VisasStogasКоленчатый вал Колесо AnelloBullbarКронштейн балки (подрамник) передний правыйКронштейн балки (подрамник) передний левыйКронштейн балки (подрамник) — задний правыйКронштейн балки (подрамник) — задний левыйКронштейн кабиныОсушилка воздухаАккумулятор энергииЗамок кабиныДругой кронштейн для грузовиковSEAT AIR PUMPFтопливный насос стопорное уплотнение крышка уплотнительное кольцодвигатель подъема багажника багажникаAdBlue Контроллер воздуха в бакеЗапасное колесоРукоятка стеклоподъемника Крышка блока предохранителей
.

1	20A 200032

2	Rever
3	20A контроль двигателя блок
4	Резервный
5	30А Стеклоомыватель
6	Резервный
7	10A / C Компрессор Электромагнитная муфта
8	10A лицензия Плита лампы
9	15A Nissan Tiida тумана предохранителем (по желанию)
10	15A лампа с низкой лучей, левая фальшивка
11	15A лампа с низкой лучей, правый фар
12	10A Лампа дальнего света, правая фара
13	10 Высокая лучевая лампа, левая голова
14	REVER
15		15	16	16	10a Concentry Concentry в выхлопных газах
17	10 впрыска
18	Резервный
19	15А топлива
20	10A Автоматическая трансмиссия датчик
21	10А АБС
22	10A заднего хода переключатель света
23	Резервный
24	15А Дополнительное оборудование
R1	Обогрев заднего стекла реле
R2	Охлаждающий вентилятор реле
R3	Охлаждение реле вентилятора
R4	Реле системы зажигания

1	10A Immibolizer
2
2
2
2
2
2
2
2
2
2
2
3	10a Generator
4	10A Buzzer
5	60/30 / 30a блок управления для электроэнергии руля, фар Стекло шайба для фар, система ABS
50A Стеклоподъемники с электроприводом
7	Резерв
8	15A Дизельный впрыск система
9	10А Дроссель в сборе
10	15А Головное устройство аудиосистем
11	4 40030/3 система АБС. Блок управления электрооборудованием кузова, система зажигания
12	Резерв
R1	Реле звукового сигнала

Номер	Описание
1	Блок предохранителей
2	Реле дверного замка (с интеллектуальной системой управления ключами)
3	Антенный усилитель противоугонной системы Nissan (NATS)
4	Блок интеллектуальных ключей (с системой интеллектуальных ключей)
5	Блок управления кузовным оборудованием (BCM)
6	Модуль управления коробкой передач
7	Блок датчиков диагностики подушек безопасности
8	Блок управления ESP

Номер	Номинальный ток [А]	Описание
1	10	Дополнительная удерживающая система
2	10	Система рулевого управления с электроусилителем, реле зажигания, реле топливного насоса, противоугонная система Nissan, интеллектуальная система ключей, модуль управления кузовным оборудованием (BCM)
3	10	Комбинация приборов, сигнальные лампы, подсветка, звуковой сигнал, система зарядки
4	15	Шайба передняя, Шайба задняя
5	10	Обогрев зеркал
6	10	Аудиосистема, интеллектуальная ключевая система, противоугонная система Nissan, дверное зеркало
7	10	Блок управления кузовным оборудованием (BCM)
8	10	Центральный замок, многофункциональная система дистанционного управления, интеллектуальная система ключей, послепродажная сигнализация — предварительная проводка, предупреждающий звуковой сигнал, противоугонная система Nissan
9	10	Стоп-сигнал, выключатель тормоза, антиблокировочная тормозная система, электронная система курсовой устойчивости, сигнальные лампы, интеллектуальная система ключей
10	—	—
11	—	—
12	10	Лампа салона, многофункциональная система дистанционного управления, подсветка, косметическое зеркало и лампы в багажнике, датчик дождя, предупреждающий звуковой сигнал
13	—	—
14	10	Подсветка панели, OBD II (диагностика бортового компьютера), интеллектуальная система ключей, указатели поворота и аварийная сигнализация
15	15	Кондиционер
16	10	Нагреватель PTC
17	15	Кондиционер
18	15	Задняя розетка питания
19	10	Сиденье с подогревом
20	15	Передняя розетка питания (прикуриватель)
Реле
Р1	Двигатель вентилятора
Р2	Аксессуар

Номер	Описание
1	Блок предохранителей (IPDM E/R)
2	Блок реле PTC
3	Дополнительный блок предохранителей
4	K 9K: Блок плавких вставок
5	Держатель плавкой вставки
6	Левостороннее рулевое управление: Привод ABS и электрический блок
7	Правый руль: Привод ABS и электрический блок
8	Двигатель стеклоочистителя
9	Модуль управления двигателем (ECM)

Номер	Ампер	Цепь
41	—	—
42	—	—
43	10	Правые фары (дальний свет), система дневного света, автоматическое управление светом
44	10	Левые фары (дальний свет), система дневного света, автоматическое управление светом
45	10	Задний фонарь, стояночный свет, автоматическое управление светом, освещение
46	10	Задний фонарь, стояночный свет, автоматическое управление светом, фара, освещение
47	—	—
48	20	Передний стеклоочиститель и омыватель (с датчиком дождя)
49	15	Левые фары (ближний свет), система дневного света, автоматическое управление светом
50	15	Правые фары (ближний свет), система дневного света, автоматическое управление светом
51	10	Кондиционер
52	—	—
53	—	—
54	—	—
55	15	Обогрев заднего стекла, предохранитель «5»
56	15	Обогрев заднего стекла, предохранитель «5»
57	15	CR, HR: Реле топливного насоса
58	10	Датчик скорости автомобиля A/T (датчик числа оборотов), датчик температуры жидкости A/T и источник питания TCM, основной источник питания и цепь заземления, датчик числа оборотов турбины
59	10	Антиблокировочная система тормозов, электронная система курсовой устойчивости
60	10	Переключатель парковочного/нейтрального положения, элементы, не относящиеся к системе обнаружения, система запуска, лампа заднего хода, контрольная лампа A/T, задний стеклоочиститель и омыватель
61	20	CR, HR: Реле двигателя управления дроссельной заслонкой
62	20	Реле модуля управления двигателем, основной источник питания и цепь заземления, датчик массового расхода воздуха, датчик положения коленчатого вала (CKPS), датчик положения распределительного вала (PHASE), электромагнитный клапан управления объемом продувки адсорбера EVAP, система зажигания, электромагнитный клапан управления синхронизацией впускного клапана, Послепродажная сигнализация — предварительная проводка, топливная форсунка, датчик положения распределительного вала, привод подачи топлива, электромагнитный клапан управления наддувом турбонагнетателя, выключатель тормоза, источник питания ECM для резервного питания (двигатель CR)
63	10	CR, HR: Передний датчик кислорода с подогревом, задний датчик кислорода с подогревом, функция системы впрыска топлива,
64	10	CR, HR: Функция системы впрыска топлива, топливная форсунка
65	20	Передняя противотуманная фара
Реле
Р1	Обогрев заднего стекла
Р2	Модуль управления двигателем (ЕСМ)
Р3	Фара низкая
Р4	Передняя противотуманная фара
Р5	Стартер
Р6	—
Р7	Охлаждающий вентилятор (высокий)
Р8	Вентилятор охлаждения (низкий)
Р9	Зажигание

№	Усилитель	Цепь
1	—	—
2	—	—
3	10	Лампа заднего хода BCM (модуль управления кузовом) Базовая аудиосистема Система управления тормозами Система зарядки Система управления вариатором Система дневного света
Лампа Фара Освещение Интеллектуальная система запуска/запуска двигателя Счетчик Навигационная система NVIS Габаритные огни Номерной знак и задние фонари Система распределения питания Система управления подушками безопасности SRS Система рулевого управления Система контроля давления в шинах2 Сигнальные лампы и лампы аварийной сигнализации Система звукового оповещения
4	—	—
5	10	BCM (модуль управления кузовом) Система блокировки переключения передач CVT Система управления двигателем Электронное управление Система усилителя рулевого управления Навигационная система Система рулевого управления
6	10	Передний стеклоочиститель и омыватель Задний стеклоочиститель и омыватель BCM (блок управления кузовным оборудованием) Система распределения питания
7	10	Система управления подушками безопасности SRS Система распределения питания
8	10	Базовая аудиосистема BCM (модуль управления кузовом) Система управления тормозами Система управления вариатором Система дневного света Аудиосистема с дисплеем Система управления двигателем Налобный фонарь Освещение Интеллектуальная система ключа/функция запуска двигателя Счетчик Навигационная система NVIS Стояночные огни Номерной знак и задние фонари Система дверных замков с электроприводом Система управления подушками безопасности SRS Система контроля давления в шинах Сигналы поворота и аварийная сигнализация Система звукового оповещения Система безопасности автомобиля
9	20	—
10	10	BCM (модуль управления кузовным оборудованием) Интеллектуальная система ключей/функция запуска двигателя NVIS Система распределения питания Система запуска
11	20	Обогрев заднего стекла BCM (блок управления кузовным оборудованием)
12	12	10	Интерьер комнатную лампу Подсветка BCM (модуль управления кузовами) Дневная света Передняя противотуманная противотуманная лампа Фара Интеллектуальная компонентная система / Руководство Интеллектуальная ключевая система / функция запуска двигателя NVIS Система Система распределения питания Стояночные фонари Номерной знак и задние фонари Система дверных замков с электроприводом Обогрев заднего стекла Сигнальные лампы поворота и аварийная сигнализация Система звукового оповещения Система безопасности автомобиля
13	—	—
14	—	—
15	20	Розетка (прикуриватель) Система распределения питания
16	—	—
17	10	Аудиосистема с дисплеем Дверное зеркало Система распределения питания
18	10	Базовая аудиосистема BCM (модуль управления кузовом) Приборная панель Аудиосистема с дисплеем Система распределения питания Навигационная система
19	—	—
20	15	Кондиционер
21	10	Кондиционер
22	15	Кондиционер

Реле
R1		Аксессуар
R2		Зажигание 2
R3		Вентилятор

№	Усилитель	Цепь
34	10	Фары (дальний свет)
35	10	Фары (дальний свет)
37	10	Реле задних фонарей Стояночные огни Подсветка номерного знака Электропривод регулировки фары — ручной Система дневного света
38	—	—
39	30	Передний стеклоочиститель и омыватель
40	15	Фары (ближний свет)
41	15	Фары (ближний свет)
42	10	Реле кондиционера
48	15	Реле топливного насоса
49	10	Лампа заднего хода BCM (модуль управления кузовом) Система управления вариатором Система управления двигателем Интеллектуальная система ключа/функция запуска двигателя NVIS Система распределения питания 90 Система навигации
50	10	Система управления тормозом
51	10	Система управления двигателем
52	15	Реле двигателя управления дроссельной заслонкой
53	20	Реле ECM Система управления двигателем NVIS
54	15	Система управления двигателем
55	10	Система управления двигателем

№	Усилитель	Цепь
23	—	—
24	10	Система зарядки Звуковой сигнал Система интеллектуальных ключей Система безопасности автомобиля
25	10	Система управления вариатором
26	—	—
27	—	—
28	—	—
29	15	Базовая аудиосистема
29	20	Кроме базовой аудиосистемы: аудиосистема с дисплеем, навигационная система
30	10	BCM (модуль управления кузовным оборудованием) Система управления тормозами Система управления двигателем Интеллектуальная система ключа/функция запуска двигателя
31	15	Передняя противотуманная фара
F	40	M/T: Реле низкой скорости вентилятора охлаждения, Реле высокой скорости вентилятора системы охлаждения
F	50	Вариатор: реле низкой скорости вентилятора охлаждения, реле высокой скорости вентилятора системы охлаждения
G	40	BCM (модуль управления кузовным оборудованием) Система дневного света Передняя противотуманная фара Передний стеклоочиститель и омыватель Фара Система наведения фар — ручная Система освещения салона Intelligent Engine5 6 Функция NVIS, габаритные огни Номерной знак и задние фонари Система стеклоподъемников Система дверных замков с электроприводом Система дистанционного доступа без ключа Обогрев заднего стекла Система омывателя заднего стеклоочистителя Сигнальные лампы поворота и аварийная сигнализация Система безопасности автомобиля Система звукового оповещения
H	40	Система запуска Реле зажигания (предохранители «3», «5», «6», «7») BCM (модуль управления кузовным оборудованием) Система интеллектуального ключа/функция запуска двигателя NVIS Предохранитель «18»
I	40	—
J	60	Система рулевого управления с усилителем с электронным управлением
К	—	—
L	30	Система управления тормозом
M	30	Система управления тормозами

№	Усилитель	Цепь
А	120	Генератор, предохранители «D», «E»
B	60	Реле зажигания 1 (реле высокого уровня переднего стеклоочистителя, реле высокого уровня вентилятора системы охлаждения, реле низкого уровня вентилятора системы охлаждения, реле кондиционера, предохранитель «48»), предохранители «52», «53»
C	80	Принадлежности 1 Реле («предохранители 15», «17»), реле вентилятора («предохранители 20», «21», «22»), «8», «10», «11» », предохранители «12»
D	100	«24», «25», «29», «30», «31», «F», «G», «H», «J», «L», » Предохранители М»
E	80	Реле дальнего света (предохранители 34, 35), реле ближнего света (предохранители 40, 41), предохранители 37, 39, 42

F1	10А Аудиосистема, электропривод наружных зеркал
F2	15А Розетка передняя (прикуриватель)
F3	Резерв
F4	10A Кондиционер, электрообогреватель салона
F5	15А Электродвигатель отопителя
F6	15А Электродвигатель отопителя
F7	10A Дополнительное оборудование
F8	Датчики вариатора 15А (механическая коробка передач)
F9	15A Аудиосистема
F10	10A Стоп-сигналы
F11	Резерв
F12
F13	10А Электрооборудование
F14	Задняя розетка 15 А (если установлена)
F15	10А Обогрев зеркал
Ф16	10А Блок управления электрооборудованием салона
Ф17	15А Электрооборудование
F18	20A Механизм стеклоочистителя Moto
Ф19	10A Подушки безопасности системы SRC
F20	10A Подогрев сидений
Р1	Реле допоборудования салона
Р2	Реле вентилятора отопителя

F1	15A Обогреватель стекла
F2	15A Обогреватель стекла
F3	15А Противотуманные фары
F4	30A Стеклоочиститель
F5	15А Лампа ближнего света, правая фара
F6	15А Лампа ближнего света, левая фара
F7	10А Лампа дальнего света, правая фара
F8	10A Фара дальнего света, левая
F9	10A Лампы габаритных огней
F10	Резерв
F11	15А Управление коробкой передач
F12	20А Блок управления двигателем
F13	10A Компрессор кондиционера
F14	10А Фонари заднего хода
F15	10А Коробка передач
Ф16	10А Система управления двигателем
Ф17	15А Топливный насос
F18	10А Система питания (топливные форсунки)
Ф19	10A Гидроэлектронный блок ABS
F20	Резерв
Р6	Реле системы зажигания
Р8	Реле обогрева стекла задней двери
Р16	Реле низкой скорости вентилятора охлаждения двигателя I
Р17	Реле высокой скорости вентилятора охлаждения двигателя II

F1	20А Турбина воздухоохладителя (турбодизель)
F2	10А Блок переключателя режимов работы коробки передач (автомобили с полным приводом)
F3	Генератор 10А
F4	10А Звуковой сигнал
FL5	60/30А Электроусилитель руля, насос омывателя фар, система ABS
F6	40A Система ABS, система курсовой устойчивости
F7	30А Электроотопитель салона (для автомобиля с дизельным двигателем)
F8
F9	30А Электроотопитель салона
F10	Резерв
FL11	50/30/40А Вентилятор охлаждения двигателя, зажигание
F12	40А Блок управления электрооборудованием салона
Р3	Реле звукового сигнала
Р4	Реле вентилятора охлаждения двигателя
Р5	Реле насоса омывателя фар

Номер	Прочность, А	Имя	Цвет	Защищенный
		РРДЕФ	Желтый	Стекло задней двери с подогревом
				Резерв
			Желтый	Блок управления двигателем
				Резерв
		ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ	Зеленый	Стеклоомыватель
				Резерв
		А/С СЦЕПЛЕНИЕ	Красный	Электромагнитная муфта компрессора кондиционера
		POS СВЕТИЛЬНИКИ	Красный	Освещение номерного знака
		ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ ФАРА	Синий	Предохранитель противотуманных фар Nissan Tiida (опция)
		H / ЛАМПА LO LH	Синий	Лампа ближнего света, левая фара
		НДАМР LO RH	Синий	Лампа ближнего света, правая фара
		H / ЛАМПА HI RH	Красный	Лампа дальнего света, правая фара
		H / ЛАМПА HI LH	Красный	Лампа дальнего света блока левой фары
				Резерв
				Резерв
		02 ДАТЧИК ЗАЖИГАНИЯ	Красный	Датчики кислорода в отработавших газах
		ИНЖЕКТОР ЗАЖИГАНИЯ	Красный	Система впрыска
				Резерв
		Топливный НАСОС	Синий	Топливный модуль
		A/T ЭБУ ЗАЖИГАНИЯ	Красный	Датчик АКПП
		ЭБУ АБС IGN	Красный
		ЛАМПА ЗАЖИГАНИЯ	Красный	Выключатель света заднего хода
				Резерв
			Синий	Дополнительное оборудование
				Реле
				Реле
				Реле
				Реле

Номер	Мощность	Имя	Цвет	Защищенная цепь
		ЗАЖИГАНИЕ ПОДУШКИ БЕЗОПАСНОСТИ	Красный	Пассивная система безопасности
		ЭЛЕКТРИЧЕСКИЕ ЧАСТИ	Красный
		СЧЕТЧИК	Красный	Комбинация приборов
		МОТОР СТИМАЛЫ	Синий	Насос омывателя
		НАГРЕВАТЕЛЬ ЗЕРКАЛА	Красный	Наружные зеркала с подогревом
		ЗЕРКАЛО И АУДИО	Красный	Зеркала с электроприводом, головное аудиоустройство
		СТОП	Красный	Вихревой стоп-уайт
		КОМНАТНАЯ ЛАМПА	Красный	Внутреннее освещение
			Красный	Электрическое управление блошиным корпусом
				Резерв
		ЗАДНИЙ ФОНАРЬ ПРАВЫЙ	Красный	Лампа габаритного огня, правый задний фонарь
		ЗАДНИЙ ФОНАРЬ ЛЕВЫЙ	Красный	Лампа габаритного огня, левый задний фонарь
		СЧЕТЧИК	Красный	Комбинация приборов
		ЭЛЕКТРИЧЕСКИЙ ФАРТС	Красный	Дополнительное внутреннее оборудование
		МОТОР ВЕНТИЛЯТОРА	Синий
		АЙРКОН	Красный	Системы отопления, кондиционирования и вентиляции
		МОТОР ВЕНТИЛЯТОРА	Синий	Двигатель вентилятора охлаждения двигателя
				Резерв
		РОЗЕТКА	Синий	Предохранитель прикуривателя Ниссан Тиида. Розетка для подключения дополнительного оборудования
				Резерв
			Синий	Вентилятор отопителя
			Синий	Дополнительное оборудование
			Коричневый	Реле
			Зеленый	Наружные зеркала с подогревом
			Синий	Иммобилайзер
