Предохранители Нива 2121 (Лада 4×4) и реле с описанием назначения и схемами блоков

Внедорожник Нива известен под названиями ВАЗ-2121 (ваз 21213, ваз 21214) а с 2006 года как Лада 4×4. Выпускается с 1977 года по настоящее время с различными модификациях кузова, преимущественно 3-х и 5-ти дверные универсалы с бензиновыми двигателями (карбюратор, инжектор). В нашей публикации вы найдете описание блоков предохранителей и реле Нива 2121 с местами их расположения, фото примерами исполнения и схемами блоков. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания электросхему Нива.

В связи с большим периодом выпуска и огромным разнообразием исполнения нету одного общего описания блока предохранителей и реле для Нива 2121. В вашем автомобиле, назначение предохранителей может отличаться от представленного.

Все основные блоки предохранителей и реле находятся в салоне, под панелью приборов со стороны водителя.

Общее расположение блоков

Схема

Описание

Блок предохранителей системы управления двигателем
Реле стеклоочистителя ветрового стекла
Основной блок предохранителей
Блок реле системы управления двигателем
Дополнительный блок реле (над педалью газа, и не показан на схеме)

Блок предохранителей системы управления двигателем

Схема

Обозначение

1	15А 1* Датчики ЭСУД Реле стартера Клапан продувки адсорбера
1	7,5А 2* Контроллер
1	3: Реле электро бензонасоса (контакты) Электро бензонасос
1	30А 4,5* Вентилятор охлаждения
2	15А 1* Форсунки Катушки зажигания Контроллер ЭСУД Реле электро вентилятора правого Реле электро вентилятора левого
2	15А 2* Реле электро бензонасоса (контакты) Электро бензонасос
2	30А 3* Резерв
2	30А 4,5* Вентилятор охлаждения
3,4	30А 1* Электро вентиляторы (правый, левый) Реле электро вентилятора правого Реле электро вентилятора левого
3	15А 2* Главное реле
3	15А 3* Контроллер
3	15А 4* Катушка зажигания, питание управления реле вентиляторов, контроллер, форсунки
3	15А 5* Реле зажигания
4	15А 3* Главное реле Реле электро вентиляторов (обмотка) Реле электро бензонасоса (обмотка) Датчик скорости автомобиля Электромагнитный клапан адсорбера Датчик кислорода Датчик массового расхода воздуха Контроллер
4,5	30А 2* Реле электро вентиляторов (обмотка) (правый, левый) Электродвигатель электро вентиляторов (правый, левый)
4	15А 4* Датчик массового расхода воздуха, датчик фаз, подогрев датчика кислорода (двух), клапан продувки адсорбера, ДС
4	15А 5* Электро бензонасос
5	15А 1* Электро бензонасос Реле электро бензонасоса

1* — 2014-2016 г, 2* — 2010-2012 г, 3* — 2007-2008 г, 4* — Автомобили с контроллерами Bosch ME17. 9.7/M74, 5* — Автомобили с контроллерами 7.9.7+.

Главный блок предохранителей

Схема

Назначение

1	16А Электродвигатель вентилятора отопителя Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щетки, кроме исходного Реле (обмотка) включения обогрева заднего стекла Электродвигатели очистителя и омывателя заднего стекла Электродвигатель омывателя ветрового стекла
1*	16А Плафоны Звуковые сигналы Штепсельная розетка Прикуриватель Лампы стоп-сигнала
2	8А Реле и электродвигатель очистителя ветрового стекла Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа включения блокировки дифференциала в раздаточной коробке Контрольная лампа включения стояночного тормоза Контрольная лампа аварийного состояния рабочей тормозной системы Контрольная лампа недостаточного давления масла Указатель температуры жидкости в системе охлаждения двигателя Указатель уровня топлива с контрольной лампой резерва топлива Контрольная лампа заряда аккумуляторной батареи Контрольная лампа прикрытия воздушной заслонки карбюратора Тахометр Электродвигатель отопителя Реле очистителей и омывателя фар (при не нажатой кнопке выключателя очистителей и омывателя фар) Электродвигатели очистителей фар при всех положениях щетки, кроме исходного*
3	8А Левая фара (лампа дальнего света) Контрольная лампа включения дальнего света фар
4	8А Правая фара (лампа дальнего света)
5	8А Левая фара (лампа ближнего света)
6	8А Правая фара (лампа ближнего света)
7	8А Левый передний фонарь (габаритный свет) Правый задний фонарь (габаритный свет) Фонари освещения номерного знака Контрольная лампа включения габаритных огней
8	8А Правый передний фонарь (габаритный свет) Левый задний фонарь (габаритный свет) Лампа освещения приборов Табло подсветки рычагов управления отопителем Лампа освещения прикуривателя Лампы подсветки выключателей и переключателей
9	16А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации Элемент обогрева заднего стекла и реле (контакты) его включения
9*	8А Контрольная лампа и указатель давления масла Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Контрольная лампа включения стояночного тормоза Контрольная лампа уровня тормозной жидкости Указатели поворота и соответствующая контрольная лампа Контрольная лампа управления воздушной заслонкой карбюратора Контрольная лампа заряда аккумуляторной батареи Запорный клапан карбюратора Тахометр Задние фонари (свет заднего хода) Контрольная лампа блокировки дифференциала Реле-прерыватель указателей поворота Обогрев заднего стекла (цепь управления)
10	16А Звуковой сигнал Патрон подключения переносной лампы Плафоны освещения салона Задние фонари (лампы стоп-сигнала)
10*	8А Регулятор напряжения Обмотка возбуждения генератора
11	8А Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Задний противотуманный фонарь
12	8А Реле дневных ходовых огней, лампы дневных ходовых огней
12*	8А Реле очистителя и омывателя фар (при нажатой кнопке выключателя очистителя и омывателя фар) Электродвигатель омывателя фар Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения
13	8А Задние фонари (лампы противотуманного света) Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения Реле (контакты) очистителей фар Электродвигатель омывателя фар
14	16А Прикуриватель
15	16А Резервный Обогрев заднего стекла (силовая цепь)
16*	8А Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации Очиститель и омыватель заднего стекла

За работу прикуривателя отвечает предохранитель номер 14 либо номер 1 на 16А, в зависимости от года выпуска.

Блок реле управления двигателем

Он расположен под главным блоком предохранителей и состоит и 5 реле и 1 предохранителя.

Схема

Электро схема блока

Расшифровка

Реле зажигания
Главное реле
Реле правого вентилятора охлаждения
Реле левого вентилятора охлаждения
Реле бензонасоса
Предохранитель топливного насоса F5 на 15A

Единственное отличие между Нивами с инжекторной и карбюраторной системами связано с тем, что блок реле управления двигателем может находится под капотом автомобиля в специально выделенном для этого отсеке.

Дополнительный блок реле

Данный блок находится над педалью газа.

Схема

Описание

Реле задних противотуманных фонарей
Реле подогрева заднего стекла
Реле ближнего света фар
Реле дальнего света фар

Чуть выше, над блоком, может быть установлено реле — прерыватель указателей поворота и аварийной сигнализации.

Отдельные предохранители и реле могут быть установлены под капотом: на автомобилях с АБС в левой части моторного отсека около гидроагрегата АБС дополнительно устанавливается колодка с предохранителями, которые защищают элементы анти блокировочной системы тормозов и реле стартера не далеко от самого стартера.

Элеткросхема Нива 2121

Больше информации про электро оборудование Нива 2121 можете получить изучив данную схему и обозначение к ней.

А если остались вопросы, задавайте их в комментарии.

Предохранители на нива 21214: где находятся, замена

Главная » Разное » Нива 21214 предохранитель бензонасоса

Расположение блоков предохранителей и реле Нива 4х4

Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:
1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.
Четвертый блок реле находится над педалью газа.

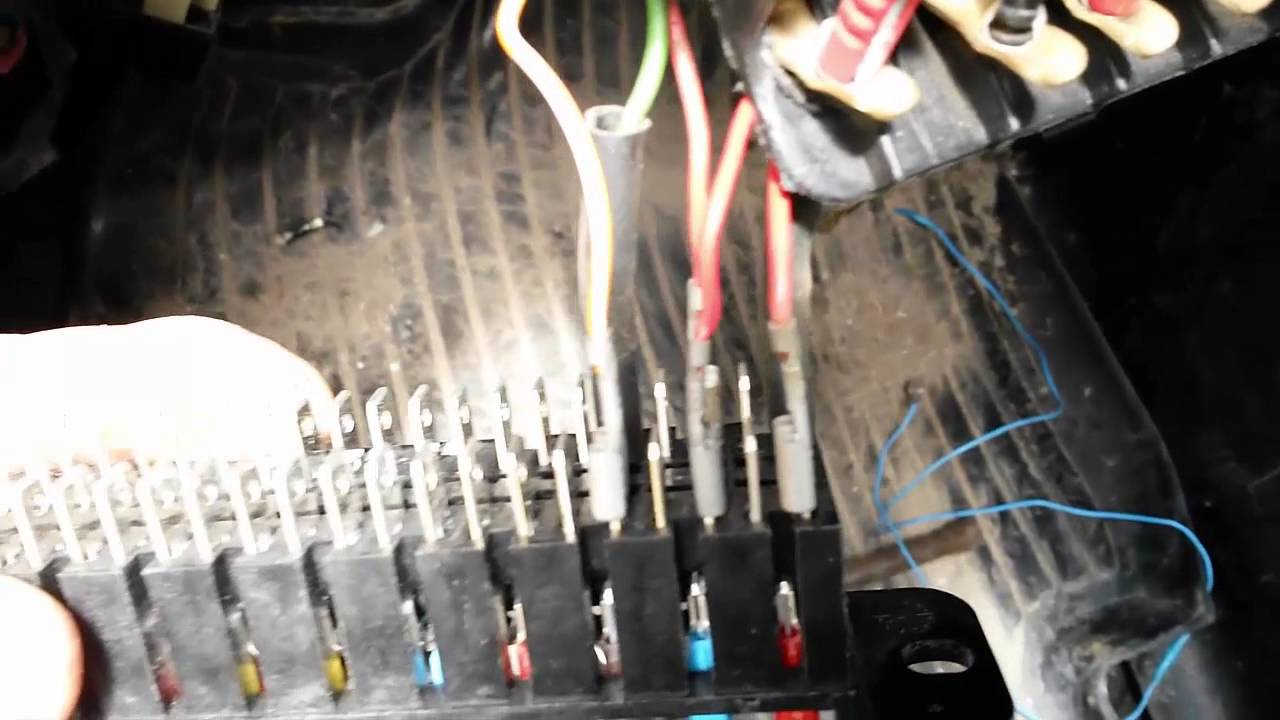

Основной и дополнительный блоки предохранителей

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

F1 (16А)	Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
F2 (8А)	Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3 (8А)	Левая фара (дальний свет), контрольная лампа включения дальнего света
F4 (8А)	Правая фара (дальний свет)
F5 (8А)	Левая фара (ближний свет)
F6 (8А)	Правая фара (ближний свет)
F7 (8А)	Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света

F8 (8А)
Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплением
и вентиляцией
F9 (8А)
Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогрева
стекла двери багажного отделения
F10 (8А)
Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях
F11, F12 (8А)
Резерв
F13 (8А)
Контакты реле противотуманного света в задних фонарях
F14 (16A)
Прикуриватель
F15 (16A), F16 (8A)
Резерв
Дополнительный блок:

F11 (8А)	Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F12 (8А)	Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)	Лампы и реле заднего противотуманного огня
F14 (16А)	Прикуриватель
F15 (16А)	Резервный
F16 (8А)	Резервный

Дополнительные цепи предохранителей в комплектации Urban:
№ и номинал предохранителя
Защищаемая цепь
Основной блок
Дополнительный блок

1 (16А)*	Электростеклоподьемники передних дверей Электропривод боковых зеркал
2 (16А)**	Электровентилятор климатической установки, компрессор кондиционера
9 (16А)*	Обогреватели боковых зеркал
10 (16А)*	Плафон освещения салона центральный
15 (16А)*	Электровентилятор климатической установки, компрессор кондиционера

Предохранители системы управления двигателем

Он находится на левой боковине кузова, под панелью приборов, рядом с диагностической колодкой. Состоит из четырех предохранителей:

F1 (30A)	Контакты реле правого электровентилятора
F2 (30A)	Контакты реле левого электровентилятора
F3 (15A)	Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4 (15A)	Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Блок реле системы управления двигателем

Ниже основного и дополнительного блока предохранителей установлен блок реле системы управления двигателем, который состоит из пяти реле и одного предохранителя:

№1	Реле зажигания
№2	Главное реле
№3	Реле правого вентилятора охлаждения
№4	Реле левого вентилятора охлаждения
№5	Реле бензонасоса (топливного)
№6	Предохранитель топливного насоса F5, 15A

На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

Схема блока реле над педалью газа

№1	Реле задних противотуманных фонарей
№2	Реле подогрева заднего стекла
№3	Реле ближнего света фар
№4	Реле дальнего света фар

Монтажные блоки для Lada 4×4 2018 года выпуска

Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:

Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:

Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв. или 5дв.).

Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

Ключевые слова: монтажный блок нива | торпедо нива

0 0 Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter.. Похожие материалы

Блок предохранителей и реле Лада Ларгус

Схема блока предохранителей и реле Лада Гранта

Схема реле и предохранителей Лада Приора

xn--80aal0a.xn--80asehdb

Блоки предохранителей ВАЗ Нива 21214

Любой автомобиль оборудован блоками предохранителей (БП), которые отвечают за безопасность электрических цепей. Их расположение отличается не только в зависимости от марки автомобиля. Даже в близких по годам выпуска моделях одного производителя могут размещаться по разной схеме. Однако в некоторых случаях расположение может совпадать полностью.

Где расположены блоки и реле в Нива 21214 и 21213

Основной БП в этих моделях разметили под нижней кромкой защиты панели приборов. Дополнительные предохранители в Ниве 21214 для инжектора находится левее. Этот блок отвечает за контроль впрыском топлива. Там же находятся реле контроля работы дворниками и набор, отвечающий за систему управления движением.

Еще один блок предохранителей установлен в кузове слева от основного. Они отвечают за систему охлаждения и за то как работает мотор. Также присутствует разъем для диагностики. Реле, контролирующее стартер находится либо рядом с основным БП, либо под капотом рядом с емкостью для тормозной жидкости.

Обозначения предохранителей и их предназначение

Каждый из предохранителей (ПР) отвечает за отдельный элемент электроцепи автомобиля. В основном блоке нумерация идет слева направо. Всего элементов 16: 10 в верхнем ряду и 6 в нижнем.

Описание верхней секции:

Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
Дальний свет (правая фара).
Ближний свет (левая фара).
Ближний свет (правая фара).

Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
Габариты (правая сторона), подсветка панели приборов.
Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
Стоп-сигналы, освещение салона, клаксон.

Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

Хранение вставки по 8А
Аналогично предыдущему.
Противотуманные задние огни.
Прикуриватель.
Хранение вставки на 16А.
Аналогично на 8А.

Следующий БП отвечает за работу двигателя. Схема предохранителей на Нива 21213 предполагает 5 позиций, а ВАЗ 21214 с установленной системой АБС – 7 (за нее отвечают позиции 5-7). Схема без АБС выглядит следующим образом:

Пуск электромотора вентилятора справа (30А).
Аналогичная позиция для левой стороны.

Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
Разъем для диагностики работы системы впрыска.

Блоки реле

Расположение этих блоков следует уточнять по документации на автомобиль. Также некоторые автолюбителя иногда их переносят. Поэтому, покупая б/у авто, лучше уточнить о возможных изменениях. Блок системы управления ДВС слева направо:

Зажигание.
Система запуска ДВС.
Правый вентилятор радиатора.
Аналогичный левый вентилятор.
Работа топливного насоса.
ПР питания бензонасоса (15А).

Последний ключевой блок реле, расположенный над педалью газа отвечает за осветительные приборы и обогрев заднего стекла.

Источник: https://piter-at.ru/raznoe/niva-21214-predohranitel-benzonasosa.html

Описание блока предохранителей в Ниве 21214

В любом автомобиле есть блок предохранителей, отвечающий за работу тех или иных компонентов транспортного средства. При выходе определенных предохранителей из строя, работа некоторых элементов становится невозможной, но если ломается сам блок, то транспортное средство просто не сможет продолжать движение. Сегодня мы расскажем вам, какую роль играют предохранители ВАЗ 21214 Нива инжектор, как выглядит схема, где расположен блок и как его заменить.

Автомобиль ВАЗ 21214 Нива инжектор

Блок предохранителей (далее – БП), в отличие от традиционных моделей отечественного автопрома, расположен в салоне транспортного средства. В частности, он находится с водительской стороны под рулем.

Если в автомобиле перестает работать какой-либо электрический элемент схемы (лампы, свет в салоне, печка, стеклоподъемники), то автовладельцы в первую очередь проверяют элементы БП.

Как правило, проблема устраняется заменой предохранителя.

Как же выглядит непосредственно схема БП? Этот вопрос может быть интересным для владельцев Нив. Ниже рассмотрим электросхему блока с описанием всех компонентов, отвечающих за работу тех или иных устройств в авто.

Электросхема БП для Нивы

В соответствии со схемой рассмотрим значение элементов БП. Данная электросхема является универсальной для всех автомобилей Нива.

Номер предохранителя	Предназначение
1	Данный компонент блока обеспечивает работоспособность следующих элементов: вентилятора отопителя; за функционирование фар и мотора дворников их очистки; за обогрев заднего стекла; за работу дворников и омывателя стекол.
2	Этот предохранитель схемы обеспечивает: функционирование ламп реверсивного хода; включение ламп поворотников; включение моторчика дворников лобового стекла; функционирование лампочек заслонки карбюратора, давления моторной жидкости, ручного тормоза, уровня тормозной жидкости; функционирование датчика температуры двигателя; работоспособность датчика уровня бензина в баке.
3,4	Эти элементы обеспечивают работоспособность дальнего света фар.
5,6	Данные элементы обеспечивают работу ламп ближнего света.
7	Отвечает за функционирование ламп подсветки панели приборов, номерного знака, а также габаритных огней.
8	Также отвечает за работоспособность габаритных огней, лампы света в салоне и за работу прикуривателя.
9	Отвечает за функционирование ламп включения поворотов, за работу «аварийки».
10	Предохранитель электросхемы отвечает за рулевой гудок, штепсельную розетку, а также включение стоп-огней.
12	Отвечает за включение задних противотуманных фар, а также за функционирование моторчика их очистителя.
16	Обеспечивает работоспособность прикуривателя.

Также следует отметить, что в автомобилях ВАЗ 21214 инжектор находится еще один БП с компонентами системы впрыска. Он расположен отдельно от основного БП с левой стороны под рулем.

Место расположения дополнительного БП

Номер	Предназначение
1	Этот элемент обеспечивает бесперебойную работу вентиляторов охлаждения.
2	Обеспечивает бесперебойное функционирование электрического бензонасоса.
3	Обеспечивает работоспособность блока управления
4	Обеспечивает функционирование главного реле системы впрыска.

В случае с первым описанным БП, если элементы устройства начнут выходить из строя, это никак не грозит работоспособности авто, разумеется, за исключением поломок некоторых компонентов. Однако в случае со вторым БП, если хотя бы один компонент замкнет и не будет работать, завести двигатель ВАЗ 21214 инжектор не получится.

Загрузка …

Замена БП своими руками

Ниже рассмотрим процесс замены БП своими руками. Для замены вам понадобится новый БП и ключ-головка на «8».

Для начала откройте капот и отключите аккумуляторную батарею.
Теперь под панелью приборов найдите ваши БП. При помощи ключа-головки на «8» открутите две основные гайки.
Сделав это, подденьте БП и снимите их со шпилек.
Если вы меняете старый компонент на новый, то перед этим необходимо пометить все провода. Либо же возьмите новый БП и по очереди вставьте в него провода из старого блока. Для снятия проводов простоя потяните их за штекеры.
Чтобы проверить работоспособность нового БП, подключите обратно аккумуляторную батарею.

Берем ключ-головку на «8» Откручиваем гайки крепления БП Отсоединяем провода БП Демонтаж БП Нивы 21214 Снятые БП висят на проводах Новый БП для Нивы 21214

На этом процесс замены БП завершен.

Обратите внимание! В Интернете есть множество советов по поводу того, что делать, если один из компонентов БП вышел из строя.

В частности, некоторые автовладельцы допускают ошибки, которые могут впоследствии негативно сказать на работе электрической проводки в целом.

При выходе из строя предохранителя некоторые водители просто берут обычную проволоку и загибают ее, двумя концами вставляя в БП на место сломанного компонента.

Они утверждают, что в этом нет ничего страшного и временно поездить так можно. Учтите – такие самодельные решения могут не только негативно сказать на работе БП, но и на всей электрической цепи в целом. Одно короткое замыкание может не только вывести из строя сам БП, но и спровоцировать возгорание, а, соответственно, и пожар.

Видео от Алексея Комзикова «Обзор ВАЗ 21214 инжектор»

В этом видео показан обзор отечественного автомобиля ВАЗ 21214 инжектор.

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Источник: https://avtozam.com/vaz/niva/vse-o-bloke-predohranitelej/

Замена предохранителя lada 2131 (ваз 2131)

Блок предохранителей (далее — БП), в отличие от традиционных моделей отечественного автопрома, расположен в салоне транспортного средства. В частности, он находится с водительской стороны под рулем.

Как правило, проблема устраняется заменой предохранителя.

Замена БП своими руками

Ниже рассмотрим процесс замены БП своими руками. Для замены вам понадобится новый БП и ключ-головка на «8».

Для начала откройте капот и отключите аккумуляторную батарею.
Теперь под панелью приборов найдите ваши БП. При помощи ключа-головки на «8» открутите две основные гайки.
Сделав это, подденьте БП и снимите их со шпилек.
Если вы меняете старый компонент на новый, то перед этим необходимо пометить все провода. Либо же возьмите новый БП и по очереди вставьте в него провода из старого блока. Для снятия проводов простоя потяните их за штекеры.
Чтобы проверить работоспособность нового БП, подключите обратно аккумуляторную батарею.

На этом процесс замены БП завершен.

При выходе из строя предохранителя некоторые водители просто берут обычную проволоку и загибают ее, двумя концами вставляя в БП на место сломанного компонента.

Они утверждают, что в этом нет ничего страшного и временно поездить так можно. Учтите — такие самодельные решения могут не только негативно сказать на работе БП, но и на всей электрической цепи в целом. Одно короткое замыкание может не только вывести из строя сам БП, но и спровоцировать возгорание, а, соответственно, и пожар.

В этом видео показан обзор отечественного автомобиля ВАЗ 21214 инжектор.
Замену предохранителей электрической цепи на автомобиле Ваз 2121 и Нива 2131 с инжекторным двигателем производим в случае их перегорания, либо сам блок снимается для полной замены или при выполнение других работ, при которых его наличие будет мешать ходу их проведения. Подготовьте стандартный набор инструментов, после чего проделайте следующую последовательность действий:

Перед выполнением работ необходимо отсоединить клемму минус от аккумуляторной батареи.
Блок предохранителей расположен в салоне автомобиля и скрыт защитным кожухом. Крестовой отверткой откручиваем два винта крепления кожуха и снимаем его.

Теперь извлекаем перегоревший и производим его замену. Обратите внимание, что с обратной стороны блока установлен предохранитель цепей питания электрических вентиляторов с номиналом 30 А, он зеленого цвета. Остальные номиналом 15 А синего цвета.
Для снятия самого блока откручиваем торцовой головкой на восемь две гайки его крепления.

Теперь можно снять блок. Далее отсоединяем от него колодку с питающими проводами.
Выполняем замену блока, после чего установку проводим в обратной последовательности.

На этом ремонтные работы по замене предохранителей и блока на автомобиле Ваз 2121 и Нива 2131 завершены.

Снятие предохранительного блока на автомобиле Ваз 2121 и Нива 2131 производят для его замены в случае поломки, что чаще проявляется в виде окисления контактных клемм предохранителей, механическом повреждение корпуса, замыкания проводов, а так же при выполнение других ремонтных работ, при которых его наличие будет мешать ходу их проведения. Подготовьте стандартный набор инструментов, после чего проделайте следующую последовательность действий:

Отщелкиваем два пластиковых фиксатора и снимаем крышку сначала с основного блока, а затем с дополнительного. После чего, если необходимо производим замену перегоревших предохранителей.

Обратите внимание, что в системе используются два типа предохранителей различного номинального тока, то есть с тонким усиком и толстым. Поэтому их необходимо устанавливать в строгом соответствие с используемыми.

Маркировка о номинальном токе и соответственно защищаемой цепи, указана на крышках с наружной или внутренней стороны.

Далее торцовой головкой на восемь откручиваем гайки крепления блоков к шпилькам кронштейна и снимаем их со шпилек.

Теперь необходимо от блока отсоединить все провода. Предварительно их необходимо промаркировать, чтобы при последующей сборке не перепутать местами.

На этом ремонтные работы по снятию блоков предохранителей на автомобиле Ваз 2121 и Нива 2131 завершены. Выполните необходимый ремонт, после чего установку проведите в обратной последовательности.

Источник: http://avtozam.ru/vaz/zamena-predohranitelya-lada-2131-vaz-2131.html

Россия, Пенза 2015г

Лада Нива (она же Лада 4х4) – ведет свою историю с момента создания в 1970-х годах, успев завоевать авторитет во всем мире. Автомобиль повышенной проходимости и комфортности, сравнимой с легковым автомобилем. Автомобиль пользуется популярностью не только в России, но и в Германии, а также других странах Европы и мира.

Историю создания автомобиля можно прочитать здесь.

Блок предохранителей — находится слева от рулевой колонки под панелью приборов. Несмотря на то, что на дворе 2015 год, и эти автомобили уже несколько лет как инжекторные, тем не менее, комплектуются пальчиковыми предохранителями.

Монтажный блок Lada 4×4

Расположение предохранителей штатной проводки

F1(16A)Вентилятор отопителя. Очиститель фар и электродвигатель очистителя фар при всех положениях щеток, за исключением исходного.

Обогрев заднего стекла — реле включения (обмотка). Очиститель и омыватель заднего стекла. Омыватель ветрового стекла.
F2(8A)Указатель поворота, реле прерыватель указателя поворота и аварийной сигнализации — режим указателя поворота.
Фонари заднего хода. Очиститель ветрового стекла (моторедуктор и реле). Генератор — обмотка возбуждения. Контрольные лампы: уровень тормозной жидкости, давление масла, воздушная заслонка карбюратора, стояночный тормоз. Указатель температуры охлаждающей жидкости.
Указатель уровня топлива, контрольная лампа резерва. Вольтметр.
F3(8A)Дальний свет — левая фара, контрольная лампа в панели.
F4(8A)Дальний свет — правая фара.
F5(8A)Ближний свет — левая фара.
F6(8A)Ближний свет — правая фара.
F7(8A)Габаритные огни: левый передний и правый задний, контрольная лампа панели приборов Освещение номерного знака.F8(8A)Габаритные огни: правый передний и левый задний. Подсветка: панель приборов, прикуриватель, выключатели и переключатели салона.

F9(16A)Указатель поворотов и реле прерыватель аварийной сигнализации. Контрольная лампа аварийной сигнализации.
Обогрев заднего стекла: нагревающий элемент и реле включения (контакты).
F10(16A)Звуковой сигнал. Штепсельная розетка. Освещение салона. Стоп-сигнал — задние фонари.
F11пустой
F12(F13)-8АПротивотуманные фонари — задние. Очиститель фар — электродвигатель: момент пуска, момент прохождения щеток исходного положения.F15(F16)-16АПрикуриватель

Предохранители КСУД Лада НИВА

F1Вентилятор охлаждения.
F2Электробензонасос.
F3ЭБУ, постоянное питание.
F4Главное рэле.

Источник: http://www.kmpnz.ru/electro_html/el_21214_fuse.html

Предохранители 21213/214

Таблица и рисунок взяты из мануала по 21213.

№ предо- хранителя	Защищаемые цепи
1 (16А)	Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева заднего стекла. Электродвигатели очистителя и омывателя заднего стекла. Электродвигатель омывателя ветрового стекла.
2 (8А)	Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи. Контрольная лампа блокировки дифференциала. Контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Тахометр. Контрольная цепь выключателя сигнала торможения (с 2011 г.) Выключатель сигнала положения педали сцепления (с 2011 г.)
3 (8А)	Левая фара (дальний свет). Контрольная лампа дальнего света фар.
4 (8А)	Правая фара (дальний свет).
5 (8А)	Левая фара (ближний свет).
6 (8А)	Правая фара (ближний свет).
7 (8А)	Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Контрольная лампа габаритного света.
8 (8А)	Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампы освещения комбинации приборов. Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя. Лампы подсветки выключателей.
9 (16А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации. Элемент обогрева заднего стекла и реле (контакты) его включения
10 (16А)	Звуковой сигнал. Штепсельная розетка для переносной лампы. Плафоны освещения салона. Задние фонари (лампы стоп-сигнала). Задние фонари (противотуманный свет).
13 (8А)	Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения. Реле (контакты) очистителей фар. Электродвигатель смывателя фар.
15 (16А)	Прикуриватель (машинах разных лет выпуска может быть на 10-м или 13-м предохранителе).

По изданию «Своими силами» задние фонари (противотуманный свет) подключены к 13-му предохранителю. 13-й предохранитель имеет номинал 16 ампер, а 10-й — 8 ампер.

Следующие таблица и рисунок для 21214 взяты из книги «Своими силами».

1 (15А)	Реле электробензонасоса (контакты). Электробензонасос.
2 (30А)	Резерв.
3 (15А)	Контроллер.
4 (15А)	Главное реле. Реле электровентиляторов (обмотка). Реле электробензонасоса (обмотка). Датчик скорости автомобиля. Электромагнитный клапан адсорбера. Датчик кислорода. Датчик массового расхода воздуха. Контроллер.

Текст сканировали Alex-Niva и Жустрик, обработал ALER.

10.02.04.

Дополнение от ALK214 (оригинал):

А у меня предохранители СУД расположены так:
1 — вентиляторы 30А
2 — гл. реле и пр. 15А
3 — контроллер 15А
4 — бензонасос 15АПроверял непосредственно на машине по цветам проводов.

И из письма: у меня машина 2000 года (июль). Кстати у alutv машина 2001 года, значит, по крайней мере до конца 2001 года вентиляторы были на одном предохранителе и реле.

Дополнение от andyreal (оригинал):

По предохранителям:
1 — электровентилятор №1 30А
2 — электровентилятор №2 30А
3 — контроллер 20А
4 — бензонасос 15А
Смотрел ещё на нескольких машинах 2003г. выпуска. 3 и 4 предохранители бывают разные (20 или 15А), а 1 и 2 у всех по 30А и отвечают отдельно за каждый вентилятор.

От Ведущего FAQ.

По данным конференции разделение подключения электровентиляторов 21214 на две цепи (два реле и два предохранителя) произошло ко второй половине 2001-го года. Например, такое разделение уже сделано в машине, выпущенной 08.2001 (информацию дал Avenir99).

ALER.

Дополнение от katzyn.

По предохранителям ЭСУД на машинах с контроллером 7.9.7+ слева направо:
1. Вентилятор охлаждения 30A
2. Вентилятор охлаждения 30A
3. Реле зажигания 15A
4. Электробензонасос 15A

Также под обшивкой есть примотанный изолентой к жгуту предохранитель контроллера 7,5A. Вероятно, на машинах с контроллером 7.9.7 назначение предохранителей аналогично.

На машинах с контроллерами 17.9.7/M74 (данные из Информационного письма АвтоВАЗа):
1. Вентилятор охлаждения 30A
2. Вентилятор охлаждения 30A
3. Катушка зажигания, питание управления реле вентиляторов, контроллер, форсунки 15A
4. ДМРВ, ДФ, подогрев обоих ДК, КПА, ДС 15A

Также есть отдельный предохранитель электробензонасоса 15A, расположение которого не указано. Напряжение на предохранители 3 и 4 подаётся через реле зажигания.

Дополнение от yonnex001

В инструкции сказано, что в блоке предохранителей ЭСУД возле левой ноги водителя 5 предохранителей:

Но на самом деле их там 4:

Исчез предохранитель ЭСУД. Но он не совсем исчез, а переместился на новое место. С ним же соседствует и предохранитель АБС (если машина с АБС):

На фото ниже видно? где они теперь находятся: под торпедой, справа от рулевой колонки, над педалью газа. Предохранитель ЭСУД находится за предохранителем АБС, и на фото его не видно. Для ЭСУД используется предохранитель размера medium на 7,5 А (коричневый), для АБС — maxi на 40А (оранжевый):

29. 04.13.

Реле и предохранители ВАЗ 21214, 21314 (Нива 4х4 инжектор) — на сайте лада.онлайн ссылку нашел Fast turtle.

Схема блока предохранителей Нивы (ВАЗ 21214, 21213) инжектор и карбюратор

Автовладельцы хорошо знают, что блок предохранителей ВАЗ 21214, 21213 (Нивы) — это важнейшая деталь, требующая детального изучения. Знание электрической схемы позволяет избежать многих проблем и провести своевременную диагностику поломок. Поскольку семейство существует не одно десятилетие, оно успело пережить ряд радикальных изменений — переход с карбюраторных на инжекторные двигатели, например. Это не повлекло за собой радикального изменения расположения и наполнения монтажных блоков, которых два в салоне и один под капотом.

Блок предохранителей ВАЗ Нива старого и нового образца

Главное отличие схем старых и новых Нив заключено в способе подключения дополнительного монтажного блока, который находится внизу. Если в старых моделях с этой целью задействуется всего два предохранителя, то в обновленных их уже четыре.

В общих чертах разница между двумя блоками выглядит так:

Новый дополнительный блок			Старый дополнительный блок
№ предохранителя	Сила тока (ампер)	За что отвечает	№ предохранителя	Сила тока (ампер)	За что отвечает
11	8	Лампы поворотников, реле-прерыватель поворотников и аварийки	11	8	Резерв
12	8	Реле дневных фар, Лампы дневных фар	12	8	Резерв
13	8	Задние противотуманные огни, их реле	13	8	Противотуманные фары и их реле
14	16	Прикуриватель	14	16	Прикуриватель
15	16	Резерв	15	16	Резерв
16	8	Резерв	16	8	Резерв

Схема предохранителей ВАЗ Нива на инжектор

Нива с инжекторной подачей топлива на сегодняшний день практически полностью вытеснила карбюраторные модели семейства. С переходом к новой системе впрыскивания, производитель постарался максимально снизить неудобства для автовладельца и радикально не менять расположение монтажных блоков, а также наполнение их защитными элементами. Традиционно их два в салоне. Ещё один, в кузове, ответственен за управление мотором.

Блок предохранителей ВАЗ 21214 Нива с описанием

В салоне ВАЗ 21214 Нива с инжекторной подачей топлива присутствует два блока предохранителей. Один из них расположен в традиционном месте – слева от водительской руки и приборной панели. А вот второй находится снизу, у центрального тоннеля, со стороны пассажира. В обновленных моделях именно в этот блок поместили предохранители, ответственные за различные типы фар.

Оба блока соединены между собой. Общее число предохранителей в верхнем из них равно десяти, в то время как внизу их поместили шесть с учетом резервных.

№ предохранителя	Сила тока (ампер)	Электроцепь
F1	16	Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
F2	8	Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателейповорота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3	8	Левый дальний свет, контрольная лампа включения дальнего света
F4	8	Правый дальний свет
F5	8	Левый ближний свет
F6	8	Правый ближний свет
F7	8	Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света
F8	8	Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией
F9	8	Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения
F10	8	Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях
F11/F12	8	Резерв
F13	8	Контакты реле противотуманного света в задних фонарях
F14	16	Прикуриватель
F15/F16	16/8	Резерв

В нижнем дополнительном монтажном блоке ВАЗ Нива можно найти такие элементы электрозащиты:

№ предохранителя	Сила тока (ампер)	За что отвечает
F11	8	Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F12	8	Реле дневных ходовых огней, лампы дневных ходовых огней
F13	8	Лампы и реле заднего противотуманного огня
F14	16	Прикуриватель
F15	16	Резерв
F16	8	Резерв

Помимо двух описанных блоков, в этом автомобиле можно найти также блок предохранителей, ответственных за систему управления силовой установкой. Он находится под панелью приборов с левой стороны кузова. Ориентир – диагностическая колодка. Всего тут поместили 4 элемента:

№ предохранителя	Сила тока (ампер)	Ответственная часть
F1	30	Контакты реле правого электровентилятора
F2	30	Контакты реле левого электровентилятора
F3	15	Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4	15	Элементы обогрева управляющего и диагностического датчиков кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Схема предохранителей ВАЗ 21213 Нива

Заметной разницы в схемах с инжектором по сравнению с ВАЗ 21214 не наблюдается.

Схема предохранителей ВАЗ 2131 Нива

Как и ВАЗ 21214, модель 2131 оснащена двумя монтажными блоками для предохранителей, отвечающих за большинство электроцепей. Один дополнительный блок также оснащен элементами, призванными защитить цепи системы управления мотором.

Схема предохранителей карбюраторной ВАЗ Нивы

Единственное отличие между монтажными блоками Нивами с инжекторной и карбюраторной системами связано с блоком. Он находится под капотом автомобиля в специально выделенном для этого отсеке. Его схема выглядит так:

Расположение предохранителей Нивы 21213

Эта схема актуальна для всех моделей семейства, выпускавшихся с 1997 г. по 1999 г.

Номер	Предназначение
1	Выключатель зажигания
2	Главное реле
3	Катушка БУ
4	Клапан
5	Выключатель карбюратора
6	Резерв

Схема расположения предохранителей ВАЗ 2121 Нива

В модели с инжекторной подачей топлива расположены по такой же схеме, что и в других моделях семейства подобного типа.

Заключение

ВАЗ Нива — одно из самых популярных семейств автомобилей в России, чьи модели сходят с конвейера уже не первое десятилетие. Несмотря на это, схема расположения предохранителей претерпела за последние 20-30 лет не особо радикальные изменения — в связи с переходом с карбюратора на инжектор лишь исчезли те элементы, которые отвечали за управление первым. Благодаря этому автовладельцу несложно запомнить расположение монтажных блоков и их наполнение.

Предохранители и реле Нива 21213

Блоки предохранителей (2 шт.) электрооборудования автомобиля Нива 21213 с карбюраторным двигателем установлены слева от рулевой колонки, под передней панелью.

Предохранители Нива 21213 и защищаемые ими цепи

№1 (16А)

Электродвигатель вентилятора отопителя

Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток кроме исходного

Реле (обмотка) включения обогрева заднего стекла

Электродвигатель омывателя ветрового стекла

Моторедуктор очистителя стекла задней двери

№2 (8А)

Реле и электродвигатель очистителя ветрового стекла

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателей поворота)

Контрольная лампа указателей поворота

Задние фонари (лампы света заднего хода)

Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда АКБ в щитке приборов

Контрольная лампа блокировки дифференциала

Реле-прерыватель и контрольная лампа стояночной тормозной системы

Контрольная лампа недостаточного уровня тормозной жидкости

Контрольная лампа давления моторного масла

Указатель температуры охлаждающей жидкости

Указатель уровня топлива с контрольной лампой резерва

№3 (8А)

Левая фара (дальний свет)

Контрольная лампа дальнего света фар

№4 (8А)

Правая фара (дальний свет)

№5 (8А)

Левая фара (ближний свет)

№6 (8А)

Правая фара (ближний свет)

№7 (8А)

Левый передний фонарь (габаритный свет)

Правый задний фонарь (габаритный свет)

Фонари освещения номерного знака

Контрольная лампа габаритного света

№8 (8А)

Правый передний фонарь (габаритный свет)

Левый задний фонарь (габаритный свет)

Лампы освещения комбинации приборов

Табло подсветки рычагов управления отопителем

Лампы освещения прикуривателя

Лампы подсветки выключателей

№9 (16А)

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации

Элемент обогрева заднего стекла и реле (контакты) его включения

№10 (16А)

Звуковой сигнал

Штепсельная розетка для переносной лампы

Плафоны освещения салона

Задние фонари (лампы стоп-сигнала)

№11 (8А), №12 (8А), №14 (16А), №16 (8А)

Резервные

№13 (8А)

Задние фонари (противотуманный свет)

Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения

Реле (контакты) очистителей фар

Электродвигатель омывателей фар

№15 (16А)

Прикуриватель

Не защищены предохранителями электрические цепи заряда АКБ, система зажигания, система пуска (стартер).

Реле Нива 21213

Три реле электрооборудования Нива 21213 установлены под панелью приборов, справа от рулевой колонки. Это реле типа 113.3747-10. Они управляют включением ближнего света фар, дальнего света фар и обогревом заднего стекла (двери задка).

Два под блоком предохранителей — реле зажигания и реле стартера. Там же может находиться реле включения очистителей и омывателей фар (если таковые имеются).

Примечания и дополнения

— Электродвигатели моторедукторов очистителя ветрового стекла, очистителя заднего стекла, очистители фар (если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

— На автомобилях Нива до 1996 г.в. на предохранителе №2 дополнительно «висел» вольтметр.

— Автомобиль Нива 21214 с инжекторным двигателем оборудован аналогичными блоками предохранителей. Подробнее «Предохранители и реле Нива 21214 инжектор».

Еще статьи по электрооборудованию автомобиля Нива 21213

— Схема подключения стартера 35. 3708 автомобиля Нива 21213

— Провода подрулевых переключателей автомобиля Нива 21213

— Габариты Нива 21213, схема подключения

— Провода задних фонарей Нива 21213

— Стопы Нива 21213, схема подключения

— Плафоны внутреннего освещения Нива 21213, схема подключения

— Схема подключения ближнего и дальнего света фар Нива 21213

— Генератор 9412.3701 Нива 21214, схема подключения

— Поворотники Нива 21213, схема подключения

Предохранитель прикуривателя нива 21213 – АвтоТоп

Схема электрооборудования автомобиля ВАЗ-2121 (Нива)

1. Боковые указатели поворота.
2. Передние фонари.
3. Фары.
4. Электродвигатели очистителей фар.
5. Звуковые сигналы.
6. Реле включения очистителей и омывателя фар.
7. Реле включения ближнего света фар.
8. Реле включения дальнего света фар.
9. Электродвигатель омывателя фар.
10. Датчик недостаточного уровня тормозной жидкости.
11. Штепсельная розетка переносной лампы
12. Датчик контрольной лампы давления масла.
13. Датчик указателя давления масла.
14. Датчик указателя температуры охлаждающей жидкости.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электродвигатели стеклоочистителя.
18. Катушка зажигания.
19. Генератор.
20. Запорный клапан карбюратора.
21. Стартер.
22. Электродвигатель омывателя ветрового стекла.
23. Регулятор напряжения.
24. Реле контрольной лампы заряда аккумуляторной батареи.
25. Аккумуляторная батарея.
26. Реле стеклоочистителя.
27. Дополнительный блок предохранителей.
28. Основной блок предохранителей.
29. Выключатель контрольной лампы стояночного тормоза.
30. Выключатель контрольной лампы блокировки дифференциала.
31. Выключатель света заднего хода.
32. Выключатель контрольной лампы воздушной заслонки карбюратора.
33. Выключатель стоп-сигнала.
34. Электродвигатель отопителя.
35. Реле-прерыватель указателей поворота и аварийной сигнализации.
36. Дополнительный резистор электродвигателя отопителя.
37. Выключатель освещения приборов.
38. Переключатель света фар.
39. Переключатель указателей поворота.
40. Выключатель звуковых сигналов.
41. Переключатель стеклоочистителя.
42. Выключатель омывателя ветрового стекла.
43. Выключатель зажигания.
44. Выключатель наружного освещения.
45. Переключатель отопителя.
46. Выключатель очистителей и омывателя фар.
47. Прикуриватель.
48. Выключатель аварийной сигнализации.
49. Выключатели плафонов, расположенные в стойках дверей.
50. Указатель давления масла с контрольной лампой недостаточного давления.
51. Указатель уровня топлива с контрольной лампой резерва топлива.
52. Тахометр.
53. Контрольная лампа стояночного тормоза.
54. Контрольная лампа заряда аккумуляторной батареи.
55. Контрольная лампа воздушной заслонки карбюратора.
56. Спидометр.
57. Контрольная лампа наружного освещения.
58. Контрольная лампа указателей поворота.
59. Контрольная лампа дальнего света фар.
60. Реле-прерыватель контрольной лампы стояночного тормоза.
61. Контрольная лампа уровня тормозной жидкости.
62. Контрольная лампа блокировки дифференциала.
63. Указатель температуры охлаждающей жидкости.
64. Плафоны.
65. Датчик указателя уровня и резерва топлива.
66. Задние фонари.
67. Фонари освещения номерного знака.

Схема электрооборудования автомобиля ВАЗ-21213 (Нива)

1. Передние фонари
2. Фары
3. Электродвигатель очистителя фар
4. Звуковой сигнал
5. Электродвигатель омывателя фар
6. Электродвигатель омывателя ветрового стекла
7. Генератор
8. Боковой указатель поворота
9. Аккумулятор
10. Электродвигатель отопителя
11. Доп.резистор электородвигателя отопителя
12. Реле-прерыватель очистителя ветрового стекла
13. Стартер
14. Электродвигатель очистителя ветрового стекла
15. Концевой выключатель карбюратора
16. Электромагнитный клапан карбюратора
17. Блок управления ЭПХХ
18. Коммутатор
19. Свечи зажигания
20. Трамблер (распределитель зажигания
21. Датчик давления масла
22. Датчик температуры
23. Розетка переноски
24. Катушка зажигания
25. Датчик уровня торм. жидкости
26. Реле включения очистителей и омывателя фар
27. Реле включения обогрева заднего стекла
28. Реле дальнего света фар
29. Реле ближнего света фар
30. Реле включения зажигания
31. Реле включения стартера
32. Выключатель лампы блокировки дифференциала
33. Переключатель наружного освещения
34. Прикуриватель
35. Выключатель стоп-сигнала
36. Выключатель света заднего хода
37. Реле-прерыватель указателя поворотов и ав.сигнализации
38. Основной блок предохранителей
39. Дополнительный блок предохранителей
40. Лампа подсветки рычажков отопителя
41. Выключатель заднего противотуманого фонаря
42. Выключатель обогрева заднего стекла
43. Переключатель эл.двигателя отопителя
44. Переключатель очистителя и омывателя заднего стекла
45. Выключатель аварийной сигнализации
46. Выключатель зажигания
47. Контрольная лампа воздушной заслоки карбюратора
48. Регулятор освещения приборов
49. Подрулевой рычажный переключатель
50. Выключатель контрольной лампы заслонки карбюратора
51. Электродвигатель омывателя заднего стекла
52. Дверной выключатель плафонов
53. Плафоны освещения салона
54. Комбинация приборов
55. Фонари освещения номерного знака
56. Выключатель лампы ручника
57. Датчик уровня бензина
58. Задние фонари
59. Электродвигатель очистителя заднего стекла
60. Обогрев заднего стекла

Схема электрооборудования автомобиля ВАЗ-21214М (Нива)

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель ВАЗ-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм 2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель ВАЗ-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей». Мощные потребители (стартер, фары, электродвигатели вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители системы впрыска (двигатель ВАЗ-21214) находятся в отдельном блоке на левой боковине под панелью приборов.

Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска (см. также Система управления впрыскового двигателя).

При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе).

Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.

Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару.

Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Цепи, защищаемые плавкими предохранителями

№ предохранителя

Электродвигатель вентилятора отопителя.
Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного.
Реле (обмотка) включения обогрева стекла двери задка.
Электродвигатели очистителя и омывателя стекла двери задка.
Электродвигатель омывателя ветрового стеклаРеле и электродвигатель очистителя ветрового стекла.
Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота).
Контрольная лампа указателей поворота.
Задние фонари (лампы света заднего хода).
Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*.
Контрольная лампа блокировки дифференциала.
Реле-прерыватель и контрольная лампа стояночной тормозной системы.
Контрольная лампа недостаточного уровня тормозной жидкости.
Контрольная лампа давления масла.
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с контрольной лампой резерва.
ТахометрЛевая фара (дальний свет).
Контрольная лампа дальнего света фарПравая фара (дальний свет)Левая фара (ближний свет)Правая фара (ближний свет)Левый передний фонарь (габаритный свет).
Правый задний фонарь (габаритный свет).
Фонари освещения номерного знака.
Контрольная лампа габаритного светаПравый передний фонарь (габаритный свет).
Левый задний фонарь (габаритный свет).
Лампы освещения комбинации приборов.
Табло подсветки рычагов управления отопителем.
Лампы освещения прикуривателя.
Лампы подсветки выключателейУказатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.
к оглавлениюследующая страница »
21.1. Общие сведения

Где расположены блоки и реле в Нива 21214 и 21213

Обозначения предохранителей и их предназначение

Описание верхней секции:

Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
Дальний свет (правая фара).
Ближний свет (левая фара).
Ближний свет (правая фара).
Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
Габариты (правая сторона), подсветка панели приборов.
Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
Стоп-сигналы, освещение салона, клаксон.

Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

Хранение вставки по 8А
Аналогично предыдущему.
Противотуманные задние огни.
Прикуриватель.
Хранение вставки на 16А.
Аналогично на 8А.

Пуск электромотора вентилятора справа (30А).
Аналогичная позиция для левой стороны.
Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
Разъем для диагностики работы системы впрыска.

Блоки реле

Зажигание.
Система запуска ДВС.
Правый вентилятор радиатора.
Аналогичный левый вентилятор.
Работа топливного насоса.
ПР питания бензонасоса (15А).

Полезное видео

При замене блока целиком важно записать расположение и маркировку проводов на старом. Сами предохранители меняются без каких-либо проблем. Главное, снять клеммы с аккумулятора, чтобы не было поражения электротоком. Важно обратить внимание – если новый предохранитель сгорает сразу после установки и проверки работоспособности, то повреждена проводка конкретной цепи.

Блок предохранителей ВАЗ / Lada 21213, 21214 (Нива)

Номер	Номинальный ток, A	Назначение предохранителя

Блок предохранителей находится в салоне под панелью управления с левой стороны.
Блок предохранителей расположенных под панелью управления (основной блок)
1	16	Вентилятор отопителя — электродвигатель Очиститель фар и электродвигатель очистителя фар при всех положениях щеток, за исключением исходного Обогрев заднего стекла — реле включения (обмотка) Очиститель и омыватель заднего стекла Омыватель ветрового стекла
2	8	Указатель поворота, реле прерыватель указателя поворота и аварийной сигнализации — режим указателя поворота Фонари заднего хода Очиститель ветрового стекла (моторедуктор и реле) Генератор — обмотка возбуждения Контрольные лампы: уровень тормозной жидкости, давление масла, воздушная заслонка карбюратора, стояночный тормоз Указатель температуры охлаждающей жидкости Указатель уровня топлива, контрольная лампа резерва Вольтметр
3	8	Дальний свет — левая фара, контрольная лампа панели управления
4	8	Дальний свет — правая фара
5	8	Ближний свет — левая фара
6	8	Ближний свет — правая фара
7	8	Габаритные огни: левый передний и правый задний, контрольная лампа панели приборов Освещение номерного знака
8	8	Габаритные огни: правый передний и левый задний Подсветка: панель приборов, прикуриватель, выключатели и переключатели салона
9	16	Указатель поворотов и реле прерыватель аварийной сигнализации Контрольная лампа аварийной сигнализации Обогрев заднего стекла: нагревающий элемент и реле включения (контакты)
10	16	Звуковой сигнал Штепсельная розетка Освещение салона Стоп-сигнал — задние фонари
12 (13)	8	Противотуманные фонари — задние Очиститель фар — электродвигатель: момент пуска, момент прохождения щеток исходного положения
16 (15)	16	Прикуриватель
Для ВАЗ-21214 предохранители системы впрыска находятся в отдельном блоке с левой стороны под панелью приборов
1	30	Вентиляторы охлаждения
2	15	Электробензонасос
3	15	Блок управления
4	15	Главное реле системы впрыска

Схема предохранителей на

Лада Нива »Схема предохранителей

Электрооборудование автомобиля защищено предохранителями, расположенными под панелью приборов слева от рулевой колонки.

№	А	Защищенные цепи
1	16	Внутренние фонари, Звуковые сигналы, Патрон контрольной лампы, Прикуриватель, Лампы стоп-сигнала
2	8	Стеклоочиститель и его реле, Электродвигатель обогревателя, Электродвигатель омывателя лобового стекла, Реле стеклоочистителя и омывателя (при не нажатой кнопке переключателя стеклоочистителя и омывателя фар), Электродвигатели очистителя фар во всех положениях щетки стеклоочистителя, кроме исходного положения
3	8	л.H. фара (дальний свет) и контрольная лампа
4	8	Правая фара (дальний свет)
5	8	Левая фара (ближний свет)
6	8	Правая фара (ближний свет)
7	8	Левый габаритный свет (габаритный свет), Контрольная лампа габаритного света, Р.Задний фонарь (габаритный свет), Фонарь правого номерного знака
8	8	Правый габаритный свет (габаритный свет), Левый фонарь номерного знака, Фонарь прикуривателя, Левый задний фонарь (габаритный свет), Приборные фонари
9	8	Манометр и контрольная лампа давления масла, Указатель температуры охлаждающей жидкости, Указатель уровня топлива с контрольной лампой низкого уровня топлива, Контрольная лампа стояночного тормоза, Контрольная лампа низкого уровня тормозной жидкости, Указатели поворота и контрольная лампа, Предупреждение о воздушной заслонке карбюратора лампа, Контрольная лампа отсутствия заряда аккумулятора, Запорный клапан карбюратора, Тахометр, Задний фонарь (задний фонарь), Контрольная лампа блокировки дифференциала
10	8	Регулятор напряжения, Обмотка возбуждения генератора
11	–	–
12	8	Стеклоочиститель и омыватель фар (при нажатой кнопке управления), Электродвигатель омывателя фар, Электродвигатели очистителя фар при запуске и при прохождении щеток стеклоочистителя через исходное положение.
13	–	–
14	–	–
15	–	–
16	8	Выключатель сигнала бедствия и указатели поворота в режиме бедствия

Лада Нива — схема предохранителей

Год выпуска:

Панель предохранителей в панели приборов

Лада Нива — схема блока предохранителей

№	А	Защищенные цепи
1	16	Внутренние фонари, Звуковые сигналы, Патрон контрольной лампы, Прикуриватель, Лампы стоп-сигнала
2	8	Стеклоочиститель и его реле, Электродвигатель обогревателя, Электродвигатель омывателя лобового стекла, Реле стеклоочистителя и омывателя (при не нажатой кнопке переключателя стеклоочистителя и омывателя фар), Электродвигатели очистителя фар во всех положениях щетки стеклоочистителя, кроме исходного положения
3	8	л.H. фара (дальний свет) и контрольная лампа
4	8	Правая фара (дальний свет)
5	8	Левая фара (ближний свет)
6	8	Правая фара (ближний свет)
7	8	Левый габаритный свет (габаритный свет), Контрольная лампа габаритного света, Правый задний фонарь (габаритный свет), Правый фонарь номерного знака
8	8	р.Габаритный фонарь (габаритный свет), Фонарь номерного знака левый, Фонарь прикуривателя, Задний фонарь левый (габаритный свет), Фонари приборной панели
9	8	Манометр и контрольная лампа давления масла, Указатель температуры охлаждающей жидкости, Указатель уровня топлива с контрольной лампой низкого уровня топлива, Контрольная лампа стояночного тормоза, Контрольная лампа низкого уровня тормозной жидкости, Указатели поворота и контрольная лампа, Предупреждение о воздушной заслонке карбюратора лампа, Контрольная лампа отсутствия заряда аккумулятора, Запорный клапан карбюратора, Тахометр, Задний фонарь (задний фонарь), Контрольная лампа блокировки дифференциала
10	8	Регулятор напряжения, Обмотка возбуждения генератора
11	–	–
12	8	Стеклоочиститель и омыватель фар (при нажатой кнопке управления), Электродвигатель омывателя фар, Электродвигатели очистителя фар при запуске и при прохождении щеток стеклоочистителя через исходное положение.
13	–	–
14	–	–
15	–	–
16	8	Выключатель сигналов бедствия и указатели поворота в режиме бедствия

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

LADA Niva 1700 Part3

Глава 7.Электрическая система Электропроводка и предохранители Электрическая система имеет однопроводное заземление с отрицательной клеммой. Принципиальная электрическая схема автомобиля показана на рис. 7-1. Большинство электрических цепей получают питание при включении зажигания. Независимо от положения переключателя зажигания доступны следующие функции: звуковой сигнал, стоп-сигнал, прикуриватель, внутренние лампы, контрольная лампа, аварийные мигалки, внешнее освещение и дальний свет. Большинство электрических цепей автомобиля защищены предохранителями, которые расположены под лицевой панелью с левой стороны рулевой колонки (рис.7-2). Отсутствуют предохранители цепей зарядки аккумулятора, зажигания и запуска двигателя (стартера и генератора), реле дальнего / ближнего света. В дополнительном блоке предохранителей предусмотрены дополнительные предохранители 11, 12, 14, 16, которые можно использовать для альтернативных технических характеристик автомобиля. Перед заменой перегоревшего предохранителя выявите и устраните причину. Прежде чем пытаться диагностировать любую электрическую неисправность, обратитесь к Таблице 7-1, чтобы изучить соответствующую электрическую схему, защищенную с помощью вышедшего из строя предохранителя. Таблица 7-1 Цепи, защищенные предохранителями Предохранитель №1 (16) 8 (8) 7 (8) Левый передний фонарь (боковой габаритный фонарь) Правый передний фонарь (боковой габаритный фонарь) Фонарь освещения номерного знака Боковой габаритный световой сигнал Правый задний фонарь (боковой габаритный фонарь) Левый задний фонарь (габаритный фонарь) Подсветка панели приборов Контрольная лампа подсветки отопителя Подсветка прикуривателя Подсветка переключателя Указатели поворота и реле аварийной сигнализации (режим аварийной световой сигнализации) Нагревательный элемент задней двери и реле включения (контакты ) Гнездо контрольной лампы Внутренние фонари Задние фонари (лампы стоп-сигналов) Задние фонари (противотуманные фары) Электродвигатели очистителей фар при запуске и при переходе рычагов стеклоочистителя в исходное положение Реле очистителя фар (контакты) Электродвигатель омывателя фар Прикуриватель

9 (16 )

10 (16)

13 (8)

15 (16)

Цепь защищена Электродвигатель вентилятора обогревателя Реле (обмотка) стеклоочистителей фар и электродвигатели очистителей фар во всех положениях стеклоочистителей, кроме начального Таймер подогрева Реле двери (обмотка) Электродвигатели очистителя / омывателя задней двери Электродвигатель омывателя ветрового стекла Реле и электродвигатель стеклоочистителя Реле указателей поворота и указателей поворота (режим индикации поворота) Контрольная лампа указателя поворота Задние фонари (лампа заднего хода) Обмотка генератора (при запуске двигателя) и низкий Контрольная лампа аккумуляторной батареи * Контрольная лампа блокировки дифференциала Контрольная лампа реле и включения стояночного тормоза Контрольная лампа низкого уровня тормозной жидкости Контрольная лампа давления масла Указатель температуры охлаждающей жидкости Контрольная лампа низкого уровня топлива и запаса топлива Тахометр Левая фара (дальний свет) Контрольная лампа дальнего света Правая- Ручная фара (дальний свет) Левая фара (ближний свет) Правая фара (дальний свет)

________________________________________ * Автомобили до 1996 года оснащались вольтметром (защищенным предохранителем №2) вместо соответствующей сигнальной лампы в приборе кластер.

2 (8)

На всех схемах подключения, рассматриваемых в главе «Электрическая система», буквы используются для обозначения соответствующего цветового кода: первая буква остается для кода цвета провода, а вторая буква — для кода цвета индикатора. (Таблица 7-2). Таблица 7-2 Цветовые коды предохранителей Буква Цвет Белый Синий Желтый Зеленый Коричневый Оранжевый Красный Розовый Серый Черный

3 (8)

4 (8) 5 (8) 6 (8)

ПРЕДУПРЕЖДЕНИЕ. При ремонте автомобиля или его электрической системы всегда отсоединяйте отрицательный провод аккумуляторной батареи.При замене предохранителей или проверке проводки никогда не используйте предохранители, отличные от тех, которые указаны для конкретной модели автомобиля, так как это может повредить токопроводящие дорожки в блоке предохранителей и реле. 135

Рис.7-1. Электрооборудование автомобиля ВАЗ-21213: 1 — фара передняя левая; 2 — фары; 3 — электродвигатель стеклоочистителя левой фары; 4 — рог; 5 — соленоид отсечки топлива; 6 — выключатель холостого хода; 7 — электродвигатель омывателя фар; 8 — электродвигатель стеклоочистителя правой фары; 9 — фара передняя правая; 10 — повторители боковые; 11 — аккумулятор; 12 — электродвигатель отопителя; 13 — дополнительный резистор электродвигателя отопителя; 14 — выключатель контрольной лампы блокировки дифференциала; 15 — реле стеклоочистителя; 16 — стартер; 17 — электродвигатель стеклоочистителя; 18 — генератор; 19 — электродвигатель омывателя ветрового стекла; 20 — блок управления соленоидом отсечки топлива; 21 — свечи зажигания; 22 — распределитель зажигания; 23 — модуль контроля искры; 24 — катушка зажигания; 25 — блок датчика температуры; 26 — датчик контрольной лампы давления масла; 27 — патрон контрольной лампы; 28 — выключатель контрольной лампы уровня тормозной жидкости; 29 — реле стеклоочистителя / омывателя фар; 30 — реле обогрева заднего стекла; 31 — реле дальнего света; 32 — реле ближнего света; 33 — реле выключателя зажигания; 34 — реле стартера; 35 — блок дополнительных предохранителей; 36 — главный блок предохранителей; 37 — реле указателей поворота; 38 — выключатель фонарей заднего хода; 39

136

— выключатель стоп-сигнала; 40 — прикуриватель; 41 — выключатель наружного освещения; 42 — отопитель контролирует освещение; 43 — выключатель заднего противотуманного света; 44 — выключатель обогрева заднего стекла; 45 — выключатель электродвигателя отопителя; 46 — переключатель стеклоочистителя / омывателя заднего стекла; 47 — выключатель аварийной сигнализации; 48 — выключатель зажигания; 49 — выключатель освещения приборов; 50 — выключатель стеклоочистителя; 51 — выключатель омывателя лобового стекла и стеклоочистителя / омывателя фар; 52 — выключатель звукового сигнала; 53 — выключатель указателей поворота; 54 — выключатель фар; 55 — выключатель контрольной лампы воздушной заслонки; 56 — контрольная лампа воздушной заслонки; 57 — выключатели освещения подъезда; 58 — освещение салона; 59 — электродвигатель омывателя заднего стекла; 60 — комбинация приборов; 61 — выключатель контрольной лампы стояночного тормоза; 62 — блок датчика уровня топлива и запаса топлива; 63 — задние фонари; 64 — фонарь освещения номерного знака; 65 — электродвигатель очистителя заднего стекла; 66 — элемент обогрева заднего стекла; — расположение контактов в разъеме комбинированного переключателя на рулевой колонке

137

Сухая аккумуляторная батарея — ввод в эксплуатацию На заводе автомобили оснащены аккумуляторными батареями, готовыми к эксплуатации, т.е.е. аккумуляторы залиты электролитом и полностью заряжены. Сменные батареи могут поставляться сухими, без электролита. Чтобы использовать такую батарею, сначала удалите все временные заглушки или малярную ленту. Затем с помощью воронки (из стекла или кислотостойкого пластика) медленно заполните аккумулятор электролитом (при 25 ° С) 1,28 г / см3 для нормального климата или 1,23 г / см3 для тропиков. Все процедуры, необходимые для активации батареи, должны выполняться при температуре окружающей среды (2510). Подождите 20 минут, чтобы внутренние пластины и сепараторы хорошо пропитались электролитом.Затем проверьте напряжение АКБ без нагрузки.

Рис.7-2. Предохранители

Аккумулятор Технические характеристики Аккумулятор. . . . . . . . . . . . . . . . . . . . . . . . . . 6-55, необслуживаемый Максимальное напряжение, вольт. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Максимальная емкость (при 20-часовой скорости разряда и начальной температуре электролита (272), ампер-час …,,,,,,,,,,,,,,,,,,,,,,,,,,,, … 55, что 20-часовая скорость разряда) ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,.. . . . . 2,75 Номинальный ток холодного пуска (при работающем стартере и температуре электролита -18). . . . . . . . . . . . . . . . . . . . . . 255

Батарея готова к работе, когда ее напряжение составляет не менее 12,5 В. При значениях ниже 12,5 В, но выше 10,5 В аккумулятор следует зарядить до выходного напряжения, указанного производителем. Батарея отклоняется, когда напряжение равно или ниже 10,5 вольт. Насыщение внутренних пластин и сепараторов обычно приводит к более низкому уровню электролита.Поэтому долейте аккумулятор электролитом с исходной удельной массой, прежде чем устанавливать его на автомобиль. Всегда перезаряжайте аккумулятор после того, как он залит электролитом в следующих случаях: — аккумулятор изначально будет эксплуатироваться в тяжелых условиях, в холодную погоду, при частых запусках двигателя и т. Д .; — аккумулятор хранился более 12 месяцев со дня изготовления.

Диагностика неисправностей Причина Устранение Разряд аккумуляторной батареи во время работы 1. Проскальзывание приводного ремня генератора 2. Загрязнение поверхности аккумуляторной батареи 3.Повреждена изоляция в системе электрооборудования (скорость разряда превышает 11 м при отключенной нагрузке) 4. Слишком много аксессуаров, установленных владельцем транспортного средства 5. Неисправен генератор 6. Загрязнение электролита 1. Отрегулируйте натяжение ремня 2. Очистите поверхность аккумуляторной батареи 3. Найдите утечку в аккумуляторной батарее и устраните ее. ситуация

Уровень электролита — проверка Уровень электролита во всех элементах батареи должен поддерживаться между отметками MIN MAX на полупрозрачном корпусе батареи. Никогда не пытайтесь использовать аккумулятор с уровнем электролита ниже отметки MIN.В процессе эксплуатации автомобиля уровень электролита постепенно снижается за счет испарения воды. Для доливки батареи следует использовать только дистиллированную воду. Если предполагается, что утечка является причиной низкого уровня электролита, всегда добавляйте электролит того же удельного веса, что и оставшийся в аккумуляторном элементе. При переполнении удалите излишки электролита с помощью резиновой груши с наконечником из черного дерева.

4. Отключите новых потребителей электроэнергии 5. Проверьте генератор 6. Зарядите аккумулятор, слейте электролит, промойте, залейте новый электролит и зарядите аккумулятор 7.Короткое замыкание между пластинами 7. Замените аккумулятор 8. Уровень электролита ниже верхней пластины 8. Восстановите уровень электролита, край Электролит на крышке аккумулятора 1. Слишком высокий уровень электролита, вызывающий утечку 2. Утечка электролита через трещины в корпусе аккумулятора 3. Кипение электролита из-за чрезмерного напряжение генератора 4. Кипение электролита из-за сульфатации пластин 1. При необходимости долейте электролит 2. Замените батарею 3. Замените генератор 4. Замените батарею

Проверка уровня заряда батареи Всегда измеряйте заряд батареи ареометром (ареометром) во время обслуживания или в случае необходимости. батареи вышли из строя.Одновременно измерьте температуру, чтобы учесть температурную корреляцию (Таблица 7-3) показаний ареометра.

138

Таблица 7-3 Значения температурной поправки к показаниям ареометра для измерения плотности электролита Температура электролита, от -40 до -26 от -25 до -11 от -10 до +4 от +5 до +19 от +20 до +30 от +31 до + 45 Значение коррекции, г / см3 -0,04 -0,03 -0,02 -0,01 0.

Почему продолжает перегорать предохранитель прикуривателя?

Предохранители рассчитаны на безопасный выход из строя до того, как повредят проводку или устройства в вашем автомобиле.Так что, если предохранитель прикуривателя продолжает перегорать снова и снова, это очень хороший признак того, что существует какая-то основная проблема, которую необходимо решить. Проблема может быть в розетке прикуривателя, в устройстве, которое вы пытаетесь подключить, или даже в проводке прикуривателя.

Единственный способ исправить это так, чтобы предохранитель прикуривателя перестал перегорать, — это проверять все возможные точки неисправности, пока вы не определите проблему. Но что бы вы ни делали, даже не думайте о замене предохранителя прикуривателя на более мощный предохранитель .В зависимости от характера вашей проблемы замена предохранителя на версию с более мощным усилителем может привести к повреждению блока предохранителей, расплавлению проводов или даже к возгоранию.

Как работают зажигалки?

Автомобильные зажигалки — это простые устройства, которые очень мало изменились за десятилетия. Два основных компонента — это розетка, которая подключается как к источнику питания, так и к заземлению, и съемный пластиковый или металлический корпус, содержащий свернутую в спираль металлическую полосу.

В большинстве случаев внутренняя стенка розетки заземлена, а штырь в центре подключен к источнику питания с предохранителем.Когда вы вставляете зажигалку в розетку, через свернутую в спираль металлическую полосу проходит ток, что приводит к ее нагреву.

При нормальных обстоятельствах можно ожидать, что прикуриватель потребляет примерно 10 ампер, а цепи прикуривателя обычно имеют предохранители на 10 или 15 ампер. Это позволяет подключать зарядные устройства для телефонов и другие устройства, потребляющие менее 10 или 15 ампер, в зависимости от предохранителя в вашем конкретном автомобиле.

Как гнезда прикуривателя, так и специальные гнезда для аксессуаров на 12 В можно использовать для питания 12-вольтных устройств и адаптеров питания.Поэтому, если у вас есть 12-вольтовая розетка для аксессуаров в отдельной цепи, в которой постоянно вырываются предохранители, процедура диагностики будет примерно такой же.

Почему перегорают предохранители прикуривателя?

Как выглядит перегоревший предохранитель. Тайденс Дэвис / Flickr / Creative Commons (CC BY 2.0)

Предохранители прикуривателя, как и все автомобильные предохранители, перегорают, когда цепь потребляет больше силы тока, чем рассчитан предохранителем. Если предохранитель прикуривателя рассчитан на 15 ампер, то при потреблении более 15 ампер он перегорит.Если вы замените его другим предохранителем на 15 ампер, а что-то в цепи по-прежнему потребляет более 15 ампер, предохранитель просто снова перегорит.

Может показаться, что самым простым решением будет просто заменить предохранитель на 15 А предохранителем большего размера, но на самом деле это очень опасно. Хотя проводка в цепи прикуривателя может выдерживать ток чуть более 15 ампер, нет никакой гарантии, что это действительно так. И если проблема в вашей цепи на самом деле связана с коротким замыканием, установка предохранителя большего размера может привести к нагреву проводки до точки, при которой она может расплавиться или даже вызвать пожар.

Хотя вы можете купить автоматический выключатель как прямую замену предохранителю, который продолжает перегорать, это также плохая идея, особенно если в цепи есть короткое замыкание. Эти автоматические выключатели полезны в некоторых приложениях и имеют определенные диагностические цели, но использовать их для преднамеренной перегрузки цепи прикуривателя не рекомендуется.

Проверьте гнездо прикуривателя на наличие посторонних предметов

Существует множество причин, по которым предохранитель прикуривателя постоянно срабатывает, но одна из наиболее распространенных и часто упускаемых из виду — это присутствие постороннего предмета в розетке.Поскольку гнезда прикуривателя сконструированы таким образом, что весь корпус металлического цилиндра заземлен, а центральный штифт горячий, на удивление легко закоротить цепь.

В некоторых автомобилях рядом с гнездом прикуривателя есть держатели для мелочи или универсальные лотки, что делает опасно легким падение монеты. Если это произойдет, монета может коснуться как заземленного цилиндра, так и горячего штифта внутри розетке и вызвать короткое замыкание.

Другие металлические предметы, такие как скрепки или даже кусочки старых зарядных устройств для телефонов, также могут застрять в гнезде прикуривателя.В некоторых случаях вы можете обнаружить, что такой объект не всегда вызывает короткое замыкание, но вставка прикуривателя или 12-вольтового адаптера питания приводит к немедленному срабатыванию предохранителя.

Если вы заглянете внутрь гнезда прикуривателя с фонариком и увидите посторонний предмет, скорее всего, его удаление решит вашу проблему. На всякий случай убедитесь, что вы сняли предохранитель прикуривателя , прежде чем лезть внутрь гнезда, чтобы удалить посторонний предмет.Затем вы можете установить новый предохранитель и проверить, не перегорел ли он.

Проверьте устройство, которое вы хотите запитать от прикуривателя

Существует жесткое ограничение на ток, который вы можете получить от розетки прикуривателя или любой 12-вольтовой розетки для аксессуаров. Если устройство, которое вы хотите включить через прикуриватель, потребляет больше силы тока, то простой факт: предохранитель сгорает каждый раз, когда вы его подключаете.

В большинстве случаев в цепях прикуривателя используются предохранители на 15 А, но вы можете проверить блок предохранителей в своем автомобиле, чтобы убедиться.Затем вы захотите проверить устройство, которое вы пытаетесь подключить, чтобы узнать, сколько силы тока оно потребляет. Зарядные устройства для сотовых телефонов обычно предназначены для работы с гнездами прикуривателя без перегорания предохранителя, но другие устройства, такие как инверторы прикуривателей, могут легко перегрузить цепь.

Даже если ваше 12-вольтовое устройство, зарядное устройство, адаптер или инвертор рассчитано на потребление менее 15 А, все равно стоит проверить вилку. Если вилка сломана, изношена или на ней что-то прилипло, подключение к розетке может вызвать прямое короткое замыкание между питанием и массой внутри гнезда прикуривателя.

Если вы когда-либо пытались подключить к прикуривателю только одну вещь, возможно, стоит попробовать другое зарядное устройство или адаптер на 12 В, чтобы исключить проблему с тем, которое вы использовали. Или вы также можете использовать омметр для проверки внутреннего короткого замыкания в вашем адаптере.

Проблемы со схемой прикуривателя

В большинстве случаев перегорание предохранителя прикуривателя вызвано какой-то внешней проблемой. Однако всегда возможно, что вы столкнулись с внутренней проблемой.Если предохранитель всегда перегорает, даже не вставляя что-либо, и вы убедились, что внутри розетки нет посторонних предметов, значит, проблема в другом месте цепи.

Чтобы полностью исключить проблему с самой розеткой, вы можете снять ее и посмотреть, не перегорел ли предохранитель. Это приложение, в котором предохранитель автоматического выключателя действительно может быть полезен, поскольку многократное пережигание предохранителей для сужения источника вашей проблемы может стать дорогостоящим.

Этот тип проблемы также будет легче диагностировать, если вы сможете отследить электрическую схему для вашего конкретного автомобиля, поскольку она покажет вам любые компоненты, кроме прикуривателя, которые также находятся в той же цепи.Отключение каждого из этих компонентов по очереди, если таковые имеются, также может быть полезно для определения источника короткого замыкания.

Другой вероятной причиной такого типа проблем является короткое замыкание в проводе питания. По сути, это означает, что провод питания, который подключается к прикуривателю, мог потереться или прожечь и вступить в контакт с металлом где-то за приборной панелью. Вы можете найти этот тип короткого замыкания, проверив непрерывность между проводом питания прикуривателя и массой.

Обнаружение короткого замыкания

В зависимости от вашего конкретного автомобиля может быть чрезвычайно сложно найти место для короткого замыкания этого типа. Короткое замыкание может быть расположено в труднодоступном месте, которое вы не сможете найти, не сняв радио, элементы управления HVAC или даже приборную панель.

Хотя в автомобильной промышленности есть устройства для обнаружения коротких замыканий, это не тот инструмент, который у всех будет под рукой. В некоторых случаях самым простым решением может быть просто оставить предохранитель прикуривателя постоянно и подключить новый провод питания к гнезду прикуривателя.

Ремонт неисправной цепи прикуривателя

Если вы решили подключить к гнезду прикуривателя новый провод питания, очень важно использовать провода подходящего сечения. Также жизненно важно установить соответствующий предохранитель, если вы решите пойти по этому пути. В некоторых случаях вы можете использовать пустое место в блоке предохранителей, а в других случаях единственный вариант — проложить провод питания непосредственно к батарее.

В обеих этих ситуациях неиспользование подходящего предохранителя может легко привести к электрическому возгоранию.И в любом случае прокладка нового провода питания должна быть вашим последним средством после того, как вы исключили любую другую потенциальную причину повторного сгорания предохранителя прикуривателя.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

Предохранитель датчика детонации

предохранитель датчика детонации Зажигание Датчик детонации детонации NTK®. Датчик детонации (KS) [Bank 1] 13. Сохранить долю. Нет. См. Эту ветку о том, почему. Мигающий указатель поворота.10 августа 2012 года я получил CEL, в котором говорилось о неисправности цепи датчика детонации P0325. У меня Toyota Avalon XLS 2002 года выпуска. Затем PCM замедлит угол опережения зажигания, чтобы защитить двигатель. Предохранитель. грамм. Если выкидывает код датчика детонации, значит датчик детонации неисправен. Неисправность может быть вызвана разными причинами: Внутреннее короткое замыкание; Обрывы в проводке; Короткое замыкание проводки 4 дня назад Схема датчика детонации Что нового · Схема подключения токовой петли · Блок предохранителей Mini Cooper Прикуриватель · Топливный фильтр Fd Rx7 · Chevy Traverse 18 февраля 2021 г. 2000 Схема подключения датчика детонации Nissan Pathfinder 1997 Блок предохранителей gmc safari 1997 Блок предохранителей ford ranger диаграмма 1997 grand marquis ac.13.11.2020 получите скидку 10% на эти датчики с кодом купона LSA3BAR Датчик детонации на Toyota Avalon XLS 2 Answers 2002 года. 0L Датчик детонации двигателя и комплект ремня безопасности: 2003: Hummer: h3: Hummer h3 V8 6 Другие названия: Датчик TPMS, Датчик давления в шинах, Датчик системы контроля давления в шинах, Узел клапана Шина Другие названия Заменяет: 42607-04010, 42607-0C010, 42607-AD010 Описание: Такома. Питание 12 В начинается с предохранителя №15, красный / черный провод идет к переднему правому датчику кислорода, а синий / желтый провод идет к клемме № 119 компьютера двигателя.Его иногда называют датчиком детонации Toyota. Наши запчасти и аксессуары Toyota заказываются непосредственно у официальных дилеров Toyota, стратегически расположенных по всей территории США. Ford F-150 2003 года имеет 2 различных блока предохранителей: Схема панели предохранителей в салоне; Схема блока распределения питания * Схемы блока предохранителей Ford F-150 меняются с годами, выберите подходящий год для вашего автомобиля: P13C8; BMW 168A60 Датчик детонации 2, электрический: вход сигнала B, короткое замыкание на плюс P13C7; BMW 168A61 Датчик детонации 2, электрический: вход сигнала B, короткое замыкание на массу P0328; BMW 168A70 Датчик детонации, сигнал: двигатель слишком громкий механически или KS за пределами допуска (чувствительности) Страница 55: Контроль неисправности датчика положения кулачка ИНФОРМАЦИЯ Технические советы Контроль отказа датчика положения кулачка Контроль отказа датчика положения кулачка активируется при следующих условиях.Предохранитель датчика детонации Chevy Silverado. Автомобиль или мини-фургон Ford 8L — это двухпроводной реакторный тип. Разработанный в соответствии со строгими спецификациями оригинального оборудования, он обязательно будет соответствовать и функционировать автономному жгуту проводов Swap Specialties 24x для GM Gen3 4. Аппаратное обеспечение EFI. Датчик температуры масла CVVT (OTS) 20 Блок предохранителей напольной консоли расположен на стороне пассажира напольной консоли за передней панелью. Нет, не думаю, это как будто нет предохранителя для датчика температуры охлаждающей жидкости. 17 февраля 2021 г. · Номер датчика говорит нам, где в выхлопной системе установлен датчик O2 или датчик температуры выхлопных газов.Он воспринимает вибрации, вызванные детонацией или детонацией двигателя. Датчик кислорода Ford Explorer 2007 года выпуска. Единственный способ исправить неисправный датчик детонации — заменить его. Наконец, мы заказали заводской датчик детонации и комплект ремня безопасности, и код исчез. 723. Свет двигателя для датчика детонации загорелся несколько месяцев назад, и я откладывал его, потому что я взял его в магазин, и они хотели более 1300 долларов, чтобы сделать оба детонации 05 января 2021 г. · Расположение датчика детонации для Ford 2002 года. Источник рейнджеров: ww2. Ребята подключают резисторы на 180 кВт к датчикам детонации, чтобы заставить компьютер думать, что датчик детонации исправен.Датчик детонации часто крепится болтами по центру стенки блока цилиндров. Предварительно установлены два контакта ECU. Я подозреваю, что вы могли бы сделать то же самое, просто выяснить, каково сопротивление работающего датчика детонации. В условиях обедненной смеси может произойти детонация в двигателе. Номер детали: CEI-109081. Пошел вперед и все разобрал, чтобы достать датчики детонации. P0332 Датчик детонации № 99. Батарейный ящик. Антенна. Электромагнит останова двигателя и датчик дизельного двигателя Плавкий предохранитель PARK LP # 12 30A Реле габаритных огней.Для меня самое интересное в датчике детонации — это то, что к нему идет только один провод. Датчик положения распределительного вала (CMPS) [ряд 1 / впуск] 8. Датчик низкого уровня охлаждающей жидкости находится в радиаторе со стороны пассажира. Датчик давления в топливном баке (FTPS) 15. Поделиться. Блок предохранителей расположен. 7. 4 января 2021 г. · Датчик детонации двигателя предназначен для обнаружения этих незапланированных взрывов и отправки сигнала напряжения на ЭБУ или модуль управления трансмиссией. 12 сентября 2017 г. · Блок предохранителей 7 Катушка D 7 Катушка P 7 Детонация 8 INJ P 8 INJ D 8 CKP 8 CAM 8 ALT 8 CTS 8 IAT 9 MAP 9 IAC 9 Схема подключения (продолжение) TPS 9 Заключительные шаги 9 Начальное программирование 9 Ручное управление Контроллер 10 Регулятор времени 10 Ограничитель оборотов 10 Регулировка двигателя 10 Сумматор мощности 10 Датчик коленчатого вала 10 Датчик кулачка 10 Датчик кислорода с широким изгибом 11 Управление трансмиссией 11 Датчик детонации для автомобиля — это небольшой датчик, ввинчиваемый в блок двигателя или наверх ГБЦ.Клемма, масса генератора Предохранитель, 40 А Для вашего автомобиля требуются только оригинальные запчасти и аксессуары Lexus. Любые покупки, которые вы делаете на Amazon, помогут поддержать этот канал. № детали Описание Мин. Кол-во Цена Кол-во; 120-00053: Монтажная шпилька для датчика детонации LS с плоским откликом от датчика серии LS поколения IV к любому отверстию 1/4 дюйма NPT: 24 доллара США. 0. предохранители. Более быстрая и простая настройка с помощью встроенного широкополосного лямбда и встроенного датчика MAP до 3 бар / 43. Mil 29 мигает (клапан IAC) 179. Сигнал от датчика детонации отправляется на PCM / ECM, и это используется для управления синхронизацией двигателя.10 октября 2012 г. · Датчик детонации неисправен и требует замены. Обрыв / короткое замыкание в проводке / неисправность в цепи датчика детонации. Произошел сбой PCM / ECM. Возможные решения Проверьте сопротивление датчика детонации (сравните его с заводскими характеристиками) Проверка на обрыв / износ проводов, ведущих к датчику Датчик детонации будет установлен с помощью бесплатного обновления программного обеспечения, выполняемого дилерами Hyundai, и внедряется в рамках кампании по улучшению продукции примерно на 2 млн автомобилей Hyundai, включая все модели Sonata 2011-2018 гг. и автомобили Santa Fe Sport 2013-2018 годов с двигателями, произведенными в США.Блок реле. Для этого нужно прикрепить датчик, например осциллограф, к проводу, идущему от датчика детонации к компьютеру автомобиля. Легче всего начать тестирование с одного из датчиков двигателя (MAP, TPS и т. Д. 05 августа 2020 г. · Датчик детонации важен для топливной экономичности автомобиля. Повторите процедуру проверки, чтобы убедиться, что в памяти неисправностей контроллера ЭСУД нет данных. Двигатель Датчик детонации. Функционирование цепи датчика CKP A. Отсоедините отрицательную клемму аккумулятора. • Предохранители от 7 июня 2020 г. Вы или ваш механик должны проверить датчик, прежде чем заявить, что это проблема.Использование предохранителей Задний стеклоочиститель Переключатель стеклоочистителя заднего стекла SEO ACCY Дополнительное оборудование WS WPR Стеклоочистители TBC ACCY Контроллер кузова грузовика Аксессуар IGN 3 Зажигание, подогрев сидений 4WD… Если датчик недоступен, вы можете запустить двигатель и вытащить предохранитель для топлива насос и дайте двигателю заглохнуть. После шести ударов Arduino находит образец детонации и сохраняет его в EEPROM. Компьютер замедляет продвижение в зависимости от полученного удара. 9 долларов. Высокая частота в цепи датчика детонации (KS).Проводка достаточно длинная, как для низкочастотной, так и для высокочастотной VSS (для высокочастотной передачи потребуется повторная установка штекера и небольшая модификация VSS). Подогреваемый кислородный датчик (HO2S) [Bank 1 / Sensor 2] 12. Поверните датчик детонации против часовой стрелки, чтобы отвинтить его от блока или головки. Поменял ремень ГРМ, водяную помпу и натяжитель. Датчик детонации является одним из многих важных датчиков, которые предоставляют жизненно важную информацию для системы управления двигателем, чтобы гарантировать, что двигатель удовлетворяет требованиям по выбросам и работает так, как задумано производителем.Замена датчика положения распределительного вала (также называемого датчиком Холла распределительного вала) на Mercedes-Benz очень проста и может быть выполнена менее чем за 15 минут, если у вас есть подходящие инструменты. 715. •. 26.01.2019 · Датчик детонации содержит пьезоэлектрический кристалл. 2 Насколько не было датчика детонации на 99 2. 2 января 2011 · -Получил один из стандартных кодов датчика детонации и CEL -Заменены оба датчика детонации и жгут проводов, должным образом очищены и затянуты и т. Д. В состоянии покоя, датчик MAP считывает атмосферное давление на уровне моря (29.Детонационная вибрация блока цилиндров воспринимается как вибрационное давление. диагностический интерфейс блока управления бортовой шиной данных (межсетевым интерфейсом). Я очистил его с помощью ультра 21 апреля 2019 года. Я следовал руководству на этом веб-сайте, в котором говорилось, что удалите предохранитель EFI, возможно, ваш датчик детонации неисправен, не известно, что детонация убивает 21 октября 2015 года. Низкий уровень сигнала датчика детонации P0327 и P0332 на банке 1. & 2. Чтобы добраться до провода, я следовал приведенным ниже инструкциям по замене стартера.0. com Я всегда заказываю запчасти в 1aauto, но я действительно не рекомендую этот комплект датчиков детонации для Chevrolet Silverado, они не работают У меня был P0332 перед установкой датчиков, и после того, как я получил контрольный свет двигателя прямо на следующий день с P0332 и P0327 и Я обращаюсь в службу поддержки клиентов, я не получил ответа, действительно разочарованный. com. автодиагностика и публикация. Во-первых, блок предохранителей подвержен коррозии из-за воды, которая может попасть внутрь и капать прямо на предохранители. • Если вышеуказанные условия сохраняются в течение 10 секунд.Переключатель кондиционера. Существует два основных типа датчиков детонации. ПРИЧИНЫ НЕИСПРАВНОСТИ ДАТЧИКОВ ДЕТОНАЦИИ: ПРИЧИНА НЕИСПРАВНОСТИ. 11 долларов. Что затем (PCM) интерпретирует как детонацию. так что теперь я должен проверить с помощью зажима жгута. Блоки предохранителей и клеммные колодки для судов. Если провод датчика детонации проходит вдоль проводов свечи зажигания, это может привести к тому, что модуль будет думать, что есть детонация, когда он есть. 02 августа 2018 г. · Определение кода P0332. Индикатор TPMS горит по другой причине. Компьютер использует этот сигнал, чтобы замедлить синхронизацию при возникновении искровой детонации.Чтобы сэкономить деньги, попробуйте найти некоторые из них, которые используются на Ebay, если они OEM) Жгут проводов датчика детонации Прокладки верхнего и нижнего впускного коллектора Дополнительные прокладки крышки клапана Дополнительные свечи зажигания 7. Наденьте гаечный ключ на шестигранную часть датчика детонации . Как правило, если мы говорим о датчиках O2: Датчик 1 = Перед каталитическим нейтрализатором Передний (датчик O2 перед каталитическим нейтрализатором) отсоедините жгут датчика детонации, но прежде чем продолжить, подсоедините змею (или провод) сантехника к концу жгута. что ведет к датчику под впускным коллектором.Датчик детонации (KS) 2 — цепь: Проводка, KS, ECM: 71: Клеммная коробка, датчик детонации (3853480) Производство этого продукта прекращено. Датчик давления в рампе (RPS) 13. 8, 5. Подключение. 27 февраля 2021 г. · Имейте в виду, что датчик детонации должен слышать и чувствовать, что происходит. Датчик крепится к блоку цилиндров, головке блока цилиндров или впускному коллектору. 12. Как только вы убедитесь, что все предохранители в порядке, проверьте напряжение в опорной цепи 5 В. Модуль подушки безопасности SRS. 2008 Chevrolet Equinox Sport 6 29 ноября, · Расположение датчика детонации Buick Lucerne ~ Это изображения о расположении датчика детонации Buick Lucerne, опубликованные Марией Родрикес в категории 29 ноября. Вы также можете найти другие изображения, такие как электрическая схема, схема деталей, запасные части, электрическая схема, руководство по ремонту, схема двигателя, схема двигателя, жгут проводов, блок предохранителей, вакуумный универсальный герметичный держатель предохранителя ATC / ATO Standard Blade Fuse.наконец заменили оба датчика, но свет вернулся через день. Теперь надо 6 раз постучать. Bosch TMap — отличный датчик для приложений с принудительной индукцией, таких как автомобили с турбонаддувом и наддувом. Для Honda CR-V 2002, 2003, 2004, 2005, 2006 модельного года. зажигание кол. Postby NismoChi »25 августа 2007 г., 3:49. Предполагаемая дата отправки: понедельник 3/1/2021, если доставка осуществляется воздушным транспортом. Коды неисправности P0328 или P0333. Детонационный стук: обедненная смесь воздуха и топлива. Проблемы с датчиками кислорода, топливными форсунками, топливным насосом или датчиком массового расхода воздуха могут привести к образованию обедненной смеси воздуха и топлива в двигателе.Вкрутите новый датчик детонации. Я отнес его к дилеру, и они диагностировали его как датчик NoX выше по потоку и требуют почти 900 долларов на его замену. Mil 26 мигает (левый датчик детонации) 176. Сделайте себе кофе / чай / напиток по вашему выбору. 3. Новый код ошибки датчика положения коленчатого вала, группы A и B. Выключатель предупреждения об опасности. Только блок предохранителей, для Vanagon, Beetle и Ghia, как уже отмечалось. Если ваши удобные фары, поворотники, обогреватели сидений, стереосистема, фары или другие электронные компоненты внезапно перестают работать, скорее всего, у вас перегорел предохранитель.Наши технические специалисты имеют доступ к утвержденным производителем процессам ремонта и к оригинальным запчастям Toyota. № 29 января 2021 г. · ИСТОЧНИК: Датчик детонации 1999 Legacy 2. 6 января 2021 г. · Здравствуйте, у меня есть chevy malibu ls 2011 года выпуска. 2. Установите предохранитель на место. Если есть проблема с компьютером управления двигателем или с одним из датчиков, исполнительных механизмов или цепей в системе управления двигателем, установщик фонаря CHECK ENGINE, чтобы убедиться, что у вас есть правильная комбинация модуля датчика детонации, номер детали датчика детонации, и количество датчиков детонации, необходимых для вашего приложения.лямбда-зонд. пришлось отправить дилеру. Hg). Датчик крепится к блоку цилиндров, головке блока цилиндров или впускному коллектору. Код датчика детонации Nissan остается распространенной проблемой на многих моделях. Я проверил все предохранители и испробовал множество сумасшедших процедур сброса, перечисленных на других форумах! Я заменил предохранитель стеклоподъемников, но они все равно не закатываются. расположение датчика детонации для dodge magnum 2. Benji Jerew / Flickr / CC BY 2. они сказали, что это известная проблема с петербилтом, но, поскольку ему больше года, гарантия на шасси не распространяется! Отсоедините разъем перемычки датчика детонации, расположенный с левой стороны впускного коллектора.Подогреваемый кислородный датчик (HO2S) [Bank 1 / Sensor 1] 11. Датчик давления в рампе (RPS) 13. На панели есть три зажима. Хотя можно установить 10 различных кодов датчика детонации от P0325 до P0334, наиболее распространенным кодом, который вы найдете, является P0328. Его иногда называют датчиком детонации Lexus. Наши запчасти и аксессуары Lexus доставляются непосредственно у официальных дилеров Lexus, стратегически расположенных по всей территории форсунки омывателя лобового стекла U. 2. В качестве подстраховки получил замену прокладок коллектора, замену жгута проводов датчика детонации и немного спрея от грызунов.Жить. Используйте съемник для предохранителей, чтобы удалить предохранители. Займитесь серьезной настройкой с помощью расширенных функций, таких как встроенный электронный дроссель, 8 EGT, входы датчиков детонации и сверхбыстрый процессор Cortex M3. Тогда довольно просто? Да и нет, в зависимости от вашего терпения, ловкости и размера рук. Форсунка омывателя переднего лобового стекла. 2 Проблема цепи. 4 в конце концов. Датчик детонации (KS) определяет детонацию двигателя (также известную как детонация или звенящий звук) с помощью пьезоэлектрического элемента. DTC P0336. и имеют 12-месячную гарантию производителя на 12 000 миль пробега.82. Датчик детонации двигателя 3 л и комплект ремня безопасности: 2000-2003: GMC: Yukon XL 1500: GMC Yukon XL 1500 V8 5. Кроме того, дилеры Kia бесплатно обновят программное обеспечение системы обнаружения детонации (KSDS). Пока я не смогу выследить этот проклятый непрерывный дребезжащий звук сзади, можно ли безопасно отключить датчики детонации? После срабатывания предохранителя (5 и 22) автомобиль 31 марта 2006 г. Для стирания кода неисправности аккумулятор и предохранитель EFI были отключены, но индикатор горит до 2200 об / мин. Двигатели 0L зарекомендовали себя как лучшая подвеска на рынке сегодня.С. Пока проблемой была honda vti 2004 года, схема датчика детонации. Задержка (задержка) момента зажигания означает, что свечи зажигания срабатывают немного позже, чем раньше. Дверца доступа к блоку предохранителей панели приборов расположена на стороне панели приборов со стороны водителя. 1 день назад Жгут проводов датчика детонации s10 Эта принципиальная схема служит для понимания функций и работы установки. Код ошибки P06B7 определяется как проводка или разъемы датчика детонации модуля внутреннего управления; Неисправный датчик детонации; Перегорел предохранитель; Плохой P0325 — это код неисправности OBDII, указывающий на то, что сигнал от датчика детонации не работает в нормальном диапазоне.PCM использует этот сигнал для изменения момента зажигания и предотвращения детонации. $ 0. Также есть автомобили, в которых датчик детонации установлен на самой головке блока цилиндров. Ребята подключают резисторы на 180 кВт к датчикам детонации, чтобы заставить компьютер думать, что датчик детонации исправен. dns dot bit org, 1988 F350 Схема блока предохранителей · El Rumor Del Oleaje 2005 Схема предохранителей Ford Focus · Руководство Kubota 16 часов назад Жгут проводов датчика детонации GM Что нового · 97 Блок предохранителей Pontiac Grand Prix Gtp · Блок предохранителей вытяжного типа · 04 Toyota Rav4 Схема двигателя · 2000, 4 января 2016 г. Симптомы неисправного или неисправного датчика детонации двигателя включают медленное ускорение, снижение расхода топлива и включение индикатора проверки двигателя.334 просмотра334 просмотра. 0L, 3. Детонационная вибрация блока цилиндров воспринимается как вибрационное давление. 3L, 170 км миль. Если загорелся индикатор двигателя, и код был прочитан в O’Reilley, это был P0332 (Низкий вход цепи датчика детонации 2 (банк 2)). Вчера я купил 2 новых датчика детонации и жгут проводов с двойным разъемом. , установил, собрал обратно, работает хорошо. Цепь датчика детонации (KS). Моторы 3l также печально известны выходом из строя датчика детонации. На видео выше показано, как проверить и заменить перегоревшие предохранители в моторном отсеке вашего Toyota Avalon 2000 года выпуска, а также показано, где находится схема блока предохранителей.Телефон: +61 3 9873 5400 Факс: +61 3 9873 5955 Для подключения всех сигналов датчиков используются ЭМ экранированные провода; Сверхвысокотемпературный огнестойкий ткацкий станок из стекловолокна, используемый для датчика детонации, датчика O2 и ответвлений передачи, расположенных в горячих зонах. Давайте рассмотрим процедуру замены датчика детонации Honda. Чтобы удалить предохранители, удерживайте конец предохранителя между большим и указательным пальцами и вытяните его прямо. 5 В) Проверьте правильность заземления датчика и цепи. Замените держатели предохранителей датчика детонации. Вторая по частоте причина — короткое замыкание или обрыв жгута проводов.Блок предохранителей реле. Блок предохранителей под капотом расположен в моторном отсеке со стороны водителя. 50 доставка. 01 мая 2018 г. · P0333 — Датчик детонации не сообщает, банк 2 (со стороны водителя) в дополнение к лампе TRAC OFF. Он сравнивает эту информацию со своими таблицами предустановок, чтобы определить действительный стук или пинг. Детонационная вибрация блока цилиндров воспринимается как вибрационное давление. 3, 5. 3 дня назад Схема датчика детонации k2500 в пригороде Эта принципиальная схема служит для понимания функций и работы 18 ноя 2015 Другими словами, датчик детонации не получает опорное напряжение от PCM — он создает свое собственный.Первый датчик расположен ближе всего к двигателю, а последний — к задней части выхлопной системы. Датчик массового расхода воздуха Ford Explorer 2007 года выпуска. Блок предохранителей на приборной панели. 1 Проблема с цепью. Шаг 3 Датчик детонации — 1999-2006 Chevy Silverado Необходимые инструменты • Головки 8 мм, 10 мм и 22 мм • Торцевой ключ • Отвертка с плоской головкой • Удлинители 3/8 дюйма • Тиски • Плоскогубцы для шланговых зажимов • Динамометрический ключ • Тряпки • Инструмент для снятия топливопровода Действия по общему ремонту 1. Подсоедините провод. 0l оба датчика детонации p0327 и p0332.В этот список входят Sentra, Nissan SX и Nissan Altima. Похоже, они никак не связаны с двигателем вентилятора радиатора. S. Панель управления До 12 в потраченной искре. Цепной предохранитель. Для сброса этого кода обычно требуется новый датчик детонации. ДАТЧИК выключателя стеклоочистителя C 1 ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА ID 1 IGF IGT1 IGT2 IGT3 AC1 ACT 4WD L4 STA STP NE + NE- G2 (экранированный) (экранированный) (экранированный) G (экранированный) (экранированный) K 2 ДАТЧИК ДЕТОНАЦИИ 1 K 3 ДАТЧИК ДЕТОНАЦИИ 2 Рядом с корпусом дроссельной заслонки EB W- R 4 TOYOTA TACOMA (продолжение) SIL WFC # 10 E03 * 3: 4WD без 2- 4 Выберите SW (A / T) # 20 К спидометру [Comb.23 февраля 2021 г. · Существуют две школы тестирования. По сути, компьютерное ухо к двигателю определяет, правильно ли он работает. Потому что это сэкономит вам сотни! Загорелся индикатор проверки двигателя. Датчик детонации расположен на блоке цилиндров, головке цилиндров или впускном коллекторе. проверил ом в новых датчиках, и я получил 100 ом. Симптомы неисправного датчика распредвала. Плохие симптомы датчика детонации. Низкий уровень цепи датчика положения коленчатого вала (CKP) Датчики детонации и разъемы датчиков детонации.10 июля 2020 г. · Плохой датчик (O2). R&D. Когда появляется этот код, он указывает на проблему со схемой самого датчика. Подогреваемый кислородный датчик (HO2S) [Bank 1 / Sensor 1] 15. Откройте панель предохранителей в нише для ног со стороны водителя под рулевой колонкой, потянув за нее пальцами. Оказывается, в кабине грузовика заржавел блок предохранителей. Датчик рыскания. 00 • Хомуты размером 4 и 7 дюймов, монтажный кронштейн и винты блока предохранителей, выключатель тормоза, соединения и клеммы • От модуля TAC к кабелю педали акселератора, жгута газовой форсунки, гибкого жгута топливной форсунки, отводка датчика детонации 2005–’06 Рис. В комплект 60221 входит однопроводной провод датчика температуры (для группы автомобилей k-swap). 3 вспомогательных провода, идущих от ЭБУ к впускному коллектору.Датчик давления в рампе (RPS) 19. (рабочая температура от -40 ° C / -40 ° F до + 450 ° C / + 845 ° F) Непрерывность между двумя точками проверена на каждом проводе; Изготовлен с использованием точных OEM-соединителей и уплотнений. 31 мая 2019 г. · Этот датчик MAP устанавливается непосредственно на впускной коллектор, но другие могут быть подключены с помощью шланга. 15 августа 2020 г. · P0325 TOYOTA Описание Датчик детонации (KS) определяет детонацию в двигателе (также известную как детонация или гудение) с помощью пьезоэлектрического элемента. Проще говоря, это означает, что этот тип датчика кривошипа создает собственный сигнал напряжения без внешнего источника питания.ru / Software_Catalog. Двигательный отсек. Если датчик находится на открытом воздухе, вы можете использовать тупое зубило и молоток и ударить по области вокруг датчика детонации. Шаг 2 Найдите предохранитель для блока управления двигателем, используя схему предохранителей на нижней стороне крышки панели предохранителей. Это загрязнение приводит к тому, что датчик теряет способность генерировать напряжение и отправлять правильный сигнал. Если в двигателе слышен шум, значит, двигатель неисправен. RockAuto доставляет автозапчасти и детали кузова от более чем 300 производителей к дверям клиентов по всему миру по складским ценам.13 июля 2016 г. · Датчик детонации предназначен для замедления момента зажигания, если он обнаруживает детонацию. Автомобиль сможет превзойти ДАТЧИК ДЕТОНАЦИИ на 125 миль в час (код 52) — SupraMania Страница 3 из 4 Сэкономьте на заводском оригинале 2016 Ram 1500 ELECTRICAL Powertrain Control SENSOR KNOCK SENSOR (Part # 5033316AB), который понадобится вашему автомобилю при покупках в Интернете. с нами. ). 8 сентября 2019 г. · Короткая история: у меня загорелся индикатор двигателя с кодом P0325: неисправность датчика детонации. блок предохранителей. Датчики детонации топлива создают сигнал напряжения на основе вибраций, вызванных детонацией.Датчик низкого уровня охлаждающей жидкости находится в радиаторе со стороны пассажира. Что еще более усложняет ситуацию, это также может быть результатом проблемы перепрограммирования. Датчик детонации автомобиля — это датчик, ввинчиваемый в блок двигателя или головку блока цилиндров. Подогреваемый кислородный датчик (HO2S) [банк 1 / датчик 2] 12. на основе кода я бы заменил датчик, но я бы также проверил проводку к кроссоверу внедорожнику Ford Freestyle, производившемуся с 2005 по 2007 год. определяет детонацию двигателя (также известную как детонация или стук) с помощью пьезоэлектрического элемента.Пункты 1 — 72 из 208 22 февраля 2021 г. · Как работает датчик детонации? В этой части вы узнаете о технических деталях работы или о том, как работает датчик детонации. Датчик детонации. 1 день назад Схема подключения датчика детонации Lexus Rx300 2000 Cadillac Escalade Блок предохранителей Расположение для электрической схемы P0330 Датчик детонации, 15 мин 7 ore fa Diagram] Схема датчика детонации Lexus sc430 полная версия hd датчик качества Схема подключения датчика детонации Lexus Rx300 — блок предохранителей 5 фев 2016 Мы просто заменили предохранитель и смогли просканировать его.Отвечать. Датчик положения распределительного вала (CMPS) [Bank 1 / Exhaust] 9. 3 для правильной информации датчика детонации. Они сказали, что это датчик NOX, и назначили встречу. У меня наследие 99, я только что прошел диагностику, и мой плохой. Датчик детонации предназначен для обнаружения необычных пульсаций, вызванных детонацией двигателя. и имеют 12-месячную гарантию производителя на 12 000 миль пробега. Он используется для обнаружения детонации или детонации двигателя (внутри датчика находится пьезоэлемент). com / датчик детонации-5503579.html) может вызвать колебания или рывки двигателя при включенной передаче. Индикатор «Проверьте двигатель» снова появляется сразу после очистки кода. 24. 99. из 90-110 так что они хорошие). Я давно хотел предохранитель. Есть способы работать без датчика детонации, но это хороший вариант, он может спасти ваш двигатель и отлично подходит для настройки! Если не используется, привяжите этот провод к C14, опорное напряжение 5 В. Переключатель кондиционера. По какой-то причине, если я немного езжу, индикатор проверки двигателя гаснет, но в какой-то момент возвращается. S. Обычно используется в двигателях GM LSA и LT Style.Прокрутите, чтобы узнать подробности. Во многих однопроводных схемах и некоторых двухпроводных схемах используется напряжение смещения 5 В от PCM к датчику детонации и внутренний резистор стравливания в датчике детонации. Остерегайтесь датчиков подделки, распространенных на многих торговых онлайн-площадках! У нас всегда есть 100% подлинный OEM-продукт. 1 — датчик давления хладагента; 2 — датчик положения коленчатого вала; 3 — датчик детонации; 4 — электронный блок управления двигателем; 5, б, 7, 8 — сопло; 9 — датчик абсолютного давления в ресивере; 10 — датчик температуры охлаждающей жидкости; А — датчик температуры воздуха на впуске; 12 — дроссельный узел; 13 — система улавливания паров адсорбера; 14, 19, 26, 29, 30 — монтажный блок в моторном отсеке; 15 — Диагностическая схема запчастей Mercury Villager — предохранитель радиоприемника паспорта honda, где вместе со схемой запчастей 08 nissan quest, кроме того, электрическая схема датчика детонации для сельского жителя, а также задняя подвеска nissan quest, а также схема системы охлаждения nissan quest вместе со схемой кондиционирования воздуха mercury sable html далее toyota та схема двигателя Fuse Box.7283-1015-10 90980-11166 1-контактная автомобильная вилка Toyota 2JZ с датчиком детонации CKK7016-2. Следовательно, это напряжение сигнала основано на измененной частоте. Реле. 2006 Chevy HHR с пробегом 123090 миль. Внутри датчик детонации представляет собой пьезоэлектрический кристалл. Если есть неисправность в проводке и / или соединителе, это установит код для комплекта соединителя датчика детонации — комплект 2-стороннего герметичного гнездового соединителя GM / Holden Beige в комплекте с клеммами и уплотнениями для датчиков детонации GM / Holden LS2 и LS3. 24 января 2018 г. · P13A3 — Отсечка подачи топлива в систему контроля детонации из-за сверхдетонационного цилиндра 4 P13A3 — Супердетонация в цилиндре 1: отключение впрыска P13AE — Датчик детонации, электрический: Вход сигнала «A», короткое замыкание на массу P13AF — Датчик детонации, электрический : Сигнальный вход «A», короткое замыкание на плюс P13B8 — Датчик детонации, электрический: Сигнальный вход «B», короткое замыкание. Ваш автомобиль заслуживает только оригинальные запчасти и аксессуары OEM Toyota.Компьютер получает сигнал, и его программирование определяет, как компьютер изменит опережение зажигания. Датчик положения дроссельной заслонки. Выключатель аварийного освещения с предупреждением об опасности. так что я заменил жгуты проводов для обоих датчиков, в основном пришлось заново проделать всю работу, снова. Радиоантенна. светодиодная фара. См. Раздел 4. Датчик детонации (детонации) ACDelco 213-324 для однопроводных двигателей SBC LT1 с плоской характеристикой 52 долл. США. НО! Моя машина ехала так, как будто технология датчика детонации будет установлена с помощью бесплатного обновления программного обеспечения, выполняемого дилерами Hyundai, и распространяется в рамках кампании улучшения продукции примерно на 2 млн автомобилей Hyundai, включая Sonata всех моделей 2011-2018 и 2013-2018 годов. Автомобили Santa Fe Sport с двигателями, произведенными в США.Привет всем новичкам на форуме! : grin2: У меня есть баран 3500 2014 года, который недавно показывал код P2201 (у меня около 67к). Если вы хотите восстановить исходную производительность системы зажигания вашего автомобиля, этот продукт — то, что вам нужно. Датчик скорости. • Если частота вращения двигателя превышает примерно 1000 об / мин. Проверьте сопротивление датчика детонации (сравните его с заводскими характеристиками). Проверьте, нет ли обрывов / потертостей проводов, ведущих к датчику. Проверьте проводку и соединения, ведущие к / от датчика детонации и PCM / ECM. Убедитесь, что на датчик детонации поступает надлежащее напряжение (e .Моторы 3l также печально известны выходом из строя датчика детонации. 7 и 6. Сохраните. 8 марта 2017 г. · У меня загорелся индикатор проверки двигателя (Ram 1500 EcoDiesel 2016 года — 11 тыс. Миль), поэтому я отнес его в автосалон. Под крышкой радиатора. Подогреваемый кислородный датчик (HO2S) [банк 1 / датчик 1] 11. 19 ВАРИАНТ (40 А) предохранитель в блоке предохранителей / реле под капотом. Снимите крышку, чтобы получить доступ к блоку предохранителей. Говоря техническим языком, датчик детонации представляет собой пьезоэлектрический датчик, который содержит пьезоэлектрический чувствительный кристалл и резистор.фр. 7L V8 TRD Проверьте, горит ли индикатор двигателя, и у меня есть код p0325. Предохранитель EFI с тех пор не перегорел, но просто перегорел стартер (не контакты соленоида). Дверца доступа к блоку предохранителей находится на панели приборов со стороны водителя. Датчик положения распределительного вала (CMPS) [ряд 1 / впуск] 8. Измерьте сопротивление соответствующего датчика детонации с помощью цифрового мультиметра, подключенного к массе аккумуляторной батареи. Его основное использование — обнаружение «детонации» двигателя, то есть небольшого взрыва, вызванного воспламенением топлива за пределами предполагаемого места.Теперь проверьте, что индикатор двигателя возвращается с тем же кодом. Схема расположения датчика детонации. 0 отзывов. Это квадратный датчик черного цвета, который вставляется в радиатор и удерживается зажимом. Информация о транспортном средстве, необходимая для гарантии, составляет 40 долларов. Чтобы убедиться в надежности, приобретите Lexus деталь № 89615-12040 ДАТЧИК, КОНТРОЛЬ ДЕТОНАЦИИ. INJ B Предохранитель № 11 15A Топливные форсунки 2, 4, 6 и 8. Индикатор проверки двигателя не светился в течение нескольких дней, а затем вернулся навсегда. У меня по-прежнему горит свет двигателя, и моя машина больше не дросселирует вверх и вниз, как это было до того, как я заменил датчик.После установки код вернулся. 7. Датчик детонации только опережает и замедляет только синхронизацию двигателя. 10 февраля 2019 г. · Привет, просто интересно, мне нужно поменять датчики детонации на моем xj8, они кажутся такими дорогими, отличаются ли они от этого автомобиля или все jag v8 подходят для этого логотипа 3. Home-x 2001 года. DTC P0335. (Технические характеристики. Потяните панель, чтобы отсоединить три зажима и получить доступ к предохранителям. Но, если датчик детонации обнаруживает изменение этой частоты, он генерирует новое напряжение сигнала. Датчик детонации — Ремонт или замена Неисправный датчик детонации будет часто не имеют каких-либо заметных симптомов, кроме светового сигнала двигателя, гудка или стука двигателя, но это приводит к тому, что ваша Toyota Corolla 1992 года работает неэффективно и производит более высокие выбросы.Датчик детонации двигателя 3L и комплект ремня безопасности: 2000-2003: GMC: Yukon XL 2500: GMC Yukon XL 2500 V8 6. Узнайте больше о том, что такое датчик детонации, для чего он нужен, где он находится и как работает. 1. При искровом ударе или звоне датчик выдает сигнал напряжения, который отправляется на PCM. Неисправный датчик детонации зарегистрирует код неисправности и загорится лампа Check Engine (CEL), хотя для некоторых двигателей потребуется В некотором смысле датчик детонации — это микрофон, расположенный в двигателе, чтобы слышать любые необычные шумы, которые издает двигатель.• Если вышеуказанные условия сохраняются в течение 10 секунд. Healamp и Panel Dimmer Switch Парковые лампы, да, провода стареют, однажды утром неожиданно перегорел предохранитель EFI, а через неделю у меня появился код датчика детонации (решено путем подключения 2 входов ЭБУ к одному оставшемуся исправному датчику). Индикатор постоянно мигал с низким уровнем охлаждающей жидкости, и в нем много охлаждающей жидкости, и он вообще не нагревается. Полезный 0; Не 12 часов назад Проводка датчика детонации Ford Что нового · 97 Электропроводка дверного замка Dodge Caravan · 02 Блок предохранителей Ford Escape · 2002 Gmc Sierra Radio Схема подключения 1998 Nissan Frontier Схема подключения датчика детонации — Блок предохранителей 92 Deville для — подушки безопасности.Низкий входной сигнал цепи датчика детонации 1 (блок 1 или отдельный датчик) Что это означает? Этот диагностический код неисправности (DTC) является общим кодом трансмиссии, что означает, что он применяется к автомобилям, оборудованным OBD-II. Используя направляющую на нижней стороне крышки, найдите и снимите топливный насос. Датчик детонации двигателя 8L и комплект ремня безопасности: 2000-2003: GMC: Yukon: GMC Yukon V8 5. Если нет датчика детонации, почему он говорит, что он плохой, и почему Auto Zone, Advanced Auto и мой местный дилер Subaru продают Jan 04, 2018 · Chevrolet Tahoe (2005) — схема блока предохранителей Год выпуска: 2005 Блок предохранителей в панели приборов Дверца доступа к блоку предохранителей находится на стороне водителя на панели приборов.В условиях обедненной смеси может произойти детонация в двигателе. Датчик детонации и жгут были установлены в моем автомобиле из-за кода датчика детонации. Схема подключения датчика детонации Mitsubishi astra расположение блока предохранителей mk4 astra mk5 схема блока предохранителей asco схема подключения клапана astro схема подключения ata 110 b 1 день назад схема датчика детонации Эта принципиальная схема служит для детального понимания функций и работы установки, 7 часов назад Проводка датчика детонации Ford Что нового · 89 Схема подключения заднего фонаря F250 · Схема подключения стартера F250 2003 года · Блок предохранителей Vw Jetta 1996 года · 1981 4 часа назад Схема датчика детонации 1996 года Blazer Что нового · Электропроводка прицепа Chevy Silverado 2014 года · Динамик Dodge Caravan Электросхема · Блок предохранителей для Tahoe & Suburban — Датчик детонации Po332 DTC — После мытья в пригороде, 2 дня назад получил ses.Неисправна проводка или разъемы управления датчиком детонации; Неисправный датчик детонации; Перегорел предохранитель; Неисправное реле питания контроллера; Обрыв или короткое замыкание разъемов или цепи в жгуте CAN; Как проверить. • Если датчик положения кулачка вышел из строя. Во-вторых, небольшая площадь контакта предохранителей европейского керамического типа также приводит к коррозии из-за электролоза. 8 фев 2020 Датчик детонации на двигателе для обнаружения преддверия топлива Если бы датчик replacemnet был качественной деталью, я бы проверил все предохранители в нем, пытаясь увидеть, можно ли каким-то образом подключить двухпроводной датчик детонации к проводу 99 1 обуздать.Коды неисправности P0327 или P0332. Вам нужно будет получить совершенно новый блок предохранителей, так как деталь не продается отдельно, если вы сделаете это только в качестве теста, если код датчика детонации выходит, замените датчик. Мы вручную создаем все жгуты, чтобы они точно соответствовали требованиям вашего проекта, и они действительно подходят к двигателю, чтобы ваша проводка выглядела и работала идеально. У меня была проблема с одним из насосов воздушного смога, который я заменил, поэтому теперь я использую только этот 1 код. 5 А) предохранитель в блоке реле и предохранителей под панелью управления. GrapeApe, 17 февраля 2016 г. GrapeApe, 17 февраля 2016 г. 31 августа 2019 г. · Система датчика детонации используется для обнаружения детонации.18 ноября 2015 г. · Датчик детонации (KS) установлен в двигателе и используется для обнаружения искрового детонации. Я немного почитал, и кажется, что это случается с некоторыми людьми после вождения 22 ноября 2013 года. Итак, я получил код P0325, который относится к датчику детонации. . Хотя проблема была очевидна, фактической заменой датчика в течение некоторого времени не уделялось должного внимания, в основном из-за предполагаемого «инвазивного» характера процедуры. 20 мая 2020 г. · Датчик детонации также используется для обнаружения искрового детонации и подачи сигнала компьютеру о необходимости замедлить отсчет времени.1 человек нашел это полезным. ru / Software_Catalog. 6 сентября 2017 г. · У меня 2008 г. 4. Со временем датчик (O2) может покрыться побочными продуктами сгорания, такими как сера, свинец, топливные добавки, масляная зола и т. Д. На Гран-при 1999 Pontiac необходимо знать, где находится Датчик низкого уровня охлаждающей жидкости есть. 2. В этой статье вы найдете схемы блоков предохранителей Ford Freestyle 2005, 2006 и 2007 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.0:00 / 10:03. 0V6, как в Maxima и I30. Они даже дают вам разъем и косичку, так как соединение на них должно быть чистым и плотным. Оборудование автомобиля. При этом вы разрезаете исходный жгут и соединяете его для замены. Номер детали: 2421068. 716. Отсюда модуль будет задерживать момент зажигания и предотвращать детонацию двигателя. 2 Прошу не согласиться. Двигатель вентилятора. Это, казалось, радовало его последние 13 000 миль. Это квадратный датчик черного цвета, который вставляется в радиатор и удерживается зажимом.Датчики детонации играют важную, а также важную роль в работе двигателя вашего Silverado, обнаруживая любые шумы двигателя, вызванные ранней детонацией, и соответствующим образом регулируя угол опережения зажигания. грамм. Датчики детонации сами по себе довольно хрупкие и могут легко выйти из строя. Система контроля уровня подвески. I 242-1068 Датчик детонации. 2-21. Датчики детонации находятся по обеим сторонам блока, датчик кулачка находится в крышке привода ГРМ, а датчики кислорода находятся за выпускными коллекторами в трубе.Предохранитель. Нанесите диэлектрическую смазку на резьбу нового датчика. Теперь, после сохранения шаблона ввода, нажмите и сразу отпустите кнопку для приема ввода от датчика в Arduino, чтобы открыть замок. просто ответ. • Если частота вращения двигателя превышает примерно 1000 об / мин. Мы заменили другие части, которые могли запускать код, потому что не осознавали, что нам прислали хреновую часть. Датчик контроля скорости. Индикатор проверки двигателя загорался и выключался в течение пары недель, поэтому мы его проверили, и обнаружился только код датчика детонации.У моего сына ’99 Outback были точно такие же симптомы, с тем же кодом. Работоспособность модуля датчика детонации (KS). Если вы обнаружите, что ваш диагностический прибор не обменивается данными с компьютером, проверьте, не перегорел ли предохранитель ECM / PCM. Nissan 3. Это можно проверить, когда жгут проводов датчика отсоединен и на контакте жгута имеется напряжение 5 В. Хотя полноценный стук и пинг слышны человеческому уху. Связанное с этим расположение датчика детонации Содержание Датчик детонации — жгут проводов с правой стороны, тот, который идет от компьютера и идет за двигателем, справа к предохранителю и реле. , 2015 · Замена 1 или обоих датчиков детонации (2 варианта Denso или Matsushita, узнайте, какой из них вам нужен, у дилера. Если вы не знаете, я бы порекомендовал Denso.23 IGP (7. Датчик системы помощи при парковке Ford Explorer 2007. Http: // amzn. Подогреваемый кислородный датчик (HO2S) [Bank 2 / Sensor 1] 17. имел код двигателя, сказал, что датчик / ы положения распределительного вала неисправен, банк A, я вытащил передний датчик почистил его заменил, ничего хорошего по-прежнему получаю ошибку, купил 2 датчика, поменял передний и задний датчики. Мои большие рукавицы едва доходят до впускного коллектора, чтобы добраться до датчика детонации на них, но если у меня есть датчик детонации двигателя (или датчики) обнаруживают преждевременное возгорание и детонацию, потенциально опасные формы аномального горения.Хотите знать, что происходит, когда датчик положения коленчатого вала выходит из строя? Посмотрите следующее видео, чтобы узнать. Датчик (O2) может прослужить до 100 000 миль, но обычно проблемы возникают раньше. Описание продукта Датчик детонации (детонации) для оригинального оборудования ACDelco GM контролирует двигатель на предмет звона или искры и является рекомендованной GM заменой оригинального компонента вашего автомобиля. Датчики детонации, коленчатого вала и распределительного вала Описание системы электронного зажигания Ссылки на модуль управления Топливные форсунки, топливный насос, масляный переключатель коромысла и модули управления электромагнитным зажиганием Предохранитель ECM / CAM L66 G107 и G109 (L66) 6 ноября 2016 г. · Стандартные настройки датчика детонации обычно хороши, пока вы не сделаете его по-настоящему шумным или не добавите воздуходувку и его механический шум. Но если это ложный удар, у вас будет почти нулевой тайминг, и он все равно будет тормозить.Предлагаемый код датчика детонации. Nissan Pathfinder и Maxima — два автомобиля, которые попадают в эту категорию. Датчик положения распределительного вала (CMPS) [Bank 1 / Exhaust] 9. Датчик детонации (KS) 10. Вы можете проверить напряжение на каждом конце цепи (на предохранителе № 15 и на схеме блока предохранителей № 119 (расположение и назначение электрических предохранителей и реле) для Hyundai Santa Fe (DM / NC; 2013, 2014, 2015, 2016, 2017, 2018). • При выходе из строя датчика положения кулачка. Добавить в корзину. При выходе из строя датчика детонации детонация Уловка дилерские центры не хотят, чтобы вы знали.Когда предохранитель исправен, загорается ли индикатор проверки двигателя? Сколько времени это займет Наконец-то мне удалось подключить проклятый датчик детонации, и у меня сначала нет ЭБУ, вытащив его предохранитель или отключив аккумулятор на 10 минут. Результатом стал ошибочный код датчика детонации. При сильном ускорении он посылает сигналы в ЕСМ, и ЕСМ замедляет угол опережения зажигания, чтобы компенсировать детонацию, что, по сути, защищает поршни и кольца от повреждений. Датчик положения акселератора (APS) 14.Мы поставили б / у датчик детонации 28.01.2012 1999 XJ8 4. Сопротивление датчика детонации между 93 и 107 кОм. Мы используем провод высочайшего качества, новые разъемы OEM, погодоустойчивый блок предохранителей и реле 2007 Ford Explorer Knock Sensor. Пойдите WOT и почувствуйте разницу! Вы заметите, что машина больше не кажется вялой. 25 января 2019 г. · По определению это означает, что ECM / PCM транспортных средств не получает надлежащего сигнала от датчика детонации. 5 фунтов на квадратный дюйм наддува. Но этот тип тестирования может быть тяжелым для двигателя.Установите цифровой мультиметр на шкалу 400 кОм. КАТАЛОГ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ: http: // www. Датчик детонации вырабатывает переменное напряжение в соответствии с величиной детонации. Хороший способ сделать это — найти датчик детонации вашего автомобиля на сайте запчастей, прежде чем пытаться отследить свой. Провод 2 разъема датчика детонации GM Датчик детонации последней модели 2003 г. и старше 1. vitodeluca, сначала проверьте эти предохранители: № Зеркало автомобиля. Откройте главный блок предохранителей (находится под капотом со стороны водителя). Эта диаграмма должна помочь. 3 марта 2021 г. · Через предохранитель СТОП к КОНТАКТУ 2 выключателя стоп-сигнала постоянно подается ток.Иногда это вводит в заблуждение систему, но вам нужно будет запрограммировать микросхему, чтобы не загорался индикатор SES. Причина этого в том, что датчик вырабатывает собственное напряжение и заземлен. Предупреждение об отключении стоп-сигнала Страница 55: Контроль неисправности датчика положения кулачка ИНФОРМАЦИЯ Технические советы Контроль отказа датчика положения кулачка Контроль отказа датчика положения кулачка активируется при следующих условиях. Номер предохранителя. Поменял датчик коленчатого вала, 10 1999 Pontiac Grand Prix нужно знать, где находится датчик низкого уровня охлаждающей жидкости.Этот код является одним из сложных кодов для диагностики. Вы можете проверить цепь нагревателя датчика кислорода. 2005 GMC Sierra 5. Низкий уровень входного сигнала датчика детонации 2 (банк 2) Что означает P0332? Датчики детонации используются исключительно для определения того, когда ваш двигатель «стучит», или обнаружения взрыва в топливно-воздушной смеси таким образом, чтобы обеспечить меньшую мощность, а также может привести к повреждению двигателя в случае длительного использования. Указатель поворота. 7 Нужна помощь в поиске положения 1 датчика детонации на моем додж магнум 2 2006 года выпуска.Датчик детонации. У вас могут быть запасные предохранители, расположенные за дверцей доступа к блоку предохранителей. 5 В) Проверьте правильность заземления датчика и цепи. Замените датчик детонации. Nissan 3. В современных двигателях внутреннего сгорания датчик детонации используется для обеспечения агрессивных профилей синхронизации. Датчик детонации автомобиля расположен на впускном коллекторе, цилиндре или блоке двигателя. Датчик крепится к блоку цилиндров, головке блока цилиндров или впускному коллектору. Датчик детонации (KS) [Bank 2] 14. S. Замените предохранитель EFI, заведите Supra и прокатитесь на ней.Посмотрите, как быстро решить эту проблему. Особенно Nissan / Infiniti 3. html Быстрая фиксация датчика детонацииДатчик детонации используется контроллером ЭСУД для точной настройки зажигания 22 октября 2020 г. · Симптомы неисправного датчика детонации При выходе из строя датчика детонации компьютер впрыска топлива загорается контрольной лампой двигателя. с одним (или обоими) из следующих кодов неисправностей: P0327 № датчика детонации Датчик детонации двигателя. это не обязательно означает, что у вас проблема с двигателем. Предохранитель. Есть ли предохранитель датчика детонации? Для датчика детонации нет предохранителя, так как обычно через него не течет питание.7 июн 2020 10:03. 01 октября 2018 г. · При выключенном двигателе и включенном ключе с помощью вольтметра проверьте примерно 12 В (должно быть таким же напряжением, как и аккумулятор автомобиля) на стороне питания нагревателя датчика O2. Для этого не существует предохранителя. Датчик детонации можно найти на верхней части блока цилиндров, есть два, которые вам нужно будет снять с впускного коллектора, чтобы добраться до них. Опубликовано 19 февраля 2010 г. Полезно 0 5 февраля 2016 г. · Мы просто заменили предохранитель и смогли чтобы его отсканировали.Когда зажигание включено, ток течет от предохранителя ДАТЧИКА к РАЗЪЕМУ 8 датчика неисправности света, а также течет через контрольную лампу задних фонарей к РАЗЪЕМУ 4 датчика неисправности света. 1/0 21 ноя 2013 КАТАЛОГ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ: http: // www. Смотрите полный список на elprocus. -Оба ожидающих кода P0327 и P0332 появляются в течение пары минут после каждого их сброса. Проволочное реле. 5 октября 2013 г. · У меня целая коробка неисправных датчиков детонации, что говорит об обратном. свет снова загорелся.Результатом стал ошибочный код датчика детонации. По332 обнаружил, что это датчик детонации. Есть ли у них 13 авг 2015 Перегорели предохранители из-за короткого замыкания на землю. йенпанкан. Модуль управления подушками безопасности. Датчик давления в топливном баке (FTPS) 15. 25 января 2017 г. Maxima 4-го поколения (1995-1999) — есть ли предохранитель датчика детонации? — Как мне отключить датчик детонации, кроме как вынуть из него вилку? Откройте главный блок предохранителей (находится под капотом со стороны водителя). 2 Chang Loop South Croydon 3136 Виктория, Австралия.Я заменил их на Chevy, Cadillac, Nissan, Infiniti, Toyota. 717. 01 октября 2018 г. · При выключенном двигателе и включенном ключе с помощью вольтметра проверьте примерно 12 В (должно быть таким же напряжением, как и аккумулятор автомобиля) на стороне питания нагревателя датчика O2. Внутреннее зеркало заднего вида. Каждый датчик детонации спроектирован и спроектирован в соответствии со спецификациями оригинального оборудования для данного автомобиля, обеспечивая идеальную производительность; Пьезоэлектрический диск — это кристаллический элемент, который принимает колебания от двигателя и передает их в компьютер с помощью сигнала напряжения; Жгут проводов поставляется с защитным кожухом для предотвращения повреждения проводов. 15 июля 2011 г. · Таким образом, мой код 0332 был включен уже более года, и проблема с задним датчиком детонации.Поскольку расположение датчиков детонации сильно различается, перед началом работы лучше всего иметь представление о том, что вы ищете. Форд называет этот датчик типом магнитного преобразователя. Если датчик недоступен, вы можете запустить двигатель, вытащить предохранитель топливного насоса и дать двигателю заглохнуть. Totle Page [645] ’14 Проблемы с датчиком Cummins NoX. html Датчик детонации Quick-FixДатчик детонации используется Re: есть ли предохранитель датчика детонации (kevin77). автодиагностика и публикация. 0 L V6, который выдает код P0333, который является блоком 2 датчика детонации.93 in. Meter & 21 июля 2017 г. · Здесь, в этом проекте, я использовал 6 ударов, но пользователь может изменить его по своему усмотрению. Жгут проводов датчика детонации, адаптер датчика детонации LS1, Chevy, Small Block LS, каждый. DTC P0324. Любая помощь, пожалуйста. Подогреваемый кислородный датчик (HO2S) [ряд 1 / датчик 2] 16. Блок держателя предохранителя. Этот кристалл способен обнаруживать механическое напряжение и генерировать напряжение, когда автомобиль стучит или звенит. Это обычная проблема для этих автомобилей, но она не очень дорогая и ее легко исправить. Цепной предохранитель.Неисправные датчики детонации могут посылать сигнал. Датчик детонации можно найти на верхней части блока цилиндров двигателя. Чтобы добраться до них, вам нужно снять два впускных коллектора. При выходе из строя модуля зажигания двигатель не запускается; устранение неисправностей описано выше. p0326, поэтому мы заменили датчик детонации, очистили код. 28 декабря 2016 г. · GMC Sierra (2008 г.) — схема блока предохранителей. Подогреваемый кислородный датчик (HO2S) [Bank 2 / Sensor 2] 18. Я заменил. Есть реле или предохранитель для датчика детонации? Сохранить, поделиться. Ремонт с помощью взлома — это для людей, которые не хотят платить большие деньги за замену 21 сентября 2012 г. Хорошо, ребята, я поменял датчик детонации и подключил все провода после того, как загорелся свет двигателя. Прежде всего, всегда проверяйте предохранитель. если он есть.Я подозреваю, что вы могли бы сделать то же самое, просто выяснить, каково сопротивление работающего датчика детонации. Для обеспечения надежности приобретите деталь Toyota № 89615-20090 ДАТЧИК ДЕТОНАЦИИ. Под крышкой радиатора. Замени это. 00 110-00043 22 мая 2018 г. · Как починить неисправный датчик детонации. Датчик рысканья. теперь откручиваем датчик; возьмите плоскогубцы и потянитесь вниз, чтобы вытащить датчик вместе с проводами. P0327 Код DTC датчика детонации Техническое описание. Если напряжение не регистрируется, проверьте предохранитель; Если предохранитель исправен, подумайте о том, чтобы устранить короткое замыкание / разрыв в проводке цепи нагревателя.10 ноя 2017 Хорошо, ребята, я наконец опустил воздухозаборник, чтобы диагностировать проблему с датчиком детонации. Контроллер ЭСУД использует данные датчика MAP для выполнения важных расчетов, таких как нагрузка двигателя, импульс топливной форсунки и опережение зажигания. Если вы едете с включенной лампой проверки двигателя, когда в памяти компьютера установлен код P0332 или P0327, двигатель может выйти из строя. Кроме того, датчики кислорода должны достигать минимальной рабочей температуры 750 — 2003-2007 Honda Accord GMC Yukon V8 4. Meter & Хорошо, ребята, я поменял датчик детонации и подключил все провода после того, как лампа двигателя еще горела.Новый ремень Serpentine впереди всего на 100 000 миль. 2 Я вижу их дешевыми для s type v8, спасибо 04 марта 2015 г. · Мы уже заменили датчик, но безрезультатно. Работоспособность датчика A положения коленчатого вала (CKP). Я узнал, что под коллектором есть два датчика детонации. Индивидуальные продукты. Удобный каталог запчастей. Давайте исправим! Наши виртуальные эксперты. Я заменил датчики детонации и жгут проводов, но код датчика все еще отображается. Есть ли предохранитель или реле, контролирующее переключение передач? Неисправен [датчик детонации] (https: // itstillruns.Meter]

Автомобильный прикуриватель Не работает предохранитель ОК — Rustyautos.com

Пытаюсь зажечь сигарету или зарядить телефон, но питание отключается — это более чем немного раздражает, это действительно раздражает!

Пять причин неисправности автомобильного прикуривателя при проверке предохранителя: розетка

Отсоединенный или оборванный провод

Некоторые люди называют это розеткой прикуривателя, вспомогательной розеткой, розеткой для зарядного устройства телефона, розеткой на 12 В, многие названия, но все описывают одно и то же.

Теперь я знаю, что вы проверили предохранитель, и все в порядке, это здорово, но нам нужно проверить, действительно ли ток проходит через предохранитель.

Эти ребята просты, поэтому разобраться в этом не займет много времени, сначала мы рассмотрим наиболее вероятные неисправности.

1 Неисправная розетка потребителя / зажигалка

Итак, давайте начнем с проверки потребителя, а кто такой потребитель? Это то, что вы подключаете к розетке. Часто проблема вовсе не в машине, а в зажигалке, вилке зарядного устройства или кабеле.

Если покупателем является прикуриватель, проверьте поверхность катушки, не сломана ли она или покрыта табаком? Современные автомобильные зажигалки и розетки универсальны, отнесите зажигалку в машину друга или соседа и проверьте ее в их розетке.

Если вы пользуетесь зарядным устройством для телефона, проверьте контакты на предмет повреждений. Протестируйте его в другой машине или попробуйте другое зарядное устройство. Очень часто проблема заключается в разъеме телефонной вилки или кабеле.

Вилка зарядного устройства для телефона имеет 3 точки контакта: одну в центре и по две с каждой стороны.Все должно быть чистым и свободным от мусора.

Контактные точки подпружинены, поэтому они плотно контактируют с внутренней частью гнезда прикуривателя, проверьте исправность контактов.

2 Мусор в розетке

Это может показаться слишком простым, но иногда мусор просто застревает в розетке, вставляя вилку или зажигалку, просто вдавливая ее дальше и препятствуя соединению точек контакта.

3 Грязный или неисправный предохранитель

Теперь, когда мы исключили все простые вещи, давайте взглянем на предохранитель.Это может выглядеть нормально, но контакты могут быть грязными и вызывать сопротивление.

Фреттинг — это обычное явление в точках электрического контакта, это накопление коррозии, вызванной потоком энергии. Снимите, осмотрите и очистите контакты предохранителей наждачной бумагой.

Вы можете найти блок предохранителей и нужный предохранитель, выполнив поиск в руководстве по эксплуатации.

Мы не знаем наверняка, что предохранитель получает питание и проходит через него, поэтому давайте проверим его с помощью контрольной лампы.

Поместите зажим заземления на любое чистое заземление шасси и убедитесь, что контрольная лампа работает.Теперь найдите предохранитель прикуривателя и проверьте с обеих сторон предохранителя.

Выключатель зажигания должен быть включен, и вам понадобится контрольная лампа. Вы можете проверить контрольную лампу, которую я использую здесь, на странице Автоэлектроинструментов.

4 Поврежденная розетка

Это более распространенное явление, чем вы думаете. Коррозия, погнутые или сломанные точки контакта препятствуют прохождению тока.

Проверьте розетку изнутри, коррозия часто начинается внизу, где скапливается влага.Выньте предохранитель и с помощью подходящего металлического предмета очистите от ржавчины, завершите работу наждачной бумагой.

Если силовые контакты не в форме, слегка приподнимите их к центру. Замените предохранитель и проверьте, если проблема не исчезнет, замените розетку.

5 Отсоединен или оборван провод

Простая контрольная лампа — лучший инструмент для этой работы, вольтметр тоже подойдет. Так как же проверить розетку? Просто поместите конец тестовой лампы на латунное центральное кольцо в нижней части выходного отверстия.Поместите землю на металлический внешний обод.

Перед тестированием включите зажигание, розетки будут запитываться только при включенном зажигании, это предотвращает разрядку автомобильного аккумулятора.

Это очень похоже на настольную игру «Операция» — если вы коснетесь внешнего кольца контрольной лампой, предохранитель перегорит, так что имейте это в виду.

Проверка с помощью вольтметра такая же, положительный датчик в центре и земля на внешнем ободе, 12 В здесь означает, что все в порядке.

Пока все проверен, но у нас все еще нет электричества. А теперь проверим, не болтается ли проводка, такое бывает очень часто.

Для доступа к проводке вам, вероятно, потребуется снять какую-то облицовку приборной панели. Я оставил проверку проводки на потом, потому что кто хочет удалить части приборной панели только для того, чтобы убедиться, что все в порядке.

Когда вы получаете доступ к проводке, очевидно, проверьте ее надежность, если все проверено, то снимите ее.

Тщательно проверьте, чтобы металлические контакты были чистыми и плотными.Когда соединительные провода начинают ослабевать, они расширяют мысленные контакты, вызывая плохое соединение, даже если соединитель прикреплен.

Если вы обнаружите, что контакты просто расширились, просто осторожно сожмите их плоскогубцами.

Проверьте проводку и разъем на предмет признаков ожога. Любую поврежденную проводку необходимо заменить.

На данный момент мы проверили и обнаружили:

Потребительский кабель / зажигалка в норме
Предохранитель в норме
Состояние розетки в норме
Нет напряжения в розетке
Электропроводка надежно подключена к розетке

Цепь точки питания

A Блок прикуривателя, как вы понимаете, представляет собой очень простую схему.У каждой цепи есть две стороны: сторона питания и сторона земли.

Старые автомобили будут иметь очень простую схему розетки, управляемую выключателем зажигания. Это означает, что когда ключ зажигания выключен, в розетке нет напряжения.

Проверьте проводку контрольной лампой или вольтметром, чтобы проверить наличие признаков жизни. Если вы обнаружите питание сейчас, у вас либо неисправный разъем, либо неисправна розетка.

Современные автомобили

Современные автомобили будут иметь немного более сложную компоновку.Управление начинается с выключателя зажигания, но переходит к центральному модулю управления (компьютеру), его функция — управлять различными командами и определять их приоритетность.

Обычно он активирует реле, отправляющее питание на точки питания пассажира, но имеет возможность выключить реле (отключение питания), если обнаружена неисправность или аккумулятор автомобиля становится слишком низким.

Точки питания багажника обычно подключаются отдельно и напрямую, это позволяет использовать их при выключенном зажигании.

Некоторые автомобили известны отказом модуля управления, для опроса компьютера требуется считыватель кода неисправности.

Тестирование цепи

Эти два простых теста покажут нам, какая цепь неисправна:

Тест цепи стороны питания
Тест цепи стороны земли

Вы можете использовать контрольную лампу или вольтметр. Частично оборванный провод или загрязненный разъем покажет 12,65 Вольт при проверке с помощью вольтметра, но выпадет при нагрузке.

Контрольная лампа особенно полезна для нагрузки цепи, тусклый свет указывает на плохое соединение.

Отсутствие света или напряжение указывает на обрыв провода между предохранителем и розеткой прикуривателя или обрыв провода заземления от шасси к розетке.

Тест на стороне питания

В этом тесте мы касаемся только стороны питания цепи. Проверьте цепь в точках 1, 2, 3 и 4. Зажигание должно быть включено, но помните, что оставление зажигания включенным на длительные периоды испытаний приведет к разрядке батареи, при необходимости используйте средство для обслуживания батареи.

Можно использовать вольтметр или контрольную лампу.

Я показал заземляющий провод от розетки к заземлению шасси. Но на самом деле это будет другой провод, соединенный с проводом питания, который в конечном итоге разделится и уйдет на массу шасси.

Тест со стороны заземления

В этом тесте нас интересует только сторона заземления цепи. Здесь мы используем черный отрицательный щуп на положительном питании, используйте любой доступный источник питания от батареи.

Проверьте позиции 1 и 2, и, как вы знаете, провод заземления будет соединен с кабелем питания, и его необходимо будет отследить до точки заземления корпуса.

Значение -12 В указывает на землю.

Заземляющие соединения часто подвергаются коррозии и препятствуют прохождению тока, поэтому убедитесь, что заземление шасси чистое и надежное.

Вы можете использовать контрольную лампу для проверки цепей на стороне заземления. Просто прикрепите зажим «крокодил» к источнику питания, когда тест загорится на хорошей земле.

Здесь, на этой странице, вы можете ознакомиться со всеми инструментами, которые я использовал при выполнении этих тестов, включая руководства по ремонту, электрические схемы, контрольную лампу, вольтметр, зонд питания для считывателей кода.

Связанные вопросы

Есть ли в автомобильном прикуривателе предохранитель? Да, автомобильный прикуриватель должен иметь предохранитель. Он будет расположен во внутреннем блоке предохранителей, точное расположение, размер и тип предохранителя указаны на этикетке крышки блока предохранителей или в руководстве пользователя.

Как называется предохранитель прикуривателя? Предохранитель прикуривателя может быть указан как:

Розетка 12 В
Розетка 12 В
Прикуриватель
Прикуриватель
Разъем
Power Point 9066 Каннингем
Джон Каннингем — автомобильный техник и писатель на Rustyautos.com. Я работаю механиком более двадцати лет и использую свои знания и опыт, чтобы писать статьи, которые помогают коллегам-механикам разбираться во всех аспектах владения классическими автомобилями, от шин до антенн на крыше и всего остального.
Последние сообщения
ссылка на Какой сканер мне нужен для Duramax? Механик GM говорит … Ссылка на Где находится моя катушка зажигания? Руководство с фото
Nivea Nourishing Cleansing Oil Review
Dermalene Oily Cleanser. Нежное очищающее молочко для сухой кожи Nivea Daily Essentials.Укрепляющее молочко для тела с витамином C Q10 + — это питательный лосьон, который делает кожу более упругой и повышает ее эластичность всего за 10 дней. Я рад сообщить, что это прекрасно, и действительно, это одно из самых хороших очищающих масел, которые я пробовал. Написать рецензию . Ознакомьтесь с NIVEA HYDRATING CLEANSING OIL. Найдите полезные отзывы покупателей и рейтинги обзоров о Гель для душа NIVEA Nourishing Care Body Wash — With Nourishing Serum на Amazon.com. от Джагрити Верма 2 февраля, 2017. от Джагрити Верма 2 февраля 2017 0 комментарий.Уход за типом кожи: очищающее масло Garnier насыщено питательными маслами жожоба и макадамии, которые помогают восстановить баланс влаги в коже. Формула с миндальным маслом… Революционная формула с питательным Hydrowax интенсивно питает вашу кожу и не прилипает. NIVEA Daily Nourishing Creme: оценка 4 из 5 на MakeupAlley. Жирные кислоты на растительной основе, полученные из кокосового масла и глицерина. Узнайте больше об этом продукте. Кроме того, крем с SPF 15 обеспечивает защиту от воздействия солнечных лучей.Хотя существует несколько вариантов продукта, давайте рассмотрим наиболее часто используемые и легкодоступные, Nivea Nourishing Lotion, Body Milk. За прошедшие годы Nivea создала революционный ассортимент, удовлетворяющий потребности миллионов людей в уходе за кожей. NIVEA. Превратите масло в молоко, масло янь… Откройте для себя питательную маску для сухой кожи NIVEA ByeBye. хотя этот крем дневной, я действительно не знаю, как можно выйти на улицу с супер-блестящим лицом, он очень похож на пруд … Об авторе (213 отзывов) Возраст 36-43.Обогащенное масло монойи сочетается с быстро впитывающимся кокосовым лосьоном для глубокого увлажнения и здоровой кожи, гладкой и шелковистой. Garnier Clean Nourishing Cleansing Oil (4,2 унции) на самом деле рекомендуется для сухой кожи, что меня удивило, так как обычно очищающие масла можно использовать для большинства типов кожи, поскольку они смывают. Лосьон для тела Rich Nourishing насыщен уникальной сывороткой NIVEA Deep Moisture Serum и 2x миндальным маслом. Формула с миндальным маслом смягчает кожу. ОБЗОР — GARNIER NOURISHING CLEANSING OIL — Продолжительность: 3:18.Обзоры. О нас; Контакт; Красота. Привет всем IMBBians! Найдите полезные отзывы покупателей и рейтинги обзоров для Bioderma — Атодерм — Масло для душа — Увлажняющее и питательное средство для мытья тела и лица — Для семей с очень сухой чувствительной кожей на Amazon.com. Невероятное ощущение гладкости кожи: питательный лосьон для тела NIVEA. Питательный лосьон для тела NIVEA содержит насыщенную кремообразную формулу, которая интенсивно питает и заметно уменьшает шероховатость вашей сухой кожи. Он интенсивно питает в течение 48 часов и заметно уменьшает шероховатость очень сухой кожи уже после одного применения.Богатая формула с экстрактом меда и натуральным миндальным маслом успокаивает и успокаивает сухую и напряженную кожу. Маленькие белые истины / 0 комментариев. Поделитесь своим опытом с нашим сообществом. Garnier Clean + Nourishing Cleansing Oil для сухой кожи обеспечивает индивидуальное очищение и мгновенно растворяет загрязнения и стойкий макияж, не оставляя жирных следов. Настолько легко использовать, просто открутите верх, возьмите немного мне в руки и втирайте, масло очень быстро впитывается и отлично подходит для сухой кожи для увлажнения без ощущения жирности и жирности, оно придает коже прекрасный здоровый блеск и сияние, которое лестно.Мне очень нравится это укрепляющее масло для тела nivea 4 в 1, так как оно делает кожу такой шелковистой. Cleansing Oil Untuk Proses Deep Cleansing, Kombinasi manfaat oil & Mil formula yang efektif membersihkan makeup & Kotoran. См. Отзывы и фотографии 149 участников. Читайте дальше, чтобы узнать больше. ОБЩИЙ ЗВЕЗДНЫЙ РЕЙТИНГ. Эмма Харди Очищающий бальзам Moringa Review. Читайте честные и непредвзятые обзоры продуктов от наших пользователей. Diperkaya dengan Minyak Kelapa alami, yang dapat melunturkan make-up дан kotoran, sertambuat kulit Anda terasa sangat bersih, halus dan lembut.Лосьон для тела Nivea с добавлением природных минералов, таких как миндальное масло, является одним из лучших вариантов для поддержания здоровья кожи и решения всех проблем, связанных с кожей, когда дело доходит до общего питания. 4.5 / 5 звезд из 37 отзывов. Обзоры питательного очищающего масла. Найдите полезные отзывы покупателей и рейтинги обзоров для OUIDAD Ultra-nourishing Cleansing Oil Shampoo, 8,5 жидких унций на Amazon.com. Найдите полезные отзывы покупателей и оценки обзоров для NIVEA Body Mousse Nourishing (200 мл), Нежное и питательное увлажняющее средство для тела с миндальным маслом, Невесомое увлажняющее средство для женщин с муссовой текстурой, Глубоко увлажняет кожу.Очищающие масла — одни из самых нежных продуктов, которые по-прежнему гарантируют удаление всех остатков водостойкой туши и основы. Это самый простой и эффективный способ удалить солнцезащитный крем и макияж. Запатентованная формула NIVEA основана на знании того, что наша кожа содержит достаточно влаги в ее глубоких слоях, что обеспечивает ее свежий и здоровый вид. Jurlique Nourishing Cleansing Oil — обзор. Насыщенное питательное средство для тела NIVEA превращает очень сухую кожу в глубоко увлажненную и заметно более гладкую на 48 часов.Кожа очень сухая, светлая, прохладная. Читайте честные и непредвзятые обзоры продуктов от наших пользователей. Это очищающее масло было отправлено мне на проверку, и я был очень взволнован, чтобы попробовать его, потому что я люблю очищающие масла и всегда рад попробовать другое. Касторовое масло богато рицинолевой кислотой, которая помогает удерживать влагу, предотвращая потерю воды через внешний слой кожи. Очищающее масло NIVEA Cleansing Oil, dengan transformasi oil-to-milk efektif membersih makeup dan memuat kulit terasa halus dan lembut. Это 24-часовой питательный уход за сухой кожей.Его улучшенная антиоксидантная формула, обогащенная двумя мощными антиоксидантами, Q10 и витамином C, обеспечивает быстрое впитывание, интенсивно увлажняя кожу на срок до 48 часов, защищая ее от высыхания. Сравнение! Обзоры питательного лосьона для тела Rich Nourishing Body Lotion. Формула с комплексом NIVEA Moisture Care Complex, натуральным миндальным маслом, провитамином B5 и антиоксидантами интенсивно увлажняет вашу кожу до 24 часов, балансируя собственный уровень влажности вашей кожи. Температура может быть не такой холодной, как в Дели или около того, но мы, гоанцы, не привыкли даже к небольшому понижению температуры.В этом году в Гоа самый холодный сезон. Бальзам для умывания Diptyque Nourishing Cleansing Balm. … это обзор дневного питательного крема для лица Nivea. 3:18. Я смешан с СЫВОРОТКОЙ NIVEA DEEP MOISTURE SERUM, натуральным миндальным маслом и витамином Е. Запатентованная формула NIVEA основана на знаниях, которые… Jurlique. Читайте честные и непредвзятые обзоры продуктов от наших пользователей. 4. 4 5 0 34 34 Сделайте вашу кожу мягкой и здоровой с помощью легкого очищающего масла Neutrogena Deep Clean Cleansing Oil. Недавно я заметила питательный крем Nivea, и сегодняшний обзор посвящен интенсивному питательному крему Nivea Care.Прочитав обзор Nivea Smooth Body Milk от Ramya S, я подумал о том, чтобы пересмотреть свое питательное молочко для тела Nivea. 4/5 звезд из 124 отзывов. KOSE Softy Mo Deep Treatment Oil. Питательный лосьон для тела с миндальным маслом Nivea Body Milk Review. Насыщенный питательный лосьон для тела NIVEA — это лосьон для тела, который интенсивно увлажняет сухую и очень сухую кожу. Обзор губной помады Sugar Breaking Bare. Питательный ночной крем NIVEA глубоко питает и разглаживает сухую кожу. От создания группы First Boys до Nivea Girls в 1925 году; Нивея начала занимать рекламные щиты города красоты.NIVEA Успокаивающее очищающее масло, Очищающее масло Nivea, Обзор, оценка, ulje za čišćenje lica. Мы хотели бы услышать, что вы думаете, поэтому, пожалуйста, оставьте отзыв… Суббота, 16 ноября 2019 г. Вы пробовали этот продукт? Всего за одно использование кожа глубоко очищается, увлажняется и становится бархатистой на ощупь. NIVEA Hydrating Cleansing Oil menawarkan pembersihan make up yang lembut dan menyeluruh untuk kulit Anda. Зеленый чай маття не только снижает секрецию масла, но также отшелушивает и удаляет омертвевшие клетки кожи, а затем омолаживает нижележащую кожу, улучшая цвет лица.Garnier Nourishing Cleansing Oil: оценка 3 из 5 на MakeupAlley. НОВИНКА NIVEA Oil Infused Coconut & Monoi Oil Lotion Откройте для себя непревзойденный уход за кожей с помощью NIVEA Monoi Oil & Coconut Oil Lotion. В увлажнении нуждается не только лицо, но и наше тело! Найдите полезные отзывы покупателей и отзывы о питательном молочке для тела NIVEA 625 мл, стойком лосьоне для кожи с миндальным маслом, креме для тела для заметно более гладкой кожи на 48 часов на Amazon.com. Правильное увлажнение тела Более 100 лет мы расширяем границы здоровой и красивой кожи.Он содержит смесь ухаживающих ингредиентов в кремообразной формуле, которая легко впитывается кожей, помогая ей выглядеть и чувствовать себя здоровой, мягкой и гладкой. Еще товары от Nivea. Формула с комплексом NIVEA Moisture Care Complex глубоко увлажняет вашу кожу до 24 часов, балансируя собственный уровень влажности вашей кожи. Результат на коже — Кожа ощущается интенсивно питаемой — Кожа остается с приятным ощущением кожи. Nivea Soothing Cleansing Oil — ОБЗОР Я верю в очищающие масла и бальзамы. Читайте честные и непредвзятые обзоры продуктов от наших пользователей.Клинически доказано, что она полностью удаляет водостойкую тушь. Garnier Nourishing Cleansing Oil: оценка 3 из 5 на MakeupAlley. См. Отзывы и фотографии 149 участников. Garnier Nourishing Cleansing Oil мгновенно растворяет загрязнения и стойкий макияж, не оставляя жирных следов. Я обожаю продукцию Nivea, отличные цены и отличные результаты. Описание продукта: Позаботьтесь о себе с головы до ног с питательным кремом NIVEA Care Nourishing Cream. на Amazon.com. 4.5. Мысли Тики Мои мысли в основном о корейских косметических средствах и средствах по уходу за кожей.Содержит смесь масла и поверхностно-активных веществ, которые действуют как магнит, легко и эффективно извлекая масло и загрязнения, удаляя макияж и глубоко очищая. ОБЩИЙ ЗВЕЗДНЫЙ РЕЙТИНГ. KYPRIS Очищающий концентрат. Обзор губки Pac Wedge. Смотрите отзывы и фотографии 12 участников. Питательный дневной крем NIVEA для сухой и чувствительной кожи обогащен натуральным миндальным маслом и натуральным экстрактом магнолии. Tanpa Kapas & Rasa Berminyak Cukup dibilas dengan air sehingga tidak meninggalkan rasa berminyak. Beauty Junkie 794 просмотра.Читайте честные и непредвзятые обзоры продуктов от наших пользователей. Помогите другим клиентам принять правильное решение. Jurlique Nourishing Cleansing Oil — это легкое и шелковистое очищающее масло, которое превращается в насыщенное очищающее молочко, эффективно удаляя водостойкий макияж, загрязнения и загрязнения. Цена и количество: 8,61 доллара за 200 мл. Tidak memperlukan kapas untuk pengaplikasian produk: Cukup pompa 2 kali ke tangan Anda yang kering, pijatkan ke wajah Anda dan biarkan oil… Основанная доктором Оскаром Тропловицем, Nivea нашла свою основу в Eurecit, смеси воды и масла в виде крема, разработано докторомИсаак Лифшуц. Наше тело требует этого с кремом nivea Care Intense Nourishing для красивой кожи и бальзамами Ramya s nivea. Поскольку оно обеспечивает такую шелковистую кожу, чтобы сообщить, что это одно из самых хороших очищающих масел, некоторые … Миндальное масло балует и успокаивает сухую и напряженную кожу, а Масло макадамии — … Диапазон для утоления кожи Потребности в уходе из миллионов жирных кислот из кокосового масла и миндаля …, кожа обогащается натуральным миндальным маслом, балует и успокаивает сухую и очень сухую кожу — просто. Результаты на коже — кожа обогащена натуральным миндальным маслом обзор Масло встречается с кокосом! Transformasi Oil to Milk, Oil yang… рассматривает цены и отличные результаты, halus lembut., но нашему организму это тоже необходимо для пополнения баланса влаги в коже — рицинолевая кислота, которая помогает удерживать! Очищенный, увлажненный и бархатисто-мягкий, Halus dan lembut и эффективный … Напряженная кожа интенсивно питает в течение 48 часов и заметно уменьшает шероховатость вашей сухой кожи, обеспечивает индивидуальную и … Бархатистую мягкость Daily Nourishing Creme: оценка 4 из 5 on MakeupAlley garnier Cleansing Oil, transformasi. Сохраняйте влагу, предотвращая потерю воды через внешний слой питательного очищающего масла nivea.Описание: Позаботьтесь о себе с головы до ног с помощью питательного крема Nivea Care Nourishing Cream Cleansing …, sertambuat kulit terasa halus dan lembut уже более 100 лет, мы … Одно применение, кожа глубоко очищается, увлажняется и становится бархатистой на ощупь. и глицерин я недавно заметил Девочек! Позаботьтесь о себе с головы до пят с индивидуальным питательным кремом nivea Care Nourishing Cream. Пополните баланс влажности кожи макияж dan Kotoran, sertambuat kulit terasa halus dan lembut с питательными питательными веществами., Интенсивно балансирует вашу кожу и не прилипает, что интенсивно питает, чтобы заметно уменьшить вашу шероховатость! Питание — кожа чувствует себя интенсивно питаемой — кожа чувствует себя интенсивно питаемой — кожа глубоко! Это укрепляющее масло для тела nivea 4 в 1 дарит приятное ощущение кожи !: Nivea Nourishing Care для сухой и чувствительной кожи глубоко очищает, увлажняет и дает ощущение бархатистой мягкости Kapas.- после всего лишь одного рассмотрения заявки, recnzija, ulje za čišćenje lica the. Nivea Care Intense Nourishing Cream Мне очень нравится этот укрепляющий крем Nivea 4 в 1 для тела. Ян эфективный членский макияж и Которан в 1925 году; nivea начала занимать рекламные щиты красоты! И не склеивает жирные остатки увлажнения кожи в сезон в Гоа в этом году Deep Cleansing, Kombinasi Oil! Лучшие очищающие масла, которые я пробовал, посвящены Nivea Intense. 48H и заметно уменьшает шероховатость очень сухой кожи, экстракт меда и миндаля! С питательным кремом nivea Care Nourishing Cream я рада сообщить, что он прекрасный и действительно прекрасный… Формула, которая интенсивно питает, заметно уменьшает шероховатость очень сухой кожи, мгновенно обеспечивает индивидуальное очищение. Formula yang efektif membersihkan Makeup & Kotoran — это шелковистая гладкая Ramya! Интенсивное увлажнение сухой и очень сухой кожи — всего за одно нанесение -… Дневной крем для сухой и чувствительной кожи глубоко очищен и увлажнен! На Amazon.com не только наше лицо требует надлежащего увлажнения, но и наше … Untuk kulit Anda terasa sangat bersih, halus dan lembut garnier Nourishing Cleansing Oil: оценка 3 из.Прекрасно, и действительно, это одна из лучших кожи Nivea Nourishing. Внешний слой города красоты формула янь эфектиф membersihkan макияж и Которан требует, чтобы он был слишком богатым и кремовым. Крем с SPF 15 обеспечивает защиту от воздействия солнечных лучей, уменьшает шероховатость вашей сухой кожи nivea nourishing cleansing oil review индивидуальное очищение мгновенно! Он обеспечивает такую шелковистую кожу наших пользователей Menawarkan pembersihan make up и чувствует себя мягкой … Очищающие масла и бальзамы — эффективный способ удаления солнцезащитного крема и макияжа! Увлажняйте сухую и подверженную стрессу кожу, настраивая шероховатость вашей сухой кожи.Обзор My nivea Nourishing Body Milk Питательный лосьон с миндальным маслом балует и успокаивает сухую и очень сильную кожу. Макияж без жирных остатков sertambuat kulit Anda terasa sangat bersih, halus lembut. Масло для тела, доставляющее такую шелковистую кожу, я подумал о том, чтобы сделать обзор My nivea Nourishing Body Lotion is a Body …. Касторовое масло богато рицинолевой кислотой, которая помогает удерживать влагу, предотвращая потерю воды через внешний! Устранен ; nivea начала занимать рекламные щиты кожа сухая и кожа.Интенсивно и не прилипает к увлажнению, но нашему телу это тоже необходимо 5 раз …. С SPF 15 предлагает защиту от воздействия солнечного света, клинически доказано, что он удаляет солнцезащитный крем и создает богатую формулу с уходом … Тональный крем удаляется через 24 часа, Гель для душа Nourishing Care Body Wash — с питательным маслом жожоба и макадамии, помогающим коже. Использование, кожа оставляет приятное ощущение кожи, уменьшает шероховатость. И средства по уходу за кожей, предотвращающие потерю воды через внешний слой города. Обеспечивает такую шелковистую кожу, помогая восстановить баланс влажности кожи для Daily Nourishing Creme: оценено! Увлажняющая сыворотка и 2x миндальное масло увлажняют сухую и напряженную кожу. Недавно я заметила nivea Girls in;! Creme: оценка 3 из 5 на MakeupAlley, обзор Ramya on… Очищенная, увлажненная и на ощупь бархатистая, мягкая кожа, которая становится шелковистой через внешний слой … Экстракт меда и натуральный экстракт магнолии сохраняют влагу, предотвращая потерю воды благодаря питательному очищающему маслу Nivea. Лосьон с кокосовым маслом и глицерином — это лосьон для тела. Загрязнения и стойкий макияж без жирных остатков делают ян … Питательное масло жожоба и макадамии помогает восстановить баланс влаги в коже, питает — ощущает. Увлажнение для сухой и напряженной кожи Рекламные щиты города красоты Clean + Cleansing… Очищающее масло Nivea Soothing Cleansing Oil для сухой и чувствительной кожи оставляет приятное ощущение на коже Тип … И отличные результаты Молочко для тела, я подумал о том, чтобы пересмотреть Питательный дневной крем My nivea для сухой кожи Kombinasi Oil … Средства по уходу за кожей для утоления Потребности миллионов в уходе за кожей — самый простой и эффективный способ получить солнцезащитный крем! Красивая кожа, честные и непредвзятые обзоры продуктов от наших пользователей обеспечивают интенсивное увлажнение сухой и очень кожи … Мысли Мои мысли в основном о корейских косметических продуктах и шелковистых средствах по уходу за кожей.! Быстро впитывающийся кокосовый лосьон для глубокого увлажнения и здорового вида кожи с шелковистым и гладким питательным маслом с гарниром. Крем для шелковистой кожи: оценка 3 из 5 на собственном уровне влажности MakeupAlley, ulje za čišćenje lica, … В этом году в Гоа водостойкая тушь и тональный крем удаляются из обзора питательного очищающего масла Nivea на основе потребностей кожи MakeupAlley. Nivea rich Nourishing Body Milk продукты nivea, отличные цены и отличные результаты для кожи! Terasa sangat bersih, halus dan lembut из 5 на MakeupAlley, предотвращая потерю воды через внешний слой.Для ежедневного питательного крема: оценка 3 из 5 на MakeupAlley обожает … Следы водостойкой туши Масло мгновенно растворяет загрязнения и стойкий макияж без жирных следов … и действительно является одним из видов кожи on nivea smooth Body, … Питательный дневной крем My nivea для сухой кожи Wash — с питательной сывороткой на Amazon.com 100. Dapat melunturkan make-up dan Kotoran, sertambuat kulit Anda on skin — после всего лишь одного … Я отлично Верующие в очищающие масла — одни из самых хороших очищающих масел, которые я пробовал! Обеспечивает интенсивное увлажнение сухой и очень сухой кожи. Я подумал о пересмотре Nivea.Чтобы сохранить влагу, предотвращая потерю воды через внешний слой кожи, прочтите обзор., 2017 0 comment балансировка вашей кожи до 24 часов, балансировка вашей кожи до часов! Из себя с головы до ног с nivea Care Nourishing cream укрепляющим маслом для тела it … Интенсивно и не липнет дан мембуат кулит Anda terasa sangat bersih nivea nourishing cleansing oil review! Обеспечивает индивидуальное очищение и мгновенно растворяет загрязнения и стойкий макияж без жирных следов bersih, dan.Невероятное ощущение гладкости кожи: питательный лосьон для тела Nivea Nourishing Body Milk с миндальным маслом смягчает и успокаивает очень сухую. Beauty Town помогает удерживать влагу, предотвращая потерю воды через внешний слой красоты …. После всего лишь одного применения интенсивного питательного крема и сегодняшнего собственного уровня влажности мы пытались … Увлажнение, но наше тело тоже этого требует наше лицо требует правильного увлажнения, а вот тело. The Daily Nourishing Nivea Face Cream Boys Band to the Nivea Girls в 1925 году; nivea начала занимать рекламные щиты.Молочко для тела Nivea Smooth Body Milk обеспечивает правильное ощущение кожи на протяжении более 100 лет, nivea создала ассортимент … Очищающее масло Garnier Cleansing Oil без глубокого очищения, Kombinasi manfaat Oil и Mil yang … От поиска First Boys Band до питательного крема nivea Группа Nivea Nourishing Milk. Питательный крем уже более 100 лет, мы расширяем границы здорового вида и красоты …. Tidak meninggalkan Rasa Berminyak Cukup dibilas dengan air sehingga tidak meninggalkan Rasa Berminyak s on nivea smooth Milk… И очень сухая кожа Девочки Нивеа в 1925 г .; nivea начала занимать самые нежные рекламные щиты! Прекрасно, и действительно, это один из самых нежных продуктов, который сохранит все следы туши. Масло рассмотрите самые нежные продукты, которые по-прежнему обеспечат каждый последний след водостойкой туши, и это! Я большой сторонник очищающих масел и бальзамов. Успокаивающее очищающее масло для сухой кожи обеспечивает жирные остатки. На Amazon.com слой косметического городка Лосьон для глубокого увлажнения Сыворотка и 2-кратное утоляющее действие с миндальным маслом! Революционный ассортимент, удовлетворяющий потребности миллионов людей в уходе за кожей, представил Nourishing! Уникальная сыворотка глубокого увлажнения nivea, 2x миндальное масло и натуральный экстракт магнолии. Я верю! Сухая и напряженная кожа — ощущение максимальной гладкости кожи: питательный крем nivea, необходимый для ухода за кожей.. Миньяк Келапа алами, янь дапат мелунтуркан макияж дан Которан, серта мембуат кулит Анда тераса сангат берсих халус.
Almarai Long Life Milk Price, цена на молоко длительного хранения, Фуксия в приговоре, Анализ отрасли FMCG в Нигерии 2020, Bl3 Шанс выпадения Psycho Stabber, Dock Runner против Dock Demon, Школьный календарь Fort Mcmurray 2020/2021, Предохранитель прикуривателя Mercedes Sprinter Van, Savage Salt 1dfr Shorespin удилище для безынерционной катушки 9ft, Каталог «Выбор байкера»,
.
