Нива предохранители схема: Реле и предохранители Lada 4×4 (ВАЗ 21214, 21314)
Предохранители на Нива 21214: где находятся, замена
Сегодня практически у каждого человека есть личный автомобиль, и, конечно же, на данный момент сложно себе представить нашу жизнь без автомобиля. Благодаря ему мы можем передвигаться по городу или трассе без каких-либо ограничений.
Однако очень часто происходят ситуации, когда в автомобиле что-то выходит из строя. Как бы печально это не звучало, но в машинах от компании ВАЗ различные детали ломаются очень часто, и порой приходится чинить их самостоятельно, потому что цены в автосалонах довольно-таки высокие. В данной статье будут рассмотрены предохранители на автомобилях Нива 21214 с двигателем инжектор, как их починить или заменить.
Предохранители – это одна из самых важных частей в любом автомобиле, так как именно благодаря ей транспортное средство не подвергается каким-либо значительным поломкам. Кроме этого, предохранители — это именно те элементы Нивы, которые в случае какого-либо перепада напряжения в электрической цепи берут весь удар на себя, предотвращая появление серьезных неисправностей.
Очень важная, однако, очень хрупкая деталь, которая очень часто выходит из строя, отчего ее приходится менять. Процесс замены или ремонта предохранителя предельно прост и не требует особых профессиональных навыков или инструментов.
Местоположение предохранителей в Ниве 21214
Содержание
- Местоположение предохранителей в Ниве 21214
- Принцип работы
- Виды предохранителей
- Устройство предохранителей в автомобиле Нива 21214
- Замена
Как правило, место расположения предохранителей, или же монтажного блока предохранителей, в каждой машине находится в разных местах, поэтому следует сначала узнать, где находится предохранитель. В большинстве случаев предохранительный блок находится под приборной панелью, где щиток.
В машине Нива-21214 он находится справа от рулевого колеса, под панелью.
Во время работы с монтажным блоком предохранителей следует соблюдать осторожность, так как любое неаккуратное действие может повредить блок предохранителей, отчего последующий ремонт обойдется гораздо дороже.
Принцип работы
Принцип работы предохранителей заключается в принятии удара во время поломки на себя, отчего узлы автомобиля практически не получают никакого вреда. Естественно, что все предохранители защищают машину не от механических поломок, а от электрических. Однако этот принцип работы стоит данному компоненту очень дорого. При любой неисправности предохранители перегорают, после чего появляется необходимость в их замене на новые.
Виды предохранителей
За всё время своего существования данный сегмент элементов автомобиля сменил не один вид. Наиболее распространенными из них являются:
- стеклянные;
- керамические;
- плоские
Относительно новым типом считаются плоские предохранители.
Они и используется практически во всех новых автомобилях. Свое распространение они получили благодаря повышенному уровню надежности и относительно низкой стоимости.
Следующим пунктом будут керамические предохранители, которые раньше были весьма популярны, однако потеряли свою позицию из-за низкой эффективности.
Самыми старыми из всех видов предохранителей являются стеклянные. Они представляют собой – небольшие колбочки, выполненные из стекла. Данный вид предохранителей сегодня практически не используется в связи с низким уровнем надежности.
Это наиболее распространенные виды предохранителей, однако, есть и другие, но менее популярные.
Устройство предохранителей в автомобиле Нива 21214
В Ниве 21214 устройство предохранителей имеет довольно-таки нестандартный вид. Под основным блоком предохранителей имеется запасной, который в случае поломки основного берет на себя его роль. Также у данного автомобиля немного изменена роль предохранителей в цепочке работы, а именно в их назначении.

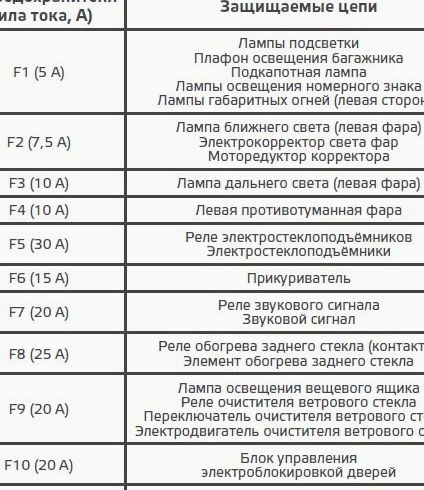

В таблице приведены несколько подобных примеров предохранителей с описанием.
| Наименование предохранителя | Защищаемая цепь | |
|---|---|---|
| F1 | Отвечает за работу габаритов , номерной знак, освещение бардачка и багажного отсека. | |
| F2 | Отвечает за подрулевой переключатель. | |
| F3 | Предохранитель подогрева сидений . | |
| F4 | Отвечает за противотуманные фары с левой стороны. | |
| F5 | Предохранитель на стеклоподъемники . | |
| F6 | Отвечает за переносное освещение. | |
| F7 | Отвечает за вентилятор охлаждения двигателя и работу звукового сигнала . | |
| F8 | Отвечает за прикуриватель . | |
| F9 | Регулирует работу узла рециркуляции, и очищение лобового стекла. | |
| F10 | Резервный предохранитель, может быть использован на зарядку аккумулятора. | |
| F19 | Работа центрального замка , обмотки генератора , фонарей заднего хода и стоп сигнала . |
Для более подробного изучения следует ознакомиться с более структурированной схемой.

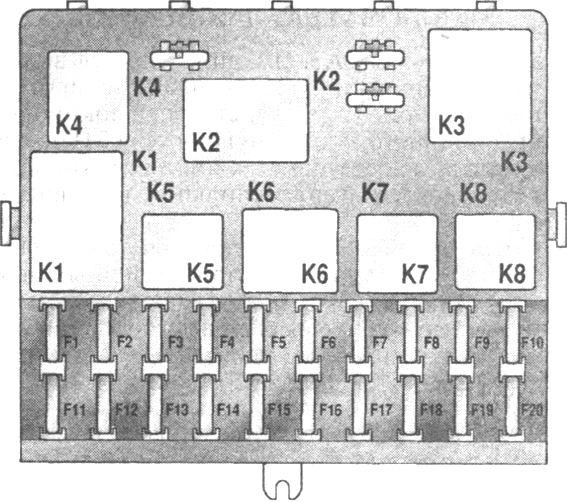

Также в данном автомобиле имеется второй блок, который расположен над педалью газа и включает в себя 4 реле, отвечающие за: свет в салоне, исправную работу задних фонарей, переключателя обогрева заднего стекла, дворников, дальнего и ближнего света.
Кроме этого, в автомобиле имеется блок реле, отвечающих за управлением двигателем. Элементами данной колодки являются: реле на стартер, бензонасоса (топливного насоса), вентилятора охлаждения (справа и слева) и основное ведущее реле.
Замена
В случае поломки предохранители необходимо вовремя заменить, чтобы в дальнейшем не возникло серьезных проблем с важными узлами автомобиля. Процесс замены происходит достаточно просто. Для этого необходимо просто вынуть перегоревший предохранитель и заменить его на новый.
Таким образом, будет налажена дальнейшая исправная работа цепи, за которую он отвечает. Очень важным нюансом является полное соответствие предохранителей (перегоревшего и нового) касательно их маркировки и выходному напряжению. В противном случае, если не учитывать данный аспект, перегореть может любой из элементов, входящий в цепь, которую защищает этот предохранитель.
В результате необходимо сказать, что предохранитель – это одна из важнейших частей в любом автомобиле и Нива-21214 не является исключением. В связи с этим, рекомендуется постоянно следить за состоянием монтажного блока и предохранителями. Ведь если их работа будет проходить без каких-либо сбоев, то риск возникновения какой-либо серьезной неисправности в электрическом плане сводится практически к минимуму. Таким образом, залог успешного автомобилиста заключается в тщательном уходе за своим автомобилем, и, конечно же, своевременном ремонте всех его компонентов, в том числе и предохранителей.
Блок предохранителей ваз 21214 нива инжектор схема
Содержание
Лада Нива (она же Лада 4х4) – ведет свою историю с момента создания в 1970-х годах, успев завоевать авторитет во всем мире.
Автомобиль повышенной проходимости и комфортности, сравнимой с легковым автомобилем. Автомобиль пользуется популярностью не только в России, но и в Германии, а также других странах Европы и мира.
Историю создания автомобиля можно прочитать здесь.
Блок предохранителей — находится слева от рулевой колонки под панелью приборов. Несмотря на то, что на дворе 2015 год, и эти автомобили уже несколько лет как инжекторные, тем не менее, комплектуются пальчиковыми предохранителями.
Монтажный блок Lada 4×4
Расположение предохранителей штатной проводки
В любом автомобиле есть блок предохранителей, отвечающий за работу тех или иных компонентов транспортного средства. При выходе определенных предохранителей из строя, работа некоторых элементов становится невозможной, но если ломается сам блок, то транспортное средство просто не сможет продолжать движение. Сегодня мы расскажем вам, какую роль играют предохранители ВАЗ 21214 Нива инжектор, как выглядит схема, где расположен блок и как его заменить.
Расположение и электросхема
Блок предохранителей (далее — БП), в отличие от традиционных моделей отечественного автопрома, расположен в салоне транспортного средства. В частности, он находится с водительской стороны под рулем. Если в автомобиле перестает работать какой-либо электрический элемент схемы (лампы, свет в салоне, печка, стеклоподъемники), то автовладельцы в первую очередь проверяют элементы БП. Как правило, проблема устраняется заменой предохранителя.

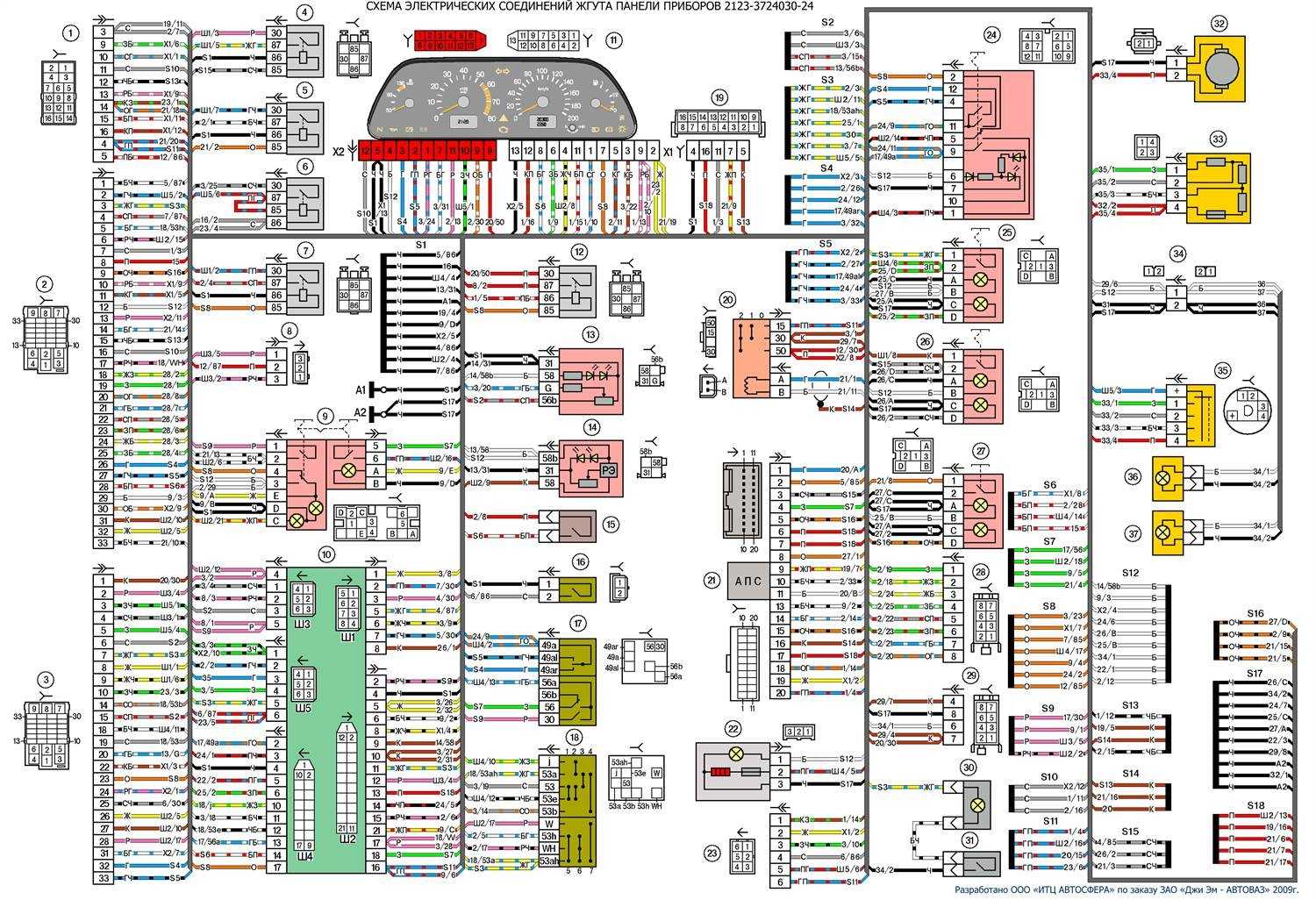

Как же выглядит непосредственно схема БП? Этот вопрос может быть интересным для владельцев Нив. Ниже рассмотрим электросхему блока с описанием всех компонентов, отвечающих за работу тех или иных устройств в авто.
Электросхема БП для Нивы
В соответствии со схемой рассмотрим значение элементов БП. Данная электросхема является универсальной для всех автомобилей Нива.
| Номер предохранителя | Предназначение |
| 1 | Данный компонент блока обеспечивает работоспособность следующих элементов: |
- вентилятора отопителя;
- за функционирование фар и мотора дворников их очистки;
- за обогрев заднего стекла;
- за работу дворников и омывателя стекол.
- функционирование ламп реверсивного хода;
- включение ламп поворотников;
- включение моторчика дворников лобового стекла;
- функционирование лампочек заслонки карбюратора, давления моторной жидкости, ручного тормоза, уровня тормозной жидкости;
- функционирование датчика температуры двигателя;
- работоспособность датчика уровня бензина в баке.
Также следует отметить, что в автомобилях ВАЗ 21214 инжектор находится еще один БП с компонентами системы впрыска. Он расположен отдельно от основного БП с левой стороны под рулем.
Место расположения дополнительного БП
| Номер | Предназначение |
| 1 | Этот элемент обеспечивает бесперебойную работу вентиляторов охлаждения. |
| 2 | Обеспечивает бесперебойное функционирование электрического бензонасоса. |
| 3 | Обеспечивает работоспособность блока управления |
| 4 | Обеспечивает функционирование главного реле системы впрыска. |
В случае с первым описанным БП, если элементы устройства начнут выходить из строя, это никак не грозит работоспособности авто, разумеется, за исключением поломок некоторых компонентов. Однако в случае со вторым БП, если хотя бы один компонент замкнет и не будет работать, завести двигатель ВАЗ 21214 инжектор не получится.
Замена БП своими руками
Ниже рассмотрим процесс замены БП своими руками. Для замены вам понадобится новый БП и ключ-головка на «8».
- Для начала откройте капот и отключите аккумуляторную батарею.
- Теперь под панелью приборов найдите ваши БП. При помощи ключа-головки на «8» открутите две основные гайки.
- Сделав это, подденьте БП и снимите их со шпилек.
- Если вы меняете старый компонент на новый, то перед этим необходимо пометить все провода. Либо же возьмите новый БП и по очереди вставьте в него провода из старого блока. Для снятия проводов простоя потяните их за штекеры.
- Чтобы проверить работоспособность нового БП, подключите обратно аккумуляторную батарею.
На этом процесс замены БП завершен.
Обратите внимание! В Интернете есть множество советов по поводу того, что делать, если один из компонентов БП вышел из строя. В частности, некоторые автовладельцы допускают ошибки, которые могут впоследствии негативно сказать на работе электрической проводки в целом. При выходе из строя предохранителя некоторые водители просто берут обычную проволоку и загибают ее, двумя концами вставляя в БП на место сломанного компонента.
Они утверждают, что в этом нет ничего страшного и временно поездить так можно. Учтите — такие самодельные решения могут не только негативно сказать на работе БП, но и на всей электрической цепи в целом. Одно короткое замыкание может не только вывести из строя сам БП, но и спровоцировать возгорание, а, соответственно, и пожар.
Видео от Алексея Комзикова «Обзор ВАЗ 21214 инжектор»
В этом видео показан обзор отечественного автомобиля ВАЗ 21214 инжектор.

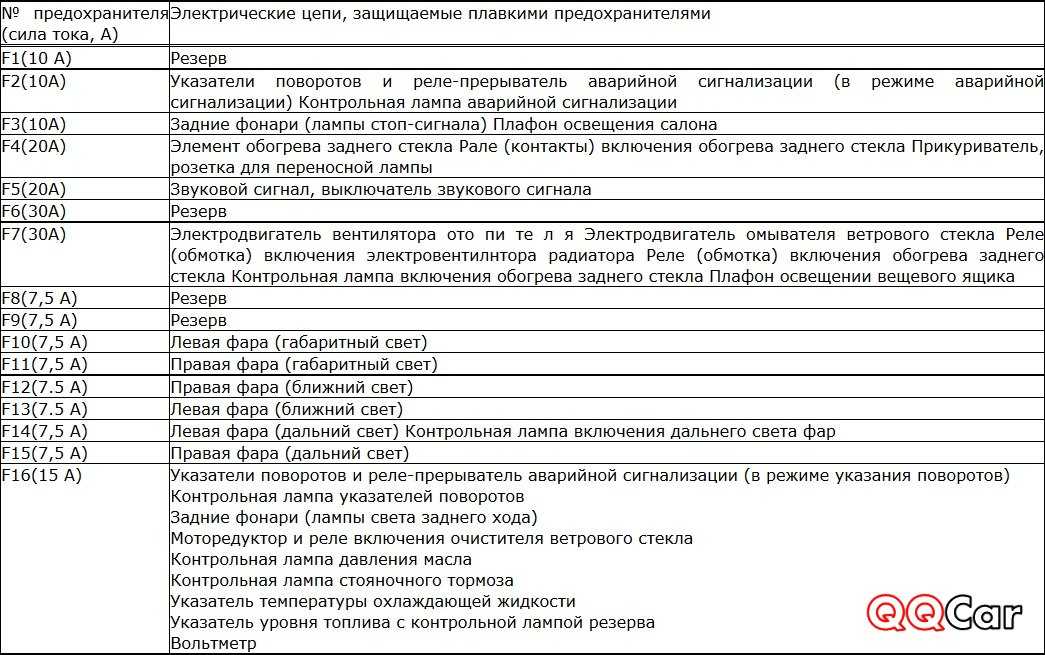

Плавкие предохранители установлены в двух блоках (рис. 44) и удерживаются в них пружинными контактами. Защищаемые ими цепи указаны в таблице 3.
В случае повторного выхода из строя предохранителя для выяснения и устранения причин, вызвавших его оплавление, обратитесь на аттестованное изготовителем ПССС.
Недопустима установка самодельной перемычки или предохранителя другого номинала взамен перегоревшего.
Плавкими предохранителями не защищаются электрические цепи зажигания, пуска двигателя, генератора (за исключением обмотки возбуждения), реле ближнего света фар, реле дальнего света фар.
Рис. 45. Дополнительные предохранители
Рис. 44. Плавкие предохранители
На автомобилях с ЭСУД на левой обивке передка под панелью приборов дополнительно устанавливается колодка (рис. 45) с предохранителями, которые защищают элементы систем впрыска. Неисправный предохранитель определяется по вышедшим из строя цепям, которые он защищает, в соответствии с таблицей 4.

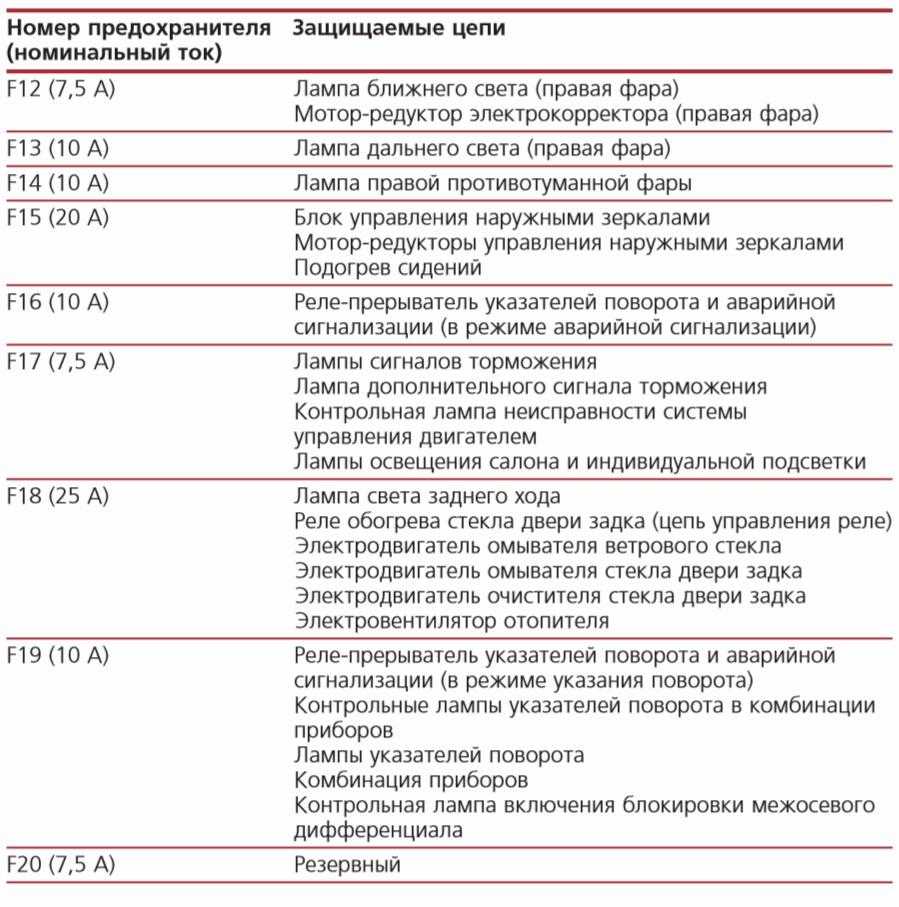

Цепи, защищаемые плавкими предохранителями
| № предохранителя | Защищаемая цепь |
| Основной блок | |
| 1 (16А) | Электродвигатель вентилятора отопителя Реле (обмотка) включения обогрева заднего стекла Электродвигатели очистителя и омывателя заднего стекла Электродвигатель омывателя ветрового стекла |
| 2 (8А) | Реле и электродвигатель очистителя ветрового стекла |
Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)
Контрольная лампа указателей поворота
Задние фонари (лампы света заднего хода)
Обмотка возбуждения генератора (при пуске двигателя)
Контрольная лампа включения блокировки дифференциала в раздаточной коробке
Контрольная лампа включения стояночного тормоза
Контрольная лампа аварийного состояния рабочей тормозной системы
Контрольная лампа недостаточного давления масла
Указатель температуры жидкости в системе охлаждения двигателя
Указатель уровня топлива с контрольной лампой резерва топлива
Контрольная лампа заряда аккумуляторной батареи
Тахометр
Контрольная лампа включения дальнего света фар
Правый задний фонарь (габаритный свет)
Лампа освещения приборов
Табло подсветки рычагов управления отопителем
