Лачетти: установка противотуманных фар вариант 2

Руководство по установке противотуманных фар

В лачетти, а тем более в хэчбэке из за своеобразной конструкции фар, света не хватает и ПТФ как дополнительный источник света весьма не лишний.

На данный момент приобрёл ПТФ (96551092, 96551091), реле, провода, штекеры и переключатель самих птф. Естественно на фото всё с каталожными номерами.

Дома сразу подготовил проводку т.к на улице не май месяц)

Установку начал с монтажа новых ПТФ, но при этом сразу их не стал прикручивать т.к по предыдущему опыту, без туманок проще тянуть провода.

Всё уложил в гофру и прикрутил массу (на фото крепление массы левой фары, с внутренней стороны)

Всё это дело контролировал кот-абармот, который работает исключительно за еду )

После, силовые провода вывел к блоку реле. Сам блок пришлось снять и к фишке на контакты 3 и 8 вывести концы.

Сами контакты вырезал из обычных колодок (мама), просто подогнал под размер и припаял. По мне это было самым сложным в установке.

Далее переместился в салон и заменил подрулевой переключатель. Теперь он стал с «вертушкой» включения ПТФ. Вся разница на фото.

По завершению вставил в блок реле предохранитель на 15А и Реле (номер на первом фото).
Поворачиваем рычаг и всё работает.

Естественно в даль света не сильно прибавилось, но угловой сектор значительно расширился!

После установки ПТФ количество нужного света значительно возросло. Естественно совершенству нет предела и было решено усилить положительный эффект ксеноном.
В фары ставить ксенон не стал из за новых ГОСТов, а просто поставил лампы с белым свечением. В самих же ПТФ обосновался ксенон. У ламп головного света, свечение 4300К, а ксенон 5000 Кельвин (нынче ксеноновых ламп под маленький цоколь навалом), поэтому свечение отличается, но это поправимо.
Начал с подготовки разъёмов и перепайки проводов на более толстые. Понятно что ксенон греется меньше и потребление ниже, но пусковой ток ещё не отменяли.

Провод взял с запасом, сечением 2.5мм. Далее соединил с штатной колодкой блока розжига и как олень помчался ставить.

При установке, фары не отсоединял, длинны штатных проводов хватает чтоб их отвести вверх и положить.
Имея заранее заготовленные разъёмы, основным является закрепить блоки розжига. Места предостаточно. Правый блок закрепил под нижним креплением усилителя бампера.

Левый блок «присопливил» к ребру за бачком омывателя.

Старые фишки сохранил (заизолировал). Это на случай если поеду самостоятельно проходить ТО, что бы всё было без лишних вопросов там.
С наступлением темноты всё было опробовано. При не самом нижнем положении противотуманок, свет распостраняется аж дальше штатных фар. Это не есть хорошо т.к будет слепить встречку. Как вариант, для снижения яркости, рассматриваю покраску отражателя ПТФ, но это уже к лету.

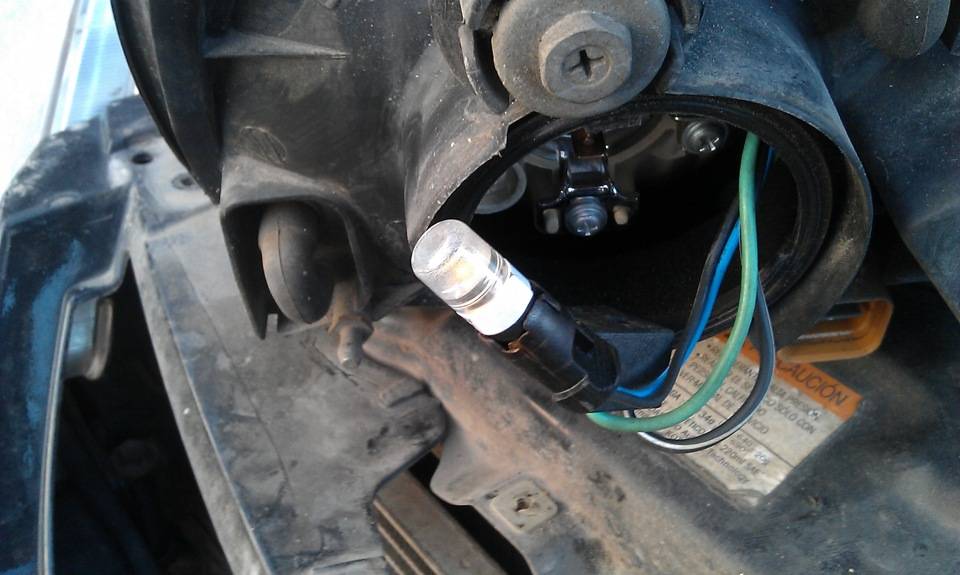

В итоге заменил лампочки в фарах и приспустил туманки вниз до максимума, что бы не слепило встречку. Стало выглядеть теперь это так! Освещаемость неплохая, без урона для других участников движения!

Без включённых ПТФ фары светят белым (фото немного исказило реальную цветовую гамму). При сравнении с ксеноном, немного отдают в желтизну. Свет можно выровнять заменой лампочек на «побелее». Но как известно, чем желтее свет, тем лучше он в сырую погоду))
Свет от ПТФ конечно распостранятся сильней штатного (собственно к этому и стремились), направленность пучка решается закраской одного ребра отражателя или «опусканием» регулировки птф до упора (последнее было сделано сразу после первого теста). Жалоб от встречных водителей в виде мерцания, моргания и др. сигнализирования нет т.к. не слепит никого, в конце концов мы не враги сами себе и другим, что бы задирать фары)))
P.S Естественно перед прохождение ТО, не забываем снимать ксенон)

Устанавливаем противотуманные фары на Лачетти седан • Сам автоэлектрик

Главная » Chevrolet

Chevrolet

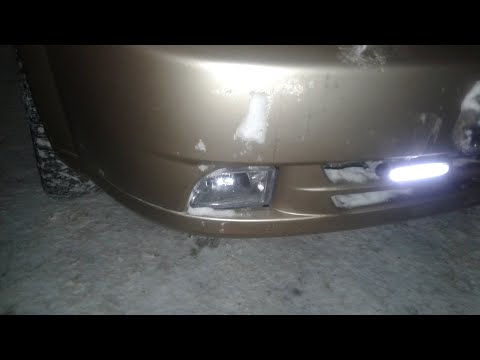

Широкий бампер предусматривает установку ПТФ

Каждому автовладельцу хочется модернизировать свой автомобиль и повысить его комфортность, и если вы решили улучшить освещение в условиях ограниченной видимости или просто разобраться, как поставить лампочки в противотуманные фары на Шевроле Лачетти, то данная статья именно для вас.

Мы рассмотрим, как провести работы качественно и в максимально сжатые сроки. Но для начала, хотел бы с вами поделится важной информацией.

Содержание

1. Что понадобится для проведения работ
2. Как проводятся работы
3. Подключение необходимых узлов
4. Установка фар
5. Вывод

Что понадобится для проведения работ

LED фары отличаются особой дальнобойностью, но и их стоимость намного выше стандартных вариантов

Для начала необходимо приобрести все требуемые элементы, так как без них невозможно провести работы:

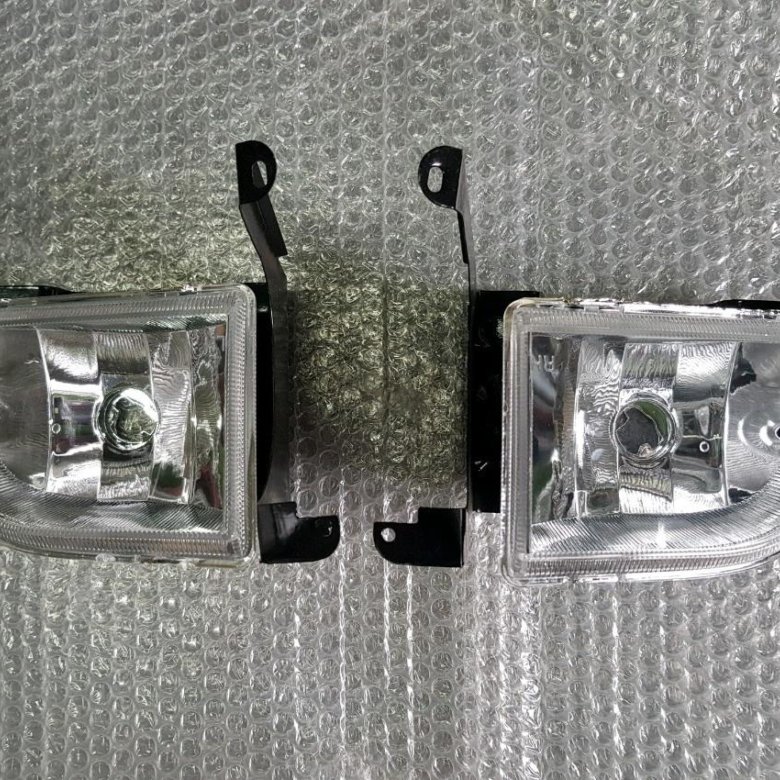

• Противотуманные фары для Шевроле Лачетти – на рынке представлено несколько вариантов, отличающихся характеристиками и производителем. Выбирайте тот вариант, который максимально удовлетворяет вашим требованиям, не стоит экономить на качестве – низкая цена чаще всего свидетельствует о невысокой надежности.
• Также понадобятся предохранитель и реле. Предохранитель нужен на 15 ампер, а марку реле вам без труда подберут в любом автомагазине, поэтому подробно останавливаться на этих элементах нет смысла.
• Переключатель подрулевой – еще один обязательный элемент, конечно, можно обойтись и простой кнопкой, но этот вариант выглядит намного хуже, кроме того, его сложнее устанавливать своими руками. Мы будем рассматривать вариант с использованием переключателя как наиболее простой и легкий.
• Разъемы от противотуманных фар – еще один важный пункт в перечне необходимых материалов, можно использовать узлы и от Лада Приора, иногда их найти гораздо проще.

Так выглядит необходимый набор для проведения работ

Совет! Лучше выбирать продукцию проверенных производителей, для этого можно проконсультироваться со специалистами или почитать статьи на нашем сайте, где представлено большинство моделей семейства ВАЗ. К примеру, ВАЗ 2112 инжектор.

Как проводятся работы

Сразу отметим, что инструкция по монтажу не зависит от типа автомобиля, будь то хэтчбек или универсал, все нижеописанное будет актуальным и правильным. Разобьем рабочий процесс на два этапа, чтобы вам было проще разобраться в процессе.

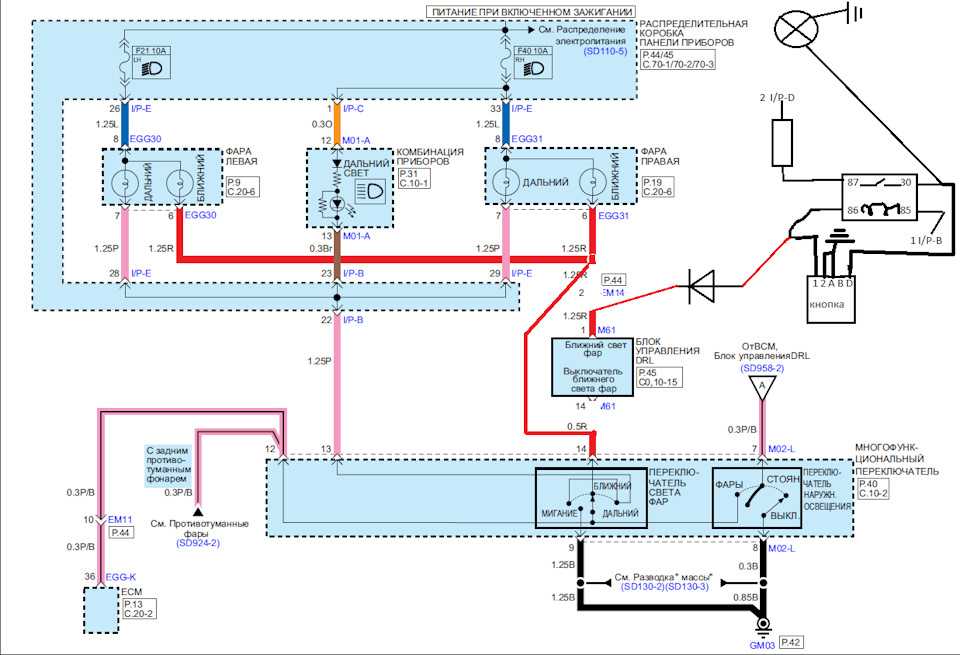

Схема подключения передних противотуманных фар и задних фонарей есть в каждой книге по обслуживанию автомобиля

Подключение необходимых узлов

Установка происходит следующим образом:

• В первую очередь надо снять старый переключатель и установить новый, для этого руль поворачивается на 90 градусов влево, откручивается один саморез, после на 90 градусов вправо – откручивается второй фиксатор. После этого крышка снимается, прижимается два фиксатора, и конструкция аккуратно снимается, после этого отсоединяются два разъема. Сборка происходит в обратной последовательности.

Так выглядит разъем с переключателем ПТФ

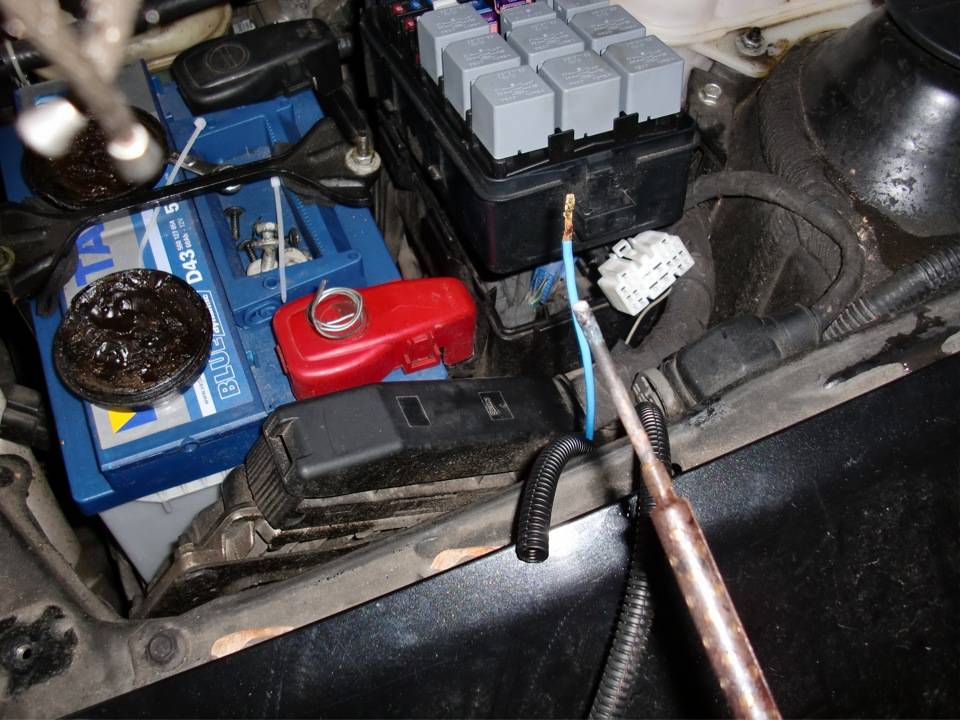

• Далее необходимо установить реле и предохранитель. Тут все очень просто: берутся требуемые элементы, открывается блок предохранителей под капотом, и нужные узлы вставляются в места, указанные на фото ниже.

Именно в эти места вставляются предохранитель и реле

Важно! После этого стоит проверить работу установленных элементов и переключателя, для этого вначале проверяются все другие режимы – повороты, свет, габариты, а после включаются противотуманные фары – на панели должен загореться специальный индикатор, который присутствует там по умолчанию.

• Далее необходимо изготовить два переходника, для этого концы проводов зачищаются, и на них устанавливаются и обжимаются разъемы, места соединений лучше всего изолировать с помощью термоусадочной трубки. После этого на переходник надевается кусок гофры, и контакты вставляются в разъемы, такой же узел изготавливается и на вторую фару.

Так выглядят разъемы на ПТФ

• Далее берется два куска провода длиной около 30 см, на один конец крепится стандартный разъем, а на другой — элемент с креплением под болт, это будут провода заземления, которые будут располагаться на ближайших крепежных элементах.

Установка фар

Противотуманные фары Шевроле Лачетти устанавливаются следующим образом:

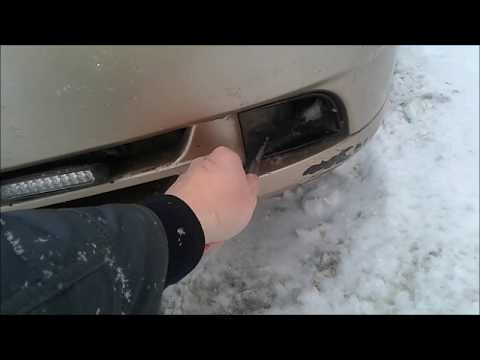

• Вначале следует снять заглушки, которые крепятся тремя саморезами, открутить их можно, располагаясь снизу. Для удобства лучше всего использовать короткую отвертку, так как стандартная не вмещается в свободное пространство, работы просты и не занимают много времени.

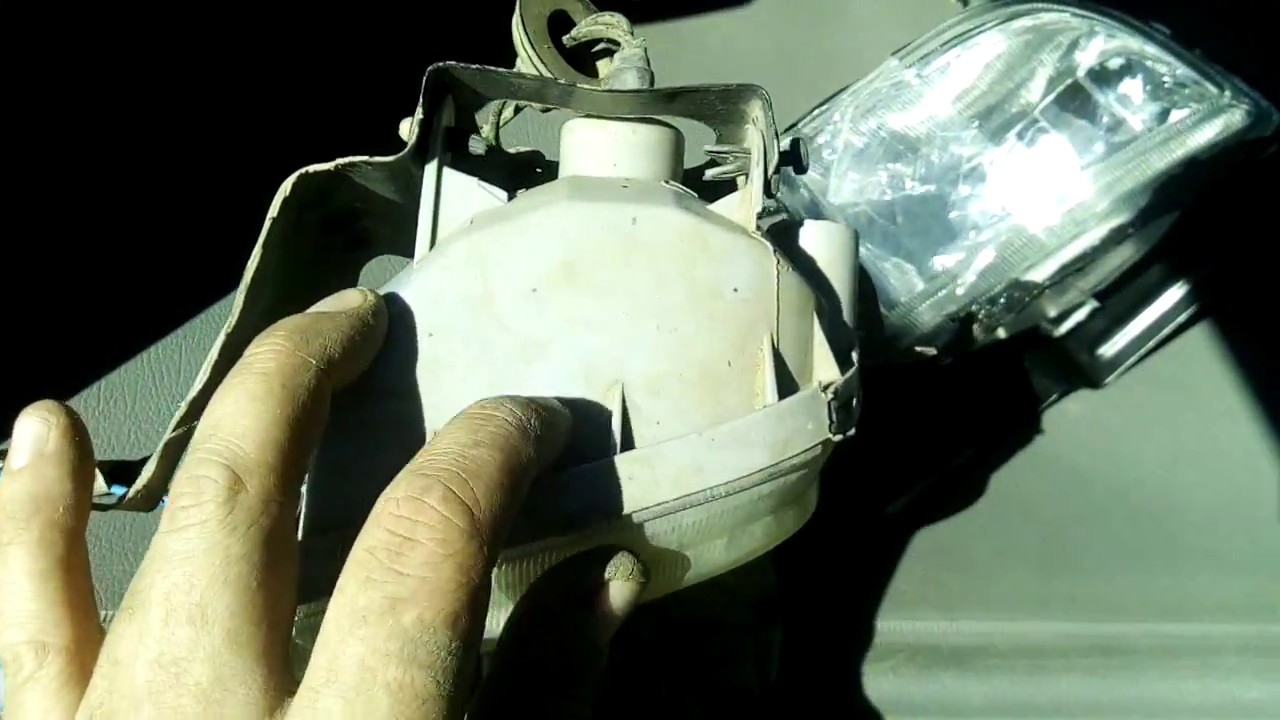

• Далее следует снять фару, так как разместить противотуманки не получится из-за мешающей защиты картера. Снятие фары занимает 3-5 минут, поэтому не стоит страшиться этого процесса.
• Затем прикрепляются противотуманные фары, присоединяются разъемы, крепится заземление на ближайших креплениях, и прокладывается провод к блоку предохранителей, лучше располагать его в гофре, чтобы защитить от неблагоприятных воздействий.
• После соединения всех разъемов и прокладки проводов фары можно поставить на место и продолжить работы.
• Гофра прокладывается к разъему С104, доступ к которому можно обеспечить следующим образом: снимается крышка блока предохранителей, после чего с фиксаторов снимается сам блок, а от него отсоединяется разъем, ближе всего располагающийся к крылу, именно он нам и нужен.
• Очень важно не перепутать, от какой фары идет каждый из проводов, они вставляются в разъемы, отмеченные на фото, при этом помните, что там нет контактов, и лучше всего приобрести их заранее.
  В крайнем случае концы провода зачищаются, загибаются и плотно вставляются в обозначенные ячейки.

Именно сюда подключаются протянутые провода

• Последний этап – сборка блока предохранителей и проверка работоспособности системы. Если все хорошо, работы можно считать законченными. Как отмечалось выше, конструкция всегда одинакова, будь то противотуманные фары на Лачетти седан, универсал или хэтчбек.

Можно дополнительно улучшить внешний вид автомобиля, заказав изготовление наклеек на фары – это очень просто решение способно буквально преобразить ваш автомобиль с минимальными затратами.

Вывод

Чтобы установить ПТФ самостоятельно, не требуется большой опыт в автоэлектрике, вы сами сможете справиться с работой, и видео в этой статье поможет еще лучше разобраться в некоторых особенностях процесса.
