Нива схема проводки: Схема электрооборудования Lada 4×4 (ВАЗ 21213, 21214)
Электрическая схема ВАЗ 21214 (21213, 2121 и 2131) Нива инжектор и карбюратор с описанием проводки » Авто центр ру
Каждый современный автомобиль сегодня оснащается электрической частью. Электрическая схема ВАЗ 21214 Нива инжектор позволяет при необходимости найти все элементы, заключенные в бортовую сеть, что особенно актуально при появлении неисправностей в проводке. Все, что нивоводу нужно знать об электрике в отечественных внедорожниках, описано в этой статье.
[ Скрыть]
Индексные обозначения Нивы

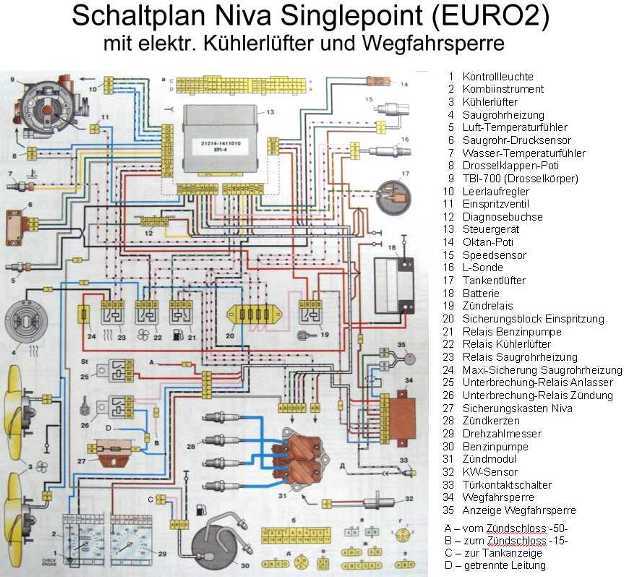

Подробная электросхема Нивы
Схема электропроводки может незначительно отличаться в зависимости от конструктивных особенностей транспортного средства.
Для начала рассмотрим индексные обозначения:
- ВАЗ 21213. Таким индексом обозначается транспортное средство, оснащенное карбюратором. Объем силового агрегата составляет 1.
7 литров. - 21214. В автомобилях ВАЗ 21214 схема подразумевает использование аналогичного двигателя с таким же объемом. Единственное различие — машина оснащается системой впрыска горючего.
- Есть еще одна модель с индексом 21213. В машинах ВАЗ 21213 схема электрооборудования включает в себя те же элементы, только в зависимости от года выпуска, авто может быть оборудовано мотором объемом 1.8 л.
- Версия 21073. Внедорожник оснащается или инжекторным мотором с форсунками, или карбюраторным ДВС «Солекса». Одной из особенностей этих авто является бесконтактная схема зажигания.
- 21215. Эти внедорожники изначально производились для экспорта, поэтому на наших дорогах данные авто трудно встретить. Стоит отметить, что они оснащались дизельными моторами Citroen.
7 литров.Вначале статьи есть схема электрооборудования ВАЗ на примере модели Нива 2121. Если вы являетесь владельцем версии 2131 или любой другой, то разница в схеме цепи будет, но не принципиальной. Если речь идет о карбюраторных двигателях, то в данном случае схема зарядки аккумуляторной батареи, а также зажигания, не будут защищены (автор видео — Наиль Порошин).
Особенности электрооборудования
Электросхема ВАЗ модели 21213 имеет определенные различия с моделью 2121, в частности:
- В автомобилях 21213 в блоке предохранительных устройств используются более модернизированные предохранители на ножках. Разумеется, использование таких устройств привело к тому, что площадка блока также стала другой.
- Система питания этих транспортных средств дополнительно включает в себя устройство экономии холостых оборотов. Чтобы эта опция работала нормально, в подкапотном пространстве добавлен еще один разъем с проводкой.
- Еще одно отличие — в этих авто используется бесконтактная схема зажигания, основным элементом которой является микроконтроллер.
Следует отметить, что отличия в схеме Нивы могут заключаться как в генераторных узлах, так и в самой электрике.
Отличия в генераторах
В любом случае, отличия в схеме проводки моделей будут заключаться в первую очередь в зависимости от силового агрегата — карбюраторного или инжекторного.
Основные отличия в карбюраторах:
- в моделях 21213 используется генераторный узел модели 371.3701;
- в двигателях моделей 21214 производитель принял решение установить более мощное генераторное устройство, оно маркируется цифрами 9412.3701 (автор видео — Sergei Chekhonin).
И хотя эти генераторы разные, они имеют определенные схожести в конструктивном плане. В любом случае, это — синхронное устройство переменного тока. Кроме того, эти узлы обладают встроенным выпрямителем и регулирующим механизмом напряжения на выходе.
Отличия в проводке
Если говорить непосредственно о проводке, то в зависимости от модели авто, она также может иметь отличия. Следует отметить, что эти отличия значительно упрощают обслуживание и ремонт системы своими руками. Что касается именно инжекторных модификаций внедорожников, то в данном случае система оборудуется тремя выходами, предназначенными для установки электронного зажигания.
Кроме того, в автомобилях 21214 используется два вентилирующих устройства, выполняющих функцию охлаждения радиаторного узла. Соответственно, из-за использования дополнительных вентиляторов, проводка также претерпела пусть не значительные, но отличия. Разумеется, они не принципиальны.
Фотогалерея «Электросистемы внедорожников»

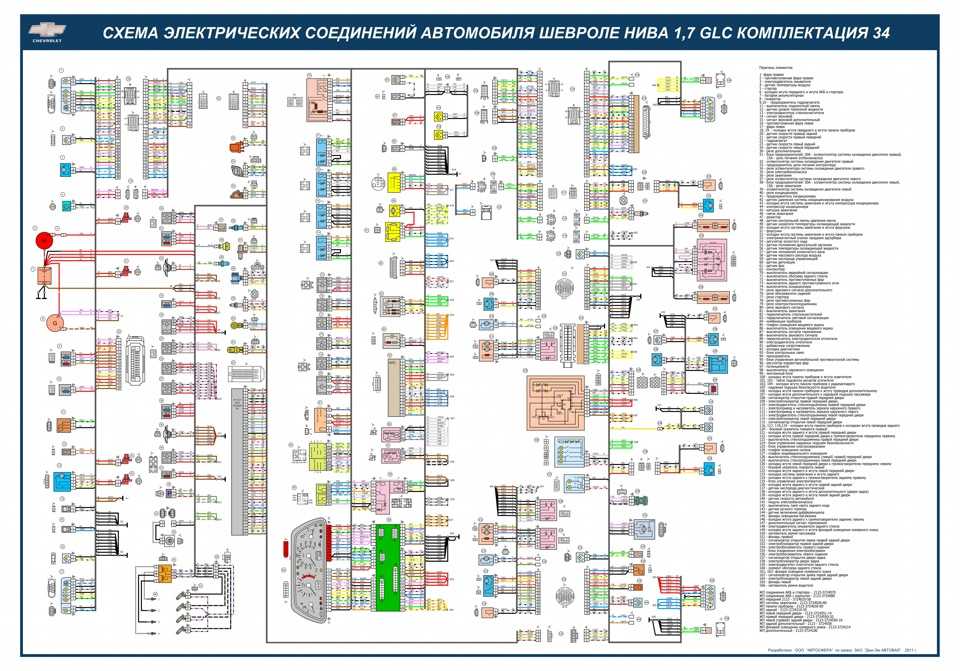

1. Обозначения системы в 2121
2. Электросхема Нивы 2123
Подведение итогов
Необходимость разбираться в электросхеме проводки может возникнуть в том случае, если в работе системы возникли неисправности и их нужно устранить. Разумеется, сложные неисправности, связанные с работой генераторного узла и прочих непростых в плане конструкции устройств, решить в гаражных условиях без определенных знаний будет проблематично. Тем не менее, даже простое знание электроцепи и возможность расшифровки условных обозначений может во многом помочь автолюбителю при ремонте. Кроме того, необходимость разбираться в проводке также может возникнуть в том случае, если вы решили модернизировать акустику или установить более совершенную аудиосистему.
Видео «Укладка проводки в спортивную версию Нивы»
Подробнее об этом процессе вы можете узнать из видео (автор — канал Suprotec Racing).
Схема электрооборудования ВАЗ 2121 Нива
Схема электрооборудования ВАЗ 2121 Нива
1 — боковые указатели поворота;
2 — передние фонари;
3 — фары;
4 — электродвигатели очистителей фар;
5 — звуковые сигналы;
6 — реле включения очистителей и омывателя фар;
8 — реле включения дальнего света фар;
9 — электродвигатель омывателя ветрового стекла;
10 — датчик недостаточного уровня тормозной жидкости;
11 — штепсельная розетка переносной лампы;
12 — датчик контрольной лампы давления масла;
13 — датчик указателя давления масла;
14 — датчик указателя температуры охлаждающей жидкости;
15 — распределитель зажигания;
16 — свечи зажигания;
17 — электродвигатель стеклоочистителя;
18 — катушка зажигания;
19 — генератор;
20 — запорный клапан карбюратора;
21 — стартер;
22 — электродвигатель омывателя фар;
23 — регулятор напряжения;
24 — реле контрольной лампы заряда аккумуляторной батареи;
25 — аккумуляторная батарея;
26 — реле стеклоочистителя;
27 — дополнительный блок предохранителей;
28 — основной блок предохранителей;
29 — выключатель контрольной лампы стояночного тормоза;
30 — выключатель контрольной лампы блокировки дифференциала;
31 — выключатель света заднего хода;
32 — выключатель контрольной лампы воздушной заслонки карбюратора;
33 — выключатель стоп-сигнала;
34 — электродвигатель отопителя;
35 — реле-прерыватель указателей поворота и аварийной сигнализации;
36 — дополнительный резистор электродвигателя отопителя;
37 — выключатель освещения приборов;
38 — переключатель света фар;
39 — переключатель указателей поворота;
40 — выключатель звуковых сигналов;
41 — переключатель стеклоочистителя;
42 — выключатель омывателя ветрового стекла;
43 — выключатель зажигания;
44 — выключатель наружного освещения;
45 — переключатель отопителя;
46 — выключатель очистителей и омывателя фар;
47 — прикуриватель;
41 — выключатель аварийной сигнализации;
49 — выключатели плафонов, расположенные в стойках дверей;
50 — указатель давления масла с контрольной лампой недостаточного давления;
51 — указатель уровня топлива с контрольной лампой резерва топлива;
53 — контрольная лампа стояночного тормоза;
54 — контрольная лампа заряда аккумуляторной батареи;
55 — контрольная лампа воздушной заслонки карбюратора;
56 — спидометр;
57 — контрольная лампа наружного освещения;
58 — контрольная лампа указателей поворота;
59 — контрольная лампа дальнего света фар;
60 — реле-прерыватель контрольной лампы стояночного тормоза;
61 — контрольная лампа уровня тормозной жидкости;
62 — контрольная лампа блокировки дифференциала;
63 — указатель температуры охлаждающей жидкости;
64 — плафоны;
65 — датчик указателя уровня и резерва топлива;
66 — задние фонари;
67 — фонари освещения номерного знака.
Электрооборудование нива 2121 выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть нива 2121 – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. При работе генераторааккумуляторная батарея заряжается.
Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов ваз 2121 (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания, пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей».
Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.
Предохранители ваз 2131 системы впрыска находятся в отдельном блоке на левой боковине под панелью приборов.
Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска (см. также Система управления впрыскового двигателя нива 2121).
При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе).
Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.
Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару.
