Предохранитель топливного насоса Нивы Шевроле и его замена

Работа двигателя автомобиля Нива Шевроле невозможна без топливного насоса. Если однажды автомобиль попросту не заводится, то не спешите огорчаться, возможно, поломка незначительна и для ее устранения необходимо пять минут времени. Главное, определиться с причиной и попытаться ее устранить. Именно причины выхода из строя бензонасоса будут рассмотрены в данной статье.

Если ранее автомобили Нива производились с двигателями карбюраторных типов, то современная Шнива оснащается инжекторной системой подачи топлива. А это означает что топливо из бака к инжектору подается посредством бензонасоса, который работает от электрического постоянного напряжения 12В. На карбюраторных движках бензонасосы работают посредством механического воздействия. Но так как Нива Шевроле оснащена только электрическим устройством, то и соответственно о нем и пойдет речь.

Местонахождение бензонасоса в Шниве

Содержание

• 1 Для чего нужен бензонасос
  • 1. 1  Что входит в систему питания топливного насоса?
  • 1.2  Предохранитель и его роль в электрических цепях
    • 1.2.1 Из чего состоит предохранитель?
    • 1.2.2 Принцип его работы
  • 1.3 Замена предохранителя цепи

Итак, выполнение функции подачи горючего из бензобака к системе впрыска обусловливается с помощью электрического топливного бензонасоса. Он засасывает топливо из бака и по системе подачи, состоящей из трубок, подает его к впускному коллектору инжекторной системы. Если представить на секунду что устройство закачки не работает. В этом случае попросту водитель не сможет запустить двигатель, ведь первоначально запускается бензонасос и подкачивает топливо к инжектору, а если он не работает, то и мотор завести невозможно.

Бензонасос – работает от электричества и поэтому за его работу отвечает электронная система автомобиля. При обороте ключа зажигания в положение включения зажигания происходит подача сигнала в виде электрического напряжения на бензонасос, за который отвечает бортовой компьютер. Внутри насоса расположен электромоторчик, который и начинает вращаться и создавать давление в системе. После этого ключ зажигания оборачивается в положение пуска двигателя, после чего и происходит его старт. Но если же водитель не поворачивает ключ на положение “старт”, то через две секунды бензонасос прекращает закачку топлива, чтобы не создать критическое давление в системе.

 Что входит в систему питания топливного насоса?

К самому устройству подводятся два проводка “+” и “масса”, которые дают собственно питание 12В. Но прежде, чем подается это питание, перед насосом устанавливаются следующие детали, обуславливающие его правильность функционирования. К этим деталям относятся:

• реле;
• бортовой компьютер, состоящий из платы с контроллерами;
• предохранитель.

Собственно реле предназначено для коммутации токов больших величин. То есть, бензонасос потребляет большой ток, особенно в моменты пуска, а проводка и электроника такие токи не выдержит и мгновенно сгорит. Реле же срабатывает по импульсу малых токов внутри себя и замыкает более мощные контакты. В результате происходит пуск устройства. Судя из этого можно сделать вывод, что неисправность реле приведет к нарушению и неработоспособности системы подачи топлива в Ниве Шевроле.

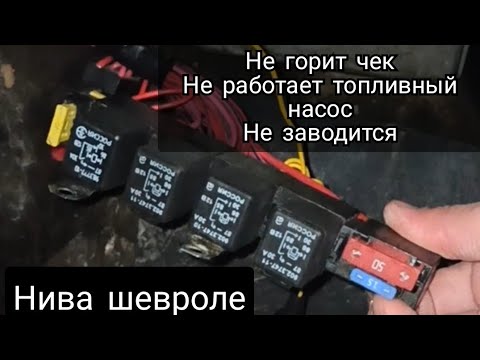

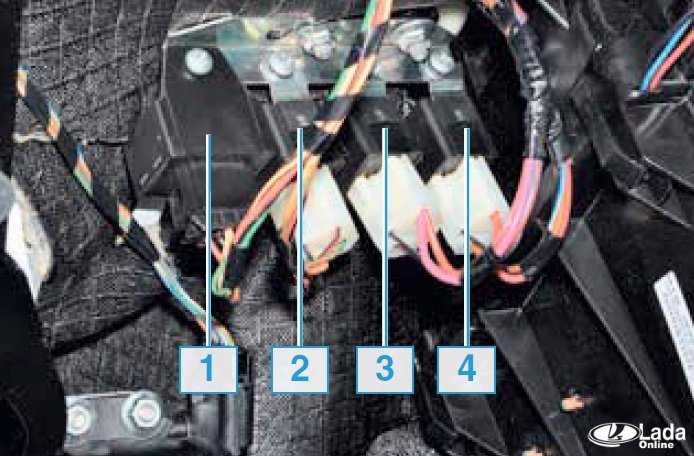

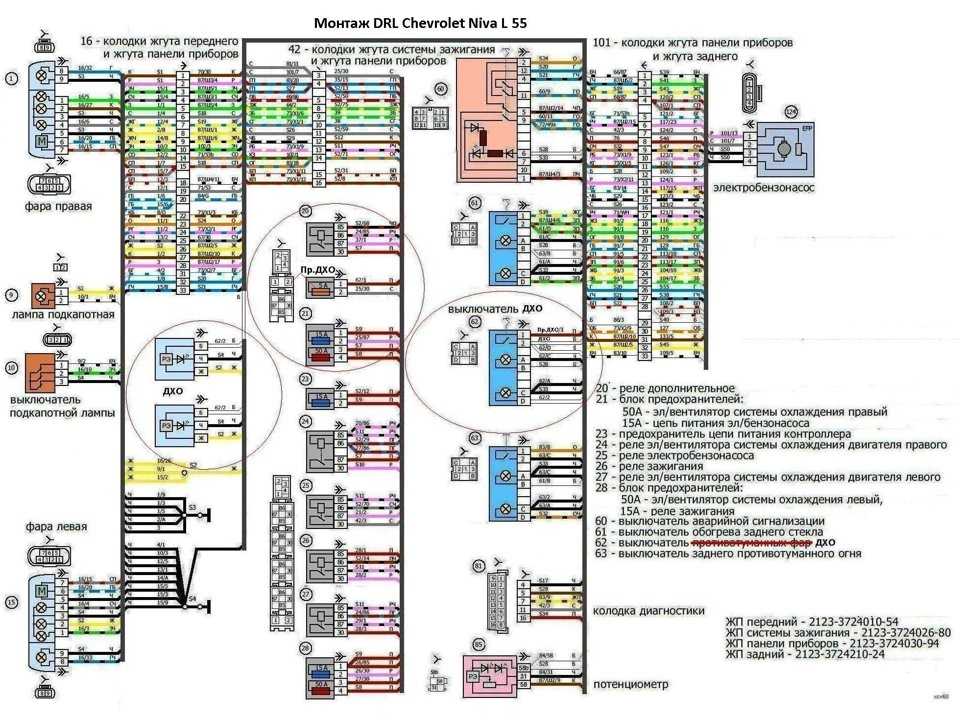

Располагается реле питания насоса в Шевроле Нива в салоне автомобиля под бардачком. Там расположены четыре типа реле, отвечающие за разные узлы замыкания цепей. Реле нашего устройства третье по счету. Рядом располагаются предохранители, о которых собственно и пойдет далее речь. Замена реле осуществляется довольно просто, откручивается крепление и вытаскивается релюшка, после чего на ее место устанавливается новая. Проверяется работоспособность реле путем функционирования насоса.

 Предохранитель и его роль в электрических цепях

Собственно мы плавно подошли и к нашей основной теме статьи – “предохранитель цепи подачи топлива”. Он предназначен для защиты электрической цепи насоса. Основная функция – это защита, которая заключается в разрыве цепи при возникновении больших токов, скачков или тепловых перегрузок. Все эти явления могут возникнуть непредсказуемо, так как реле, вышедшее из строя, может подать большой ток по проводке или к контроллеру, что и выведет их из строя. А ремонт бортового компьютера стоит очень дорого, поэтому единственный выход – стараться избавиться от таких непредсказуемых ситуаций путем постоянного контроля. Основные детали и узлы, которые могут пострадать, если дал сбой предохранитель:

1. Бортовой компьютер;
2. Непосредственно электрическая цепь питания насоса, состоящая из проводки;
3. Устройство подачи топлива;

Как видно, он занимает очень важную роль в автомобиле и является важным элементом, отвечающим за правильную работу электробензонасоса.

Из чего состоит предохранитель?

На каждой модели автомобиля используются различные виды предохранителей, но на Шевроле Нива установлены такие виды, как показано на фото.

Контактная нить

Конструкция его очень проста, состоит лишь из двух алюминиевых контактов и специальной пластиковой оболочки, которая не загорается и не дымит при плавлении. Если действует высокая температура на пластик предохранителя, то он попросту расплавляется. Внутри него расположена камера, а в ней соединительная контактная нить, которая и выполняет ту самую защитную функцию. Контактная нить изготовлена из алюминия, а толщина ее зависит от тока, на который рассчитан предохранитель. Он имеет маркировку “15А”, означающая выдерживание токов постоянной амплитуды до 15А.

Принцип его работы

Он выполняет защитную функцию путем обрыва контактной нити при прохождении тока большого значения. Итак, контакты замыкают плюсовую цепь питания бензонасоса, а когда в цепи образуется скачок или повышение тока свыше 15А, то контактная нить расплавляется. В этот момент электрическая цепь питания разрывается и спасает тем самым устройство от перегрузки по току, что приведет к выходу его из строя.
Нередко водители встречаются с проблемой “наплавливания” предохранителя, а точнее, его пластиковой оболочки. Причиной этого выступает длительная тепловая перегрузка во время работы устройства. Действующая нагрузка на контакты слишком низкая для обрыва нити. Нагретые контакты медленно начинают плавить пластиковую оболочку в результате чего получают “наплавливание” гнезда. Зачастую явление обнаруживается уже на стадии полной расплавки.

Основной причиной возникновения “наплавливания” является неправильно подобранный тип предохранителя по току, то есть, для бензонасоса на автомобиль Нива Шевроле должен устанавливаться предохранитель на 15А. Установленный на меньший ток приведет к быстрому перегоранию, а на больший ток будет именно возникать явление “плавления”.

Замена предохранителя цепи

Замена не требует особых навыков и даже знаний. Главное, правильно определить ток предохранителя, который должен устанавливаться для цепи бензонасоса. Для Шнивы это 15А.

Теперь нужно выяснить исправность, если защитное устройство расплавилось, то следует незамедлительно его извлечь и произвести замену. Проверить нерасплавленный предохранитель можно так: извлечь его из гнезда и подключить тестер к контактам, тестер установить в режим “прозвонки”. Если последует звуковой сигнал, то причина не функционирования бензонасоса кроется в другом. Если же звука не последует, то смело осуществляется замена. Делается это так:

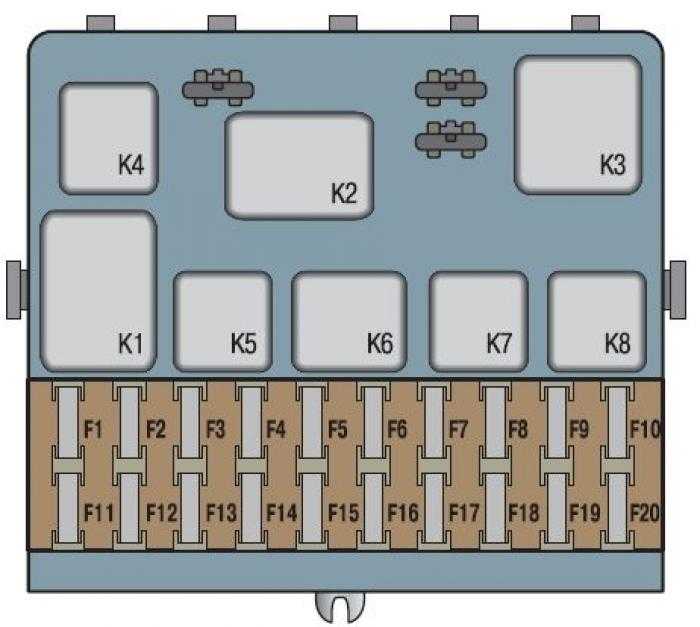

• Снизу под бардачком извлекается крышка, под которой находится плата с релюшками и предохранителями.
• Отсчитывается третий от начала и извлекается рукой или пассатижами.
• Проверяется пригодность к эксплуатации.
• Проводится замена на новый обязательно такого же типа.
• Проверяется работоспособность бензонасоса путем включения зажигания.

Замена произведена удачно и можно устанавливать крышку на место.

Место в автомобиле

Из вышесказанного следует, что в первую очередь неработоспособность устройства подачи топлива необходимо искать именно под бардачком с пассажирской стороны. Важно соблюдать показатель тока, чтобы не допустить непредвиденных ситуаций на дороге. Лучше всегда иметь в запасе набор предохранителей, которые могут стать полезными в дороге.

Где находится предохранитель бензонасоса Нива Шевроле

Первые модели линейки Нива от АвтоВАЗа производились с карбюраторными движками. Но Шевроле Нива — более современный автомобиль, оснащенный инжекторной системой – бензин из бака подается к инжектору при помощи топливного насоса. Последний работает благодаря постоянному току мощностью в 12 В. На старых же, карбюраторных моделях, бензонасосы полностью механизированные и не нуждаются в электрической подпитке.

Так как насос, перекачивающий горючее, оснащен электрикой, то обязательно должен быть предохранитель, защищающий устройство от воздействия резких перепадов энергии.

Содержание

Роль предохранителя в электрических цепях

Предохранитель электроцепи бензонасоса предназначен для защиты устройства. Основная его функция заключается в разрыве потока электричества во время скачков или тепловых перегрузок. Данные явления непредсказуемы по своей природе. Реле во время работы может внезапно отказать, подавая большой импульс энергии по проводам системы или к контроллеру. В большинстве случаев при таких обстоятельствах ломается бортовой компьютер, а его ремонт – весьма затратное мероприятие. Предупредить такие «всплески»  невозможно, значит, следует обезопасить некоторые узлы с помощью предохранителей, которые гасят скачки тока во вверенном им участке.

Если перегорает предохранитель, в первую очередь страдают:

• бортовой компьютер;
• электросеть питания топливного насоса, которая состоит из проводников тока;
• само устройство, подающее бензин в систему.

Так как все это неоспоримо важные элементы, то и роль предохранителя далеко не второстепенна, как может показаться на первый взгляд.

Читайте также: Пошаговая замена радиатора охлаждения Шевроле Нива

Строение предохранителя и его принцип работы

На разных авто не всегда устанавливают одинаковые предохраняющие элементы. На Шевроле Нива предохранитель состоит из пары алюминиевых контактов в специальном пластиковом корпусе. Последняя начинает дымить во время плавки под воздействием высокой температуры, спровоцированной скачком напряжения. Внутри пластикового корпуса располагается камера с соединительной контактной нитью, выполняющей протекторскую функцию. Толщина алюминиевой контактной нити зависит от силы напряжения, на которое рассчитан предохраняющий элемент. Данную информацию легко узнать по маркировке детали. Например, «15А» – выдержит постоянный ток до амплитуды в 15 А.

Посредством обрыва соединительной нити при скачке тока, который превысит маркировочный максимум элемента, контакты разрываются питающую бензонасос цепь «+», тем самым не допуская чрезмерной дозе напряжения попасть в устройство.

Водители часто сталкиваются с наплавлением пластиковой капсулы. Это возможно только в том случае, если нагрузка была недостаточно высокой, но продолжительной. Зачастую автовладелец замечает наплавление, когда элемент уже полностью «потек».

Если данное явление наблюдается достаточно часто, значит, предохранитель неправильно подобран, и стабильный показатель электросистемы вашего авто для него высок.

В случае выхода из строя предохранитель бензонасоса Нива Шевроле всегда можно заменить, но для этого необходимо знать, где он находится.

Читайте также: Какие основные неисправности есть на Шевроле Нива и их решение

Обнаружение и замена

Для того чтобы установить вместо сломанного предохранителя новый, особых навыков не нужно. Главное – правильно определить маркировку новой модели. Для Шевроле Нива – это 15 А.

Расплавленное устройство необходимо срочно заменить и не медлить с этим, потому что если инцидент повторится и предохранитель не сможет разорвать цепь тока, то пострадает более дорогостоящая часть авто.

Проверить, работает ли нерасплавленный или немного подпорченный предохранитель, можно с помощью тестера в режиме прозвонки. При отсутствии соответствующего сигнала от прибора смело меняйте предохранитель – он сломан.

Как происходит замена данного элемента:

1. Извлеките крышку под бардачком в салоне. Под ней находится платка с предохранителями и релюшками.
2. Третий от начала блока предохранитель именно тот, что вам нужен. Извлечь его можно собственноручно, но в случае расплава пригодятся пассатижи.
3. Проверьте элемент, если в этом есть необходимость, по методу описанному ранее.
4. Обязательно установите новый предохранитель, если старый вышел из строя, но обязательно маркировки 15 А.
5. Путем включения зажигания проверьте работоспособность топливного насоса.

Потом просто установите крышку корпуса на место.

Подробнее о том, как заменить предохранитель бензонасоса Шевроле Нива, узнайте из видео.

Как вам статья?
