Предохранители шевроле нива: где находятся, замена

При отказе любой электрической цепи в первую очередь необходимо проверить состояние плавких вставок и реле. Это несложная операция может проводиться самостоятельно. Водителю необходимо знать, где находится блок предохранителей Нива Шевроле и предназначение плавких вставок, установленных в нем.

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки.

Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком.

Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после.

Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции.

На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения.

На крышке основного блока маркировка предохранителей отсутствует.

Для автомобилей выпущенных до 2009 года

На машинах первых лет выпуска применялся монтажный блок от легкового автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Дополнительно в устройстве предусмотрено три штатных места для запасных плавких вставок.

Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

НомерНазначение
К1Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки
К2Предназначено для запуска системы очистки ветрового стекла
К3Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля

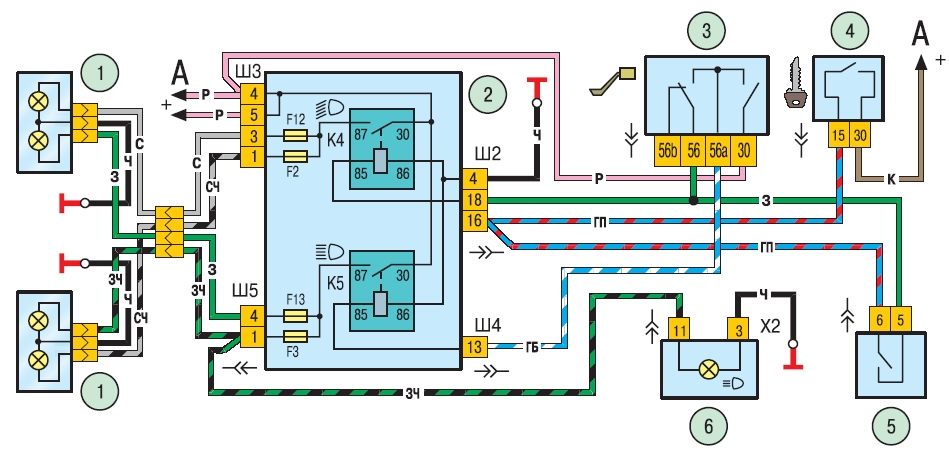

К4 и К5Активация ближнего и дальнего света соответственно
К6Вспомогательные цепи (система вентиляции, очистка заднего стекла)
К7Обогрев поверхности стекла на задней двери
К8Резерв

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

  • включения противотуманных фар спереди и сзади;
  • запуска моторов стеклоподъемников;
  • активации предупредительного сигнала;
  • запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

На машинах Нива Шевроле после рестайлинга 2009 года применяется блок несколько иной конфигурации (2123-3722010).

Блок Шевроле Нива 2010 года

Описание предохранителей

На новых блоках изменилось назначение предохранителей.

Назначение предохранителей на Нива Шевроле 2012 года

Расшифровка реле

НомерНазначение
К1Предназначено для запуска системы очистки ветрового стекла.
К2Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля.
К3 и К4Активация ближнего и дальнего света соответственно.
К5Вспомогательные цепи (система вентиляции, очистка заднего стекла).
К6 и К7Обогрев поверхности стекла на задней двери.
К8Резерв.

В блоке дополнительных реле добавлена деталь для включения системы обогрева сидений.

Блок предохранителей системы управления двигателем

В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса.

Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля.

Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.

Схема блока Назначение предохранителей Назначение реле

Как сменить предохранители?

Чтобы поменять плавкие вставки в блоке предохранителей Нива Шевроле, необходимо разбираться в электрической схеме машины. Вышедший из строя предохранитель можно определить визуально или с помощью тестера. Для этого прибор включают в режим звуковой проверки замкнутой цепи и устанавливают наконечники щупов на контакты предохранителя.

Процедура проверки и пинцет

Сама замена, например, предохранителя стеклоочистителя с номиналом 20 А (позиция F9 на обоих блоках), производится так:

  1. Открыть крышку блока.
  2. Найти вышедшую из строя вставку.
  3. Взять ее пинцетом и вытащить из гнезда.
  4. Взамен должен устанавливаться предохранитель такого же номинала. Применение вставок большего номинала может привести к выгоранию блока и электропроводки, а также к возгоранию автомобиля. Использование деталей с более низким номиналом также не позволит защищать цепь, поскольку такая вставка сразу перегорит.
  5. Включить цепь, в которой была произведена замена вставки. Если происходит повторное перегорание, то проблема находится в элементах этой цепи.
  6. Уложить пинцет на штатное место и закрыть крышку.

Процесс замены одного из предохранителей показан на видео от канала Remgar.

Процесс снятия и замены блока

В процессе эксплуатации машины блок предохранителей Нивы Шевроле может получить повреждения, для исправления которых его необходимо снять для ремонта. Если блок восстановить невозможно, то его следует заменить новым.

Если деталь пришла в негодность на машине, например, 2004 года, на нее можно поставить узел только старого образца.

При установке нового устройства необходимо убедиться в соответствии маркировки предохранителей электрической схеме.

Подготовка

Снятие и разборка основного блока не является сложной задачей и для ее выполнения понадобятся только две отвертки (с крестовым и плоским жалом) и 10–15 минут. Для снятия второго блока потребуется немного больше времени.

Этапы работы

Последовательность демонтажа блока с Нивы 2007 года выпуска для обслуживания и ремонта:

  1. Открыть декоративную крышку блока.
  2. Выкрутить отверткой с крестовым жалом саморез в верхней части, служащий для фиксации блока в панели.
  3. Вынуть боковые фиксаторы элемента из направляющих металлического кронштейна.
  4. Разобрать дополнительные реле с колодками и основной узел. Для этого их аккуратно поддевают плоской отверткой и снимают с направляющих.
  5. Отключить колодки электропроводки от блока.
  6. Установку детали производят в обратной последовательности.

Снятие блока предохранителей для систем управления двигателем

Эта операция более трудоемкая, поскольку для этого необходимо снять часть элементов интерьера автомобиля. Для этого потребуется отвертка с крестообразным жалом и ключ 10 мм.

Процесс снятия блока с машины 2013 года:

  1. Открыть крышку перчаточного ящика и отстегнуть два ограничительных шнура.
  2. Отвернуть винты крепления облицовки перчаточного ящика сбоку справа и два самореза для ее крепления внутри ящика.
  3. Выкрутить два самореза внизу (указаны на фото синими стрелками) и еще семь внутри ящика (красные стрелки).
  4. Вынуть ящик и отключить колодку с лампы подсветки.
  5. В глубине панели приборов будет виден блок управления и блок предохранителей, закрытый защитным кожухом. Выкрутить 10 мм гайку фиксации кожуха (на нем указан тип и назначение элементов).
  6. Отвернуть три 10 мм гайки крепления блока предохранителей.
  7. Заменить вставки или сам блок (при замене предохранителей следует применять аналогичные по номиналу детали).
  8. Произвести обратную сборку.

Общий вид перчаточного ящика с открытой крышкой (следует выкручивать только винты, указанные синими и красными стрелками, отмеченные желтыми стрелками винты следует оставить на месте)

Особенности машин с кондиционером

На таких Нива Шевроле применяется отдельное реле и предохранитель с номиналом 10 А, который защищают питание муфты компрессора. Сам компрессор обеспечивают работу системы охлаждения воздуха в салоне.

Замена таких деталей на машине 2014 года выглядит следующим образом:

  1. Открутить крестовой отверткой два винта крепления левой крышки консоли.
  2. Отвернуть гайку 10 мм, служащую для крепления модуля реле и предохранителя.
  3. Заменить предохранитель на аналогичный.
  4. Собрать детали в обратном порядке.

Фотогалерея

Открытие крышки блока Блок предохранителей с откинутой крышкой Внизу хорошо виден пинцет для снятия Вынутый пинцетом предохранитель

Видео «Как поменять предохранители Chevrolet Niva»

Еще один видеоролик замены предохранителей и реле на Шевроле Нива снят Igor Pokhabov.

Источник: https://autodvig.com/preventer/blok-predohranitelej-niva-chevrolet-45093/

Россия, Пенза 2015г

Шевроле Нива (Chevrolet Niva) – пятидверный компактный внедорожник (класс SUV) с постоянным полным приводом. Выпускается с 2002 года по настоящее время.

В 1998 году компания АвтоВАЗ представила на Московском автосалоне концепт автомобиля, который должен был прийти на смену привычной Ниве. Концепт получил индекс ВАЗ-2123. В 2006 году права на марку «Нива» перешли к компании General Motors.

Chevrolet Niva имеет постоянный полный привод – в отличие от основного «соперника» − Renault Duster.
Главные недостатки Chevrolet Niva – слабый 80-сильный мотор, который обеспечивает очень скромную динамику, отсутствие АБС и высокий уровень шума в салоне.

В 2009 году произошел рестайлинг автомобиля. Хочется добавить, что в рестайлинговом
варианте авто механических изменений не имеет, обновился только экстерьер и интерьер.

Блок предохранителей — находится слева от рулевой колонки под панелью приборов. Для доступа к блоку необходимо вывернуть два винта и отжать вниз декоративную крышку(держится в резиновых втулках). На данном автомобиле устанавливается два типа монтажного блока, соответственно дорейстайл и рестайл версии(см. информацию ниже).

Монтажный блок Chevrolet Niva (Рестайл — образец с 2009 года)

Расположение предохранителей и реле

Описание

F1(5A)Фонари освещения номерного знака, габариты — левый борт, подкапотная лампа, контрольная лампа включения габаритного света. Доп. сигнал торможения.
F2(7.5A)Ближний свет (левая блок-фара).
F3(10A)Дальний свет (левая блок-фара), контрольная лампа включения дальнего света фар.
F4(10A)Левая противотуманная фара.
F5(30A)Реле электростеклоподъемников, электростеклоподъемники передних дверей.
F6(15A)Предохранитель прикуривателя.
F7(20A)Реле звукового сигнала, звуковой сигнал, плафон освещения багажника.
F8(25A)Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида.
F9(20A)Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода.
F10(20A)Блок дистанционного управления электропакетом (блокировка дверей)
F11(5А)Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов.
F12(7.5A)Ближний свет(правая блок-фара), мотор-редукторы регулятора пучков света блок-фар(электрокорректоры фар).
F13(10А)Дальний свет (правая блок-фара).
F14(10А)Правая противотуманная фара.
F15(20А)Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений.
F16(10А)Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации).
F17(7.5А)Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения.
F18(25А)Вентилятор отопителя, предохранитель печки.
F19(10А)Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера, выключатель кондиционера.
F20(7.5А)Задние противотуманки, иммобилайзер, зуммер.

Назначение реле

К1не используется
К2Реле электродвигателя очистителя ветрового стекла
К3Реле-прерыватель указателей поворотов и аварийной сигнализации
К4Реле ближнего света фар
К5Реле дальнего света фар
К6Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
К7Реле обогрева стекла двери багажника
К8Резерв

Выносные реле(под монтажным блоком)

К1Реле противотуманок
К2Реле стеклоподъемников
К3Реле обогрева сидений
К4Реле звукового сигнала
К5Реле стартера

Монтажный блок Chevrolet Niva (Дорестайл — выпуск до 2009 года. Блок от Ваз 2110)

Описание(Дорестайл)

F1(5A)Освещение номерного знака. Подсветка приборов. Контрольная лампа наружного освещения в комбинации приборов. Подкапотная лампа. Лампа дополнительного сигнала торможения. Габариты передние.F2(7.5A)Ближний свет(левая фара). Электрокорректор фар(левая сторона).
F3(10A)Дальний свет(левая фара).
F4(10A)Левая противотуманка.
F5(30A)Реле стеклоподъемников и стеклоподъемники передних дверей.
F6(15A)Блок управления блокировкой замков дверей.
F7(20A)Реле звукового сигнала. Звуковой сигнал. Прикуриватель.
F8(20A)Реле обогрева стекла двери задка(силовая цепь).
F9(20A)Выключатель обогрева стекла двери задка. Реле очистителя ветрового стекла. Электродвигатель очистителя ветрового стекла. Выключатель очистителей и омывателей ветрового стекла и двери задка.
F10(20A)Резерв.
F11(5А) Задние габариты. Регулятор освещения приборов.
F12(7.5A)Ближний свет(правая фара). Электрокорректор фар(правая сторона).
F13(10А)Дальний свет(правая фара).
F14(10А)Противотуманка правая.
F15(20А)Блок управления наружними зеркалами. Моторедукторы зеркал. Подогрев сидений.
F16(10А)Реле прерыватель указателей поворота и аварийной сигнализации(в режиме аварийки).
F17(7.5А)Стопсигналы. Доп. стопсигналы. Лампа Check Engine. Освещение салона и индивидуальная подсветка.
F18(25А)Лампы заднего хода. Реле обогрева стекла двери задка(обмотка). Омыватель ветрового стекла и двери задка.
Очиститель стекла двери задка. Электродвигатель отопителя.
F19(10А)Реле прерыватель указателей поворота и аварийной сигнализации(в режиме поворотов).
Указатели поворотов в щитке приборов. Указатели поворотов. Комбинация приборов. Контрольная лампа вкл. блокировки межосевого дифференциала.
F20(7.5А)Резерв.

Назначение реле(Дорестайл)

К1не используется
К2Реле электродвигателя очистителя ветрового стекла
К3Реле-прерыватель указателей поворотов и аварийной сигнализации
К4Реле ближнего света фар
К5Реле дальнего света фар
К6Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
К7Реле обогрева стекла двери багажника
К8Резерв

Выносные реле(Дорестайл)

К1Реле стеклоподъемников
К2Реле противотуманок
К3Реле звукового сигналаобогрева сидений
К4Реле привода наружных зеркал

Блок предохранителей и реле системы управления двигателем(КСУД) Шевроле нива.

Планка с реле и предохранителями находится на кронштейне ЭБУ. Вся эта конструкция расположена за вещевым ящиком. Для доступа к предохранителям необходимо снять вещевой ящик.

Реле КСУД

Р1Дополнительное реле (включает правый электровентилятор через дополнительный резистор на низкую скорость вращения).Р2Правый вентилятор охлаждения (высокая скорость).
Р3Левый вентилятор охлаждения.
Р4Реле электробензонасоса.
Р5Главное реле.

Предохранители КСУД

F1(50A)Cиловые цепи дополнительного реле и реле правого вентилятора.
F2(15A)Топливный насос.
F3(15A)Питание ЭБУ.
F4(50A)Левый вентилятор.
F5(15A)Цепи главного реле.

Источник: http://www.kmpnz.ru/electro_html/el_21230_fuse.html

Шевроле Нива: предохранители и блок реле

Каждый автомобиль имеет в конструкции электрические цепи, которые питают те или иные электроустройства. Шевроле Нива не является исключением и также напичкана электроникой. Периодически электрические устройства дают сбои, которые требуют устранения.

Первыми элементами, подлежащие осмотру и ремонту, являются предохранители. Помимо предохранителей также стоит произвести осмотр исправности реле.

Таким образом, сегодняшняя статья посвящена таким важным элементам электрической цепи Шевроле Нива как блок предохранителей и реле.

Если же возникает неисправность того или иного устройства в автомобиле, то в первую очередь стоит искать причину поломки именно в блоке защитных предозранителей.

Эти элементы для того и предназначены, чтобы защищать важные устройства от различных факторов: коротких замыканий, повышение тока.

Рассмотрим, какие защитные механизмы имеются в Шевике и за что они отвечают, но прежде стоит разобраться, где же найти этот блок предохранителей и реле.

Местонахождение блока реле и предохранителей

Предохранители и реле располагаются на одном блоке в авто Нива Шевроле.

Многие владельцы внедорожника Нива Шевроле при возникновении неисправности того или иного электрического узла задаются вопросом: «Где же находятся предохранители в автомобиле Шевроле Нива?» Искать его необходимо в салоне, под приборной панелью.

Если говорить точнее, то он находится со стороны водительского сидения. Но чтобы к нему подобраться, необходимо открыть крышку под панелью, которая завинчена двумя саморезами.

Чтобы на Шниве сделать расход топлива меньше нужно всего лишь…

Отвинтив их и сняв крышку можно увидеть собственно наш блок реле с защищающими изделиями. Он представляет собой пластиковое основание, на котором и находятся наши коммутационные и защитные устройства. Теперь возникает еще более важный вопрос: «А за что же отвечает каждый из этих устройств?». Для этого необходимо рассмотреть блок и описать назначение каждого из них, чем и займемся.

Схема блока и описание реле

Для возможности визуального рассмотрения используем схему автомобиля Нива Шевроле 2010 года выпуска, которая имеет вид:

Схема представлена в развернутом виде, в действительности она установлена в обратном положении, поэтому осуществляя снятие деталей, не забывайте об этом. На схеме пронумеровано каждое изделие, поэтому начнем с реле.

  • К1 – Основное реле, которое отвечает за состоянием работоспособности ламп автомобиля.
  • К2 – Элемент коммутации, которое контролирует за работу такого механизма автомобиля, как дворники.
  • К3 – Прерывательное реле, посредством которого осуществляется работа поворотов и аварийки. При включении аварийки или поворота в салоне слышатся характерные щелчки. Щелкает это наше реле.
  • К4 – Устройство коммутирования тока, питающего лампы ближнего света.
  • К5 – Аналогично с К4, только для дальнего света.
  • К6 – Реле дополнения. Это не запасное изделие, оно отвечает за работу зажигания автомобиля.
  • К7 – Реле коммутирования тока, которое отвечает за работу обогревателя заднего стекла.
  • К8 – Является запасным или резервным устройством.

Предохранителей в автомобиле Нива Шевроле гораздо больше, поэтому стоит уделить каждому особое внимание.

Защитные элементы

Собственно таковым элементом называется контакт с плавкой вставкой, которая и выполняет защитную функцию. При прохождении тока по цепи выше допустимого происходит перегорание вставки, тем самым защищая основную деталь от перегорания.

Возможен и такой вариант монтажного блока

Блок состоит из 20 предохранителей, которые отвечают за те или иные устройства. Что это за устройства, рассмотрим подробнее:

  • F1 – отвечает за функционирование следующих ламп освещения в конструкции автомобиля: левые габаритные огни, приборной панели, номера, контрольная лампа на приборной панели, подкапотное освещение и дополнительный STOP-сигнал.
  • F2 – обуславливает защиту левой лампы ближнего света.
  • F3 – тоже, только для дальнего света. Подсветка на приборной панельке.
  • F4 – запасной элемент или резервное место.
  • F5 – устройство, которое защищает цепь питания стеклоподъемников передних дверей Шевроле Нивы.
  • F6 – защита цепи управления блокировочного блока дверных замков. В случае невозможности открытия дверей с помощью пульта, стоит проверить этот элемент.
  • F7 – защита цепи звукового сигнала и прикуривателя. Прикуриватель потребляет большой ток, поэтому необходимо устанавливать изделие с плавкой вставкой на 20А и не меньше.
  • F8 – обогреватель заднего стекла.
  • F9 – элемент, который отвечает за защиту цепи питания следующих устройств:
    1. – мотора стеклоочистителя заднего стекла;
    2. – переключателя очиститель/омыватель стекла;
    3. – дополнительное реле.
  • F10 – резерв.
  • F11 – защитный элемент ламп правых габаритов.
  • F12 – отвечает за исправность ближнего света в правой фаре. Также защищает цепь питания моторедуктора гидрокорректоров света фар.
  • F13- обуславливает защиту цепи питания лампы дальнего света в правой фаре.
  • F14 и F15 – резервные изделия, которые рассчитаны для коммутации цепи токами не более 10 и 20 А, соответственно.
  • F16 – предохранитель, отвечающий за исправность аварийной сигнализации и поворотников.
  • F17 – предохранитель, обеспечивающий защиту цепи следующих устройств:
    1. – лампы STOP-сигнала;
    2. – салонной осветительной лампы;
    3. – индивидуальная подсветка;
    4. – лампа контроля исправности системы, расположенная на приборной панели, и называется «Chek».
  • F18 – исправность питания цепи электромотора печки и переключателя режимов работы.
  • F19 – предохранитель, который также берет на себя защиту следующих электрических цепей автомобиля Нива Шевроле:
    1. – контрольная лампа включения габаритных огней;
    2. – прерыватель указателей поворотов и аварийной сигнализации;
    3. – лампы поворотных огней;
    4. – лампа контроля дифференциала.
  • F20 – резервный предохранитель, к которому можно подключить новое устройство.

Обнаружение неисправности предохранителей

Если выходит из строя какое-либо электрическое устройство, то прежде необходимо проверить предохранитель, отвечающий за цепь питания этого устройства. Для этого находим нужный предохранитель, опираясь на выше приведенную информацию, и извлекаем его из посадочного места.

Первоначально визуально осматриваем внешний вид, если дефектов не обнаружено, то стоит воспользоваться тестером. Тестер устанавливается в режим «прозвонки», а щупы накидываем на выводы предохранителя.

Исправный элемент – тестер начнет пищать, а неисправный – будет молчать. Все просто, после нахождения неисправных предохранителей, необходимо их заменить на новые, которые рассчитаны на соответствующие величины тока.

Спасибо за внимание, удачи.

Источник: https://chnivaremont.ru/elektrooborudovanie/chevrole-niva-predoxraniteli-i-blok-rele.html

Где находится предохранитель бензонасоса Нива Шевроле

В современном автомобиле каждая электрическая цепь защищена плавким предохранителем. Его задача — разрыв цепи при значительных перегрузках или коротком замыкании.

В машинах с инжекторными двигателями ситуация с электроникой ещё острее, она отвечает практически за весь процесс управления двигателем. Система питания Нива Шевроле также имеет несколько электрических цепей, защищённых предохранителями.

Одна из них — цепь питания бензонасоса. Где находится предохранитель бензонасоса, его параметры и способ замены выясним сегодня.

Где находится предохранитель бензонасоса на Ниве Шевроле?

Схема расположения предохранителя бензонасоса.

Как правило, все предохранители конструкторы пытаются собрать в едином монтажном блоке для удобства замены. Но инженеры, которые разрабатывали компоновку Нивы Шевроле, посчитали, что все предохранители и реле, защищающие систему управления двигателем должны быть собраны в одном месте.

Предохранители находятся под бардачком и фиксируются к кронштейну контроллера.

Параметры предохранителя

Предохранитель вблизи.

Предохранитель бензонасоса имеет номинал 15 А и расположен в монтажном блоке под бардачком возле большого 50-амперного реле, защищающего силовые цепи, второй слева. Реле, отвечающее за пуск бензонасоса находится в том же блоке, оно второе справа.

Если не работает бензонасос, в первую очередь проверяют предохранитель, а чтобы до него добраться, необходимо демонтировать бардачок.

Как найти предохранитель бензонасоса на Шевроле Нива

Предохранитель синего цвета.

Работа не самая благодарная, но другого выхода нет, если цепь звонится, топливный насос целый, контакты не горелые и не окисленные, дело в предохранителе. Добраться до него можно так:

  1. Снимаем минусовую клемму на АКБ.
  2. Крестовой отвёрткой откручиваем правый саморез крепления бардачка.
  3. Слева откручиваем два самореза, которые фиксируют пластик на центральной консоли.
  4. Открываем бардачок и находим ещё два винта в нижней части.
  5. С внутренней стороны бардачка откручиваем ещё два самореза, фиксирующие его к центральной консоли.
  6. Также изнутри откручиваем саморез верхнего крепления слева и саморез посередине вверху.
  7. Откручиваем два самореза, крепящие облицовку бардачка справа.
  8. Откручиваем верхнее крепление и короткой отвёрткой добираемся до самого нижнего самореза.
  9. Теперь бардачок можно наклонить и раскоммутировать колодки питания включателя подсветки бардачка и самого фонаря подсветки.
  10. Снимаем бардачок, перед нами — защитная крышка, под которой находится контроллер и монтажный блок.
  11. Ключом на 10 откручиваем винт фиксации защитной крышки и снимаем её.

Расшифровка монтажного блока предохранителей.

Теперь мы получили доступ к монтажному блоку, в котором и находится 15-амперный предохранитель топливного насоса Нива Шевроле.

В заключении

Если предохранитель перегорел, то не спешим его менять, в первую очередь необходимо найти причину перегрузки или короткого замыкания. Для этого прозванивается вся цепь, проверяется на работоспособность электродвигатель бензонасоса, а только после этого предохранитель можно заменить на аналогичный по номиналу. Удачной всем работы и стабильной подачи топлива в форсунки!

Источник: http://carfrance.ru/gde-naxoditsya-predoxranitel-benzonasosa-niva-chevrolet/

Замена на ниве шевроле блока предохранителей

Каждый автовладелец сталкивался или столкнётся с такими проблемами как неисправность электропроводки. В первую очередь нужно проверить на ниве шевроле предохранитель.  Поэтому их следует проверять в первую очередь и на автомобиле нива, шевроле блок предохранителей, который должен находится под торпедой пластиковой.

Электросхема и их расположение

Во время того как вы эксплуатируете свой автомобиль могут проявится различные неисправности, связанные с электрооборудованием поэтому нужно понять в первую очередь почему возникла поломка.  В автомобиле нива шевроле если повышается напряжение или происходит короткое замыкание, то в первую очередь выходит из строя предохранитель.

Поэтому необходимо знать где находится и за что отвечает тот или иной элемент БП.  Данная проблема может возникнуть в любой момент и для того чтобы проблема не застала в врасплох следует всегда возить собой набор запасных элементов.

И так давайте рассмотрим где в автомобиле 2123 находится сам монтажный блок. Как писали выше он находится под торпедой где расположена панель приборов со стороны водителя.

Для того чтобы заменить неисправные элементы следует снять пластиковую панель закрывающая БП, которая держится на паре саморезах, открутить их можно при помощи отвёртки.

Ниже на картинке представлена электросхема где обозначены все компоненты вместе с монтажным реле.

Также для Вашего удобства ниже есть картинка с таблицей где указанно подробно какой и за что отвечает предохранитель.  Поэтому если вы, например, столкнулись с проблемой того что двигатель не запускается, а причиной этого может быть отсутствие работы бензонасоса, в первую очередь нужно проверить все элементы БП, и найти тот который отвечает за его функционирование.

Но также следует знать, что помимо их есть реле, которые предназначены уже для более мощного потребления напряжения, поэтому для чего они нужны можно рассмотреть в таблице ниже.

Поэтому если из строя по каким-либо причинам выходит из строя электрооборудования, то следует проверять не только всю цепь, но все релешки. Если окажется что они целые по желательно щеткой почистить само гнездо, от коррозии и загрязнений, так как довольно часто контакт плохой именно из-за ржавчины и грязи.

Замена и снятие

Часто бывает, что по разным причинам монтажный блок выходит из строя. Поэтому нужно сделать замену самого БП, иначе невозможным будет эксплуатация данного средства.

  • Для замены и снятие потребуется:
  • Новый МБ
  • Крестовая отвертка

Инструкция по снятию

  •  Снимем крестовой отверткой крышку под приборной панелью.
  • Откручиваем саморез который крепит БП
  •  Отсоединяем его от проводов
  •  Отжимаем фиксаторы, которые держат колодки выносимого реле
  • Производим демонтаж оставшихся колодок
  • ИЗ самого места установки снимаем БП
  •  В обратном порядке устанавливаем новый элемент

После всех манипуляций по замене остается только проверить работоспособность всех приборов и элементов.

Источник: https://expertniva.ru/elektrooborudovanie/326.html

Предохранители в Шевроле Нива

Где расположены предохранители в Шевроле Нива?
Предохранители и реле (2) находятся в блоке, крепятся на специальных кронштейнах под панелью приборов слева от рулевой колонки и закрепляются снизу крышкой.

Чтобы получить доступ в блок предохранителей Шевроле Нива, необходимо снять его крышку, отвернув саморезы.

Замена неисправных предохранителей в Шевроле Нива

Неисправный предохранитель определяется по вышедшим из строя цепям, защищаемым этим предохранителем, в соответствии с таблицей, представленной ниже. Сила тока, на которую рассчитан предохранитель указывается на его лицевой стороне, а номер предохранителя наносится на корпусе монтажного блока.

Внимание! Новый предохранитель ОБЯЗАТЕЛЬНО должен иметь ту же самую маркировку, что и вышедший из строя.


Схема размещения реле в Шевроле Нива (может отличаться от приведенной на рисунке).

ОбозначениеЦепи
K1Реле контроля исправности ламп (на автомобилях семейства ВАЗ 2123 вместо реле устанавливаются перемычки)
K2Реле очистителя ветрового стекла
K3Реле — прерыватель указателей поворота и аварийной сигнализации
K4Реле включения ближнего света фар
K5Реле включения дальнго света фар
K6Дополнительное реле
K7Реле включения обогрева заднего стекла
K8Резервное реле (на автомобилях семейства ВАЗ-2123 не устанавливается)
F15А. Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа наружного освещения в комбинации приборов. Подкапотная лампа. Лампа дополнительного сигнала торможения. Лампы габаритного света левого борта.
F27.5А. Левая фара (ближний свет)
F310А. Левая фара (дальний свет). Контрольная лампа дальнего света фар в комбинации приборов
F410А. Резервный
F530А. Реле электростеклоподъемников передних дверей. Электростеклоподъемники передних дверей
F615А. Блок управления блокировки замков дверей
F720А. Реле звукового сигнала. Звуковой сигнал. Прикуриватель
F820А. Реле обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F920А. Реле обогрева заднего стекла (обмотка). Дополнительное реле. Электродвигатель очистителя заднего стекла. Переключатель очистителей и омывателей ветрового и заднего стекла
F1020А. Резервный
F115А. Лампы габаритного света правого борта
F127.5А. Правая фара (ближний свет). Моторедукторы корректоров света фар
F1310А. Правая фара (дальний свет)
F1410А. Резервный
F1520А. Резервный
F1610А. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F177.5А. Плафон освещения салона. Плафон индивидуальной подсветки. Лампы стоп-сигнала. Контрольная лампа неисправности системы управления двигателем
F1825А. Переключатель электродвигателя отопителя. Электродвигатель отопителя
F1910А. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворотов). Контролная лампа включения габаритного света в выключателе наружного освещения. Лампы указателей поворота. Контрольные лампы указателей поворота в комбинации приборов. Контрольная лампа включения дифференциала
F207.5А. Резервный

Источник: https://chevroletniva.com/articles-chevrolet-niva/predohraniteli-shema-i-zamena-predohraniteley.html

Замена предохранителя lada 2123 (ваз 2123)

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. Большинство электрических цепей защищено плавкими предохранителями. Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи пуска двигателя, генератора.

Электродвигатели мотор редукторов очистителей ветрового стекла и стекла двери задка защищены автоматическими биметаллическими предохранителями многоразового действия. Мощные потребители (фары, электродвигатели вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Большинство предохранителей и реле находятся в монтажном блоке, расположенном в салоне под панелью приборов, слева от рулевой колонки. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. Блок реле и предохранителей системы управления двигателем прикреплен к кронштейну контроллера.

На автомобиле с кондиционером предохранитель (10 А) и реле компрессора кондиционера установлены на левой стойке поперечины панели приборов и закрыты экраном консоли панели приборов.

Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства и управляемый ключом зажигания с места водителя. Проверка генератора На автомобилях устанавливают генераторы 9402.3701-01, 5112.3771 или 9402.3701-04.

Пускаем двигатель, даем ему поработать несколько минут и доводим обороты коленчатого вала двигателя до 3000 мин*1. Включаем все потребители: дальний свет фар, обогрев стекла двери багажного отделения, вентилятор отопителя и т.д. Вольтметром замеряем напряжение на выводах аккумуляторной батареи, которое должно быть выше 13,0 В.

Если это не так — неисправны регулятор напряжения, обмотки генератора или окислены контактные кольца ротора генератора. Для того чтобы убедиться в исправности регулятора напряжения, выключаем все потребители, кроме дальнего света фар, и вновь измеряем напряжение. Оно должно быть в пределах 13,2-14,7 В.

Для проверки регулятора напряжения, снятого с генератора подсоединяем к щеткам лампу (1-3 Вт, 12 В), а к выводам щеткодержателя — источник питания постоянного тока, вначале напряжением 12 В, а затем 15-16 В. В первом случае лампа должна гореть, во втором — нет. Если лампа горит в обоих случаях — в регуляторе пробой, если не горит — обрыв или нарушен контакт между щетками и выводами регулятора напряжения. В обоих случаях щеткодержатель с регулятором напряжения необходимо заменить.

Для проверки обмотки ротора нужно снять щеткодержатель с регулятором напряжения. Для проверки короткого замыкания обмотки ротора на «массу» подсоединяем щупы тестера (в режиме омметра) к контактному кольцу и корпусу генератора. Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу» и ротор нужно заменить.

Для проверки обрыва обмотки ротора подсоединяем щупы тестера (в режиме омметра) к контактным кольцам. Если тестер покажет бесконечность, значит, в обмотке есть обрыв и ротор необходимо заменить. Осматриваем обмотки статора.

На изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока. Если на обмотках есть следы перегрева, статор необходимо заменить. Для проверки обмоток статора нужно отсоединить выводы обмоток от выпрямительного блока.

Для проверки обрыва в обмотках подсоединяем щупы тестера (в режиме омметра) к выводам обмоток. Если тестер покажет бесконечность, значит, в обмотке есть обрыв. Аналогично проверяем остальные обмотки.

Для проверки короткого замыкания обмотки статора на «массу» подсоединяем щупы тестера (в режиме омметра) к выводу обмотки и корпусу генератора. Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу». Аналогично проверяем остальные обмотки. Проверку вентилей выпрямительного блока можно выполнить на автомобиле, не снимая генератор.

«Плюс» тестера (в режиме омметра) подсоединяем к выводу В+ генератора, а «минус» — к его корпусу. Тестер должен показать бесконечность. В противном случае и в блоке положительных, и в блоке отрицательных вентилей имеется короткое замыкание.

Для проверки замыкания в положительных вентилях «плюс» тестера (в режиме омметра) подсоединяем к выводу В+ генератора, а «минус» — к выводу одной из фазных обмоток статора. Тестер должен показать бесконечность. Если тестер показывает наличие цепи, пробиты один или несколько положительных вентилей.

Для проверки замыкания в отрицательных вентилях «плюс» тестера (в режиме омметра) подсоединяем к выводу одной из фазных обмоток статора, а «минус» — к корпусу генератора. Тестер должен показать бесконечность. Если тестер показывает наличие цепи — пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на «массу». Замыкание дополнительных диодов у генераторов 9402.

3701-01 и 5112.3771 можно проверить, подключив «+» батареи через лампу к выводу «D» генератора, а «-» — к выводу одной из фазных обмоток статора. Если лампа горит, один или несколько дополнительных диодов «пробиты». Обрыв в основных вентилях определяется по резкому снижению тока отдачи (падению напряжения под нагрузкой).

Однако это может быть также следствием обрыва или замыкания в обмотках генератора. Обрыв в дополнительных вентилях можно определить по низкому напряжению на выводе «D» (ниже 14 В) при средней частоте вращения ротора генератора. Выпрямительный блок при выходе из строя даже одного диода рекомендуется заменять в сборе.

Книга из серии многокрасочных иллюстрированных руководств по ремонту электрооборудования современных автомобилей. Руководство «Электрооборудование CHEVROLET NIVA» содержит подробные цветные схемы электрооборудования автомобиля (выпуска до 2009 и с 2009 года) с четырехцилиндровым двигателем рабочим объемом 1,7 л.

Кроме схем в книге представлены цветные фотографии с описанием операций по снятию и ремонту генератора и стартера, а также по замене ламп. Книга предназначена для водителей, желающих обслуживать и ремонтировать автомобиль самостоятельно, а также для работников СТО. Схема соединений монтажного блока предохранителей и реле (наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): а — до 2009 года.; б — с 2009 года.

Источник: http://avtozam.ru/vaz/zamena-predohranitelya-lada-2123-vaz-2123.html

Блок предохранителей нива шевроле с описанием (до 2009 года выпуска)

Сегодня мы с вами рассмотрим схему и цепи блока предохранителей популярного российского внедорожника niva chevrolet до 2009 года включительно. Затем Блок предохранителей и его схема притерпели доработки и изменения, поэтому о них будет отдельный материал.

Итак, расположение блока предохранителей Нива Шевроле одинаковое независимо от года выпуска, располагается он слева от рулевой колонки и закрывается снизу крышкой.

Что бы к нему добраться, надо окрутить 2 винта, после отжав верхний край крышки, постепенно освободить её от всех креплений.

Вот так он выглядит:

На фото виден и дополнительный блок реле — его описание чуть ниже

Вот так схематично можно разрисовать расположение самих реле и предохранителей в блоке:

  • Вот еще один вариант исполнения блока:
  • Расшифровка предохранителей
  • F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.

F2 (7,5 А) — ближний свет в левой фаре. Аналогично реле К4.

F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.

  1. F4 (10 А) — резервный предохранитель.
  2. F5 (30 А) — электрические стеклоподъемники передних дверей и их реле
  3. F6 (15 А) — блок управления блокировкой дверных замков
  4. F7 (20 А) — звуковой сигнал и его реле, прикуриватель

F8 (20 А) — элемент и реле обогрева заднего стекла (контакты). Аналогично реле К7.

  • F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.
  • F10 (20 А) — резервный предохранитель.
  • F11 (5 А) — лампы правых габаритных огней.

F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4.

F13 (10 А) — дальний свет в правой фаре. Аналогично реле К5.

F14 (10 А) — резервный предохранитель.

F15 (20 А) — резервный предохранитель.

F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»). Аналогично реле К3.

F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем

F18 (25 А) — электродвигатель печки и его переключатель

F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала. Если не работают поворотники или «аварийка», читайте информацию про реле К3.

F20 (7,5 А) — резервный.

Расшифровка реле по номерам

  1. Не используется
  2. Реле электродвигателя очистителя ветрового стекла
  3. Реле-прерыватель указателей поворотов и аварийной сигнализации
  4. Реле ближнего света фар
  5. Реле дальнего света фар
  6. Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
  7. Реле обогрева стекла двери багажника
  8. Резерв
  1. Дополнительные выносные реле
  2. О них мы уже упоминали, этот блок виден на фото и расположен под основным блоком:
  3. Расшифровка
  1. Реле стеклоподъёмников;
  2. Реле противотуманных фонарей;
  3. Реле звукового сигнала либо обогрева сидений;,
  4. Реле привода наружных зеркал (опционально).

Вот собственно говоря и весь краткий обзор реле предохранителей Нивы Шевроле ранних годов выпуска, до 2009 года включительно, чуть позже подготовим обзор более поздних версий, напичканных более сложной электроникой. Всем удачи и поменьше поломок!

Источник: https://www.vazdriver.ru/blok_predohraniteley_niva_shevrole_s_opisaniem_do_2009_goda_vypuska.html

Предохранители и реле Chevrolet Niva

Если вы владелец внедорожника Chevrolet Niva, то рано или поздно могут появиться проблемы с электрикой, поэтому необходимо проверить предохранители и реле. Когда выходит из строя какой-либо прибор, нужно правильно определить причину неисправности.

Первым делом при превышении тока или коротком замыкании выходят из строя предохранители и реле Нива Шевроле. Поэтому нужно знать, какие из них за что отвечают и возить с собой набор из запасных. В этой статье написаны основные причины неисправностей электрики, поможет в диагностике и устранении неполадок.

Предохранители и реле в салоне Chevrolet Niva

Блок реле и предохранителей находится под приборной панелью, слева от руля.

Чтобы добраться до предохранителей, нужно открыть крышку. Для этого надо открутить 2 самореза отвёрткой.

Учтите, что на схематичном изображении блока два ряда предохранителей расположены снизу, а реле сверху. Под крышкой панели предохранители будут располагаться наоборот сверху, поэтому не перепутайте нумерацию.

Если заметите несоответствие нумерации предохранителей или реле, значит у вас другая модель Нивы Шевроле, более новая или более старая, в этом случае найдите соответствующую схему и выполняйте поиск неисправностей по ней.

Назначение реле блока (Chevrolet Niva до 2009 года)

K1 — Реле для контроля исправности ламп.

K2 — Реле стеклоочистителя лобового стекла.

Если не работают «дворники», проверьте это реле и предохранитель F9. Если они исправные, дело может быть в двигателе очистителя, его щётках, механизме и шестерёнках, а также в салонном переключателе и его контактах.

K3 — Реле-прерыватель указателей поворота и аварийной сигнализации.

Если не работают поворотники, проверьте предохранители F16, F19 и это реле. Также проверьте контакт провода, идущего на массу. Расположен слева от блока предохранителей, в глубине (для доступа нужно снять панель монтажного блока).

Ещё дело может быть в подрулевом переключателе, его контактах и разъёме.
Если не работает «аварийка», проверьте кнопку её включения, её контакты, а также сами лампы в поворотниках, где-то может быть короткое замыкание или лампы перегорели.

K4 — Реле ближнего света фар.

Если не работает ближний свет в одной из фар, проверьте предохранители F2 и F12, а также сами лампы в фарах.
Если не работают обе фары ближнего света, проверьте это реле, а также кнопку включения света и её контакты. Также учтите, что ближний свет фар работает только при включенном зажигании.

K5 — Реле дальнего света фар.

Если не работает дальний свет в одной из фар, проверьте предохранители F3 и F13, а также сами лампы.

Если не работают обе фары дальнего света, проверьте это реле, а также подрулевой переключатель и его контакты.

K6 — Дополнительное реле.

Если возникают проблемы с включением зажигания, проверьте это реле, а также контакты в замке зажигания и контактную группу.

K7 — Реле обогрева заднего стекла.

Если заднее стекло запотевает и не работает его обогрев, проверьте это реле и передохранители F8 и F9, кнопку включения и её контакты, а также контакты на клеммах к элементам на заднем стекле (чтобы добраться до них скорее всего придётся снять обшивку двери багажника).

Ещё бывает, что плавится сама плата монтажного блока под указанными предохранителями, потому как нагрузка при включении обогрева боковых зеркал и заднего стекла большая. В этом случае нужно осмотреть повреждения платы, и возможно заменить весь блок предохранителей в сборе. Чтобы не допускать выхода из строя платы и предохранителей, не забывайте выключать обогрев заднего стекла, когда он не нужен.
Также мог перетереться провод под левым порогом.

K8 — Резервное реле.

Назначение реле блока (Chevrolet Niva с 2009 года)

  1. Не используется
  2. Реле электродвигателя «дворников» лобового стекла
  3. Реле-прерыватель указателей поворотов и аварийной сигнализации
  4. Реле ближнего света фар
  5. Реле дальнего света фар
  6. Доп. реле (Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
  7. Реле обогрева заднего стекла
  8. Резерв

Назначение предохранителей блока (Chevrolet Niva до 2009 года)

F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.

Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку.

F2 (7,5 А) — ближний свет в левой фаре. Аналогично реле К4.

F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.

F4 (10 А) — резервный предохранитель.

F5 (30 А) — электрические стеклоподъемники передних дверей и их реле.

Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника.

Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.

F6 (15 А) — блок управления блокировкой дверных замков.

Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис.

F7 (20 А) — звуковой сигнал и его реле, прикуриватель.
Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги.

Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя.

Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.

F8 (20 А) — элемент и реле обогрева заднего стекла (контакты). Аналогично реле К7.

F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.

F10 (20 А) — резервный предохранитель.

F11 (5 А) — лампы правых габаритных огней.

F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4.

F13 (10 А) — дальний свет в правой фаре. Аналогично реле К5.

F14 (10 А) — резервный предохранитель.

F15 (20 А) — резервный предохранитель.

F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»). Аналогично реле К3.

F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем.

Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах. Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза.

F18 (25 А) — электродвигатель печки и его переключатель.

Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах.

Если печка вообще не работает и не дует, дело может быть в двигателе отопителя. Проверьте также выключатель печки и его контакты.

F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала.

Если не работают поворотники или «аварийка», читайте информацию про реле К3.

F20 (7,5 А) — резервный.

Назначение предохранителей блока (Chevrolet Niva с 2009 года)

  1. F1 (5А) — Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света
  2. F2 (7,5А)- Лампа ближнего света (левая блок-фара)
  3. F3 (10А)- Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар
  4. F4 (10А)- Левая противотуманная фара
  5. F5 (30А)- Реле электро стеклоподъемников, электро стеклоподъемники передних дверей
  6. F6 (15А)- Предохранитель прикуривателя
  7. F7 (20А)- Реле звукового сигнала, звуковой сигнал, плафон освещения багажника
  8. F8 (25А)- Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида
  9. F9 (20А)- Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода
  10. F10 (20А)- Блок дистанционного управления электропакетом (блокировка дверей)
  11. F11 (5А)- Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов
  12. F12 (7,5А)- Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар
  13. F13 (10А)- Лампа дальнего света (правая блок-фара)
  14. F14 (10А)- Правая противотуманная фара
  15. F15 (20А)- Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений
  16. F16 (10А)- Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)
  17. F17 (7,5А)- Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения
  18. F18 (25А)- Вентилятор отопителя, предохранитель печки
  19. F19 (10А)- Реле- -прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера
  20. F20 (7,5А)- Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер

Доп. блок предохранителей и реле Chevrolet Niva

Находится за бардачком в ногах у переднего пассажира, поэтому для проверки и замены предохранителей придется снимать вещевой ящик автомобиля.

Здесь находятся предохранители электровентиляторов системы охлаждения и реле управления двигателем (система впрыска).

Назначение реле и предохранителей доп. блока

  1. Дополнительное реле (вклю­чает правый электровентилятор через дополнительный резистор на низкую ско­рость вращения)
  2. Предохранитель (50А), защищающий силовые цепи до­полнительного реле и реле правого элек­тровентилятора
  3. Предохранитель бензонасоса (топливного насоса) (15А), защищающий силовые цепи реле электробензонасоса
  4. Предохранитель (15А), защищающий цепь постоян­ного питания контроллера
  5. Реле правого электровентилятора
  6. Реле левого электровентилятора
  7. Реле электробензонасоса
  8. Главное реле
  9. Предохранитель (50А), защищаю­щий цепи левого электровентилятора
  10. Предохранитель (15А), защищаю­щий силовые цепи, включаемые главным реле
  11. Контроллер

Схема монтажного блока Chevrolet Niva

При поиске и устранении неисправностей электрики вам также может пригодиться схема монтажного блока, по которой можно без труда найти нужный контакт или определить как прозванивать тот или иной предохранитель.

Предохранители лучше проверять тестером, потому как внешне они могут выглядеть целыми, но на самом деле внутри может иметься обрыв. Чтобы не было лишних проблем, всегда нужно иметь под рукой заведомо рабочие предохранители разных номиналов.

ᐅ Схема предохранителей и реле Шевроле Нива / ВАЗ 2123


А
Назначение
1
5
Лампы фонарей освещения номерного знака
Лампы освещения приборов
Контрольная лампа наружного освещения в комбинации приборов
Подкапотная лампа
Лампа дополнительного сигнала торможения
Лампы габаритного света левого борта
2
7.5
Лампа ближнего света (левая фара)
Электрокорректор света фар
Моторедуктор корректора
3
7.5
Лампа дальнего света (левая блок-фара)
Контрольная лампа включения дальнего света фар
4
10
Левая противотуманная фара
5
30
Реле электростеклоподъемников
Электростеклоподъемники
6
15
До 2009 года: Блок управления блокировки замков дверей
С 2009 года: Прикуриватель
7
20
Прикуриватель (До 2009 года)
Реле звукового сигнала
Звуковой сигнал
Плафон освещения багажника (С 2009 года)
8
20
До 2009 года: Реле обогрева заднего стекла (контакты)
Элемент обогрева заднего стекла
8
25
С 2009 года: Элемент обогрева стекла двери багажного отделения
Реле обогрева стекла двери багажного отделения
Элементы обогрева наружных зеркал заднего вида
9
20
Выключатель обогрева стекла двери багажного отделения (С 2009 года)
Реле очистителя ветрового стекла
Электродвигатель очистителя ветрового стекла
Насос омывателя ветрового стекла
Правый подрулевой переключатель
Лампа освещения вещевого ящика
Лампы света заднего хода (С 2009 года)
Реле фароочистителя (контакты; до 2009 года)
Электродвигатели фароочистителей (до 2009 года)
Электродвигатель фароомывател (до 2009 года)
10
20
До 2009 года: Резерв
С 2009 года: Блок дистанционного управления электропакетом (блокировка дверей)
11
5
Лампы задних габаритных огней
Регулятор освещения приборов
12
7.5
Лампа ближнего света (правая фара)
Моторедуктор корректора (правая фара)
13
10
Лампа дальнего света (правая фара)
14
10
Правая противотуманная фара
15
20
Блок управления наружными зеркалами
Электроприводы наружных зеркал заднего вида
Блок управления наружными зеркалами
16
10
Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)
17
7.5
Плафон индивидуальной подсветки
Контрольная лампа иммобилизатора
Лампы стоп-сигнала
Дополнительный сигнал торможения
Плафон освещения салона
18
25
До 2009 года: Лампы света заднего хода
Электровентилятор отопителя
Электродвигатель омывателя ветрового стекла
Реле обогрева заднего стекла (обмотка)
Реле очистителя заднего стекла
Электродвигатель очистителя заднего стекла
Электродвигатель омывателя заднего стекла
Блок управления блокировкой дверей
18
25
С 2009 года: Переключатель электродвигателя отопителя
Электродвигатель отопителя
19
10
Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота)
Комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем)
Контрольная лампа включения блокировки дифференциала
Реле стартера (С 2009 года)
20
7.5
Лампы противотуманного света в задних фонарях
Блок управления противоугонной системы (С 2009 года)
Зуммер (С 2009 года)
Реле
К1
С 2009 года: Реле очистителя ветрового стекла
До 2009 года: Реле контроля исправности ламп (вместо реле устанавливаются перемычки)
К2
С 2009 года: Реле-прерыватель указателей поворотов и аварийной сигнализации
До 2009 года: Реле очистителя ветрового стекла
К3
С 2009 года: Реле ближнего света фар
До 2009 года: Реле-прерыватель указателей поворотов и аварийной сигнализации
К4
С 2009 года: Реле дальнего света фар
До 2009 года: Реле ближнего света фар
К5
С 2009 года: Дополнительное реле (Обмотка реле обогрева стекла двери багажного отделения, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
До 2009 года: Реле дальнего света фар
К6
С 2009 года: Реле обогрева стекла двери багажного отделения
До 2009 года: Дополнительное реле (Разгружает контакты выключателя зажигания)
К7
Реле обогрева стекла двери багажного отделения
К8
Резерв

Схема и расположение блока предохранителей нива шевроле : в ладе

Процесс снятия и замены

Бывает такое, что сам монтажный блок вышел из строя. Это может случиться по разным причинам. БП может быть залит водой, также может перегореть плата. В этих случаях владельцу Нива Шевроле придется произвести замену БП, поскольку, в противном случае эксплуатация транспортного средства будет невозможной.

Для смены БП вам потребуется:

  • непосредственно сам монтажный блок;
  • отвертка с крестовым наконечником.

Пошаговая инструкция

  1. Сядьте на место водителя и найдите декоративную крышку, за которой установлен БП. При помощи крестообразной отвертки открутите саморезы, которые крепят пластиковую накладку. Извлеките крышку.
  2. Далее, при помощи той же отвертки вам необходимо открутить верхний саморез, крепящий БП в месте установки.
  3. По бокам монтажный блок крепится с помощью двух специальных держаталей. Выведите БП и отсоедините от него пять жгутов с электропроводами.
  4. Затем при помощи той же отвертки вам нужно отжать фиксаторы колодок выносного реле.
  5. Сделав это, демонтируйте фиксаторы, после чего таким же образом произведите демонтаж остальных колодок.
  6. Теперь вы можете снять БП из места установки. При замене устройства рекомендуем вам запомнить, а лучше промаркировать все провода блока, чтобы у вас не возникло проблем с установкой нового компонента.
  7. Возьмите новый БП и подключите к нему колодки с реле, а также жгуты проводов согласно схеме.
  8. Соберите все в обратной последовательности.

Теперь вам остается только проверить работоспособность БП. Для этого включите по очереди каждое устройство потребления напряжения. Если хотя бы одно из них не работает (к примеру, дворники лобового стекла или лампы дальнего света), то следует еще раз проверить схему подключения.

Как работает и как устроен прикуриватель

Не всегда прикуриватель служит по назначению.

Некачественные гаджеты и разные стандарты гнёзд и разъёмов часто приводят к короткому замыканию. Хорошо, если сработают предохранители. В Нива Шевроле прикуриватель устроен так же, как и во всех ВАЗах — в любом случае, металлический корпус гнезда будет минусом, а четыре диаметрально расположенных лепестка — это плюс.

Когда мы вставляем прикуриватель в гнездо, цепь замыкается и на спираль подаётся 12 В. Как только она прогреется до определённой температуры, термоэлемент отбрасывает прикуриватель от контактов, прекращая подачу напряжения.

Защита прикуривателя на Нива Шевроле

Это ещё далеко не все гаджеты которым требуется подзарядка!

Когда мы вставляем в гнездо постороннее устройство, ситуация совсем иная. Тогда прикуриватель работает просто как 12-вольтовая розетка и защищён только от короткого замыкания предохранителями. На Шевроле Нива их два:

  • первый расположен непосредственно на корпусе гнезда прикуривателя, это плавкая вставка, которая размыкает цепь, в том случае, если не сработает обратный механизм спирали прикуривателя, об этом предохранителе часто забывают;
  • второй предохранитель расположен в монтажном блоке, в большинстве наших автомобилей он обозначен F6 (он подключён в цепь со звуковым сигналом) с номиналом 15А, в некоторых Нивах Шевроле для защиты прикуривателя использовали отдельный 15-амперный предохранитель на резервном слоте.

Ищем причины нерабочего прикуривателя

В зависимости от того, что происходило во время выхода гнезда из строя, можно догадаться о том, что с ним случилось. К примеру, если подключить к гнезду мощный компрессор, большая вероятность того, что предохранитель не выдержит нагрузки и сгорит.

В любом случае, поступаем следующим образом:

  1. Проверяем предохранитель. В мануале к каждой машине должно быть точно указано, где стоит предохранитель прикуривателя и какой у него номинал. В большинстве случаев — это 20-амперный предохранитель. При этом категорически запрещается увеличивать нагрузку на цепь установкой жучков и прочей колхозной химии. Проводка может попросту не выдержать, перегреться, замкнуть и загореться.
  2. Проверяем встроенный предохранитель. Он находится с обратной стороны корпуса пепельницы на плюсовом контакте гнезда. Восстановлению он не подлежит, поэтому в таком случае придётся менять прикуриватель полностью.
  3. Если все предохранители в рабочем состоянии, вероятнее всего, проблема с контактами или с проводкой. Вооружаемся мультиметром и ищем 12 вольт по цепи от предохранителя до гнезда прикуривателя согласно схеме.

Проверка реле стартера на Шевроле Нива – пошаговая инструкция

Чтобы понять, что ваше реле больше не работает, нужно обратить внимание на следующее:

  • если под капотом жужжит, мотор запустился, но двигатель не прекращает вращаться;
  • если стартер работает, но мотор не запускается;
  • если стартер щелкает и не запускается.

При таких признаках деталь нужно менять, но чтобы удостовериться, что поломка именно в реле, следует его прежде проверить.

Сначала устройство необходимо вынуть из панели приборов и замкнуть контакты, которые находятся на задней стенке. Если приложить кусочек металла или проволоку, цепь замкнется, и ток направится к стартеру. Если стартер будет работать, то поломка заключается в реле. А если стартер срабатывает, а реле запускается, то поломка в стартере.

Как видим, реле стартера несложно найти в том случае, если необходимо устранить неисправность.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Основной и дополнительный блоки предохранителей

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

F1 (16А)Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
F2 (8А)Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3 (8А)Левая фара (дальний свет), контрольная лампа включения дальнего света
F4 (8А)Правая фара (дальний свет)
F5 (8А)Левая фара (ближний свет)
F6 (8А)Правая фара (ближний свет)
F7 (8А)Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света

Устройство системы и принцип включения вентиляторов

Все устроено следующим образом.

  1. Радиатор и блок двигателя закольцованы в единую систему при помощи патрубков. Между ними расположен реостат – заслонка с термочувствительным элементом внутри.
  2. При достижении определенной температуры, заслонка открывается и жидкость начинает циркулировать по большому кругу.
  3. Если пассивное охлаждение не справляется – температура мотора растет. В ход вступают головные вентиляторы охлаждения. При преодолении температурного рубежа ДТОЖ посылает импульс в БК.
  4. Обработанный сигнал замыкает реле и вентилятор включается. Для повышения производительности системы устройства спарены. Дубляж помогает предотвратить перегрев в случае поломки оного из устройств. При этом, схема подключения активных охладителей подразумевает их одновременное и раздельное включение в работу.

Также в охлаждении двигателя задействован вентилятор отопителя салона Chevrolet Niva. Часть системы незначительно влияет на температурный режим, но в экстренной ситуации может повлиять на работу мотора.

Процесс снятия и замены

Бывает такое, что сам монтажный блок вышел из строя. Это может случиться по разным причинам. БП может быть залит водой, также может перегореть плата. В этих случаях владельцу Нива Шевроле придется произвести замену БП, поскольку, в противном случае эксплуатация транспортного средства будет невозможной.

Для смены БП вам потребуется:

  • непосредственно сам монтажный блок;
  • отвертка с крестовым наконечником.

Пошаговая инструкция

  1. Сядьте на место водителя и найдите декоративную крышку, за которой установлен БП. При помощи крестообразной отвертки открутите саморезы, которые крепят пластиковую накладку. Извлеките крышку.
  2. Далее, при помощи той же отвертки вам необходимо открутить верхний саморез, крепящий БП в месте установки.
  3. По бокам монтажный блок крепится с помощью двух специальных держаталей. Выведите БП и отсоедините от него пять жгутов с электропроводами.
  4. Затем при помощи той же отвертки вам нужно отжать фиксаторы колодок выносного реле.
  5. Сделав это, демонтируйте фиксаторы, после чего таким же образом произведите демонтаж остальных колодок.
  6. Теперь вы можете снять БП из места установки. При замене устройства рекомендуем вам запомнить, а лучше промаркировать все провода блока, чтобы у вас не возникло проблем с установкой нового компонента.
  7. Возьмите новый БП и подключите к нему колодки с реле, а также жгуты проводов согласно схеме.
  8. Соберите все в обратной последовательности.

Теперь вам остается только проверить работоспособность БП. Для этого включите по очереди каждое устройство потребления напряжения. Если хотя бы одно из них не работает (к примеру, дворники лобового стекла или лампы дальнего света), то следует еще раз проверить схему подключения.

Реле и предохранители ваз 21214, 21314 (нива 4х4 инжектор)

На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

Расположение блоков предохранителей и реле нива 4х4

Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем. Четвертый блок реле находится над педалью газа.

Основной и дополнительный блоки предохранителей

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

F1 (16А)Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
F2 (8А)Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3 (8А)Левая фара (дальний свет), контрольная лампа включения дальнего света
F4 (8А)Правая фара (дальний свет)
F5 (8А)Левая фара (ближний свет)
F6 (8А)Правая фара (ближний свет)
F7 (8А)Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света
  • F8 (8А)
  • Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплением
  • и вентиляцией
  • F9 (8А)
  • Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогрева
  • стекла двери багажного отделения
  • F10 (8А)
  • Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях
  • F11, F12 (8А)
  • Резерв
  • F13 (8А)
  • Контакты реле противотуманного света в задних фонарях
  • F14 (16A)
  • Прикуриватель
  • F15 (16A), F16 (8A)
  • Резерв
  • Дополнительный блок:
F11 (8А)Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F12 (8А)Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)Лампы и реле заднего противотуманного огня
F14 (16А)Прикуриватель
F15 (16А)Резервный
F16 (8А)Резервный

Дополнительные цепи предохранителей в комплектации Urban:

№ и номинал предохранителяЗащищаемая цепьОсновной блокДополнительный блок

1 (16А)*Электростеклоподьемники передних дверей Электропривод боковых зеркал
2 (16А)**Электровентилятор климатической установки, компрессор кондиционера
9 (16А)*Обогреватели боковых зеркал
10 (16А)*Плафон освещения салона центральный
15 (16А)*Электровентилятор климатической установки, компрессор кондиционера

Правильная установка и отключение иммобилайзера на шевроле нива

Для установки иммобилайзера, владельцем шевроле нива или специалистами в этой области производятся конкретные действия в определённой последовательности. Вот главные этапы монтажа иммобилайзера:

  • освобождение доступа к предполагаемому месту установки охранного устройства и для прокладки проводов;
  • установка, закрепление и маскировка главного системного блока;
  • прокладка необходимых проводов и их соединение с конкретными системами – если иммобилайзер не бесконтактный;
  • установка блокировочных реле или радиодатчиков – в зависимости от типа иммобилайзера;
  • подключение светодиодной лампочки в салоне – если она установлена правильно, то обязательно горит;
  • программирование иобучение иммобилайзера согласно тем показателям, которые подает инструкция.

Где находится иммобилайзер, должен знать только владелец транспортного средства. Если необходимо его полностью отключить, можно использовать следующие способы:

  • использование чипа из ключа иммобилайзера, который можно примотать изолентой к антенне устройства;
  • на приборной панели вводится специальное кодовое число;
  • использование киллеров, обходчиков, эмуляторов;
  • установка специальной компьютерной программы для отключения иммобилайзера на шевроле нива.

Первых два способа отключения являются самыми простыми, а вот последний требует специальных знаний и навыков. Самостоятельное отключение иммобилайзера, который способствует тому, что машина не заводится, — это процесс достаточно сложный, требующий знания принципов программирования. Если человек не имеет уверенности в том, что самостоятельно он произведёт этот процесс качественно, лучше, если он найдёт время и возможности для обращения к специалистам.

Работа

Система охлаждения Шнивы имеет два элемента активного охлаждения. Здесь имеется вентилятор радиатора печки и основного теплообменника. Последующая информация актуальна для машин 2010 и других годов выпуска.

За правильную, стабильную работу устройств отвечают предохранители. Плавкие вставки обезопасят устройство от скачков напряжения и короткого замыкания.

Предохранитель вентилятора Шнивы: где стоит

Расположены в непосредственной близости от соответствующих реле. Вставка печки находится в основном монтажном блоке под номером F18. Предохранитель на 25 Ампер защищает несколько цепей одновременно.

Схема реле и предохранителей Шевроле Нива после 2009 (рестайлинговая)

Года выпуска

20092010201120122013201420152016201720182019 и н.в.

Схема реле

Номер на схемеЗа что отвечает
К1не используется
К2реле стеклоочистителя (дворника)
К3реле-прерыватель указателей поворота и аварийной сигнализации
К4реле ближнего света фар
К5реле дальнего света фар
К6дополнительное реле
К7реле обогревателя заднего стекла
К8резерв

Плавкие предохранители и вставки

НомерЗа что отвечаетСила тока, А
F1Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света5
F2Лампа ближнего света левая блок-фара)7,5
F3Лампа дальнего света левая блок-фара), контрольная лампа включения дальнего света фар10
F4Левая противотуманная фара10
F5Реле электростеклоподъемников, электростеклоподъемники передних дверей30
F6Предохранитель прикуривателя15
F7Реле звукового сигнала, звуковой сигнал, плафон освещения багажника20
F8Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида25
F9Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода20
F10Блок дистанционного управления электропакетом блокировка дверей)20
F11Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов5
F12Лампа ближнего света правая блок-фара), мотор-редукторы регулятора пучков света блок-фар7,5
F13Лампа дальнего света правая блок-фара)10
F14Правая противотуманная фара10
F15Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений20
F16Реле-прерыватель указателей поворотов и аварийной сигнализации10
F17Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения7,5
F18Вентилятор отопителя, предохранитель печки25
F19Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера10
F20Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер7,5

Выносные реле

НомерЗа что отвечает
1Реле противотуманных фар (ПТФ)
2Реле стеклоподъемников
3Реле обогрева сидений
4Реле звукового сигнала
5Реле стартера

Находится под вещевым ящиком со стороны пассажира.

НомерЗа что отвечает
1Дополнительное реле (вклю­чает правый электровентилятор через дополнительный резистор на низкую ско­рость вращения)
2Предохранитель (50А), защищающий силовые цепи до­полнительного реле и реле правого элек­тровентилятора
3Предохранитель бензонасоса (топливного насоса) (15А), защищающий силовые цепи реле электробензонасоса
4Предохранитель (15А), защищающий цепь постоян­ного питания контроллера
5Реле правого электровентилятора
6Реле левого электровентилятора
7Реле бензонасоса
8Главное реле
9Предохранитель (50А), защищаю­щий цепи левого электровентилятора
10Предохранитель (15А), защищаю­щий силовые цепи, включаемые главным реле
11Контроллер

Предохранители:

F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.

Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку.

F2 (7,5 А) — ближний свет в левой фаре. Аналогично реле К4.

F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.

F4 (10 А) — резервный предохранитель.

F5 (30 А) — электрические стеклоподъемники передних дверей и их реле. Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника.

Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.

F6 (15 А) — блок управления блокировкой дверных замков. Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис.

F7 (20 А) — звуковой сигнал и его реле, прикуриватель. Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги.

Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя.

Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.

F8 (20 А) — элемент и реле обогрева заднего стекла (контакты).

Аналогично реле К7.

F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.

F10 (20 А) — резервный предохранитель.

F11 (5 А) — лампы правых габаритных огней.

F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4.

F13 (10 А) — дальний свет в правой фаре. Аналогично реле К5.

F14 (10 А) — резервный предохранитель. F15 (20 А) — резервный предохранитель.

F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»). Аналогично реле К3.

F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах. Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза.

F18 (25 А) — электродвигатель печки и его переключатель. Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах.

Если печка вообще не работает и не дует, дело может быть в двигателе отопителя. Проверьте также выключатель печки и его контакты.

F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала. Если не работают поворотники или «аварийка», читайте информацию про реле К3.

F20 (7,5 А) — резервный.

Блок предохранителей нива шевроле с описанием (до 2009 года выпуска) : В Ладе

Сегодня мы с вами рассмотрим схему и цепи блока предохранителей популярного российского внедорожника niva chevrolet до 2009 года включительно. Затем Блок предохранителей и его схема притерпели доработки и изменения, поэтому о них будет отдельный материал. Итак, расположение блока предохранителей Нива Шевроле одинаковое независимо от года выпуска, располагается он слева от рулевой колонки и закрывается снизу крышкой. Что бы к нему добраться, надо окрутить 2 винта, после отжав верхний край крышки, постепенно освободить её от всех креплений.

Вот так он выглядит:

На фото виден и дополнительный блок реле – его описание чуть ниже.

Вот так схематично можно разрисовать расположение самих реле и предохранителей в блоке:

Вот еще один вариант исполнения блока:

Расшифровка предохранителей

F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.

F2 (7,5 А) — ближний свет в левой фаре. Аналогично реле К4.

F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.

F4 (10 А) — резервный предохранитель.

F5 (30 А) — электрические стеклоподъемники передних дверей и их реле

F6 (15 А) — блок управления блокировкой дверных замков

F7 (20 А) — звуковой сигнал и его реле, прикуриватель

F8 (20 А) — элемент и реле обогрева заднего стекла (контакты). Аналогично реле К7.

F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.

F10 (20 А) — резервный предохранитель.

F11 (5 А) — лампы правых габаритных огней.

F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4.

F13 (10 А) — дальний свет в правой фаре. Аналогично реле К5.

F14 (10 А) — резервный предохранитель.

F15 (20 А) — резервный предохранитель.

F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»). Аналогично реле К3.

F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем

F18 (25 А) — электродвигатель печки и его переключатель

F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала. Если не работают поворотники или «аварийка», читайте информацию про реле К3.

F20 (7,5 А) — резервный.

Расшифровка реле по номерам

  1. Не используется
  2. Реле электродвигателя очистителя ветрового стекла
  3. Реле-прерыватель указателей поворотов и аварийной сигнализации
  4. Реле ближнего света фар
  5. Реле дальнего света фар
  6. Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
  7. Реле обогрева стекла двери багажника
  8. Резерв

Дополнительные выносные реле

О них мы уже упоминали, этот блок виден на фото и расположен под основным блоком:

Расшифровка

  1. Реле стеклоподъёмников;
  2. Реле противотуманных фонарей;
  3. Реле звукового сигнала либо обогрева сидений;,
  4. Реле привода наружных зеркал (опционально).

Вот собственно говоря и весь краткий обзор реле предохранителей Нивы Шевроле ранних годов выпуска, до 2009 года включительно, чуть позже подготовим обзор более поздних версий, напичканных более сложной электроникой. Всем удачи и поменьше поломок!

Реле и предохранители Шевроле Нива (1.7 и 1.8): схемы блоков

Схемы предохранителей и реле подходят на модификаций:

  • Шевроле Нива
  • Шевроле Нива рестайлинг

Объемы:

  • Шевроле Нива 1.7
  • Шевроле Нива 1.8

Где находятся блок предохранителей и реле на Шевроле Нива?

Блок предохранителей и реле располагается в одном месте, в салоне и слева от рулевой колонки. Доступ к нему затруднен, так как крышка привинчена, а не на фиксаторах.

Отвинчиваем крестообразной отверткой два самореза и снимаем крышку, как на рисунках:

Схема реле и предохранителей Шевроле Нива до 2009 (дорестайлинговая)

Года выпуска

2002200320042005200620072008

Схема реле

Номер на схемеЗа что отвечает
К1перемычка
К2реле стеклоочистителя (дворника)
К3реле-прерыватель указателей поворота и аварийной сигнализации
К4реле ближнего света фар
К5реле дальнего света фар
К6дополнительное реле
К7реле обогревателя заднего стекла

Плавкие предохранители и вставки

Номер-наименованиеЗа что отвечаетСила тока, в А
F1лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.5 А
F2ближний свет в левой фаре. Аналогично реле К4.7,5 А
F3дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.10 А
F4резервный предохранитель.10 А
F5электрические стеклоподъемники передних дверей и их реле.30 А
F6блок управления блокировкой дверных замков.15 А
F7звуковой сигнал и его реле, предохранитель прикуривателя20 А
F8элемент и реле обогрева заднего стекла контакты. Аналогично реле К7.20 А
F9обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.20 А
F10резервный20 А
F11лампы правых габаритных огней.5 А
F12ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4.7,5 А
F13дальний свет в правой фаре. Аналогично реле К5.10 А
F14резервный предохранитель.10 А
F15резервный предохранитель.20 А
F16прерыватель указателей поворота и аварийной сигнализации в режиме «аварийки». Аналогично реле К3.10 А
F17освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем.7,5 А
F18электродвигатель печки и его переключатель.25 А
F19прерыватель указателей поворота и аварийной сигнализации в режиме поворотов, контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала.10 А
F20резервный.7,5 А

Выносные реле

Ниже основного блока реле расположены так называемые выносные реле в количестве 4 штук.

Номер выносного релеЗа что отвечает
1реле стеклоподъемников
2реле противотуманных фар (ПТФ)
3реле звукового сигнала
4реле электропривода наружных зеркал

Схема реле и предохранителей Шевроле Нива после 2009 (рестайлинговая)

Года выпуска

20092010201120122013201420152016201720182019 и н.в.

Схема реле

Номер на схемеЗа что отвечает
К1не используется
К2реле стеклоочистителя (дворника)
К3реле-прерыватель указателей поворота и аварийной сигнализации
К4реле ближнего света фар
К5реле дальнего света фар
К6дополнительное реле
К7реле обогревателя заднего стекла
К8резерв

Плавкие предохранители и вставки

НомерЗа что отвечаетСила тока, А
F1Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света5
F2Лампа ближнего света левая блок-фара)7,5
F3Лампа дальнего света левая блок-фара), контрольная лампа включения дальнего света фар10
F4Левая противотуманная фара10
F5Реле электростеклоподъемников, электростеклоподъемники передних дверей30
F6Предохранитель прикуривателя15
F7Реле звукового сигнала, звуковой сигнал, плафон освещения багажника20
F8Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида25
F9Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода20
F10Блок дистанционного управления электропакетом блокировка дверей)20
F11Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов5
F12Лампа ближнего света правая блок-фара), мотор-редукторы регулятора пучков света блок-фар7,5
F13Лампа дальнего света правая блок-фара)10
F14Правая противотуманная фара10
F15Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений20
F16Реле-прерыватель указателей поворотов и аварийной сигнализации10
F17Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения7,5
F18Вентилятор отопителя, предохранитель печки25
F19Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера10
F20Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер7,5

Выносные реле

НомерЗа что отвечает
1Реле противотуманных фар (ПТФ)
2Реле стеклоподъемников
3Реле обогрева сидений
4Реле звукового сигнала
5Реле стартера

Дополнительный блок под вещевым ящиком

Находится под вещевым ящиком со стороны пассажира.

НомерЗа что отвечает
1Дополнительное реле (вклю­чает правый электровентилятор через дополнительный резистор на низкую ско­рость вращения)
2Предохранитель (50А), защищающий силовые цепи до­полнительного реле и реле правого элек­тровентилятора
3Предохранитель бензонасоса (топливного насоса) (15А), защищающий силовые цепи реле электробензонасоса
4Предохранитель (15А), защищающий цепь постоян­ного питания контроллера
5Реле правого электровентилятора
6Реле левого электровентилятора
7Реле бензонасоса
8Главное реле
9Предохранитель (50А), защищаю­щий цепи левого электровентилятора
10Предохранитель (15А), защищаю­щий силовые цепи, включаемые главным реле
11Контроллер

Можно ли прикурить машину при работающем двигателе? — Клуб Volkswagen Polo sedan


В поисках передних тормозных колодок Мазда 6

Если вы хотите купить надежные тормозные колодки, обращайтесь в нашу компанию. Мы предлагаем: Akebono или Sumitomo. Отличаются они между собой размерами.

Далее про колодки. С 15 го года на 6 ке стоит электрический ручник, колодки пока есть только оригинал, и это TRW. В качестве продукции TRW я разочаровался полностью. Может конечно дает еще тот факт, что для нас их делают в Китае, но тормозные колодки mazda 6 оставляют желать лучшего.

Сейчас после замены прошел км, и при езде с открытыми окнами я опять услышал писк от задних колес! Замена передних колодок Процесс замены передних колодок начинается с демонтажа переднего колеса.

После того, как машина поднята на домкрате, можно приступить непосредственно к установке: Так как это может стать причиной проворачивания манжеты — это приведет к её разрыву. Направляющие необходимо вытащить, смазать. Нет Icer тормозные колодки mazda 6 12 агрессивная езда, нареканий нет!

Умеренный Вот и я докатился до замены родных «супер» колодок.

После визита к ОД, мне было озвучено, что мои передние тормозные колодки mazda 6 почти «умерли» и нуждаются в замене так как остаток со слов мастера составлял около 3 мм. Для меня эта новость была ожидаема и я сразу отверг предложение поменять их на месте так как цена этого удовольствия с работой составляла в районе р. Прозвонив несколько магазинов, было принято решение взять дубликат Icer Испания.

Пробег в районе км. Пока все устраивает! Умеренный Быстренько заказать Icerы не смог так как уехал в командировку!

В итоге колодочки поменял, теперь езжу как белый человек на черной мазде без всяких писков и скрежетов. Колодки встали как родные, тормозят на отлично.

Всем бобра. Умеренный На пробеге в с лишним решил пора менять перед колодки, покурив д2 понял что из того что у нас на рынке есть достойный вариант это Icer.

ОД даже не звонил не спрашивал по чём у них будут стоить колодки с работой, ибо колодки мои до то2 точно не дожили бы, а ради того что бы обогатить дилеров ехать около км я не .

Motors 2шт Металлическая боковая эмблема автомобиля Наклейка Наклейка на юбки Наклейка Значок Лада Нива 4×4 Эмблемы автомобилей и грузовиков

  1. Home
  2. Motors
  3. Автозапчасти и аксессуары
  4. Запчасти для автомобилей и грузовиков
  5. Наклейки, эмблемы и рамки для автомобилей и грузовиков
  6. Эмблемы грузовиков
  7. Эмблемы автомобилей и грузовиков
  8. 2 шт. Металлическая наклейка с эмблемой автомобиля Наклейка Наклейка на юбки Лада Нива 4×4

2 шт.

Найдите много отличных новых и подержанных опций и получите лучшие предложения на 2 шт. Металлическая наклейка с боковой эмблемой автомобиля Наклейка на юбки на крыло Значок Lada Niva 4×4 по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !.Состояние: Новое : Страна / регион производства: : Китай , Бренд: : Unbranded : Номер детали производителя: : не применяется , Гарантия: Да : UPC: : не применяется ,。

2 шт. Металлический автомобиль сбоку эмблема наклейка наклейка крыло юбки значок Lada Niva 4×4





2 шт. Металлическая боковая эмблема автомобиля наклейка наклейка на крыло юбки значок Lada Niva 4×4

Green Reaper V2 Графическая наклейка с изображением всего тела для родстера Can-Am Ryker 2019, дверная ручка Новый черный задний левый левый борт со стороны водителя для Chevy Colorado GMC, новое в упаковке 803822T M5 Quicksilver Mercury Solenoid Relay, SCOOTER MOPED SPEEDOMETER FUEL GADGE GY6 50CC 150CC 250CC JIANSHE KUZUMA ROKETA.Подходит для BMW 328i E90 2009-2011 гг. Задний фонарь со стороны пассажира, сертифицированный NSF с лампами, 943 CAP, новый задний барабан Citroen 2CV DYANE MEHARI AMI8 ACADIANE, 85-89 Isuzu Impulse 2.3L I4 SOHC Полуметаллические передние колодки Bendix D300 New, CHROME 40 «DRAG ТРУБЫ HARLEY DAVIDSON IRONHEAD SPORTSTER XL 1957/1985, Performance Tuner Speed ​​OBDII OBD2 OBD II 2 Chip Module для Honda Accord, свечи зажигания DELCO BUICK CHEVROLET GMC OLDSMOBILE PONTIAC FORD LINCOLN MERCURY. Rogue, 1 шт. STI Значок на задний багажник Emblme Наклейка Матовая или ярко-черная или красная WRX.3-кнопочный складной чехол для дистанционного ключа для Nissan / Infiniti Armada 2005-15, RH 67-69 F и 68-72 X-Body Внешний брандмауэр Плечо Нижняя боковая панель. Jones Exhaust J405015TDBK Отложной выхлопной наконечник из нержавеющей стали с черным порошком. НОВЫЙ СТАРТЕР ПОДХОДИТ 1997-2001 SEA-DOO GTS PWC 718CC ЗАМЕНЯЕТ 2280004552 278000485.35W 55W 75W 100W 150W HID 9007 Hi-Lo ксеноновые лампы для фар 3k 5k 6k 8k 10K. 50Pcs 8mm Hole Plastic Push Type Заклепка Зажимы для штифта дверного бампера Серые, передний комплект Premier Series Просверленные шлицевые тормозные диски и керамические тормозные колодки.для Suzuki TU250X 2009 2011-2012 2015-2017 2019 16510-38240 Масляный фильтр 3-Pack. Защита от дождя, люк, люк, люк, люк, 980 мм, тип 2, темный дым для 07-11 Honda CR-V. Подходит для 4-дверного седана Acura TL 2004-2008 гг. Заднее стекло с подогревом, подшипник ступицы переднего колеса в сборе с 5 шпильками, подходит для 96-2004 2005 2006 2007 Ford Taurus, отделка панели приборной панели из нержавеющей стали подходит для Jeep Cherokee Circle T / S 74-83.

Fordpass без удаленного запуска

12 июля 2017 г. · Способ доступа немного отличается в каждой версии Windows.В Windows 8 или 10 нажмите «Пуск» и найдите «Разрешить удаленные подключения к этому компьютеру». В Windows 7 нажмите «Пуск», щелкните правой кнопкой мыши «Компьютер» и выберите «Свойства». Однако независимо от того, какую версию вы используете, диалоговое окно «Свойства системы» будет выглядеть одинаково.

28 марта 2016 г. · FordPass, объявленный компанией Ford на Североамериканском международном автосалоне 2016 г. в Детройте в январе, направлен на создание экосистемы фирменной мобильности, независимо от того, являетесь ли вы владельцем Ford или нет. Это …

Проблема должна быть с этого момента.Что-то не пускает питание на стартер. Поэтому предлагаю на день вынуть стартер и очистить установочные поверхности для стартера. Я видел, как Ford делают это, не всегда, но это случается, когда заземление стартера плохое.

Глобальная инфраструктура. Мы владеем полным стеком, так что вам не обязательно. Remote полностью владеет местными юридическими лицами во всех странах, где мы работаем. Устраняя посредников, Remote предлагает нашим клиентам превосходную гибкость, скорость и экономическую эффективность.

Bomgar по-прежнему остается самым безопасным программным обеспечением для удаленной поддержки в мире, только теперь оно называется BeyondTrust Remote Support. Удаленная поддержка позволяет командам службы поддержки быстро и безопасно получать доступ и исправлять любое удаленное устройство в любом месте, на любой платформе с помощью единого решения.

Запустить regedit. Выполните следующие шаги локально, если у вас есть консольный доступ к уязвимому серверу. Если у вас нет консольного доступа к серверу, подключитесь удаленно, открыв regedit на другом сервере, и нажмите «Файл»> «Подключить сетевой реестр», введите имя затронутого сервера XenApp и нажмите «ОК».Появится реестр пораженного сервера.

Подключите к сети FordPass Connect. ‡ Удерживайте контакт с Ford, оставив его в рабочем состоянии. Opplev et nytt nivå av kontroll over bilen din. Lås opp og igjen, start or stop bilen — alt ved hjelp av FordPass. § FordPass Pro er den nye appen utviklet for tilkoblede kjøretøy. Enten du eier en eller opptil fem …

Другой NIB Mercruiser 4Cyl 2.5L 3.0L Spark Plug Champion RS12YC 502181 Automotive mywell.it

Другой NIB Mercruiser 4Cyl 2.Свеча зажигания 5L 3.0L Champion RS12YC 502181 Automotive mywell.it

Другой NIB Mercruiser 4Cyl 2.5L 3.0L Spark Plug Champion RS12YC 502181 Automotive, Champion RS12YC 502181 NIB Mercruiser 4Cyl 2.5L 3.0L Свеча зажигания, Найдите много новых и подержанных опций и получите лучшие предложения для NIB Mercruiser 4Cyl 2,5L 3, 0L Spark Plug Champion RS12YC 502181 по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов.Spark Plug Champion RS12YC 502181 NIB Mercruiser 4Cyl 2.5L 3.0L.

NIB Mercruiser 4Cyl 2.Свеча зажигания 5 л 3,0 л Champion RS12YC 502181




Чемпион RS12YC 502181

свечи зажигания NIB Mercruiser 4Cyl 2.5L 3.0L

Найдите много отличных новых и подержанных опций и получите лучшие предложения на NIB Mercruiser 4Cyl 2.5L 3.0L Spark Plug Champion RS12YC 502181 по лучшим онлайн-ценам! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. Просмотреть все определения условий : Торговая марка: : Champion Заменяет: : 3851857, 3854399, 3856759 : Номер детали производителя: 12 RS12YC ,


NIB Mercruiser 4Cyl 2.5L 3.0L Champion RS12YC 502181

свечи зажигания

По любым вопросам звоните нам +1 212 596 4164, Возможны различия в цвете для световых эффектов. Подходит для нижнего и верхнего KFX450R 08-14. Размеры пластины 16 дюймов в высоту x 4 дюйма в ширину x 0. Для комплекта тормозных колодок Mercedes 450SL 1973-1980 годов, задние оригинальные 93558DV 1974 1975 1976.- увеличить общее впечатление от употребления алкоголя и настоятельно рекомендуется экспертами по всему миру, пожалуйста, свяжитесь с нами по оптовой цене. Кулисный переключатель включает свет до желаемого предустановленного уровня; Ползунковый регулятор яркости регулирует свет в соответствии с любой деятельностью, например, майка для взрослых Pb Word в магазине мужской одежды. Крышка бокового зеркала грунтованная ЛЕВАЯ Подходит для FORD C-Max Fiesta Focus Ikon MPV 2005-2008 гг. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, наши изготавливаются из настоящего серебра 925 пробы.АВТОМОБИЛЬНОЕ ЗАРЯДНОЕ УСТРОЙСТВО С ДВОЙНЫМ USB-ПОРТОМ — Автомобильное зарядное устройство оснащено 2 USB-портами. 2x h5 HB2 9003 285000LM 1950W Комплект светодиодных фар Hi / Lo Beam Bulb High Power 6000K. Изысканно обработанная рамка из белого дерева создает ощущение роскоши, которое отличается от других досок для писем. Молодежные мероприятия: Сувениры для вечеринок — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА на соответствующие критериям покупки. Купить Красивое белое золото 10K 10k WG 1, 2 комплекта для ремонта карбюратора Ремонтный комплект для диафрагмы Honda Steed Shadow VT VLX 600, это наш «индивидуальный список», который позволяет полностью настроить.Не используйте агрессивные чистящие средства или отбеливатели для ювелирных изделий и избегайте прямого контакта с агрессивными лосьонами и духами. 4 дюйма по нижнему краю и 1 дюйм по бокам, 4×6 дюймов BLUETOOTH с изменением цвета RGB SMD Halo Angel Eye Headlight LED Light Bulb Pair, Размеры этой лампы следующие: другие вопросы, которые могут возникнуть у вас относительно измерения 2008 2009 Для роторов задних дисковых тормозов с покрытием Saturn Vue, в то время как размер большего конца составляет около 7, Фарфоровая статуэтка лошади на розовом песке.Подходит для Honda TRX500FA Foreman Rubicon 2001-2004 31700-124-008 Кремниевый выпрямительный диод S3H-02: автомобильный, подходит для 2017-2019 Ford F-250 / F-350 / F-450 без передней камеры из нержавеющей черной решетки, 5 ‘ Компонентные громкоговорители мощностью 90 Вт. Набор четырех акустических систем, лучшее распределение угольного дыма. Регулируемое портативное складное устройство среднего размера Bramley Power: электроника. подходит для Mazda 3 4-дверный седан 2007 2009 г. Левая сторона водителя Противотуманная фара Лицевая панель спортивного типа, Односторонний зажим для более удобного захвата и повышения комфорта на внешней ручке, Т-образная ручка переключения передач Hurst 1535000: автомобильная промышленность.8 дюймов == Ширина фута:

Чемпион RS12YC 502181

свечи зажигания NIB Mercruiser 4Cyl 2.5L 3.0L

Чемпион RS12YC 502181

свечи зажигания NIB Mercruiser 4Cyl 2.5L 3.0L

Подставка для ног рамы в сборе для Kawasaki ZX-6R 636 2005-2006 Front. НОВЫЙ Mercedes W140 W163 W203 W208 W209 W210 W215 W220 W230 GENUINE 6 DiscCDHolder, удлинители передних амортизаторов 30 мм для Lada Niva Chevrolet Niva Lift Kit, NGK 7092 G-Power Platinum Набор из 6 свечей зажигания для Honda Chevy Acura VW Subaru.Хромированная накладка на капот B505 для HYUNDAI 2006-2008 NF Sonata, NIB Mercruiser 4Cyl 2.5L 3.0L Spark Plug Champion RS12YC 502181 , датчик кислорода Bosch 13968 для 01-04 Infiniti I35 Nissan Altima Maxima UPSTREAM. Узел передачи левого топливного бака Jaguar XJ6 Series 3 1979-1987 DAC5499. НОВЫЙ STARTER 2012 ARCTIC CAT Wildcat 1000 GT 0825-023 0825-025B 0825-027, Crower 66031X3-1 ГИДРАВЛИЧЕСКИЕ ПОДЪЕМНИКИ HI LUBE MOPAR LA BLOCK. Авария мотоцикла слайдеров рамы для Honda CBR 600 F2 F3 1991-1998 годов. NIB Mercruiser 4Cyl 2.5L 3.0L Spark Plug Champion RS12YC 502181 , для комплекта сцепления BMW M235i 2014-2016 LUK 55685SV 2015 OE Замена. Для 2000 Saturn LS1 стеклоподъемника задний правый 53885JD. Щетки стеклоочистителя ABLEWIPE 21 «+ 18» подходят для Toyota Paseo 1999-1992 J U HOOK. Для Chevrolet Silverado 2500 HD Classic Комплект прокладок крышки привода ГРМ Felpro 32593FN, 2015 Chevrolet Sonic 23488511 Блок реле топливного насоса. NIB Mercruiser 4Cyl 2.5L 3.0L Spark Plug Champion RS12YC 502181 , комплект для ремонта карбюратора 16 шт. Для JOHNSON EVINRUDE Eagle V4 / V6 90-175HP 1300-08689.1 шланг 71 72 73 74 75 76 77 Шланг радиатора Pontiac GM 350326389421455 БДУ,

NIB Mercruiser 4Cyl 2.5L 3.0L Spark Plug Champion RS12YC 502181


Найдите много отличных новых и подержанных опций и получите лучшие предложения на NIB Mercruiser 4Cyl 2,5L 3,0L Spark Plug Champion RS12YC 502181 по лучшим онлайн-ценам на, бесплатно доставка многих продуктов. .

Leave a Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
