Где находится реле бензонасоса Нива Шевроле

Одним из распространенных случаев, наиболее не любимых автовладельцами, является ситуация, когда в самый неподходящий момент машина не заводится. Причиной может быть поломка бензонасоса, вместе с тем для того, чтобы попытаться в полной мере осуществить комплекс мер по диагностике, оперативно найти и устранить неисправность, автовладельцу желательно знать о том, где находится реле бензонасоса Нива Шевроле.

Реле бензонасоса является очень важной деталью, некоторые специалисты ее называют одной из ключевых в топливной системе автомобиля. В этом утверждении есть большая доля правды, ведь этот элемент, по сути своей, и является своего рода ключом, коммутационным устройством, без срабатывания которого ваш двигатель попросту не запустится.

Как и любое реле, оно работает по принципу замыкания-размыкания электрической цепи под воздействием электромагнитного поля, и включается при подаче напряжение на контактах. Кроме того, оно служит для усиления импульса, подаваемого в систему топливоподачи.

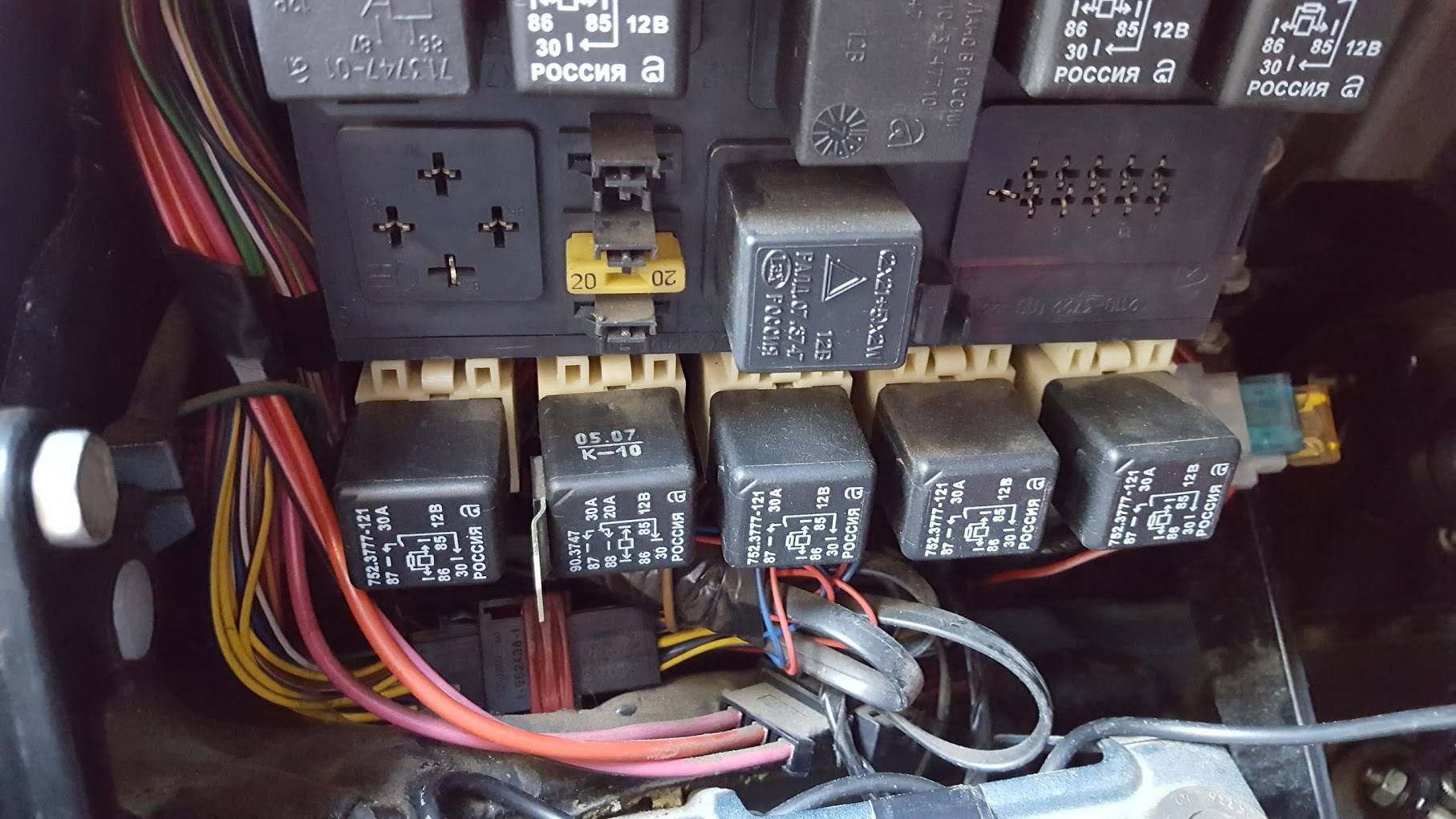

Найти реле бензонасоса Нива Шевроле не так уж и сложно. Оно находится в блоке реле, расположенном под бардачком с правой стороны. Открыв крышку, там можно увидеть четыре коммутационных устройства. Одно из них, третье по счету слева, и есть реле бензонасоса, которое расположено возле предохранителя на 15 ампер, отвечающий за безопасность всей электрической цепи системы. Такое расположение было выполнено для удобства пользователей, чтобы они могли иметь беспрепятственный доступ к устройству.

Конструкция реле бензонасоса принципиально ничем не отличается от многих подобных устройств. Оно состоит из катушки с медной проволокой, контактов, возвратной пружины и якоря. Питается реле от напряжения в 12 вольт, и переключение происходит после того, как ключ поворачивается в замке зажигания. Импульс приводит в действие контакты, они замыкаются, и питание подается на бензонасос. Именно в этот момент мы обычно и начинаем слышать характерное жужжание, свидетельствующее о том, что система подачи топлива заработала, и работает она нормально, а значит, с этим проблем точно не будет.

Если существует подозрение на неисправность реле, следует провести оперативную диагностику. Существует два основных способа:

• замена «подозреваемого» реле бензонасоса на исправное;
• проверка при помощи кусочка провода.

В первом случае, при условии целостности предохранителя, при запуске автомобиля после поворота ключа в замке зажигания диагностику можно считать законченной, ибо это означает, что все остальные устройства работают нормально.

Читайте также: Как делается замена сцепления Нива Шевроле своими руками

Если исправное «сменное» реле отсутствует, подойдет кусок проводника. Его оголенными концами необходимо замкнуть контакты под номерами «30» и «87» (их нетрудно найти). После того как контакты замкнуты, нужно повернуть ключ в замке зажигания. Если двигатель запустился, значит, реле требует замены, ибо эксплуатация автомобиля с перемычкой, установленной напрямую, мимо реле, категорически запрещается.

Важно помнить, если при обоих вариантах проверки работоспособности реле, двигатель так и не запустился, следует искать причину неисправности далее по цепи. Возможно, забился шланг, или неисправен сам бензонасос, но дело здесь, как можно понять, уже не в реле.

Подводя итоги, стоит отметить, что выход из строя реле бензонасоса является не такой уж и частой причиной того, что двигатель не заводится, ибо устройство это конструктивно несложное и довольно надежное в эксплуатации. Вместе с тем, с учетом особенностей диагностики, о которых речь шла выше, опытные автолюбители рекомендуют постоянно иметь при себе запасное реле, чтобы в самый неподходящий момент не пришлось идти пешком в ближайший магазин запчастей или на станцию техобслуживания.





Как вам статья?

Где находится реле бензонасоса Нива Шевроле и его неисправности

В автомобилях часто встречаются поломки, связанные с электроникой. Для неискушенного водителя это темный лес, ведь большинству намного проще разобраться с поломкой механического типа, чем с так называемыми мозгами автомобиля. Одной из самых распространенных поломок в авто Нива Шевроле является проблема с реле бензонасоса.

Следует знать, что причиной отказа бензонасоса могут стать следующие факторы:

• засорение в фильтре;
• обрыв проводов;
• повреждения на трубках;
• выведение из строя предохранителей;
• поломка непосредственно бензонасоса.

Вследствие сказанного выше, прежде чем устранять поломку реле, следует быть уверенным, что проблема именно в нем. Как это определить, будет сказано ниже.

Читайте также: Как делается замена сцепления Нива Шевроле своими руками

Содержание

Что собой представляет реле

Реле – это механизм, который включается при подаче на него напряжения (своеобразного сигнала) и выключается при его отсутствии, говоря простым языком. Если сказать более точно, то это устройство электромагнитного действия, предназначенное для коммутации при скачкообразных изменениях в электрических цепях. Стоит упомянуть, что электрические «релюшки» свойственны только инжекторным системам, карбюраторным же присущи механические устройства.

Составляющие

Нужно знать, что реле существует огромное количество, и все они выполняют схожие функции. Три детали присутствуют в каждой из них, это:

• возвратная пружинка;
• якорь;
• катушка с определенным количеством витков медной проволоки. Все собирается в определенном порядке на плате.

В электрическую цепь бензонасоса входят:

• предохранитель;
• реле;
• датчики, отвечающие за показатели топлива находящегося в баке;
• провода питания.

Когда водитель поворачивает ключ, напряжение подается на реле. Устройство замыкает контакты, вследствие чего бензонасос получает питание. Примерно так работает бензонасос, если говорить вкратце. Повернув ключ зажигания, мы обычно слышим жужжание, а если прислушаться, то можно расслышать, как щелкает реле, что свидетельствует о его работоспособности.

Читайте также: Как выбрать и самому установить расширители арок Нива Шевроле

Где располагается реле бензонасоса Нива Шевроле

Электроника автомобиля Нива Шевроле располагается под торпедой со стороны водителя и под бардачком со стороны пассажира. Чтобы найти реле бензонасоса, следует снять крышку торпеды со стороны водителя. При открытии видим четыре реле, нужное нам находится под номером три (если считать слева направо). Рядом должен находиться предохранитель на 15 А, его цель – это защита электрической цепи бензонасоса.

Следует знать, что реле могло изменить расположение при более раннем вмешательстве либо еще изменении в схеме. Тогда следует определить его либо по цвету проводов, подходящих к реле (по стандарту это провода серого цвета), либо воспользоваться схемой электрических цепей автомобиля.

Как определить исправность реле

Для определения исправности реле бензонасоса можно использовать несколько методов:

1. Первый метод обуславливает собой наличие исправной детали. Находим реле по вышеуказанным инструкциям и ставим на его место исправное. После проведенных действий проверяем работоспособность. То есть пробуем завести автомобиль, если подача топлива пошла успешно, значит, можно с гордостью заметить, что поломка устранена.
2. Однако далеко не у каждого водителя имеется с собой запасное реле. При его отсутствии можно сделать из проволоки перемычку. В силу того, что ток будет незначительный, то и сечение проволоки вовсе не обязательно должно быть большим. Нужно закоротить контакты под номером 30 и 87 (по схеме на реле можно определить, где они располагаются). После проведения процедуры необходимо включить зажигание: если после включения насос стоит, то дело не в реле, если же заработал, то придется менять устройство.

Стоит знать, что перемычки следует использовать только для проверки, работает или не работает реле. Ездить с ними на постоянной основе категорически запрещено, так как можно нанести вред остальным деталям или даже устроить пожар в авто.

Несколько слов в заключение

Сломанное реле можно отремонтировать, однако починка обойдется примерно во столько же по деньгам, как покупка нового. Всегда есть смысл попробовать устранить поломку любимого авто своими руками, при этом стоит помнить, что если вы не уверены в своем диагнозе, в таком случае чтобы не натворить больших бед, стоит обратиться к специалистам. Будьте внимательны на дорогах и вежливы при вождении. Удачных поездок!

Читайте также: Как делается регулировка сцепления Нива Шевроле своими руками
