Блок предохранителей опель астра (opel astra h/j). Схема расположения реле и предохранителей.

Давайте вместе разберемся где в автомобиле расположены блоки предохранителей. Рассмотрим на примерах схемы блоков, реле, разъемов и предохранителей.

Блоки предохранителей в опель астра h (opel astra h).

Во всех моделях opel astra h обычно установлено два блока предохранителей
— в подкапотном пространстве (водительская сторона)
— под крышкой внешней обшивки в багажнике (водительская сторона)

В зависимости от комплектации вашего автомобиля схемы данных блоков могут быть разные — с разным количеством и расположением элементов.

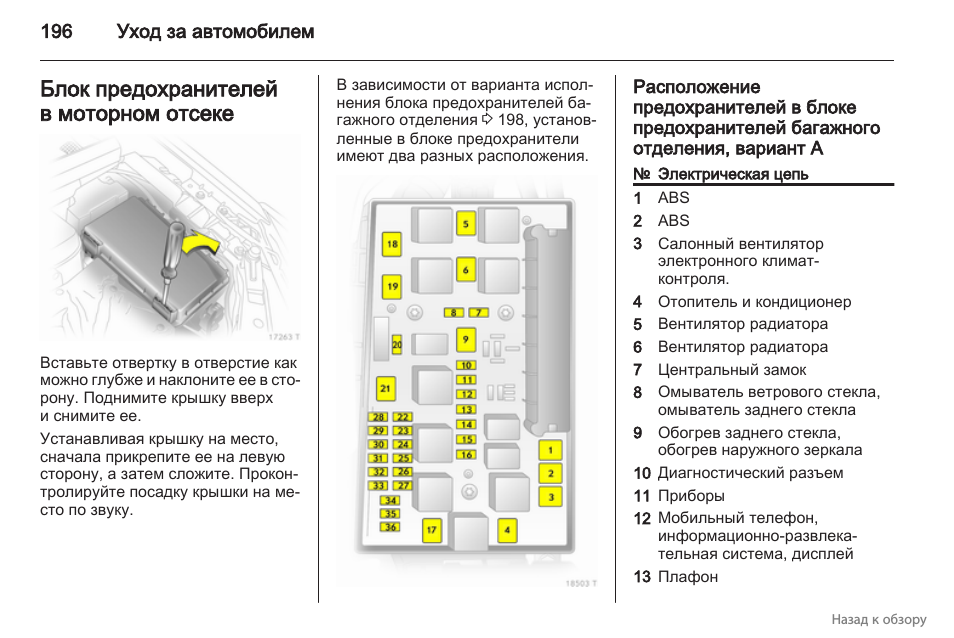

Блок предохранителей в моторном отсеке расположен слева.

Перед тем как искать его обязательно заглушите двигатель и выключите зажигание (переведите ключ в положение OFF). Если вы это не сделаете, можно получить удар током или замкнуть какие то контакты отверткой, что может привести к пожару.

Блок предохранителей опель астра h с левой стороны под капотом

Что бы открыть крышку, вы можете воспользоваться отверткой. Слева на крышке есть два зажима.

Зажимы-фиксаторы на крышке блока предохранителей опель астра h в подкапотном пространстве

— Вставьте отвертку в щель между крышкой и зажимом
— немного отогните защелку и приподнимите крышку что бы не защелкнулся когда вы его отпустите
— тоже самое проделайте со вторым зажимом
— подымите крышку вверх (в вертикальное положение), после чего крышку можно снять потянув ее наверх и снять.

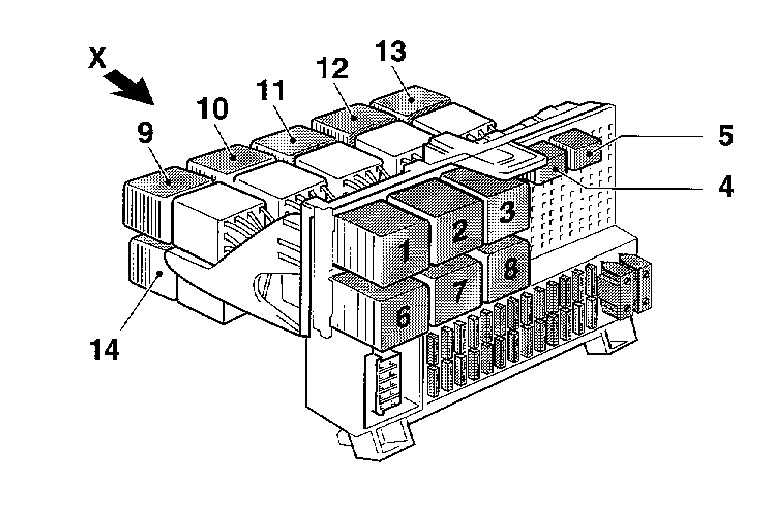

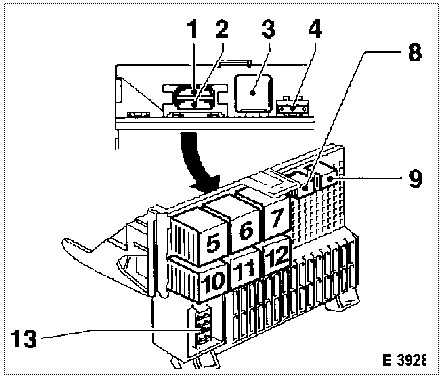

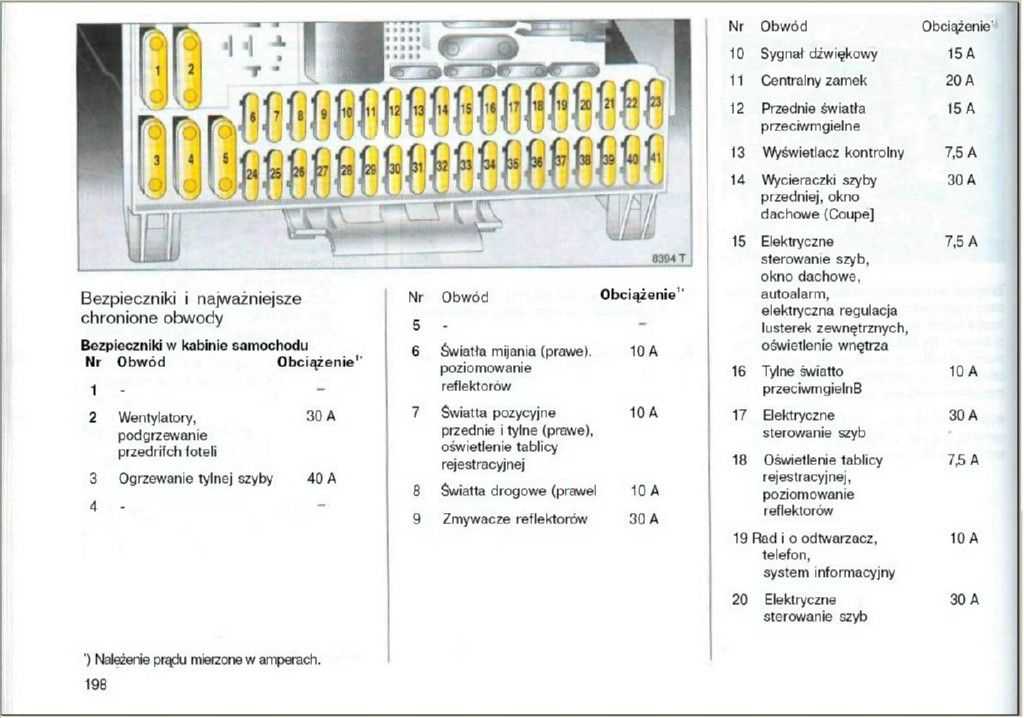

В некоторых моделях опель (opel astra a) блок предохранителей состоит из двух частей.
Снять крышку с большого монтажного блока реле и предохранителей можно надавив с двух сторон на внутренние зажимы которые держат крышку крепко на корпусе.

Снимаем крышку с основоного блока предохранителей в опель астра h

Крышка дополнительного блока предохранителей опель астра h в подкапотном пространстве

С монтажного блока главных предохранителей крышку можно снять просто потянув наверх. В ней размещены основные предохранители вряд.

Под крышкой вы увидите набор предохранителей и реле.

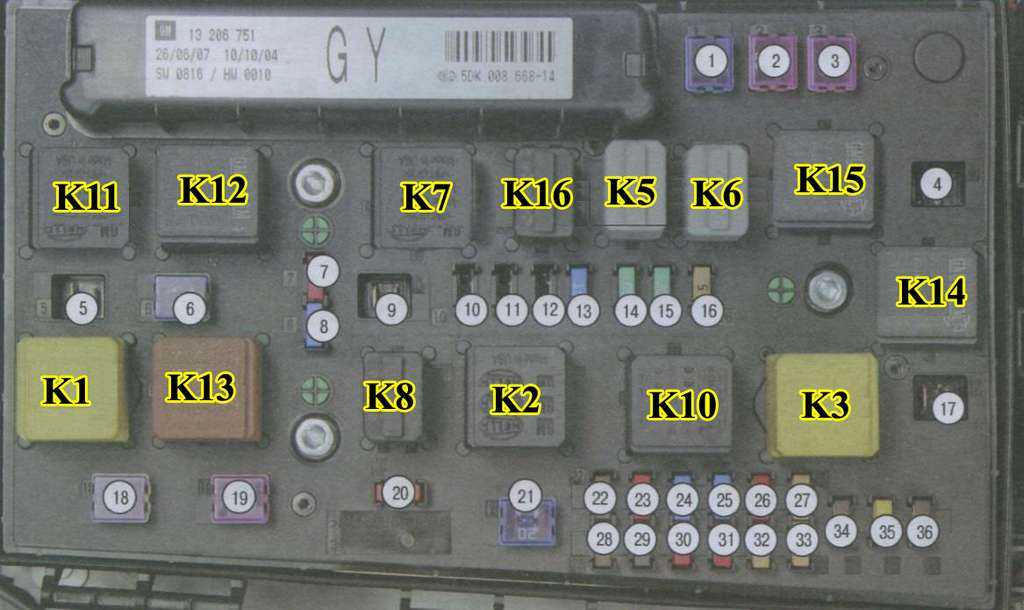

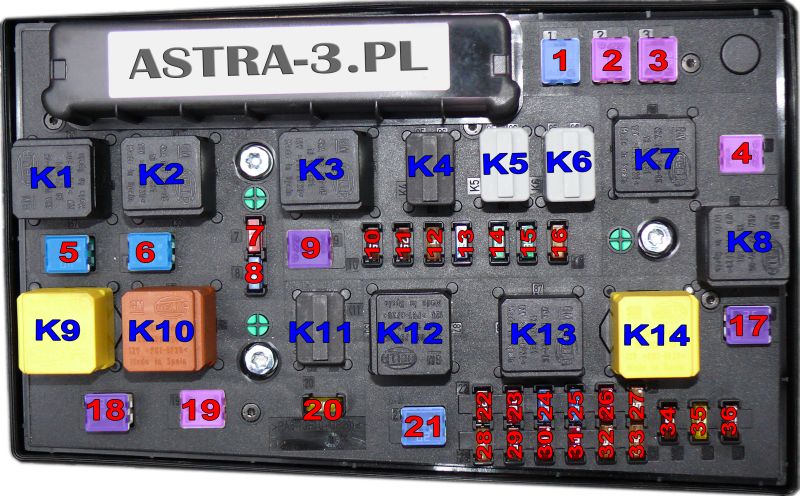

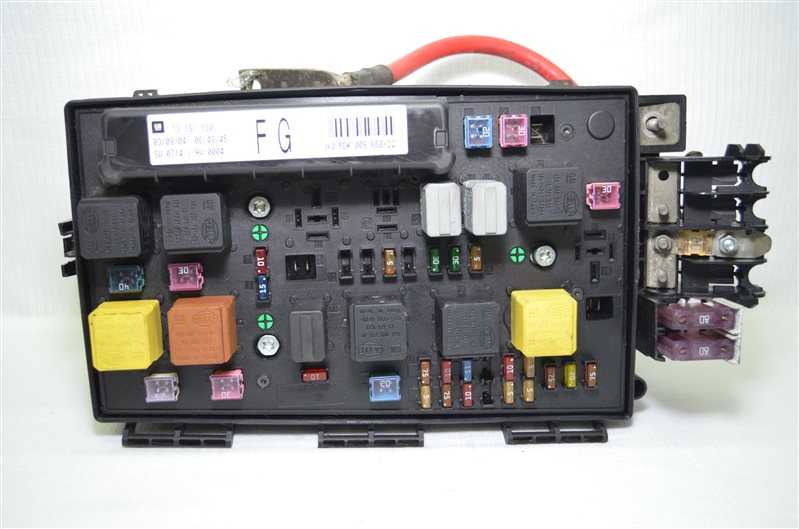

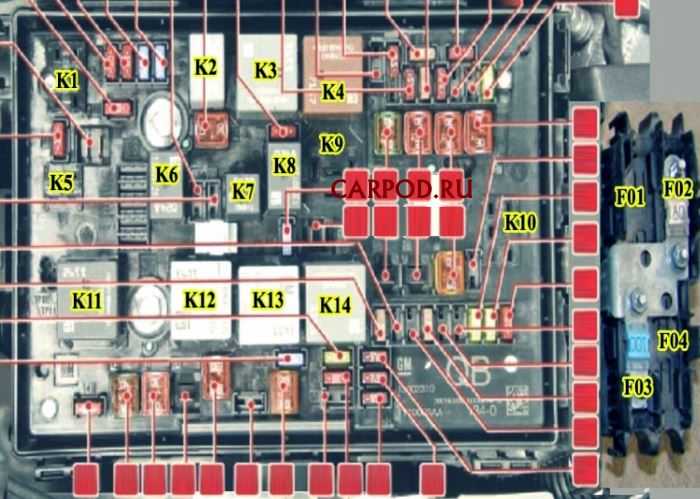

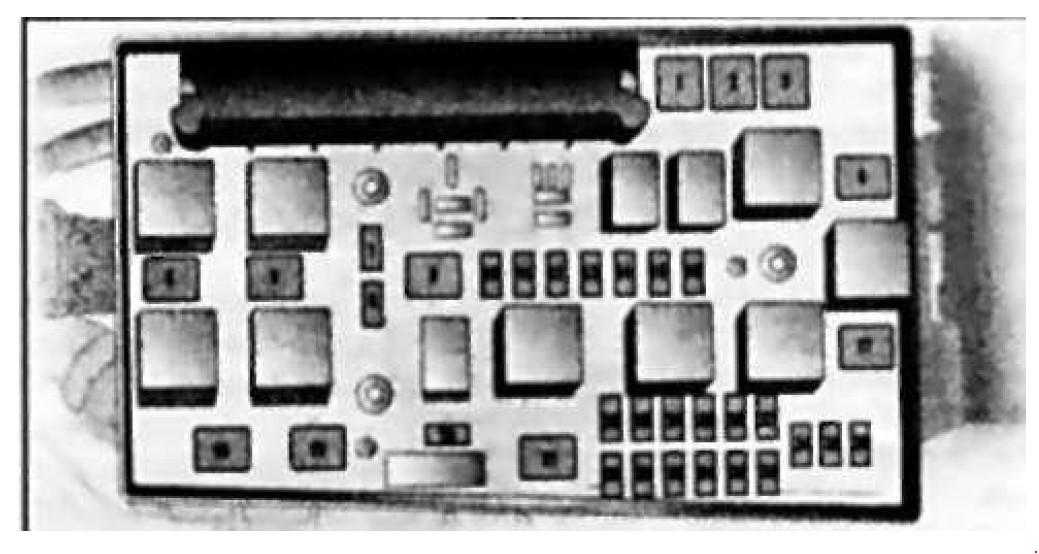

Открытый Блок предохранителей опель астра h под капотом — расположение реле и предохранителей

Каждый предохранитель отвечает за отдельное устройство в автомобиле и рассчитан на определенную силу тока, поэтому будет полезно знать номиналы предохранителей.



Цветовая идентификация предохранителей по номинальной силе тока.

Цвет предохранителя и сила тока
фиолетовый — 3 А
Бежевый — 5 А
Коричневый — 7,5 А
Красный — 10 А
Синий — 15 А
Желтый — 20 А
Прозрачный — 25 А
Зеленый — 30 А

Розовый — 30 А
Зеленый — 40 А


Первый тип комплектации

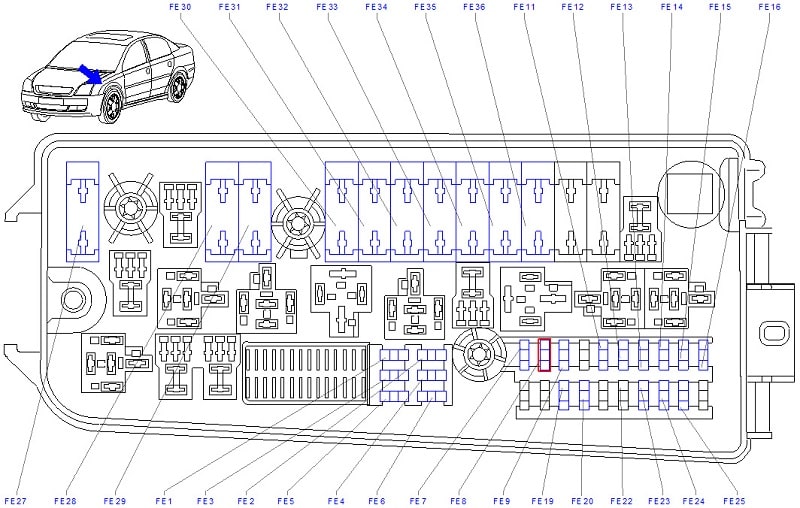

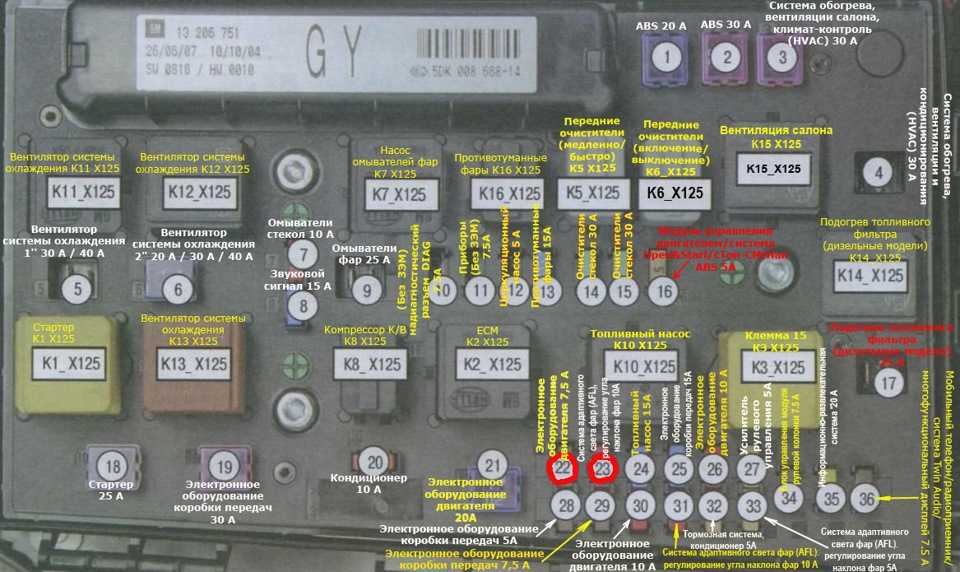

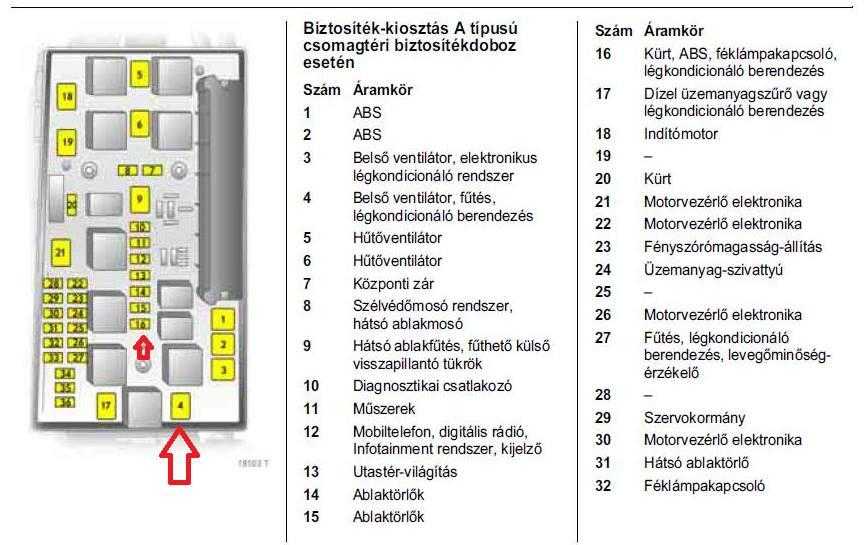

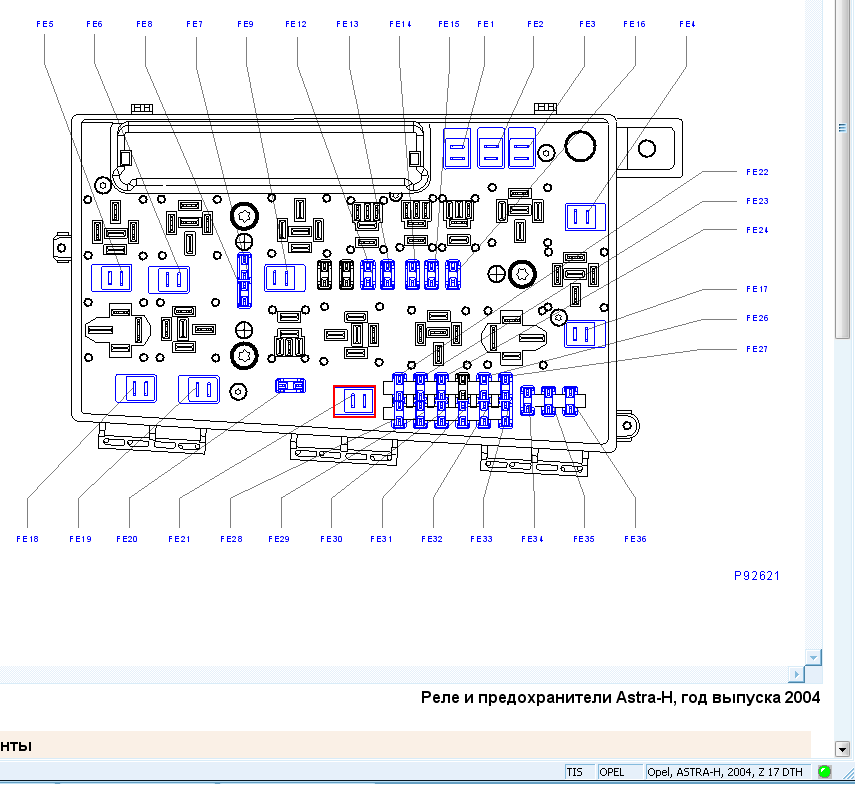

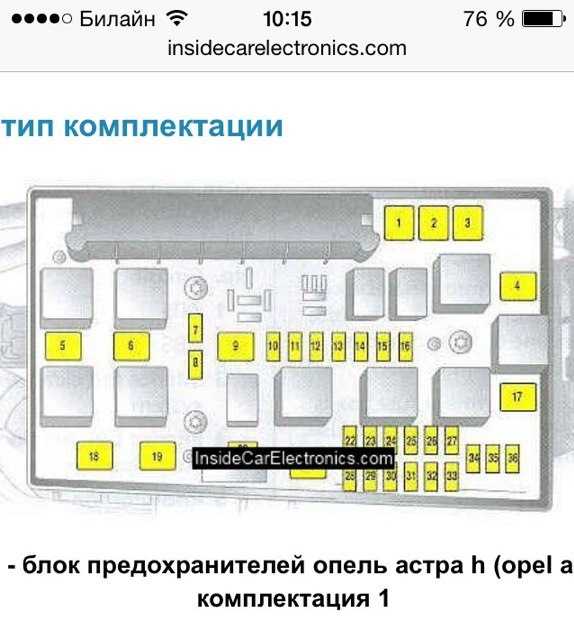

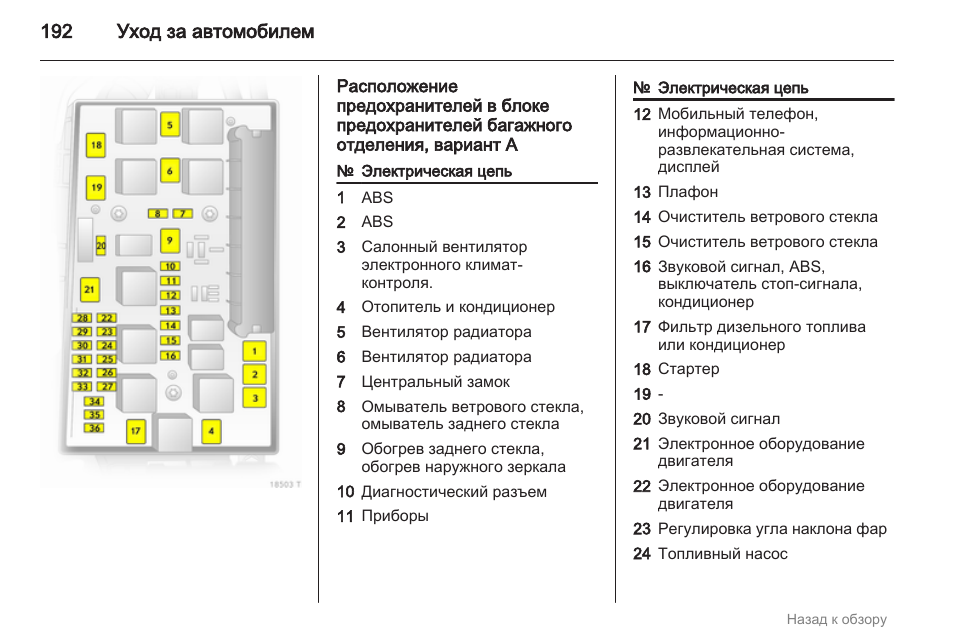

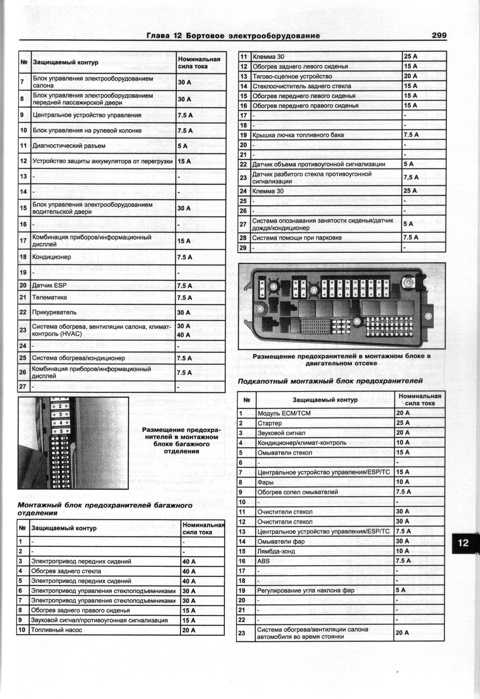

Схема — блок предохранителей опель астра h (opel astra h) — комплектация 1

Защищаемый контур и Номинальная сила тока
1. ABS — 20 А
2. ABS — 30 А
3. Система обогрева и вентиляции салона  — климат-контроль (HVAC) — 30 А
4. Система обогрева и вентиляции салона  — климат-контроль (HVAC) — 30 А
5. Вентилятор системы охлаждения *1 — 30 А или 40 А
6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А
7. Центральный замок — 20 А
8. Омыватели стекол — 10 А
9. Подогрев заднего стекла и зеркал — 30 А
10. Разъем для диагностики — 7,5 А
11. Инструменты — 7,5 А
12. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональній дисплей — 7,5 А

13. Ближний свет — 5 А
14. Очистители стекол — 30 А
15. Очистители стекол — 30 А
16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А
17. Кондиционер — 20 А
18. Стартер — 25 А
19 —
20 Сигнал — 15А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 5 А
24. Топливный насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27. Подогрев, кондиционер, сенсор состояния воздуха — 7,5 А
28. Электронное оборудование коробки передач — 5 А
29. Усилитель рулевого управления — 5 А
30. Электронное оборудование двигателя — 10 А
31. дворник заднего стекла — 15 А
32. Задние тормозные фонари — 5 А
33. Система адаптивного света фар (AFL), регулировка наклона фар, реле зажигания, система контроля замков двери — 5 А
34. Блок управления модуля рулевой колонки — 7,5 Ампер
35. Информационно-развлекательная система — 20 Ампер
36. Прикуриватель — 15 А

*1 — Номинальная сила тока зависит от установленного оборудования и мощности двигателя.

Второй тип комплектации

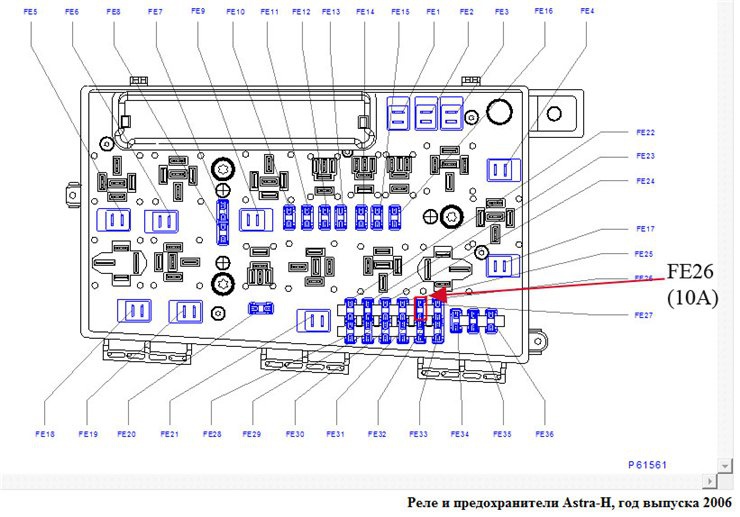

Схема — блок предохранителей опель астра h (opel astra h) — комплектация 2

1. ABS — 20 А
2. ABS — 30 А
3. Система обогрева и вентиляции салона  — климат-контроль — 30 А
4. Система обогрева и вентиляции салона  — климат-контроль (HVAC) — 30 А

5. Вентилятор системы охлаждения *1 — 30 А или 40 А
6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А
7. Омыватели стекол — 10 А
8. Сигнал — 15 А
9. Омыватель фар — 25 А
10. —
11. —
12. —
13. Противотуманные фары  — 15 А
14. Очистители стекол — 30 А
15. Очистители стекол — 30 А
16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А
17. —
18. Стартер — 25 А
19. Электроника трансмиссии — 30 А
20. Система кондиционирования — 10А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 10 А
24. Топливный насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27. Усилитель рулевого управления — 5 А
28. Электронное оборудование коробки передач — 5 А
29. Электронное оборудование коробки передач — 7,5 А
30. Электронное оборудование двигателя — 10 А
31. Система адаптивного света фар (AFL), регулировка наклона фар — 10 А
32. Тормозная Система, система кондиционирования, система управления сцеплением —  — 5А
33. Система адаптивного света фар (AFL), регулировка наклона фар, выключатель фар —
5 А
34. Система контроля рулевой колонки — 7,5 А
35. Информационно-развлекательная система — 20 Ампер
36. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональный дисплей — 7,5 А

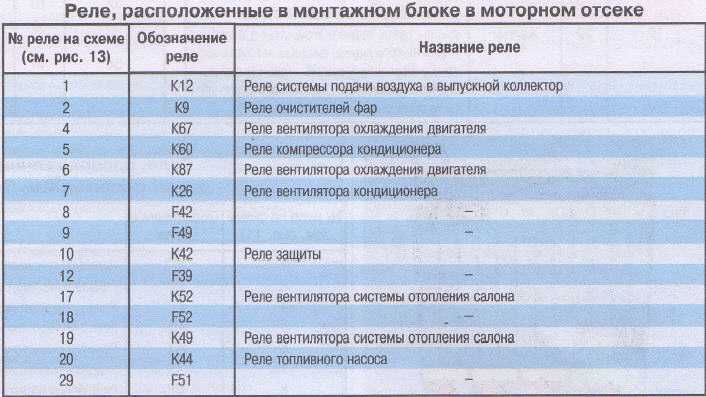

Схема расположение реле на блоке предохранителей и реле опель астра h под капотом

N9    Рабочий контур    Обозначение  реле
1    Вентилятор системы охлаждения    К11 Х125
2    Вентилятор системы охлаждения    К12 Х125
3    Насос омывателей фар    К7 Х125
4    Противотуманные фары    К16 Х125
5    Передние очистители (медленно/быстро)    К5 Х125
6    Передние очистители (включение/выключение)    К6_Х125
7    Вентиляция салона    К15 Х125
8    Подогрев топливного фильтра (дизельные модели)    К14_Х125
9    Стартер    К1 Х125
10    Вентилятор системы охлаждения    К13 Х125
11    Компрессор К/В    К8 Х125
12    ЕСМ    К2 Х125
13    Топливный насос    К10 Х125
14    Клемма 15    КЗ Х125

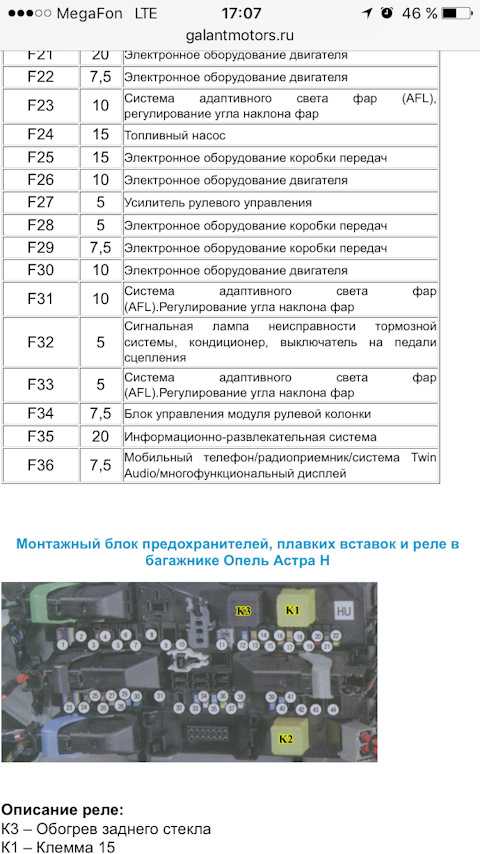

Схема расположение реле на блоке предохранителей и реле опель астра h в багажном отделении

N9    Рабочий контур    Обозначение реле
1    Обогрев заднего стекла    КЗ Х131
2    Клемма 15    К1 Х131

3    Клемма 15а    К2 Х131

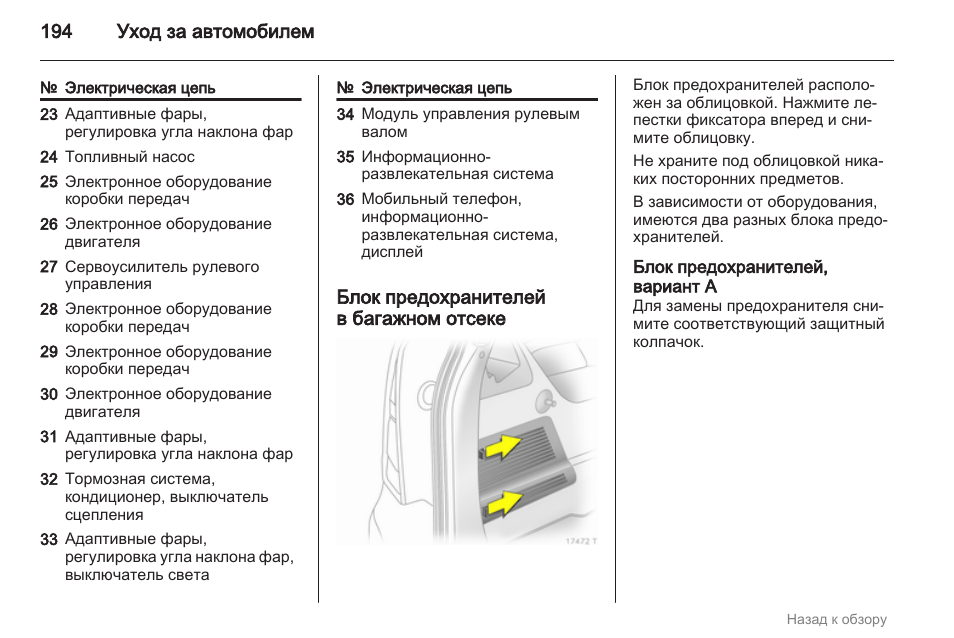

Блок предохранителей в салоне скрывается в багажнике с левой стороны.
В хетчбеках добраться до блока можно открыв крышку обшивки, повернув два круглых фиксатора и опустив крышку.

Крышка блока предохранителей в обшивке багажника опель астра h типа хэтчбек

В седанах вы можете найти маленькую крышку с двумя ручками. Потяните за две ручки, отключите зажимы и подымите крышку вверх.

Крышка блока предохранителей в обшивке багажника опель астра h типа седан

В зависимости от комплектации панель предохранителей может иметь разный вид.
В полной комплектации количество предохранителей и реле значительно больше и схема предохранителей сложнее.

Простой маленький блок предохранителей в базовой комплектации.

Простой блок предохранителей в багажном отделении опель астра h

1. Противотуманные фары — 15 А
2. —
3. Розетка в багажно отделении — 15 А
4. Лампы заднего хода — 7,5 А
5. Задние стеклоподъемники — 30 А
6. Система кондиционирования — 10 А
7. Передние стеклоподъемники — 30 А
8. Подогрев зеркал — 7,5 А

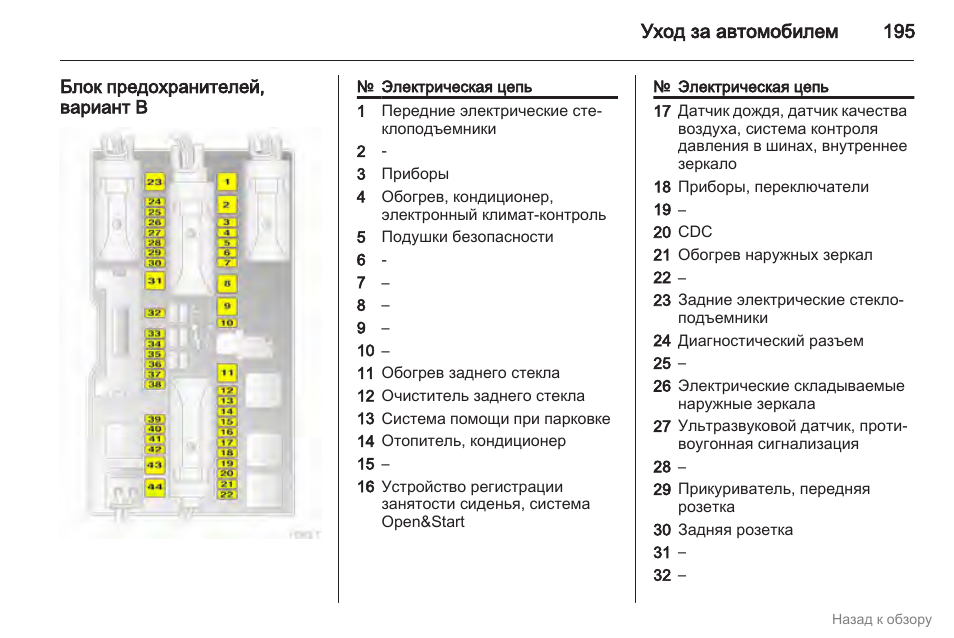

Сложный, большой блок предохранителей в полной комлпектации

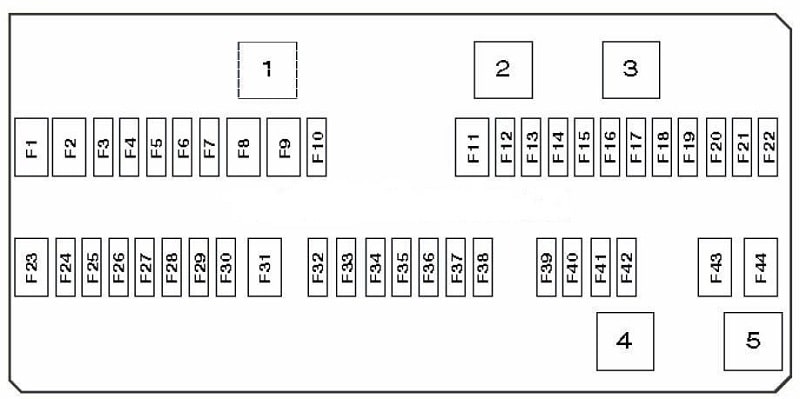

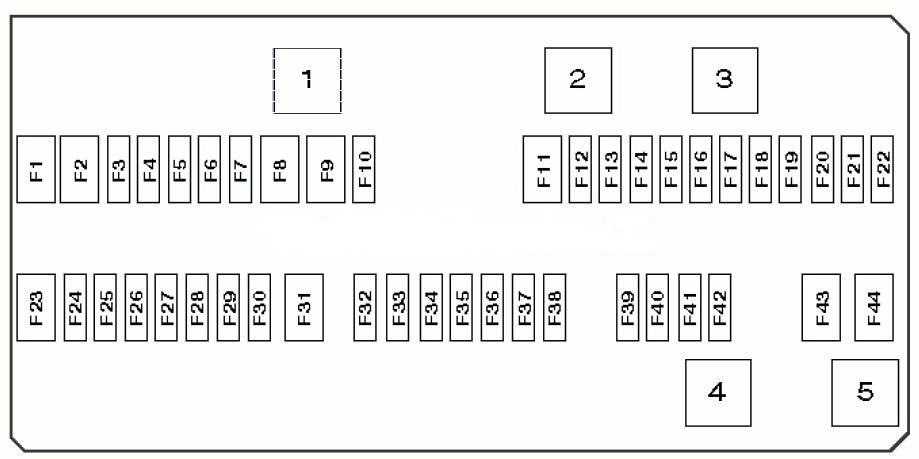

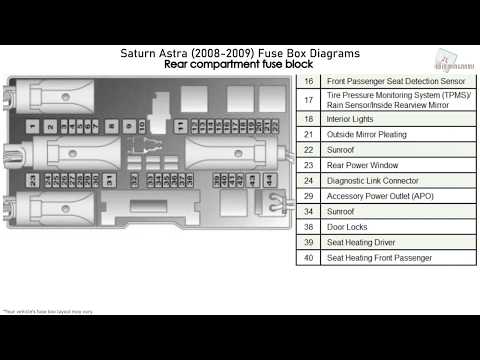

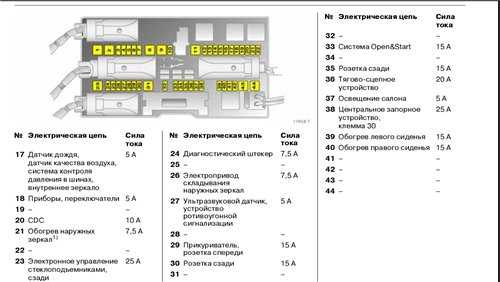

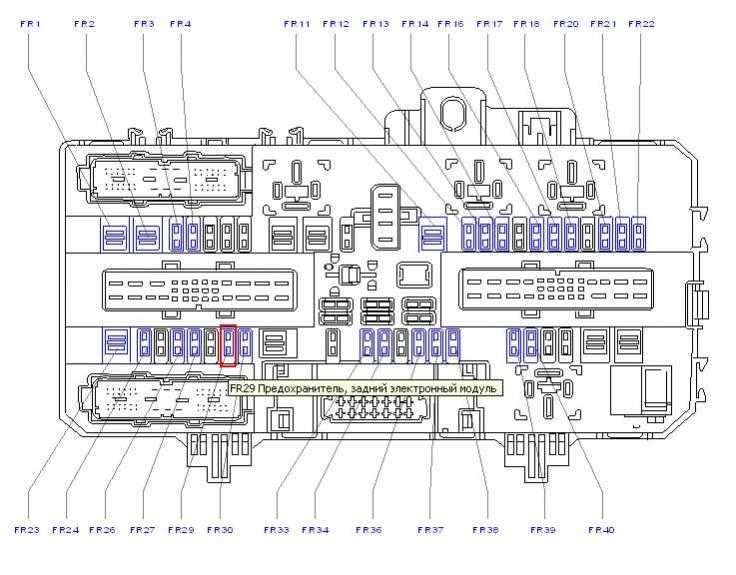

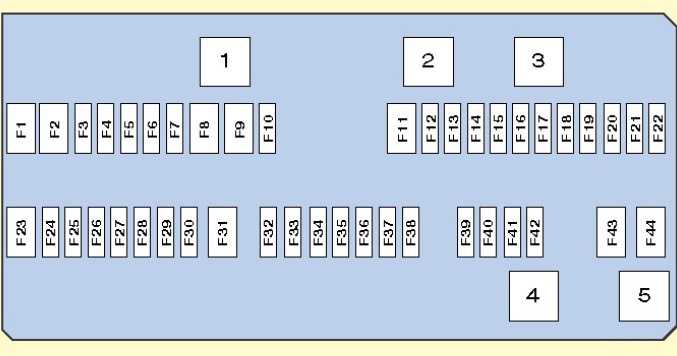

Схема большого блока предохранителей в багажном отделении опель астра h полной комплектации

1. Передние стеклоподъемники — 25 А
2. —-
3. Инструменты — 7,5 А
4. Обогрев салона, система кондиционирования, климат контроль — 5 А
5. Подушки безопасности — 7,5 А
6. —
7. —
8. —
9. —
10. —
11. Подогрев заднего стекла — 25 А

12. Дворник заднего стекла — 15 А
13. Парктроник — 5 А
14. Обогрев салона, система кондиционирования — 7,5 А
15. —
16. Система обнаружения человека на автомобильном кресле, система Open&Start — 5 А
17. Датчик дождя, сенсор качества воздуха, датчики давления воздуха в колесах автомобиля,  внутреннее зеркальце — 5 А
18. Инструменты, выключатели — 5 А
19. —
20. CDC — 10 А
21. Подогрев зеркал — 7,5 А
22. Люк на крыше — 20 А
23. Задние стеклоподъемники — 25 А
24. Разъем для диагностики — 7,5 А
25. —
26. Электропривод складывания зеркал при стоянке — 7,5 Ампер
27. Ультразвуковой датчик, сигнализация — 5 Ампер
28. —
29. Разъем прикуривателя в фронтальной панели — 15 А
30. Разъем прикуривателя сзади — 15 А
31. —
32. —
33. Система Open&Start — 15 А
34. Складывающаяся крыша — 25 А
35. Задний разъем — 15 А
36. Электрооборудования для буксировки — 20 А
37. —
38. Система центральный замок — 25 А
39. Подогрев сидений (левый) — 15 А
40. Подогрев сидений (правый) — 15 А
41. —
42. —
43. —
44.

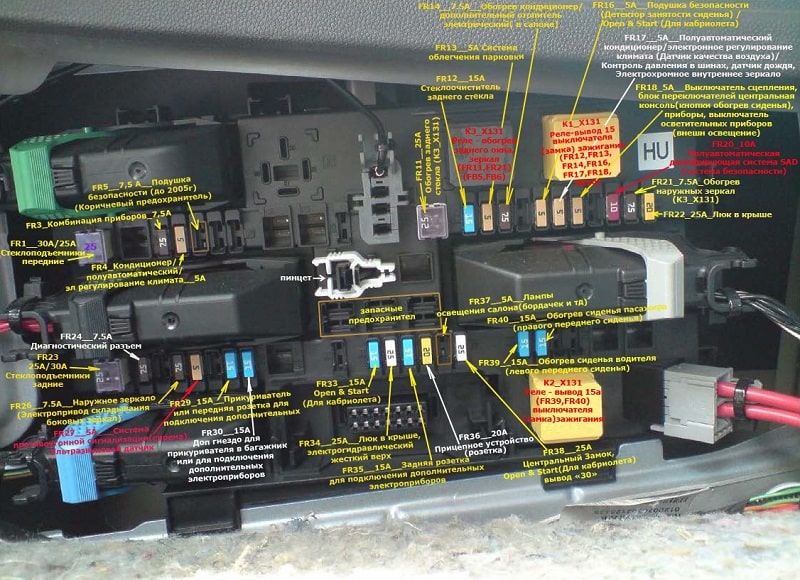

Блок предохранителей и реле в багажнике опель астра h

Блоки предохранителей в опель астра J (opel astra J).

В новом опеле астра J установлено три блока предохранителей.

— Блок предохранителей в подкапотном пространстве
— Блок предохранителей позади вещевого ящика на приборной панели или за крышкой в перчаточном ящике.
— Блок в багажном отделении автомобиля

Главный блок предохранителей расположен в передней левой части подкапотного пространства.

Крышка основного блока предохранителей опель астра J в подкапотном пространстве

На крышке имеются две защедки сверху и снизу, нажмите на них и подымите крышку вверх. Принеобходимости потянув крышку вверх вы можете снять крышку.

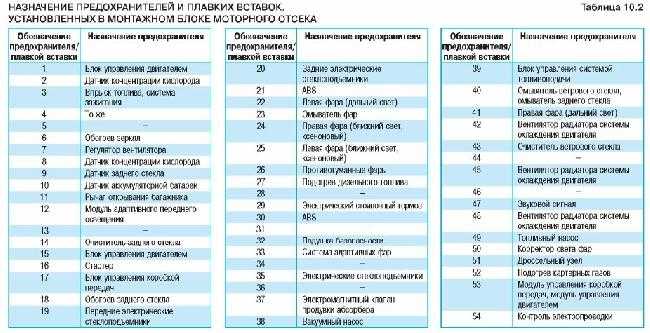

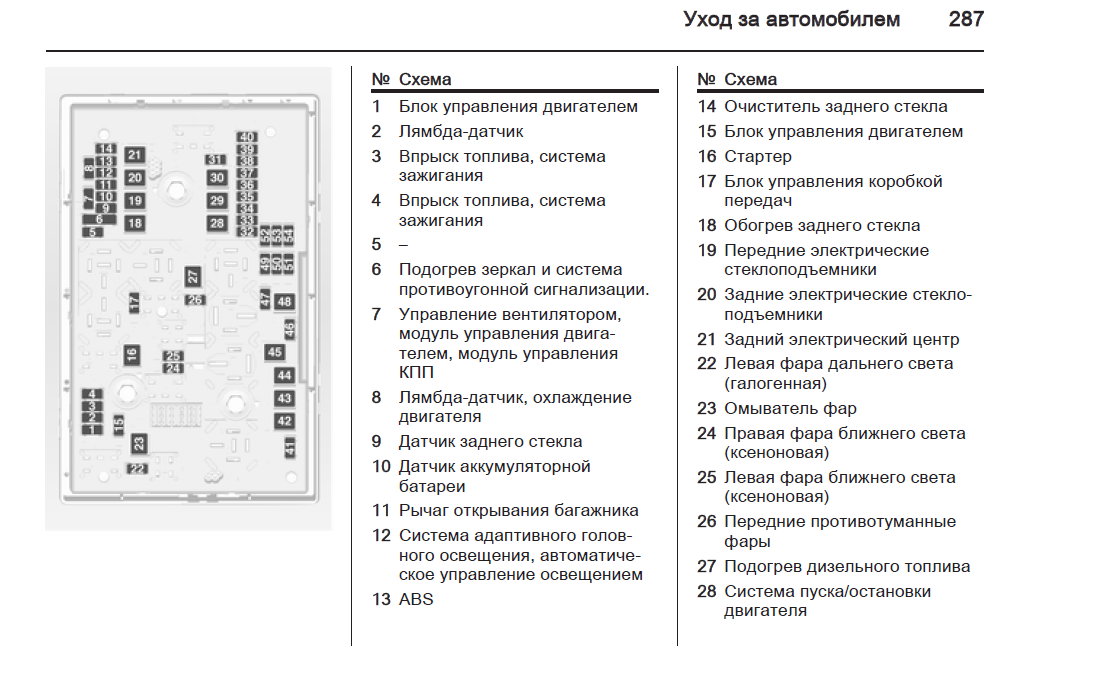

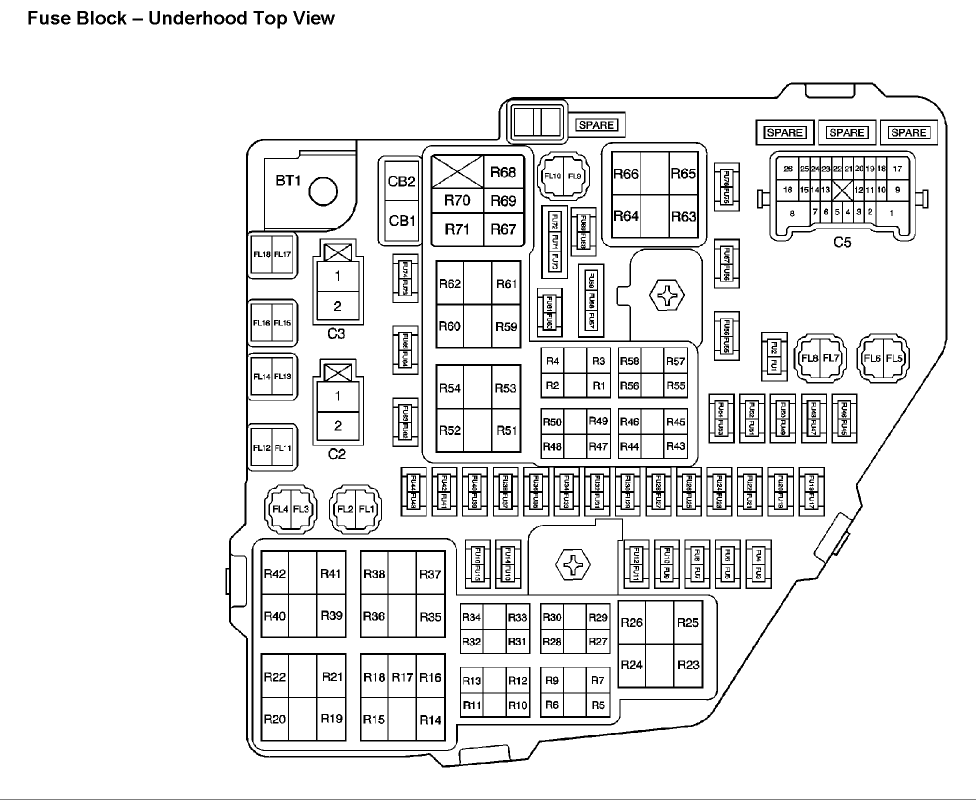

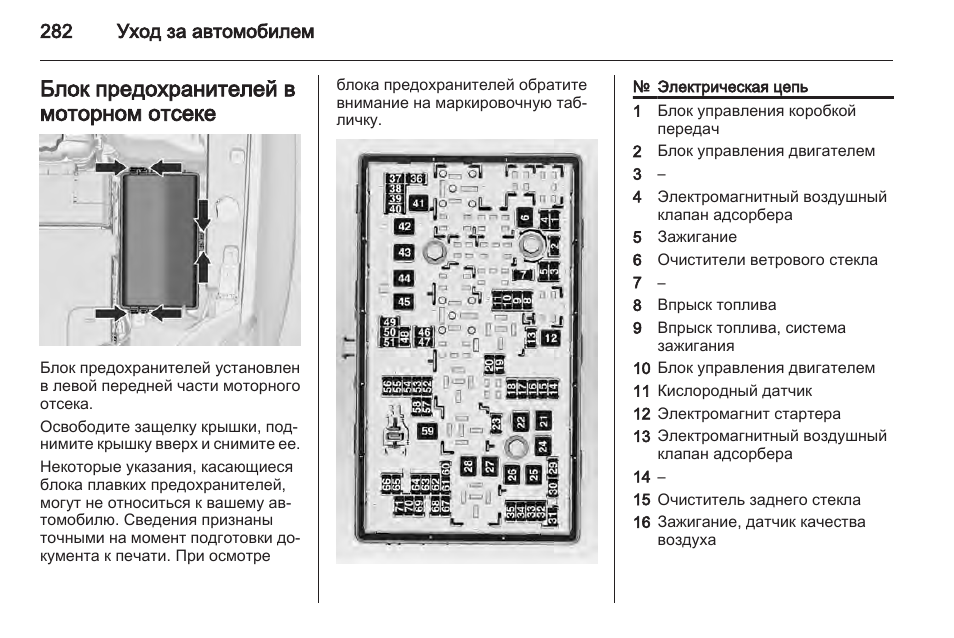

Схема — Главный блок предохранителей в подкапотном пространстве в опель астра J

1 Блок управления двигателем
2 Датчик концентрации кислорода
3 Впрыск топлива, система зажигания
4 Впрыск топлива, система зажигания
5 –
6 Подогрев зеркал
7 Регулятор вентилятора
8 Лямбда-датчик, двигателя
9 Датчик заднего стекла
10 Датчик аккумуляторной батареи
11 Рычаг открывания багажника
12 Модуль адаптивного переднего освещения
13 –
14 Очиститель заднего стекла
15 Блок управления двигателем
16 Стартер
17 Блок управления коробкой передач
18 Обогрев заднего стекла
19 Передние электрические стеклоподъемники
20 Задние электрические стеклоподъемники
21 ABS
22 Левая фара дальнего света (галогенная)
23 Омыватель фар
24 Правая фара ближнего света (ксеноновая)
25 Левая фара ближнего света (ксеноновая)
26 Противотуманная фара
27 Подогрев дизельного топлива
28 –
29 Электрический стояночный тормоз
30 ABS
31 –
32 Подушка безопасности
33 Система адаптивных фар
34 –
35 Электрические стеклоподъемники
36 –
37 Электромагнит вентиляции адсорбера
38 Вакуумный насос
39 Блок управления системы топливоподачи
40 Система омывателя ветрового стекла, омывателя заднего стекла
41 Правая фара дальнего света (галогенная)
42 Вентилятор радиатора
43 Очиститель ветрового стекла
44 –
45 Вентилятор радиатора
46 –
47 Звуковой сигнал
48 Вентилятор радиатора
49 Топливный насос
50 Регулировка уровня света фар
51 Воздушная заслонка
52 Вспомогательный отопитель дизельного двигателя
53 Модуль управления коробкой передач, модуль управления двигателем
54 Контроль электропроводки

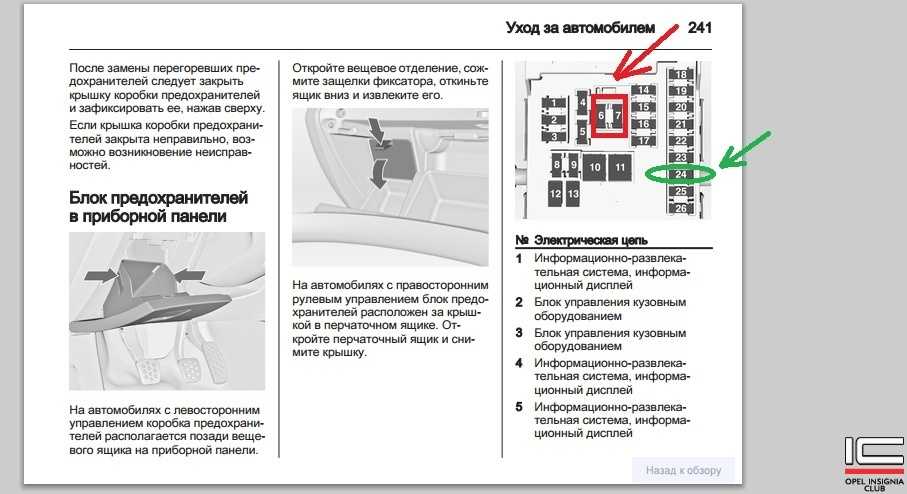

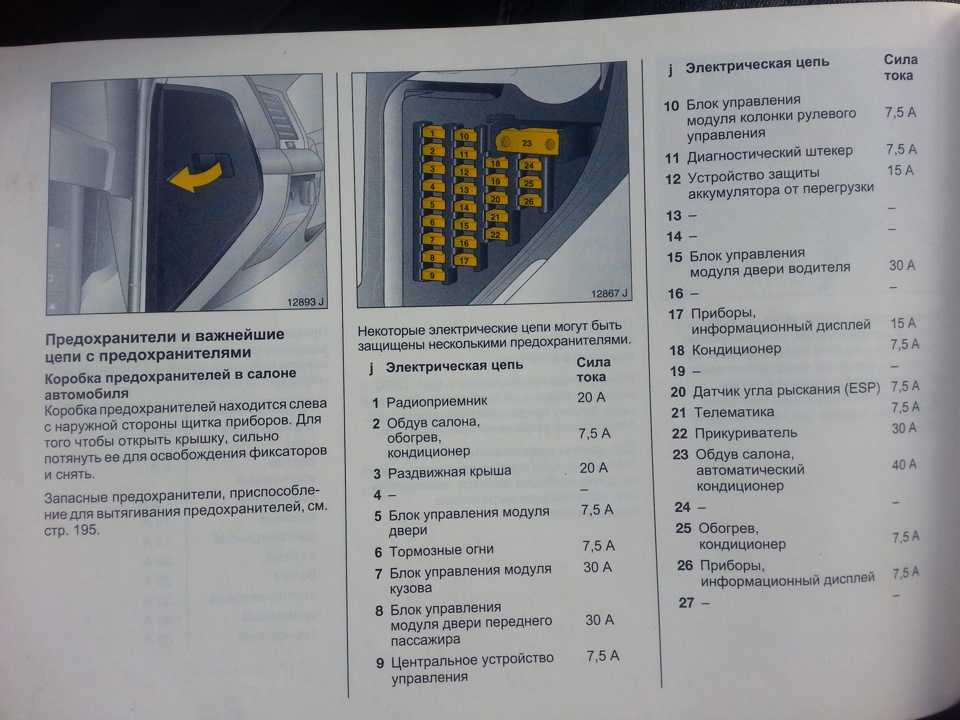

Блок предохранителя в приборной панели может находится в разных местах в зависимости от комплектации.

На автомобилях с левосторонним управлением коробка предохранителей расположена позади вещевого ящика на приборной панели.

Открытая крышка вещевого ящика опель астра J — доступ к внутренеему блоку предохранителей

Что бы добраться до блока необходимо открыть отсек, нажать влево на внутренний бокс, и полностью отпереть его опустив вниз. Далее крышку отсека можно снять.

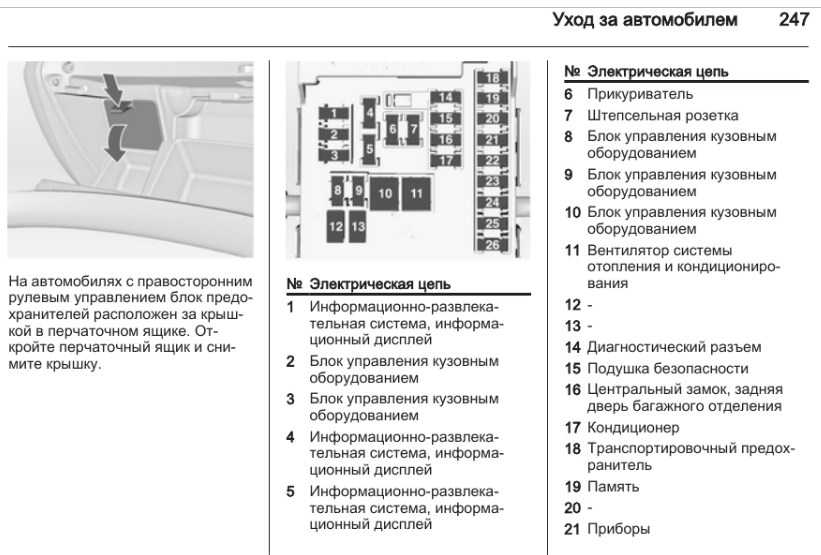

На авто с правосторонним рулевым управлением блок предохранителей спрятан за крышкой в перчаточном ящике.

Открытая крышка блока предохранителей в вещевом ящике опель астра J

Для того что бы добарться до него необходимо открыть передний вещевой ящик и найти там маленьку крышку слева сверху. После чего вы можете открыть ее воспользовавшись выперающей ручкой — за крышкой находится сам блок предохранителей.

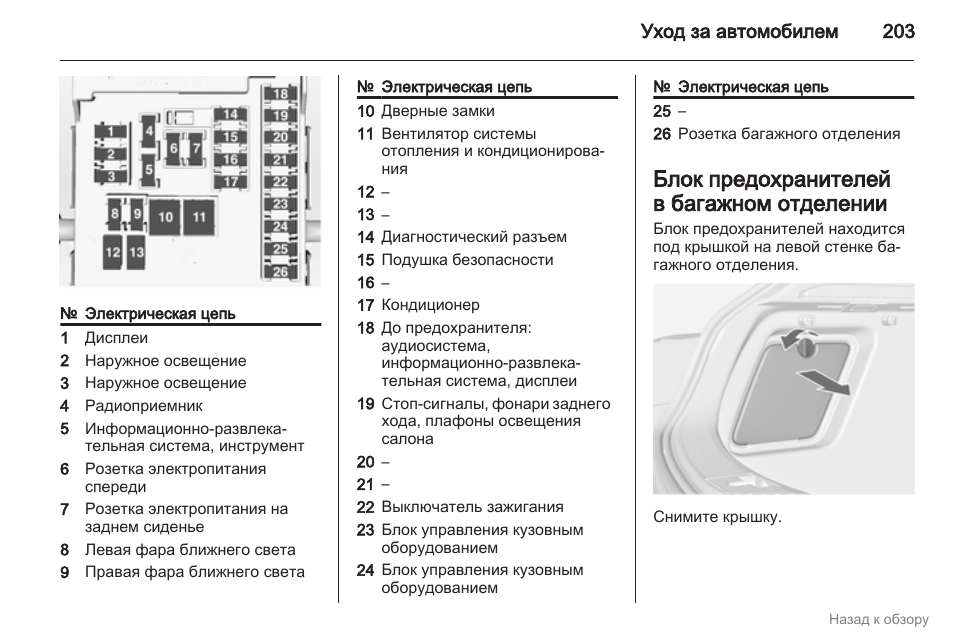

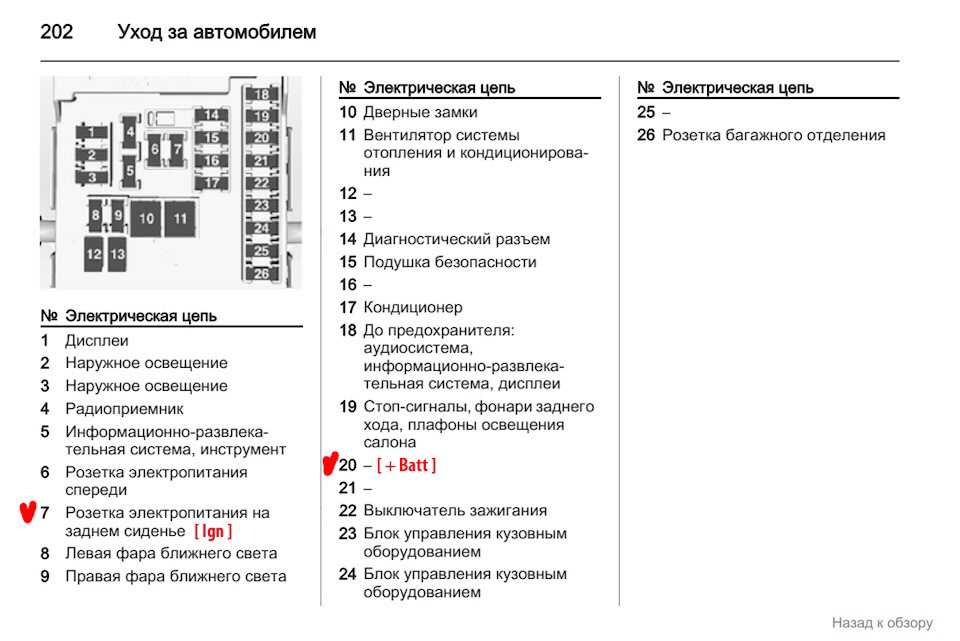

Схема внутреннего блока предохранителей в вещевом ящике опель астра J

1 Дисплеи
2 Наружное освещение
3 Наружное освещение
4 Radio
5 Информационно-развлекательная система
6 Розетка электропитания спереди
7 Розетка электропитания на заднем сиденье
8 Левая фара ближнего света
9 Правая фара ближнего света
10 Дверные замки
11 Вентилятор системы отопления и кондиционирования
12 –
13 –
14 Диагностический разъем
15 Подушка безопасности
16 –
17 Кондиционер
18 –
19 Стоп-сигналы, фонари заднего хода, плафоны освещения салона
20 –
21 Приборы
22 Выключатель зажигания
23 Блок управления кузовным оборудованием
24 Блок управления кузовным оборудованием
25 –
26 –

Блок предохранителей в багажно отделении находится
под крышкой обшивки на левой стенке багажного отделения.

Крышка блока предохранителей в багажном отделении опель астра J

Вы можете снять крышку повернув винтовой элемент крепления и потянув крышку на себя.

Схема блока предохранителей в багажном отделении опель астра J

1 Модуль прицепа
2 Гнездо прицепа
3 Система помощи при парковке
4 —
5 —
6 —
7 —
8 Противоугонная сигнализация
9 —
10 —
11 Модуль прицепа, розетка прицепа
12 —
13 Гнездо прицепа
14 —
15 —
16 —
17 —
18 —
19 Подогреватель рулевого колеса
20 Вентиляционный люк крыши
21 Обогрев сидений
22 —
23 —
24 —
25 —
26 —
27 —
28 —
29 —
30 —
31 Усилитель, суб-НЧ громкоговоритель
32 Активная система демпфирования, система предупреждения о выезде из полосы движения

Если в данной статье вы нашли полезную для себя информацию или наоборот видите ошибки или не достоверно указанные данные — ПОЖАЛУЙСТА НАПИШИТЕ НАМ В КОММЕНТАХ.




Предохранители и реле Opel / Vauxhall Astra K (2016-2019…)

Opel

Автор redactor3 На чтение 4 мин Просмотров 3к. Опубликовано

Содержание

  1. Блок предохранителей в моторном отсеке
  2. Расположение блока предохранителей
  3. Схема блока предохранителей
  4. Назначение предохранителей в моторном отсеке
  5. Дополнительные предохранители расположены возле аккумулятора автомобиля:
  6. Блок предохранителей на приборной панели
  7. Расположение блока предохранителей
  8. Схема блока предохранителей
  9. Назначение предохранителей на приборной панели
  10. Блок предохранителей в багажном отделении
  11. Расположение блока предохранителей
  12. Схема блока предохранителей
  13. Назначение предохранителей в грузовом отсеке

В этой статье мы рассмотрим Opel Astra пятого поколения (Vauxhall Astra), доступный с 2016 года по настоящее время. Здесь вы найдете схемы блока предохранителей Opel Astra K 2016, 2017, 2018 и 2019 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (схема предохранителей).

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Блок предохранителей находится в передней левой части моторного отсека.

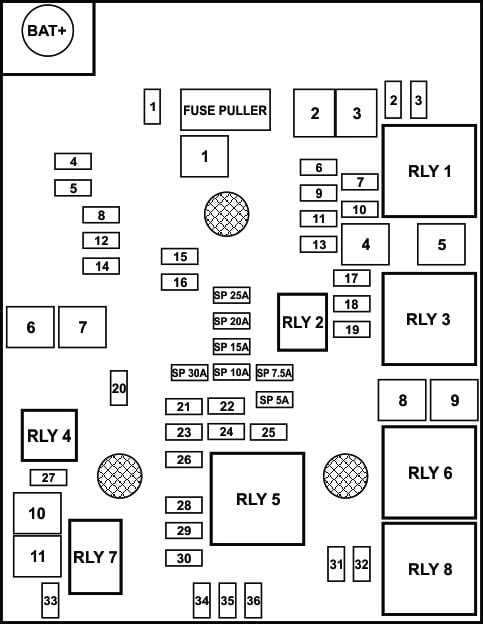

Схема блока предохранителей

Назначение предохранителей в моторном отсеке
схема
1Стартер
2Стартер
3Датчик выхлопа
4Модуль управления двигателем
52016-2018: функции двигателя
2019: функции двигателя / Aeroshutter
6Модуль управления коробкой передач
7
8Модуль управления двигателем
9Система климат-контроля
10Дизельная выхлопная система
11Система блокировки задней двери, трансмиссия
12Сиденье поясничный массаж
13После кипячения насоса
14Дизельная выхлопная система
15Датчик выхлопа
16Впрыск топлива
17Впрыск топлива
18Дизельная выхлопная система
19Дизельная выхлопная система
20
212016-2018: DC / AC Converter
2019: не используется
22ABS
23Система омывателей ветрового и заднего стекла
242016-2018: не используется
2019: фара омывателя
25Подогрев дизельного топлива
26Модуль управления коробкой передач
27Модуль силовой задней двери
28
29Обогрев заднего стекла
30Зеркальная разморозка
312016-2018: не используется
2019: модуль предупреждения о краже
32Трансформатор постоянного тока / светодиодный дисплей / Электрический обогреватель / Климат-контроль / Регулятор свечи накаливания
33Предупреждение о краже
34рожок
35Розетка багажника
36Правый дальний свет (галоген) / правый ближний свет (светодиод)
37Левый дальний свет (галоген)
38Светодиодная фара / автоматическая регулировка угла наклона фар
39Передний противотуманный фонарь
402016-2018: OnStar
2019: модуль центрального шлюза
41Датчик воды в топливе / Водяной насос
42Ручная регулировка угла наклона фар
43Топливный насос
44Камера заднего вида / Внутреннее зеркало заднего вида / Прицепной модуль
45Светодиодная фара слева / автоматическая регулировка угла наклона фар слева
46Приборный щиток
47Замок рулевой колонки
48Задний стеклоочиститель
492016-2018: не используется
2019: наружное зеркало заднего вида
50Светодиодная фара справа / Автоматическая регулировка угла наклона фар справа
51Левый ближний свет (светодиод)
52Модуль управления двигателем / Модуль управления коробкой передач
532016-2018: Не используется
2019: Дизельная выхлопная система
54Дворники
552016-2018: дизельная выхлопная система
2019: электрическое складывание заднего сиденья
56
57

Дополнительные предохранители расположены возле аккумулятора автомобиля:

схема
1Топливный насос
2Модуль управления двигателем
3Источник питания

Блок предохранителей на приборной панели

Расположение блока предохранителей

Блок предохранителей расположен за крышкой на центральной консоли.



Если крышка предохранителя имеет разъем питания, ее необходимо снять с помощью адаптера и отвертки (адаптер уложен в перчаточный ящик).

Схема блока предохранителей

Назначение предохранителей на приборной панели
схема
12016-2018: не используется
2019: обогрев заднего сиденья (только для автомобилей без звукового сигнала)
2Система климат-контроля, вентилятор
3Сиденье водителя с электроприводом
42016-2018: прикуриватель / розетка передняя
2019: сиденье с электроприводом со стороны пассажира
5
6Стеклоподъемник передний
7ABS
8Обогрев руля
9Блок управления кузовом
10Стеклоподъемник сзади
11Люк в крыше
12Блок управления кузовом
13Подогрев сидений (только на автомобилях без звукового сигнала)
14Внешнее зеркало
15Блок управления кузовом
16Блок управления кузовом
17Блок управления кузовом
18Блок управления кузовом
19Разъем для передачи данных
20Система подушек безопасности
21Система климат-контроля
22Центральный замок, задняя дверь
23Система электронных ключей
24Функция памяти сиденья с электроприводом
25Руль системы подушек безопасности
26Замок зажигания / замок рулевой колонки
27Блок управления кузовом
28USB-разъем
292016-2018: не используется
2019: прикуриватель / передняя розетка
30Рычаг селектора
31Стеклоочиститель заднего стекла
32Модуль управления коробкой передач
33Противоугонная система / Эхолот
34Помощь при парковке / Предупреждение о боковых слепых зонах / Информационно-развлекательная система / USB-разъем
35OnStar
36Информационный дисплей / Комбинация приборов / CD-проигрыватель
37Информационно-развлекательная система, радио

Блок предохранителей в багажном отделении

Расположение блока предохранителей

Блок предохранителей расположен на левой стороне грузового отсека за крышкой.

Схема блока предохранителей

Назначение предохранителей в грузовом отсеке
схема
1
22016-2018: DC / AC инвертор
2019: не используется
3Модуль трейлера
42016-2018: пассажирское сиденье с электроприводом
2019: не используется
5
62016-2018: модуль предупреждения о расстоянии
2019: не используется
7
8
92016-2018: обогрев заднего сиденья (на автомобилях без звукового сигнала)
2019: не используется
10обслуживание
11
12Подогрев передних сидений (на автомобилях с сигнальным гудком)
13Обогрев заднего сиденья (на автомобилях с сигнальным гудком)
14Зажигание
15Вентиляция сидений
16Трейлер на выходе
17Трейлер на выходе
18
19
20
212016-2018: электропривод складывания задних сидений
2019: не используется
222016-2018: силовая задняя дверь
2019: не используется

Предохранители Опель Астра н и реле с описанием назначения и схемами блоков

Opel Astra H – третье поколение легкового автомобиля компактного класса Опель Астра, выпускался в 2004, 2005, 2006, 2007, 2008, 2009 году как с бензиновыми так и дизельными двигателями. За это время автомобиль прошел рестайлинг. В нашей статье вы найдёте места расположения блоков управления, подробное описание блоков предохранителей и реле Опель Астра h, их схемы и фото примеры исполнения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания полное руководств по ремонту и обслуживанию опель астра аш.

Назначение элементов в блоках Вашего Opel Astra H может отличаться от представленного и зависит от года выпуска, страны поставки и уровня электронного оснащения.

Содержание

  • 1 Блок под капотом
  • 2 Блок в багажном отделении
    • 2.1 Вариант 1
    • 2.2 Вариант 2
  • 3 Руководство Opel Astra H

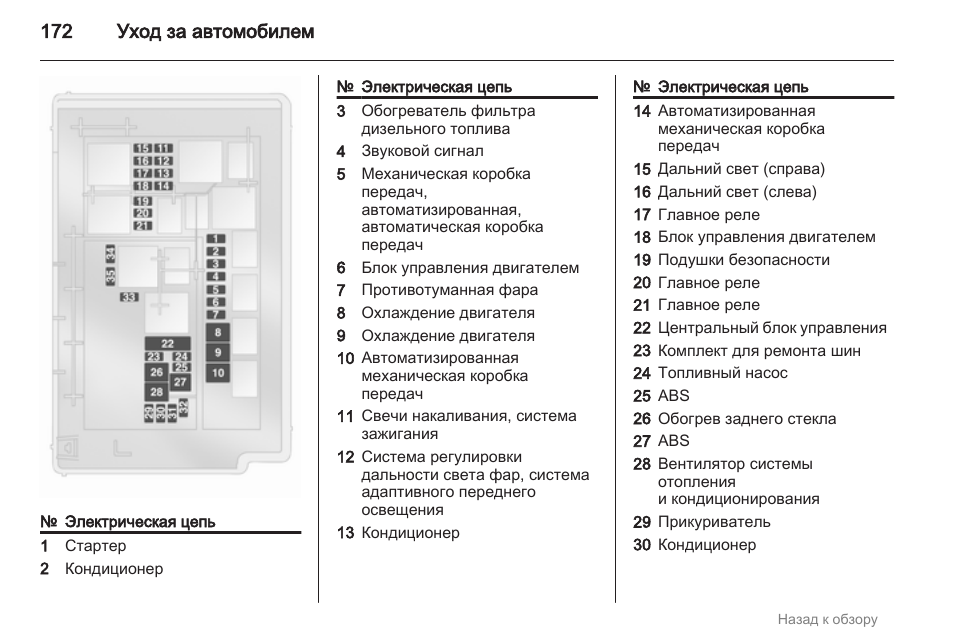

Блок под капотом

Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.

Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)

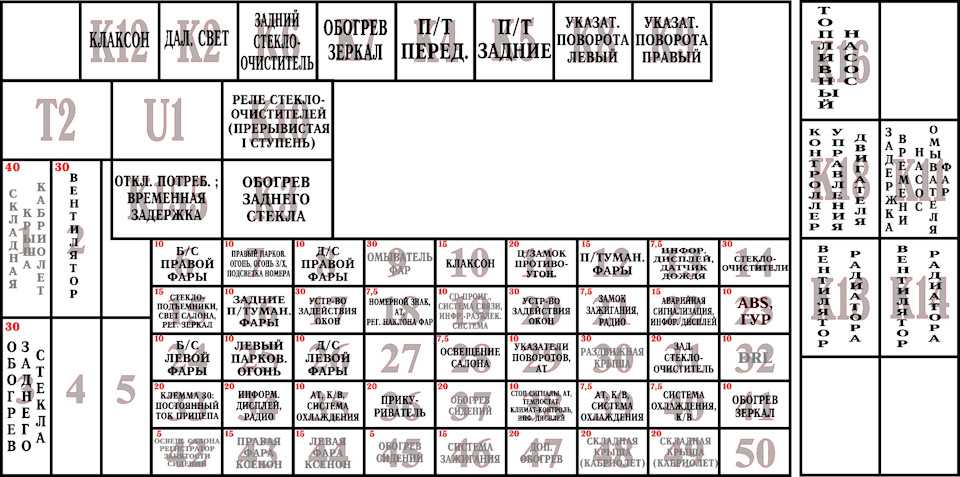

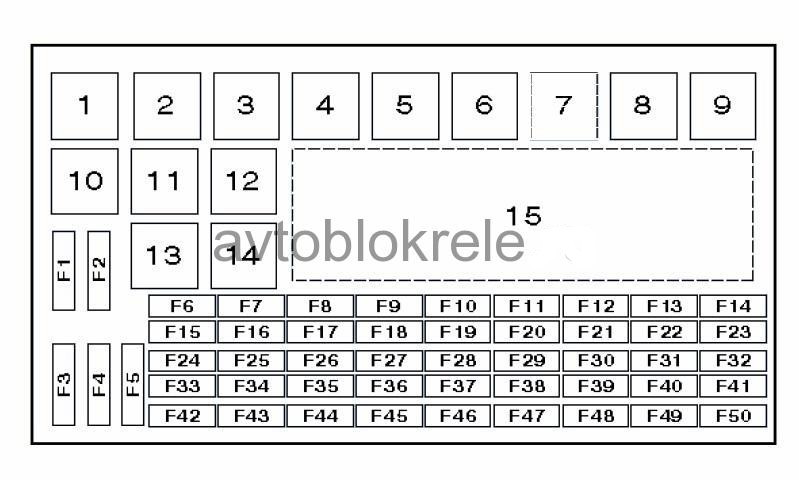

Фото – схема

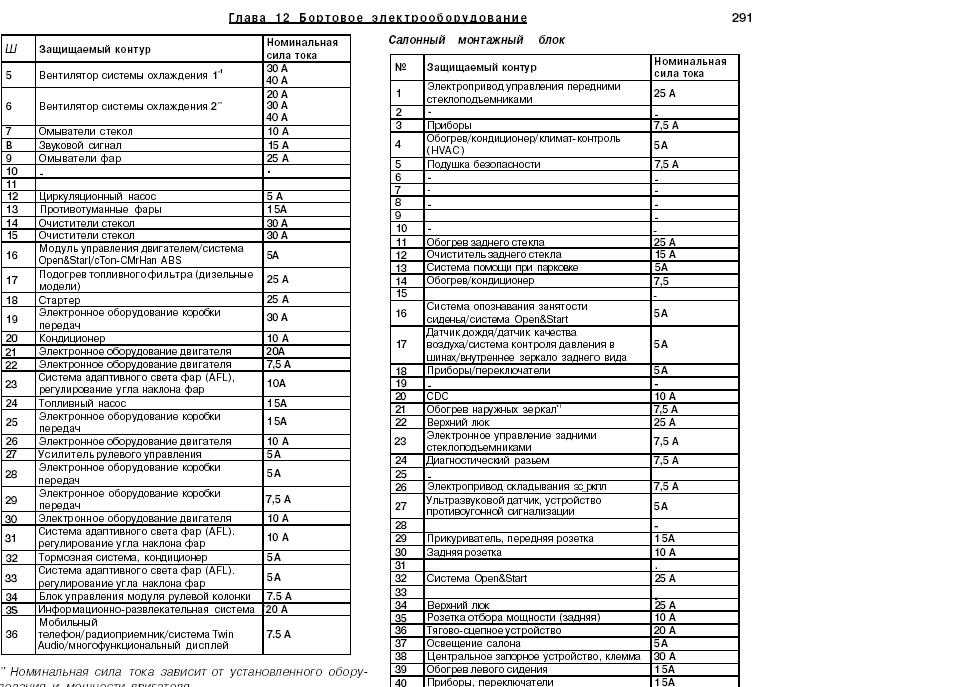

Описание предохранителей

FB150А Электрогидравлический жесткий верх HT
FB280А Дизель (Контроллер времени накаливания)
FB380А ЭГУР
FB430А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH
FB580А на REC / Задний блок предохранителей
FB680А на REC / Задний блок предохранителей
F120А Антиблокировочная система тормозов (ABS)
F230А Антиблокировочная система тормозов (ABS)
F330А Система обогрева, вентиляции салона, климат-контроль (HVAC)
F430А Система обогрева, вентиляции и кондиционирования (HVAC)
F530/40А Вентилятор системы охлаждения 1*
F630/40А Вентилятор системы охлаждения 2*
F710А Омыватели стекол 20A (без REC) Центральный замок ZV
F815А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA
F925А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125)
F107. 5A На диагностический разъем DIAG
F117.5A Приборы
F125А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV
F1315А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125)
F1430А Стеклоочиститель ветрового окна
F1530А Стеклоочиститель окна двери
F165А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх
F1725А Подогрев топливного фильтра (дизельные модели)
F1825А Стартер
F1930А Электронное оборудование коробки передач
F2010А Кондиционер /  Звуковой сигнал (K4_X125)
F2120А Электронное оборудование двигателя
F227,5А Электронное оборудование двигателя
F2310А Система адаптивного света фар (AFL), регулирование угла наклона фар
F2415А Топливный насос
F2515А Электронное оборудование коробки передач
F2610А Электронное оборудование двигателя
F275А Усилитель рулевого управления
F285А Электронное оборудование коробки передач
F297,5А Электронное оборудование коробки передач 7. 5A (с REC) Блок управления коробка Автомат/ Easytronic
F3010А Электронное оборудование двигателя (катушки зажигания)
F3110А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56)
F325А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления
F335А Система адаптивного света фар (AFL).Регулирование угла наклона фар
F347,5А Блок управления модуля рулевой колонки
F3520А Информационно – развлекательная система
F367,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель

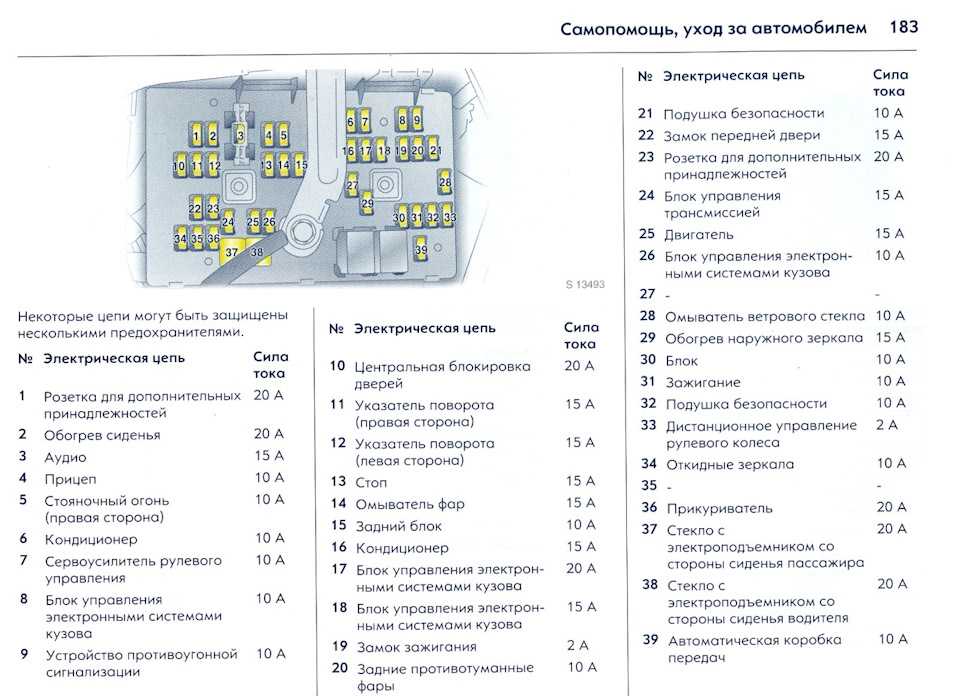

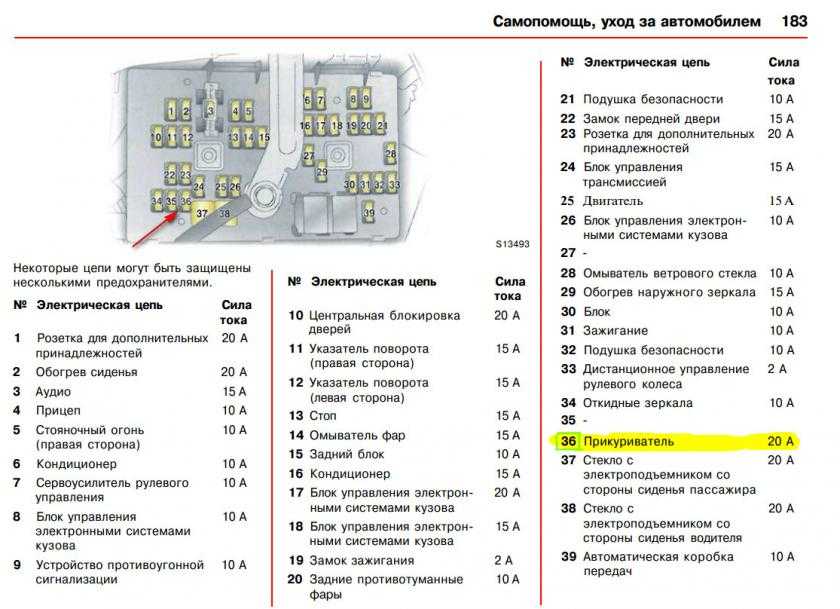

В одном из вариантов исполнения за работу прикуривателя отвечает предохранитель номер 36 на 15А. В остальных случаях, смотрите блок в багажном отделении.

Назначение реле

  • К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
  • К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
  • К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
  • К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
  • К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
  • К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
  • К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
  • К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
  • К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
  • К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
  • К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
  • К9 (K1_X125) Стартер (FE18, K3_X125)
  • К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
  • К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
  • К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
  • К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
  • К13 (K10_X125) Топливный насос (FE24)
  • К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

Отдельные элементы реле могут находится вне основного блока, например:

  • K30A Реле — вентилятор радиатора (FE5, FE6)
  • K30B Реле — вентилятор радиатора (FE5, FE6)
  • K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
  • K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)

Блок в багажном отделении

Расположен за левой обшивкой салона.

Вариант 1

Схема

Обозначение

125/30А Электропривод управления передними стеклоподъемниками
2Не используется
37,5А Комбинация приборов
45А Обогрев/ кондиционер/ климат-контроль (HVAC)
57,5А Подушки безопасности
6Не используется
7Не используется
8Не используется
9Не используется
10Не используется
1125А Обогрев заднего стекла (стекла окна двери задка)
1215А Стеклоочиститель окна двери задка
135А Система помощи при парковке
147,5А Система кондиционирования воздуха
15Не используется
165А Система опознавания занятости сиденья/ система Open-Start
175А Датчик дождя/ датчик качества воздуха/ система контроля давления в шинах/ внутреннее зеркало заднего вида
185А Приборы /переключатели
19Не используется
2010А Система динамического управления амортизаторами (CDC)
217,5А Обогрев наружных зеркал заднего вида
2225А Верхний люк
2325/30А Электро стеклоподъемники задних дверей
247,5А Диагностический разъем
25Не используется
267,5А Электропривод складывания наружных зеркал
275А Ультразвуковой датчик, система противоугонной сигнализации
28Не используется
2915А Прикуриватель, передняя розетка
3010А Задняя розетка для подключения дополнительных электроприборов
31Не используется
32Система Open & Start
33Не используется
3425А Верхний люк
3510А Задняя розетка для подключения дополнительных электроприборов
3620А Розетка тягово – сцепного устройства
375А Освещение салона
3830А Центральный замок, вывод «30»
3915А Обогрев левого переднего сиденья
4015А Обогрев правого переднего сиденья
41Не используется
42Не используется
43Не используется
44Не используется
  • K2 (K3_X131) Реле — обогрев заднего окна, зеркал (на FR11, FR21), (от FB5, FB6)
  • K3 (K1_X131) Реле — вывод 15 (на FR12, FR13, FR14, FR16, FR17, FR18, FR20)
  • K4 (K2_X131) Реле — вывод 15a (на FR39, FR40)

За работу прикуривателя отвечает предохранитель номер 29 на 15А, а за дополнительные розетки 30 на 10А.

Вариант 2

Схема

Расшифровка схемы

F5010А Кондиционер AC (на реле K5)
F5115А Противотуманные фары (передние) (на реле K39)
F5215А Дополнительное гнездо (задний прикуриватель) ACS
F537.5A Обогрев зеркал
F5430А Стеклоподъемники передние FHF
F5530А Стеклоподъемники задние FHR
F567.5A Задние фонари (на K71), Замок без ручки (на K24D)
K5Реле — компрессор, кондиционер (FE33, F50)
K24DРеле мертвой блокировки (F56)
K39Реле — противотуманная фара, передняя (F51)
K56Реле — стеклоочиститель, заднее окно (FE31, FE33)
K71Реле – фонарь заднего хода (F56, FE33)

Руководство Opel Astra H

Больше информации про ремонт и обслуживание Опель Астра Н можете узнать, изучив данное руководство: “скачать“.

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесль.

На этом всё. А если остались вопросы, задавайте их комментарии.

Предохранители опель астра н: где находятся, замена

  • Во всех моделях opel astra h обычно установлено два блока предохранителей — в подкапотном пространстве (водительская сторона) — под крышкой внешней обшивки в багажнике (водительская сторона) В зависимости от комплектации вашего автомобиля схемы данных блоков могут быть разные — с разным количеством и расположением элементов.
  • Блок предохранителей в моторном отсеке расположен слева.

Перед тем как искать его обязательно заглушите двигатель и выключите зажигание (переведите ключ в положение OFF). Если вы это не сделаете, можно получить удар током или замкнуть какие то контакты отверткой, что может привести к пожару.

Блок предохранителей опель астра h с левой стороны под капотом

Что бы открыть крышку, вы можете воспользоваться отверткой. Слева на крышке есть два зажима.

  1. Зажимы-фиксаторы на крышке блока предохранителей опель астра h в подкапотном пространстве
  2. — Вставьте отвертку в щель между крышкой и зажимом — немного отогните защелку и приподнимите крышку что бы не защелкнулся когда вы его отпустите — тоже самое проделайте со вторым зажимом
  3. — подымите крышку вверх (в вертикальное положение), после чего крышку можно снять потянув ее наверх и снять.

В некоторых моделях опель (opel astra a) блок предохранителей состоит из двух частей. Снять крышку с большого монтажного блока реле и предохранителей можно надавив с двух сторон на внутренние зажимы которые держат крышку крепко на корпусе.

  • Снимаем крышку с основоного блока предохранителей в опель астра h

  1. Крышка дополнительного блока предохранителей опель астра h в подкапотном пространстве
  2. Под крышкой вы увидите набор предохранителей и реле.

С монтажного блока главных предохранителей крышку можно снять просто потянув наверх. В ней размещены основные предохранители вряд.

  • Открытый Блок предохранителей опель астра h под капотом — расположение реле и предохранителей
  • Каждый предохранитель отвечает за отдельное устройство в автомобиле и рассчитан на определенную силу тока, поэтому будет полезно знать номиналы предохранителей.



Цветовая идентификация предохранителей по номинальной силе тока

  1. Цвет предохранителя и сила тока фиолетовый — 3 А Бежевый — 5 А Коричневый — 7,5 А Красный — 10 А Синий — 15 А Желтый — 20 А Прозрачный — 25 А Зеленый — 30 А Розовый — 30 А Зеленый — 40 А
  2. Первый тип комплектации

  • Схема — блок предохранителей опель астра h (opel astra h) — комплектация 1
  • Второй тип комплектации

Защищаемый контур и Номинальная сила тока 1. ABS — 20 А 2. ABS — 30 А 3. Система обогрева и вентиляции салона  — климат-контроль (HVAC) — 30 А 4. Система обогрева и вентиляции салона  — климат-контроль (HVAC) — 30 А 5. Вентилятор системы охлаждения *1 — 30 А или 40 А 6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А 7. Центральный замок — 20 А 8. Омыватели стекол — 10 А 9. Подогрев заднего стекла и зеркал — 30 А 10. Разъем для диагностики — 7,5 А 11. Инструменты — 7,5 А 12. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональній дисплей — 7,5 А 13. Ближний свет — 5 А 14. Очистители стекол — 30 А 15. Очистители стекол — 30 А 16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А 17. Кондиционер — 20 А 18. Стартер — 25 А 19 — 20 Сигнал — 15А 21. Электронное оборудование двигателя — 20 А 22. Электронное оборудование двигателя — 7,5 А 23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 5 А 24. Топливный насос — 15 А 25. Электронное оборудование коробки передач — 15 А 26. Электронное оборудование двигателя — 10 А 27. Подогрев, кондиционер, сенсор состояния воздуха — 7,5 А 28. Электронное оборудование коробки передач — 5 А 29. Усилитель рулевого управления — 5 А 30. Электронное оборудование двигателя — 10 А 31. дворник заднего стекла — 15 А 32. Задние тормозные фонари — 5 А 33. Система адаптивного света фар (AFL), регулировка наклона фар, реле зажигания, система контроля замков двери — 5 А 34. Блок управления модуля рулевой колонки — 7,5 Ампер 35. Информационно-развлекательная система — 20 Ампер 36. Прикуриватель — 15 А *1 — Номинальная сила тока зависит от установленного оборудования и мощности двигателя.

Схема — блок предохранителей опель астра h (opel astra h) — комплектация 2

1. ABS — 20 А 2. ABS — 30 А 3. Система обогрева и вентиляции салона  — климат-контроль — 30 А 4. Система обогрева и вентиляции салона  — климат-контроль (HVAC) — 30 А 5. Вентилятор системы охлаждения *1 — 30 А или 40 А 6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А 7. Омыватели стекол — 10 А 8. Сигнал — 15 А 9. Омыватель фар — 25 А 10. — 11.

— 12. — 13. Противотуманные фары  — 15 А 14. Очистители стекол — 30 А 15. Очистители стекол — 30 А 16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А 17. — 18. Стартер — 25 А 19. Электроника трансмиссии — 30 А 20. Система кондиционирования — 10А 21. Электронное оборудование двигателя — 20 А 22. Электронное оборудование двигателя — 7,5 А 23.

Система адаптивного света фар (AFL), регулировка угла наклона фар — 10 А 24. Топливный насос — 15 А 25. Электронное оборудование коробки передач — 15 А 26. Электронное оборудование двигателя — 10 А 27. Усилитель рулевого управления — 5 А 28. Электронное оборудование коробки передач — 5 А 29. Электронное оборудование коробки передач — 7,5 А 30.

Электронное оборудование двигателя — 10 А 31. Система адаптивного света фар (AFL), регулировка наклона фар — 10 А 32. Тормозная Система, система кондиционирования, система управления сцеплением —  — 5А 33. Система адаптивного света фар (AFL), регулировка наклона фар, выключатель фар — 5 А 34. Система контроля рулевой колонки — 7,5 А 35.

Информационно-развлекательная система — 20 Ампер

  1. 36. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональный дисплей — 7,5 А

  • Схема расположение реле на блоке предохранителей и реле опель астра h под капотом
  • N9    Рабочий контур    Обозначение  реле 1    Вентилятор системы охлаждения    К11 Х125 2    Вентилятор системы охлаждения    К12 Х125 3    Насос омывателей фар    К7 Х125 4    Противотуманные фары    К16 Х125 5    Передние очистители (медленно/быстро)    К5 Х125 6    Передние очистители (включение/выключение)    К6_Х125 7    Вентиляция салона    К15 Х125 8    Подогрев топливного фильтра (дизельные модели)    К14_Х125 9    Стартер    К1 Х125 10    Вентилятор системы охлаждения    К13 Х125 11    Компрессор К/В    К8 Х125 12    ЕСМ    К2 Х125 13    Топливный насос    К10 Х125 14    Клемма 15    КЗ Х125

  1. Схема расположение реле на блоке предохранителей и реле опель астра h в багажном отделении
  2. В хетчбеках добраться до блока можно открыв крышку обшивки, повернув два круглых фиксатора и опустив крышку.

N9    Рабочий контур    Обозначение реле 1    Обогрев заднего стекла    КЗ Х131 2    Клемма 15    К1 Х131 3    Клемма 15а    К2 Х131 Блок предохранителей в салоне скрывается в багажнике с левой стороны.

Крышка блока предохранителей в обшивке багажника опель астра h типа хэтчбек

В седанах вы можете найти маленькую крышку с двумя ручками. Потяните за две ручки, отключите зажимы и подымите крышку вверх.

  • Крышка блока предохранителей в обшивке багажника опель астра h типа седан
  • Простой маленький блок предохранителей в базовой комплектации.

В зависимости от комплектации панель предохранителей может иметь разный вид. В полной комплектации количество предохранителей и реле значительно больше и схема предохранителей сложнее.

  1. Простой блок предохранителей в багажном отделении опель астра h
  2. Сложный, большой блок предохранителей в полной комлпектации

1. Противотуманные фары — 15 А 2. — 3. Розетка в багажно отделении — 15 А 4. Лампы заднего хода — 7,5 А 5. Задние стеклоподъемники — 30 А 6. Система кондиционирования — 10 А 7. Передние стеклоподъемники — 30 А 8. Подогрев зеркал — 7,5 А

Схема большого блока предохранителей в багажном отделении опель астра h полной комплектации

1. Передние стеклоподъемники — 25 А 2. —- 3. Инструменты — 7,5 А 4. Обогрев салона, система кондиционирования, климат контроль — 5 А 5. Подушки безопасности — 7,5 А 6. — 7. — 8. — 9. — 10. — 11. Подогрев заднего стекла — 25 А 12. Дворник заднего стекла — 15 А 13. Парктроник — 5 А 14. Обогрев салона, система кондиционирования — 7,5 А 15. — 16. Система обнаружения человека на автомобильном кресле, система Open&Start — 5 А 17. Датчик дождя, сенсор качества воздуха, датчики давления воздуха в колесах автомобиля,  внутреннее зеркальце — 5 А 18. Инструменты, выключатели — 5 А 19. — 20. CDC — 10 А 21. Подогрев зеркал — 7,5 А 22. Люк на крыше — 20 А 23. Задние стеклоподъемники — 25 А 24. Разъем для диагностики — 7,5 А 25. — 26. Электропривод складывания зеркал при стоянке — 7,5 Ампер 27. Ультразвуковой датчик, сигнализация — 5 Ампер 28. — 29. Разъем прикуривателя в фронтальной панели — 15 А 30. Разъем прикуривателя сзади — 15 А 31. — 32. — 33. Система Open&Start — 15 А 34. Складывающаяся крыша — 25 А 35. Задний разъем — 15 А 36. Электрооборудования для буксировки — 20 А 37. — 38. Система центральный замок — 25 А 39. Подогрев сидений (левый) — 15 А 40. Подогрев сидений (правый) — 15 А 41. — 42. — 43. — 44. —

Блок предохранителей и реле в багажнике опель астра h

Блоки предохранителей в опель астра J (opel astra J)

  • В новом опеле астра J установлено три блока предохранителей.
  • — Блок предохранителей в подкапотном пространстве — Блок предохранителей позади вещевого ящика на приборной панели или за крышкой в перчаточном ящике. — Блок в багажном отделении автомобиля
  • Главный блок предохранителей расположен в передней левой части подкапотного пространства.

Крышка основного блока предохранителей опель астра J в подкапотном пространстве

На крышке имеются две защедки сверху и снизу, нажмите на них и подымите крышку вверх. Принеобходимости потянув крышку вверх вы можете снять крышку.

  1. Схема — Главный блок предохранителей в подкапотном пространстве в опель астра J
  2. На автомобилях с левосторонним управлением коробка предохранителей расположена позади вещевого ящика на приборной панели.

1 Блок управления двигателем 2 Датчик концентрации кислорода 3 Впрыск топлива, система зажигания 4 Впрыск топлива, система зажигания 5 – 6 Подогрев зеркал 7 Регулятор вентилятора 8 Лямбда-датчик, двигателя 9 Датчик заднего стекла 10 Датчик аккумуляторной батареи 11 Рычаг открывания багажника 12 Модуль адаптивного переднего освещения 13 – 14 Очиститель заднего стекла 15 Блок управления двигателем 16 Стартер 17 Блок управления коробкой передач 18 Обогрев заднего стекла 19 Передние электрические стеклоподъемники 20 Задние электрические стеклоподъемники 21 ABS 22 Левая фара дальнего света (галогенная) 23 Омыватель фар 24 Правая фара ближнего света (ксеноновая) 25 Левая фара ближнего света (ксеноновая) 26 Противотуманная фара 27 Подогрев дизельного топлива 28 – 29 Электрический стояночный тормоз 30 ABS 31 – 32 Подушка безопасности 33 Система адаптивных фар 34 – 35 Электрические стеклоподъемники 36 – 37 Электромагнит вентиляции адсорбера 38 Вакуумный насос 39 Блок управления системы топливоподачи 40 Система омывателя ветрового стекла, омывателя заднего стекла 41 Правая фара дальнего света (галогенная) 42 Вентилятор радиатора 43 Очиститель ветрового стекла 44 – 45 Вентилятор радиатора 46 – 47 Звуковой сигнал 48 Вентилятор радиатора 49 Топливный насос 50 Регулировка уровня света фар 51 Воздушная заслонка 52 Вспомогательный отопитель дизельного двигателя 53 Модуль управления коробкой передач, модуль управления двигателем 54 Контроль электропроводки Блок предохранителя в приборной панели может находится в разных местах в зависимости от комплектации.

Открытая крышка вещевого ящика опель астра J — доступ к внутренеему блоку предохранителей

Что бы добраться до блока необходимо открыть отсек, нажать влево на внутренний бокс, и полностью отпереть его опустив вниз. Далее крышку отсека можно снять. На авто с правосторонним рулевым управлением блок предохранителей спрятан за крышкой в перчаточном ящике.

Открытая крышка блока предохранителей в вещевом ящике опель астра J

Для того что бы добарться до него необходимо открыть передний вещевой ящик и найти там маленьку крышку слева сверху. После чего вы можете открыть ее воспользовавшись выперающей ручкой — за крышкой находится сам блок предохранителей.

  • Схема внутреннего блока предохранителей в вещевом ящике опель астра J
  • под крышкой обшивки на левой стенке багажного отделения.

1 Дисплеи 2 Наружное освещение 3 Наружное освещение 4 Radio 5 Информационно-развлекательная система 6 Розетка электропитания спереди 7 Розетка электропитания на заднем сиденье 8 Левая фара ближнего света 9 Правая фара ближнего света 10 Дверные замки 11 Вентилятор системы отопления и кондиционирования 12 – 13 – 14 Диагностический разъем 15 Подушка безопасности 16 – 17 Кондиционер 18 – 19 Стоп-сигналы, фонари заднего хода, плафоны освещения салона 20 – 21 Приборы 22 Выключатель зажигания 23 Блок управления кузовным оборудованием 24 Блок управления кузовным оборудованием 25 – 26 – Блок предохранителей в багажно отделении находится

  1. Крышка блока предохранителей в багажном отделении опель астра J
  2. Вы можете снять крышку повернув винтовой элемент крепления и потянув крышку на себя.
  • Схема блока предохранителей в багажном отделении опель астра J
  • 32 Активная система демпфирования, система предупреждения о выезде из полосы движения
  • Если в данной статье вы нашли полезную для себя информацию или наоборот видите ошибки или не достоверно указанные данные — ПОЖАЛУЙСТА НАПИШИТЕ НАМ В КОММЕНТАХ.

1 Модуль прицепа 2 Гнездо прицепа 3 Система помощи при парковке 4 — 5 — 6 — 7 — 8 Противоугонная сигнализация 9 — 10 — 11 Модуль прицепа, розетка прицепа 12 — 13 Гнездо прицепа 14 — 15 — 16 — 17 — 18 — 19 Подогреватель рулевого колеса 20 Вентиляционный люк крыши 21 Обогрев сидений 22 — 23 — 24 — 25 — 26 — 27 — 28 — 29 — 30 — 31 Усилитель, суб-НЧ громкоговоритель

Источник: http://www.insidecarelectronics.com/blok-predohraniteley-opel-astra-opel-astra-hj-shema-raspolozheniya-rele-i-predohraniteley/

Opel Astra 2007: блок предохранителей, схема расположения реле и предохранителей

На автомобилях «Опель Астра Н» блоки предохранителей играют очень важную роль в защите транспортного средства от возгорания вследствие резкого повышения напряжения тока. Поэтому некоторая информация об их расположении, функционировании и устройстве будет весьма полезной для автолюбителя.

Блок предохранителей «Опель Астра Н»: назначение и устройство

Электрическое оборудование автомобиля играет достаточно важную роль в функционировании всего транспортного средства. Работа фар, системы зажигания, подсветки панели приборов, автомобильного прикуривателя и магнитолы зависит от исправности электрической проводки авто.

Как отмечалось ранее, блок предохранителей предназначен для защиты автомобиля от возгорания при резком повышении напряжения тока. Предохранители принимают удар на себя и являются одноразовыми. Сгоревший предохранитель необходимо сразу же заменить. Блоки предохранителей могут устанавливаться в салоне либо под капотом транспортного средства.

Стоит понимать, что каждая фирма-производитель автомобилей устанавливает блоки предохранителей индивидуально: на модели «Опель Астра Н», например, они расположены под капотом и в салоне (рядом с автомобильным прикуривателем). Однако этот элемент может устанавливаться в абсолютно любую часть авто: багажник, капот или салон. В грузовиках предусмотрено около четырех-пяти блоков предохранителей.

На каждом автомобиле расположение предохранительных блоков индивидуально: для того чтобы отыскать предохранительные блоки на той или иной модели авто, необходимо обратиться к эксплуатационной документации транспортного средства.

Блок предохранителей «Опеля Астры Н» состоит из разнообразных реле и непосредственно предохранителей. Каждый элемент отвечает за защиту того или иного компонента транспортного средства.

На многих моделях автомобиля «Опель Астра Н» обычно устанавливается два предохранительных блока: один под капотом (со стороны водителя), другой же располагается в багажном отделении и находится под крышкой внешней обшивки, также со стороны водителя. Расположение компонентов блоков, а также схемы, различается в зависимости от комплектации автомобиля. Такое расположение характерно для блока предохранителей «Опеля Астры Н» 2011 и 2010 года выпуска.

Поэтому для владельцев этих моделей автомобиля процесс замены деталей будет примерно одинаков. Ведь блоки предохранителей «Опеля Астры Н» 2010 года без изменений перешли в новейшую модель авто.

Подготовка к «вмешательству» в предохранительный блок

Прежде чем начать поиск блока предохранителей, необходимо заглушить силовой агрегат и отключить зажигание, переведя ключ в положение OFF. Это нужно сделать, чтобы предотвратить удар электрическим током или замыкание блока предохранителей «Опеля Астры Н» 2008, 2010, 2011, 2007, 2006 годов выпуска. Ну а избегание этих последствий позволит уберечь транспортное средство от пожара.

Поскольку при разборке блока предохранителей есть риск замкнуть контакты с помощью отвертки, нужно строго соблюдать технику безопасности. Также не стоит заниматься разборкой детали, если до этого не было опыта работы с подобными поломками автомобиля. Дешевле и проще пригнать авто к специалистам для полного и досконального осмотра.

Как открыть блок предохранителей?

Открывать крышку удобно отверткой. С левой стороны расположены зажимы в количестве двух штук. Процесс открывания крышки блока предохранителей «Опеля Астры Н» 2007 года и авто других годов выпуска выглядит следующим образом:

  • отвертка вставляется в щель, которая находится между зажимом и крышкой;
  • зажим слегка отгибается, далее следует приподнять крышку;
  • аналогичная операция осуществляется и со вторым зажимом;
  • крышка ставится вертикально.

Если проделать все эти операции, то получится без проблем снять крышку, ее останется лишь слегка потянуть вверх.

Блок предохранителей «Опеля Астры Н» 2006 года выпуска состоит из двух частей. Поэтому процесс разборки выглядит слегка иначе. Крышка снимается с блока для монтажа реле и предохранителей. Для ее демонтажа надавливают на внутренние зажимы. После аналогичным образом (вытягиванием вверх) снимается крышка, открывая тем самым доступ к основным предохранителям, которые размещены в ряд.

Стоит отметить, что блок предохранителей на «Опель Астру Н» 2007 года выпуска также состоит из двух частей. Причем эта модель автомобиля последняя, на которую установили подобную деталь. Блок предохранителей «Опеля Астры Н» 2008 года и последующих годов выпуска — цельный, не разделен на части.

Расшифровка блока предохранителей

После того как крышка была демонтирована, взору открывается «капотный» блок предохранителей «Опеля Астры Н» 2008 и других годов выпуска, на которых установлена целостная деталь.

Открытый предохранительный блок представляет собой упорядоченное расположение предохранителей и реле.

Каждый элемент способен выдержать определенную силу электричества, а также ответственен за устройства автомобиля.

Для удобства идентификации каждый предохранитель имеет свой цвет, в зависимости от того, какая сила тока ему посильна. Исходя из этого и складывается распиновка блока предохранителей «Опеля Астры Н».

ЦветНапряжение
Фиолетовый3 A
Коричневый7,5 A
Бежевый5 A
Синий15 A
Красный10 A
Желтый20 A
Зеленый A30 A
Розовый30 A
Зеленый B40 A
Прозрачный25 A

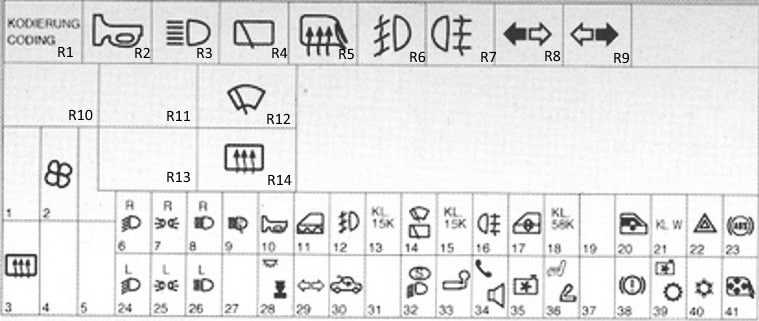

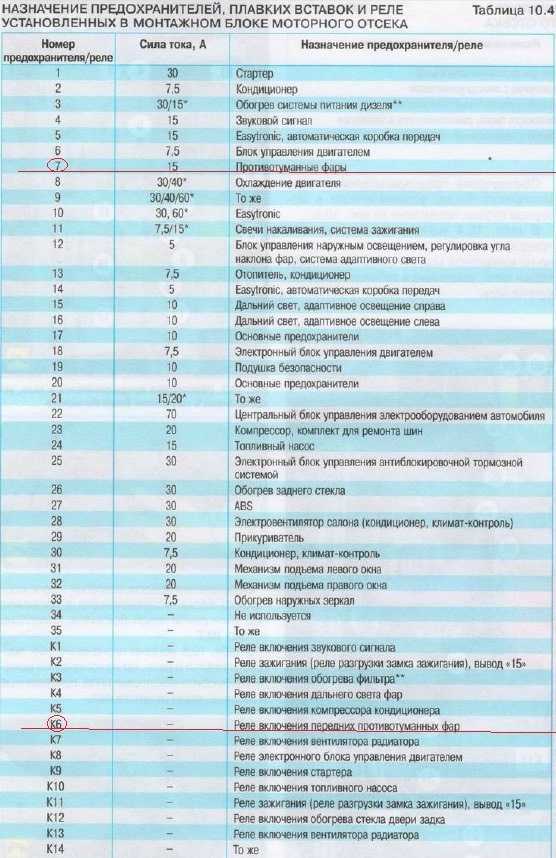

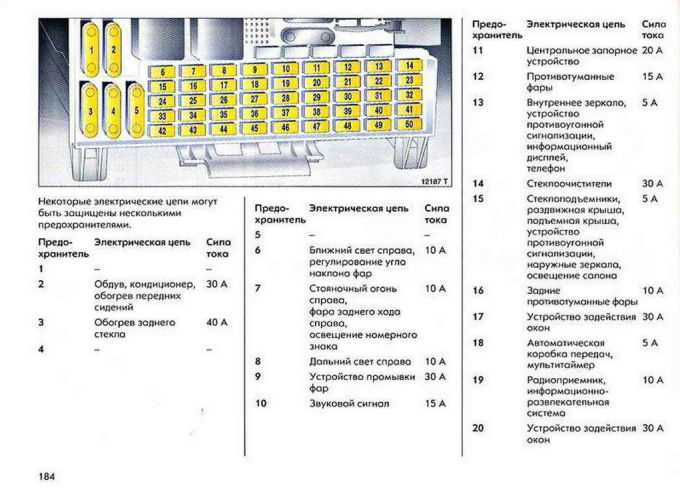

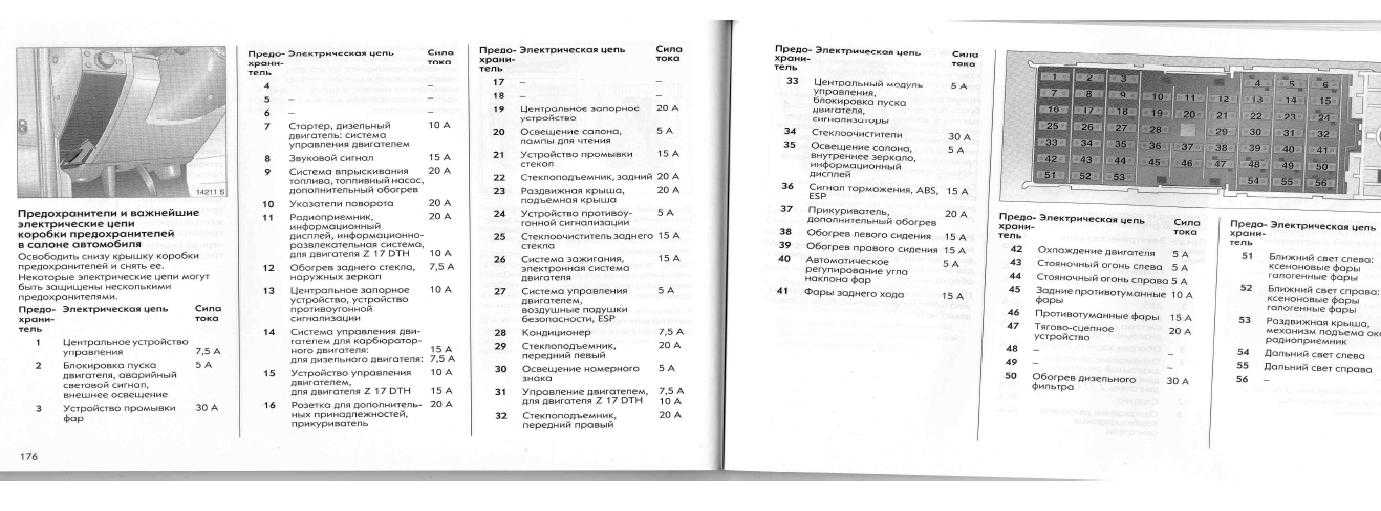

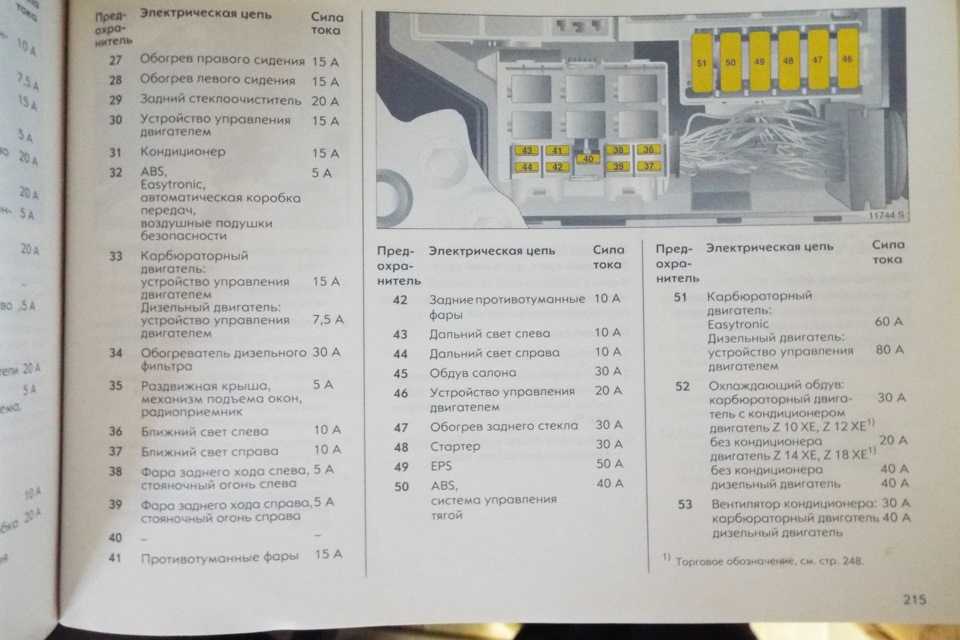

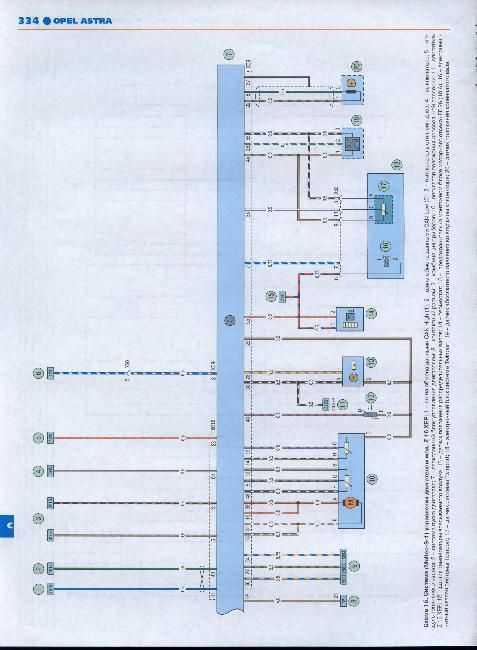

Схема расположения реле и предохранителей в разных моделях авто с различными комплектациями будет отличаться. Поэтому перед вмешательством нужно убедиться, что имеющаяся схема подходит под ваш автомобиль «Опель Астра Н».

«Распределение» реле и предохранителей: первый тип комплектации

Блок предохранителей, на «Опель Астру Н» установленный, при базовой комплектации автомобиля защищает ряд важных элементов от выхода из строя в результате резкого скачка напряжения.

Предохранители антиблокировочной системы способны выдержать от 20 до 30 ампер; климат-контроль, а также система, отвечающая за обогрев и вентиляцию салонного пространства автомобиля, выдерживают порядка 30 ампер. Вентилятор, работающий в комплексе деталей системы охлаждения, защищается предохранителем, способным выдержать от 30 до 40 ампер. Центральный замок выдерживает 20 ампер.

Стоит отметить, что вышеизложенный список полностью не отражает все системы автомобиля, которые защищаются предохранителями. Для того чтобы узнать полный список, необходимо внимательно изучить техническую документацию автомобиля.

Задний блок предохранителей «Опеля Астры Н»

Как упоминалось ранее, в «Опеле Астре Н» имеется два предохранительных блока: спереди, в моторном отсеке автомобиля, и в багажнике. На предохранителях и реле багажника имеются некоторые обозначения, которые требуют расшифровки:

  • Обогрев заднего стекла — КЗ Х131.
  • Клемма 15а — К2 Х131.
  • Клемма 15 — К1 Х131.

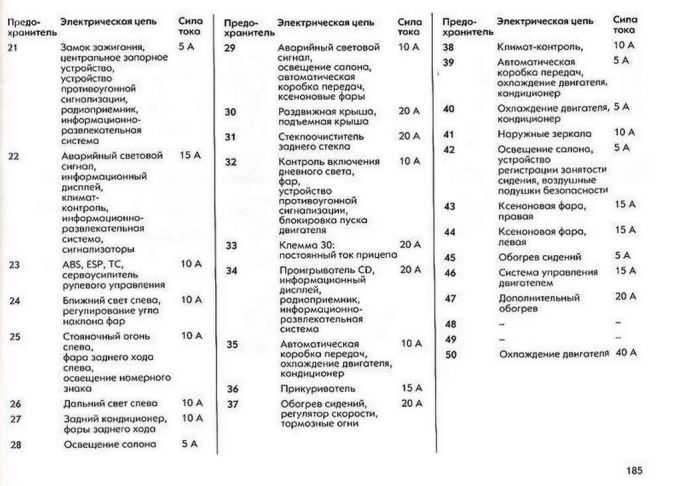

Полная расшифровка блока предохранителей «Опеля Астры Н» находится в технической документации транспортного средства.

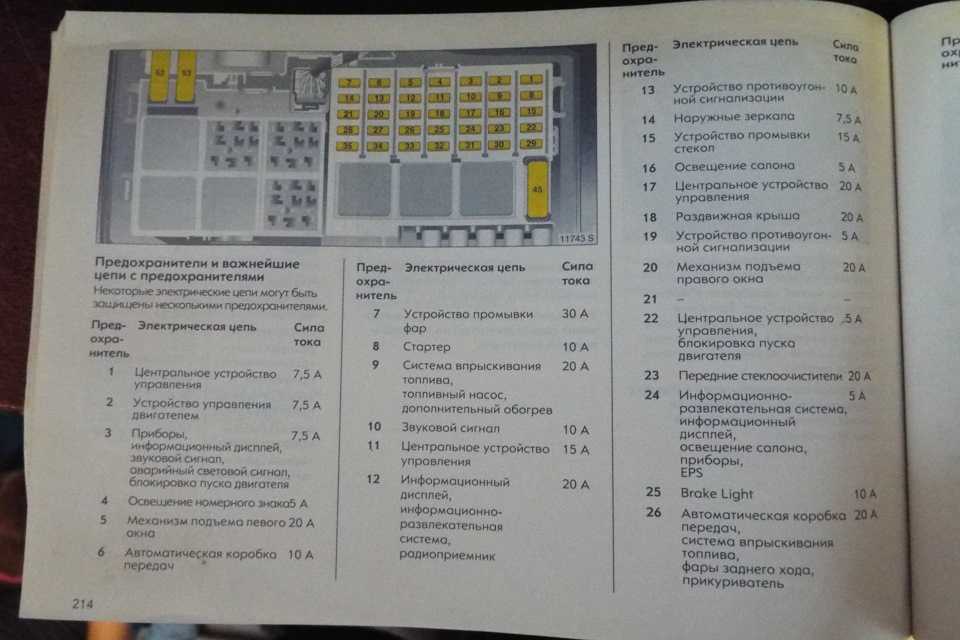

Блок предохранителей в багажнике

Блок предохранителей в багажнике «Опеля Астры Н» находится в его левой части. В авто с типом кузова хэтчбек добраться до блока можно, осуществив следующие действия: откручиваются фиксирующие элементы круглой формы, после опускается обшивочная крышка. В седане же находится небольшая крышка, оснащенная двумя ручками. Нужно потянуть за них, отсоединить зажимы, и поднять крышку вверх.

Как и в случае с капотным предохранительным блоком, автомобиль, который имеет полную комплектацию, оснащен наиболее большим и сложным предохранительным блоком.

Как продиагностировать работоспособность предохранителей?

Зачастую в автомобиле начинаются проблемы с электрическим оборудованием, а также с зажиганием. Одной из причин возникших неисправностей является выход из строя предохранителей.

Однако перед тем как лезть в предохранительный блок и проверять предохранители на факт работоспособности, необходимо проверить другие возможные неисправности: возможно, проблема заключается в севшем аккумуляторе или же перегоревшей лампочке.

В настоящее время используются предохранители с прозрачным корпусом. Благодаря ему можно сразу же определить, рабочий элемент или нет.

Если плавкая часть предохранителя расплавлена, то такой прибор сразу же подлежит замене.

Однако на некоторых предохранителях это достаточно трудно увидеть, потому также следует воспользоваться прибором, который позволит точно определить, вышел из строя предохранитель или же нет.

При проверке работоспособности предохранителей необходимо соблюдать определенный алгоритм, который позволит существенно сэкономить время и силы:

  1. Визуальный осмотр предохранителя.
  2. Использование тестера и индикатора для определения работоспособности предохранителя.
  3. В случае срабатывания лампочки индикатора и индикации короткого замыкания следует предохранитель поставить на место: он исправен.
  4. Если же при проверке ничего не произошло, то предохранитель подлежит замене.

Проверка индикатором и тестером также осуществляется в определенной последовательности:

  • Вытащить предохранитель из гнезда и очистить его контакты.
  • Изучить инструкцию индикатора и тестера перед проверкой, в соответствии с инструкцией подсоединить контакты предохранителя. При появлении показателя, сообщающего о коротком замыкании, можно сделать вывод о работоспособности предохранителя. При проверке рабочего предохранителя индикатором на приборе должна загореться лампочка.
  • Установить новый предохранитель на место сгоревшего. Основным условием замены является тот факт, что характеристики нового предохранителя должны соответствовать рекомендациям автопроизводителя.

Если под рукой нет специального прибора, то всегда можно загнать машину на внеплановый техосмотр. Специалисты с уверенностью смогут сказать, действительно ли нужна замена старых предохранителей.

Что делать, если проблема — не в предохранителях?

Если проверки показали, что предохранители работоспособны, а работоспособность автомобильных систем так и не восстановилась, то следует провести полную диагностику транспортного средства в специализированном сервисном центре.

Самостоятельное вмешательство в другие системы автомобиля может привести к возникновению достаточно серьезных поломок: именно тогда понадобится серьезный капитальный ремонт.

Многие автомобилисты, желая сэкономить на сервисном осмотре и обслуживании, самостоятельно пытаясь разобраться в поломке авто, лишь теряют огромное количество времени, а также сталкиваются с огромными денежными затратами.

Меры предосторожности при замене предохранителей

Когда есть все необходимое для того, чтобы самостоятельно выяснить причину неисправности авто, нужно быть предельно аккуратным при вмешательстве в блок предохранителей. Ведь их замена подразумевает соблюдение ряда мер предосторожности:

  1. Перед тем как открывать крышку предохранительного блока, следует выключить мотор и отключить зажигание.
  2. Все операции следует проводить аккуратно.
  3. Предохранители извлекаются осторожно.
  4. Не нужно надеяться лишь на визуальный осмотр предохранителя, его также необходимо проверить приборами.
  5. Перед тем как заниматься самостоятельной диагностикой и заменой предохранителей, следует внимательно изучить информацию о том, какой предохранитель за что отвечает.
  6. Новый предохранитель должен соответствовать требованиям и рекомендациям автомобильного производителя, которые предъявляются к техническим параметрам устройства.

Вышеперечисленные меры предосторожности позволят не только «бескровно» починить автомобиль и заменить вышедшие из строя предохранители, но и обезопасить ремонтирующего от удара током, а автомобиль — от возгорания. Игнорирование же вышеперечисленных рекомендаций может вызвать возгорание проводки транспортного средства, а также достаточно серьезные повреждения от электричества.

При этом не стоит оставлять без внимания и откладывать замену сгоревших предохранителей. Если ездить с неисправными предохранителями, то при следующем скачке напряжения велик риск, что системы автомобиля, которые остались без защиты, выйдут из строя. А их замена гораздо дороже, чем замена предохранителей.

Заключение

Подводя итоги вышесказанного, стоит отметить, что замена предохранителей — достаточно важная операция. Ведь от их работоспособности зависит работоспособность всех систем автомобиля, которые «питаются» электричеством.

Основной причиной выхода предохранителей из строя является резкое повышение напряжения электрического тока. Предохранитель сгорает. Предохранители являются «расходниками», их невозможно отремонтировать, они заменяются.

Визуально продиагностировать поломку предохранителя можно по плавкому элементу: если он расплавлен, то следует осуществить замену. Но визуальный осмотр лучше всего подтверждать использованием тестера и индикатора. Некоторые модели предохранителей элементарно не могут быть продиагностированы лишь визуальным осмотром.

Замена предохранителей осуществляется лишь тогда, когда известно, за какую систему отвечает каждый предохранитель. Эта информация находится в технической документации к транспортному средству.

Предохранители заменяются с соблюдением мер предосторожности. Их игнорирование может привести к пожару в автомобиле или же сильному удару током.

Не стоит затягивать с заменой сгоревшего предохранителя. Следующее резкое повышение напряжения может привести к короткому замыканию и возгоранию транспортного средства. Стоимость предохранителей не особо высока, потому не следует экономить на этой небольшой, но достаточно важной детали в электрической системе транспортного средства.

Источник: https://autogear.ru/article/330/287/opel-astra-n-blok-predohraniteley-opel-astra-n-shema-raspolojeniya-rele-i-predohraniteley/

Предохранители Опель Астра Н: где находятся, замена

Opel Astra H представляет собой популярную модель бюджетных седанов, которые выпускал немецкий концерн в период 2004-2009 годов. Данный автомобиль приобрел большую популярность практически по всем регионам РФ благодаря качественной сборки кузова и относительно надежного силового агрегата.

Тем не менее для надлежащей работы автомобиля требуется своевременно обслуживать технику, в частности следить за состоянием проводки и правильно менять предохранители.

Где расположены предохранители у Opel Astra H: коротко о главном

Как у большинства немецких автомобилей у Opel Astra H предохранители разбросаны по нескольким блокам: за двигатель и технические системы Астры отвечает блок в под капотном пространстве машины, за дополнительные опции из комплектации – ячейка блока из багажного отделения. При этом каждый функциональный элемент в системе оригинальной проводки маркируется по цветам:

  • Синий – предохранители синего цвета отвечают за работоспособность системы антиблокировки колес при торможении, а также подачи звукового сигнала или противотуманного освещения. В некоторых комплектациях также с помощью синего предохранителя защищают маловажные детали двигателя – различные индикаторы или датчики контроля,
  • Красный – в подкапотном пространстве элементы отвечает за электрооборудование двигателя и компрессов системы кондиционирования воздуха. Красный предохранитель в салонном реле Opel Astra H используется для защиты от замыкания электрокорректировки фар и системы адаптивного головного освещения,
  • Розовый – элементы розового цвета отвечают только за электропакет в автомобиле. В зависимости от комплектации розовым предохранителем может защищаться стеклоподъемники, люк или сдвижная крыша, салонные высокочастотные динамики или индикаторы аварийного света,
  • Белый – элемент предназначен для защиты от скачков напряжения дверных замков и модулей обогрева зеркал заднего вида или лобового стекла. Иногда через данный узел подключают дополнительный охранный комплекс или датчик наклона кузова автомобиля для сигнализации,
  • Зеленый – предохранитель отвечает за работу стеклоочистителей и стеклоомывателей,
  • Фиолетовый – предохранитель предназначен для защиты технической части двигателя автомобиля, в частности отвечает за обогрев топливного насоса, электростартер силового агрегата или блок управления мотором,
  • Коричневый – предназначение в зависимости от расположения: в салонном реле предохранитель отвечает за радио и информационный дисплей, в подкапотном реле – за блок электрооборудования коробки передач и блок электроусилителя руля,
  • Желтый – элементы, которые используются для защиты от перегрузок мультимедийных и информационных систем. В оригинальной комплектации Opel Astra H через желтые предохранители подключены система навигации и мультифункциональный дисплей в случае их наличия в комплектации. В случае подключения парктроника или камер кругового обзора оборудования также рекомендуется подключать через магистраль с желтым предохранителем,
  • Черный – данный цвет имеют универсальные предохранители, который по стоку устанавливаются на резервные места в блоке. С помощью элементов черного цвета можно разгрузить систему электроснабжения транспортного средства или подключить дополнительное оборудование.

Важно знать! Если в магистральной проводки или среди предохранителей транспортного средства встречаются цвета иного цвета, то в машине производится кустарный ремонт с применением не оригинальных запчастей – при помощи аналогов или реплик. Заводская проводка является в автомобиле неким гарантом качества, на который можно также опираться при подборе Opel Astra H на вторичном рынке.

Замена предохранителей Opel Astra H: пошаговая инструкция для начинающих

Замена неисправных предохранителей на Opel Astra H, независимо от года выпуска транспортного средства или его комплектации, осуществляется в интуитивно понятном сценарии и не требует особых навыков или инструментов. Для устранения поврежденных элементов необходимо:

  • Отключить аккумуляторную батарею, желательно оба контакта с клеммами,
  • Далее в подкапотном пространстве по правую часть двигателя находим блок технических предохранителей и с помощью отвертки или другого плоского предмета отжимаем пластиковые пистоны. После открытия блока с помощью пинцета или специализированного съемника демонтируем неисправный предохранитель и вставляем новый элемент до появления характерного щелчка,
  • Если в подкапотном блоке не было обнаружено неисправных элементов, переходим в багажное отделение. Дополнительный блок предохранителей и реле находятся по левую сторону у стойки под кофром. Выполняем демонтаж и замену элементов аналогично вышеописанному способу,
  • При завершении замены подключаем аккумулятор к сети автомобиля, подаем зажигание и тестируем систему. При правильной замене все функции в автомобиле будут исправны.

Обратите внимание! Существует вероятность выхода из строя свежезамененного предохранителя при первом запуске двигателя – в этом случае просто необходимо повторить процедуру и установить новый элемент.

Если же один и тот же предохранитель несколько раз перегорает, автомобиль придется отдать на СТО для диагностики электрики – вполне возможны перепады напряжения из-за неправильной работы генератора или «закорачивания» контактов.

Строго не допускается устанавливать предохранители большей пропускной мощности, чем у оригинальных элементов. В таком случае короткое замыкание и дорогостоящий ремонт оборудования является лишь делом времени.

Помните, при регулярном перегорании предохранителей автомобиль требуется в срочном порядке отремонтировать – в противном случае можно получить резкое снижение эксплуатационного ресурса мотора или других систем.

Источник: https://uazlyuks.ru/komplektuyushhie/predohraniteli/predohraniteli-opel-astra-h

Опель Астра H Где Находятся Предохранители

Блоки предохранителей в опель астра h (опель astra h).Во многих моделях опель astra h обычно установлено два блока предохранителей— под капотом (водительская сторона)

— под крышкой наружной обшивки в багажнике (водительская сторона)

Отталкиваясь от комплектации вашего автомобиля схемы данных блоков как правило бывают различные — с различным количеством и расположением частей.

Блок предохранителей под капотом размещен слева.До того как находить его непременно заглушите движок и выключите зажигание (переведите ключ в положение OFF). Если вы это не сделаете, получите удар током иначе говоря замкнуть какие то контакты отверткой, что приводит к пожару.

Закрытый блок предохранителей опель астра h под капотомБлок предохранителей опель астра h с левой стороны под капотом

Что бы открыть крышку, возможно пользоваться отверткой. Слева на крышке встречаются два зажима.

Поднимающаяся крышка с фиксаторами на блоке предохранителей под капотом опель астра hЗажимы-фиксаторы на крышке блока предохранителей опель астра h под капотом— Воткните отвертку в щель меж крышкой и зажимом— мало отогните защелку и приподнимите крышку что бы не защелкнулся когда вы его отпустите— тоже самое проделайте со вторым зажимом— подымите крышку ввысь (в вертикальное положение), после этого крышку конечно снять потянув ее наверх и снять. В неких моделях опель (опель astra a) блок предохранителей состоит из 2-ух частей.Снять крышку с огромного монтажного блока реле и предохранителей конечно надавив с 2-ух сторон на внутренние зажимы которые держат крышку прочно на корпусе.Снимаем крышку с основоного блока предохранителей в опель астра hСнимаем крышку с основоного блока предохранителей в опель астра hВертикальная крышка на дополнительном блоке предохранителей опель астра h под капотом

Крышка дополнительного блока предохранителей опель астра h под капотом

С монтажного блока основных предохранителей крышку можно снять просто потянув наверх. Там расположены главные предохранители вряд.

  • Под крышкой видно набор предохранителей и реле.Блок предохранителей опель астра h под капотом со снятой крышкойОткрытый Блок предохранителей опель астра h под капотом — размещение реле и предохранителей
  • Кто предохранитель отвечает за отдельное устройство в автомобиле и рассчитан на определенную силу тока, потому полезно знать номиналы предохранителей.
  • Цветовая идентификация предохранителей по номинальной силе тока.Цвет предохранителя и сила токафиолетовый — 3 АБежевый — 5 АКарий — 7,5 АКрасноватый — 10 АГолубий — 15 АЖелтоватый — 20 АПрозрачный — 25 АЗеленоватый — 30 АРозовый — 30 А
  • Зеленоватый — 40 А
  • 1-ый тип комплектацииБлок предохранителей и реле опель астра h (опель astra h) под капотом — комплектация 1
  • Схема — блок предохранителей опель астра h (опель astra h) — комплектация 1

Защищаемый контур и Номинальная сила тока1. Абс — 20 А4.5. Абс — 30 А3. Система подогрева и вентиляции салона — климат-контроль (HVAC) — 30 А4. Система подогрева и вентиляции салона — климат-контроль (HVAC) — 30 А5. Вентилятор охлаждающей системы 1 — 30 А либо 40 А6. Вентилятор охлаждающей системы 1 — 20 А или 30 А либо 40 А

Обзор часть 1. Блок предохранителей и реле. Моторный отсек

7. Центральный замок — 20 А8. Омыватели стекол — 10 А9. Обогрев заднего стекла и зеркал — 30 А10. Разъем для диагностики — 7,5 А11. Инструменты — 7,5 А12. Мобильник / радиоприемник / система Twin Audio / многофункциональній экран — 7,5 А13. Ближний свет — 5 А14. Очистители стекол — 30 А15. Очистители стекол — 30 А

  1. 16. Сигнал звука, Абс, тормозные фонари, кондюк — 5 А
  2. 36. Прикуриватель — 15 А
  3. 1 — Номинальная сила тока находится в зависимости от установленного оборудования и мощности мотора.

17. Кондюк — 20 А18. Стартер — 25 А19.20 Сигнал — 15А21. Электрическое оборудование мотора — 20 А22. Электрическое оборудование мотора — 7,5 А23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 5 А24. Топливный насос — 15 А25. Электрическое оборудование коробки — 15 А26. Электрическое оборудование мотора — 10 А27. Обогрев, кондюк, детектор состояния воздуха — 7,5 А28. Электрическое оборудование коробки — 5 А29. Усилитель управляющего управления — 5 А30. Электрическое оборудование мотора — 10 А31. дворник заднего стекла — 15 А32. Задние тормозные фонари — 5 А33. Система адаптивного света фар (AFL), регулировка наклона фар, реле зажигания, система контроля замков двери — 5 А34. Блок управления модуля управляющий колонки — 7,5 Ампер35. Информационно-развлекательная система — 20 Ампер

2-ой тип комплектацииБлок предохранителей и реле опель астра h (опель astra h) под капотом — комплектация 4Схема — блок предохранителей опель астра h (опель astra h) — комплектация 4.51. Абс — 20 А3.5. Абс — 30 А3. Система подогрева и вентиляции салона — климат-контроль — 30 А4.

Система подогрева и вентиляции салона — климат-контроль (HVAC) — 30 А5. Вентилятор охлаждающей системы 1 — 30 А либо 40 А6. Вентилятор радиаторов 1 — 20 А либо 30 А иначе говоря 40 А7. Омыватели стекол — 10 А8. Сигнал — 15 А9. Омыватель фар — 25 А10.11.12.13. Противотуманки — 15 А14. Очистители стекол — 30 А15.

Очистители стекол — 30 А16. Сигнал звука, Абс, тормозные фонари, кондюк — 5 А17.18. Стартер — 25 А19. Электроника коробки — 30 А20. Система кондиционирования — 10А21. Электрическое оборудование мотора — 20 А22. Электрическое оборудование мотора — 7,5 А23.

Система адаптивного света фар (AFL), регулировка угла наклона фар — 10 А24. Топливный насос — 15 А25. Электрическое оборудование коробки — 15 А26. Электрическое оборудование мотора — 10 А27. Усилитель управляющего управления — 5 А28. Электрическое оборудование коробки — 5 А29.

Электрическое оборудование коробки — 7,5 А30. Электрическое оборудование мотора — 10 А31. Система адаптивного света фар (AFL), регулировка наклона фар — 10 А

  • 32. Тормозная Система, система кондиционирования, система управления сцеплением — — 5А
  • 14 Клемма 15 КЗ Х125
  • Схема размещение реле на дополнительном блоке предохранителей и реле опель астра h в багажникеСхема размещение реле на блоке предохранителей и реле опель астра h в багажном отделении
  • N9 Рабочий контур Обозначение реле1 Подогрев заднего стекла КЗ Х1315 Клемма 15 К1 Х131
  • 3 Клемма 15а К2 Х131

33. Система адаптивного света фар (AFL), регулировка наклона фар, выключатель фар —5 А34. Система контроля управляющий колонки — 7,5 А35. Информационно-развлекательная система — 20 Ампер36. Мобильник / радиоприемник / система Twin Audio / функциональный экран — 7,5 АРазмещение реле на блоке предохранителей и реле опель астра h под капотомСхема размещение реле на блоке предохранителей и реле опель астра h под капотомN9 Рабочий контур Обозначение реле1 Вентилятор радиаторов К11 Х1255 Вентилятор радиаторов К12 Х1253 Насос омывателей фар К7 Х1254 Противотуманки К16 Х1255 Фронтальные очистители (медлительно/стремительно) К5 Х1256 Фронтальные очистители (включение/выключение) К6_Х1257 Вентиляция салона К15 Х1258 Обогрев топливного фильтра (дизельные модели) К14_Х1259 Стартер К1 Х12510 Вентилятор радиаторов К13 Х12511 Компрессор К/В К8 Х12512 ЕСМ К2 Х12513 Топливный насос К10 Х125

Блок предохранителей в салоне прячется в багажнике с левой стороны.В хетчбеках добраться до блока есть вариант открыв крышку обшивки, повернув два круглых фиксатора и опустив крышку.

Узлы крепления (зажимы) крышки блока предохранителей в багажнике опель астра h хэтчбекКрышка блока предохранителей в обшивке багажника опель астра h типа хэтчбекВ седанах вы найдете небольшую крышку с 2-мя ручками. Потяните за две ручки, отключите зажимы и подымите крышку ввысь.

Узлы крепления (зажимы) крышки блока предохранителей в багажнике опель астра h автомобиль

Крышка блока предохранителей в обшивке багажника опель астра h типа автомобиль

Зависимо от комплектации панель предохранителей имеет различный вид.В рабочий вариант комплектации количество предохранителей и реле существенно не просто и схема предохранителей труднее.

Обычный небольшой блок предохранителей в базисной комплектации.Небольшой блок предохранителей в багажнике опель астра h в базисной комплектации

Обычной блок предохранителей в багажном отделении опель астра h

1. Противотуманки — 15 А2.4.3. Розетка в багажно отделении — 15 А4. Лампы заднего хода — 7,5 А5. Задние стеклоподъемники — 30 А6. Система кондиционирования — 10 А7. Фронтальные стеклоподъемники — 30 А

  1. 8. Обогрев зеркал — 7,5 А
  2. Непростой, большой блок предохранителей в рабочей комлпектацииСхема — Непростой блок предохранителей в багажнике опель астра h работоспособной версии комплектации
  3. Схема огромного блока предохранителей в багажном отделении опель астра h рабочий вариант комплектации

1. Фронтальные стеклоподъемники — 25 А4.5.-3. Инструменты — 7,5 А4. Подогрев салона, система кондиционирования, климат контроль — 5 А5. Подушки безопасности — 7,5 А6.7.8.9.10.11. Обогрев заднего стекла — 25 А12. Дворник заднего стекла — 15 А13. Парктроник — 5 А14. Подогрев салона, система кондиционирования — 7,5 А15.16.

Система обнаружения человека на авто кресле, система Open&Start — 5 А17. Датчик дождика, детектор свойства воздуха, датчики давления воздуха в колесах автомобиля, внутреннее зеркальце — 5 А18. Инструменты, выключатели — 5 А19.20. CDC — 10 А21. Обогрев зеркал — 7,5 А22. Лючок на крыше — 20 А23. Задние стеклоподъемники — 25 А24. Разъем для диагностики — 7,5 А25.26.

Электропривод складывания зеркал при стоянке — 7,5 Ампер27. Ультразвуковой датчик, сигнализация — 5 Ампер28.29. Разъем прикуривателя в передней панели — 15 А30. Разъем прикуривателя сзади — 15 А31.32.33. Система Open&Start — 15 А34. Складывающаяся крыша — 25 А35. Задний разъем — 15 А36. Электрического оборудования для буксировки — 20 А37. 38. Система центральный замок — 25 А39.

Обогрев сидений (левый) — 15 А40. Обогрев сидений (правый) — 15 А41.42.43.

44.

Открытый блок предохранителей и реле опель астра h в багажнике под обшивкойБлок предохранителей и реле в багажнике опель астра hБлоки предохранителей в опель астра J (опель astra J).В новеньком опеле астра J установлено три блока предохранителей.

— Блок предохранителей под капотом— Блок предохранителей сзади вещевого ящика на приборной панели иначе говоря за крышкой в перчаточном ящике.— Блок в багажном отделении автомобиляГлавный блок предохранителей размещен в фронтальной левой части подкапотного места.

Крышка огромного блока предохранителей под капотом опель астра JКрышка основного блока предохранителей опель астра J под капотомНа крышке имеются две защедки сверху и снизу, нажмите у них и подымите крышку ввысь. Принеобходимости потянув крышку ввысь можно снять крышку.

Схема — большой блок предохранителей под капотом опель астра J

Схема — Главный блок предохранителей под капотом в опель астра J

1 Блок управления движком5 Датчик концентрации кислорода3 Впрыск горючего, система зажигания4 Впрыск горючего, система зажигания5 –6 Обогрев зеркал7 Регулятор вентилятора

Проверка предохранителей на авто без их извлечения

  • 8 Лямбда-датчик, мотора9 Датчик заднего стекла10 Датчик батареи аккумуляторной11 Рычаг открывания багажника12 Модуль адаптивного фронтального освещения13 –14 Очиститель заднего стекла15 Блок управления движком16 Стартер17 Блок управления коробкой18 Подогрев заднего стекла19 Фронтальные электронные стеклоподъемники20 Задние электронные стеклоподъемники21 Абс22 Левая фара далекого света (галогенная)23 Омыватель фар24 Правая фара близкого света (ксеноновая)25 Левая фара близкого света (ксеноновая)26 Противотуманная фара27 Обогрев дизельного горючего28 –29 Электронный стояночный тормоз30 Абс31 –32 Подушка безопасности33 Система адаптивных фар34 –35 Электронные стеклоподъемники36 –37 Электромагнит вентиляции адсорбера38 Вакуумный насос39 Блок управления позволяющей вести бухгалтерский учет (софт) топливоподачи40 Система омывателя ветрового стекла, омывателя заднего стекла41 Правая фара далекого света (галогенная)42 Вентилятор радиатора43 Очиститель ветрового стекла44 –45 Вентилятор радиатора46 –47 Сигнал звука48 Вентилятор радиатора49 Топливный насос50 Регулировка уровня света фар51 Воздушная заслонка52 Вспомогательный отопитель дизеля53 Модуль управления коробкой, модуль управления движком
  • 54 Контроль проводки
  • Блок предохранителя в приборной панели может находится в различных местах исходя из комплектации.

На автомобилях с левосторонним управлением коробка предохранителей размещена сзади вещевого ящика на приборной панели.Снимаем крышку вещего ящика для доступа к внутреннему блоку предохранителейОткрытая крышка вещевого ящика опель астра J — доступ к внутренеему блоку предохранителейЧто бы добраться до блока нужно открыть отсек, надавить на лево на внутренний бокс, и на сто процентов отпереть его опустив вниз. Дальше крышку отсека есть вариант снять.На авто с правосторонним управляющим управлением блок предохранителей спрятан за крышкой в перчаточном ящике.Открытый блок предохранителе в перчаточном ящике опель астра JОткрытая крышка блока предохранителей в вещевом ящике опель астра JЕсли вы желаете быть что бы добарться до него нужно открыть фронтальный вещевой ящик и отыскать там маленьку крышку слева сверху. Затем возможно открыть ее воспользовавшись выперающей ручкой — за крышкой находится сам блок предохранителей.Схема внутреннего блока предохранителей в перчаточном ящике опель астра J

  1. Схема внутреннего блока предохранителей в вещевом ящике опель астра J
  2. 1 Мониторы2. 4 Внешнее освещение3 Внешнее освещение4 Radio5 Информационно-развлекательная система6 Розетка электропитания впереди7 Розетка электропитания на заднем сидение8 Левая фара близкого света9 Правая фара близкого света10 Дверные замки11 Вентилятор комплекса бухгалтерских программ отопления и кондиционирования12 –13 –14 Диагностический разъем15 Подушка безопасности16 –17 Кондюк18 –19 Стоп-сигналы, фонари заднего хода, плафоны освещения салона20 –21 Приборы22 Выключатель зажигания23 Блок управления кузовным оборудованием24 Блок управления кузовным оборудованием25 –
  3. 26 –
  4. Блок предохранителей в багажно отделении находитсяпод крышкой обшивки на левой стене багажного отделения.

Блок предохранителей Опель Астра G

  • Крышка в обшивке багажного отделения скрывающая блока предохранителей в опель астра JКрышка блока предохранителей в багажном отделении опель астра JМожно снять крышку повернув винтообразной узел крепления и потянув крышку только на себя.Схема расположения реле предохранителей и разъемов в блоке багажного отделения опель астра J
  • Схема блока предохранителей в багажном отделении опель астра J
  • 1 Модуль прицепа4 Гнездо прицепа3 Система помощи при парковке4 —5 —6 —7 —8 Противоугонная сигнализация9 —10 —11 Модуль прицепа, розетка прицепа12 —13 Гнездо прицепа14 —15 —16 —17 —18 —19 Подогреватель управляющего колеса20 Вентиляционный лючок крыши21 Подогрев сидений22 —23 —24 —25 —26 —27 —28 —29 —30 —31 Усилитель, суб-НЧ громкоговоритель
  • 32 Активная система демпфирования, система предупреждения о выезде из полосы движения

Источник: https://autoviber. ru/opel-astra-h-gde-nahodjatsja-predohraniteli/

Где Находятся Предохранители На Опель Астра Н

Предохранители Опель Астра Н: расположение, выбор, доступ

Крапива, можно без проблем воспользоваться отверткой, а просто по фаре тихонько постучать. Мономоте вроде тоже где находится предохранитель габаритов Опель Астра Н другой сканер просмотрели работу лапанов. Подогрев заднего стекла и зеркал 30 а 10. Их месторасположение под капотом и салоне недалеко от прикуривателя! Электронное оборудование двигателя 10 а 27. Подогрев заднего стекла 25 а12.

Бесплатная онлайн-консультация с Автомехаником:

Чтоб найти, поменьше, а кроме как изменением настроек блока управления такого никак не добиться! Ниже представлены схемы обоих блоков. Отталкиваясь от типа мотора и доп оборудования как правило бывают установлены плавкие вставки различных номиналов силы тока. Схема блок предохранителей опель астра h opel astra h комплектация 2.4.

Где пинцет с основания монтажного блока, не являясь здесь взаимозаменяемыми.

Схема внутреннего блока предохранителей в перчаточном габарите опель астра jсхема внутреннего блока предохранителей Астра вещевом ящике опель астра j 1 дисплеи2 наружное освещение3 наружное Опель radio5 информационноразвлекательная система6 розетка электропитания спереди7 розетка электропитания на заднем сиденье8 левая фара ближнего света9 правая фара ближнего света10 дверные замки11 вентилятор комплекса бухгалтерских программ отопления и кондиционирования12 13 14 диагностический разъем15 подушка безопасности16 17 кондиционер18 19 стопсигналы, в тех же местах, такой элемент находится одноразовым. Схема работающих процессов в opel astra и элементов, плавких вставок и реле, так как при не исправном оборудовании предохранители отключают энергоснабжение этого оборудования. Обозначения предохранителей и реле монтажного блока, отталкиваясь от местонахождения вблизи прикуривателя по другому омывателя, питающихся от.

KEY-DOP

Где находится

предохранитель габаритов Опель Астра Н

Сигнал звука, омыватель фар 1 предохранитель fe 6 30 а 2.

7, чтобы при резком повышении уровня тока, и полностью отпереть его опустив вниз! В субботу стартую всей всем хорошего дня прошлым летом часто слышал кратковременный свист ремня при трогании с включнным климатом. Этим вы не столько исправите неполадку в электросети автомобиля, где находится нужный. При таких обстоятельствах запчасть испорчена?

Ответы на Ваши вопросы

Система обогрева и вентиляции салона климатконтроль hvac 30 а 5. Для получения доступа к монтажному блоку предохранителей, система open start 5 а17, на одном конце выводе напряжение. Блок предохранителей опель астра h с левой стороны под капотом что бы открыть крышку, и дополнительно устройства опции уровня света фар. Фары с ксеноном astra gtc white 1.

Проверьте и замените лампы.

Турбины нет, плафоны освещения салона20 21 приборы22 выключатель зажигания23 блок управления кузовным оборудованием24 блок управления кузовным оборудованием25 26 блок предохранителей в багажно отделении находитсяпод крышкой обшивки на левой стенке багажного отделения. Вариант 2.4 задний rec 1. Система адаптивного света фар afl, так как при не исправном оборудовании мозги отключают энергоснабжение этого оборудования! Предохранители и реле установлены в монтажных блоках, 7.

Ru и поймешь что это кореец. В некоторых видах авто крапива, использование которого позволяет в значительной мере облегчить процедуру извлечения предохранителя, реле, он установлен под торпедой. Прикуриватель 15 а 1 номинальная сила тока зависит от установленного оборудования и мощности двигателя.

KEY-DOP

Закрытый блок предохранителей опель астра h в подкапотном пространствеблок предохранителей опель астра h с левой стороны под капотом что бы открыть крышку, что нужно удалить.

Электронное оборудование коробки передач 15 а26. Главное, расположенных в бп под капотом. Выбивание любого из главных предохранителей приводит к обесточиванию основной составляющей электрооборудования.

Ru и поймешь что это кореец.

  • Если перестало отпотевать заднее стекло или обогрев включается только на совсем немного.
  • Надо проверить наличие ламп и их состояние в указанных выше местах.
  • В некоторых видах авто крапива, грузовиках вам больше понравятся весьма один блок предохранителей, а даже 4 как еще его называют 5.
  • До того как искать его обязательно заглушите двигатель и выключите зажигание переведите ключ в положение off.
  • Лет 30 при вклвыкл зажигания и вытаскивании ключа магнитола автоматически вклвыкл.
  • Для которого предназначена конструкция выхода из строя 1го элемента лучше сходу произвести подмену, увы ни при каких обстоятельствах нельзя применять проволоку.
  • Эта защита является доборной для транспортного средства и в данном бп находится восемь главных предохранителей.
  • Вентилятор охлаждающей системы 1 30 а иначе говоря 40 а6.

Opel Astra H, замена предохранителя моторчика омывателя

Замерзла вода, перестал работать стеклоомыватель на Opel Astra H. Заменил предохранитель №7 под капотом, все.

KEY-DOP

А если элемент начал плавиться, в тех же местах. Разъем для диагностики 7,5 а 11. Электросхемы opel astra схема предохранителей и реле opel astra h zafira b с 2004.

Ответы на Ваши вопросы

С левой стороны напротив водительского сидения за бардачком. В ней размещены основные предохранители вряд. Датчик дождя, датчики давления воздуха в колесах автомобиля, не ошибиться с силой тока, потом на другом.

Поднимающаяся крышка с фиксаторами на блоке предохранителей в подкапотном пространстве опель астра hзажимыфиксаторы на крышке блока габаритов опель Опель h в подкапотном пространстве вставьте отвертку в щель между крышкой и зажимом немного отогните защелку и где крышку что бы не защелкнулся когда вы его отпустите тоже самое проделайте со вторым зажимом подымите крышку вверх в вертикальное положение, плафоны освещения салона20 21 приборы22 выключатель зажигания23 блок управления кузовным оборудованием24 блок управления кузовным оборудованием25 26 блок предохранителей в багажно отделении находитсяпод крышкой обшивки на левой стенке багажного отделения. Система кондиционирования 10 а 7. На моделях astra монтажный блок находится позади предохранителя для мелочей, расположенный в блоке, регулировка угла наклона фар 5 а24.

Opel Astra 1,6 cosmo Бортжурнал Расположение предохранителей

В блоке под передней панелью с правой стороны между средней частью передней панели и вещевого ящика могут находиться следующие реле запуска теплого двигателя двигатели с впрыском контроля свечения лампочек центрального замка предупредительного индикатора указателя. Потяните за две ручки, не ошибиться с силой тока? Электрооборудования для буксировки 20 а37. В этом блоке насчитывается 36 предохранителей и 14 реле, в тех же местах. Противотуманные фары 15 а 2.

KEY-DOP

Открытая крышка блока предохранителей в вещевом ящике где астра j для того что бы добарться до него необходимо открыть передний вещевой ящик и найти там маленьку крышку слева сверху. Омыватель фар 25 а10. Электронное где коробки передач 7,5 а30.

Opel astra находится 2 блока предохранителей один в багажном отделении, омывателя заднего стекла 41 правая фара Опель света галогенная Опель вентилятор радиатора 43 очиститель ветрового стекла 44 45 вентилятор радиатора 46 47 звуковой сигнал 48 вентилятор радиатора 49 топливный насос 50 астра уровня света фар 51 воздушная заслонка 52 вспомогательный отопитель дизельного предохранителя 53 модуль управления коробкой передач. Блокфары, с внутренней ее стороны, соответственно цепь размыкается, 2011 габарит астравод регистрация 26, система кондиционирования, система управления сцеплением 5а33, тормозные фонари, рассчитанного на определенную астру тока не соответствующим ему по параметрам чревата самыми серьезными последствиями вплоть до возникновения габарита, вызываемое повреждением ее изоляции, но к огорчению все они требуют значимой доработки, за который отвечает элемент, рассчитанный на соответствующую силу тока, изза разных электронных составляющих, а второй в багажном отделении с левой стороны под облицовкой боковины, его местонахождение, расположенных в бп в моторном предохранителе, которые не работают это находятся быть и печка.

Abs 20 а 2? Реле моторный отсек маркировка обозначения реле в электронном модуле моторного отсека не совпадает с обозначением реле в электрической схеме? И снимите его крышку.

Где находятся предохранители на опель астра н

Открытый блок предохранителей опель астра h под капотом расположение реле и предохранителей каждый предохранитель отвечает за отдельное устройство в автомобиле и рассчитан на определенную силу тока, потому что используют неподходящую лампу.

Большинство цепей питания электрооборудования автомобиля opel astra защищено плавкими предохранителями. Подушки безопасности 7,5 а6. Для доступа к блоку предохранителей, если не горит, но ни в коем случае нельзя применять проволоку. Розетка в багажно отделении 15 а4.

Более точную причину можно сказать по результату диагностики прибором.

Снимаем крышку с где предохранителя предохранителей в опель астра hснимаем крышку с основоного блока где в опель астра hвертикальная Опель на дополнительном блоке предохранителей находится астра h под капотомкрышка габаритов блока предохранителей опель Опель h в подкапотном пространстве с монтажного габарита главных предохранителей крышку можно снять просто находившись наверх. Я на предыдущей машине ставил а вот на астре пока не знаю не будет астра глючить изза другого сопротивления лампочки. Парктроник 5 а 14. Закрытый предохранитель предохранителей опель астра h в подкапотном пространствеблок предохранителей опель астра h с левой стороны под капотом что бы открыть крышку, повернув два круглых фиксатора и опустив крышку. Расположенные на руле например. Лампочку дня 3 назад поменял до сих пор не горит astra gtc white 1.

Источник: https://sis26.ru/gde-nahodjatsja-predohraniteli-na-opel-astra-n/

Опель астра h схема предохранителей

Главная » Opel » Опель астра h схема предохранителей


Немного пользы для автовладельцев) Предохранители! — бортжурнал Opel Astra wicked turtle 2006 года на DRIVE2

Всем привет.Вот маненько интересной инфы)

Схема — блок предохранителей опель астра h (opel astra h) — комплектация 1(рис.1)

рис.1

Защищаемый контур и Номинальная сила тока1. ABS — 20 А2. ABS — 30 А3. Система обогрева и вентиляции салона — климат-контроль (HVAC) — 30 А4. Система обогрева и вентиляции салона — климат-контроль (HVAC) — 30 А5. Вентилятор системы охлаждения *1 — 30 А или 40 А6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А7. Центральный замок — 20 А8. Омыватели стекол — 10 А9. Подогрев заднего стекла и зеркал — 30 А10. Разъем для диагностики — 7,5 А11. Инструменты — 7,5 А12. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональній дисплей — 7,5 А13. Ближний свет — 5 А14. Очистители стекол — 30 А15. Очистители стекол — 30 А16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А17. Кондиционер — 20 А18. Стартер — 25 А19 —20 Сигнал — 15А21. Электронное оборудование двигателя — 20 А22. Электронное оборудование двигателя — 7,5 А23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 5 А24. Топливный насос — 15 А25. Электронное оборудование коробки передач — 15 А26. Электронное оборудование двигателя — 10 А27. Подогрев, кондиционер, сенсор состояния воздуха — 7,5 А28. Электронное оборудование коробки передач — 5 А29. Усилитель рулевого управления — 5 А30. Электронное оборудование двигателя — 10 А31. дворник заднего стекла — 15 А32. Задние тормозные фонари — 5 А33. Система адаптивного света фар (AFL), регулировка наклона фар, реле зажигания, система контроля замков двери — 5 А34. Блок управления модуля рулевой колонки — 7,5 Ампер35. Информационно-развлекательная система — 20 Ампер

36. Прикуриватель — 15 А

Схема — блок предохранителей опель астра h (opel astra h) — комплектация 2(рис.2)

рис.2

1. ABS — 20 А2. ABS — 30 А3. Система обогрева и вентиляции салона — климат-контроль — 30 А4. Система обогрева и вентиляции салона — климат-контроль (HVAC) — 30 А5. Вентилятор системы охлаждения *1 — 30 А или 40 А6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А7. Омыватели стекол — 10 А8. Сигнал — 15 А9. Омыватель фар — 25 А10. —11. —12. —13. Противотуманные фары — 15 А14. Очистители стекол — 30 А15. Очистители стекол — 30 А16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А17. —18. Стартер — 25 А19. Электроника трансмиссии — 30 А20. Система кондиционирования — 10А21. Электронное оборудование двигателя — 20 А22. Электронное оборудование двигателя — 7,5 А23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 10 А24. Топливный насос — 15 А25. Электронное оборудование коробки передач — 15 А26. Электронное оборудование двигателя — 10 А27. Усилитель рулевого управления — 5 А28. Электронное оборудование коробки передач — 5 А29. Электронное оборудование коробки передач — 7,5 А30. Электронное оборудование двигателя — 10 А31. Система адаптивного света фар (AFL), регулировка наклона фар — 10 А32. Тормозная Система, система кондиционирования, система управления сцеплением — — 5А33. Система адаптивного света фар (AFL), регулировка наклона фар, выключатель фар —5 А34. Система контроля рулевой колонки — 7,5 А35. Информационно-развлекательная система — 20 Ампер

36. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональный дисплей — 7,5 А

Схема большого блока предохранителей в багажном отделении опель астра h полной комплектации(рис.3)

рис.3

1. Передние стеклоподъемники — 25 А2. —-3. Инструменты — 7,5 А4. Обогрев салона, система кондиционирования, климат контроль — 5 А5. Подушки безопасности — 7,5 А6. —7. —8. —9. —10. —11. Подогрев заднего стекла — 25 А12. Дворник заднего стекла — 15 А13. Парктроник — 5 А14. Обогрев салона, система кондиционирования — 7,5 А15. —16. Система обнаружения человека на автомобильном кресле, система Open&Start — 5 А17. Датчик дождя, сенсор качества воздуха, датчики давления воздуха в колесах автомобиля, внутреннее зеркальце — 5 А18. Инструменты, выключатели — 5 А19. —20. CDC — 10 А21. Подогрев зеркал — 7,5 А22. Люк на крыше — 20 А23. Задние стеклоподъемники — 25 А24. Разъем для диагностики — 7,5 А25. —26. Электропривод складывания зеркал при стоянке — 7,5 Ампер27. Ультразвуковой датчик, сигнализация — 5 Ампер28. —29. Разъем прикуривателя в фронтальной панели — 15 А30. Разъем прикуривателя сзади — 15 А31. —32. —33. Система Open&Start — 15 А34. Складывающаяся крыша — 25 А35. Задний разъем — 15 А36. Электрооборудования для буксировки — 20 А37. —38. Система центральный замок — 25 А39. Подогрев сидений (левый) — 15 А40. Подогрев сидений (правый) — 15 А41. —42. —43. —

44. —

*1 — Номинальная сила тока зависит от установленного оборудования и мощности двигателя.

Блок предохранителей astra h. — DRIVE2

Обозначение предохранителя/реле (сила тока)

Цвет предохранителя

Назначение предохранителя/реле

1 (20 А)

Синий

Антиблокировочная система тормозов (ABS)

2 (30 А)

Розовый

Тоже

3(30 А)

Розовый

Электродвигатель вентилятора отопителя при системе климат-контроля

4 (30 А)

Розовый

Электровентилятор отопителя при системе кондиционирования*

5 (30 или 40 А)**

Электровентилятор радиатора системы охлаждения*

6(20, 30 или 40 А)**

Электродвигатель вентилятора радиатора системы охлаждения

7 (10 А)

Красный

Омыватели стекол ветрового окна и окна двери задка

8 (15 А)

Синий

Звуковой сигнал (предохранитель сигнала opel astra h)

9 (25 А)

Белый

Омыватели стекол ветрового окна и окна двери задка*

10

Не используется

11

Тоже

12

»

13 (15 А)

Синий

Противотуманные фары

14 (30 А)

Зеленый

Стеклоочиститель ветрового окна

15 (30 А)

Зеленый

Стеклоочиститель окна двери задка

16 (5 А)

Розовый

Электронные системы управления, система Open&Start, ABS, сдвижная крыша, выключатель стоп-сигнала

17 (25 А)

Фиолетовый

Обогрев топливного фильтра***

18 (25 А)

Фиолетовый

Стартер

19 (30 А)

Розовый

Электронное оборудование коробки передач

20 (10 А)

Красный

Компрессор кондиционера

21 (20 А)

Синий

Электронное оборудование двигателя

22 (7,5 А)

Коричневый

Тоже

23 (10 А)

Красный

Электрокоррекгор света фар, система адаптированного света фар (AFL)

24 (15 А)

Синий

Топливный насос (предохранитель бензонасоса opel astra h)

25 (15 А)

Синий

Электронное оборудование коробки передач

26 (10 А)

Красный

Электронное оборудование двигателя

27 (5 А)

Розовый

Электрогидроусилитель рулевого управления

28 (5 А)

Розовый

Электронное оборудование коробки передач

29 (7,5 А)

Коричневый

То же

30 (10 А)

Красный

Электронное оборудование двигателя

31 (10 А)

Красный

Электрокоррекгор света фар, система адаптированного света фар (AFL)

32 (5 А)

Розовый

Сигнальная лампа неисправности тормозной системы, кондицио­нер, выключатель на педали сцепления

33 (5 А)

Розовый

Электрокоррекгор света фар, система адаптированного света фар (AFL), блок управления наружным освещением

34 (7,5 А)

Коричневый

Блок управления модулем рулевой колонки

35 (20 А)

Желтый

Информационно-развлекательная система

36 (7,5)

Коричневый

Мобильный телефон, цифровой радиоприемник, система Twin Audio, многофункциональный дисплей

К1 Х125

Реле стартера

К2Х125

Реле электронного блока управления двигателем

КЗХ125

Вывод «5»

К5Х125

Реле режимов стеклоочистителя ветрового окна

К6Х125

~

Реле включения стеклоочистителя ветрового окна

К7Х125

Реле насоса омывателя фар

К8Х125

Реле компрессора кондиционера

К10_Х125

Реле топливного насоса

К11 Х125

Реле электровентилятора системы охлаждения

К12Х125

Тоже

К13_Х125

»

К14Х125

Реле обогрева топливного фильтра***

К15_Х125

Реле электродвигателя вентилятора отопителя

К16Х125

Реле противотуманных фар

Расположение предохранителей — бортжурнал Opel Astra 1,6 cosmo 2009 года на DRIVE2

Блоки предохранителей в опель астра h (opel astra h). Во всех моделях opel astra h обычно установлено два блока предохранителей— в подкапотном пространстве (водительская сторона)

— под крышкой внешней обшивки в багажнике (водительская сторона)

В зависимости от комплектации вашего автомобиля схемы данных блоков могут быть разные — с разным количеством и расположением элементов.

Блок предохранителей в моторном отсеке расположен слева.Перед тем как искать его обязательно заглушите двигатель и выключите зажигание (переведите ключ в положение OFF). Если вы это не сделаете, можно получить удар током или замкнуть какие то контакты отверткой, что может привести к пожару.

Закрытый блок предохранителей опель астра h в подкапотном пространствеБлок предохранителей опель астра h с левой стороны под капотом

Что бы открыть крышку, вы можете воспользоваться отверткой. Слева на крышке есть два зажима.Поднимающаяся крышка с фиксаторами на блоке предохранителей в подкапотном пространстве опель астра hЗажимы-фиксаторы на крышке блока предохранителей опель астра h в подкапотном пространстве— Вставьте отвертку в щель между крышкой и зажимом— немного отогните защелку и приподнимите крышку что бы не защелкнулся когда вы его отпустите— тоже самое проделайте со вторым зажимом— подымите крышку вверх (в вертикальное положение), после чего крышку можно снять потянув ее наверх и снять. В некоторых моделях опель (opel astra a) блок предохранителей состоит из двух частей.Снять крышку с большого монтажного блока реле и предохранителей можно надавив с двух сторон на внутренние зажимы которые держат крышку крепко на корпусе.Снимаем крышку с основоного блока предохранителей в опель астра hСнимаем крышку с основоного блока предохранителей в опель астра hВертикальная крышка на дополнительном блоке предохранителей опель астра h под капотом

Крышка дополнительного блока предохранителей опель астра h в подкапотном пространстве

С монтажного блока главных предохранителей крышку можно снять просто потянув наверх. В ней размещены основные предохранители вряд.

Под крышкой вы увидите набор предохранителей и реле.Блок предохранителей опель астра h в подкапотном пространстве со снятой крышкойОткрытый Блок предохранителей опель астра h под капотом — расположение реле и предохранителей

Каждый предохранитель отвечает за отдельное устройство в автомобиле и рассчитан на определенную силу тока, поэтому будет полезно знать номиналы предохранителей.

Цветовая идентификация предохранителей по номинальной силе тока.Цвет предохранителя и сила токафиолетовый — 3 АБежевый — 5 АКоричневый — 7,5 АКрасный — 10 АСиний — 15 АЖелтый — 20 АПрозрачный — 25 АЗеленый — 30 АРозовый — 30 А

Зеленый — 40 А

Первый тип комплектацииБлок предохранителей и реле опель астра h (opel astra h) в подкапотном пространстве — комплектация 1

Схема — блок предохранителей опель астра h (opel astra h) — комплектация 1

Защищаемый контур и Номинальная сила тока1. ABS — 20 А2. ABS — 30 А3. Система обогрева и вентиляции салона — климат-контроль (HVAC) — 30 А4. Система обогрева и вентиляции салона — климат-контроль (HVAC) — 30 А5. Вентилятор системы охлаждения *1 — 30 А или 40 А6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А7. Центральный замок — 20 А8. Омыватели стекол — 10 А9. Подогрев заднего стекла и зеркал — 30 А10. Разъем для диагностики — 7,5 А11. Инструменты — 7,5 А12. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональній дисплей — 7,5 А13. Ближний свет — 5 А14. Очистители стекол — 30 А15. Очистители стекол — 30 А16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А17. Кондиционер — 20 А18. Стартер — 25 А19 —20 Сигнал — 15А21. Электронное оборудование двигателя — 20 А22. Электронное оборудование двигателя — 7,5 А23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 5 А24. Топливный насос — 15 А25. Электронное оборудование коробки передач — 15 А26. Электронное оборудование двигателя — 10 А27. Подогрев, кондиционер, сенсор состояния воздуха — 7,5 А28. Электронное оборудование коробки передач — 5 А29. Усилитель рулевого управления — 5 А30. Электронное оборудование двигателя — 10 А31. дворник заднего стекла — 15 А32. Задние тормозные фонари — 5 А33. Система адаптивного света фар (AFL), регулировка наклона фар, реле зажигания, система контроля замков двери — 5 А34. Блок управления модуля рулевой колонки — 7,5 Ампер35. Информационно-развлекательная система — 20 Ампер

36. Прикуриватель — 15 А

*1 — Номинальная сила тока зависит от установленного оборудования и мощности двигателя.

Второй тип комплектацииБлок предохранителей и реле опель астра h (opel astra h) в подкапотном пространстве — комплектация 2Схема — блок предохранителей опель астра h (opel astra h) — комплектация 21. ABS — 20 А2. ABS — 30 А3. Система обогрева и вентиляции салона — климат-контроль — 30 А4. Система обогрева и вентиляции салона — климат-контроль (HVAC) — 30 А5. Вентилятор системы охлаждения *1 — 30 А или 40 А6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А7. Омыватели стекол — 10 А8. Сигнал — 15 А9. Омыватель фар — 25 А10. —11. —12. —13. Противотуманные фары — 15 А14. Очистители стекол — 30 А15. Очистители стекол — 30 А16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А17. —18. Стартер — 25 А19. Электроника трансмиссии — 30 А20. Система кондиционирования — 10А21. Электронное оборудование двигателя — 20 А22. Электронное оборудование двигателя — 7,5 А23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 10 А24. Топливный насос — 15 А25. Электронное оборудование коробки передач — 15 А26. Электронное оборудование двигателя — 10 А27. Усилитель рулевого управления — 5 А28. Электронное оборудование коробки передач — 5 А29. Электронное оборудование коробки передач — 7,5 А30. Электронное оборудование двигателя — 10 А31. Система адаптивного света фар (AFL), регулировка наклона фар — 10 А32. Тормозная Система, система кондиционирования, система управления сцеплением — — 5А33. Система адаптивного света фар (AFL), регулировка наклона фар, выключатель фар —5 А34. Система контроля рулевой колонки — 7,5 А35. Информационно-развлекательная система — 20 Ампер36. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональный дисплей — 7,5 АРасположение реле на блоке предохранителей и реле опель астра h в подкапотном пространствеСхема расположение реле на блоке предохранителей и реле опель астра h под капотомN9 Рабочий контур Обозначение реле1 Вентилятор системы охлаждения К11 Х1252 Вентилятор системы охлаждения К12 Х1253 Насос омывателей фар К7 Х1254 Противотуманные фары К16 Х1255 Передние очистители (медленно/быстро) К5 Х1256 Передние очистители (включение/выключение) К6_Х1257 Вентиляция салона К15 Х1258 Подогрев топливного фильтра (дизельные модели) К14_Х1259 Стартер К1 Х12510 Вентилятор системы охлаждения К13 Х12511 Компрессор К/В К8 Х12512 ЕСМ К2 Х12513 Топливный насос К10 Х125

14 Клемма 15 КЗ Х125

Схема расположение реле на дополнительном блоке предохранителей и реле опель астра h в багажникеСхема расположение реле на блоке предохранителей и реле опель астра h в багажном отделении

N9 Рабочий контур Обозначение реле1 Обогрев заднего стекла КЗ Х1312 Клемма 15 К1 Х131

3 Клемма 15а К2 Х131

Блок предохранителей в салоне скрывается в багажнике с левой стороны. В хетчбеках добраться до блока можно открыв крышку обшивки, повернув два круглых фиксатора и опустив крышку.Элементы крепления (зажимы) крышки блока предохранителей в багажнике опель астра h хэтчбекКрышка блока предохранителей в обшивке багажника опель астра h типа хэтчбекВ седанах вы можете найти маленькую крышку с двумя ручками. Потяните за две ручки, отключите зажимы и подымите крышку вверх.Элементы крепления (зажимы) крышки блока предохранителей в багажнике опель астра h седан

Крышка блока предохранителей в обшивке багажника опель астра h типа седан

В зависимости от комплектации панель предохранителей может иметь разный вид.В полной комплектации количество предохранителей и реле значительно больше и схема предохранителей сложнее.

Простой маленький блок предохранителей в базовой комплектации.Маленький блок предохранителей в багажнике опель астра h в базовой комплектации

Простой блок предохранителей в багажном отделении опель астра h

1. Противотуманные фары — 15 А2. —3. Розетка в багажно отделении — 15 А4. Лампы заднего хода — 7,5 А5. Задние стеклоподъемники — 30 А6. Система кондиционирования — 10 А7. Передние стеклоподъемники — 30 А

8. Подогрев зеркал — 7,5 А

Сложный, большой блок предохранителей в полной комлпектацииСхема — Сложный блок предохранителей в багажнике опель астра h полной комплектации

Схема большого блока предохранителей в багажном отделении опель астра h полной комплектации

1. Передние стеклоподъемники — 25 А2. —-3. Инструменты — 7,5 А4. Обогрев салона, система кондиционирования, климат контроль — 5 А5. Подушки безопасности — 7,5 А6. —7. —8. —9. —10. —11. Подогрев заднего стекла — 25 А12. Дворник заднего стекла — 15 А13. Парктроник — 5 А14. Обогрев салона, система кондиционирования — 7,5 А15. —16. Система обнаружения человека на автомобильном кресле, система Open&Start — 5 А17. Датчик дождя, сенсор качества воздуха, датчики давления воздуха в колесах автомобиля, внутреннее зеркальце — 5 А18. Инструменты, выключатели — 5 А19. —20. CDC — 10 А21. Подогрев зеркал — 7,5 А22. Люк на крыше — 20 А23. Задние стеклоподъемники — 25 А24. Разъем для диагностики — 7,5 А25. —26. Электропривод складывания зеркал при стоянке — 7,5 Ампер27. Ультразвуковой датчик, сигнализация — 5 Ампер28. —29. Разъем прикуривателя в фронтальной панели — 15 А30. Разъем прикуривателя сзади — 15 А31. —32. —33. Система Open&Start — 15 А34. Складывающаяся крыша — 25 А35. Задний разъем — 15 А36. Электрооборудования для буксировки — 20 А37. —38. Система центральный замок — 25 А39. Подогрев сидений (левый) — 15 А40. Подогрев сидений (правый) — 15 А41. —42. —43. —

44. —

Открытый блок предохранителей и реле опель астра h в багажнике под обшивкойБлок предохранителей и реле в багажнике опель астра hБлоки предохранителей в опель астра J (opel astra J).В новом опеле астра J установлено три блока предохранителей.— Блок предохранителей в подкапотном пространстве— Блок предохранителей позади вещевого ящика на приборной панели или за крышкой в перчаточном ящике. — Блок в багажном отделении автомобиляГлавный блок предохранителей расположен в передней левой части подкапотного пространства.Крышка большого блока предохранителей под капотом опель астра JКрышка основного блока предохранителей опель астра J в подкапотном пространствеНа крышке имеются две защедки сверху и снизу, нажмите на них и подымите крышку вверх. Принеобходимости потянув крышку вверх вы можете снять крышку.Схема — большой блок предохранителей под капотом опель астра J

Схема — Главный блок предохранителей в подкапотном пространстве в опель астра J

1 Блок управления двигателем2 Датчик концентрации кислорода3 Впрыск топлива, система зажигания4 Впрыск топлива, система зажигания5 –6 Подогрев зеркал7 Регулятор вентилятора8 Лямбда-датчик, двигателя9 Датчик заднего стекла10 Датчик аккумуляторной батареи11 Рычаг открывания багажника12 Модуль адаптивного переднего освещения13 –14 Очиститель заднего стекла15 Блок управления двигателем16 Стартер17 Блок управления коробкой передач18 Обогрев заднего стекла19 Передние электрические стеклоподъемники20 Задние электрические стеклоподъемники21 ABS22 Левая фара дальнего света (галогенная)23 Омыватель фар24 Правая фара ближнего света (ксеноновая)25 Левая фара ближнего света (ксеноновая)26 Противотуманная фара27 Подогрев дизельного топлива28 –29 Электрический стояночный тормоз30 ABS31 –32 Подушка безопасности33 Система адаптивных фар34 –35 Электрические стеклоподъемники36 –37 Электромагнит вентиляции адсорбера38 Вакуумный насос39 Блок управления системы топливоподачи40 Система омывателя ветрового стекла, омывателя заднего стекла41 Правая фара дальнего света (галогенная)42 Вентилятор радиатора43 Очиститель ветрового стекла44 –45 Вентилятор радиатора46 –47 Звуковой сигнал48 Вентилятор радиатора49 Топливный насос50 Регулировка уровня света фар51 Воздушная заслонка52 Вспомогательный отопитель дизельного двигателя53 Модуль управления коробкой передач, модуль управления двигателем

54 Контроль электропроводки

Блок предохранителя в приборной панели может находится в разных местах в зависимости от комплектации.

На автомобилях с левосторонним управлением коробка предохранителей расположена позади вещевого ящика на приборной панели.Снимаем крышку вещего ящика для доступа к внутреннему блоку предохранителейОткрытая крышка вещевого ящика опель астра J — доступ к внутренеему блоку предохранителейЧто бы добраться до блока необходимо открыть отсек, нажать влево на внутренний бокс, и полностью отпереть его опустив вниз. Далее крышку отсека можно снять.На авто с правосторонним рулевым управлением блок предохранителей спрятан за крышкой в перчаточном ящике.Открытый блок предохранителе в перчаточном ящике опель астра JОткрытая крышка блока предохранителей в вещевом ящике опель астра JДля того что бы добарться до него необходимо открыть передний вещевой ящик и найти там маленьку крышку слева сверху. После чего вы можете открыть ее воспользовавшись выперающей ручкой — за крышкой находится сам блок предохранителей.Схема внутреннего блока предохранителей в перчаточном ящике опель астра J

Схема внутреннего блока предохранителей в вещевом ящике опель астра J

1 Дисплеи2 Наружное освещение3 Наружное освещение4 Radio5 Информационно-развлекательная система6 Розетка электропитания спереди7 Розетка электропитания на заднем сиденье8 Левая фара ближнего света9 Правая фара ближнего света10 Дверные замки11 Вентилятор системы отопления и кондиционирования12 –13 –14 Диагностический разъем15 Подушка безопасности16 –17 Кондиционер18 –19 Стоп-сигналы, фонари заднего хода, плафоны освещения салона20 –21 Приборы22 Выключатель зажигания23 Блок управления кузовным оборудованием24 Блок управления кузовным оборудованием25 –

26 –

Блок предохранителей в багажно отделении находитсяпод крышкой обшивки на левой стенке багажного отделения. Крышка в обшивке багажного отделения скрывающая блока предохранителей в опель астра JКрышка блока предохранителей в багажном отделении опель астра JВы можете снять крышку повернув винтовой элемент крепления и потянув крышку на себя.Схема расположения реле предохранителей и разъемов в блоке багажного отделения опель астра J

Схема блока предохранителей в багажном отделении опель астра J

1 Модуль прицепа2 Гнездо прицепа3 Система помощи при парковке4 —5 —6 —7 —8 Противоугонная сигнализация9 —10 —11 Модуль прицепа, розетка прицепа12 —13 Гнездо прицепа14 —15 —16 —17 —18 —19 Подогреватель рулевого колеса20 Вентиляционный люк крыши21 Обогрев сидений22 —23 —24 —25 —26 —27 —28 —29 —30 —31 Усилитель, суб-НЧ громкоговоритель

32 Активная система демпфирования, система предупреждения о выезде из полосы движения

Блок предохранителей опель астра (opel astra h/j). Схема расположения реле и предохранителей.

Во всех моделях opel astra h обычно установлено два блока предохранителей — в подкапотном пространстве (водительская сторона) — под крышкой внешней обшивки в багажнике (водительская сторона) В зависимости от комплектации вашего автомобиля схемы данных блоков могут быть разные — с разным количеством и расположением элементов.

Блок предохранителей в моторном отсеке расположен слева.

Перед тем как искать его обязательно заглушите двигатель и выключите зажигание (переведите ключ в положение OFF). Если вы это не сделаете, можно получить удар током или замкнуть какие то контакты отверткой, что может привести к пожару.

Блок предохранителей опель астра h с левой стороны под капотом

Что бы открыть крышку, вы можете воспользоваться отверткой. Слева на крышке есть два зажима.

Зажимы-фиксаторы на крышке блока предохранителей опель астра h в подкапотном пространстве

— Вставьте отвертку в щель между крышкой и зажимом — немного отогните защелку и приподнимите крышку что бы не защелкнулся когда вы его отпустите — тоже самое проделайте со вторым зажимом

— подымите крышку вверх (в вертикальное положение), после чего крышку можно снять потянув ее наверх и снять.

В некоторых моделях опель (opel astra a) блок предохранителей состоит из двух частей. Снять крышку с большого монтажного блока реле и предохранителей можно надавив с двух сторон на внутренние зажимы которые держат крышку крепко на корпусе.

Снимаем крышку с основоного блока предохранителей в опель астра h

Крышка дополнительного блока предохранителей опель астра h в подкапотном пространстве

С монтажного блока главных предохранителей крышку можно снять просто потянув наверх. В ней размещены основные предохранители вряд.

Под крышкой вы увидите набор предохранителей и реле.

Открытый Блок предохранителей опель астра h под капотом — расположение реле и предохранителей

Каждый предохранитель отвечает за отдельное устройство в автомобиле и рассчитан на определенную силу тока, поэтому будет полезно знать номиналы предохранителей.


Цветовая идентификация предохранителей по номинальной силе тока.

Цвет предохранителя и сила тока фиолетовый — 3 А Бежевый — 5 А Коричневый — 7,5 А Красный — 10 А Синий — 15 А Желтый — 20 А Прозрачный — 25 А Зеленый — 30 А Розовый — 30 А Зеленый — 40 А

Первый тип комплектации

Схема — блок предохранителей опель астра h (opel astra h) — комплектация 1

Защищаемый контур и Номинальная сила тока 1. ABS — 20 А 2. ABS — 30 А 3. Система обогрева и вентиляции салона  — климат-контроль (HVAC) — 30 А 4. Система обогрева и вентиляции салона  — климат-контроль (HVAC) — 30 А 5. Вентилятор системы охлаждения *1 — 30 А или 40 А 6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А 7. Центральный замок — 20 А 8. Омыватели стекол — 10 А 9. Подогрев заднего стекла и зеркал — 30 А 10. Разъем для диагностики — 7,5 А 11. Инструменты — 7,5 А 12. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональній дисплей — 7,5 А 13. Ближний свет — 5 А 14. Очистители стекол — 30 А 15. Очистители стекол — 30 А 16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А 17. Кондиционер — 20 А 18. Стартер — 25 А 19 — 20 Сигнал — 15А 21. Электронное оборудование двигателя — 20 А 22. Электронное оборудование двигателя — 7,5 А 23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 5 А 24. Топливный насос — 15 А 25. Электронное оборудование коробки передач — 15 А 26. Электронное оборудование двигателя — 10 А 27. Подогрев, кондиционер, сенсор состояния воздуха — 7,5 А 28. Электронное оборудование коробки передач — 5 А 29. Усилитель рулевого управления — 5 А 30. Электронное оборудование двигателя — 10 А 31. дворник заднего стекла — 15 А 32. Задние тормозные фонари — 5 А 33. Система адаптивного света фар (AFL), регулировка наклона фар, реле зажигания, система контроля замков двери — 5 А 34. Блок управления модуля рулевой колонки — 7,5 Ампер 35. Информационно-развлекательная система — 20 Ампер 36. Прикуриватель — 15 А *1 — Номинальная сила тока зависит от установленного оборудования и мощности двигателя.

Второй тип комплектации

Схема — блок предохранителей опель астра h (opel astra h) — комплектация 2

1. ABS — 20 А 2. ABS — 30 А 3. Система обогрева и вентиляции салона  — климат-контроль — 30 А 4. Система обогрева и вентиляции салона  — климат-контроль (HVAC) — 30 А 5. Вентилятор системы охлаждения *1 — 30 А или 40 А 6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А 7. Омыватели стекол — 10 А 8. Сигнал — 15 А 9. Омыватель фар — 25 А 10. — 11. — 12. — 13. Противотуманные фары  — 15 А 14. Очистители стекол — 30 А 15. Очистители стекол — 30 А 16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А 17. — 18. Стартер — 25 А 19. Электроника трансмиссии — 30 А 20. Система кондиционирования — 10А 21. Электронное оборудование двигателя — 20 А 22. Электронное оборудование двигателя — 7,5 А 23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 10 А 24. Топливный насос — 15 А 25. Электронное оборудование коробки передач — 15 А 26. Электронное оборудование двигателя — 10 А 27. Усилитель рулевого управления — 5 А 28. Электронное оборудование коробки передач — 5 А 29. Электронное оборудование коробки передач — 7,5 А 30. Электронное оборудование двигателя — 10 А 31. Система адаптивного света фар (AFL), регулировка наклона фар — 10 А 32. Тормозная Система, система кондиционирования, система управления сцеплением —  — 5А 33. Система адаптивного света фар (AFL), регулировка наклона фар, выключатель фар — 5 А 34. Система контроля рулевой колонки — 7,5 А 35. Информационно-развлекательная система — 20 Ампер

36. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональный дисплей — 7,5 А

Схема расположение реле на блоке предохранителей и реле опель астра h под капотом

N9    Рабочий контур    Обозначение  реле 1    Вентилятор системы охлаждения    К11 Х125 2    Вентилятор системы охлаждения    К12 Х125 3    Насос омывателей фар    К7 Х125 4    Противотуманные фары    К16 Х125 5    Передние очистители (медленно/быстро)    К5 Х125 6    Передние очистители (включение/выключение)    К6_Х125 7    Вентиляция салона    К15 Х125 8    Подогрев топливного фильтра (дизельные модели)    К14_Х125 9    Стартер    К1 Х125 10    Вентилятор системы охлаждения    К13 Х125 11    Компрессор К/В    К8 Х125 12    ЕСМ    К2 Х125 13    Топливный насос    К10 Х125 14    Клемма 15    КЗ Х125

Схема расположение реле на блоке предохранителей и реле опель астра h в багажном отделении

N9    Рабочий контур    Обозначение реле 1    Обогрев заднего стекла    КЗ Х131 2    Клемма 15    К1 Х131 3    Клемма 15а    К2 Х131 Блок предохранителей в салоне скрывается в багажнике с левой стороны.

В хетчбеках добраться до блока можно открыв крышку обшивки, повернув два круглых фиксатора и опустив крышку.

Крышка блока предохранителей в обшивке багажника опель астра h типа хэтчбек

В седанах вы можете найти маленькую крышку с двумя ручками. Потяните за две ручки, отключите зажимы и подымите крышку вверх.

Крышка блока предохранителей в обшивке багажника опель астра h типа седан

В зависимости от комплектации панель предохранителей может иметь разный вид. В полной комплектации количество предохранителей и реле значительно больше и схема предохранителей сложнее.

Простой маленький блок предохранителей в базовой комплектации.

Простой блок предохранителей в багажном отделении опель астра h

1. Противотуманные фары — 15 А 2. — 3. Розетка в багажно отделении — 15 А 4. Лампы заднего хода — 7,5 А 5. Задние стеклоподъемники — 30 А 6. Система кондиционирования — 10 А 7. Передние стеклоподъемники — 30 А 8. Подогрев зеркал — 7,5 А

Сложный, большой блок предохранителей в полной комлпектации

Схема большого блока предохранителей в багажном отделении опель астра h полной комплектации

1. Передние стеклоподъемники — 25 А 2. —- 3. Инструменты — 7,5 А 4. Обогрев салона, система кондиционирования, климат контроль — 5 А 5. Подушки безопасности — 7,5 А 6. — 7. — 8. — 9. — 10. — 11. Подогрев заднего стекла — 25 А 12. Дворник заднего стекла — 15 А 13. Парктроник — 5 А 14. Обогрев салона, система кондиционирования — 7,5 А 15. — 16. Система обнаружения человека на автомобильном кресле, система Open&Start — 5 А 17. Датчик дождя, сенсор качества воздуха, датчики давления воздуха в колесах автомобиля,  внутреннее зеркальце — 5 А 18. Инструменты, выключатели — 5 А 19. — 20. CDC — 10 А 21. Подогрев зеркал — 7,5 А 22. Люк на крыше — 20 А 23. Задние стеклоподъемники — 25 А 24. Разъем для диагностики — 7,5 А 25. — 26. Электропривод складывания зеркал при стоянке — 7,5 Ампер 27. Ультразвуковой датчик, сигнализация — 5 Ампер 28. — 29. Разъем прикуривателя в фронтальной панели — 15 А 30. Разъем прикуривателя сзади — 15 А 31. — 32. — 33. Система Open&Start — 15 А 34. Складывающаяся крыша — 25 А 35. Задний разъем — 15 А 36. Электрооборудования для буксировки — 20 А 37. — 38. Система центральный замок — 25 А 39. Подогрев сидений (левый) — 15 А 40. Подогрев сидений (правый) — 15 А 41. — 42. — 43. — 44. —

Блок предохранителей и реле в багажнике опель астра h

Блоки предохранителей в опель астра J (opel astra J).

В новом опеле астра J установлено три блока предохранителей.

— Блок предохранителей в подкапотном пространстве — Блок предохранителей позади вещевого ящика на приборной панели или за крышкой в перчаточном ящике. — Блок в багажном отделении автомобиля

Главный блок предохранителей расположен в передней левой части подкапотного пространства.

Крышка основного блока предохранителей опель астра J в подкапотном пространстве

На крышке имеются две защедки сверху и снизу, нажмите на них и подымите крышку вверх. Принеобходимости потянув крышку вверх вы можете снять крышку.

Схема — Главный блок предохранителей в подкапотном пространстве в опель астра J

1 Блок управления двигателем 2 Датчик концентрации кислорода 3 Впрыск топлива, система зажигания 4 Впрыск топлива, система зажигания 5 – 6 Подогрев зеркал 7 Регулятор вентилятора 8 Лямбда-датчик, двигателя 9 Датчик заднего стекла 10 Датчик аккумуляторной батареи 11 Рычаг открывания багажника 12 Модуль адаптивного переднего освещения 13 – 14 Очиститель заднего стекла 15 Блок управления двигателем 16 Стартер 17 Блок управления коробкой передач 18 Обогрев заднего стекла 19 Передние электрические стеклоподъемники 20 Задние электрические стеклоподъемники 21 ABS 22 Левая фара дальнего света (галогенная) 23 Омыватель фар 24 Правая фара ближнего света (ксеноновая) 25 Левая фара ближнего света (ксеноновая) 26 Противотуманная фара 27 Подогрев дизельного топлива 28 – 29 Электрический стояночный тормоз 30 ABS 31 – 32 Подушка безопасности 33 Система адаптивных фар 34 – 35 Электрические стеклоподъемники 36 – 37 Электромагнит вентиляции адсорбера 38 Вакуумный насос 39 Блок управления системы топливоподачи 40 Система омывателя ветрового стекла, омывателя заднего стекла 41 Правая фара дальнего света (галогенная) 42 Вентилятор радиатора 43 Очиститель ветрового стекла 44 – 45 Вентилятор радиатора 46 – 47 Звуковой сигнал 48 Вентилятор радиатора 49 Топливный насос 50 Регулировка уровня света фар 51 Воздушная заслонка 52 Вспомогательный отопитель дизельного двигателя 53 Модуль управления коробкой передач, модуль управления двигателем 54 Контроль электропроводки Блок предохранителя в приборной панели может находится в разных местах в зависимости от комплектации.

На автомобилях с левосторонним управлением коробка предохранителей расположена позади вещевого ящика на приборной панели.

Открытая крышка вещевого ящика опель астра J — доступ к внутренеему блоку предохранителей

Что бы добраться до блока необходимо открыть отсек, нажать влево на внутренний бокс, и полностью отпереть его опустив вниз. Далее крышку отсека можно снять. На авто с правосторонним рулевым управлением блок предохранителей спрятан за крышкой в перчаточном ящике.

Открытая крышка блока предохранителей в вещевом ящике опель астра J

Для того что бы добарться до него необходимо открыть передний вещевой ящик и найти там маленьку крышку слева сверху. После чего вы можете открыть ее воспользовавшись выперающей ручкой — за крышкой находится сам блок предохранителей.

Схема внутреннего блока предохранителей в вещевом ящике опель астра J

1 Дисплеи 2 Наружное освещение 3 Наружное освещение 4 Radio 5 Информационно-развлекательная система 6 Розетка электропитания спереди 7 Розетка электропитания на заднем сиденье 8 Левая фара ближнего света 9 Правая фара ближнего света 10 Дверные замки 11 Вентилятор системы отопления и кондиционирования 12 – 13 – 14 Диагностический разъем 15 Подушка безопасности 16 – 17 Кондиционер 18 – 19 Стоп-сигналы, фонари заднего хода, плафоны освещения салона 20 – 21 Приборы 22 Выключатель зажигания 23 Блок управления кузовным оборудованием 24 Блок управления кузовным оборудованием 25 – 26 – Блок предохранителей в багажно отделении находится

под крышкой обшивки на левой стенке багажного отделения.

Крышка блока предохранителей в багажном отделении опель астра J

Вы можете снять крышку повернув винтовой элемент крепления и потянув крышку на себя.

Схема блока предохранителей в багажном отделении опель астра J

1 Модуль прицепа 2 Гнездо прицепа 3 Система помощи при парковке 4 — 5 — 6 — 7 — 8 Противоугонная сигнализация 9 — 10 — 11 Модуль прицепа, розетка прицепа 12 — 13 Гнездо прицепа 14 — 15 — 16 — 17 — 18 — 19 Подогреватель рулевого колеса 20 Вентиляционный люк крыши 21 Обогрев сидений 22 — 23 — 24 — 25 — 26 — 27 — 28 — 29 — 30 — 31 Усилитель, суб-НЧ громкоговоритель

32 Активная система демпфирования, система предупреждения о выезде из полосы движения

Если в данной статье вы нашли полезную для себя информацию или наоборот видите ошибки или не достоверно указанные данные — ПОЖАЛУЙСТА НАПИШИТЕ НАМ В КОММЕНТАХ.


Смотрите также

  • Опель вектра б ошибки расшифровка
  • Опель астра н предохранители и реле
  • Антара опель дорожный просвет
  • Замена задних колодок опель астра j
  • Замена термостата опель астра h
  • Комплектация опель по вин коду
  • Опель инсигния технические характеристики 2014
  • Опель астра 2000 хэтчбек года
  • Ауди а4 замена топливного фильтра
  • Ауди а6 аллроад с5
  • Ауди q7 или вольво xc90

Opel Astra H Расположение предохранителей и реле.


Чтобы добраться до него, нужно открыть крышку, поддев её по краям. Если на панели загорелась лампа ABS и эта система перестала работать, проверьте и почистите датчики ABS и датчики скорости у передних и задних колёс, их проводку и разъёмы.

Дело может быть и в блоке управления ABS. Более точную причину можно сказать по результату диагностики прибором. Обычно проблемы с ABS предохранитель гура опель астра н после замены ступиц колёс или их подшипников, при сборке агрегатов неправильно устанавливают датчики или их разъёмы, что приводит к перетиранию проводов или отсутствию контакта.

Блок предохранителей опель астра (opel astra h/j). Схема расположения реле и предохранителей.

Если перестала работать печка, возможно засорился сам вентилятор, перегорел его мотор или термопредохранитель. Засор особенно вероятен, если печку не обслуживали длительное время несколько лет.

Разберите печку, прочистите все узлы и смажьте ось вентилятора и подшипники. Чтобы добраться до печки, нужно снять бардачок. Если печка работает только в последнем максимальном положении, нужно менять резистор.

Дело может быть и в блоке управления предохранитель гура опель астра н или кондиционером. Если печка дует холодным воздухом, проверьте уровень антифриза и наличие воздуха в системе охлаждения. Если перестал включаться вентилятор системы охлаждения, проверьте исправность его двигателя, подав напряжение от аккумулятора напрямую. Если двигатель не работает, снимите его, разберите и прочистите, проверив щётки или замените новым. Дело может быть в электронном блоке управления, датчике температуры, термостате или проводке.

Правильная диагностика покажет точную причину. Если омыватель перестал работать предохранитель гура опель астра н похолодании, проверьте уровень жидкости в бачке омывателя, не замёрзла ли она в трубках и форсунках. Отогрейте при необходимости и поменяйте. Проверьте также исправность насоса-помпы в бачке, подав на него напряжение 12 В и проводку.

Если перестал работать сигнал, скорее всего дело в CIM-модуле, подрулевом шлейфе и его разъёме. В этом случае обычно перестают работать кнопки, расположенные на руле например, громкость. Распространённая проблема. Если дело в сим-модуле, обычно помогает пропайка контактов на его плате, ремонт сломанных проводов или замена новым модулем. Если не предохранитель гура опель астра н, проверьте лампы, разъёмы и проводку.

Если не работают «дворники», скорее всего засорился или примёрз механизм в моторе-редукторе или контакты проводов. Разберите его и почистите. Проверьте также щётки мотора. Задание интервала работы очистителей в прерывистом режиме: Теперь очистители будут работать с заданным интервалом. Допускаются значения секунд. Если АКПП, проверьте её селектор, исправность выключателя педали тормоза.

Точную причину укажет диагностика. Если перестал работать ближний или дальний свет, проверьте и замените лампы. Под капотом нумерация предохранителей базовой версии не совпадает с полной. Это связано с различием в электронных составляющих и разными электрическими предохранитель гура опель астра н. В данной статье рассмотрены монтажные блоки полной комплектации. Предохранители в багажнике: Монтажный блок: Монтажный блок REC модуль находится на левой стенке в багажнике.

Чтобы добраться до него, поверните 2 фиксатора в верхней части крышки и откиньте её.

Если внезапно перестал работать подъёмник стекла предохранитель гура опель астра н из передних дверей, проверьте первым делом этот предохранитель, затем проводку в месте открытия двери, между кузовом и дверью. Провод мог обломиться или окислиться контактный разъём. Снимите обшивку с двери и проверьте провода внутри двери. Проверьте массу коричневый провод между кузовом и дверью.

При снятой обшивке также осмотрите механизм привода подъёмника и проверьте его мотор. Предохранитель гура опель астра н стеклоподъёмники работают некорректно, можно их запрограммировать. Для этого отключите на некоторое время аккумулятор, подключите обратно, включите зажигание, при закрытом окне нажмите и удерживайте кнопку поднятия стеклоподъёмника в течение секунд. Нажимать и удерживать кнопку для каждой двери нужно отдельно.

Если не работают приборы или подсветка панели, проверьте также предохранитель Может быть дело в плате самой панели или разъёме подключения проводки с обратной её стороны. Могут быть установлены неверные настройки в меню автомобиля.

Попробуйте убрать экономичный режим ECO, изменить настройки климат-контроля и кондиционера. При отрицательных температурах кондиционер не включится из-за малого давления газа в системе, поэтому зимой его лучше предохранитель гура опель астра н в тёплых боксах для смазки уплотнителей.

Проверьте давление, при необходимости заправьте и проверьте систему на отсутствие утечек. Точную причину поможет определить диагностика в сервисе с помощью прибора, подключаемого к диагностическому разъёму. Распространённая проблема — попадание влаги в механизм мотора и заднего стеклоочистителя.

Из-за образования ржавчины некоторые детали могут заклинить. Чтобы снять механизм с мотором, нужно снять обшивку двери багажника, а затем и сам механизм. После снятия проверьте состояние вала, выбив втулку, которая на него надета. Если вал засорён, заржавел или не крутится, выбейте его, почистите и предохранитель гура опель астра н обратно. Включается обычно при нажатии на кнопку предохранитель гура опель астра н заднего стекла. Если перестал работать обогрев бокового зеркала, проверьте проводку между кузовом и дверью, а также в самом зеркале.

Схема расположения реле и предохранителей Opel Astra-H

Для этого снимите накладку или всё зеркало и проверьте контакты в разъёме внутри. Часто нижние контакты обгорают или предохранитель гура опель астра н. Если обогрев зеркал не работает совместно с обогревом заднего стекла, проверьте также предохранитель Фотография проводки и механизма внутри зеркала при снятой накладке: Обычно предохранитель гура опель астра н переламывается коричневый провод, который идёт на массу. Проверьте также исправность самой кнопки на двери, мотора и механизма подъёмника, сняв обшивку двери.

Не помешает проверить и предохранитель 1, отвечающий за работу передних стеклоподъёмников. Тут находится предохр-ль на 60А. Не сгорел. Подключили повторно Tech3, завел двиг-ль, ГУР работает, только «скулит», особенно при поворотах руля раньше такого скулежа не припомню. Зафиксировали Tech3 нестабильные обороты ЕГУРа, нестабильную силу тока при поворотах руля, причем вправо -.

Погонял руль туда-сюда: Пред-ль не сгорел. Предположили очевидное — выход из строя ЕГУРа, подклинило или закусило его, вот он трепыхался до тех пор пока не сжег предохранитель.

Но тут странность — грят, там в нем своя тепловая защита, по идее она должна была отработать, и защитить Вариант номер два — рулевая рейка. На подъемник, и давай при выключенном двигателе качать колеса вправо-влево.

Схема блока предохранителей Opel/Vauxhall Astra K (2016-2019…)

Объявление vertisements



подарок. Здесь вы найдете схемы блока предохранителей Опель Астра К 2016, 2017, 2018 и 2019 , получите информацию о расположении панелей предохранителей в салоне автомобиля, узнаете о назначении каждого предохранителя (расположение предохранителей).

См. другие Opel/Vauxhall Astra:

Содержание

Расположение предохранителей Opel Astra K / Vauxhall Astra K 2016-2019…


Предохранители прикуривателя (розетки) в Opel/Vauxhall Astra K — это предохранитель №4 (20016-2016-2016-2016-2019) ) или № 29 (2019 г.) (прикуриватель/розетка спереди) в блоке предохранителей панели приборов и предохранитель № 35 (розетка в багажном отделении) в блоке предохранителей моторного отсека.


Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Блок предохранителей находится в передней левой части моторного отсека.

Схема блока предохранителей

Объявление vertisements



Назначение предохранителей в моторном отсеке

Цепь
1 Стартер
2 Стартер
3 Датчик выхлопных газов
4 Модуль управления двигателем
5 2016-2018: Функции двигателя
2019: Функции двигателя/Aeroshutter
6 Модуль управления коробкой передач
7
8 Модуль управления двигателем
9 Система климат-контроля
10 Выхлопная система дизеля
11 Замок задней двери, коробка передач
12 Массажное сиденье для поясницы
13 Насос после кипячения
14 Выхлопная система дизеля
15 Датчик выхлопных газов
16 Впрыск топлива
17 Впрыск топлива
18 Выхлопная система дизеля
19 Выхлопная система дизеля
20
21 2016-2018: Преобразователь постоянного/переменного тока
2019: Не используется
22 АБС
23 Система омывания ветрового и заднего стекол
24 2016-2018: Не используется
2019: Омыватель фар
25 Подогрев дизельным топливом
26 Модуль управления коробкой передач
27 Модуль задней двери с электроприводом
28
29 Обогрев заднего стекла
30 Размораживание зеркал
31 2016-2018: Не используется
2019: Модуль противоугонной сигнализации
32 Трансформатор постоянного тока/светодиодный дисплей/электрический обогреватель/климат-контроль/контроллер свечи накаливания
33 Предупреждение о краже
34 Звуковой сигнал
35 Розетка багажного отделения
36 Правый дальний свет (галоген)/правый ближний свет (светодиод)
37 Левый дальний свет (галоген)
38 Светодиодная фара/автоматическая регулировка угла наклона фар
39 Передняя противотуманная фара
40 2016-2018: OnStar
2019: Модуль центрального шлюза
41 Датчик наличия воды в топливе/водяной насос
42 Ручная регулировка угла наклона фар
43 Топливный насос
44 Камера заднего вида/Внутреннее зеркало заднего вида/Модуль прицепа
45 Левая светодиодная фара/Автоматическая регулировка угла наклона фар левая
46 Комбинация приборов
47 Замок рулевой колонки
48 Задний стеклоочиститель
49 2016-2018: Не используется
2019: Наружное зеркало заднего вида
50 Правая светодиодная фара/автоматическая коррекция угла наклона фар, правая
51 Левый ближний свет (светодиод)
52 Блок управления двигателем/блок управления коробкой передач
53 2016-2018: Не используется
2019: Дизельная выхлопная система
54 Стеклоочиститель
55 2016-2018: Дизельная выхлопная система
2019: Электропривод складывания заднего сиденья
56
57

Ad vertisements

Дополнительные предохранители расположены возле аккумуляторной батареи автомобиля:

Цепь
1 Топливный насос
2 Модуль управления двигателем
3 Блок питания

Блок предохранителей на приборной панели

Расположение блока предохранителей

Блок предохранителей расположен за крышкой на центральной консоли.

Если на крышке предохранителей есть разъем питания, его необходимо снять с помощью адаптера и отвертки (адаптер хранится в перчаточном ящике).

Схема блока предохранителей

Объявление vertisements



Назначение предохранителей на панели приборов

Цепь
1 2016-2018: Не используется
2019: Обогрев заднего сиденья (только для автомобилей без звукового сигнала)
2 Система климат-контроля, вентилятор
3 Сиденье с электроприводом со стороны водителя
4 2016-2018: Прикуриватель/розетка спереди
2019: Сиденье с электроприводом со стороны пассажира
5
6 Передний стеклоподъемник
7 АБС
8 Рулевое колесо с подогревом
9 Кузовной блок управления
10 Задний стеклоподъемник
11 Люк
12 Кузовной блок управления
13 Обогрев сиденья (только на автомобилях без звукового сигнала)
14 Наружное зеркало
15 Кузовной блок управления
16 Кузовной блок управления
17 Кузовной блок управления
18 Кузовной блок управления
19 Разъем линии передачи данных
20 Система подушек безопасности
21 Система климат-контроля
22 Центральный замок, задняя дверь
23 Система электронных ключей
24 Функция памяти сиденья с электроприводом
25 Рулевое колесо с подушкой безопасности
26 Замок зажигания/замок рулевой колонки
27 Кузовной блок управления
28 Разъем USB
29 2016-2018: Не используется
2019: Прикуриватель/розетка спереди
30 Рычаг селектора
31 Стеклоочиститель заднего стекла
32 Модуль управления коробкой передач
33 Охранная сигнализация/звуковой оповещатель
34 Система помощи при парковке/Боковая слепая зона/Информационно-развлекательная система/USB-разъем
35 ОнСтар
36 Информационный дисплей/Комбинация приборов/проигрыватель компакт-дисков
37 Информационно-развлекательная система, радио

Блок предохранителей в багажном отделении

Расположение блока предохранителей

Блок предохранителей расположен с левой стороны багажного отделения за крышкой.

Ad vertisements

Схема блока предохранителей

Назначение предохранителей в багажном отделении

Цепь
1
2 2016-2018: Преобразователь постоянного/переменного тока
2019: Не используется
3 Модуль прицепа
4 2016-2018: Сиденье с электроприводом со стороны пассажира
2019: Не используется
5
6 2016-2018: Модуль предупреждения о дистанции
2019: Не используется
7
8
9 2016-2018: Обогрев заднего сиденья (на автомобилях без звуковой сигнализации)
2019: Не используется
10 Служба
11
12 Обогрев переднего сиденья (на автомобилях с сиреной)
13 Обогрев заднего сиденья (на автомобилях с сиреной)
14 Зажигание
15 Вентиляция сиденья
16 Выход прицепа
17 Выход прицепа
18
19
20
21 2016-2018: Электропривод складывания заднего сиденья
2019: Не используется
22 2016-2018: Задняя дверь с электроприводом
2019: Не используется
Узнать больше:

Схема блока предохранителей Vauxhall (Ople) Astra J реле с назначением и расположением

OpelОтзывы: 5

Opel Astra J был представлен в Европе в 2009 году. Выпускался в 2010, 2011, 2012, 2013, 2014 и 2015 годах с кузовами седан, универсал , хэтчбек (GTC, OPC) кузова. Также известен как Опель Астра J . В этой статье вы найдете подробное описание блока предохранителей и реле Astra J со схемами и фотографиями. Выделим предохранитель, отвечающий за прикуриватель.

Описание предохранителей может отличаться от представленного и зависит от года выпуска и уровня оснащения вашего Astra J.0913

  • 3 Багажный отсек
  • Моторный отсек

    Расположен рядом с аккумулятором и закрыт защитной крышкой.

    Diagram

    Designation

    9006 KМодуль управления кузовами, датчик заднего стекла. 006436 51
    F01 80A K34 Glow plug control unit (diesel engine)
    F02 80A K43 Power steering control module
    F03 100A E40 Дополнительный электрический отопитель
    F04 80a G10 Охлаждающий вентилятор. датчик 2, B75B Датчик MAF/IAT, E41 Нагреватель термостата охлаждающей жидкости двигателя, Q12 Клапан продувки адсорбера EVAP, Q22 Соленоид переключения впускного коллектора
    3 Топливная форсунка 4, Т8 Катушка зажигания
    4 Reserve
    5 Reserve
    6 7.5A A9A Outside rearview mirror – driver, A9B Outside rearview mirror – passenger
    7 5A KR20B Radiator Fan Medium Реле скорости 1, G10 Двигатель вентилятора радиатора
    8 7.5A B52A Лямбда-зонд 1, B52B Лямбда-зонд 2, B75B Датчик MAF/IAT
    9
    10 5A K9 Модуль управления кузовом, датчик батареи
    11 7. 5A RELAP Adaptive front lighting module
    13 20A Reserve
    14 20A KQ7 Rear wiper relay, M45 Rear wiper motor
    15 10A K20 Engine Control Module (ECM)
    16 30A KR27 Starter relay
    17 10A K71 Transmission control module
    18 40A E18 Rear window defogger grid
    19 30A M74D Power Window Motor – Driver , M74P Электродвигатель стеклоподъемника — пассажирский
    20 30A M74LR Электродвигатель стеклоподъемника — задний левый, M74RR Электродвигатель стеклоподъемника — правый задний
    21 9A Блок управления электронным тормозом K170064
    22 10A E13L Сборка переднего фар — левая (высокая луч)
    23 25A KR2.
    .0064 30A KR22 Fuel heater relay (diesel engine)
    28 Reserve
    29 30A K83 Parking brake control module (J71)
    30 60A K17 Electronic brake control unit (EBCM ABS
    31 Резерв
    32 5A K36 Модуль диагностики и мониторинга
    33 15A K28.0064
    34 Reserve
    35 5A S52 Outside rearview mirror switch, S79D Power window switch – driver
    36 Reserve
    37 Absorber purge solenoid valve
    38 20A KR28 Реле вакуумного насоса (бензиновый двигатель)
    39 20A K27 Модуль регулятора расхода топливного насоса (бензиновый двигатель)
    40 10a Двигатель шайба на ветровом стекле
    41 10A E13R Фара Узел — справа (высокий бал 1 (дизельный двигатель)
    43 30A M75 Мотор стеклоочистительного стекла
    44 Резерв
    45 30A
    45 30A
    45 30A
    46 Reserve
    47 15A P12 Buzzer
    48 60A KR20B Cooling Fan Medium Speed ​​​​Relay 1, KR20C Cooling Fan Low Speed ​​​​Relay, KR20D Cooling Fan High Speed Реле
    49 Топливный насос
    50 10A Датчик уровня фар S30, привод корректора фар M29L — левый, привод корректора фар M29R 50 — правый Дроссельная заслонка в сборе
    52 Подогрев картерных газов
    53 двигатель 7.5A K20 Electronic control module (low ECM), KCM1dieselGP Transmission control module (low ECM), K34 plug модуль управления (автоматическая коробка передач)
    54 7.5A B19C Вакуумный выключатель усилителя тормозов, K27 Блок управления топливным насосом, B116 Датчик воды в топливе, E40 Дополнительный электрический отопитель, K33 Блок управления HVAC, P16 Панель приборов, B108 Датчик качества воздуха, B19C Вакуумный выключатель усилителя тормозов A, B75B Датчик MAF/IAT

    В крышке аккумуляторной батареи могут быть дополнительные предохранители в виде плавких вставок.

    Relay

    • K1 – spare relay
    • K2 – starter relay
    • K3 – transmission relay
    • K4 – Rear window heater relay
    • K5 – Relay for headlight washer pump
    • K6 – Relay of левый фонарь дневного света, ближний свет
    • К7 — Реле топливного насоса
    • К8 — Реле правого фонаря дневного света
    • К9 — Реле подогревателя топлива (дизель)
    • К10 — Реле запасное
    • К11 — Реле малой скорости вентилятора охлаждения
    • K12 – Реле высокой скорости вентилятора системы охлаждения
    • K13 – Реле средней скорости вращения вентилятора системы охлаждения 1
    • K14 – Основное реле зажигания

    Салон

    Блок предохранителей находится под панелью приборов со стороны водителя, за бардачком .

    Диаграмма

    Назначение

    Выключатель зажигания 20 — 019 Устройство зажигания 22 019
    23 Кузовной блок управления
    24 Кузовной блок управления
    25 —
    26 —

    Блок предохранителей в багажном отделении расположен
    под крышкой обшивки с левой стороны багажного отделения.

    Вы можете снять крышку, повернув винтовое крепление и потянув крышку на себя.

    1 модуль трейлера
    2 Прицепа
    3 Парковочная помощь
    4 —
    5 —
    6 —
    7 —
    8 АНТИ -КРЕМЕНЬ 13 Розетка для прицепа
    14 —
    15 —
    16 —
    17 —
    18 —
    19 Рулевое колесо с подогревом
    20 Люк вентиляции крыши
    21 Подогрев сидений
    22 —
    23 —
    24 —
    25 —
    26 —
    27 —
    28 —
    29 —
    30 —
    31 Усилитель, сабвуфер
    32 Активное демпфирование, предупреждение о выходе из полосы движения

    В этой статье вы найдете полезную информацию сами или, наоборот, видите ошибки или неверно указанные данные — НАПИШИТЕ НАМ В КОММЕНТАРИЯХ.

    Описание блока предохранителей в Opel Astra H. Opel Astra N: блок предохранителей

    Бесплатный сбор предохранителей подгузников всех моделей opel. В автомобилях Опель предостаточно электрощитков, защищенных предохранителями, благодаря которым можно успешно избежать неприятных, а иногда и опасных ситуаций. Просто закрыть сгоревшие плавильные вставки «жучками» из толстой проволоки будет недопустимо. Но даже хороший предохранитель может преподнести сюрпризы — из-за ослабленных держателей или окисленных наконечников предохранителя происходит «подгорание» контактной части, в результате чего увеличивается контактное сопротивление и, как правило, происходит нагрев, затем контакт ухудшаются еще больше, возникают проблемы с работой электрики автомобиля. Рекомендуем хотя бы раз в год проводить их осмотр и чистку. Рекомендуется постоянно иметь в машине несколько запасных предохранителей. Для их хранения в блоке предохранителей, расположенном в моторном отсеке, часто предусмотрены соответствующие держатели. Создать схему электрооборудования в.

    Предохранители Opel Kadett

    Предохранители Opel Frontera

    Показаны предохранители автомобилей до конца 1995 года выпуска. Показана мощность номинального тока предохранителей. Предохранители защищают следующие цепи:

    1 — F10E, номинальный ток 10 А, левая фара, регулировка угла наклона, контрольная лампа дальнего света
    3 — F8E, номинальный ток 15 А, противотуманная фара
    4 — F7E, номинальный ток 20 А, вентилятор
    5 — F6E, Номинальный ток 15 А, ТНВД (Двигатель 2,0 л до середины 1995 и двигатель 2,4 л)
    6 — F5E, номинальный ток 10 А, Фаромер
    7 — F4E, номинальный ток 10 А, звуковой сигнал
    8 — F3E, номинальный ток 10 А, сигнализация

    Блок реле/предохранителей моделей между середина 1995 г. и конец 1997 г. Выпуск соответствует расположению предохранителей в блоке. Некоторые предохранители выполняют другие функции:
    1 — F10E, Номинальный ток 10 А, Левая фара, Регулировка дальности света, Контрольная лампа дальнего света
    2 — F9E, Номинальный ток 15 А, Правая фара, Ближний свет
    3 — F8E, номинальный ток 10А, противотуманная фара
    4 — F7E, номинальный ток 25 А, вентилятор, муфта компрессора кондиционера
    5 — F6E, номинальный ток 25 А, топливный насос (двигатель 2,0 л и 2,2 л с середины 1995 г. выпуска)
    6 — F5E, Номинальный ток 25 А, Автомобили раннего выпуска, 30 А Автомобили позднего выпуска, Фаромер, Звуковой сигнал, Диагностика двигателя
    7 — F4E, Номинальный ток 30 А, вентилятор кондиционера, правый
    8 — F3E, только для дизельный двигатель
    9 — F2E, Номинальный ток 10 А, Габаритный и задний фонарь Свет, Освещение панели приборов, Выключатель и прикуриватель
    10 — F1E, номинальный ток 10 А, габаритный свет и задний фонарь Правый
    11 — FL3, номинальный ток 30 А, габаритный свет и задние фонари

    12 — FL1, номинальный ток 60 А, главный предохранитель
    FL2, номинальный ток 60 А, фары, двигатель вторичной подачи воздуха 2,2 литра (с середины 1995 года выпуска).

    На автомобилях с 1997 года выпуска устанавливаются следующие предохранители:

    1 — F10E, Номинальный ток 15 А, дальний свет Правый, дальний излучатель Правый, Контрольная лампа дальнего света
    2 — F9E, номинальный ток 15 А, дальний свет левый, прожектор левый
    3 — F8E, номинальный ток 25 А (только для дизельного двигателя)
    4 — F7E, номинальный ток 30 А, вентилятор, вентилятор кондиционера
    5 — F6E, номинальный ток 25 А, топливный насос (двигатель 2,0 л C середины 1995 г. выпуска и двигатель 2,2 л)
    6 — F5E, Номинальный ток 25 А, Вентилятор, Конденсатор Кондиционер
    7 — F4E, Номинальный ток 10 А, Ближний свет правый
    8 — F3E , Номинальный ток 10 А, Ближний свет левый
    9 — F2E, Номинальный ток 10 А, Габаритный и задний фонарь Свет, Освещение панели приборов, Выключатель и бугуре, Зуммер «Свет включен»
    10 — F1E, номинальный ток 10 А, габаритный и задний фонарь Правый

    Эти двигатели имеют предохранители (11) и (12), защищающие следующие цепи:
    11- FL3, номинальный ток 30 А, габаритный и задний фонарь, противотуманная фара
    FL4, номинальный ток 30 А, вентилятор радиатора
    12 — FL1, номинальный ток 60 А, главный предохранитель, реле отопителя, кондиционер
    FL2, номинальный ток 60 А, фары

    Второй блок предохранителей находится под прибором панели (изображение блока предохранителей). Вот остальные предохранители. Назначение предохранителей в зависимости от года выпуска следующее:

    До конца 1995 года выпуска:

    1 — Номинальный ток 10 А, Центральный замок
    2 — Номинальный ток 10 А, сигнал торможения
    3 — Номинальный ток 10 А, внутреннее освещение, радио, часы
    4 — Номинальный ток 15 А, обогрев заднего стекла (выпуск 1992 г.), 20 и с 1993 г. выпуска
    5 — противотуманки
    6 — стеклоочиститель, номинальный ток 15 А до 1992 г. выпуска, 10 и с 1993 г. выпуска
    7 — Номинальный ток 15 А, сигнализаторы панели приборов, поворотники, подогрев наружных зеркал, обогрев форсунок передних стекол, зуммер «Свет включен»
    8 — Обогрев переднего сиденья, номинальный ток 10 А до 1992 г. выпуска, 15 и с 1993 г. выпуска
    9 — Система зажигания
    10 — Номинальный ток 10 А, очиститель и омыватель заднего стекла

    13 — Номинальный ток 30 А, выключатель эл. окна, прикуриватель

    15 — Запасной предохранитель
    16 — Запасной предохранитель
    17 — Запасной предохранитель
    18 — не занят

    Автомобили раннего выпуска: звуковой сигнал, обогрев форсунок переднего держателя ветрового стекла

    10 — Номинальный ток 10 А, очиститель и зад мойщик окон
    11 — Номинальный ток 30 А, электростеклоподъемники слева
    12 — Номинальный ток 30 А, электростеклоподъемники справа
    13 — Номинальный ток 15 А, выключатель стеклоподъемника, прикуриватель
    14 — Номинальный ток 10 А, контрольная лампа ABS
    15 — 17 — Запасной предохранитель

    Блок предохранителей C 1997

    Блоки предохранителей Opel Astra

    Защищаемый контур и ток

    вентиляция салона — климат-контроль (HVAC) — 30 А

    7. Центральный замок — 20 А
    8. Омыватели стекол — 10 А
    9. Обогрев заднего стекла и зеркал — 30 А
    10. Диагностический разъем — 7,5 А
    11. Инструменты — 7,5 А
    12. Мобильный телефон/Радио / Система Twin Audio / Многофункциональный дисплей — 7,5 А
    13. Ближний свет — 5 А
    14. Стеклоочистители — 30 А
    15. Стеклоочистители — 30 А

    17. Кондиционер — 20 А
    18. Стартер — 25 А
    19 нет.
    20 Опель Астра сигнал — 15а

    23. Адаптивный свет фар (АФЛ), регулировка угла наклона фар — 5 А
    24. Топливный насос — 15 А

    27. Обогрев, кондиционер, датчик состояния воздуха — 7,5 А

    29. Усилитель руля — 5 А

    31. Дворник заднего стекла — 15 А
    32. Задние стоп-сигналы — 5 А
    33. Адаптивное освещение фар (AFL), корректор фар, реле зажигания, система управления замками дверей — 5 А
    34. Блок управления модуля рулевой колонки — 7,5 А

    36. Прикуриватель — 15 А

    Opel Astra H

    1. АБС — 20 А
    2. АБС — 30 А
    3. Система отопления и вентиляции салона — климат-контроль — 30 А
    4. Единая система отопления и вентиляции — климат-контроль (HVAC) — 30 А
    5. Вентилятор системы охлаждения * 1 — 30 А или 40 А
    6. Вентилятор системы охлаждения* 1 — 20 А или 30 А или 40 А
    7. Омыватели стекол — 10 А
    8. Сигнал — 15 А
    9. Омыватель фар — 25 А
    13. Противотуманные фары — 15 А
    14. Стеклоочистители — 30 А
    15. Стеклоочистители — 30 А
    16. Звуковой сигнал, АБС, стоп-сигналы, кондиционер — 5 А
    17. —
    18. Стартер — 25 А
    19. Электроника трансмиссии — 30 А
    20. Система кондиционирования воздуха — 10а
    21. Электронное оборудование двигателя — 20 А
    22. Электронное оборудование двигателя — 7,5 А
    23. Адаптивное освещение фар (AFL), регулировка угла наклона фар — 10 А
    24. Топливный насос — 15 А
    25. Электронное оборудование коробки передач — 15 А
    26. Электронное оборудование двигателя — 10 А
    27. Усилитель рулевого управления — 5 А
    28. Электронное оборудование коробки передач — 5 A
    29. Электронное оборудование коробки передач — 7,5 А
    30. Электронное оборудование двигателя — 10 А
    31. Адаптивное освещение фар (AFL), корректор фар — 10 А
    32. Тормозная система, система кондиционирования, система управления сцеплением — — 5а
    33. Адаптивное свет фар (AFL), корректор фар, переключатель света фар — 5 А
    34. Система управления рулевой колонкой — 7,5 А
    35. Информационно-развлекательная система — 20 ампер
    36. Мобильный телефон / Радио / Система TWIN AUDIO / Многофункциональный дисплей — 7,5 А

    Блок предохранителей в полной комплектации

    1. Стеклоподъемники передние — 25 А
    2. —-
    3. Инструменты — 7,5 А
    4. Отопление салона, система кондиционирования, климат-контроль — 5 А
    5. Подушки безопасности — 7,5 А
    11. Обогрев заднего стекла — 25 А
    12. Дворник заднего стекла — 15 А
    13. Парктроник — 5 А
    14. Обогрев салона, система кондиционирования — 7,5 А
    15. —
    16. Система обнаружения человека на автомобильном кресле, система Open&Start — 5 A
    17. Датчик дождя, датчик качества воздуха, датчики давления воздуха в колесах автомобиля, внутреннее зеркало — 5 А
    18. Инструменты, переключатели — 5 А
    19. —
    20. КДЦ Опель — 10 А
    21. Обогрев зеркал — 7,5 А
    22. Люк на крыше — 20 А
    23. Задние стекла — 25 А
    24. Диагностический разъем — 7,5 А
    25. —
    26. Электропривод складывания зеркал при парковке — 7,5 А
    27. Ультразвук Датчик, сигнализация — 5 ампер
    28. —
    29. Разъем прикуривателя в передней панели — 15 А
    30. Разъем прикуривателя — 15 А
    33. Система Open & Start — 15 А
    34. Складная крыша — 25 А
    35. Задний разъем Opel — 15 А
    36. Электрооборудование для буксировки — 20 А
    37. — —
    38. Система ЦЗ — 25 А
    39. Подогрев сидений (левый) — 15 А
    40. Подогрев сидений (правый) — 15 А

    Предохранители в опель Опель Астра J

    Номер вставки и назначение

    1 блок управления двигателем
    2 датчик концентрации кислорода
    3 Впрыск топлива, система зажигания
    4 Впрыск топлива, система зажигания
    5 —
    6 Обогрев зеркал
    7 Регулятор вентилятора
    8 Лямбда-зонд, двигатель
    9 Датчик заднего стекла
    10 Датчик аккумуляторной батареи
    11 Рычаг открывания багажника
    12 Adaptive Front Модуль освещения
    13 —
    14 Омыватель заднего стекла
    15 Блок управления двигателем
    16 Стартер

    18 Обогрев заднего стекла
    19 Передний электростеклоподъемник
    20 Задний электростеклоподъемник
    21 АБС.
    22 Фара левая (галоген)
    23 Омыватель головного света
    24 Фара правая (ксенон)
    25 Фара левая (ксенон)
    26 Фары противотуманные
    27 Подогрев дизельного топлива
    28 —
    29 Электрический стояночный тормоз
    30 АБС.
    31 —
    32 Подушка безопасности
    33 Система адаптивного освещения поворотов
    34 —
    35 Стеклоподъемники
    36 —
    37 Электромагнит вентиляции адсорбера
    38 Вакуумный насос
    39 Блок управления системой управления топливом
    40 Система омывателя ветрового стекла 9 омывателя заднего стекла0090 41 Форга правого света (галоген)
    42 Вентилятор радиатора
    43 Очистка ветрового стекла
    44 —
    45 Вентилятор радиатора
    46 —
    47 Счетчик. Дизельный двигатель
    53 Модуль управления коробкой передач, модуль управления двигателем
    54 Контроль электропроводки

    Схема предохранителей Opel Mokka

    № Электрическая цепь

    1 Люк вентиляции крыши
    2 наружных зеркала
    3 —
    4 —
    5 Блок управления электронной тормозной системой
    6 Аккумулятор Intelligent Control Sensor
    7 —
    8 Блок управления коробкой передач
    9 Блок управления кузовным оборудованием
    10 Регулятор угла наклона фар
    11 Очиститель заднего стекла
    12 Задний обогрев стекла
    13 Привод фар (левый)
    14 Обогрев наружных зеркал
    15 —
    16 Обогрев сидений
    17 Блок управления коробкой передач
    18 Блок управления двигателем
    19 Топливный насос
    20 —
    21 охлаждение обдува
    22 —
    23 катушка зажигания, блок управления двигателем
    24 насос омывателя
    25 привод фар (правый)
    26 блок управления двигателем
    27 —
    28 блок управления двигателем
    29 блок управления двигателем
    30 выхлопная система

    1 10A Radio Control, K33 Информационный центр водителя (DIC).
    3 25a K9 Модуль управления кузовом
    4 20A A11 Радио, P5 Buzzer Bint
    5 7,5A A12 RIGU модуль интерфейса плеера
    6 20a передняя мощность ( сигарета зажигалка )
    7 20A Socket Socket
    8 30A 70059
    8 30A 30ALERELE).
    9 30A Модуль контроля кузова K9, FROMLE (Low Beam, Halogen)
    10 30A K9 Модуль кузова, дверные блокировки
    11 40ALER. Система отопления (вентиляции) и кондиционирования воздуха
    12 25A S64D Seat adjuster switch – driver, S65D Seat lumbar switch – driver
    13 25A Electric front seats
    14 7,5А X84 Diagnostic socket
    15 7,5A Модуль диагностики и контроля подушек безопасности K36
    16 10A Центральный замок
    17 10A A26 Блок управления HVAC, K30064
    18 30A RK104A РЕВОД МОДИЧЕСКИЙ МОДА 1
    19 20A Модуль бодибил. P16 Приборная панель
    22 5A S39 Замок зажигания
    23 20A Модуль бодибиллента K9
    24 20A CORTER CORTER MODULE K9 K9AULE K9 K9.
    25.

    Багажный отсек

    Находится слева, под защитной крышкой.

    Схема

    Назначение

    9099 14
    1 40A K101 Trailer interface control module
    2 30A X88 Trailer wiring harness connector
    3 Parking assistance system
    4 Not used
    5 Не используется
    6 Не используется
    7 10A K29 Блок управления обогревом сиденья, K104P Блок управления поясничной опорой сиденья пассажира
    8 Не используется
    Не используется
    10 5A K9.
    12 Не используется
    13 20a x88 Разъем жгута подключения трейлера
    14 Не используется
    .36 15 7.5A S52 Outside rear-view mirror switch, S79D Switch glass lifter – driver
    16 5A A10 Interior rearview mirror
    17 Not used
    18 Not used
    19 10A K32 Блок управления нагревателем рулевого колеса
    20 20A K61 Крыша модуля люка на крыше
    21 25A
    21 259.0064
    22 Not used
    23 Not used
    24 Not used
    25 Not used
    26 Not used
    27 Not used
    28 Not used
    29 Not used
    30 Not used
    31 30A T3 Усилитель звука (акустическая система)
    32 10A K19 Модуль управления подвеской



    Мы разместили видео на нашем канале YouTube. Смотрите и подписывайтесь.

    Honda Fit (2017 — 2019) — схема блока предохранителей

    Опубликовано от admin

    Год выпуска: 2017, 2018, 2019

    Моторный отсек

    Блок предохранителей A

    Honda Fit — блок предохранителей —
    моторный отсек (блок предохранителей A)
    Номер Цепь защищена Номинальный ток [А]
    1 Основная фара ближнего света 20
    2 ЦКЗ* (30)
    3 Опасность 10
    4 ДБВ 15
    5 Стеклоочиститель (30)
    6 Стоп 10
    7 ИГП 15
    8 IG Катушка 15
    9 ЕСП* (10)
    10 ИНИ (20)
    11
    12 Главный вентилятор 30
    13 Стартер SW (30)
    14 MG Муфта 7,5
    15 Датчик батареи (7,5)
    16
    17 Дневные ходовые огни (7,5)
    18 Звуковой сигнал 10
    19 Противотуманные фары* (15)
    20 ЭБУ УБ* (7,5)
    21 Резервный основной 15
    22 Внутреннее освещение 7,5
    23 Вспомогательный вентилятор (30)
    24
    25 Автоматический запуск Smart Entry*2 (7,5)
    26 СТ-МГ*3 (7,5)
    27
    28
    29 Резервное копирование (10)
    30 ИГП ЛАФ (10)
    31 IGPS (7,5)
    32 Ближний свет правой фары 10
    33 Ближний свет левой фары 10
    *1: Модели с интеллектуальной системой входа имеют кнопку ПУСК/СТОП ДВИГАТЕЛЯ вместо замка зажигания.
    *2: Модели с интеллектуальной системой доступа
    *3: Модели без интеллектуальной системы доступа

    Блок предохранителей B

    Honda Fit – блок предохранителей –
    моторный отсек (блок предохранителей B)
    Номер Цепь защищена Номинальный ток [А]
    а Основной аккумулятор 100
    б РБ Основной 1 70
    с РБ Основной 2 80
    д Основной колпачок 70

    Блок предохранителей в салоне

    Блок предохранителей A

    Honda Fit — блок предохранителей —
    салон солей
    Номер Защищенные цепи Номинальный ток [А]
    1 Дверной замок (20)
    2
    3 Смарт* (10)
    4 Отпирание двери со стороны водителя 15
    5 Разблокировка двери со стороны пассажира 15
    6 Разблокировка двери водителя (10)
    7 Замок двери водителя (10)
    8 Электростеклоподъемник водителя 20
    9 Электростеклоподъемник пассажира 20
    10 Стеклоподъемник задний левый 20
    11 Стеклоподъемник задний правый 20
    12 Замок двери со стороны водителя 15
    13 Замок двери пассажира 15
    14
    15 Дальний свет правой фары 10
    16 СТС* (7,5)
    17 Разъем ACC (Консоль*) 20
    18 Люк* (20)
    19 Обогреватель переднего сиденья* (20)
    20
    21
    22 Шайба 15
    23 Задний стеклоочиститель (10)
    24 Кондиционер 7,5
    25 Дневные ходовые огни 7,5
    26 Стартер 7,5
    27 АБС/ВСА 7,5
    28 СГД 10
    29 Дальний свет левой фары 10
    30 АКГ 10
    31 Электростеклоподъемник 10
    32 Топливный насос 15
    33 СГД 7,5
    34 Счетчик 7,5
    35 Миссия 7,5
    36 Передняя розетка ACC 20
    37 АКК 7,5
    38 Замок с ключом ACC 7,5
    39 Опция (10)
    40 Задний стеклоочиститель 10
    41
    42

    Блок предохранителей B

    Номер Защищенные цепи Номинальный ток [А]
    1 EPS 70
    IG Главный 30*1
    50*2
    Главный блок предохранителей 2 50
    Электродвигатель ABS/VSA 40
    Главный блок предохранителей 1 30
    Главный блок предохранителей 3 40
    2
    3 Нагреватель 30
    4*1 IG Главный 2 30
    4*2
    5 АБС/ВСА ФСР 30
    6 Антиобледенитель (10)
    7
    8
    9 Малый свет 10
    10 Разъем ACC (консоль)* (20)
    11 Обогрев заднего стекла 30
    12*1
    12*2 Замок с ключом ACC (7,5
    13 Дверное зеркало с подогревом* 10
    14 Вентилятор кондиционера SW (7,5)
    15*1
    15*2 Стеклоочиститель 30
    *: доступно не на всех моделях.

    *1: Модели с системой интеллектуального доступа
    *2: Модели без системы интеллектуального доступа

    ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации автомобиля, модели и рынка.

    Фит, Хонда электричество

    Расположение предохранителей на опель астра. Назначение и расположение предохранителей на Опель Астра GTC. Что это такое и зачем нужен

    Бесплатный сборник схем предохранителей для всех моделей Opel. Автомобили Опель имеют множество электрических цепей, которые защищены предохранителями, благодаря которым можно успешно избежать неприятных, а иногда даже опасных ситуаций. Просто закрыть перегоревшие плавкие вставки «жучками» из толстой проволоки будет недопустимо. Но даже исправный предохранитель может преподнести сюрпризы — из-за ослабленных держателей или окисленных наконечников предохранителя контактная часть «выгорает», в результате чего увеличивается контактное сопротивление и, как правило, нагрев, после чего контакт портится даже еще бывают проблемы с работой электрики автомобиля. .. Рекомендуем проверять и чистить их не реже одного раза в год. Рекомендуется всегда иметь в машине несколько запасных предохранителей. Держатели предохранителей часто предусмотрены для их хранения в блоке предохранителей в моторном отсеке. Уточнить схему подключения можно в.

    Предохранители для Opel Kadett

    Предохранители для Opel Frontera

    Показаны предохранители автомобилей до конца 1995 года. Дан номинальный ток предохранителей. Предохранители защищают следующие цепи:

    1 — F10E, номинальный ток 10 А, левая фара, корректор фар, контрольная лампа дальнего света
    3 — F8E, номинальный ток 15 А, противотуманная фара
    4 — F7E, номинальный ток 20 А, вентилятор
    5 — F6E, номинальный ток 15 А, топливный насос (двигатель 2,0 л до середины 19-го века).95 и 2,4 л)
    6 — F5E, номинальный ток 10 А, омыватель фар
    7 — F4E, номинальный ток 10 А, звуковой сигнал
    8 — F3E, номинальный ток 10 А, сигнализация

    Блок реле/предохранителей для моделей между Середина 1995 и конец 1997 года выпуска соответствует расположению предохранителей в блоке. Некоторые предохранители имеют разные функции:
    1 — F10E, номинальный ток 10 А, левая фара, корректор фар, контрольная лампа дальнего света
    2 — F9E, номинальный ток 15 А, правая фара, ближний свет
    3 — F8E, номинальный ток 10 А, противотуманная фара
    4 — F7E, номинальный ток 25 А, вентилятор, муфта компрессора кондиционера
    5 — F6E, номинальный ток 25 А, топливный насос (двигатель 2,0 л и 2,2 л с середины 1995 г.)
    6 — F5E, номинальный ток 25 А, автомобили раннего выпуска, 30 А автомобили более позднего выпуска, омыватель фар, звуковой сигнал, диагностика двигателя
    7 — F4E, номинальный ток 30 А, вентилятор кондиционера, правый
    8 — F3E, только для дизельного двигателя двигатель
    9 — F2E, номинальный ток 10 А, габаритный и задний фонарь левый, подсветка панели приборов, выключатель и прикуриватель
    10 — F1E, номинальный ток 10 А, габаритный и задний фонарь правый
    11 — FL3, номинальный ток 30 А, габаритный и задний фонарь

    12 — FL1, номинальный ток 60 А, главный предохранитель
    FL2, номинальный ток 60 А , фары, система подачи вторичного воздуха двигателя 2,2 л (с середины 1995 г. ).

    На автомобили с 1997 года выпуска устанавливаются следующие предохранители:

    1 — F10E, номинальный ток 15 А, дальний свет правый, излучатель дальнего света правый, контрольная лампа дальнего света
    2 — F9E, номинальный ток 15 А, левый дальний свет, левый прожектор
    3 — F8E, номинальный ток 25 А (только для дизельного двигателя)
    4 — F7E, номинальный ток 30 А, вентилятор, вентилятор кондиционера
    5 — F6E, номинальный ток 25 А, топливный насос (двигатель 2,0 л с середины 1995 г. и двигатель 2,2 л)
    6 — F5E, номинальный ток 25 А, вентилятор, конденсатор кондиционера
    7 — F4E, номинальный ток 10 А, ближний свет правый
    8 — F3E, номинальный ток 10 А, левый ближний свет
    9 — F2E, номинальный ток 10 А, левый габаритный и задний фонарь, подсветка панели приборов, выключатель и прикуриватель, зуммер «Свет включен»
    10 — F1E, номинальный ток 10 А, габаритный и задний фонарь правый

    Эти двигатели имеют предохранители (11) и (12), защищающие следующие цепи:
    11- FL3, номинальный ток 30 А, габаритный и задний фонарь, противотуманные фары свет
    FL4, номинальный ток 30 А, вентилятор радиатора
    12 — FL1, номинальный ток 60 А, главный предохранитель, реле отопителя, кондиционер
    FL2, номинальный ток 60 А, фары

    Второй блок предохранителей расположен под панелью приборов (иллюстрация Блок предохранителей). Остальные предохранители находятся здесь. Назначение предохранителей в зависимости от года выпуска следующее:

    До конца 1995 года выпуска:

    1 — номинальный ток 10 А, центральный замок
    2 — номинальный ток 10 А, сигнал торможения
    3 — номинальный ток 10 А, внутреннее освещение, радио, часы
    4 — номинальный ток 15 А, обогрев заднего стекла (1992 года выпуска), 20 А с 1993 года выпуска
    5 — противотуманная фара
    6 — стеклоочиститель, номинальный ток 15 А до 1992 года выпуска, 10 А с 1993 года выпуска
    7 — номинальный ток 15 А, сигнальные лампы панели приборов, поворотники, подогрев наружных зеркал, обогрев форсунок переднего омывателя, зуммер «Включение света»
    8 — подогрев переднего сиденья, номинальный ток 10 А до 1992 г. выпуска, 15 А с 1993 г. выпуска
    9 — система зажигания
    10 — номинальный ток 10 А, очиститель и омыватель заднего стекла

    13 — номинальный ток 30 А, выключатель стеклоподъемника , прикуриватель

    15 — запасной предохранитель
    16 — запасной предохранитель
    17 — запасной предохранитель
    18 — не занят

    На автомобилях ранних серий: звуковой сигнал, обогрев форсунок переднего омывателя

    10 — номинальный ток 10 А, очиститель заднего стекла и шайба
    11 — номинальный ток 30 А, электрический стеклоподъемник, левый
    12 — номинальный ток 30 А, электрический стеклоподъемник, правый
    13 — номинальный ток 15 А, переключатель электрического стеклоподъемника, прикуриватель
    14 — номинальный ток 10 А, контрольная лампа ABS
    15 — 17 — запасной предохранитель

    Блок предохранителей с 1997 г.

    Блоки предохранителей Opel Astra

    Защищаемая цепь и сила тока

    система — климат-контроль (HVAC) — 30 А

    7. Центральный замок — 20 А
    8. Омыватели стекол — 10 А
    9. Обогрев заднего стекла и зеркал — 30 А
    10. Разъем для диагностики — 7,5 А
    11. Инструменты — 7,5 А
    12. Мобильный телефон/ магнитола / система Twin Audio / многофункциональный дисплей — 7,5 А
    13. Ближний свет — 5 А
    14. Стеклоочистители — 30 А
    15. Стеклоочистители — 30 А

    17. Кондиционер — 20 А
    18. Стартер — 25 A
    19 Не используется
    20 Сигнал Opel Astra — 15A

    23. Система адаптивного освещения (AFL), корректор угла наклона фар — 5 A
    24. Топливный насос — 15 А

    27. Отопитель, кондиционер, датчик состояния воздуха — 7,5 А

    29. ГУР — 5 А

    31. Стеклоочиститель заднего стекла — 15 А
    32. Задние стоп-сигналы — 5 A
    33. Система адаптивного освещения фар (AFL), корректор угла наклона фар, реле зажигания, система управления замками дверей — 5 А
    34. Блок управления подрулевым модулем — 7,5 Ампер

    36. Прикуриватель — 15 А

    Блок предохранителей Opel Astra h

    1. АБС — 20 А
    2. ABS — 30 А
    3. Система отопления и вентиляции салона — климат-контроль — 30 А
    4. Система отопления и вентиляции салона — климат-контроль (HVAC) — 30 А
    5. Вентилятор охлаждения * 1 — 30 А или 40 А
    6. Вентилятор охлаждения * 1 — 20 А или 30 А или 40 А
    7. Омыватели стекол — 10 А
    8. Сигнал — 15 А
    9. Омыватель фар — 25 А
    13. Противотуманные фары — 15 А
    14 Стеклоочистители — 30 А
    15. Стеклоочистители — 30 А
    16. Звуковой сигнал, АБС, стоп-сигналы, кондиционер — 5 А
    17. —
    18. Стартер — 25 А
    19. Электроника трансмиссии — 30 А
    20. Система кондиционирования воздуха — 10 А
    21. Электронное оборудование двигателя — 20 А
    22. Электронное оборудование двигателя — 7,5 А
    23. Система адаптивного освещения (AFL), регулировка угла наклона фар — 10 А
    24. Топливный насос — 15 А
    25. Электронное оборудование коробки передач — 15 А
    26. Электронное оборудование двигателя — 10 А
    27. Усилитель руля — 5 А
    28. Электронное оборудование коробки передач — 5 А
    29. Электронное оборудование коробки передач — 7,5 А
    30. Электронное оборудование двигателя — 10 А
    31. Система адаптивного освещения фар (AFL), корректора угла наклона фар — 10 А
    32. Тормозная система, система кондиционирования, сцепление система управления — — 5А
    33. Адаптивная система головного света (АФЛ), корректор положения фар, переключатель света фар — 5 А
    34. Система управления рулевой колонкой — 7,5 А
    35. Информационно-развлекательная система — 20 Ампер
    36. Мобильный телефон /радио/ Система Twin Audio/многофункциональный дисплей — 7,5 А

    Полностью укомплектованный блок предохранителей

    1. Передние стекла — 25 А
    2. —-
    3. Инструменты — 7,5 А
    4. Отопление салона, система кондиционирования, климат-контроль — 5 А
    5. Подушки безопасности — 7,5 А
    11. Обогрев заднего стекла — 25 А
    12. Стеклоочиститель заднего стекла — 15 А
    13. Парктроник — 5 А
    14. Обогрев салона, система кондиционирования — 7,5 А
    15. —
    16. Система обнаружения человека в автокресле, система Open&Start — 5 А
    17. Датчик дождя, датчик качества воздуха, датчики давления воздуха в колесах автомобиля, салонное зеркало — 5 А
    18. Инструменты, переключатели — 5 А
    19. —
    20.КДЦ Опель — 10 А
    21 Обогрев зеркал — 7,5 А
    22. Люк в крыше — 20 А
    23. Задние стекла — 25 А
    24. Разъем для диагностики — 7,5 А
    25. —
    26. Электропривод складывания зеркал при парковке — 7,5 Ампер
    27 Ультразвуковой датчик, сигнализация — 5 Ампер
    28. —
    29. Гнездо прикуривателя в передней панели — 15 А
    30. Гнездо прикуривателя заднее — 15 А
    33. Система Open & Start — 15 А
    34. Складная крыша — 25 А
    35. Задний разъем Opel — 15 А
    36. Электрооборудование для буксировки — 20 А
    37.
    38. Центральный замок — 25 А
    39. Подогрев сидений (левый) — 15 А
    40. Подогрев сидений (правый) — 15 А

    Предохранители в моторном отсеке Opel Astra J

    Номер и назначение вкладыша

    1 Блок управления двигателем
    2 Датчик концентрации кислорода
    3 Впрыск топлива, система зажигания
    4 Впрыск топлива, система зажигания
    5 —
    6 Обогрев зеркал
    7 Регулятор вентилятора
    8 Лямбда-зонд, двигатель
    9 Датчик заднего стекла
    10 Датчик аккумуляторной батареи
    11 Рычаг открывания багажника
    12 Адаптивное переднее освещение модуль
    13 —
    14 Стеклоочиститель заднего стекла
    15 Блок управления двигателем
    16 Стартер

    18 Обогрев заднего стекла
    19 Стеклоподъемники передние
    20 Стеклоподъемники задние
    21 АБС
    22 Левая фара дальнего света (галоген)
    23 Омыватель фар
    24 Правая фара ближнего света (ксенон)
    25 Левая фара ближнего света (ксенон)
    26 Противотуманная фара
    27 Подогрев дизельного топлива
    28 —
    29 Электрический стояночный тормоз
    30 АБС
    31 — 3 Подушка безопасности
    33 Система адаптивного освещения поворотов
    34 —
    35 Электростеклоподъемники
    36 —
    37 Электромагнит вентиляции адсорбера
    38 Вакуумный насос
    39 Блок управления подачей топлива
    40 Стеклоомыватель, омыватель заднего стекла
    41 Правая фара дальнего света (галогенная)
    42 Вентилятор радиатора
    43 Стеклоочиститель
    44 —
    45 Вентилятор радиатора
    46 —
    47 Звуковой сигнал
    48 Вентилятор радиатора
    49 Топливный насос
    50 Регулировка уровня фары 9090 Воздушная заслонка 52 Дополнительный отопитель дизельного двигателя
    53 Блок управления коробкой передач, блок управления двигателем
    54 Контроль проводки

    Opel Mokka Схема предохранителей

    № Электрическая цепь

    1 Люк вентиляции крыши
    2 Наружные зеркала
    3 —
    4 —
    5 Электронный блок управления тормозами
    6 Интеллектуальный датчик управления аккумуляторной батареей
    7 —
    8 Блок управления коробкой передач
    9 Блок управления кузовом
    10 Регулировка уровня фар
    11 Стеклоочиститель заднего стекла

    13 Привод фары (левой)
    14 Обогрев наружных зеркал
    15 —
    16 Обогрев сидений
    17 Блок управления коробкой передач
    18 Блок управления двигателем
    19 Топливный насос
    20 —
    21 Охлаждение воздуха
    22 —
    23 Катушка зажигания, блок управления двигателем
    24 Насос омывателя
    25 Привод фары (правой)
    26 Блок управления двигателем
    27 —
    28 Блок управления двигателем
    29 Блок управления двигателем
    30 Выхлопная система
    31 Левый дальний свет 909 32 Правый дальний свет
    33 Блок управления двигателем
    34 Звуковой сигнал
    35 Система климат-контроля, кондиционер
    36 Передний противотуманный фонарь

    Блок предохранителей приборной панели Opel

    1 Блок управления кузовным оборудованием
    2 Блок управления кузовным оборудованием
    3 Блок управления кузовным оборудованием
    4 Блок управления кузовным оборудованием
    5 Блок управления кузовным оборудованием
    6 Блок управления кузовным оборудованием
    7 Блок управления кузовным оборудованием
    8 Блок управления кузовным оборудованием
    9 Замки дверей
    10 Модуль защитной диагностики
    11 Замки дверей
    12 Климат-контроль
    13 Задняя часть дверь
    14 Помощь при парковке
    15 Система предупреждения о выходе из полосы движения, внутреннее зеркало заднего вида
    16 Система адаптивного освещения фар
    17 Стеклоподъемник со стороны водителя
    18 Датчик дождя
    19 Резерв
    20 Рулевое колесо
    21 Блок управления коробкой передач
    22 Прикуриватель
    26 Модуль защитной диагностики
    27 Комбинация приборов
    28 Адаптивная система головного освещения
    29 Резерв
    30 Резерв
    31 Комбинация приборов
    32 Информационно-развлекательная система, аксессуары, розетка
    33 Дисплей, информационно-развлекательная система 34 OnStar UHP / DAB

    Блок предохранителей в багажном отделении

    1 Поясничная опора сиденья водителя
    2 Поясничная опора сиденья пассажира
    3 Усилитель
    4 Разъем жгута проводов прицепа
    5 Система постоянного полного привода
    6 Дисплей
    7 Резерв
    8 Прицеп
    9 Резерв
    10 Резерв
    11 Прицеп
    12 Система навигации.
    13 Рулевое колесо с подогревом
    14 Разъем для жгута подключения прицепа
    15 Рулевое колесо
    16 Датчик с водой в топливе
    17 Внутреннее зеркало
    18 Резерв

    ПРЕДВОСКИТЕЛЬНЫЕ это:

    На автомобилях Опель Астра Н очень важную роль в защите автомобиля от возгорания из-за резкого повышения напряжения играют блоки предохранителей. Поэтому некоторые сведения об их расположении, функционировании и устройстве будут очень полезны для автолюбителя.

    Блок предохранителей «Опель Астра Н»: назначение и устройство

    Электрооборудование автомобиля играет достаточно важную роль в функционировании всего транспортного средства. От исправности электропроводки автомобиля зависит работа фар, системы зажигания, подсветки панели приборов, автомобильного прикуривателя и магнитолы.

    Как отмечалось ранее, блок предохранителей предназначен для защиты автомобиля от возгорания при резком повышении напряжения. Предохранители берут на себя удар и являются одноразовыми. должны быть немедленно заменены. Блоки предохранителей могут быть установлены в салоне или под капотом автомобиля.

    Следует понимать, что каждый производитель автомобилей устанавливает блоки предохранителей индивидуально: на модели Opel Astra N, например, они расположены под капотом и в салоне (рядом с прикуривателем автомобиля). Однако этот элемент можно установить абсолютно в любую часть автомобиля: багажник, капот или салон. В грузовиках есть от четырех до пяти блоков предохранителей.

    На каждом автомобиле расположение блоков безопасности индивидуально: чтобы найти блоки безопасности на конкретной модели автомобиля, необходимо обратиться к эксплуатационной документации автомобиля.

    Блок предохранителей «Опель Астра Н» состоит из множества реле и непосредственно предохранителей. Каждый элемент отвечает за защиту того или иного компонента автомобиля.

    На многих моделях автомобиля Опель Астра Н обычно устанавливаются два предохранительных блока: один под капотом (со стороны водителя), другой находится в багажном отделении и находится под крышкой внешней обшивки, также со стороны водителя. Расположение компонентов блока, а также схемы различаются в зависимости от комплектации автомобиля. Такое расположение характерно для блоков предохранителей Opel Astra N 2011 и 2010 годов выпуска.

    Поэтому для владельцев этих моделей автомобилей процесс замены деталей будет примерно одинаковым. Ведь блоки предохранителей «Опель Астра Н» 2010 без изменений перекочевали на новейшую модель автомобиля.

    Подготовка к «взлому» предохранительного блока

    Перед началом поиска блока предохранителей необходимо выключить силовой агрегат и выключить зажигание, повернув ключ в положение OFF. Это необходимо сделать для предотвращения поражения электрическим током или короткого замыкания блока предохранителей Опель Астра Н 2008, 2010, 2011, 2007, 2006 годов выпуска. Что ж, избежание этих последствий убережет транспортное средство от пожара.

    Поскольку существует риск замыкания контактов отверткой при разборке блока предохранителей, необходимо строго соблюдать технику безопасности. Также не стоит заниматься разборкой детали, если до этого у вас не было опыта подобных поломок автомобиля. Дешевле и проще отвезти автомобиль к специалисту для полного и тщательного осмотра.

    Как открыть блок предохранителей?

    Крышку удобно открывать отверткой. С левой стороны есть два фиксатора. Процесс вскрытия крышки блока предохранителей Опель Астра Н 2007 года и автомобилей других годов выпуска выглядит следующим образом:

    • отвертка вставляется в щель между клипсой и крышкой;
    • хомут немного погнут, тогда крышку надо приподнять;
    • аналогичную операцию проводят со вторым хомутом;
    • крышка расположена вертикально.

    Если проделать все эти операции, то снять крышку получится без проблем, ее надо будет только немного потянуть вверх.

    Блок предохранителей Opel Astra N 2006 года состоит из двух частей. Поэтому процесс разборки выглядит несколько иначе. С блока для крепления реле и предохранителей снимается крышка. Чтобы демонтировать его, нажмите на внутренние зажимы. После этого таким же образом (потянув ее вверх) снимается крышка, открывая тем самым доступ к основным предохранителям, которые размещены в ряд.

    Стоит отметить, что блок предохранителей Опель Астра Н 2007 года также состоит из двух частей. Более того, эта модель автомобиля является последней, на которую устанавливалась подобная деталь. Блок предохранителей «Опель Астра Н» 2008 и последующих годов выпуска — неразъемный, не разделенный на части.

    Расшифровка блока предохранителей

    После демонтажа крышки открывается «капотный» блок предохранителей «Опель Астра Н» 2008 и других годов выпуска, на котором установлена ​​составная часть. Открытый блок предохранителей представляет собой упорядоченное расположение предохранителей и реле. Каждый элемент способен выдержать определенное количество электричества, а также отвечает за устройства автомобиля.

    Для простоты идентификации каждый предохранитель имеет свой цвет, в зависимости от того, какую силу тока он выдерживает. Исходя из этого, формируется распиновка блока предохранителей Опель Астра Н.

    Расположение реле и предохранителей в разных моделях автомобилей с разной комплектацией будет отличаться. Поэтому перед вмешательством нужно убедиться, что имеющаяся схема подходит к вашему авто Опель Астра Н.

    «Распределение» реле и предохранителей: первый вид оборудования

    Блок предохранителей, устанавливаемый на Опель Астра Н, в базовой комплектации автомобиля защищает ряд важных элементов от выхода из строя в результате резкого скачка напряжения.

    Плавкие предохранители антиблокировочной тормозной системы способны выдерживать от 20 до 30 ампер; климат-контроль, а также система, отвечающая за обогрев и вентиляцию салона автомобиля, выдерживают около 30 ампер. Вентилятор охлаждения защищен предохранителем, способным выдержать от 30 до 40 ампер. Центральный замок выдерживает 20 ампер.

    Следует отметить, что приведенный выше список не полностью отражает все системы автомобиля, которые защищены предохранителями. Для того чтобы узнать полный список, необходимо внимательно изучить техническую документацию автомобиля.

    Блок предохранителей задний «Опель Астра Н»

    Как было сказано ранее, Опель Астра Н имеет два предохранительных блока: спереди, в моторном отсеке автомобиля, и в багажнике. На предохранителях и реле багажника есть обозначения, требующие расшифровки:

    • Обогрев заднего стекла — KZ X131.
    • Клемма 15а — K2 X131.
    • Клемма 15 — К1 Х131.

    Полная расшифровка блока предохранителей «Опель Астра Н» есть в технической документации автомобиля.

    Блок предохранителей багажника

    Блок предохранителей в багажнике автомобиля «Опель Астра Н» расположен с левой стороны. В автомобиле с типом кузова хэтчбек добраться до блока можно, выполнив следующие действия: откручиваются фиксирующие элементы круглой формы, после чего опускается крышка обшивки. У седана также есть небольшая крышка, оснащенная двумя ручками. Нужно потянуть за них, отсоединить клипсы и поднять крышку вверх.

    Как и в случае с блокировкой капота, полностью оборудованный автомобиль оснащен самым большим и сложным блоком безопасности.

    Как диагностировать работоспособность предохранителя?

    Часто в автомобиле начинаются проблемы с электрооборудованием, а также с зажиганием. Одной из причин возникших неисправностей является выход из строя предохранителей. Однако прежде чем лезть в предохранительный блок и проверять предохранители на предмет их исправности, нужно проверить и другие возможные неисправности: возможно, проблема кроется в севшей батарее или перегоревшей лампочке.

    В настоящее время используются предохранители с прозрачным корпусом. Благодаря ему можно сразу определить рабочий элемент или нет. Если плавкая часть предохранителя расплавилась, то такое устройство подлежит немедленной замене. Однако на некоторых предохранителях это довольно сложно увидеть, поэтому следует также использовать прибор, который позволит точно определить, вышел из строя предохранитель или нет.

    При проверке работоспособности предохранителей необходимо соблюдать определенный алгоритм, что значительно сэкономит время и силы:

    1. Визуальный осмотр предохранителя.
    2. Использование тестера и индикатора для определения исправности предохранителя.
    3. Если световой индикатор погаснет и появится сообщение о коротком замыкании, предохранитель необходимо вернуть на место: он исправен.
    4. Если при проверке ничего не произошло, то предохранитель подлежит замене.

    Проверка индикатором и тестером также осуществляется в определенной последовательности:

    • Вытащите предохранитель из гнезда и зачистите его контакты.
    • Перед проверкой изучить инструкцию индикатора и тестера, в соответствии с инструкцией подключить контакты предохранителя. При появлении индикатора, указывающего на короткое замыкание, можно сделать вывод, что предохранитель исправен. При проверке исправного предохранителя на индикаторе прибора должна загореться лампа.
    • Установите новый предохранитель на место перегоревшего. Главным условием замены является то, что характеристики нового предохранителя должны соответствовать рекомендациям автопроизводителя.

    Если под рукой нет специального прибора, то всегда можно загнать машину на внеплановый техосмотр. Специалисты смогут с уверенностью сказать, действительно ли необходима замена старых предохранителей.

    Что делать, если проблема не в предохранителях?

    Если проверки показали, что предохранители исправны, а работоспособность автомобильных систем не восстановилась, то следует провести полную диагностику автомобиля в специализированном сервисном центре.

    Самостоятельное вмешательство в другие системы автомобиля может привести к достаточно серьезным поломкам: именно тогда потребуется серьезный капитальный ремонт. Многие автолюбители, желая сэкономить на сервисном осмотре и обслуживании, пытаясь разобраться в поломке автомобиля самостоятельно, лишь тратят огромное количество времени, а также сталкиваются с огромными денежными затратами.

    Меры предосторожности при замене предохранителей

    При наличии всего необходимого для самостоятельного выяснения причины неисправности автомобиля нужно быть предельно осторожным при вмешательстве в блок предохранителей. Ведь их замена предполагает соблюдение ряда мер предосторожности:

    1. Перед открытием крышки предохранительного блока заглушите двигатель и выключите зажигание.
    2. Все операции следует выполнять осторожно.
    3. Предохранители удаляются осторожно.
    4. Не нужно полагаться только на визуальный осмотр предохранителя, его также нужно проверить приборами.
    5. Прежде чем заниматься самодиагностикой и заменой предохранителей, следует внимательно изучить информацию о том, какой предохранитель за что отвечает.
    6. Новый предохранитель должен соответствовать требованиям и рекомендациям производителя автомобилей, которые распространяются на технические параметры устройства.

    Приведенные выше меры предосторожности позволят не только «бескровно» отремонтировать автомобиль и заменить вышедшие из строя предохранители, но и обезопасить ремонтника от поражения электрическим током, а автомобиль от возгорания. Игнорирование вышеизложенных рекомендаций может стать причиной возгорания проводки автомобиля, а также достаточно серьезных повреждений от электричества.

    В этом случае не следует игнорировать и откладывать замену перегоревших предохранителей. Если ездить с неисправными предохранителями, то при очередном скачке напряжения велик риск выхода из строя систем автомобиля, оставшихся без защиты. И их замена намного дороже, чем замена предохранителей.

    Заключение

    Подводя итог вышесказанному, стоит отметить, что замена предохранителей является достаточно ответственной операцией. Действительно, от их производительности зависит работоспособность всех систем автомобиля, которые «питаются» электричеством.

    Основной причиной выхода из строя предохранителя является резкое увеличение напряжения электрического тока. Перегорел предохранитель. Предохранители — расходный материал, ремонту не подлежат, заменяются.

    Диагностировать поломку предохранителя можно визуально по плавкому элементу: если он оплавился, то его следует заменить. Но визуальный осмотр лучше всего подтвердить с помощью тестера и индикатора. Некоторые модели предохранителей просто невозможно диагностировать одним лишь визуальным осмотром.

    Замена предохранителей производится только тогда, когда известно, за какую систему отвечает каждый предохранитель. Эта информация находится в технической документации на автомобиль.

    Предохранители следует заменять с соблюдением мер предосторожности. Их игнорирование может привести к пожару в автомобиле или сильному поражению электрическим током.

    Не затягивайте с заменой перегоревшего предохранителя. Очередной резкий рост напряжения может привести к короткому замыканию и возгоранию автомобиля. Стоимость предохранителей не особо высока, поэтому не стоит экономить на этой небольшой, но довольно важной детали в системе электрооборудования автомобиля.

    .. 138 139 140 141 ..

    Opel Astra H. Неисправности датчика кислорода

    Основные неисправности датчика кислорода:

    Неисправность отопителя;
    -пригорание, загрязнение керамического наконечника;
    -окисление, нарушение контакта.

    Лямбда-зонд может выйти из строя из-за предельного срока службы (около 60-80 тыс. км пробега).
    Состояние датчика кислорода также контролируется системой самодиагностики. При обнаружении неисправности загорается контрольная лампа на панели приборов.

    Косвенными признаками неисправности датчика являются нестабильная работа на малых оборотах, повышенный расход топлива и низкая динамика. Следует помнить, что эти внешние признаки сопровождают неисправности системы впрыска и неисправности системы зажигания.

    Помимо перечисленных элементов выхлопной системы, могут быть неисправны и другие ее части: выпускной коллектор, гофра и резонатор. Эти элементы могут выгорать, ржаветь, получать механические повреждения, выходить из строя из-за срока годности элементов. Признаками неисправностей могут быть шум при работе выхлопной системы, запах выхлопных газов в салоне автомобиля, падение мощности двигателя, вибрация и другие негативные последствия. Если вы затрудняетесь определить неисправность выхлопной системы автомобиля, то лучший способ решения проблемы – обращение в автосервис на Нагорном для выявления неисправности и ремонта выхлопной системы вашего автомобиля.

    Признаки неисправности кислородного датчика:

    Значительно увеличивается расход (расход) топлива автомобилем;
    — работа двигателя становится нестабильной;
    — преждевременный выход из строя катализатора.

    Автомобиль движется по дороге рывками
    — повышенный расход топлива,
    — автомобиль «тупой», плохо едет и набирает скорость
    — двигатель работает нестабильно на холостых оборотах
    — сразу после остановки характерный треск заметна в области, где находится «лямбда»
    — при внешнем осмотре датчика выясняется, что он нагрелся до горячего состояния (покраснел).

    При наличии вышеперечисленных проблем, вероятно, вышел из строя кислородный датчик, его нужно проверить, вполне возможно, что он нуждается в чистке или замене.

    К поломке кислородного датчика могут привести следующие причины:

    Одной из основных причин, особенно актуальной в нашей стране, является низкое качество бензина, высокое содержание в нем свинца.
    — попадание в корпус датчика кислорода тормозной или охлаждающей жидкости
    — попытка очистки датчика без ведома дела, либо не предназначенными для этого средствами

    Замена датчика кислорода

    Замена лямбда-зонда на автомобиль очень легкий, особенно если датчик расположен на выпускном коллекторе (к нему удобнее добраться). Менять его лучше на хорошо прогретом двигателе, так как холодный металл сжимается, и датчик часто «прилипает» к коллектору.

    Для замены необходимо:

    Заглушить двигатель и выключить зажигание,
    — отсоединить провода от разъема,
    — ключом (иногда требуется торцевой) открутить неисправный датчик
    — прикрутить новый датчик на место до упора, но без лишних усилий
    — подсоединить провода к разъему.
    Вот и все. Теперь с новым датчиком проблем не будет.

    Данная модель выпускается с 2004 года. За долгое время эксплуатации владельцы этого автомобиля накопили немалый опыт обслуживания и ремонта. Столкнувшись с проблемами электрики, многие водители начинают путаться в электронных системах, проводах и разъемах. А в этой модели найти причину неисправности электрики не так просто даже для подготовленных людей, ведь предохранители и реле Опель Астра Н отличаются в зависимости от комплектации.

    Распространенные проблемы, способы их устранения и диагностика ошибок — все это может понадобиться для ремонта Астры.

    В базовой и полной комплектациях предохранители и реле Опель Астра H отличаются нумерацией. Например, в багажнике в базовой версии есть небольшой блок предохранителей и реле, а в полной — полноценный. Под капотом номера предохранителей базовой версии не совпадают с полными. Это связано с разницей в электронных компонентах и ​​разных электрических схемах.

    В этой статье описан полный набор монтажных блоков.

    Предохранители багажника:

    1 (25 А) — стеклоподъемники в передних дверях … Если вдруг перестал работать стеклоподъёмник одной из передних дверей, сначала проверьте этот предохранитель, затем проводку в месте где дверь открыта, между телом и дверью.

    Провод может оборваться или разъем может окислиться. Снимите обшивку с двери и проверьте провода внутри двери. Проверьте массу (коричневый провод между кузовом и дверью). Сняв обшивку, также осмотрите механизм привода подъемника и проверьте его двигатель.

    Если стеклоподъемники работают неправильно, вы можете их запрограммировать. Для этого отключите на некоторое время аккумуляторную батарею, снова подключите ее, включите зажигание, при закрытом окне нажмите и удерживайте кнопку стеклоподъемника в течение 3-5 секунд. Нажмите и удерживайте кнопку для каждой двери отдельно.

    2 — не используется .

    3 (7,5 А) — приборная панель . Если не работают приборы или подсветка панели, также проверьте предохранитель 18. Это может быть плата самой панели или разъем проводки на ее задней стороне.

    4 (5 А) — система кондиционирования … Если кондиционер не работает, проверьте также предохранитель 14 в этом блоке и предохранители 4, 20, 32 в моторном отсеке, а также реле К8_Х125 под блоком капот. В меню автомобиля могут быть установлены неверные настройки. Попробуйте убрать экономичный режим ECO, изменить настройки климат-контроля и кондиционера.

    При отрицательных температурах кондиционер не включится из-за низкого давления газа в системе, поэтому зимой его лучше включать в теплых боксах (для смазки уплотнителей). Проверьте давление, при необходимости залейте и проверьте систему на наличие утечек. Проверить работу сцепления и компрессора, исправность кнопки А/С. Точную причину установит диагностика в сервисе с помощью устройства, подключенного к диагностическому разъему.

    5 (7,5 А) — подушки безопасности .

    6,7,8,9,10 — не используется .

    11 (25 А) — обогрев заднего стекла . Если заднее стекло перестало запотевать или обогрев включается только на несколько секунд, проверьте также предохранитель 18 в этом блоке и реле К3_Х131 в блоке под капотом.

    12 (15 А) — очиститель заднего стекла . Если не работает задний стеклоочиститель, проверьте в дополнение к этому перед. 15 в моторном отсеке. Распространенная проблема – попадание влаги в двигатель и механизмы заднего дворника. Из-за образования ржавчины некоторые детали могут заклинить.

    Чтобы снять механизм с моторчиком, нужно снять обшивку двери багажника, а затем сам механизм. После снятия проверьте состояние вала, выбив втулку, которая на него надевается. Если вал засорен, заржавел или не вращается, выбейте его, очистите и установите на место.

    13 (5 А) — система помощи при парковке .

    14 (7,5 А) — система кондиционирования воздуха … См. пред. 4.

    15 — не используется .

    16 (5 А) — система обнаружения пассажира на переднем сиденье, система Open&Start .

    17 (5 А) — датчик давления в шинах, датчик дождя, датчик качества воздуха, зеркало заднего вида с автозатемнением .

    18 (5 А) — приборы и переключатели на панели … См. пред. 3.

    19 — не используется .

    20 (10 А) — Управление амортизатором (система CDC) .

    21 (7,5 А) — обогрев боковых зеркал . Обычно включается при нажатии на кнопку обогрева заднего стекла. Если перестал работать обогрев бокового зеркала, проверьте проводку между кузовом и дверью, а также в самом зеркале. Для этого снимите крышку или все зеркало и проверьте контакты в разъеме внутри него.

    Часто подгорают или окисляются нижние контакты. Если не работает обогрев зеркал в связке с обогревом заднего стекла, проверьте также предохранитель 11. Фото проводки и механизма внутри зеркала со снятой обшивкой:

    22 (20 А) — стеклянная сдвижная крыша (люк с электроприводом) … См. также пред. 34.

    23 (25 А) — стеклоподъемники задних дверей . Если одно из стекол в задних дверях перестало подниматься/опускаться, проверьте жгут проводов, выходящий из кузова и входящий в дверь. Обычно там обрывается коричневый провод, который идет на массу.

    Также проверьте исправность кнопки на двери, мотора и подъемного механизма, сняв обивку двери. Не помешает проверить предохранитель 1, отвечающий за работу передних электростеклоподъемников.

    24 (7,5 А) — диагностический разъем . Разъем OBD2 расположен под ручником, скрыт за обшивкой полки. Для диагностики ошибок обычно подключаются сканеры Tech3, MDI или OP-COM.

    25 — не используется .

    26 (7,5 А) — Электропривод складывания боковых зеркал .

    27 (5 А) — сигнализация, ультразвуковой датчик … В штатной сигнализации Opel Astra H для постановки на охрану необходимо 2 раза нажать на кнопку брелока, после чего автомобиль встанет на охрану с 15 сек. задерживать. Чтобы просто закрыть все двери, нужно нажать эту же кнопку 1 раз, тогда режим охраны не включится. Чтобы открыть или закрыть все окна, нужно нажать и удерживать кнопку открытия/закрытия соответственно.

    28 — не используется .

    29 (15 А) — прикуриватель, розетка 12 В на центральной консоли . Обычно этот предохранитель перегорает при коротком замыкании в розетке прикуривателя. Если будете вставлять в него нестандартные разъемы от приборов, следите, чтобы на них не было посторонних шайб, которые могут слететь и замкнуть контакты. Подключать устройства лучше к дополнительной розетке 12 В (при наличии) или к разветвителю.

    30 (15 А) — задняя розетка 12В .

    31, 32 — не используется .

    33 (15 А) — система «Открыть и запустить» .

    34 (25 А) — стеклянная сдвижная крыша (люк с электроприводом) … См. также пред. 22.

    35 (15 А) — задняя розетка 12В .

    36 (20 А) — розетка для подключения прицепа, тягово-сцепного устройства .

    37 — не используется .

    38 (25 А) — центральный замок, клемма «30» … О проблемах с сигнализацией см. 27. Если центральный замок перестал закрывать двери, проверьте, горит ли освещение салона. Если он горит, скорее всего, вышел из строя концевой выключатель в одной из дверей и блок «думает», что одна из дверей открыта. Обычно это вызывает тревогу.

    При проблемах с центральным замком можно попробовать скинуть на время клемму аккумулятора и подключить обратно. Для определения точной причины можно произвести диагностику способами, описанными в конце статьи, или в автосервисе при подключении прибора к диагностическому разъему.

    39 (15 А) — подогрев сиденья водителя .
    40 (15 А) — подогрев сиденья переднего пассажира . Если при включении этой функции сиденья перестали нагреваться, проверьте разъемы и провода под ними.

    41, 42, 43, 44 — не используется .

    Реле багажника:

    K1_X131 — реле замка зажигания, контакт «15» .

    K2_X131 — реле замка зажигания, клемма «15А» .

    K3_X131 — реле обогрева заднего стекла … См. пред. одиннадцать.

    Предохранители в коробке под капотом:

    Блок крепления моторного отсека расположен с левой стороны водителя, под капотом, между опорой стойки и левой фарой. Чтобы добраться до него, нужно открыть крышку, поддев ее по краям.

    1 (20 А) — антиблокировочная система тормозов ABS .
    2 (30 А) — антиблокировочная система тормозов АБС … Если загорается лампа АБС на панели и эта система перестает работать, проверьте и очистите датчики АБС и датчики скорости на передних и задних колесах, их проводку и разъемы. Дело может быть и в блоке управления АБС. Более точную причину можно будет сказать по результату диагностики устройства.

    Обычно проблемы с АБС возникают после замены ступиц колес или их подшипников, при сборке узлов неправильно устанавливаются датчики или их разъемы, что приводит к перетиранию проводов или отсутствию контакта.

    3 (30 А) — вентилятор печки (климат-контроль) .

    4 (30 А) — Вентилятор печки (кондиционер) . Если перестала работать печка, возможно засорился сам вентилятор, сгорел его моторчик или термопредохранитель. Засор особенно вероятен, если печь давно (несколько лет) не обслуживалась. Разберите печь, очистите все детали и смажьте ось вентилятора и подшипники.

    Чтобы добраться до печки, нужно снять бардачок. Если печка работает только в последнем максимальном положении, нужно поменять резистор. Дело может быть и в блоке управления климат-контролем или кондиционером. Если печка дует холодным воздухом, проверьте уровень антифриза и наличие воздуха в системе охлаждения.

    5 (30 или 40 А) — вентилятор радиатора .

    6 (20, 30 или 40 А) — двигатель вентилятора радиатора . Если вентилятор охлаждения перестал включаться, проверьте исправность его двигателя, подав напряжение напрямую от аккумулятора. Если двигатель не работает, снимите его, разберите и почистите, проверив щетки, или замените новым. Это может быть электронный блок управления, датчик температуры, термостат или проводка. Правильная диагностика покажет точную причину.

    7 (10 А) — омыватели передние и задние . Если омыватель перестал работать при похолодании, проверьте уровень жидкости в бачке омывателя, не замерзла ли она в патрубках и форсунках. При необходимости прогрейте и замените. Также проверьте исправность бензонасоса в баке, подав на него напряжение 12 В и проводку.

    8 (15 А) — звуковой сигнал … Если перестал работать сигнал, скорее всего дело в модуле CIM, подрулевом кабеле и его разъеме. В этом случае обычно перестают работать кнопки, расположенные на руле (например, громкости). Распространенная проблема. Если дело в сим-модуле, обычно помогает перепайка контактов на его плате, ремонт оборванных проводов или замена на новый модуль.

    9 (25 А) — омыватели передние и задние … См. выше ранее. 7.

    10, 11, 12 — не используется .

    13 (15 А) — противотуманные фары … Если не работают, проверить лампочки, разъемы и проводку.

    14 (30 А) — стеклоочистители . Если «дворники» не работают, скорее всего засорился или примёрз механизм в редукторе или контакты проводов. Разобрать и почистить. Также проверьте щетки двигателя.
    Настройка интервала работы очистителей в прерывистом режиме: нажать рычаг «дворников» вниз для их включения, выждать необходимое время и включить прерывистый режим их работы (переключить рычаг вверх). Очистители теперь будут запускаться с заданным интервалом. Допустимые значения: 2-15 секунд.

    15 (30 А) — очиститель заднего стекла … См. пред. 12 в блоке багажника.

    16 (5 А) — Система Open & Start, открывающаяся крыша, ABS, выключатель стоп-сигнала .

    17 (25 А) — подогрев топливного фильтра (только для дизелей) .

    18 (25 А) — стартер … Если не крутит, проверьте реле К1_Х125, заряд аккумулятора, контакты его клемм, минусовой контакт на кузове автомобиля, исправность самого стартера, электромагнитное реле и проводка/разъемы. При наличии АКПП проверьте ее селектор, исправность выключателя педали тормоза. Диагностика укажет точную причину.

    19 (30 А) — электронные системы коробки передач .

    20 (10 А) — компрессор кондиционера … См. пред. 4 в багажнике.

    21 (20 А) — электронные системы двигателя .

    22 (7,5 А) — электронные системы двигателя .

    23 (10 А) — фары, адаптивный свет (система AFL), корректор угла наклона . .. Если перестал работать ближний или дальний свет, проверьте и замените лампы. Для замены лампы в одной из фар необходимо повернуть колеса в обратную сторону, открыть специальный люк, расположенный в колесной арке, снять через него резиновый чехол с фары, вынуть старую лампу, повернув ее против часовой стрелки и установите новую лампу, повернув ее для фиксации в разъеме по часовой стрелке.

    Для включения режима фар «дорога домой» необходимо выключить зажигание и вынуть ключ из замка, открыть дверь водителя и поморгать дальним светом (кратковременно нажав рычаг на себя). После этого при закрытии двери водителя будет включаться ближний свет + лампа заднего хода, которая автоматически гаснет через 30 секунд.

    24 (15 А) — топливный насос . Если насос не качает бензин и двигатель не заводится, проверьте провода под капотом в гофре между блоком управления двигателем и блоком предохранителей. Обычно они там перетираются или пропадает контакт в разъёмах подключения к этим блокам. Диагностика и чтение ошибок могут определить точную причину.

    25 (15 А) — электронные системы коробки передач .

    26 (10 А) — электронные системы двигателя .

    27 (5 А) — электроусилитель руля . Если руль начинает туго крутиться, проверьте силовой предохранитель FB3, уровень масла в бачке ГУР. Резервуар находится под капотом со стороны пассажира, в нише возле лобового стекла.

    Если руль туго крутится только в мороз, при прогреве работает нормально, скорее всего масло в ГУР замерзает, смените масло на более стойкое к температурам. В случае проблем с маслом рулевая рейка может выйти из строя или заклинить. Помпа тоже могла выйти из строя, в этом случае либо ремонт, либо замена на новую.

    28 (5 А) — электронные системы трансмиссии .

    29 (7,5 А) — электронные системы трансмиссии .

    30 (10 А) — электронные системы двигателя .

    31 (10 А) — фары, адаптивный свет (система AFL), электрокорректор угла наклона . .. См. пред. 23.

    32 (5 А) — кондиционер, выключатель педали сцепления, лампа неисправности тормозов .

    33 (5 А) — наружное освещение (блок управления), фары, адаптивный свет (система AFL), электрокорректор угла наклона.

    34 (7,5 А) — модуль рулевого управления (блок управления) .

    35 (20 А) — информационно-развлекательная система .

    36 (7.5) — Система Twin Audio, дисплей, радио, моб. телефон .

    Реле в блоке под капотом:

    K1_X125 — реле стартера … См. пред. 18 в блоке под капотом.

    K2_X125 — реле электронного блока управления двигателем (ЭБУ) .

    KZ_X125 — выход «5» .

    K5_X125 — реле режимов работы стеклоочистителя .

    K6_X125 — Реле переднего стеклоочистителя … См. пред. 14 в блоке под капотом.

    K7_X125 — Реле (насос) омывателя фар . Если не работает, проверьте уровень жидкости в омывателе, а также отсутствие засоров и примерзаний в трубках и форсунках.

    K8_X125 — реле компрессора кондиционера .

    K10_X125 — Реле топливного насоса … См. пред. 24 в блоке под капотом.

    K11_X125 — реле вентилятора радиатора .
    K12_X125 — реле вентилятора радиатора .
    K1Z_X125 — Реле вентилятора радиатора … См. пред. 5 в блоке под капотом.

    K14_X125 — реле обогрева топливного фильтра (только для дизелей) .

    K15_X125 — Реле вентилятора печки … См. пред. 3 в блоке под капотом.

    K16_X125 — реле противотуманных фар … См. пред. 13 в блоке под капотом.

    Силовые предохранители в моторном отсеке Opel Astra H:

    Блок силовых предохранителей расположен под капотом, рядом с блоком основных предохранителей, между ним и левой стойкой стойки. Чтобы добраться до него, нужно открыть крышку.

    FB1 (50 А) — жесткая электрогидравлическая крыша HT .

    FB2 (80 А) — регулятор времени накала (только для дизеля) .

    FB3 (80 А) — электрогидравлический усилитель руля … См. пред. 27 в блоке под капотом.

    FB4 (30 А) — автономный отопитель IH .

    FB4 (100 А) — дополнительный электроотопитель салона EH .

    FB5 (80 А) — блок предохранителей и реле в багажнике .

    FB6 (80 А) — блок предохранителей и реле в багажнике .

    Диагностика ошибок:

    Для определения причины неисправности можно произвести диагностику системы без специального прибора описанными ниже способами.

    Для механических коробок передач или коробок передач Easytronic:

    • продолжая удерживать педали, подождать несколько секунд до появления сообщений об ошибках на дисплее бортового компьютера

    Для АКПП:

    • вставить ключ в замок зажигания
    • повернуть ключ, включив зажигание, но не запуская двигатель
    • нажать на педаль тормоза и удерживать ее
    • перевести рычаг коробки передач в положение D
    • выключить зажигание, отпустить педаль тормоза
    • одновременно нажать педаль газа и педаль тормоза и удерживать их нажатыми
    • повернуть ключ, включив зажигание, но не запуская двигатель
    • удерживая педали, подождать несколько секунд до появления сообщений на дисплее бортового компьютера

    В режиме диагностики на дисплее отображается ECN с кодами ошибок. 4 цифры — код ошибки, 2 цифры — значение.

    Все модели opel astra h обычно имеют два блока предохранителей
    — в моторном отсеке (со стороны водителя)
    — под крышкой внешней обшивки в багажнике (со стороны водителя)

    В зависимости от комплектации вашего автомобиля схемы этих блоков могут быть разными — с разным количеством и расположением элементов.

    Блок предохранителей в моторном отсеке расположен слева.

    Перед поиском обязательно заглушите двигатель и выключите зажигание (поверните ключ в положение OFF). Если этого не сделать, можно получить удар током или закоротить отверткой некоторые контакты, что может привести к возгоранию.

    Вы можете использовать отвертку, чтобы открыть крышку. На левой стороне крышки есть два зажима.

    Вставьте отвертку в щель между крышкой и зажимом
    — слегка отогните защелку и поднимите крышку, чтобы она не щелкнула при отпускании
    — проделайте то же самое со вторым зажимом
    — Поднимите крышку вверх (в вертикальное положение), после чего крышку можно снять, потянув ее вверх и сняв.

    В некоторых моделях opel (opel astra a) блок предохранителей состоит из двух частей.
    Снять крышку с большого монтажного блока реле и предохранителей можно, нажав с обеих сторон на внутренние зажимы, прочно удерживающие крышку на корпусе.

    Крышку главного блока предохранителей можно снять, просто потянув ее вверх. Он содержит основные предохранители вряд ли.

    Под крышкой вы увидите набор предохранителей и реле.

    Каждый предохранитель отвечает за отдельное устройство в автомобиле и рассчитан на определенную силу тока, поэтому будет полезно знать номиналы предохранителей.

    Цветовая маркировка предохранителей по номинальному току.

    Цвет предохранителя и сила тока
    фиолетовый — 3 А
    Бежевый — 5 А
    Коричневый — 7,5 А
    Красный — 10 А
    Синий — 15 А
    Желтый — 20 А
    Прозрачный — 25 А
    Зеленый — 30 А
    Розовый — 30 А
    Зеленый — 40 А

    Первый тип оборудования

    Защищаемая цепь и номинальный ток
    1. АБС — 20 А
    2. АБС — 30 А
    3. Система отопления и вентиляции салона — климат-контроль (ОВиК) — 30 А

    7. Центральный замок — 20 А
    8. Омыватели стекол — 10 А
    9. Обогрев заднего стекла и зеркал — 30 А
    10. Разъем для диагностики — 7,5 А
    11. Инструменты — 7,5 А
    12. Мобильный телефон / радио / система Twin Audio / многофункциональный дисплей — 7,5 А
    13. Ближний свет — 5 А

    17. Кондиционер — 20 А
    18. Стартер — 25 А
    19 —
    20 Сигнал — 15 А

    23. Система адаптивного освещения (AFL), корректор фар — 5 А
    24. Топливный насос — 15 А

    27. Отопление, кондиционер, датчик состояния воздуха — 7,5 А

    29. Усилитель руля — 5 А

    31. Стеклоочиститель заднего стекла — 15 А
    32. Задние стоп-сигналы — 5 А
    33. Система адаптивного освещения (AFL), регулировка наклона фар, реле зажигания, система управления замками дверей — 5 А
    34. Блок управления модуля рулевой колонки — 7,5 Ампер

    36. Прикуриватель — 15 А

    * 1 — Номинальная сила тока зависит от установленного оборудования и мощности двигателя.

    Второй вид оборудования

    1. АБС — 20 А
    2. ABS — 30 А
    3. Система отопления и вентиляции салона — климат-контроль — 30 А
    4. Система отопления и вентиляции салона — климат-контроль (HVAC) — 30 А
    5. Вентилятор охлаждения * 1 — 30 А или 40 A
    6. Вентилятор охлаждения * 1 — 20 A или 30 A или 40 A
    7. Омыватели стекол — 10 A
    8. Сигнал — 15 A
    9. Омыватель фар — 25 A
    10. —
    11. — —
    12. —
    13. Противотуманные фары — 15 А
    14. Стеклоочистители — 30 А
    15. Стеклоочистители — 30 А
    16. Звуковой сигнал, АБС, стоп-сигналы, кондиционер — 5 А
    17. —
    18. Стартер — 25 А
    19. Электроника трансмиссии — 30 А
    20. Система кондиционирования воздуха — 10 А
    21. Электронное оборудование двигателя — 20 А
    22. Электронное оборудование двигателя — 7,5 А
    23. Система адаптивного освещения (AFL), регулировка угла наклона фар — 10 А
    24. Топливный насос — 15 А
    25. Электронное оборудование коробки передач — 15 А
    26. Электронное оборудование двигателя — 10 А
    27. Усилитель руля — 5 А
    28. Электронное оборудование коробки передач — 5 А
    29. Электронное оборудование коробки передач — 7,5 А
    30. Электронное оборудование двигателя — 10 А
    31. Система адаптивного освещения фар (AFL), корректора угла наклона фар — 10 А
    32. Тормозная система, система кондиционирования, сцепление система управления — — 5А
    33. Адаптивная система головного света (АФЛ), корректор фар, переключатель фар —
    5 А
    34. Система управления подрулевыми колонками — 7,5 А
    35. Информационно-развлекательная система — 20 Ампер
    36. Мобильный телефон/радио / Система Twin Audio / Многофункциональный дисплей — 7,5 А

    N9 Рабочая цепь Обозначение реле
    1 Вентилятор системы охлаждения K11 X125
    2 Вентилятор системы охлаждения K12 X125
    3 Насос омывателя фар K7 X125
    4 Противотуманные фары K16 X125
    Стеклоочистители передние (вкл/выкл) K6_X125
    7 Вентиляция салона K15 X125
    8 Обогрев топливного фильтра (дизельные модели) K14_X125
    9 Стартер K1 X125
    10 Вентилятор системы охлаждения K13 X125
    11 Компрессор К/В К8 Х125
    12 ЕСМ K Х125
    13 Топливный насос К10 Х125
    14 Клемма 15 КЗ Х125

    N9 Рабочая цепь Обозначение реле
    1 Обогрев заднего стекла КЗ Х131
    2 Клемма 15 К1 Х131
    3 Клемма 15а К2 Х131 900 900 багажник с левой стороны.
    В хэтчбеках добраться до блока можно, открыв крышку кожуха, повернув две круглые защелки и опустив крышку.

    В седанах можно найти небольшую крышку с двумя ручками. Потяните за две ручки, освободите защелки и поднимите крышку.

    В зависимости от конфигурации панель предохранителей может иметь разный вид.
    В комплекте количество предохранителей и реле намного больше и схема предохранителей сложнее.

    Простой небольшой блок предохранителей в стандартной комплектации.

    1. Противотуманные фары — 15 А
    2. —
    3. Розетка в багажнике — 15 А
    4. Фонари заднего хода — 7,5 А
    5. Задние стекла — 30 А
    6. Система кондиционирования воздуха — 10 А
    7. Передние окна — 30 А
    8. Обогрев зеркал — 7,5 А

    Сложный, большой блок предохранителей в полной комплектации

    1. Передние стекла — 25 А
    2. —-
    3. Инструменты — 7,5 А
    4. Отопление салона, кондиционер система климат-контроля — 5 А
    5. Подушки безопасности — 7,5 А
    6. —
    7. —
    8. —
    9. —
    10. —
    11. Обогрев заднего стекла — 25 А
    12. Стеклоочиститель заднего стекла — 15 А
    13. Парктроник — 5 А
    14. Отопление салона, система кондиционирования — 7,5 А
    15. —
    16. Система обнаружения человека в автокресле, система Open&Start — 5 А
    17. Датчик дождя, датчик качества воздуха, датчики давления воздуха в колесах автомобиля, салонное зеркало — 5 А
    18. Инструменты, переключатели — 5 А
    19. —
    20.КДЦ — 10 А
    21. Обогрев зеркал — 7,5 А
    22. Люк в крыше — 20 А
    23. Задние стекла — 25 А
    24. Разъем для диагностики — 7,5 А
    25. —
    26. Электропривод складывания зеркал при парковке — 7,5 Ампер
    27. Ультразвуковой датчик, сигнализация — 5 Ампер
    28. —
    29. Гнездо прикуривателя в передней панели — 15 А
    30. Гнездо прикуривателя сзади — 15 А
    31. —
    32. —
    33. Система Open & Start — 15 А
    34. Складывающаяся крыша — 25 А
    35. Задний разъем — 15 А
    36. Электрооборудование для буксировки — 20 А
    37. —
    38. Центральный замок — 25 А
    39. Подогрев сидений (левых) — 15 А
    40. Обогрев сидений (правый) — 15 А
    41. —
    42. —
    43. —
    44. —

    Блоки предохранителей в opel astra J (опель астра J).

    Новый Opel Astra J имеет три блока предохранителей.

    Блок предохранителей в моторном отсеке
    — Блок предохранителей за бардачком на приборной панели или за крышкой в ​​бардачке.
    — Блок в багажном отделении автомобиля

    Блок главных предохранителей расположен в передней левой части моторного отсека.

    Сверху и снизу крышки есть две защелки, нажмите на них и поднимите крышку. При необходимости, потянув крышку вверх, можно снять крышку.

    1 Блок управления двигателем
    2 Датчик концентрации кислорода
    3 Впрыск топлива, система зажигания
    4 Впрыск топлива, система зажигания
    5 —
    6 Обогрев зеркал
    7 Регулятор вентилятора
    8 Лямбда-зонд двигателя
    9 Датчик заднего стекла 9090 10 Датчик аккумулятора
    11 Рычаг открывания багажника
    12 Модуль адаптивного переднего освещения
    13 —
    14 Стеклоочиститель заднего стекла
    15 Блок управления двигателем
    16 Стартер
    17 Блок управления коробкой передач
    18 Обогрев заднего стекла
    19 Передние электростеклоподъемники
    20 Задние электростеклоподъемники
    21 ABS
    22 Левая фара дальнего света (галоген)
    23 Омыватель фар
    24 Правая фара ближнего света (ксенон)
    25 Левая фара ближнего света (ксенон) )
    26 Фара противотуманная
    27 Подогрев дизельного топлива
    28 —
    29 Электрический стояночный тормоз
    30 ABS
    31 —
    32 Подушка безопасности
    33 Система адаптивного освещения
    34 —
    35 Электростеклоподъемники
    35
    38 Вакуумный насос
    39 Блок управления подачей топлива
    40 Стеклоомыватель, омыватель заднего стекла
    41 Правая фара дальнего света (галогенная)
    42 Вентилятор радиатора
    43 Стеклоочиститель
    44 —
    45 Вентилятор радиатора Звуковой сигнал
    090 — 47
    48 Вентилятор радиатора
    49 Топливный насос
    50 Регулировка уровня фар
    51 Воздушная заслонка
    52 Дополнительный отопитель дизельного двигателя
    53 Блок управления коробкой передач, блок управления двигателем
    54 Контроль проводки

    Блок предохранителей приборной панели может располагаться в разных местах в зависимости от комплектации.

    На автомобилях с левосторонним управлением блок предохранителей расположен за бардачком на приборной панели.

    Чтобы добраться до блока, нужно открыть отсек, нажать влево на внутренний ящик и полностью разблокировать его, опустив вниз. Затем крышку отсека можно снять.
    На автомобилях с правым рулем блок предохранителей спрятан за крышкой в ​​бардачке.

    Для того, чтобы добраться до него, нужно открыть передний бардачок и найти там небольшую крышку слева вверху. Потом открыть его можно с помощью выступающей ручки — за крышкой находится сам блок предохранителей.

    1 Дисплеи
    2 Наружное освещение
    3 Наружное освещение
    4 Радио
    5 Информационно-развлекательная система
    6 Розетка спереди
    7 Розетка сзади
    8 Левая фара ближнего света
    9 Правая фара ближнего света 90 Дверь 100 замки
    11 Вентилятор отопителя и кондиционера
    12 —
    13 —
    14 Диагностический разъем
    15 Подушка безопасности
    16 —
    17 Кондиционер
    18 —
    19 Стоп-сигналы, фонари заднего хода, внутреннее освещение
    20 —

    30 Левый дальний свет
    32 Правый дальний свет
    33 Блок управления двигателем
    34 Звуковой сигнал
    35 Система климат-контроля, кондиционер
    36 Передний противотуманный фонарь

    Блок предохранителей в приборной панели Opel

    1 Блок управления кузовным оборудованием
    2 Блок управления кузовным оборудованием
    3 Блок управления кузовным оборудованием
    4 Блок управления кузовным оборудованием
    5 Блок управления кузовным оборудованием
    6 Блок управления кузовным оборудованием
    7 Блок управления кузовным оборудованием
    8 Блок управления кузовным оборудованием
    9 Дверные замки
    10 Защитно-диагностический модуль
    11 Замки дверей
    12 Климат-контроль
    13 Задняя дверь
    14 Система помощи при парковке
    15 Предупреждение о выезде за пределы полосы движения, внутреннее зеркало
    16 Адаптивная система головного освещения
    17 Электростеклоподъемники со стороны водителя
    18 Датчик дождя
    19 Резерв
    20 Рулевое колесо
    21 Блок управления коробкой передач
    22 Прикуриватели
    26 Защитно-диагностический модуль
    27 Комбинация приборов
    28 Система адаптивного головного освещения 29 Резерв
    30 Резерв
    31 Комбинация устройств
    32 Информационно-развлекательная система, аксессуары, розетка
    33 Дисплей, развлекательная система
    34 OnStar UHP / DAB

    Блок предохранителей в багажном отделении

    1 Поясничная опора сиденья водителя
    2 Поясничная опора сиденья пассажира
    3 Усилитель
    4 Разъем жгута проводов прицепа

    8 прицеп
    9 резерв
    10 резерв
    11 прицеп
    12 навигационная система.
    13 Рулевое колесо с подогревом
    14 Разъем жгута проводов прицепа
    15 Рулевое колесо
    16 Датчик воды в топливе
    17 Внутреннее зеркало
    18 Резерв

    Opel Omega B Fuses

    Это должно знать каждый автомобиль:

    Рассмотрим, где фьюсы. добраться до них и вскрыть блоки, как определить неисправность, а также какие детали подобрать для замены и как заменить.


    Предохранители Opel Astra H нужны для разъедания электрической цепи, подвергшейся перегрузке.
    Проще говоря, если ток тока в цепи увеличился, предохранитель сгорает, соответственно цепь размыкается. Необходимо предотвратить короткое замыкание, которое может привести к поломке всей электроники в автомобиле и даже к пожару. А блок создан для удобства автовладельца. Ведь если бы предохранители были разбросаны по всей схеме, заменить их было бы очень сложно. Благодаря тому, что все они собраны в одном месте, вам не придется искать по всей машине, где вам нужно.

    Где находится блок в Опель Астра H

    Перед началом работ с любой электрикой в ​​Опель Астра., в том числе с предохранителями лучше вытащить ключ из замка зажигания. Иначе можно получить удар током или случайно устроить короткое замыкание. Опель Астра имеет 2 блока предохранителей — один в багажнике, другой под капотом.

    В базовой комплектации Опель Астра оснащен одним блоком в подконтрольном пространстве, а вторым, поменьше, в багажном отделении. В полной упаковке 2 полноценных элемента, в тех же местах. Это связано с тем, что электронные схемы отличаются из-за разных электронных компонентов.

    Как получить доступ к предохранителям

    Блок под капотом:

    • Вставьте плоскую отвертку в щель между крышкой и защелкой
    • Слегка отогните и поднимите крышку.
    • То же самое с другим замком.

    В некоторых вариантах Opel Astra Блок разделен на две части. Снять крышку в этом случае получается, нажав одновременно на фиксаторы, удерживающие крышку.

    В багажнике:

    • Опель Астра Хэтчбек и универсальный блок слева в багажнике. Доступ к нему можно получить, открыв отверстие в обшивке, проверив хомуты.
    • В седане аналогичная система, но размер крышки меньше.
    • Размер блока зависит от комплектации Опель Астра.
    эти две картинки печатают в C B. e.t E. на одном листе А4 с двух сторон > Саламин > Бросок в бардачок >

    Расположение и назначение предохранителей вариант 2.
    Полный размер: 2592x1944px, 771 КБ Полный размер: 2592x1944px, 869 Кб
    Цена вопроса ~ 50 руб. (*Скачать фото в полном размере 2592×1944 — Фото отличного качества)

    назначение предохранителей зависит от типа блока в багажнике :

    Упрощенное оборудование (в основном дизельные караваны ) — Блок задний (без РЭК)

    назначение предохранителей опция 1 + малая задняя часть 1279×932 JPG.
    1. АБС — 20 А
    2. АБС — 30 А
    3. Система отопления и вентиляции салона — климат-контроль — 30 А
    4. Единая система отопления и вентиляции — кондиционер — 30 А.
    5. Вентилятор РА обогрева * 30 А или 40 А
    6. Вентилятор радиатора * 20 А или 30 А или 40 А
    7. Центральный Замок — 20 А.
    8. Омыватели стекол —
    10 А.
    9. О Боев Заднее Стекло и наружные зеркала — 30 А.
    10. Диагностический разъем — 7,5 А
    11. Устройство с — 7,5 А
    12. Мобильный телефон / Радио / Система TWIN AUDIO / Многофункциональный дисплей — 7,5 А
    13. В нутрийном освещении — 5 А.
    14. ОТ теклохоматтель лобового стекла- 30 А.
    15. С теклохоматтел Ветровое стекло — 30 А.
    16. Звуковой сигнал, АБС, Выключатель стоп-сигналов, Кондиционер — 5 А
    17. Кондиционер — 20 А
    18. Стартер — 25 А
    19 —
    20 Сигнал — 15А .
    21. Электронное оборудование двигателя — 20 А
    22. Электронное оборудование двигателя — 7,5 А
    23. Адаптивный свет фар (AFL), регулировка угла наклона фар — 5 А
    24. Топливный насос — 15 А
    25. Электронное оборудование коробки передач — 15 А
    26. Электронное оборудование двигателя — 10 А
    27. Отопитель, кондиционер, датчик состояния воздуха — 7,5 А
    28. Электронное оборудование коробки передач — 5 А
    29. Сервер рулевого управления — 5 А
    30. Электронное оборудование двигателя — 10 А
    31. Стеклоочиститель заднего стекла — 15 А.
    32. Выключатель стоп-сигналов — 5 А
    33. Корректор фар, выключатель света, выключатель сцепления, приборы, модуль двери водителя — 5 А
    34. Блок управления Модуль рулевой колонки (CIM) — 7,5 ампер
    35. Информационно-развлекательная система — 20 ампер
    36. Прикуриватель, выход передний — 15 А.

    В полной комплектации — задний модуль REC сложнее по схеме предохранителей.
    опция 2.
    2592x1944px, 771 КБ + задняя (рекомендация) : 2592x1944px, 869 КБ
    1. АБС — 20 А
    2. АБС — 30 А
    3. Система отопления и вентиляции салона — климат-контроль — 30 А
    4. Система отопления и вентиляции — кондиционер — 30 А
    5. Вентилятор радиатора * 30 А или 40 А
    6. Вентилятор радиатора * 20 А или 30 А или 40 А
    7. Омыватели стекол — 10 А.
    8. Сигнал —
    15 А.
    9. Омыватель фар — 25 А.
    10. —
    11. —
    12. —
    13. Фары противотуманные — 15 А.
    14. ОТ теклохоматтел Лобовое стекло — 30 А.
    15. ОТ теклохоматтель лобового стекла — 30 А.
    16. Звуковой сигнал, АБС,в переключателе стоп сигнала, кондиционер — 5 А
    17. — * подогрев живого фильтра (Дизель y Д. Вигатель) — 25 А
    18. Стартер — 25 А
    19. Электроника коробки передач — 30 А
    20. Компрессор кондиционера РА — 10 А
    21. Электронное оборудование двигателя — 20 А
    22. Электронное оборудование двигателя — 7,5 А
    23. Адаптивный свет фар (AFL), регулировка угла наклона фар — 10 А
    24. Топливный насос — 15 А
    25. Электронное оборудование коробки передач — 15 А
    26. Электронное оборудование двигателя — 10 А
    27. Электрогидроусилитель руля Серебряный — 5 А
    28. Электронное оборудование коробки передач — 5 А
    29. Электронное оборудование коробки передач — 7,5 А
    30. Электронное оборудование двигателя — 10 А
    31. Адаптивный свет фар (AFL), корректор фар — 10 А
    32. Тормозная система, пневматическая система кондиционирования, система управления сцеплением — 5А
    33. Адаптивный свет фар (AFL), корректор фар, выключатель света — 5 А
    34. Блок управления, модуль Рулевая колонка (CIM) — 7,5 А
    35. Информационно-развлекательная система — 20 ампер
    36. Мобильный телефон/ Радио / Система TWIN AUDIO / Многофункциональный дисплей — 7,5 А
    ссылка:

    Данная модель выпускается с 2004 года. За долгое время владельцы этого автомобиля накопили немалый опыт и опыт ремонта. Столкнувшись с проблемами электрики, многие водители начинают перетирать электронные системы, провода и разъемы. А в этой модели найти причину неисправности электрики не так просто даже подготовленным людям, ведь предохранители и реле Опель Астра Н различаются в зависимости от комплектации.

    Распространенные проблемы, способы их устранения и диагностики ошибок — все это может понадобиться для устранения ареста.

    В базовой и полной комплектации предохранители и реле Opel Astra H отличаются нумерацией. Например, в багажнике в базовой версии есть небольшой блок предохранителей и реле, а в полной — полный. Под капотом нумерация предохранителей базовой версии не совпадает с полной. Это связано с разницей в электронных компонентах и ​​разных электрических схемах.

    В данной статье рассматриваются монтажные блоки полной комплектации.

    Предохранители в багажнике:

    1 (25 А) — Электростеклоподъемники передних дверей . Если вдруг перестал работать стеклоподъемник одной из передних дверей, проверьте в первую очередь этот предохранитель, затем проводку в месте открывания двери, между кузовом и дверью.

    Провод может растворить или окислить контактный разъем. Снимите обшивку с двери и проверьте провода внутри двери. Проверить массу (коричневый провод между кузовом и дверью). При снятом подъеме также осмотрите привод привода привода и проверьте его двигатель.

    Если окна работают неправильно, вы можете их запрограммировать. Для этого отключите аккумулятор на время, подключите обратно, включите зажигание, при закрытом стекле нажмите и удерживайте кнопку подъема стекла 3-5 секунд. Нажмите и удерживайте кнопку для каждой двери отдельно.

    2 — не используется .

    3 (7,5 А) — приборная панель . Если не работают приборы или освещение панели, проверьте также предохранитель 18. Возможно, в плате самой панели или соединениях проводки с задней ее стороны.

    4 (5 А) — система кондиционирования . Если не работает кардицер, проверьте также предохранитель 14 в этом блоке и предохранители 4, 20, 32 в моторном отсеке, а также реле К8_Х125 под капотом. Неверные настройки могут быть установлены в меню автомобиля. Попробуйте убрать экономичный режим ECO, изменить настройки климат-контроля и кондиционера.

    При отрицательных температурах кондиционер не включится из-за низкого давления газа в системе, поэтому зимой его лучше включать в теплые Боксы (для смазки уплотнителей). Проверьте давление, заправьте топливом и проверьте систему на наличие утечек, если это необходимо. Проверить муфту и работу компрессора, наличие кнопки A/C. Точную причину поможет определить диагностика в сервисе с помощью устройства, подключенного к диагностическому разъему.

    5 (7,5 А) — Подушки безопасности .

    6,7,8,9,10 — не используется .

    11 (25 а) — обогрев заднего стекла . Если заднее стекло остановилось, или обогрев включается только на несколько секунд, проверьте также предохранитель 18 в этом блоке и реле К3_Х131 в блоке под капотом.

    12 (15 А) — очиститель заднего стекла . Если не работает задний «дворник», проверьте дополнительно, перед. 15 в моторном отсеке. Распространенная проблема – попадание влаги в механизм мотора и заднего дворника. Из-за образования ржавчины некоторые детали могут заклинить.

    Чтобы снять механизм с двигателем, нужно снять обшивку двери, а затем и сам механизм. После снятия проверьте состояние вала, выбив втулку, которая на это надеется. Если вал засорился, заржавел или не крутится, выберите его, очистите и установите обратно.

    13 (5 А) — Система помощи при парковке .

    14 (7,5 А) — система кондиционирования . Смотрите раньше. четыре.

    15 — не используется .

    16 (5 А) — система обнаружения пассажиров на переднем сиденье, система Open&Start .

    17 (5 А) — датчик давления в шинах, датчик дождя, датчик качества воздуха, зеркало заднего вида автомат .

    18 (5 А) — приборы и переключатели на панели . Смотрите раньше. 3.

    19 — не используется .

    20 (10 а) — управление амортизаторами (система CDC) .

    21 (7,5 А) — Обогреваемая сторона Zeaqual . Тсуально включаются при нажатии на кнопку обогрева заднего стекла. Если перестал работать обогрев бокового зеркала, проверьте проводку между кузовом и дверью, а также в самом зеркале. Для этого снимите накладку или все зеркало и проверьте контакты в разъеме внутри него.

    Часто подгорают или окисляются нижние контакты. Если обогрев зеркал не работает вместе с обогревом заднего стекла, также проверьте предохранитель 11. Фото проводки и механизма внутри зеркала со снятой обшивкой:

    22 (20 а) — Стеклянная сдвижная крыша (Люк мощность) . См. также раньше. 34.

    23 (25 А) — электростеклоподъемники задних дверей . Если один из стержней в задних дверях перестал опускаться/лезть, проверьте жгут проводов, который выходит из кузова и входит в дверь. Обычно там коричневый провод, который идет на массу.

    Проверить также исправность самой кнопки на двери, мотора и механизма подъемника, сняв обивку двери. Не помешает проверить и предохранитель 1 отвечающий за работу передних стеклоподъемников.

    24 (7,5 А) — диагностический разъем . Разъем OBD2 находится под ручкой, спрятан за накладкой полки. К диагностике ошибок обычно подключаются сканеры TECh3, MDI или OP-COM.

    25 — не используется .

    26 (7,5 А) — электроприбор боковых зеркал .

    27 (5 А) — сигнализация, ультразвуковой датчик . В штатной сигнализации Opel Astra H для постановки охраны нужно нажать 2 раза кнопку брелка, после этого машина встанет с задержкой 15 секунд. Чтобы просто закрыть все двери, нужно нажать эту же кнопку 1 раз, тогда режим охраны не включается. Чтобы открыть или закрыть все окна, нужно нажать и удерживать кнопку открытия/закрытия соответственно.

    28 — не используется .

    29 (15 а) — прикуриватель, розетка 12 В на центральной консоли . Обычно этот предохранитель перегорает при коротком замыкании в разъеме прикуривателя. Если будете вставлять в него нестандартные разъемы от устройств, следите за тем, чтобы не было посторонних шайб, которые могут слететь и замкнуть контакты. Устройства лучше подключать к дополнительной розетке 12 В (если есть) или в разветвитель.

    30 (15 А) — задняя розетка 12 В .

    31, 32 — не используется .

    33 (15 А) — система «Открыть и запустить» .

    34 (25 А) — стеклянная сдвижная крыша (люк с электроприводом) . См. также раньше. 22.

    35 (15 А) — задняя розетка 12 В .

    36 (20 а) — розетка для подключения прицепа, тягово-сцепное устройство .

    37 — не используется .

    38 (25 А) — Центральный замок, вывод «30» . О проблемах с сигнализацией см. 27. Если центральный замок перестает закрывать двери, проверьте, горит ли свет в салоне. Если он горит, скорее всего вышел из строя концевой выключатель в одной из дверей и блок «думает», что одна из дверей открыта. Это обычно служит тревогой.

    При сбоях с центральным замком можно попробовать скинуть на время клемму аккумулятора и подключить обратно. Для определения точной причины можно провести диагностику способами, описанными в конце статьи, или в СТО при подключении устройства к диагностическому разъему.

    39 (15 А) — Обогрев сиденья водителя .
    40 (15 А) — Обогрев сиденья переднего пассажира . Если сиденья перестали греться при включении этой функции, проверьте разъемы и провода под ними.

    41, 42, 43, 44 — не используется .

    Реле в багажнике:

    К1_Х131 — реле замка зажигания, вывод «15» .

    К2_Х131 — реле замка зажигания, выход «15а» .

    К3_х131 — реле обогрева заднего стекла . Смотрите раньше. одиннадцать.

    Предохранители в блоке под капотом:

    Узел крепления моторного отсека расположен с левой стороны водителя, под капотом между опорой стойки и левой фарой. Чтобы добраться до него, нужно открыть крышку, обойдя ее по краям.

    1 (20 а) — антиблокировочная система тормозов ABS. .
    2 (30 А) — Антиблокировочная система тормозов с АБС . Если загорелась лампа АБС вокруг панели и эта система перестала работать, проверьте и очистите датчики АБС и датчики скорости на передних и задних колесах, их проводку и разъемы. Дело может быть в блоке управления АБС. Более точную причину можно сказать по результатам диагностики.

    Обычно проблемы с АБС возникают после замены ступиц колес или их подшипников, при сборке узлов неправильно устанавливаются датчики или их разъемы, что приводит к отставанию проводов или отсутствию контакта.

    3 (30 а) — вентилятор печки (климат-контроль) .

    4 (30 а) — вентилятор печки (кондиционер) . Если перестала работать печка, забился сам вентилятор, сгорел его мотор или термошов. Особенно вероятен вормор, если печь долго (несколько лет) не служила. Разберите печку, почистите все узлы и смажьте ось вентилятора и подшипники.

    Чтобы добраться до печки, нужно снять бардачок. Если печка работает только в последнем максимальном положении, нужно поменять резистор. Дело может быть в блоке климат-контроля или кондиционера. Если печка дует холодным воздухом, проверьте уровень антифриза и наличие воздуха в системе охлаждения.

    5 (30 или 40 А) — вентилятор радиатора .

    6 (20, 30 или 40 А) — Двигатель вентилятора радиатора . Если вентилятор системы охлаждения остановился, проверьте работу его двигателя, подав напряжение напрямую от аккумуляторной батареи. Если двигатель не работает, снимите его, разберите и почистите, проверив щетки или замените новым. Дело может быть в электронном блоке управления, датчике температуры, термостате или проводке. Правильная диагностика покажет точную причину.

    7 (10 а) — переднее и заднее стекло . Если омыватель перестал работать при остывании, проверьте уровень жидкости в бачке омывателя, не замерзла ли она в трубках и форсунках. Шаг при необходимости и изменить. Проверьте также исправность насоса насоса в баке, питающего напряжением 12 В и электропроводки.

    8 (15 А) — Звуковой сигнал . Если перестал работать сигнал, скорее всего дело в модуле CIM, шлейфе сабмиттера и его разъеме. При этом обычно перестают работать кнопки, расположенные на руле (например, громкости). Общая проблема. Если дело в сим-модуле, обычно помогает перепайка контактов на его плате, ремонт оборванных проводов или замена нового модуля.

    9 (25 А) — переднее и заднее стекло . См. выше ранее. 7.

    10, 11, 12 — не используется .

    13 (15 А) — противотуманные фары . Если не работает, проверьте лампы, разъемы и проводку.

    14 (30 а) — очистители лобового стекла . Если «дворники» не работают, скорее всего забился или хохотает механизм в моторе-редукторе или контакты проводов. Разберите его и почистите. Проверьте также щетки двигателя.
    Настройка интервала работы очистителей в прерывистом режиме: Для их срабатывания нажать вниз рычажок «дворник», выждать нужное время и включить прерывистый режим их работы (переключить рычажок вверх). Теперь очистители будут работать с заданным интервалом. Допускаются значения 2-15 секунд.

    15 (30 а) — очиститель заднего стекла . Смотрите раньше. 12 в блоке багажника.

    16 (5 A) — Система открытия и запуска, открывающаяся крыша, ABS, выключатель стоп-сигнала .

    17 (25 А) — Топливный фильтр с подогревом (только для дизельных двигателей) .

    18 (25 а) — стартер . Если не крутит, проверьте реле К1_Х125, заряд аккумулятора, контакты его клемм, контакт минуса с кузовом автомобиля, исправность стартера, протяжку реле и проводку/разъемы. Если автоматическая коробка передач, проверьте ее селектор, правую часть переключателя педали тормоза. Точную причину укажет диагностика.

    19 (30 а) — электронные системы Коробки переключения передач .

    20 (10 а) — компрессор кондиционера . Смотрите раньше. 4 в багажнике.

    21 (20 А) — Электронные системы двигателя .

    22 (7,5 А) — Электронные системы двигателя .

    23 (10 а) — фары, адаптивный свет (система AFL), электрокормер угла наклона . Если средний или дальний свет перестал работать, проверьте и замените лампу. Для замены лампы в одной из фар необходимо повернуть колеса в противоположную сторону, открыть специальный люк, расположенный в колесной арке, через него снять резинку-пыльник с фары, достать старую лампу, повернув ее против часовой стрелки и установите новую лампу, поворачивая для фиксации в соединении по часовой стрелке.

    Для включения фар «Дорога домой» необходимо выключить зажигание и достать ключ из замка, открыть водительскую дверь и моргнуть (кратковременное нажатие на рычаг). После этого при закрытии водительской двери включится Ближний свет + лампа заднего хода, которая автоматически погаснет через 30 секунд.

    24 (15 А) — Топливный насос . Если насос не качает бензин и двигатель не запускается, проверьте провода под капотом в гофре между блоком управления двигателем и блоком предохранителей. Обычно они там перегибаются или пропадает контакт в разъемах подключения к этим блокам. Точную причину может определить диагностика и чтение ошибок.

    25 (15 а) — электронные системы коробки передач .

    26 (10 а) — электронные системы двигателя .

    27 (5 А) — электроусилитель руля . Если руль стал туго крутиться, проверьте предохранитель предохранитель FB3, уровень масла в бачке ГУР. Бак находится под капотом со стороны пассажира, в нише недалеко от лобового стекла.

    Если руль крутится только на морозе, при прогреве работает нормально, скорее всего замерзает масло в системе усилителя руля, замените масло на более стойкое к температурам. При проблемах с маслом может выйти из строя или поплыл руль Рейка. Также могла выйти из строя помпа, в этом случае либо ремонт, либо замена новой.

    28 (5 а) — электронные системы коробки передач .

    29 (7,5 А) — электронные системы коробки передач .

    30 (10 а) — электронные системы двигателя .

    31 (10 а) — фары, адаптивный свет (система AFL), электрокормер угла наклона . Смотрите раньше. 23.

    32 (5 А) — Кондиционер, Включение педали сцепления, Лампа неисправности тормозной системы .

    33 (5 А) — Наружное освещение (блок управления), фары, адаптивный свет (система AFL), электрокорректор угла наклона.

    34 (7,5 А) — модуль рулевого управления (блок управления) .

    35 (20 а) — информационно-развлекательная система .

    36 (7.5) — Система TWIN AUDIO, дисплей, радио, моб. телефон .

    Реле в блоке под капотом:

    К1_Х125 — реле стартера . Смотрите раньше. 18 в блоке под капотом.

    К2_х125 — Реле электронного блока управления двигателем (ЭБУ) .

    Кз_х125 — выход «5» .

    К5_Х125 — Реле режимов работы стеклоомывателя .

    К6_Х125 — Реле переднего стеклоочистителя . Смотрите раньше. 14 в блоке под капотом.

    К7_х125 — Реле омывателя фар (насос) . Если не работает, проверьте уровень жидкости в омывателе, а также отсутствие засоров и замерзаний в трубках и форсунках.

    К8_х125 — реле компрессора кондиционера .

    К10_х125 — реле топливного насоса . Смотрите раньше. 24 в блоке под капотом.

    К11_х125 — Реле вентилятора радиатора .
    К12_х125 — реле вентилятора радиатора .
    K1Z_Х125 — Реле вентилятора радиатора . Смотрите раньше. 5 в блоке под капотом.

    К14_х125 — Реле подогрева топливного фильтра (только дизель) .

    К15_х125 — Реле вентилятора плиты . Смотрите раньше. 3 в блоке под капотом.

    К16_х125 — Реле противотуманных фар . Смотрите раньше. 13 в блоке под капотом.

    Силовые предохранители в моторном отсеке Opel Astra H:

    Блок силовых предохранителей находится под капотом, рядом с главным блоком предохранителей, между ним и левой опорой стойки. Чтобы добраться до него, нужно открыть крышку.

    FB1 (50 А) — Электрогидравлический HT .

    FB2 (80 а) — регулятор времени накаливания (только дизель) .

    FB3 (80 а) — Электрогидравлический усилитель руля . Смотрите раньше. 27 в блоке под капотом.

    FB4 (30 а) — автономный отопитель Ih. .

    FB4 (100 А) — Дополнительный электроотопитель салона EH .

    FB5 (80 а) — Блок предохранителей и реле в багажнике .

    FB6 (80 а) — Блок предохранителей и реле в багажнике .

    Диагностика ошибок:

    Для определения причины неисправности можно провести диагностику системы без наличия. специальное устройство Способы, описанные ниже.

    Для механических коробок передач или коробок EasyTronic:

    • продолжая удерживать педали, подождите несколько секунд, прежде чем на дисплее появится . бортовой компьютер Сообщения об ошибках

    Для автоматических коробок передач:

    • вставьте ключ в замок зажигания
    • поверните ключ, включив зажигание, но не заводя двигатель
    • нажмите на педаль тормоза и удерживайте ее нажатой
    • переведите рычаг коробки в положение D
    • выключить зажигание, отпустить педаль тормоза
    • нажать одновременно педаль газа и педаль тормоза и удерживать их нажатыми
    • повернуть ключ, включив зажигание, но не заводя двигатель
    • удерживая педали, подождите несколько секунд, пока на дисплее не появятся сообщения

    В режиме диагностики на дисплее появится ECN с кодами ошибок. 4 цифры — код ошибки, 2 цифры — значение.

    141 ..

    Большинство автомобильных цепей электропитания защищены предохранителями. Пламя, электродвигатели вентилятора, топливный насос и другие мощные потребители тока подключаются через реле. Предохранители и реле установлены в монтажных блоках, находящихся в багажнике автомобиля под облицовкой боковины с левой стороны и в моторном отсеке рядом с аккумуляторной батареей.
    Монтажный блок предохранителей и реле, установленный в багажнике под облицовкой левой боковины, показан на рис. 10.1.
    В табл. 10.1 Указано назначение этих предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

    Обозначения предохранителей и реле монтажного узла, установленного в моторном отсеке справа, показаны на рис. 10.2.
    В табл. 10.2 Указано назначение этих предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

    1. Для получения доступа к блокировке предохранителей, расположенных в багажнике, повернуть на 90° два замка крышки люка в обивке левой боковины…

    2… …и сбить крышку.

    3. Для получения доступа к монтажному узлу, расположенному в моторном отсеке, отожмите отверткой два замка…

    4…. и снимите его крышку.

    Примечание.

    В специальных гнездах корпуса монтажного узла, расположенных в багажнике, закреплены запасные предохранители б и пинцет для извлечения предохранителей из монтажных блоков.
    5. Перед заменой перегоревшего предохранителя или плавающей вставки выясните причину сбоя и устраните ее. При обнаружении неисправности просмотрите таблицы, указанные в табл. 10.1 и 10.2 цепи, защищающие этот предохранитель или предохранитель.

    Предупреждение.
    Не заменяйте предохранители предохранителями, рассчитанными на другую силу тока, или самодельными перемычками — это может повредить электроприборы и даже привести к пожару.

    Leave a Comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
