Предохранители и реле Opel Astra H (2004-2009)
Перейти к содержимому
Ремонт авто власними руками
В этой статье мы рассмотрим Opel Astra третьего поколения (Vauxhall Astra), выпускаемый с 2004 по 2009 год. Здесь вы найдете схемы блока предохранителей Opel Astra H 2004, 2005, 2006, 2007, 2008 и 2009 , получите информацию о расположение панелей предохранителей внутри автомобиля, а также узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Блок предохранителей в моторном отсеке
Расположение блока предохранителей
Используя плоскую отвертку, нажмите на два боковых фиксатора и снимите крышку.

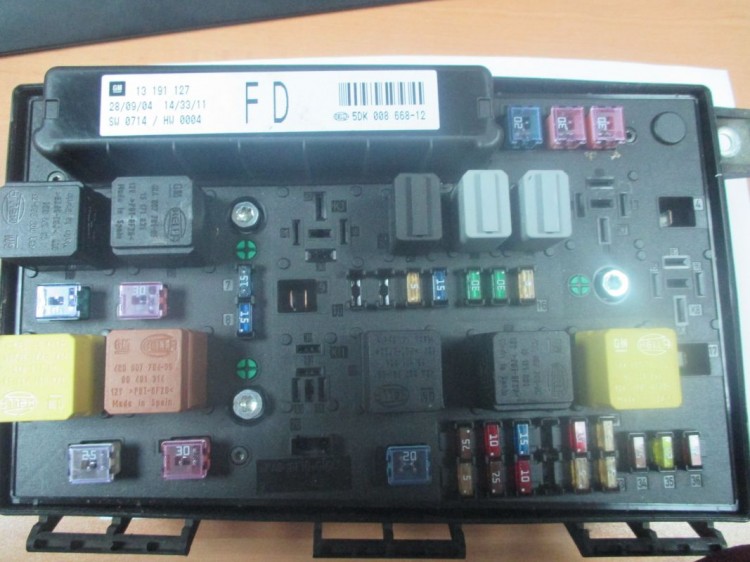

Блок предохранителей
Назначение предохранителей в моторном отсеке
| № | ампер | Описание |
|---|---|---|
| 1 | 20А | Антиблокировочная система тормозов (ABS) |
| 2 | 30А | Антиблокировочная система тормозов (ABS) |
| 3 | 30А | Вентилятор отопителя кондиционера |
| 4 | 30А | Вентилятор отопителя кондиционера |
| 5 | 30А или 40А | Вентилятор радиатора |
| 6 | 20А или 30А или 40А | Вентилятор радиатора |
| 7 | 10А | Омыватели ветрового стекла (спереди и сзади) |
| 8 | 15А | рожок |
| 9 | 25А | Омыватели ветрового стекла (спереди и сзади) |
| 10 | – | Не используется |
| 11 | – | Не используется |
| 12 | – | Не используется |
| 13 | 15А | Противотуманная фара |
| 14 | 30А | Стеклоочиститель (передний) |
| 15 | 30А | Стеклоочиститель (задний) |
| 16 | 5A | Электронные системы управления, Open & Start, ABS, люк на крыше, выключатель стоп-сигнала |
| 17 | 25А | Подогрев топливного фильтра |
| 18 | 25А | Стартер |
| 19 | 30А | Передача инфекции |
| 20 | 10А | Компрессор кондиционера |
| 21 | 20А | Модуль управления двигателем (ECM) |
| 22 | 7. 5A | Модуль управления двигателем (ECM) |
| 23 | 10А | Регулировка угла наклона фар, адаптивное переднее освещение (AFL) |
| 24 | 15А | Топливный насос |
| 25 | 15А | Модуль управления коробкой передач (TCM) |
| 26 | 10А | Модуль управления двигателем (ECM) |
| 27 | 5A | Усилитель руля |
| 28 | 5A | Модуль управления коробкой передач (TCM) |
| 29 | 7.5A | Модуль управления коробкой передач (TCM) |
| 30 | 10А | Модуль управления двигателем (ECM) |
| 31 | 10А | Регулировка угла наклона фар, адаптивное переднее освещение (AFL) |
| 32 | 5A | Контрольная лампа неисправности тормозной системы, кондиционер, педаль сцепления |
| 33 | 5A | Регулировка угла наклона фар, Адаптивное переднее освещение (AFL), Блок управления наружным освещением |
| 34 | 7. 5A | Блок управления модулем рулевой колонки |
| 35 | 20А | Информационно-развлекательная система |
| 36 | 7.5A | Мобильный телефон, цифровой радиоприемник, система Twin Audio, многофункциональный дисплей |
| К1 | – | Реле стартера |
| К2 | – | Реле модуля управления двигателем (ECM) |
| КЗ | – | Выход “5” |
| К5. | – | Реле режима стеклоочистителя |
| К6 | – | Реле активации стеклоочистителя |
| К7 | – | Реле насоса омывателя фар |
| К8 | – | Реле компрессора кондиционера |
| К10 | – | Реле топливного насоса |
| К11 | – | Реле вентилятора радиатора |
| К12 | – | Реле вентилятора радиатора |
| К13 | – | Реле вентилятора радиатора |
| К14 | – | Реле подогрева топливного фильтра (дизель) |
| К15 | – | Реле вентилятора отопителя |
| К16 | – | Реле противотуманных фар |
Блок предохранителей в багажном отделении
Расположение блока предохранителей
Блок предохранителей находится на правой стороне багажника.
Поверните два зажима на 90 градусов и сложите крышку вниз.

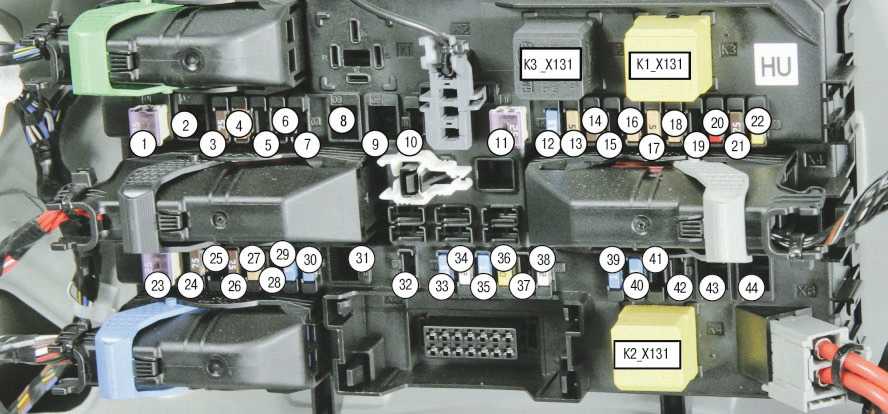

Блок предохранителей
Назначение предохранителей в багажнике
| № | ампер | Описание |
|---|---|---|
| 1 | 25А | Передние стеклоподъемники |
| 2 | – | Не используется |
| 3 | 7.5A | Приборная доска |
| 4 | 5A | Кондиционер |
| 5 | 7.5A | Воздушная подушка |
| 6 | – | Не используется |
| 7 | – | Не используется |
| 8 | – | Не используется |
| 9 | – | Не используется |
| 10 | – | Не используется |
| 11 | 25А | Обогрев заднего стекла |
| 12 | 15А | Стеклоочиститель заднего стекла |
| 13 | 5A | Помощь при парковке |
| 14 | 7. 5A | Кондиционер |
| 15 | – | Не используется |
| 16 | 5A | Датчик занятости правого переднего сиденья, система Open & Start |
| 17 | 5A | Датчик дождя, датчик качества воздуха, система контроля давления в шинах, внутреннее зеркало заднего вида с автоматическим затемнением |
| 18 | 5A | Инструменты, выключатели |
| 19 | – | Не используется |
| 20 | 10А | Система динамического контроля демпфирования (CDC) |
| 21 | 7.5A | Обогрев наружных зеркал заднего вида |
| 22 | 20А | Раздвижная крыша |
| 23 | 25А | Задние электрические стеклоподъемники |
| 24 | 7.5A | Диагностический разъем |
| 25 | – | Не используется |
| 26 | 7.5A | Складные наружные зеркала |
| 27 | 5A | Ультразвуковой датчик, сигнализация |
| 28 | – | Не используется |
| 29 | 15А | Прикуриватель / Передняя розетка |
| 30 | 15А | Задняя розетка |
| 31 | – | Не используется |
| 32 | – | Не используется |
| 33 | 15А | Система Open & Start |
| 34 | 25А | Раздвижная крыша |
| 35 | 15А | Задняя розетка |
| 36 | 20А | Гнездо фаркопа |
| 37 | – | Не используется |
| 38 | 25А | Центральный замок, Выход “30” |
| 39 | 15А | Обогрев переднего левого сиденья |
| 40 | 15А | Обогрев переднего правого сиденья |
| 41 | – | Не используется |
| 42 | – | Не используется |
| 43 | – | Не используется |
| 44 | – | Не используется |
| К1 | – | Выход «15» замка зажигания (блокировка) |
| К2 | – | Выход «15а» замка зажигания (блокировка) |
| КЗ | – | Реле обогрева заднего стекла |
Похожая запись
Вам так же будет интересно
Как поменять предохранитель прикуривателя на Опель Астра H
Почему-то выгорание предохранителя прикуривателя на Opel Astra H – частое явление.
Мы подготовили пошаговое руководство по его замене.
Шаг 1. Ищем лючок в багажнике
Для начала необходимо найти лючок блока предохранителей в багажнике. Обычно он выглядит так:
Лючок предохранителей в седане Опель Астра H обычно выглядит так:
Если Ваш лючок внешне отличается от изображенного на картинке, значит у Вас редкая комплектация, такое бывает, ничего страшного, не нужно паниковать.
Шаг 2. Определяем тип блока предохранителей
Теперь нам нужно понять, каким монтажным блоком предохранителей оснащена Ваша Астра. Дело в том, что большинство автомобилей этой марки оснащалось “полным монтажным блоком”, но некоторые машины, особенно базовой комплектации, оснащались “простым монтажным блоком”. Простой монтажным блок значительно меньше по размеру и очень редко встречается. Но бывает же всякое.

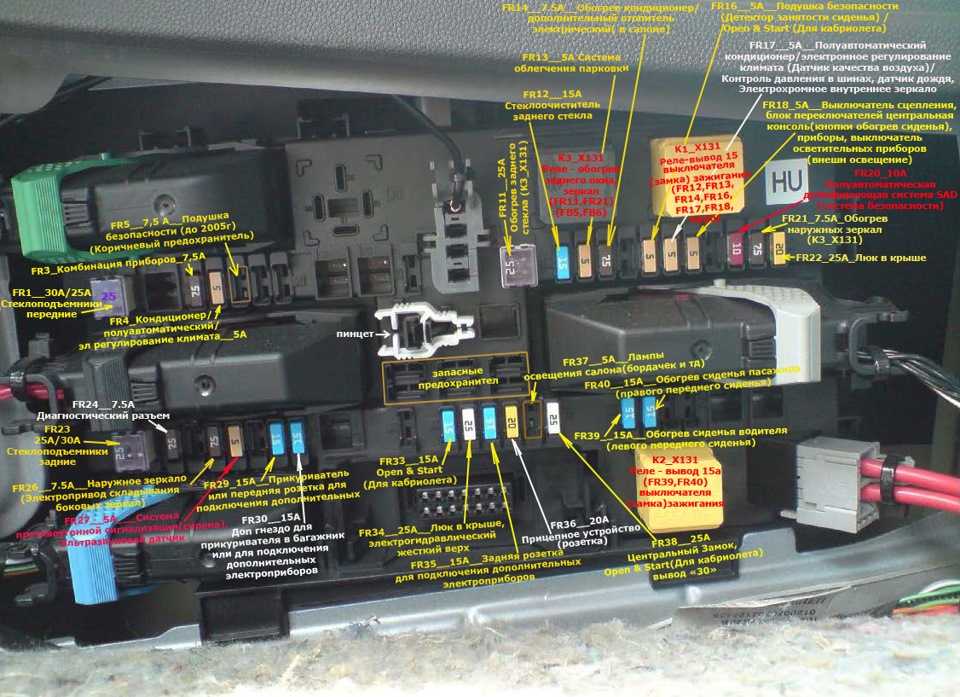

Вот так выглядит “полный монтажный блок” предохранителей:
Вот так выглядит “простой монтажный блок” предохранителей:
Шаг 3.
Замена предохранителя прикуривателяЕсли у Вас простой монтажный блок (это бывает ОЧЕНЬ РЕДКО), то Вам можно смело закрывать багажник, в нем нужного Вам предохранителя нет. Открывайте капот и меняйте предохранитель FЕ36, номиналом 7,5A (если накрылась подсветка прикуривателя, можете поменять и её – FЕ33, 5A). Но, как мы уже писали выше, это большая редкость.
Если же у Вас традиционный полный монтажный блок в багажнике, то Вам необходимо поменять предохранитель FR29, номиналом 15A (FR18, 5A – подсветка):
Что делать, если залип прикуриватель?
Чаще всего это происходит из-за того, что перегорел предохранитель. Просто замените его и предохранитель выстрелит обратно.
Что делать, если штепсель зарядного устройства не держится в прикуривателе и вываливается?
Вместо того, чтобы менять весь прикуриватель, купите разветвитель на 2 гнезда и воткните в прикуриватель его.
В чем поломка, если предохранитель сгорает сразу после включения в прикуриватель прибора (например навигатора)?
Попробуйте включить в гнездо прикуривателя сам прикуриватель и посмотрите, что произойдет.
Если предохранитель сгорит снова, значит проблема в электрической цепи автомобиля, если же предохранитель не сгорит, значит проблема в подключаемом устройстве.
После замены предохранителя прикуривателя перестал работать центральный замок, что делать?
Об этом мы уже написали отдельную статью с подробным мануалом, что делать в таком случае.
Что делать если насос для колес слишком мощный и из-за него сгорает предохранитель?
Вместо того, чтобы покупать новый насос, лучше отрежьте вилку прикуривателя и припаяйте парочку крокодилов для аккумуляторной батареи. Подсоединяйте насос прямо к аккумулятору.
Какой инвертер подходит для Opel Astra H?
Выбирайте инвертер с максимально мощностью 120 Ватт. Если купите более мощный – будут вылетать предохранители.
Где в багажнике Opel Astra H находится розетка?
Розетка в багажнике находится на правой стенке багажника, но есть она далеко не во всех комплектациях. Тем у кого она есть повезло – Вы можете подключать к ней пылесос во время чистки багажника или автомобильный холодильник в длительных поездках.
