Технические характеристики шин или Как правильно подобрать шины на автомобиль?! — 27Region.Ru

Конструкция шины

Предположим, что Вы так же, как и я не опытны в выборе шин для своего автомобиля и это руководство по подбору шин поможет вам во-первых, разобраться в терминах, а во-вторых выбрать именно те шины, что требуются для Вашего автомобиля.

Покупка шин

Прежде всего, необходимо определить, шины какой категории вам нужны. Шоссейные, зимние, всесезонные, скоростные или всесезонные скоростные.

Шоссейные шины (Highway) разработаны для движения по мокрой или сухой дороге с твердым покрытием. Использование таких шин зимой на льду или на снегу недопустимо, поскольку они не обладают необходимыми сцепными свойствами.

Зимние шины (SNOW или MUD + SNOW — M+S) шины обеспечивают максимальное сцепление с дорогой при движении по снегу и льду. Протектор имеет характерный рисунок, обеспечивающий отвод снега из зоны пятна контакта, и отличается повышенными сцепными свойствами, а применение специальных компонентов в резиновых смесях способствует сохранению их свойств даже при очень низких температурах. Однако улучшение сцепных свойств обычно сопровождается снижением управляемости на сухом покрытии в результате повышенного внутреннего трения, а также более высоким уровнем шума при движении и достаточно быстрым износом протектора.

Всесезонные шины (ALL SEASON или ALL WEATHER) шины сочетают отличные сцепные свойства на мокрой или заснеженной дороге с достаточной управляемостью, комфортом при движении и износоустойчивостью протектора. Не стоит обольщаться, если Вы встретите недорогую покрышку с подобной маркировкой (всесезонная или всепогодная), т.к. такие шины изготовлены по стандартам стран, в которых климатические условия на протяжении года далеки от украинских.

Скоростные шины (PERFORMANCE) шины созданы для применения на автомобилях высокого класса.

Такие шины призваны обеспечить повышенные сцепные свойства и более высокий уровень управляемости. Кроме того, вследствие особых условий эксплуатации, скоростные шины должны противостоять значительным температурным нагрузкам. Автомобилисты, покупающие скоростные шины, обычно готовы принять определенные неудобства, связанные с меньшим комфортом и быстрым износом, в обмен на прекрасную управляемость и сцепление с дорожным полотном.

Всесезонные скоростные шины (ALL SEASON PERFORMANCE) шины созданы специально для тех, кому требуются улучшенные скоростные характеристики при эксплуатации автомобиля круглый год, включая движение по льду и снегу. Создание таких шин стало возможным только благодаря современным технологиям, появившимся в последние несколько лет.

Для одного автомобиля подходит несколько типоразмеров. Это связано с тем, что для эксплуатации в зимний период рекомендуется устанавливать покрышки с меньшей шириной профиля, а в летний — наоборот. В любом случае шины рекомендованных типоразмеров имеют приблизительно одинаковую длину окружности по внешнему диаметру, что не приводит к искажениям показаний спидометра и счетчика километража.

Важно знать, что при расчетах рекомендованного типоразмера шин изготовитель Вашего автомобиля учитывает практически все его технические характеристики, в том числе массу, динамику разгона, максимальную скорость, склонность к боковым заносам и т.д. Поэтому, устанавливая рекомендованный типоразмер, Вы обеспечиваете себя максимально возможной гарантией безопасной и комфортной езды. Для того чтобы правильно выбрать шины, необходимо установить, в каких условиях предполагается эксплуатировать автомобиль. Задайте себе несколько вопросов. Какой климат в той местности, где Вы живете? Проводите ли Вы больше времени, передвигаясь по городу или шоссе? Чем больше вопросов, тем легче выбор.

Информацию о шинах подходящей размерности Вы можете найти в руководстве по эксплуатации автомобиля или на наклейке, приклеенной к торцевой части двери, внутренней поверхности перчаточного ящика или дверце топливного бака.

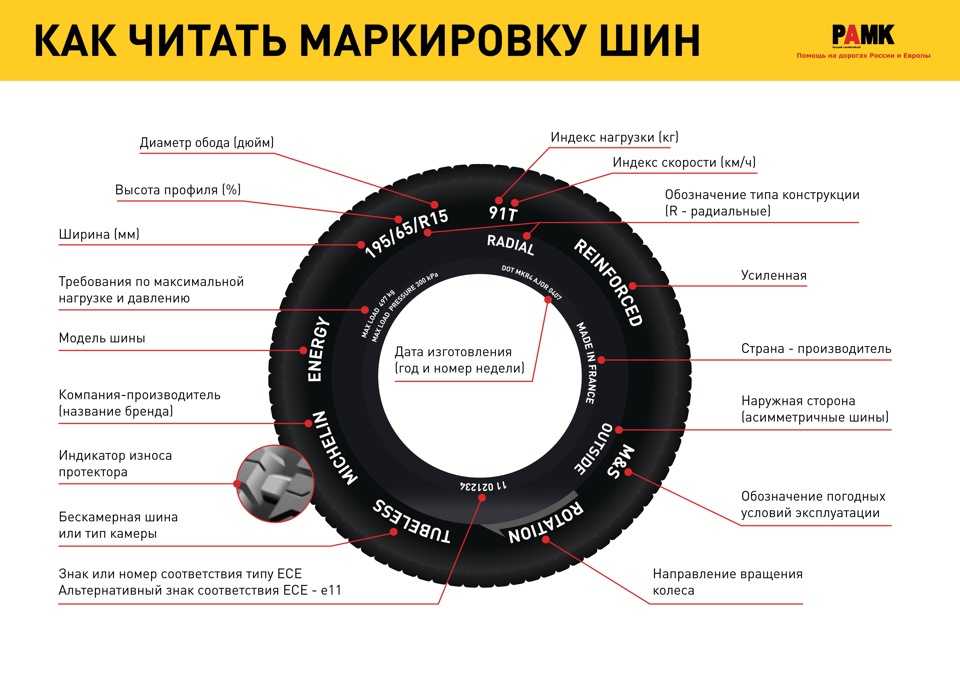

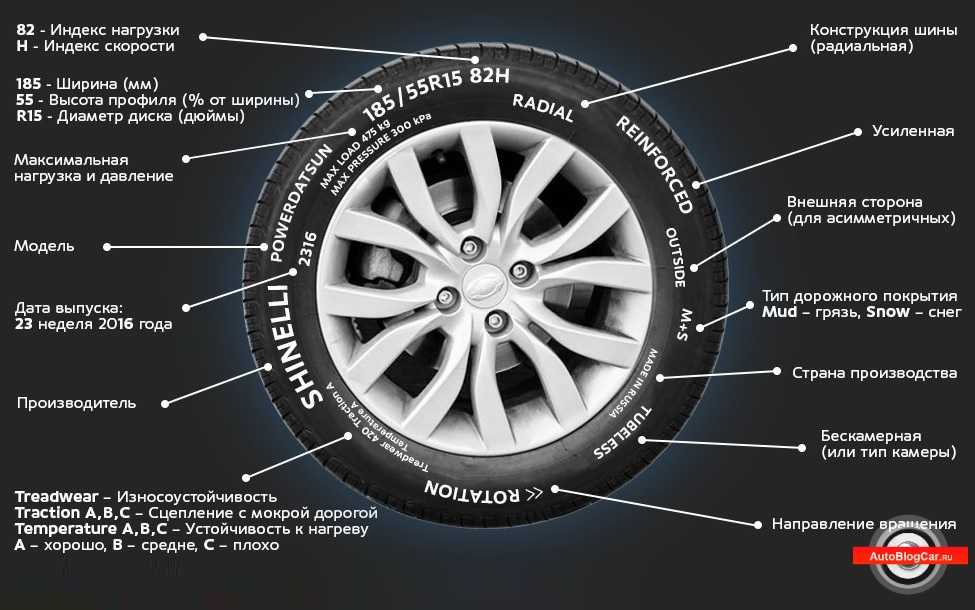

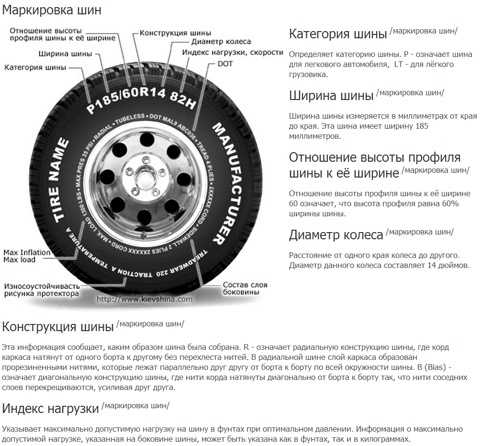

Маркировка шин
На боковинах шины содержится вся необходимая информация. Практически все, что Вам нужно знать о шине, нанесено на ее боковую поверхность. Если Вы посмотрите боковину любой шины, то обнаружите там бук-венно-цифровой код, который может выглядеть, например, так: 235/70R16 105Н. Каждая буква и цифра заключают в себе важную информацию, позволяющую определить, подходит ли данная шина к Вашему автомобилю.

В некоторых случаях перед буквенно-цифровым кодом приводятся дополнительные буквы, обозначающие тип автомобиля, для которого предназначена шина. Так, буква «Р» ставится на шинах, предназначенных для легковых (Passenger), a «LT» — малых коммерческих (Light Trucks) автомобилей. Первое число кода, в нашем случае 235, — общая ширина шины в миллиметрах. Второе число, в нашем случае 70 — серия шины, или отношение высоты профиля шины к его ширине. В приведенном выше обозначении высота шины составляет 70% ее ширины. Далее, как правило, следует буква «R», означающая, что шина — радиальная (Radial).

Следующее число — 16 — обозначает посадочный диаметр обода, выраженный в дюймах. В данном примере — 16 дюймов. Последние число и буква 105 И отражают эксплуатационные характеристики, на которые рассчитана данная шина, — индекс нагрузки и индекс скорости.

Итак, повторим пройденное. Шина с обозначением 235/70R16 105Н имеет ширину в 235 мм, серию 70, является радиальной, соответствует колесу с диаметром обода 16 дюймов, индекс нагрузки ее равен 105 (нагрузка в 925 кг), а индекс скорости — Н (скорость до 210 км/ч). Важно также помнить, что написание обозначения характеристик шин могут несколько отличаться от приведенного выше примера у разных производителей вследствие различных подходов к сертификации.

Кроме вышеперечисленных, существуют другие обозначения, несущие массу полезной информации. Зная эти несложные обозначения, любой автовладелец без труда сможет приобрести и правильно эксплуатировать автошины.

TUBE TYPE — камерная конструкция.
TUI — бескамерная конструкция.
TR — коэффициент износоустойчивости, определяется по отношению к «базовой шине», для которой он равен 100.
TRACTION A — коэффициент сцепления, имеет значения А, В, С. Коэффициент А имеет наибольшую величину сцепления в своем классе.

Е17 — соответствие европейским стандартам.
DOT — соответствие стандартам США.
M+S (грязь и снег), Winter (зима), Rain (дождь). Water или Aqua (вода), All Season North America (всесезонная для Северной Америки) и т.п. — шины, предназначенные для эксплуатации в конкретных условиях.
PLIES: TREAD — состав слоя протектора.
SIDEWALL — состав слоя боковины.
MAX LOAD — максимальная нагрузка, кг/английские фунты.
MAX PRESSURE — максимальное внутреннее давление в шине, КПа.
ROTATION — направление вращения.
Left (шина устанавливается на левую сторону автомобиля), Right (шина устанавливается на правую сторону автомобиля). Outside или Side Facing Out (внешняя сторона установки), Inside или Sido Facing Inwards (внутренняя сторона установки) — для шин с асимметричным рисунком протектора.
DA (штамп) — незначительные производственные дефекты не препятствующие нормальной эксплуатации.
TWI D — указатель индикатора износа проектора. Сам индикатор представляет собой выступ на дне канавки протектора. Когда протектор стирается до уровня этого выступа, шину пора менять.
GREAT BRITAIN -страна-производитель.
TEMPERATURE A — температурный режим, показатель, характеризующий способность шины противостоять температурным воздействиям. Он, как и предыдущий, подразделяется на три категории А, В и С.

Расшифровка индексов нагрузки
Индекс допустимой нагрузки(или индекс грузоподъемности, также называют коэффициентом нагрузки) — это условный параметр. Некоторые производители шин расшифровывают его: на шине может быть написано полностью Max Load (максимальная нагрузка) и указана двойная цифра в килограммах и английских фунтах.

Некоторые модели предусматривают разную нагрузку на шины, установленные на передних и задних осях. Индекс нагрузки представляет собой число от О до 279, соответствующее нагрузке, которую способна выдержать шина при максимальном внутреннем давлении воздуха. Существует специальная таблица индексов нагрузок, по которой определяется ее максимальное значение. Так, например, значение индекса 105 соответствует максимальной нагрузке в 925 кг.

Индексы нагрузки и скорости
На большинстве шин указаны эксплуатационные характеристики, такие, как индекс нагрузки (число) и скорости (буква). Ниже приведена таблица индексов нагрузки и скорости с указанием соответствующих значений.

Буквенные индексы скорости
Индекс максимально допустимой скорости — это допустимый предел скоростного режима, при котором допускается эксплуатация шины. Наносится на боковину покрышки в виде буквенного обозначения латинским шрифтом. Индекс скорости шины обозначается буквой, соответствующей максимальной скорости, на эксплуатацию при которой сертифицирована данная шина.

Так же, как и в случае с индексом нагрузки, существует таблица значений индекса скорости с показателями от А (минимальное значение) до Z (максимальное значение). Правда, с одним исключением: буква Н выпадает из последовательности и находится между U и V, соответствуя скорости до 210 км/ч. Индекс «Q» соответствует минимальной скорости для легковых автомобилей, а «V» применяется для шин, сертифицированных для скоростей до 240 км/ч.

Система условной классификации качества шин
Помимо описанных выше характеристик, на боковину шины могут быть нанесены условные показатели качества шин, относящиеся к так называемой Системе условной классификации качества шин.

Показатель износа
Показатель износа является важнейшей характеристикой, показывающей, как долго Ваша шина останется работоспособной. Протектор каждой шины подвержен износу и очень важно не пропустить тот момент, когда он достиг критического уровня и шина уже не может обеспечить должную безопасность.

Каждая новая модель шины проходит тестирование по официально установленной методике, и ей присваивается показатель износа протектора, который теоретически соответствует продолжительности «жизни» шины. ВАЖНО ПОМНИТЬ, что показатель износа является теоретической величиной и не может быть напрямую связан с практическим сроком эксплуатации шины, на который значительное влияние оказывают дорожные условия, стиль вождения, соблюдение рекомендаций по давлению, регулировка углов схода-развала автомобиля и ротация колес. Показатель износа представлен в виде числа от 60 до 620 с интервалом в 20 единиц. Чем выше его значение, тем дольше выдерживает протектор при испытаниях по установленной методике.

Показатель сцепления
Показатель сцепления определяет тормозные свойства шины. Они измеряются путем тестирования при прямолинейном движении на мокрой поверхности. Для обозначения показателя сцепления используются буквы от «А» до «С», при этом «А» соответствует максимальному его значению.

Температурная характеристика
Температурная характеристика показывает способность шины выдерживать температурный режим, который позволяет сохранять характеристики шин, заложенные заводом-изготовителем, в зависимости от климатических условий эксплуатации. Этот показатель является одним из важных вследствие того, что шины, изготовленные из резины и других материалов, меняют свойства под воздействием высоких температур. В случае с температурной характеристикой также используют буквенный индекс от «Л» до «С», где «А» соответствует максимальному сопротивлению к нагреву. Поэтому, зимние шины, как правило, мягче летних и не «дубеют» с понижением температуры, летом же они, наоборот, начинают «таять». Рисунок протектора зимних шин намного грубее, со множеством специальных углублений — ламелей, на боковине обычно имеется маркировка M+S (Mud + Snow) — грязь и снег и/или Winter — зима. Таким образом, на данный момент разделение шин на летние и зимние носит ярко выраженный характер. Хотя некоторые производители применяют технологии выпуска шин, пригодных для любых климатических условий, но такие шины пока далеки от совершенства.

Максимальная нагрузка, максимальное внутреннее давление
Для легковых шин обозначения максимальной нагрузки и максимального давления определяют максимальный вес, который можно перевозить при максимальном внутреннем давлении в шине. Для шин малых коммерческих автомобилей показатели максимальной нагрузки и давления прямо пропорциональны.

Маркировка DOT
Маркировка DOT является чем-то вроде «отпечатка пальцев» шины. Ее наличие говорит о том, что данная шина соответствует нормам безопасности шин Транспортного Департамента США (Department of Transportation) и допущена к эксплуатации. DOT — это Американская система сертификации. На покрышках, поставляемых на российский рынок, чаще всего встречается метка Е, которая свидетельствует о соответствии европейским стандартам. Такие метки могут встречаться как вместе, так и по отдельности, все зависит от страны-изготовителя. Для примера рассмотрим следующую маркировку: DOT M5h4 459Х 064. Первые буквы и цифры, следующие за аббревиатурой DOT, служат для обозначения фирмы-производителя и заводского кода. Третья, четвертая и пятая буквы, 59Х, обозначают код типоразмера, которым по выбору специфицируют шины их производители для указания их размера и некоторых характеристик. Последние три цифры указывают на дату изготовления: первые две относятся к неделе, а последняя к году производства. Так, 064 значит, что шина была изготовлена в шестую неделю 1994 года. Все шины должны соответствовать как международным, так и российским стандартам.

Индекс давления
Уровень внутреннего давления в шине оказывает влияние на эксплуатационные характеристики Вашего автомобиля. Даже самые качественные шины не справятся со своей задачей, если будут работать при неправильно установленном давлении. Его точное значение зависит от типа автомобиля и, в определенной степени, от выбора водителя. Рекомендованное для данного типа автомобиля давление обычно указано в наклейке на торцевой части двери или стойки салона, или на внутренней поверхности перчаточного ящика и крышки топливного бака.

Большинство новых моделей шин имеют направленный (стреловидный) рисунок протектора. Считается, что такой тип рисунка обладает лучшими характеристиками по сравнению с обычным. Особенно это проявляется в критических дорожных условиях. Направление вращения колеса обозначается стрелкой с надписью Rotation. Рисунок также может быть асимметричным, т.е. покрышки выпускаются левые и правые и устанавливаются на соответствующую сторону автомобиля. Такие шины имеют маркировку Left — левая или Right — правая. Внешняя сторона установки обозначается: utside или Side Facing Out а внутренняя: Inside или Side Facing Inwards. Асимметричный рисунок применяется при производстве шин с высокими скоростными характеристиками.

Конструкция шины
На первый взгляд все шины кажутся одинаковыми. Знание конструкции шины позволит Вам выбрать действительно подходящую модель, поскольку современные технологии серьезно улучшают управляемость, топливную экономичность и снижают износ по сравнению с показателями шин, выпущенных всего несколько лет тому назад.

Современная шина состоит из различных материалов. Современные шины представляют собой сложную конструкцию, состоящую из слоев, армированных металлическим или текстильным кордом, и протектора, созданного путем компьютерного моделирования. Все это обеспечивает наилучшее сочетание эксплуатационных характеристик для каждого типа шин.

В 1946 году компания Michelin впервые представила шину радиальной конструкции. Главное отличие радиальной шины от диагональной заключается в конструкции каркаса, который расположен под протектором и является скелетом шины.

Каркас изготавливается из прорезиненных нитей корда, набранных вместе и образующих слои. В диагональной конструкции эти слои расположены таким образом, что нити корда перекрещиваются между собой по всей окружности шины. В радиальной шине слой каркаса расположен так, что нити лежат параллельно друг другу от борта к борту по всей окружности шины. Брекерные слои завершают построение каркаса радиальной шины, охватывая его снаружи.

Диагональным шинам присуще множество недостатков и конструктивных ограничений. Поскольку нити корда перекрещиваются, при работе шины ее каркас подвержен сильному внутреннему трению. Это приводит к постоянному перегреву и преждевременному износу шины. Жесткость каркаса диагональных шин, вследствие особенности их конструкции, снижает управляемость и комфорт.

Радиальная конструкция с соответствующим расположением нитей каркаса и металлокордных брекерных слоев отличается эластичностью и способностью поглощать неровности дорожного покрытия. Одновременно с этим внутреннее трение значительно снижено, что приводит к многократному увеличению рабочего ресурса шин. Среди других преимуществ — лучшее сцепление с дорогой, повышенные управляемость и комфорт.

Эксплуатация шин
Неправильно установленная или поврежденная шина подвергает опасность Вашу жизнь. Как избежать этого? При монтаже и демонтаже шин размер шины должен в точности соответствовать посадочному диаметру обода, в противном случае ошибка может привести к взрыву шины после ее установки. Учитывая все это, доверьте монтаж и демонтаж шин профессионалам на станции техобслуживания.

Необходимо регулярно, не менее одного раза в месяц, проверять давление в каждой шине, включая запасное колесо. Отправляясь в достаточно длительное путешествие, следует всегда проверять давление. Проверку необходимо осуществлять на холодном колесе: начинать спустя как минимум три часа после остановки или до того, как автомобиль проедет 1 км. Для проверки давления всегда используйте манометр, не доверяйтесь простому осмотру колес. Не стоит также особенно доверять приборам, встроенным в шланги насосов — лучше купить автономный, показания которого гораздо точнее. Помните, любая шина со временем теряет давление — это естественный процесс. В теплую и жаркую погоду шины нужно проверять чаще, чем в холодную.

Погодные факторы
Важно учитывать факторы, влияющие на поведение шин в различных климатических условиях. Летом наибольшая опасность на дороге возникает во время дождя, причем ее величина не изменяется от того, идет ливень или моросит мелкий дождик. В первом случае не исключена возможность возникновения аквапланирова-ния, когда машина всплывает над дорогой и становится практически неуправляемой; во втором, дорога приобретает некоторые свойства обледенелого покрытия.

Для борьбы с подобного рода неприятностями производители шин выпускают модели, рисунок протектора которых снабжен множеством водоотталкивающих канавок. Некоторые шины имеют специальную маркировку, обозначающую пригодность эксплуатации шины в дождевых условиях, например. Rain — дождь, Aqua — вода и т.п.; однако, ее может и не быть, но это не означает, что шина не предназначена для таких условий. На зимней дороге наибольшую опасность для водителя представляют заснеженные участки, гололедица, также небезопасна езда по накатанному снегу и во время поземки. При изготовлении зимних шин учитываются эти и множество других факторов, фирмы-производители снабжают модели, предназначенные для эксплуатации в зимних условиях, своими последними разработками: специальными микро-ламелями, шипами различной конструкции, кроме того, состав материала, используемого при производстве зимних шин, обладает специфическими свойствами.

Максимальная нагрузка
Не превышайте допустимый уровень нагрузки на шины, указанный с помощью индекса грузоподъемности. Чрезмерная нагрузка приводит к перегреву и к возможному разрушению внутренней структуры шины и протектора.

Изношенные шины
Высота остаточного рисунка протектора не должна быть менее 6,35 мм. Индикатор износа — полосы, проявляющиеся сквозь изношенный протектор, также сигнализируют Вам о том, что шины пора менять.

Шины, бывшие в употреблении
Не покупайте шины, бывшие в употреблении. Этого следует избегать потому, что в них могут быть серьезные внутренние повреждения, возникшие в результате эксплуатации при неблагоприятных условиях или из-за небрежности прежнего владельца.
Не буксуйте
Если Вы застряли при движении по грязи или снегу — не буксуйте. Это приводит к нагреву и перегреву шин, что может вызвать их повреждение и даже взрыв.

Балансировка шин
При правильной балансировке вес колеса равномерно распределен по всей окружности. Нарушение баланса приводит к тому, что колесо бьет, что вызывает вертикальные колебания и горизонтальную раскачку всего автомобиля. Поэтому каждый раз после монтажа шины на обод необходимо произвести балансировку колеса.

Сход-развал колес
Каждый автомобиль имеет свою уникальную схему схода-развала, когда колеса особым образом ориентированы по отношению друг к другу и к дороге для обеспечения их оптимальной реакции при работе подвески. Нарушение этой регулировки не только приводит к быстрому и неравномерному износу шин, но и снижает управляемость. Сход-развал необходимо регулярно проверять и корректировать на сервисной станции, оснащенной необходимым для этого оборудованием.

Ротация колес
Целью ротации колес является обеспечение равномерного износа шин. Если в руководстве по эксплуатации не оговорено точное значение интервала между перестановкой, меняйте шины местами каждые 10-15 тысяч километров.

Уход за шинами
Необходимо регулярно очищать шины от застревающих в протекторе предметов, которые могут его повредить. Проверяйте состояние шин не менее одного раза в месяц. Необходимо следить за возможным неравномерным износом и застрявшими в протекторе посторонними предметами. Шина, постоянно теряющая давление, должна быть снята с обода и тщательно проверена специалистом.

Объявления о продаже авто шин, дисков — новых и б.у, фотографии и цены.

По материалам: Шина Плюс

Описание составляющих элементов и наглядные схемы конструкций шин

Несмотря на внешнюю простоту, шины — это очень технологичное и конструктивно сложное изделие. Современная шина состоит из десятков(!) элементов, а производство современных шин требует огромных инвестиций в научные исследования и разработки.

В самом общем случае, шина состоит из таких элементов (названия элементов у разных производителей могут немного отличаться):

Различия диагональной и радиальной конструкции шин.

В легковой диагональной шине, 4-10 слоев каркаса (что определяет такое понятие как «слойность»), расположенных под углом 26-45° друг  к другу от борта до борта.
 Из-за этого шина становится жесткой в плечевой зоне и тяжелой. Количество слоев корда в боковине, в плечевой и в протекторной зонах одинаково – шина не эластична, что плохо отражается на комфорте. При движении автомобиля на большой скорости шина увеличивается в диаметре под действием центробежных сил. В разрезе, при движении, профиль шины  становится практически круглым – уменьшается пятно контакта с дорожным покрытием. Сцепление с покрытием становиться меньше, момент инерции колеса — выше. Падает скорость вращения колеса — уменьшается центробежная сила действующая на шину, пятно контакта становится больше. Из-за уменьшившегося радиуса шины уменьшается его момент инерции – колесо начинает вращаться быстрее. Так повторяется постоянно, и как следствие пятно контакта шины с дорогой нестабильно, что отрицательно сказывается на комфорте, управляемости, безопасности езды и долговечности шины. Кроме того, в следствии возникновения  в теле диагональной шины большого количества точек трения (из-за большего количества слоев корда и множества точек пересечения нитей одного слоя с нитями других слоев каркаса) выделяется большое количество тепла. Отводить же тепло автошина может до определенного предела; далее, не отведенное тепло начинает разрушать шину – этим обуславливается низкая максимальная скорость, с которой эксплуатируются диагональные шины.

В радиальной шине количество слоев 1 или 2. Нити слоёв каркаса расположены под углом 85-90 градусов к «меридиану» шины, параллельно нитям другого слоя (при его наличии).
 В отличии от диагональной шины, в радиальной имеется БРЕКЕР – слой  скрученных стальных нитей, расположенных под протектором шины. Назначение брекера – вытягиваясь в продольном направлении, остается плоским в поперечном сечении, чем обеспечивает постоянное пятно контакта с дорогой, также при вращении с большой скоростью, шина увеличиваясь в диаметре сохраняет цилиндрическую форму. В вертикальном направлении брекер гибок, что позволяет шине уверенно преодолевать препятствия, (шина огибает препятствие) минимально передавая толчки и вибрацию автомобилю. Благодаря тому, что радиальная шина гибкая и пластичная в плечевой зоне, минимально изменяется пятно контакта с дорогой при движении автомобиля в повороте. Это обеспечивает стабильность управления на прямой и виражах. Кроме того, внутренних точек трения намного меньше чем в диагональной шине, как следствие – уменьшается тепловыделение, поэтому можно увеличить максимальную скорость без риска разрушения шины.

Назначение элементов шины:

Внутренний слой – изготовлен из бутилового каучука. Назначение – удерживать воздух внутри шины

Каркас — назначение – нести нагрузку. Состоит из ~1500 синтетических нитей, погруженных в резиновую смесь. Каждая из нитей выдерживает нагрузку, примерно, 150 кг. Одно из основных требований к нитям каркаса – высокие характеристики сопротивления усталости. Обычно, нити  изготавливают из нейлона или кевлара

Закраина — концы нитей каркаса оборачивают вокруг бортовых колец. Образуется соединение с «силовым замыканием», которое хорошо распределяет и передает нагрузку.

Бортовое кольцо — покрытый каучуком пучок стальных струн.
 Обеспечивает прочную посадку шины на диск и передачу нагрузки от каркаса шины на диск колеса

Боковина — состоит из резины, состав которой отличается от такового в протекторе. Обеспечивает защиту каркаса от повреждений, работает на виражах ( во многом определяет комфорт и поведение автомобиля в поворотах )

Брекер — состоит из жестких, скрученных стальных нитей, которые пересекаясь соединяются чем и обеспечивают жесткость в поперечном направлении и гибкость в продольном. Такая конструкция позволяет «вытягиваться» шине под действием центробежных сил и при этом протектор остается плоским.

Нулевой слой — расположен между протектором и брекером, состоит из нейлоновых нитей, расположенных под углом 0о к «экватору» шины. Назначение – стабилизация брекера на высоких скоростях, предотвращение деформации покрышки.

Плечевая зона — профилированные участки шины. Благодаря оптимизации их профиля достигается лучшее сцепление в поворотах. Конструкция и состав резиновой смеси в плечевой зоне во многом определяют поведение автомобиля в поворотах.

Протектор — слой резиновой смеси, непосредственно контактирующий с дорожным покрытием. Каждый тип резины — зимние шины, всесезонные и летние — имеет свойственный только ему состав резиновой смеси. Состав резиновой смеси протектора и его рисунок играют одну из самых важных ролей в формировании эксплуатационных характеристик шины.

Шина: определение, области применения, компоненты, типы и материал

Самый популярный способ распознавания шин или покрышек (британский английский) — это вид в автомобильном секторе. Хотя шины могут быть разработаны для приложений, требующих транспортировки. Это кольцеобразный компонент, который окружает обод колеса и передает нагрузку автомобиля от оси через колесо на землю. Он обеспечивает сцепление с поверхностью, по которой едут колеса. Сегодня вы познакомитесь с определением, применением, материалами, компонентами, схемой, типами, конструкцией, эксплуатационными характеристиками шины.

Different Types of Tires

Please enable JavaScript

Different Types of Tires

Read more: Working and effectiveness of a propeller shaft

Contents

Что такое шина?

ШИНА (американский вариант английского языка) или TIRE (британский вариант английского языка) представляет собой элемент круглой формы, предназначенный для передачи нагрузки от колеса на землю и обеспечения сцепления с поверхностью, по которой движется колесо. Чаще всего шины используются для транспортных средств, таких как автомобили и велосипеды. Они представляют собой пневматически накачиваемые конструкции, которые обеспечивают гибкую подушку, поглощающую удары, когда шина катится по неровной поверхности. Шины создают след, называемый пятном контакта, предназначенный для согласования веса транспортного средства с несущей способностью поверхности, по которой он катится. Это достигается благодаря опорному давлению, которое не будет чрезмерно деформировать поверхность.

Синтетический каучук, натуральный каучук, ткань и проволока вместе с сажей и другими химическими соединениями являются материалами, используемыми для современных пневматических шин. Они состоят из протектора и корпуса. Протектор — это то, что обеспечивает сцепление, а корпус обеспечивает сдерживание некоторого количества сжатого воздуха.

Подробнее: Знакомство с автомобильной тормозной системой

Применение шин

Существуют различные типы шин, предназначенные для определенных целей. Шины применяются в автомобильном секторе, фактически все автомобили используют шины, но они различаются в зависимости от типа транспортного средства. Их можно различать по грузу, который они несут, и по их применению, например, автомобиль, самолет или велосипед. Шины для легких и средних условий эксплуатации используются на грузовиках и фургонах для перевозки грузов определенного диапазона, но отличаются от шин для легких условий эксплуатации, используемых на легковых автомобилях, на ведущем колесе. Также сверхмощные шины используются на больших грузовиках и автобусах.

Существуют и другие специальные шины, используемые для определенных целей, например, зимние шины, которые используются на снегу или на льду. Высокопроизводительные шины, всесезонные шины, вездеходные шины и шины для бездорожья. Металлические шины используются на локомотивах и вагонах. Твердые резиновые или другие полимерные шины используются в различных неавтомобильных устройствах, таких как тележки, ролики, газонокосилки и тачки.

Все типы автомобильных шин, включая автомобили, велосипеды, мотоциклы, автобусы, грузовики, тяжелую технику и самолеты, являются пневматическими. Другие тяжелые неавтомобильные приложения могут быть разработаны для использования этих шин. Хотя различные промышленные приложения имеют разные требования к дизайну.

Подробнее: Система сцепления

Материалы и компоненты

Производство шин начинается с сыпучих материалов, таких как каучук, технический углерод и химикаты. Он включает в себя множество специализированных компонентов, которые собираются и отверждаются. В производстве шин можно использовать многие виды каучука, но наиболее распространенным является сополимер стирола и бутадиена. Материалы современных пневматических шин можно разделить на две группы; Корды, из которых состоит слой, и эластомер, покрывающий их.

Корд, образующий слой и борт, обеспечивает прочность на растяжение, необходимую для сдерживания внутреннего давления. он может состоять из стали, натуральных волокон, таких как хлопок или шелк, или синтетических волокон, таких как нейлон или кевлар.

С другой стороны, эластомер образует протектор и покрывает корд, защищая его от истирания и удерживая на месте. Это ключевой компонент конструкции пневматической шины. Он может состоять из различных композитов резинового материала.

Подробнее: Система механической коробки передач

Компоненты

Шина состоит из нескольких компонентов, включая протектор, борт, боковину, плечо и слой.

Протектор – это часть шины, соприкасающаяся с дорожным покрытием. Участок, соприкасающийся с дорогой в данный момент времени, называется пятном контакта. Протектор представляет собой толстую резину или резино-композитную смесь, обеспечивающую соответствующий уровень сцепления, который не изнашивается слишком быстро.

Борт – это часть шины, которая соприкасается с ободом колеса. Борт обычно армируется стальной проволокой и состоит из высокопрочной резины с низкой гибкостью. Он плотно прилегает к двум ободам колеса, чтобы бескамерная шина могла удерживать воздух без утечек. Плотная посадка гарантирует, что шина не сместится по окружности при вращении колеса.

Боковина – часть шины, часто в велосипедной шине, соединяющая протектор и борт. Большая часть боковины изготовлена ​​из резины, но усилена тканью или стальным кордом, что обеспечивает прочность на растяжение и гибкость. Он содержит давление воздуха и передает крутящий момент, прилагаемый ведущим мостом, к протектору для создания тяги, но поддерживает небольшую часть веса транспортного средства.

Плечо – часть шины у края протектора, образующая переход в боковину.

Слои – это слои относительно нерастяжимых кордов, заделанных в резину для удержания ее формы за счет предотвращения растяжения резины под действием внутреннего давления.

Подробнее: Автомобильная дифференциальная система

Схема шины:

Подпишитесь на нашу рассылку новостей

Типы шин

Существуют различные типы шин, предназначенные для различных областей применения. Шины можно разделить на две категории; камерная и бескамерная шина. Первая версия шин представляла собой просто металлические полосы, надетые на деревянные колеса для предотвращения износа. Ранние резиновые шины были сплошными, а не пневматическими. На сегодняшний день наиболее распространенными и популярными типами шин, служащих в транспортных средствах, являются пневматические шины, классифицируемые как шины с камерами. Эти шины бывают разных классов, начиная от маломощных и заканчивая средними, а затем и сверхмощными. Тем не менее, они предназначены для обеспечения сцепления, сопротивления износу и поглощения неровностей поверхности. Они также рассчитаны на комфорт водителя, шум, экономию топлива, торможение и т. д.

Бескамерные шины также являются пневматическими шинами, для которых не требуется отдельная камера. Полупневматические шины имеют полый центр, но не находятся под давлением. Они легкие, недорогие, устойчивые к проколам и обеспечивают амортизацию. Чаще всего эти шины имеют колесные и даже встроенные шариковые подшипники. Полупневматические шины используются на газонокосилках, инвалидных колясках и тачках. Они также могут использоваться в промышленных целях.

Подробнее: Что такое камерные и бескамерные шины

Безвоздушные шины — это непневматические шины, которые не поддерживаются давлением воздуха. они обычно используются на небольших транспортных средствах, таких как тележки для гольфа, и на грузовых автомобилях в ситуациях, когда высок риск прокола, например, на строительной технике. Шины, используемые в промышленных и коммерческих целях, не являются пневматическими.

Цельнолитые шины используются для газонокосилок, скейтбордов, тележек для гольфа, скутеров и многих других легких промышленных транспортных средств, тележек и прицепов. Цельнолитые шины часто используются в погрузочно-разгрузочном оборудовании, таком как вилочные погрузчики.

Подробнее: Традиционные и нетрадиционные типы автомобильных шасси

Эксплуатационные характеристики шины

Шина должна соответствовать следующим эксплуатационным характеристикам:

Динамика:

• Сбалансированность – равномерное распределение массы по окружности сохранять балансировку шин при поворотах на скорости. Производители проверяли наличие чрезмерного статического и динамического дисбаланса в шинах с помощью автоматических балансировочных машин.
• Центробежный рост — шины увеличиваются в диаметре из-за центробежных сил от вращения на более высоких скоростях. Это отталкивает резину протектора от оси вращения.
• Пневматический след – эффект следа, создаваемый податливыми шинами, катящимися по твердой поверхности и подверженными боковым нагрузкам, например, при повороте.
• Угол скольжения или угол бокового скольжения – это угол между фактическим направлением движения катящегося колеса и направлением, в котором оно направлено.
• Длина релаксации – это задержка между введением угла увода и моментом, когда угловая сила достигает своего установившегося значения.
• Жесткость пружины — это отношение вертикальной силы к вертикальному прогибу шины, которое влияет на общие характеристики подвески автомобиля.
• Тормозной путь – шины, ориентированные на высокие эксплуатационные характеристики, имеют рисунок протектора и резиновые смеси, разработанные для сцепления с поверхностью дороги, поэтому тормозной путь обычно немного короче.

Подробнее: Принцип работы механических и автоматических коробок передач

Усилия:

• Развал тяги
• Круг сил
• Пятно контакта
• Сила прохождения поворотов
• Сцепление на сухом покрытии
• Сила вибрации
• Сопротивление качению
• Момент самовыравнивания
• Сцепление на мокром покрытии.

Нагрузка:

• Чувствительность к нагрузке – это поведение шин под нагрузкой
• Рабочая нагрузка – рабочая нагрузка на шину контролируется, чтобы не подвергать ее чрезмерной нагрузке, которая может привести к ее преждевременному выходу из строя.

Износ:

Износ протектора – возникает при нормальном контакте с дорогой или местностью. Плохая развал-схождение может вызвать чрезмерный износ самых внутренних или самых внешних ребер. Кроме того, гравийные дороги, каменистая местность и другие пересеченные местности могут вызвать ускоренный износ.

Подробнее: Понимание работы автомобильного мозга

Заключение

Шины чаще всего используются для транспортных средств, таких как автомобили и велосипеды. Они представляют собой пневматически накачиваемые конструкции, которые обеспечивают гибкую подушку, поглощающую удары, когда шина катится по неровной поверхности. Это компонент круглой формы, предназначенный для передачи нагрузки от колеса на землю и обеспечения сцепления с поверхностью, по которой движется колесо. Это все для этой статьи, где обсуждаются определение, применение, материалы, компоненты, схема, типы, конструкция, эксплуатационные характеристики шины.

Я надеюсь, что вы получили много полезного от чтения, если да, пожалуйста, поделитесь с другими студентами. Спасибо за чтение, увидимся в следующий раз!

Как читать боковину шины

Пытаетесь разобраться в мешанине цифр и букв на боковине шины? Мы объясним!

На боковине каждой из ваших шин находится полезная информация. Вы найдете марку шины, размер, детали конструкции, максимальную нагрузку и давление в шинах, а также сцепление, износ протектора и температурные классы. Хитрость заключается в том, чтобы знать, где искать. Диаграмма ниже поможет вам разобраться с боковиной вашей шины:

Шины для легковых автомобилей

Боковина шины, показанная выше, является примером популярной «P-метрической» шины с индексом скорости. «P» означает, что это легковая шина; 215 представляет собой ширину шины в миллиметрах; «65» — отношение высоты к ширине; «R» указывает на радиальную конструкцию; «15» — код диаметра обода; а «95H» — это дополнительное описание услуги, состоящее из индекса нагрузки (95) и рейтинга скорости «H». «Температура А» отражает температурный класс.

Некоторые старые шины с рейтингом скорости могут включать символ скорости непосредственно перед буквой «R» вместо описания обслуживания. Буква «B» вместо «R» указывает на конструкцию с диагональным смещением. «M+S» с символом горы/снежинки означает, что шина соответствует спецификациям RMA (Ассоциация производителей резины) для использования в тяжелых снежных условиях.

Рекомендованная максимальная нагрузка указана в кг (килограммах) и фунтах (фунтах), а максимальное давление воздуха указано в кПа (килопаскалях) и PSI (фунтах на квадратный дюйм). Примечание по технике безопасности: Это максимальные уровни давления воздуха, а не рекомендуемое давление для шины, установленной на диски вашего автомобиля. При накачивании шин всегда следует руководствоваться рекомендациями производителя транспортного средства по давлению (указанными на наклейке на дверном косяке или в бардачке).

Код DOT и ваша безопасность

Буквы «DOT» означают соответствие производства всем применимым стандартам безопасности, установленным Министерством транспорта США (DOT). Рядом с буквами DOT находится буквенно-цифровой серийный номер, обычно называемый кодом DOT, до 12 цифр. Этот код содержит информацию о производителе, а последние 5 цифр указывают неделю и год изготовления шины. Например, «1501» указывает на то, что шина была изготовлена ​​в течение 15-й недели 2001 года. Эта информация имеет решающее значение, если когда-либо появятся доказательства производственных проблем и отзыва шин. Мы рекомендуем вам зарегистрировать свои шины, чтобы производители могли связаться с вами в случае отзыва.
