Фев 23 2020

Содержание

Подшипниковые узлы, опоры | Корпусные подшипники

Стационарный подшипниковый узел исключает вероятность перекосов подшипника, предотвращая быстрый износ деталей привода при высоких скоростях и нагрузках, сильных вибрациях. Опора включает в себя самоустанавливающийся подшипник, что делает его незаменимым в ситуациях, когда невозможно обеспечить соосность валов.

Благодаря монолитной конструкции узлы широко используются в производственных помещениях и цехах со значительной запыленностью, а также в сельскохозяйственных машинах. Мы предлагаем корпусные подшипники серий UCP, UCF, UCFL, UCT для монтажа валов диаметром от 12 до 90 мм.

Конструкция подшипникового узла

Подшипниковая опора состоит из следующих элементов:

один или несколько шариковых подшипников;
наружное кольцо для фиксации шарикоподшипника в корпусе;
внутреннее кольцо для посадки на валу;
уплотнения, защищающие узел от загрязнений;
пресс-масленка (смазочный ниппель) для подачи пластичного смазочного материала.

Корпус имеет неразъемную конструкцию, изготовлен из стали или чугуна с нанесением защитного покрытия. Монтаж опоры осуществляется посредством фланца или лап. На рис. 1 представлена общая схема подшипникового узла.

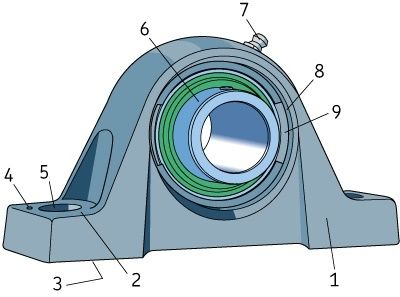

Рис. 1. Устройство корпусного подшипника

Корпус узла
Лапа крепления
Основание корпуса
Отверстие для штифтового соединения
Посадочное отверстие для резьбового соединения
Шариковый подшипник
Пресс-масленка
Уплотнительное кольцо
Сферическое кольцо для позиционирования подшипника

У нас можно купить подшипниковые узлы нескольких популярных серий. Мы работает по всей России. Наши офисы располагаются в городах: Москва, Санкт-Петербург, Нижний Новгород, Казань, Ростов-на-Дону. Также к вашим услугам представительство в Минске (Республика Беларусь).

Типовые подшипниковые узлы

	Установка шариковых подшипников; фиксация вала крышками с двух сторон. Подшипники могут быть установлены с осевым зазором или натягом (регулируется прокладкой 1). Схема допустима при небольшом расстоянии между опорами в корпусах, выполненных из чугуна или стали.
	Установка шариковых подшипников с фиксацией вала кольцевыми стопорами 2, 3. Подшипники могут быть установлены с зазором или натягом (регулируется шайбой 4). Схема применима при тех же условиях, что и предыдущая.
	Установка шариковых подшипников с фиксацией правого подшипника стопорным кольцом 5 и крышкой. Второй подшипник «плавает» в корпусе. Схема применима при значительных расстояниях между подшипниками и при любом материале корпуса. Фиксированный подшипник может быть установлен с осевым зазором или плотно (регулируется прокладкой 6).
	Установка шариковых подшипников с фиксацией правого подшипника стопорным кольцом и крышкой. Второй подшипник „плавает” на валу.

	Установка шариковых подшипников с фиксацией правого подшипника промежуточной гильзой 7 и крышкой. Второй подшипник плавает в корпусе.
	Установка шариковых подшипников в корпусе из легкого сплава с применением промежуточных гильз.
	Установка шариковых подшипников с фиксацией правого подшипника разрезным пружинным кольцом 8, установленным в наружной обойме. Второй подшипник „плавает” в корпусе.
	Установка шариковых подшипников с маслоотражательными дисками. В остальном конструкция аналогична предыдущей.
	Установка шариковых подшипников с фиксацией спаренными подшипниками, затянутыми на кольцевой стопор 8. Спаренные подшипники могут быть установлены с предварительным натягом (регулируется шайбой 9).
	«Плавающая» установка шариковых подшипников. Вал фиксируется в осевом направлении зубьями шевронного колеса. Вал парной шевронной шестерни зафиксирован.
	Установка шариковых подшипников в разъемном корпусе (радиальная сборка) с фиксацией правого подшипника выточкой в корпусе. Левый подшипник „плавает” в корпусе.
	Установка шариковых подшипников в разъемном корпусе с фиксацией правого подшипника закладной крышкой и диском масляного уплотнения. Левый подшипник „плавает” в корпусе.
	Установка сферических двухрядных шариковых подшипников. Правый подшипник зафиксирован крышками, левый „плавает” в корпусе. Схема применяется при установке подшипников в различных корпусах, а также при возможности упругих деформаций вала.
	Установка роликовых подшипников с фиксацией их крышками с обеих сторон. Схема допустима при небольших расстояниях между опорами и в корпусах, выполненных из чугуна или стали. Во избежание перетяжки подшипников должен быть предусмотрен зазор s. Узел может нести лишь незначительные осевые нагрузки.
	Установка роликовых подшипников с фиксацией правого подшипника стопорным кольцом 10 и крышкой. Фиксирующий подшипник имеет буртики на наружной и внутренней обоймах. Во втором подшипнике обеспечена свобода осевого перемещения роликов на наружной обойме. Схема применима при небольшом расстоянии между опорами.
	Установка роликовых подшипников с отъемными буртиками на внутренних обоймах. Правый подшипник зафиксирован кольцевым стопором и крышкой, левый „плавает” наружной обоймой в корпусе. Конструкция обеспечивает больший диапазон осевых перемещений, чем предыдущая.
	Установка радиально-упорных подшипников с затяжкой наружных обойм с помощью крышки с регулировочной прокладкой 11. Схема допустима при небольших расстояниях между опорами и в чугунных и стальных корпусах.
	Установка радиально-упорных подшипников с затяжкой внутренних обойм на регулировочную шайбу 12. По характеристикам конструкция аналогична предыдущей.
	Установка трех радиально-упорных подшипников (при повышенной односторонней осевой нагрузке). Правая сдвоенная опора несет осевую нагрузку; левый подшипник — замыкающий. Схема применима при небольших расстояниях между опорами.
	Комбинированная установка сдвоенных радиально-упорных подшипников в фиксирующем узле с „плавающим» шариковым подшипником на противоположной стороне. Затяжка радиально-упорных подшипников регулируется шайбой 13. Схема применима при значительных расстояниях между опорами.
	Установка конических роликовых подшипников с затяжкой наружных обойм через прокладку 14 (схема О). Конструкция допустима при небольших расстояниях между опорами и в чугунных и стальных корпусах. Узел может нести значительные радиальные и осевые нагрузки в обоих направлениях.
	Установка конических роликовых подшипников с затяжкой внутренних обойм (схема X). Обеспечивается более жесткая установка вала, чем в предыдущей конструкции. Затяжку нужно производить нормированной силой.
	Комбинированная установка спаренных конических подшипников в фиксирующем узле и плавающего роликового подшипника. Затяжка конических подшипников регулируется шайбой 15. Схема рекомендуется при значительном расстоянии между опорами, больших осевых нагрузках и при необходимости точной осевой фиксации вала.
	Установка на дуплексных конических роликовых подшипниках. Правая опора фиксирующая, левая — „плавающая”. Узел может нести большие радиальные и осевые нагрузки.
	Комбинированная установка радиальных шариковых подшипников и упорного шарикового подшипника (при односторонней осевой нагрузке). Затор в упорном подшипнике регулируется прокладкой 16. Радиальные подшипники „плавающие”.
	Комбинированная установка радиальных шариковых подшипников и двустороннего упорного шарикового подшипника (схема применяется при повышенных осевых нагрузках, действующих в обоих направлениях). Затор в упорном подшипнике регулируется прокладкой 17. Радиальные подшипники „плавающие”.
	Установка роликовых подшипников. Осевые нагрузки (двусторонние) воспринимаются шариковым подшипником, разгруженным от радиальных сил.
	Установка игольчатых подшипников. Фиксация вала и восприятие осевых нагрузок — разгруженным радиальным шариковым подшипником.
	Установка самоустанавливающихся роликовых подшипников. Осевая нагрузка воспринимается упорным шариковым подшипником, установленным на сферической шайбе. Центры сфер ближайшего самоустанавливающегося подшипника и шайбы совпадают.
	Установка роликовых подшипников широкой серии. Осевые нагрузки воспринимаются упорными роликовыми подшипниками. Схема рассчитана на восприятие больших радиальных и осевых нагрузок при малой частоте вращения.

Подшипниковые узлы

Обычно для опоры вращающейся детали механизма, например, вала, требуется два подшипника, которые фиксируют его положение в радиальном и осевом направлении относительно неподвижной части механизма, например корпуса. В зависимости от назначения, нагрузки, требуемой точности вращения и экономических соображений опоры вращающихся валов могут состоять из:
фиксирующих и нефиксирующих подшипниковых узлов
регулируемых подшипниковых узлов
«плавающих» подшипниковых узлов

Шарикоподшипниковые узлы типа Y состоят из:

подшипника типа Y	и корпуса

Подшипниковые узлы типа Y выпускаются в виде:

стационарных опор	фланцевых корпусов

Пример условного обозначения: SY 12 FM	Пример условного обозначения: FY 12 FM
натяжных устройств	узлов, для работы при высоких температурах

Пример условного обозначения: TU 20 FM

Роликоподшипниковые узлы могут выпускаться в виде:

стационарной опоры	фланцевого корпуса

Узлы с двумя подшипниками

Двухопорные подшипниковые узлы SKF специально разрабатывались для использования в качестве опор валов вентиляторов с навесной крыльчаткой и приводом.

Узлы для:

натяжного ремня	прямого привода

Корпуса подшипников вместе с подшипниками образуют экономичные взаимозаменяемые узлы, конструкция которых проста и не требует сложного технического обслуживания.
Корпуса подшипников SKF бывают следующих конструкций:

Стационарные разъемные корпуса

корпуса SNL серий 2, 3, 5, 6	крупногабаритные корпуса SNL

корпуса SDG	корпуса SONL

корпуса SAF	корпуса SDAF

Неразъемные стационарные корпуса

корпуса SBD	корпуса TVN

корпуса TN

Фланцевые подшипниковые корпуса

корпуса FNL	Натяжные корпуса THD

Опорные подшипники: конструкция и эксплуатация

Опорный или, как принято называть, упорный подшипник представляет собой особый тип подшипников качения и скольжения, воспринимающих исключительно осевую нагрузку. Также существуют и виды в большей или меньшей степени воспринимающие радиальные усилия — радиально-упорные и упорно-радиальные подшипники.

Конструкция опорных подшипников

В обычном варианте опорный подшипник состоит из двух колец с выточенными в них канавками, в которых расположены тела качения сферической или цилиндрической формы. Тела, как правило, крепятся в сепараторе. Посадочная поверхность свободного и наружного кольца может иметь сферическую или плоскую форму. Подшипник может быть открытым или закрытым, иметь одно или два кольца (например, рассчитан на установку в корпус машины). Также он может не иметь сепаратора, быть одинарным или двойным.

Дорожки опорного подшипника воспринимают только ограниченное центробежное усилие при движении тел качения, что значительно ограничивает его частоту вращения. Поэтому при высоком количестве оборотов рекомендуется использовать упорно-радиальные подшипники.

Назначение опорных подшипников

Опорные подшипники широко используются в различных машинах и механизмах где действуют серьёзные осевые усилия:

Тихоходные редуктора.
Шпиндели и вращающиеся центры станочного оборудования.
Поворотные устройства.
Задвижки.
Вертикальные валы различных механизмов.
Металлорежущие станки.
Прокатное и другое металлургическое оборудование.
Ходовая часть автомобилей — опорный подшипник передней стойки и т. д.
Домкраты и другие устройства и оборудование на транспорте, в энергетической горной, металлургической и других сферах промышленной деятельности.

Виды и особенности опорных подшипников

Во многих механизмах используется опорный подшипник скольжения, но всё же наиболее массовое применение получили подшипники качения. На них и остановим наше внимание. В первую очередь опорный подшипник можно классифицировать по распределению нагрузки:

Упорные подшипники — предназначены для восприятия преимущественно осевой нагрузки. Допустима лишь предельно малые радиальные усилия.
Упорно-радиальные — воспринимают преимущественно осевую и небольшую радиальную нагрузку.
Радиально-упорные подшипники — воспринимают комбинированную осевую и радиальную нагрузку.

По количеству рядов тел качения опорные подшипники подразделяются на:

Однорядные.
Двухрядные.
Многорядные.

В зависимости от способности компенсации перекосов валов подшипники подразделяются на:

Несамоустанавливающиеся. Взаимный перекос колец может достигать 8°.
Самоустанавливающиеся. Возможен перекос колец до 4°.

Возможность восприятия того или иного типа нагрузки во многом определяется формой тел качения подшипника. Существует два основных типа — шариковые и роликовые опорные подшипники. Шариковый опорный подшипник воспринимает исключительно осевые нагрузки и является несамоустанавливающимся. При однорядном исполнении может воспринимать односторонние усилия. Двухрядный шариковый опорный подшипник воспринимает двустороннюю нагрузку.

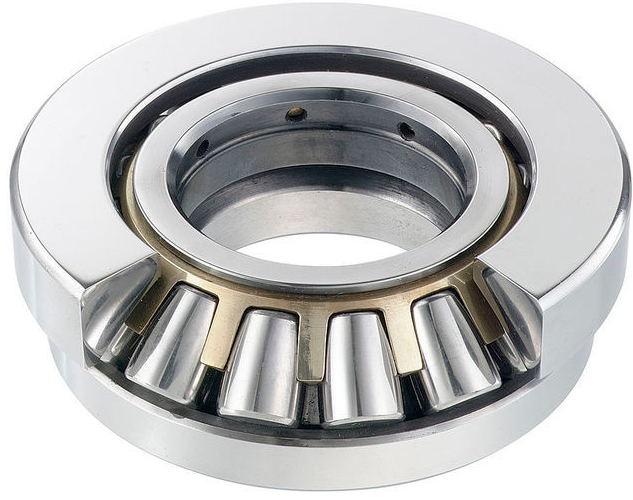

Опорный роликовый подшипник применяется при высоких осевых нагрузках. В зависимости от формы тела качения они подразделяются на:

Конические опорные роликовые подшипники — рассчитаны на работу при очень высоких нагрузках, при механических ударах и высоких скоростях вращения.

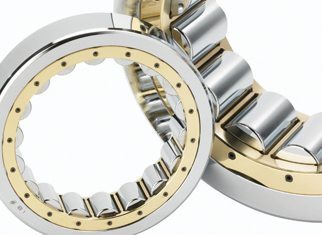

Опорные подшипники с цилиндрическими роликами. Данный тип оптимально подходит для работы на сравнительно небольших скоростях, но при высоких нагрузках.
Подшипники опорные со сфероконическими роликами. Характеризуются стойкостью к высоким осевым и радиальным нагрузкам. Важной особенностью является способность к самоустанавливаемости.

Важной особенностью опорных подшипников является конструкция его сепаратора. Существует два основных типа:

Цельный полностью закрытый, где в каждом гнезде находится тело качения.
Штампованный без отдельных гнезд для каждого ролика или шарика.

Устройство с цельным сепаратором дороже в производстве и выпускаются ведущими мировыми производителями. Открытые сепараторы удешевляют подшипник, то их применение при высоких скоростях вращения крайне не рекомендуется. Причина в том, что перемычки могут просто не выдержать создаваемых при быстром вращении усилий, и тела качения сгруппируются и будут свободно перемещаться по дорожке. Результатом будет не только выход из строя и, соответственно, преждевременная замена опорного подшипника, но и вероятная поломка дорогостоящего оборудования. Поэтому рекомендуется приобретать и устанавливать высококачественные опорные подшипники от известных мировых брендов с литым сепаратором, стойкие к высокой нагрузке.

Особенности обслуживания опорных подшипников

В процессе эксплуатации оборудования, при проведении периодического обслуживания, рабочих осмотров или замены смежных деталей, необходима обязательная диагностика опорных подшипников для принятия решения об их дальнейшей работе.

Порядок осмотра:

Взятие пробы пластичной смазки для анализа на примеси и соответствие требованиям эксплуатации.
Оценка количества пластичной смазки в подшипниковом узле.
Удаление смазки для тщательного осмотра.
Проверка наличия повреждений и дефектов сепаратора.
Контроль состояния видимых частей тел качения и дорожки качения.

При принятии решения по дальнейшей эксплуатации или замене опорного подшипника необходимо принять во внимание следующие факторы:

Наличие дефектов, их характер и степень повреждений.
Режим эксплуатации оборудования.
Производительность оборудования.
Периодичность осмотров.

При выявлении повреждений необходимо установить причину и провести профилактические мероприятия, которые включают:

Анализ и улучшение технологии монтажа подшипника или узлов оборудования.
Применение более качественных уплотнений.
Защита от коррозии при простоях.
Усовершенствование способа подачи смазки, использование смазочных материалов с требуемыми свойствами.
Проверка точности обработки посадочных мест.
Проверка внутренних зазоров подшипника, а также другие работы в зависимости от особенностей конструкции оборудования.

Подшипник опоры передней стойки

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:

+7(499)403 39 91

Доставка подшипников по РФ и зарубежью.

Каталог подшипников на сайте themechanic.ru

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
tel:+7 (495) 646 00 12
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

Внимание покупателей подшипников

Где устанавливаются подшипники опоры

В любых деталях механизмов, которые совершают вращательное движение или любые повороты, присутствуют подшипники. И не важно — большие подшипники или совсем малютки, размером в несколько миллиметров или до полуметра в диаметре, работа у них одна – обеспечить движение одной детали относительно другой. Естественно, каждый подшипник имеет свой ресурс работы, и по истечении этого срока его нужно менять. Подшипники меняют или сами, если есть достаточная квалификация и инструменты, или в специализированных мастерских. Главное, заменить точно таким же, «родным».

Практически все автомобилисты знают, что такое опора передней стойки в сборе с подшипником или стойка переднего амортизатора и ее роль в автомобиле. Ее назначение, если коротко- снижать удары , когда едешь по неровной дороге. Она состоит из многих деталей, например, там есть пружины, разные рычаги и кронштейны, подшипники и так далее. Этот подшипник , который там стоит, и есть подшипник верхней опоры передней стойки, который и является достаточно важной деталью этой амортизационной стойки. Его название и отвечает о его роли — опора.

Устройство стойки амортизатора передней подвески Рено Логан:

1.телескопическая стойка; 2.пружина амортизатора; 3.буфер хода амортизатора; 4.гайка крепления амортизаторной стойки; 5.опорная шайба; 6.гайка крепления верхней опоры; 7.верхняя опора стойки; 8.подшипник верхней опоры; 9.верхняя упорная чашка пружины

Главная задача подшипника опоры

Его первостепенная задача-обеспечить подвижное соединение подвески, а именно ее части с амортизатором и кузовом машины. Он также влияет на настройку угла установки колеса. Практически без этого подшипника поворот автомобиля в том виде, какой он сейчас существует, невозможен. И нет разницы, это автомобиль ВАЗ или шикарная Тойота, подшипник там стоит и он непосредственно обеспечивает подвижное соединение кузова автомобиля с амортизатором.

Случается так, что водитель услышал стук при повороте или при езде по неровной дороге. Это и служит сигналом, что подшипник вышел из строя и его нужно менять. Изношенный подшипник не только стучит, он влияет на настройку развала колес, что негативно влияет износ стойки амортизатора. В основном, подшипник должен служить долго, замена подшипника опоры передней стойки проводится на профилактике после 20000 км пробега. Но выходит из строя из-за того, что в подшипник попадает пыль, грязь, абразив. Да и выбоины на дороге существенно влияют на его состояние.

Сам ремонт с заменой не сложен, как писалось выше. Проблемой является найти правильную замену старому подшипнику и именно опоры передней стойки. Но и затягивать с ремонтом нельзя, ведь опытные водители знают, что несвоевременная замена одной запчасти тенет за собой износ других, находящихся в союзе, деталей. Поэтому нельзя принебрегать заменой подшипника верхней опоры передней стойки. Это уже другие проблемы. Да и безопасность движения под угрозой.

Конструкции подшипников опоры

Ведь что такое подшипник опоры, если смотреть изначально. По классификации это подшипник качения, в зависимости от модели автомобиля он может быть закрытый, с металлорезиновыми уплотнениями или с металлической шайбой. Его первостепенная задача-обеспечить подвижное соединение подвески, а именно ее части с амортизатором и кузовом машины.

подшипник опоры

Есть стандартное изготовление подшипника качения. А есть опорный подшипник. В чем разница? Разница заключается в том, что: опорный подшипник имеет толщину верхнего кольца более толстую, чем в стандартном подшипнике; тела качения в нем, т.е. ролики установлены перпендикулярно предыдущему и отделен каждый ролик сепаратором для защиты. Для чего это нужно — опорный подшипник принимает осевые нагрузки с любых направлений. Также внутреннее и внешнее кольцо изготавливают обрезиненные для уменьшения передачи вибраций и уменьшения шума.

Если подшипник выпускается с шариками, их диаметр увеличен, что увеличивает грузоподъёмность подшипника, увеличивается срок его работы. Если взять этот подшипник в руки и покрутить, он вращается с трудом. Это также отличие от стандартного подшипника. Собираются ( забиваются) шарики с уменьшенным зазором. Но под весом автомобиля он вращается достаточно легко. Кроме того, кольца у него отделяемые. Т.е. в зависимости от вида подшипника отделяется или внутреннее или наружное кольцо.

Конструктивно различают четыре вида опорных подшипников:

со встроенным верхним или нижним( внутренним) кольцом. Этот подшипник имеет специальные технологические отверстия и не нужно применять прижимные фланцы;
с отделяемым верхним кольцом, при этом внутреннее крепится «намертво» или при помощи сварки или другим способом;
с отделяемым внутренним кольцом, то же самое, только крепится внешнее кольцо;
одиночно- разделенный подшипник. Это практически такой же, как и выше указано, но одно из колец изготовлено более твердым.
По этим особенностям и следует выбирать подшипник для своего автомобиля

Как отличить подделку от оригинала

Отличить подделку от оригинала в действительности очень сложно. Очень обидно, когда потратив и деньги и время, которое также является ценным, в итоге поддельный подшипник не проедет положенного ему километража и сломается. И это ещё хорошо, что не возникнет аварийной ситуации. На самом деле заводов, производящих подшипники, очень много. И хорошо зарекомендовавший себя и за рубежом и в России итальянский завод PILENGA, знакомый многим, и не только автомобилистам SKF Group, Шведский концерн, выпускающий подшипники для автомобилей в Нюрнберге INA, Timken, США, имеющие производство в 12 странах, Японские производители, например KOYO, NACHI, а также NMB, SAMICK, UBC, IKO, ASAHI и TORRINGTON.

Многие из этих держателей брендов расположили производство своих подшипников в Китае. И, кстати, подшипники, выпущенные в Китае под их маркой, не обязательно плохие. Хорошо зарекомендовала себя продукция таких заводов, как . ZWZ, LYC, HRB, QIANCHAO. Последние как раз и специализируются на подшипниках опоры передней стойки. Китайцы производят практически все виды подшипников, при этом их цена невысокая, а качество порой выше, чем у российских производителей. Да и они следят за всеми новинками в этой сфере и берут на вооружение современные материалы для производства своей продукции. Тем не менее, они выпускают массу подделок.

оригинальный подшипник

Есть два вида подделок:

Бывшие в употреблении подшипники реставрируются, подновляются, упаковываются и продаются под видом новых.
Подшипники, неизвестно кем и как изготовленные, маркируются и упаковываются в упаковки, изготовленные, как у известных производителей. Подделывают, конечно, известные и раскрученные бренды.

На самом деле разобраться в этом может только специалист. Вот возьмем Timken, у них визиткой является их фирменная упаковка. Но и саму упаковку подделывают. Бывают подшипники и фирменные Timken, но они без упаковки. Значит, это может быть оригинальный подшипник, но не новый, а модернизированный.

Часто подделывают подшипники SKF. Нужно внимательно осмотреть подшипник, если возникают сомнения в продавце. Коробочка синего цвета, если подшипник небольшой, специальная круглая голограмма. Если подшипники большие, их упаковывают в деревянные ящики и ящик наглухо забивают. Самое главное, это клеймо, которое наносится специальным способом на сам подшипник. Его подделать невозможно. Там все данные о подшипнике, штрих-код, его номер и завод изготовитель. Это касается не только европейских и японских заводов, а и китайских.

Много подделок поступает из Индии, например. Там в основном подделывают марку SKF. Также покупателя должно насторожить и необычно сглаженные края, вмятины, заусенцы и тому подобное. Конечно, лучше покупать подшипники в надёжных источниках. Поэтому к покупке подшипника нужно отнестись очень серьезно.

Подшипниковый узел

Внимание покупателей подшипников

+7(499)403 39 91

Доставка подшипников по РФ и зарубежью.

Каталог подшипников на сайте themechanic.ru

Внимание покупателей подшипников

Ключевым элементом, составляющим механику машины, является подшипниковый узел. Он включает:

подшипники;
корпуса для их монтажа;
вал;
детали и элементы крепления;
уплотнительные элементы;
устройства подвода смазки;
крепеж.

Работоспособность узла подшипников является главным моментом обеспечения надежности, долговечности работы механизмов, машин. Для нее необходимы:

точность расчетов;
выбор правильной схемы;
точность изготовления деталей;
квалифицированный монтаж, требуемые регулировки;
надежность уплотнений, крепления, комплектующих;
наличие смазки.

Сам термин подшипниковый узел, кроме расширенного, имеет суженное толкование, включающее только подшипник, закрепленный в корпусе. В этом значении термин обычно относится к серийным покупным изделиям, приобретающим все большую популярность. С их разнообразием можно ознакомиться в нашем каталоге подшипниковых узлов.

Основные схемы узлов

Схема определяет способ фиксации вала подшипниками. При выборе схемы учитываются следующие факторы:

длина вала;
уровень и направления нагрузок;
значение температурного перепада корпуса и вала;
возможность обеспечить соосность, точность линейных размеров.

Наиболее широко применимым, универсальным является монтаж с плавающей опорой (а). Для минимально нагруженной опоры фиксируются оба подшипниковых кольца. Вторая опора фиксирует только нижнее кольцо. Верхнее кольцо для осевых перемещений не ограничено. Двухопорный подшипниковый узел с валом по этой схеме выполняют при:

длине вала между опорами, превышающей восемь наибольших диаметров;
значительных перепадах температур вала и корпуса.

Вариант с плавающей опорой по типу б выполняется двумя радиально-упорными либо роликовыми подшипникам для фиксированной опоры и часто используется на червячных валах.

Наиболее простым является размещение подшипников враспор по варианту в. Такое решение используется на коротких валах менее восьми наибольших диаметров по опорам, перепадах температур корпуса, вала менее двадцати градусов, возможности обеспечить точность линейных размеров, соосность расточек. По этой схеме подшипники часто помещаются в расточках единого литого или сварного корпуса. При этом важно обеспечить линейный зазор 0,1…0,2 мм. Регулировку зазора обычно обеспечивают прокладками крышек.

Схема врастяжку по варианту г используется при расстояниях по опорам порядка десяти наибольших диаметров. Эта схема также менее чувствительна к разогреву вала, так как осевой зазор будет при этом возрастать без опасности защемления подшипника. Часто используется для роликов поддерживающих конвейеров ленточных.

Использование покупных подшипниковых опор

При проектировании опоры в соответствие с типом и номером подшипника можно подобрать стандартизованные корпуса, крышки. Эти данные содержит второй том трехтомного Справочника конструктора авторства Анурьева. Однако в настоящее время появилась еще более заманчивая возможность использовать готовые подшипниковые узлы.

Впервые они появились в Японии. Очень быстро производство серийных узлов подшипников было организовано в Германии, Швеции, Турции, Израиле, Китае, включая таких гигантов индустрии подшипников, как SKF, FAG.

Существуют опоры на один подшипник, представляющие собой:

литой корпус из чугуна либо пластика;
закрепленный в корпусе сферический подшипник, позволяющий незначительный перекос вала;
уплотнения;
масленку для подачи смазки;
удлиненное внутреннее кольцо или отдельную закрепительную втулку с возможностью осевого крепления присоединяемого вала.

Также есть серийно выпускаемые узлы с двумя подшипниками, например двухопорный подшипниковый узел с валом PDNB. Он включает в себя литой корпус с лапами и 4 крепежными отверстиями, два подшипника установленные в расточках корпуса, закрепленные болтами крышки с уплотнениями на торцах корпуса, вал зафиксированный в опорах, две масленки подачи смазки к подшипникам. Такие опоры часто используют в конструкции вентиляторов. При этом на одном конце вала крепится крыльчатка, а другой через муфту связывается с электродвигателем.

Подшипниковые серийно выпускаемые узлы имеют целый ряд преимуществ:

ускоряют процесс проектирования и производства;
снижают трудоемкость;
позволяют уменьшить стоимость производства, готовой продукции.

Для крепления на плоскости используют подшипниковые узлы UCP на лапах с литым чугунным корпусом и сферическим подшипником. Обычно они крепятся болтами на рамы и каркасы машин. Схема с плавающей опорой получается при использовании двух узлов, причем вал от осевого перемещения закрепляют специальным винтом во втулке одного корпуса. Во втулку второго корпуса вал входит свободно без фиксации. Такая схема часто применяется для крепления приводных барабанов ленточных конвейеров.

В обозначении UCP205:

UCP — вид узла, где UC разновидность подшипника, имеющего кольцо внутреннее увеличенной длины, а P литой корпус с лапами;
2-серия по нагрузочной способности;
05 указывает на диаметр 25 мм.

Для UCP201 диаметр втулки равен 12 мм, 202 — 15 мм, 203 — 17 мм, а в остальных две
последние цифры умножаются на пять.

Узел подшипниковый типа UCFL выполнен во фланцевом компактном ромбовидном литом корпусе типа FL на два монтажных болта.

Опора UKF изготовлена с подшипником на втулке закрепительной типа UK, смонтированном в квадратном фланце серии F на четыре отверстия.

Серия FC имеет круглый плоский фланец на четыре отверстия под крепление болтами.

Тип PA означает литой корпус, который крепится на лапы с внутренними резьбовыми отверстиями.

Узлы подшипниковые UKHA выполнены под резьбовую шпильку. В них, например, можно крепить ролики, образующие петлю для механизма протяжки пленки упаковочной машины.

Опора типа UCT имеет тело с боковыми пазами под направляющие и резьбовое крепление для регулировочной шпильки.

Ее использование упрощает конструкцию натяжных барабанов конвейеров ленточных и других устройств, требующих линейного перемещения валов.

Опоры типа UCFA позволяют реализовать качание валов. При этом в отверстие размещают ось вращения, а паз можно использовать для фиксации угла поворота посредством шпильки с гайкой-барашком.

Подшипниковый узел чертеж можно быстрее выполнить, используя трехмерные модели, которые включают в свои каталоги ряд производителей.

Опоры UCFB имеют литой корпус с консольным фланцем под трехточечное крепление болтами.

Серия UCPH оснащается литым корпусом на лапах с увеличенной высотой оси крепления подшипника.

Серийные подшипниковые узлы обычно включают:

корпус с фиксацией самоустанавливающегося подшипника с наружным сферическим кольцом и удлиненным внутренним кольцом или с креплением на втулке;
масленку и каналы подачи смазки в подшипник;
уплотнения подшипника;
винты для фиксации вала;
элементы для крепления корпуса в машине, например, фланец или лапы.

Обозначения подшипниковых опор у различных производителей могут отличаться, но обычно содержат буквенное обозначение типов подшипника и корпуса и цифры, характеризующие номер подшипника. Приведем примеры обозначений разных производителей.

Подшипниковый узел с литым корпусом на лапах типа P, сферическим подшипником UC204 со втулкой увеличенной длины имеет следующие обозначения у производителей:

CX — UCP204;
SKF — SY20;
FIT — ZFB204;
INA — RASEY20;
FAG — SG56204.

Подшипниковый узел с квадратным литым фланцевым корпусом типа F, сферическим подшипником UC206 со втулкой увеличенной длины имеет следующие обозначения у производителей:

CX — UCF206;
SKF — FY30;
FIT — KFB206;
INA — RCJY30;
FAG — FG56206.

В обозначении INA и SKF цифры означают внутренний диаметр втулки для посадки вала в мм.

Особенности подшипниковых узлов экструдеров

Экструзия — процесс продавливания шнеком продукта через фильеру сопровождается большими осевыми нагрузками, высокими температурами. Подшипниковый узел экструдера размещается в сварном корпусе с водяной рубашкой охлаждения. Набор обычно включает в себя, размещенные в расточках корпуса и на шейках вала пару радиальных шарикоподшипников и осевой упорный подшипник. Необходимо предусмотреть возможность поджатия и регулировки упорного подшипника.

Радиальный шарикоподшипник номер 213 ГОСТ8338-75

На рисунке представлены элементы набора:

радиальный шарикоподшипник номер 213 ГОСТ8338-75;
шарикоподшипник номер 216;
сварной корпус;
расточка корпуса;
пружины, поджимающие упорный шарикоподшипник;
сепаратор подшипника упорного осевого 8420;
обоймы подшипника упорного осевого 8420;
вал.

Поджим осевого подшипника может производиться также шлицевыми гайками на валу либо через набор прокладок. Радиальные подшипники обычно размещают по схеме с плавающей опорой.

Представлены также варианты со сферическими двухрядными роликоподшипниками с плавающей опорой и роликовым или упорным роликоподшипником. Используется смазка пластическая, нагнетаемая через масленки.

Подшипниковые узлы экструдеров двухшнековых должны воспринимать значительные осевые и радиальные нагрузки с двух близко расположенных валов.

Поэтому для повышения нагрузочной способности подшипники на двух валах разносят по длине. Оптимальным решением является комбинация ступенчато расположенных многорядного немецкого экструдерного упорного подшипника и упорного большого роликоподшипника. Необходимо организовать циркуляционную смазку жидким, охлаждаемым маслом

Смазка и уплотнение

Для долговечности и надежности в подшипниковый узел подают смазку. Обычно используются пластичные смазки, например, производства NTN-SNR. Но при повышенных температурах и больших оборотах применяют синтетические или минеральные жидкие масла. Для подачи смазки узлы подшипников оснащают масленками.

Уплотнения подшипниковых узлов способствуют удержанию смазки и препятствуют попаданию внутрь пыли, абразивов, способных уменьшить долговечность подшипников.

Для уплотнения узлов подшипников используют:

манжеты армированные;
разнообразные сальниковые уплотнения;
лабиринтные уплотнения;
кольца маслоотбойные;
сложные торцовые уплотнения.

Наиболее распространенными являются сальники и манжеты армированные, обычно размещаемые в крышках корпусов. Лабиринтные уплотнения при всей простоте не обеспечивают достаточно надежной защиты. В условиях невысокой запыленности все шире применяют открытые узлы с защищенными подшипниками набитыми смазкой.

Конструкция опорного подшипника — Аналоговые источники сигнала

Есть такие диски две штуки .Похоже акрил наружный диаметр 380 мм, диаметр отв. 45 мм толщина 47 мм , вес 6.2 кг . Думаю склеить два диска , изготовить опорный подшипник и попытаться сделать самодельный проигрыватель . Есть станочная база на заводе , где люди берутся за изготовление подшипника . Пока конструкцию подшипника вижу такой:

корпус — латунь, бронза диаметр ~ 150 мм , высота 120 мм , диаметр вала 25-30 мм , вставки из капролона или медно — графитовый сплав ? ( что есть на заводе , хотя наверное бронзо-графит ) .Пожалуйста , покритикуйте , посоветуйте конструкцию оптимальную в данном случае

но реализуемую на заводе , квалификацию станочников не знаю но когда показывал чертежи , сказали сделают и выточат и закалят и отшлифуют .

Хотелось бы конструкцию максимально простую . Привод планируется пассиковый , мотор от Электроники Б1-011. Также предложите и корпус для проигрывателя , хотя думаю такой как у Е. Коммисарова . два деревянных основания через стойки подшипник на нижней , тонарм на верхнем основании . Я не механик поэтому за чертежи не ругайте строго, а предлагайте .
