Как снять панель приборов на ВАЗ 2110 своими руками, тонкости отключения проводки

Содержание:

1. Когда требуется разборка
2. Разборка
3. Провода

Разбираться в причинах, по которым вы решите разобрать панель приборов на своей «десятке», мы не будем. Лучше поговорим о том, как правильно снять панель приборов на ВАЗ 2110.

Процедура достаточно трудоемкая, но при наличии свободного времени и обязательно терпения, вы без особых проблем сделаете работу в собственном гараже своими руками.

Когда требуется разборка

Есть несколько причин, из-за которых автовладельцы хотят снять приборку:

• Она повреждена механическими ударами, в результате наездов на ямы и пр. На самом деле прочность штатной приборной панели оставляет желать лучшего, потому повреждения — не редкость для десятки;
• На поверхности приборки образовались царапины, потертости, где-то слезла краска, наблюдаются следы износа. То есть внешность панели оставляет желать лучшего, потому для исправления ситуации ее нужно снять;
• Стремление преобразить салон автомобиля. Многие владельцы ВАЗ 2110 решают избавиться от старой приборной панели, чтобы поставить на ее место что-то более современное, оригинальное, поменять подсветку на светодиодные огни.

Чтобы внести какие-либо изменения в приборную, первоочередной задачей перед автовладельцем становится снятие старой конструкции. Сделать это самостоятельно не сложно. Четко следуйте инструкции, не нарушайте последовательность этапов, внимательно относитесь к маркировке всех элементов и особенно проводов.

Если что-то подключить неправильно и собрать панель, не проверив, вы рискуете не просто возложить на себя повторную разборку приборной панели, но также столкнуться с неработающими приборами, коротким замыканием и еще более печальными последствиями.

Разборка

Теперь поговорим конкретно о том, как снять панель на ВАЗ 2110. Для этого достаточно следовать определенной последовательности, которая позволит грамотно и быстро без лишних рисков демонтировать узел.

Снимаем облицовку

Многие автомобилисты, будучи уверенными в собственных силах, игнорируют рекомендации, не следуют инструкциям. При этом они снимают панельку, одновременно демонтируя еще половину салона.

Предлагаемое нами пошаговое руководство позволит избежать лишних манипуляций, сэкономить время, силы и нервы.

1. Купите специальные самоклеящиеся бумажки. Типа тех, которые наклеивают на товары в магазинах. Также вам потребуется маркер, ручка или просто карандаш. Каждый снимаемый элемент следует маркировать, чтобы потом не запутаться при обратном монтаже элементов. Записывайте последовательность на бумажке, или пусть ваш помощник это делает под вашу диктовку.
2. Снимите передние сиденья, что существенно облегчит доступ к приборной. Сидеть вам на них будет особо некогда, а чтобы попасть к определенным крепежным элементам, кресла могут попросту мешать.
3. По бокам располагаются саморезы, которые позволят снять тоннель. Причем первой снимается верхняя часть, и только потом нижняя. Порядок не принципиальный, можете попробовать и в обратной последовательности. Только тогда вам будет откровенно неудобно работать. Проверено многими мастерами при разборке приборной панели.
4. Демонтируйте кожух рулевой колонки. Так вы сможете снять сам кожух, а также рулевое колесо. Для выполнения этой задачи снимаются три самореза и четыре винта фиксации. Руль будет сидеть на шлицах достаточно прочно, потому снимать его придется с усилием. Можете покачать руль в стороны, подергать. Только берегите лицо, поскольку руль может при резком усилии вылететь с посадочного места, и полетать прямо в вас.
5. Обязательно снимаются подрулевые переключатели.
6. Снимите крепежи бардачка и извлеките его со своего посадочного места.
7. После этого приступайте к монтажному блоку. Вам предстоит снять не только крышку, но и извлечь все разъемы, реле.
8. Теперь пора разобраться, как снять накладку панели ВАЗ 2110 и накладки стоек. Делается это достаточно просто, учитывая, что все крепежные элементы не скрыты. Обязательно отвинтите крепежи гидрокорректора фар и толкните его внутрь.
9. Теперь наступает один из самых важных моментов — снятие саморезов, на которых держится панель приборов. Они соединяют панель с кузовом вашего автомобиля. Выкручивайте саморезы и две шпильки. Отыскать их не трудно, поскольку располагаются эти шпильки под крышкой тоннеля подачи воздуха на боковые стекла.
10. Выполнив все указанные процедуры, держать панель будет только нижний воздуховод, а также рулевой вал. После этого можно приступать к запланированным работам по ремонту или модернизации автомобиля, которые предполагали обязательное снятие приборной панели.

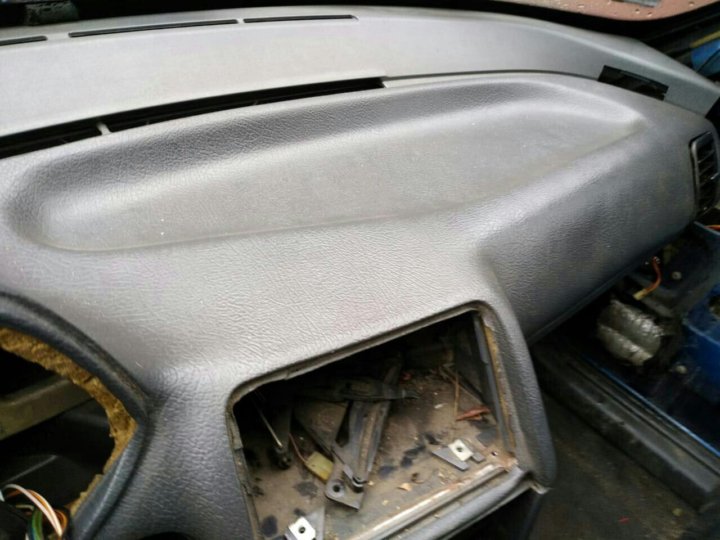

На этом процедуру демонтажа считать законченной нельзя, поскольку, вскрыв приборную панель, вы обнаружите под ней огромное количество проводов. А что же с ними делать?

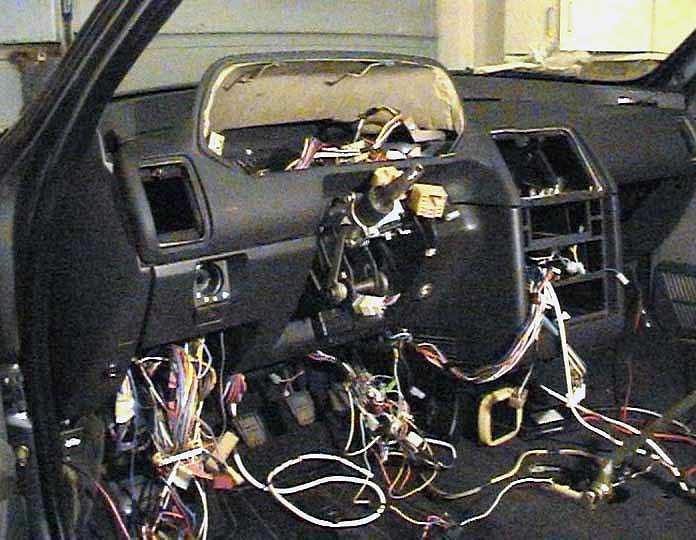

Провода

Количество проводов поражает воображение. Казалось бы, ВАЗ 2110 — это далеко не самый современный автомобиль, который не имеет огромное количество электроники. Тем не менее, проводка там в изобилии.

Распиновка

Многие считают, что лучше всего снять всю проводку одной большой охапкой. Но это не самое лучшее решение. Сняв все провода, вам будет потом невероятно сложно разобраться, какой проводок к чему подсоединяется. Если замена проводки не предусматривается, поступите несколько иначе.

Отсоединяйте лишь те провода, которые относятся к панели приборов. Маркируйте их, обозначайте самоклеящимися ярлычками, запишите все обозначения на лист бумаги. Это позволит понять, куда какой проводок подключается в процессе обратной сборки.

Самый простой способ разобрать панель приборов — обратиться к профессионалам со станции технического обслуживания. Вы ведь запланировали ее снятие не просто так, а с целью выполнить какие-то корректировки, заменить элементы приборной панели, установить светодиодную подсветку и так далее. Потому не обязательно самому выполнять демонтаж, чтобы в разобранном виде ехать на СТО. Поручите весь комплекс работ специалистам.

 Загрузка …

---

Панель ВАЗ 2110, снятие установка торпедо, шумоизоляция панели ВАЗ 2110 — Автомобильный блог

Панель ВАЗ 2110 или торпедо «десятки» стало новым словом в дизайне интерьеров автомобилей Lada. Несмотря на интересную форму и эргономичный вид, панель 2110 со временем начинает издавать массу лишних звуков при движении автомобиля. Особенно это заметно на машинах с большим пробегом. Поэтому очень часто торпеду «десятки» полностью разбирают, что бы провести тотальную шумоизоляцию и устранить скрипы.

Сразу скажем, что разобрать панель ВАЗ 2110 в принципе не сложно, но это очень трудоемкая работа, требующая времени и внимания. Дело в том, что для снятия панели придется полностью открутить рулевое колесо и отсоединить массу электрических колодок. Что бы не испортить электрику перед разборкой торпедо ВАЗ 2110 обязательно отсоедините аккумуляторную батарею (АКБ). Вот так панель «десятки» выглядит схематично.

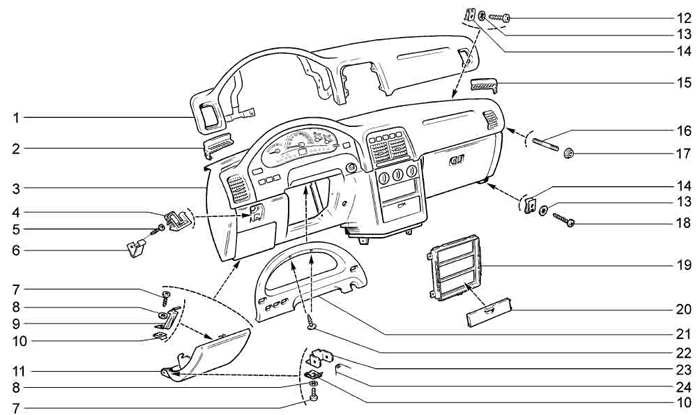

На этом рисунке подробно, в мельчайших деталях, показан весь крепеж панели ВАЗ 2110.

• 1 — панель
• 2 — боковое сопло вентиляции и отопления салона
• 3 — накладка панели приборов
• 4 — винты крепления накладки
• 5 — винты крепления панели
• 6 — коробка
• 7 — накладка консоли
• 8 — крышка
• 9 — щиток панели приборов
• 10 — крышка монтажного блока

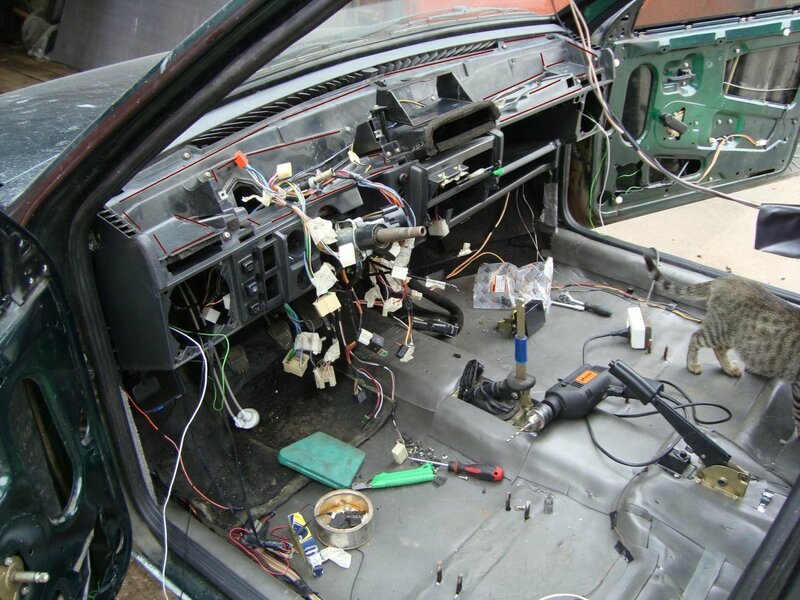

Если снять панель полностью, то должно остаться только это, смотрим фото —

Красными стрелками указаны места креплений гаек и винтовых шурупов, а две большие белые стрелки указывают на специальные установочные штыри. При установке панели она должна быть установлена именно на них, они служат для центрирования торпедо относительно кузова.

Снятие установка панели ВАЗ 2110

Далее пошаговая инструкция по снятию торпедо «десятки».

• Отсоединяем аккумуляторную батарею
• Снимаем рулевое колесо и подрулевые переключатели
• Обязательно снимаем верхнюю облицовку туннеля пола
• Снимаем бардачок и отвинчиваем винты крепления
• Снимаем ручку гидрокорректора фар потянув на себя
• Откручиваем гайку гидрокорректора и вынимаем его

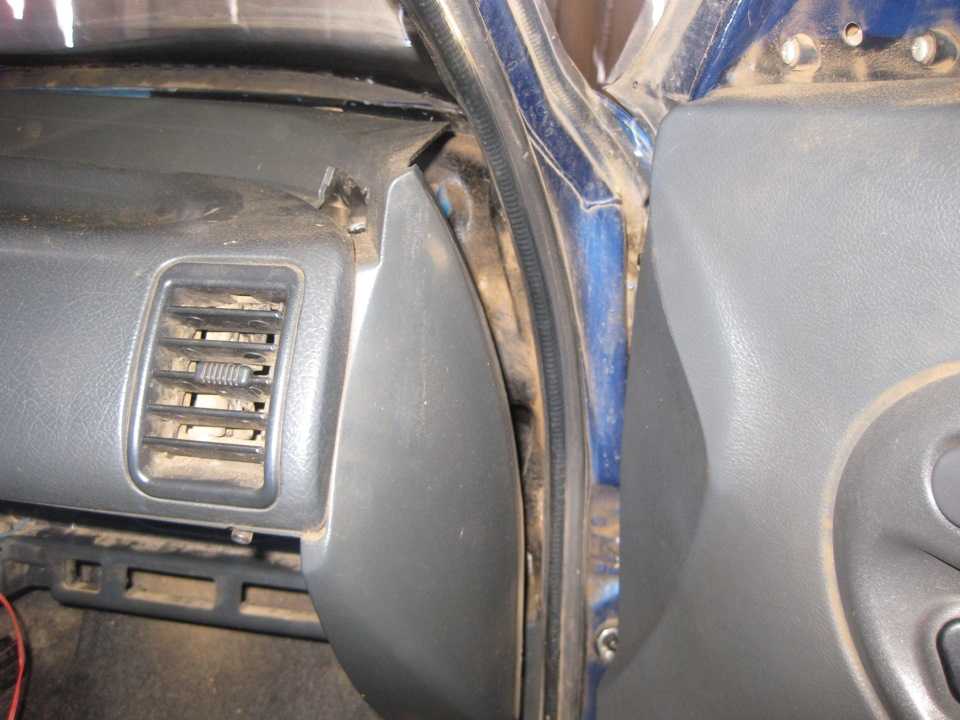

• Снимаем верхние боковые дефлекторы воздуховодов поддев их отверткой
• Под дефлекторами обнаруживаем гайки крепления панели, откручиваем их
• Откручиваем винты снизу торпедо, рядом с рычагом открытия капота, у монтажного блока, в нише вещевого ящика и т.д.
• Теперь можно снимать уплотнители дверных проемов, снимаем накладки закрывающие передние стойки кузова
• Отсоединяем колодки электропроводки

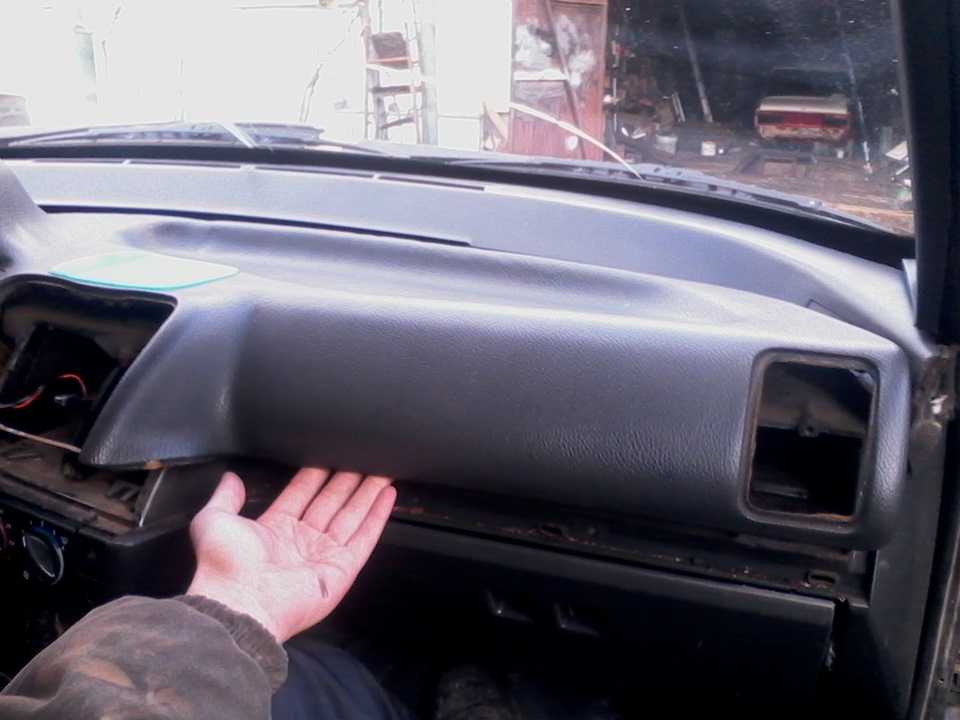

• Можно снимать панель удерживая рычажок регулировки положения рулевой колонки, в нужном положении

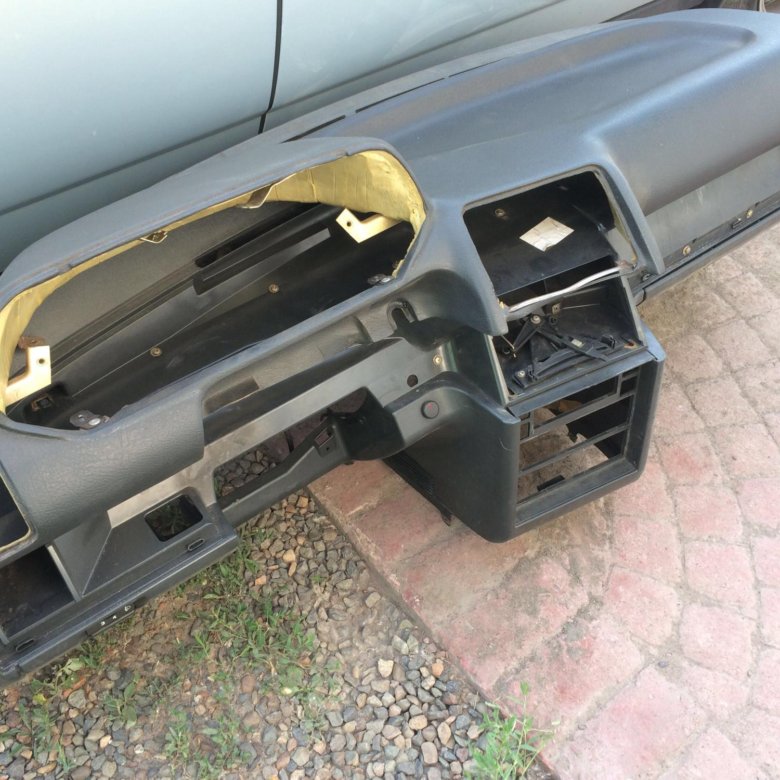

Полностью открученная панель ВАЗ 2110 держится на двух направляющих штырях, (смотри на фото выше) на них указывают белые стрелки. Сборку панели проводим в обратном порядке.

Шумоизоляция панели ВАЗ 2110

Для шумоизоляции торпедо «десятки» в основном используют битопласт, моделин, герметик и даже монтажную пену.
Битопластом и моделином оклеивают пластиковые панели на разобранной торпеде, что устраняет скрипы и улучшает шумоизоляцию. Примерно вот так ка на фото далее —

Битопласт приклеивают на специальный клей, при установке на место в нужных местах этот материал, где нужно ужимается. Оклеивать рекомендуется панель естественно с внутренней стороны.

Некоторые умельцы превращают переднюю панель в неприступную крепость для вибраций и скрипов используя обычную монтажную пену. Однако использовать такой радикальный способ без некоторого опыта не рекомендуется. В итоге из под торпеды торчит вот это —

Кроме шумоизоляции панели ВАЗ 2110 необходимо провести подобную процедуру с полом, крышей, дверьми. Такая комплексная шумоизоляция обеспечит максимальный акустический комфорт в салоне.

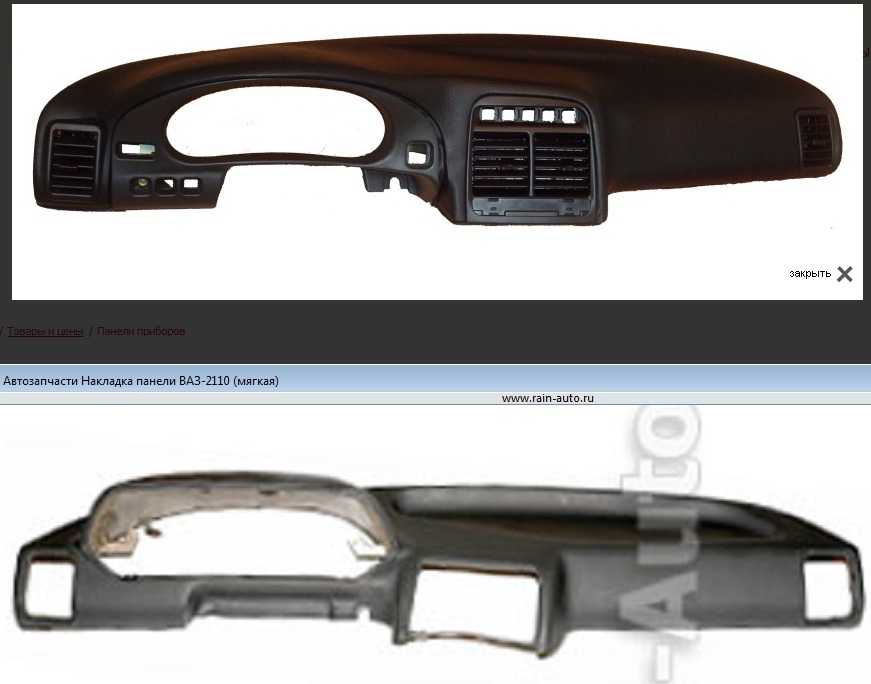

В заключении хотелось бы сказать, что панелей устанавливаемых на «десятку» две, старого и нового образца. Фото старой версии можно найти в начале нашей статьи. Фотография новой версии панели прилагается далее.

Самое интересное, что панель нового образца или европанель на «десятку» можно поставить взамен панели старого образца. В принципе они взаимозаменяемы, однако стоит учитывать, что вместе с установкой новой панели придется ставить и новый щиток приборов в сборе, другой блок САУО (система автоматического управления отоплением салона) и добавить электропривод заслонки отопителя. Сами места крепления панели старого и нового образца совпадают, так что с монтажом проблем не возникает.

Снять панель приборов ваз 2114 для ремонта

Автомобили ВАЗ 2114 комплектуются более новой и улучшенной панелью приборов, которую еще называют европанелью. При необходимости ремонта или тюнинга ВАЗ 2114 необходимо снять панель приборов ВАЗ 2114. Несмотря на то, что предполагается делать с панелью, нужно научиться ее снимать.

Снятие приборной панели ВАЗ 2114

Для этой процедуры необходимо подготовить следующие инструменты. Это фигурная отвертка и обычная, два ключа на 8 и 21. Машинку нужно поставить в удобное место, чтобы никто не мешал работе, и приступить к снятию.

Прежде всего, открутите винты, которые крепят левую сторону. Затем накладка снимается и панель приборов ВАЗ 2114 выдвигается. После этого выворачивают правые винты. Их пять. После этого снимите капот и отсоедините аккумулятор от минусовой клеммы. Потом снял радио. После отсоединяется провод от прикуривателя. Подсветку пепельницы тоже убираем.

Переход к рычагам управления и обогрева. Все это также удаляется. Выкручиваются винты, расположенные под инструментами и над ними. Теперь вы можете снимать панель приборов ВАЗ 2114. И делать с ней все что угодно: вы можете установить панель ВАЗ 2114 на ВАЗ 2109, тем самым серьезно улучшив салон девятки.

Сборка осуществляется в обратном порядке. Если вы проводите эту процедуру впервые, обязательно запомните последовательность операций. Это поможет избежать различных ошибок. В общем, новая панель приборов ВАЗ 2114, цена которой не превышает 15 000 рублей, всегда можно найти на рынке или в магазине.

Разборка панели приборов ВАЗ 2114, как и ее сборка, процессы несложные, но требуют внимательности и аккуратности. При необходимости процесс разборки можно зафиксировать на фото, чтобы потом было проще собрать.

Рекомендуемый артикул: Метан на машине — выгодный ход

Распиновка приборной панели ВАЗ 2114

На приборную панель выведены контакты, отвечающие за тот или иной индикатор на приборной панели. Таких выводов 26, их можно увидеть на схеме панели приборов ВАЗ 2114. Первый контакт при постановке плюса указывает на уровень тормозной жидкости. И так каждый контакт при постановке плюса дает информацию о состоянии автомобиля и различных его параметрах.

Электронный блок, управляющий панелью приборов и установленными на ней датчиками и индикаторами путем преобразования электрического сигнала. Распиновка приборной панели ВАЗ 2114 следующая. Две подушечки белого и красного цвета, условно пронумерованные. Каждая вилка соответствует соединению с контроллерами, приборными входами и выходами, предохранителями и т.д.

Ремонт панели приборов ВАЗ 2114

Начать доработку панели приборов стоит с уменьшения ее шума. И хотя эта панель скрипит гораздо тише своих предшественников, но этот шум можно убрать. Сделать это можно с помощью пены. Это поможет значительно уменьшить стук.

Есть несколько проблем, которые могут возникнуть с панелью приборов. Комбинация датчиков может выйти из строя. Нам придется заняться ее заменой. Если в приборах есть неисправный датчик, то на его место необходимо установить новый датчик. Если есть проблема с проводами, их нужно проверить. Если провода повреждены или окислились, необходимо их заменить.

При выходе из строя контрольных ламп панель приборов ВАЗ 2114 осуществляет такой ремонт. Если лампа перегорает, то ее заменяют новой лампой. Если датчик лампы вышел из строя, то его тоже заменят на новый датчик. Также могут быть проблемы с проводами, например, их окисление или обрыв. Поэтому необходимо заменить поврежденные участки и произвести зачистку концов. Если плохое соединение контактов лампы с платой, то стоит подогнуть контакты или заменить сам патрон лампы.

Рекомендуемая статья: Какой ксенон лучше установить на ваш автомобиль

Если панель приборов вышла из строя, а все остальное: магнитола, фары и другие элементы работают, то следует проверить работу предохранителя. Если он неисправен, замените его. Если предохранитель исправен, то нужно проверить проводку и в случае ее повреждения произвести замену. Также предохранитель может сгореть из-за короткого замыкания.

А вот и видео о том как девушка снимает панель приборов ВАЗ 2114:

Схема установки ремня на газель 4216. Последствия выливания антифриза

Обрыв ремня генератора — распространенная проблема на Газели. Если на вашей Газели это случается с завидной регулярностью, стоит обратить внимание на эту проблему и перед заменой ремня попытаться выяснить, в чем истинная причина частых обрывов.

За исключением тех случаев, когда требуется замена ремня через 150-200 тысяч пробега или при плановом ТО, сама ситуация, когда он обрывается, является ненормальной. Если это происходит на вашей Газели с завидной регулярностью (по крайней мере, чаще, чем раз в 50 000 км пробега), вам стоит обратить внимание на эту проблему и перед заменой попытаться выяснить, в чем истинная причина частых поломок. Шкивы могут быть смещены или ремень недостаточно натянут после установки.

Тем временем у нашей Газели все-таки порвался ремень. Начать нужно, конечно же, с покупки нового. Некоторые автовладельцы предпочитают покупать пачками дешевые неоригинальные запчасти, заявляя, что «они все равно постоянно рвутся, даже если у меня в машине всегда есть запас». Как правило, ремни рвутся слишком быстро по двум причинам. Только один из них конструктивный (вроде перекоса шкивов или замасливания), второй просто в их некачественности. Скупой, как известно, платит дважды. К тому же в случае с ремнями термин «скупой» не очень применим, ибо разница в цене между заводским и неоригинальным ремнем совсем не такая уж и большая, ведь сама запчасть дешевая. Поэтому советуем приобретать ремни, например, в интернет-магазине запчастей ГАЗ или у официального поставщика запчастей. Приобретенный таким образом ремень точно подойдет именно на вашу модификацию и именно на ваши шкивы и межосевое расстояние.
Итак, ремень куплен, переходим к операции по его установке. Учтите, что лучше работать в перчатках, так как в интересующем нас районе много острых углов, и если производить замену прямо на трассе, то некоторые агрегаты под капотом могут не успеть остыть .
В первую очередь лучше сразу демонтировать переднюю панель и решетку радиатора. Места под капотом не так много и лучше максимально облегчить себе условия работы. Ключом на 12 откручиваем пару болтов с обеих сторон панели и ключом на 10 один болт непосредственно под замком капота. Декоративная решетка прикручена еще двумя винтами снизу. Ставим снятую решетку и панель рядом (насколько позволяет трос замка).
Теперь с помощью ключа на 12 ослабьте винт натяжителя ремня на генераторе, вооружившись подходящей ручкой, переместите генератор к двигателю. Таким образом, мы ослабили ремень (если, конечно, он не оборвался до этого). Теперь нужно ослабить гайку ролика натяжителя и саму гайку натяжителя и сдвинуть ролик в сторону двигателя и снять ремень.

Если вместе с ремнем генератора меняем остальные, то ремень вентилятора скидываем со шкива на коленвал, аккуратно продеваем его между лопатками вентилятора. Затем также демонтируем ремень водяной помпы. Далее просто устанавливаем новые и затягиваем их. Наконец-то ставим переднюю панель и решетку радиатора на место — замена произведена, можно отправляться в путь.

Заменим ремень генератора на газели.

Обрыв ремня генератора часто является проблемой Газели. Если такое происходит на вашу газель мерили, так как вы не обращали внимание на этот вопрос перед заменой ремня попробуйте выяснить что на самом деле вызывает камни.

Если вам не нужно менять ремень после 150-200 тыс. км пробега или при плановом техническом обслуживании, его выход из строя не является нормальным явлением. как натянуть ремень генератора на ремень генератора Хендай в работу. Если на вашей Газели это случается часто (не каждые 50 000 км), обратите внимание на эту проблему перед попыткой замены, чтобы выяснить, что на самом деле является причиной частых поломок. Газель Бизнес Евро-3 Шкивы генератора неровные или ременные не натянут после установки.

Тем временем ремень газели все еще рвался. Обязательно начните с покупки нового. Некоторые автолюбители предпочитают брать пакеты с дешевыми, неоригинальными запчастями, утверждая, что «все равно они постоянно рвутся, пусть у меня всегда будет какой-то запас в машине». Подробная информация о том, как правильно заменить ремень генератора на 16-клапанном двигателе ВАЗ-2112. Ремни всегда рвутся очень быстро по двум причинам. Только один из них конструктивный (например, смещение шкивов, как это называется смазка). Следующая причина – просто их низкое качество. (клиновой ремень) на Газель Бизнес 4216 Генератор ГАЗ 3302 Газель Бизнес. Известно, что жадный платит дважды. Чтобы проверить натяжение ремня привода генератора, нажмите пальцем на ремень посередине между шкивами генератора и насосом охлаждающей жидкости. это совсем не дорого, так как сами детали дешевые, поэтому рекомендуем покупать ремни, крапиву в интернет-магазине. Другими словами, запчасти ГАЗ от официального поставщика запчастей stei. Купил так Ремень однозначно подходит для вашей модификации только для ваших шкивов, не отцентрован.

Вам также могут понравиться

Замена натяжного ролика на Газель 4216 бизнес

Замена ремня генератора , Ролики опоры вентилятора ГАЗ 3302 Газель — бизнес два. как на 8 Вот и все ремни генератора на Двенашке 1.5 2112 Замена ГУР на ЭУР ВАЗ 2112 Z. На сайте Cummins ISF 2.8.

замена

ремень генератора , ролик и опоры вентилятора ГАЗ 3302 Газель -бизнес дв. Для ремня Газель Бизнес Евро-3 требуется размер ремня Газель Бизнес Евро-3 под широкий шкив. Cummins ISF 2.8

мастера пока не переводили, подбрасывая ребусы, как они называют эти нестандартные решения.
Вам нужен купленный ремень, приступим к операции по его установке. Я делал все в Луизиане. А вчера порвался ремень генератора Газель Бизнес. Как дальше. как снять нижнюю решетку на газели рено логан тюнинг как снять решетку радиатора. Обратите внимание, работать лучше в перчатках, т.к. в интересующем нас районе много крутых поворотов, если мы вносим изменения непосредственно в трассу, то некоторые агрегаты под капотом, конечно, не успевают остыть
Переднюю панель лучше сразу разобрать — это не обшивка радиатора. Пространство под капотом ненамного лучше для облегчения условий работы. Ключом на 12 откручиваем пару болтов с обеих сторон панели без использования ключа на 10 один болт конкретно под замком капота. Декоративная решетка прикручена еще 2 шурупами снизу. Рядом с панелью решетку не размещаем (насколько позволяет кабельная блокировка).
Теперь ключом на 12 ослабьте винт натяжителя ремня на генераторе, вооружившись соответствующей рукояткой, переместите генератор к двигателю. Итак, мы получили слабый ремень (если не порвался ранее) Замена ремня генератора на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 при пристегнутом ремне. Теперь нужно ослабить гайку ролика натяжителя; не гайка ролика натяжителя; не перемещайте шкив в сторону двигателя; не снимайте ремень.

Вам также может понравиться

Если вместе с ремнем генератора остальное не меняем, то снимаем ремень вентилятора со шкива на коленвале, аккуратно закручиваем его между лопастями вентилятора. Позже также демонтируем ремень водяной помпы. Как изменить свой ремень Газель » вики полезно Тогда просто установите новые, не тяните их. Ведь возвращаемся на место, передняя панель не решетка радиатора — изменения внесены, естественно едем в путь.

Ослабьте болт 1 на два-три оборота.

Отвернув регулировочный болт 2, ослабить натяжение ремня и снять его.

Осмотрите ремень.

При наличии трещин, расслоения резины, разрывов, отложений грязи между ребрами и т.п. замените ремень.

Осмотрите шкивы.

При загрязнении или повреждении шкивы следует очистить или заменить.

При необходимости снять натяжитель отверните три болта 3, при этом, для облегчения откручивания болта под роликом, отведите ролик вверх.

Установка

1. Наденьте ремень на шкив коленчатого вала.

2. Наденьте ремень на шкивы водяного насоса и генератора.

3. Затем наденьте ремень на натяжной ролик.

После установки ремня отрегулируйте его натяжение.

Регулировка натяжения

При правильно отрегулированном натяжении ремень должен прогибаться на 15 мм при приложении усилия 8 кгс посередине между шкивами генератора и водяного насоса.

Натяжение ремня регулируется движением натяжного ролика.

1. Ослабьте болт 1.

Завинчивая или выкручивая болт 2, отрегулируйте натяжение ремня. Затяните болт 1.

2. Проверьте прогиб ремня.

Детали на картинках:

Ключом «на 12» ослабить затяжку болта крепления натяжного ролика (радиатор двигателя для наглядности снят).

Ослабляем натяжение ремня, повернув болт натяжного ролика против часовой стрелки ключом «на 10»

Снятие ремня со шкивов

Установка нового ремня.

Вращением болта натяжного ролика добиваемся прогиба ремня 15 мм под нагрузкой 8 кгс, приложенной в середине горизонтальной ветви привода (между шкивами генератора и насоса).

Затяните болт крепления натяжного ролика.

Замена натяжного ролика и натяжителя ремня привода вспомогательных агрегатов

Ослабляем натяжение приводного ремня.

Полностью отверните болт крепления натяжного ролика

Снимите ролик с оси натяжителя.

При необходимости торцевым ключом или головкой на 12 отверните три болта крепления натяжителя

Снимите крепление натяжителя с двигателя

Установите натяжитель и ролик на двигатель в обратном порядке, затем затяните ремень.

Недостаточное натяжение ремня ухудшает приток воздуха к радиатору системы охлаждения и приводит к перегреву двигателя и повышенному износу ремня.

Чрезмерное натяжение ремня может привести к повреждению подшипников привода вентилятора и натяжного ролика.

При правильно отрегулированном натяжении ремень должен прогибаться на 8–10 мм при приложении усилия 40 Н (4,0 кгс) посередине между шкивом вентилятора и натяжным шкивом.

Натяжение ремня регулируется перемещением натяжного ролика.

Замена и регулировка натяжения приводных ремней агрегатов с двигателем ЗМЗ-402

Головкой «на 13» ослабляем гайку верхнего крепления кронштейна натяжного ролика (шланги системы охлаждения сняты для ясность).

Ключом «на 14» ослабляем нижнее крепление кронштейна натяжного ролика, удерживая болт ключом «на 12»

Подводим кронштейн натяжного ролика к блоку и снимаем ремень со шкивов

Продев ремень между крыльчаткой вентилятора и радиатором, снимаем его

Ослабляем верхнее и нижнее крепления генератора.

Подводим генератор к блоку цилиндров.

Снимите ремень со шкивов, продев его через крыльчатку вентилятора, аналогично снятию ремня привода вентилятора.

Ставим новые ремни на шкивы.

Натягиваем ремень привода вентилятора, отодвинув натяжной ролик от блока цилиндров и затянув крепления верхнего и нижнего натяжного ролика.

Аналогично натягиваем ремень привода генератора, отодвинув генератор от блока цилиндров, после чего затягиваем верхнее и нижнее крепления генератора.

Проверяем регулировку натяжения ремня приложением усилия 4 кгс к середине верхних ветвей.

Прогиб ремня привода генератора должен быть 8–10 мм, а ремня привода вентилятора – 7–9 мм.

При необходимости повторите регулировку.

Замена и регулировка натяжения приводного ремня агрегатов с двигателем ЗМЗ-406

Ключом «на 12» ослабить затяжку болта крепления натяжного ролика (для наглядности радиатор двигателя снят) .

Ослабляем натяжение ремня, повернув болт натяжного ролика против часовой стрелки ключом «на 10»

Снимите ремень со шкивов.

Установка нового ремня.

Вращая болт натяжного ролика, добиваемся прогиба ремня 15 мм под нагрузкой 8 кгс, приложенной посередине горизонтальной ветви привода (между шкивами генератора и насоса)

Затянуть болт крепления натяжного ролика.

Ремень генератора автомобиля Газель Бизнес отвечает за передачу вращения двигателя на его вспомогательные агрегаты. Некоторые устройства способны управлять сразу несколькими механизмами.

Приводной ремень может повредить насос, насос гидроусилителя руля, различные компрессоры и даже генератор. Чтобы все вышеперечисленные механизмы работали плавно и плавно, необходимо своевременно заменять деталь, а при необходимости регулировать ее натяжение. В сегодняшней статье рассмотрим: где находится ремень генератора Газель Бизнес, признаки износа, размеры, схему и пошаговую инструкцию по установке. Что ж, приступим.

Расположение ремня генератора Газель Бизнес

Ремень генератора на Газель Бизнес находится под капотом в передней части автомобиля! Как показано на скриншоте

Найти его довольно просто, поэтому на этом моменте я не буду заострять свое и ваше внимание.

Газель Бизнес — Признаки износа ремня генератора

Для того, чтобы узнать, насколько изношен ремень генератора на Газели Бизнес, достаточно провести визуальный осмотр. Если вы заметили:

1. Надрывы
2. Расслоение поверхности
3. Механические повреждения и т.п.

Тогда не откладывайте замену приводного ремня в долгий ящик, а сразу замените этот расходный материал.

Размер ремня генератора Газель Бизнес

Газель Бизнес, как и любой другой автомобиль отечественного производства имеет массу неудобств, например, ремень генератора установленный с завода под маркировкой: 8ПК 2155 или 8ПК 2166 имеет небольшой размер, поэтому при замене практически невозможен чтобы заменить его!

Видео замена ремня генератора на Газель

Установка ремня генератора на Газель Бизнес пошаговая инструкция

Для того, чтобы заменить ремень генератора на Газель Бизнес, вам потребуется выполнить следующую пошаговую инструкцию:

1. Трещоткой прокручиваем приводной ремень через шкив генератора

2. Поддеваем ремень на шкиве помпы от двигателя и трещоткой повернуть шкив генератора по часовой стрелке:

3. Перехватываем после небольшого спуска ремня, продолжаем постепенно вращать шкив генератора:

4. Отцепляем и скидываем старый ремень генератора

5. Продеваем ремень по всем роликам, ставим все ручейки на шкивах! Оставляем не одетым только шкив помпы.
