Печка нового образца ваз 2110: Как установить печку нового образца

Янв 05 1970

Содержание

схема и устройство системы отопления, тюнинг отопителей старого и нового образца

Доработка печки ВАЗ 2110 выполняется с целью улучшения работы системы. Неполадки, связанные с отопителем, принесут дискомфорт водителю и пассажирам во время поездки.

Содержание

[ Раскрыть]

[ Скрыть]

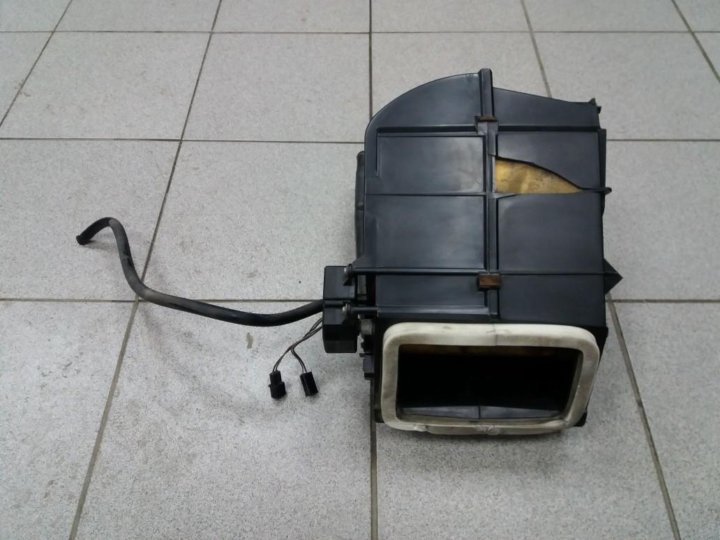

Схема и устройство отопительной системы в ВАЗ-2110

Непосредственно отопительный блок представлен несколькими компонентами:

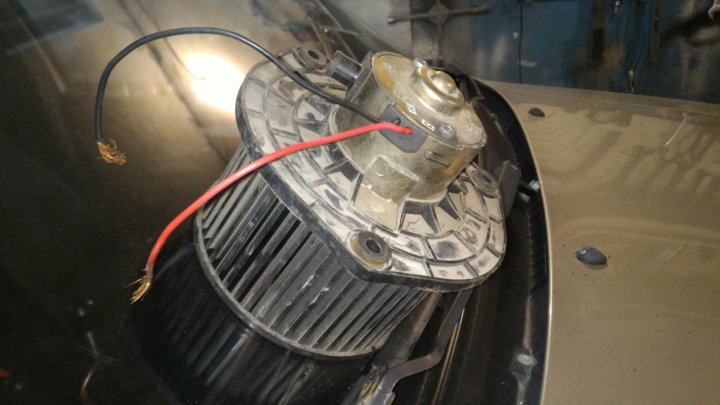

Электрический мотор. На нем зафиксировано вентилирующее устройство, предназначенное для нагнетания горячего воздушного потока.
Радиаторное устройство, выход из строя которого приведет к неработоспособности печки. На системах обогрева старого образца радиаторный узел не оснащается краном, предназначенным для перекрывания потока охлаждающей жидкости через устройство. Поэтому узел практически не протекает, поскольку утечки обычно связаны именно с краником. Отсутствие этого элемента обеспечивает наиболее быстрый прогрев салона машины.
Три заслонки. Одна из них предназначена для закрытия и открытия отопительного канала, вторая используется для рециркуляции, а третья необходима для управления обогревателем.
Резисторное устройство предназначено для регулировки скорости обдува.

Составляющие элементы системы обогрева

Основные детали системы обогрева салона автомобиля ВАЗ 2110:

1 — электропневматическое клапанное устройство;
2 — лицевой корпус воздухозаборника обогревательного узла;
3 — водоотражательное устройство, представленное в виде щитка заборника воздуха;
4 — клапанное устройство для управления заслонкой системы рециркуляции воздушного потока;
5 — заслонка системы рециркуляции;
6 — задняя часть корпуса воздухозаборника отопительного узла;
7 — заслонка отопительного канала;
8 — заслонка системы управления отопительным узлом;
9 — радиаторный узел;
10 — защитный пластиковый кожух радиаторного устройства;
11 — втулка, установленная в пароотводящем патрубке;
12 — втулка подводящей магистрали отопительного узла;
13 — втулка отводящего патрубка;
14 — электрический моторчик отопительной системы;
15 — корпус электрического мотора;
16 — опорная поверхность приводного рычага заслонки, использующейся для управления печкой;
17 — приводная ручка управления заслонкой обогревательной системы;
18 — моторедуктор приводного устройства, представленный в небольших размерах;
19 — резисторный элемент;
20 — защитная крышка облицовки отопительного узла.

Схема подключения воздуходувов и элементов управления

Основные компоненты печки:

1 — воздуховоды, предназначенные для прогрева задней части салона машины;
2 — пластиковая облицовка, идущая от центральной консоли к задним сиденьям;
3 — воздуходувы, предназначенные для обдува ног;
4 — основные сопла для вентиляции салона авто;
5 — боковые сопла вентиляции салона;
6 — сопла, предназначенные для прогрева стекол, установленных в передних дверях;
7 — ручка управления обогревательным узлом салона;
8 — пластиковый корпус воздухораспределительного устройства;
9 — заслонка системы прогрева ног;
10 — пластиковая заслонка, предназначенная для прогрева лобового стекла;
11 — отопительный узел.

Отличие печек старого и нового образца

Системы отопления старого и нового типа имеют некоторые особенности в схемах подключения в результате следующих различий:

Конструкция радиатора. Печки в автомобилях разных годов выпуска имеют различное устройство радиаторного узла. В старых системах отопления радиаторы оснащаются кранами для слива хладагента.
Разные конструкции контроллеров САУО. В автомобилях выпуском до 2003 года использовалось пять позиционных контроллеров. В более новых версиях авто устройства под номерами 4 и 5 были убраны из конструкции.
Устройство микроредукторов. Основное отличие заключается в разном типе резисторных элементов. При замене элементов надо учесть, взаимозаменяемы ли эти детали или нет.

Недостатки отопителя в ВАЗ-2110

Основные недостатки, в результате которых автовладельцы вынуждены заниматься усовершенствованием и модернизацией отопительного узла:

Слабый воздушный поток, идущий на боковые зеркала и в водительские ноги. Такая проблема часто проявляется при нормальном функционировании отопительного узла.
Часто потребители сталкиваются с утечкой на радиаторном устройстве. Узел оборудуется специальным краном, который со временем изнашивается и начинает пропускать охлаждающую жидкость. Требуется ремонт крана, но зачастую решить проблему можно только путем замены радиатора в сборе.
Центральный воздуховод системы включает в себя две части, не уплотненные между собой. От радиаторного устройства этот воздуходув должен подавать тепловой поток в ноги пассажиров, сидящих сзади. Если учесть все изгибы, то это не менее 2,5 метров. Разумеется, до задних пассажиров тепловой поток не доходит.

Симптомы неисправности отопителя

Основные признаки, по которым можно определить неполадки в работе отопительного узла:

Температурный режим работы обогревателя не регулируется. Проблема обычно заключается в управляющем блоке либо в работе заслонок отопителя.
Не функционирует датчик, расположенный на потолке. Он предназначен для определения температуры в салоне авто.
Отопительный узел не функционирует, в салон автомобиля подается только холодный воздушный поток.
Боковые стекла автомобиля либо ноги водителя и пассажиров обдуваются горячим воздушным потоком неэффективно.
Объем хладагента в системе охлаждения снижается. Проблема может проявляется скрытно или явно. В последнем случае течь можно заметить с магистралей системы отопления либо радиаторного устройства.
Отопительный узел функционирует, но при этом сильно шумит.

Канал В гараже у Сандро подробно рассказал о замене электрического мотора отопительного узла на «десятке».

Как доработать и модернизировать печку своими руками?

Существует множество вариантов тюнинга и улучшения работы отопительного узла, которые можно выполнить своими руками. Для реализации каждой задачи придется полностью или частично разбирать отопительный узел.

Перед переделкой отопительного узла ВАЗ 2110 необходимо максимально уплотнитель основной воздуховод.

Улучшение боковой вентиляции

Дорабатывать боковую вентиляцию можно двумя способами:

выполнить укладку гофры, которая будет направлена на обдув стекол боковых окон;
доработка печки ВАЗ 2110 может заключаться в заклейке всех щелей, которые приводят к потере воздушного потока.

Первый вариант более эффективен для обдува ног пассажиров, сидящих спереди и сзади. Фактически практика показывает, что для обдува стекол на окнах этот метод эффекта не дает. Поэтому для решения проблемы выполняется заклейка всех щелей, имеющихся в панели.

Выполнение задачи осуществляется с применением силиконового герметика либо специального средства антискрип. Производится уплотнение всех щелей, расположенных по периметру на верхних и нижних составляющих панели центральной консоли. Силиконом обрабатываются все отверстия, расположенные вокруг крепежей.

Модернизация заслонки

В автомобилях, выпущенных после 2003 года, настройка заслонки на обдув ног результатов не дает, поскольку отопитель дует во все стороны. В старых версиях авто заслонка работает более качественно.

Процедура модернизации выполняется так:

Используя пилку по металлу, следует выпилить торцевые части у заслонки. Демонтировать при этом элементы отопительной системы не нужно. Место, которое надо выпилить, на фотографии ниже отмечено красным.
Заслонку, предназначенную для обдува ветрового стекла, трогать не нужно. Если потребитель спилит торцевые части на ней, то будет хуже обдув по краям ветрового стекла.
Чтобы увеличить забор воздуха, выпиливается кусок на ветровое стекло со стороны водителя. Эта часть отмечена на приведенном фото зеленым.
Выпиливать придется долго, это надо сделать аккуратно. На выполнение задачи может потребоваться несколько часов.
Затем понадобится кусок мягкого алюминия. Как вариант, можно использовать железо от банки с кофе, как показано на фото. Железо вырезается обычным ножом и фиксируется на элементах печки.

Схема для удаления лишних торцевых частей заслонки Фиксация вырезанного куска железа на заслонке для ее доработки

Улучшение эффективности обдува ног

Для выполнения задачи потребуется:

новые пыльники, тип деталей значения не имеет;
решетка, можно использовать от старых динамиков, из нее надо вырезать круг, при отсутствии решетки допускается применение резиновых накладок для автомобиля Фиат Пунто;
кусок резинки, можно приобрести на автомобильном рынке.

Процедура выполнения модернизации:

Используя резинку, выполняется фиксация вырезанного круга из решетки к пыльнику. Для крепления элементов можно использовать супер клей.
На другой стороне выполняется фиксация стяжкой. При ее отсутствии допускается применение пластмассовых зажимов.
Для модернизации системы обдува водительских ног надо обеспечить воздушный поток на педали. Для этого с нижней стороны педали прорезается угол на пластмассовой стенке облицовки.
В него производится монтаж сантехнической трубки. Данный вариант самый простой в плане реализации и довольно эффективный.
Чтобы сделать систему прогрева ног пассажиров, сидящих сзади, из пепельницы необходимо вывести гофру. Использовать пластмассовые накладки, расположенные под сиденьями, не рекомендуется. Для реализации этого варианта потребуется установка двух гофр вместо одной, причем нужно применять элементы, имеющие меньший диаметр. Если использовать этот способ, то пластмассовые направляющие под креслами надо немного приподнять, это позволит избежать направления воздушного потока на коврики.
После завершения работ надо проверить качество. Для этого включается печка, а к месту обдува подносится зажигалка с огнем либо спичка.

При отсутствии решетки допускается применение дефлекторов от автомобиля ВАЗ 2105. Это позволит водителю управлять воздушным потоком, направленным на ноги пассажиров сзади.

Модернизация системы обогрева задних сидений

Чтобы улучшить работу системы прогрева кресел сзади, надо выполнить укладку гофрированных отопительных каналов. Решить проблему работы прибора (модуля) распределения потока воздуха на водительские ноги и пассажиру можно путем уплотнения щелей. Для этого, как в первом случае, потребуется силиконовый герметик либо моделин. Использование этих средств позволит предотвратить нарушение штатной эстетики облицовки салона.

Более простой вариант — удалить так называемую елку, использующуюся для распределения потоков воздуха. Вместо нее производится монтаж трех отдельных гофрированных патрубков в каналы отопления. Диаметр каждого из этих патрубков должен составить 4 см.

Преимущества этого способа:

Все отопительные каналы будут качественно загерметизированы.
Установка трех гофрированных патрубков позволит сэкономить место. Благодаря этому у потребителя будет упрощенный доступ к электрическим цепям автомобиля, которые расположены в этом месте.

Для выполнения задачи надо удалить перегородки распределительной системы воздушного потока. Патрубки обогревательного узла нужно уплотнить, чтобы избежать утечки воздуха через щели, для этого применяется монтажная пена.

При модернизации печки в ВАЗ 2110 трубопроводы нельзя делать слишком большими, поскольку это приведет к появлению свиста при работе, это связано с фактурным покрытием поверхности шлангов.

Доработка термостата

Улучшить работу отопительного узла можно посредством замены пятидырочного термостата на шестидырочный. При этом надо учитывать особенности диаметров байпасных каналов детали, которые предназначены для регулировки потока охлаждающей жидкости. Регулировка потоков осуществляется между радиаторным устройством обогревательного узла и малым контуром охладительной системы.

На пятидырочных элементах диаметр одного отверстия составляет 1,6 см, а на шестидырочных размер байпасного канала равен 1,1 см. Неважно, какая разновидность устройства установлена в системе охлаждения, у потребителя есть возможность дополнительной настройки потока хладагента. Это позволит салону автомобиля быстрее нагреваться, когда машина стоит на месте и двигатель работает на холостом ходу. Используя алюминиевую накладку, надо произвести монтаж диаметра канала в диапазоне 4-6 мм. Это приведет к увеличению времени прогрева силового агрегата, но салон будет нагреваться быстрее.

Когда термостат будет монтироваться на место, необходимо поменять местами соединение магистралей. Речь идет о шлангах, идущих от расширительного резервуара, а также выходящей магистрали от радиаторного устройства обогревателя.

Канал Своими руками подробно рассказал о самостоятельной диагностике термостата в автомобилях ВАЗ.

Установка дополнительной помпы

Для установки дополнительной помпы надо приобрести новое устройство. Помпа от автомобиля Газель представляет собой центробежный насосный механизм. При функционировании воздушный поток с помощью лопаток отбрасывается к периферийным местам, что приводит к разрежению на входе. В результате увеличивается сила прокачки расходного материала. Такой типа помп не позволяет перекачивать воздушный поток за счет того, что люфт между корпусом и крыльчаткой достаточно большой.

В зависимости от типа помпа может быть предназначена для печки нового либо старого образца. Новый вариант более предпочтительный, поскольку меньше вибрирует во время работы и ресурс его эксплуатации выше.

Для выполнения процедуры по модернизации печки понадобится:

новая помпа;
реле — желательно использовать устройство с разомкнутыми контактными элементами, контакты под номерами 86 и 30 надо будет заранее замкнуть с помощью перемычки;
отрезок армированного патрубка;
два литра новой охлаждающей жидкости, желательно использовать ту, которая залита в автомобиле;
хомуты в количестве пяти штук.

Процедура выполняется так:

Прежде чем начинать работу, надо заглушить двигатель и подождать, пока хладагент в системе охлаждения остынет. Рабочая жидкость сливается из блока цилиндров, для этого надо открутить соответствующую пробку. Слив выполняется в чистую подготовленную емкость, это позволит использовать слитый хладагент заново. Если планируется замена жидкости, то загрязненность емкости не играет роли.
Выкручиваются четыре болта на помпе, расположенных сверху в районе крыльчатки. Резиновый уплотнительный элемент обрабатывается герметиком. Выполняя сборку устройства, надо произвести монтаж удлиненных тонких винтов с гайками вместо саморезов.
Монтаж дополнительной помпы рекомендуется произвести в разрыв подающей магистрали отопительного узла либо в разрыв выходящего шланга. Разницы нет. Важно, чтобы установка выполнялась по ходу основного потока жидкости.
Фиксацию устройства можно выполнить на шпильки, расположенные рядом с аккумулятором, либо на фиксаторы штатного шумоизоляционного материала. Они располагаются на щитке силового агрегата. В примере используется второй способ. Помпа устанавливается горизонтальным шлангом в сторону блока цилиндров. Для качественной фиксации разжимается стальной хомут, использующийся для крепления.
Затем выполняется подключение контактов. Провода белого/голубого цвета подсоединяются к контакту под номером 85 на реле. Устройство может быть подключено к клавише рециркуляции отработавших газов, модулю САУО при активации обогревателя. Допускается подсоединение к кнопке активации системы обогрева боковых зеркал. В примере используется соединение контактов помпы с кнопкой рециркуляции отработавших газов.
От клапана рециркуляции отработавших газов отключаются провода. Этот элемент установлен на переднем щитке в подкапотном пространстве, к нему подключены два тонких патрубка. Надо отсоединить сине-белый и сине-желтый провода. Второй соединяется с клеммой под номером 30, а контакт 87 на реле нужно подключить к цепи электрического насоса.
От выпускной магистрали ГБЦ отключается патрубок подвода рабочего вещества к обогревательному узлу. Эта магистраль соединяется с горизонтальным шлангом электрического насоса.
Проверяется качество работы устройства. При активации кнопки включения помпа будет издавать жужжащий звук и продувать воздушный поток.
К вертикальной магистрали электрического насосного устройства подсоединяется патрубок, подключенный из двух магистралей в виде S. Они установлены между краником и радиаторным устройством отопительного узла. Допускается подключение любой подходящей магистрали. Другой конец шланга соединяется с ГБЦ, где ранее был установлен штатный канал. После подключения выполняется установка хомутов, на блоке цилиндров затягивается пробка слива.
Хладагент заливается в систему, заводится двигатель. Все патрубки и магистрали проверяются на предмет наличия утечек. Производится диагностика работоспособности помпы, для этого выполняется ее активация. Производится визуальная диагностика мест утечки, подтягиваются хомуты. Спустя 30 минут после запуска двигателя проверяется уровень хладагента в системе, при необходимости его объем восполняется.

Фотогалерея

Профилактика отопителя

Чтобы не допустить поломки обогревательного узла, надо соблюдать меры профилактики системы:

Периодически проверяется уровень хладагента в расширительном бачке. При нехватке антифриз добавляется, причины утечки надо устранять.
Для обеспечения качественной работы охладительной системы применяется только качественный антифриз.
Нельзя допускать увеличения температуры двигателя. Следить за этим параметром можно по датчику, расположенному на панели приборов.
Вместо хладагента не используется вода, поскольку эта жидкость обладает меньшей температурой кипения по сравнению с антифризом. Использование водопроводной воды приведет к образованию ржавчины и быстрому износу компонентов системы. Залив воды допускается только в крайнем случае — если произошла утечка, проблема обнаружена на дороге, а автомагазинов рядом нет.

Видео «Руководство по замене моторедуктора заслонки»

Канал В гараже у Сандро представил инструкцию по смене моторедуктора заслонки в гаражных условиях.

Загрузка …

Печка на ВАЗ 2110: устройство, ремонт своими руками, комментарии специалистов

Содержание:

Сегодня мы познакомимся с печкой и ее устройством на автомобиле ВАЗ 2110.

Как известно, система отопления оказывает непосредственное влияние на уровень комфорта. Если летом особой потребности в отоплении салона нет, то осенью и зимой представить себе поездки без него проблематично. Теоретически ездить можно, только вот пониженные температуры вряд ли пойдут на пользу вашему здоровью.

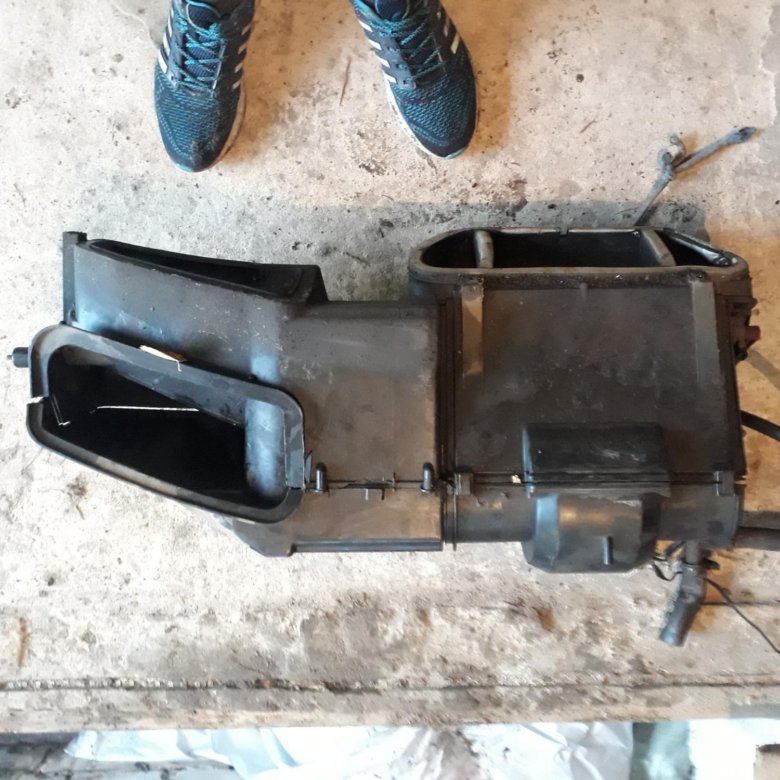

Демонтируем отопитель

Устройство

Периодические неполадки в работе системы отопления для ВАЗ 2110 — вещь обыденная и распространенная. Потому владельцам этой модели от российского автопроизодителя то и дело приходится копаться в собственном гараже или отправлять авто на ремонт к специалистам со станций технического обслуживания.

Схема АУ отопителем

Чтобы разобраться в том, как именно проводить ремонтные и профилактические мероприятия, для начала нужно ознакомиться со схемой печки, ее составными элементами.

Элемент	Особенности
Электродвигатель	На нем крепится вентилятор. Оба элемента способствуют нагнетанию подогретого воздуха внутрь салона
Радиатор	На этом компоненте основана вся работа системы отопления. Убери радиатор, и отопитель работать не сможет. Интересно, на печке нового образца отсутствует кран, который перекрывал поток охлаждающей жидкости через радиатор. В устройствах старого образца кран присутствует. Кран убрали для того, чтобы избежать протечек, которые были распространены на старых печках. Плюс от крана избавились ради более быстрого и эффективного нагрева салона. Хотя многие владельцы новых десяток с этим решением не согласны, потому при ремонте устанавливают на печку кран
Заслонки	В общей сложности печка их имеет три штуки. Первая отвечает за рециркуляцию воздухозаборника, вторая — за открытие и закрытие канала отопителя, а третья предназначена для управления и считается самой главной
Резистор	Данный элемент отвечает за скорость обдува салона горячим воздухом

Все элементы, включая дополнительные клапаны, щитки, штуцеры, объединены в единый блок. Он, заключенный в корпус, располагается в подкапотном пространстве недалеко от приборной панели.

Воздуховоды

Воздуховоды представляют собой еще один блок системы отопления. Они идут от печки и выполняют сразу несколько различных функций:

Вентилируют салон через центральные сопла;

Распределяют воздух через соответствующий распределитель, работающий на подачу тепла или воздуха для вентиляции;
Еще пара воздуховодов служат для обогрева заднего ряда сидений;
Система, включающая сразу пять сопел, обогревает ноги;
Пара боковых воздуховодов берут на себя функции подогрева стекло и частично обогревают салон. Так отопление получается более эффективным;
Пара сопел служат для вентиляции.

Электронное управление печкой

Данный блок электронного управления функционирует непосредственно из салона. Он состоит из двух основных элементов.

Ручка. Ручкой контроллера пользователь задает необходимую температуру, которую генерирует затем печка. Управление осуществляется поворотами ручки в ту или иную сторону, в зависимости от того, какая степень подогрева вам требуется в данный момент.
Датчик температуры. Он отвечает за активацию печки, когда температура падает на более чем 2 градуса по сравнению с установленным на контроллере значении. Датчик оснащается микро моторчиком. При нахождении ручки в положении А, микро мотор в блоке печки включается, активируется заслонка, тем самым происходит правильный обогрев.

Блок управления

Прежде чем начинать ремонт всей печки, настоятельно рекомендуется проверить состояние датчика. Его вы сможете отыскать возле лампы отопителя на потолке автомобиля. Устройство ремонту не подлежит. Только замена.

Особенности конструкций

Для ВАЗ 2110 предусмотрена установка двух типов печек — нового и старого образца. Вне зависимости от используемого двигателя (инжекторный или карбюраторный), принципиальных отличий в конструкциях печек нет.

Но чем отличаются между собой печки нового и старого образца.

Попробуем разобраться.

Конструкция радиатора. В ней заключается основная разница между устройствами. Потому при замене радиатора со старого на новый, обязательно учтите нюансы установки;
Ручка контроллера на печках несколько разная. У отопителей старого образца есть главная проблема — их сняли с производства. Они не могут быть аналогом для 4 и 5-ти позиционных контроллеров, которыми начали оснащать десятки с осени 2003 года;
Микро моторедукторы у печек разные, начиная с сентября того же 2003 года. Разница заключается в датчиках положения вала (резисторы). Потому при ремонте убедитесь, что устройства действительно взаимозаменяемые и на вашу старую печку вы купили резисторы старого образца, а не нового. Иначе моторедуктор работать не будет.

Ремонт

Как мы уже отмечали, устройство печек на десятках с карбюраторным и инжекторным двигателями не имеет отличий практически никаких.

Потому приведенная ниже инструкция по ремонту подойдет владельцам ВАЗ 2110 с тем и другим типом силового агрегата.

Если вы планируете провести капитальный ремонт своей печки старого образца, советуем начать с приобретения радиатора. Используйте медный, поскольку он обладает большей эффективностью и способствует лучшей работе отопителя.

Чтобы грамотно провести ремонт, четко следуйте представленным пунктам в нашей инструкции и опирайтесь на видео материалы.

На блоке двигателя имеется пробка, через которую сливается охлаждающая жидкость в любую емкость. Если этот же тосол или антифриз планируете использовать еще раз, выбирайте чистую тару.

Далее нужно отодвинуть вперед жабо. На этот процесс уйдет достаточно много времени, потому наберитесь терпения.
Далее нужно снять стеклоочистители и максимально избавиться от всего, что может помешать в процессе ремонта.
Демонтируйте корпус вашей печки. Он делится на две части, о чем важно знать заранее. Передняя часть корпуса печки снимается непосредственно вместе с вентилятором.
После этого наступает этап демонтажа салонного фильтра. Проверьте его текущее состояние. Если фильтр загрязнен, это отличный повод заменить его.
Следующий этап предполагает снятие второй части корпуса.
Ослабьте немного крепление используемых на шлангах хомутов. Это позволит вам легко снять шланги.
Приложив определенное усилие, теперь наконец-то можно извлечь радиатор со своего посадочного места.

Обратная сборка

На самом деле обратная сборка узла предполагает только следование в противоположной последовательности операций. Разбирая печку, у вас появляется возможность параллельно проинспектировать другие элементы своего автомобиля, убедиться в их работоспособности.

Приучите себя к тому, что во время сложных ремонтных работ нужно попутно проверять компоненты, которые не относятся к текущей проблеме, которую вы решаете. Даже если деталь пригодна к использованию, но уже достаточно износилась, проще ее поменять сейчас, нежели через пару месяцев заново проводить тяжелые демонтажные работы.

Единственный нюанс, на который стоит обратить при обратной сборке — это тип печки. Если у вас отопитель старого образца, в этом случае важно уделить внимание паре вопросов.

Когда на место монтируется пластиковый корпус, проследите за четким попаданием педали в предназначенный для нее паз.
Проверьте, насколько все узлы плотно прилегают к своим посадочным местам. В противном случае могут возникнуть неприятные последствия, которые вынудят осуществлять демонтаж всего узла заново. А это, как вы уже поняли, процесс не из легких.

Все, теперь остается только вернуть охлаждающую жидкость обратно в систему и надежно затянуть пробку. Протестируйте автомобиль в гаражных условиях, прежде чем выезжать на дороги общественного пользования.

Загрузка …

Устройство и схема отопителя ВАЗ-2110

Введение

Невозможно самостоятельно произвести ремонт собственного авто без знаний, касающихся устройства всех узлов. Не менее ценным считается навык читать любые чертежи. Подобные умения можно приобрести, только имея определённый опыт, который приходит с годами в процессе эксплуатации и обслуживания своего автомобиля. В нижеприведённой статье рассмотрим устройство отопителя ВАЗ-2110.

Не секрет, что исправно функционирующее устройство отопителя в «десятке» отечественного автопрома позволяет водителю и пассажирам чувствовать себя во время езды максимально комфортно. В статье рассмотрена схема подключения агрегата, представлено описание составляющих печку элементов. Информация может быть полезна не только начинающим механикам-любителям, но и опытным мастерам, у которых возникли сложности с ремонтом отопителя.

Устройство отопительного приспособления

Обогрев ВАЗ-2110, посредством которого автомобилист может чувствовать себя комфортно в своём движимом имуществе в любое время года, состоит из нескольких отдельных устройств, работающих в тесной связке. Центральным прибором агрегата считается радиатор, с помощью которого нагреваются потоки воздуха, идущие в салон. Чтобы была возможность отремонтировать или поменять радиатор, придётся искать к нему пути под капотом.

Вторым по важности приспособлением можно назвать распределитель воздуха, в котором есть несколько патрубков, проходящих по всему салону «десятки». По сравнению с моделями старого образца, которые предшествовали выпуску ВАЗ-2110, в новом автомобиле появился испаритель, который нашёл место в климатической установке.

Управление работой печки осуществляется посредством специального блока СУАО. В руководстве по эксплуатации ВАЗ-2110 этот прибор имеет другое название (контроллер). Функционирует блок вместе с датчиком температуры, расположенным в салоне. Датчик передаёт на блок информацию, касающуюся температуры, после этого сравниваются данные (в расчёт берётся информация, выставленная на рукоятке). Как только система фиксирует различие температур на 2°, сразу же начинается подаваться тёплый или охлаждённый воздух в салон.

Чтобы разобраться в том, как устроен отопитель, нужно обратить внимание на рукоятку устройства, особенного внимания заслуживают два крайних положения — MAX и MIN. Дело в том, что при выставлении рукоятки в одно из этих показателей, система начинает подавать тепло, не учитывая данные с датчика температуры.

Печка ВАЗ-2110 предусматривает наличие такого устройства, как моторедуктор. Задача этого приспособления заключается в открытии и закрытии заслонки. Малогабаритный электрический моторчик крайне важен в работе отопителя. Даже при незначительной поломке моторедуктора система сможет обеспечить автовладельца только холодным или только горячим воздухом. Если это приспособление сломалось в тот момент, когда была закрыта заслонка, то вся система перестанет выполнять свою функцию. Главные составляющие отопительного приспособления:

радиатор;
устройство, распределяющее воздушные потоки;
блок СУАО;
потолочный датчик;
рукоятка;
заслонка;
моторедуктор.

Предназначение радиатора

Печка ВАЗ-2110 нового образца имеет радиатор, посредством которого происходит нагрев воздуха, идущего внутрь транспортного средства. Достаточно часто в глобальной сети можно встретить схемы, на которых радиатор обозначен как теплообменник. Процесс нагревания в устройстве появляется за счёт поступления тёплого тосола. Радиатор связан с системой охлаждения силового агрегата посредством нескольких патрубков и шлангов. Внутри теплообменника всё время циркулирует охлаждающая жидкость. От расположения заслонки зависит объём входящего воздуха и его направление. При нахождении заслонки печки в промежуточном положении, часть воздуха идёт сквозь теплообменник, а оставшийся объём минует радиатор. На схеме можно заметить, что радиатор нового образца отличается от остальных моделей несколькими полезными доработками.

Принцип действия СУАО и потолочного датчика

Принцип работы печки ВАЗ-2110 можно понять, изучив такие компоненты, как СУАО и потолочный датчик.

Функция потолочного датчика заключается в определении температуры в салоне транспортного средства. Затем вся информация перейдёт в блок СУАО, где поступающее значение будет приравнено температуре, которая отражена на рукоятке отопительного приспособления ВАЗ-2110. В результате сверки положение заслонки будет изменено или останется прежним. Всё будет зависеть от разности сверяемых значений. Посредством такой нехитрой манипуляции контролируется температура в салоне авто.

При установке приспособления в любое из крайних значений информация потолочного датчика учитываться не будет. Блок СУАО является набором микросхем, от которого напрямую зависит функционирование отопителя. При возникновении неисправностей как датчик, так и СУАО, может быть заменён без особых трудозатрат.

Устройство заслонки и моторедуктора

За счёт моторедуктора происходит изменение положения заслонки, регулирующей подачу воздуха. Это составляющее системы управляется посредством блока СУАО. При отказе работоспособного устройства заслонка перестаёт двигаться. Сам по себе прибор имеет внешний вид маленького электрического моторчика. Чаще всего поломанное приспособление подлежит полной замене, так как ремонт произвести достаточно проблематично. Этот же принцип соответствует и работе заслонки.

Схема приспособления со всеми пояснениями

Схема работы печки ВАЗ-2110 может рассказать автомобилисту о наличии в ней рециркуляции, иными словами, двигающиеся воздушные потоки циркулируют внутри автомобиля, не забирая новые объёмы воздуха с улицы. Благодаря этому в агрегат не попадает пыль и неприятные запахи, в большом количестве присутствующие в уличном воздухе. Однако, стоит отметить основной недочёт такой системы — слишком быстрое запотевание стёкол. Специалисты рекомендуют часто открывать окна (при комфортной температуре на улице). В противном случае застаиваемый воздух будет негативно сказываться на здоровье всех, кто участвует в движении в этой машине. Ввиду сложности ремонта моторедуктор при неисправностях подлежит полной замене.

Заключение

Если обладатель отечественного ВАЗ-2110 хочет произвести модернизацию системы отопителя и провести ремонт штатной электрики, ему будет необходима схема автоматического управления.

Печка ВАЗ 2110, устройство отопителя, вентилятора, заслонок, видео замены радиатора печки ВАЗ 2110

Печка ВАЗ 2110 пожалуй самый проблемный и капризный механизм, во всей конструкции автомобиля. Без печки или неисправного радиатора отопителя салона на ВАЗ 2110 не обойтись, учитывая наш холодный климат. Если летом неработающая печка может вас и не беспокоить, то с наступлением холодного времени года часто выясняется, что печка на ВАЗ-2110 дует холодным воздухом. Сегодня постараемся очень подробно рассказать о устройстве, ремонте и замене отопителя на «десятке». Текст для наглядности дополним фотографиями и видео.

Сразу скажем, что конструкция системы отопления на «десятке» принципиально отличается от того, что было на старых моделях ВАЗ. Самая главная особенность и отличие отопителя салона, это то что радиатор печки ВАЗ 2110 и его вентилятор находится не в салоне, а в моторном отсеке. У такой конструкции есть свои преимущества, например для замены радиатора отопителя или вентилятора печки не нужно полностью разбирать переднюю панель (торпедо).

Еще одно важное отличие, это электронное управление климатическими процессами в салоне. Для этого на ВАЗ 2110 установлена так называемая система автоматического управления отопителем (САУО). Фотография блока САУО далее.

Кстати, блок САУО на «десятках» разного года выпуска различается. С 1996 года производилось 4 типа контроллера САУО. Стоит это учитывать при покупке блока в качестве запасной части. Именно этот прибор и управляет температурой в салоне и работой вентилятора. Возможна установка температуры от 16 до 28 градусов.

Но как же работает этот чудо прибор? На потолке салона «десятки» стоит температурный датчик или потолочный датчик воздуха со встроенным (очень небольшим) вентилятором, для циркуляции воздуха. Именно этот датчик и отправляет сведения о реальной температуре в салоне, а блок САУО дает команду микро моторедуктору (ММР), он в свою очередь открывает или закрывает основную заслонку, которая отвечает за доступ горячего воздуха в салон. При изменении температуры в салоне, потолочный датчик дает новый сигнал, срабатывает микро моторедуктор поворачивая заслонку, закрывая или открывая доступ горячего воздуха в салон. Таким образом автоматически поддерживается заданный температурный режим. Далее фотография схемы воздуховодов отопителя ВАЗ 2110.

ВАЗ 2110 печка дует холодным, почему?

Многие владельцы «десяток» жалуются на то, что в какой то момент печка постоянно дует холодным воздухом и никакие повороты рукояток системы автоматического управления отопителем, никак не спасают ситуацию. Проблем и неисправностей может быть масса. Например, неисправен сам контроллер САУО, потолочный датчик или микро моторедуктор, который просто не открывает или не закрывает заслонку. Еще одна причина, это воздух (воздушная пробка) в радиаторе отопителя, который просто не способен нагревать проходящий через него воздух. Далее схематичное изображение устройства отопителя ВАЗ 2110.

Заслонки печки ваз 2110

Часто причиной плохой работы отопителя «десятки» становится заслонка печки ваз 2110. Заслонка может не плотно закрываться или плохо открываться. Сама заслонка отопителя изготовлена из пластика, который может со временем деформироваться и плохо работать. Многие автовладельцы покупают металлическую заслонку и меняют её своими силами. Как проверить работоспособность и оценить состояния заслонки печки? Все довольно просто, снимаете центральный дефлектор воздуховода и вот она заслоночка! Смотрим на фото.

Дальше внимательно осматриваете заслонку, включаете печку, поворачиваете регуляторы на блоке САУО и смотрите работает ли заслонка вообще. Как она перемещается, плотно ли прилегает. Если она не реагирует на команды, значит проблема может быть вовсе и не в ней. За одно можете посмотреть, работает ли рычаг перенаправления воздушного потока от стекла к ногам.

Вентилятор печки ваз 2110

Определить работоспособность вентилятора печки довольно просто, по шуму. Если моторчик вентилятора сгорел, то работать он естественно уже не будет. Правда прежде чем бросаться менять вентилятор печки, необходимо убедится, что не сгорел предохранитель. Как мы уже писали выше вентилятор печки ВАЗ 2110 расположен не в салоне, а в подкапотном пространстве. Что бы до него добраться, вам необходимо будет снимать специальный фартук, который отделяет моторный отсек от корпуса отопителя, вакуумного усилителя тормозов и механизма стеклоочистителей. Собственно фото для наглядности ниже.

Вот мы и добрались до вентилятора печки, сняв фартук и кожух отопителя. Кстати, рядом вы увидите салонный фильтр, в кожухе чуть левее. Его необходимо вытащить и почистить. Если никто до вас фильтр не менял, за долгие годы эксплуатации он серьезно забит мусором и препятствует нормальной циркуляции воздуха, который засасывается в салон ВАЗ 2110.

Радиатор отопителя ваз 2110

Радиатор печки «десятки» расположен там же, где и вентилятор, то есть под капотом (см фото выше). Что бы его снять вам необходимо сначала вытащить из кожуха отопителя вентилятор. Если вы замечаете в салоне странный запах, поднимите половички, если там лужицы из тосола или антифриза, значит радиатор печки ВАЗ 2110 потек. Хотя возможно уже не держат хомуты… в любом случае придется разбирать и выяснять причину протечки. Далее предлагаем пару видео роликов демонстрирующих процесс разборки, снятия фартука, вентилятора печки, салонного фильтра и радиатора отопителя.

Замена радиатора отопителя (печки) ВАЗ 2110 видео

Видео замены радиатора печки «десятки» старого образца.

Видео замены радиатора печки нового образца.

Кстати, при замене печки отопителя можно воспользовавшись случаем заменить и салонный фильтр ВАЗ 2110, что бы потом все заново не разбирать. Это поможет ощутить в салоне свежий воздух и теплоту отремонтированной печки ВАЗ 2110.

Замена радиатора печки в ваз 2112 своими руками

Общий вид радиатора печки авто ВАЗ 2112

Для поддержания нужной температуры в салоне автомобиля предусмотрена печка или отопитель. Встроенная автоматическая система управления контролирует необходимый нагрев воздуха с отклонениями температуры не более двух градусов Цельсия.
Подогревается воздух радиатором. После прохождения воздуха через дефлекторы устройства он распределяется в автомобиле в зависимости от положения рукоятки, управляющей его потоками.
При протекании тосола чаще всего нужно на ВАЗ 2112 поменять радиатор печки. В предлагаемой статье рассматривается, как эту работу выполнить своими руками.

Система отопления авто ВАЗ 2112

Создать уют и комфорт в салоне автомобиля в холодное время года невозможно без исправной системы отопления, а незаменимым устройством в ней является печка. В салоне автомобиля ВАЗ 2112 вентиляция приточно-вытяжная.
В него воздух поступает сквозь специальные отверстия, расположенные в накладках для лобовых стекол. Воздух подается принудительно, вентилятором отопителя, или самопроизвольно.
Между панелями дверей расположены щели, через которые воздух выходит из салона. Для этих же целей предусмотрены и отверстия в торцах дверей.
Встроенные в них клапаны воздух пропускают наружу и задерживают его проникновение вовнутрь. Это улучшает теплоизоляцию в салоне.
Для подогрева воздуха используется в ВАЗ 2112 радиатор на печку, который перед поступлением в салон делает нужную температуру воздуха.
Особенности устройства авто ВАЗ 2112:

Радиатор печки авто ВАЗ 2112 находится в пластмассовом кожухе, расположен горизонтально под приборной панелью.
Конструкция состоит из двух рядов, изготовленных из алюминия, трубок, на которые напрессованны два пластмассовых бачка. Два штуцера имеется на левом бачке: через один сливается, а в другой подводится охлаждающая жидкость.
Чтобы отрегулировать количество поступающего воздуха, в систему отопления вмонтированы заслонки. Мимо радиатора проходит его основная часть.
При расположении заслонок в крайних положениях поступления воздуха в салон нет.
В системе нет крана, который бы перекрывал поток охлаждающей жидкости. Поэтому при работающем моторе обеспечивается постоянный нагрев радиатора печки, чем достигается быстрый нагрев салона, а уменьшение стыков в системе улучшает ее герметичность.

Как произвести замену радиатора печки старого образца авто ВАЗ 2112

Протекание тосола в автомобиле ВАЗ 2112 является причиной, по которой нужно заменить радиатор печки. Определить, почему вытекает тосол без разборки щита двигателя не удается, поэтому лучше сразу установить на ВАЗ 2112 радиатор печки нового образца.
Для автомобилей, выпущенных до 2003 года отопители салона установлены старого образца, после сентября этого же года в машинах монтируются новые устройства. Замена радиатора печки нового образца ВАЗ 2112выполняется с некоторыми различиями от старых конструкций.
Перед установкой нового узла нужно выполнить на ВАЗ 2112 снятие радиатора печки старого образца.
Для этого:

Сливается тосол. Его можно слить с блока двигателя в емкость или через, установленный под капотом, расширительный бачок.
Откручивается крышка расширительного бачка, что сбрасывает давление в системе. Затем убирается сливная пробка, предварительно перед этим нужно открутить и убрать в сторону модуль зажигания.

При сливе антифриза через расширительный бачок с печки снимается шланг, затем резиновый патрубок, имеющий Г-образный профиль.

Совет: Если слитый тосол будет чистым его можно, затем залить обратно.

Снимается расположенный возле жабо резиновый уплотнитель капота или ветровая накладка.
Откручивается винт фиксации жабо, размещенный под главным тормозным цилиндром.
Откручиваются четыре винта верхнего крепления с правой стороны жабо.
Отсоединяются хомуты, удерживающие провода и шланги на жабо.
От кузова отключаются минусовый провод и плюсовая клемма вентилятора.
Слева в жабо откручиваются 2 винта, деталь отодвигается слегка вперед.

Совет: Жабо снимать полностью не нужно.

После выкручивания пяти винтов и удаления двух гаек снимается пластиковая накладка для ветрового стекла.
Отключается клемма датчика уровня тосола, при ее наличии, и снимается с расширительного бачка шланг для отвода пара.
Отсоединяется от крепления шланг, используемый для обмывания лобового стекла.
Вывинчиваются четыре винта, как показано на фото.

Установка винтов фиксации жабо

Снимаются стеклоочистители, демонтируется накладка ветрового стекла.
Снимаются вентилятор и зажимы, удерживающие корпус отопителя.
Откручиваются винты на корпусах передней части вентилятора и салонного фильтра.
Вместе с вентилятором демонтируется передняя часть корпуса вентилятора печки.

Вентилятор отопителя

Снимается корпус салонного фильтра.
Удаляется задняя часть корпуса вентилятора.
Ослабляются хомуты и извлекаются шланги для подачи тосола и отвода пара.
Снимется, пришедший в негодность, радиатор отопителя старого образца на автомобиле ВАЗ 2112.
От грязи и мусора вычищается ниша радиатора, сборка узла с использованием конструкции старого образца выполняется в обратной последовательности.

Совет: При установке пластикового корпуса нужно следить, чтобы в нужный паз попала педаль, не осталось лишних крепежных деталей, все плоскости должны плотно прилегать друг к другу. В противном случае микромоторедуктор не сможет перемещать заслонки печки, а, следовательно, обогрев салона в автомобиле будет затруднен или вообще отсутствовать.

Как заменить на авто ВАЗ 2112 радиатор печки нового образца

Замена радиатора печки ВАЗ 2112 нового образца выполняется с демонтажа устройства. К кузову отопитель новой конструкции крепится одним винтом, который находится возле средины нижнего торца лобового стекла, над выпускным коллектором – двумя гайками, возле фильтра в левом углу одной гайкой.
При наличии бачка омывающей жидкости, предназначенной для заднего стекла, его нужно демонтировать.
Надо:

Открутить винты и удалить воздушный фильтр.
Откручиваются большой винт и два поменьше, расположенные на наружной стороне отопителя.
Печка делится на две части – правую и левую. Первую нужно отвести максимально вправо, а левую снять.
Для этого ее нужно взять в левую руку за левую сторону, а другой рукой правую сторону, слегка провернув от себя вверх.
Выводится сначала вправо, а затем снимается вся левая часть устройства.
Удаляется достаточно легко правая часть.
Извлекается шланг, отводящий пар через отверстие, расположенное в правой части шумоизоляции щитка переда.
Правая часть печки нового образца для авто ВАЗ 2112 состоит из двух частей. Соединены они между собой железными скобами. Между ними расположен уплотнитель. После разъединения двух частей можно получить доступ к заслонке.

Левая и правая части отопителя ВАЗ 2112

Совет: При замене заслонки лучше устанавливать обклеенную заслонку из алюминия. В любом случае будет элемент из пластика или алюминия его нужно подогнать по месту, для свободного перемещения.

Алюминиевая заслонка отопителя

После установки новой заслонки ее нужно выставить руками в положение, при котором будет подаваться холодный воздух, в этом случае радиатор отопителя закрыт заслонкой.
Датчик температуры переводится в положение «мин.».
Включается зажигание. При этом датчик переходит в нужное положение и его легче установить на место, заслонка и редуктор находятся в положении «мин.».

Совет: Облегчить демонтаж, а затем монтаж ветровой накладки, поможет приобретенный на шланг омывателя двойник.

Для того, чтобы цена последующих ремонтов была уменьшена лучше параллельно выполнить другие работы, при которых нужно разбирать отопитель: замену салонного фильтра, сделать шумоизоляцию.
Итак:

В конце сборки печки доливается тосол. Проверяется работоспособность устройства.
Причиной, по которой могут не нагреваться патрубки радиатора печки, может быть воздушная пробка, возникшая в системе охлаждения мотора.

Существует видео инструкция для ВАЗ 2112 — как снять радиатор печки правильно. Придерживаясь этих правил, можно уменьшить потерю средств и времени, при замене радиатора печки.
Для уменьшения расхода тепла при обогреве салона можно утеплить короб и кожух изнутри печки авто ВАЗ 2112. Чем утеплить радиатор печки?
Изолоном или другим материалом загерметизировать все щели вокруг радиатора, утеплить шланги, через которые подается в радиатор отопителя охлаждающая жидкость. При своевременной замене радиатора печки авто ВАЗ 2112 в салоне в зимний период водитель и пассажиры будут чувствовать себя комфортно и уютно.

причины ремонта, устранение неисправности, доработка

Отопительная система автомобиля является необходимым элементом для наших суровых зим. Печка ВАЗ 2110 позволяет достаточно хорошо нагреть салон, чтобы не замерзнуть. Как показывает практика, надежность работы отопления отечественных автомобилей не может в полной мере удовлетворить требованиям автолюбителей. Она отказывает в самый неподходящий момент, когда за окном холод. Печка ВАЗ 2110 относится к таким устройствам, и поэтому умение отремонтировать ее самостоятельно помогает в сложной ситуации.

Вернуться к оглавлению

Особенности конструкции

Система отопления ВАЗ состоит из самого источника тепла (печки), системы распределения тепла по салону и системы управления. Система отопления и распределения тепла совмещена с системой вентиляции салона. Управление потоком тепла производится воздушной заслонкой (в старых конструкциях использовался кран). Воздух, который подается в салон, подогревается, проходя через радиатор печки ВАЗ 2110, и распределяется по распределительной системе.

Большая часть потока нацеливается на лобовое стекло и боковые стекла, через дефлекторы, снабженные заслонками, а также в центр салона. Другой поток направляется к ногам водителя и рядом сидящего пассажира (через две пары дефлекторов, размещенных на уровне пола и уровне колен человека), а также через тоннель на полу и два воздухоотвода под передними сидениями к заднему сидению, на уровне пола.

Вентилятор печки ВАЗ обеспечивает три режима: низкую и среднюю скорость и автоматический выбор скорости (по сигналу блока управления). Электродвигатель печного вентилятора — коллекторный, постоянного тока. Потребляемый ток при наибольшей скорости вращения — 14 А. Установка режима скорости электродвигателя производится путем изменения его подключения к аккумулятору автомобиля, напрямую (максимальная скорость) или через дополнительное сопротивление.

Этот резистор имеет изменяемое сопротивление 0,23 Ом и 0,82 Ом. Если в цепь подключается наибольшее сопротивление, то вентилятор вращается с низкой скоростью, а если меньшее (0,23 Ом) — то со средней скоростью. При ремонте печки ВАЗ 2110 не рекомендуется снимать лопасти вентилятора с вала электродвигателя: это может привести к нарушению балансировки. Электродвигатель ремонту не подлежит (кроме зачистки контактов коллектора), при выходе из строя его целесообразно заменять вместе с лопастями вентилятора.

Вернуться к оглавлению

Блок, отвечающий за температуру

Радиатор печки ВАЗ располагается ниже приборной панели и имеет пластиковый кожух. Он содержит два пластиковых бачка (один из них, левый, имеет штуцер для отвода пара) и два ряда алюминиевых трубок с пластинами. В зависимости от того как расположены заслонки, через радиатор пропускается изменяемый поток забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вовсе), а остальной воздух направляется в воздухоотводы, минует радиатор. Печка ВАЗ 2110 нового образца управляется сигналами, поступающими от электронного блока.

Блок получает информацию о температуре в салоне от датчика, размещенного на потолке и снабженного микровентилятором. При необходимости блок может задействовать микродвигатель, управляющий заслонками отопителя. Электрический микродвигатель имеет датчик положения заслонки печки (кольцевой резистор).

Информация от этого датчика направляется в блок управления, который выключает микродвигатель, если заслонка займет заданную позицию. Система отопления ВАЗ нового образца имеет автоматический режим (положение «А»), в котором блок управления обеспечивает, помимо контроля за редуктором двигателя, еще и контроль вращения вентилятора.

Вернуться к оглавлению

Причины ремонта и устранение неисправностей

Обычно неисправности печки выявляются при наступлении сезона отопления, хотя профилактику следует проводить в теплое время года. С наступлением зимы водители начинают замечать, что система отопления ВАЗ 2110 плохо работает или совсем не желает работать. Можно выделить несколько видов неисправностей, при которых потребуется ремонт печки:

Температура отопителя не поддается регулировке.
Неисправности заслонок или редуктора.
Протечка жидкости в радиаторе.
Поломка потолочного датчика температуры.
Выход из строя блока управления.

Часто отопитель ВАЗ 2110 греет плохо из-за своего радиатора. Следовательно, надо проверить, горячий ли радиатор. При необходимости производится его замена. Сложности с обогревом могут появиться по причине отсутствия жидкости в системе охлаждения двигателя автомобиля. В первую очередь следует замерить уровень жидкости. Чтобы проверить, в каком состоянии находится печка ВАЗ, придется снять центральные дефлекторы. Для этого отгибаются усики и сдвигается заслонка. Установка, замена или модернизация печки ВАЗ потребуют использования такого инструмента, как:

отвертка;
плоскогубцы;
пинцет;
набор торцевых и гаечных ключей;
нож;
ножницы;
молоток;
киянка;
зубило;
штангенциркуль.

Когда температуру в салоне не удается контролировать, причинами могут стать отклонения в работе блока управления или неисправность заслонки. Если виной всему стал контроллер печки, то не проходит команда на выдвижение заслоночного элемента. Надо сразу же проверить датчик температуры, размещенный на потолке.

Проверку можно провести неоднократным изменением положения рычага установки температуры. Прогрев потока воздуха можно проанализировать тактильным методом — путем определения работоспособности датчика в крайнем расположении ручки.

Для проверки самой печки придется извлечь центральные дефлекторы. Доступ к заслонке возникает через отсек двигателя. Модернизация печки ВАЗ в этом случае — это замена старой заслонки на алюминиевую взамен пластиковой. Наибольший объем усилий потребуется, когда нужна замена радиатора печки, так как должна быть снята вся система отопления ВАЗ.

В случае если вентилятор выдает только холодный воздух, можно считать, что неисправна печка; причем с вероятностью 90% виноват моторедуктор, и поможет только его замена. Система отопления ВАЗ при этом ремонтируется в следующем порядке:

Демонтируются дворники.
Жабо отстраняется в сторону.
Выкручиваются три крепежных шурупа.
Отодвигаются провода.
Извлекается старый и устанавливается новый моторедуктор.
Производится сборка в обратном порядке.

Вернуться к оглавлению

Замена и доработка печки

При плохом поступлении теплого воздуха по вине воздуховода напрашивается небольшая модернизация печки ВАЗ, каналов для воздуха. Доработка проводится двумя способами: посредством установки системы гофрированных шлангов и с помощью утепления боковых панелей, связанного в основном с заклеиванием щелей и зазоров. Гофры применяются диаметром 40 мм, а щели герметизируются монтажной пеной.

Система отопления ВАЗ, если она установлена до 2006 г. имеет печки старого типа. В связи с этим целесообразна замена на печки нового образца. Так, достаточно эффективно показали себя отопители 2112-01 и 2112-02. Можно установить предпусковые обогреватели, ускоряющие нагрев. Следует отметить особенности замены отопления ВАЗ 2110 инжектор, которое все чаще устанавливается на автомобилях.

Основное содержание такой системы — установка 6-дырочного термостата взамен штатного в системе охлаждения двигателя. Профилактика хорошей работы отопительной системы может включать кардинальные меры:

замена отопителя на печку нового образца;
доработка и модернизация печки ВАЗ;
изменение схемы управления;
новая система отопления ВАЗ 2110 инжектор.

Очень неприятно находиться в машине, когда в салоне холодно. Самостоятельная наладка и доводка печки ВАЗ позволит обеспечить нужный комфорт.

Печка дует холодным воздухом на ВАЗ-2110: причины, как исправить?

В отечественных автомобилях марки ВАЗ модели 2110 устанавливаются вполне неплохие отопительные системы, которые хорошо работают в зимнее время.

Но иногда печка просто отказывается правильно работать и дует холодным воздухом. Почему так происходит и как с этим бороться, вы узнаете из данной статьи.

В летнее время печка в машине практически не включается, за исключением экстренных случаев (дождливая сырая погода и так далее). Если вы заметили, что печка работает неправильно – это может быть следствием следующих причин:

Поломался мотор отопителя.
Печной радиатор загрязнился.
Присутствует воздух в системе охлаждения.
Сгорела прокладка головки блока.
Краник печки закис и не открывается.
Тросик на кране оборвался или слетел.
Неисправность термостата.
Недостаточно количество антифриза в радиаторе.
Снижение работоспособности водяного насоса.

На ВАЗ-2110 нередко случается такая ситуация, что горячий воздух идет исключительно из центральных воздуховодов. Боковые дефлекторы подают холодные воздушные массы. В таком случае оборвались тросики с заслонок, которые направляют воздух.

Причиной отсутствия горячего воздуха может быть обычный сбой системы автоматического управления печкой. Датчик температуры в салоне расположен на потолке, а заслонка управляется при помощи микромоторедуктора. В такой ситуации из строя выходит либо датчик, либо система управления.

В некоторых случаях владельцы замечают, что на холостом ходу и при малых оборотах мотора также идет холодный воздух. Во время движения машина прогревается.

Причин, почему так происходит, может быть достаточно много. Начинать поиск нужно постепенно, проверяя каждый узел.

Печка ВАЗ 2110, устройство отопителя, вентилятора, заслонок, видео замены радиатора печки ВАЗ 2110

Сразу скажем, что конструкция системы отопления на “десятке” принципиально отличается от того, что было на старых моделях ВАЗ. Самая главная особенность и отличие отопителя салона, это то что радиатор печки ВАЗ 2110 и его вентилятор находится не в салоне, а в моторном отсеке. У такой конструкции есть свои преимущества, например для замены радиатора отопителя или вентилятора печки не нужно полностью разбирать переднюю панель (торпедо).

Кстати, блок САУО на “десятках” разного года выпуска различается. С 1996 года производилось 4 типа контроллера САУО. Стоит это учитывать при покупке блока в качестве запасной части. Именно этот прибор и управляет температурой в салоне и работой вентилятора. Возможна установка температуры от 16 до 28 градусов.

Но как же работает этот чудо прибор? На потолке салона “десятки” стоит температурный датчик или потолочный датчик воздуха со встроенным (очень небольшим) вентилятором, для циркуляции воздуха. Именно этот датчик и отправляет сведения о реальной температуре в салоне, а блок САУО дает команду микро моторедуктору (ММР), он в свою очередь открывает или закрывает основную заслонку, которая отвечает за доступ горячего воздуха в салон. При изменении температуры в салоне, потолочный датчик дает новый сигнал, срабатывает микро моторедуктор поворачивая заслонку, закрывая или открывая доступ горячего воздуха в салон. Таким образом автоматически поддерживается заданный температурный режим. Далее фотография схемы воздуховодов отопителя ВАЗ 2110.

Проверяем исправность моторчика отопителя

Для определения первопричины того, что из печки дует холодный воздух, нужно изначально проверить моторчик отопительной системы. Для этого сделайте следующее:

Включите зажигание и заведите мотор.
Обратите внимание на блок управления печкой и проверьте работу моторчика во всех положениях. Если после переключений во всех положениях было слышно работу отопителя, тогда, скорее всего все работает.

Дать сбой в работе моторчик может по следующим причинам:

Сгорел предохранитель на электродвигателе.
Окисление контактов в блоке.
Неисправность переключателя.
Обрыв в электропроводке.
Перегорел моторчик.

Если мотор печки работает только в максимальном положении переключателя, тогда вероятнее всего вышел из строя резистор. Когда мотор в отопительной системе полностью выходит из строя, его нужно заменить. Весь процесс выглядит следующим образом:

Демонтируйте пластиковую накладку со стороны водителя внутри салона.
Отключите черный-синий провод электродвигателя и отверните крепление массы.
Откройте капот и демонтируйте провода, идущие от дворников.
Отверните крепление панели стеклоочистителей и демонтируйте уплотнитель (резина).
Открутите 4 винта крепления верхнего кожуха мотора.
Через уплотнитель протяните провода питания моторчика.
Для изымания мотора, корпус нужно располовинить.
Для завершения нужно половину корпуса с двигателем повернуть и снять узел.

ВАЗ 2110 печка дует холодным, почему?

Многие владельцы “десяток” жалуются на то, что в какой то момент печка постоянно дует холодным воздухом и никакие повороты рукояток системы автоматического управления отопителем, никак не спасают ситуацию. Проблем и неисправностей может быть масса. Например, неисправен сам контроллер САУО, потолочный датчик или микро моторедуктор, который просто не открывает или не закрывает заслонку. Еще одна причина, это воздух (воздушная пробка) в радиаторе отопителя, который просто не способен нагревать проходящий через него воздух. Далее схематичное изображение устройства отопителя ВАЗ 2110.
