Педаль сцепления: учимся пользоваться правильно

• 28.01.2019
• /
• Полезное, Как это устроено
• /
• Яков Фрудгарт

---

Новички в деле управления автомобилями часто не до конца выжимают эту педаль, либо постоянно держат ногу на ней, не догадываясь о том, что МКП этого не любит. Разбираемся.

Сцепление в автомобиле – это достаточно сложный механизм, который состоит из дисков, пружин и выжимного подшипника с рычагами. Если педаль опущена, диски сжаты пружинами и находятся в работе.

При переключении передач вам нужно выжать педаль, разомкнув диски. При этом входной вал коробки отсоединяется от коленвала, и водитель может выбрать передачу.

После этого, закономерно, вы отпускаете педаль, а ногу переносите на площадку для отдыха ноги слева, но иногда это не так.

Плохую привычку зачастую прививают нам в автошколах, когда инструктора учат регулировать скорость на малых оборотах удержанием сцепления. На площадке, при скорости 3-5 км/ч это эффективно, ведь если педаль отпустить полностью, на первой передаче можно разогнаться до 10 км/ч.

Конечно, при езде по площадке опытные инструкторы советуют иногда выключать сцепление до конца и возвращать ногу обратно, но ученику не до этого. Педаль слегка продавливается, крутящий момент передаётся не полностью, и машина едет медленно. Ученик даже не подозревает о том, что излишнее трение дисков сцепления приводит к поломкам.

К сожалению, большинство инструкторов игнорирует эту ошибку, и после выпуска из автошколы водитель калечит уже свой автомобиль и кошелёк. Впрочем, даже те, кто знает теоретическую часть этого вопроса, боятся перепутать педали по неопытности, либо заглохнуть, и держат педаль.

Большинство современных машин оснащены гидравлическим приводом выключения сцепления, и если водитель оставит ногу на педали, то незначительное усилие, все равно, будет передано на гидравлику. Последняя многократно усилит его, оказав давление на вилку, рычаги и выжимной подшипник, при этом диски немного разомкнутся и начнут проскальзывать. Единичные случаи практически не наносят вреда узлу, однако регулярные поездки с «ботинком на педали» приводят к быстрому износу дисков, и автовладелец рискует столкнуться с проблемами переключения передач уже на 10-15 тысяч км пробега. Ремонт коробки – это дорого, а значит лучше всего взять за правило всегда убирать ногу с педали сцепления, переставляя ее на специально отведенную для этого «площадку для отдыха».

Редакция напоминает, что педаль сцепления требует внимания и ответственности. Не стоит входить в поворот, держа ногу на педали сцепления, конечно, если вы не профессиональный дрифтер. Будьте внимательны к этому узлу.

---

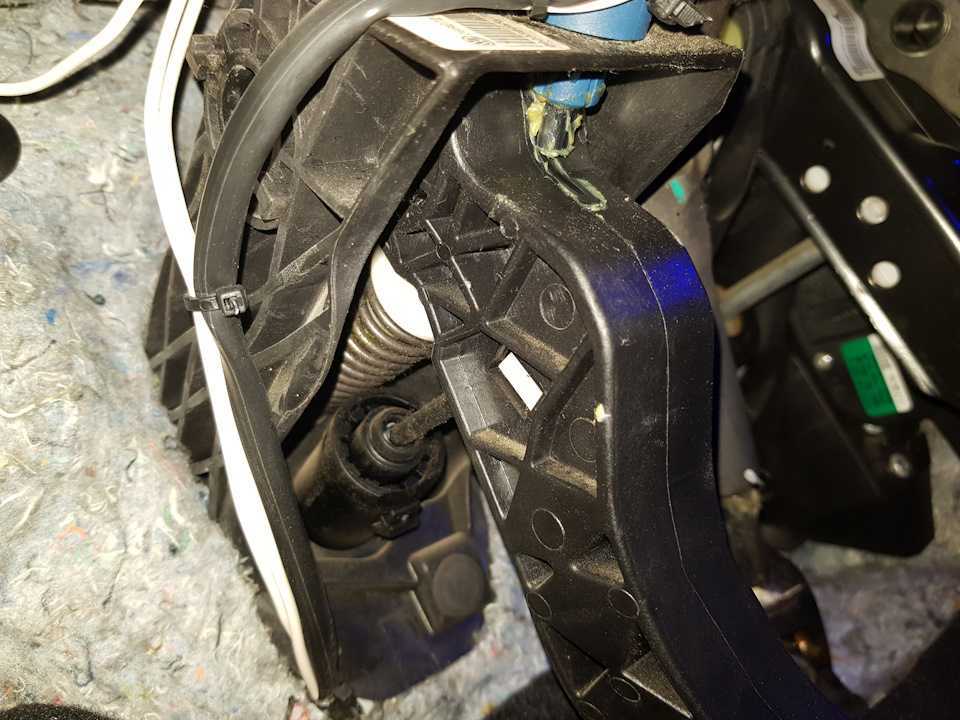

Педаль сцепления

Любой, кто хотя бы раз пробовал тронуться с места на автомобиле, прекрасно знает, зачем она нужна. Если ее нажать, а потом отпустить, то машина поедет. Если не поехала – значит, вы неправильно на нее нажали. Ну, а если говорить серьезно, то педаль сцепления является одним из органов управления транспортным средством, и во многих случаях по ее поведению можно судить о состоянии автомобиля.

Содержание

1. Зачем лишняя педаль
2. Как сцепление устроено
3. Для чего это нужно — разрывать передачу момента от двигателя
4. О некоторых неисправностях
5. Свободный ход педали
6. Провалилась педаль сцепления
7. Скрипит педаль сцепления при нажатии
8. Стук при отпускании педали сцепления
9. Вибрирует педаль сцепления
10. Шум при отпущенной педали сцепления

Зачем лишняя педаль

Сцепление является элементом конструкции автомобиля, принимающим участие в передаче момента к колесам от двигателя и позволяющим кратковременно эту передачу разрывать, что выполняется водителем, когда он нажимает на педаль сцепления. Рассматривая вопрос о ее назначении и роли в управлении автомобилем, нельзя, хотя бы кратко, не коснуться устройства такого механизма.

Однако, прежде чем разбираться с конструкцией механизма управления, требуется сделать оговорку, что использовать его надо достаточно осторожно. Недаром при управлении автомобилем левая нога не касается педали, а должна лежать на специально предусмотренном для нее месте. Связано это с тем, что когда двигатель отключен от колес, резко снижается возможность управления, машина движется только по инерции. Особенно опасно такое движение на мокрой или скользкой дороге.

В подобных случаях то же торможение надо выполнять без нажатия на сцепление. Иначе возможен занос машины с непредсказуемыми последствиями, особенно для новичков, не готовых к такому изменению поведения автомобиля.
Лучше всего руководствоваться одним общим правилом – при движении на ровной дороге в случае отсутствия необходимости переключения передач управлять автомобилем надо, используя только газ и тормоз. То же самое относится к движению с горки, в этом случае нельзя допускать езду накатом или при отключенном от колес двигателе.

Двигатель всегда должен быть готов передать, а колеса получить необходимый крутящий момент. Только тогда вы сохраняете полную возможность контролировать поведение автомобиля. Поэтому пользоваться педалью сцепления надо исключительно при необходимости, только в тех случаях, когда не обойтись без этого нельзя, как при переключении передач или начале движения. Имея в виду, что нужно делать это аккуратно и осторожно, так как в процессе переключения передач возможно возникновение резких динамических нагрузок на различные узлы машины.

Как сцепление устроено

В самом общем виде его конструкция показана на приведенном рисунке

Не вдаваясь в подробности, надо отметить наличие таких узлов, как маховик (1), являющийся также частью двигателя, а также ведомого диска (2), корзины сцепления (3) и, конечно, привода, включающего в себя практически все остальные детали, в том числе педаль сцепления (11). Здесь необходимо только сказать, что приведено достаточно укрупненное и упрощенное изложение конструкции, ни в коей мере, однако, не препятствующее пониманию его значения, роли этого механизма на машине.

Для правильного понимания конструкции необходимо уточнить, что привод, связывающий между собой педаль сцепления с самим механизмом, может по своему исполнению быть:

• гидравлическим, как показано на приведенном рисунке;
• механическим;
• пневматическим;
• электрическим и т.д.

Для чего это нужно — разрывать передачу момента от двигателя

Все очень просто. В зависимости от условий движения на колеса подается различный крутящий момент. Его величину можно изменить с помощью КПП, выбирая нужную передачу. Однако, когда шестеренки в коробке находятся в зацеплении и крутятся, переключить передачу невозможно. Попытаться, конечно, можно, но итогом будет замена разрушенной КПП.
Чтобы избежать этого при любых режимах езды, а также в начале движения, в конструкции автомобиля применяется сцепление. В случае нажатия на него разрывается связь между КПП и двигателем, вследствие чего появляется возможность спокойно переключить передачу или тронуться с места.

О некоторых неисправностях

Из приведенного выше рисунка видно, что кроме узлов самого сцепления в его работе задействованы и другие. Не надо, наверно, и говорить, что только их исправное состояние, а также других элементов привода, связывающих педаль сцепления с корзиной, обеспечивает безопасные условия движения. В качестве примера можно рассмотреть различные возможные ситуации, в которых могут проявляться связанные с этим неисправности.

Свободный ход педали

Одним из параметров, характеризующих исправность и правильность регулировки всей системы, является свободный ход педали сцепления. Так называется то расстояние, которое свободно проходит педаль сцепления до его срабатывания. Появляется свободный ход из-за наличия зазоров в отдельных узлах и элементах привода. Наглядно он показан на приведенном выше рисунке и не должен превышать тридцати пяти миллиметров. Ощущается зазор как движение педали сцепления без усилий при нажатии на нее.

Другими словами, вначале при нажатии на педаль она движется свободно, а потом начинает ощущаться сопротивление движению.

Вот этот промежуток – движение без усилий и называется свободным ходом. Его слишком большое значение свидетельствует о существенном износе деталей или необходимости регулировки. Если этого не выполнить, то возможно возникновение проблем с включением или переключением передач.

Провалилась педаль сцепления

Когда нажимают на педаль она без всякого усилия уходит вниз, не возвращаясь в нормальное положение. Причин этого может быть несколько, вот некоторые из возможных:

1. тросик сцепления в месте заделки его наконечника порвался (в случае механического привода). Такой дефект устраняется заменой тросика, и проводить его необходимо в условиях сервисного центра или мастерской;
2. слетела или лопнула возвратная пружина (9). В тех случаях, когда пружина слетела, то после того, как ее поставить на место, дефект – провалилась педаль сцепления, будет устранен. В противном случае надо добираться опять же до мастерской.
3. поломалась вилка включения (14) из-за чего и провалилась педаль сцепления. Понятно, что в этом случае ремонт возможен в условиях гаража или мастерской;
4. попал воздух в систему гидропривода. Тогда необходима прокачка привода для удаления попавшего воздуха.

Добраться до автосервиса можно в принципе самостоятельно, используя такой прием. Выключить двигатель, включить передачу (первую или вторую), повернуть ключ, завести мотор и одновременно прибавить газ, при этом автомобиль сразу начнет двигаться. Вот так и ехать, не переключая передачи и не останавливаясь.

Скрипит педаль сцепления при нажатии

У этого явления также есть несколько причин. Скрип педали сцепления может быть вызван дефектом, например, той же вилки (14) и устраняется ее заменой. Износ других элементов привода также может вызвать скрип педали сцепления. Для предотвращения его в этом случае необходимо смазать все возможные места возникновения скрипа (сочленения деталей) и заменить изношенные.
Причиной, вызывающей скрип педали сцепления, может быть непосредственно какая-нибудь из применяемых пружин или сам тросик сцепления. Относиться к такому явлению надо очень осторожно, скрип педали сцепления надо воспринимать как предвестник отказа одной из деталей привода, например, обрыва тросика.

Стук при отпускании педали сцепления

Однозначно назвать причину этого явления достаточно сложно. Стук при отпускании педали сцепления может быть вызван как износом деталей самого сцепления, так и включением передачи в КПП. Если это связано с износом деталей сцепления, то необходимо проведение его диагностики, хотя в большинстве случае все может свестись к рекомендации замены, как минимум, корзины, хотя и не обязательно, что после этого стук при отпускании педали сцепления прекратится.
Не стоит забывать, что при отпускании педали автомобиль начинает двигаться, и вполне возможно, что возникающий стук при отпускании педали сцепления с этим никак не связан. Источником его могут быть совсем другие узлы, например, элементы подвески.

Вибрирует педаль сцепления

В данном случае, скорее всего, причиной появления вибрации будет являться износ или деформация отдельных деталей механизма сцепления. Устраняется это только заменой.

Шум при отпущенной педали сцепления

Такой дефект классифицируется однозначно. Шум при отпущенной педали сцепления вызван износом или повреждением выжимного подшипника. Причиной этого может быть как износ подшипника, так и неправильная манера езды. Здесь надо напомнить, что при движении автомобиля левая нога не должна касаться педали. Если этого не выполнять, то возможен описанный дефект. Кроме того, причиной может быть и начало движения на высоких оборотах двигателя.

Кроме того, что педаль сцепления включает-выключает связь двигателя и трансмиссии, она может служить своеобразным индикатором его технического состояния, сигнализируя о вероятных неисправностях или приближении отказа в ближайшее время. Немаловажное значение имеет также то, что необходимо грамотное и правильное использование возможностей, предоставляемых этими элементами конструкции автомобиля.

Вождение автомобиля с механической (стандартной) коробкой передач

Переключение передач в автомобиле с механической коробкой передач требует значительной практики. Ты необходимо нажимать на педаль сцепления левой ногой, а правой рукой использовать рычаг переключения передач для ручного выберите нужную передачу.

При нажатии на педаль сцепления связь между коробкой передач и колесами размыкается. Этот предотвращает передачу мощности двигателя на колеса. Именно при выжатой педали сцепления водитель переключает передачи.

Педаль сцепления используется для подключения и отключения двигателя и трансмиссии автомобиля. Когда педаль сцепления не прижимается, есть связь между двигателем и трансмиссией, и мощность двигателя передается на колеса автомобиля.

При запуске двигателя автомобиля с механической коробкой передач рычаг переключения передач должен находиться в положении нейтральное положение и педаль сцепления должна быть полностью выжата.

Когда вы начинаете отпускать педаль сцепления, медленно поднимая левую ногу, соединение между двигателем и передача начнет ощущаться до того, как педаль будет полностью отпущена.

Точка, в которой это происходит, называется точка трения.

Именно в точке трения необходимо медленно отпустить педаль сцепления, чтобы двигатель не заглох. В точки трения, аккуратное использование педали газа при медленном отпускании педали сцепления поможет добиться плавный старт. Чтобы научиться плавно пользоваться сцеплением, новые водители должны практиковаться в использовании точки трения без использование педали газа.

При вождении автомобиля с механической коробкой передач важно правильно выбрать передачу, чтобы двигатель не рывок (движение грубое, ухабистое) или гонка (раскручивание двигателя, но не эффективное движение автомобиля). Автомобиль В руководстве по эксплуатации указаны приблизительные скорости, при которых следует переключать передачи.

Схемы переключения различаются в зависимости от автомобиля, как и количество передач. В руководстве по эксплуатации вашего автомобиля будет описано режим переключения передач для вашего автомобиля. Рисунок обычно находится в верхней части рычага переключения передач.

Можно попрактиковаться в перемещении рычага переключения передач, когда автомобиль не работает, а педаль сцепления выжата до упора путь вниз, в различные шестерни, пока вы не будете уверены в расположении передач. Вы должны быть в состоянии найти каждый передачу, не глядя на переключение передач во время вождения.

Во время вождения обязательно убирайте ногу с педали сцепления каждый раз, когда заканчиваете переход на другую механизм. Оставление ноги на педали сцепления без необходимости называется «ездой на сцеплении» и может привести к дополнительному износу. на сцепление.

Если вы хотите затормозить или остановиться, не останавливайтесь накатом, нажимая педаль сцепления. Нажатие на педаль сцепления, как это мешает вам использовать акселератор.

При поворотах убедитесь, что ваш автомобиль находится на передаче, соответствующей скорости поворота, и что ваша нога от педали сцепления.

Используйте педаль сцепления только для запуска автомобиля, переключения с одной передачи на другую и непосредственно перед остановкой, чтобы предотвратить остановку.

• Предыдущий
• Следующий

Все, что вам нужно знать

Если вы когда-либо водили автомобиль с ручным переключением передач, то вы, вероятно, знакомы со сцеплением. Это третья педаль, которую нужно нажать, чтобы переключить передачу. Однако вы можете не знать точно, что делает сцепление, особенно если вы водили только автомобили с автоматической коробкой передач. Что такое клатч и зачем он нужен? Поскольку ваш двигатель постоянно вращается, должен быть способ расцепления колес, чтобы они могли перестать двигаться. Вот где сцепление вступает в игру. Он может отключить колеса, не убивая двигатель.

Что делает сцепление?

Все знают, что у автомобиля есть двигатель, но не все знакомы со сцеплением или с тем, как оно работает. Этот механизм включает и отключает передачу мощности от ведущего вала к ведомому валу. Он соединяет вращающиеся валы, а под капотом их может быть два или более. Если вы управляете механической коробкой передач, сцепление связано как с валом, идущим от двигателя, так и с валами, вращающими колеса. В то время как двигатель будет вращаться постоянно, вы не хотите, чтобы колеса постоянно вращались.

Один из вращающихся валов будет соединен с двигателем или силовым агрегатом, он будет ведущим элементом, а другой вращающийся вал или ведомый элемент обеспечивает выходную мощность для работы. Например, у дрели есть вал, который приводится в движение двигателем, и вал, который приводится в движение сверлильным патроном. HowStuffWorks объясняет, что муфта соединяет валы, поэтому они могут включаться (вращаться с одинаковой скоростью), проскальзывать (вращаться с разными скоростями) или расцепляться (вращаться с разными скоростями). Как правило, вы обнаружите, что эти движения вращательные; хотя возможны линейные муфты.

Как устроено сцепление?

Чтобы ваш автомобиль остановился без отключения всего двигателя, необходимо разорвать связь между колесами и двигателем. Ваше сцепление состоит из двух основных частей:

• Диск сцепления
• Маховик

Имеются пружины, которые поддерживают давление на диск, который прижимается к диску сцепления. Эти пружины также прижимают диск сцепления к маховику. Когда это происходит, вал двигателя соединяется с валами колес, заставляя оба вращаться одновременно, согласно AAMCO. Для того, чтобы произошло обратное, вы должны включить сцепление.

Это нажимает на вилку выключения, которая отрывает нажимной диск от диска сцепления, фактически разрывая связь между вращающимся двигателем и движущимися колесами. Колеса могут продолжать вращаться, но Автобатлер показывает, что это происходит от их собственного импульса, а не от мощности, создаваемой двигателем.

При вождении автомобиля с автоматической коробкой передач сцепление работает немного по-другому. Преобразователь крутящего момента, являющийся частью большой серии систем, соединяет двигатель с трансмиссией, заставляя колеса вращаться. На самом деле существует несколько различных типов клатчей, в том числе:

• Фрикционные муфты
• Многодисковые муфты
• Конусные муфты
• Центробежные муфты
• Влажные и сухие системы

Силы трения — это то, от чего зависит работа муфт. Фрикционные муфты соединяют один движущийся элемент с другим, который движется с другой скоростью или вообще не движется, чтобы заставить его двигаться с той же скоростью, чтобы не было проскальзывания. Для создания этого трения используются различные материалы. К ним относятся:

• Составная органическая смола
• Медная проволока
• Керамика
• Композитная бумага

В основном керамические материалы используются в гонках или при перевозке тяжелых грузов, хотя этот материал может увеличить износ маховика и прижимной пластины. С мокрым сцеплением вы найдете использование композитной бумаги. Поскольку эти типы сцеплений, как правило, используют масляную ванну или проточный метод охлаждения, они меньше изнашиваются, чем керамические.

Многодисковые муфты имеют более одного ведущего элемента, что делает их идеальными для гоночных автомобилей, таких как Формула-1, Инди-500, а также для клубных гонок. В автомобилях для дрэг-рейсинга много проблем приходится на сцепление, поэтому они часто имеют этот тип сцепления. Его также можно найти в мотоциклах и дизельных двигателях с механической коробкой передач. Кроме того, вы можете найти его в автомобиле с системой полного привода с электронным управлением, а также в некоторых раздаточных коробках.

Конусная муфта имеет коническую форму, и ее конусность означает, что она приближается или удаляется медленнее, чем дисковая муфта. Это означает, что скорости ступицы переключения передач и зубчатого колеса синхронизированы, чтобы обеспечить более плавное переключение при переключении передач.

Скорее всего, вы найдете центробежную муфту в транспортных средствах, таких как мопеды или механизмы, такие как бензопилы, где скорость двигателя определяет состояние муфты. Когда обороты двигателя поднимаются выше или ниже определенного уровня, он либо включает, либо выключает сцепление с помощью центробежной силы.

Система мокрого сцепления отличается от сухого тем, что оно погружено в охлаждающую жидкость, которая смазывает его, поддерживая в чистоте и продлевая срок службы. Однако важно отметить, что этот тип сцепления будет терять энергию, потому что оно имеет тенденцию быть скользким. Установка нескольких дисков сцепления может помочь компенсировать это проскальзывание. Сухое сцепление, с другой стороны, использует трение, так как оно не купается в жидкости.

Распространенные проблемы со сцеплением

По словам AAMCO, вы можете проехать до 80 000 миль со сцеплением, но для этого вам нужно хорошо с ним обращаться. Некоторые из наиболее распространенных проблем со сцеплением:

• Износ: постоянное трение приводит к износу материалов сцепления.
• Оборванный трос: Натяжения, необходимого для толкания и вытягивания троса, недостаточно.
• Утечки: Если жидкости вытекают из цилиндров, не будет достаточного давления для правильной работы сцепления.
• Несоосность: При нажатии педали сцепления или газа передается неправильное количество силы.
• Воздух в линии: Если воздух попадет в линию там, где должна быть жидкость, давление в системе будет недостаточным для ее правильной работы.
• Жесткое сцепление: если вы обнаружите, что вам нужно много усилий, чтобы заставить сцепление работать, это может указывать на наличие проблемы.

Знание того, что представляет собой ваше сцепление и как оно работает, может помочь вам понять, когда ваш автомобиль не работает должным образом. Избегайте проблем, среди прочего, быстро переключая передачи и не используя сцепление.
