Чем отличается редуктор ваз 2103 от 2106

С помощью редуктора крутящий момент передается от двигателя к колесам. Редуктор представляет собой набор шестерен и включает два основных блока: межколесный дифференциал и главную передачу. При замене или ремонте этого модуля может возникнуть вопрос, чем отличается редуктор ВАЗ 2103 от 2106, которые внешне не выглядят идентично.

Чем отличается редуктор ВАЗ 2103 от 2106

Основное отличие заключается в разном передаточном числе редуктора:

• ВАЗ 2103 — 4.1;
• ВАЗ 2106 — 3.9.

Передаточное число показывает, сколько раз провернется колесо относительно количества оборотов кардана. Чем отличается редуктор ВАЗ 2103 от 2106, можно наглядно увидеть по количеству зубьев на шестернях. У «шестерки» на ведущей шестерне 11 зубьев, а на ведомой — 43 зуба, а у «тройки» 10 и 41 соответственно. Чтобы в этом убедиться, необязательно разбирать редуктор, достаточно посмотреть на его маркировку.

Многие автомобилисты считают, что редуктор с более высоким передаточным числом считается тяговым, а с низким — скоростным, и пробуют заменить один тип редуктора на другой, подстраивая автомобиль под нужные параметры. Но для полноценной модернизации автомобиля недостаточно только знать, чем отличается редуктор ВАЗ 2103 от 2106.

Замена типа редуктора

Изменение передаточного числа редуктора влечет за собой и изменения в динамике автомобиля, возможно, новые характеристики ходовой части вам не понравятся. Снижение передаточного числа повысит скорость автомобиля, но снизится его мощность. Двигатель с малым объемом цилиндров может не разогнать автомобиль до желаемой скорости.

Кроме того необходимо будет смириться с тем, что спидометр и одометр станут показывать неправильные значения скорости и количества оборотов, если их не скорректировать. Для корректных показаний приборов, их привод и шестерню на вторичном валу коробки передач необходимо заменить на соответствующие передаточному числу редуктора.

Так же вас может заинтересовать статья «Какое масло заливать в двигатель ВАЗ 2103».

Узнать, подходит ли запчасть к автомобилю, можно в сервисных центрах ВАЗ или у консультантов нашего магазина TopDetal.ru.

Отличие заднего редуктора ВАЗ 2103 и НИВА 2121

Редукторы задних мостов 2103 и 2121
		Номер по каталогу:	Номер на редукторе	гл.пара отношение зубьев	модели машин
		2106-2402010-00	6	З,9 = 4З/ll	ВАЗ-2106, ВАЗ- 2107, 21213,- 21214,- 2123,- 2131
		2103-2402010-00	З	4,l= 4l/l0	ВАЗ-2103, ВАЗ- 2104,  ВАЗ-2105, ВАЗ-2106, ВАЗ-2107
		2101-2402010-00		4,З= 4З/l0	ВАЗ-2101
		2121-2402010-00	2	4,1= 4l/l0	ВАЗ-2121
		2102-2402010-00	y	4,44= 40/9	ВАЗ-2102

     Редуктор моста на ВАЗ -2121 отличается от других редукторов не только главной парой.

    В редукторе 2121 шайбы (опорные) шестерён стальные и они выдерживают бОльшие нагрузки. В редукторах 2103,2106 эти шайбы бронзовые.

    Главные пары этих мостов имеют одинаковое передаточное число-4,1.

    Всё это относится к автомобилям НИВА, которые выпускались до 199З года с двигателем 1,6л.

    На автомобиле ВАЗ-21213 после 1993 года в редукторах стоят главные пары 3,9 (двигатель 1,7 л).

    Редукторы НИВА-2121 и ВАЗ-2103  можно переставить (если безысходность). Но это не получится с редуктором заднего моста ВА3-21214 и 2123, диаметр полуосей заметно больше.

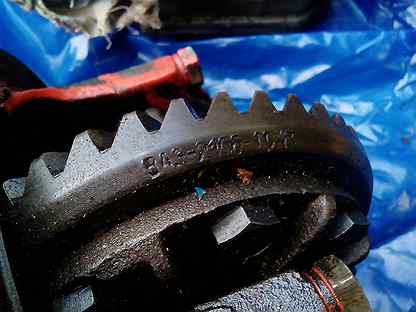

    Название пары (главной) можно найти, сняв заднюю крышку: 2106  11/43 — смотрите фото, значит стоит пара-3,9.

Ремонт классики ВАЗ, замена редуктора заднего моста

Автор Дмитрий На чтение 2 мин. Просмотров 165 Опубликовано 22.05.2014

Автомобили семейства ВАЗ 2101-2107 не производятся уже несколько лет. Всего «классических» моделей существует семь, а разновидностей редуктора для них – четыре. Речь идет о редукторе заднего моста, который заменяют, когда он начинает издавать гул. Отметим, что причиной появления гула может быть не только редуктор, но и карданный вал, а если нет возможности установить причину, можно заменить оба указанных узла.

Разновидности и обозначения

Редукторы, предназначенные для «классических» автомобилей ВАЗ, имеют следующие передаточные числа:

• 3,9 – для а/м ВАЗ-2106
• 4,1 – ВАЗ-2103
• 4,3 – ВАЗ-2101
• 4,44 – ВАЗ-2102

На корпусе узла наносится цифровое обозначение. Например, последовательность вида «2101 1043» говорит о том, что передаточное число редуктора равно 43/10 = 4,3. Мы взяли число, составленное двумя последними цифрами, и разделили на две первые цифры.

Конфигурацию трансмиссии классических автомобилей ВАЗ, выпускаемых в разное время, предугадать трудно. Например, в 70-е годы автомобили в кузове «универсал» оснащались редукторами с передаточным числом 4,44.

Универсалы следующего поколения, ВАЗ-2104, в конструкции трансмиссии содержали редуктор «2106», как это не покажется странным. Выполняя замену узла, лучше оставить передаточное число тем же, каким оно было «с завода».

Распространенная ошибка

Допустим, заводом было предусмотрено, что конструкция автомобиля должна содержать узел «2103». Тогда, правомерной можно считать замену на редуктор «2101». В то же время, не рекомендуется использовать меньшее передаточное число, то есть устанавливать редуктор «2106» в данном случае нельзя. Выполнив такую замену, мы получим автомобиль с худшими динамическими показателями, чем было характерно ранее.

Если просто взять и изменить передаточное число редуктора заднего моста, показания спидометра перестанут соответствовать действительности. Чтобы это исправить, необходимо будет правильно подобрать и заменить шестерню привода спидометра, расположенную в узле КПП. Обычно ничего не меняют, а для полноприводных автомобилей ВАЗ иногда даже используют разные редукторы, что недопустимо.

Оцените статью: Поделитесь с друзьями!

Передаточное число редуктора заднего моста ваз 2121 до 1994 года

Передаточные числа. | Автор топика: Theodor

кому может интересно будет знать передаточные числа коробок
Москвич-408
Передача I II III IV R Главная передача
Передаточное число: 3, 81:1; 2, 42:1; 1, 45:1; 1, 0:1; 4, 71:1; 4.22:1
Москвич-412
Передача I II III IV R Главная передача
Передаточное число: 3, 49:1; 2, 04:1; 1, 33:1; 1, 0:1; 4, 71:1; 3, 9:1
Москвич 2141

Передача I II III IV V R главная
передаточное число 3, 308 2, 050 1, 367 0, 946 0, 732 3, 357
Москвич-2140 с декабря 1980 г.

(КП узел 412-1700010-01)
Передача I II III IV R Главная передача
Передаточное число: 3, 49:1; 2, 04:1; 1, 33:1; 1, 0:1; 3, 38:1; 3, 9

ВАЗ-2101
I—3, 74 II—2, 29 III—1, 49 IV—1 R—3, 87
ВАЗ-2105
I—3, 67 II—2, 09 III—1, 36 IV—1 R—3, 53
ВАЗ-21065
I—3, 24 II—1, 99 III—1, 29 IV—1 V—0, 82 R—3, 34
ВАЗ21074
I—3, 67 II—2, 1 III—1, 36 IV—1 V—0, 82 R—3, 53
Передаточные числа редукторов ВАЗ.
Главная пара редуктора 2106 (4.3) передат. число СПОРТ
Главная пара редуктора 2106 (4.7) передат. число 43:9 СПОРТ
Главная пара редуктора 2106 (5, 1) передат. число 43:8 СПОРТ
Главная пара редуктора 2106 (5, 3) передат. число 43:8 СПОРТ

Дима (Kairavi) чтото не пойму, откуда такие числа на редуктора ВАЗ?

Радик (Eidi) Дима, Автомобильный редуктор ВАЗ имеет одну механическую передачу, один ведущий и два ведомых вала. В первую

очередь в выборе редуктора нужно обращать на передаточное отношение. Заводом на ВАЗ за все время
устанавливались редукторы с отношением 3.9 4.1 4.3 4.44. Эти цифры означают, что для того, что бы колесо
сделало один оборот карданному валу нужно сделать 3.9, 4.1, 4.3 и 4.44 оборота соответственно.
Кроме редукторов со стандартным передаточным отношением существуют «спортивные» с передаточным числом
4.78 5.13 5.38.
Однако есть 3 варианта коробок и 4 редукторов
заднего моста.

Коробки бывают 2101, 2105, 2106. Передачи (1я, 2я, 3я) в 2101 короче, чем в 2105, в 2106 —
длиннее. Редукторы бывают с передаточным числом 3.9, 4.1, 4.3, 4.44.
Как узнать передаточное число редуктора?
Поднимаете заднее колесо, ставим на нейтраль, делаем 10 оборотов колеса и считаем обороты кардана.

Число оборотов кардана 19, 5 20, 5 21, 5 22, 5
Передаточное число 3, 9 4, 1 4, 3 4, 44

Радик (Eidi) Дима, Вы Дима за всех не отвечайте, это вы может знаете а другие различить не могут вот и прблемы потом по постройке переломке, сами понемаете почему, один мост быстее крутиться, так по грязи не заметно а когда по асфальту….А на счёт спортивных. они же выпускались вот и пишем, если так то можно половину не писать в группе потому что мало их делали.а если это у кого то есть.если ты знаешь ВСЁ про передаточные числа ВЫЛОЖИ СУДА ПЕРЕДАТОЧНЫЕ ЧИСЛА КПП ГАЗ, И КПП ГАЗ ВОЛГА. КПП ЗИЛ..ПРОСТО МНОГИЕ НЕ ЗНАЮТ И ЗАДАЮТ ВОПРОСЫ.какая кпп надо, какая подойдёт, а тут зашол суда посмотрел, и узнал.

Дима (Kairavi) Радик, я за всех не отвечал, вы мне написали, я ответил.

Kira (Ifama) Поправлю. Передаточное отношение определяется оборотами не кардана и колёса, а оборотами ведущей и ведомой шестерни (или червяка, в случае червячного механизма).

Сергей (Chaga) Радик, Какая оптимальная скорость для трактора. Лучше две коробки или одна но со шкивами?

Радик (Eidi) Сергей, лутьше две однозначно большой диапозон скорестей, две как самолёт летит и как черепаха идёт, а шкивами, будет постоянная, или быстрее или тихо, оптимальная смотря для каких селей для примерно до 20 км это со шкивами, а с двумя он и под 60км ч погонит тяги нет и 3км ч

Сергей (Chaga) Радик, спасибо за ответ. Буду прдыскивать две мкпп.

Рустам (Savanah) Уважаемые! Может кто скажет в чем отличие между двумя редукторами ваз2103 10/11 и ваз2103 10/41, начал делать переломку возникли сомнения на счет этой надписи на редукторах!? Заранее спасибки!

Александр (Avichayil) Передаточные числа Газ 3307
I-6, 55; II-3, 09; III-1, 71; IV-1, 0; ЗХ-7, 77. Главная передача — передаточное число 6, 17.

Александр (Avichayil) Рустам, первый это 4, 44 второй это 4, 1

Рустам (Savanah) Александр, спасибо

Іван (Manuku) Геннадий, Дима, Радик,

Дядя (Gregoria) Какой мост и уоробки использовать чтоб полз трактор еле еле

Альберт (Jacinth) 

Tags: Передаточное, число, редуктора, заднего, моста, ваз, 2121, до, 1994, года

Один из способов определения передаточного числа редуктора. Внимание!!! При подсчёте количества сделанных…

Интересует разница между ВАЗ 2106 ВАЗ 21061 ВАЗ 21063 | Автор топика: Анна

так какая из них лучше?

Денис двигатели разные и небольшие различия в электропроводке
Все о ваз 2106 и его модификациях

Леонид Объемом двигателя

Пётр Моторы разные.

Федор бампера, руль. двигатель3-6

Вероника Разница в кубатуре, мощности и модели движка, которыми эти ТАЗики оснащались. 06 — 1600 кубиков, 061 — 1500 кубиков, 063 — 1300 кубиков Геннадий

Татьяна ВАЗ 2106 является автомобилем, на котором установлен самый мощный двигатель, в сравнении со своими модификациями. На нем установлен четырехтактный, бензиновый двигатель модели 2106 с рабочим объемом 1,569 л. и мощностью 75 л. с. Тип двигателя – карбюраторный.

ВАЗ 21061 имеет небольшие отличия от своего сородича ВАЗ 2106. Этим отличием является установка двигателя модели 2103, имеющий рабочий объем 1,458 л. Этот двигатель имеет другие размеры цилиндров, а в остальных параметрах ничем не отличается от модели 2106

Автомобиль ВАЗ 21063 имеет достаточно весомые отличия от ВАЗ 2106. Характерным отличием является установка двигателя модели 21011, который имеет рабочий объем 1,295 л. Это самый малый объем двигателя, который когда-либо устанавливался на автомобили ВАЗ 2106 и модификации. Эта модель двигателя отличается уменьшенным ходом поршня, нежели у двигателей модели 2106 и 2103 и составляет 66 мм. В результате чего претерпели изменения у некоторые другие части. Например, была уменьшена высота блока цилиндров, а так же длина цепи привода распределительного вала.

Валентина 061-оптимальный вариант

Степан ВАЗ-2106 двигатель 1600 кубиков оптимальный и мощный
ВАЗ-21061 1500 кубиков самый не надежный
ВАЗ-21063 1300 кубиков самый долгоживущий
Во всем остальном совершенно одинаковые, данная модель самая лучшая из классики.

Вера Лучше чистая шестёрка с родным 1.6, на 61 движок 1.5, на 63- 1.3.

Ольга Модификации

ВАЗ-21061
Двигатель ВАЗ-2103. На части автомобилей для внутреннего рынка была упрощена система охлаждения двигателя — отсутствовал электровентилятор, а крыльчатка устанавливалась непосредственно на торец вала насоса охлаждающей жидкости. В постсоветские годы допускалась заводская комплектация бамперами от ВАЗ-2105. Экспортные экземпляры отличались улучшенной отделкой и мелкими изменениями в схеме электрооборудования, часть таких машин комплектовалась модифицированными бамперами от ВАЗ-2121 со встроенными подфарниками, некоторые автомобили снабжались очистителями и омывателями внешних фар. Поставлялись в Канаду.

ВАЗ-21062
Экспортная версия ВАЗ-2106 с правосторонним расположением органов управления.

ВАЗ-21063
Двигатель ВАЗ-21011 улучшенной комплектации, с датчиком давления масла и с электровентилятором вместо приводимой ремнём крыльчатки Валерия . Эта модификация, выпускавшаяся до 1994 г. [23], оснащалась, в отличие от прочих, системой выпуска отработавших газов с одним резонатором вместо двух. Автомобили поздних лет выпуска могли комплектоваться бамперами от модели 2105.

ВАЗ-21064
Экспортная версия ВАЗ-21061 с правосторонним расположением органов управления.

ВАЗ-21065
Mодернизированная версия с улучшенной комплектацией, выпускавшаяся в 1993—2001[24] гг. От базовой модели отличалась более мощным генератором, пятиступенчатой коробкой передач, редуктором заднего моста с передаточным числом 3.9, бесконтактной системой зажигания, карбюратором «Солекс» Вадим, галогенными фарами, обивкой и подголовниками сидений, а также штатным наличием заднего противотуманного фонаря и электрообогрева заднего стекла. Использовались колёса от ВАЗ-2105, большинство экземпляров комплектовалось алюминиевыми бамперами от той же модели, а часть экспортных машин, как и прежде, оснащалась модифицированными бамперами от ВАЗ-2121. Комплектация 21065-01 оснащалась двигателем от модели 2103.

ВАЗ-21066
Экспортная версия ВАЗ-21063 с правосторонним расположением органов управления.

ВАЗ-21067
Версия Ижевского автозавода, оснащённая инжекторным двигателем ВАЗ-21067-20.

ВАЗ-21068
Носитель агрегатов и узлов периода доводки моторов ВАЗ-2108 и ВАЗ-21083.

На 6ки ставились двигатели:

ВАЗ-21011
Производитель: Волжский автомобильный завод
Марка: ВАЗ-21011
Тип: бензиновый OHC
Объём: 1294 см3
Максимальная мощность: 46 кВт Саша , при 5600 об/мин
Максимальный крутящий момент: 94 Н·м, при 3400 об/мин
Конфигурация: рядный, четырёхцилиндровый
Цилиндров: 4
Клапанов: 8
Ход поршня: 66 мм
Диаметр цилиндра: 79 мм
Cтепень сжатия: 8,5
Система питания: Карбюратор

Производитель: Волжский автомобильный завод
Марка: ВАЗ-2103
Тип: бензиновый OHC
Объём: 1452 см3
Максимальная мощность: 52 кВт Станислав , при 5600 об/мин
Максимальный крутящий момент: 103,9 Н·м, при 3400 об/мин
Конфигурация: рядный, четырёхцилиндровый
Цилиндров: 4
Клапанов: 8
Ход поршня: 80 мм
Диаметр цилиндра: 76 мм
Cтепень сжатия: 8,5
Система питания: Карбюратор

ВАЗ-2106
Производитель: Волжский автомобильный завод
Марка: ВАЗ-2106
Тип: бензиновый OHC
Объём: 1569 см3
Максимальная мощность: 55. 5 кВт Сергей , при 5400 об/мин
Максимальный крутящий момент: 116 Н·м, при 3000 об/мин
Конфигурация: рядный, четырёхцилиндровый
Цилиндров: 4
Клапанов: 8
Ход поршня: 80 мм
Диаметр цилиндра: 79 мм
Cтепень сжатия: 8,5
Система питания: Карбюратор

Диана 2106-двигатель ваз 2106-1.6л.
21061-двигатель ваз 2103-1.5л.
21063-двигатель ваз 21011-1.3л.

Редуктор стартера ВАЗ 2110 передаточное число

Ремонт стартера ваз 2112 своими руками.

Шестерня редуктора стартера 2110 (планетарная). перейти на страницу сравнен…

Стартер Ваз-2110.

три планетарные шестерни редуктора.

Стартер двигателя а/м ВАЗ 2110 и модификации ВАЗ 1118,Приора(редукторный 1,. ..

15. Выньте три планетарные шестерни редуктора.

Ремонт стартера Ваз 2110 Лада.

редукторный стартер #9.

Замена салонного фильтра ваз 2110 нового образца.

Редуктор стартера (планетарная передача) Bosch 1 006 200 136 — 3160.ru Запч…

Снятие и разборка стартера.

Прокомментировать запись «Редукторный стартер».

Редуктор планетарный одноступенчатый.

2106 Стартер. не работает стартер.

момеNT: устройство стартёра с редуктором.

Стартер ВАЗ 2110.

ваши мнения? вот тут подумываю о покупке стартёра с редуктором.

Схема редукторный стартер.

Планетарка (редуктор) стартера в сборе ВАЗ 2110, 2111, 2112, Калина 1117-11…

Проверьте состояние планетарного редуктора.

Ремонт стартера 5722. 3708 автомобиль ваз 2107.

Вчера дошли руки, снял стартер…

Что это — передаточное число редуктора

Передаточное число любого редуктора — это одна из самых важных его характеристик. Его можно определить путем соотношения количества зубьев ведущей и ведомой шестерен.

Передаточное число редуктора — очень важный показатель, так, например, два абсолютно идентичных внешне редуктора (одной фирмы и модели) могут иметь разные передаточные числа, отчего становятся совершенно невзаимозаменяемыми. Поэтому опытные автолюбители советуют: прежде чем покупать или заменять неисправный редуктор, особенно на автомобиле, имеющем привод на оба моста, необходимо сначала определить передаточное число редуктора.

Естественно, если при покупке нового или бывшего в употреблении редуктора бывший хозяин/продавец не может назвать передаточное число, то лучше его не приобретать. Ведь было бы очень глупо заправлять, например, автомобиль с колонки, где не указана марка топлива. А последствия данной ошибки будут более существенны, чем некачественный бензин.

Все доводы о том, что продаваемый редуктор от автомобиля с аналогичным двигателем, совершенно не убедительны, потому что:

— Смысловая нагрузка этого довода аналогична той, которая была бы, если бы вам сказали, что продаваемый редуктор КамАЗ имеет такой же цвет, что и ваш автомобиль.

— Это не есть гарантия правды, а может быть обманом или ошибкой, при этом продавец преследует одну цель – быстрее продать изделие.

Существует несколько способов определения передаточного числа редукторов. Но для начала лучше рассмотреть типы редукторов, которые вообще бывают и устанавливаются на различные машины и механизмы.

1. Цилиндрические редукторы. Применяются чаще всего в механизмах грузоподъемных машин, а также в других областях производства, где режим нагрузок повторно-кратковременный. У них высокий КПД и большая долговечность.

2. Конические редукторы. Обладают более сложным устройством, чем цилиндрические. У них наиболее выгодное соотношение производительности и компактности. Их используют в крановых конструкциях.

3. Червячные редукторы. Предназначены для того, чтобы осуществлять вращение между скрещивающимися валами, т. е. посредством червяка и сопряжённого червячного колеса. Применяют в подъёмно-транспортных машинах, станках (преимущественно металлорежущих), а также в троллейбусах. Плюсы — плавность работы и бесшумность. Минусы — низкий КПД и повышенный износ. Да и передаточное число редуктора не совсем отвечает необходимым запросам.

4. Планетарные редукторы. У них самая малая удельная металлоемкость, но большая нагрузочная способность.

5. Волновые редукторы. В основном применяют в ракетно-космической или оборонной промышленности.

6. Комбинированные редукторы. Это использование нескольких видов передач в одном корпусе.

Передаточное число редуктора автомобиля можно определить следующими способами:

1. Каталожный способ. Это самый легкий способ (его можно применять, не выходя из дома), но и не самый надежный. Определяете по VIN автомобиля. Для этого списываете номер со свидетельства о регистрации авто. Затем в одном из онлайн-каталогов автомагазинов запчастей вводите номер в строку поиска и находите детальную информацию о своем автомобиле. После этого выбираете трансмиссию и ищите там передаточное число редуктора автомобиля.

2. «По шильдику». Это самый простой и надежный способ. На корпусе редуктора может быть или гравировка, или наклейка (шильдик), содержащая всю информацию о данном редукторе.

3. Посчитать. Самый надежный способ, однако не подходит для автомобилей. Конечно, если вы не собираетесь разбирать мост.

Автоклуб ВАЗ 2101

4 пользователей, 198 гостей, 0 анонимных пользователей   (Просмотреть весь список)

Ahrefs, Google, debyt, Yandex, alex_zp, Bing, Mediapartners(AdSense), skrudg, pash. z

F1ghter (32), Yurchik (33), vazovod (36), gaa.hm.ua (45), Саша Черняк (45), Valtor (44), ЖОРА 123 (25), Кронге (39), fabik3 (50), Nikola Tesla (26), funtik8323 (39), kaoru (33), Волощук Сергей (29), snake123 (32), BorodaZ (37), Silver (46), Koss777 (28), GREGORI68 (54), Серж 29739 (50), Odessit-Alexander (24), pivovody (50), os9807 (36), Карый (45), Сергей199 (30), seregaGutss (33), romantra (50), Malyk (34), vanincheg (25), Raketa2101 (42), Саня 06 (34), якудза (55), ban80 (42), OggyTheCat (25), danapris (42), Ozzy2140 (31), MAFIK (33), РетроградЪ (13), Winson (31), Shendrik (37), Valerban (42), giperspets (38), prinkovsky (37), SBBI (32), GTI (39), tixon24 (33), Kst (45), zazhigatel (61), Rafl (35), Tixon (33), Doktore (27)

Редуктор ВАЗ-2107: Технические характеристики

Как известно, автомобили различаются по типу привода. Есть полный, задний, а также передний. Первые модели классических ваз шли с задним приводом. И «семерка» исключением не стала. В свою очередь устройство включает в себя редуктор. ВАЗ-2107 имеет аналогичный образец конструкции элементов, как и на «шестерке». Что ж, давайте посмотрим, для чего служит этот элемент и как он работает.

Характеристика и устройство

Этот узел является неотъемлемой частью любого автомобиля с задним приводом.Элемент включает в себя несколько компонентов:

Редуктор ВАЗ-2107 достаточно прост, поэтому отличается высокой надежностью и ремонтопригодностью. Помимо основных элементов, в состав механизма входит пара шестерен, основное назначение которых – изменение величины крутящего момента. Что касается межколесного дифференциала, то он служит для распределения крутящего момента в полуосях. Таким образом, колеса могут вращаться с разными угловыми скоростями.

Принцип работы

На автомобиле ВАЗ-2107 мостовой редуктор работает так же, как и на всех других автомобилях с классической компоновкой привода. Почему классический? Ответ прост: первые автомобили, которые выпускались ранее, имели продольное расположение двигателя. Таким образом, сначала был двигатель, затем редуктор, карданный вал, а завершающим звеном в цепи был задний редуктор. ВАЗ-2107 построен по тому же принципу. А вот следующая модель 2108 имеет более современную переднеприводную компоновку с поперечно расположенным двигателем. Считается, что такая конструкция более безопасна в плане выхода автомобиля из заноса. Но в этом случае все ноды сосредоточены в одном месте (то есть в пространстве помпы).В случае с «семеркой» все элементы размещены на корпусе равномерно. Итак, как работает редуктор ВАЗ-2107?
Основная задача элемента передать крутящий момент на колеса. В свою очередь, чтобы момент момента дошел до коробки передач, он используется непосредственно с коробкой передач. Главная передача имеет зубья с определенным передаточным числом. Таким образом, передача момента производится с определенной силой (в отличие от передачи в коробке передач этот параметр стабилен). Единственное, что регулирует этот элемент, так это угловая скорость вращения ведущих колес.Для этого используется дифференциал. Благодаря ему автомобиль не входит в занос на поворотах или риск аварийной ситуации близок к нулю. Дифференциал работает постоянно. Что касается внедорожников, то они часто имеют функцию блокировки. Таким образом, левое колесо не отличается от правого. Это очень полезная функция при преодолении бродов, мокрой грунтовки и песочного покрытия. На «семерке» функция блокировки дифференциала отсутствует. Если такой автомобиль застрянет, будет вращаться только одно из ведущих колес. Некоторые автолюбители Чаще всего этот прием используют в профессиональных автогонках, чтобы облегчить ввод автомобиля в занос.Однако на гражданских автомобилях ездить с постоянно заблокированным дифференциалом будет достаточно опасно. Также не исключен неравномерный износ резины. Дифференциал позволяет снизить степень износа протектора за счет свободного вращения полуоси. Колеса крутятся независимо друг от друга.

Такой принцип работы редуктора реализован на большинстве отечественных автомобилей, в том числе и на коммерческой технике (например, на «Газель»). Эта схема устройства является одной из самых простых и надежных.

Масло сливочное

Стоит отметить, что редуктор ВАЗ-2107, а точнее принцип его работы основан на зубчатой ​​передаче. Соответственно, при постоянном вращении будет значительная добыча. Для увеличения ресурса внутрь коробки передач залито специальное масло. Образует тонкую пленку на зубах. На «семерке» можно использовать густое трансмиссионное масло. Он отлично подходит не только для КПП, но и для заднего моста. Также учтите, что смазка имеет определенный ресурс эксплуатации. Специалисты рекомендуют менять эту жидкость не реже одного раза в тридцать тысяч километров пробега.

Особенности зубьев

Как и в редукторе, здесь используется пара шестерен. Не исключение и рулевой редуктор ВАЗ-2107. На «семерке» ведомая и ведущая шестерни расположены под углом (то есть не прямо, а ососно). Главной особенностью пары является меньшая нагрузка на зубья, плавность и экономичность работы. По такому же принципу устроен задний мост «Сикстеров» и других классических моделей от ВАЗ.
Но это не единственный способ реализации главной передачи.Также в задних редукторах используются следующие типы шестерен:

• Цилиндрические.
• Конический.
• Червяк.

Если говорить о рулевом редукторе ВАЗ-2107, то здесь принцип работы организован на червячной паре. Что же касается самих редукторов, то они и здесь включают шестерни, в отличие от конических, не лежащие в одной плоскости.

Регулировка заднего редуктора ВАЗ-2107

Сменить механизм можно будет только заменив основную передачу и установив другую, с другим передаточным числом.Эта доработка позволяет увеличить крутящий момент автомобиля. Чем выше передаточное отношение, тем больше тяга. Однако этот параметр существенно влияет на скорость. Если увеличить крутящий момент, машине будет тяжелее разгоняться в диапазоне ста и выше километров в час. Но с самого начала он будет двигаться гораздо больше.
Итак, для того, чтобы произвести эту доработку, нужно разобрать редуктор, в него предварительно залито масло. Для этого вам понадобится смотровая яма или подъемник. Сначала необходимо снять хвостовик заднего моста ВАЗ-2107.Далее извлекается фланец и ведущая шестерня с регулировочным кольцом. Также здесь вы увидите уплотнительный элемент – сальник. Если мост начал «потеть», внимательно осмотрите его состояние. При наличии следов износа сальник требуется заменить. На следующем этапе возмущаются дифференциал и ведущая шестерня.
Заменив главную пару, можно изменить передаточное число. Также при замене механизма нужно установить новую распорную втулку. После установки новых элементов сборка производится в обратном порядке.Не забудьте залить новое масло в мост.

Выше или ниже?

Часто владельцы классических «Жигулей» используют замену главной пары как один из видов тюнинга своих автомобилей. Какой редуктор на ВАЗ-2107 поставить? Выбор передаточного числа зависит от мощности двигателя. Если поставить пару с низким передаточным числом (у «Жигулей» максимальный параметр — 3,9), машину будет проще разогнать до максимальной скорости. А вот в диапазоне 0-100 километров в час он будет терять значительное время на разгон.
Если мотор не дорабатывался, то лучше поставить редуктор с передаточным числом «4,4». Машина будет быстрее разгоняться до ста километров в час, но больше этой скорости она не пойдет или будет набирать ее очень медленно. Поэтому регулировка — не единственная доработка «семерки». Кроме того, сам мотор придется дорабатывать.

Ошибка

Также следует отметить, что смена главной пары приводит к ошибкам показаний на спидометре, который будет собирать информацию по старому принципу.Данные могут отличаться от 5 до 20 процентов. Причем это касается как одометра, так и самого спидометра. Например, машина движется со скоростью 80 километров в час, а на панели приборов стрелка показывает 65-70. Поэтому GPS-спидометр используется для более точного измерения динамики разгона.

Заключение

Итак, мы выяснили, что собой представляет редуктор заднего моста. Как видите, это довольно простой элемент, суть которого заключается в передаче крутящего момента с определенной силой.

Коробка передач ВАЗ-2107: технические характеристики

Как известно, автомобили различаются по типу привода. Есть полный, задний и передний. Первая модель ВАЗ классика была именно заднеприводной. И «семерка» стала исключением. В свою очередь, устройство заднего привода включает в себя шестерню. ВАЗ-2107 имеет аналогичный элемент схемотехники, что и «шестерка». Что ж, давайте посмотрим, что это за агрегат и как он работает.

Характеристики и устройство

Узел является неотъемлемой частью любого автомобиля с задним приводом.Элемент включает в себя несколько компонентов:

• Главная передача.
• Дифференциал.

Ход коробки передач ВАЗ-2107 достаточно прост, а потому отличается высокой надежностью и ремонтопригодностью. Помимо основных элементов в механизм входят пары шестерен, основное назначение которых – изменение величины крутящего момента. Что касается поперечного дифференциала, то он служит для распределения крутящего момента по осям. Таким образом, колеса могут вращаться с разной угловой скоростью.

Принцип работы

Мост-редуктор ВАЗ-2107 работает так же, как и на всех других автомобилях с классической компоновкой привода. Почему классический? Ответ прост: первая машина, которая была изготовлена ​​ранее, имела продольное расположение двигателя. Таким образом, сначала был мотор, потом – трансмиссия, карданный вал, а конечным звеном в цепи была задняя шестерня. ВАЗ-2107 построен по тому же принципу. А вот следующая модель 2108 имеет более современную переднеприводную компоновку с поперечно расположенным двигателем.Считается, что такая конструкция более безопасна в плане входа автомобиля от заноса. Но в этом случае все узлы сосредоточены в одном месте (т.е. в моторном отсеке). В случае с «семеркой» все элементы размещены на корпусе равномерно. Итак, как устроена коробка передач ВАЗ-2107? Задача главного элемента — передать крутящий момент на колеса. В свою очередь, чтобы усилить момент, достигнутый редуктором, использовалась карданная передача. Он напрямую связан с трансмиссией. Главная шестерня имеет зубья с определенным передаточным числом. Таким образом, время передачи осуществляется с определенной силой (в отличие от передачи в коробке передач этот параметр стабилен).Единственное, что регулирует эту характеристику, — это угловая скорость вращения ведущих колес. Для этого дифференциал. Благодаря ему автомобиль не входит в занос на поворотах или риск аварийных ситуаций близок к нулю. Дифференциал работает постоянно. Что касается внедорожников, то они часто имеют функцию блокировки. Таким образом, угловая скорость левого колеса ничем не отличается от правого. Очень удобно при преодолении бродов, мокром шлифовании грунтовки и покрытия. На «семерке» функция блокировки дифференциала отсутствует.Если такое транспортное средство застрянет, то будет вращаться только одно из ведущих колес. Некоторые автомобилисты делают дифференциал. Чаще всего этот прием используется в профессиональном автоспорте, чтобы облегчить ввод автомобиля в занос. Однако на гражданских автомобилях ездить с постоянно заблокированным дифференциалом будет достаточно опасно. Также возможен неравномерный износ шин. Дифференциал позволяет уменьшить разбег по износу протектора за счет свободного вращения осей. Колеса вращаются независимо друг от друга.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла.Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв. ..

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

Такой принцип работы реализован на большинстве отечественных автомобилей, в том числе и на коммерческих (например, «Газель»).Это устройство является одним из самых простых и надежных.

Масло

Стоит отметить, что коробка передач ВАЗ-2107, точнее ее принцип работы основан на зацеплении шестерен. Соответственно, при постоянном вращении было бы значительное развитие. Для увеличения ресурса внутрь коробки передач залито специальное масло. Образует тонкую пленку на зубах. На «семерке» можно использовать густое трансмиссионное масло. Он подходит не только для трансмиссии, но и для заднего моста. Также учтите, что смазка имеет определенный ресурс эксплуатации. Специалисты рекомендуют менять жидкость не реже, чем каждые тридцать тысяч километров пробега.

Особенности зубьев

А также в редукторе используется пара шестерен. Не является исключением и рулевой редуктор ВАЗ-2107. На «семерке» и ведомая шестерня расположена под углом (т.е. не прямолинейно, а косозубо). Главная особенность пары – меньшая нагрузка на зубья, плавная и тихая работа. По такому же принципу работает задний мост «шестерки» и других классических моделей ВАЗ. Но это не единственный способ реализации главной передачи.Также в задних редукторах используются следующие типы шестерен:

Если говорить о рулевом редукторе ВАЗ-2107, то принцип работы устроен на червячной паре. Что касается коробок передач, то они также содержат гипоидную передачу. Здесь шестерни, в отличие от конических, не лежат в одной плоскости.

Регулировка задней передачи ВАЗ-2107

Изменить передаточное число механизма удастся только в случае полной замены главной передачи и установки новой с другим передаточным числом. Это усовершенствование может увеличить крутящий момент автомобиля.Чем выше соотношение, тем больше тяга. Однако этот параметр сильно влияет на скорость. Если увеличить крутящий момент, машину будет тяжелее разгонять в диапазоне ста и выше километров в час. Но с самого начала он будет двигаться гораздо быстрее. Итак, чтобы сделать это усовершенствование, нужно разобрать коробку передач, предварительно слив из нее масло. Для этого вам понадобится смотровая яма или подъемник. Сначала нужно извлечь хвостовик редуктора заднего моста ВАЗ-2107. Далее сняли фланец и ведущую шестерню с регулировочным кольцом.Также здесь вы увидите уплотнительный элемент – сальник. Если мост начал «потеть», внимательно осмотрите его состояние. При появлении признаков износа уплотнение необходимо заменить. На следующем шаге разберемся с дифференциалом и ведущей шестерней. Заменив главную пару, можно изменить передаточное число. Также при замене механизма требуется установить новую распорку. После установки новых элементов собрать в обратном порядке. Не забудьте залить мост новым маслом.

Выше или ниже?

Часто владельцы классических «Жигулей» используют домашнюю сменную пару как один из видов тюнинга своих автомобилей.Какую коробку передач на ВАЗ-2107 поставить? Выбор передаточного числа зависит от мощности двигателя. Если поставить несколько с более низким показателем (для «Лады» максимальное значение — 3,9), автомобиль будет легче разгоняться до максимальной скорости. Но в диапазоне 0-100 километров в час он потеряет значительный объем. времени на разгон.Если мотор не дорабатывался, то лучше поставить редуктор с передаточным числом «4,4».Машина будет быстрее разгоняться до ста километров в час, но больше этой скорости она не пойдет или будет набирать очень медленно.Поэтому регулировка передаточных чисел коробки передач не единственная доработка «семерки». Кроме того, нужно доработать и мотор.

Ошибка

Также следует отметить, что смена пары приводит к индикации ошибки на спидометре, который будет собирать информацию по старому принципу. Данные могут варьироваться от 5 до 20 процентов. Как по одометру, так и по спидометру. Например, машина движется со скоростью 80 километров в час, а на приборной панели стрелка показывает 65-70.Поэтому для более точного измерения динамики разгона используйте спидометр GPS.

Заключение

Вот мы и выяснили что такое редуктор заднего моста. Как видите, это достаточно простой элемент, суть которого заключается в передаче крутящего момента с определенной силой.

Ремонт редуктора заднего моста на ВАЗ 2107

Крутящий момент от коробки передач передается на задние колеса «семерки» через редуктор заднего моста. Шестерни, установленные в коробке передач, изнашиваются и начинают шуметь при движении.В этом случае придется менять или ремонтировать редуктор заднего моста ВАЗ 2107.

Где находится редуктор заднего моста

Как видно из названия редуктор ваз 2107 находится в задней части автомобиля. Он размещен внутри заднего моста и прикручен к нему восемью болтами. С другой стороны редуктора к фланцу прикручивается карданный вал автомобиля.

Признаки самого Редуктора заднего моста ВАЗ 2107

Редуктор — довольно дорогая деталь, а его ремонт — трудоемкий и сложный процесс.Поэтому предварительно нужно убедиться, что причина шума именно в неисправности коробки передач. Это можно сделать следующим образом:

• Выберите ровный участок дороги и постепенно разгоняйтесь на нем с 20 до 90 км/ч. Во время движения следует внимательно прислушиваться и отмечать появление и исчезновение посторонних шумов редуктора заднего моста.
• Отпускаем газ, двигатель начинает тормозить. При снижении скорости также следует отметить моменты появления и исчезновения шумов.
• Откройте автомобиль примерно до 100 км/ч и, переключившись на нейтральную передачу, заглушите двигатель. Пока машина катится по инерции, отметьте наличие и исчезновение шума.

Если гудит задний мост и при включении передачи, и при выключении передачи — проблем с коробкой нет. Если шум наблюдается только при включенной передаче, требуется ремонт или замена заднего моста ВАЗ 2107.

Убедиться или отсутствие моно проблемы вот так:

• Поставить машину, зафиксировав антицифровые колодки.
• Поднимите домкрат, подвешивая заднюю ось.
• Включите двигатель, включите скорость и прибавьте газу, чтобы колеса вращались без нагрузки, а спидометр показывал ту же скорость, что и при тестировании на ходу.

Если при работе без нагрузки шум остается таким же, как и под нагрузкой, проблема не в коробке передач. Следует проверить другие узлы заднего привода.

Если редуктор не шумит без нагрузки, то придется заняться его восстановлением. Изношенные шестерни начинают шуметь только под нагрузкой.

Причины поломки коробки передач ВАЗ 2107

Конструкция коробки передач достаточно надежна и без ремонта заднего моста «семерка» может проехать 100-300 тысяч километров. Преждевременный износ шестерен появляется только при неправильной эксплуатации:

• безучетная замена трансмиссионного масла;
• использование некачественного масла;
• работа моста при недостаточном уровне масла;
• частые камеры автомобиля или работа в экстремальных режимах нагрузки.

Инструменты, необходимые для демонтажа коробки передач

Для ремонта заднего моста ВАЗ 2107 потребуются:

• набор накидных ключей;
• долото;
• ебля;
• молоток;
• съемник колец подшипников;
• карандаш;
• Емкость для трансмиссионного масла;
• Динамометрический ключ;
• комплект щупов:
• штангенциркули.

Работы должны проводиться на подъемнике или смотровой яме.

Снятие заднего моста ВАЗ 2107

Перед снятием коробки передач необходимо слить трансмиссионное масло, которое залито в задний мост ВАЗ 2107.Для этого необходимо подставить емкость для масла под сливное отверстие моста и открутить сливную пробку.

Важно: После ремонта в коробку передач должно быть залито новое трансмиссионное масло.

Последующий порядок таких:

Совет: После снятия полуоси стоит проверить состояние подшипников и при необходимости заменить их.

Ремонт и регулировка Редуктора ВАЗ 2107

Регулировка и ремонт коробки передач требует определенных навыков и тщательного соблюдения технологии.Также необходимо иметь съемники, стойки и специальный инструмент. Если такового нет в списке, стоит доверить работу профессионалам.

При недостаточной квалификации лучше не начинать работу с коробкой передач. Сборочно-регулировочные работы требуют достаточно высокой слесарной квалификации. Разобрать мост ВАЗ 2107 несложно, но это один из немногих узлов «семерки», требующий высококвалифицированного обслуживания. Экономить на этих работах не стоит.

Редукция редуктора выполняется в следующей последовательности:

При разборке редуктора необходимо нанести метки на крышки подшипников, чтобы затем установить их в прежнее положение.Для этого можно использовать Керно (что надежнее) или карандаш. Этикетки следует наносить на крышки и на корпус, чтобы при сборке совмещать их. Также следует пометить левую и правую крышку, чтобы не перепутать их местами.

Это можно сделать так: на крышках, кроме меток напротив этикеток на корпусе, нанести карандашом цифры или буквы. Способ плохой, чтобы при чистке крышки бирка не стиралась. Поэтому надежнее делать отметки стержнями.Например, один на левой крышке и два на правой.

Внутренние кольца с сепаратором извлекаются с помощью молотка и краски. Нужно бить по кольцам, слегка постукивая в разных местах. Если бить только в одно место, кольцо не вылезет.

Обычно ремонт заключается в замене подшипников или главной пары. Эти детали чаще всего выходят из строя.

Главная пара выпускается в нескольких вариантах и ​​определяет передаточное число редуктора. Чем больше передаточное число, тем больше тяга, чем меньше — тем выше максимальная скорость машины.Существует три стандартных варианта главной пары, применяемых на разных моделях ВАЗ.

основной пункт	количество зубьев на шестернях		число оборотов карданного вала на 10 скоростях колеса	соотношение
	на ведомом	на ведущем
2102	40	9	22,2	4,44
2101	43	10	21,5	4,3
2103	41	10	20,5	4,1
2106	43	11	19,5	3,9

Владельцы ВАЗ 2107 иногда ставят главные пары коробки передач с нестандартным передаточным числом. Для усиления тяги используются пары с большим значением, для увеличения максимальной скорости — с меньшим. Если есть задача по тюнингу автомобиля, то можно с помощью кейса изменить эти характеристики ВАЗ 2107.

Справка: Максимальное передаточное число (4,44) было у моста ВАЗ 2102. После снятия с производства этой модели найти пару с таким соотношением стало проблематично, но как показывает практика, оптимальным вариантом является установка на ВАЗ 2107 с мотором 1,5-1,6 коробка передач от 2103 (4.передаточное число 1). При выборе этой коробки передач в пару с пятиступенчатой ​​коробкой передач сохраняется тяга и скорость.

Ремонт заднего моста ВАЗ 2107 не всегда уместен. Зачастую проще заменить редуктор на новый. Стоит учитывать, что новый узел будет долговечнее восстанавливаться.

Регулировка и установка Редуктора ВАЗ 2107

Перед сборкой коробки передач все детали необходимо тщательно промыть керосином. Перед установкой их следует осмотреть. Зубья шестерни не должны иметь сколов и накипи, иметь цвет металла, а также не должны быть покрыты черным масляным налетом. Малые кожухи оси сателлитов, шейки и посадочных мест полуосей шестерен можно обработать мелким наждаком. Если есть большие шлейфы или большой выходной сигнал, его необходимо заменить.

Детали коробки передач собираются в порядке, разборка обратная. Запрессуйте кольца подшипников с помощью молотка и специального приспособления (подойдет головка проти-ключа).

Зазоры между шестернями редуктора регулируются с помощью регулировочного кольца, толщина которого подбирается индивидуально. Для подбора необходим штангенциркуль и щупы различной толщины. Затягивать гайку фланца необходимо с моментом 18 кгс.

Регулировка редуктора ВАЗ 2107

Заказать покупку на ВАЗ 2103 и 2106.

Коробка передач, металлическая коробка передач, которая может быть установлена ​​в коробке передач. Редуктор является одним из основных механизмов и имеет большое значение: межколесный дифференциал и главная передача. Лучшее из того, что является его модулем, может включать в себя все, что требуется от коробок передач ВАЗ 2103 и 2106, на хинди отличных от других.

Замена коробки передач ВАЗ 2103 и 2106

Полное передаточное число, указанное в другом передаточном числе коробки передач:

• ВАЗ 2103 — 4.1;
• ВАЗ 2106 — 3,9.

Передаточное отношение редуктора, которое лучше всего подходит для вращения вала в карданной революции. Кроме того, коробка передач ВАЗ 2103 и ВАЗ 2106 имеет два типа шестерен. «Анимация» была 11 мая в ведущей шестерне, в 43 — в ведомой шестерне, и «татло» — 10 мая в 41, в настоящее время. Чтобы понять это, хинди может быть разобран коробку передач, только немного другой марки.

Многие автомобилисты имеют коробку передач с большим передаточным числом передач, используемых для движения, и большое количество передач, используемых для высокоскоростных, и синусовых, но нестандартных коробок передач, в первую очередь kotse sa ninanais na mga параметра. .. Ngunit для модернизируемого kotse, хинди sapat на маламан немного больше, чем коробка передач ВАЗ 2103 от 2106.

Паспорт коробки передач

Улучшенное передаточное число коробки передач зависит от динамики, которая может изменяться в зависимости от нового шасси.Передаточное число, которое регулируется передаточным числом, имеет большую выходную мощность. Очень малиит на Макине может хинди Mapabilis sasakyan са nais на билис.

Maaari mong malaman kung extrang bahagi ay angkop для sasakyan sa Loob MGA сервисный центр ВАЗ или консультант нашего веб-сайта tindahan.

Здесь вы можете купить продукцию «копейки», используя Волжский плантацию сазакиян, которая будет продаваться на рынке, который является самым популярным седаном в этом месте.Bagong sasakyan dapat ai naging mas komportable, naka-istilong и teknolohikal. Inhinyero nahaharap са isang mahirap на gawain, ngunit nakayanan nila ito nang mahusay — и это проигрывает новую тройку. Эта оценка является основным эталонным показателем, который включает в себя большую часть времени и является самым лучшим символом в мире.

Решение, сделанное на ВАЗ 2103, выпущено в начале 1972 года в Тольятти.Хинди содержит матап 2101 и больше практических версий, 2102 новых, доступных.

Gayunpaman, nasa yugto ng paggawa ng «Kopeyka» naging malinaw na kailangan niya ng mas marangyang bersyon — na makakatanggap ng pinabuting hitsura, panloob and pagmamaneho na katangian.

Kasaysayan Pag-unlad Лада 2103 имеет несколько интересных кааламанов… Halimbawa, Fiat 124S уже есть две тысячи лет для того, чтобы купить его.Gayunpaman, дапат Tandaan Тройка на хинди является полной копией итальянской модели. Сделано, в кабалигтаран, дизайн, который имеет разные и покупаемые советские автомобили, поставляемые в Италии, из центра продаж Fiat.

Новая Лада длинных моделей может быть найдена в «Копейке» в соответствии с вашими картами. Kasabay nito, halos ganap na panatili ng huli orihinal na mga propsyon, ngunit nakatanggap ng mas negatibong наклон переднего конца и maramihang хромированного молдинга, naging возможный для того чтобы makamit ang nais na epekto.

Sa pangkalahatan, ито nagkakahalaga ng pagpuna на это kasaganaan хрома на ibinigay mataas на kalagayan ang котсе и может быть ari nito. Как правило, оптика в основном используется, а также в реальном времени с использованием индикатора реверсивного секса.

Украшение, которое можно сделать, имеет декоративное оформление. Приборная панель содержит тахометр с цветовой маркировкой, а также датчик давления масла.

Настоящая аналоговая подсветка, которая освещает приборную панель, центральную консоль и имеет гнездо для монтажа в формате DIN на радио. Установите косметическое зеркало с солнцезащитным козырьком прямо перед собой. Кресло может быть выполнено в удобном для вас месте. Вы можете выделить подлокотник на диване.

Хинди составляет отчет и технический каталог моделей. Кроме того, он имеет смещение гулонга, люминесцентный радиальный гулонг, а также систему с автоматическим зазором вакуумного усилителя.

Для ВАЗ 2103 доступна установка 1,5 литра (75 лаков). Gayunpaman, судя по тому, что нужно сделать, чтобы получить новый двигатель, а также настроить 1,2-литровый двигатель, установленный на модели 2101.

Ограниченный объем и потенциальный расход топлива должен достигаться с ходом поршня, достигающим 80 миль.

Gayunpaman, с другими поставщиками услуг:

• Машина на 1,2 литра с 64-дневной загрузкой (21035).
• Паг-установка 1,3 л (21033). Нагагава имеет мощность 69 лошадиных сил.

Все моторы собраны из механических узлов. Тулак не имеет отношения к тому, что вам нужно.

Alternatibo

Другой поставщик ВАЗ 2103 на производство, производящий модернизированную версию Nito — 2106.

Анонимный обмен на ВАЗ 2103 и ВАЗ 2106?

«Анимация» была выпущена на хинди только в том году, когда вы были в курсе (с полудня 1976 года).

Новая цена может быть получена с помощью:

• Самый дешевый 1,6-литровый двигатель, который может стоить 80 фунтов.
• Решетка пластикового радиатора, выполненная из сексуального материала, сделанная из оптики.
• Направлен на расстояние до фары.
• Другие различные оптические приборы.
• Предупреждение о тревоге.
• Мгновенный доступ к указанному маршруту через крыло.
• Пластиковый бампер.
• Далаванг может быть подключен к радиатору и двигателю.

Мгновенный пассажир

«Классик» это лучший выбор для автомобилистов. Мэрами это развитие Тройки является лучшим котом на территории СССР.Sinakop ния с очень большой макиной, kaakit-akit на disenyo и de-kalidad на интерьере.

Gayunpaman, mayroong noong 2103 mahinang panig… Halimbawa, хинди красивый гласный в конце. Эта проблема заключается в том, чтобы смоделировать продукт. Аркон гулонг, который не имеет значения аркон нг гулонг, является частью нашего мира. Гаюндин, набубулок порога.

Mayroon ding mga reklamo tungkol sa motor.У вас есть простой капитан лабиринта на странице, и система управления нито не работает в любом месте.

Дагдаг Подробная информация о проблемах является конкретной моделью в Интернете, на форуме. Maaari может звонить Макита дун слушать видео и слушать видео в чате в любое время.

Есть ли на рынке

Магазины тройки? Sa pagbebenta maaari kang makahanap ng napakahusay на pag-ayos nga копия, ngunit madalas может kotse на nangangailangan ng a seryosong материал на pamumuhunan и pagpapanumbalik ng katawan и panloob.

Pagsusulit

Первоначальный номер на

«Тройка» является namumukod-танги са гитна ng ng klasikong pamilyang Жигули. Он выполнен с хромированным бампером, решеткой радиатора, патиной, покрытой краской, с глянцевым и лаконичным дизайном.

Оптика ng pag-iilaw ng ulo ay ginawang hiwalay. Ginawa ни в коем случае не может строить карты в соответствии с малайскими правами, а также давать их в харапе, как в прошлом, так и в других странах.

Хинди выглядит как

Салон имеет эргономичную переднюю панель — все элементы управления неудобны для водителя. Материалы, которые используются, являются хорошими и качественными.

На передней панели есть тахометр с минимальной зоной для максимальной мощности двигателя, пати с спидометром. Он может быть использован для бензина, охлаждающей жидкости, топлива двигателя.С помощью манометра вы можете проверить его и стеклоочистителя на nakabukas.

Капсулы-кастрюли торпеды для того, чтобы заправить его быстро, мало пепельницы. Климатическая система является киноконтролем слайдера. Nag-iinit siya panloob на espasyo v malamig na panahon… Tulad нг пункт са karaniwang radio, mayroon itong mahusay na pagtanggap ng tunog and tunog.

Уважаемый харап с полным профилем и службой поддержки, ngunit nagpapataw pa rin и хинди nagbibigay в katawan ng wastong pagkapirmi.На диване, который может стоять и татло, манипулятор, он делает его удобным для использования на подлокотнике.

С кислапом

Литр на двигателе, который поставляется с Тройкой, которую нужно угнать — это дает возможность управлять большим количеством оборотов, пати на Рин и резвый пикап са гитна. Удостоверьтесь, что вы хотите, чтобы они были красивы, чтобы сделать их более удобными для вас, чтобы вы могли их использовать.

Ano pa, ману-манонг paghahatid ipinagmamalaki анг mahusay на paglilinaw нг kalinawan, ngunit анг махабанг paglalakbay с pingga ай медьо nakakabigo.

Пилоты могут летать на пилотных маршрутах на разных маршрутах, а также в начале и в конце лета на расстоянии до 80 километров в радиусе 80 километров. С itaas ng tinukoy na bilis, lilitaw ang pagiging sensitibo sa manibela, kapansin-pansin ang paghikab sa kalsada.

Приостановка действия матаса на кино в любых хинди пантай — всегда на неприятных нотах, без оглядки. Гайунпаман, с большим количеством асфальта, наращивание мощности.

Система подачи заявок nararapat на magkahiwalay на talakayan. Удобный инсульт прено педали нагбибигай-даан са tumpak на pagsukat lakas ng pagpepreno, ngunit капаги это маталим на nalubog, nga gulong не naharang masyadong maaga, на пун нг pagkawala нг контрол са Макина.

Лараван ВАЗ 2103:

Котсе на ВАЗ-2103 и 2106, в котором содержится тао на «татло» и «аниме», может быть больше, чем хинди манифестирует на иностранной модели. С katunayan, парехонг kotse из panlabas на magkatulad са бават isa, и magkakaiba с tuntunin tampok в katawan минимально. Нынче самое главное, что очень важно, это очень удобно, когда речь идет о «татло» и «аним», и о том, что это может быть очень важно, чтобы быть уверенным в себе.

ВАЗ-2103

Этот завод был произведен на Волжском автомобильном заводе в конце 1972-1984 годов. только что рожденный в итальянской модели. В течение десяти лет после запуска ВАЗ-2103 работает всплеск для автомобилистов, которые могут разогнаться до 100 км/ч в течение нескольких секунд. Сия соответствует европейскому стилю и сочетает в себе модели Sobyet Ang Troika, самый динамичный сорт.В общей сложности 12 лет, в общей сложности 1 300 000 моделей в настоящее время, все, что нужно сделать, это много и много страниц. Модель ВАЗ-2103 представляет собой более современную модель ВАЗ-2106.

ВАЗ-2106

Эта модель была разработана для ВАЗ-2103, сделанная на хинди, чтобы продавать и выпускать технический и технический каталоги. «Анимация» не имеет ничего общего с русскими автомобилистами, в полдень 2006 года, начиная с 2006 года, когда эта модель была произведена.Зависит от серии, котсе nilagyan ng apat и liang bilis mekanikal na kahon gamit. Задний привод, который используется на ВАЗ-2106, может достигать 150 км/ч, а не только для водителя, но и для пассажиров. Эта модель дает возможность объединить махихирап на дао (Gitnang uri) в большом количестве.

Замена ВАЗ-2103 на ВАЗ-2106

На хинди это первая модель ВАЗ-2106, которая была выпущена на ВАЗ-2103, а также доступна.Хинди талага. Наслаждайтесь ненавязчивым, который может быть красивым, красивым наслаждением. Кроме того, можно приобрести как ВАЗ-2103, так и ВАЗ-2106:

Заказать модель ВАЗ-2103 с двигателем 1,5 литра, купить ВАЗ-2106 с двигателем 1,6 литра. какой-то самый лучший из двух «аним» может быть очень много, но в то же время разгона «tatlo» очень много.

Tungkol на заводе, фары и решетка радиатора тоже есть.Устройство фары ВАЗ-2106 может быть легко изменено: это может быть очень важно, когда расстояние до дальней фары меньше, чем нужно. Решетка радиатора «анимированная» (сборная модель) выполнена из пластика, на ВАЗ-2103 установлена ​​металлическая решетка радиатора.

Признанный автомобиль ВАЗ-2103 был нанесен на очень простой и хинди комплексный дизайн, и в нем есть небольшая карта с разделительной полосой.И получил дизайн, который можно купить на ВАЗ-2106, но он неизвестен, а полоса на хинди уже известна.

ВАЗ-2103 не имеет сигнализации. Maaari itong mai-install Nang Hiwalay. Нгунит нарорун на сия на ВАЗ-2106.

Другие платежи по телефону. Dahil dito, ibang bilis (это очень важно для модели) при ускорении (sa «tatlo» может иметь большое ускорение).

ВАЗ-2106 подключается к фаре.Другой материал, изготовленный из пластика решетки радиатора.

Панлабы, предназначенные для чтения, делаются в соответствии с правилами, которые вы читаете.

«Тройка» может установить систему сигнализации, которую можно установить сразу. Это «анимация», как будто это произошло.

паано ай иба редуктор ваз 2103 от одного до другого 2106

3), ВАЗ 2103 (передаточное число 4,1), ВАЗ 2106 (передаточное число 3.9).

Угловое передаточное число коробки передач является результирующим переключением между двумя передачами. Хинди может быть очень простым. Содержит шестерню, которая может быть заменена на другую, имеющую важное значение… Halimbawa, марка ВАЗ 2106 1143 4537 имеет большое значение, как сумма: 1143 11 ngipin са передач, 43 ngipin са гулонг; 4537 представляет собой комплект шестерен главной передачи. Самое точное, передаточное число коробки передач, которое имеет общее значение: 4311 = 3.

9. Так, например, было установлено, что установленная коробка передач включена в модельный ряд ВАЗ 21 на заводе-изготовителе. Его katotohanang это очень важно для ваших близких. Кая, может быть, ВАЗ 04, 05 и 07 моделей, не имеющих отношения к другим, имеет коробку передач от той же, что и ранее, и может быть ВАЗ 21063. Коте (объем двигателя 1300 кубических метров) может быть легко установлен, если вы хотите изменить его.коробка передач с передаточное число 3.

9. Кроме того, можно установить высокоскоростной редуктор, который может быть установлен на более высоком уровне. 120 км/ч. Самантала, маркировка ВАЗ 21 на хинди была выбрана для конкретной коробки передач, на которой она стоит, имеет: коробка передач 2101 для ВАЗ 2101, часть, и коробка передач 2103 для ВАЗ на котсе 2103 атбп.

Все, что вам нужно, так это подключение всех моделей коробок передач и парехо. Очень легко, все коробки передач ВАЗ на заводе конструктивно взаимозаменяемы. Ngunit kinakailangang isaalang-alang, как два простых шага, которые обычно используются в модели редуктора и коробки передач. Tingnan natin ang Mga paghihigpit на это. Задний привод, как правило, с задним приводом, как правило, так же, как и коробка передач с другим передаточным отношением.

Катулад на балансе

Конфигурация современной передачи данных. Кая, халимбава, на заводе ВАЗ 2102, который, как правило, с коробкой передач с передаточным числом , передаточным числом 4.44 Современный генератор двойки ВАЗ 2104, как и раньше, с другой коробкой передач, с коробкой передач диаметрально измененный параметр ВАЗ 2106 , 3. 9. Это любханг хинди karaniwan для утилиты sasakyan, ngunit tagagawa ginagabayan ng kanyang sariling mga pagsasalang-alang.

Параллельное время является набором различных моделей. Класик Жигули… С другой стороны, в зависимости от каравана, с другими моделями, может быть и быстро, и быстро. Самакатувид, с большим количеством различных коробок передач. Чтобы выбрать хинди, полный кондиционер для установки может быть установлен, если вы хотите, чтобы он был подключен: с помощью модели редуктора, чтобы установить его.Самая большая коробка передач в своем роде, с другим передаточным числом передач , с большим количеством динамических характеристик, включая спидометр и одометр.

Пагахамбинг ВАЗ

2103 на ВАЗ 2106

Это видео, 2 копии Лады, которую можно разобрать по кругу: 1) салон, 2) салон, 3) машина и били.

ВАЗ

2103 лабан на ВАЗ 2106 Китайская самая мощная Кайса Кей Ваз 2103 или мга плорера 2106

ВАЗ 2103 лабан ВАЗ 2106 … Китайский двигатель ваз 2103 или ваз 2106 ?? Аламин натин нгайон дин.

Halimbawa: полный комплект коробки передач 2102 (4.44), можно установить без 2106 (3.9), спидометр и одометр умножаются на 1. 14, т.е.

F. Коттедж имеет 14% шансов на успех, но очень быстро на 14%. Большая часть имеет многообещающую металлическую прибыль от макины (по крайней мере, в зависимости от того, что было) выше 14%.

Катулад на балансе

В наборе, это обеспечивает плавность хода с помощью дроссельной заслонки, динамику ускорения. Это самое быстрое, что может быть использовано в качестве терминала, который может быть использован в качестве основного оборудования: его можно использовать с коробкой передач 4,44, что позволяет быстро увеличить скорость до 120 км / ч в прямом направлении (ika-apat) на механизме . Макина хангганг 4400 об/мин. Коленчатый вал, коленчатый вал и коробка передач 3.9 пунктов в несколько раз, 3900 оборотов в минуту только в прошлом.

Работает на скорости 3900 об/мин. , Макина с объемом 1200 см3, имеет большой крутящий момент или, с небольшим запасом, легко. Кая, этот термин более гибок в контексте, который он использует, когда речь идет о двух двигателях, коробках передач с большим передаточным числом и передаточным числом .

Gayunpaman, передаточное отношение редуктора с большим передаточным числом передач имеет пропорциональную передачу на машине.Чтобы установить спидометр и одометр, вы должны установить коробку передач с редуктором заднего моста. Бабала! Привод спидометра может быть заменен на простую перестановку, а также на шестерню, имеющую набор (номер в каталоге 210 170 21 58), который включает в себя привод, выходной вал коробки передач.

Полноприводный автомобиль Сасакиана Полный привод Сасакиана, который часто используется и может быть использован в парехо.Вы можете установить коробку передач с различными передаточными числами передач. Kadalasan nangyayari это dahil са kakulangan нг может katuturang kaalaman с taong nakikibahagi са pag-aayos нг kotse. Это может быть kotse на nag-aayos нг kotse nang mag-isa, и хинди sanay на maggagawa с serbisyo ng kotse на nagbibigay ng serbisyo са населения, чтобы палитан ang unit.

Установка с полным приводом, установленная на коробке передач с передаточным числом передач , как и прежде, может использоваться в любой другой трансмиссии. Нормальный, который может управляться с помощью блокировки, может быть активирована блокировка блокировки с помощью gitna… Этот катотоханан является каугалийским, который делает его управляемым. передаточное отношение коробки передач. Простая, простая установка среднего значения для ступенчатой ​​передачи для передачи передаточного числа коробки передач в сумме: 1.Сделайте свой выбор в пользу того, что вы можете носить сандалии, чтобы сделать их более приятными. Поддержите языки Toyota Camry Языки машины являются важными элементами, которые непосредственно связаны с вашим устройством. Kung wala siya napapanahong pagpapalit sasakyan является большим и большим количеством и mahirap. Toyota Camry V50, как и другие автомобили, имеющие несколько видов, не имеет большого количества языков, и ни один из них не работает…

Лучшая отечественная промышленность, построенная в середине 1972 года, производилась на автомобилях Жигули — ВАЗ-2103, а также имеет более высокие характеристики, связанные с родом из Китая. Itinuring ng maraming maramyan ang kotse na ito bilang isang ganap na go, komportable на высокоскоростной модели.

Для разных запретов, ВАЗ-21035 и ВАЗ-21033 установлены с 1,3-литровым двигателем, который уже был встроен в канал.ВАЗ-21011 имеет 69-кратный пробег, или может быть заменен на другой, с более чем 64-кратным пробегом в течение 64 лет… Комплект поставки на шасси ВАЗ-2103 от ВАЗ -2101 напакалаки. У вас есть бесплатный водитель на 15 миллиметре, город, человек, который управляет хедлайнером, висит на вершине, в конце, на панели инструментов, на панели инструментов больше, чем у других, светится тахометр и тахометр. орасан.

ВАЗ-2106 «Жигули»

Тулад для ВАЗ-2106, полдень 1976 года, без «анимации» был использован для продажи, но не имеет никакого отношения к этой модели. Лучший волшебник для всех автомобилистов Uniong Sobyet… «Анимация», имеющая такой же вид на ВАЗ-2106, как два 5-местных автомобиля с большим кузовом с «седаном» на больших колесах, имеет традиционную компоновку.

Кроме того, в конце концов, эта модель включает в себя лучшие модели Волжского автомобильного завода. На автомобиле ВАЗ-2106 является последней копией настоящего ВАЗ-2103.

Для того, чтобы узнать, что это за другой запрет, binigyan siya ng mas kagalang-galang на Pangalan / Lada 1300SL / Lada 1600 / Lada Junior / Lada 1500L /.

Для внутренней части салона, выполненной с использованием манипулятора на канале, традиционного на разных языках, на котором нет ни одного автомобиля на ВАЗ-21066.

Хинди включает в себя «капатид», ВАЗ-2106, который изначально был похож на маленькую модель двигателя, удобный салон, содержащий много или хинди, удобный и удобный в использовании. Тахометр устанавливается на панели инструментов.

На кузове ВАЗ-2106 нанесены хромированные молдинги, выполненные из блестящего металла.Мая-майя, современный дизайн с четырьмя спицами, и решетка радиатора, украшенная закругленными краями.

Ноября 2001 года, эта модель была произведена на хинди, изготовителем АВТОВАЗа, который был запущен в производство на заводе «РосЛада» и «ИжМаш».

Kung wala ka sariling kotse, at siguradong kakailanganin mo ng pampasaherong transportasyon papuntang Penza.

Технический каталог ВАЗ-2103 / ВАЗ-2106:

	2103, 21033, 21035	2106, 21061, 21063
Mga taon ng pagpapalaya	1972 – 1983, 1977 – 1983, 1972 – 1983	1976-2001, 1976-2006, 1976-1993
Размеры (Д х Ш х В), мм	4116 х 1611 х 1440	4166 х 1611 х 1440
Колесная база, мм	2424	2424
Uri ng katawan	4-местный седан	4-местный седан
Двойной и задний цилиндр	Р4	Р4
Даминг Макина, л	1.5, 1,295, 1,2	1.600, 1.452, 1.300
Тимбанг нг Бангкета, к	НД, 965	НД
Буонгтимбанг, кг	НД, 1430	НД, 1035, 1045
КПП	балахибо.	балахибо. 4 в 5-билис
Lakas ng makina, hp kasama. , сб об/мин	72/5600, 69/5600, 64/5600	75/5400, 72/5600, 64/5600 (75/5400)
Пинакаматаас на металликанг кувинтас, Nm	НД	НД
uring pagmamaneho	4×2, ликуран	4×2, ликуран
Уведомление о вызове	Касангкапан нг уод	В комплекте с
Система снабжения	силид на карбюратор	силид на карбюратор
Система безопасности	барабан са харап и ликод	барабан са харап и ликод
Подвеска на шаре	Двойной поперечный рычаг	Двойной поперечный рычаг
Ликод подвеска	Спиральная пружина	Спиральная пружина
сцепление	—	—
Угловая динамика разгона 0-100 км/ч, с	НД, 143	НД, 150, 152
Пинакаматаас-на-билис, км	Северная Дакота, Северная Дакота, 21	НД, НД, 17. 5
Расход топлива на 100 км, л	8,3 (АИ-92)	7,7/10,5/10,7 (АИ-92)

8 Решения для высокопроизводительных редукторов, о которых вы, возможно, не знали

Почему высокий коэффициент?

Если вы когда-нибудь ездили на велосипеде с возможностью переключения передач, то вы понимаете основные преимущества более высокого передаточного числа в приводе тренироваться. Если вы едете по ровной дороге, низкое передаточное число приведет к максимальная скорость при минимуме усилий.Когда дорога приходит на склоне вам может потребоваться переключить передачу на более высокое передаточное число, которое позволяет преодолеть дополнительную нагрузку, вызванную наклоном дороги.

Те же рассуждения применимы к производству. Если вы используете высокий редуктор, вы можете управлять машиной с двигателем меньшего размера. Этот снижает стоимость привода, а также позволяет экономичная машина для конечного пользователя, так как меньший двигатель потребляет меньше энергии. Меньшее передаточное число позволит увеличить скорость, но потребует больший крутящий момент от двигателя.

Наши решения

Nabtesco понимает преимущества широкого ассортимента продукции редукторов с различными передаточными числами. Робот или позиционер обычно требуют высокого крутящего момента, низкой скорости привода. Реечный или ременной привод конструкции обычно требуется коробка передач с более высокой скоростью и меньшим крутящим моментом. Мы иметь диапазон соотношений от 11:1 до 400:1 и выше, чтобы приспособить ваши требования к диску.

Шестеренчатый редуктор серии RV-N

Наш стандартный продукт обычно использует циклоидальную шестерню и умножает его на ступень цилиндрического зубчатого колеса.Это позволяет нам сохранять внешние размеры редуктора те же, с небольшими отличиями внутри продукта, что позволяет легко производить различные соотношения с минимальные изменения в нашем продукте. Он также позволяет использовать некоторые самые высокие коэффициенты на рынке в очень маленьком конверте.

Что у нас есть

Если вы ищете передаточное отношение выше, чем то, что есть в наших каталогах, большинство клиентов добавляют еще один редуктор, чтобы увеличить это значение. Это хорошо работает, но также увеличивает размер дизайна и конечную стоимость для нашего клиента.Таким образом, мы придумываем решения с еще более высоким коэффициентом полезного действия для этих приложений. Большинство из них не опубликовано в наших каталогах, и мы храним ограниченный запас этих продуктов, поэтому, пожалуйста, свяжитесь с вашим дистрибьютором, чтобы узнать о наличии.

Так как эти продукты не опубликованы в наших каталогах, мы включая некоторые из них ниже, чтобы вы больше знали о наших возможностях. Мы продолжаем расширять эти дизайны, поэтому, если вы не видите, что вам нужно, пожалуйста, свяжитесь с нами для получения дополнительной информации.

Примеры высокого соотношения:

90231

	Серия C (полый вал)
Модель	Передаточное отношение	Допустимый момент ускорения
32007	378,07: 1	7840 Нм
500C-400,04	400,04: 1	12250 Нм
900C-203,98	203,98: 1	22050 Нм
1200C-201	201: 1	29 400 нм
	N Series (твердый вал)
модель	Коэффициент	Допустимый ускоренный крутящий момент
380N-261. 66	261.66: 1	9310 Нм
500N-313	313: 1	12250 Нм
700N-302,05	302,05: 1	17500 Нм
900N-316,71	316,71: 1	22 500 Нм

Будьте в курсе

Не пропустите анонсы новых продуктов, статьи и другие новости Nabtesco. Не забудьте подписаться на нас в LinkedIn и Twitter, чтобы оставаться в курсе.

Как рассчитать передаточное число – x-engineer.org

Шестерни являются жизненно важными компонентами машин, робототехники, транспортных средств, аэрокосмической продукции и так далее. Наверное, все, что движется, в каждой машине есть хотя бы одна передача.

Самое простое применение — редуктор . Это машина, оборудование, которое преобразует входную скорость и крутящий момент в выходную скорость и крутящий момент. Под преобразованием мы подразумеваем усиление или уменьшение . Уровень трансформации задается передаточным числом .

Редуктор представляет собой коробку передач, имеющую только одну передачу. Передаточное число получается путем зацепления двух цилиндрических шестерен .

Изображение: анимация зубчатого редуктора (нажмите на изображение, чтобы увидеть анимацию)

Зубчатый редуктор обычно используется в качестве устройства усилителя крутящего момента . Например, вам нужно привести в действие гидравлический насос, которому требуется большой крутящий момент. Ваш источник энергии, скажем, электродвигатель. Между мотором и насосом укладываем шестеренчатый редуктор.

Как рассчитать передаточное число?

Если вам необходимо увеличить крутящий момент двигателя в 3 раза, вам понадобится редуктор с передаточным числом 3,0 . Чтобы рассчитать передаточное число двух зацепленных шестерен, нам нужно знать либо:

• количество зубьев обеих входных и выходных шестерен
• базовый диаметр или радиус обеих входных и выходных шестерен

Изображение: Схема сил зубчатого зацепления

В таблице ниже приведены все физические значения, которые мы собираемся использовать в наших расчетах. Со знаком вопроса (?) у нас есть все переменные, которые нам нужно вычислить.

Переменная	Описание		Unit 4
\ [z_ {in} \]	Количество зубов ввода 3	16	16	16	16	16	16	16	16	16
\[z_{OUT}\]	число зубьев выходной шестерни	24	–
\[r_{IN}\] 2 51 29 радиус входной шестерни 80		мм	мм
\ [R_ {OUT} \]	Базовый радиус выходной передачи	120	мм
\ [I \]	Коэффициент передачи	?	—	—
\ [tq_ {in} \]	Входной крутящий момент	250	NM
\ [TQ_ {OUT} \]	Выходной крутящий момент	?	нм
\ [\ omage_ {in} \]	входной (вращательный) скорость	1500	RPM
\ [\ omega_ {Out} \]	Выходной (вращательный) скорость	?	об/мин
\[F_{t}\]	контактное (касательное) усилие	(нет необходимости)	Н
\[v_{t}}\ 9061 скорость (v_{t2)5]	(не нужно)	м/с

Под входом мы понимаем источник питания, в нашем случае это может быть электродвигатель. Под выходом мы подразумеваем, куда подается мощность (например, гидравлический насос).

Передаточное число i можно рассчитать двумя способами:

• как отношение числа зубьев выходной шестерни к числу зубьев входной шестерни

\[i=\frac{z_{ OUT}}{z_{IN}}\] ​​

• как отношение между радиусом основания выходной шестерни и радиусом основания входной шестерни

\[i=\frac{r_{OUT}}{r_{IN }}\]

Базовый радиус измеряется от центра вращения шестерни до точки касания зубьев.Тот же результат получается при использовании внешнего радиуса, который находится от центра шестерни до вершины зубьев.

Заменив математические выражения реальным числом зубьев и радиусом, получим передаточное число i :

\[ \begin{equation*} \begin{split}
i &= \frac{z_{ OUT}}{z_{IN}} &= \frac{24}{16} &= 1,5\\
i &= \frac{r_{OUT}}{r_{IN}} &= \frac{120}{ 80} &= 1.5
\end{split} \end{equation*} \]

Соотношение между выходным крутящим моментом и входным крутящим моментом следующее:

\[ \begin{equation*} \begin{split}
Tq_ {OUT} = i \cdot Tq_{IN}
\end{split} \end{equation*} \]

Редуктор будет увеличивать входной крутящий момент в число раз, равное передаточному числу:

\[ \begin{ уравнение*} \begin{split}
Tq_{OUT} = 1. 5 \cdot 250 = 375 \text{ Нм}
\end{split} \end{equation*} \]

Соотношение между выходной скоростью и входной скоростью следующее:

\[ \begin{equation*} \ begin{split}
\omega_{OUT} = \frac{\omega_{IN}}{i}
\end{split} \end{equation*} \]

Редуктор снизит входную скорость в несколько раз равно передаточному числу:

\[ \begin{equation*} \begin{split}
\omega_{OUT} = \frac{1500}{1.5} = 1000 \text{ об/мин}
\end{split} \end {equation*} \]

Теперь мы продемонстрируем, почему значение выходного крутящего момента равно входному крутящему моменту, умноженному на передаточное число.Кто придумал эту формулу?

В месте контакта между зубьями шестерен действует тангенциальная сила. Эта тангенциальная сила может быть рассчитана функцией входной шестерни и функцией выходной шестерни.

Мы знаем, что крутящий момент – это произведение приложенной силы на длину плеча рычага. В нашем случае сила — это тангенциальная сила между зубьями, а плечо рычага — радиус шестерни.

\[ \begin{equation*} \begin{split}
Tq_{in} = r_{IN} \cdot F_{t}\\
\end{split} \end{equation*} \]

Отсюда мы извлеките тангенциальную силу:

\[ \begin{equation*} \begin{split}
F_{t} = \frac{Tq_{IN}}{r_{IN}}
\end{split} \end{equation* } \]

Та же сила приложена к выходной шестерне:

\[ \begin{equation*} \begin{split}
F_{t} = \frac{Tq_{OUT}}{r_{OUT}}
\ end{split} \end{equation*} \]

Объединяя два математических выражения касательной силы, получаем:

\[ \begin{equation*} \begin{split}
\frac{Tq_{OUT} }{r_{OUT}} &= \frac{Tq_{IN}}{r_{IN}}\\
Tq_{OUT} &= \frac{r_{OUT}}{r_{IN}} \cdot Tq_{ IN}\\
Tq_{OUT} &= i \cdot Tq_{IN}
\end{split} \end{equation*} \]

Теперь давайте продемонстрируем влияние передаточного числа на выходную скорость.Мы используем то же изображение, что и выше, но с обозначениями скорости вместо сил.

Изображения: Схема скоростей зацепления зубчатых колес

Тангенциальная скорость одинакова в точке контакта двух зубчатых колес. В качестве тангенциальной силы мы можем записать функцию тангенциальной скорости входной и выходной шестерни:

Мы знаем, что тангенциальная скорость — это произведение радиуса на скорость вращения.

\[ \begin{equation*} \begin{split}
v_{t} = \omega_{IN} \cdot r_{IN}
\end{split} \end{equation*} \]

Та же скорость применяется к выходной шестерне:

\[ \begin{equation*} \begin{split}
v_{t} = \omega_{OUT} \cdot r_{OUT}
\end{split} \end{equation*} \ ]

Соединяя два математических выражения тангенциальной скорости, мы получаем:

\[ \begin{equation*} \begin{split}
\omega_{OUT} \cdot r_{OUT} &=\omega_{IN} \cdot r_{IN}\\
\omega_{OUT} &= \frac{r_{IN}}{r_{OUT}} \cdot \omega_{IN}\\
\omega_{OUT} &= \frac{ \omega_{IN}}{i}
\end{split} \end{equation*} \]

К концу этого урока вы должны знать, как рассчитать функцию передаточного числа шестерен, а также эффект шестерни соотношение крутящего момента и скорости.

Если у вас есть какие-либо вопросы или замечания относительно этого урока, пожалуйста, используйте форму комментариев ниже.
