Плохо заводится на холодную карбюраторный ваз 2109

С наступлением зимы, большинство карбюраторных машин приносит своим владельцам хлопоты. Не исключением являются и карбюраторный ваз 2109, которые плохо заводятся на холодную. Причин такого пуска может быть множество. В этой статье будут рассмотрены самые распространенные причины почему на холодную плохо заводится карбюраторный ваз 2109.

Содержание статьи

Не правильный пуск двигателя ВАЗ 2109

Перед тем, как делать определенные выводы, необходимо убедиться в том, что водитель правильно выполняет требования по запуску холодного двигателя. Для этих целей карбюраторные двигатели имеют привод ручного управления дроссельной заслонкой. Без использования этого механизма, запустить машину, особенно в холодное время, довольно проблематично.

Заводить движок нужно в следующей последовательности:

Открыть капот и подкачать топливо ручной педалью бензонасоса
Вытащить рукоятку управления воздушной заслонкой на себя
Подкачать бензин в коллектор педалью акселератора
Не нажимая педали газа, запустить двигатель

С первого раза завести мотор может и не получиться. Но со второго раза должно. Также нужно заострить внимание на накачку бензина педалью газа. Тут главное не переусердствовать, иначе можно залить свечи и тогда двигатель точно не запустится. Если это все-таки произошло, и машина не завелась, то выжмите педаль до упора, включите стартер и, пока она вращается, медленно отпускайте педаль газа.

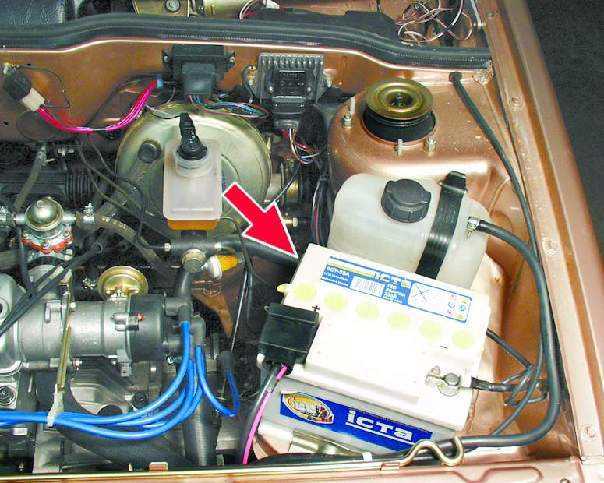

Плохо крутит стартер на холодную ВАЗ 2109

Это одна из самых основных причин плохого пуска лады. Здесь есть две стороны: стартер подклинивает или замерз аккумулятор. Если с первым случаем все понятно, то второй требует особого внимания.

При сильных морозах, АКБ рекомендуется заносить в дом и ставить на зарядку, тогда проблемы с пуском останутся позади. Но если этого не сделать, то задача может усложниться. Для запуска понадобится включить ближний свет на некоторое время – это разогреет электролит. После этого, можно пробовать включать стартер не более чем на 3 секунды. Каждая новая попытка запустить мотор должна сопровождаться паузами в 30 секунд, 1 минуту и 2 минуты. В противном случае, аккумулятор сядет до конца и вместо поездки придется ждать, пока аккумулятор зарядится.

Загустевшее масло

Если летом можно заливать масло с меньшей вязкостью или 20w40, то в сильные морозы оно замерзает. Провернуть коленчатый вал с замерзшим маслом становится очень трудно, поэтому производитель рекомендует лить на зиму моторные масла с вязкостью 5w40.

Другой вариант решения этой проблемы – применение предпусковых подогревателей, которые включаются в сеть 220 В и подогревают тосол. За счет теплопередачи металлических частей двигателя ВАЗ 2109 карбюратор, масло становится жиже, и мотор может спокойно работать даже в сильные морозы.

Неверно выставлен угол опережения зажигания

Если ВАЗ 2109 плохо заводится не только на холодную, но и на горячую, то проблема может коснуться системы зажигания. Неправильный угол опережения ухудшает пусковые свойства, из-за чего запуск становится проблематичным.

Обычно, проблемы запуска наблюдаются при позднем зажигании. В этом случае, можно заметить черный дым из выхлопной трубы, электроды свечей покрываются черным нагаром, а в глушителе слышны хлопки при нажатии на педаль акселератора. Можно попробовать повернуть трамблер на несколько градусов или отрегулировать зажигание с нуля. Проблема должна исчезнуть.

Однако слишком ранний угол приводит к:

Детонаци;
Перегреву двигателя;
Обеднению смеси.

Проблемы системы питания двигателя ВАЗ

В первую очередь, нужно проверить воздушный и топливные фильтра. Если они сильно загрязнены, двигатель плохо заводится на холодную. Конструкция девятки предусматривает два топливных фильтра, расположенных под капотом и машиной и один воздушный. Если они целые, то проверяем работу бензонасоса.

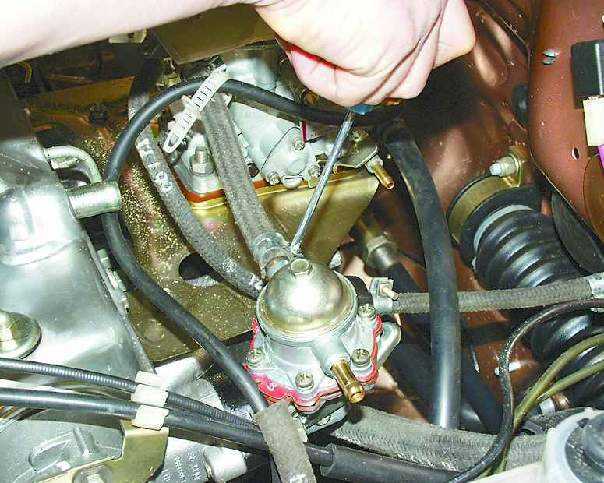

Попробуйте накачать бензин ручным приводом. Если он закачивается плохо, то неисправность кроется в топливном насосе.

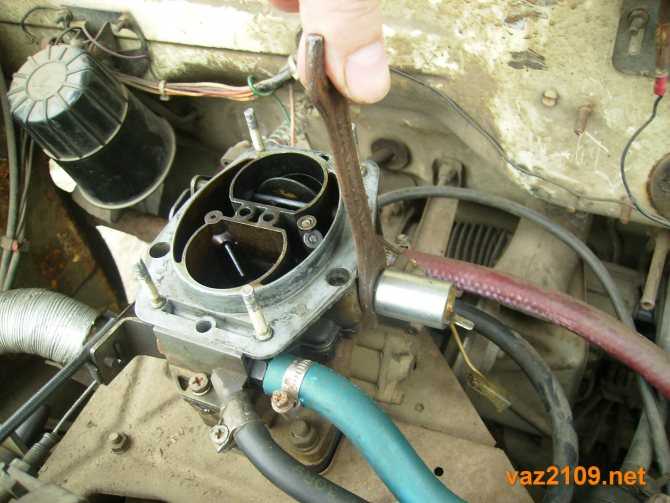

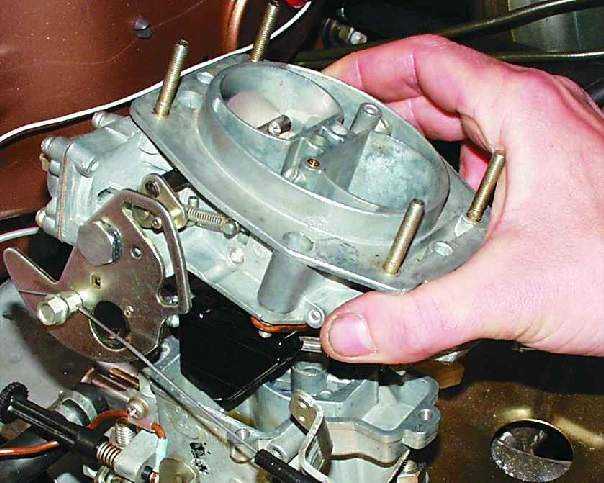

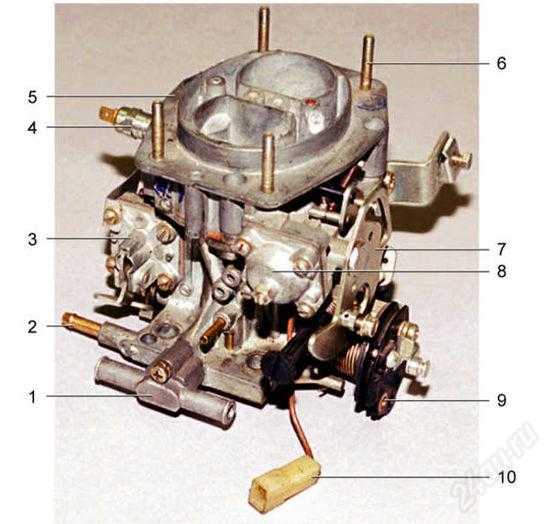

Следующий на очереди – карбюратор. Неправильная регулировка может привести к тому, машина будет плохо заводиться на холодную. Обороты холостого хода не должны превышать 900 и опускаться ниже 700. Нагар на свечах зажигания недопустим. В противном случае, агрегат нуждается в грамотной настройке.

Газораспределительный механизм

Последнее – это клапана. Перед тем, как настраивать карбюратор, необходимо проверить зазоры в клапанном механизме. Делается это на холодном двигателе, так как металл при нагреве расширяется.

Зазоры должны составлять
У впускного 0,2 миллиметра	У выпускного 0,35 миллиметра

Нарушение в зазорах ухудшает компрессию. В этом случае теряется не только мощность, но и ухудшаются пусковые свойства автомобиля.

Это основные причины того, почему плохо заводится на холодную ВАЗ 2109. Если ни один из этих советов не помог, то лучше обратиться к специалистам.

Так же будет интересно

27.09.2022

Прокат автомобилей без водителя представляет собой процесс сдачи авто на определенный промежуток времени,. ..

Далее 22.09.2022

Гидравлический насос — это самое что ни на есть, сердце всей крановой системы. Такие параметры как…

Далее 14.09.2022

Перед тем, как приступать к выбору грузового автомобиля необходимо определится, для каких целей вы его…

Далее 18.08.2022

При выборе шин для мотоцикла руководствоваться принципом — брать самое дорогое и раскрученное ни в коем…

Плохо заводится на горячую ВАЗ 2109 карбюратор

В чем причина того, что ВАЗ-2109 не заводится на горячую? Ведь многие не слишком сведущие водители начинают прокручивать стартером, садится аккумулятор, ничего этим не добившись. Ведь если мотор исправен, то он сможет завестись с полуоборота.

Содержание

Полезные рекомендации
Почему не заводится на горячую ВАЗ-2109
Как заставить двигатель заводиться в нагретом состоянии
Почему глохнет горячий двигатель
Если карбюратор начинает глохнуть на холостых оборотах
Lada-forum.ru
Не заводится с горячим двигателем (Карбюра.
Спасибо Не нравится diesel 29 Авг 2006
Спасибо Не нравится Izverg 29 Авг 2006
Спасибо Не нравится Сергей 29 Авг 2006
Спасибо Не нравится Protva 29 Авг 2006
Спасибо Не нравится diesel 29 Авг 2006
Спасибо Не нравится diesel 29 Авг 2006

Спасибо Не нравится Сергей 30 Авг 2006
Спасибо Не нравится Dimok17 30 Авг 2006
Спасибо Не нравится Алекс_34 30 Авг 2006
Спасибо Не нравится Сергей 30 Авг 2006
Спасибо Не нравится Алекс_34 30 Авг 2006
Спасибо Не нравится Сергей 30 Авг 2006
Спасибо Не нравится Protva 30 Авг 2006
Спасибо Не нравится Alexandr 30 Авг 2006
Спасибо Не нравится Алекс_34 30 Авг 2006
Спасибо Не нравится diesel 30 Авг 2006
Спасибо Не нравится Сергей 30 Авг 2006
Спасибо Не нравится diesel 30 Авг 2006
Сообщества › ВАЗ: Ремонт и Доработка › Форум › не заводиться на горячую ваз 2109 карбюратор
Почему ВАЗ 2109 (Карбюратор) не заводится на горячую
Полезные рекомендации
Пошаговая инструкция
Горячий карбюраторный двигатель автомобиля не запускается

Полезные рекомендации

Если никак не получается завести карбюраторный двигатель, необходимо попытаться выполнить следующие действия:

поднять капот и произвести визуальный осмотр карбюратора;

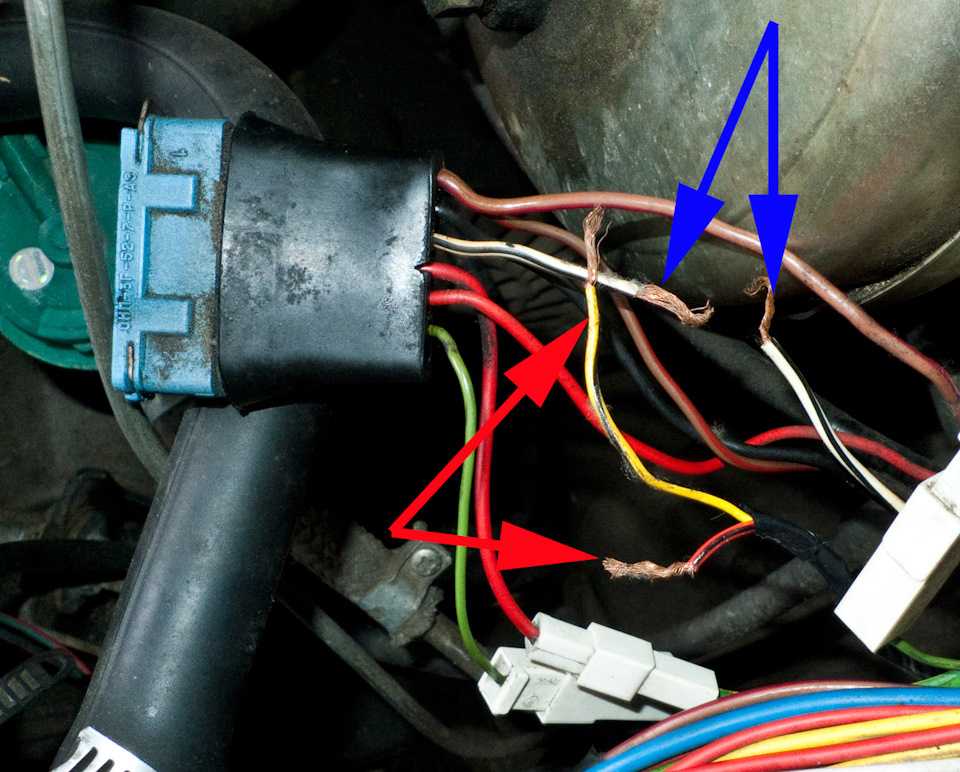

проверить надежность крепления всех клемм, проводков. Ведь иногда проблема в отошедшей клемме, следовательно, не проверив ее, ремонту подвергается весь карбюратор. Финансовые затраты вырастают в разы;
иногда причиной плохого заведения автомобиля становится перегрев бензонасоса. Если он слишком горячий, то скоро может выйти из строя, и лучше приобрести и установить новый;
в это же время необходимо оценить работу фильтров масляных.

Почему не заводится на горячую ВАЗ-2109

При работе двигателя через карбюратор проходит немалое количество воздуха, при этом его охлаждая. Аналогично происходит с бензином. Получается, что при работе двигателя карбюратор разогрет гораздо меньше самого двигателя. Такое соотношение температур остается неизменным до момента остановки работы двигателя. Как только двигатель прекратил свою работу, карбюратор начинает нагреваться от раскалившегося корпуса двигателя.

Так как нет воздушного потока, карбюратор забирает температуру у двигателя за очень короткий промежуток времени. В то же время некоторое количество бензина, которое осталось в поплавковой камере, благодаря высокой температуре интенсивно испаряется, при этом происходит заполнение впускного коллектора, воздушного фильтра и самого карбюратора. В самой поплавковой камере ничего не остается, зато в топливной системе образуются газовые пробки.

Дальнейшее развитие событий зависит от времени остановки двигателя и от температуры окружающей среды. Если время остановки от 5 до 30 минут и происходит запуск двигателя, то камеры сгорания получат переобогащенную топливными парами смесь. В итоге нарушается консистенция, сухие свечи заливаются топливом. Мы добрались до главной причины плохого запуска двигателя.

Как заставить двигатель заводиться в нагретом состоянии

Имеется алгоритм, следуя которому можно добиться запуска двигателя на горячую. На холодную, без нажатия педали газа, машина плохо заводится. А при запуске горячего двигателя нужно выжать педаль газа наполовину или полностью, что зависит от проблемы и самого карбюратора. Слишком часто нажимать на газ не рекомендуется, потому что есть риск еще сильнее раскачать ситуацию и залить двигатель. Нужно несколько раз погазовать и продолжить движение.

Почему глохнет горячий двигатель

Ситуация, когда машина глохнет на ходу, еще менее приятная. Что нужно сделать?

Проверяется, как ведет себя датчик Холла на карбюраторе. Этот датчик удерживают на трамблере два болта. Нужно открутить крепления и поменять старый датчик на новый. Потом собрать все обратно и проверить, как работает карбюратор.

Разобраться, какова текущая работоспособность коммутатора.
Заменить обе запчасти по необходимости.
Продуть топливные трубки. Если они испорчены, их необходимо срочно заменить.
Нужно отыскать ремень ГРМ, снять его, оценить состояние зубцов. Если обнаружили, что они стесаны, поменять ремень.
Если не найдена причина при визуальном осмотре контактов, трубок и других компонентов, придется разобрать карбюратор.
Регулировкой карбюратора пусть займется проверенный карбюраторщик. Неплохо пройти полноценную диагностику в автосервисе.

Если карбюратор начинает глохнуть на холостых оборотах

Эта ситуация часто встречается в карбюраторных авто ВАЗ-2109. Своими руками можно сделать следующее:

замена иглы;
прочистка жиклеров в электромагнитном клапане;
замена датчика холостого хода при обнаружении неисправности в нем;
иногда происходит залипание игольчатого клапана. Есть народный действенный метод. Если карбюратор не хочет заводиться на горячую, на клапан надевается пружинка;

проверяется блок управления электроклапаном, проводка. И тогда авто заведется.

Если обратиться за советом к опытному карбюраторщику, он, исходя из своей практики, обязательно сообщит, что, тщательно осмотрев агрегаты автомобиля и заменив изношенные и поврежденные элементы карбюратора, возвращается их прежняя функциональность. И тогда автомобиль заведется без проблем – хоть на горячую, хоть на холодную.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Lada-forum.ru

Не заводится с горячим двигателем (Карбюра.

Спасибо
Не нравится

diesel 29 Авг 2006

Спасибо
Не нравится

Izverg 29 Авг 2006

Суть проблемы: ВАЗ 2109 заводится с полоборота, еду нормально, никаких рывков и троений ну вообщем все толково, проезжаю минут 25-30, глушу, через несколько минут пытаюсь никакого эффекта. Стартер крутит а двигатель не заводится. Если быстро нажимать на педаль газа то слышно что двигатель начинает подхватывать но всеравно не заводится. двигатель 96 года ездил около 30тыс км. Подозреваю что дело в перегреве карбюратора и образованию пробки из паров бензина. Карб Солекс.
Если кто сталкивался с подобным, просветите новичка.

Для начала глянь, свечи сухие или мокрые после заводок, если сухие тащи карбюратор спецам, самому в нем оч сложно разобраться 😉

Спасибо

Не нравится

Сергей 29 Авг 2006

Харькову привет, я на половину от туда Во первых смотри бензаносос, если горячий, то меняй, а во вторых может игла залипать. Всему виноват карбюратор.
Смотри еще тут:
http://lada-forum.ru. showtopic=3216
http://lada-forum.ru. showtopic=3324
http://lada-forum.

ru. showtopic=3196

Спасибо
Не нравится

Protva 29 Авг 2006

Если кто сталкивался с подобным, просветите новичка.

Вопрос. А как заводишся? Не пробовал перед заводкой нажать газ до упора и не отпуская педали заводить? Как схватит, сразу педаль отпустить. Бывает, что при очень плохом бензине, такая проблема возникает.

Спасибо
Не нравится

diesel 29 Авг 2006

Спасибо
Не нравится

diesel 29 Авг 2006

Спасибо
Не нравится

Сергей 30 Авг 2006

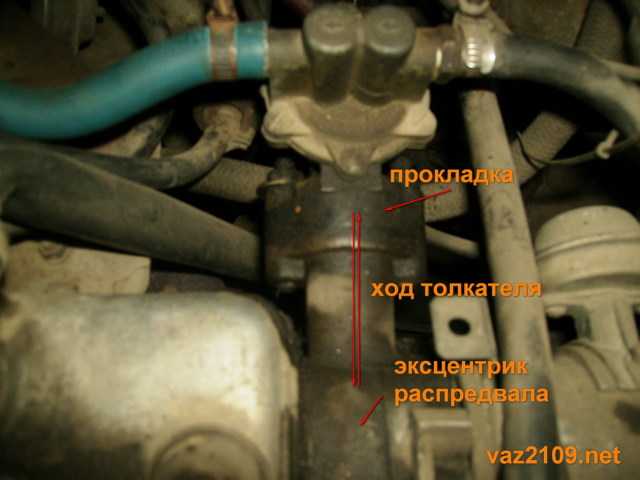

А вот бензонасос действительно греется градусов до 60 (долго руку не подержишь). Это нормально или не? И чем может быть вызвано?

Это значит что бензонасосу хана скоро совсем будет. Поэтому у тебя такое и происходит. Заменяй. Он не должен быть горячий.

to Izverg: свечи мокрые
И еще говорят что помогает замена эбонитовой прокладки между впускным колектором и карбом на фторопластовую.

По поводу свечей, это ты сам залил их, года долго газовал при попытке завода. Так больше не делай
Насчет прокладки не знаю, я всегда ставил ебонитовую

Спасибо
Не нравится

Dimok17 30 Авг 2006

Спасибо
Не нравится

Алекс_34 30 Авг 2006

Спасибо
Не нравится

Сергей 30 Авг 2006

Про тряпочку — это ильно Я б до этого не допер бы

Спасибо

Не нравится

Алекс_34 30 Авг 2006

Про тряпочку — это ильно Я б до этого не допер бы

Глумишься? А это метод все тех же южных дедов-колдунов.

Спасибо
Не нравится

Сергей 30 Авг 2006

Глумишься? А это метод все тех же южных дедов-колдунов.

Да нет, не глумлюсь, я серьезно б до этого даже не додумался бы. Наоборот буду знать

Спасибо
Не нравится

Protva 30 Авг 2006

Спасибо
Не нравится

Alexandr 30 Авг 2006

Спасибо
Не нравится

Алекс_34 30 Авг 2006

2Zbugz: Да ты чего друг, я даже девушку свою научил куда надо класть тряпочку, и сколько ждать ))) правда она заводится, но не едет 🙁

Спасибо
Не нравится

diesel 30 Авг 2006

1. выстави зазоры в свечах , и почисть их сначала (шётка по металу рулит в этом отношении)
2. Если у тя БН Дазовский — поменяй на ПЕКАРовский — у них решена проблема перегрева путём своей конструкции и использовании др. метала
3. При заводке надави на педаль газа

Зазор проверял несколько раз, все нормально. Свечи чистые, стоят бошовские с кадмиевым электродом.

Причастность б/насоса к этой проблеме определяется просто: перед пуском на горячую положи на бензонасос тряпку сложенную в несколько раз и смоченную водой. Жди 3 мин (охлаждай), пробуй заводить. Не завелась- бензонасос не первопричина.
В другой раз попробуй как народ советует: перед пуском на горячую плавно газ до пола, держи и заводи. Так обычно заводят когда переливает карб.
Плюс состояние свечей, возд.фильтра.

Пробовал с тряпкой еще неделю назад не помогает. Воздушный фильтр недавно менял.

Спасибо
Не нравится

Сергей 30 Авг 2006

Кх, кх На какое место ты там научил класть ? Ухехе, девушка зводиться, но не едет ?
(ШюТка )

Спасибо
Не нравится

diesel 30 Авг 2006

Посмотри еще есть ли искра при неудачных попытках. Может что с замком зажигания или сигнализацией.

Искра есть на всех свечах. Когда проверял она завелась на 3 свечах, хотя до этого на 4 не хотела, что за хрень

Сообщества › ВАЗ: Ремонт и Доработка › Форум › не заводиться на горячую ваз 2109 карбюратор

еще раз пишу о этой проблеме меня уже уже она достала…на холодную заводиться с пол рывка…а когда ездиш и прогреется хотя бы до ста…и её заглушить то через мин 5 можно завести…а если мин через 15 20…все приходиться крутить долго…и долго…стартер аж становиться жалко…чувствую скоро згорит…блин…(((…в сервис обращаюсь там ваще …чушь какую то несут типа прочистить надо продуть…типа бензин греется…нет хороших специалистов…спасайте …кто что знает…подскажите(

у меня на карбюраторной восьмерке так же было. Заводится только с тапкой в пол. Думаю дело в бензине

я уже заеб…я лить бенз со всяких заправок…толку нет…все так же(

Тоже с наступлением жары стала не сразу схватывать на горячую, зажигание нехочется крутить (пораньше) думаю пальцы зазвенят, попробовал сегодня (как парни пишут) с педалью в пол завести, нормально…

Именно топливо !
и именно педаль в пол !

Что касаемо менять разные АЗС. то смысл в замене бренда, если они кормятся с одной сиски, те. берут топливо в одном месте.
что ещё можно отметить по топливу.
это то, что как-то оно стало весьма плохим по качеству!
к примеру если раньше оставлял топливо в открытом сосуде и оно там оставалось и прилично долго, то теперь-забыл закрыть-прими тару пустую.
Вывод прост-насыщают оное топливо летучими веществами, нам уши греют про ЕВРО топливо опустошая карманы и баки.

я хочу добраться до этой проблемы конкретно…в том году летом у меня такого не было не разу…а в этом такая фигня(…

к примеру если раньше оставлял топливо в открытом сосуде и оно там оставалось и прилично долго, то теперь-забыл закрыть-прими тару пустую.
Вывод прост-насыщают оное топливо летучими веществами, нам уши греют про ЕВРО топливо опустошая карманы и баки.

Это не один день ! сижу на топливной системе с 1978 года.
Десятилетия наблюдений и проверок.
Про Евро таки, эн-то не случайно написал- чем дальше.тем хуже .

Дурят нашего брата !
карбовые-то там раз и всё понятно что не так, а на инжекторе-мотор кирдык, потом понятно что не так было .
Обратите внимание на них, с каким прозвоном они инжекторные трогаются с места, это ж мат -пере мат из -под капота слышен !

По топливу, так чуть-чуть !
бензин, как и солярка имеют два вида- ЛЕТНЕЕ и ЗИМНЕЕ.
пусть всех это не удивляет !

Так вот летнее бензино -оно гораздо дороже чем зимнее, т.к. плотность бензина гораздо выше, чем у зимнего бензина.
Вот вам минус громадный топлива !

Хотите понять-приобретите ориометр для топлива !
колбу(пробирку).
дА, к делу- есть такие для АКБ.Незамерзайки-омывайки и для Антифриз-тоссола полезная или бесполезная -это вам решать что и куда заливать.
И всё поймёте сразу и как нас имеют, не только с вонью от Х/З чего-то.
а пор плотности просто обманывают.

Почему ВАЗ 2109 (Карбюратор) не заводится на горячую

Карбюраторные версии ВАЗ 2109 сегодня достаточно распространены. При этом не редко возникают ситуации, когда двигатель не удается завести вовсе, либо он плохо заводится на горячую.

На решение такой проблемы вряд ли уйдет несколько минут. Потому первым делом подготовьте себя морально, настройтесь на длительную работу со своим карбюратором.

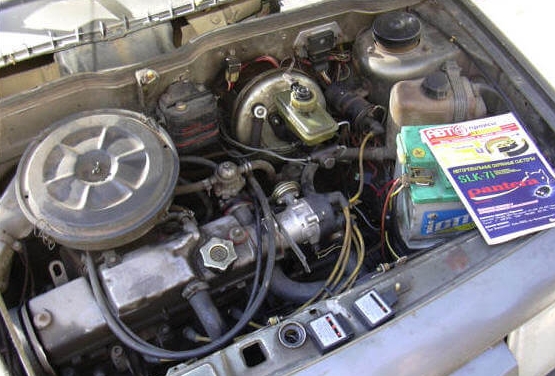

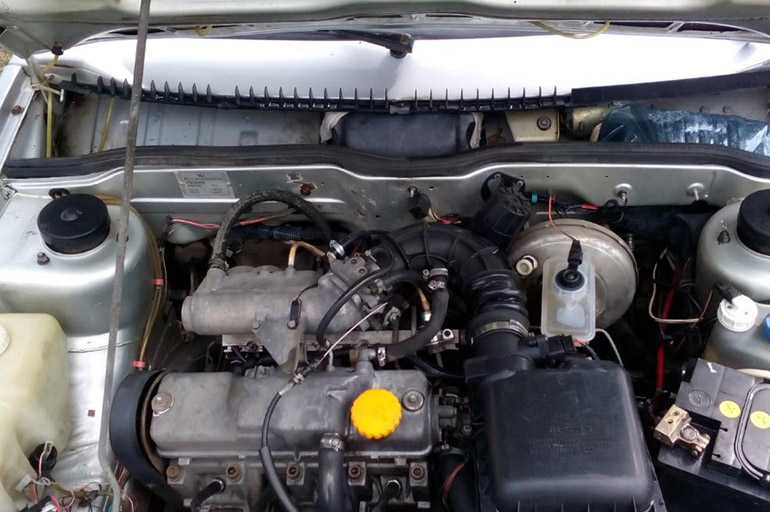

Двигатель девятки

Полезные рекомендации

Если не удается завести карбюраторный мотор, попробуйте выполнить несколько действий. Так вы можете найти ответ, почему двигатель не заводится.

Поднимите капот, осмотрите визуально состояние вашего карбюраторного силового агрегата.
Посмотрите, надежно ли закреплены все провода, клеммы. Отошедшая клемма или провод не редко становились причиной необдуманных решений и существенных финансовых затрат на ремонт, которых на практике можно было избежать.
Оцените состояние топливного насоса. Не редко причиной ухудшения при попытках завести машину или отказа в работе является перегрев бензонасоса. Пощупайте его. Если слишком горячий, вероятность выхода его из строя высока. Лучше заменить.
Параллельно проверьте состояние фильтров, масла. Возможно, их давно пора поменять, а вы все тяните с этим.

Глохнет на ходу

Если автомобиль глохнет во время движения, вам необходимо:

Проверить состояние датчика Холла на карбюраторе;
Оценить текущую работоспособность коммутатора;
При необходимости оба элемента заменить;
Если после того, как машина на ходу заглохла, возникают проблемы при попытках завести мотор, продуйте топливные трубки;
Не получив ответ при визуальном осмотре и проверке трубок, контактов, прочих доступных компонентов, придется разбирать карбюратор для поиска причины;
Обязательно отрегулируйте карбюратор. Достаточно часто такая мера позволяет устранить все проблемы. Но своими руками делать это не стоит. Обратитесь к проверенному карбюраторщику.

Карбюратор глохнет на холостых оборотах

Если ваш карбюратор не заводится, постоянно глохнет на холостых, вы столкнулись с достаточно обыденной ситуацией для карбюраторных ВАЗ 2109.

Вот перечень мер, которые вы можете предпринять своими руками с карбюратором:

Замените иглу;
Прочистите жиклеры в электромагнитном клапане;
Замените датчик холостого хода, если обнаружили в нем неисправность;
Чтобы избавиться от залипания игольчатого клапана, из-за которого частенько карбюратор не заводится на горячую, попробуйте надеть на него пружинку. Это народное средство, которое, как ни странно, помогает;
Проверьте состояние электроклапана, блок его управления, проводку. Убедитесь в наличии щелчком в нем. Если они отсутствуют, элемент идет под замену. Хотя можно попытаться его отремонтировать.

«>]

Игольчатый клапан

Пошаговая инструкция

Соблюдая определенную последовательность в своих действиях, вы в итоге сумеете своими силами определить, почему двигатель не заводится или возникают с этим проблемы.

Горячий карбюраторный двигатель автомобиля не запускается

Признаки неисправности

— Прогретый («горячий») двигатель не запускается. Стартер вращает коленчатый вал, но вспышек в цилиндрах нет.

— Прогретый двигатель пускается, делает несколько вспышек и глохнет.

Причины неисправности

Отсутствует топливо в поплавковой камере

Может быть попросту испарилось. Подкачайте его рычагом ручной подкачки на бензонасосе.

Возможно возникли проблемы с подачей топлива в карбюратор

Систему подачи топлива (до входа в карбюратор) проверяем, сняв шланг с топливоподводящего штуцера на карбюраторе и несколько раз нажав на рычаг подкачки на бензонасосе. Из отверстия шланга должна выходить сильная, пульсирующая струя топлива. Если струя слабая или ее вовсе нет , то возможно неисправен бензонасос или какой-либо другой элемент системы питания . В результате, подача топлива недостаточна или прекращается вовсе.

проверка бензонасоса автомобилей ВАЗ

Засорился сетчатый фильтр на входе в карбюратор

Сетчатый фильтр вынимаем, открутив его пробку , промываем, прочищаем щеточкой (можно зубной), продуваем и ставим обратно. Попутно прочищаем посадочное гнездо под фильтр в крышке карбюратора.

Неисправен электромагнитный клапан или засорился топливный жиклер системы холостого хода

Отказал или сам клапан или система ЭПХХ.

устройство электромагнитного клапана карбюратора

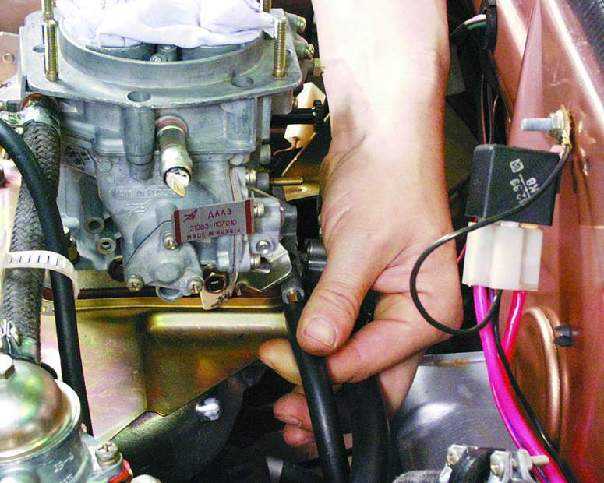

На заглушенном двигателе включите зажигание и попробуйте снять и надеть наконечник провода с вывода клапана. Должен быть слышен щелчок. Если его нет , соединяем отрезком провода плюс АКБ и вывод клапана. Щелчка нет — меняем клапан. Щелчок появился — проверяем систему ЭПХХ. Помимо этого стоит проверить наличие и целостность резинового уплотнительного кольца на клапане.

— На карбюраторах с держателем топливного жиклера холостого хода — выворачиваем держатель, вынимаем из него жиклер. Прочищаем, промываем и продуваем сжатым воздухом. Ставим обратно.

«Подсос» постороннего воздуха в карбюратор

Более подробно эта ситуация рассмотрена на странице «Подсос» постороннего воздуха в карбюратор» .

Засорены топливные или воздушные жиклеры главной дозирующей системы карбюратора

Не герметичен игольчатый клапан карбюратора

Карбюратор «переливает», свечи зажигания после пуска мокрые. Замените изношенный узел, так как даже малейшее подтекание топлива может привести к серьезным проблемам. Визуально на карбюраторе могут быть потеки бензина и присутствовать его устойчивый запах. Снимите крышку карбюратора и проверьте не заедает ли кронштейн поплавков на своей оси, не задевает ли поплавок за стенки поплавковой камеры, не отвернулся ли корпус игольчатого клапана. Двигатель можно будет попробовать завести если при пуске долго крутить его стартером при нажатой до упора педали «газа». В этом случае из-за усиленной вентиляции камер сгорания свечи подсохнут и топливная смесь нормализуется.

Для начала можно провести проверку герметичности игольчатого клапана поплавковой камеры:

Нарушена регулировка уровня топлива в поплавковой камере карбюратора

В этом случае, смесь опять же переобогащается из-за повышения уровня топлива в поплавковой камере.

Примечания и дополнения
— Перед поиском причин того, что горячий карбюраторный двигатель не запускается рекомендуется проверить исправность системы зажигания, так как симптомы ее неисправности схожи с симптомами неисправности системы зажигания.

Еще пять статей на сайте по неисправностям карбюраторов

Почему плохо заводится ваз 2109 карбюратор на горячую

Содержание статьи

Имеется автомобиль ВАЗ 2109 карбюратор, на холодную заводится с пол тычка, компрессия везде 11 очков, карбюратор настроен как положено (я карбюраторщик), стоит поездить по городу, остановится у магазина скажем и оставить на минут 15 авто, приходя уже можно и не запустить двигатель пока температура не упадёт до примерно 60 градусов и то при прокрутке стартером кое как подхватывало, но заведя спокойно можно продолжать движение.
Дальше хуже, при прогреве до 95 градусов припарковался и ушел в магазин на 30 минут, далее придя не смог запустить автомобиль, даже оставив его на улице на пару часов он не смог завестись.

Перебирая все варианты: карбюратор сразу отпал ибо я лично его перебирал и настраивал и уверен в его работоспособности, бензин поступает, искра с катушки есть, далее решил прочитать что люди пишут на форумах я собрал полезную информацию.

Если вы проверили провода, свечи, крышку, распределитель и не знаете куда дальше копать.

Проверка очень простая и надежная.

Нам понадобится небольшая лампа накаливания скажем повортника или салонная из плафона, три провода длины примерно по 15 см, ключ или головка на 8мм.

Изготавливаем простую контрольную лампу просто примотав на два конца по проводу.

Фото для примера самодельной контрольной лампы

Приступаем к диагностике:

1. Снимаем минус с АКБ.
2. Отсоединяем колодку от коммутатора.

Отсоединяем колодку

3. Подсоединяем минус к АКБ.

Нумерация контактов справа налево!

4. Вставляем один конец провода контрольной лампы в первый контакт колодки коммутатора (напоминаю что нумерация в колодке справа налево!), включаем зажигание и вторым концом провода касаемся массы кузова — лампа должна гореть (питание от катушки приходит).

5. Не вынимая провод из первого контакта колодки, вторым концом нашей контрольки касаемся второго контакта в колодке — лампа должна гореть ( масса или он же минус есть).

6. Вставляем один провод контрольки в средний или 4 контакт колодки и вторым концом контрольки касаемся массы — лампа горит (плюс приходит).

Таким образом мы убедились что коммутатор получает питание.

7. Выключаем зажигание и отсоединяем минус от АКБ.

8. Вставляем колодку в разъем коммутатора.

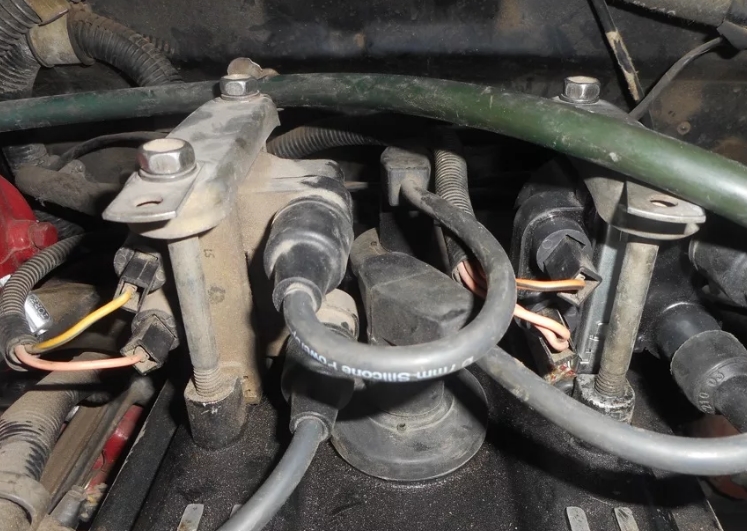

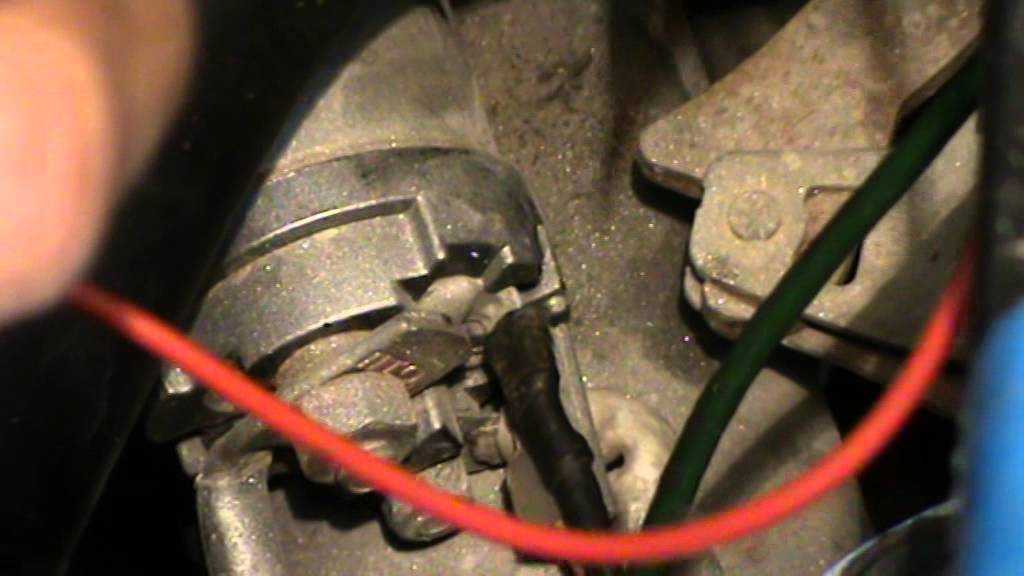

10. С катушки зажигания снимаем низковольтные провода и в их разрыв подсоединяем нашу контрольку.

Вот с этих контактов снимаем провода

11. Подсоединяем минус к АКБ и включая зажигание смотрим на котрольку — лампа должна загореться на секунду и выключится (коммутатор запитался и отключил подачу напряжения на катушку, так и должно быть).

На этом моменте месяц назад у меня не горела лампа (сгорел коммутатор) — заменил коммутатор и лампа загорелась.

12. Оставляем контрольку и включенное зажигание, снимаем колодку с датчика холла на распределителе зажигания и берем третий провод и один конец вставляем в средний контакт колодки датчика.

Вот сам датчик холла

13. Вторым концом провода (который мы вставили в колодку датчика холла) касаемся как бы вскольз (быстро) массы кузова или двигателя и лампа контрольки должна загореться на секунду и погаснуть, далее можно быстро касаться снова массы и при каждом касании лапочка должна моргать сразу после касаний — коммутатор получает сигнал от колодки датчика холла и дает импульсы катушке зажигания, то есть проводка от катушки до коммутатора и до колодки датчика холла исправна.

Схема для понимания

Далее путь прост: можно менять датчик холла.

Свечи, ВВ провода, крышка, бегунок распределителя, катушка, коммутатор, проводка исправны, остается только датчик холла.

Я на 100% сам себя проверил что виноват именно он: Имея такое устройство как АЗ-1 (аварийное зажигание).

Рекомендую иметь в автомобиле на всякий случай

Подключил его в колодку датчика холла и автомобиль запустился с пол тычка (учитывая что перед этим я раз 10 крутил стартером и порядком залил свечи бензином), но даже это не помешало двигателю запустится и спокойно прокатится вокруг дома, для эксперимента вставил обратно колодку в датчик холла — двигатель не запускается, вот и виновник моих проблем — Датчик Холла.

Пошаговая инструкция по ремонту

Этап ремонта	Ваши действия
Поверните ключ зажигания, проверьте стартер	Если ключ поворачивается, стартер крутит, тогда причина точно не в этом. Даже если мотор не заводится. Отказ в работе стартера говорит о необходимости его замены
Проверьте уровень топлива в баке	Ориентироваться только на показания датчика не стоит. Он порой обманывает. Не раз было так, что автовладелец облазил практически всю машину, перебрал карбюратор, а в итоге оказалось, что просто закончилось топливо. Пусть это смешно, но самому убедиться в наличии топлива в бензобаке все же стоит
Убедитесь в наличии искры	Извлеките любую из свечей зажигания, подключите к высоковольтному проводу и прикоснитесь к массе (двигателю). Вам потребуется напарник, который будет сидеть за рулем и крутить стартер. Если искра на наконечнике появляется, все хорошо. Ее нет? Винив блок коммутации и меняем коммутатор на новый.
Проверьте искру на центральном проводе от катушки	Применяется аналогичный свече зажигания метод проверки. Если искры при этом не обнаружится, скорее всего, вышла из строя катушка. Замените элемент
Оцените состояние системы питания	Если сейчас морозы на улице, в бензине может оказаться вода, превратившаяся в итоге в лед. Чтобы проверить это, откройте воздушный клапан и нажмите несколько раз на кнопку топливного насоса. Появившиеся звуки булькания говорит о том, что бензин идет на карбюратор. Отсутствие булек не позволит завести карбюратор на холодную, поскольку топливо частично замерзло. Тут придется поменять бензонасос
Фильтр тонкой очистки	Посмотрите на состояние фильтра. Если на нем появились трещины, повреждения и прочие видимые дефекты, элемент придется заменить
Шланги подачи бензина	Убедитесь, что шланги, подающие бензин от насоса к двигателю целые. В случае дефектов, повреждений, трещин они обязательно меняются на новые
Свечи зажигания	Мы уже проверили искру. Теперь выкрутите все свечи, осмотрите их на предмет наличия следов нагара. Если свечки оказались черные от нагара, залились бензином, чистить агрегаты с помощью обычной наждачной бумаги не имеет смысла. Эффекта нужного вы не достигните. Единственное решение по восстановлению — накаливание их на газовой плите. Если не хотите опробовать такой метод, просто установите новый комплект качественных свечей зажигания
Высоковольтные провода трамблера	Снимите их, проверьте на предмет целостности, отсутствия повреждений. Если таковые имеются, покупайте новый комплект и устанавливайте на автомобиль
Крышка трамблера	Наличие внутри нее сколов, опаленных контактов говорит об износе, потере функциональности. Выход один — поменять устройств. Одновременно с крышкой стоит поменять бегунок
Датчик Холла	Достаточно часто карбюратор не заводится именно из-за неисправного датчика Холла. Он удерживается на трамблере двумя болтами. Открутите крепежи, отключите провода и поменяйте старый датчик на новый. Соберите все обратно, проверьте работоспособность карбюратора
Расположение высоковольтников трамблера	Не редко невнимательные мастера или малоопытные умельцы, ремонтирующие свою машину самостоятельно, допускают ошибки при обратной сборке трамблера. У высоковольтных проводов должно быть определенное подключение. Провод, помеченный на крышке цифрой 1, идет от крайнего левого (первого) цилиндра, по часовой стрелке далее идет 2 цилиндр, потом 4, и только затем 3. Перепутав расположение, автомобиль начнет дико троить или вообще завести карбюратор вы не сможете
Ремень ГРМ	Найти ремень газораспределительного механизма можно слева под кожухом. Снимите его, оцените состояние зубцов ремня. Если они частично стесались, отпали, лучше заменить ремень на новый. Также не исключено, что на 1,3-литровом моторе прогнуло клапана. Такой вопрос решать своими силами настоятельно не рекомендуется

Проблема которая беспокоит:

У меня такая проблема: у меня ВАЗ 21093 1997 г. выпуска, последнии недели 3, его стало очень сложно заводить на горячий двигатель, причем не сразу, а после того, как машина постоит минут 10-15 (точно не засекал). На холодную заводится с полоборота буквально, зимой в -30, тоже нормально заводилась. У меня стоит новый карбюратор (прошел всего 1000-1500 км), причем на днях ездил к карбюраторщику, чтобы он все сново проверил (уровень топлива и т.д.)-все в порядке было кроме тросика подсоса-уже поменял, также на днях поставил новые свечи NGK (на одной из старых был изолятор испорчен, а так ничего не троило, при замене оказалось, что свечи чуть не от руки были вкручены-в севисе так постарались в свое время), новый аккумулятор VARTA ( правда за эти недели я его уже немного подсадил). Под очень сложно заводить подразумевается, что надо стартером крутить чуть ли не минуту, чтобы завелась и жать на педаль газа, и крутишь, крутишь пока не схватит. В одном сервисе спрашивал, мужики сказали, что это мол особеность двигателя и ничего здесь не сделаешь, т.к. за 15 минут в карбюраторе образуются, пары бензина, что-то наподобие воздушной подушки и надо с этим учиться жить. Я им не верю, какое ваше мнение?

Ответы с форумов:

Та же хрень, только в более легкой форме. Завожусь не сразу нажимая на газ, а как только чуть схватывать начнет.
1. Проверить УОЗ.
2. Проверить вдвоём(в тёмное время открыпри открытом капоте)состояние ВВ части на предмет утечек при старте.
3. Перед тем как глушить газануть.
4. Горячую заводить с газом и без подсоса.
Образуется переизбыток давления топлива на входе в поплавковую камеру.Он может образовываться по двум причинам:
1) не срабатывает клапан в бензонасосе.
2) нет круговой циркуляции топлива по магистрали по обратке и через бак. Скорее всего не работает обратка или клапан на ней либо забито сопло на карбюраторе.Если избыток топлива на входе-игла может не выдержать давления отжаться и пропустить топливо в карбюратор-зальет.
Летом замаешься с паровыми пробками.Надо продувать обратку и (или)менять насос.Еще может быть поплавки стоят неправильно и застревают за стенки камер.Тоже будет переливать. Новый карб-р всегда надо смотреть-сейчас заводу доверять нельзя-не те времена.
Коммутатор штука конечно непредсказуемая… У меня недавно сдох. Началось с того, что с утра завел, погрел немного, только собрался ехать машина заглохла и больше не завелась. Вечером приехал друг (на 9-ке карб.) стали искать причину, долго искали, потом поставили ему мой коммутатор, у него завелась, поставили обратно у меня завелась, решила что где-та неконтачило. Через несколько дней все повторилось, только с обеда на работу не смог уехать. Вечером начали с коммутатора, оказался дохлым. Поставил новый. Только вот на заводку на горячуюю это ни как не повлеяло, как хреново заводилась так и заводится. Тоже на выходных думаю заняться, продуть обратку, поэкперементировать с насосом.
Таже самая проблема. Тоже голову ломаю что может мозг тра…ть . Обратка в норме на выходных проверил исправил косяки. Коммутатор тож на 100 нормальный BOSH как ни как. Все мысли карб и бензонасос . Суть походу в том что при простое в прогретом карбе испаряется бензин и падает уровень , вот и приходится маслать что бы уровень встал на место после чего заводится нормально….
На горячую при остановке и если телега стоит более 5 минут, карб нагревается от двигателя, безниз начинает интенсивно испарятся забивая все при запуске происходит переобогащение. Вот такие вот дела
Что нужно сделать при запуске нажать на педаль газа в пол и заводить так быстрее заведется чем **очить
Когда завелась, прогазуйте хорошенько. Так же полезно перед тем как ставить авто на стоянку более 10 минут. Так же помогает прогазовка

Ваз 2109 карбюратор крутит но не заводится. Почему не заводится машина? Не заводится карбюраторный двигатель ВАЗ

Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводится. это или иномарка — неважно. Симптомы у всех одинаковые. В сегодняшней статье мы рассмотрим, почему не заводится ВАЗ 2109 (карбюратор и инжектор в том числе) и каким образом устранить эту проблему.

Аккумулятор

Первое, на что следует обратить внимание — это АКБ. Особенно если машина стояла в гараже или на стоянке больше недели. Аккумулятор имеет свойство терять свой заряд. Особенно часто с этим сталкиваются автомобилисты зимой. За одну ночь АКБ может потерять до 30 процентов от своего общего заряда. Решение вопроса — зарядка батареи. Однако бывают ситуации, когда ехать нужно прямо сейчас. Выход из ситуации есть. Для этого необходимо включить фары автомобиля на некоторое время (1-2 минуты). Таким способом мы активируем электролит в батарее, тем самым повысив уровень напряжения. Когда электролит приходит в действие, АКБ прогревается и соответственно прибавляется ток.

Что делать, если не заводится инжектор Такое возможно даже при заряженном аккумуляторе. А причиной тому являются клеммы на нем. Наличие окислений и налета способствует плохому контакту, в итоге не заводится ВАЗ 2109 (инжектор 8 клапанов). Причины — именно в белом налете, который необходимо очистить при помощи наждачной бумаги. Далее, клеммы одеваются на место и автомобиль должен успешно завестись.

Зажигание

Но что делать, если даже при заряженном аккумуляторе не заводится ВАЗ 2109? Проблему стоит искать в системе зажигания. Первое, на что следует обратить внимание — трамблер и его провода. Симптомы — стартер вращается, иногда «схватывает», однако, не заводится. И автомобилист в наджеже что машина «вот-вот заведется», крутит стартер по 20-30 секунд. И так до тех пор, пока снова не посадит аккумулятор. Этого делать категорически нельзя. Стартер необходимо крутить не более 5-7 секунд с минутным перерывом. Иначе вы просто посадите АКБ. Случается, что машина не заводится из-за плохой подачи искры. Это может возникнуть из-за пробоя в одном из высоковольтных проводов, которые идут от на свечи. Их всего четыре — по одному на каждый цилиндр. О пробое говорит наличие искр в месте соединения свечей с проводом. Особенно хорошо это видно ночью. По периметру провода время от времени проскакивают маленькие искорки, чаще синего и белого цвета. Если это так, элемент необходимо заменить. Ресурс высоковольтных проводов на автомобилях ВАЗ 2109 составляет 40-50 тысяч километров.

Залило трамблер

Такая ситуация случается после эксплуатации авто в дождливую погоду или после мойки двигателя.

Даже небольшая капля воды, проникшая в распределитель зажигания, сможет помешать нормальному искрообразованию — бегунок не в состоянии выработать ту искру, которая необходима для воспламенения смеси. Чтобы такого не допускать, не стоит на высокой скорости ездить по лужам, а при мойке двигателя — тщательно закрывать все элементы зажигания, в том числе и свечные колодцы.

Катушка

Если она одна, ее можно диагностировать при помощи мультиметра. Отсутствие напряжения говорит о том, что элемент не способен выдать тот ток, что необходимо для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров — троить.

Свечи

Сняв с них бронепровода (делайте это очень аккуратно, чтобы не повредить разъемы), при помощи свечного ключа вынимаем элементы наружу.

Если они имеют следы налета, залиты бензином или просто грязные — проблема именно в них. При подаче большого количества топлива с минимальным объемом воздуха, элемент не в состоянии воспламенить смесь. В итоге не заводится ВАЗ 2109 (карбюратор) — стартер крутит, искра есть.

Следует проверить зазоры электрода — они не должны превышать 0.8 миллиметра. Также просушите элементы и очистите сухой тряпкой от грязи.

Что делать, если нет ключа?

При отсутствии можно просушить детали другим способом. Для этого автомобиль ставится на «нейтралку», включается зажигание. Дальше утапливайте педаль газа в пол и крутите стартером на протяжении 5 секунд. Таким образом, в камеру сгорания попадет большое количество воздуха — свеча удачно просушится. Важно помнить, что при такой операции количество масла на стенках цилиндров уменьшается. Поэтому злоупотреблять таком способом не стоит, чтобы мотор не работал «на сухую».

Грязный фильтр

Его засор привозит к тому, что не заводится ВАЗ 2109. Причем неважно, карбюраторый ли это мотор или инжекторный. Проверить состояние воздушного фильтра легко. И на карбюраторном, и на инжекторном, следует снять крышку корпуса (разница лишь в том, что на первом он железный, а на втором — пластиковый). Дальше достаем элемент наружу и смотрим на его состояние. Бумажные фильтрующие элементы должны быть светлыми. Если на них присутствуют частицы пыли и грязи, воздух через них не в состоянии пройти в камеру сгорания. Отсюда и получается, что не заводится ВАЗ 2109 карбюратор: стартер крутит, искра есть. Зимой периодически осматривайте его внешнее состояние. Такой фильтр, как на фото с правой стороны, использовать уже нельзя.

Да, вреда мотору это не принесет, однако, частые перебои в работе будут. Как следствие, камера будет наполняться слишком бедной смесью — отсюда отсутствие «тяги», мощности, провалы в разгоне и большой расход топлива. Заменив эту деталь на новую, вы разом избавитесь от всех этих проблем. Кстати, производитель рекомендует менять воздушный фильтр не реже, чем раз в 10 тысяч километров. Если автомобиль эксплуатируется по сельской местности, где преимущественно грунтовые дороги, этот срок следует делить на два. Пыль и грязь являются главными врагами для фильтра.

Предохранители

Автомобили ВАЗ 2109 имеют довольно непрактичное расположения блока предохранителей — между лобовым стеклом и подкапотным пространством. Вся грязь, пыль и прочие отложения скапливаются на этом блоке.

Если крышка не герметична, после дождя на элементы может попасть влага, из-за чего их «коротит». Самый основной в нашем случае — это предохранитель бензонасоса. Если он сгорел, топливо не в состоянии пройти из бензобака в камеру. И никакая «продувка» здесь не спасет. Чтобы не попадаться в такую нелепую ситуацию, опытные водители советуют всегда возить с собой комплект новых предохранителей.

Зазоры клапанов

На карбюраторных «восьмерках» и «девятках» с двигателем 1.3 отсутствует гидрокомпенсатор. Из-за этого зазоры клапанов необходимо выставлять каждые 20 тысяч километров. «Пережатые» клапана не могут обеспечить нормальный впуск и выпуск топлива, поэтому нарушается работа двигателя — его трудно запустить. Выставляются они при помощи регулировочных и контргаек.

Масло

Из-за густого масла мотор не в состоянии нормально запустится. Эта проблема характерна для зимнего периода. Вследствие густого масла снижается компрессия — мотор не в состоянии переработать смесь. Зимой густое масло стекает вниз и при попытке запуска в верхней части цилиндра на него льется бензин, растворяющий его и смывающий со стенок.

Фазы ГРМ

Что делать, если не заводится ВАЗ 2109 инжектор (стартер не крутит — щелкает)? Стоит обратить внимание на состояние ремня газораспределительного механизма. Возможно, он слетел с меток и система не в состоянии выработать фазу.

Также возможен его обрыв. Допускать такое крайне не рекомендуется, особенно на двигателях с объемом 1.3 литра. На таких моторах при обрыве попросту Поэтому необходимо следить за его состоянием и при наличии малейших трещин производить замену. Слететь он может из-за плохого натяжения на ролике. Проверить натяжку очень просто — если элемент касается пластикового защитного кожуха, его следует натянуть.

Стартер

Если он не крутит даже при заряженной батарее, скорее всего, он пришел в негодность. Для его замены необходимо:

Извлечь клемму с колодкой на реле стартера.
Открутить и вынуть клемму электропривода тягового реле.
Открутить болты защиты двигателя.

Все крепежные гайки закручивайте поочередно с равномерным усилием. Так вы снижаете риск перекоса стартера.
Надеть клемму на контактный болт и установить все демонтированные ранее колодки.
Установить на место штатную защиту двигателя.

Ну и, конечно же, основной момент при замене данного элемента — предварительно отключайте клемму АКБ.

Итак, мы выяснили по каким причинам не заводится ВАЗ 2109.

На автомобиле ВАЗ-2109 устанавливались первоначально двигатели карбюраторные, а затем инжекторные. Не зависимо от того, какой двигатель стоит на девятке, он не будет запускать при неисправной системе пуска, так как стартер либо не может провернуть коленчатый вал, либо вращает его с недостаточной частотой. Причинами такого положения дел может стать недостаточно заряженная аккумуляторная батарея , окисленные клеммы , как на выводах АКБ, так и на тяговом реле, в котором ещё и могут подгорать внутренние контакты. Выход из строя обгонной муфты стартера также приведёт к тому, что двигатель не запустится, так как не будет вращаться коленчатый вал, хотя вал якоря стартера вращаться будет.

Ещё одной неисправностью, которая не даст запуститься двигателям карбюраторных и инжекторных девяток, будет выход из строя зубчатого ремня привода газораспределительного механизма . Его может просто порвать или что более вероятно, срезать зубья, также в случае ослабления натяжения ремня, он может перескочить на пару зубьев на приводной шестерне, что приведёт к нарушению фаз газораспределения и двигатель в этом случае запускаться не будет.

Если с ремнём газораспределительного механизма и стартером всё в порядке, то на карбюраторных двигателях ВАЗ-2109 дальше проверяем систему питания и систему зажигания . Начинают проверку этих систем обычно с наличия искры на свечах зажигания. Если её на свечах нет, то проверьте, есть ли она на высоковольтном проводе, идущем с катушки зажигания. При наличии искры в этом месте, придётся проверить, не пробит ли бегунок трамблёра на массу, не подгорели ли контакты крышки трамблёра и не завис ли угольный стерженёк, передающий напряжение на бегунок. Если искры на центральном проводе нет, то виновниками будут либо сама катушка зажигания, либо коммутатор.

При наличии искры на свечах зажигания, придётся проверять работу бензонасоса и карбюратора . Работу бензонасоса проверяем путём отсоединения бензопровода от карбюратора и подачи топлива в ручном режиме. Если напора нет или он слабый, значит, порвалась диафрагма бензонасоса. Если напор сильный, то придётся снимать воздушный фильтр и крышку карбюратора, а затем продувать жиклёры сжатым воздухом, а также не забудьте проверить работу игольчатого клапана, бывают случаи, что залипает и тогда прекращается подача топлива в поплавковые камеры карбюратора.

На инжекторных двигателях ВАЗ-2109, и зажиганием, и подачей топлива в цилиндры двигателя, управляет электронный блок, который получает информацию от семи датчиков, а затем её обрабатывает и выдаёт соответствующие команды на форсунки и катушки зажигания. При выходе из строя датчика положения коленвала, двигатель запускаться не будет, но для того чтобы определить это, необходимо провести диагностику и по кодам ошибок, выявить неисправность. Не запустится двигатель и при выходе из строя электрического бензонасоса, либо по причине отсутствия напряжения на его клеммах, либо по причине короткого замыкания его обмоток.

Не очень приятные ощущения возникают, когда двигатель автомобиля не заводится. Особенно в момент, когда куда-то спешишь, а мотор отказывается работать. И причины, по которым это происходит, могут быть различными, начиная банальными, а заканчивая более серьезными. Чтобы не попасть в неловкую ситуацию, очень важно знать, какие неисправности могут быть причиной того, что двигатель на ВАЗ 2109 не заводится. Ведь часто бывает, что мотор не заводится по причине, которая лежит на самой поверхности. И найти ее намного сложнее, нежели серьезную поломку.

Самые простые неисправности и методы их устранения

В первую очередь, конечно, стоит поговорить про охранную систему. Дело в том, что при постановке на охрану происходит блокировка двигателя. И до тех пор, пока сигнализация не будет отключена, мотор невозможно завести. Не исключено, что стартер будет крутиться, но искра на свечи не будет подаваться. Сразу обратите внимание на светодиодный индикатор, который показывает работу сигнализации.

Нередки случаи, когда автомобилисты сами устанавливают тайные кнопки. При покупке машины обязательно спросите у хозяина, есть ли таковая на автомобиле. Потому что при уборке салона или ремонте можно случайно зацепить ее. Такая противоугонная система очень проста. Один вывод выключателя соединяется с массой, а второй – с сигнальным проводом датчика Холла. Симптомы такие же, как и при включенной сигнализации. Мотор крутится, а искры нет. Выход из ситуации – отсоединить провод, идущий на тахометр, в колодке над вакуумным усилителем тормозов.

Еще одна банальная неисправность – это поломка самого датчика Холла. Симптомы такие же, как и в двух предыдущих случаях. Правда, иногда, при частичном выходе из строя, может иногда проскакивать искра и двигатель сделает несколько «чихов». Поможет только замена датчика. Для этого необходимо разобрать распределитель зажигания. Нередко происходит просто обрыв провода. Поэтому в случае поломки в дороге, наилучшим выходом будет изолировать провод и доехать до места ремонта.

Серьезные поломки

А здесь уж стоит начать с обрыва ремня ГРМ. Мотор крутится, но очень легко, так как клапаны все открыты. Проверьте сразу ремень, на месте ли он. Причем иногда случается, что передняя его часть целая, а вот задняя, которая проходит по ролику и помпе, порвана. Снимите защиту и проверьте целостность. Конечно, здесь не обойтись без замены ремня, поэтому в запасе всегда должен быть один, хоть немного «живой».

Если двигатель не заводится, а стартер крутится быстро, не цепляя венец маховика, то можно сделать вывод, что зубья стерлись. Попробуйте, включив третью скорость, толкнуть машину вперед на 30 сантиметров. Коленчатый вал немного провернется и напротив стартера будет целый отрезок венца. Если же износ его слишком большой, то придется заводить только с буксира.

Поломка стартера и окисление минусовых проводов может также стать причиной того, что двигатель не заводится. В случае со стартером есть две самых популярных поломки – бендикс, а если точнее, то обгонная муфта, и щетки. Обгонную муфту проверить очень просто, достаточно только прокрутить шестерню в обе стороны. В одну она должна вращаться свободно, а вот в другую она не должна вращаться.

>В статье «» мы подробно рассмотрели причины, по которым Ваз 2108, Ваз 2109, Ваз 21099 карбюратор не заводится . Однако инжекторные Ваз 2109 имеют свои особенности, поэтому данная статья призвана помочь именно владельцам Ваз 2108 2109 21099 инжектор, когда их железный конь перестал заводится. Отличия в поиске и устранении неисправности у карбюраторных и инжекторных двигателей очень существенные. Так, владелец карбюраторного Ваз 2108, Ваз 2109, Ваз 21099 может с закрытыми глазами определить, почему не заводится его машина. Однако, если пересадить его на инжекторный Ваз 2108, Ваз 2109, Ваз 21099, который не заводится, то человек не будет знать, что делать.
Оно и понятно: электрический бензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная что и в каком порядке смотреть, ситуация, когда инжекторный двигатель не заводится может изрядно напугать владельца автомобиля.
Тут, как и при диагностике любой неисправности важна четкая продуманная последовательности действий по выявлению неисправности. Итак начнем, если двигатель Ваз 2108 2109 21099 инжектор не заводится, то здесь работает старое правило: «Или нечему гореть, или нечем поджечь».То есть либо нет искры, либо не поступает горючая смесь в цилиндры двигателя.
1) Проверяем, есть ли искра. Для этого выкручиваем свечку из цилиндра, прижимаем к массе и крутим стартер. Если искра проскакивает на свече, то проблема в системе подачи топлива.
Однако, надо помнить, что если выкрученная свечка мокрая, и при этом есть искра, обязательно надо проверить метки.

Метка на шестерне распределительного вала Ваз 2109

Метка на маховике Ваз 2109

Из-за того, что ремень ГРМ проскочит один или несколько зубьев, будут нарушены фазы газораспределения и двигатель Ваз 2108 2109 21099 инжектор не будет заводиться.
Если искра не проскакивает на свече то причиной может быть: датчик положения коленчатого вала (далее по тексту ДПКВ), шкив коленчатого вала,модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в инжекторе. Да это правда, неправильная работа датчиков может очень сильно портить жизнь владельцу Ваз 2108 2109 21099 инжектор. Скажу одну важную деталь, от которой Вам сразу станет легче: двигатель Ваз 2109 не будет заводиться из-за неисправности одного единственного датчика — ДПКВ. Если будет неисправен какой-либо другой датчик, то двигатель будет заводиться, только его работа будет неправильной — он может троить, не развивать мощность, повысить расход топлива, но завестись он обязан.
Итак, проверяем ДПКВ Ваз 2108, Ваз 2109, Ваз 21099, целостность его разъема и проводки к нему. Очень часто сгнивает разъем ДПКВ, так как на него снизу может попадать влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подать на него питание с аккумулятора и подносить к его рабочей зоне металл. При приближении металла выходное напряжение датчика должно увеличиваться, при убирании металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, меняем его и пробуем завести. Не завелась — идем дальше.
1б) Шкив коленчатого вала. В чем же тут может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может либо отвалиться или прокручиваться.

Отвалилась часть шкива Ваз 2109 с зубьями для ДПКВ

Соответственно ДПКВ не отрабатывает при вращении коленчатого вала и ЭБУ не дает команду на искру на свечи. Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленчатого вала крутиться и он исправен. Заодно проверите целостность ремня ГРМ и метки.
1в) Причиной того, что нет искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания не его целостность. Если есть возможность, можно взять модуль зажигания с другой машины и проверить, заведется двигатель или нет.
1г) При неисправном ЭБУ двигатель естественно не будет заводится.
1д) Отсутствие контакта в электропроводке. Все устройства могут быть целые: и ЭБУ,и модуль зажигания и все датчики. Но между ними в проводке будет отсутствовать контакт, например оторван провод или окислен разъем.
2) Если искра есть, но двигатель не заводится, необходима проверка системы питания двигателя.
Проверяем, подается ли топливо на форсунки:
2а) Качает ли топливный насос?

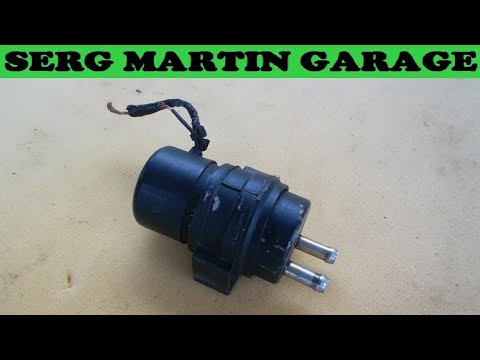

У Ваз 2109 с инжектором электрический топливный насос

Топливный насос Ваз 2108 2109 21099 инжектор — электрический, он погружен в бензобак автомобиля. При включении зажигания должна быть слышна его работа. Чтобы проверить качает он топливо или нет, можно ослабить один из подводящих топливных патрубков, подставить под них емкость и включить зажигание — из патрубка должен политься бензин.
Давление в топливной рампе Ваз 2109 с инжектором также можно померить с помощью обычного манометра. На регуляторе давления, установленном на топливной рампе есть специальный отвод для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Оно должно быть около 4 атмосфер. Если манометр не показывает давление, значит топливный насос не работает.
2б) Если засорен топливный фильтр, то насос не сможет обеспечить нужную подачу топлива на форсунки автомобиля.

Топливный фильтр Ваз 2109

Опять таки, понять засорен фильтр или нет, можно с помощью манометра, подключенного к отводу регулятора давления на топливной рампе автомобиля.
2в) Засорение форсунок.

Загрязненные форсунки инжекторного двигателя

При засорении форсунок они либо совсем не пропускают топливо, либо топливо поступает в меньшем количестве и не распыляется, а капает. Из-за засорения форсунок может быть затруднен запуск двигателя Ваз 2108 2109 21099 инжектор именно в мороз. Такой автомобиль как правило не развивает полной мощности во время езды.
2г) Топливо может не распыляться форсунками, если на них не поступают сигналы на открытие с ЭБУ. Необходимо убедиться,что на форсунки насажены фишки и все провода целые.
3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях Ваз 2108, Ваз 2109, Ваз 21099 часто происходит такое явление, как проскальзывание, либо срезание зубьев ремня ГРМ. При этом нарушаются фазы газораспределения двигателя и он не может завестись.
Чтобы убедиться, что ремень ГРМ не проскочил необходимо снять кожух ремня и проверить метки на колесе распределительного вала и на валу маховика.Если все в порядке идем дальше.
4) Если свечи Ваз 2108 2109 21099 залило, то их нужно просушить. На залитой свече искра не образуется. Если Вы выкрутили свечу, а она вся мокрая, то надо выкрутить все остальные и прокалить их на газу. Если их повторно зальет, надо искать причину в другом месте.
5) Некоторые Ваз 2108 2109 21099 инжектор не могут запуститься в мороз с подключенным датчиком температуры двигателя. Наверное это особенность прошивки или еще чего. Откидываешь фишку датчика температуры, двигатель с трудом, но запускается. При подключенном — нет.
Такая особенность может кого угодно поставить в тупик: и искра есть, и свечи мокрые, и ремень не проскочил, а машина не заводится. Откинул датчик температуры, а она завелась. Эта ситуация конечно скорее исключение, нежели правило, однако владельцу Ваз 2109 о ней лучше знать.
6) Тоже редкая ситуация, но она бывает. Осыпание катализатора в глушителе автомобиля. В соответствии с требованиями по экологии в глушителе Ваз 2108, Ваз 2109, Ваз 21099 инжектор устанавливается катализатор, который уменьшает выбросы вредных газов в атмосферу. Если этот катализатор сыпется внутри глушителя,то будет затруднен выхлоп отработанных газов и двигатель либо совсем не заведется, либо будет глохнуть. Чтобы исключить данный пункт необходимо просто ослабить хомут крепления между катализатором и глушителем, чтобы выхлопные газы выходили после резонатора.

Описанные выше проблемы являются наиболее частыми причинами того, что двигатель Ваз 2108, Ваз 2109, Ваз 21099 инжектор не заводится, однако следует помнить что бывают частные случаи, в которых помочь смогут только на СТО.

Довольно распространенный вопрос, который охватывает не только автомобили ВАЗ 2109-2108, но и наверное все ВАЗы в целом, так как проблемы с пуском двигателя бывают довольно часто и подобного рода машин.

Конечно, тема избитая, но получить ответ на свой вопрос, отчего не заводится именно ваш автомобиль, скорее всего не удастся сразу. Более того, причин может быть столько, что на одну лишь диагностику уйдет довольно много времени. Итак, ниже будут приведены основные причины, по которым может не заводиться ваша машина.

Неисправность топливной системы

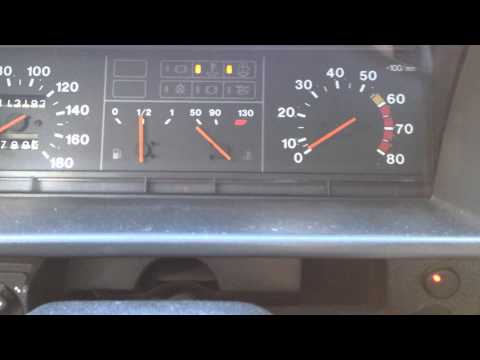

В первую очередь посмотрите на указатель топлива на щитке приборов. Есть такие водители, обычно новички, которые не смотрят на приборы, и не всегда смогут сориентироваться в случае, когда просто закончилось топливо.
Посмотрите, поступает ли топливо в систему. Если машина карбюраторная, подкачайте бензонасос вручную и убедитесь в том, что бензин поступает к карбюратору. Если инжекторная — внимательно слушайте, работает ли бензонасос при включении зажигания. Если нет — ищите причину, неисправный предохранитель, обрыв цепи или еще что-то, что могло привести к подобному исходу.
Засорилась система питания: бывает нередко, что мусор попадает вместе с топливом в карбюратор и даже один забитый жиклер способен вывести из строя нормальный пуск двигателя.

Неполадки в системе зажигания

Проверьте, есть ли искра на свечах. Если ее нет, значит причина именно в системе зажигания. Необходимо проверить подключение всех высоковольтных проводов к модулю или трамблеру, особенно это касается центрального высоковольтного провода (для карбюраторной модели двигателя).
, если именно она является причиной пропадания искры и следствием того, что машина перестала заводиться.
Проверить работоспособность трамблера — открыть крышку, посмотреть на целостность угольков в ней. Также проверить контакты или .

Проблемы с электрикой или электроникой инжектора

Если ваш ВАЗ 2109-2108 инжекторный, то проблем, по которым он отказался заводиться, может быть гораздо больше. Одних только датчиков ЭСУД можно насчитать около 5 штук, которые могут повлиять на нормальный пуск мотора:

ДМРВ — датчик массового расхода воздуха
РХХ — регулятор холостого хода
Датчик положения дроссельной заслонки
Датчик положения коленвала
Датчик фаз

Также не стоит упускать из виду даже самые простые проблемы, например с замком зажигания, стартером и его втягивающим реле, а так же с предохранителями.

Не заводится из-за проблем с ГРМ или поршневой группой

Если ремень ГРМ перескочил на пару зубьев, то двигатель уже может не запуститься, так как зажигание сбилось. Для того, чтобы вернуть его к жизни, необходимо .

Зажаты клапана — тоже есть вероятность, что именно по этой причине пуск двигателя стал затруднительным и со временем даже невозможным. В этом случае необходимо произвести .

Слабая компрессия — это тот случай, когда затруднительный пуск проявляется ежедневно, если поршневая уже на грани полного упадка. Это происходит из-за слишком большой выработки и износа деталей поршневой группы: колец, поршней и цилиндров.

Есть чем дополнить данный список, не стесняемся — пишем в комментариях к статье ниже.

ВАЗ 2109 (карбюратор), не заводится в мороз, почему?

С наступлением холодов (особенно сильных морозов) запустить карбюраторную девятку — ВАЗ 2109 (2108, 21099) удается не всегда.

Разберемся почему ВАЗ 2109 (2108, 21099) не заводится в сильный мороз и что нужно делать чтобы все-таки запустить ее двигатель.

Исходные условия

С утра минус 20, а то и ниже. Машина всю ночь простояла на улице, но вчера на ней ездили. Аккумулятор так же ночевал на улице. Состояние двигателя, свечей зажигания, карбюратора и аккумулятора более менее приемлемые (до этого же автомобиль и заводился и ездил). После нескольких прокруток двигателя стартером вспышек практически не было, свечи залило бензином, АКБ выдохся.

Исходя из перечисленного определим почему двигатель отказывается запускаться и что можно сделать, чтобы прямо сейчас, ни смотря не на что, завести его сесть в машину и поехать.

Почему ВАЗ 2109, 2108, 21099 (карбюратор) не хочет запускаться в мороз?

При сильном морозе катастрофически ухудшаются условия необходимые для успешного запуска двигателя автомобиля.

— Снижается пусковой ток холодного аккумулятора

Он не может обеспечить минимальный порог частоты вращения к/вала (хотя бы 500 об/мин) для запуска.

— Испаряемость бензина на на промерзших стенках впускного коллектора вообще никакая

Двигателю для запуска нужны пары топлива, а не чистый бензин. Без этой испаряемости и смешения паров бензина с воздухом свечи зажигания будут практически сразу залиты.

— Застывшее моторное масло заставляет тратить много энергии на проворачивание коленчатого вала и поршней

Особенно если в движок залита минералка, а не полусинтетика.

То же самое с вращением первичного вала коробки передач.

— Не отрегулировано пусковое устройство карбюратора

В карбюраторе Солекс имеется диафрагменное пусковое устройство. Оно позволяет приготовить нужный состав (обогащенной) топливной смеси, подать его в двигатель, а затем немного обеднить его, чтобы не заливало свечи зажигания. Если оно не исправно или не отрегулировано, запустить двигатель ВАЗ 2109 в мороз будет крайне проблематично.

— Подсос постороннего воздуха в карбюратор

Лишний воздух обеднит топливную смесь и двигателю не хватит ее энергии на запуск.

— Свечи зажигания уже подустали

Возможно имеется нагар на их электродах, утечка тока по изолятору или искровой зазор слишком мал. Они и на горячую срабатывают с трудом, а уж на морозе.

Помимо свечей на запуск двигателя в мороз влияет состояние остальной системы зажигания. Начиная от угла опережения зажигания и заканчивая утечкой тока на массу через бронепрвода, крышку трамблера или катушки зажигания. То есть неисправности влияющие на силу искры на свечах.
hr>

Как завести ВАЗ 2109 (карбюратор) в мороз?

Подробности запуска двигателя ВАЗ 2109, 2108, 21099, а так же рекомендации по зимнему пуску карбюраторных двигателей вообще изложены на странице «Как запустить карбюраторный двигатель автомобиля в мороз».

Вот алгоритм общий действий которого желательно придерживаться при запуске двигателя в мороз.

— Открываем капот и подкачиваем рычагом ручной подкачки на бензонасосе топливо в карбюратор.

— Садимся в салон, пару раз включаем дальний свет фар на 5-7 секунд. Так мы немного оживим аккумулятор.

— Несколько раз выжимаем педаль сцепления.

— Несколько раз нажимаем педаль «газа», ждем секунд 10-15.

— Вытягиваем рукоятку «подсоса».

Поворачиваем ключ в замке зажигания и вращаем стартером коленчатый вал как можно дольше (секунд 10-15) до появления вспышек в цилиндрах и запуска двигателя, на педаль «газа» при этом не нажимаем.

В идеале пустить двигатель с первой попытки. Если не получилось, то проделываем все перечисленное (кроме включения света фар) еще раз минут через пять.

В нашем случае после нескольких безуспешных попыток нужно подождать минут десять, чтобы аккумулятор пришел в себя после предыдущих пусков. После чего выжать педаль газа до упора и начинать прокручивать двигатель стартером. После первых вспышек в цилиндрах плавно отпускаем педаль газа. Так мы высушим свечи зажигания и дадим шанс двигателю запуститься.

В случае неудачи необходимо будет заменить свечи и зарядить аккумулятор, можно «прикурить» от аккумулятора другого автомобиля.

Примечания и дополнения

— При других условиях, например, когда автомобиль простоял на улице несколько дней при сильном морозе (АКБ не снималась и не заносилась в тепло) и почему-то не заводится, вот так запросто взять и завести мотор практически не получится.

Здесь придется проводить целую спецоперацию.

Для начала нужно восстановить работоспособность аккумулятора. Для этого он должен простоять в тепле хотя бы полчаса и желательно его немного подзарядить через зарядное устройство.

После чего необходимо вручную несколько раз провернуть коленчатый вал стартера для разгона моторного масла и облегчения работы стартера и АКБ. Например шлицевой отверткой за зубцы маховика в лючке на картере сцепления.

В дополнение, льем немного теплой воды на впускной коллектор, а в карбюратор вливаем сверху немного бензина (3-4 см³).

Подкачиваем топливо в поплавковую камеру и действуем по инструкции описанной выше.

Еще статьи по двигателям автомобилей ВАЗ 2108, 2109, 21099

— Холодный карбюраторный двигатель не запускается

— Карбюраторный двигатель автомобиля запускается и глохнет

— Провал при нажатии на педаль газа

— Двигатель не запускается, причины связанные с системой зажигания

— Запуск инжекторного двигателя в мороз

— Двигатель не запускается в сырую погоду, почему?

Подписывайтесь на нас!

Почему не заводится ваз 2109

Перейти к контенту

8 октября, 2014 Маргарита Двигатель и его системы 11 комментариев

Что делать если Ваш любимый Ваз 2108 2109 21099 отказался заводится? В данной статье будет рассмотрена схема поиска неисправности. Как Вы наверняка знаете,чтобы двигатель завелся и работал необходимо три условия: воздух, бензин, искра. При вращении коленчатого вала двигателя происходит засасывание горючей смеси внутрь цилиндров (смеси воздуха и бензина в определенной пропорции). После закрытия впускных и выпускных клапанов в конце такта сжатия на свече должна появится искра, воспламеняющая горючую смесь – двигатель заводится.
Рассмотрим диагностику определения неисправности по цепочке. Вся методика подробно отражена на рисунке, в тексте даются необходимые комментарии по пунктам.

Алгоритм поиска неисправности

1) Если стартер не проворачивает коленчатый вал двигателя девятки, то проверяем следующее: аккумулятор должен быть заряжен, при поворачивании ключа зажигания должен быть слышен щелчок отработки втягивающего реле, на стартере должны быть надеты все разъемы.

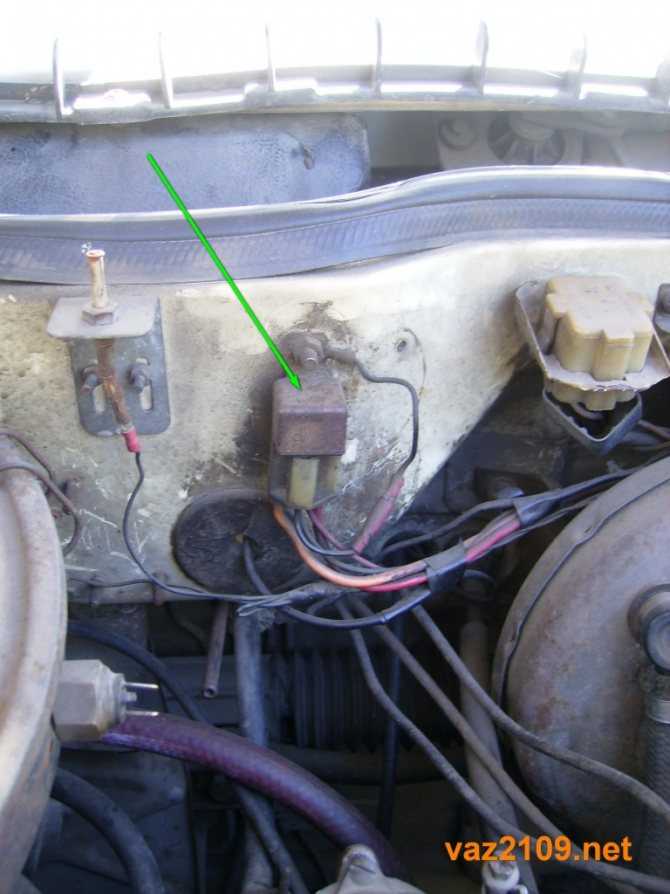

Реле включения стартера

2) Если стартер вращает коленчатый вал, то необходимо определится, что не поступает в цилиндр, горючая смесь или искра. Сначала ищем искру. Для этого снимаем высоковольтный провод с любой свечи, подносим на расстояние сантиметра к массе и проворачиваем стартер.

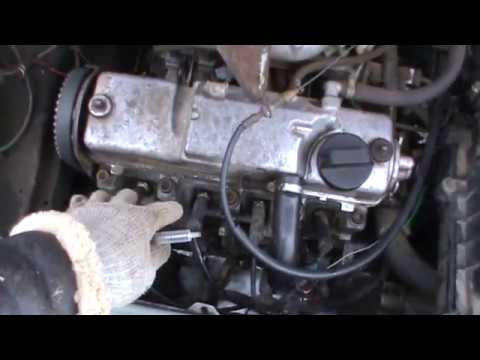

Проверка искры на свече

3) Если на свечу не идет искра, проверяем идет ли искра на распределитель зажигания (трамблер). Для этого снимаем центральный провод с распределителя, подносим на расстояние 1 см к массе и проворачиваем стартер. Если искра проскакивает от провода к массе – проблема в распределителе зажигания: проверяем бегунок, чистим контакты.

Проверка искры с катушки зажигания

4) Если нет искры на распределитель зажигания, то необходима диагностика системы зажигания.
Существует два варианта дальнейшего поиска неисправности:
А) Использование прибора диагностики бесконтактной системы зажигания.
Б) Ручное выявление неисправности.
А) У Вас есть прибор, разновидности их могут быть разные, но принцип работы один и тот же: питание и отработка датчика Холла и коммутатора отображаются лампочками.

Прибор диагностики бесконтактной системы зажигания

Прибор подключается в разрыв цепи коммутатора. Снимите разъем с коммутатора и соедините с разъемом прибора. Второй разъем прибора оденьте на коммутатор. Включите зажигание: должны гореть лампочка питания системы зажигания и лампочка питания датчика Холла.

При вращении стартера Жигулей должны моргать: лампочка управления коммутатора, лампочка импульсов с датчика Холла.
Если не моргает лампочка управления коммутатора – замените коммутатор.

Коммутатор

Если не идут импульсы с датчика Холла, разберите распределитель зажигания, убедитесь, что при вращении стартера крутится бегунок распределителя. Если стартер крутится, а бегунок распределителя нет – порван ремень ГРМ. Если бегунок крутится, а сигнала с датчика Холла нет,- замените датчик Холла.
Б) Вариант поиска неисправности без прибора диагностики зажигания. Разберите распределитель зажигания и убедитесь,что бегунок распределителя крутится при вращении стартера. Если не крутится – порван ремень ГРМ. Если бегунок крутится, проверьте, чтобы барабан распределителя не касался датчика Холла. Убедитесь в исправности проводов и разъема датчика Холла. Если все в норме – меняйте коммутатор, самая частая причина когда нет искры – сгорел коммутатор. Если же и после замены коммутатора искра не появилась, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по народному бабина) выходит из строя крайне редко, однако такие случаи тоже бывают.

Катушка зажигания

5) Если искра есть, но двигатель не заводится, снимаем крышку воздушного фильтра.

Воздушный фильтр без крышки

Фильтр чист, не залит маслом? Пробуем завести без крышки воздушного фильтра, завелась – значит нет доступа воздуха в карбюратор, забит фильтр,подвод воздуха, фильтр залит маслом.
6) Не завелась – снимаем полностью фильтр с крышкой и откручиваем топливный шланг от топливного насоса к карбюратору со стороны карбюратора. Проворачиваем стартер – должен брызнуть бензин. Не брызгает? Либо топливный насос вышел из строя, либо не подается топливо из бака, если оно там конечно есть.
7) Если бензин брызгает при вращении стартера – открутите шланг обратки топливной магистрали от карбюратора. Заткните обратку пальцем,и дуньте ртом в подачу. Воздух проходит в поплавковую камеру? Если да, значит и бензин тоже проходит, необходимо продуть весь карбюратор сжатым воздухом.
8) Не проходит воздух в поплавковую камеру? Проверяем сеточный фильтр карбюратора. Выкручиваем его,чистим. Не помогло? – Возможно, залип игольчатый клапан. Постучите сбоку карбюратора гаечным ключом или дуньте в отверстие подачи сжатым воздухом.
9) Если все равно не удается продуть воздух в поплавковую камеру – снимаем крышку карбюратора. Берем её в руки и опять пробуем дуть. Воздух не проходит – меняем игольчатый клапан.
10) Если при снятой крышке воздух проходит, а при зажатой на карбюраторе нет – забиты топливные жиклеры. Необходима полная продувка карбюратора.
11) Если после проделанной работы машина все равно не заводится, выкрутите свечи.
Посмотрите залиты они бензином или нет? Если залиты – необходимо высушить. Включаем газовую плиту и держа плоскогубцами просушиваем свечку над огнем. Если свечи все равно сухие – можно попробовать брызнуть несколько капель бензина в 1 камеру карбюратора (ближе к салону). Может пробить карбюратор возникшим разрежением и двигатель заведется.

Описанные выше приемы помогут завести Ваз 2108 2109 21099 более чем в 90% случаев. Однако в случае трудно диагностируемых проблем (проскочил ремень ГРМ на несколько зубьев, плохая или отсутствующая компрессия в двигателе, не отрегулирован карбюратор) Вам смогут помочь только на СТО.

Ремонт Ваз 2109

Ремонт распределителя зажигания

Наверное, каждый автомобилист, владеющий автомобилями семейства ВАЗ 2108-09, сталкивался с неисправностями в системе зажигания. Очень часто эти неисправности вызваны банальной причиной – неправильно выставленным зажиганием. Именно о вопросе, как выставить зажигание на ВАЗ 2109 карбюратор и инжектор, и поговорим ниже.

Неправильно настроенная система имеет следующие симптомы:

при движении силовая установка не может развивать максимальную мощность;
провалов оборотов двигателя при его резком разгоне;
нестабильная работа двигателя на холостом ходу;
затрудненный запуск силовой установки;
двигатель имеет повышенный расход топливной смеси.

Конструкция системы

Прежде чем приступить к рассмотрению процесса регулировки, считаем необходимым разобраться со схемой и принципом работы системы. На автомобилях модельного ряда ВАЗ 2109 установлена бесконтактная система зажигания. Схема соединения всех элементов следующая:

В принципе работы системы нет ничего сложного. Чтобы искра начала вырабатываться, вал двигателя должен провернуться. Одновременно с его поворотом будет поворачиваться и распределительный вал. В результате датчик формирует сигнал, который будет подаваться на коммутатор. Клемма «К» катушки будет соединена с общим проводом (с «землей»), в результате чего на основном проводе появится искра. В момент, когда рабочий ползун трамблера соединит основной провод с тем или иным высоковольтным проводом на соответствующей свече зажигания, появится искра и двигатель машины запустится.

При неправильной настройке свечи работают в неправильных временных режимах. Поэтому такое нарушение становится причиной нестабильной работы Total Power Unit.

Подготовительные мероприятия и необходимый инструмент

Установка зажигания ВАЗ 2109 карбюратор начинается с подготовительных мероприятий. Конкретно вам необходимо:

Прогреть двигатель автомобиля;
Поставьте автомобиль на стояночный тормоз и установите под него стабилизаторы поперечной устойчивости задних колес.

Помните, что нельзя игнорировать правила техники безопасности, ведь автомобиль – это транспортное средство, и несоблюдение правил безопасности при вождении, обслуживании и ремонте может дорого вам обойтись.

Важный момент: перед началом работ следует убедиться в правильности установки карбюратора на автомобиль. Не лишним будет произвести визуальный осмотр всех элементов системы. Если речь идет о карбюраторном автомобиле, особое внимание следует уделить осмотру состояния трамблера.

Если у вас автомобиль с инжекторным двигателем, стоит проверить на исправность модуль зажигания. Все дело в том, что, как показывает практика, именно этот модуль чаще всего выходит из строя и является причиной неработоспособности всей системы.

Для выполнения работы нам потребуется:

стробоскоп;
набор ключей.

Как правильно выставить зажигание на ваз 2109 карбюратор — подробная инструкция

Процесс настройки выглядит так:

1. Заводим двигатель автомобиля и следим за тем, чтобы обороты двигателя были примерно 800 об/мин. Чтобы установить обороты холостого хода в таких пределах, достаточно отрегулировать винт, отвечающий за количество топливной смеси в карбюраторе, с помощью шлицевой отвертки.

2. После установки оборотов холостого хода на указанное выше значение выключите двигатель автомобиля.

3. Отсоедините резиновый шланг от вакуум-корректора. Аккуратно согните шланг примерно посередине или заткните его винтом подходящего диаметра.

4. Подключаем плюсовую клемму стробоскопа к клемме «+» аккумулятора;

5. Минусовой провод стробоскопа подключаем к клемме «-» аккумулятора;

6. Отсоедините провод свечи зажигания от гнезда первого цилиндра, как показано на рисунке:

Отсоединить провод свечи зажигания

7. Установить датчик стробоскопа в гнездо и подключить к нему высоковольтный провод;

Снятие заглушки

9. Включить зажигание и запустить двигатель. Активно меняющийся световой поток, создаваемый стробоскопом, направляется в люк картера сцепления:

10. При мигании лампочки создается впечатление, что метка, расположенная на маховике, находится в неподвижном состоянии… Если зажигание выставлено правильно , то первая отметка должна находиться между технологической выемкой и предыдущей отметкой на шкале.

11. Если после описанных операций обнаружилось, что регулировка зажигания ВАЗ 2109 неправильная, продолжаем работу.

12. С помощью накидного ключа слегка ослабляем гайки крепления распределителя системы зажигания:

Гайки крепления

13. После ослабления гаек крепления поворачиваем корпус распределителя на правую сторону — если это необходимо для увеличения угла зажигания, и влево, если угол нужно уменьшить.

14. Подсоединяем резиновую трубку к вакуум-корректору и проверяем правильность установки зажигания. Если нормальный результат достигнут не был, делаем повторную корректировку. О том, как проверить правильность работы системы, будет рассказано ниже.

Лампа накаливания вместо стробоскопа

Многие автовладельцы зададут вполне справедливый вопрос: как устроено зажигание ВАЗ 2109 при отсутствии стробоскопа. Конечно, все же правильнее работать со стробоскопом, тем более, что в этом случае можно максимально точно провести работы по регулировке и настройке. Однако есть еще один способ, который будет полезен тем, кто по тем или иным причинам не хочет приобретать стробоскоп.

Для работы нам понадобится обычная лампа накаливания, рассчитанная на рабочее напряжение 12В. Весь алгоритм действий следующий:

Отсоединить провод от трамблера который идет на катушку зажигания
Подключаем к проводу одну клемму лампочки накаливания. Подсоедините второй провод от лампы к массе.
Как и в случае, когда зажигание ВАЗ 2109 выставляется с помощью стробоскопа, откручиваем гайки крепления трамблера с помощью накидного ключа.
Включаем зажигание. Лампа накаливания должна загореться.
Постепенно крутим трамблер, пока лампа не перестанет светиться. После этого немного поворачиваем трамблер в другую сторону. Как только лампа снова начнет светиться, гайки крепления можно подтянуть.

Конечно, описанный выше метод не может обеспечить максимально возможную точность управления. Однако добиться с его помощью более-менее правильной и стабильной работы силового агрегата вполне реально.

Как отрегулировать зажигание на ВАЗ 2109 — альтернативный способ

Помимо описанных выше способов регулировки с помощью стробоскопа и лампочки, следует помнить еще об одном способе — регулировке с помощью штатного тахометра . Подчеркнем, что этот метод, как и метод с использованием лампочки, не может обеспечить высокой точности настройки. При этом у него есть один существенный недостаток – провести регулировку самостоятельно невозможно; потребуется помощник. Итак:

Ваш помощник за рулем автомобиля. Он включает зажигание и следит за показаниями штатного тахометра на панели приборов.
Ослабляешь гайки трамблера и немного его проворачиваешь.
Ваш помощник поворачивает ключ зажигания. Стрелка тахометра должна быстро отклониться и вернуться к нулю.
Нужно следить, чтобы трамблер оставался в таком положении, при котором стрелка тахометра отклоняется.

Как видите, этот метод требует терпения и много времени. Как показывает практика, невозможно быстро и с первого раза отрегулировать зажигание данным методом … Поэтому рекомендуем использовать его только в крайнем случае.

Как выставить зажигание на ваз 2109 инжектор

Выше мы описали процесс регулировки карбюраторных моторов. Однако существуют модификации ВАЗ, оснащенные инжекторными силовыми агрегатами. Как настроить зажигание на ВАЗ 2109 с таким двигателем?

В первую очередь следует отметить, что в случае с инжекторными моторами у них нет распределителя и датчика Холла. В этом случае в системе предусмотрено сразу две катушки зажигания, и, соответственно, два коммутатора. Главное отличие системы впрыска от классической в том, что управляющие сигналы вырабатываются специальным электронным блоком. Принцип работы следующий:

Таким образом, трамблер просто не нужен, ведь именно электронный блок управления определяет, в каком цилиндре и в какой момент времени должна быть искра. Сигналы с блока управления поступают на входы коммутаторов, а с них на катушки зажигания. Один переключатель отвечает за искрообразование в первом и третьем цилиндрах, а второй во втором и четвертом.

Как и в случае с двигателями с карбюраторной топливной системой, регулировка осуществляется по специальным технологическим рискам. Метки зажигания ВАЗ 2109форсунки показаны на фото ниже:

Обратите внимание, что настроить систему впрыска двигателя самостоятельно не представляется возможным. Все дело в том, что данная операция предполагает внесение изменений в программное обеспечение микроконтроллера электронного блока управления. Конечно, для каждого конкретного микроконтроллера своя определенная прошивка. Причем есть и нестандартные прошивки, например, с настройками для спортивного стиля вождения.

Прошить электронный блок управления может только опытный специалист с определенными знаниями. Поэтому при неполадках в системе зажигания инжекторного мотора следует обратиться за помощью в проверенный автосервис.

Проверка правильности настройки

После того, как мы разобрались с вопросом, как установить зажигание на ВАЗ 2109, рассмотрим процесс проверки правильности проведения регулировочных работ.

Итак, при правильной настройке:

в процессе набора оборотов силовой установки (при прогреве автомобиля) нарушения стабильности ее работы не происходит;
при движении автомобиля со скоростью около 50 км/ч на четвертой скорости и при резком ускорении должна быть непродолжительная детонация двигателя. Если детонации нет, то зажигание позднее; если есть, но не проходит — раньше. Регулировка производится поворотом распределителя в ту или иную сторону.

Помните, что добиться стабильной работы силового агрегата зачастую невозможно из-за неправильной работы топливной системы или даже из-за бензина низкого качества. В подобной ситуации лучшим выходом из нее будет настройка карбюратора на наиболее оптимальный режим работы с последующей регулировкой угла опережения зажигания.

Очень часто эти неисправности системы зажигания вызваны банальной причиной — неправильно выставленным зажиганием.

Деталь под названием «распределитель» выполняет функцию распределения зажигания и оказывает непосредственное влияние на стабильность работы двигателя автомобиля.
Основная задача, которую призван решить данный продукт, — регулирование искрообразования в зависимости от нагрузки, числа оборотов и других параметров работы двигателя, и последующее правильное распределение образующейся искры по всем цилиндрам.

Трамблер — его конструкция и назначение

Указанное изделие является элементом системы зажигания, решающим комплекс задач:

Регулировка уровня сигнала (электрического), его контроль, а также последующая передача на выключатель катушки;
Распределение в необходимой последовательности вырабатываемой искры на свечи зажигания, которая задается тактами зажигания;

Сегодня в конструкциях автомобилей используются два типа систем зажигания: контактная и бесконтактная. Есть и другие технические решения, но они применяются на моделях, количество которых ничтожно мало.
Клапаны, установленные в них, отличаются
конструкции очень незначительны и практически идентичны по основным характеристикам. Поэтому, поняв, что масло течет из-под трамблера ВАЗ 2109, можно произвести работы по устранению обнаруженной неисправности теми же методами.

Трамблер для ВАЗ 2109

Стандартное изделие для автомобиля данной марки имеет встроенный четырехискровой датчик Холла, оснащенный встроенными регуляторами, регулирующими систему опережения зажигания. Последний может быть вакуумным или центробежным.

Основными элементами карбюратора являются:

Сцепление
Ролик с установленным центробежным регулятором
Кольцо уплотнительное
Опорная пластина
Прокладки
Пылезащитный экран
Датчик Холла
Вакуумный корректор
Бегунок (прерыватель-распределитель)
Упорные и стопорные шайбы
Корпус распределителя

Внешние проявления неисправности

Понять, что проверить техническое состояние распределителя, можно по следующим фактам:

В движении машина дергается
Двигатель не запускается
При увеличении скорости движения слышен характерный стук поршневых пальцев
Медленное ускорение автомобиля
Значительно повышенный расход топлива

Одной из вероятных причин возникновения неисправности является попадание масла в трамблер ВАЗ 2109 в его трамблер.

Причины, по которым масло может попасть в распределитель

В автомобиле ВАЗ 2109 масло из-под трамблера может попасть в это изделие через сальник на хвостовике. Внешне это будет выглядеть примерно так. При разборке трамблера хорошо видна ржавчина на бегунке, установленный там уголёк часто полностью стерся, а под сеткой всё в масле.

Причиной, приведшей к появлению масла в трамблер ВАЗ 2109, является засорение небольшого отверстия в основании карбюратора, которое конструктивно относится к системе вентиляции картера двигателя.

На холостых оборотах двигателя в картере возникает избыточное давление, которое проталкивает масло через сальник в распределитель.
Во избежание повторения неисправности указанное выше отверстие следует очистить. Но операция довольно сложная в техническом плане. Поэтому ее следует выполнять в автосервисе.

Еще одна причина, приводящая к появлению масла в трамблер на ВАЗ 2109, это сильный износ сальника.

Для выявления и устранения данной неисправности трамблер, как минимум, необходимо снять, а после выполнения необходимого объема работ установить заново.

Последовательность выполнения работ своими руками

Перед началом работ помните, что все детали внутри пропитаны маслом в трамблер ВАЗ 2109. После демонтажа их следует промыть и просушить.

1. Демонтаж распределителя начинается со снятия минусового провода, который подключается к клемме аккумулятора.

2. Затем отсоединяем от него высоковольтные провода, затем вакуумный шланг, который соединяет трамблер с вакуум-корректором.

3. Следующим этапом работы будет извлечение кабеля из держателя. Он используется для привода заслонок.

4. Снимаем скобу, которая является зажимом для проводов. В комплекте со всеми штырями и проводами, которые были закреплены здесь.

5. Откручиваем гайку крепления, следя за тем, чтобы установленная под ней шайба не потерялась. Данная работа выполняется в несколько этапов:
На привод вспомогательных устройств, с одной стороны, и корпус распределителя, с другой, наносятся специальные метки. Это необходимо сделать для того, чтобы при сборке изделия можно было выдержать пусковой момент зажигания, не производя новой регулировки.

6. С помощью отвертки сожмите фиксатор на распределителе и вытащите жгут проводов зажигания.

7. Вынимаем резиновую заглушку из картера сцепления.

8. Вращая коленвал, добиваемся установки поршня в 1-м цилиндре в ВМТ.

9. Риска, отмеченная на маховике, если смотреть через отверстие, должна совпадать с градуировкой, нанесенной в середине шкалы корпуса.

10. Снимаем трамблер, предварительно открутив удерживающие его гайки.

11. Установка осуществляется в обратном порядке.

12. При установке ползуна необходимо проверить положение ролика. Последний необходимо расположить так, чтобы его внешний контакт находился напротив вывода, соответствующего 1-му цилиндру.

13. Терминал расположен на крышке.

14. Убедитесь, что метки соответствуют указанным выше.

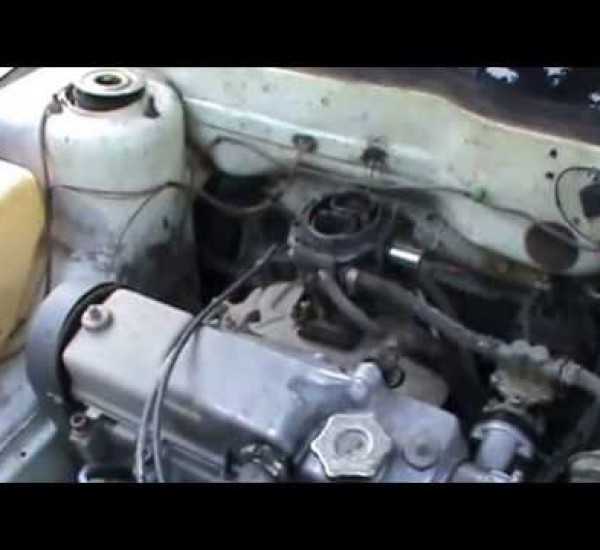

Ниже вы можете посмотреть видео как снять и установить трамблер на ВАЗ 2108-09.

Регулировка зажигания

В тех случаях, когда при обратной сборке вы забыли о метках или провернули вал, в результате чего поршень вышел из ВМТ, то вам придется потратить много времени на переустановку зажигания .

Перед началом работы необходимо:

Полезный совет

ВАЖНО! Число оборотов двигателя автомобиля должно быть в пределах 820 – 900 об/мин

На холостом ходу установите угол опережения зажигания и проверьте его.
Значение заданного угла 0 — 1 градус, считая от ВМТ. Последствиями неправильной установки зажигания будет перегрев двигателя и значительное снижение его мощности, а также возникновение детонации. Последнее приводит к ускоренному разрушению колец на цилиндрах и увеличению расхода топлива.
Упомянутая выше регулировка осуществляется по шкале, расположенной в специальном лючке, предусмотренном в картере сцепления (резиновая заглушка должна быть удалена). А по маркировке нанесенной на маховик на заводе

Далее проводится собственно процедура настройки. Но это уже тема для отдельной статьи, которую вы можете прочитать на нашем сайте. Здесь же размещено видео, представляющее собой пошаговую инструкцию по устранению указанной неисправности и соответствующие фотографии.
В том случае, если Вы планируете устранить неисправность на СТО, цену работы необходимо уточнять дополнительно.

Каждый владелец автомобиля ВАЗ-2109 сталкивался с проблемой правильного функционирования двигателя. Основная сложность в том, что при повороте ключа зажигания двигатель запускается, но работает с перебоями.

Технические термины

Система зажигания представляет собой цепь устройств, гарантирующих возникновение электрического разряда, воспламеняющего топливовоздушную смесь в двигателе. Он играет важную роль в оснащении автомобиля. Появление искры, определяющее время зажигания и работоспособность системы, называется зажиганием. Последствиями неправильно выставленного зажигания могут стать едкий дым, исходящий из выхлопа из трубы, проблемы с запуском двигателя и многие другие. ВАЗ-2109, у которого карбюраторный двигатель, нуждается в четкой регулировке зажигания. В этом случае не лишним будет использовать стробоскоп, значительно облегчающий процесс работы.

Симптомы, указывающие на необходимость регулировки зажигания.

Чрезмерная детонация поршневой системы. Характеризуется звенящим звуком, издаваемым в момент нажатия педали акселератора. Причина – преждевременное зажигание, грозящее нарушением функций автомобиля с последующей деформацией поршневых колец.
Двигатель запускается с черными выхлопными газами. Это также связано с ранним зажиганием.
Значительное снижение мощности двигателя, изменение режимов его работы, перерасход топлива. Эти проблемы касаются позднего зажигания, не позволяющего смеси полностью сгореть.
Неравномерная работа двигателя на холостом ходу.

Регулировка зажигания.

Для нормализации работы двигателя необходимо полностью отрегулировать угол опережения зажигания. Для проведения диагностики и устранения неполадок необходимо иметь определенные инструменты:

тахометр, чаще всего находится в автотестере;
стробоскоп;
;
.

Перед началом процесса налаживания необходимо запустить двигатель, доведя количество оборотов холостого хода до 800 секунд в минуту. При этом температура в системе должна быть не менее 90 градусов.
Далее коленвал позиционируется по метке, расположенной на крышке блока цилиндров.

К проводу, выходящему из распределителя, необходимо подключить 12-вольтовую лампочку, второй контакт которой соединен с массой. Включив зажигание, смотрим — лампа не загорелась. Необходимо ослабить гайку, удерживающую пластину распределителя, и медленно поворачивать корпус против часовой стрелки, пока не загорится лампа.

Для проверки правильности настройки автомобиль разгоняют до скорости не более 50 км/ч, переключившись на 4-ю скорость, педаль газа резко нажимают в пол. Ровный стук означает хорошо выполненную работу. Отсутствие звуков свидетельствует о позднем зажигании. Это можно исправить, повернув распределитель по часовой стрелке.

Отсутствие положительного результата еще не повод для огорчения. Посещение автосервиса поможет решить проблему с минимальными затратами.

Показано его распределительное устройство. Нормальное функционирование распределителя – залог стабильной работы двигателя внутреннего сгорания. Причина в том, что с помощью распределителя на электроды свечей зажигания подается искра. Причем это происходит не только при движении автомобиля, но и в режиме холостого хода.

Для чего нужен дистрибьютор?

Надлежащее функционирование распределителя необходимо для идеальных динамических характеристик, когда двигатель быстро набирает обороты. Функция заключается в том, что с ее помощью корректируется угол опережения зажигания. Другими словами, он выбирает правильный момент для подачи искры на электроды свечи зажигания. Причем этот момент зависит от определенных факторов, к которым относятся частота вращения коленчатого вала, нагрузка на двигатель и многие другие. Также стоит отметить, что необходимо правильно распределить искру по всем свечам. Это входит в задачи распределителя зажигания, то есть распределителя. Если двигатель на ваз 2109автомобиль, распределительное устройство которого рассматривается в статье, начинает дергаться, либо делает это с трудом, то, скорее всего, в ремонте нуждается сам трамблер. Этот процесс несложный, вам не нужно образование автоэлектрика, достаточно придерживаться небольшой инструкции.

Конструкция трамблера

Является основным элементом всей системы зажигания. Нужен для того, чтобы регулировать управление и передавать электрические сигналы малой амплитуды от к электронному коммутатору. А также распределять высокое напряжение на свечи зажигания в строгой последовательности. Причем эта последовательность зависит от того, в каком цилиндре должен происходить такт зажигания. На ВАЗ 2109автомобиля, распределительное устройство которого почти такое же, как и одноименного на «классике», системы типа «Контакт» никогда не применялись на автомобилях этой серии. Они использовались на всех ранних моделях автомобилей ВАЗ. Но такая система ушла в небытие, так как имеет массу недостатков. Основной из них – наличие контактного прерывателя-распределителя. Функции этого механизма в бесконтактной системе зажигания перешли к датчику Холла. Следует отметить, что работа обеих систем практически одинакова. Единственным исключением является конструкция выключателя. Вот такое простое устройство ВАЗ 2109распределитель. Если в системе питания стоит карбюратор, то главным элементом является распределитель зажигания. Если машина инжекторная, то трамблера в ней нет.

Особенности конструкции

Кроме того, устройство которого рассматривается в статье ниже, включает в себя вакуумный и центробежный регуляторы опережения зажигания. Помимо них есть еще несколько элементов, способствующих нормальной работе распределителя. Помимо вакуум-корректора, датчика Холла, центробежного регулятора имеется пластиковый экран, защищающий внутреннюю поверхность распределителя от пыли и грязи. Бегунок, закрепленный на роторе распределителя зажигания, имеет в своей конструкции постоянное сопротивление. Его значение составляет около 1 кОм. Также есть упорная и стопорная шайбы, несколько прокладок, прокладок и уплотнительных колец. Все это собрано в едином алюминиевом корпусе. С одной стороны крышка крепится двумя болтами. ВАЗ 2109распределитель состоит из таких элементов, устройство, фото и конструкция которых приведены в статье.

Как определить, что сломался трамблер

Определить неисправность трамблера электронного зажигания достаточно просто. Машина начинает дергаться при движении. Тем более, что других предпосылок нет. Другими словами, в баке качественное топливо, топливный насос исправен, карбюратор исправен. Двигатель начинает троить, когда машина набирает определенную скорость. Часто причиной этого является замасливание контактов, которые находятся на корпусе трамблера. Также двигатель может вообще не запускаться. Слышен стук поршневых пальцев при разгоне. Если скорость набирается крайне медленно, увеличивается расход бензина, то имеет место поломка распределителя зажигания или какого-либо его элемента. Крышка ВАЗ 2109раздатка может рухнуть.

Что может пойти не так?

Причем чаще всего перегорает бегунок, который распределяет высокое напряжение на электроды свечей. Также могут сгореть контакты, расположенные непосредственно в пластиковой крышке. Если двигатель вообще не заводится, то возможно разрушены центральные контакты в крышке трамблера ВАЗ 2109. Устройство распределителя таково, что без использования таких контактов никуда не уедешь. Также может выйти из строя сам датчик Холла. Очень часто подшипник этого датчика разболтан или разрушен. Даже малейшая трещина в крышке распределителя зажигания может привести к тому, что двигатель не запустится или будет работать с перебоями. Возможно, у штекера, к которому подключен датчик Холла, очень плохой контакт.

Снятие трамблера

Данное руководство понадобится вам, если вам потребуется заменить трамблер ВАЗ 2109. Также для проведения ремонта необходимо снять распределитель зажигания. Для этого сначала нужно отключить минусовую клемму от аккумулятора. Затем — отключите все бронепровода, идущие к крышке распределителя зажигания. Также отсоединяется шланг, который идет от вакуум-корректора к карбюратору. Затем нужно отсоединить скобу, которая держит все провода. Для этого откручиваем гайку. Обратите внимание, что под ним находится шайба, которую очень важно не потерять.

Установка трамблера

Обратите внимание, что на автомобиле ВАЗ 2109 трамблер можно установить только в одно положение его ротора. Поэтому перед снятием трамблера на ВАЗ 2109 с распредвала никаких меток наносить не нужно. Достаточно открутить три гайки, которые крепят корпус к ГБЦ. Но перед этим необходимо отсоединить штекер, который соединял датчик Холла с выключателем.

Если не снимать ремень ГРМ, а работать только с распределителем зажигания, то при установке распределителя не нужно выставлять коленвал по меткам. Конструкция привода распределителя зажигания на «девятках», а также «восьмерках» и карбюраторных «десятках» отличается от применяемой в автомобилях классической серии. Распределитель нельзя поставить как-то не так, он только становится в одно положение. При этом контакт ползунка всегда будет в том положении, в котором ему нужно быть. О том, как поставить трамблер на ВАЗ 2109, много говорить не приходится.. Главное правильно пометить распредвалы и коленвалы.

Приступаем к разборке распределителя

Сначала откручиваем два болта крепления крышки к корпусу распределителя. Затем снимите ползунок, потянув его вверх. Обратите внимание на его состояние, на нем не должно быть ржавчины, повреждений, следов износа, гари. При этом в нормальном положении ползунок должен плотно прилегать к ротору распределителя. Хорошая посадка обеспечивается небольшой листовой пружиной. В том случае, если произошло ослабление или он сломался или деформировался, необходимо полностью заменить ползунок целиком. Стоимость этого элемента небольшая, не более 50 рублей, поэтому проблем с ним не возникнет. Обратите внимание, что все провода ВАЗ 2109распределитель должен быть отключен от сети.

Проверка бегунка и дальнейшая разборка

Чтобы убедиться в целостности бегунка, необходимо измерить сопротивление между медными контактами на нем. Сопротивление должно быть около 1 кОм. Далее нужно демонтировать пластиковый экран, чтобы защитить его от пыли. Затем вынимается клемма, с помощью которой передается низкое напряжение. Для этого нужно открутить болт, который его крепит. С помощью отвертки сожмите держатель и извлеките провод. Затем откручиваются два болта, с помощью которых крепится опорная плита датчика Холла. Затем вы можете удалить его. Стопорное кольцо вытаскивается, вполне возможно, что это потребует больших усилий. Но можете не переживать, вряд ли вам удастся разорвать этот узел.

После этого нужно открутить два болта, которыми крепился вакуумный корректор, без него трамблер ВАЗ 2109 работать не может. Его устройство таково, что он вносит изменения, анализируя работу мотора. С помощью отвертки необходимо вытащить стержень этого корректора с опорой на пластине.

Окончание разборки

После этого можно полностью снять вакуумный корректор с корпуса распределителя зажигания и вытащить опорную плиту. В случае появления задиров, надрывов или чрезмерного износа втулки необходимо полностью заменить этот элемент. Далее нужно демонтировать стопорное кольцо. После этого снимается шайба, которая находится сразу за ней на валике распределителя зажигания. Штифт, фиксирующий муфту, запрессован стопорным кольцом. Его необходимо удалить. Если уплотнительное кольцо изношено, затвердело или даже полностью порвалось, замените его новым. Чтобы выбить штифт из муфты, нужно взять хотя бы небольшой гвоздь, а лучше тонкую выколотку. Затем демонтируйте пластину на центробежном регуляторе. Проверьте, как грузики этого регулятора вращаются на осях. Если он тяжелый, то необходимо снять стопорные кольца и эти грузики. Тщательно прочистите в нем все отверстия и смажьте.

Если вам необходимо заменить датчик прерывателя, то вам необходимо открутить два болта, которыми он крепился, а затем снять его с опорной плиты. Обратите внимание, что в некоторых распределителях зажигания датчик может крепиться заклепками. В этом случае замену этого элемента необходимо проводить совместно с пластиной, на которой он расположен. Вот как снять трамблер на ВАЗ 2109, а также провести его полную разборку. Сборка осуществляется в обратном порядке.

Неисправности зажигания ВАЗ могут привести к тому, что двигатель не заведется, либо будет работать нестабильно на холостом ходу, либо не будет развивать полную мощность. Двигатель может не запускаться из-за поломки в системе зажигания по каким-то причинам, о которых мы расскажем ниже.
VX-5.ru / Наука и жизнь / Система знаний

обрыв цепи низкого напряжения, либо короткое замыкание в ней;
неисправны свечи, трамблер, катушка зажигания или выключатель;
высоковольтные провода неправильно подключены к свечам;
загрязнение высоковольтных проводов или их обрыв;
установлен неправильный угол опережения зажигания;
повреждена крышка распределителя или бегунок;

На холостом ходу двигатель будет работать с перебоями, если зазор в свечах зажигания больше нормы, либо неправильно выставлено зажигание, а также если провода замаслены, либо неисправны свечи, крышка распределителя, бегунок. На высоких оборотах двигатель будет работать нестабильно, если трамблер выйдет из строя. Полной мощности мотор не разовьет, если есть неисправность коммутатора, распределителя, неправильный угол опережения зажигания.

Меры безопасности.

Во время работы переключатель может сильно нагреваться. Во избежание повреждения электроники, а также во избежание травм необходимо соблюдать следующее:

Не следует прикасаться к высоковольтным проводам, катушке, коммутатору при работающем двигателе, т.к. в бесконтактной системе зажигания значительно выше, чем в контактной.
Нет необходимости проверять искру и держать в руке провод или свечу. Используйте для этого разрядник.
Не прокладывайте вместе провода высокого и низкого напряжения.
Не отключать массу при включенном зажигании, может выйти из строя электроника.
Не отсоединяйте провода от выключателя при включенном зажигании.
Убедитесь, что переключатель правильно подключен к земле.

Для проверки искры можно использовать старые свечи. Установите зазор свечи зажигания в пределах 0,7-0,8 мм.

При неисправности системы зажигания могут возникнуть проблемы с запуском двигателя. Но для того, чтобы начать искать поломку в системе зажигания, нужно убедиться в исправности топливной системы. Если топливо не поступает в карбюратор, двигатель не заведется. Чтобы убедиться, что бензин течет, нужно снять шланг с карбюратора и вручную прокачать бензин, бензин должен течь. Двигатель может работать нестабильно при повышенном уровне бензина в карбюраторе, из-за неисправности вакуумного усилителя тормозов.

Возможные причины прерывистой работы двигателя.

Влажные, грязные или поврежденные высоковольтные провода.
Высоковольтные провода не до конца воткнуты в пазы крышки трамблера и катушки зажигания, в подсвечники.
Зазор в свечах не правильный, свечи пробиты.
Неправильный угол опережения зажигания.
Сгорел резистор бегунка в трамблере, либо неисправен сам бегунок.
Повреждена крышка распределителя.
Перегорел переключатель.
Перегорела катушка зажигания.

Время от времени чистить высоковольтные провода, свечи, катушку зажигания, крышку распределителя, переключатель.

Что делать, если двигатель не заводится (не заводится).

Проверить искровой зазор или свечу зажигания на всех цилиндрах. При необходимости замените неисправные высоковольтные провода. Если искра есть на всех цилиндрах, но двигатель не заводится, то замените свечи зажигания.
Если нет искры на всех свечах, то попробуйте заменить бегунок или резистор. Исправность резистора можно проверить омметром, сопротивление резистора должно быть 0,9-1,1 кОм. Если после этих мероприятий двигатель по-прежнему не заводится, то замените крышку трамблера. В противном случае необходимо заменить по порядку: катушку зажигания, коммутатор и трамблер.

Что делать, если двигатель работает с перебоями.

Проверить и при необходимости очистить высоковольтные провода. Для удобства проверки изоляции проводов и крышки распределителя заехать в гараж и выключить свет, при работающем двигателе внимательно посмотреть на провода, в поврежденных местах вы увидите свечение.
Чтобы определить какая именно свеча не годится, необходимо отсоединить от нее провод при неработающем двигателе, затем запустить двигатель, если нестабильность двигателя стала больше, то данная свеча исправна. Значит нужно проверить все свечи. Если нестабильность не изменилась, то замените свечу зажигания, а если это не поможет, то замените высоковольтный провод.
Если все провода и свечи не неисправны, но моторчик тоже работает с перебоями, то надо попробовать заменить бегунок, а потом крышку трамблера.
Если это не помогло, то следующим шагом будет замена замка зажигания.
Последним шагом является проверка установки зажигания.

В карбюратор подается газ, но он не срабатывает. Новый топливный насос…

В карбюратор подается газ, но он не срабатывает.

Новый топливный насос…

Задайте вопрос, получите ответ как можно скорее!

☰

ЗАПРОСИТЬ ЦЕНУ

спросил

Остин Т

на 24 октября 2016 г.

карбюратор получает газ, но двигатель не заводится. на пусковой жидкости заводится, но глохнет. я дважды чистил карбюратор. карбюратор после ремонта

Пробег моей машины 35000 миль.
В моей машине установлена автоматическая коробка передач.

Замена свечей зажигания	113,11–716,47 долл. США	Получить предложение
Автомобиль не заводится Осмотр	$94,99 — $114,99	Получить предложение

Или для любого другого авторемонта

Получить предложение

Джессика Хоу

Автомеханик

5 лет опыта

Двигатели, которые не работают, вызывают разочарование. Давайте начнем с предположения, что топливо проходит через карбюратор. Далее вам нужно будет изучить искру и компрессию. Искра может быть самой легкой для изучения. Нужно проверить состояние и зазор на свечах зажигания. Кабели зажигания должны быть чистыми, сухими и затянутыми. Вам также необходимо убедиться, что вы получаете достаточно сильный ток на каждую свечу зажигания от распределителя.

Если эти аспекты проверятся, вам нужно будет изучить возможность плохого сжатия. Из-за возраста автомобиля это может быть проблемой. Есть тесты на компрессию, которые вы можете выполнить на двигателе, и для них потребуется специальный манометр.

Другая абстрактная проблема, с которой вы можете столкнуться, — низкое качество топлива. В наши дни это редкость, но если топливо старое, оно может быть плохим. Вам нужно будет очистить и слить не только топливный бак, но и топливопроводы.

Чтобы избежать ненужного ремонта, я предлагаю, чтобы проблема с запуском вашего автомобиля была проверена у вас дома одним из наших сертифицированных техников.

Заявления, приведенные выше, предназначены только для информационных целей и должны быть проверены независимо. Пожалуйста, смотрите наш условия обслуживания подробнее

Получите мгновенную смету для вашего автомобиля

К вам приедут наши сертифицированные механики ・Гарантия на 12 месяцев и пробег 12 000 миль・Справедливые и прозрачные цены

Узнать цену

Механик со стажем?

Зарабатывайте до $70/час

Подать заявку

Что спрашивают другие

Что означает загорание индикатора Check Engine?

Индикатор Check Engine Light — это удобный инструмент, который сообщит вам, когда с вашим автомобилем что-то не так. Это не говорит вам точно, что не так, но свободная крышка бензобака — это распространенная решаемая проблема. Если люфт…

Как пользоваться зеркалами бокового вида с подогревом?

Если ваш автомобиль оборудован зеркалами бокового вида с подогревом, у вас есть удобный способ очистить зеркала ото льда, снега и запотевания. Не волнуйтесь, пользоваться зеркалами с подогревом на самом деле очень просто. Просто нажмите кнопку размораживания сзади…

Как пользоваться розетками?

Розетки позволяют использовать электронные устройства в автомобиле, пока он включен. Такие предметы, как сотовые телефоны, можно заряжать от розеток. В вашем автомобиле четыре розетки: 1. Одна…

Низкое давление масла

Эта проблема может быть вызвана несколькими причинами. Низкий уровень масла является наиболее вероятной причиной, и под этим может быть плохой масляный насос. Первым делом я бы проверил уровень масла. Если уровень масла…

Странный скачок оборотов при движении накатом в автомобиле.

В вашем автомобиле установлена автоматическая коробка передач (https://www.yourmechanic.com/article/how-an-automatic-transmission-works), которая автоматически переключается на более низкую передачу при снижении скорости автомобиля. Этот всплеск оборотов — это просто понижающая передача, которая слегка раскручивает двигатель при переключении на пониженную передачу. Не о чем беспокоиться…

Пропуски зажигания в цилиндрах 2, 4 или 6

Здравствуйте. Возможен отзыв (https://www.yourmechanic.com/article/what-to-do-if-your-car-is-remember-by-jason-unrau) модуля управления зажиганием на вашем автомобиле. Вам нужно будет связаться с дилером GM и узнать, находится ли ваш автомобиль в списке отзыва для отзыва [03v231000](http://www-odi.nhtsa.dot.gov/owners/SearchResults?searchType=ID&targetCategory=R&searchCriteria.nhtsa_ids =03V231000) модуль управления зажиганием…

Симптомы фазовращателя кулачка? Ford F-150 2006 года выпуска

Шум и/или выход из строя фазоинверторов с регулируемой синхронизацией фаз газораспределения — хорошо известная проблема на 5,4-литровом двигателе V-8. В 2006 году Ford выпустил бюллетень по техническому обслуживанию (https://www. yourmechanic.com/article/how-to-use-a-technical-service-bulletin-tsb-to-diagnose-and-repair-a-car- by-valerie-johnston), обозначенный TSB 06-19-8 (http://www.stangnet.com/images/stories/docs/s197_TSBs/06-19-08.pdf), для объяснения процедур обслуживания и ремонта для дело…

Типтроник коробка передач-задняя направляющая 2002 VW Jetta

Здравствуйте. Похоже, ваша проблема связана с гидроблоком коробки передач. Износ внутри корпуса клапана приводит к низкому давлению включения сцепления (https://www.yourmechanic.com/article/does-an-automatic-transmission-have-a-clutch) — вперед или назад — и проскальзыванию, как у вас.

Здравствуйте, у меня mazdaspeed 6 2006 года с пробегом 100 000 миль и «прогоревшим третьим поршнем», стоит ли его чинить?

Очень жаль, что он дал сбой на столь раннем этапе игры, но я не думаю, что у его исправления есть будущее. Просто помните, что двигатель — это лишь одна из многих очень дорогих частей автомобиля, и как только вы. ..

Статьи по Теме

Как часто следует проверять топливную систему?

Нет Без топлива двигатель внутреннего сгорания не запустится. По этой причине детали, используемые в топливной системе, рассчитаны на долговечность и могут выдерживать годы почти постоянного использования. Некоторые детали, такие как топливный фильтр, предназначены для…

Признаки неисправной или неисправной форсунки холодного пуска

Общие признаки включают затрудненный запуск, снижение эффективности использования топлива и проблемы с работой двигателя.

Как понять системы сжатия и питания в малых двигателях

Знакомство с основными функциями системы сжатия и питания четырехтактного двигателя может помочь вам диагностировать и устранять проблемы с вашим автомобилем.

Просмотрите другой контент

Смета

Услуги

Техническое обслуживание

Устранение проблем с карбюратором и новый взгляд на Vaporlock Blues

Фред Мок из Packards International Motor Car Club

24 января 2007 г.

Делиться

У меня был разговор с Майком Порто, Калифорния. и записка Роберта Найта, известного из Огайо, относительно эксплуатации их автомобилей при определенных условиях вождения. Это вежливый способ сказать: почему машина перестала работать, когда казалось, что все в порядке?

Лето наступило, и участники снежных поясов могут зажечь «Паккарды» и отправиться в путь без соли и удивления, почему машина может промахнуться, кажется, что ей не хватает топлива, пахнет бензином повсюду , или не видно бензина в стеклянной чаше, или машина глохнет при нормальной рабочей температуре после хорошего разгона на высокой скорости и выезжаете с трассы. Новые виды топлива уже здесь.

Еще в осеннем выпуске News Counselor за 2002 год в Q-Tips была статья Роджера Гибба о паровых пробках. Вы хотите просмотреть эту статью, когда будете обсуждать пароизоляцию.

АЛКОГОЛЬНОЕ ТОПЛИВО – СЧАСТЛИВЫЕ ФЕРМЕРЫ – НЕСЧАСТНЫЕ ВОДИТЕЛИ

Не будет никаких дискуссий о бурении нефтяных скважин, зелени, политике, газовых компаниях, совершающих убийства, или каких-либо заявлений типа: «Ну, это глупо, чисто горящее топливо может производиться без каких-либо добавок». Мы должны работать с тем, что у нас есть, и у нас есть старые автомобили, которые используют карбюраторы, используя топливо, для которого старые автомобили не были предназначены.

Использование топлива или присадок, содержащих чрезмерное количество этанола, метанола или MTB, может привести к повреждению компонентов топливной системы и стать причиной работы автомобиля на обедненной смеси. Другими словами, он действует так, как будто двигателю не хватает топлива. Даже в руководствах по эксплуатации «современных автомобилей» с системами впрыска топлива, работающими под давлением 30-40 фунтов, не рекомендуется использовать топливо с содержанием этанола более 10%. Что происходит с современным топливом, так это то, что температура кипения ниже, и вы можете получить паровую пробку даже при нормальной температуре двигателя. Можно ли поднять температуру кипения? Ну, вы можете добавить около 8 унций масла Marvel Mystery Oil на 20 галлонов топлива, или керосин типа, продаваемого ACE, топливо класса 1-K под номером ACE 12030, можно использовать со скоростью 16 унций. на 20 литров топлива. Гораздо больше, и вы можете выглядеть как Королева Мэри на полном ходу, и вы можете запачкать свечи зажигания.

Теперь, если вы мало ездите на машине или подолгу, у вас может не возникнуть проблем. Тем не менее, у меня есть один Packard, которым я владею с 1970 года, и в те первые дни он никогда не блокировался парами, пока мы не получили наше калифорнийское «чистое» горящее топливо. Ну, ладно, добавь электрический топливный насос. Для вас, владельцев 6-вольтовых Packard, модель Airtex Fuel Pump E8011 является хорошим 6-вольтовым насосом. Насос E8011 позволит вам сохранить обычный насос, и вы можете поместить переключатель под приборной панелью, чтобы вы могли включить электрический насос, когда вам нужно нагнетать кипящее топливо в карбюратор. Помните, что вы положительная основа для подключение.

Каковы некоторые признаки паровой пробки и, возможно, других проблем с вашим карбюратором?

ЗАТОПЛЕНИЕ

Наиболее распространенные причины затопления:

1. Двигатель запущен, и топливо вытекает через карбюратор или попадает во впускной коллектор. Это состояние обычно является результатом либо грязи между иглой и седлом, либо заедания поплавка. Легкий постукивание по штуцеру подачи топлива иногда устраняет это состояние. Помните, что вы собираетесь нажать «СТАРЫЙ МЕТАЛЛ». Примечание: легкое постукивание означает отсутствие молотков и двигатель должен работать.

2. Двигатель выключается, и топливо капает в цилиндр(ы) карбюратора. Это состояние может быть вызвано тем, что топливопровод расположен слишком близко к источнику тепла, например к шлангу радиатора или выпускному коллектору. Ну это мы любители спорта. Тепловые экраны могут помочь, помните, что мы хотим попытаться снизить температуру кипения топлива. Нагрев может привести к тому, что топливо в трубопроводе расширится и будет проталкиваться мимо иглы и седла, что приведет к затоплению. Также топливо может закипеть внутри карбюратора из-за неподходящих или отсутствующих прокладок или прокладок между карбюратором и впускным коллектором. Если стояк нагревателя застрял в закрытом положении, это вызовет чрезмерный нагрев под карбюратором и вскипание топлива, что приведет к захлебыванию и затруднению запуска при горячем двигателе.

3. При избыточном давлении топлива. Чрезмерное давление в топливном насосе может быть вызвано неисправным или изношенным топливным насосом. Это условие приведет к затоплению. Три-четыре фунта — это все, что вам нужно.

ТРУДНЫЙ ЗАПУСК

1. ПРИ ХОЛОДНОМ ДВИГАТЕЛЕ: проверьте правильность работы воздушной заслонки. Когда двигатель холодный перед запуском, нажмите педаль акселератора до упора и отпустите. Это должно привести к закрытию дроссельной заслонки. Когда двигатель запускается, воздушная заслонка должна частично открываться и продолжать открываться по мере прогрева двигателя. . .Когда двигатель прогрет (полная рабочая температура), воздушная заслонка должна быть полностью открыта. А для автомобилей с неавтоматической воздушной заслонкой убедитесь, что ручная воздушная заслонка подключена правильно. Нажмите на ручку воздушной заслонки, когда двигатель прогреется.

2. ПРИ ГОРЯЧЕМ ДВИГАТЕЛЕ: Указывает на чрезмерный нагрев вокруг топливной системы. (См. «ЗАТОПЛЕНИЕ» пункт 2). Вы можете почувствовать запах газа — помните, что если газ кипит, вы чувствуете запах паров газа, а не жидкого топлива.

ROUGH IDLE

Проверьте вакуум в двигателе с помощью вакуумметра. Датчик должен показывать примерно 18 дюймов на холостом ходу. Если вакуум низкий, проверьте состояние и расположение всех вакуумных шлангов. Проверьте прокладку основания карбюратора и прокладку коллектора. Замерьте компрессию двигателя. Изношенные детали двигателя, такие как клапаны, кольца или распределительный вал, могут вызвать неровный холостой ход. Посмотрите на систему зажигания (свечи, провода, колпачок и ротор). УБЕДИТЕСЬ, ЧТО ВИНТЫ НА ХОЛОСТОМ ХОДУ СМЕСИ ОТРЕГУЛИРОВАНЫ ДОЛЖНЫМ ОБРАЗОМ. Помните: Вы должны промыть топливный насос, так как грязь или ржавчина в карбюраторе вызовут неровный холостой ход. Чтобы проверить карбюратор на наличие утечек воздуха, вы можете распылить на него очиститель карбюратора, и если неровный холостой ход двигателя сгладится, у вас будет утечка воздуха. Теперь не делайте этого на перегретом двигателе, а если у вас крашеный карбюратор, попрощайтесь с краской.

КОЛЕБАНИЕ

Также проверьте систему зажигания и синхронизацию. Убедитесь, что механизм подачи распределителя работает правильно. Другие проблемные области включают треснутые или неправильно подсоединенные вакуумные магистрали или забитую выхлопную систему. Чрезмерное содержание спирта или присадок в топливе может привести к обеднению смеси настолько, что это вызовет ЗАМЕДЛЕНИЕ или помпаж двигателя.

ДВИГАТЕЛЬ НЕ РАБОТАЕТ НА ХОЛОСТОМ ХОЛОСТОМ

Проверьте, не отрегулирован ли винт кулачка быстрого холостого хода или винт холостого хода. Проверьте правильность работы и регулировку всех рычажных механизмов карбюратора. Проверьте работу воздушной заслонки и убедитесь, что базовая прокладка установлена правильно.

ОБРАТНАЯ РАБОТА

Карбюратор практически не может вызвать обратную реакцию автомобиля. Однако слишком бедная смесь может вызвать обратный эффект при первом запуске автомобиля. Убедитесь, что провода свечей зажигания правильно подсоединены и что на крышке распределителя нет следов нагара. Проверьте ротор зажигания, чтобы убедиться, что он в хорошем состоянии. Установите угол опережения зажигания в соответствии со спецификацией. Проверьте разрежение в коллекторе с помощью вакуумметра. Плохая утечка вакуума может привести к обеднению смеси настолько, что двигатель заглохнет. Проверьте компрессию двигателя. Причиной может быть протекающий, сгоревший, треснувший или застрявший клапан. Также причиной может быть изношенный лепесток распределительного вала или неисправная цепь привода ГРМ. Проверить работу дроссельной заслонки. Если воздушная заслонка открывается слишком быстро, двигатель будет обеднен в холодном состоянии и даст обратный эффект.

Спотыкается на холодную

Проверьте клапан нагревателя в выпускном коллекторе. Он должен быть закрыт, когда холодно. Также убедитесь, что нагревательная трубка дроссельной заслонки, которая находится в коллекторе, не позволяет выхлопным газам попасть в корпус воздушной заслонки. Это приведет к преждевременному открытию воздушной заслонки. Убедитесь, что дроссельная заслонка работает правильно. Ограниченный или засоренный переходный канал во впускном коллекторе повлияет на работу воздушной заслонки. Для ручных дросселей убедитесь, что рычажный механизм находится в рабочем состоянии, и не забудьте нажать на дроссель, когда автомобиль начнет прогреваться.

Как теперь убрать с рук весь этот запах бензина и очистителя карбюратора? Мойте руки зубной пастой. Да, это заставит ваши руки целоваться сладко.

Международный автомобильный клуб Packards, 302 French Street, Санта-Ана, Калифорния. 92701 телефон: 714 541-8431, часы работы: с 9:00 до 12:00, время в Калифорнии

www.packardsinternational.com

Карбюратор — New World Encyclopedia

Bendix-Technico (Stromberg) 1-цилиндровый карбюратор с нисходящим потоком, модель BXUV-3 , с номенклатурой.

Карбюратор (североамериканское написание) или карбюратор (написание Содружества) представляет собой устройство, которое смешивает воздух и топливо (обычно бензин) для двигателя внутреннего сгорания. Карбюратор должен обеспечивать правильную топливно-воздушную смесь для широкого диапазона условий работы двигателя, температур, атмосферного давления и центробежных сил, сохраняя при этом низкий уровень выбросов выхлопных газов. Для правильной работы во всех этих условиях большинство карбюраторов содержат сложный набор механизмов, поддерживающих несколько различных режимов работы, называемых 9.0183 цепи .

Содержание

1 Этимология
2 История и развитие
3 Принцип работы
- 3.1 Основы
- 3.2 Цепь холостого хода
- 3.3 Главный контур открытой дроссельной заслонки
- 3.4 Силовой клапан
- 3.5 Ускорительный насос
- Дроссель 3,6
- 3.7 Прочие элементы
4 Подача топлива
- 4. 1 Поплавковая камера
5 Несколько цилиндров карбюратора
6 Регулировка карбюратора
7 Каталитические карбюраторы
8 См. также
9 Примечания
10 Каталожные номера
11 Внешние ссылки
12 кредитов

Карбюратор в просторечии называется carb (в Северной Америке и Великобритании) или carby (в основном в Австралии).

Этимология

Слово carburetor происходит от французского carbure , означающего «карбид». ^[1] «Карбюратор» означает комбинирование с углеродом. В химии топлива этот термин конкретно означает объединение (газа) с летучими углеводородами для увеличения доступной энергии топлива.

История и развитие

Карбюратор был изобретен Карлом Бенцем в 1885 году ^[2] и запатентован в 1886 году. Очевидно, он также был изобретен венгерскими инженерами Яношем Чонкой и Донатом Банки в 1893 году. Фредерик Уильям Ланчестер из Бирмингема, Англия раньше экспериментировал с фитильным карбюратором в автомобилях. В 1896, Фредерик и его брат построили первый в Англии автомобиль с бензиновым двигателем, с одноцилиндровым двигателем внутреннего сгорания мощностью 5 л.с. (4 кВт) с цепным приводом. Недовольные характеристиками и мощностью, в следующем году они переделали двигатель в двухцилиндровую горизонтально-оппозитную версию, используя его новую конструкцию карбюратора с фитилем. Эта версия преодолела 1000 миль (1600 км) в 1900 году, успешно включив карбюратор как важный шаг вперед в автомобильной технике.

Карбюраторы были обычным способом подачи топлива почти для всех бензиновых двигателей вплоть до конца 1980-х годов, когда впрыск топлива стал предпочтительным методом подачи топлива в автомобилях. На рынке США последними автомобилями, проданными широкой публике с карбюратором, были Oldsmobile Custom Cruiser 1990 года и Buick Estate Wagon. До 1991 года полицейский перехватчик Ford Crown Victoria, оснащенный двигателем объемом 351 дюйм³ (5,8 л), имел четырехкамерный карбюратор Autolite. Внедорожник Jeep Grand Wagoneer с двигателем 360ci (5,9L) Двигатель AMC поставлялся с двух- или четырехкамерным карбюратором. Последним легким грузовиком с карбюратором был Isuzu 1994 года выпуска. В других странах автомобили Lada, построенные в Самарской области Российской Федерации, использовали карбюраторы до 1996 года.

В большинстве мотоциклов по-прежнему используются карбюраторы из-за более низкой стоимости и проблем с откликом дроссельной заслонки при раннем впрыске. Однако с 2005 года многие новые модели были представлены с впрыском топлива. Карбюраторы по-прежнему используются в небольших двигателях, а также в старых или специализированных автомобилях, например, предназначенных для гонок серийных автомобилей.

Принцип работы

Карбюратор работает по принципу Бернулли: чем быстрее движется воздух, тем ниже его статическое давление и выше динамическое давление. Рычаг дроссельной заслонки (акселератора) напрямую не управляет потоком жидкого топлива. Вместо этого он приводит в действие карбюраторные механизмы, которые измеряют поток воздуха, поступающего в двигатель. Скорость этого потока и, следовательно, его давление определяют количество топлива, всасываемого в воздушный поток.

Когда карбюраторы используются в самолетах с поршневыми двигателями, необходимы специальные конструкции и функции для предотвращения нехватки топлива во время перевернутого полета. В более поздних двигателях использовалась ранняя форма впрыска топлива, известная как карбюратор высокого давления.

Большинство двигателей с карбюратором (в отличие от двигателей с впрыском топлива) имеют один карбюратор, хотя в некоторых двигателях используется несколько карбюраторов. В старых двигателях использовались карбюраторы с восходящим потоком воздуха, когда воздух входит снизу карбюратора и выходит через верхнюю часть. Это имело то преимущество, что никогда не «затопляло» двигатель, поскольку любые капли жидкого топлива выпадали из карбюратора, а не во впускной коллектор; он также позволял использовать воздухоочиститель с масляной ванной, где масляная лужа под сетчатым элементом под карбюратором всасывается в сетку, а воздух всасывается через покрытую маслом сетку; это была эффективная система во времена, когда не существовало бумажных воздушных фильтров.

Начиная с конца 1930-х годов, карбюраторы с нисходящим потоком воздуха были самым популярным типом для использования в автомобилях в Соединенных Штатах. В Европе карбюраторы с боковой тягой заменили нисходящие, поскольку свободное пространство в моторном отсеке уменьшилось, а использование карбюратора типа SU (и аналогичных агрегатов других производителей) увеличилось. В некоторых небольших винтовых авиационных двигателях по-прежнему используется конструкция карбюратора с восходящим потоком, но во многих используются более современные конструкции, такие как карбюратор Bing ^(TM) с постоянной скоростью (CV) .

Основы

Карбюратор в основном состоит из открытой трубы, «горловины» или «бочки», через которую воздух проходит во впускной коллектор двигателя. Труба имеет форму Вентури: она сужается в сечении, а затем снова расширяется, заставляя воздушный поток увеличивать скорость в самой узкой части. Ниже трубки Вентури находится дроссельная заслонка, называемая дроссельной заслонкой, — вращающийся диск, который можно повернуть торцом к воздушному потоку, чтобы почти не ограничивать поток, или можно повернуть так, чтобы он (почти) полностью перекрыл поток. воздуха. Этот клапан регулирует поток воздуха через горловину карбюратора и, таким образом, количество воздушно-топливной смеси, которую система подает, тем самым регулируя мощность и скорость двигателя. Дроссельная заслонка связана, как правило, через трос или механическую связь стержней и шарниров (или, реже, с помощью пневматической связи) с педалью акселератора на автомобиле или эквивалентным органом управления на других транспортных средствах или оборудовании.

Топливо подается в воздушный поток через маленькие отверстия в самой узкой части трубки Вентури. Поток топлива в ответ на определенное падение давления в трубке Вентури регулируется с помощью точно откалиброванных отверстий, называемых форсунками, в топливном тракте.

Трубка Вентури может быть фиксированной или регулируемой:

Карбюратор с фиксированной трубкой Вентури : Изменение скорости воздуха в трубке Вентури изменяет поток топлива. Эта архитектура используется в большинстве карбюраторов с нисходящим потоком на американских и некоторых японских автомобилях.
Карбюратор Variable-Venturi : Отверстие топливного жиклера регулируется золотником (что одновременно изменяет поток воздуха). В карбюраторах с «постоянной депрессией» это делается поршнем с вакуумным приводом, соединенным с конической иглой, которая скользит внутри топливного жиклера. Существует более простая версия, чаще всего встречающаяся на небольших мотоциклах и мотоциклах для бездорожья, где ползун и игла напрямую контролируются положением дроссельной заслонки. Эти типы карбюраторов обычно оснащены ускорительными насосами, чтобы компенсировать определенный недостаток этой конструкции.

Цепь холостого хода

Когда дроссельная заслонка немного приоткрывается из полностью закрытого положения, дроссельная заслонка открывает дополнительные отверстия для подачи топлива за дроссельной заслонкой, где имеется область низкого давления, создаваемая дроссельной заслонкой, блокирующей поток воздуха; они позволяют протекать большему количеству топлива, а также компенсируют снижение вакуума, возникающего при открытии дроссельной заслонки, тем самым сглаживая переход к измерению расхода топлива через обычно открытый контур дроссельной заслонки.

Главный контур открытой дроссельной заслонки

По мере того как дроссельная заслонка постепенно открывается, разрежение в коллекторе уменьшается, поскольку меньше ограничивается воздушный поток, уменьшая поток через контуры холостого хода и холостого хода. Именно здесь вступает в игру форма Вентури горловины карбюратора из-за принципа Бернулли. Вентури увеличивает скорость воздуха, и эта высокая скорость и, следовательно, низкое давление всасывают топливо в воздушный поток через сопло или сопла, расположенные в центре трубки Вентури. Иногда один или несколько дополнительных бустер Вентури размещены коаксиально внутри первичной трубки Вентури для усиления эффекта.

Когда дроссельная заслонка закрыта, поток воздуха через трубку Вентури падает до тех пор, пока пониженное давление не станет недостаточным для поддержания этого расхода топлива, и контур холостого хода снова включится, как описано выше.

Принцип Бернулли, который обусловлен импульсом жидкости, является доминирующим эффектом для больших отверстий и больших скоростей потока, но поскольку поток жидкости в малых масштабах и с низкими скоростями (низкое число Рейнольдса) определяется вязкостью, принцип Бернулли неэффективен на холостом ходу или медленной работе, а также в очень маленьких карбюраторах двигателей самых маленьких моделей. Двигатели небольших моделей имеют ограничения потока перед форсунками, чтобы уменьшить давление, достаточное для всасывания топлива в воздушный поток. Точно так же холостые и медленно работающие форсунки больших карбюраторов расположены после дроссельной заслонки, где давление частично снижается за счет вязкого сопротивления, а не по принципу Бернулли. Самым распространенным устройством обогащения смеси для запуска холодных двигателей был дроссель, работающий по тому же принципу.

Силовой клапан

При работе с открытой дроссельной заслонкой более богатая смесь обеспечивает большую мощность, предотвращает детонацию и охлаждает двигатель. Обычно это решается с помощью подпружиненного «силового клапана», который закрывается за счет вакуума двигателя. Когда дроссельная заслонка открывается, разрежение уменьшается, и пружина открывает клапан, пропуская больше топлива в основной контур. В двухтактных двигателях работа силового клапана обратна нормальной: он обычно «включен», а при заданных оборотах «выключен». Он активируется на высоких оборотах, чтобы расширить диапазон оборотов двигателя, извлекая выгоду из тенденции двухтактного двигателя к моментальному увеличению оборотов, когда смесь обеднена.

В качестве альтернативы силовому клапану карбюратор может использовать дозирующую штангу или повышающую штангу для обогащения топливной смеси в условиях высокой нагрузки. Такие системы были созданы компанией Carter Carburetor в 1950-х годах для первых двух трубок Вентури их четырехцилиндровых карбюраторов, а повышающие стержни широко использовались в большинстве 1-, 2- и 4-цилиндровых карбюраторов Carter вплоть до окончания производства в 1950-х годах. 1980-е годы. Повышающие стержни сужены на нижнем конце, который переходит в главные дозирующие форсунки. Верхушки штоков соединены с вакуумным поршнем и/или механическим рычажным механизмом, который поднимает штоки из основных жиклеров при открытии дроссельной заслонки (механический рычажный механизм) и/или при падении вакуума в коллекторе (вакуумный поршень). Когда повышающий шток опускается в главный жиклер, он ограничивает подачу топлива. Когда повышающий стержень поднимается из жиклера, через него может пройти больше топлива. Таким образом, количество подаваемого топлива согласуется с переходными потребностями двигателя. В некоторых 4-камерных карбюраторах дозирующие стержни используются только на двух первичных трубках Вентури, но некоторые используют их как на первичном, так и на вторичном контурах, как в Rochester Quadrajet.

Ускорительный насос

Большая инерция жидкого бензина по сравнению с воздухом означает, что если резко открыть дроссельную заслонку, поток воздуха будет увеличиваться быстрее, чем поток топлива, вызывая временное состояние обедненной смеси, которое заставляет двигатель « спотыкаться» при ускорении (противоположное тому, что обычно предполагается при открытии дроссельной заслонки). Это устраняется использованием небольшого механического насоса, обычно плунжерного или диафрагменного типа, приводимого в действие дроссельной заслонкой, который проталкивает небольшое количество бензина через жиклер, откуда он впрыскивается в горловину карбюратора. Эта дополнительная порция топлива противодействует переходному режиму обеднения при открытии дроссельной заслонки. Большинство ускорительных насосов тем или иным образом регулируются по объему и/или продолжительности. Со временем уплотнения вокруг движущихся частей насоса изнашиваются, что приводит к снижению производительности насоса; это уменьшение выстрела ускорительного насоса вызывает спотыкание при ускорении до тех пор, пока не будут заменены уплотнения на насосе.

Ускорительный насос также используется для заправки двигателя топливом перед холодным пуском. Чрезмерная заливка, например, неправильно отрегулированный дроссель, может вызвать затопление . Это когда слишком много топлива и недостаточно воздуха для поддержания горения. По этой причине некоторые карбюраторы оснащены механизмом разгрузчика : педаль акселератора удерживается при полностью открытой дроссельной заслонке, пока двигатель прокручивается, разгрузчик держит дроссель открытым и впускает лишний воздух, и, в конечном итоге, лишнее топливо удаляется, и двигатель запускается.

Дроссель

Когда двигатель холодный, топливо испаряется с меньшей готовностью и имеет тенденцию конденсироваться на стенках впускного коллектора, что приводит к нехватке топлива в цилиндрах и затрудняет запуск двигателя; таким образом, более богатая смесь (большее количество топлива в воздухе) требуется для запуска и работы двигателя, пока он не прогреется. Более богатая смесь легче воспламеняется.

Для подачи дополнительного топлива обычно используется дроссель ; это устройство, ограничивающее поток воздуха на входе в карбюратор, перед трубкой Вентури. При наличии этого ограничения в цилиндре карбюратора создается дополнительный вакуум, который подает дополнительное топливо через основную дозирующую систему в дополнение к топливу, поступающему из контуров холостого хода и холостого хода. Это обеспечивает обогащение смеси, необходимое для поддержания работы двигателя при низких температурах.

Кроме того, воздушная заслонка соединена с кулачком ( кулачок быстрого холостого хода ) или другим подобным устройством, которое предотвращает полное закрытие дроссельной заслонки во время работы воздушной заслонки. Это заставляет двигатель работать на холостом ходу на более высоких оборотах. Быстрый холостой ход помогает двигателю быстро прогреться и обеспечивает более стабильный холостой ход в холодном состоянии за счет увеличения потока воздуха во впускной системе, что помогает лучше распылять холодное топливо.

В старых автомобилях с карбюратором воздушная заслонка управлялась тросом, подсоединенным к ручке на приборной панели, управляемой водителем. В большинстве карбюраторных автомобилей выпуска с середины 19Начиная с 60-х годов (середина 1950-х годов в США) он обычно автоматически управляется термостатом с биметаллической пружиной, которая подвергается воздействию тепла двигателя. Это тепло может передаваться термостату воздушной заслонки посредством простой конвекции, через охлаждающую жидкость двигателя или через воздух, нагретый выхлопными газами. Более поздние конструкции используют тепло двигателя только косвенно: датчик определяет тепло двигателя и изменяет электрический ток на небольшой нагревательный элемент, который воздействует на биметаллическую пружину, контролируя ее натяжение, тем самым контролируя воздушную заслонку. А 9Разгрузчик воздушной заслонки 0021 представляет собой рычажное устройство, которое заставляет воздушную заслонку открываться против ее пружины, когда акселератор транспортного средства перемещается до конца своего хода. Это положение позволяет очистить «залитый» двигатель, чтобы он запустился.

Некоторые карбюраторы не имеют воздушной заслонки, вместо нее используется контур обогащения смеси или обогатитель . Обычно используемые на небольших двигателях, особенно мотоциклах, обогатители работают, открывая вторичный топливный контур под дроссельными клапанами. Эта схема работает точно так же, как схема холостого хода, и когда она включена, она просто подает дополнительное топливо, когда дроссельная заслонка закрыта.

Классические британские мотоциклы с карбюраторами с боковой тягой и дроссельной заслонкой использовали другой тип «устройства холодного пуска», называемый «щекотателем». Это просто подпружиненный стержень, который при нажатии вручную толкает поплавок вниз и позволяет лишнему топливу заполнить поплавковую камеру и затопить впускной тракт. Если «щекотку» удерживали слишком долго, она также заливала карбюратор снаружи и картер под ним и, следовательно, представляла опасность возгорания.

Прочие элементы

На взаимодействие между каждым контуром также могут влиять различные механические соединения или соединения с давлением воздуха, а также чувствительные к температуре и электрические компоненты. Они вводятся по таким причинам, как реакция, топливная экономичность или контроль автомобильных выбросов. Различные воздухозаборники (часто выбираемые из точно откалиброванного диапазона, аналогично форсункам) позволяют воздуху поступать в различные части топливных каналов для улучшения подачи и испарения топлива. В комбинацию карбюратора и коллектора могут быть включены дополнительные усовершенствования, такие как некоторая форма нагрева для облегчения испарения топлива, например, ранний испаритель топлива.

Подача топлива

Поплавковая камера

Карбюраторы Holley «Visi-Flo» модели № 1904 1950-х годов, заводские установки с прозрачными стеклянными колбами.

Для обеспечения готовности смеси карбюратор имеет «поплавковую камеру» (или «чашу»), которая содержит количество топлива при давлении, близком к атмосферному, готовое к использованию. Этот резервуар постоянно пополняется топливом, подаваемым топливным насосом. Правильный уровень топлива в баке поддерживается с помощью поплавка, управляющего впускным клапаном, очень похоже на то, что используется в туалетных бачках. По мере израсходования топлива поплавок опускается, открывая впускной клапан и пропуская топливо. По мере повышения уровня топлива поплавок поднимается и закрывает впускной клапан. Уровень топлива, поддерживаемый в поплавковой камере, обычно можно отрегулировать либо с помощью установочного винта, либо с помощью чего-то грубого, например, согнув рычаг, к которому подключен поплавок. Обычно это критическая регулировка, и правильная регулировка указывается линиями, вписанными в окно на поплавковой камере, или измерением того, насколько далеко поплавок висит ниже верхней части карбюратора в разобранном виде, или аналогичным образом. Поплавки могут быть изготовлены из разных материалов, например, из листовой латуни, запаянной в полую форму, или из пластика; полые поплавки могут создавать небольшие утечки, а пластиковые поплавки могут со временем стать пористыми и потерять плавучесть; в любом случае поплавок не будет плавать, уровень топлива будет слишком высоким, и двигатель не будет нормально работать, пока поплавок не будет заменен. Сам клапан изнашивается по бокам из-за его движения в своем «сидении» и в конечном итоге попытается закрыться под углом и, таким образом, не сможет полностью перекрыть подачу топлива; опять же, это вызовет чрезмерный расход топлива и плохую работу двигателя. И наоборот, когда топливо испаряется из поплавковой камеры, оно оставляет после себя осадок, осадок и лаки, которые забивают каналы и могут мешать работе поплавка. Это особенно проблема для автомобилей, которые эксплуатируются только часть года и оставляются с заполненными поплавковыми камерами в течение нескольких месяцев; доступны коммерческие присадки стабилизатора топлива, которые уменьшают эту проблему.

Обычно специальные вентиляционные трубки позволяют воздуху выходить из камеры по мере ее заполнения или поступать по мере ее опорожнения, поддерживая атмосферное давление в поплавковой камере; они обычно доходят до горловины карбюратора. Размещение этих вентиляционных трубок может иметь решающее значение для предотвращения выплескивания топлива из них в карбюратор, и иногда они модифицируются с помощью более длинных трубок. Обратите внимание, что это оставляет топливо при атмосферном давлении, и поэтому оно не может попасть в горловину, которая находится под давлением нагнетателя, установленного выше по потоку; в таких случаях для работы весь карбюратор должен находиться в герметичной герметичной коробке. Это не обязательно в установках, где карбюратор установлен перед нагнетателем, который по этой причине является более частой системой. Однако это приводит к тому, что нагнетатель заполняется сжатой топливно-воздушной смесью с сильной тенденцией к взрыву в случае обратного запуска двигателя; этот тип взрыва часто наблюдается в дрэг-рейсинге, который по соображениям безопасности теперь включает выпускные пластины для сброса давления на впускном коллекторе, отрывные болты, крепящие нагнетатель к коллектору, и улавливающие осколки баллистические нейлоновые одеяла, окружающие нагнетатели.

Если двигатель должен работать в любом положении (например, цепная пила), поплавковая камера не работает. Вместо этого используется диафрагменная камера. Гибкая диафрагма образует одну сторону топливной камеры и устроена таким образом, что по мере того, как топливо поступает в двигатель, диафрагма вдавливается внутрь под давлением окружающего воздуха. Мембрана соединена с игольчатым клапаном, и при движении внутрь она открывает игольчатый клапан, пропуская больше топлива, пополняя таким образом топливо по мере его расхода. По мере пополнения топлива диафрагма выдвигается за счет давления топлива и небольшой пружины, закрывая игольчатый клапан. Достигнуто сбалансированное состояние, при котором уровень топлива в резервуаре остается постоянным при любом положении.

Несколько цилиндров карбюратора

Холли модель #2280 2-цилиндровый карбюратор

Двигатель Colombo Type 125 «Testa Rossa» в Ferrari 250TR Spyder 1961 года с шестью двухкамерными карбюраторами Weber, впускающими воздух через 12 воздушных рожков; один индивидуально регулируемый ствол для каждого цилиндра.

В то время как базовые карбюраторы имеют только одну трубку Вентури, многие карбюраторы имеют более одной трубки Вентури или «ствола». Конфигурации с двумя и четырьмя стволами обычно используются для обеспечения более высокого расхода воздуха при большом объеме двигателя. Многоствольные карбюраторы могут иметь неидентичные первичный и вторичный цилиндры разных размеров и откалиброваны для подачи разных воздушно-топливных смесей; они могут приводиться в действие рычажным механизмом или вакуумом двигателя «прогрессивным» образом, так что вторичные стволы не начинают открываться до тех пор, пока первичные не откроются почти полностью. Это желательная характеристика, которая максимизирует поток воздуха через первичный ствол (стволы) на большинстве скоростей двигателя, тем самым максимизируя «сигнал» давления от трубки Вентури, но уменьшает ограничение воздушного потока на высоких скоростях за счет увеличения площади поперечного сечения для большего воздушного потока. Эти преимущества могут быть не важны в высокопроизводительных приложениях, где работа с частичной дроссельной заслонкой не имеет значения, а первичные и вторичные первичные и вторичные дроссели могут открываться одновременно для простоты и надежности; кроме того, двигатели V-образной конфигурации с двумя рядами цилиндров, питаемыми от одного карбюратора, могут быть оснащены двумя идентичными цилиндрами, каждый из которых питает один ряд цилиндров. В широко распространенной комбинации V8 и 4-цилиндрового карбюратора часто есть два основных и два дополнительных цилиндра.

Несколько карбюраторов могут быть установлены на одном двигателе, часто с последовательной связью; четыре двухкамерных карбюратора часто можно было увидеть на высокопроизводительных американских двигателях V8, а несколько четырехкамерных карбюраторов теперь часто можно увидеть на двигателях с очень высокими характеристиками. Также использовалось большое количество небольших карбюраторов (см. Фото), хотя такая конфигурация может ограничивать максимальный поток воздуха через двигатель из-за отсутствия общего воздухозаборника; с отдельными впускными трактами не все цилиндры одновременно всасывают воздух при вращении коленчатого вала двигателя. ^[3]

Регулировка карбюратора

Слишком много топлива в топливно-воздушной смеси называется слишком богатой, и недостаточное количество топлива — слишком бедной . Смесь обычно регулируется одним или несколькими игольчатыми клапанами на автомобильном карбюраторе или управляемым пилотом рычагом на поршневых самолетах (поскольку смесь зависит от плотности воздуха (высоты). Соотношение воздуха и бензина (стехиометрическое) составляет 14,7:1, что означает, что на каждую единицу веса бензина будет израсходовано 14,7 единиц воздуха. Стехиометрическая смесь различна для различных видов топлива, кроме бензина.

Способы проверки регулировки смеси карбюратора включают: измерение содержания оксида углерода, углеводородов и кислорода в выхлопных газах с помощью газоанализатора или непосредственное наблюдение за цветом пламени в камере сгорания через специальную свечу зажигания со стеклянным корпусом (продается под названием «Colortune») для этой цели. Цвет пламени при стехиометрическом горении описывается как «бунзеново-синий», переходящий в желтый, если смесь богатая, и беловато-голубой, если смесь слишком бедная.

О составе смеси можно также судить после запуска двигателя по состоянию и цвету свечей зажигания: черные, сухие, покрытые сажей свечи указывают на слишком богатую смесь, налеты от белого до светло-серого цвета на свечах указывают на обедненную смесь. Правильный цвет должен быть коричневато-серым.

В начале 1980-х многие автомобили американского рынка использовали специальные карбюраторы с «обратной связью», которые могли изменять базовую смесь в ответ на сигналы датчика кислорода в выхлопных газах. В основном они использовались для экономии затрат (поскольку они работали достаточно хорошо, чтобы соответствовать требованиям по выбросам 1980-х годов, и были основаны на существующих конструкциях карбюраторов), но в конечном итоге исчезли, поскольку падение цен на оборудование и ужесточение стандартов выбросов сделали впрыск топлива стандартным элементом.

Каталитические карбюраторы

Каталитический карбюратор смешивает пары топлива с водой и воздухом в присутствии нагретых катализаторов, таких как никель или платина. Это разлагает топливо на метан, спирты и другие более легкие виды топлива. Оригинальный каталитический карбюратор был введен, чтобы фермеры могли использовать модифицированный и обогащенный керосин для тракторов. Армия США также с большим успехом использовала каталитические карбюраторы во время Второй мировой войны, в кампании в пустыне Северной Африки.

Хотя каталитические карбюраторы поступили в продажу в начале 1930-х годов два основных фактора ограничивали их широкое использование в общественных местах. Во-первых, добавление присадок в товарный бензин делало его непригодным для использования в двигателях с каталитическими карбюраторами. Тетраэтилсвинец был введен в 1932 году для повышения устойчивости бензина к детонации двигателя, что позволило использовать более высокие степени сжатия. Во-вторых, экономическое преимущество использования керосина перед бензином исчезло в 1930-х годах, устранив основное преимущество каталитического карбюратора.

См. также

Топливо
Бензин
Двигатель внутреннего сгорания
Карл Бенц

Примечания

↑ Answers.com, карбюратор. Проверено 24 ноября 2008 г.
↑ Энциклопедия мировой биографии (Томсон Гейл, 2005).
↑ Джефф Хиббард и Рон Сешнс, Baja Bugs & Buggies (Тусон, Аризона: HP Books, 1982, ISBN 0895861860).

Ссылки

Ссылки ISBN поддерживают NWE за счет реферальных сборов

Эйрд, Forbes и Малкольм Элстон. 1997. Производительность карбюратора: как настроить и изменить. Мотобуки серии PowerTech. Оцеола, Висконсин: Издательство Motorbooks International. ISBN 0760304211.
Legg, AK 1995. Руководство по карбюратору Haynes Weber. Серия руководств по ремонту автомобилей Haynes. Sparkford Nr Yeovil, Сомерсет, Великобритания: паб Haynes. Группа. ISBN 156392157X.
Ньютон, Том. 1999. Как работают автомобили. Вальехо, Калифорния: Black Apple Press. ISBN 0966862309.
Popular Mechanics Полное руководство по уходу за автомобилем. 2005. Нью-Йорк: Hearst Books. ISBN 978-1588164391.

Внешние ссылки

Все ссылки получены 10 января 2017 г.

Патенты на рыбный карбюратор.

Авторы

Энциклопедия Нового Света авторов и редакторов переписали и дополнили статью Википедии в соответствии со стандартами New World Encyclopedia . Эта статья соответствует условиям лицензии Creative Commons CC-by-sa 3.0 (CC-by-sa), которая может использоваться и распространяться с надлежащим указанием авторства. Кредит должен соответствовать условиям этой лицензии, которая может ссылаться как на Энциклопедия Нового Света участников и самоотверженных добровольных участников Фонда Викимедиа. Чтобы процитировать эту статью, щелкните здесь, чтобы просмотреть список допустимых форматов цитирования. История более ранних вкладов википедистов доступна исследователям здесь:

Карбюратор ^{история}

История этой статьи с момента ее импорта в New World Encyclopedia :

История «Карбюратора»

Примечание. На использование отдельных изображений, которые лицензируются отдельно, могут распространяться некоторые ограничения.

Ремонт карбюратора — Центр производительности Lopers

Нам всем нравится плавная езда. Но для комфортного вождения компоненты вашего автомобиля должны работать оптимально. Одним из жизненно важных узлов автомобиля является карбюратор. Карбюратор регулирует смесь топлива и воздуха. Однако новые модели автомобилей оснащены системой впрыска топлива, которая меняет смешивание топлива в зависимости от условий окружающей среды.

Тем не менее, винтажные маслкары поставляются с четырехцилиндровыми карбюраторами. При исправной работе карбюратора двигатель автомобиля получает надлежащие соотношения горючей топливно-воздушной смеси. Однако карбюраторы подвержены проблемам. Даже незначительные проблемы могут вызвать опасные и серьезные осложнения, если они не будут устранены заблаговременно.

Loper’s Performance — авторитетный автомобильный магазин, предлагающий услуги по обслуживанию старинных и современных маслкаров в Фениксе, штат Иллинойс. Помимо ремонта карбюраторов, мы продаем все виды запчастей. Кроме того, мы предлагаем профессиональный ремонт, диагностику и обслуживание, а также настройку динамометрического стенда.

Распространенные проблемы с карбюратором, требующие ремонта

Неисправный карбюратор вызывает проблемы со сгоранием и, в целом, с функциональностью автомобиля. Например, у вас будет проблема с расходом топлива, замедлением и ускорением. Кроме того, двигатель может работать с перебоями или даже не запускаться или работать.

Другие распространенные проблемы с карбюратором включают:

Они пропускают избыточное топливо в коллектор. Обычно проблема возникает из-за течи поплавков.
У меня изношены иглы, что привело к утечке топлива.
Неправильная настройка поплавка топлива.
Изношенный ускорительный насос вызывает колебания двигателя.

Эти проблемы представляют серьезную опасность для вашего автомобиля, если их вовремя не устранить. К счастью, в Loper’s Performance работают опытные и высококвалифицированные механики, хорошо разбирающиеся во всех проблемах с карбюраторами.

Если вы находитесь в Иллинойсе и замечаете какие-либо из перечисленных ниже симптомов, вам следует посетить спортивный магазин Loper’s. Наши опытные механики проведут диагностику неисправности и дадут вам соответствующие рекомендации. Если у вашего карбюратора есть серьезные проблемы, которые требуют ремонта, мы будем работать над этим, используя ремонтный комплект потрясающего качества. В конечном итоге мы позаботимся о том, чтобы ваш автомобильный карбюратор был как новый.

Симптомы, указывающие на то, что ваш карбюратор требует ремонта

Возможно, вам интересно, как определить неисправный карбюратор. Что ж, грубая езда — явный признак проблемного агрегата. Точно так же двигатель заглохнет сразу после открытия дроссельной заслонки или увеличения оборотов. Как правило, если насос и зажигание работают нормально, любая проблема с холостым ходом, вероятно, связана с неисправным карбюратором.

Другие симптомы включают;

Плохая работа двигателя и ускорение
Из выхлопной трубы идет густой черный дым
Перегрев и обратное пламя
Плохой запуск. Если двигатель прокручивается или прокручивается, но не запускается, значит, у вас грязный карбюратор.

Ремонт или замена карбюратора?

Когда уплотнения, поплавки и прокладки карбюратора изнашиваются, у вас есть два варианта; восстановить или заменить блок.

Восстановление позволяет сохранить встроенный карбюратор. Он включает в себя обслуживание устройства с помощью комплекта для восстановления и замену неисправного компонента заменой заводского стандарта. С другой стороны, замена карбюратора довольно затратна, и для покупки нового устройства придется покопаться.

Ремонтные комплекты содержат основные комплекты, необходимые для ремонта устройства. В идеале, восстановление включает в себя демонтаж карбюратора и его тщательную очистку. Мы также выбрасываем старые и изношенные иглы и форсунки и устанавливаем новые. Установка новых прокладок и уплотнительных колец восстанавливает агрегат до состояния, близкого к новому.

Если вы не уверены, следует ли восстановить или заменить неисправный карбюратор, мы можем дать вам соответствующий совет. В Loper’s Performance мы занимались многочисленными ремонтами карбюраторов. Поэтому вы можете быть уверены в качественной работе.

Простой процесс восстановления

Выполнение восстановления карбюратора является довольно подробным процессом. Вот краткое объяснение того, как дать вам представление о том, как мы занимаемся восстановлением углеводов.

Прежде чем приступить к восстановлению, мы проверяем, что калибровка комплекта устройства и точный номер модели соответствуют данным на идентификационной бирке.
Затем снимаем карбюратор с автомобиля.
Следующим шагом отстегиваем ускорительный насос и снимаем крышку.
Затем аккуратно разбираем карб, снимая винты, шланги и отключаем воздушную заслонку.
Далее протираем грязь и тщательно очищаем от грязи.
После очистки всех компонентов мы заменяем все неисправные детали.
Наконец, аккуратно собираем карбюратор.

Почему стоит выбрать профессионала для восстановления карбюратора?

Очистка и восстановление двухкамерного карбюратора — довольно простая задача. Тем не менее, восстановление четырехцилиндрового карбюратора не является легкой прогулкой. Вместо этого требуется эксперт или профессиональные навыки.

Вы рискуете еще больше повредить карбюратор, если выберете ремонт своими руками. Позволив нашим опытным механикам работать с вашим карбюратором, вы можете быть уверены в безопасности и первоклассных услугах Loper.

Позвоните специалистам по автомобилям

Если у вас неисправный карбюратор, целесообразно нанять профессионала Loper’s Performance для ремонта. Свяжитесь с нами сегодня, и вы будете счастливы, что сделали это.

Стартер карбюратора ВАЗ 2109 не заводится. Почему машина не заводится? Проблемы системы питания двигателя ВАЗ

Любимый старый Жигуленок часто доставляет проблемы, отказываясь заводиться, глохнет ли его двигатель в самый неподходящий момент? Знакомая ситуация. Рассмотрим сначала проблему с теоретической точки зрения. Для работы любого двигателя внутреннего сгорания требуется наличие 3-х факторов — воздуха, топлива и искры, воспламеняющей всасываемую в цилиндры топливовоздушную смесь.

Несколько практических советов для опытных автомобилистов:

Для начала, включив зажигание, определяем крутит ли стартер. Если нет, то это ежу понятно. Заряженный аккумулятор при включении зажигания издает характерный щелчок втягивающего реле.
После этого, если стартер прошел проверку, проверяем датчики наличия топлива, а лучше заглянуть в сам бак.
Дальше уже не справиться. Находим помощника для прокрутки стартера ключом зажигания и, выкрутив с необходимыми предосторожностями любую свечу, тыкаем ею в высоковольтный провод и замыкаем на массу удерживая в сантиметре от цели. Есть искра — отлично. Карбюратор ваз 2109 не заводится, стартер крутит искру. Проверяем по той же методике наличие искры на центральном проводе и, если есть, то все в порядке.
Отсутствие искры в первом случае означает однозначную замену коммутатора, а во втором — неисправность катушки («бабина» выходит из строя очень редко, но такое бывает).

Отсутствие воздуха и забитые фильтры

2109 не заводится карбюратор искра есть бензин. Зимой наличие бензина не означает его попадания в карбюратор, так как вода может замерзнуть. Добираемся до бензонасоса и нажимаем кнопку. Не булькает — это значит, что вода замерзла, иначе, соответственно, что она не замерзла и топливо поступает. Также может треснуть топливный насос, фильтр тонкой очистки или шланги. Сняв крышку воздушного фильтра, осматриваем внутреннее пространство на предмет его чистоты и пытаемся запустить.

Двигатель без крышки. Если заводится, значит нет доступа воздуха к карбюратору (фильтр забит и/или залит маслом). Если эффекта нет, то продолжаем проверку. Если топливный насос не вышел из строя, возможно, воздух не проходит в поплавковую камеру или заедает игольчатый клапан. После неэффективной продувки сжатым воздухом необходимо продуть его при снятой крышке карбюратора и если опять нет эффекта, то игольчатый клапан подлежит замене. Также можно проверить и продуть жиклер после его откручивания (надо очень аккуратно выворачивать обратно, чтобы не «дернуть»). Также есть способ реанимировать мотор. Сняв шланг, распыляем немного бензина в 1-ю камеру, в ту, что ближе к салону.

Свечи зажигания неисправны

Если все в порядке, то переходим к следующему этапу проверки, а именно к свечам. Откручиваем их все и осматриваем на наличие нагара и/или остатков топлива. Если таковые имеются, то необходимо поджечь их пассатижами над газовой плитой или, при ее отсутствии, в другом пламени любой горелки. Вставляем запасные «рабочие» свечи.

Неисправность ВВ проводов

Провода проверяем, так как они тоже могут быть причиной неисправности. Если контакты откололись и подгорели с внутренней стороны крышки трамблера, то его нужно менять. Сняв бегунок, убедившись, что барабан не задевает датчик Холла, откручиваем болты и, отсоединив проводку, заменяем датчик.

Провода на крышке трамблера идут в следующем порядке (неправильный порядок подключения проводов также может привести к тому, что машина не заводится):

Первый (обозначен на крышке) идет от крайнего левый и тоже первый цилиндр.
Далее, если смотреть по часовой стрелке, следует второй цилиндр, за ним четвертый.
Крайний справа провод идет от третьего цилиндра.

Под крышкой находится резиновый ремень ГРМ. Если зубья (один из них) стерлись, а тем более если есть надрыв на самом ремне, то нужна замена.

Если у вас остались вопросы, почему не заводится ваша девятка, рекомендую посмотреть это видео:

Альтернативные способы завести машину

Если после одной из вышеперечисленных операций машина завелась, то радуйтесь, что Вы справились с поломкой самостоятельно. Если ничего не помогает, то нужно везти машину в ремонт. Но до автосервиса доехать еще нужно, и в этом случае «девятка», как и все карбюраторные автомобили, уникальна. Современная иномарка без аккумулятора никуда, а вот Жигули, если их завести с «толкача» или толкнуть под горку, могут ехать сколько угодно (главное не глушить двигатель).

Процесс выглядит так:

Зажигание включено.
Толкаем машину так, чтобы она развила скорость не менее 5 км/ч.
Выжато сцепление и включена третья передача (конечно пойдет любая передача, но для «холодного» запуска лучше всего третья).
Сцепление отпущено и когда из-за инерции ВАЗа колени провернутся, машина обязательно заведется. После выжимается сцепление и отключается третья передача.

Форсунка управляет запуском и работой двигателя ВАЗ-2109 электронной системой. Он обрабатывает показания множества датчиков, отслеживающих различные параметры. При выходе из строя любого датчика инжектор либо не запускается, либо работает некорректно.

ВАЗ-2109 не заводится — что делать?

В общем случае диагностика неисправностей контроллера (ЭБУ) и датчиков системы управления, а также самой форсунки ВАЗ-2109 мало чем отличается от аналогичных работ для других автомобилей. Но в связи с особенностями системы управления «девятки» опытные владельцы этого автомобиля рекомендуют следующие решения.

Чаще всего инжекторная «девятка» не заводится зимой. Аккумулятор в этом случае желательно прогреть и даже подзарядить — возможно, из-за потери емкости из-за низкой температуры он не способен хорошо раскручивать вал двигателя.

Помогает и такой «народный» способ, как подача воздуха на фильтр мотора через фен. При этом в цилиндры будет поступать нагретый воздух. Многие утверждают, что ВАЗ заводится сразу.

Еще одна возможная причина: в результате долгих безуспешных попыток запуска свечи были залиты бензином. В этом случае рекомендуется попробовать завести автомобиль с выжатой до упора в пол педалью газа – свечи должны будут просохнуть, и машина заведется. Если это не поможет, то выкрутите свечи и проверьте наличие искры. Если его нет, то неисправны либо свечи, либо система зажигания.

Проверка форсунок и ремня ГРМ

При наличии искры ярко-голубоватого цвета проверить подачу топлива: вывернуть форсунки и провернуть стартером вал двигателя. Топливо должно распыляться из форсунки равномерным конусообразным «факелом». Если вместо этого форсунка льет или брызгает бензином, значит, она забита.

Если проверенные узлы работают, то смотрят ремень ГРМ. Владельцы инжекторных «девяток» не раз сталкивались с ситуацией проскальзывания ремня через несколько зубьев. Зимой это может произойти при запуске холодного двигателя, когда распредвал сильно вращается. Чтобы проверить, посмотрите на метку времени. Если совпадает, проверяйте датчик коленвала и его провод (иногда отрывается). Затем проверяются остальные датчики.

Диагностика отказа датчика

Рассмотрите отклонения в работе двигателя и соответствующие возможные причины. Неустойчивый холостой ход, затрудненный запуск или остановка двигателя после движения в режиме повышенной мощности могут быть вызваны неисправностью датчика массового расхода воздуха (ДМРВ) — он будет давать завышенные на 15-25% показания контроллера на малых оборотах. Если имел место перерасход топлива или снизилась приемистость двигателя, датчик массового расхода воздуха дает заниженные показания.

Толчки и провалы при переходе с холостого хода на рабочий, даже при незначительных нагрузках, означают, что нарушилась работа датчика, считывающего положение дроссельной заслонки. Затрудненный пуск прогретого двигателя или небольшой перерасход топлива — отказал (ОЖ).

Двигатель плохо набирает обороты и не развивает требуемой мощности или большой перерасход топлива — вышел из строя датчик детонации или оборвался провод от него. В случае заметного перерасхода топлива с одновременным увеличением количества вредных выбросов в выхлопных газах вышел из строя кислородный датчик.

Незначительное снижение приемистости и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление контактов его проводов или разъема. Ограничение оборотов двигателя или его остановка свидетельствует о неисправности. Большой перерасход топлива — вышел из строя датчик фаз. Небольшое ухудшение работы двигателя или затрудненный запуск означает, что вышел из строя датчик температуры воздуха, поступающего в двигатель.

Если проверены все вышеперечисленные приборы и датчики, но впрыск ВАЗ-2109не запускается, то возможно вышел из строя процессор и он не корректно управляет всей системой запуска. В этом случае требуется диагностика в автосервисе.

> В статье «» мы подробно рассмотрели причины почему не заводится карбюратор ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 … Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья предназначена для помогите владельцам ваз 2108 2109 21099 инжектор когда их железный конь перестал заводиться. Различия в устранении неисправностей карбюраторных и инжекторных двигателей весьма существенны. Итак, владелец карбюраторных ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему его машина не заводится. Однако если его пересадить на инжекторные ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, которые не заводятся, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что смотреть и в какой последовательности, ситуация, когда не заводится инжекторный двигатель, может изрядно напугать автовладельца.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности. Итак начнем, если двигатель ВАЗ 2108 2109Инжектор 21099 не заводится, тут работает старое правило: «Или нечему гореть, или нечему воспламеняться». То есть либо нет искры, либо горючая смесь не поступает в цилиндры двигателя.
1) Проверьте, есть ли искра. Для этого выкручиваем свечу из цилиндра, прижимаем к массе и крутим стартером. Если искра проскальзывает на свече зажигания, то проблема в системе подачи топлива.
Однако необходимо помнить, что если закрученная свеча мокрая, а искра есть, обязательно проверьте метки.

Метка на шестерне распредвала ВАЗ 2109

Метка на маховике ВАЗ 2109

Из-за того, что ремень ГРМ будет проскальзывать на один или несколько зубьев, произойдет нарушение фаз газораспределения и двигатель ВАЗ 2108 2109 21099 не заведется.
Если искра не проскальзывает на свече, то причина может быть: датчик положения коленвала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что находится в форсунке. Да, это правда, неправильная работа датчиков может очень сильно испортить жизнь владельцу ВАЗ 2108 2109инжектор 21099. Расскажу вам одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится из-за неисправности одного-единственного датчика — ДПКВ. Если неисправен какой-либо другой датчик, то двигатель запустится, только работа его будет некорректной — он может троить, не развивать мощность, повышать расход топлива, но запускаться должен.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. При приближении металла выходное напряжение датчика должно увеличиваться; при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, меняем его и пытаемся запустить. Не заводится — идем дальше.
1б) Шкив коленчатого вала. В чем здесь может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может как отвалиться, так и прокрутиться.

Отвалилась часть шкива ВАЗ 2109 с зубьями для ДПКВ

Соответственно ДПКВ не работает при вращении коленвала и ЭБУ не дает команду на искру на свечи. Можно просто снять кожух ремня ГРМ и визуально убедиться, что шкив коленвала крутится и работает исправно. При этом проверьте целостность ремня ГРМ и метки.
1в) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на целостность. Если есть возможность, можно взять модуль зажигания с другого автомобиля и проверить, заводится двигатель или нет.
1г) При неисправности ЭБУ двигатель естественно не запустится.
1e) Отсутствие контакта в проводке. Целыми могут быть все устройства: и ЭБУ, и модуль зажигания, и все датчики. Но контакта между ними в проводке не будет, например, оборвался провод или окислился разъем.
2) Если искра есть, но двигатель не заводится, необходима проверка системы питания двигателя.
Проверить, подается ли топливо на форсунки:
2а) Топливный насос качает?

У ВАЗ 2109 с инжекторным ТНВД

ТНВД ВАЗ 2108 2109 21099 инжектор электрический, погружается в бензобак автомобиля. При включении зажигания должна быть слышна его работа. Чтобы проверить, качает он топливо или нет, можно ослабить один из патрубков подачи топлива, подставить под них емкость и включить зажигание — из патрубка должен течь бензин.
Давление в топливной рампе ВАЗ 2109 с форсункой можно измерить и с помощью обычного манометра. Регулятор давления, установленный на топливной рампе, имеет специальный кран для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Должно быть около 4 атмосфер. Если манометр не показывает давление, то топливный насос не работает.
2b) При засорении топливного фильтра насос не сможет подавать требуемое количество топлива к форсункам автомобиля.

Топливный фильтр ВАЗ 2109

Опять же, понять засорен фильтр или нет можно по манометру, подключенному к крану регулятора давления на топливной рампе автомобиля.
2c) Забиты форсунки.

Грязные форсунки инжекторного двигателя

При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не разбрызгивается, а капает. Из-за забитых форсунок может быть затруднен запуск двигателя ваз 2108 2109Инжектор 21099 в мороз. Такой автомобиль обычно не развивает полную мощность во время движения.
2d) Топливо не может распыляться форсунками, если они не получают сигналов открытия от ECU. Необходимо убедиться, что фишки прикреплены к форсункам и все провода целы.
3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срез зубьев ремня ГРМ. В этом случае фазы газораспределения двигателя нарушаются и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскочил, нужно снять кожух ремня и проверить метки на колесе распредвала и на валу маховика. Если все в порядке, продолжайте.
4) Если залиты свечи ВАЗ 2108 2109 21099, то их необходимо просушить. На залитой свече искра не образуется. Если вы выкручиваете свечу, а она вся мокрая, то нужно выкрутить все остальные и поджечь их на газу. Если они снова залиты, нужно искать причину в другом месте.
5) Некоторые форсунки ВАЗ 2108 2109 21099 не могут запуститься в мороз при подключенном датчике температуры двигателя. Наверное это особенность прошивки или еще что. Выкинул фишку датчика температуры, двигатель заводится с трудом, но заводится. При подключении нет.
Такая особенность может смутить любого: и искра есть, и свечи мокрые, и ремень не проскочил, и машина не заводится. Откинул датчик температуры, и она завелась. Такая ситуация, конечно, скорее исключение, чем правило, но владельцу ВАЗ 2109знает об этом лучше.
6) Тоже редкая ситуация, но бывает. Брызги катализатора в глушителе автомобиля. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 устанавливается катализатор, снижающий выбросы вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, выхлопные газы будет трудно выпускать и двигатель либо вообще не заведется, либо заглохнет. Чтобы устранить этот момент, нужно просто ослабить хомут крепления между катализатором и глушителем, чтобы выхлопные газы выходили после резонатора.

Описанные выше проблемы являются наиболее распространенными причинами того, что не заводится двигатель ваз 2108, ваз 2109, ваз 21099 инжектор, однако следует помнить, что есть частные случаи, в которых может помочь только СТО.

Не очень приятные ощущения возникают, когда не заводится двигатель автомобиля. Особенно в тот момент, когда ты куда-то спешишь, а мотор отказывается работать. И причины, по которым это происходит, могут быть разными, от банальных до более серьезных. Чтобы не попасть в неловкую ситуацию, очень важно знать, какие неисправности могут быть причиной того, что двигатель на ВАЗ 2109не запустится. Ведь часто бывает так, что двигатель не заводится по причине, лежащей на самой поверхности. И найти его гораздо сложнее, чем серьезную поломку.

Простейшие неисправности и способы их устранения

В первую очередь, конечно, стоит поговорить о системе безопасности. Дело в том, что при постановке на охрану двигатель блокируется. И пока сигнализация не выключена, двигатель запустить нельзя. Возможно, что стартер будет крутиться, но искра на свечи не будет подаваться. Обратите внимание сразу на светодиодный индикатор, указывающий на работу сигнализации.

Нередко автомобилисты сами устанавливают потайные кнопки. Покупая машину, обязательно спросите у владельца, есть ли она у машины. Потому что при чистке салона или ремонте его можно случайно зацепить. Эта противоугонная система очень проста. Один вывод выключателя подключается к массе, а другой к сигнальному проводу датчика Холла. Симптомы те же, что и при включенной сигнализации. Мотор крутится, а искры нет. Выход из ситуации — отсоединить провод, идущий к тахометру в колодке над вакуумным усилителем тормозов.

Еще одна банальная неисправность — поломка самого датчика Холла. Симптомы те же, что и в двух предыдущих случаях. Правда, иногда при частичном отказе иногда может проскочить искра и двигатель сделает несколько «чихов». Поможет только замена датчика. Для этого необходимо разобрать распределитель зажигания. Часто происходит просто обрыв провода. Поэтому в случае поломки в дороге лучший выход – заизолировать провод и ехать к месту ремонта.

Серьезные повреждения

И здесь стоит начать с обрыва ремня ГРМ. Мотор крутится, но очень легко, так как клапаны все открыты. Немедленно проверьте ремень, чтобы убедиться, что он на месте. А иногда бывает, что его передняя часть цела, а вот задняя, идущая по ролику и помпе, порвана. Снимите защиту и проверьте целостность. Конечно, без замены ремня не обойтись, поэтому он всегда должен быть в наличии, хотя бы немного «живой».

Если двигатель не запускается, а стартер быстро крутится, не зацепив венец маховика, то можно сделать вывод, что износились зубья. Попробуйте с помощью третьей передачи подтолкнуть автомобиль вперед на 30 сантиметров. Коленвал немного провернется и напротив стартера окажется целый участок венца. Если его износ слишком велик, то заводить его придется только с буксира.

Неисправность стартера и окисление минусового провода также могут препятствовать запуску двигателя. В случае со стартером наиболее популярных поломок две — бендикс, а точнее обгонная муфта, и щетки. Проверить обгонную муфту очень легко, нужно просто повернуть шестерню в обе стороны. В одном он должен свободно вращаться, а в другом не должен вращаться.

Как часто бывает, что ваш любимый автомобиль (ВАЗ 2109, 099, 08) наотрез отказывается заводиться или глохнет в пути? Не стоит сразу звать одаренных мастеров или тащить бедолагу в сервис на веревке. Есть только одна хорошая новость. Расскажу, что нужно сделать, но только если руки из правильного места растут :).

Заглохший и не заводящийся двигатель может иметь несколько причин. Изначально поворачиваем ключ в зажигании и слушаем, крутит ли стартер, если в этом нет причины, но это сказано и «ежу понятно». Если стартер крутит, вперед. Как бы глупо это ни звучало, нужно проверить, есть ли бензин в баке.

Поворачиваем ключ и смотрим на контрольную лампу остатка топлива в баке. Если вы уверены, что бензин есть, проверьте наличие искры. Выворачиваем любую свечу, втыкаем в высоковольтный провод и прикасаемся к двигателю (к массе)…

Здесь нужен помощник. Садим его за руль и даем стартеру повернуть ключ. Есть ли искра на кончике свечи? Хороший. Нет? плохо. Неисправность распределительной коробки или проводки. Трудно что-либо с этим поделать. Попробуй переключатель поменять. Также следует проверить искру на центральном проводе, идущем от катушки. Проверяем таким же методом со свечами. Отсутствие искры может указывать на неисправность катушки.

Проверим систему питания. Если на улице зима, вода может попасть в систему газоснабжения и замерзнуть. Проверяем: откручиваем «воздух», и несколько раз нажимаем на кнопку бензонасоса. Булькает? Ну и бензин поступает в карбюратор. Нет?

Либо вышеуказанная вода каким-то образом замерзла в системе, либо, что более вероятно, неисправен бензонасос. Обратите внимание на фильтр тонкой очистки. Его следует осмотреть на наличие трещин и повреждений. Также можно увидеть шланги, по которым подается бензин. Вы все проверили? Система питания в порядке?

Следующий шаг, свечи! Выкручиваем свечи. Все. Смотрим, нет ли на них нагара. У бережливого водителя всегда должен быть запасной комплект, рабочие, проверенные свечи. «Забрызганные» (черные свечи с нагаром и залитые бензином) бесполезно зачищать наждачной бумагой и протирать. Их необходимо прокалить над газовой плитой.

Так свечи рабочие поставили, не помогло? Перейдем к системе зажигания. С трамблера снимаем высоковольтные провода. Кстати, из-за проводов машина тоже может не заводиться, проверьте их. Смотрим на крышку распределителя.

Если внутри есть сколы, подгорели контакты, поменять крышку. Далее снимаем ползунок. Его также можно заменить. Открутить 2 болта. Отсоединяем проводку от датчика холла и меняем сам датчик. Собираем все в обратном порядке с новыми запчастями.

Нарушено расположение высоковольтных проводов на крышке распределителя. Первый провод (на крышке он обозначен цифрой 1) идет от 1 цилиндра (крайний левый), далее по часовой стрелке пойдет 2 цилиндр, 4 цилиндр и 3 цилиндр. Если перепутать провода, то машина будет жутко троить или вообще не заведется.

Осталось проверить ремень ГРМ. Он расположен с левой стороны, под кожухом. Снимаем и смотрим зубья ремня. Если не хватает и ремень проскочил, то его надо менять. Вопрос только в последствиях. Если у вас двигатель 1.3, то клапана могут быть загнуты (даже не тыкайте сами). Если 1,5, то может и ладно.

Ну в принципе вся система. Все должно начаться. Если нет, то можно с чистой душой (сделал, что мог) перетащить к сторонним мастерам.
