Долго крутит стартер при заводке ВАЗ-2114, что делать?

Причин, почему долго крутит стартер при пуске двигателя на ВАЗ-2114 может быть много. Без поэтапного проведения диагностики в этом не разобраться. Но, если запустить эту проблему, ситуация может превратиться в выход из строя определённого узла.

Содержание

• 1 Основные причины и методы их решения
  • 1.1 Механизмы стартера (щётки, бендикс)
  • 1.2 Топливные проблемы
  • 1.3 Не верные показания датчиков
  • 1.4 Провода, фильтр и свечи
  • 1.5 Бензонасос
  • 1.6 Поломка двигателя
• 2  Возможные последствия долгой работы стартера
  • 2.1 Поломка бендикса
• 3 Выводы

Основные причины и методы их решения

Горит чек двигателя

Полезно! Может быть вам повезло и поможет сбрасывание ошибок инжектора. Для этого сначала нужно снять отрицательную клемму с АКБ. Если через 5–10 минут автомобиль заводится также, то проблема не в этом.

На затруднённый запуск двигателя влияет ряд простых причин, устранить которые можно самостоятельно в гараже, имея при себе стандартный набор инструментов.

Механизмы стартера (щётки, бендикс)

В процессе переборки стартера. Стрелкой указаны износившиеся щётки.

• На подержанных автомобилях на стартере изнашиваются щётки. В этом случае нужно снять крышку и заменить их на новые;
• Стартер, эксплуатирующийся длительное время, можно перебрать, прочистить все механизмы, промыть WD-40 и набить новым литолом, так как старый скорее всего закоксовался и сбился в шарики;

Топливные проблемы

В процессе замены сетки бензонасоса. Справа старая, а слева новая сеточка грубой очистки

Попадание мелких частиц мусора в бензобак. Лечится эта проблема чисткой топливной системы и заменой фильтра.

Не верные показания датчиков

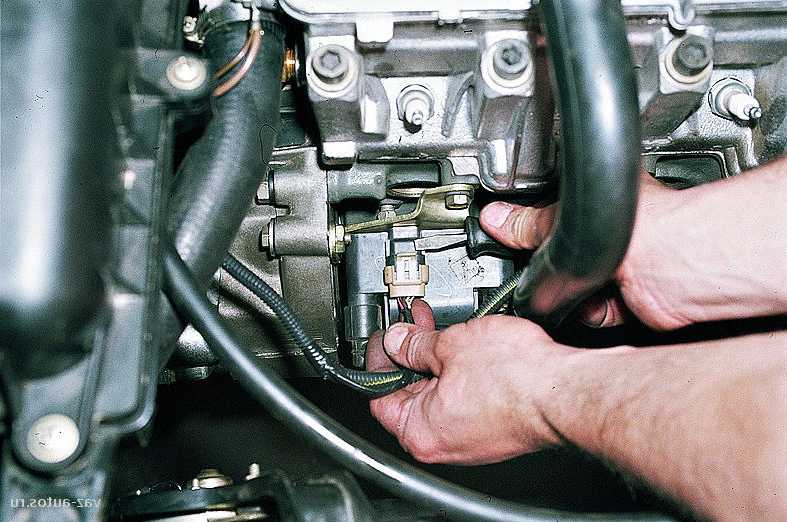

Расположение датчика фаз под капотом

Выход из строя или неправильная подача сигнала с датчиков на ЭБУ (требуется их диагностика, а в случае обнаружения неисправности – замена на новые):

1. Датчик скорости.
2. Датчик положения коленчатого вала.
3. Датчик холостого хода.
4. Датчик фаз.

Провода, фильтр и свечи

Засорившийся воздушный фильтр

• Пробиты высоковольтные провода, плохой контакт на наконечниках (окисление). В процессе визуального осмотра редко определяется, самый лучший вариант заменить на новые или заведомо исправные. Перед заменой можно почистить (продуть) контакты на старых проводах.
• Свечи залиты, получили механические повреждения или выставлен неправильный зазор. По необходимости делается следующее: вворачиваются новые, устанавливается нужный зазор или старые возвращаются на место.
• Засорение воздушного фильтра, ввиду чего ухудшилась подача воздуха в камеру сгорания двигателя. Рекомендуется заменить на новый.

Бензонасос

Бензонасос находится под задним сидением

Бензонасос не даёт нужного давления, из-за чего форсунки не распыляют топливо, а просто разбрызгивают его. Для того, чтобы отбросить этот вариант нужно померить давление топлива манометром (номинальное должно соответствовать норме в 3,2 бар).

При другом результате ситуация требует замены бензонасоса.

Поломка двигателя

Снижение компрессии в цилиндрах — одна из самых страшных ситуаций для автовладельца. В этом случае, воспламеняющиеся газы попадают в картер, а новые пары не возгораются.

Подготовка к замеру компрессии в двигателе

В данной ситуации требуется замена поршневых колец, а может быть и капитальный ремонт двигателя.

 Возможные последствия долгой работы стартера

Наибольший вред при длительном кручении стартером наносится аккумулятору и стартеру. Первый очень быстро теряет свой заряд. При запуске двигателя стартер потребляет много тока, поэтому аккумулятор расходует большую часть своего заряда, которую потом (после того как двигатель был запущен) восполняет за счёт зарядки с генератора.

Поломка бендикса

Старый и новый бендиксы

С каждым таким холостым запуском, напряжение от АКБ подаётся на бендикс, который начинает вращать вал до тех пор, пока двигатель не запустится. В этот момент происходит сильная выработка шлицов на бендиксе, а также может рассыпаться или загудеть подшипник.

В этих случаях выход будет только один – замена стартера на новый.

Выводы

Для владельцев ВАЗ-2114, ситуация когда при старте двигателя приходится долго крутить стартером — довольно частое явление. Причины рассмотрены выше и могут касаться многих систем: топливной, системы питания двигателя и других.

Подробнее о том, когда стартер не крутит вообще, мы уже писали ранее.

Не заводится Ваз 2114 что делать

18 сентября, 2015 Маргарита Не заводится Ваз Ответить на комментарий

Современные модели Ваз оснащены системой впрыска топлива, диагностика которой отличается от подхода к классическим моделям с карбюратором. Наличие многих датчиков, управляющего микропроцессора, электрический топливный насос – многих это пугает. Но если действовать по четкой логической последовательности, проверяя каждый элемент друг за другом, то найти неисправность вполне под силу даже автомобилисту с не самым большим опытом.

Не заводится Ваз 2114

 Ваз 2114 не заводится, последовательность действий:
1) С самого начала не нужно никуда лезть,нужно сесть за водительское сидение и посмотреть на панель приборов. При включении зажигания на ней загораются индикаторы? Если не горит не один индикатор, то либо аккумулятор посажен полностью, либо сгорел предохранитель в цепи питания панели приборов.

2) При включении зажигания на панели должны гореть три индикатора: аварийного давления масла, заряда аккумуляторной батареи, “check engine” –  от управляющего микропроцессора. Если индикатор “check engine” не горит, нужно проверить предохранитель и реле на питание микропроцессора.

Контроллер Ваз 2114

     “check engine” говорит о том, что микропроцессор под напряжением и готов к работе. Сразу надо сказать, что у управляющего микропроцессора есть много имен: ЭБУ, контроллер, микроконтроллер, мозги. Находится микропроцессор слева от пассажирского сидения под бардачком. Там же находится планка с тремя реле и предохранителями. Первое реле – на микропроцессор, второе – включение вентилятора системы охлаждения, третье – включение бензонасоса. Пока нас интересует первый предохранитель, через который питается микропроцессор инжектора. При включении зажигания должны щелкать первое и третье реле: подается питание на микропроцессор и бензонасос.

Реле контроллера и бензонасоса Ваз 2114

     Пока не добьетесь загорания индикатора “check engine” не нужно дальше ничего искать. С не горящим индикатором двигатель Ваз 2114 не заведется.
3) Если с индикацией на панели приборов все в порядке, проверяем следующее: при включении зажигания в районе заднего сидения должна быть слышна работа бензонасоса. Если звуков нет, проверяем предохранитель и реле на бензонасос как описано в пункте 2. Если предохранитель и реле исправны, необходимо снять заднее сидение и проверить наличие напряжения на разъеме бензонасоса.
4) Далее пробуем прокручивать двигатель стартером, если стартер не может провернуть коленвал двигателя, проверяем следующее:
– На стартер надеты и зажаты все разъемы.

– Слушаем щелкает ли втягивающее реле при попытке прокрутить двигатель. Если втягивающее не щелкает, значит либо на него не поступает напряжение при повороте ключа зажигания, либо оно вышло из строя.
Крайне редко бывает, что стартер исправен, но он не может провернуть двигателя, так как поршень уперся в клапана из-за порванного ремня ГРМ, но это все проверяется далее.
5) Если на панели горят нужные индикаторы, качает бензонасос, стартер крутит двигатель, то переходим к самым основным и активным действиям по поиску неисправности: для начала проверяем искру. Для этого выкручиваем свечу зажигания, надеваем на нее высоковольтный провод, прислоняем к массе и крутим стартером. Эту операцию нежно выполнять вдвоем. Проверяем наличие искры на всех четырех цилиндрах.              Возможны следующие варианты:
5а) Искра есть на всех цилиндрах. Все хорошо, переходим к пункту 6.
5б) Искра есть на 1 и 4 цилиндрах, на 2 и 3 нету. Либо наоборот искра есть на 2 и 3 цилиндрах, на 1 и 4 нету. В таком случае скорее всего нужна замена модуля зажигания, так как в нем вышла из строя одна из катушек. Модуль зажигания Ваз 2114 имеет две катушки зажигания. Одна работает на 1 и 4 цилиндр, вторая – на 2 и 3. В редких случаях замена модуля зажигания не помогает, в таком случае необходима перепайка транзисторных
ключей в микропроцессоре.
5в) Искры нет ни на одном цилиндре:
– Наиболее частой причиной этого является отказ ДПКВ Ваз 2114 (датчика положения коленчатого вала). Не обязательно датчик выходит из строя. В его разъеме могут отойти провода.
– Зубчатое колесо на которое отрабатывает ДПКВ. Оно соединяется шпилькой с колесом генератора. Если шпилька выскочила, то зубчатое колесо не будет крутиться, соответственно ДПКВ не будет отрабатывать.

Проверьте надежность крепления зубчатого колеса к колесу генератора. Визуально проверьте, что оно крутиться при вращении стартера.
6) Выкручиваем свечу из любого цилиндра, она должны быть мокрой от бензина. Если она сухая, то необходимо проверить топливную систему. Проверяем топливную систему замером давления в топливной рампе автомобиля. Если манометра нет, то можно просто открутить заглушку из отверстия под манометр и включить зажигания -насос заработает и из отверстия должны брызнуть хорошая струя бензина. Естественно при этом не  надо курить и подсвечивать себе лампой накаливания. Если давления топлива в топливной рампе нет, меняем топливный фильтр, проверяем, что топливная магистраль от бензобака к рампе не засорена и цела.
7) Если есть искра и свечи мокрые от бензина, то необходимо снимать защитный кожух ремня ГРМ и проверять метки ГРМ. На двигателях с 16 клапанами установлены два распределительных вала, каждый из которых имеет метку. Также проверяем метку на шестерне масляного насоса.

Метки ГРМ Ваз 2114

     Если метки не совпадают, значит будут нарушены фазы газораспределения двигателя и Ваз 2114 не заведется. Для начала нужно выяснить причину того, что метки сбились, возможно у ремня ГРМ срезало несколько зубьев, возможно заклинила помпа. В любом случае после установки нового ремня ГРМ нужно прокрутить двигатель на четвертой передаче вращая ключом гайку распределительного вала и контролируя вращение всех узлов ГРМ.
8) Залитые свечи обязательно нужно просушить на огне и только потом заводить машину. На залитых свечах искра не формируется. Бывает  следующая ситуация: искра есть, свечи мокрые, метки совпадают, а машина не заводится. В таком случае скорее всего загрязнены форсунки, которые льют топливо, вместо того чтобы распылять его. В зимний период эта ситуация усугубляется так как микропроцессор считывает информацию с датчика температуры двигателя и дает еще более длинный импульс на форсунку для запуска. Некоторые в таких случаях делают чип-тюнинг, то есть  изменяют настройки микропроцессора в подпрограмме запуска двигателя.

Это поможет, но грязные форсунки всеравно будут портить жизнь.
9) Когда двигатель не заводится многие хаотично начинают проверять все датчики инжектора. Это ненужная суета. Ваз 2114 не заводится из-за одного единственного датчика ДПКВ. При неисправности какого то другого машина должна заводится. Она может троить, детонировать,заводиться и глохнуть, но она заводится. Датчик массового расхода воздуха и датчик положения дроссельной заслонки служат для определения длительности импульса на форсунки. Если выходит один из них, система начинает работать по другому. Датчик детонации корректирует угол опережения зажигания. В общем рыться в остальных датчиках нужно на заведенной машине при некорректной работе двигателя.
Как видно из описанного выше методика не слишком сложная, важно действовать внимательно и по порядку и вы обязательно найдете причину.
