Предохранители Газель Бизнес 4216 и реле с описанием назначения и схемами блоков
Газель Бизнес – семейство грузовых автомобилей и микроавтобусов выпускавшихся преимущественно с двигателями УМЗ 4216 в 2010, 2011, 2012, 2013, 2014, 2015 и 2016 году. После этого Газель Бизнес прошла рестайлинг и обновленная производилась в 2017, 2018, 2019, 2020 году и по настоящее время. В данной публикации мы покажем описание предохранителей и реле Газель бизнес 4216 со схемами блоков и фото – примерами их исполнения. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с полной инструкцией по эксплуатации Газель Бизнес.
Содержание
Блок в салоне
Слева в панели приборов, под защитной крышкой, находится основной блок реле и предохранителей.
Фото – схема
Описание предохранителей
| F1 | 10А Лампа габаритного света в левой блок – фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампы освещения номерного знака |
| F2 | 10А Лампа габаритного света в правой блок – фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя |
| F3 | 15А Лампа ближнего света левой блок – фары, сигнализатор включения ближнего света |
| F4 | 15А Лампа ближнего света правой блок – фары |
| F5 | 15А Лампа дальнего света левой блок – фары, сигнализатор включения дальнего света |
| F6 | 15А Лампа дальнего света правой блок – фары |
| F7 | 10А Лампы противотуманного света в задних фонарях |
| F8 | 10А Реле указателей поворота в режиме указания поворотов |
| F9 | 15А Реле указателей поворота в режиме аварийной сигнализации |
| F10 | 10А Датчик положения педали тормоза в режиме включения сигналов торможения |
| F11 | 20А Лампы противотуманных фар (опция |
| F12 | 15А Блокировка дифференциала (опция) |
| F13 | 10А Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя |
| F14 | 10А Блок управления ABS |
| F15 | 20А Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель |
| F16 | 5А Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов) |
| F17 | 15А Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя |
| F17 | 5А Электропривод зеркал (опция) |
| F18 | 25А Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя |
| F18 | 15А Дополнительный отопитель (автомобили ГАЗ-2217 и мод. , ГАЗ- 2752 и мод. с двумя рядами сидений) |
| F19 | 20А Электро двигатели стекло подъемников (опция) |
| F19 | 15/20А Отопитель |
| F20 | 20А Электро стекло подъемники (опция) |
| F21 | 20А Реле звукового сигнала, прикуриватель, розетка |
| F22 | 15А Подкапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки, плафоны освещения пассажирского салона, обогрев зеркал |
| F23 | 10А Головное устройство звуковоспроизведения |
| F24 | 5А Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция) |
| F25 | 15А УМЗ-4216: Система управления двигателем (клемма 15/1 выключателя зажигания) |
| F25 | 5А ISF2. 8s4129Р: Система управления двигателем (клемма 15/1 выключателя зажигания) |
| F26 | 20А УМЗ-4216: Обмотка и контакты главного реле ISF2.8s4129Р: Подогреватель системы отопления (опция) |
| F27 | 15А УМЗ-4216: Реле топливного насоса ISF2.8s4129Р: Резерв |
| F28 | 5А УМЗ-4216: Блок управления двигателем, колодка диагностики ISF2.8s4129Р: Колодка диагностики, пульт управления предпусковым подогревателем (опция), тахограф (автомобили ГАЗ-3221 и мод.) |
| F29 | 10А Электронасос системы отопления (автомобили ГАЗ-3221 и мод., ГАЗ-2705 и мод. с двумя рядами сидений), муфта компрессора кондиционера (опция) |
За работу прикуривателя отвечает предохранитель номер 21 на 20А.
1 и 2 – запасные.
Назначение реле
| К1 | Реле стеклоочистителя |
| К2 | Реле плафона двери |
| К3 | Реле противотуманных фар |
| К4 | Реле обогрева зеркал |
| К5 | Реле ближнего света |
| К6 | Реле насоса отопителя |
| К7 | Реле звукового сигнала |
| К8 | Реле дальнего света |

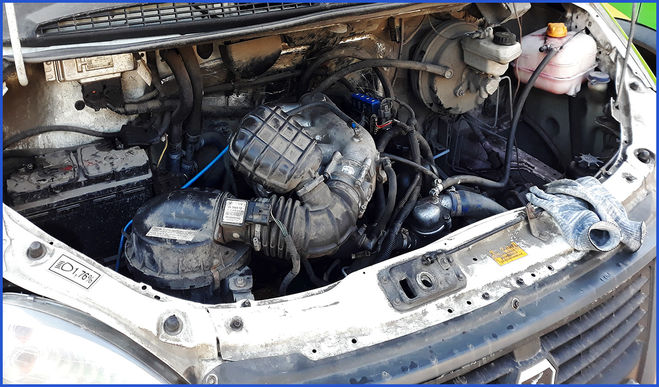

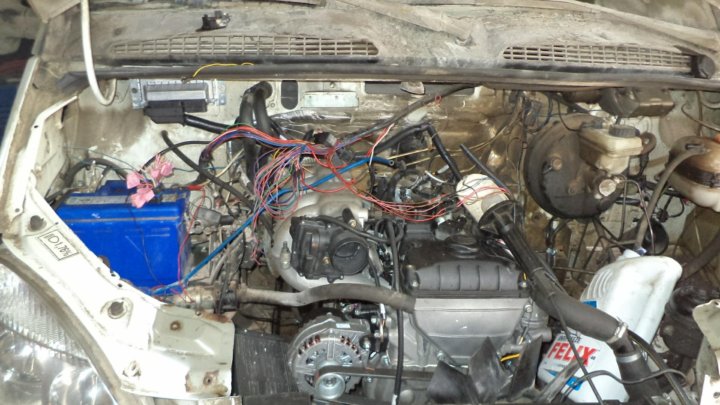

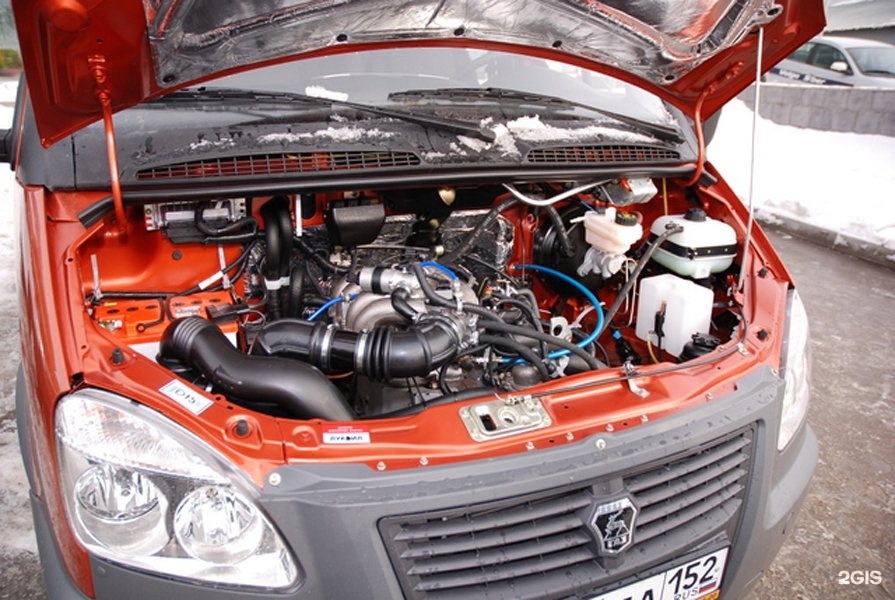

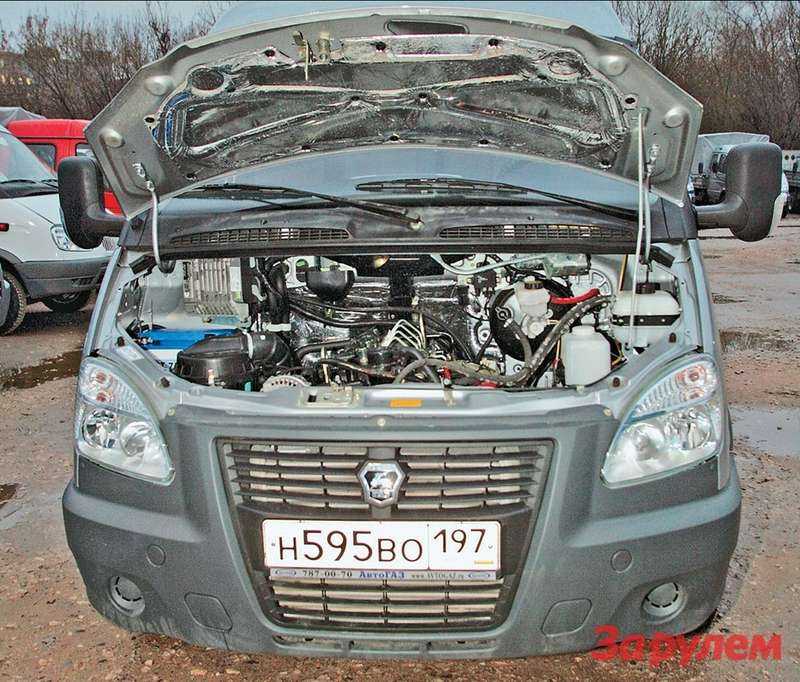

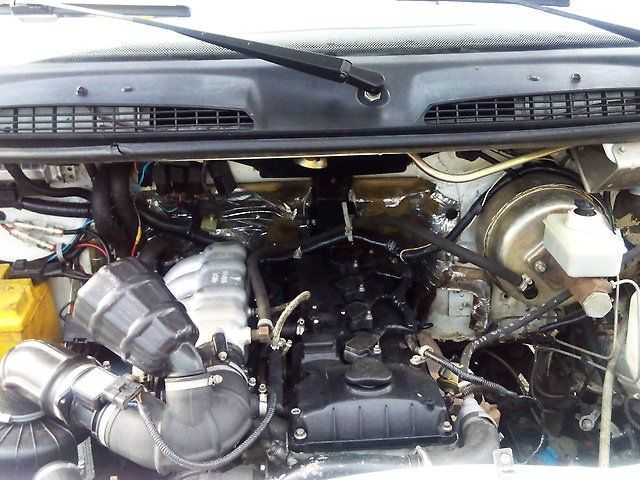

Блоки под капотом
Блок управления двигателем
Схема блока реле
Расшифровка
- Реле топливного насоса
- Реле муфты вентилятора
- Главное реле
Реле стартера закреплено на щитке передка, рядом с вакуумным усилителем.
Блок предохранителей
Он расположен на кронштейне крепления аккумулятора, за закрытой крышкой.
Схема
Обозначение
| Блок предохранителей на автомобилях с ABS | |
| 1 | 90А УМЗ-4216: Силовая цепь генератора (соединение генератора с аккумуляторной батареей), контакты реле стартера, выключатель зажигания, предохранители F9, F10, F18, F21–F24, F26–F28, цепь кондиционера |
| 1 | 125А ISF2.8s4129Р: Подогреватель воздуха |
| 2 | 25А УМЗ-4216: Блок управления ABS |
| 2 | 40А ISF2.8s4129Р: Световая цепь автомобиля и цепь кондиционера |
| 3 | 40А УМЗ-4216: Блок управления ABS |
| 3 | 30А ISF2. 8s4129Р: Блок управления двигателем |
| 4 | 90А УМЗ-4216: Контакты реле ближнего и дальнего света, блок управления освещением |
| 4 | 6А F2.8s4129Р: Подогреватель топлива и общая плюсовая цепь автомобиля, кроме световой, плюсовой генераторной, цепи стартера и кондиционера, плавкая вставка |
Блок предохранителей на автомобилях без ABS
- 90А Световая цепь и плюсовая цепь генератора
- 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера
Дополнительный блок предохранителей на автомобилях с ABS и дизельным двигателем
- 40А Блок управления ABS
- 25А Блок управления ABS
Под капотом, на щитке передка, вблизи реле системы управления двигателем в жгут проводов КПМСУД введен предохранитель номиналом 15А для защиты газового блока управления.
Инструкция Газель Бизнес
Больше информации про ремонт и обслуживание Газель Бизнес можете найти в данной инструкции: “скачать“.
А если остались вопросы, задавайте их в комментарии.
