Установка карбюратора ДААЗ 21073 (Солекс) на двигатель ВАЗ 21083 » ВАЗ 2108, 2109, 21099, 2113, 2114 и 2115. Тюнинг, ремонт, переделка, статьи и многое другое. ВАЗ 21081, 21083, 21083i, 21091, 21093, 21093i

В последнее время все большее применение находят системы питания, использующие непосредственный впрыск топлива в цилиндры. Однако, преимущественное большинство используемых ныне автомобилей оборудованы привычным карбюратором. Есть ли возможность улучшить характеристики автомобиля, оборудованного карбюратором?

Сложная и очень дорогостоящая работа по оборудованию автомобиля системой впрыска доступна далеко не каждому автолюбителю и часто просто не целесообразна. Обратимся к более доступным способам.

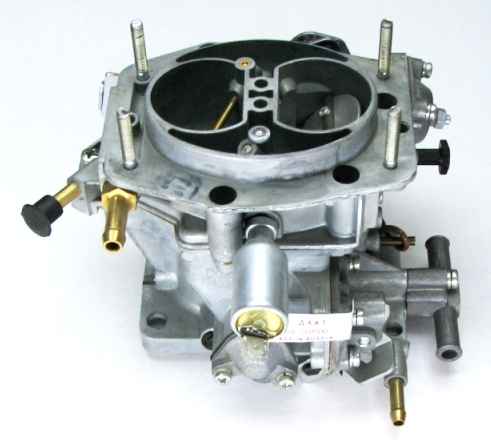

Оборудование двигателей «восьмой серии» карбюратором ДААЗ 21073.

Далеко не всех удовлетворяет динамика автомобиля даже с полностью отрегулированным и абсолютно исправным карбюратором серии 083. Проще всего решить проблему с заменой карбюратора моделью ДААЗ 21073, тем более, что такая операция возможна без существенных изменений. Однако следует помнить, что в первой камере приготавливается обедненная смесь. То есть, при работе только первой камеры динамика разгона автомобиля будет достаточно вялой. Открытие заслонки во второй камере приводит к резкому улучшению тяговых характеристик двигателя, что может создать определенный дискомфорт, например, при движении по скользкой дороге. Однако, не следует забывать, что топливная экономичность, достигаемая благодаря такой работе камер, и является главной изюминкой данного карбюратора.

Для более полной реализации увеличенного сечения главного диффузора камеры №1 можно за счет увеличения сечения ГТЖ (главного топливного жиклера) в этой камере. Разумеется, улучшение динамики автомобиля будет происходить за счет топливной экономичности. Замена жиклера 107,5 на жиклер 110 дает некоторое, но незначительное улучшение тяги на камере №1 практически без повышения расхода топлива. Наиболее оптимальным представляется применение в первой камере ГТЖ 115. Приемлемая экономичность сопровождается хорошей динамикой при работе с закрытым дросселем второй камеры.

Установка ГТЖ 117,5 приводит к заметному увеличению расхода топлива при ухудшении характеристик двигателя. Это объясняется избыточным обогащением ТВС.

Компенсационные или же воздушные жиклеры (КЖ), регулируют состав смеси при увеличении разрежения на главных диффузорах с ростом оборотов двигателя. В диапазоне низких оборотов, приблизительно до 2500 1/мин, их влияние практически не сказывается, постепенно возрастая. То есть, чем ниже сечение КЖ, тем больше обогащение смеси на высоких оборотах. Таким образом, для ГТЖ 107,5 и ГТЖ 110 несколько обогащают смесь, применяя КЖ 145, КЖ 150 и КЖ 155. Для ГТЖ 115 целесообразно подобрать КЖ 155 – 165. Если же принято решение использовать ГТЖ 117,5, выбирают КЖ 165.

Эти соображения справедливы для камеры №1. Во второй камере обычно оставляют штатные жиклеры, т.е. ГТЖ 115 в паре с КЖ 135. Установка ГТЖ 120 позволит улучшить динамику автомобиля на разгоне за счет незначительного ухудшения экономичности. Также следует знать, что использование ГТЖ с максимальной пропускной способностью сразу в двух камерах не желательно.

Лучше всего максимально обогатить смесь, приготавливаемую в одной камере. К примеру, если в первой камере установлены ГТЖ 107,5 – 110, стоит обогатить смесь второй камеры, применив ГТЖ 120. Тогда приемлемая динамика, обеспечиваемая работой первой камеры, будет сопровождаться неплохой экономичностью, а камера №2 обеспечит хорошую тягу при работе обеих камер.

datag.ru

Мы рекомендуем именно установку предлагаемого типа карбюратора. Другие модные доработки, такие как применение эконостатов, экономайзера режимов повышенной мощности, коррекции работы ускорительного насоса и т.д. приводят чаще всего к переобогащению ТВС.

Особенности технической эксплуатации карбюратора ДААЗ 21073

Необходимо учитывать и другие особенности эксплуатации карбюраторов серии Solex, о которых пойдет речь ниже в этой статье.

При работе двигателя на холостом ходу не поддерживаются постоянные обороты. Возможно, не удается отрегулировать обороты холостого хода, в пределах от 800 об/мин до 1400 об/мин (в соответствии с типом распредвала). Последнее особенно актуально, если в двигателе применен распределительный вал, обеспечивающий широкий диапазон фаз газораспределения.

Причины и способы их устранения
Слишком обеднен состав ТВС холостого хода. Чрезмерно завернут винт качества приготовляемой смеси. Устраняется путем регулировки СО не более 2%.
Имеет место значительный подсос воздуха в зоне за дроссельной заслонкой. В первую очередь, необходимо проверить герметичность соединения карбюратора, а также герметичность крепления патрубка на вакуумном усилителе, а также всех других уплотнений и соединений, герметичность коллектора впускной системы, прокладки между коллектором и головкой блока.

Двигатель автомобиля глохнет сразу после отпускания педали газа.

Причины и способы их устранения:
Прежде всего, необходимо выполнить предыдущие пункты. Если неисправности не обнаружено и дефект не устраняется, проверяют работоспособность системы управления экономайзером принудительного холостого хода. Возможно, придется заменить жиклер холостого хода другим, с большим сечением, если его прочистка не принесла положительного результата.

Возможно, наши замечания будут полезными для Вас в случае необходимости настройки работы карбюратора и позволят избежать неоправданных материальных затрат на проведение более чем сомнительных доработок и неоправданных технически безграмотных вариантов настроек карбюратора и двигателя.

Установка карбюратора Солекс ВАЗ 21083 на ВАЗ 2106

Среди автолюбителей, ходит много споров на счет того, что будет, если на ВАЗ 2106, поставить карбюратор «Солекс», с автомобиля ВАЗ 21083. Какие улучшения появятся в технических характеристиках двигателя, или наоборот, чем придется пожертвовать. Давайте рассмотрим, что даст установка карбюратора «Солекс» на автомобиль ВАЗ 2106.

Карбюратор 2106

Штатным вариантом, применяемым на двигателе Шестерки, является образец «Озон». Это двухкамерный карбюратор, с падающим воздушным потоком, эмульсионного типа. Технические характеристики двигателя, при его работе, выдавали 75 лошадиных сил, а максимальная скорость была 155 км/час. Время разгона до сотни – 16 секунд.

Приемистость двигателя хорошая, но при резком нажатии на педаль газа, автомобиль сначала давился, а потом начинал ехать. Это объяснялось тем, что в поплавковой камере Озона, уровень топлива был недостаточным, и при резком разгоне его не хватало.

Автовладельцы ВАЗ 2106, ломали голову над вопросом, какой карбюратор лучше поставить, чтоб приемистость двигателя повысилась, при этом имея минимальные потери. Большинство мнений сошлось на том, что установка «Солекс» с ВАЗ 21083, будет оптимальным вариантом.

Карбюратор ВАЗ 21083

На автомобиле ВАЗ 21083 устанавливался карбюратор «Солекс». Также, как и «Озон», он предназначался для 1500 кубовых двигателей. Его поплавковая (первичная) и вторичная камеры были немного увеличены, и уровень топлива, соответственно, был больше.

«Солекс», обеспечивал «Восьмерке» такие технические показатели: мощность – 70 л. с, номинальная скорость – 155 км/час. При этом, разгон до 100 км/час занимал 15 секунд.

Характеристики не особо лучше, чем у ВАЗ 2106. Но, это объясняется другим строением двигателя. А вот, что покажет нам «Шестерка», в комплектации с данным карбюратором.

Порядок установки

Карбюратор «Солекс», абсолютно подходит по креплению, на двигатель ВАЗ 2106. Поскольку отличается само устройство, Вам понадобится докупить некоторые детали, для того, чтоб установка прошла успешно, и двигатель исправно работал. Список деталей включает в себя следующие элементы:

2 паронитовые прокладки и 1 бумажную;
1 метр шланга, для подачи топлива;
Карбюратор, обязательно с кулисой;
Набор ключей, отвертки и остальные слесарные принадлежности.

Теперь, можно приступить к работе. Перед тем, как поставить «Солекс» на ВАЗ 2106, очистите место, где соединяется карбюратор «Озон» с двигателем. Это делается для того, что при снятии, мусор не попал в двигатель.

Далее, отсоединяем все шланги и тросики.

Далее, откручиваем крепления, и снимаем «Озон» с двигателя. Перед тем, как поставить карбюратор с ВАЗ 21083, зачистите место крепления. После, нанесите герметик, и положите прокладку. Прокладки должны лежать в таком порядке: тонкая, толстая и тонкая.

Когда посадочное место будет готово, разберите «Солекс» на две части. Это облегчит Вам его установку. Первым делом, поставьте кулису с карбюратора ВАЗ 21083 на 2106, так как это ключевой элемент, необходимый для начала установки. На него, уже можно ставить сам «Солекс».

Теперь, подсоединяем все тросики и шланги. Начинаем с троса дроссельной заслонки. Его необходимо выставить на нужную длину, которой хватит для его подключения. Следующим в очереди, является шланг топливной системы. Перед его установкой, стоит учесть, что на ВАЗ 21083, он длиннее, чем на 2106, поэтому Вам пригодится заранее подготовленный метровый шланг. Один его наконечник, наденьте на выход топливной системы, а второй, на вход в карбюратор.

Перед тем, как надевать второй конец, его лучше обрезать, чтоб он не болтался свободно в подкапотном пространстве. Также, помните, чем длиннее будет шланг, тем больше в нем будет топлива, и соответственно веса. Это может спровоцировать его отсоединение, и возможно даже воспламенение двигателя.

Подключаем и настраиваем штанги

Далее, подсоединяем один конец обратки к фильтру тонкой очистки, не забываем установить в него клапан. Второй конец надеть на карбюратор. Надеваем все пружины на свои места (их можно не менять на новые). После того, как все шланги и тросы будут на своих местах, нужно будет побеспокоится о холостом ходе. Для этого, установите электромагнитный клапан.

Последний штрих – надеваем верхнюю часть карбюратора, и закручиваем гайки крепления. Теперь, Ваш «Солекс» готов к использованию.

Настройка

Перед тем, как начать эксплуатацию карбюратора с ВАЗ 21083, на автомобиле ВАЗ 2106, его необходимо настроить.

Для того, чтоб смесь приготавливалась лучше, и Вам было легче проводить регулировку, поставьте автомобиль на ровной местности, без наклонов. Заведите двигатель, и протестируйте его на высоких и низких оборотах. Это даст Вам понять, на какой режим двигатель получает нормальную смесь, а на какой требует настройки.

После того, как двигатель немного поработает на новом карбюраторе, и заполнит его камеры бензином, Вам нужно будет проверить, какой в них постоянный уровень. Для этого, снимите крышку с карбюратора, и с помощью штангенциркуля, отмерьте расстояние от уровня топлива до верхнего края поплавковой камеры. Лучше всего, если уровень будет от 23 до 25 мм. В таком случае, карбюратор не будет заливать свечи, и глохнуть на холостом ходу.

Для регулировки уровня топлива, просто согните поплавок в нужном направлении (вверх или вниз). После каждого изменения положения, проверяйте образовавшееся расстояние. Когда поплавок будет выставлен, соберите устройство, и приступайте к настройке качества и количества топлива.

На ВАЗ 21083, правильная смесь получается при таких настройках:

Винт количества: 1,5 – 2 оборота;
Винт качества: 4 – 4,5 оборота.

Проводить настройку устройства, после его установки на ВАЗ 2106, нужно обязательно после того, как двигатель поработает на всех оборотах. А также, топливо должно быть прогретое до рабочей температуры.

Итог

После установки, характеристики двигателя «Шестерки», приобретут несколько плюсов и минусов.

Плюсы в том, что двигатель будет более приемистым, повысится максимальная скорость (до 160 -165 км/час), и уменьшится время разгона до первой сотни (вместо 15 секунд – 13). На номинальную мощность, модернизация повлияет не значительно, увеличив ее на 5 – 10 л.с.

К минусам, можно отнести только одно качество – расход топлива. При нормально, не экономной езде в городском цикле, он повысится на 1 — 1,5 литра.

Общий вывод такой: установка данного карбюратора – вещь нужная, так как за цену 1 — 1,5 л, на 100 километров, Вы получите больше комфорта при езде.

Установка карбюратора «Солекс» на ВАЗ «Классику»

В этой статье буду вновь отталкиваться от вопросов задаваемых менеджерам интернет магазина, один из них вновь звучит о замене одного из важнейших элементов автомобиля — карбюратор.

Многие владельцы ВАЗ «Классических Жигулей» все чаще и чаще сталкиваются с ремонтом карбюратора старого типа (таких как «Озон» и «Вебер»), а ремонтные комплекты на них как известно все хуже и хуже. Альтернативой постоянному ремонту это замена его на более совершенный карбюратор «Солекс» от переднеприводного семейства ВАЗ, ЗАЗ, АЗЛК. К его преимуществам можно отнести: экономичность и эффективность, стабильность работы, ремонтопригодность. Всем владельцам ВАЗ «Классики» со старым карбюратором известны рывки и провалы при затяжных скоростных поворотах либо при резком старте. Карбюратор «Солекс» позволит избавиться от них, благодаря конструкции поплавковых камер с 2-мя поплавками и развитой переходной эмульсионной системой. В общем, преимущества карбюратора «Солекс» над карбюратором старого типа можно перечислять очень долго, самое главное и то собственно чего не хватает владельцам ВАЗ «Классики» — это плавность хода, стабильность работы, и не маловажную экономичность.

Карбюраторов типа «Солекс» на самом деле очень много модификаций, разняться они калибровкой эмульсионных систем то есть жиклеров смесеобразования, диффузорами, размерами камер и заслонок. Есть также дополнительные системы для установки на карбюратор такие как ЭПХХ (экономайзер принудительного холостого хода) и привод автоматического открывания заслонки подсоса. ЭПХХ между прочим является очень важной системой для экономии топлива, на ходовые характеристики она практически никак не влияет, но многие автовладельцы пренебрегают ею.

Так вот, перейдем собственно к установке. Для установки нам понадобится минимальный набор головок, ключей и отвертка. Из набора для установки нам понадобится сам карбюратор, топливный патрубок 2121, патрубок обратки 2110 с клапаном, тройник топливный, пару паранитовых армированных прокладок, одну теплоизоляционную прокладку. Экономить на хомутах не рекомендуется, по этому их нужно на каждое соединение, новые топливные фильтра и топливный желательно установить инжекторный, ну и конечно то, чем мы будем управлять карбюратором — тяги, в народе «вертолет» от ваз 2108.

Установка на самом деле занимает минимум времени. Как банально не звучит, но нужно просто снять старый карбюратор и поставить новый. Самое сложное заключатся в организации обратки топлива, хотя и ей иногда пренебрегают, что в корне не правильно. Сложность другая заключается в установке системы ЭПХХ если такая имеется на карбюраторе. В остальном все устанавливается также как на стандартном карбюраторе.

Должен заметить, что реализовать все возможности нового карбюратора Вы не сможете на стандартной системе зажигания, поэтому ознакамливаемся со статьей «Системы зажигания карбюраторных моторов», делаем выводы, устанавливаем и радуемся, хорошему расходу динамике и стабильной работе.

Как установить карбюратор — инструкция по установке карбюратора

Функционирование системы питания двигателя внутреннего сгорания невозможно без карбюратора. В данной статье мы поговорим о том, какую роль выполняет этот узел питания, и как установить карбюратор самостоятельно. В глобальной сети Интернет существует множество специализированных сайтов, на которых можно найти схему подключения карбюратора. Человеку, хорошо разбирающемуся в устройстве автомобиля, этой информации вполне достаточно для успешного подключения карбюратора, чего нельзя сказать про новичка в автомобильном деле. После прочтения данной статьи начинающий автомобилист получит теоретическое представление о том, как подключить карбюратор к своему транспортному средству. При желании полученные знания можно будет применять на практике.

Основные функции карбюратора

Бензин в чистом виде нельзя использовать для работы карбюраторной системы двигателя. ДВС нуждается в горючей смеси, состоящей из топлива и воздуха, создание которой и является основной функцией карбюратора. Вторая, не менее важная функция карбюратора, заключается в регулировании расхода топлива.

Неправильная установка карбюратора может стать причиной повышенного расхода бензина, существенного увеличения токсичных выбросов в атмосферу и снижения срока службы ДВС.

Процесс установки

Демонтируется старый карбюратор вместе с прокладкой.

Посадочное место

Осуществляется визуальный осмотр фланца впускного коллектора на предмет наличия следов нагара. Если таковой будет обнаружен – его нужно обязательно удалить.

Новый карбюратор вместе с новой прокладкой устанавливается на посадочное место, тщательно закручиваются все элементы крепления.

Магистрали подачи топлива закрепляются на специальные штуцеры (подключение шлангов к карбюратору должно осуществляться только при помощи новых хомутов).

Подключение шлангов к карбюратору

Рычаг привода дроссельных заслонок соединяется с газовым тросом. Плотность закрытия дроссельных заслонок и полнота их открытия проверяется методом нажатия и отпускания педали газа.

Осуществляется крепление проводки к электропневмоклапану.

Вакуумный шланг соединяется с распределителем зажигания.

Установка тросика

Соединяются концевики устройства экономайзера принудительного холостого хода карбюратора.

Производится замена расходников (воздушный и топливный фильтр).

На последнем этапе выполняется регулировка работы ДВС. Для этого нужно запустить мотор, который должен работать на холостых оборотах до достижения своей рабочей температуры. Далее, при помощи винта качества и газоанализатора, осуществляется окончательная регулировка работы двигателя и состава смеси.

Регулировка

Во время установки карбюратора специалисты настоятельно рекомендуют отказаться от применения герметика. Объясняется это тем, что герметик легко может забить каналы карбюратора, после чего данный узел не сможет нормально справляться со своими функциями.

Не следует пренебрегать помощью специалистов, если по каким-либо причинам у вас не получается самостоятельно установить карбюратор.

Видео

Смотрите, как устанавливается карбюратор СОЛЕКС на ВАЗ:

Подбор карбюратора на ВАЗ 2101-2107

Под классическими моделями ВАЗ следует понимать автомобили от 2101 до 2107. Владельцы подобных авто с карбюратором часто прибегают к поиску более эффективных решений для повышения динамических характеристик и/или снижения расхода горючего. Как разгон, так и экономичность напрямую зависят от модели карбюратора под капотом и от качества его регулировки. Если владелец принимает решение об установке стороннего карбюратора, тогда нужно учесть ряд индивидуальных особенностей при выборе.

Содержание статьи

Штатные модели карбюраторов

Различные модели карбюраторов ориентированы на экологию, снижение расхода или максимальную динамику автомобиля. Карбюраторы также создавались для двигателей разного объема. Некоторые модели карбюраторов с одного силового агрегата можно запросто установить на другой, а в некоторых случаях потребуются переделки.

Карбюратор ДААЗ/Weber

Карбюраторы ДААЗ (Дмитровский Автоагрегатный Завод) 2101, 2103 и 2106 были продуктами, которые производились благодаря наличию лицензии фирмы Weber. По этой причине модели называют как карбюратор ДААЗ, так и карбюратор Weber, но понимают одинаковое устройство. Указанные модели карбюраторов отличаются максимальной простотой конструкции и обеспечивают отличные разгонные характеристики.

К недостаткам этих моделей справедливо относят высокое потребление горючего на отметке от 10-и до 14-и литров на сотню километров. Еще одной потенциальной сложностью сегодня является практически полное отсутствие этих моделей даже б/у в приемлемом рабочем состоянии.

Карбюратор Озон

Модели ВАЗ 2105-2107 получили усовершенствованные карбюраторы ДААЗ. Данная модель карбюратора еще называется Озон. Карбюратор Озон получил название благодаря своей экологичности. Полностью исправный и настроенный карбюратор Озон позволяет снизить расход от 7-и до 10-и литров бензина на сотню километров сравнительно с Вебер и способен обеспечить неплохую динамику.

Среди минусов этой модели отмечена конструкция карбюратора. Процесс активной эксплуатации приводит к ряду проблем с вторичной камерой. Открытие камеры происходит не механически, а благодаря пневматическому клапану.

Если карбюратор Озон подвергся загрязнению или нарушены его регулировки, тогда 2-я камера может открыться с задержкой или оставаться закрытой полностью. Это приводит к заметной потере отдачи от силового агрегата, к ухудшению динамики разгона, к снижению максимальной скорости, к нестабильной работе мотора на оборотах выше средних.

Карбюратор Solex

Не меньшую популярность имеет модель карбюратора ДААЗ 21053, который является лицензионной продукцией фирмы Solex. Карбюратор зарекомендовал себя экономным и одновременно динамичным решением при установке на двигатели «классики». Конструкция этой модели сильно отличается от предыдущих карбюраторов ДААЗ. Карбюратор Solex имеет систему обратной подачи горючего (обратку). Благодаря такому решению излишки бензина попадают обратно в бензобак. Обратка позволяет экономить около 400-800 грамм бензина на сотню пройденных километров.

Рекомендуем также прочесть статью о тюнинге карбюраторного впрыска. Из этой статьи вы сможете узнать о возможных доработках карбюратора для улучшения его характеристик и производительности.

Отдельные версии этой модели могут иметь целый ряд вспомогательных электронных систем. К основным решениям относят систему холостого хода с регулировкой электрическим клапаном, автоматическую систему холодного пуска и т.д. Такие новшества встречались на экспортных вариантах автомобиля. На территории СНГ распространение получил карбюратор Solex c электрическим управляющим клапаном холостого хода.

Система в эксплуатации оказалась проблемной. В карбюраторе данного типа воздушные и топливные каналы узкие и быстро забиваются. Если карбюратор своевременно не обслуживать, тогда первой давала сбой система холостого хода. Карбюратор Солекс расходует от 6-и до 10-и литров горючего в спокойном режиме. Что касается динамики, то уступает он только ранней разработке Weber.

Все упомянутые выше карбюраторы ставятся на классические двигатели ВАЗ без доработок. Единственным нюансом при выборе остается подбор карбюратора относительно рабочего объема Вашего мотора. В том случае, если имеющийся карбюратор рассчитан на другой объем, тогда потребуется подбор и замена жиклеров, а также тщательная регулировка карбюратора.

Установка нестандартного карбюратора

Владельцы «классики» в ряде случаев прибегают к установке нештатных моделей карбюраторов на свои авто. Такая инсталляция потребует определенных переделок и последующей настройки. Речь идет о моделях карбюраторов Solex 21073 и Solex 21083.

Модель Solex 21073

Данная модель разработана для мотора с объемом 1.7 литра и штатно устанавливалась на силовой агрегат автомобиля Нива. Карбюратор Solex 21073 отличается от других большими каналами и жиклерами. Установка этой модели на другие автомобили ВАЗ с карбюратором позволяет добиться прироста в динамике, но расход топлива поднимается до отметки в 9-12 литров на сотню.

Модель Solex 21083

Solex 21083 ставился на ВАЗ 2108-09. Если ставить его на двигатели «классики», тогда потребуются доработки. Системы газораспределения моторов 01-07 и 08-09 имеют ряд отличий. Установка такого карбюратора без переделок приведет к тому, что при оборотах около 4000 скорость подаваемого воздуха может дойти до звуковой, а мотор дальше раскрутить не получится. Для установки этой модели карбюратора необходимо рассверливать диффузоры первичной и вторичной камеры для их расширения. Также нужно установить большие жиклеры. Процесс доработки является трудоемким, но результат позволяет получить расход бензина ниже модели 21053, а динамика превысит показатели на 21073.

Подведем итог

Напоследок добавим, что существуют однокамерные и двухкамерные модели карбюраторов иностранного производства. К минусам такого выбора относят высокую стоимость, сложности в настройке и обслуживании, а также не всегда лучшую динамику и экономичность сравнительно с перечисленными выше моделями карбюраторов ДААЗ, Solex или Weber.

Система управления экономайзером принудительного холостого хода автомобилеи ВАЗ-2108, -2109

Рис. 1. Система управления экономайзером принудительного холостого хода автомобилей ВАЗ-2108, -2109: а — схема системы; б — проверка электромагнитного клапана; в— подключение блока ЭПХХ к системе зажигания; г —- проверка блока ЭПХХ осциллографом

Рис. 2. Проверка электронного блока ЭПХХ типа 14.3733 подключением к системе зажигания (а) и осциллографа (б). Позиции те же, что на рис. 267

Проверка электронного блока. Для проверки электронного блока на автомобиле замеряют напряжение между клеммой электромагнитного клапана и корпусом автомобиля на минимальной частоте холостого хода. Оно должно быть не менее 10 В. Затем увеличивают частоту вращения коленчатого вала двигателя до 5000об/мин и резко отпускают акселератор. При падении частоты вращения коленчатого вала до 1900 об/мин напряжение, регистрируемое вольтметром, не должно превышать 0,5 В. Если оно больше — неисправен электронный блок. Частота вращения коленчатого вала двигателя измеряется переносным тахометром. Для устранения влияния выключателя на результаты проверки системы на холостом ходу провод, отсоединенный от клеммы выключателя, соединяют с корпусом автомобиля, имитируя замыкание цепи выключателя. При работе двигателя на средних частотах вращения коленчатого вала (2200—2300 об/мин) провод выключателя соединяют с корпусом, а затем отсоединяют. При соединении проводника с корпусом клапан должен отключаться, а отсоединении — включаться.

Электронные блоки управления системой ЭПХХ можно проверять, подключив их к системе зажигания, с которой они работают на автомобиле (см. рис. 1, в и 2, а). Плавно увеличивают частоту вращения якоря электродвигателя, от которого приводится во вращение валик датчика-распределителя, в момент включения клапана измеряют ее с помощью тахометра, а затем, продолжая увеличивать частоту вращения, измеряют ее в момент выключения. Включение и выключение клапана контролируется вольтметром или по щелчку клапана.

На рис. 2 показано подключение к системе зажигания электронного блока 1402.3733, блоки 1402.3733, 1412.3733 и 1432.3733 подключаются аналогично.

Проверка электронных блоков управления ЭПХХ производится по схемам, изображенным на рис. 1, г и 2, б, где генератор прямоугольных импульсов имитирует сигнал от системы зажигания, а частотомер измеряет частоту включения и отключения электропневмоклапана или электромагнитного клапана.

Вместо генератора импульсов для проверки различных электронных блоков можно применить устройство, показанное на рис. 3. Различную частоту импульсов получают, изменяя частоту вращения якоря электродвигателя, соединенного с валиком любого прерывателя-распределителя. Частота импульсов измеряется тахометром (например, ТХ193). Вторичное напряжение с катушки зажигания подается на разрядник. Такое устройство позволяет получить импульсы амплитудой 100—250 В.

Рис. 3. Электромеханическое устройство, генерирующее импульсы

Карбюратор ваз 2108 и его обслуживание

Карбюратор ВАЗ 2108, как и любой другой – это один из основных и важнейших узлов двигателя внутреннего сгорания. Он предназначен для создания смеси, сгорающей в процессе работы двигателя и регулирования ее подачи в цилиндры. Кстати, этот карбюратор можно поставить на ВАЗ 2106.

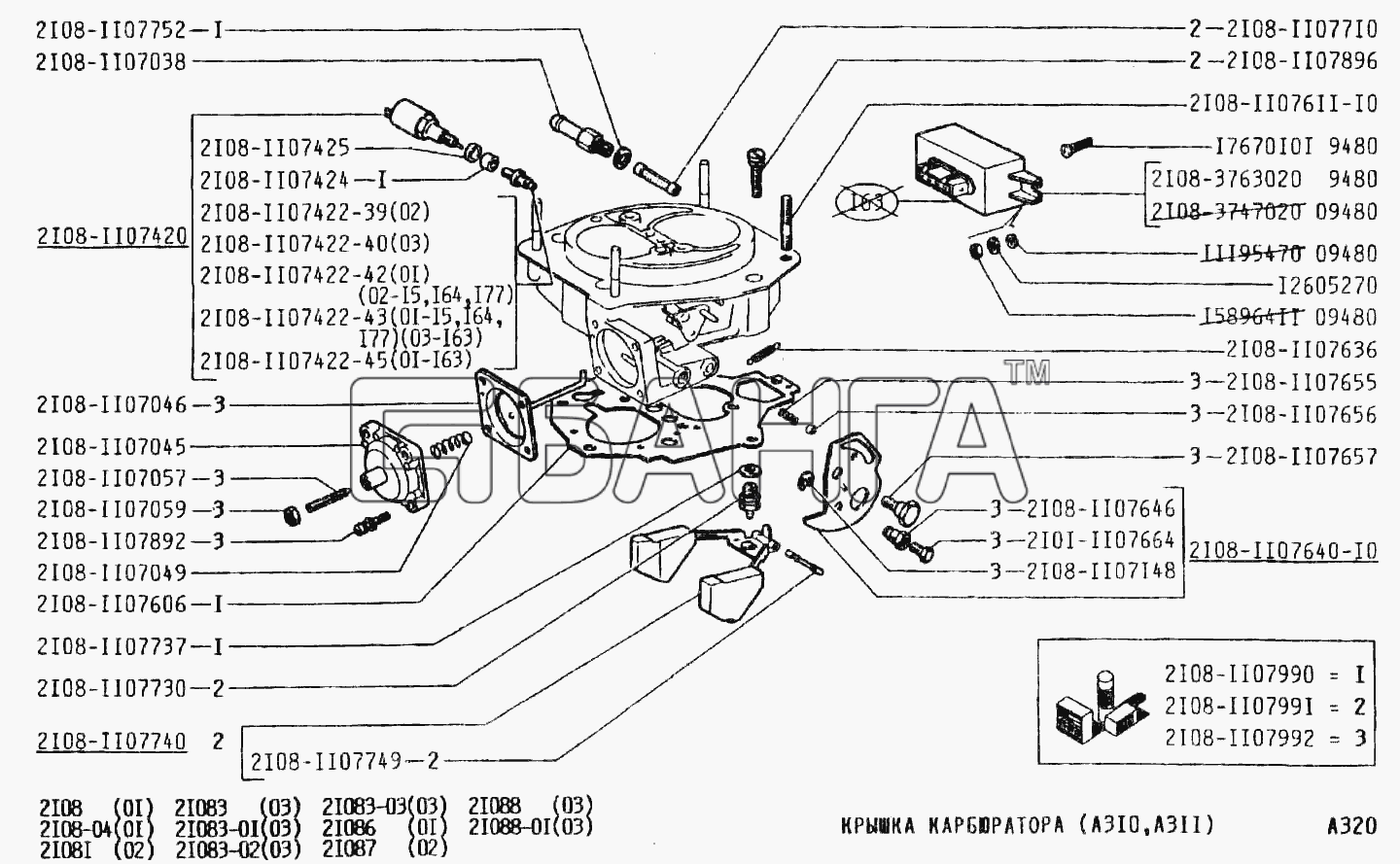

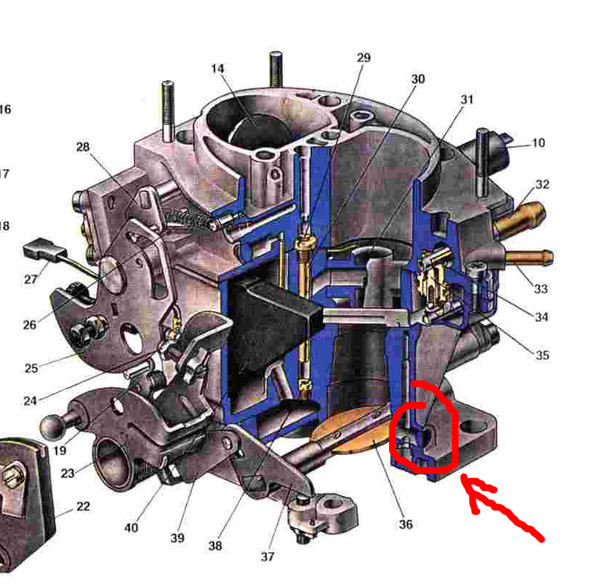

Состав карбюратора можно разделить на две основные части: верхнюю и нижнюю.Верхняя часть состоит из крышки, шпилек и штуцеров, нижняя — из диффузоров, поплавковой камеры и дроссельной заслонки. Полный состав карбюраторных устройств и механизмов следующий:

поплавковый механизм;
дозирующие системы для первичных и вторичных камер;
переходная система для вторичной камеры;
эконостат;
экономайзер;
ускорительный насос;
пусковое устройство;
Система EPHX;
система вентиляции;
Механизм управления дроссельной заслонкой.

Мы рассмотрели устройство карбюратора ВАЗ 2108, этот карбюратор подходит и на ВАЗ 2109 (тюнинг), теперь переходим к необходимым процессам в отношении карбюратора при эксплуатации.

Одним из самых главных «врагов» карбюратора является некачественное топливо, которого очень много на заправках в России. Использование такого топлива приведет к разного рода поломкам карбюратора, а это в свою очередь приведет к значительному сокращению срока службы карбюратора ВАЗ 2108.

В настоящее время есть помощники, которые могут избежать этой ситуации, например, газоанализатор. Он измеряет уровень различных газов: кислорода, угарного газа и углеводородов. Но его применение не всегда возможно. Кроме того, свечи, а точнее их состояние, также помогают узнать о концентрации веществ.

Если на кончике свечи есть нагар серо-коричневого цвета, это значит, что смесь приготовлена в правильной пропорции. Нагар черного цвета означает, что преобладает топливо, а белого – избыток воздуха. Иногда также помогает визуальный осмотр карбюратора. Грязь, ржавчина, нагар на поверхности карбюратора – плохой знак.

Рекомендуемый артикул: Карбюратор Colex 21083 и его устройство

Чистка и регулировка карбюратора ВАЗ 2108

Для начала стоит отметить, что процесс чистки карбюратора дело не быстрое и занимает не пять минут, но если возникнут проблемы возникают, это может занять у вас целый день. Перед началом этого процесса желательно изучить инструкцию, а также запастись большим количеством ветоши и моющего средства.

Дополнительно вам потребуются: баллончик с воздухом, емкость для растворителя, зубочистки, набор инструментов — как минимум ключи и отвертки. Ассортимент очистителей карбюратора большой, но и процент некачественного товара тоже. Поэтому к выбору очистителя нужно отнестись серьезно – спросите у знакомых или посоветуйтесь с мастерами – «кто, что, что?». После того, как вы сделали выбор чистящего средства и приобрели его, необходимо внимательно изучить инструкцию во избежание лишних проблем.

Итак, снимаем карбюратор. Чистка карбюратора ВАЗ 2108 – это чистка каждой его детали в отдельности, поэтому разбираем карбюратор. Основные проблемы возникают по неосторожности: теряются винтики, пружины, растворитель попадает на резинки и пластик и разъедает их и т. д. Поэтому соблюдайте банальные меры предосторожности.

Все металлические детали необходимо собрать в одну емкость и заполнить их очистителем на пару часов. После этого каждую деталь необходимо промыть под проточной водой и почистить щеткой, подойдет старая зубная щетка.Кстати, если после чистки карбюратор все равно будет барахлить и регулировка карбюратора ВАЗ 2108 тоже не поможет, придется заменить устройство.

Одним из основных элементов, подлежащих очистке, является сетчатый фильтр. Чтобы его достать нужно открутить пробку топливного фильтра. Его необходимо промыть в бензине, а затем продуть сжатым воздухом. Залезть в выпускные порты, которые расположены в клапанах карбюратора нельзя. Они обеспечивают подачу топливной смеси, поэтому чистить их можно только аэрозольным баллончиком с воздухом.

Рекомендуемая статья: Новый автомобиль до 750 000 рублей: как сделать выбор

После чистки карбюратора следует просушка, затем сборка, а затем установка карбюратора ВАЗ 2108. После этого карбюратор нужно отрегулировать – этот шаг желательно доверять только специалистам. Воздушный и топливный фильтры необходимо своевременно заменять, чтобы уменьшить загрязнение устройства. Желательно совместить это с заменой свечей. Кстати, этот вопрос тоже очень важен при тюнинге ВАЗ 2109, так как при доработках девятки также необходимо улучшать карбюратор, либо все-таки перейти на инжектор, это будет более целесообразный вариант.

Расход топлива зависит от того, насколько качественно выполнена регулировка карбюратора ваз 2108. Регулировку карбюратора также желательно доверить специалисту, но это не самое сложное действие, поэтому можно выполнить его самостоятельно. Сначала нужно прислушаться к звуку двигателя. Если он сильный, то он сейчас в режиме высоких оборотов. Это способствует перегреву двигателя и увеличению расхода.

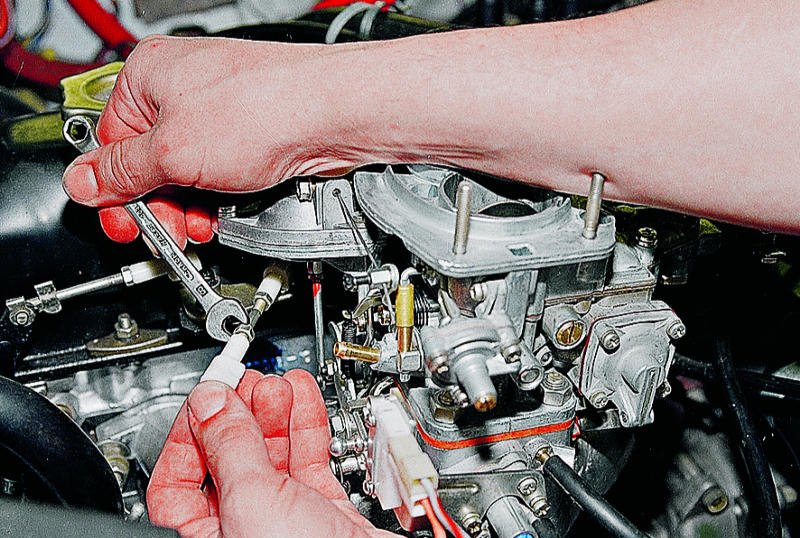

Регулировка карбюратора ВАЗ 2108 в гаражных условиях

Карбюратор ВАЗ 2108 – то, без чего «восьмерка» просто не сможет продолжить свое движение.При его отсутствии вы не сможете ехать или хотя бы вызвать минимальную скорость. Поэтому этот элемент всегда нуждается в регулярной диагностике и ремонте. Одним из таких процессов является регулировка карбюратора ВАЗ 2108. От того, насколько правильно вы будете обращаться с этой деталью, будет зависеть мощность автомобиля, экономия топлива и даже выбросы выхлопных газов. Поэтому все работы следует проводить очень аккуратно и аккуратно. И в этом вам поможет наша статья.

Кастом карбюратор ВАЗ 2108

Регулировка этой детали не без подготовки.И прежде чем приступить непосредственно к процессу, необходимо проверить исправность самого мотора. С помощью специального компрессометра измерьте компрессию в 4-х цилиндрах. Если полученные данные существенно отличаются друг от друга, регулировка карбюратора ВАЗ (2108-099) будет бесполезна. Источник беды кроется в самом двигателе. Если компрессометр вывел одинаковые показания со всех цилиндров, приступайте к регулировке карбюратора. Для начала запустите двигатель и подождите, пока он наберет рабочую температуру (примерно 80-90 градусов Цельсия).После того, как мотор прогреется, возьмите в руки специальный винт и уменьшите обороты холостого хода до минимума. Настраивать нужно в тот момент, когда чувствуешь, что двигатель вот-вот заглохнет. Теперь выключите зажигание и закрутите болт количества смеси до упора.

причины и решения проблемы ВАЗ 2107 глохнет на холостом ходу

Карбюратор, штифт.

Всем привет.

Сначала решите, какая проблема с топливом или с зажиганием. а то ты даже все поменяешь. когда заглох и не заводится, проверьте есть ли искра на всех свечах и есть ли бенз в карбюраторе. тыкать его, слон брызги?

Скорее всего в трамблере контактная группа, подшипник, конденсатор…

http://site/russian/t1152337691.html

У меня был замечательный дефект — треснул резиновый шланг, соединяющий бензобак и топливопровод.Соответственно, бензин шел и шел непредсказуемо. Незначительный дефект, но как он мне мозги достал, словами не передать! Сколько раз я перебирал зажигание и карбюратор и где только не останавливался внезапно! О, как я это помню!

Всем привет.
Автомобиль стал глохнуть на ходу (при застрявшей передаче, обычно 3-4 / при выжиме сцепления — при остановке — на холостом ходу).
Началось с того, что заглохла прямо при выходе с работы.Повернул ключ — завел — поехал. Не придал значения.
Через день-два «посильнее» заглох (там же). Не заводился ни минуты. Завел — поехал. Через некоторое время стал глохнуть на ходу. Езжу 20-50, на 2-4 передаче может заглохнуть на секунду, машина сразу хочет остановиться, это нельзя не заметить, конечно). Через секунду-две с толкача заводится, идет дальше. На следующее утро я встал прямо в ручей. Заводить не хотелось вообще. Притащили домой, поменяли бегунок, завелась и ездила без проблем, 10 дней.Потом началось то же самое. В первый день заглохла на выходе с работы, завелась и поехала, на следующий день пару раз заглохла на ходу — завелась с толкача, на следующий день заглохла прямо перед домом и смог катиться на нейтралке (осталось 50 метров). Особенно понравилось, когда в этот же день пытался умереть на повороте. Дергалась как в конвульсиях, как будто ехала на лошади, как в кино тормоз-газ, ощущения неописуемые. Со стороны это выглядело ужасно, я думаю). Поменял ползунок (опять же да). Завелась с пол оборота. Через минуту заглох и все. Посмотрел — топливный фильтр пустой, немного покрутил стартером — фильтр не наполнился. Пробовал подкачивать топливо вручную — безрезультатно. Поменял помпу, свечи (было уже пора), ВВ провода, машина поехала как новая. Через пару дней опять началось. Сегодня заглохла на работе и пару раз в городе. Завтра заглохну в потоке…) Стабильность — признак мастерства.
За все эти ситуевины машина не сильно замерзла (по крайней мере стрелка в начале белой зоны).
Куда копать? Не представляю (не специалист по ремонту).
Сохраняйте, а то из-за меня город встанет)
На карбюраторные две основные причины: 1.Джетс. 2. Вакуум. Есть еще 3 причины, но не основная, электромагнитный регулятор холостого хода. в основном проявляется на скорости до 60 км/ч. Дергается, глохнет на холостых, тупой разгон с подергиваниями.

Последний раз редактировалось Michael just Michael; 29. 01.2017 в 17:13.

Всем привет.
Автомобиль стал глохнуть на ходу (при застрявшей передаче, обычно 3-4 / при выжиме сцепления — при остановке — на холостом ходу).
Началось с того, что заглохла прямо при выходе с работы. Повернул ключ — завел — поехал. Не придал значения.
Через день-два «посильнее» заглох (там же). Не заводился ни минуты.Завел — поехал. Через некоторое время стал глохнуть на ходу. Езжу 20-50, на 2-4 передаче может заглохнуть на секунду, машина сразу хочет остановиться, это нельзя не заметить, конечно). Через секунду-две с толкача заводится, идет дальше. На следующее утро я встал прямо в ручей. Заводить не хотелось вообще. Притащили домой, поменяли бегунок, завелась и ездила без проблем, 10 дней. Потом началось то же самое. В первый день заглохла на выходе с работы, завелась и поехала, на следующий день пару раз заглохла на ходу — завелась с толкача, на следующий день заглохла прямо перед домом и смог катиться на нейтралке (осталось 50 метров). Особенно понравилось, когда в этот же день пытался умереть на повороте. Дергалась как в конвульсиях, как будто ехала на лошади, как в кино тормоз-газ, ощущения неописуемые. Со стороны это выглядело ужасно, я думаю). Поменял ползунок (опять же да). Завелась с пол оборота. Через минуту заглох и все. Смотрел — топливный фильтр пустой, немного покрутил стартером — фильтр не наполнился. Пробовал подкачивать топливо вручную — безрезультатно. Поменял помпу, свечи (было уже пора), ВВ провода, машина поехала как новая.Через пару дней опять началось. Сегодня заглохла на работе и пару раз в городе. Завтра заглохну в потоке…) Стабильность — признак мастерства.
За все эти ситуевины машина не сильно замерзла (по крайней мере стрелка в начале белой зоны).
Куда копать? Не представляю (не специалист по ремонту).
Сохраняйте, а то из-за меня город поднимется)
Не дочитал до конца про фильтр и бензонасос.Уважаемые, вы давно меняли сеточку в баке и проверяли бензонасос сами? Мембрана например? Ладно, качает не вручную (распредвал уперся в шток) А от стартера за 3-5 сек. фильтр должен быть заполнен!!!

Несмотря на развитие автопрома, классические модели ВАЗ по-прежнему пользуются большим спросом в странах СНГ. Последние модели «Классики», а именно ВАЗ-2107, оснащались системой впрыска впуска. Он более надежен, чем карбюраторный.Но что делать, если ВАЗ-2107 заводится и глохнет? Инжектор представляет собой более сложную систему. Но проблему можно решить своими руками. Давайте посмотрим, как это сделать.

Стартер крутит?

Для начала необходимо проверить напряжение в бортовой сети автомобиля. Для нормального запуска автомата этот показатель не должен быть ниже 12,5 В. Для точного измерения напряжения необходимо использовать вольтметр.

Стартер — это механизм, требующий большого пускового тока.Именно этот узел поворачивает коленчатый вал для запуска. Поэтому, если не заводится ВАЗ-2107 (инжектор), причины могут быть банальными – низкое напряжение аккумулятора. Метод устранения заключается в зарядке аккумулятора. Следует придерживаться показателей 12,5-14 Вольт.

Поломка стартера

При коротком замыкании в проводке корпуса или якоря заменить поврежденную деталь. Как проверить товар? Для этого нужно использовать мультиметр. Один провод соединяется с местом трения щеток, а второй соединяется с осью якоря.Если стрелка прибора отклонилась от значений, это может быть неисправность якоря или обмотки. Проверьте щетки. Они должны легко двигаться, а их пружины должны быть упругими и хорошо давить на якорь. После замены поврежденных компонентов снова запустите двигатель.

Система зажигания

Что делать, если ВАЗ-2107 (инжектор) не заводится при хорошо заряженном аккумуляторе и исправном стартере? Причины могут крыться в системе зажигания. Здесь он бесконтактного типа.Первое, что нужно проверить, это состояние свечей. Их можно просто «залить». Выкрутите элементы наружу и осмотрите состояние электрода. При наличии налета деталь следует очистить в щелочном растворе и закрутить обратно. Также следует проверить зазор между электродами. Для этого используют специальный зонд. Нормальное показание должно быть между 0,7 и 1 миллиметром.

Что делать, если показатель не соответствует норме? Электрод можно погнуть. Но делайте это осторожно.Если показатель меньше нормы, воспользуйтесь минусовой отверткой. Если больше, постучите электродом по металлической детали (например, по клапанной крышке двигателя). Нелишним будет проверить свечи на генерацию искры. Для этого используется специальный пистолет. Сама искра должна быть синей. Если детали прошли более 60 тысяч километров, их следует заменить. Также при достижении этого срока меняются поступающие к ним от распределителя зажигания.

При заправке свечей

Если форсунка ВАЗ-2107 плохо заводится (схватывает, но не заводится), значит камера сгорания переполнена бензином.Нормальное соотношение топлива и воздуха должно быть 1:14. Эта проблема часто возникает на этих автомобилях. Топливный насос качает много бензина при запуске. Кстати, на инжекторных моторах он электрический, погружной. Устанавливается непосредственно в бак.

Как высушить свечи, не снимая их? Для этого при запуске откройте дроссельную заслонку. Он здесь механический и активируется нажатием на курок газа через тросовый привод. Это позволит большему количеству воздуха попасть в камеру сгорания, и двигатель немедленно запустится.

Трамблер

На ВАЗ-2107 используется трамблерное зажигание. При необходимости проверить состояние контактов на высоковольтных проводах. На них образуется конденсат при смене сезона. Трамблер имеет пять выходов.

Четыре из них идут на свечи цилиндров, а один (центральный) идет на катушку зажигания. Металлические торцы часто образуют белый налет. Из-за него бегунок не сможет передавать импульсы на катушку. Кстати, нелишним будет проверить и сам распределитель зажигания.Деталь выглядит так.

Если он сгорел, деталь следует заменить. Цена новинки 150 руб. Если при запуске двигателя на катушке зажигания образуется искра, замените высоковольтный провод. Он же «пробит» и свечи. Вы можете увидеть это в темноте. Рядом с ними видны мелкие искорки синего цвета. В этом случае провода меняются комплектом. Они недорогие. Новые элементы стоят около 700 рублей.

Проблема с электронасосом

Раньше одна из основных проблем на отечественной «Классике» касалась бензонасоса, который постоянно перегревался.А вот у инжекторной «семерки» он электрический и охлаждается самим бензином, находящимся в баке. Если на элемент не подается электричество, автомобиль просто не заведется. Первое, на что следует обратить внимание, это блок предохранителей.

На крышке написано какой отвечает за топливный насос. Если предохранитель перегорел, замените его. Можно использовать ячейку на 15 или 20 ампер.

Определить исправность визуально

Можно ли без мультиметра проверить наличие напряжения на топливном насосе? Для этого при включении зажигания следует внимательно прислушаться к его работе.При повороте ключа в третье положение он должен издавать характерный гул. Его слышно в задней части салона. Если его нет и ВАЗ-2107 (инжектор) не заводится, проблема в подаче напряжения. Стоит проверить реле помпы. Он должен издавать характерные щелчки. Опытные автомобилисты возят с собой запасные реле и предохранители на случай внезапных поломок. Это реле находится на полке под бардачком.

Низкое давление

Почему не заводится ВАЗ-2107 (инжектор)? Проблемы могут скрываться в низком уровне давления в топливной магистрали.Для нормального запуска инжекторного двигателя требуется не менее 2,8 атмосферы. Проверить это можно, отсоединив питающую трубку от рампы. Используйте для этого манометр. Неполадки с помпой могут возникать из-за частых перегревов. Но как это происходит, если он погружного типа? Топливный насос убивает езда на пустом баке. Если лампочка загорается, не затягивайте с заправкой. Стоимость насоса для инжекторной «семерки» в 3 раза выше, чем для карбюраторной.

Состояние фильтра

Также бывает следующая ситуация. Вы прибыли в пункт назначения, заглушили двигатель на две минуты, сели в машину и не смогли ее снова завести. Что делать если ВАЗ-2107 (инжектор) Это может быть из-за забитого топливного фильтра. Срок его замены около 50 тысяч километров. В затрудненном пуске виноват и грязный воздушный фильтр.

Если он прошел более десяти тысяч километров, то подлежит замене. В противном случае вы столкнетесь с проблемами запуска.

ВАЗ-2107: форсунка заводится и сразу глохнет

В этом случае проверьте датчик массового расхода воздуха. Он расположен сразу за пластиковым корпусом фильтра.

Этот элемент воспринимает информацию о расходе воздуха и передает ее на блок управления. В результате электроника принимает решение о составе горючей смеси. Блок может намеренно регулировать концентрацию топлива и воздуха. Срок службы датчика ДМРВ составляет 150 тысяч километров.Элемент может давать ложные показания, если он загрязнен. Из-за ВАЗ-2107 не заводится инжектор, либо работает и сразу глохнет. Также следует проверить состояние воздушных соединений на наличие утечек. При необходимости замените.

ДПКВ

Если при исправной топливной системе автомобиль ВАЗ-2107 (инжектор) не заводится, при ее неисправности блок управления прекратит подачу топлива из-за отсутствия информации о его положении. Стоимость этого элемента колеблется от одной до полутора тысяч рублей.

Заключение

Итак, мы выяснили, по каким причинам не заводится автомобиль ВАЗ-2107. Как видите, найти и устранить неисправность можно своими руками, причем за небольшую цену.

В этой статье мы подробно рассмотрим ситуацию, когда легковой автомобиль с карбюраторным двигателем (ВАЗ 2108, 2109, 21099, 2105, 2107 и их модификации) заводится и глохнет из-за неисправности карбюратора. Будут рассмотрены неисправности карбюраторов 2105, 2107 Озон, 2108, 21081, 21083 Солекси их модификаций.

Симптомы неисправности

— Двигатель запускается, работает несколько секунд и глохнет, повторные пуски неэффективны.

— Двигатель заводится с трудом, после кратковременной работы глохнет, после перезапуска заводится и работает.

— Двигатель заводится и сразу глохнет, снова заводится и опять глохнет, и так несколько раз, но потом все равно начинает работать.

Причины неисправности

Нет топлива в поплавковой камере

Накачайте его с помощью рычага ручной заливки на топливном насосе.

Мембрана спускового крючка повреждена или не отрегулирована

Разобрать корпус пускового устройства, заменить диафрагму на новую. Отрегулируйте пусковое устройство.

Пусковые устройства карбюраторы 2108, 21081.21083 Солекс, 2105, 2107 Озон

Засорение топливных и воздушных жиклеров, эмульсионных колодцев и главных трубок дозирующей системы

Необходимо снять крышку карбюратора, открутить жиклеры, снять трубки, промыть и прочистить их, прочистить колодцы, продуть все сжатым воздухом и поставить обратно.На изображении видно, что стоит почистить карбюратор 2105, 2107 Озон.

Открутить воздушные жиклеры на карбюраторе Солекс, вынуть их вместе с эмульсионными трубками. На дне открытых колодцев есть топливные струи. Выворачиваем их тонкой длинной шлицевой отверткой. Чистим, промываем ацетоном и продуваем сжатым воздухом.

Топливные и воздушные форсунки, эмульсионные трубки и эмульсионные колодцы карбюраторов ГДС 2108, 21081, 21083 Солекс, 2105, 2107 Озон

Засорение топливных и воздушных жиклеров и каналов системы холостого хода

Форсунки открутить, промыть и прочистить, продуть сжатым воздухом.

Воздушные и топливные жиклеры карбюраторов СХХ 2108 Солекс и 2105, 2107 Озон

Нарушен уровень топлива в поплавковой камере карбюратора

Топливная смесь либо очень бедная, либо очень богатая в результате неправильной регулировки.

примерный уровень топлива в поплавковых камерах карбюраторов 2108, 21081, 21083 Солекс, 2105, 2107 Озон

Статьи на сайте про регулировку уровня топлива:

Привод неотрегулированной воздушной заслонки карбюратора («подсос»)

Ситуации, когда форсунка ВАЗ заводится сразу, после чего тут же глохнет, возникают достаточно часто. А все из-за системы впрыска топлива (форсированного типа). Чтобы исправить эту ситуацию, автовладельцы часто используют греющую свечу, но это не решение проблемы, а лишь временная мера. Если ВАЗ 2107 заводится и глохнет сразу после поворота ключа в замке зажигания, то в большинстве случаев это свидетельствует о проблеме в подаче топлива (забит или работает некорректно бензонасос), либо о качестве используемого топлива оставляет желать лучшего, а форсунки просто забиты.И машина заводится только на остатках топлива в цилиндрах.

Поиск неисправного компонента

Итак, что делать, если двигатель заводится легко, но после этого сразу же начинает тормозить и глохнет? Первым делом нужно проверить наличие нагара на свечах. Если часть из них покрыта слоем нагара, то двигатель априори не может нормально работать. Он сначала запускается за счет движения стартера, но сразу после этого тормозит, так как несколько цилиндров физически не в состоянии выдержать всю нагрузку от коленчатого вала. Карбюратор, кстати, тоже может выйти из строя из-за такой проблемы.

Так в чем причина неисправности двигателя? Если машина заводится, то по крайней мере с искрой все в порядке. То есть электрика работает как положено. Не лишним будет раскрутить головы и попытаться найти те свечи, которые покрыты слоем нагара. Очистить их можно, обжигая над газовой горелкой и очищая спиртом (это можно делать только тогда, когда контакты холодные).

Также может засориться сам инжектор.В этом случае подача топлива в камеру сгорания просто не работает. Необходимо выполнить следующие действия:

снять блоки и проверить демпферы;
проверить работу датчиков;
проверить, нормально ли работает двигатель при температуре выше 80°С.

Естественно, сам топливный насос может выйти из строя. В момент пуска двигателя он автоматически за счет стартера превращается в инжекторный, а дальше идет тяга от генератора.Если один из этих компонентов не будет работать должным образом, автомобиль просто заглохнет. Здесь снова речь идет об остаточном количестве топлива в цилиндрах. Если двигатель сразу глохнет, а при этом еще и стартер работает неровно, то, скорее всего, проблема либо в нем, либо в замке зажигания.

Попробовать заменить на заведомо исправный и повторно проверить работу двигателя. В крайнем случае контакты просто зажимаются.

Что делать, если проблема в ЭБУ?

Двигатель может работать со сбоями при неисправности бортового компьютера.В ВАЗе именно он отвечает за своевременную подачу топлива, синхронизацию работы форсунки и свечей зажигания. Когда двигатель сразу глохнет, это свидетельствует о несоответствии моментов подачи топлива и воспламенения топливной смеси.

Как правило помогает смена прошивки или восстановление до заводского состояния. Хотя иногда может просто потребоваться корректировка цикла подачи топлива, а также насыщенность смеси. В крайнем случае на ВАЗ 2110 (или более поздней модели) придется заменить весь блок ЭБУ или отключить его, пуская двигатель в работу только от механики.

Надо отметить, что за работу двигателя отвечает не только сам ЭБУ, но и куча датчиков, регулирующих давление в форсунке, насыщенность смеси, момент зажигания.

То есть нужно проверить их работу. Хотя при обнаружении неисправности одного из них следует подать сигнал Check Engine на приборной панели. Так, например, происходит при запуске ВАЗ 2110. Этого не происходит только в том случае, если ЭБУ просто не получает сигналы от датчиков.Стоит отметить, что в модели 2107 ЭБУ по умолчанию не установлен, но без него инжектор не работает.

Аналогичные проблемы возникают при перешивке карбюратора синтетически под инжектор, но остается тот же бортовой компьютер. Просто меняют прошивку, подключают новые модули, но нужно понимать, что он изначально не рассчитан на такую работу. Таким образом, если перешивается карбюратор, то вместе с ним и ЭБУ нужно менять на совместимую модель.К счастью, об их выпуске позаботился ВАЗ.

Итак, если форсунка заводится и сразу глохнет, то основными причинами такой неисправности являются сбои в работе электроники (в том числе ЭБУ), неправильная работа топливной системы или проблемы с фильтрацией бензина. Выявить первопричину не проблема. В крайнем случае всегда можно обратиться в центр СТО. Но стоит помнить, что любые корректировки работы бортового компьютера можно вносить только при полностью исправном двигателе.

Всем привет сегодня хочу рассказать о причинах почему ваш автомобиль ВАЗ 2107 глохнет, и из-за этой неприятной неприятности вы уже не можете продолжать движение на своем железном коне. Сегодня мы постараемся рассмотреть основные причины, по которым у вас глохнет двигатель. Конечно, к сожалению, таких причин очень много.
Первая причина — проблемы с регулятором холостого хода (РХХ), обычно машина глохнет на холостых оборотах. Пхх может выйти из строя из-за загрязнения, а это приводит к тому, что шток подклинивает.Для уверенности нужно снять РХХ с семерки и тщательно промыть в случае загрязнения. Желательно использовать жидкость, которая хорошо смывает масло.

Вторая причина, из-за которой глохнет ВАЗ 2107, это сигнализация (если конечно она установлена), в большинстве случаев сигнализация срабатывает с электроцепью бензонасоса, но откуда это у вас спрашивается? Да и к тому же недобросовестный механик, подключивший к вам сигнализацию, может отсюда некачественно выполнять свою работу и могут последовать проблемы. Тем более, если делали все на скрутках, то со временем он ослабевает, и все пишут письма, как говорится. Перестает поступать питание на помпу, в результате чего ВАЗ 2107 не заводится.

Третья причина — слишком богатая топливная смесь. Проверить эту версию можно выкрутив свечи, если контакты свечей покрыты сажей, это значит что смесь слишком богатая. За сколько бензина подается в цилиндры отвечает положение дроссельной заслонки, а также показания датчика температуры, на автомобиле ВАЗ 2107 этот датчик находится слева в задней части головки блока.Если возникнет необходимость заменить датчик температуры, то придется сливать то часть, то часть антифриза.
Выход из строя датчика массового расхода воздуха (ДМРВ) на ВАЗ 2107 также приводит к обогащению смеси. Проверить работу ДМРВ можно с помощью мультиметра. Если напряжение больше 1,002 вольта, то его придется заменить.

Четвертая причина – сильное обеднение горючей смеси. В результате заглохнет и ваша «Семерка». В основном это происходит из-за подсоса воздуха. Основными местами подсоса являются прокладки впускной системы, либо ослабление крепления в местах, где они стоят. Для обнаружения утечек воздуха обычно используют генератор дыма, чтобы увидеть, куда втягивается дым.

И пятая причина — вакуумный усилитель тормозов. Так как через него также могут проходить утечки воздуха. Происходит это из-за негерметичной диафрагмы. Определить неисправный вакуумный бачок на ВАЗ 2107 можно по пережатию шланга, соединяющего вакуумный усилитель и впускной коллектор, если двигатель не глохнет, то скорее всего придется менять вакуумный бачок.

Ну вот и все мы рассмотрели основные причины почему глохнет автомобиль ВАЗ-2107, если у вас были другие причины, то пишите в комментариях. До свидания со всеми.

Регулятор напряжения 1702.3702-02

Общая информация:

Регулятор напряжения 1702. 3702-02 имеет повышенный напряжение регулирования. Эта модификация разработан специально для выполнения требований энергетического баланса автомобиля с большое количество потребителей и высокий уровень общего энергопотребления.Это особенно эффективно в холодное время года, когда генератор требует повышенного напряжения для заряда аккумулятора, а при при этом требования к уровню заряда аккумулятора возрастают из-за возросшей нагрузки на него во время запуска.

Регулятор обеспечивает оптимальный режим заряда современных («кальциевых» и др.) аккумуляторных батарей которые требуют повышенного зарядного напряжения.

Применяемость: Автомобили с карбюраторными двигателями ВАЗ-2108, -09, -10, ВАЗ-21213 и др. с 37.Генератор 3701 или его модификации.

Выходной ключ контроллера выполнен по технологии MOSFET, в результате чего потери мощности, вырабатываемые в виде тепла, резко снижаются, надежность контроллер увеличен. Нагрев регулятора относительно температуры окружающей среды менее 5°С, что позволило дать точную характеристику термокомпенсации регулируемое напряжение.

Из-за использования дополнительного провода напряжение на генераторе поддерживается непосредственно на выходной клемме генератора. При этом достигаются высочайшие параметры тока скоростные и нагрузочные характеристики. Функция температурной компенсации корректирует напряжение уровень генератора в зависимости от температуры окружающей среды, повышение напряжения заряда при низких температурах, и понижение ее в жаркую погоду, что обеспечивает оптимальные условия эксплуатации батареи и всех потребителей электроэнергии, тем самым повышая надежность всех электрооборудование автомобиля.

Регулятор выпускается в климатическом исполнении О2. 1 по ГОСТ 15150 для внутренний рынок и на экспорт. По степени защиты от проникновения посторонних водоемов и водоемов, изделие соответствует исполнению IP68 по ГОСТ 14254. Все электроконтактное соединение элементы регулятор изготовлен из латунного проката с гальваническим покрытием что гарантирует надежность электрических соединений в течение всего периода службы.То режим работы контроллера S1 по ГОСТ 3940.

Регулятор устанавливается непосредственно на генератор, с помощью штатных винтов, дополнительный провод крепится к стандартной цепи винтом «30». Не рекомендуется устанавливать регулятор напряжения 1702.3702-02 на генераторах в автомобилях с электрическим схема, отличная от типовой. Признаком несоответствия схемы включения или типа генератора является нехватка длины провода, возможная работа двигателя после выключения зажигания. Также не рекомендуется использовать этот тип регулятора совместно с аккумулятором старого типа. или с аккумулятором с низким уровнем напряжения.

Гарантийный срок эксплуатации 3 года со дня ввода в эксплуатацию или со дня продажи в розничную коммерческую сеть.Гарантия производителя действует в течение 4 лет с даты изготовления изделия. продукт. Дата производства напечатана на корпусе изделия.

Технические характеристики:

	Рабочий диапазон температура, °С		-45 . . +100
	Напряжение регулирования с аккумуляторной батареей при t°=(25 ± 2) °С и нагрузкой генератора 3А, В		14,7 ± 0,1
	Напряжение регулирования с аккумулятором при t°=(25 ± 2) °С в диапазоне генератора нагрузка от 3А до 0,9·Imax**, В		14,7 ± 0,15
	Максимальный ток выходной цепи, А		5,0
	Термокомпенсация регулирующего напряжения, мВ/°С		-4,5 ± 1,5
	Остаточное напряжение на выходе «DF», не более, В		0,1
	Максимально допустимое длительное влияние повышенного напряжения питания, В		18,0
	Максимально допустимое влияние повышенного напряжения питания до 5 мин. , В		25,0
	Максимально допустимое импульсные перенапряжения по ГОСТ 28751, В		200,0

** — Согласно техническим условиям на товар

Схема подключения:

Габаритный чертеж:

Характеристики генератора:

ВАЗ-2108: характеристики, описание, фото

Автомобиль «Лада Спутник» модели ВАЗ-2108 (технические характеристики будут описаны ниже) — хэтчбек малого класса. Эта машина выпускалась с 1984 по 2004 год. Эти автомобили принадлежат концерну АвтоВАЗ. Машины были разработаны во времена Советского Союза. Проект обновлялся с 1970-х по 1984 год.

Изначально ВАЗ-2108 имел два названия. «Спутник» — автомобили для внутреннего рынка, «Самара» — экземпляры, которые предназначались на экспорт. Однако позже было принято решение отказаться от первого названия в пользу второго.

Разработка

В разработке модели ВАЗ-2108 принимали участие немецкие специалисты, которые проводили работы по доводке всего автомобиля и его узлов.Кузов и конструкция были полностью разработаны и спроектированы советскими инженерами Волжского завода.

Автомобиль ВАЗ-2108, фото которого отлично демонстрирует его внешние особенности, имеет кузов хэтчбек с тремя дверьми, передний привод. Подвеска этого автомобиля построена по системе МакФерсон и является полунезависимой. Рулевое управление на «Спутнике» применено реечное. В 1984 году все эти элементы были для СССР настоящими новшествами, поскольку подобных машин из советских автозаводов еще никто не создавал. Эта модель уже много лет приковывает взгляды как автомобилистов, так и прохожих. После распада СССР машина не потеряла своей популярности.

Салон

Автомобиль ВАЗ-2108 (фото ниже) имеет салон, в котором могут разместиться до пяти человек. Сиденья обиты тканевыми материалами. Они оторвались от потолка и стоек внутри автомобиля. Для того, чтобы сесть на задний диван автомобиля, в связи с тем, что он трехдверный, пришлось сдвинуть одно из передних сидений и опустить его спинку.В салоне также есть система отопления. Панель автомобиля была изготовлена из пластика. На панели приборов нет тахометра. Боковые окна на дверях оснащены ручными стеклоподъемниками.

Двигатель ВАЗ-2108

Двигатель расположен под капотом в поперечном положении к кузову. Двигатели имеют четырехцилиндровую и рядную компоновку. По большей части они оснащались карбюраторами, а одним из вариантов была система впрыска. Объем агрегатов варьируется от 54 до 71 литра.от. объемом от 1100 до 1500 литров. Трансмиссия – пятиступенчатая с механической системой. Двигатель ВАЗ-2108 устраивал практически всех потребителей.

Дизайн

Дизайн автомобиля в народе за свою форму получил прозвище «зубило». В первых моделях использовалась пластиковая накладка на кончике бленды. В дальнейшем от этого элемента отказались, из-за низкого качества и сложности изготовления, также довольно сложно было подогнать стальные элементы к пластиковым деталям. Фары автомобиля имеют прямоугольную и угловатую форму, а решетка обдува радиатора выполнена из пластика.Багажник этого хэтчбека в стандартном положении вмещает до 270 литров, а с опущенной спинкой заднего дивана до 1000 литров.

ВАЗ-2108: технические характеристики

Автомобиль выпускался уже понятно из контекста Волжским автомобильным заводом, который сначала располагался на территории Советского Союза, а позже вошёл в состав России. Выпуск был налажен сразу в двух государствах: стране происхождения и Украине (2003-2014 гг. ).На территории последнего осуществлялась сборка знаменитого ЗАЗ. ВАЗ-2108 относится ко второму классу автомобилей.

На машину устанавливалось пять разных двигателей, которые отличались несколькими показателями. Полная масса ВАЗ-2108 (технические характеристики на момент выпуска этой модели соответствовали нормам) составляет около 920 кг. Топливный бак вмещает 43 л; и грузоподъемность — более 400 кг.

Передняя подвеска Макферсон или «качающаяся свеча».На «Спутнике» на задние колеса устанавливалась система подвески рычажно-торсионного типа.

Рулевое управление — реечное. Тормоза, как обычно, разного типа. Задние — барабанные, передние — дисковые, открытый вид.Данный механизм представлен ВАЗ-2108.Технические характеристики автомобиля для тогдашнего покупателя были одними из лучших.

Кратко о карбюраторе

Для того,чтобы топливно-воздушная масса сформировалась и машине для движения необходимо безусловное наличие карбюратора.Благодаря ему, а также его уникальным системам автомобили являются «долгожителями». Этот элемент можно установить только в том случае, если двигатель остыл. Карбюратор ВАЗ-2108 подлежит разборке, которую можно выполнить при необходимости. Однако делать это должен либо работник службы станции, либо сторонний профессионал, знающий свое дело.

Чтобы карбюратор просуществовал долго, за ним необходимо постоянно ухаживать и держать под контролем сразу несколько технических моментов.Речь идет о поплавковом механизме, топливном фильтре, эмульсионных трубках и не только. Только поддерживая их в исправном состоянии, можно сказать, что карбюратор ВАЗ-2108 прослужит долго.

ВАЗ-2108: характеристики, описание, фото

Автомобиль «Лада Спутник» модели ВАЗ-2108 (технические характеристики будут описаны ниже) является хэтчбеком малого класса. Эта машина выпускалась с 1984 по 2004 год. Эти автомобили принадлежат АвтоВАЗу. Машины разрабатывались еще во времена Советского Союза.Проект обновлялся с 1970 по 1984 год.

Изначально ВАЗ-2108 имел два названия. «Спутник» — автомобили для внутреннего рынка, «Самара» — экземпляры, которые предназначались на экспорт. Однако впоследствии было принято отказаться от первого титула в пользу второго.
