Здесь приведены размеры для некоторых передних и задних амортизаторов автомобилей УАЗ Патриот, Хантер, Буханка.

В таблице размеров указан ход амортизаторов и длина амортизаторов для сжатого и разжатого состояния.

Для некоторых амортизаторов указан тип крепления: ухо-ухо или шток-ухо. Обозначен тип амортизатора: гидравлический (масляный) или газонаполненный (газомасляный).

Длина амортизатора с креплением «ухо-ухо» замерена по осям креплений.

Длина амортизаторов «шток-ухо» измерена от оси «уха» до упорного кольца «штока».

В таблице не указано применение амортизаторов, т.к. один и тот же амортизатор может использоваться не только на разных моделях автомобилей УАЗ, но и на разных мостах, как на переднем, так и на заднем.

Все желающие могут пополнить эту таблицу, для этого нужно прислать соответствующую информацию на почту Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.. Через некоторое время, присланные материалы будут размещены в этой таблице или добавлены к данной статье в виде самостоятельного текста.

По данным производителя

Измерено avtodetalonline.ru

Найдено в Интернете

Номер

Призво дитель

Размер штока / поршня, мм

L-min, мм

L-max, мм

Ход, мм

м- масл. г-газо масл.

Креп ление: у-у (ухо-ухо) ш-у (шток-ухо)

Лифт, мм

Харак терис тики, %

L-min, мм

L-max, мм

Ход, мм

L-min, мм

L-max, мм

Ход, мм

SА205-2905004-007

Шток-Авто

22/32

167

м

у-у

+ 0

+ 30

SА205-2905004-107

22/32

167

г

у-у

+ 0

+ 30

320

487

167

SA205-2905004-00730

22/32

181

м

у-у

+ 30

+ 30

SA205-2905004-10730

22/32

181

г

у-у

+ 30

+ 30

334

521

187

335

517

182

SA205-2905004-11730

22/32

181

г

у-у

+ 30

+ 80

SA205-2905004-00750

22/32

191

м

у-у

+ 50

+ 30

SA205-2905004-10750

22/32

191

г

у-у

+ 50

+ 30

345

537

192

SA205-2905004-11750

22/32

191

г

у-у

+ 50

+ 80

SA205-2905004-00770

22/32

201

м

у-у

+ 70

+ 30

SA205-2905004-10770

22/32

201

г

у-у

+ 70

+ 30

355

557

202

SA205-2905004-11770

22/32

201

г

у-у

+ 70

+ 80

SA205-2905004-007100

22/32

216

м

у-у

+ 100

+ 30

SA205-2905004-107100

22/32

216

г

у-у

+ 100

+ 30

370

587

217

SA205-2905004-117100

22/32

216

г

у-у

+ 100

+ 80

SА205-2915004-007

Шток-Авто

22/32

210

м

у-у

+ 0

+ 30

SА205-2915004-107

22/32

210

г

у-у

+ 0

+ 30

340

540

200

350

550

200

SA205-2915004-00730

22/32

225

м

у-у

+ 30

+ 30

SA205-2915004-10730

22/32

225

г

у-у

+ 30

+ 30

368

583

215

368,5

583,5

215

SA205-2915004-11730

22/32

225

г

у-у

+ 30

+ 80

SA205-2915004-00750

22/32

235

м

у-у

+ 50

+ 30

SA205-2915004-10750

22/32

235

г

у-у

+ 50

+ 30

378,5

603,5

225

SA205-2915004-11750

22/32

235

г

у-у

+ 50

+ 80

SA205-2915004-00770

22/32

245

м

у-у

+ 70

+ 30

SA205-2915004-10770

22/32

245

г

у-у

+ 70

+ 30

388,5

623,5

235

SA205-2915004-11770

22/32

245

г

у-у

+ 70

+ 80

SA205-2915004-007100

22/32

260

м

у-у

+ 100

+ 30

SA205-2915004-107100

22/32

260

г

у-у

+ 100

+ 30

403,5

653,5

250

SA205-2915004-117100

22/32

260

г

у-у

+ 100

+ 80

SА206-2905004-007

Шток-Авто

22/32

170

м

ш-у

+ 0

+ 30

SА206-2905004-107

22/32

170

г

ш-у

+ 0

+ 30

300

470

170

SA206-2905004-00730

22/33

185

м

ш-у

+ 30

+ 30

SA206-2905004-10730

22/34

185

г

ш-у

+ 30

+ 30

318

500

182

315

500

185

SA206-2905004-11730

22/35

185

г

ш-у

+ 30

+ 80

SA206-2905004-00750

22/36

195

м

ш-у

+ 50

+ 30

SA206-2905004-10750

22/37

195

г

ш-у

+ 50

+ 30

325

520

195

SA206-2905004-11750

22/38

195

г

ш-у

+ 50

+ 80

SA206-2905004-00770

22/39

205

м

ш-у

+ 70

+ 30

SA206-2905004-10770

22/40

205

г

ш-у

+ 70

+ 30

335

540

205

SA206-2905004-11770

22/41

205

г

ш-у

+ 70

+ 80

SA206-2905004-007100

22/42

220

м

ш-у

+ 100

+ 30

SA206-2905004-107100

22/43

220

г

ш-у

+ 100

+ 30

350

570

220

SA206-2905004-117100

22/44

220

г

ш-у

+ 100

+ 80

SA3151-2905006-007

Шток-Авто

14/30

167

м

у-у

+ 0

+ 0

314

493

179

SA3151-2905006-107

Шток-Авто

14/30

167

г

у-у

+ 0

+ 0

321

502

181

SA3151-2915006-007

Шток-Авто

14/30

210

м

у-у

+ 0

+ 0

—

—

—

SA3151-2915006-107

Шток-Авто

14/30

210

г

у-у

+ 0

+ 0

—

—

—

SA3159-2915006-007

Шток-Авто

14/30

210

м

у-у

+ 0

+ 0

355

563

208

SA3159-2915006-107

Шток-Авто

14/30

210

г

у-у

+ 0

+ 0

355

563

208

SA3162-2905006-007

Шток-Авто

14/30

170

м

ш-у

+ 0

+ 0

300

470

170

SA3162-2905006-107

Шток-Авто

14/30

170

г

ш-у

+ 0

+ 0

300

470

170

315195-2905006

АДС

г

у-у

320

480

160

KNU-2915006-61

Кено

г

у-у

350

550

200

KNU-2905006-61

Кено

г

ш-у

310

475

165

Tokico 3375

Tokico

м

у-у

380

635

255

avtodetalonline. ru

В каталогах деталей автомобилей УАЗ показаны следующие амортизаторы и их каталожные номера (см. таблицу ниже). Для удобства, разные каталожные номера обозначены разными цветами.

Следует не забывать, что разные амортизаторы, указанные в одном каталоге не обязательно являются взаимозаменяемыми. Например, для автомобилей, выпускавшихся с рессорной и пружинной передней подвеской, в каталоге показаны несколько чертежей с разными амортизаторами.

Все амортизаторы, упомянутые в этой таблице, имеют крепление «ухо-ухо», кроме тех, возле каталожного номера которых есть приписка «шток-ухо».

основные характеристики, подбор пружины, настройка / Архив / Twentysix

От правильно подобранной пружины и грамотных настроек амортизатора зависят не только такие характеристики, как плавность работы и обработка препятствия, но и ваша безопасность при катании. Современные амортизаторы имеют приличное количество настроек, и многие просто боятся их крутить. Надеемся, что эта статья поможет вам разобраться с тем, что происходит с вашим задним амортизатором и сделать работу подвески еще лучше! Амортизатор — один из элементов любой подвески велосипеда. Существует множество типов амортизаторов — воздушные и пружинные, со стабильной платформой и без нее, однако принцип работы основных настроек остается неизменным. К ним мы вернемся чуть позже (на примере заднего амортизатора Fox DHX 5), а пока расскажем об основных характеристиках амортизатора и пружины.

Что написано на амортизаторе?
В каждом амортизаторе есть 2 параметра — длина по осям и ход штока. Рассмотрим их на примере амортизатора со следующими параметрами: 8.75х2.75 (1 дюйм=2.54 см=25.4 мм) Первая цифра — длина по осям в дюймах. Измеряется по центру отверстий, в которые вставляются элементы (болты или оси) для жесткого закрепления его в раме. (в миллиметрах получается 222. 2 мм) Вторая цифра — ход штока. Измеряется также в дюймах. Это значение показывает, на сколько миллиметров шток входит в корпус амортизатора. (в миллиметрах получается 70 мм). Оба значения очень важны. Каждая рама проектируется под заданную длину амортизатора. При установке амортизатора большей или меньшей длины изменяется геометрия (чаще всего в худшую сторону) — заваливается или заостряется угол вилки, каретка завышается или занижается. Плавность, прогрессивность и линейность работы подвески меняются, и, в редких случаях, из-за изменения работы амортизатора случаются поломки рамы или самого амортизатора. От хода штока непосредственно зависит ход подвески. Напомню, что ход подвески — это то расстояние, которое проходит заднее колесо по вертикали от состояния при полностью разжатом амортизаторе до состояния при полностью сжатом амортизаторе (когда шток утоплен до самого конца). Стоит заметить, что иногда амортизаторы с одинаковой длиной по осям имеют разную длину штока. Пример: 8.75х2.8 и 8. 75х2.5.

Если рама спроектирована под ход штока 2.8, а вы поставили амортизатор с длиной штока 2.5 (при неизменной длине по осям обоих), то ход подвески сократится при неизменной геометрии велосипеда. При установке амортизатора с ходом штока, превосходящим родное значение, при пробое подвески возможно механическое повреждение частей рамы. Другой пример — одинаковый ход штока по осям при разных длинах амортизатора. Пример: 8.75х2.8 и 9.0х2.8. В этом случае ход подвески остается практически неизменным, но изменится геометрия.

Совет: ставьте именно тот амортизатор, который рекомендует производитель. Если же на рынке нет нужного образца, то выбирайте что-то максимально приближенное к данному значению. По своему опыту скажу, что длина по осям не должна быть отлична от родной на значение ± 5 мм, а ход штока — не более, чем на 3-5 мм.

Пружина.
Пружина может быть титановой, или стальной. В отличие от авто и мото подвесок, пружины на велосипедах всегда линейные, без изменения толщины витков по всей длине. В пружине есть 5 параметров — жесткость, рекомендованный ход штока, длина, внутренний и внешний диаметры. Жесткость измеряется в lbs/inch², что означает фунт/квадратный дюйм. Это значение в большинстве случаев находится в диапазоне от 200 до 700 с шагом в 50 (редко — 25). Рекомендованный ход штока — тот ход штока амортизатора, на который рассчитана пружина. Чаще всего на амортизаторах пишется: 400х2.8 Первое значение — жесткость, второе — рекомендованный ход штока. Длина пружины в первую очередь зависит от рекомендованного хода штока. Чем он больше — тем длиннее пружина. Также длина увеличивается с увеличением жесткости, т.к. витки увеличиваются в диаметре, а расстояние между ними — нет.

Внутренний диаметр зависит от посадочной площадки и шайбы амортизатора, которыми фиксируется пружина. Стоит заметить, что две с виду одинаковых пружины могут различаться по внутреннему диаметру (пример — Fox Vanilla до 2006 года и Fox DHX имеют разные посадочные места для пружин, соответственно пружины будут разные). Помимо точной установки пружины в пазы шайб амортизатора, должно быть обеспечено достаточное расстояние от витков пружины до корпуса амортизатора. В противном случае пружина начнет протирать корпус. Внешний диаметр, по сути, зависит от того же, что и внутренний. Однако разные производители пружин делают пружины из разных материалов. По этой причине толщина витков может превышать стандартное значение для родной пружины. Она, в одном случае, может просто не влезть между бачком и корпусом, а с другой — начать протирать бачок.

Можно ли поставить пружину 400х3.0 на амортизатор 8.75х2.8? Можно при условии того, что длина пружины не превышает максимальную длину между полностью открученной шайбой и нижней площадкой. Если же длина пружины превышает это значение, и для установки пружины ее необходимо сжать, то крайне не рекомендуется ее использование. Использование такой пружины в конечном счете может оторвать нижнюю площадку амортизатора, плюс при любом отрыве заднего колеса от земли крышка штока, сальник, корпус и сам шток несут повышенную нагрузку, т. к. пружина постоянно сжата. В добавлении ко всему пружина 400х.3.0 весит больше, чем 400х2.8. Можно ли поставить пружину 400х2.5 на амортизатор 8.75х2.8? Нельзя. Т.к. ход штока пружины меньше хода штока амортизатора, то при полном срабатывании подвески витки пружины сомкнуться между собой и после этого последует разрушение площадки и шайбы амортизатора с возможным разрушением штока. Отметим еще один момент. Чем жестче пружина, тем толще ее витки. Т.к. расстояние между витками должно оставаться неизменным, чтобы избежать соприкосновения витков (описано выше), то увеличивается длина пружины и внешний диаметр.

В нашей практике был случай, что пружина 500х2.5 отлично становилась в амортизатор, а пружина 850х2.5 превышала допустимый внешний диаметр. При выборе пружины следует руководствоваться следующими параметрами: -рекомендуемый ход штока пружины должен быть либо таким же, как и в амортизаторе, либо превышать на незначительное значение -длина пружины не должна превышать расстояние при полностью раскрученной шайбой и площадкой амортизатора -внутренний диаметр должен точно совпадать с посадочным местом площадки и шайбы. Пружина не должна касаться при работе корпуса амортизатора -пружина внешней частью витков не должна соприкасаться с бачком

Настройка амортизатора (на примере FOX DHX 5.0)
—выбор нужной жесткости пружины
-настройка Bottom-Out
-выбор давления в бачке
-регулировка отскока
-регулировка ProPedal

Рамы с различными типами подвесок имеют различную работу и даже при одинаковой массе райдера, жесткость пружины может отличаться на 50,100, а то и 200 фунтов. Немалую роль играет и работа амортизатора. Многие производители в техническом руководстве к рамам имеют таблицу нужных настроек. Однако с одной стороны, не каждого райдера они устроят, с другой стороны, катаются все по-разному.

Жесткость пружины. Это один из главных параметров работы амортизатора. Сэг (Sag) — важнейший показатель при подборе пружины. Когда вы садитесь на велосипед, подвеска прожимается на определенное значение. Для фрирайда и даунхилла оно составляет от 25 до 40% (в среднем 1/3). Что же такое сэг? Sag = длина, на которую прожался амортизатор/полный ход штока, % При ходе штока в 70 мм сэг в 25 мм составляет примерно 1/3 Как его измерить проще всего? Измерьте длину амортизатора по осям в мм при полностью разжатой подвеске. Предположим у нас она 222 мм. Ход штока составляет 70 мм. Сядьте на велосипед (лучше встать на педали, немного облокотившись на руль). Попросите друга измерить расстояние между осями амортизатора. Оно, для примера, будет составлять 195 мм. Вычтите из длины амортизатора (222 мм) полученное значение (195 мм). 222-195=27 мм. Это и есть величина, на которую сжался амортизатор. Sag=27/70*100%=38.5% Наш сэг составил 38.5%. Для его увеличения поставьте пружину помягче, чтобы амортизатор сжался под вашим весом на бОльшую величину. Для уменьшения сэга поставьте пружину жестче. При небольшом опыте подбора пружины, я бы рекомендовал выбирать пружину, чтобы сэг составил 33%. На что влияет сэг? Понятнее всего будет, если представить себе ровную дорогу и ямку на ней. Когда заднее колесо доедет до ямки, благодаря тому, что пружина под вашим весом сжата, колесо пойдет вниз на ту величину, которой равен сэг, и обработает ямку. Слишком мягкая пружина. Сэг->50%. На каждой ямке колесо будет слишком сильно проваливаться, что с одной стороны, конечно, улучшит контроль над трассой, а с другой будет тормозить велосипед. При слишком мягкой пружине амортизатор будет постоянно пробиваться, что повлечет за собой разрушение как его самого, так и рамы. Слишком жесткая пружина. Сэг<20%. Каждая кочка будет отдаваться в педали, ухудшится контроль за трассой, хоть и прибавиться стабильности (но только на ровных участках, где нужно много крутить).

Настройка Bottom-Out. Эта регулировка представляет собой синюю крышку на бачке. Изменяет объем воздушной камеры. При работе амортизатора масло движется из основной камеры в бачок. Чем меньше препятствий будет на пути масла, тем линейнее и плавнее будет работать аморитзатор. Bottom-Out позволяет настроить прогрессивность амортизатора. При полностью открученной регулировке амортизатор будет работать линейно от начала до конца. При полностью закрученной регулировке примерно в последней трети хода начнется прогрессия. Зачем она нужна? На всех трассах есть как маленькие препятствия, так и большие. Для обработки маленьких препятствий нужна мягкая и плавная работа, для больших — жесткая и прогрессивная. Если вы прыгаете дропы, закрутите регулировку на то положение, при котором амортизатор перестанет пробиваться. Замечу, что настройка Bottom-Out никак не влияет на работу амортизатора в 2/3 начального хода — он остается таким же мягким. Итог такой — закрутите на то значение, при котором амортизатор не будет пробиваться. Однако если вы не прыгаете дропы, либо на трассе нет больших препятствий, на которых амортизатор работает на весь ход, то выкручивайте регулировку до того момента, пока амортизатор не начнет пробиваться. Чем больше плавного хода будет у подвески, тем лучше. Но помните — он не должен пробиваться. Надо найти то соотношение, при котором он будет работать наиболее выгодно для данной ситуации.

Выбор давления в бачке. Давление в бачке должно находиться в пределах 125-200 Psi. Слишком низкое давление (<125 Psi) ухудшит работу, начнутся провалы в подвеске. Слишком высокое (>200 Psi) давление так же ухудшит работу, подвеска станет слишком жесткой, к тому же возрастет шанс разрушения амортизатора (от повышенной нагрузки на сальники и шток до взрыва бачка). По сути давление в бачке примерно равно изменению компрессии. При низком давлении амортизатор работает наиболее плавно, лучше обрабатывает кочки. При высоком давлении его работа становится жестче, маслу труднее протечь сквозь все отверстия, в какой-то степени он начинает подтупливать на кочках и меньше пробиваться. Запомните одну важную вещь — если вы накачали до 125 Psi при полностью закрученном Bottom-Out, и решили открутить Bottom-Out, то давление в бачке упадет ниже минимума. Так же при полностью открученном Bottom-Out и давлении 200 Psi при закручивании Bottom-Out давление превысит допустимое значение. Мой совет — сначала спустите амортизатор, затем настройте Bottom-Out и только потом накачайте заново. Итог: давление в бачке зависит от того, как вы катаетесь. Любите пожестче — давление выше, помягче — давление ниже. 4.Регулировка отскока. Отскок — то время, за которое амортизатор возвращается из сжатого состояние в разжатое. Много ездите по кочкам — сделайте отскок побыстрее, много прыгаете дропы — медленнее. При слишком медленном отскоке амортизатор будет не успевать разжаться, чтобы обработать следующую кочку. При слишком быстром — будет подбрасывать колесо со значительным ухудшением сцепления с трассой. Не забывайте делать отскок помедленнее на дропах — при быстром отскоке подвеска при приземлении выкинет вас через руль, что часто заканчивается переломами рук, ключицы и сотрясениями мозга. На трассах, на мой взгляд, решающее значение имеет регулировка отскока именно на амортизаторе, чем на вилке. Несмотря на то, что на трассе всегда есть огромное количество препятствий, сделайте отскок на 1-3 щелчка медленнее оптимального значения. Это добавит стабильности.

Регулировка ProPedal. Какая бы подвеска не была у вас, амортизатор при педалировании все равно будет раскачиваться. Почему такое происходит? Ноги человека не могут крутить педали с той же скоростью и той же сбалансированностью, что двигатель мотоцикла. Низкие обороты вращения шатунов с кареткой заставляют при каждом нажатии на педаль прожиматься подвеску. За счет этого часть энергии теряется на раскачку. Для этого и существует регулировка ProPedal, которая препятствует раскачке. В ней 15 положений, от полностью выключенного до полностью включенного. Казалось бы — зачем она вообще нужна, нельзя ли один раз ее включить, чтобы изолировать раскачку? Нет, нельзя. Несмотря на заверения фирмы Fox, о том, включение регулировки не сказывается на работе амортизатора, это не так. Чем сильнее вы закручиваете ProPedal, тем хуже амортизатор начинает обрабатывать кочки, появляется небольшой стук. Поэтому нужно искать компромисс между уменьшением раскачки и отработкой подвески кочек. Если трасса длинная и несложная, где нужно очень много крутить, Propedal может быть включен от 10 до 15 щелчков. Если трасса с огромным количеством кочек и поворотов, не включайте Propedal больше, чем на 8 щелчков. Итог: положение Propedal зависит от трассы. Ищите компромисс между раскачкой и обработкой кочек. Конечно, в идеале амортизатор нужно настраивать под каждую трассу, и понимание того, какими должны быть настройки, приходит исключительно с опытом. Не бойтесь лишний раз залезть в подвеску и покрутить какую-нибудь крутилку — главное запомните, что вы сделали и тут же проверьте, как изменилось поведение велосипеда. Удачи в настройке!
Текст: Арсен «Bars-Zerwick» Ханбекян
Фото: Fox Shox

Как измерить свои удары

Есть 3 разных способа измерить амортизаторы, если вы не уверены, какой размер вам нужен.

Мы использовали амортизаторы Rancho RS9000XL на нашем новом Power Wagon уже несколько тысяч миль, у нас есть первые впечатления и то, как они сочетаются с заводскими амортизаторами Bilstein, которые поставлялись на этом звере. Узнать больше

1. Сняв амортизаторы с автомобиля, измерьте длину в полностью выдвинутом и полностью сложенном состоянии, измеряя расстояние между креплениями.
2. Не снимая амортизаторы с автомобиля, определите высоту дорожного просвета от опоры к опоре. Предполагается, что высота дорожного просвета находится посередине длины хода амортизатора, поэтому мы можем увидеть, какой ход у вас должен быть в обоих направлениях на заданной высоте.
3. Найдите номер детали где-нибудь на амортизаторе, это не всегда возможно, но в крайнем случае может помочь.

Амортизаторы не являются универсальными по длине или установке. Поднятые грузовики имеют более длинные амортизаторы, чем грузовики заводской высоты. Это не такая проблема, как определение длины стоек или амортизаторов на легковых автомобилях, 9В 9% случаев это будут детали заводской длины. Есть также заниженные грузовики и автомобили, которые могут иметь более короткие амортизаторы, суть в том, что вы никогда не догадаетесь!

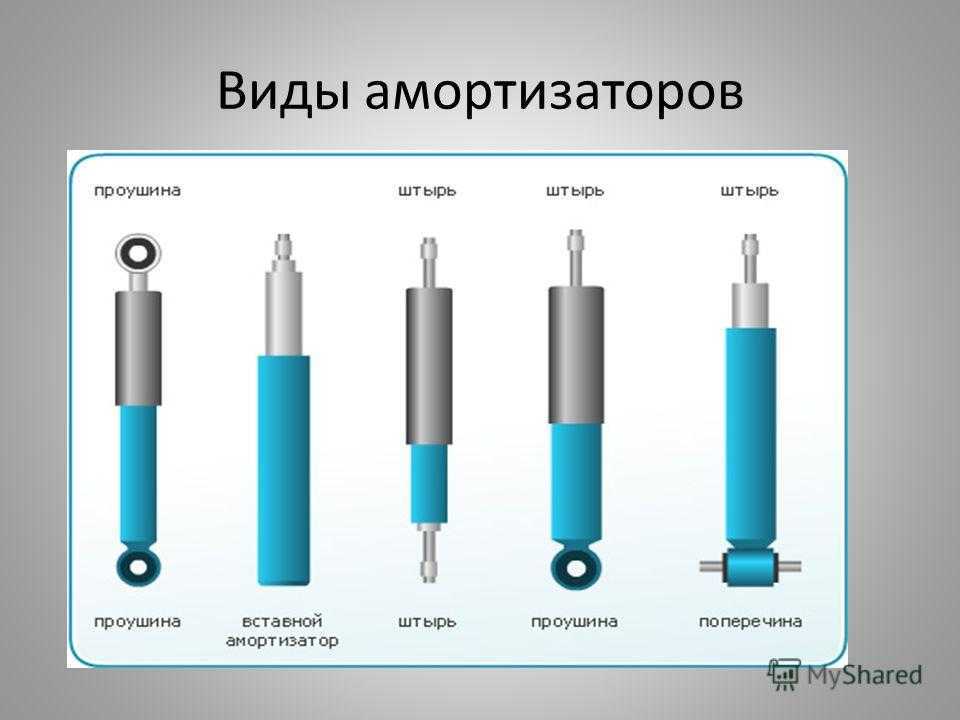

Типы крепления являются еще одним важным аспектом при покупке амортизаторов. Предположение, что амортизатор с проушиной будет работать для любого применения, не соответствует действительности. Существуют все виды конфигураций крепления, без какой-либо реальной рифмы или причины, за исключением того, что производитель чувствовал это во время проектирования. В некоторых случаях существуют комплекты для переоборудования крепления, но при этом существует дополнительный риск, заключающийся в том, что вы расширяете точку воздействия амортизатора на запасную часть (не заводскую).

См. ниже информацию о точках для измерения амортизаторов, как на автомобиле, так и вне его.

<

Старый пост Конструкции амортизаторов — эмульсионные, пенопластовые, азотные, однотрубные, резервуарные

Новое сообщение Что такое регулируемые по высоте распорки? (Бильштайн, ПроКомп, Ранчо)

>

Подробнее

Комплектная сборка KYB Truck Plus

Преимущества Truck-Plus от KYB: Полная сборка Уже собран с правильной пружиной, т…

Bilstein 6112 и 5100 Амортизаторы, в чем основные отличия?

Если говорить прямо, эти амортизаторы предназначены для разных типов водителей и транспортных средств. The 2…

Bilstein vs Rancho Shocks — сравнения и советы из реальной жизни

Дебаты продолжаются Мы освещаем «Rancho vs Bilstein Shocks???» дебаты, которые бушуют на а. ..

Как измерить удары

| Практические советы — шасси и подвеска

Краткие советы, как убедиться, что ваши амортизаторы подходят

Для определения правильной длины амортизаторов на вторичном рынке требуется больше, чем ось с полным провисанием и рулетка. Необходимо учитывать множество факторов, поэтому мы отправились в Бильштейн в Пауэй, Калифорния, чтобы узнать, какие советы есть у этих экспертов по измерению ударов.

Первое, что нужно сделать, это узнать свою расширенную длину. Расширенная длина — это общая длина в самой длинной точке амортизатора, измеренная от центра крепления до центра крепления, независимо от того, используется ли в вашем приложении проушина или штифт стержня. Единственным реальным исключением являются амортизаторы с креплением на штоке, которые следует измерять от основания штока до центра монтажного отверстия.

При выборе увеличенной длины следует соблюдать осторожность, чтобы не перетянуть тормозные магистрали, не превысить безопасные углы карданного вала, а на автомобилях с винтовой пружиной не допустить соскальзывания винтовой пружины. Также важно отметить коэффициент движения ударной волны. Передаточное число — это величина хода вала амортизатора при заданной величине хода колеса. Например, если амортизатор установлен вертикально на сплошной оси, передаточное число составляет 1:1. Если амортизатор установлен под углом, передаточное отношение будет меняться по мере того, как вал амортизатора проходит свой диапазон движения. Это влияет на увеличенную длину, потому что амортизатор, установленный под углом, но измеренный только в вертикальной плоскости (например, нижнее крепление амортизатора к креплению отбойника), может привести к слишком короткому амортизатору и провисанию подвески, которое не оптимизирован для доступного хода подвески.

В некоторых случаях, когда одновременно присутствуют большая неподрессоренная масса и высокие скорости, важно сочетать амортизаторы с ограничительными ремнями. Большинство амортизаторов не рассчитаны на высокие растягивающие нагрузки, которые могут возникнуть при полном отклонении, когда сочетаются тяжелые оси и высокоскоростные ударные циклы.

Далее вам необходимо измерить длину в сжатом состоянии или длину амортизатора в самой короткой точке. На что следует обращать внимание при измерении длины в сложенном состоянии, так это на помехи шасси, наматывание пакета листовой рессоры и заедание катушки на подвеске катушки. Также важно знать, что, как правило, установка более длинных амортизаторов почти всегда требует соответствующего изменения высоты отбойника. Причина этого в том, что чем длиннее путь амортизатора, тем больше длина в сжатом состоянии. Вот почему производители подвесок часто включают удлинители отбойников в лифт-комплекты. При измерении длины в сложенном виде безопаснее всего учитывать всю высоту отбойника, поскольку типичные отбойники оригинального типа сжимаются как минимум на 1/3-1/2 своей высоты.

В дополнение к пониманию длины в сложенном состоянии не менее важным является измерение дорожного просвета. Знание длины корпуса амортизатора и величины оставшегося сжатия вала амортизатора гарантирует, что вы не пережмете амортизатор и не дойдете до дна корпуса амортизатора, что приведет к необратимому повреждению.
