Карданный вал играет главную роль во всех заднеприводных автомобилях. В его функции входит передача вращающего момента с коробки передач на редуктор заднего моста, который распределяет его уже по полуосям. Такой механизм также требует к себе пристального внимания, поэтому в этой статье мы рассмотрим, для чего производится замена подвесного подшипника карданного вала ВАЗ и как это сделать?

Для чего производится замена подшипника кардана?

Подшипник представляет собой конструкцию из двух втулок разных диаметров, между которыми располагаются металлические шарики, обработанные смазкой. Вторая обойма подшипника имеет крепящее устройство и подвешивается к днищу автомобиля. Именно поэтому, он называется подвесным. Внутренняя полость детали закрывается при помощи специальной вставки. Она предохраняет смазочное вещество от внешних воздействий, таких как пыль, влага и прочие другие инородные частицы. При выходе из строя этой вставки, износ подшипника быстро ускоряется, что необходимо периодически контролировать.

Данный элемент выполняет следующие функции: снижение уровня вибраций карданного вала и обеспечение его поворота без каких — либо нагрузок и отклонений от заданной траектории вращения. В процессе управления автомобилем можно услышать резкий и громкий стук, который хорошо передается по сидениям машины, а затем перерастает в определенную вибрацию или даже биение. Постепенно стук уменьшается, а вибрация остается – это значит, что можно с уверенностью заявлять о неисправности подвесного подшипника.

Неисправный подвесной подшипник карданного вала плохо сказывается на трансмиссионных параметрах автомобиля ВАЗ 2107. При разгоне можно услышать определенный гул или вибрацию, что указывает на не центрированное вращение карданного вала. Такое нарушение может затронуть все части трансмиссии: вторичный вал КПП и редуктор заднего моста. Кроме того, карданный вал постепенно искривляется, что приводит его в негодность. Именно для этого нужно своевременно производить диагностику и замену подвесного подшипника.

Видео — Шум в подвесном подшипнике

Как поменять подвесной подшипник на ВАЗ 2107?

Как только вы услышали характерные звуки выхода из строя подшипника, проведите оценку внешнего вида подшипника. Для этого нужно заглянуть туда, где он расположен. Чаще всего, вышедший из строя подшипник имеет незначительные внешние повреждения в виде прогнувшейся защитной вставки, а на корпусе видны следы смазывающего вещества. После этого можно приступать к замене детали.

Порядок замены:

Автомобиль необходимо загнать на смотровую яму и включить первую скорость. Для большей уверенности рекомендуется под колеса с обеих сторон поставить противооткатные упоры, чтобы исключить возможность любого случайного перемещения автомобиля.
Во всех местах, где производится крепеж карданного вала, соединительные детали обработайте смазкой WD-40. Стоит отметить, что при замене подвесного подшипника, необходимо сделать и замену крестовин карданного вала. Дело в том, что эти детали имеют, примерно, одинаковый ресурс, что объясняет одновременный их выход из строя. Пока WD-40 впитывается, можно посетить ближайший магазин и приобрести необходимые комплектующие. Не забудьте сделать пометки на кардане, деталях редуктора и КПП. Это нужно для того, чтобы при сборке установить карданный вал правильно и не допустить возникновение новых вибраций.

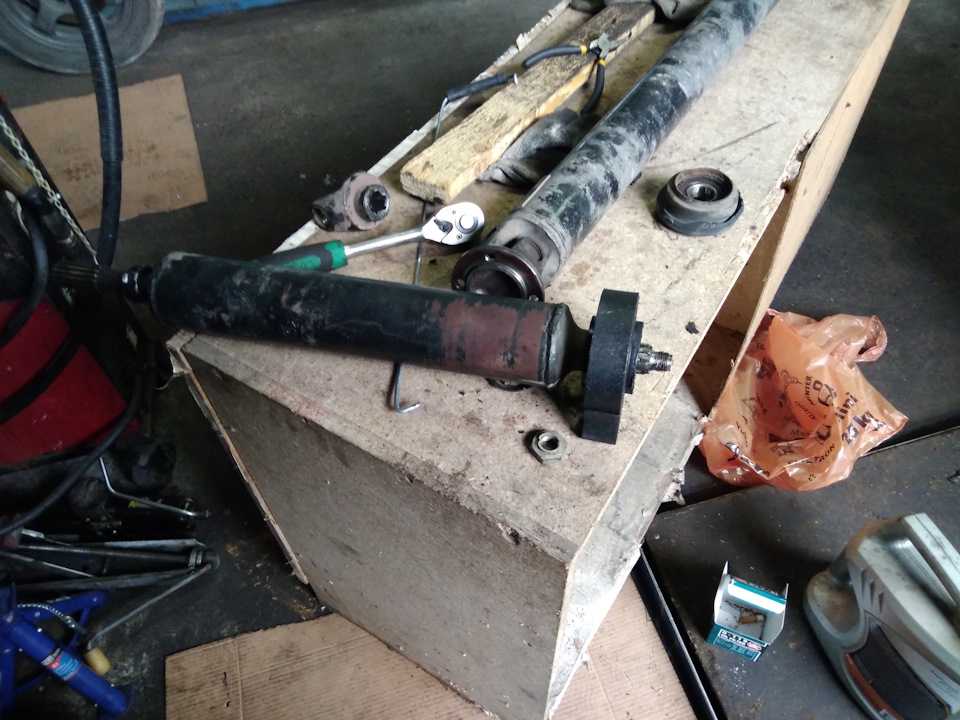

Теперь, с помощью гаечного ключа на 13 выверните крепления карданного вала, расположенные на хвостовике редуктора. После этого, откручиваются все крепежные части подвесного подшипника. Далее необходимо развальцевать специальные фиксирующие лепестки и вытащить карданный вал из муфты, изготовленной из эластичного материала. Теперь снимите кардан и демонтируйте стопорные кольца крестовин. Фиксирующие стопорные кольца можно отстегнуть при помощи специальных щипцов.
Под крестовины положите специальные проставки. Далее аккуратными ударами молотка или долото, сбейте детали с посадочных мест.
Переходим к подшипнику. Карданный вал зажимается в тисках, а в месте крепления подшипника откручивается гайка. При помощи съемника выдавите вилку подвесного и сбейте подшипник с кардана при помощи равномерных ударов молотка по всей окружности детали.
Зачистите место установки нового подшипника от грязи любым доступным средством. Во всех случаях для этих целей рекомендуется применять ветошь. Установите новый подшипник на карданный вал. Для оценки правильности монтажа обратите внимание на стопор детали, который должен зафиксироваться по направлению к заднему мосту автомобиля. Не забудьте установить защитную шайбу.
Закрутите гайку крепления подшипника на валу и проведите ее контровку. Для этого можно воспользоваться молотком и зубилом.
Новые крестовины и карданный вал устанавливаются в обратном порядке. На этом замена подшипника завершена.

Вот так производится замена подвесного подшипника карданного вала ВАЗ. Как видите, это совсем не сложная операция и требует от вас лишь места и наличие соответствующего инструмента.

Замена подвесного подшипника карданного вала ВАЗ 2107

Карданный вал (кардан) – важнейший элемент заднеприводных автомобилей. Он передает крутящий момент от коробки передач на редуктор. Последний же распределяет усилие между полуосями в зависимости от нагрузки.

Содержание страницы:

Когда надо менять подвесной подшипник
Подготовительные работы
Меняем подвесной подшипник

Состояние карданного вала требует пристального внимания со стороны автовладельца. При проявлениях неисправности данного узла требуется замена подвесного, подшипника, крестовины или самого вала (при физическом повреждении).

Содержание

Когда надо менять подвесной подшипник ВАЗ 2107
Подготовительные работы по замене подвесного подшипника ВАЗ 2107
Меняем подвесной подшипник карданного вала ВАЗ 2107

Когда надо менять подвесной подшипник ВАЗ 2107

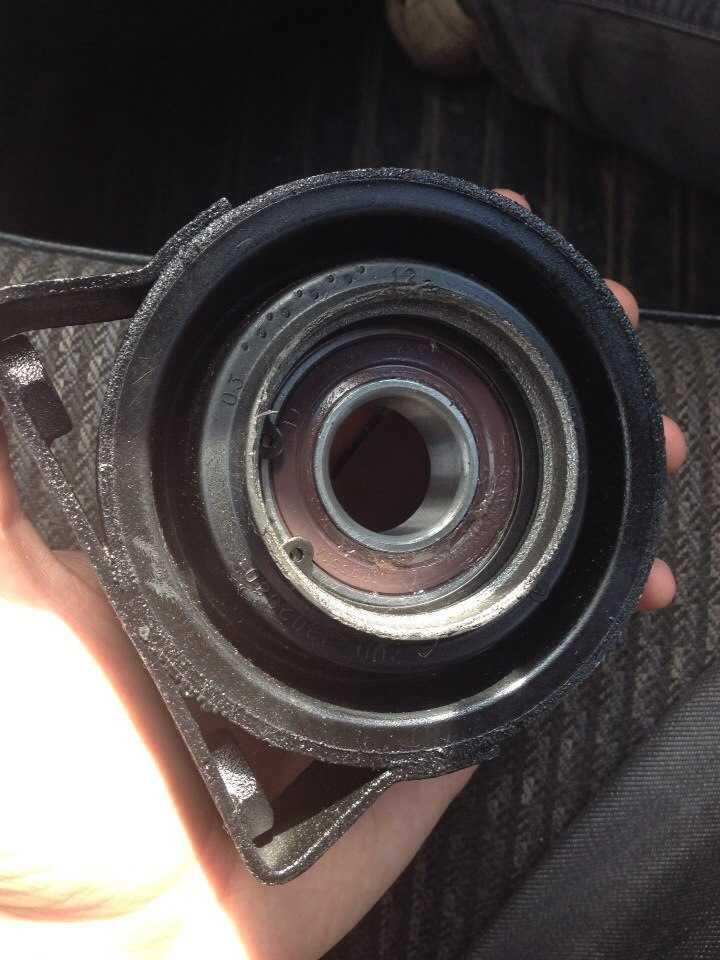

Подшипник карданного вала имеет стандартную для подшипников качения конструкцию: две втулки разного диаметра с расположенной между ними обоймой шариков. Внешняя обойма подшипника кардана оборудована креплением для подвески к днищу автомобиля. Отсюда и название подшипника – «подвесной».

Для предохранения смазки и шариков от воздействия внешней среды внутренняя полость подшипника закрывается вставкой. В случае повреждения или выхода из строя защитной вставки процесс износа подшипника ускоряется, поэтому ее состояние необходимо периодически контролировать.

Функциями подвесного подшипника являются:

Снижение уровня вибрации кардана.
Обеспечение поворота кардана без дополнительных нагрузок и отклонений от заданной оси вращения.

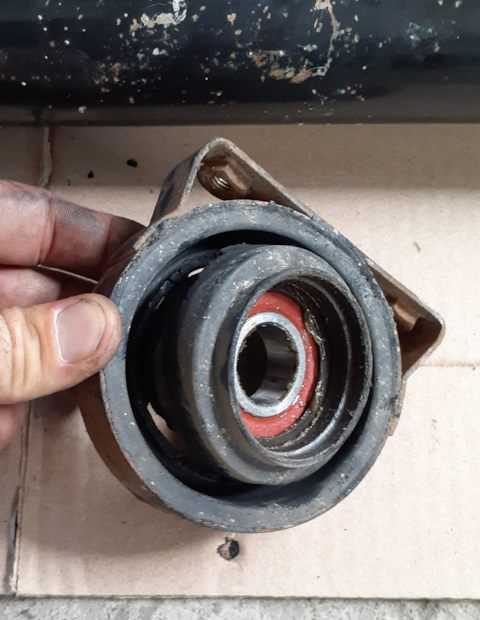

Первый признак износа подвесного подшипника – резкий стук, возникающий при начале движения или переключении скоростей. Вместо (или после) стука возможно появление вибрации (или биения) кардана, которая хорошо ощущается через пол и сиденья автомобиля.

Иногда посторонние звуки появляются лишь при разгоне до определенной скорости. Это указывает на нецентрированное вращение кардана. Последствия вибрации являются причиной повышенного ресурса редуктора заднего моста и вторичного вала КПП. Чтобы предотвратить шумы и вибрацию в подвесном подшипнике, необходимо вовремя диагностировать его состояние и осуществлять замену при необходимости.

Подготовительные работы по замене подвесного подшипника ВАЗ 2107

Если слышны характерные звуки, свидетельствующие о том, что подвесной подшипник карданного вала ВАЗ 2107 вышел из строя, необходимо произвести визуальный осмотр его состояния. Внешне неисправность проявляется в деформированной защитной вставке подшипника, повреждениях подшипника и следам смазки на корпусе. В таком случае деталь нуждается в замене.

Для выполнения работ необходимо загнать автомобиль на смотровую яму и включить первую скорость, чтобы предотвратить смещение автомобиля и прокручивание карданного вала. Дополнительно зафиксировать машину можно при помощи противооткатных упоров. В этом случае ее случайное смещение будет исключено. Это очень важный этап, от которого зависит безопасность выполнения работ. Скатившись в яму, машина может не только получить повреждения, но и нанести травмы людям.

Соединительные элементы и детали крепления карданного вала особенно подвержены коррозии, поэтому перед началом работ необходимо обработать их средством WD-40 и оставить на некоторое время согласно инструкции пользования. Без использования WD-40 открутить гайки крепления будет проблематично.

Пока средство впитывается, следует подготовить необходимый инструмент и детали. Одновременно с заменой подшипника кардана стоит поменять крестовины. Ресурс этих деталей примерно одинаков, поэтому они почти синхронно выходят из строя. Если не поменять крестовины сразу, вскоре она выйдет из строя и для ее замены придется снова снимать кардан. Учитывая небольшую стоимость крестовины, ее превентивная замена обойдется дешевле, чем новые работы по снятию и установке карданного вала.

Перед снятием кардана следует сделать отметки на нем и деталях редуктора, коробки передач. Это позволит установить кардан точно на место, избежав возникновения дополнительных вибраций по причине дисбаланса. Карданный вал балансируется относительно оси на заводе-изготовителе, поэтому зачастую можно обойтись без отметок, установив кардан произвольно.

Меняем подвесной подшипник карданного вала ВАЗ 2107

Порядок операций такой:

Используя гаечный ключ вывернуть болты крепления кардана из хвостовика редуктора.
Открутить крепежные части подвесного подшипника.
Развальцевать фиксирующие карданный вал лепестки и вынуть его из резиновой муфты.
Снять кардан, демонтировать стопорные кольца крестовин. (Это удобно сделать специальными щипцами, но можно обойтись отвертками).
Подложив проставки, сбить крестовины с посадочных мест при помощи молотка и долота.

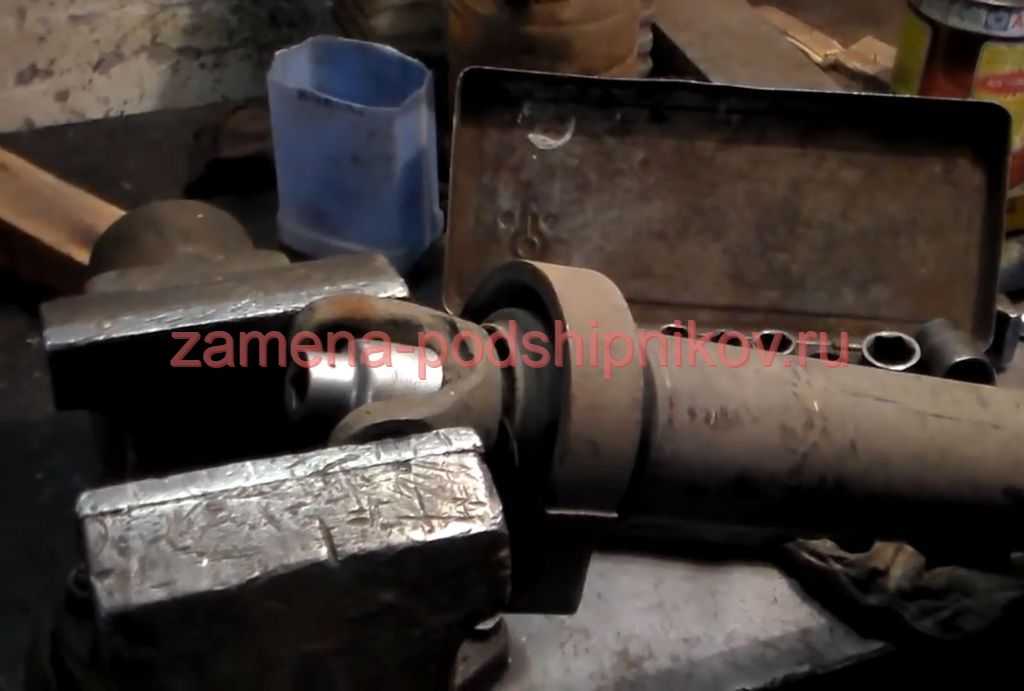

Зажать кардан в тисках и открутить гайку в месте крепления подвесного подшипника.
Специальным съемником выдавить вилку и сбить подшипник равномерными ударами молотка по окружности детали.
Очистить посадочное место подшипника от загрязнений, коррозии или налета.

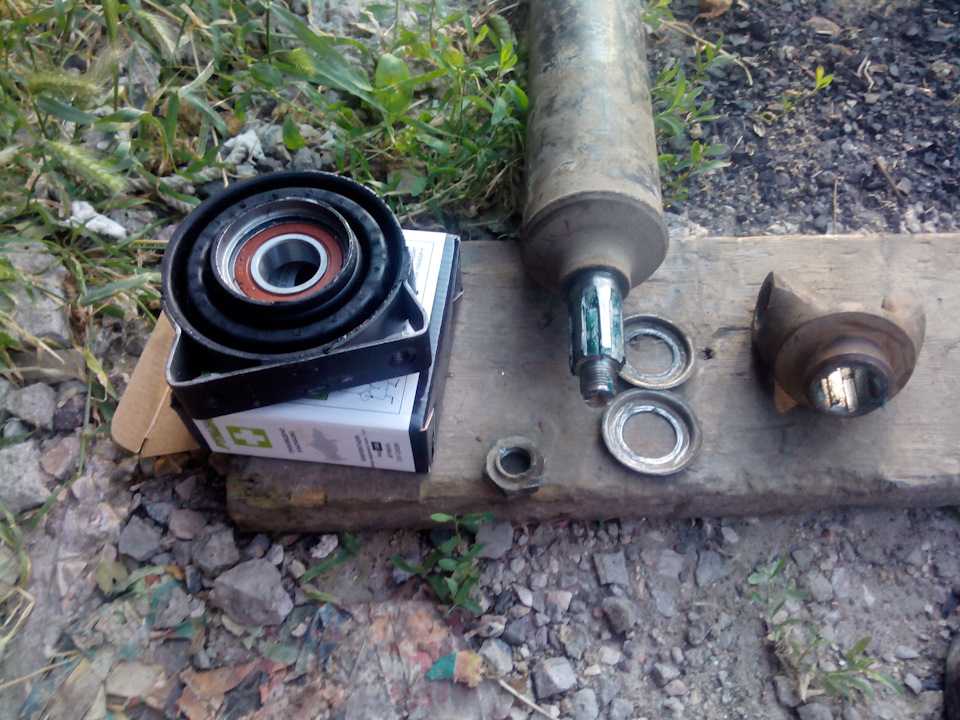

Установить новый подвесной подшипник на кардан. При правильно установленном подшипнике стопор фиксируется по направлению заднего моста машины.
Установить защитную шайбу подшипника.
Закрутить гайку крепления подвесного подшипника и законтрить ее при помощи зубила и молотка.
Установить новые крестовины и закрепить кардан, выполнив пункты 1-4 в обратном порядке.

Заменить подвесной подшипник карданного вала ВАЗ 2107 несложно. Но операция требует наличия специального инструмента и в особенности, смотровой ямы или подъемника. Без последних проделать необходимые операции не удастся.

Как выбрать подвесной подшипник карданного вала

В конструкции автомобиля есть множество подшипников, но все они так или иначе отличаются друг от друга. Одни подшипники испытывают относительно небольшие нагрузки, а другие, напротив, буквально держат на себе весь автомобиль. Довольно интересны подвесные подшипники карданного вала, поскольку они созданы с учетом огромных нагрузок, которые на них приходятся. Это и вибрации, и биения, и удары. Такой подшипник выходит из строя не очень часто, так как его конструкция отличается высокой живучестью. Если подшипник вышел из строя в дороге, водителю нельзя игнорировать проблему. Давайте разберемся с тем, как подвесные подшипники устроены, какие с ними связаны неисправности и как их правильно выбирать.

Устройство карданного вала

Грамотному водителю стоит знать, как устроены отдельные элементы автомобиля. Во многих моделях есть карданный вал – деталь, которая является важной часть трансмиссии и служит для передачи вращения редуктору или заднего, или переднего моста от КП. Карданные валы различных автомобилей имеют свои особенности. Вот например:

Вал может быть универсальным. Если в нем предусмотрена компенсация значительных перемещений вдоль оси, то он называется универсальным. Не на всех транспортных средствах стоит именно такой вал. Антонимом универсального карданного вала является простой простой;
Вал может иметь различные варианты расположения. В закрытой передаче он находится внутри отдельного элемента автомобиля, а в открытой, соответственно, выступает в роли отдельного узла.

Также карданные валы разделяют по типам, но так как темой разговора является подвесной подшипник, далее мы будем уделять внимание только ему. А для начала определимся с ео местом в кардане. Карданный вал состоит из таких элементов:

Скользящая вилка;
Крепежные элементы;
Уплотнители;
Подвесной подшипник;
Двойной шарнир.

Как правило, карданные валы многосекционные. В маленьких и спортивных автомобилях эта деталь цельная. Авторемонтники обобщенно называют карданный вал опорным механизмом, а входящий в его состав двойной шарнир с подвесным подшипником называют промежуточным механизмом. Дело в том, что эти детали выполняют функцию промежуточной передачи, т.е. позволяет паре валов выступать в роли опоры друг для друга, и, находясь при этом под переменным углом, не прерывать вращения. И теперь наиболее важный момент: когда углом между валами превышает 20 градусов, промежуточные детали испытывают настолько большие нагрузки, что могут выйти из строя за считанные минуты. Конечно, особо прочная конструкция подвесных подшипников уменьшает вероятность поломки всего механизма, но все же длительные перегрузки она выдержать не может.

Особенности подвесных подшипников

Как можно понять из вышесказанного, подвесной подшипник является важным опорным элементом карданного вала. Именно он держит его на месте, не препятствуя вращению. Деталь также является промежуточной. Подшипник включает в себя такие элементы:

Собственно подшипник;
Демпфер, также называемый резиновой подушкой;
Скоба.

Последний элемент является крепежным. Напомним, что подшипник представляет собой опору вала, которая содействует вращению (минимизирует потери при трении деталей). Автомобильные подшипники внешне друг от друга отличаются не сильно и все они имеют одну общую «болезнь»: в результате длительной эксплуатации в подшипниках появляется люфт и деталь начинает хрустеть и биться.

При умеренном износе водитель не почувствует биений подшипника, а вот при критическом его легко выявить. Демпфер подвесного подшипника не гасит эти биения, как принято считать, а гасит лишь вибрацию самого карданного вала. Если бы демпфирующего элемента не было, то вибрации передавались кузову. Крепежная скоба ничего особенного из себя не представляет – это изогнутый по диаметру кольца металлический элемент, который предназначен для фиксации карданного вала в заданном положении.

Требования к подвесным подшипникам

Серьезные требования к качеству исполнения всех деталей карданного вала диктуются жесткими условиями эксплуатации. Это важнейший передаточный механизм, от исправности которого зависит безопасность езды и надежность автомобиля вообще. Подвесной подшипник как элемент карданного вала может похвастать солидным списком эксплуатационных и конструктивных качеств:

Высокая защищенность от воздействия агрессивной внешней среды;
Способность работать бесшумно и с минимальными вибрациями;
Простота в обслуживании и ремонте;
Компактность;
Высокая устойчивость к радиальным, а также угловым нагрузкам;
Пригодность к сборке и разборке.

Подвесные подшипники могут быть съемными или же несъемными, но все вышеуказанное справедливо к обоим типам. В первом случае умелый автолюбитель может сам разобрать карданный вал, поменять подшипник и поставить механизм на место, а вот втором ситуация будет сложнее. Подшипник можно попытаться сбить или срезать болгаркой. С заменой съемного подшипника могут справиться даже рядовые автолюбители.

Основные неисправности

К несчастью, точно определить характер неисправностей карданного вала сложно. Профессиональное оборудование здесь как никогда востребовано. Однако водитель всегда может определиться с тем, нужно ли ехать в сервис прямо сейчас. Основные неисправности подвесных подшипников карданного вала связаны с:

Вибрациями;
Хрустом;
Касанием деталей.

Проще всего диагностировать неисправность подвесного подшипника по возникновению вибраций. Но помните: вибрации могли возникнуть как вследствие нарушения целостности подушки, так и при повреждении крепежа. Как правило, и то, и другое приходит в негодность при сильных механических воздействиях: наезде на камни, бордюры, выбоины, пни. Хруст подшипников проявляется в редких случаях, но обычно он сигнализирует о том, что крестовина вскоре может выйти из строя – хруст возникает когда карданные валы находятся друг относительно друга под большими углами и крестовина испытывает экстремальные нагрузки. Касание деталей также предшествует поломке смежных с карданным валом элементов. Во всех трех случаях автолюбителю нужно отправиться в сервис.

Как выбрать подвесной подшипник

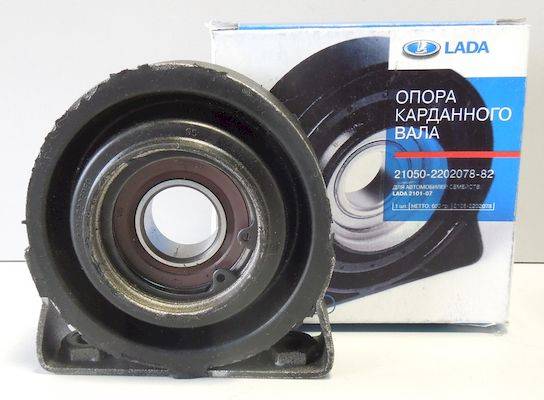

Во многих каталогах подвесной подшипник именуется опорой карданного вала. Выбрать опору достаточно легко, руководствуясь данными автомобиля: марка, модель, кузов, мотор, год выпуска. Стоит учитывать, какой из подшипников вышел из строя – передний или задний. Метод поиска по данным автомобиля дает точный результат, если пользоваться им при подборе запчастей из электронных каталогов. Однако есть и другие методы:

Поиск по VIN-коду. При таком методе поиска можно рассчитывать на точный результат;
Поиск по коду детали (каталожному номеру, артикулу). При поиске по VIN-коду автолюбитель сможет составить свою личную базу полезных кодов. Однако если заранее он не знает код нужного подшипника и не может его найти даже на тематических форумах, поиск заходит в тупик.

Avto.pro предлагает отличное решение: при поиске опоры карданного вала по данным автомобиля водитель не только находит подходящую деталь в интуитивно понятном каталоге, но и видит ее код, которым можно воспользоваться позже. Дело в том, что многие онлайн-магазины по неясной причине скрывают коды запчастей или же не дают полной информации о совместимости. Ни той, ни другой проблемы при поиске в каталоге Avto.pro нет.

При уточнении совместимости имеет смысл проверить геометрию. Если автолюбитель знает параметры установленного на его автомобиль подшипника, руки у него развязаны и подобрать новую деталь проще. Можно вытащить подшипник из резинки и вставить в нее подшипник того производителя, которому он отдает предпочтение. А полная характеристика подшипников выглядит так:

Внутренний, наружный диаметр. Пример: 25 миллиметров и 52 миллиметра. Такие подшипники стоят на отечественной классике;
Ширина;
Количество шариков;
Диаметр шарика;
Номинальная частота вращения.

Запчасти на Renault 20

Скоба тормозного суппорта переднего

20 hatchback (127) (10.75 — 12.83)

Запчасти на Rover 25

Поршень суппорта тормозного переднего

25 hatchback (RF) (00 — 05)

Впрочем, как показывает практика, продавцы часто не могут предоставить покупателям полной информации о подшипниках. При поиске и покупке в сети эта проблема встает еще острее, так что подобрать подшипники по геометрии и техническим характеристикам не получается. Все остальные из указанных выше методов поиска актуальны и эффективны.

Делаем правильный выбор

Хороших производителей подвесных подшипников немало. Отметим, что многие неоригинальные запчасти по факту являются теми же оригиналами от фирм-поставщиков на конвейер. Так что общие рекомендации к покупке этой детали таковы:

Брать или оригинальную, или хорошую фирменную запчасть;
Проверить, не пытаются ли вам продать подделку;
При покупке любого неоригинала предварительно изучить отзывы автолюбителей о фирме-изготовителе;
Предварительно изучите инструкции по установке. Это важно потому, что некоторые из продаваемых подшипников не смазаны и над ними еще придется поработать;

Не берите б/у подшипник;
Не берите деталь с усиленным демпфером, так как он сделал из жесткого материала и плохо гасит вибрации.

Выбор производителя является едва ли не ключевым. Отличные подшипники предлагают европейские фирмы, но здесь есть один момент: даже проверенные немецкие фирмы рассредоточивают производственные мощности по нескольких странам – один завод может находиться в Германии, а второй в Китае. Как показывает практика, китайские запчасти чуть хуже европейских. А иногда и намного хуже. О производителях можно сказать следующее:

Febi (Германия). Предлагает неожиданно хорошие подшипники, хоть сам бренд часто связывают с некачественными запчастями. Однако по неподтвержденной информации Febi для отечественных рынков хуже аналогов для, скажем, немецкого рынка;

SNR (Франция). Под именем этого производителя можно найти хорошие запчасти. Опоры карданного вала не исключение;
Swag (Германия). Весьма неплохие подшипники по демократичной цене. Имеют один недостаток: на холоде они слегка гудят до тех пор, пока как следует не прогреются;
Febest (Германия). Подшипники этого производителя в своей ценовой категории не последние, но и ничем особым похвастать не могут. На их изготовление идет не слишком качественная резина, которая быстро дубеет и не плохо гасит вибрации;
VTR (Финляндия). Хоть штаб-квартира компании и находится в Финляндии, значительная часть производственных мощностей VTR сосредоточена в Китае. Китайские подшипники по качеству исполнения можно оценить на твердый «среднячок», а вот европейские могут приятно удивить;
SKF (Швеция). Один из лучший производителей подшипников в мире. Однозначный выбор для тех, кто ищет качественные запчасти;
INA (Германия). Достойный упаковщик и производитель. Второй вариант после SKF для водителей с хорошим бюджетом.

Покупать подшипники малоизвестных фирм категорически не рекомендуем. Вы не можете быть уверены в качестве и эксплуатационном ресурсе такой запчасти. Хороший подшипник работает долго, а вот плохой может выйти из строя за пару сезонов. Это означает, что сэкономив один раз, придется платить снова уже спустя некоторое время. Отличные подвесные подшипники предлагают фирмы SKF, INA и SNR – на них и стоит ориентироваться в первую очередь.

Как отличить подделку

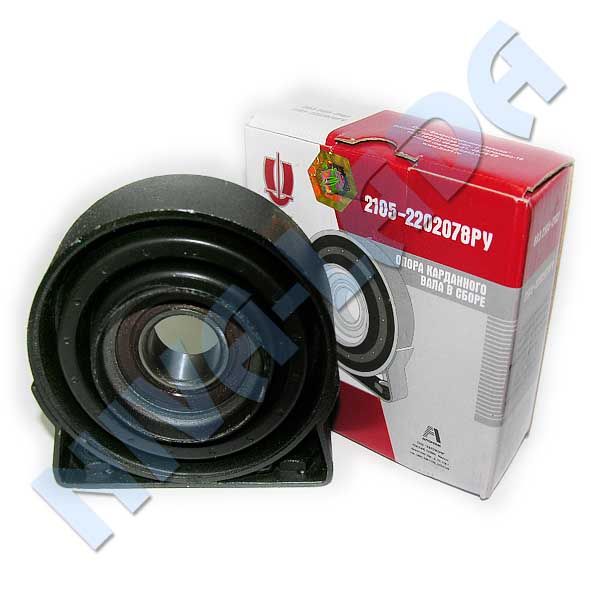

Покупая как карданный вал в сборе, так и его опору отдельно, нужно внимательно изучать изделия и их упаковку. Если этого не сделать, есть риск купить подделку или просто некачественный продукт. Некоторые вещи сразу бросаются в глаза. А именно:

Некачественная упаковка. Неизменной классикой является коробки из плотного гофрированного картона – именно в них подавляющее большинство производителей и упаковщиков упаковывают свои запчасти. Обращайте внимание на дизайн коробки, наличие кодов, информации об изготовителе;
Цена. Хороший подвесной подшипник нельзя купить по цене, которая меньше среднерыночной. Изучите ценовую политику фирмы и не покупайте слишком дешевое изделие, поскольку оно с высокой вероятностью может оказаться подделкой;
Заводская этикетка. Если автолюбитель берет кардан с неразъемным подшипником, то он должен обратить внимание на заводскую этикетку – она может быть как одна, так и иметь пару;
Качество резины подшипника. Никаких расслоений, затертостей и хорошо заметных царапин.

В целом, отличить подделку от фирменной запчасти нетрудно. Главное правило: информация на этикетках и коробке должна быть полной, коды и маркировки на разных элементах деталей и упаковочных материалах должны совпадать. Также уделите особое внимание шрифту – он должен быть хорошо читаемым. Во многих случаях наклейки на упаковках поддельных запчастей пестрят нечитаемыми надписями.

Вывод

Подвесные подшипники выходят из строя не так редко, как хотелось бы, большинство симптомов их неисправностей опытные автолюбители не путают с неисправностями смежных узлов. Во многих случаях поломавшийся подшипник можно заменить самостоятельно, сэкономив на услугах специалистов. Способ разумно сэкономить хватает, но лучшая экономия – покупка качественной запчасти. Некачественные подшипники быстро выходят из строя под действием значительных радиальных и угловых нагрузок. По этой причине мы советуем брать запчасти от проверенных производителей. Они дороже китайских и турецких аналогов, но все же доступнее оригиналов по цене. Если ваш бюджет не ограничен, стоит купить оригинальный подвесной подшипник.
