Поршневые кольца на двигатель: герметичность и смазка цилиндро-поршневой группы
Поршневые кольца двигателя авто — основное назначение и из чего делают?
Расскажем про поршневые кольца двигателя автомобиля, какие бывают. Из чего делают поршневые кольца мотора. Назначение верхнего компрессионного, второго и маслосъёмного колец.
Какие бывают
Компрессионные кольца
Предотвращают порыв газов из камеры сгорания в картер. Наружный диаметр кольца в свободном состоянии больше внутреннего диаметра цилиндра, поэтому часть кольца вырезана. Вырез в поршневом кольце называют замком.
Маслосъемные кольца
Препятствуют проникновению масла из картера в камеру сгорания, снимая излишки масла со стенки цилиндра. Их устанавливают ниже уровня компрессионных. Они в отличие от компрессионных колец имеют сквозные прорези.
Некоторые производители изначально конструируют двигатели с повышенным расходом масла на угар из-за особой конструкции поршневых колец. Это делается:
- ради снижения потерь на трения;
- ради меньшего износа цилиндро-поршневой группы;
- освежается масло внутри большого межсервисного интервала.
Из чего делают
Одним из материалов, использованных для поршневых колец — чугун. Его структура позволяет ему удерживать масло, уменьшая износ. Широко используется также производная от ковкого чугуна — пластичный чугун. Он обладает большинством качеств чугуна и может упруго деформироваться, что облегчает установку колец.
Поршневые кольца, сделанные из нержавеющей стали, являются усовершенствованием хромированных чугунных колец. По сути, нержавеющая сталь является материалом, в который входит большое количество хрома. И такие кольца имеют свойства, аналогичные свойствам хромированных колец. Нержавеющая сталь также имеет способность противостоять высокой температуре, превосходящую хромированный чугун.
Для увеличения срока службы колец и обеспечения быстрой их приработки созданы молибденовые кольца. Его основа из чугуна с молибденовым покрытием. Молибден обладает многими противоизносными свойствами хрома, а в некоторых случаях может иметь большую сопротивляемость износу.
С течением времени молибденовые кольца стали основными в двигателях, так как они долговечны, относительно легко прирабатываются и более надежны.Верхние компрессионные кольца
Существует много конфигураций верхнего компрессионного кольца и различия трудно уловимы. К примеру, кольцо может иметь преднамеренное небольшое перекручивание. Другими словами, верхняя и нижняя поверхности кольца не лежат плоско в канавке для кольца, а слегка наклонены, и только верхний или нижний край лицевой поверхности контактирует с отверстием цилиндра.
Кольца сконструированы таким образом, чтобы ускорить приработку поверхностей поршневых колец и стенок цилиндров и помогать уплотнению кольца в верхней и нижней частях канавки для кольца. Величина перекручивания кольца очень мала и оно обычно делается путем стачивания фаски на внутреннем крае кольца.
Второе компрессионное и маслосъемное кольца
Основная задача второго компрессионного кольца — обеспечение дополнительного уплотнения после верхнего маслосъемного кольца.
Второе кольцо имеет важную дополнительную функцию: оно помогает маслосъемному кольцу, действуя как «скребок», предотвращает попадание излишнего масла в камеру сгорания и возникновение детонации.
Некоторые вторые компрессионные кольца специально сделаны скошенными, чтобы содействовать работе маслосъемного кольца, а скос наименьший у верхнего края кольца. При этом оно стремится двигаться поверх масла при движении вверх в цилиндре и будет удалять масло при движении вниз. Если удаление масла является проблемой, то такой тип кольца принудительно удаляет масло, хотя второе кольцо с плоской поверхностью вместе с маслосъемным кольцом «нормального» усилия — это все, что нужно.
Второе компрессионное кольцо без зазора является новой конструкцией. Используемый здесь термин «без зазора» в чем-то неправильный, т. к. невозможно изготовить кольцо полностью без зазора — его будет невозможно установить на поршень, и кольцо будет нерегулируемым даже при самых малых отклонениях формы отверстия цилиндра от окружности. Несмотря на это, кольцо можно сделать без видимого зазора для газов, проходящих мимо кольца.
При использовании этих колец двигатель прирабатывается быстрее в процессе обкатки, и он выдает немного большую мощность при проверке на стенде.
Потребность в беззазорных кольцах зависит от того, как работают другие кольца. Если верхнее компрессионное кольцо обеспечивает качественное уплотнение, то беззазорное второе компрессионное кольцо менее важно. В реальности второе может быть средством при получении большей мощности.
Маслосъемные кольца важны для функционирования двигателей, особенно при использовании низкооктанового бензина. Моторное масло загрязняет камеры сгорания и головки поршней, что вызовет снижение мощности.
Поршневые кольца — как правильно выбрать и заменить

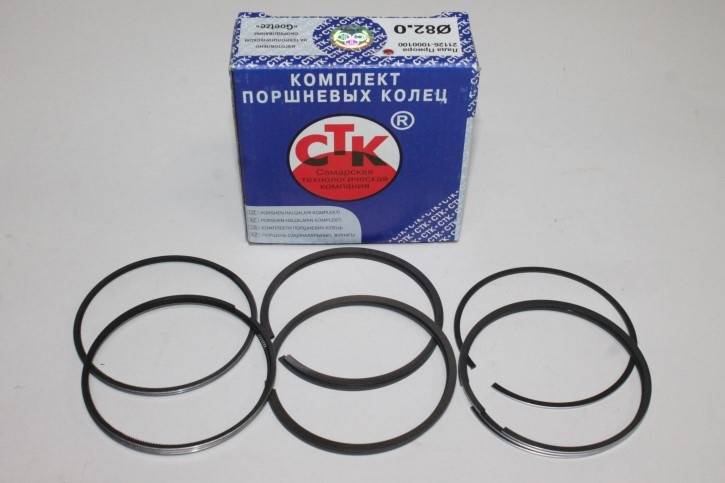

Поршневые кольца — одна из основных деталей цилиндро-поршневой группы двигателя автомобиля. Представляют собой кольца разъемного типа, устанавливаемые на поршни. Обеспечивают герметизацию камеры сгорания, сокращают объем отработанных газов, поступающих в картер, расход масла.
Для чего нужны поршневые кольца
Чтобы обеспечить оптимальные условия для воспламенения топлива, для двигателей внутреннего сгорания крайне важно создать избыточное давление в камере внутреннего сгорания на этапе завершения такта сжатия. Этот показатель называется компрессией.
Для нормальной работы бензиновых двигателей этот величина компрессии должна составлять 9–12 атмосфер, в дизельных силовых установках значение еще выше и достигает 22-32 атмосферы. Чтобы получить такие показатели, важно качественно загерметизировать камеру сгорания на этом этапе работы ДВС. Данную задачу и выполняют поршневые кольца.
1 — поршень; 2 — верхнее компрессионное кольцо; 3 — второе компрессионное кольцо; 4 — маслосъемное кольцо; 5 — поршневой палец; 6 — стопорные кольца
Основные функции поршневых колец
Помимо обеспечения герметизации эти детали двигателя выполняют следующие функции:
- За счет сокращения площади соприкосновения со стенками цилиндра уменьшают силу трения, что способствует сокращению потерь энергии и предотвращению преждевременного износа основных деталей поршнево-цилиндровой группы.
- Предотвращение влияние температурного расширения деталей, сделанных из различных материалов. Для производства поршней и цилиндров применяют сплавы с отличающимся коэффициентом расширения. Установка колец позволяет избежать заклинивание поршней при чрезмерном нагреве. Дополнительно это решение позволяет поддерживать стабильный уровень компрессии при значительных изменениях температуры.
- Маслосъемные поршневые кольца удаляют излишки масла со стенок цилиндра, что позволяет обеспечить оптимальную смазку деталей без чрезмерного расхода смазывающей жидкости.
Отметим, что установка колец позволяет обеспечить частичное охлаждение поршня, отводя тепловую энергию в стенки цилиндра. Такое решение увеличивает срок службы основных деталей.
Причины и последствия износа поршневых колец
При работе ДВС поршневые кольца подвергаются значительной тепловой и механической нагрузке. Нагрев и трение приводят к постепенному износу этих деталей. В результате уменьшается степень герметизации, часть рабочих газов попадает в картер, а не выполняет эффективную работу. Износ колец приводит и к проникновению в камеру сгорания масла, которое изменяет состав топливовоздушной смеси, ухудшая ее воспламеняемость. Значительной проблемой считают и образование нагара на поверхности колец и поршней, что приводит к закоксовке и заклиниванию.
В результате воздействия этих факторов происходит существенное снижение мощности ДВС, увеличивается расход топлива, возрастает опасность выхода из строя деталей поршнево-цилиндровой группы. Устранение последствий заклинивания может потребовать проведение дорогого капитального ремонта.
При обнаружении признаков износа поршневых колец необходимо провести диагностику и замену деталей, отработавших свой ресурс.
Правила выбора и замены поршневых колец
Для замены выбирают только кольца, соответствующие двигателю по каталожному номеру и типу. Если проводилась расточка цилиндровых гильз, необходима установка ремонтных колец с увеличенным размером.
Общая схема работ по замене:
- Все операции выполняют только в соответствии с рекомендациями и инструкциями производителя.
- Для установки используют специальную оправку, прижимающую кольца к поверхности поршня.
- После демонтажа старых деталей тщательно очищают канавки от нагара.
- При установке новых колец важно соблюдать расположение верхних и нижних меток.
- Замки новых поршневых колец должны быть смещены относительно друг друга, не допускается расположение на линии крепежного поршневого пальца. Это необходимо для повышения степени герметизации.
- После монтажа проверяются все нормативные зазоры, величина которых должна соответствовать установленным значениям.
В обязательном порядке проводят обкатку двигателя после замены поршневых колец. Первая тысяча километров пробега осуществляется при работе ДВС в щадящем режиме при нагрузке не более 50% от нормативной. При правильной замене удается полностью восстановить мощность и другие характеристики двигателя.
