Предохранитель ближнего света фар форд фокус 3: Где находится предохранитель ближнего света на Форд Фокус 3? — 2 ответа
| № | А | Назначение |
| 56 | 20 | Топливный насос
|
| 57 | — | — |
| 58 | — | — |
| 59 | 5 | Приемопередатчик пассивной противоугонной системы |
| 60 | 10 | Освещение салона, блок управления в двери водителя,
освещение перчаточного ящика, фоновая подсветка, потолочный блок
управления, OHCSB |
| 61 | 20 | Прикуриватель, задняя розетка |
| 62 | 5 | Датчик дождя, датчик влажности, зеркало салона с автоматическим затемнением |
| 63 | 10 | Европа: Система адаптивного круиз-контроля |
| 64 | — | — |
| 65 | 10 | Отпирание защелки двери багажного отделения с электроприводом |
| 66 | 20 | Блокировка двери водителя, двойная блокировка |
| 67 | 7. 5 | Информационно-развлекательный дисплей, модуль SYNC, модуль GPS, компас, BVC |
| 68 | 15 | Европа: Электрический блокиратор рулевой колонки |
| 69 | 5 | Комбинация приборов |
| 70 | 20 | Центральный замок |
| 71 | 10 | ’10-’14: Europe: Система кондиционирования воздуха USA: Блок управления отопителем (механический кондиционер), двухзонный климат-контроль |
| 7.5 | ’14-’18: Система кондиционирования воздуха | |
| 72 | 7.5 | Модуль рулевого колеса |
| 73 | 5 | ’10-’13: Диагностический разъем, батарея сирены противоугонной системы |
7. 5 | ’13-’18: Диагностический разъем | |
| 74 | 15 | Европа: Дальний свет фар США: ’10-’14: Ближний свет фар ’14-’18: Дальний свет фар |
| 75 | 15 | Передний противотуманный свет |
| 76 | 10 | Лампы заднего хода |
| 77 | 20 | Омыватель лобового стекла, омыватель заднего стекла |
| 78 | 5 | Замок зажигания, кнопка запуска, система бесключевого доступа / запуска (EU: ’15-’18) |
| 79 | 15 | Выключатель аварийной сигнализации, аудиосистема, навигация, DVD плеер, переключатель
блокировки замков двери |
| 80 | 20 | Люк, солнцезащитная шторка |
| 81 | 5 | Датчик контроля салона, радиочастотный радиоприемник |
| 82 | 20 | Насос омывателя стекла |
| 83 | 20 | Центральный замок |
| 84 | 20 | Разблокировка двери водителя, двойная блокировка |
| 85 | 7. 5 | Радио, навигация, выключатель срабатывания подушки
безопасности пассажира, переключатель подогрева сидений, парковочный
подогреватель, блок управления отопителем (механический кондиционер),
вспомогательный отопитель, люк, датчик качества воздуха, датчик температуры и влажности в автомобиле, контроль качества напряжения, передняя камера |
| 86 | 10 | Модуль управления системы подушек и ремней безопасности,
система распознавания присутствия пассажира, индикатор подушки
безопасности пассажира, система кондиционирования воздуха (механический кондиционер) |
| 87 | 15 | ’14-’18: Подогрев рулевого колеса |
| 88 | 25 | Европа: ’14-’18: Модуль качества напряжения |
| 89 | — | — |
| № | А | Назначение |
| 7 | 40 | ABS, ESP |
| 8 | 30 | ESP |
| 9 | 30 | Европа: ’10-’14: Обогрев заднего стекла США: Обогрев заднего стекла |
| 40 | Европа: ’14-’18: Блок предохранителей в багажном отсеке | |
| 10 | 40 | Мотор отопителя |
| 11 | 30 | Европа: ’10-’14: Модуль качества напряжения ’14-’18: Система старт-стоп США: ’14-’18: Система старт-стоп |
| 12 | 30 | Реле блока управления двигателем клапан системы рециркуляции отработавших газов |
| 13 | 30 | Реле стартера |
| 14 | 40 | Европа: Обогреватель ветрового стекла (правая сторона) |
| 25 | США: Задний стеклоподъемник | |
| 15 | 25 | 1. 0L EcoBoost:США: Блок управления коробкой передач Европа: ’14-’18: Блок управления коробкой передач |
| 16 | 40 | Европа: Обогреватель ветрового стекла (левая сторона) |
| 20 | США: ’18: Датчик аккумуляторной батареи | |
| 17 | 20 | Европа: Вспомогательный отопитель |
| 18 | 20 | Стеклоочиститель |
| 19 | 5 | ABS, ESP |
| 20 | 15 | Звуковой сигнал |
| 21 | 5 | Выключатель ламп стоп-сигнала |
| 22 | 15 | Система мониторинга аккумуляторной батареи |
| 5 | США: ’18: Парковочный помощник | |
| 23 | 5 | Катушки реле, переключатель освещения |
| 24 | 20 | Европа: ’10-’14: Задняя розетка |
| 5 | США: ’16-’18: Обогреватель ветрового стекла (правая сторона) | |
| 25 | 10 | США: Зеркала с электроприводом Европа: ’10-’14: Зеркала с электроприводом |
| 26 | 15 | Блок управления коробкой передач |
| 25 | Europe: ’14-’18: Блок управления коробкой передач (шестиступенчатая автоматическая коробка передач) | |
| 20 | 1. 0L EcoBoost: Блок управления коробкой передач | |
| 27 | 15 | Муфта компрессора кондиционера |
| 28 | 5 | США: ’10-’14: Датчик массового расхода воздуха ’18: Задняя камера Европа: ’10-’14: Адаптивный круиз-контроль |
| 10 | Европа: ’14-’18: Камера заднего вида, система предупреждения о возможном столкновении | |
| 29 | 20 | Европа: Омыватели фар |
| 10 | США: ’14-’18: Камера заднего вида, система предупреждения о возможном столкновении | |
| 30 | 5 | Блок управления двигателем |
| 31 | 15 | Европа: ’10-’14: Вентилятор интеркулера (1.  6L Duratorq TDCi) |
| 5 | США: ’18: Задержка | |
| 32 | 10 | Клапан системы рециркуляции отработавших
газов, клапаны управления завихрением, подогреваемый кислородный датчик
выхлопных газов (системы управления двигателем), реле электронного
модуля управления вентилятором (обмотка) |
| 33 | 10 | Катушки зажигания |
| 15 | Блок управления двигателем, катушки зажигания, датчик массового расхода воздуха (2.0 GDI) | |
| 34 | 10 | Европа: Форсунки США: ’14-’17: Помпа системы охлаждения, клапан продувки адсорбера, ’18: Помпа системы охлаждения, клапан продувки адсорбера, перепускной клапан турбины, масляный насос, компрессор кондиционера, звук выхлопа (symposer), блок управления двигателем |
| 35 | 5 | США: ’10-’14: Активные жалюзи радиатора |
| 15 | Европа: ’10-’14: Подогрев топливного фильтра (дизельные двигатели), активные жалюзи радиатора | |
| 10 | США: ’14-’18: Датчик положения коленчатого вала, подогреваемый кислородный датчик, клапан продувки адсорбера | |
| 15 | Европа: ’14-’18: Датчик воды в топливе, блок управления двигателем, катушки зажигания | |
| 36 | 10 | ’10-’14: Блок управления двигателем |
| 5 | ’14-’18: Активные жалюзи радиатора | |
| 37 | 5 | Европа: ’10-’14: ABS |
| 15 | США: ’14-’18: Дневные ходовые огни, блок управления фарами | |
| 20 | Европа: ’14-’18: Дополнительная розетка на панели приборов | |
| 38 | 15 | Блок управления двигателем, блок управления коробкой передач |
| 39 | 5 | Блок управления фарами |
| 15 | США: ’16-’18: Сиденье водителя с электроприводом | |
| 40 | 5 | Усилитель рулевого управления |
| 41 | 20 | Блок кузовной электроники |
| 42 | 15 | США: Задний стеклоочиститель Европа: ’10-’14: Задний стеклоочиститель |
| 43 | 15 | Корректор света фар, адаптивное освещение |
| 44 | 5 | Европа: Адаптивный круиз-контроль |
| 45 | 10 | Европа: Обогрев жиклеров стеклоомывателя |
| 15 | США: ’16-’18: Сиденье пассажира с электроприводом | |
| 46 | 25 | Европа: ’10-’14: Передние стеклоподъемники ’14-’18: Вентилятор системы охлаждения США: Передние стеклоподъемники |
| 47 | 7. 5 | Европа: ’10-’14: Обогрев зеркал США: Обогрев зеркал |
| 48 | 15 | Европа: Испаритель фильтра продуктов сгорания дизельного топлива |
| 5 | США: ’10-’13: Зеркала с электроприводом | |
| Реле | ||
| R1 | Вентилятор интеркулера | |
| R2 | Звуковой сигнал
| |
| R3 | Европа: Испаритель фильтра продуктов сгорания дизельного топлива США: ’14-’18: Обогреватель ветрового стекла | |
| R4 | — | |
| R5 | Задний стеклоочиститель | |
| R6 | Европа: Вентилятор системы охлаждения | |
| R7 | Европа: Обогреватель ветрового стекла США: ’18: Вспомогательное реле | |
| R8 | Европа: Вентилятор системы охлаждения США: ’14-’18: Вспомогательное реле | |
| R9 | Европа: Омыватели фар | |
| R10 | Европа: Вентилятор системы охлаждения США: Стартер | |
| R11 | Муфта компрессора кондиционера | |
| R12 | Вентилятор системы охлаждения | |
| R13 | Мотор отопителя | |
| R14 | Блок управления двигателем | |
| R15 | Европа: Стартер США: Обогрев заднего стекла | |
| R16 | Зажигание | |
| № | А | Назначение |
| 1 | 5 | ’14-’17: Катушки реле |
| 2 | 10 | ’10-’14: Модуль бесключевой системы автомобиля |
| 3 | 5 | Ручки дверей в автомобилях с системой бесключевого входа |
| 4 | 25 | Модуль двери (передняя левая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал) |
| 5 | 25 | Модуль двери (передняя правая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал) |
| 6 | 25 | Модуль двери (задняя левая) (стеклоподъемник) |
| 7 | 25 | Модуль двери (задняя правая) (стеклоподъемник) |
| 8 | 10 | Европа: Сирена противоугонной системы |
| 9 | 25 | Сиденье водителя с электроприводом |
| 10 | 25 | Европа: ’14-’18: Стеклоподъемники США: ’14-’18: Усилитель аудиосистемы |
| 11 | 5 | США: ’14-’18: Модуль бесключевой системы автомобиля |
| 25 | Европа: Сиденье пассажира с электроприводом | |
| 12 | 10 | Европа: ’10-’14: Модуль системы кондиционирования воздуха (с модулем запуска и остановки) |
| 13 | 5 | Европа: ’10-’14: Комбинация приборов (с модулем запуска и остановки) |
| 14 | 7. 5 | Европа: ’10-’14: Дисплей информационно-мультимедийной системы, модуль GPS (с модулем запуска и остановки) |
| 15 | 15 | Европа: ’10-’14: Аудиосистема (с модулем запуска и остановки) |
| 16 | — | — |
| 17 | — | — |
| 18 | — | — |
| 19 | — | — |
| 20 | — | — |
| 21 | — | — |
| 22 | — | — |
| 23 | 25 | США: ’11-’13: Аудио усилитель |
| 24 | 30 | Европа: ’14-’18: Обогрев заднего стекла |
| 25 | 20 | Европа: ’14-’18: Розетка в багажном отсеке |
| 26 | 40 | Европа: ’10-’14: Модуль прицепа |
| 27 | — | — |
| 28 | 40 | Европа: ’14-’18: Модуль прицепа |
| 29 | 5 | Система мониторинга непросматриваемых зон, система контроля за
соблюдением дорожной разметки, система Active City Stop, камера заднего
вида
|
| 30 | 5 | Модуль системы помощи при парковке |
| 31 | — | — |
| 32 | — | — |
| 33 | 15 | Европа: ’14-’18: Реле заднего стеклоочистителя |
| 34 | 15 | Подогрев водительского сиденья |
| 35 | 15 | Подогрев пассажирского сиденья |
| 36 | — | — |
| 37 | 5 | ’10-’13: Люк |
| 38 | — | — |
| 39 | — | — |
| 40 | — | — |
| 41 | 5 | Европа: ’14-’18: Раздвижное буксирное устройство |
| 42 | — | — |
| 43 | — | — |
| 44 | 10 | Европа: ’14-’18: Зеркала с электроприводом |
| 45 | 7. 5 | Европа: ’14-’18: Обогрев зеркал |
| 46 | 5 | Европа: ’10-’14: Система мониторинга непросматриваемых зон, система контроля за соблюдением дорожной разметки, камера заднего вида (с системой запуска/остановки двигателя) |
| Реле | ||
| R1 | Замок зажигания | |
| R2 | Европа: Обогрев заднего стекла | |
| R3 | Европа: Задний стеклоочиститель | |
| R4 | — | |
| R5 | Европа: Сирена противоугонной системы | |
| R6 | Европа: Вспомогательное реле | |
Схема предохранителей и реле Ford Focus 3 (2010-2018) » Схемы предохранителей, электросхемы автомобилей
Блок предохранителей в салоне
| Для освобождения крышки отожмите зажимы | Опустите крышку блока предохранителей, и потяните ее на себя |
| № | А | Назначение |
| 56 | 20 | Топливный насос |
| 57 | — | — |
| 58 | — | — |
| 59 | 5 | Приемопередатчик пассивной противоугонной системы |
| 60 | 10 | Освещение салона, блок управления в двери водителя,
освещение перчаточного ящика, фоновая подсветка, потолочный блок
управления, OHCSB |
| 61 | 20 | Прикуриватель, задняя розетка |
| 62 | 5 | Датчик дождя, датчик влажности, зеркало салона с автоматическим затемнением |
| 63 | 10 | Европа: Система адаптивного круиз-контроля |
| 64 | — | — |
| 65 | 10 | Отпирание защелки двери багажного отделения с электроприводом |
| 66 | 20 | Блокировка двери водителя, двойная блокировка |
| 67 | 7. 5 | Информационно-развлекательный дисплей, модуль SYNC, модуль GPS, компас, BVC |
| 68 | 15 | Европа: Электрический блокиратор рулевой колонки |
| 69 | 5 | Комбинация приборов |
| 70 | 20 | Центральный замок |
| 71 | 10 | ’10-’14: Europe: Система кондиционирования воздуха USA: Блок управления отопителем (механический кондиционер), двухзонный климат-контроль |
| 7.5 | ’14-’18: Система кондиционирования воздуха | |
| 72 | 7.5 | Модуль рулевого колеса |
| 73 | 5 | ’10-’13: Диагностический разъем, батарея сирены противоугонной системы |
7. 5 | ’13-’18: Диагностический разъем | |
| 74 | 15 | Европа: Дальний свет фар США: ’10-’14: Ближний свет фар ’14-’18: Дальний свет фар |
| 75 | 15 | Передний противотуманный свет |
| 76 | 10 | Лампы заднего хода |
| 77 | 20 | Омыватель лобового стекла, омыватель заднего стекла |
| 78 | 5 | Замок зажигания, кнопка запуска, система бесключевого доступа / запуска (EU: ’15-’18) |
| 79 | 15 | Выключатель аварийной сигнализации, аудиосистема, навигация, DVD плеер, переключатель
блокировки замков двери |
| 80 | 20 | Люк, солнцезащитная шторка |
| 81 | 5 | Датчик контроля салона, радиочастотный радиоприемник |
| 82 | 20 | Насос омывателя стекла |
| 83 | 20 | Центральный замок |
| 84 | 20 | Разблокировка двери водителя, двойная блокировка |
| 85 | 7. 5 | Радио, навигация, выключатель срабатывания подушки
безопасности пассажира, переключатель подогрева сидений, парковочный
подогреватель, блок управления отопителем (механический кондиционер),
вспомогательный отопитель, люк, датчик качества воздуха, датчик температуры и влажности в автомобиле, контроль качества напряжения, передняя камера |
| 86 | 10 | Модуль управления системы подушек и ремней безопасности,
система распознавания присутствия пассажира, индикатор подушки
безопасности пассажира, система кондиционирования воздуха (механический кондиционер) |
| 87 | 15 | ’14-’18: Подогрев рулевого колеса |
| 88 | 25 | Европа: ’14-’18: Модуль качества напряжения |
| 89 | — | — |
Блок предохранителей в моторном отсеке
| № | А | Назначение |
| 7 | 40 | ABS, ESP |
| 8 | 30 | ESP |
| 9 | 30 | Европа: ’10-’14: Обогрев заднего стекла США: Обогрев заднего стекла |
| 40 | Европа: ’14-’18: Блок предохранителей в багажном отсеке | |
| 10 | 40 | Мотор отопителя |
| 11 | 30 | Европа: ’10-’14: Модуль качества напряжения ’14-’18: Система старт-стоп США: ’14-’18: Система старт-стоп |
| 12 | 30 | Реле блока управления двигателем клапан системы рециркуляции отработавших газов |
| 13 | 30 | Реле стартера |
| 14 | 40 | Европа: Обогреватель ветрового стекла (правая сторона) |
| 25 | США: Задний стеклоподъемник | |
| 15 | 25 | 1. 0L EcoBoost: Вентилятор системы охлажденияСША: Блок управления коробкой передач Европа: ’14-’18: Блок управления коробкой передач |
| 16 | 40 | Европа: Обогреватель ветрового стекла (левая сторона) |
| 20 | США: ’18: Датчик аккумуляторной батареи | |
| 17 | 20 | Европа: Вспомогательный отопитель |
| 18 | 20 | Стеклоочиститель |
| 19 | 5 | ABS, ESP |
| 20 | 15 | Звуковой сигнал |
| 21 | 5 | Выключатель ламп стоп-сигнала |
| 22 | 15 | Система мониторинга аккумуляторной батареи |
| 5 | США: ’18: Парковочный помощник | |
| 23 | 5 | Катушки реле, переключатель освещения |
| 24 | 20 | Европа: ’10-’14: Задняя розетка |
| 5 | США: ’16-’18: Обогреватель ветрового стекла (правая сторона) | |
| 25 | 10 | США: Зеркала с электроприводом Европа: ’10-’14: Зеркала с электроприводом |
| 26 | 15 | Блок управления коробкой передач |
| 25 | Europe: ’14-’18: Блок управления коробкой передач (шестиступенчатая автоматическая коробка передач) | |
| 20 | 1. 0L EcoBoost: Блок управления коробкой передач | |
| 27 | 15 | Муфта компрессора кондиционера |
| 28 | 5 | США: ’10-’14: Датчик массового расхода воздуха ’18: Задняя камера Европа: ’10-’14: Адаптивный круиз-контроль |
| 10 | Европа: ’14-’18: Камера заднего вида, система предупреждения о возможном столкновении | |
| 29 | 20 | Европа: Омыватели фар |
| 10 | США: ’14-’18: Камера заднего вида, система предупреждения о возможном столкновении | |
| 30 | 5 | Блок управления двигателем |
| 31 | 15 | Европа: ’10-’14: Вентилятор интеркулера (1.  6L Duratorq TDCi) |
| 5 | США: ’18: Задержка | |
| 32 | 10 | Клапан системы рециркуляции отработавших
газов, клапаны управления завихрением, подогреваемый кислородный датчик
выхлопных газов (системы управления двигателем), реле электронного
модуля управления вентилятором (обмотка) |
| 33 | 10 | Катушки зажигания |
| 15 | Блок управления двигателем, катушки зажигания, датчик массового расхода воздуха (2.0 GDI) | |
| 34 | 10 | Европа: Форсунки США: ’14-’17: Помпа системы охлаждения, клапан продувки адсорбера, ’18: Помпа системы охлаждения, клапан продувки адсорбера, перепускной клапан турбины, масляный насос, компрессор кондиционера, звук выхлопа (symposer), блок управления двигателем |
| 35 | 5 | США: ’10-’14: Активные жалюзи радиатора |
| 15 | Европа: ’10-’14: Подогрев топливного фильтра (дизельные двигатели), активные жалюзи радиатора | |
| 10 | США: ’14-’18: Датчик положения коленчатого вала, подогреваемый кислородный датчик, клапан продувки адсорбера | |
| 15 | Европа: ’14-’18: Датчик воды в топливе, блок управления двигателем, катушки зажигания | |
| 36 | 10 | ’10-’14: Блок управления двигателем |
| 5 | ’14-’18: Активные жалюзи радиатора | |
| 37 | 5 | Европа: ’10-’14: ABS |
| 15 | США: ’14-’18: Дневные ходовые огни, блок управления фарами | |
| 20 | Европа: ’14-’18: Дополнительная розетка на панели приборов | |
| 38 | 15 | Блок управления двигателем, блок управления коробкой передач |
| 39 | 5 | Блок управления фарами |
| 15 | США: ’16-’18: Сиденье водителя с электроприводом | |
| 40 | 5 | Усилитель рулевого управления |
| 41 | 20 | Блок кузовной электроники |
| 42 | 15 | США: Задний стеклоочиститель Европа: ’10-’14: Задний стеклоочиститель |
| 43 | 15 | Корректор света фар, адаптивное освещение |
| 44 | 5 | Европа: Адаптивный круиз-контроль |
| 45 | 10 | Европа: Обогрев жиклеров стеклоомывателя |
| 15 | США: ’16-’18: Сиденье пассажира с электроприводом | |
| 46 | 25 | Европа: ’10-’14: Передние стеклоподъемники ’14-’18: Вентилятор системы охлаждения США: Передние стеклоподъемники |
| 47 | 7. 5 | Европа: ’10-’14: Обогрев зеркал США: Обогрев зеркал |
| 48 | 15 | Европа: Испаритель фильтра продуктов сгорания дизельного топлива |
| 5 | США: ’10-’13: Зеркала с электроприводом | |
| Реле | ||
| R1 | Вентилятор интеркулера | |
| R2 | Звуковой сигнал | |
| R3 | Европа: Испаритель фильтра продуктов сгорания дизельного топлива США: ’14-’18: Обогреватель ветрового стекла | |
| R4 | — | |
| R5 | Задний стеклоочиститель | |
| R6 | Европа: Вентилятор системы охлаждения | |
| R7 | Европа: Обогреватель ветрового стекла США: ’18: Вспомогательное реле | |
| R8 | Европа: Вентилятор системы охлаждения США: ’14-’18: Вспомогательное реле | |
| R9 | Европа: Омыватели фар | |
| R10 | Европа: Вентилятор системы охлаждения США: Стартер | |
| R11 | Муфта компрессора кондиционера | |
| R12 | Вентилятор системы охлаждения | |
| R13 | Мотор отопителя | |
| R14 | Блок управления двигателем | |
| R15 | Европа: Стартер США: Обогрев заднего стекла | |
| R16 | Зажигание | |
Блок предохранителей в багажнике
| Седан | Хэтчбек | Универсал |
| № | А | Назначение |
| 1 | 5 | ’14-’17: Катушки реле |
| 2 | 10 | ’10-’14: Модуль бесключевой системы автомобиля |
| 3 | 5 | Ручки дверей в автомобилях с системой бесключевого входа |
| 4 | 25 | Модуль двери (передняя левая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал) |
| 5 | 25 | Модуль двери (передняя правая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал) |
| 6 | 25 | Модуль двери (задняя левая) (стеклоподъемник) |
| 7 | 25 | Модуль двери (задняя правая) (стеклоподъемник) |
| 8 | 10 | Европа: Сирена противоугонной системы |
| 9 | 25 | Сиденье водителя с электроприводом |
| 10 | 25 | Европа: ’14-’18: Стеклоподъемники США: ’14-’18: Усилитель аудиосистемы |
| 11 | 5 | США: ’14-’18: Модуль бесключевой системы автомобиля |
| 25 | Европа: Сиденье пассажира с электроприводом | |
| 12 | 10 | Европа: ’10-’14: Модуль системы кондиционирования воздуха (с модулем запуска и остановки) |
| 13 | 5 | Европа: ’10-’14: Комбинация приборов (с модулем запуска и остановки) |
| 14 | 7. 5 | Европа: ’10-’14: Дисплей информационно-мультимедийной системы, модуль GPS (с модулем запуска и остановки) |
| 15 | 15 | Европа: ’10-’14: Аудиосистема (с модулем запуска и остановки) |
| 16 | — | — |
| 17 | — | — |
| 18 | — | — |
| 19 | — | — |
| 20 | — | — |
| 21 | — | — |
| 22 | — | — |
| 23 | 25 | США: ’11-’13: Аудио усилитель |
| 24 | 30 | Европа: ’14-’18: Обогрев заднего стекла |
| 25 | 20 | Европа: ’14-’18: Розетка в багажном отсеке |
| 26 | 40 | Европа: ’10-’14: Модуль прицепа |
| 27 | — | — |
| 28 | 40 | Европа: ’14-’18: Модуль прицепа |
| 29 | 5 | Система мониторинга непросматриваемых зон, система контроля за
соблюдением дорожной разметки, система Active City Stop, камера заднего
вида |
| 30 | 5 | Модуль системы помощи при парковке |
| 31 | — | — |
| 32 | — | — |
| 33 | 15 | Европа: ’14-’18: Реле заднего стеклоочистителя |
| 34 | 15 | Подогрев водительского сиденья |
| 35 | 15 | Подогрев пассажирского сиденья |
| 36 | — | — |
| 37 | 5 | ’10-’13: Люк |
| 38 | — | — |
| 39 | — | — |
| 40 | — | — |
| 41 | 5 | Европа: ’14-’18: Раздвижное буксирное устройство |
| 42 | — | — |
| 43 | — | — |
| 44 | 10 | Европа: ’14-’18: Зеркала с электроприводом |
| 45 | 7. 5 | Европа: ’14-’18: Обогрев зеркал |
| 46 | 5 | Европа: ’10-’14: Система мониторинга непросматриваемых зон, система контроля за соблюдением дорожной разметки, камера заднего вида (с системой запуска/остановки двигателя) |
| Реле | ||
| R1 | Замок зажигания | |
| R2 | Европа: Обогрев заднего стекла | |
| R3 | Европа: Задний стеклоочиститель | |
| R4 | — | |
| R5 | Европа: Сирена противоугонной системы | |
| R6 | Европа: Вспомогательное реле | |
Предохранители и реле Форд Фокус 3 с двигателем 1.
6 л., 2.0 л., 1.0 л., 1.5 л. и 2.3 л. (C346 — седан, универсал, хэтчбек; 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018)
схема блока и реле, где находятся
Стандартные предохранители Форд Фокус 3 ответственны за питание и защиту силовых и управляющих цепей электронного оборудования машины. Расположение и назначение плавких вставок и реле одинаково для версий универсал, седан или хэтчбек.
Содержание
- 1 Блок предохранителей в салоне
- 2 Под капотом
- 2.1 Монтажный блок
- 2.2 Блок силовых предохранителей
- 3 Блок предохранителей в багажнике
- 4 Распиновка предохранителей
- 5 Схема предохранителей и реле
- 6 Какой предохранитель за что отвечает
- 6.1 Где находится предохранитель прикуривателя
- 6.2 Предохранитель бензонасоса: где находится
- 6.3 Предохранитель и реле кондиционера
- 6.4 Ближний свет
- 6.5 Дальний свет
- 6.6 Звуковой сигнал
- 6.7 Стоп-сигналы
- 6.
8 Стартер - 6.9 Генератор
- 6.10 Вентилятор охлаждения
- 6.11 Стеклоподъемники
- 6.12 Электроусилитель руля
- 6.13 Предохранитель на ГУР
- 6.14 Магнитола
- 6.15 Стеклоочистители
- 6.16 Зажигание
- 6.17 Предохранители габаритов
- 6.18 Задний ход
- 6.19 Клаксон
- 6.20 Предохранитель омывателя лобового стекла: где находится
- 6.21 Панель приборов
- 6.22 Противотуманные фары
- 6.23 Предохранитель АБС
- 6.24 Замок багажника
- 6.25 Рулевая рейка
- 6.26 Подушки безопасности
- 6.27 Печка
- 6.28 Реле бензонасоса: где стоит
- 6.29 Реле зарядки
- 6.30 Реле поворотников
- 6.31 Запасные предохранители
- 6.32 Как снять и заменить блок предохранителей
- 7 Замена предохранителей Focus 3
- 8 Ошибки в ремонте блока
- 9 Итог
8 СтартерБлок предохранителей в салоне
Салонный модуль автомобиля рассчитан на питание вспомогательного оборудования и бортовых систем, не имеющих непосредственного отношения к силовой установке.
На авто до (2003 г) и после (2015) рестайлинга коробка с вставками устанавливается под приборной доской со стороны переднего пассажира.
Под капотом
На авто 2017 года под капотом устанавливается сразу два блока вставок. Первый – основной, защищает вторичные цепи приборов или отвечает за их активацию. Второй – силовой, представлен как панель силовых магистралей.
Монтажный блок
Подкапотный модуль расположен с левой стороны мотора у крыла машины. Чтобы открыть блок, потребуется демонтировать верхнюю крышку панели. На фото представлены предохранители автомобиля 2017 года.
Блок силовых предохранителей
Смонтированы в панель возле аккумуляторной батареи. Здесь находятся высоко мощные плавкие вставки.
Блок предохранителей в багажнике
Панель, смонтированная в грузовом отсеке, расположена под специальной крышкой. Здесь сосредоточены защитные элементы кормовой части машины. Для версий типа хэтчбек и универсал место установки идентично.
Распиновка предохранителей
На автомобилях Фокус 3 2012 и других годов нет общей схемы распиновки. Полная картина электропроводки разделена на отдельные фрагменты для более простого восприятия пользователями.
Схема предохранителей и реле
Полное описание всех монтажных частей приведено в электросхеме машины. Расположение основных модулей одинаково для 2013, 2012 года и других. Также имеется минимальное отличие в рынках сбыта, будь то американец или европеец – расшифровка панелей будет сильно схожа.
Модуль багажного отделения.

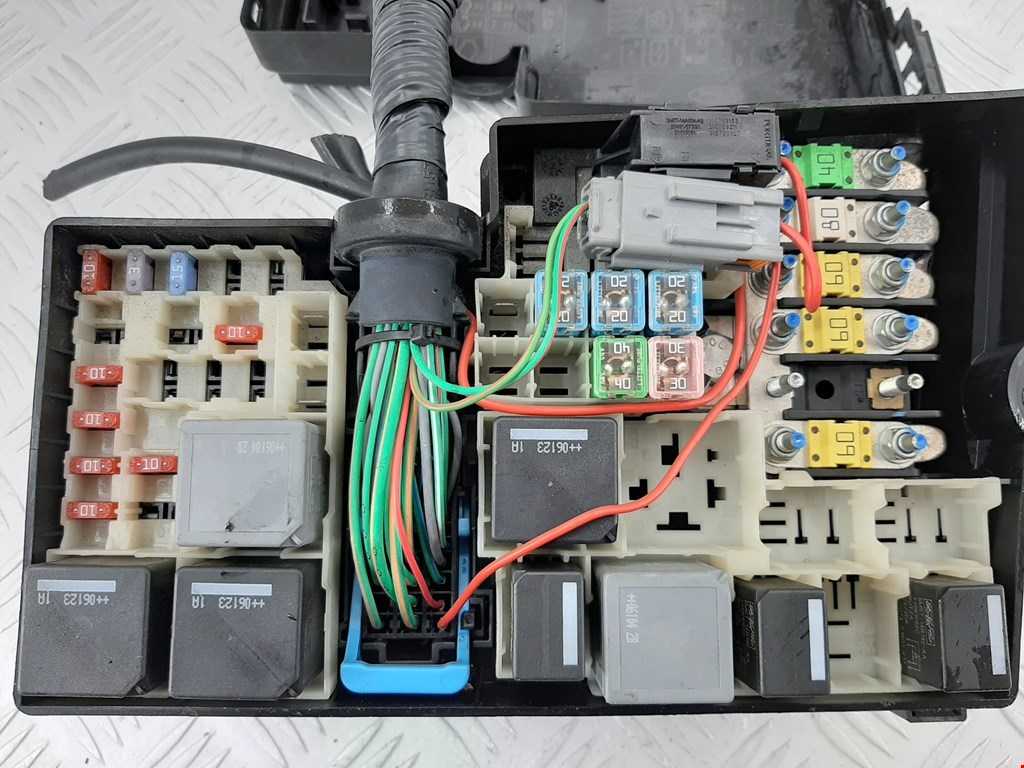

Силовые предохранители под капотом.
Салонный модуль.
Панель вставок подкапотного пространства.
Какой предохранитель за что отвечает
Каждый элемент в автомобиле отвечает за одну или несколько цепей электрооборудования одновременно. Это зависит от номинала плавкой вставки и энергопотребления прибора.
Также есть различие в размере деталей.
Большинство мини предохранителей устанавливаются рядом с микро версиями, что продиктовано экономией места в модуле. Силовые элементы по размеру гораздо больше аналогов – это связано с их мощностью. Для примера, вставки на 80 а, будет крупнее обычных вставок на 10 или 5 Ампер.
Реле различаются конструктивно, но суть работы устройства одинакова. Релюшка R2 и другие модификации включается цепью управления и замыкает контакты цепи агрегата.
Где находится предохранитель прикуривателя
Предохранитель бензонасоса: где находится
Питание цепи топливного насоса устанавливается под номером 56 в салоне. Расположение элементов одинаково для бензиновых и дизельных версий автомобиля.
Релюшка агрегата устанавливается отдельно от монтажной панели.
Предохранитель и реле кондиционера
Для более популярной модификации авто, претерпевшей рестайлинг, вставка муфты компрессора устанавливается внутри салонного отсека № F27.
Переключатели режимов смонтированы на позициях 71 и 85.
Ближний свет
Предохранители для правой и левой фары у моделей 2013 и других годов установлены отдельно от общей цепи. Элементы следует искать возле блока фар. Здесь смонтированы и реле.
Дальний свет
Системы оборудованы единой вставкой F74. Предохранитель ответственен за включение релюшек силовой магистрали.
Звуковой сигнал
Подача питания на клаксон происходит через вставку №20 подкапотного блока. Инструкция по замене дана ниже. Если вкратце нужен пинцет и знание номера элемента. Вытащили и поставили новый.
Стоп-сигналы
Выключатель устанавливается под педалью тормоза. Ответственный за него элемент смонтирован на позиции 21 стандартной панели.
Стартер
Если машина не заводится по причине того, что стартер не крутит, следует первым делом проверить №13. Если реле щелкает, но устройство не крутит маховик, потребуется проверить втягивающее, смонтированное на корпусе агрегата.
Также посмотрите на релейный переключатель – у детали может перегореть силовой контакт.
Генератор
Установка имеет дополнительный регулятор напряжения. Своеобразное реле защищает бортовые цепи и аккумулятор от скачков, вызванных изменением скорости вращения якоря.
При повреждении источника электрического тока, пользователи наиболее часто отдают предпочтение генераторам фирмы Valeo.
Вентилятор охлаждения
Система управления запитана от главного реле. Подача напряжения на переключатели происходит через вставку 35 подкапотного модуля. Релюшки системы охлаждения двигателя активируются от ЭБУ.
Стеклоподъемники
Управление для машин после 2011 года устроено так.
- Элемент 46 отвечает за питание водительской и пассажирской двери.
- Управление переключателями осуществляется от вставок 4 и 5.
- Двери кормовой части авто имеются два предохранителя, 6 – для левого и 7 для правого борта.
Электроусилитель руля
Фокус 3 снабжается электронным усилителем рулевого управления.
система ЭУР смонтирована через элемент F40 внутреннего модуля.
Предохранитель на ГУР
На большинстве модификаций автомобиля гидроусилитель руля как таковой отсутствует. Его работ выполняет электрическая система.
Магнитола
Аналогично обстоят дела с магнитофоном машины. Устройство является частью общей мультимедийной системы и не имеет отдельного предохранителя. За питание модуля ответственна вставка 67.
Если автолюбитель желает установить более производительную магнитолу, ее следует подключать через отдельный модуль напрямую от АКБ.
Стеклоочистители
Плавкий элемент переднего очистителя монтируется под номером 18 в моторном отсеке машины. Дворник кормовой части работает от элемента 42.
Зажигание
Гораздо сложнее устроено. Главное реле питается от предохранителя 78. Отсюда цепь проходит на личинку замка и дальше уходит на пусковые устройства транспортного средства.
Предохранители габаритов
Клавиша включения огней запитана через 23 вставку.
Реле включения ламп активируется элементом №60.
Задний ход
Датчик положения рычага коробки передач не требует дополнительной защиты. Лампа, установленная на корме защищена от предохранитель 76.
Клаксон
Стандартный гудок авто получает напряжение через элемент №20.
Предохранитель омывателя лобового стекла: где находится
В сложной системе питания устройства присутствует одновременно два элемента. Первый — №45 ответственен за подогрев форсунок разбрызгивателя. Это помогает не замерзнуть жидкости во время зимних морозов.
Обмотки моторчика замыкаются после вставки 82 салонного модуля. При этом, система совершенно не затрагивает дворники – очиститель питается отдельно.
Панель приборов
Штатная приборка активируется от элемента 69. Подсветка доски осуществляется от общего предохранителя включения габаритов.
Противотуманные фары
Машина в стоке оборудована только передними противотуманками.
Штатные питаются от №75. Если пользователь хочет установить ПТФ на корме машины, запитать их следует от дополнительных вставок.
Предохранитель АБС
Система ABS имеет 2 вставки. Элемент №7 ответственен за насос давления жидкости. Восьмой предохранитель отвечает за электрический клапан стабилизации.
Замок багажника
Крышка замка багажника открывается через № 83 салонной коробки.
Рулевая рейка
Замок стойки питается от 68 вставки, что обеспечивает невозможность ее отключения.
Подушки безопасности
Имеет защитные элементы в конструкции. Подача энергии для переднего пассажира проходит через вставку 86.
Печка
Автомобиль имеет два отопителя. Мотор основной печки работает от вставки 85. Дополнительная система отопления работает через элемент №17.
Реле бензонасоса: где стоит
Подача питания для топливного насоса выполняется через блок управления двигателем. Система зациклена на 12 элементе штатной бортовой цепи.
На автомобилях с мотором 2,0 литра деталь может монтироваться отдельно.
Реле зарядки
Устройство контроля зарядки АКБ находится возле него в цепи между батареей и генератором.
Реле поворотников
Находятся под приборкой со стороны кресла водителя. Их расположение можно легко определить по характерным щелчкам.
Запасные предохранители
Система оборудована большим количеством дополнительных вставок. Подобный подход к конструкции блока обоснован возможностью подключения дополнительных агрегатов и оборудования.
Как снять и заменить блок предохранителей
Чтобы разобрать основной монтажник под капотом, следует выполнить ряд действий.
- Отключить питание от аккумулятора.
- Снять крышку модуля.
- Используя головку №10 открутить крепление панели к кузову машины.
- Вынуть блок с посадочного места и отключить контактные группы прибора.
- Далее можно вынуть прибор с машины и заменить его.

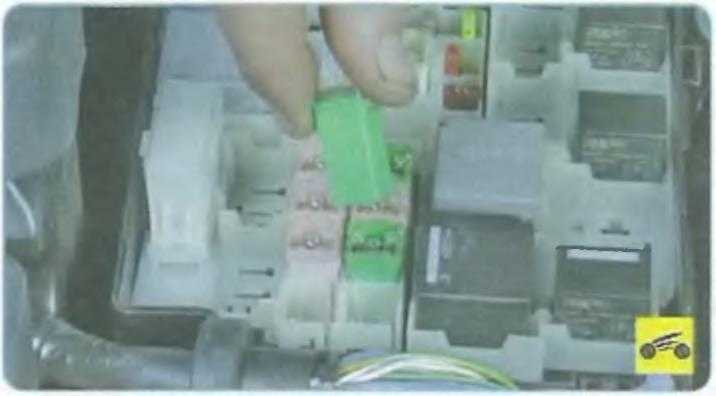

Замена предохранителей Focus 3
Чтобы поменять перегоревший элемент — достаточно открыть крышку модуля, и используя специальный пинцет, вынуть поврежденный элемент из своего гнезда.
Обратный монтаж выполняется в зеркальной последовательности.
Ошибки в ремонте блока
Самыми распространенными являются:
- извлечение вставок руками;
- попытка перепаять плату в бытовых условиях;
- попытка проверить панель без специальных приборов.
Итог
Предохранители Фокуса 3 поколения расположены в удобных местах и легко меняются. Детали обладают достаточной надежностью и выдерживают длительную эксплуатацию.
Оставить отзыв
’10–’18 Форд Фокус 3 Схема предохранителей
16.04.2018 (US:04.16.18), Категория: Ford / Focus
Блок предохранителей в салоне
| № | А | Защищенные компоненты |
| 56 | 20 | Топливный насос |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | 5 | Питание пассивной противоугонной системы |
| 60 | 10 | Лампа внутреннего освещения, модуль левой передней двери, освещение перчаточного ящика, модуль окружающего освещения, люк, OHCSB |
| 61 | 20 | Прикуриватель, задние дополнительные розетки |
| 62 | 5 | Модуль датчика дождя, датчик влажности, электрохромное зеркало заднего вида |
| 63 | 10 | Европа: адаптивный круиз-контроль |
| 64 | — | Не используется |
| 65 | 10 | Разблокировка задней подъемной двери |
| 66 | 20 | Замок двери водителя, двойной замок |
| 67 | 7,5 | SYNC, многофункциональный дисплей, модуль глобальной системы позиционирования (GPS), компас, BVC |
| 68 | 15 | Европа: Замок рулевой колонки |
| 69 | 5 | Комбинация приборов |
| 70 | 20 | Центральный замок |
| 71 | 10 | ’10-’14: Европа: Кондиционер США: Головка управления отоплением (ручной кондиционер), двойная электронная автоматическая регулировка температуры |
| 7,5 | ’14-’18: Кондиционер | |
| 72 | 7,5 | Модуль управления рулевым колесом |
| 73 | 5 | ’10-’13: Оповещатель резервного аккумулятора (сигнализация), OBD II (диагностика бортового компьютера) |
| 7,5 | ’13-’18: Разъем линии передачи данных | |
| 74 | 15 | Европа: Дальний свет США: ’10-’14: Ближний свет ’14-’18: Дальний свет |
| 75 | 15 | Передние противотуманные фары |
| 76 | 10 | Фонарь заднего хода |
| 77 | 20 | Насос омывателя переднего и заднего стекол |
| 78 | 5 | Замок зажигания, кнопочный выключатель зажигания, автомобильный модуль без ключа (EU: ’15-’18) |
| 79 | 15 | Выключатель аварийной сигнализации, аудиоблок, навигационная система, DVD-плеер, кнопка блокировки дверей |
| 80 | 20 | Люк, солнцезащитная шторка с электроприводом |
| 81 | 5 | Датчик движения в салоне, радиоприемник |
| 82 | 20 | Масса насоса омывателя |
| 83 | 20 | Масса центрального замка |
| 84 | 20 | Замок двери водителя и масса двойного замка |
| 85 | 7,5 | Индикатор деактивации подушки безопасности пассажира (PADI), выключатель обогревателя переднего сиденья, модуль обогрева (ручной кондиционер), датчик качества воздуха, радио, датчик температуры и влажности в салоне, контроль качества напряжения, передняя камера помощи при парковке, люк, PTC обогреватель, стояночный обогреватель |
| 86 | 10 | Система пассивной безопасности, система классификации пассажиров, индикатор отключения подушки безопасности пассажира, модуль отопителя кондиционера с ручным управлением |
| 87 | 15 | ’14-’18: Рулевое колесо с подогревом |
| 88 | 25 | Европа: ’14-’18: Модуль качества напряжения |
| 89 | — | Не используется |
Блок предохранителей в моторном отсеке
| № | А | Защищенные компоненты |
| 7 | 40 | Антиблокировочная система тормозов, электронная программа стабилизации. |
| 8 | 30 | Электронная программа стабилизации |
| 9 | 30 | Европа: ’10-’14: Обогрев заднего стекла США: Обогрев заднего стекла |
| 40 | Европа: ’14-’18: Блок предохранителей в багажном отделении | |
| 10 | 40 | Вентилятор отопителя |
| 11 | 30 | Европа: ’10-’14: Модуль качества напряжения ’14-’18: Модуль старт-стоп США: ’14-’18: Модуль старт-стоп |
| 12 | 30 | Реле модуля управления силовым агрегатом, реле рециркуляции отработавших газов |
| 13 | 30 | Реле стартера |
| 14 | 40 | Европа: Обогрев ветрового стекла (правая сторона) |
| 25 | США: Задний электростеклоподъемник (без блока управления дверью) | |
| 15 | 25 | 1. 0L EcoBoost: Вентилятор охлаждения США: Модуль управления коробкой передач Европа: ’14-’18: Модуль управления коробкой передач |
| 16 | 40 | Европа: Обогрев ветрового стекла (левая сторона) |
| 20 | США: ’18: Датчик контроля аккумулятора | |
| 17 | 20 | Европа: Дополнительный обогреватель |
| 18 | 20 | Стеклоочистители |
| 19 | 5 | Антиблокировочная система тормозов, модуль электронной системы курсовой устойчивости |
| 20 | 15 | Звуковой сигнал |
| 21 | 5 | Выключатель стоп-сигнала |
| 22 | 15 | Система контроля батареи |
| 5 | США: ’18: Модуль управления системой помощи при парковке | |
| 23 | 5 | Катушки реле, модуль переключателя управления освещением |
| 24 | 20 | Европа: ’10-’14: Задняя розетка |
| 5 | США: ’16-’18: Обогрев правого ветрового стекла | |
| 25 | 10 | США: Наружные зеркала Европа: ’10-’14: Наружные зеркала |
| 26 | 15 | Модуль управления коробкой передач |
| 25 | Европа: ’14-’18: Модуль управления коробкой передач — 6-ступенчатая автоматическая коробка передач | |
| 20 | 1,0 л EcoBoost: Модуль управления коробкой передач | |
| 27 | 15 | Муфта кондиционера |
| 28 | 5 | США: ’10-’14: Питание топливного реле массового расхода воздуха ’18: Камера заднего вида Европа: ’10-’14: Радар переднего обзора |
| 10 | Европа: ’14-’18: Камера заднего вида, система предупреждения о столкновении | |
| 29 | 20 | Европа: Омыватель фар |
| 10 | USA: ’14-’18: Стоп-старт для камеры заднего вида, система информирования о слепых зонах | |
| 30 | 5 | Модуль управления двигателем |
| 31 | 15 | Европа: ’10-’14: Вентилятор интеркулера (1,6 л Duratorq TDCi) |
| 5 | США: ’18: Дополнительная задержка | |
| 32 | 10 | Клапан рециркуляции отработавших газов, вихревые регулирующие клапаны, датчик HEGO (управление двигателем), реле модуля вентилятора системы охлаждения |
| 33 | 10 | Катушки зажигания |
| 15 | Модуль управления силовым агрегатом, катушки зажигания, датчик массового расхода воздуха (2. 0 GDI) | |
| 34 | 10 | Европа: Форсунки США: ’14-’17: Работа на водяном насосе, регулируемые клапаны, клапан продувки адсорбера регулирующий клапан, компрессор кондиционера, масляный насос, гидрораспределитель турбонагнетателя с регулируемыми лопастями, регулируемый впускной клапан, регулируемый компрессор с внешним управлением |
| 35 | 5 | США: ’10-’14: активная заслонка решетки |
| 15 | Европа: ’10-’14: Подогрев дизельного фильтра, активные жалюзи решетки радиатора | |
| 10 | USA: ’14-’18: Датчик положения коленчатого вала, универсальный датчик кислорода с подогревом отработавших газов, клапан продувки адсорбера | |
| 15 | Европа: ’14-’18: Датчик воды в топливе, модуль управления силовым агрегатом, катушки зажигания | |
| 36 | 10 | ’10-’14: Блок управления силовым агрегатом |
| 5 | ’14-’18: Активная шторка решетки радиатора | |
| 37 | 5 | Европа: ’10-’14: ABS |
| 15 | США: ’14-’18: Дневные ходовые огни, блок управления фарами | |
| 20 | Европа: ’14-’18: Дополнительная розетка на приборной панели | |
| 38 | 15 | Модуль управления двигателем, модуль управления коробкой передач |
| 39 | 5 | Модуль управления фарами |
| 15 | США: ’16-’18: Сиденье водителя с подогревом | |
| 40 | 5 | Электронный усилитель рулевого управления |
| 41 | 20 | Блок управления кузовом |
| 42 | 15 | США: Электродвигатель очистителя заднего стекла Европа: ’10-’14: Электродвигатель очистителя заднего стекла |
| 43 | 15 | Корректор фар, блок адаптивного переднего освещения |
| 44 | 5 | Европа: радар переднего обзора (FLR), модуль переднего обзора, модуль адаптивного круиз-контроля |
| 45 | 10 | Европа: Форсунки омывателя ветрового стекла с подогревом |
| 15 | США: ’16-’18: Обогрев пассажирского сиденья | |
| 46 | 25 | Европа: ’10-’14: Электростеклоподъемники (передние) ’14-’18: Вентилятор охлаждения США: Электростеклоподъемники (передние) |
| 47 | 7,5 | Европа: ’10-’14: Обогрев наружных зеркал США: Обогрев наружных зеркал |
| 48 | 15 | Европа: Испаритель сажевого фильтра |
| 5 | США: ’10-’13: Наружные зеркала с электроприводом (без блока управления дверью) | |
| Реле | ||
| Р1 | Вентилятор интеркулера | |
| Р2 | Звуковой сигнал | |
| Р3 | Европа: Испаритель сажевого фильтра США: ’14-’18: Реле обогрева ветрового стекла | |
| Р4 | – | |
| Р5 | Задний стеклоочиститель | |
| Р6 | Европа: Вентилятор охлаждения | |
| Р7 | Европа: Обогрев ветрового стекла США: ’18: Дополнительная задержка | |
| Р8 | Европа: Вентилятор охлаждения США: ’14-’18: Дополнительная задержка | |
| Р9 | Европа: Омыватель фар | |
| Р10 | Европа: Вентилятор охлаждения США: Стартер | |
| Р11 | Муфта кондиционера | |
| Р12 | Вентилятор охлаждения | |
| Р13 | Двигатель вентилятора | |
| Р14 | Модуль управления двигателем | |
| Р15 | Европа: стартер США: обогреватель заднего стекла | |
| Р16 | Зажигание | |
Блок предохранителей в багажном отделении
| № | А | Защищенные компоненты |
| 1 | 5 | ’14-’17: Катушки реле |
| 2 | 10 | ’10-’14: Бесключевой модуль автомобиля |
| 3 | 5 | Дверные ручки автомобиля без ключа |
| 4 | 25 | Дверной модуль (левый передний) (электростеклоподъемники, центральный замок, наружное зеркало с электроприводом складывания, наружное зеркало с подогревом) |
| 5 | 25 | Дверной модуль (правый передний) (стеклоподъемники, центральный замок, наружное зеркало с электроприводом складывания, наружное зеркало с подогревом) |
| 6 | 25 | Дверной модуль (задний левый) (стеклоподъемники) |
| 7 | 25 | Дверной модуль (задний правый) (электростеклоподъемники) |
| 8 | 10 | Европа: Противоугонная сигнализация |
| 9 | 25 | Сиденье водителя с электроприводом |
| 10 | 25 | Европа: ’14-’18: Электростеклоподъемники США: ’14-’18: Аудиоусилитель |
| 11 | 5 | США: ’14-’18: Удаленный вход без ключа |
| 25 | Европа: пассажирское сиденье | |
| 12 | 10 | Европа: ’10-’14: Модуль кондиционирования воздуха (с модулем качества напряжения) |
| 13 | 5 | Европа: ’10-’14: Комбинация приборов (с модулем контроля качества напряжения) |
| 14 | 7,5 | Европа: ’10-’14: Многофункциональный дисплей, модуль GPS (с модулем измерения напряжения) |
| 15 | 15 | Европа: ’10-’14: Аудиоблок, панель управления аудиоблоком (с модулем проверки качества напряжения) |
| 16 | — | — |
| 17 | — | — |
| 18 | — | — |
| 19 | — | — |
| 20 | — | — |
| 21 | — | — |
| 22 | — | — |
| 23 | 25 | США: ’11-’13: Аудиоусилитель |
| 24 | 30 | Европа: ’14-’18: Обогрев заднего стекла |
| 25 | 20 | Европа: ’14-’18: Дополнительные розетки в багажном отделении |
| 26 | 40 | Европа: ’10-’14: Аксессуары, модуль прицепа |
| 27 | — | — |
| 28 | 40 | Европа: ’14-’18: Модуль прицепа |
| 29 | 5 | Монитор слепых зон, система контроля полосы движения, активная городская остановка, камера заднего вида |
| 30 | 5 | Модуль помощи при парковке |
| 31 | — | — |
| 32 | — | — |
| 33 | 15 | Европа: ’14-’18: Реле стеклоочистителя заднего стекла |
| 34 | 15 | Сиденье водителя с подогревом |
| 35 | 15 | Сиденье переднего пассажира с подогревом |
| 36 | — | — |
| 37 | 5 | ’10-’13: Люк с электроприводом |
| 38 | — | — |
| 39 | — | — |
| 40 | — | — |
| 41 | 5 | Европа: ’14-’18: Выдвижной буксировочный шар |
| 42 | — | — |
| 43 | — | — |
| 44 | 10 | Европа: ’14-’18: Наружные зеркала с электроприводом |
| 45 | 7,5 | Европа: ’14-’18: Обогрев наружных зеркал |
| 46 | 5 | Европа: ’10-’14: Система контроля слепых зон, система контроля полосы движения, камера заднего вида (с модулем старт-стоп) |
| Реле | ||
| Р1 | Замок зажигания | |
| Р2 | Европа: Обогрев заднего стекла | |
| Р3 | Европа: Стеклоочиститель заднего стекла | |
| Р4 | – | |
| Р5 | Европа: сирена противоугонной сигнализации | |
| Р6 | Европа: задержка включения вспомогательного оборудования | |
Схема блока предохранителей Ford Focus Sedan, Hatchback, Wagon/Estate, двигатель: 1.
0L, 1.5L, 1.6L, 2.0L, 2.3L (Mk3; 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 )
Схема блока предохранителей Ford Focus Electric (2012-2018)
Объявление vertisements
В данной статье мы рассмотрим Ford Focus Electric на базе Focus Mark III, выпускавшийся с 2012 по 2018 год. найти схемы блока предохранителей Форд Фокус 2012, 2013, 2016, 2017 и 2018 , получить информацию о расположении панелей предохранителей внутри автомобиля и узнать о назначении каждого предохранителя (схема расположения предохранителей) и реле.
См. также Ford Focus:
Предохранитель прикуривателя (розетка) — это предохранитель №61 (гнездо переднего прикуривателя, задние вспомогательные точки питания) в блоке предохранителей панели приборов.
Содержание
Расположение блока предохранителей
Салон
Панель предохранителей расположена с правой стороны под перчаточным ящиком.
Моторный отсек
Распределительная коробка расположена в моторном отсеке.
Блок предварительных предохранителей
Он расположен в отсеке электродвигателя на передней части блока 12-вольтовой аккумуляторной батареи. Он подключен к положительной клемме 12-вольтовой батареи.
Багажное отделениеПанель предохранителей расположена в багажном отделении за левой нишей колеса.
Схемы блока предохранителей
Объявление vertisements
2012, 2013
Салон
Назначение предохранителей в салоне (2012, 2013)
| № | Номинальный ток | Защищенные компоненты |
|---|---|---|
| 56 | 20А | Не используется (запасной) |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | 5A | Пассивный противоугонный приемопередатчик |
| 60 | 10A | Освещение салона, блок переключателей двери водителя, освещение перчаточного ящика, блок переключателей на потолочной консоли |
| 61 | 20A | Прикуриватель, розетка |
| 62 | 5A | Модуль датчика дождя |
| 63 | — | Не используется |
| 64 | — | Не используется |
| 65 | 10А | Разблокировка задней поднимающейся двери |
| 66 | 20А | Не используется (запасной) |
| 67 | 7,5 A | SYNC®, многофункциональный дисплей, модуль системы глобального позиционирования, компас |
| 68 | — | Не используется |
| 69 | 5A | Комбинация приборов |
| 70 | 20A | Питание центрального замка и разблокировки |
| 71 | 10A | Климат-контроль |
| 72 | 7. 5A | Модуль рулевого колеса |
| 73 | 5A | Разъем канала передачи данных |
| 74 | 15A | Питание фар ближнего света |
| 75 | 15А | Не используется (запасной) |
| 76 | 10A | Питание фонарей заднего хода, Электрохроматическое зеркало заднего вида |
| 77 | 20A | Питание лобового и заднего омывателей |
| 78 | 5A | Замок зажигания, кнопка пуска |
| 79 | 15A | Радио, выключатель аварийной световой сигнализации, выключатель дверного замка, электронная отделочная панель |
| 80 | 20А | Не используется (запасной) |
| 81 | 5A | Радиоприемник |
| 82 | 20А | Реле омывателя ветрового и заднего стекла |
| 83 | 20А | Центральный замок |
| 84 | 20A | Блок питания, двойной замок |
| 85 | 7,5 А | Выключатель обогревателя переднего сиденья |
| 86 | 10A | Модуль подушки безопасности, датчик классификации пассажиров, индикатор деактивации подушки безопасности пассажира |
| 87 | — | Не используется |
| 88 | — | Не используется |
| 89 | — | Не используется |
Моторный отсек
Объявление vertisements
Назначение предохранителей в распределительной коробке (2012, 2013)
| № | Номинальный ток | Защищенные цепи |
|---|---|---|
| Ф1 | — | Не используется |
| F2 | — | Не используется |
| F3 | — | Не используется |
| F4 | — | Не используется |
| F5 | — | Не используется |
| F6 | — | Не используется |
| F7 | 40A** | Насос антиблокировочной системы тормозов |
| F8 | 30А** | Клапан антиблокировочной системы тормозов |
| F9 | — | Не используется |
| F10 | 40A** | Двигатель вентилятора отопителя, датчик температуры |
| F11 | 40A** | Вакуумный насос |
| F12 | 40A** | Предохранитель реле управления двигателем |
| F13 | 40A** | Бортовое зарядное устройство |
| F14 | 40А** | Нагревательный элемент 1 |
| F15 | — | Не используется |
| F16 | 40A** | Нагревательный элемент 2 |
| F17 | — | Не используется |
| F18 | 20A** | Двигатель переднего стеклоочистителя |
| F19 | 5A* | Модуль управления антиблокировочной системой тормозов |
| F20 | 15 А* | Звуковой сигнал |
| F21 | 5A* | Выключатель стоп-сигнала |
| F22 | 15 A* | Датчик контроля батареи |
| F23 | 5A* | Катушки реле |
| F24 | 5A* | Модуль выключателя освещения |
| F25 | — | Не используется |
| F26 | 10 А* | Модуль управления силовым агрегатом (PCM) |
| Ф27 | 15 A* | Световое кольцо порта зарядного устройства |
| F28 | 5A* | Монитор вакуумного насоса |
| F29 | — | Не используется |
| F30 | 5A* | Модуль управления коробкой передач |
| F31 | 10 A* | Интеллектуальный разъем канала передачи данных; Диагностический разъем |
| F32 | 10 A* | Перепускные клапаны компрессора, клапаны охлаждающей жидкости, реле электронного блока управления вентилятором |
| F33 | 10 A* | PCM (обратная связь PSR), соленоид компрессора кондиционера |
| F34 | 15 A* | PCM (контактор), электронный блок управления аккумулятором (PSR) |
| F35 | — | Не используется |
| F36 | 20 A* | Насосы охлаждающей жидкости |
| F37 | 5A* | Автомобильный динамик для пешеходов |
| F38 | 15 A* | PCM (электронный блок управления KL15) |
| F39 | 5A* | Не используется (запасной) |
| F40 | 5A* | Электронный усилитель рулевого управления |
| F41 | 20A* | Блок управления кузовным оборудованием (BCM) |
| F42 | 15 А* | Задний стеклоочиститель |
| F43 | 15 A* | Не используется (запасной) |
| F44 | — | Не используется |
| F45 | — | Не используется |
| F46 | — | Не используется |
| F47 | 5A* | Датчик температуры в салоне автомобиля |
| F48 | 5A* | Механическое реле |
| R1 | — | Не используется |
| R2 | Микрореле | Реле звукового сигнала |
| R3 | — | Не используется |
| R4 | Микрореле | Контакторное реле |
| R5 | — | Не используется |
| R6 | — | Не используется |
| R7 | Силовое реле | Нагревательный элемент 3 |
| R8 | Силовое реле | Нагревательный элемент 1 и 2 |
| R9 | — | Не используется |
| R10 | Мини-реле | Вакуумный насос ABS (полупроводниковое реле) |
| R11 | — | Не используется |
| R12 | Реле питания | Реле электронного модуля управления вентилятором (EFCM) |
| R13 | Мини-реле | Реле вентилятора отопителя |
| R14 | Мини-реле | Реле управления двигателем |
| R15 | Силовое реле | Механическое реле |
| R16 | Силовое реле | Зажигание 15 |
| * Мини-предохранители ** Патронные предохранители |
Объявление vertisements
Багажное отделение
Назначение предохранителей в багажнике (2012, 2013)
| № | Номинал | Защищенные компоненты |
|---|---|---|
| F1 | 5A | Блок управления телематики |
| F2 | 10A | Автомобильный модуль без ключа |
| F3 | 5A | Дверные ручки без ключа |
| F4 | 25A | Блок управления двери — передняя левая |
| F5 | 25A | Блок управления двери — передний правый |
| F6 | 25A | Блок управления задней левой двери |
| F7 | 25A | Блок управления задней правой двери |
| F8 | — | Не используется |
| F9 | 25A | Мотор сиденья водителя |
| F10 | 25A | Обогрев заднего стекла |
| F11 | 5A | Электронный блок управления аккумуляторной батареи |
| F12 | — | Не используется |
| F13 | — | Не используется |
| F14 | — | Не используется |
| F15 | — | Не используется |
| F16 | — | Не используется |
| F17 | — | Не используется |
| F18 | — | Не используется |
| Ф19 | — | Не используется |
| F20 | — | Не используется |
| F21 | — | Не используется |
| F22 | — | Не используется |
| F23 | — | Не используется |
| F24 | — | Не используется |
| F25 | — | Не используется |
| Ф26 | — | Не используется |
| F27 | — | Не используется |
| F28 | — | Не используется |
| F29 | 5A | Камера помощи при парковке |
| F30 | 5A | Модуль помощи при парковке |
| F31 | — | Не используется |
| F32 | — | Не используется |
| Ф33 | — | Не используется |
| F34 | 15A | Обогрев сиденья водителя |
| F35 | 15А | Подогрев пассажирского сиденья |
| F36 | — | Не используется |
| F37 | — | Не используется |
| F38 | — | Не используется |
| F39 | — | Не используется |
| Ф40 | — | Не используется |
| F41 | — | Не используется |
| F42 | — | Не используется |
| F43 | — | Не используется |
| F44 | — | Не используется |
| F45 | — | Не используется |
| F46 | — | Не используется |
| R1 | — | Задний 15 реле |
| R2 | — | Реле обогрева заднего стекла |
| R3 | — | Реле заднего стеклоочистителя |
| R4 | — | Не используется |
| R5 | — | Не используется |
| R6 | — | Не используется |
2016
Объявление vertisements
Салон
Назначение предохранителей в салоне (2016)
| № | Номинальный ток | Защищенные цепи |
|---|---|---|
| F56 | — | Не используется. |
| F57 | — | Не используется. |
| F58 | — | Не используется. |
| F59 | — | Не используется. |
| F60 | 10A | Внутреннее освещение. Блок переключателей двери водителя. Лампа вещевого ящика. Лампа окружающего освещения. |
| F61 | 20A | Гнездо переднего прикуривателя. Задние дополнительные точки питания. |
| F62 | — | Не используется. |
| F63 | — | Не используется. |
| F64 | — | Не используется. |
| F65 | 10A | Замок крышки багажника. |
| F66 | — | Не используется. |
| F67 | 7,5 A | Датчик глобального позиционирования. СИНХР. |
| F68 | — | Не используется. |
| F69 | 5A | Комбинация приборов. |
| F70 | — | Не используется. |
| F71 | 7,5 А | Кондиционер. |
| F72 | 7,5 А | Блок управления на рулевом колесе. |
| F73 | 7,5 A | Интеллектуальный модуль передачи данных. |
| F74 | 15A | Фара дальнего света. |
| F75 | — | Не используется. |
| F76 | 10А | Фонарь заднего хода. |
| F77 | 20А | Насос омывателя. |
| F78 | 5A | Кнопочный выключатель зажигания. Автомобильный модуль без ключа (поставляется). |
| F79 | 15A | Аудиоблок. Переключатель аварийной сигнализации. |
| F80 | — | Не используется. |
| F81 | 5A | Радиочастотный приемник. |
| F82 | 20A | Предохранитель массы (питание реле насоса переднего омывателя). Предохранитель массы (питание реле насоса заднего омывателя). |
| F83 | 20A | Предохранитель массы (питание центрального замка). Предохранитель массы (питание центральной разблокировки). |
| F84 | 20A | Предохранитель массы (питание реле разблокировки двери водителя). Предохранитель массы (питание реле центрального/двойного замка). Заземляющий предохранитель (питание реле отключения). |
| F85 | 7,5 А | Выключатель обогрева сидений. |
| F86 | 10A | Удерживающая система. Выключатель подушки безопасности пассажира. Датчик веса пассажира. |
| F87 | — | Не используется. |
| F88 | — | Не используется. |
| F89 | — | Не используется. |
Моторный отсек
Объявление vertisements
Назначение предохранителей в распределительной коробке (2016 г.)
| № | Номинальный ток | Защищенные цепи |
|---|---|---|
| F7 | 40А | Антиблокировочная система тормозов. Контроль устойчивости (KL30V). |
| F8 | 30А | Антиблокировочная тормозная система. Контроль устойчивости (KL30P). |
| F9 | — | Не используется. |
| F10 | 40A | Модуль двигателя вентилятора. |
| F11 | 40A | Вакуумный тормозной насос. |
| F12 | 40A | Реле управления электродвигателем. |
| F13 | 40A | Модуль управления зарядкой аккумулятора. |
| F14 | 40A | Нагреватель охлаждающей жидкости один. |
| F15 | 30A | Кузовной блок управления (поставка KL30C). |
| F16 | 40A | Нагреватель охлаждающей жидкости два. |
| F17 | — | Не используется. |
| F18 | 20A | Стеклоочиститель. |
| F19 | 5A | Антиблокировочная тормозная система. Контроль устойчивости (KL15). |
| F20 | 15 А | Звуковой сигнал. |
| F21 | 5A | Выключатель стоп-сигнала. |
| F22 | 15 A | Система контроля аккумуляторной батареи. |
| F23 | 5A | Катушки реле. |
| F24 | 5A | Модуль переключателя управления освещением. |
| F25 | — | Не используется. |
| Ф26 | 10A | Модуль управления силовым агрегатом. |
| F27 | 15 A | Кольцо индикатора зарядного порта. |
| F28 | 5A | Монитор вакуумного насоса. |
| F29 | — | Не используется. |
| F30 | 5A | Модуль управления коробкой передач (питание 12 В). |
| F31 | 10A | Интеллектуальный канал передачи данных/бортовой диагностический разъем. |
| F32 | 10A | Клапан охлаждающей жидкости. Соленоид кондиционера. Соленоид чиллера. |
| F33 | 10A | Модуль управления силовым агрегатом. Обратная связь PSR компрессора кондиционера. |
| F34 | 15 А | Высоковольтная батарея. |
| F35 | — | Не используется. |
| F36 | 20A | Насос охлаждающей жидкости. |
| Ф37 | 5A | Звуковой сигнал автомобиля для пешеходов. |
| F38 | 15 А | Модуль управления силовым агрегатом (поставка KL15). |
| F39 | 15 A | Обогрев сиденья водителя. |
| F40 | 5A | Электронный усилитель рулевого управления. |
| F41 | 20A | Кузовной блок управления (поставка KL15). |
| F42 | 15А | Электродвигатель заднего стеклоочистителя. |
| F43 | 15A | Дневной ходовой огонь. |
| F44 | — | Не используется. |
| F45 | 15A | Обогрев сиденья пассажира. |
| F46 | — | Не используется. |
| F47 | — | Не используется. |
| F48 | 5A | Катушка механического реле. |
| Реле | ||
| R1 | — | Не используется. |
| R2 | Микрореле | Звуковой сигнал. |
| R3 | — | Не используется. |
| R4 | Микрореле | Высоковольтная батарея. Модуль управления двигателем (контактор). |
| R5 | — | Не используется. |
| R6 | — | Не используется. |
| R7 | Силовое реле | Третий нагревательный элемент охлаждающей жидкости. |
| R8 | Силовое реле | Первый и второй элементы нагревателя охлаждающей жидкости. |
| R9 | — | Не используется. |
| R10 | Мини-реле | Тормозной вакуумный насос. |
| R11 | — | Не используется. |
| R12 | Силовое реле | Электронный блок управления вентилятором. |
| R13 | Мини-реле | Двигатель вентилятора. |
| R14 | Мини-реле | Управление электродвигателем. |
| R15 | Силовое реле | Механическое реле тормозного вакуумного насоса. |
| R16 | Силовое реле | Зажигание. |
Назначение предохранителей в блоке предохранителей
| № | Номинальный ток | Защищенные цепи |
|---|---|---|
| F1 | 80A | Электронный усилитель рулевого управления. |
| F2 | 150A | Преобразователь постоянного тока в постоянный. |
| F3 | 100A | Распределительная коробка. |
| F4 | 50A | Кузовной блок управления (поставка KL30A). |
| F5 | 70A | Первый и второй элемент охлаждающей жидкости высоковольтной батареи. |
| F6 | 70A | Блок предохранителей в багажном отделении. |
| F7 | — | Не используется. |
| F8 | 50A | Модуль управления электровентилятором. |
| F9 | 50A | Кузовной блок управления (поставка KL30B). |
| F10 | 40A | Третий элемент охлаждающей жидкости высоковольтной батареи. |
Объявление vertisements
Багажное отделение
Назначение предохранителей в багажнике (2016)
| № | Номинальный ток | Защищенные цепи |
|---|---|---|
| F1 | 5A | Модуль паспорта мобильного телефона. |
| F2 | — | Не используется. |
| F3 | 5A | Дверные ручки без ключа. |
| F4 | 25A | Стеклоподъемник передний (левый). Центральный замок (передний левый). Обогрев наружного зеркала (левого). |
| F5 | 25 А | Передний электростеклоподъемник (правый). Центральный замок (передний правый). Обогрев наружного зеркала заднего вида (правого). |
| F6 | 25 A | Модуль задней левой двери (поставка KL30). |
| F7 | 25A | Модуль задней правой двери (поставка KL30). |
| F8 | 5А | Реле зажигания. |
| F9 | 25 A | Сиденье водителя с электроприводом. |
| F10 | 25 A | Обогрев заднего стекла. |
| F11 | 5A | Высоковольтная батарея (12 В B+). |
| F12 | — | Не используется. |
| F13 | — | Не используется. |
| F14 | — | Не используется. |
| F15 | — | Не используется. |
| F16 | — | Не используется. |
| F17 | — | Не используется. |
| F18 | — | Не используется. |
| F19 | — | Не используется. |
| F20 | — | Не используется. |
| F21 | — | Не используется. |
| F22 | — | Не используется. |
| F23 | — | Не используется. |
| F24 | — | Не используется. |
| F25 | — | Не используется. |
| F26 | — | Не используется. |
| F27 | — | Не используется. |
| F28 | — | Не используется. |
| F29 | 5A | Камера заднего вида. |
| F30 | 5A | Модуль помощи при парковке. |
| F31 | — | Не используется. |
| F32 | — | Не используется. |
| F33 | — | Не используется. |
| F34 | — | Не используется. |
| F35 | — | Не используется. |
| F36 | — | Не используется. |
| F37 | — | Не используется. |
| F38 | — | Не используется. |
| F39 | — | Не используется. |
| F40 | — | Не используется. |
| F41 | — | Не используется. |
| F42 | — | Не используется. |
| F43 | — | Не используется. |
| F44 | — | Не используется. |
| F45 | — | Не используется. |
| F46 | — | Не используется. |
| Реле | ||
| R1 | Силовое реле | Задний KL15E. |
| R2 | Мини-реле | Обогрев заднего стекла. |
| R3 | Микрореле | Стеклоочиститель заднего стекла. |
| R4 | — | Не используется. |
| R5 | — | Не используется. |
| R6 | — | Не используется. |
2017, 2018
Объявление vertisements
Салон
Назначение предохранителей в салоне (2017, 2018)
| № | Номинальный ток | Защищенный компонент |
|---|---|---|
| F56 | 20A | Не используется (запасной). |
| F57 | — | Не используется. |
| F58 | — | Не используется. |
| F59 | 5A | Не используется (запасной). |
| F60 | 10A | Внутреннее освещение. Блок переключателей двери водителя. Лампа вещевого ящика. Лампа окружающего освещения. |
| F61 | 20A | Гнездо переднего прикуривателя. Задние дополнительные точки питания. |
| F62 | 5A | Не используется (запасной). |
| F63 | — | Не используется. |
| F64 | — | Не используется. |
| F65 | 10A | Замок крышки багажника. |
| F66 | 20A | Не используется (запасной). |
| F67 | 7,5 A | Датчик глобального позиционирования. модуль синхронизации. |
| F68 | — | Не используется. |
| F69 | 5A | Комбинация приборов. |
| F70 | 20A | Не используется (запасной). |
| F71 | 7,5 А | Кондиционер. |
| F72 | 7,5 А | Блок управления на рулевом колесе. |
| F73 | 7,5 A | Интеллектуальный модуль передачи данных. |
| F74 | 15A | Фара дальнего света. |
| F75 | 15A | Не используется (запасной). |
| F76 | 10А | Фонарь заднего хода. |
| F77 | 20А | Насос омывателя. |
| F78 | 5A | Кнопочный выключатель зажигания. Автомобильный модуль без ключа (поставляется). |
| F79 | 15A | Аудиоблок. Переключатель аварийной сигнализации. |
| F80 | 20A | Не используется (запасной). |
| F81 | 5A | Радиочастотный приемник. |
| F82 | 20A | Предохранитель массы (питание реле насоса переднего омывателя). Предохранитель массы (питание реле насоса заднего омывателя). |
| F83 | 20A | Предохранитель массы (питание центрального замка). Предохранитель массы (питание центральной разблокировки). |
| F84 | 20A | Предохранитель массы (питание реле разблокировки двери водителя). Предохранитель массы (питание реле центрального/двойного замка). Заземляющий предохранитель (питание реле отключения). |
| F85 | 7,5 А | Обогрев сидений (чувство зажигания). |
| F86 | 10A | Удерживающая система. Выключатель подушки безопасности пассажира. Датчик веса пассажира. |
| F87 | 15A | Не используется (запасной). |
| F88 | — | Не используется. |
| F89 | — | Не используется. |
Моторный отсек
Объявление vertisements
Назначение предохранителей в распределительной коробке (2017, 2018)
| № | Номинальный ток | Защищенный компонент |
|---|---|---|
| F7 | 40А | Антиблокировочная система тормозов. Контроль устойчивости (KL30V). |
| F8 | 30А | Антиблокировочная тормозная система. Контроль устойчивости (KL30P). |
| F9 | — | Не используется. |
| F10 | 40A | Модуль двигателя вентилятора. |
| F11 | 40A | Реле вакуумного насоса тормозов. |
| F12 | 40A | Реле управления электродвигателем. |
| F13 | 40A | Модуль управления зарядкой аккумулятора. |
| F14 | 40A | Нагреватель охлаждающей жидкости один. |
| F15 | 30A | Кузовной блок управления (поставка KL30C). |
| F16 | 40A | Нагреватель охлаждающей жидкости два. |
| F17 | — | Не используется. |
| F18 | 20A | Стеклоочиститель. |
| F19 | 5A | Антиблокировочная тормозная система. Контроль устойчивости (KL15). |
| F20 | 15 А | Звуковой сигнал. |
| F21 | 5A | Выключатель стоп-сигнала. |
| F22 | 15 A | Система контроля аккумуляторной батареи. |
| F23 | 5A | Катушки реле. |
| F24 | 5A | Модуль переключателя управления освещением. |
| F25 | — | Не используется. |
| Ф26 | 10A | Модуль управления силовым агрегатом. |
| F27 | 15 A | Кольцо индикатора зарядного порта. |
| F28 | 5A | Монитор вакуумного насоса. |
| F29 | — | Не используется. |
| F30 | 5A | Модуль управления коробкой передач (питание 12 В). |
| F31 | 10A | Интеллектуальный канал передачи данных/бортовой диагностический разъем. |
| F32 | 10A | Клапан охлаждающей жидкости. Соленоид кондиционера. Соленоид чиллера. |
| F33 | 10A | Модуль управления силовым агрегатом. Обратная связь PSR компрессора кондиционера. |
| F34 | 15 А | Высоковольтная батарея. |
| F35 | 5A | Контроллер связи электромобиля. |
| F36 | 20A | Насос охлаждающей жидкости. |
| F37 | 5A | Автомобильный звуковой сигнал для пешеходов. |
| F38 | 15 А | Модуль управления силовым агрегатом (поставка KL15). |
| F39 | — | Не используется. |
| F40 | 5A | Электронный усилитель рулевого управления. |
| F41 | 20A | Кузовной блок управления (поставка KL15). |
| Ф42 | 15A | Двигатель заднего стеклоочистителя. |
| F43 | 15A | Дневной ходовой огонь. |
| F44 | — | Не используется. |
| F45 | — | Не используется. |
| F46 | — | Не используется. |
| F47 | — | Не используется. |
| F48 | 5A | Катушка механического реле. |
| Реле | ||
| R1 | Не используется. | |
| R2 | Звуковой сигнал. | |
| R3 | Не используется. | |
| R4 | Высоковольтная батарея. Модуль управления двигателем (контактор). | |
| R5 | Не используется. | |
| R6 | Не используется. | |
| R7 | Третий нагревательный элемент охлаждающей жидкости. | |
| R8 | Первый и второй элементы нагревателя охлаждающей жидкости. | |
| R9 | Не используется. | |
| R10 | Тормозной вакуумный насос. | |
| R11 | Не используется. | |
| R12 | Электронный блок управления вентилятором. | |
| R13 | Двигатель вентилятора. | |
| R14 | Управление электродвигателем. | |
| R15 | Механическое реле вакуумного насоса тормозов. | |
| R16 | Зажигание. |
Назначение предохранителей в блоке предохранителей
| № | Номинальный ток | Защищенные цепи |
|---|---|---|
| F1 | 80A | Электронный усилитель рулевого управления. |
| F2 | 150A | Преобразователь постоянного тока в постоянный. |
| F3 | 100A | Распределительная коробка. |
| F4 | 50A | Кузовной блок управления (поставка KL30A). |
| F5 | 70A | Первый и второй элемент охлаждающей жидкости высоковольтной батареи. |
| F6 | 70A | Блок предохранителей в багажном отделении. |
| F7 | — | Не используется. |
| F8 | 50A | Модуль управления электровентилятором. |
| F9 | 50A | Кузовной блок управления (поставка KL30B). |
| F10 | 40A | Третий элемент охлаждающей жидкости высоковольтной батареи. |
Объявление vertisements
Багажное отделение
Назначение предохранителей в багажнике (2017, 2018)
| № | Номинальный ток | Защищенный компонент |
|---|---|---|
| F1 | 5A | Модуль паспорта мобильного телефона. |
| F2 | — | Не используется. |
| F3 | 5A | Дверные ручки без ключа. |
| F4 | 25A | Левый передний электростеклоподъемник. Левое наружное зеркало с подогревом. Замок левой двери с электроприводом. |
| F5 | 25A | Правый передний электростеклоподъемник. Замок правой двери с электроприводом. Правое наружное зеркало с подогревом. |
| F6 | 25A | Модуль задней левой двери (поставка KL30). |
| F7 | 25A | Модуль задней правой двери (поставка KL30). |
| F8 | 5A | Реле зажигания. |
| F9 | 25A | Сиденье водителя с электроприводом. |
| F10 | 25A | Обогрев заднего стекла. |
| F11 | 5A | Высоковольтная батарея (12 В B+). |
| F12 | — | Не используется. |
| F13 | — | Не используется. |
| F14 | — | Не используется. |
| F15 | — | Не используется. |
| F16 | — | Не используется. |
| F17 | — | Не используется. |
| F18 | — | Не используется. |
| F19 | — | Не используется. |
| F20 | — | Не используется. |
| F21 | — | Не используется. |
| F22 | — | Не используется. |
| F23 | — | Не используется. |
| F24 | — | Не используется. |
| F25 | — | Не используется. |
| F26 | — | Не используется. |
| F27 | — | Не используется. |
| F28 | — | Не используется. |
| F29 | 5A | Камера заднего вида. |
| F30 | 5A | Модуль управления системой помощи при парковке. |
| F31 | — | Не используется. |
| F32 | — | Не используется. |
| F33 | — | Не используется. |
| F34 | 15 A | Сиденье водителя с подогревом. |
| F35 | 15 A | Пассажирское сиденье с подогревом. |
| F36 | — | Не используется. |
| F37 | — | Не используется. |
| F38 | — | Не используется. |
| F39 | — | Не используется. |
| F40 | — | Не используется. |
| F41 | — | Не используется. |
| F42 | — | Не используется. |
| F43 | — | Не используется. |
| F44 | — | Не используется. |
| F45 | — | Не используется. |
| F46 | — | Не используется. |
| Реле | ||
| R1 | Модуль управления кондиционером. Подогрев передних сидений. Камера заднего вида. Модуль управления системой помощи при парковке. | |
| R2 | Обогрев заднего стекла. | |
| Р3 | Стеклоочиститель заднего стекла. | |
| R4 | Не используется. | |
| R5 | Не используется. | |
| R6 | Не используется. |
Fuse box diagram Ford Focus 3G and relay with assignment and location
The 3 rd generation Ford Focus was produced in 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 с кузовами седан, хэтчбек, универсал и поставлялся на рынки более 122 стран мира. Эта модель прошла рестайлинг в 2014 году. В нашем материале мы покажем, где 3-е поколение Форд Фокус расположены блоки предохранителей и реле, их обозначение с блоками схемы и фотографии.
Отдельно выделим предохранитель, отвечающий за прикуриватель. Также покажем общее расположение всех электронных блоков управления.
Назначение предохранителей может отличаться от представленного и зависит от года выпуска, уровня комплектации и страны поставки Форд Фокус 3. А если поколение модели не подходит, изучите другие описания: фокус 1 и фокус 2 .
Contents
- 1 Block arrangement
- 2 Passenger compartment
- 3 Engine compartment
- 3.1 Mounting box
- 3.2 Power fuse box
- 4 Luggage compartment
Block arrangement
This diagram will show the общее расположение всех электронных блоков управления в Ford Focus 3.
Схема
Назначение
| 1 | Электронный блок управления ABS | |
| 2 | Электронный блок управления кондиционером | |
| 3 | Пробереженный сигнал тревоги-на правой стороне багажа. | |
| 5 | Аккумуляторная батарея | |
| 6 | Диагностический разъем (DLC) | |
| 7 | DC блок управления9 / преобразователь0012 | |
| 8 | Блок управления дверями водителя | |
| Задняя левая дверная блок управления | ||
| 10 | Дверь пассажира. | |
| 12 | Электронный блок управления двигателем (ECM) – за облицовкой левой колесной арки | |
| 13 | Блок управления электродвигателем вентилятора системы охлаждения | |
| 14 | Cooling system radiator flap control unit | |
| 15 | Fuse / relay box, engine compartment 1 | |
| 16 | Fuse / relay box, engine compartment 2 | |
| 17 | Блок предохранителей/реле, приборная панель | |
| 18 | Блок предохранителей/реле, багажное отделение – левая сторона багажного отделения | |
| 19 | Блок управления свечами накаливания – за облицовкой левой колесной арки | |
| 20 | Блок управления фарами | |
| 21 | Нагреватель воздуходувка резистора — следующая мотор в воздухе | |
| 22 | Beep 1 | |
| 22 | Beep 1 | |
| 22 | Beep 1 | |
| 22 | . | Блок управления замком зажигания |
| 25 | Блок управления интерфейсом комбинации приборов | |
| 26 | Блок управления комбинации приборов | |
| 27 | Блок дистанционного управления центральным замком и запуском двигателя | |
| 28 | Блок управления слежения за полосой движения |
Форд Фокус 3 имеет 3 главных блока предохранителей, под капотом и реле с и в багажнике.
Пассажирский салон
Находится под панелью приборов, со стороны пассажира, за бардачком, закрыт обшивкой.
Пример фото
Diagram
Assignment
| 56 | 20A Fuel pump | |||
| 57 | Reserve | |||
| 58 | Reserve | |||
| 59 | 5A Transceiver passive anti-theft система | |||
| 60 | 10A Освещение салона, блок управления двери водителя, освещение перчаточного ящика, фоновое освещение, блок управления потолком, люк | |||
| 61 | . 64 | Резерв | ||
| 65 | 10A Замок двери багажного отделения с электроприводом | |||
| 66 | 20A Замок двери водителя, двойной замок 9 9 90 8 90012 | 7.5a Информационно -развлекательный дисплей, модуль синхронизации, модуль GPS, Compass, BVC | ||
| 68 | 15A Электрический шкаф колонки | |||
| 69 | 5A Cluster | 112 9009 90095A Cluster | 1129 9009 | 5A. |
| 71 | 7,5/10А Система кондиционирования, блок управления отопителем (механический кондиционер), двухзонный климат-контроль | |||
| 72 | 7,5А Модуль рулевого колеса | |||
| 73 | 5 / 7.5A Diagnostic connector, battery of the anti-theft alarm siren | |||
| 74 | 15A High beam headlights | |||
| 75 | 15A Front fog light | |||
| 76 | 10A Фонари заднего хода | |||
| 77 | 20A Омыватель ветрового и заднего стекол | |||
| 78 | 5A Замок зажигания, кнопка запуска, система доступа без ключа 9012 | |||
| 79 | 15A Переключатель опасности, аудиосистема, навигация, DVD -плеер, выключатель дверей | |||
| 80 | 20A люк на крыше, Sunblind | |||
5A. | 82 | 20A Стеклянная шайба насос | ||
| 83 | 20A Центральная блокировка | |||
| 84 | 20A Дверь водителя, двойной замк | |||
| 95 9A.0012 | 7,5А Радио, навигация, выключатель срабатывания подушки безопасности пассажира, выключатель обогрева сидений, стояночный отопитель, блок управления отопителем (механический кондиционер), автономный отопитель, люк в крыше, датчик качества воздуха, датчик температуры и влажности автомобиля, контроль качества напряжения, передняя камера | |||
| 86 | 10A Блок управления системой подушек безопасности и ремней безопасности, система распознавания присутствия пассажира, индикатор подушки безопасности пассажира, система кондиционирования воздуха (механический кондиционер) | |||
| 87 | 15A Рулевое колесо с подогревом | |||
| 88 | 25A Модуль качества напряжения | |||
| 89 | — |
—.
Моторный отсек
Пример компоновки блока
Монтажная коробка
Расположена с левой стороны моторного отсека и закрыта защитной крышкой, на обратной стороне которой будет нанесена действующая блок-схема.
Diagram
Designation
| 7 | 40А ABS, ESP | ||||
| 8 | 30А ESP | ||||
| 9 | 30A Heated rear window 40A Luggage compartment fuse box | ||||
| 10 | 40А Электродвигатель отопителя | ||||
| 11 | 30А Модуль качества напряжения, система Старт-стоп | ||||
| 12 | Клапан управления двигателем 30А0012 | ||||
| 13 | 30A Резл стартового реле | ||||
| 14 | 40A Нагретый ветровый стек (правая сторона) Обогрев ветрового стекла (левая сторона) 20A Датчик аккумулятора | ||||
| 17 | 20A Дополнительный обогреватель | ||||
| 18 | 20A Стеклоочиститель | ||||
| 5А ABS, ESP | |||||
| 20 | 15A Sound signal | ||||
| 21 | 5A Brake light switch | ||||
| 22 | 15A Battery Monitoring System 5A Parking Assistant | ||||
| 23 | 5A Coil реле, выключатель освещения | ||||
| 24 | 20A Розетка задняя 5A Обогрев ветрового стекла (правая сторона) | ||||
| 25 | 10A Зеркала с электроприводом | 26 | 15/20 / 25A Блок управления трансмиссией | ||
| 27 | 15A КОМПРЕССОВОЙ КОМПРЕСОВЫЙ КОМПРЕСС | ||||
| 29 | 20A Фаральи 10A Камера заднего вида, система предупреждения о столкновениях | ||||
| 30 | 5A Блок управления двигателем | ||||
| 31 | 15A Фана -фаната Intercooler (1,6L Duratorq)0012 | ||||
| 32 | 10A Клапан рециркуляции выхлопного газа, клапаны управления вихрями, датчик кислорода нагретого газа (системы управления двигателем), реле ECM (катушка) | ||||
| 33 | 10A Coils | 9999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999 | 10A. | 10A Форсунки, насос системы охлаждения, клапан продувки адсорбера | |
| 35 | 5 / 15A Активные жалюзи радиатора, подогрев топливного фильтра (дизели), датчик воды в топливе, ЭБУ, катушки зажигания | ||||
| 36 | 10A Блок управления двигателем 5A. , блок управления коробкой передач | ||||
| 39 | 5A Блок управления фарами 15A Сиденье водителя с электроприводом | ||||
| 40 | 5A Усилитель руля | ||||
| 41 | 20A Body electronics unit | ||||
| 42 | 15A Rear wiper | ||||
| 43 | 15A Headlight range control, adaptive lighting | ||||
| 44 | 5A Adaptive cruise control | ||||
| 45 | 10A Форсунки стеклоомывателя с подогревом 15A Сиденье пассажира с электроприводом | ||||
| 46 | 25A Передние электрические стеклоподъемники или Вентилятор охлаждения | ||||
| 47 | 7,5A Обогрев зеркал | ||||
| 48 | 15А Дизельный фильтр дымовых газов испаритель 5А Электрозеркала |
За дополнительные розетки также могут отвечать предохранители 24 и 37 на 20А.
1
Реле
R1 Вентилятор межоллерию 9008 R2 Sound Signal R3 Sound SIGIN0027 R4 Reserve R5 Rear wiper R6 Cooling fan R7 Heated windshield R8 Cooling fan R9 Headlight washers R10 Вентилятор охлаждения, стартер R11 Муфта компрессора кондиционера R12 2 20012 R13 Heater motor R14 The engine control unit R15 Starter, Heated rear window R16 Ignition Power fuse box
Он выполнен в виде плавких вставок большой мощности и расположен в крышке аккумуляторного отсека.
Схема
Назначение
- F1 (80А) Блок управления ГУР
- F2 (150A) Стартер
- F3 (100A)
- F4 (50A) Многофункциональный блок управления
- F5 (80A) Дополнительный обогреватель
- F6 (70A)
- F7 –
- 6 9 Управление вентилятором охлаждения F7 –
- 6 8 блок
- F9 (50A) Многофункциональный блок управления
- F10 (60A) Блок управления свечами накаливания
Багажный отсек
Расположен за кожухом или защитной крышкой.
Фото для примера
Диаграмма
Назначение
1 5A Реле катушки 2 10A. 25A Дверной модуль (передний левый) (стеклоподъемник, центральный замок, электроскладывающиеся зеркала, подогрев зеркал) 5 25A Дверной модуль (передний правый) (электростеклоподъемник, центральный замок, электроскладывающиеся зеркала, подогрев зеркал) ) 6 25A Дверной модуль (задний слева) (окно питания) 7 25A Дверный модуль (заднее справа) (Power Windo Сирена 25a сиденье водителя. 12 10A Системный модуль кондиционирования воздуха (с модулем старта и остановки) 13 5A приборной кластер (с модулем старта и остановки) 14 7.5A Дис. Модуль GPS (с модулем старта и остановки) 15 15A Аудиосистема (с модулем старта и остановки) 16 — 17 — 17 — 17 — 17 — 17 — 0021 17 — 18 – 19 – 20 – 21 – 22 – 23 25A Audio amplifier 24 30A Нагретое заднее окно 25 20A в багажном отделении 26 40A Module 26 40A Module 0008 27 – 28 40A Trailer module 29 5A Monitoring system for unvisited zones, monitoring system for observing road markings, Active City Stop system, rear view camera 30 5A Модуль парковочной помощи 31 — 32 — 33 15A Задний WIPER. 15A Heated driver’s seat 35 15A Heated passenger seat 36 – 37 5A Luke 38 – 39 – 40 – 41 5A Sliding towing device 42 – 43 – 44 10A Мощные зеркала 45 7.5A Нагретые зеркала 46 5A Система мониторинга для невисных областей, мониторинг системы для подходящего поездка с подходящим для подходящего маркировки с подходящим для подходящего маркировки с подходящим для подходящего маркировки.
0021
0398 34
