Предохранитель дворников на ваз 2114

Приветствую! Если вам интересна тема данного поста, то скорее всего на вашем автомобиле не работают стеклоочистители. Я постараюсь вам помочь справиться с этой проблемой. Ниже я расскажу и покажу не только о том, какой предохранитель отвечает за работу дворников на Ваз 2114, но и перечислю другие возможные причины этой неисправности.

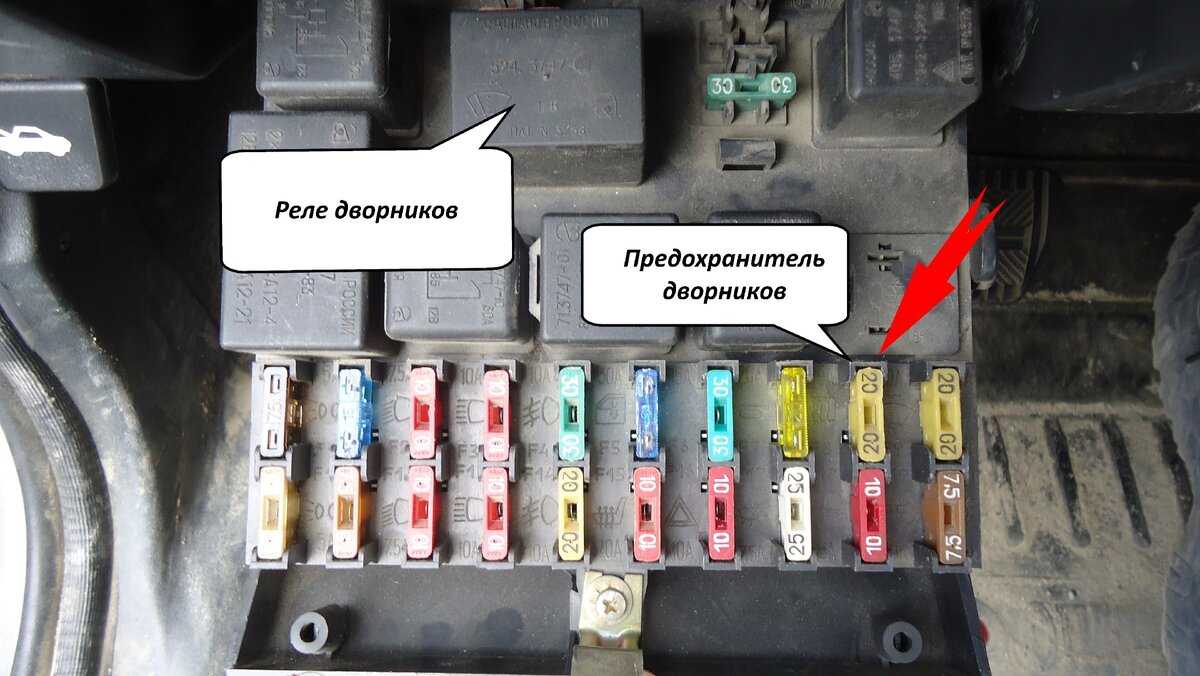

Данный предохранитель имеет индекс F16. В монтажном блоке нового образца он находится в левом ряду, в самом низу.

В блоке старого образца этот предохранитель идет пятым по счету слева направо.

В том и в другом блоке данный предохранитель имеет мощность 15 ампер.

Кстати, его исправность очень легко проверить без снятия, так как кроме дворников к нему привязано большое количество другого электрооборудования, среди которых есть поворотники.

Поэтому если вместе с дворниками у вас также перестали работать указатели поворотов, то дело скорее всего именно в предохранители.

Если же не работают только стеклоочистители, то дело кроется в чем-то другом.

1 6 возможных причин неисправности дворников

1.1 Предохранитель

1.2 Реле

1.3 Электромотор

1.4 Подрульный переключатель

1.5 Трапеция

1.6 Обрыв в проводке

6 возможных причин неисправности дворников

Предохранитель

Реле

Реле дворников также находится в монтажном блоке предохранителей и выход из строя данного узла также может быть причиной неисправности. Проверить это реле достаточно легко – нужно поменять его местами с другим реле, например, с реле K2.

Электромотор

Данная неисправность встречается очень редко, так как электромотор привода стеклоочистителя является очень надежным узлов автомобиля семейства ВАЗ.

Подрульный переключатель

Достаточно часта причина неисправности работы дворников заключается в этом узле. Причина следующая – обламываются или стираются контактные дорожки.

Трапеция

Очень редно, но все же бывает, что дворники перестают работать из-за это неисправности в тропеции стеклоочистителей. Если проблема заключается именно в этом узле, то её сразу же будет видно визуально.

Обрыв в проводке

Также дворники могут не работать из-за нарушения целостности в электроцепи. Чтобы найти место обрыва нужно прозвонить проводку при помощи мультиметра или контрольной лампочки.

Итак, в этой небольшой статье я рассказал где находится предохранитель дворников на Ваз 2114, а также кратко перечислил остальные возможные причины неисправности.

Что есть свеженького?

23.05.2023

Частота замены моторного масла зависит от нескольких факторов, включая тип масла, тип двигателя и условия…

Далее 22.05.2023

Желание порадовать близкого человека или выразить благодарность знакомому, в современном мире не составит…

Далее 21.05.2023

Топливный фильтр на ВАЗ 2107 отличается только в зависимости от того, карбюраторный или инжекторная версия…

Далее 21.05.2023

Внешние отличия ВАЗ 2105 от ВАЗ 2107 Расскажу о внешних отличиях, благо внутри все отличия очевидны ( панель.

..

Далее

Не работают дворники ВАЗ 2108, 2109, 21099

Отказ в работе очистителей ветрового стекла – «дворников» весьма распространенная неисправность на автомобилях ВАЗ 2108, 2109, 21099. Основными ее причинами являются проблемы с электрической частью и механическая поломка элементов стеклоочистителей. Рассмотрим ситуацию, когда дворники полностью отказали и ни как не реагируют на перемещение рычага в правом подрулевом переключателе.

Не работают «дворники» на автомобиле ВАЗ 2108, 2109, 21099, причины

В начале электрика.

1. Перегорели предохранители в монтажном блоке.

Для монтажного блока старого образца – 17.3722 это №5 и №4, для новых 2114-3722010-60, 2114-3722010-10, 2114-3722010-18 – F16 и F7. Предохранители №5, F16 – очиститель, №4, F7 – омыватель.

При перегорании предохранителей возможно наличие короткого замыкания в электрических цепях не только стеклоочистителя, но и других цепях защищаемых ими. См. «Предохранители и защищаемые ими цепи монтажных блоков автомобилей ВАЗ 2108, 2109, 21099».

2. Вышло из строя реле стеклоочистителя ( 52.3747, 525.3747).

Реле должно щелкать при работе. Если это не так, либо оно само неисправно, либо окислились его контакты. Порой для возобновления его работоспособности достаточно несколько раз его вынуть и обратно вставить. Неисправное реле заменяем новым.

Проверить его исправность можно переместив подрулевой переключатель в крайнее верхнее положение. В этом положении щетки должны заработать даже если реле неисправно.

Назначение контактов реле стеклоочистителя для его проверки: вход – 15, выход – S.

3. Неисправен подрулевой переключатель режимов работы «дворников».

Назначение выводов переключателя для его проверки: вход тока — 53а, 1-я скорость – 53, 2-я – 53б, вход прерывистого режима – 53е, выход прерывистого режима 53.

Неисправный переключатель следует снять, разобрать, зачистить контакты, либо заменить новым.

4. Соскочили разъемы в электрической цепи стеклоочистителя.

В монтажном блоке это Х1, Х2, Х3, Х4, Х11, рядом с монтажным блоком соединительная колодка электродвигателя, колодка на подрулевом переключателе.

5. Окислились контакты в разъемах электрической цепи стеклоочистителя.

По очереди отсоединяем все соединительные колодки, зачищаем контакты мелким надфилем. Начать лучше с колодки электродвигателя рядом с монтажным блоком, так как она подвержена постоянному воздействию влаги. Здесь же можно проверить соединение «массового» провода электродвигателя.

6. Сильно изношены или зависли щетки электродвигателя стеклоочистителя.

Также может подгореть коллектор, которому прижимаются щетки.

7. «Обрыв» или короткое замыкание в обмотках электродвигателя стеклоочистителя.

Проверить исправность электродвигателя очистителей можно подав на него напряжение напрямую от аккумулятора. Вход: 1-я скорость – серый провод от монтажного блока, 2-я скорость – серо-оранжевый провод от монтажного блока. Вход для прерывистого режима работы – серый провод от монтажного блока.

Теперь механика.

8. Щетки примерзли к стеклу.

После длительной стоянки при низких температурах щетки примерзли к лобовому стеклу.

9. Повреждены, заклинили или неправильно установлены после ремонта рычаги привода механизма стеклоочистителя.

10. Повреждены зубья пластмассовой шестерни в редукторе электродвигателя.

Шестерня редуктора очистителя ветрового стекла автомобиля ВАЗ 2108, 2109, 21099

Примечания и дополнения

— Подробно об омывателе ветрового стекла, работающем параллельно с очистителем: «Как работает омыватель ветрового стекла ВАЗ 2108, 2109, 21099».

— Электрическая схема включения «дворников» автомобилей ВАЗ 2108, 2109, 21099

— Предохранители, соединительная колодка, крепление «массы», реле «дворников»

Предохранитель №5, реле стеклоочистителя, масса, колодка ВАЗ 2108, 2109, 21099

— Устройство очистителя ветрового стекла в картинках: «Устройство очистителя ветрового стекла ВАЗ 2108, 2109, 21099».

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

— Почему дворники ВАЗ 2109 не работают на большой скорости?

— Не работает задний «дворник» (очиститель стекла задней двери) автомобилей ВАЗ 2108, 2109

— Не работает прерывистый режим дворников ВАЗ 2108, 2109, 21099

— Почему не выключаются «дворники» на автомобиле?

— Режимы работы «дворников» ВАЗ 2108, 2109, 21099

— Как снять очиститель ветрового стекла ВАЗ 2108, 2109, 21099
