Монтажный блок предохранителей ВАЗ 2109 выполнен единым узлом. Искать плавкие вставки под бардачком или под рулем нет необходимости. Их там можно найти в редких модификациях или авто с полностью переделанной электросхемой. С завода панель монтировалась на салонной переборке моторного отсека со стороны водителя.

Схемы

Всю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.

Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17. 3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.

Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Если говорить про блоки предохранителей, совершенно никакой роли не играет фактор используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска автомобиля. Следовательно, монтажные блоки у карбюратора и инжектора одинаковые.

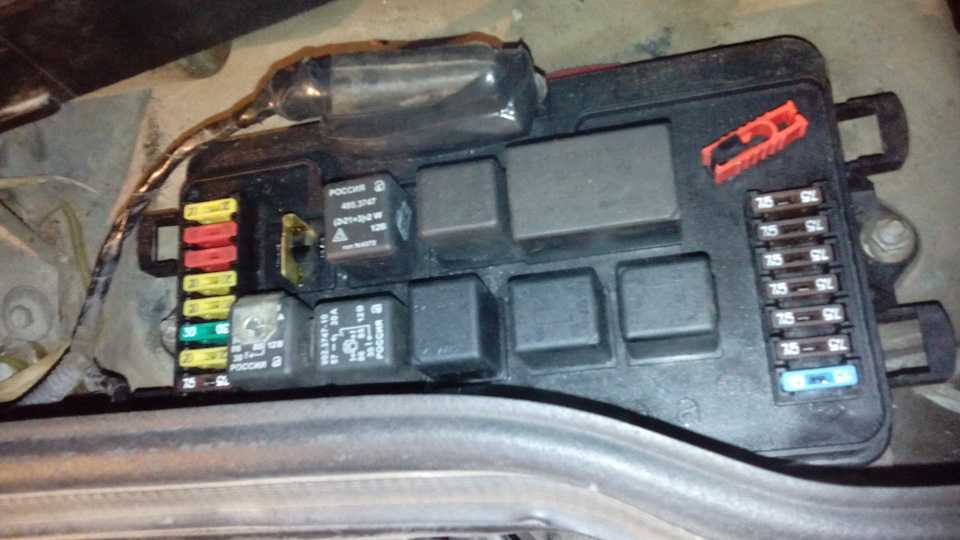

Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.

«Расположение»

Отличия

Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:

• Детали монтажного блока маркируются по-разному;
• Номинал у предохранителей отличается;
• У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.

Схема блока предохранителей ВАЗ 2109 старого образца

Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

№	Сила тока	Цепь, которую он защищает
F1	10А	Резервный предохранитель
F2	10А	Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
F3	10А	Задние фары стоп-сигнала, плафон подсветки салона
F4	20А	Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5	20А	Звуковой сигнал (клаксон), выключатель клаксона
F6	30А	Резервный предохранитель
F7	30А	Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8	7,5А	Резервный предохранитель
F9	7,5А	Резервный предохранитель
F10	7,5А	Левая габаритная фара
F11	7,5А	Правая габаритная фара
F12	7,5А	Правая фара ближнего света
F13	7,5А	Левая фара ближнего света
F14	7,5А	Левая фара дальнего света, контрольная лампа включения дальнего света
F15		Правая фара дальнего света
F16	15А	Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

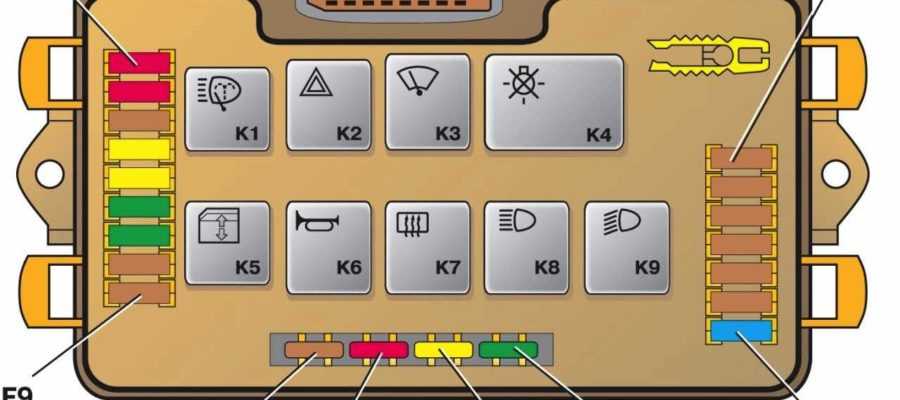

« схема блок предохранителей ВАЗ 2109 (17. 3722) »

Реле

Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.

Номер реле	Функции
1	Работоспособность элементов очистки передней оптики
2	Работоспособность двигателя омывателя заднего стекла
3	Защита от поломки лампы поворотных сигналов и световой сигнализации
4	Защита от выхода из строя моторчика стеклоочистителей лобового стекла
5	Позволяет определить работоспособность лампы
6	Защита от перенапряжения системы обогрева заднего стекла
8	Лампы дальних фар
9	Лампы ближних фар
11	Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя
12	Работа клаксона

« блок предохранителей ВАЗ 2109 старого образца описание »

Блок предохранителей ВАЗ 21099 нового образца

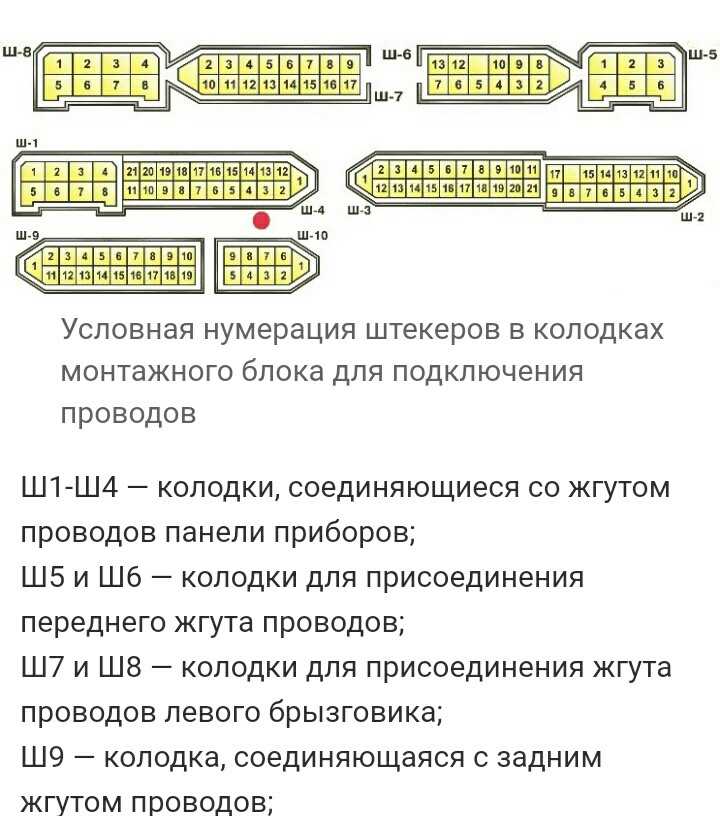

Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.

Блок предохранителей ВАЗ 21099 инжектор / карбюратор.

№	Номинальный ток	Электрическая цепь, за которую отвечает
1.	8А	Резервный предохранитель
2.	8А	Резервный предохранитель
3.	8А	Резервный предохранитель
4.	16А	Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5.	3А	Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6.	8А	Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7.	8А	Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8.	16А	Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9.	8А	Лампа левых габаритов, лампа левых задних габаритов
10.	8А	Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11.	8А	Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12.	16А	Прикуриватель, розетка для лампы переноски
13.	8А	Дальний свет правой фары
14.	8А	Дальний свет левой фары, контрольная лампа дальней оптики
15.	8А	Ближний свет правой фары
16.	8А	Ближний свет левой фары



«Новый БП»

Реле

Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.

Номер реле	Его функции
К1	Без него двигатель омывателя заднего стекла работать не будет
К2	Отвечает за работу ламп поворотников и световую сигнализацию
К3	Обеспечивает работы стеклоочистителя лобового стекла
К4	Защищает лампы стоп сигналов и габариты автомобиля
К5	Обеспечивает работу фонарей дальнего света
К6	Гарантирует работу устройства омывателя оптики
К7	Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8	Звуковой сигнал или просто клаксон
К9	Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11	Отвечает за работу устройства обогрева заднего стекла
К12	Обеспечивает работу фонарей ближнего света

Возможные неполадки блока предохранителей ВАЗ 2109 и способы их устранения.

1. Перегорание предохранителя (одного или нескольких).

Это самая распространенная поломка, которая может случиться с монтажным блоком. Устранить ее просто: купите новый соответствующий предохранитель с нужной силой тока и установите его на место старого. Но не забудьте при этом выяснить причины выхода их строя последнего. В противном случае проблема может повториться.

2. Окисления контактов платы с токоведущими дорожками.

Еще одна довольно часто встречающаяся неполадка, обусловленная не лучшим местонахождением блока предохранителей в «девятке», из-за которого там может скапливаться вода. Именно она здесь источник проблем, решить которые можно двумя способами: первый – приобретение нового монтажного блока и установка его на место имеющегося, и второй – просто почистить окислившиеся контакты. С первым вариантом все понятно. Что же касается второго, то здесь тоже все предельно просто, главное – подойти к ответственно, а все действия выполнять предельно внимательно и аккуратно.

Итак, отсоедините все имеющиеся в блоке реле и предохранители, выньте плату, почистите ее с помощью обычного растворителя (здесь важно — не повредить дорожки микросхем, придется работать еще и с паяльником), и в обратном порядке верните все на свои места.

Предохранители и реле ВАЗ 2114. Расположение. Описание.

Содержание страницы

Расположение

Монтажный блок предохранителей и реле установлен в моторном отсеке, с левой стороны под ветровым стеклом.

Монтажный блок 2114-3722010-18

Предохранители

F1 (10А)

• Очистители фар (в момент включения)
• Реле включения очистителей фар (контакты)
• Клапан включения омыва фар

F2 (10А)

• Указатели поворота и реле — прерыватель аварийной сигнализации (в режиме аварийной сигнализации)
• Контрольная лампа аварийной сигнализации

F3 (10А)

• Задние фонари (лампы стоп-сигнала)
• Плафон освещения салона

F4 (20А)

• Элемент обогрева заднего стекла
• Реле (контакты) включения обогрева заднего стекла
• Штепсельная розетка для переносной лампы
• Прикуриватель

F5 (20А)

• Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты)
• Звуковой сигнал и реле его включения

F6 (30А)

• Электро стеклоподъемники передних дверей
• Реле включения электро стеклоподъемников

F7 (30А)

• Очистители фар (в рабочем режиме)
• Реле включения очистителей фар (обмотка)
• Электродвигатель вентилятора отопителя — предохранитель печки
• Электродвигатель омывателя стекол
• Моторедуктор очистителя заднего стекла
• Реле времени омывателя заднего стекла
• Клапаны включения омыва ветрового и заднего стекол
• Реле (обмотка) включения электро вентилятора системы охлаждения двигателя
• Реле (обмотка) включения обогрева заднего стекла
• Контрольная лампа обогрева заднего стекла
• Лампа освещения вещевого ящика

F8 (7,5А)

• Левая противотуманная фара

F9 (7,5А)

• Правая противотуманная фара

F10 (7,5А)

• Фонари освещения номерного знака
• Подкапотная лампа
• Лампы освещения приборов
• Контрольная лампа наружного освещения
• Табло подсветки рычагов отопителя
• Лампа освещения прикуривателя

F10 (7,5А)

• Левая фара (габаритный свет)
• Левый задний фонарь (габаритный свет)

F11 (7,5А)

• Правая фара (габаритный свет)
• Правый задний фонарь (габаритный свет)

F12 (7,5А)

• Правая фара (ближний свет)

F13 (7,5А)

• Левая фара (ближний свет)

F14 (7,5А)

• Левая фара (дальний свет)
• Контрольная лампа включения дальнего света фар

F15 (7,5А)

• Правая фара (дальний свет)

F16 (15А)

• Указатели поворота и реле — прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)
• Контрольная лампа указателей поворота
• Задние фонари (лампы света заднего хода)
• Моторедуктор и реле включения очистителя ветрового стекла
• Обмотка возбуждения генератора (при пуске двигателя)
• Контрольная лампа уровня тормозной жидкости
• Контрольная лампа давления масла
• Контрольная лампа воздушной заслонки карбюратора
• Контрольная лампа стояночного тормоза
• Лампа светового табло «STOP»
• Указатель температуры охлаждающей жидкости
• Указатель уровня топлива с контрольной лампой резерва
• Вольтметр

Реле

K1

• Реле включения очистителей фар

K2

• Реле-прерыватель указателей поворота и аварийной сигнализации

K3

• Реле стеклоочистителя ветрового окна

K4

• Реле контроля исправности ламп

K5

• Реле включения стеклоподъемников

K6

• Реле включения звуковых сигналов

K7

• Реле включения электрообогрева заднего стекла

K8

• Реле включения дальнего света фар

K9

• Реле включения ближнего света фар

Монтажный блок 2114-3722010-60

Предохранители

F1 (10 А)

• Предохранитель на противотуманки ваз 2114, 2115 — лампы заднего противотуманного света и лампа сигнализатора включения заднего противотуманного света

F2 (10 А)

• Указатели поворота
• Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
• Контрольная лампа аварийной сигнализации

F3 (7,5 А)

• Передний плафон освещения салона
• Центральный плафон освещения салона
• Плафон освещения багажного отделения
• Лампа подсветки выключателя зажигания
• Лампа контроля системы управления двигателем
• Лампы сигналов торможения
• Маршрутный компьютер (если установлен)

F4 (20 А)

• Патрон подключения переносной лампы
• Реле включения обогрева заднего стекла (контакты)
• Элемент обогрева заднего стекла

F5 (20 А)

• Звуковой сигнал
• Реле включения звукового сигнала
• Электродвигатель вентилятора системы охлаждения
• Предохранитель вентилятора

F6 (30 А)

• Электростеклоподъемники
• Реле включения электростеклоподъемников (контакты)

F7 (30 А)

• Электродвигатель отопителя
• Предохранитель печки
• Электродвигатель омывателя ветрового стекла
• Электродвигатели очистителей фар (в режиме работы)
• Прикуриватель
• Лампа освещения вещевого ящика
• Реле включения обогрева заднего стекла (обмотка)

F8 (7,5 А)

• Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара

F9 (7,5 А)

• Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара

F10 (7,5 А)

• Лампы габаритного света по левому борту
• Лампа сигнализатора включения габаритного света
• Лампы освещения номерного знака
• Подкапотная лампа
• Выключатель освещения приборов
• Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем

F11 (7,5 А)

• Лампы габаритного света по правому борту

F12 (7,5 А)

• Правая фара (ближний сеет)

F13 (7,5 А)

• Левая фара (ближний свет)

F14 (7,5 А)

• Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар

F15 (7,5 А)

• Правая фара (дальний свет)

F16 (15 А)

• Указатели поворота
• Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)
• Лампы света заднего хода
• Реле контроля исправности ламп
• Блок индикации бортовой системы контроля
• Комбинация приборов
• Лампа сигнализатора недостаточного давления масла
• Лампа сигнализатора включения стояночного тормоза (стоп сигналы)
• Лампа сигнализатора уровня тормозной жидкости
• Лампа сигнализатора разряда аккумуляторной батареи
• Маршрутный компьютер (если установлен)
• Обмотка возбуждения генератора (в режиме пуска двигателя)

Реле

K1

• Реле включения очистителей фар

K2

• Реле-прерыватель указателей поворота и аварийной сигнализации

K3

• Реле очистителя ветрового стекла

K4

• Реле контроля исправности ламп стоп-сигнала и габаритных огней

K5

• Реле включения стеклоподъёмников

K6

• Реле включения звукового сигнала

K7

• Реле включения обогрева заднего стекла

K8

• Реле включения дальнего света фар

K9

• Реле включения ближнего света фар

Предохранители — Энциклопедия S-класса W220

На этой странице описаны блоки предохранителей, предохранители и реле автомобилей W220 с фейслифтингом (с 30 сентября 2002 г.

).

Основное отличие автомобилей до фейслифтинга состоит в том, что вместо четырех блоков предохранителей (два в моторном отсеке, один под задним сиденьем и один сбоку на приборной панели) в автомобилях до фейслифтинга их три, без предохранителя. коробка сбоку приборной панели.

Таблицы предохранителей для всех компактных автомобилей для печати и формы с возможностью поиска доступны для загрузки в разделе « Таблицы предохранителей» ниже.

Распечатанную версию таблиц рекомендуется хранить в пластиковом футляре вместе с запасными предохранителями в нише запасного колеса.

Содержимое

• 1 Номиналы предохранителей и цветовые коды
• 2 Левый блок предохранителей (F1)
• 3 Правый блок предохранителей (F1/1)
• 4 Задний модуль предохранителей и реле (K40/5)
• 5 Блок предохранителей в салоне (F3)
• 6 Таблицы предохранителей
• 7 Электронные предохранители
• 8 предварительных предохранителей
  • 8,1 х4/10
  • 8,2 Х4/22
• 9 выпусков
  • 9. 1 Коррозия

Номиналы предохранителей и цветовые коды

Ампер	Цвет
5	Бежевый
7,5	Коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый
40	Янтарный
50	Красный
60	Синий

Левый блок предохранителей (F1)

Расположен в моторном отсеке слева.

Предохранители

№	Рейтинг	Функция	Комментарий
ф1	40А	Обогрев ниши стеклоочистителя
ф2	50А	ЭСП
ф3	15А	Регулируемая рулевая колонка
ф4	15А	Регулируемая рулевая колонка
ф5	40А	Стеклоочистители
ф6
ф7
ф8
ф9	20А	подвеска ABC; Пневматическая подвеска	Постоянно включает модуль управления Airmatic.
ф10	15А	Система омывателя ветрового стекла
ф11	5А	Электронный сбор платы за проезд
ф12
ф13	40А	Регулируемое зеркало, левое; Наружное зеркало заднего вида с автоматическим затемнением; Регулировка сиденья водителя; Обогрев сиденья водителя; Входные фонари; Индикаторы наружных зеркал, левый/правый; Складное наружное зеркало; Зеркало с подогревом; Регулятор внутреннего зеркала заднего вида; Силовой замок; Электростеклоподъемник сиденья водителя; Электростеклоподъемник пассажирского сиденья; Стеклоподъемник задний левый; Стеклоподъемник задний правый; Дистанционное закрывание и запирание крышки багажника; Дистанционное открывание крышки багажника	Постоянно подает питание на модуль управления дверью в передней левой двери.
ф14
ф15
ф16	7,5 А	Выключатель стоп сигнала	Если этот предохранитель перегорел, рычаг переключения передач не выйдет из положения парковки.
ф17	7,5 А	Система блокировки ремня безопасности
ф18	5А	Телефонные системы/аварийный вызов
ф19	5А	Преднатяжитель ремня безопасности
ф20
ф21
ф22	7,5 А (15 А Япония)	Навигационная система	Постоянно активирует COMAND-APS.
ф23	7,5 А	CD-чейнджер; ТВ/задний ТВ
ф24	20А	Автомобильная аудиосистема	Постоянная работа аудиошлюза MOST.
ф25	25А	Звуковая система
ф26
ф27

Реле

№	Описание	Комментарий
А	Обогрев стеклоочистителя, конечное положение	А0025421319
Б	Стойка для привязки 15	А0025421319
С	Стойка для привязки 15R	А0025421319
Д	Обшивка рулевой колонки горизонтальная 1	А0025421419
Е	Обшивка рулевой колонки горизонтальная 2	А0025421419
Ф	Циркуляционный насос	А0025421319
Г	Скорость стеклоочистителя 1/2	А0025421419
Н	Стеклоочиститель ВКЛ/ВЫКЛ	А0025421419
я	Вертикальный кожух рулевой колонки 1	А0025421419
Дж	Вертикальный кожух рулевой колонки 2	А0025421419

Правый блок предохранителей (F1/1)

Расположен в моторном отсеке справа.

Предохранители

№	Рейтинг	Функция	Комментарий
ф28	15А	Рога для фанфар
ф29	20А	Бензиновый двигатель: Аварийная остановка двигателя; Бензиновый двигатель: Блок управления двигателем
ф30	20А	Бензиновый двигатель: Вентилятор двигателя; Бензиновый двигатель: Аварийная остановка двигателя; Бензиновый двигатель: Блок управления двигателем
ф31	40А
ф32	40А	Пневмоподвеска; Компрессор пневматической подвески	Питание компрессора Airmatic через реле «О».
ф33	40А	Автоматический контроль температуры; Двигатель вентилятора переменного тока
ф34	10А	ЭСП
ф35	15А	Обогрев рулевого колеса
ф36	7,5 А	Дистроник
ф37	15А	Управление коробкой передач
ф38	5А	Внутренний неблокирующий выключатель багажника
ф39	40А	Регулируемое зеркало правое; Наружное зеркало заднего вида с автоматическим затемнением; Входные фонари; Индикаторы наружных зеркал, левый/правый; Складное наружное зеркало; Обогрев сиденья переднего пассажира; Зеркало с подогревом; Регулировка сиденья пассажира; Силовой замок; Электростеклоподъемник пассажирского сиденья	Блок управления электроприводом двери в передней правой двери.
ф40	10А	Регулировка угла наклона головного света
ф41	20А	Дополнительный нагрев; Усилитель отопителя
ф42	20А
ф43	25А	Дизельный двигатель: Аварийная остановка двигателя; Дизельный двигатель: Блок управления двигателем
ф44	10А	Дизельный двигатель: Вентилятор двигателя; Дизельный двигатель: Аварийная остановка двигателя; Дизельный двигатель: Блок управления двигателем
ф45
ф46	5А	подвеска ABC; Пневматическая подвеска	Клемма 87 к блоку управления Airmatic.
ф47	10А	Автоматический контроль температуры
ф48
ф49	15А	Катушки зажигания

Реле

№	Описание	Комментарий
К	Мотроник / Шасси	А0025421319
л	Стартер	Активирует стартер. А0025422319
М	Система управления дизелем
Н	Насос вторичного воздуха	А0025421319
О	Пневматическая подвеска	Активирует компрессор Airmatic. А0025421319
Р	Звуковой сигнал	А0025421119

Предохранители только для 12 цилиндров AMG

Предохранители только для 12-цилиндровых двигателей AMG

№	Рейтинг	Функция	Комментарий
ф87	20А	AMG (12 цилиндров) Вентилятор двигателя; AMG (12 цилиндров) Аварийный останов двигателя; AMG (12 цилиндров) Блок управления двигателем
ф88	20А	AMG (12 цилиндров) Двигатель Аварийная остановка; AMG (12 цилиндр) Блок управления двигателем
ф89
ф90	10А
ф91	10А	AMG (12 цилиндр) Топливный насос

Реле только для 12 цилиндров AMG

№	Описание	Комментарий
В	Мотроник
Вт	Насос охлаждающей жидкости наддувочного воздуха
Х	Топливный насос АМГ

Задний модуль реле и предохранителей (K40/5)

Расположен в салоне под правым задним сиденьем.

Предохранители

№	Рейтинг	Функция	Комментарий
ф50	10А	Шторка заднего стекла
ф51	5А	Противоугонная система
ф52	30А	Топливный насос
ф53	50А	Обогреватель заднего стекла
ф54	10А	Тягово-сцепное устройство
ф55	25А	Тягово-сцепное устройство; Блок питания прицепа
ф56	30А	Тягово-сцепное устройство
ф57	25А	Дистанционное закрывание и блокировка крышки багажника
ф58	7,5 А	Бесключевой доступ
ф59	30А	Такси
ф60	7,5 А	Антенный усилитель; Электронный сбор платы за проезд	Постоянно включает навигационный блок в багажнике.
ф61	7,5 А	Телефонные системы/экстренный вызов; Система голосового управления/Лингватроника	Постоянно включает ТВ-тюнер в багажнике.
ф62	20А	Центральный замок; Силовой замок; Расцепитель задней головки; Регулировка подголовника заднего сиденья; Дистанционное закрывание и запирание крышки багажника; Дистанционное открывание крышки багажника; Внутренний неблокирующий выключатель багажника
ф63	30А	Интерактивное сиденье
ф64	25А	Регулировка сиденья водителя; Обогрев сиденья водителя; Вентиляция сиденья водителя; Система комфортной посадки ремней безопасности
ф65
ф66	25А	Обогрев сиденья переднего пассажира; Вентиляция сиденья переднего пассажира; Регулировка сиденья пассажира; Система комфортной посадки ремней безопасности
ф67	25А	Регулировка заднего сиденья; Обогрев заднего сиденья; Вентиляция заднего сиденья
ф68	15А	Задний кондиционер
ф69	15А	Задний кондиционер
ф70	10А	Система контроля давления в шинах (шинах)
ф71	40А	Преднатяжитель ремня безопасности
ф72	40А	Прикуриватель задний левый; Входные фонари; Силовой замок; Стеклоподъемник задний левый; Регулировка подголовника заднего сиденья; Регулировка заднего сиденья; Обогрев заднего сиденья	Постоянно подает питание на модуль управления задней левой дверью.
ф73	40А	Преднатяжитель ремня безопасности
ф74	40А	Прикуриватель задний правый; Входные фонари; Силовой замок; Стеклоподъемник задний правый; Регулировка подголовника заднего сиденья; Регулировка заднего сиденья; Обогрев заднего сиденья	Постоянно подает питание на модуль управления задней правой дверью.
ф75	10А	Парктроник
ф76	15А	Холодильник
ф77	40А	Внутреннее зеркало с автоматическим затемнением; Лампа купольная; Механизм открывания гаражных ворот; Регулятор внутреннего зеркала заднего вида; Датчик движения салона; Зеркало для макияжа; Датчик дождя/света фар; Лампы для чтения; Подъемно-сдвижной люк

Реле

№	Описание	Комментарий
В	Задняя шторка
Р	Защита от буксировки EDW
С	Стойка для привязки 15
Т	Топливный насос
У	Обогреватель заднего стекла

Блок предохранителей в салоне (F3)

Блок предохранителей расположен в приборной панели салона со стороны пассажира (справа на автомобилях с левым рулем и слева на автомобилях с правым рулем).

На этих изображениях показано расположение блока предохранителей в автомобилях с левосторонним управлением.

На следующем рисунке показаны обозначения блоков предохранителей в автомобилях с правосторонним управлением.

Предохранители

№	Рейтинг	Функция	Комментарий
ф78	7,5 А	Регулируемая рулевая колонка; Противоугонная система; Круиз-контроль; Блок управления двигателем; Замок зажигания; Обогрев руля; Модуль рулевой колонки; Стеклоочистители
ф79	5А	Комбинация приборов
ф80	10А	Регулируемое зеркало, левое; Регулируемое зеркало, правое; Противоугонная система; Дополнительный нагрев; Дистроник; ЭСП; Система предупреждения об опасности; Усилитель отопителя; Парктроник; Разблокировка задней головки; Регулировка подголовника заднего сиденья; Шторка заднего стекла
ф81	10А	Диагностический разъем
ф82	10А	Автоматический контроль температуры; Обогреватель заднего стекла
ф83	10А	Центральный блок управления
ф84	5А	Диагностический разъем; Комбинация приборов
ф85	5А	Комбинация приборов
ф86	15А	Передний прикуриватель

Таблицы предохранителей

Оригинальные таблицы предохранителей и брошюры по предохранителям в компактной печатной форме доступны ниже.

Таблица предохранителей вместе с инструментом для извлечения предохранителей и запасными предохранителями хранится в ящике для инструментов в нише запасного колеса.

Деталь № Применимо А0005451400 На сегодняшний день: 30 июня 2001 г. Заменено на: A0005451500 A0005451500 (компактная диаграмма) На сегодняшний день: 30 июня 2001 г. A0005451600 (компактная диаграмма) С даты: 30 июня 2001 г. По дату: 30 сентября 2002 г. A0005451700 (компактная диаграмма) С даты: 30 сентября 2002 г. По дату: 30 сентября 2002 г./2003 A0005451800 (компактная диаграмма) Дата от: 28 октября 2003 г.

Запасные предохранители в ящике для инструментов.

W220 Обновление модели с возможностью поиска по алфавиту и цифрам , таблицы предохранителей в компактной форме для печати доступны здесь.

Файл: Расположение предохранителей W220 и потребляющие устройства Версия 02.pdf

Электронные предохранители

Следующие электронные потребители снабжены электронными предохранителями SAM (модуль сбора/срабатывания сигналов): Фара ближнего света, левая/правая; Противотуманная фара, передняя левая/правая; Передний габаритный свет левый/правый; система предупреждения об опасности; Фара дальнего света левая/правая; Задний противотуманный фонарь; Задний габаритный фонарь левый/правый; Освещение номерного знака; Фонарь заднего хода; Свет багажника; Индикаторы поворота.

Предохранители

Кроме того, есть несколько больших предохранителей, на 100 ампер или около того, иногда называемых «предохранителями», которые подают питание непосредственно от батареи через большие красные провода на SAM и прикрепленные к ним блоки предохранителей. «Предохранители» на схемах предохранителей не показаны. Если они закорочены, предохранитель и блок, который его содержит, необходимо заменить. Предохранители на 100 ампер отдельно не поставляются.

В W220 есть два блока предохранителей. X4/10 (под ковриками для ног пассажира) и X4/22 (багажник справа).

X4/10

Передний блок предохранителей X4/10 (клеммная колодка контуров 30 и 61 и блок предохранителей) расположен под ковриками пространства для ног пассажира.

В нем установлен конденсатор большой емкости, поэтому будьте осторожны с инструментами в этом районе. Конденсатор предназначен исключительно для сглаживания скачков напряжения в жизненно важной электронике.

Переднее пространство для ног со снятыми ковриками.

Передний блок предохранителей.

Передний блок предохранителей (X4/10) открыт.

Передний блок предохранителей (X4/10).

Передний блок предохранителей (X4/10) открыт.

Содержит 3 предохранителя:

• Х4/10ф1 — 150А
  • Левый передний модуль предохранителей и реле
  • Блок предохранителей и реле двигателя — Действительно для S55 AMG, S65 AMG и двигателя 275
• Х4/10ф2 — 60А
  • Электронный замок зажигания (EIS) Блок управления [EZS] — 60A
• Х4/10ф3 — 150А
  • Правый передний блок предохранителей и модуль реле
  • Генератор (В+)
  • Электрический всасывающий вентилятор двигателя и переменного тока со встроенным управлением

Толстый красный провод идет к аккумулятору (без предохранителя). Согласно электрической схеме провод В+ стартера подключается к аккумулятору через этот предварительный предохранитель (без предохранителя).

X4/22

Задний блок предохранителей X4/22 (клеммная колодка и блок предохранителей (цепь 30Z)) находится за обшивкой багажника с правой стороны.

Содержит 2 предохранителя:

• X4/22f1 — 60А
• X4/22f2 — 100A

Задний блок предохранителей под облицовкой багажника.

Задний блок предохранителей (X4/22) открыт.

Нажмите, чтобы загрузить содержание Расположение предварительных предохранителей и предохранителей.

Проблемы

Коррозия

Распространенной проблемой предохранителей W220 является коррозия клемм плавких вставок и клемм блока предохранителей.

Коррозия создает слабое соединение и увеличивает сопротивление цепи. Тогда любой ток, проходящий через цепь, создает тепло на сопротивлении. Даже небольшой ток в цепи будет генерировать мощность и, следовательно, тепло в соответствии с соотношением Мощность = Квадрат тока, умноженный на сопротивление.
