На ВАЗ-2110 не горят противотуманки, что делать?

В случае возникновения любых проблем с автомобильной электрикой, многие владельцы пасуют и доверяют ремонт мастерам. В некоторых случаях, действительно, это может быть единственным выходом. Но только не тогда, когда не работают противотуманки на ВАЗ-2110. Эту проблему постараемся решить прямо сейчас.

Содержание

• 1 Неожиданные причины нерабочих ПТФ на ВАЗ-2110
  • 1.1 Не горит одна противотуманка на ВАЗ-2110
  • 1.2 Не горят сразу две противотуманки
  • 1.3 Общие рекомендации
• 2 Видео о том, как самостоятельно заменить противотуманки

Неожиданные причины нерабочих ПТФ на ВАЗ-2110

Самая банальная причина — это перегоревший предохранитель.

Но к ней мы вернёмся позже. В конструкции противотуманок, реле, выключателей и ламп существует ещё много до сих пор неизведанного. К примеру, возможной причиной отказа противотуманок может стать совершенно неожиданная поломка.

В первую очередь проверяем сами лампочки, добраться до левой можно через капот.

На некоторых версиях ВАЗ-2110 устанавливали ПТФ завода Автосвет (Киржач) с цоколем под лампу Н1. Стоковые лампы не самого лучшего качества и они не любят резких перепадов температуры.

Подобраться через капот к правой противотуманке довольно сложно, проще снять саму фару, вывернув саморезы.

Во время резкого охлаждения, при выезде из гаража зимой, к примеру, или после выключения фар, контактная ножка колбы лампы попросту отваливалась от проводника. При этом визуально галогенка выглядела абсолютно целой. Достаточно было подать плюс непосредственно на саму ножку, как лампа загоралась. Виной всему была некачественная контактная сварка, а обнаружить причину без детального осмотра самой лампы и её демонтажа практически невозможно.

Конечно, предусмотреть все варианты отказа невозможно, но самые распространённые мы рассмотрим.

Не горит одна противотуманка на ВАЗ-2110

Схема работы.

Здесь вариантов может быть предостаточно. Если не считать повреждения самой лампы или её спирали, то картина такая:

1. Предохранитель. При грамотной установке ПТФ на десятку, как правило, используют схему, представленную выше. Как видно из схемы, за работу каждой из ламп отвечает отдельный предохранитель, F4 или F14. Они находятся в монтажном блоке, который расположен в нише передней панели слева от водителя. При замене предохранителя не используем жучков и перемычек, а только новые предохранители.

   Расположение предохранителя.

   За переднюю правую противотуманку отвечает предохранитель F4, за левую – F14, оба на 10А.

2. Контакты массы. В том случае, когда при монтаже ПТФ каждую из фар подключили к минусу отдельно, потеря контакта массы каждой из фар грозит выходом из строя. Отсутствие контакта с массой диагностируем либо мультиметром, либо визуально осматривая каждый из контактов. Если он окислен, зачищаем его и место его крепления и восстанавливаем контакт.
3. Контакты питания лампы. В этом случае придётся проверить целостность и состояние контактов на колодке подключения как к самой лампе, так и в разъёме Ш1 на контактах 6 или 1.

   Находим идущие от фар провода с колодками и проверяет их состояние.

Не горят сразу две противотуманки

Если такое произошло, допустить перегорания сразу двух ламп или двух предохранителей невозможно. Скорее всего, причину стоит искать в другом:

1. Окисление контактов на разъёме Ш1 в монтажном блоке. Снимаем разъем и оцениваем состояние контактов. На всякий случай проверяем предохранители F1, F14, F4.

   Разъемы расположены с обратной стороны монтажного блока.

2. Реле включения ПТФ. Реле проверяем, нажав на кнопку включения противотуманок.
   Если слышим щелчок, реле исправно. Если щелчка реле нет, оно вышло из строя либо окислились контакты 85, 86, 87 или 30. Реле может быть установлено штатно в монтажном блоке, либо в другом месте, по усмотрению владельца или электрика, который проводил установку.

   Реле ПТФ может просто висеть на проводах.

3. Кнопка включения ПТФ. Проверить её просто, замкнув контакты 6 и 7. Если реле сработало, загорелась контрольная лампа и противотуманки, меняем кнопку.
4. Окисление контакта массы реле ПТФ или самих фонарей.

Общие рекомендации

Принципиальная схема монтажного блока.

Схема подключения ПТФ через выключатель габаритных огней.

Кроме этого, проверяем наличие напряжения в цепи противотуманок, выяснив, куда подключён плюс.

А питание может отбираться либо с замка зажигания, либо с выключателя габаритных огней, что нежелательно, поскольку можно вместе с включёнными габаритами оставить включёнными ПТФ, а это приведёт к разрядке аккумулятора. Удачных всем поисков, светлых и ровных дорог!

Видео о том, как самостоятельно заменить противотуманки

MasteraVAZa » Устанавливаем на ваз 2110 противотуманные фары

• 1 Что нужно иметь для подключения
• 2  Противотуманные фары ваз 2110 схема подключения
• 3 противотуманные фары ваз 2110 установка снаружи

Противотуманные фары.

Далеко не каждый автомобиль ваз 2110 комплектуется противотуманными фарами с завода. Как правильно  установить и подключить противотуманки на ваз 2110? Вам поможет наша простая инструкция!

Что нужно иметь для подключения

1)      Готовый комплект противотуманных фар (ГКПТФ), цена комплекта около 120 гривен (если не брать навороченные).

Комплект противотуманных фар.

Важно: для торпеды старого образца вам нужен комплект ГКПТФ на 2110, если у вас ЕВРО – торпедо, покупайте ГКПТФ на 2115 (есть разница в кнопках).

2)      Контрольная лампа (контролька).

3)      Мультиметр (специальный мультитестер).

4)      Комплект разъемов “мама”- “папа” + 8 разъемов “мама”.

5)      Моток изоленты.

6)      Термоусадка (упаковка).

• Электронные схемы подключения идут в комплекте противотуманных фар.

 Противотуманные фары ваз 2110 схема подключения

Схема подключения противотуманок.

подключение вариант 1

1)      Открываем блок с предохранителями, после этого выкручиваем саморез, вытаскиваем  и переворачиваем блок предохранителей. Провода, отмеченные зеленым цветом, с завода не идут, их необходимо добавлять.

Обратная сторона блока предохранителей.

2)      От бухты проводов идущих в комплекте отрезаем два проводка по 15сантиметров каждый. На концах обоих проводов крепим разъемы “мама”.

• Красный провод, отмеченный на рисунке 2 цифрой 1, является плюсовым, можете даже проверить контрольной лампочкой. Протягиваем его к ножке под номером тридцать с обратной стороны реле.

Подключаем первый плюсовой провод.

3)      Провод, обозначенный на рисунке номер 4 цифрой 2, является полюсом, идущим от ножки 87 обратно к блоку предохранителей.

Подключаем второй плюсовой провод.

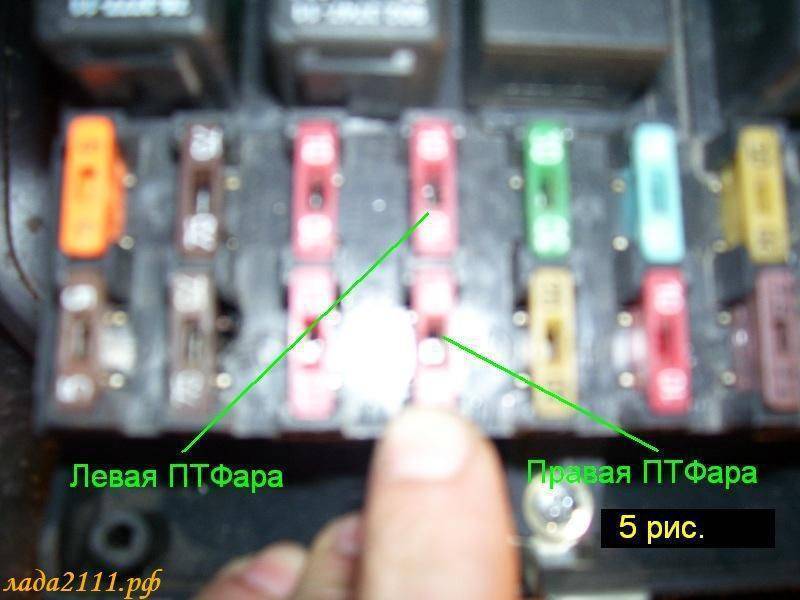

4)      Подводим к предохранителям на рисунке 5 (они предназначены для ПТФ) красные плюсовые провода, после чего они расходятся по одному на правую и левую фары.

Предохранители для ПТФ (по 10ампер) установленные с завода.

5)      Монтируем провода, как показано на рисунке 7. К разъему с двойной “мамой” прикрепляем тридцатисантиметровые провода с “мамами” на концах.

Создаем удобное монтажное соединение.

6)      Вставляем провода с одиночными “мамами” в белый штекер, в местах, выделенных кружочками на блоке предохранителей.

Места подключения одиночных “мам” на блоке предохранителей.

7)      Разъем с двойной мамой выводим из блока предохранителей и подключаем к разъему двойной ”папа”,  который находится позади кнопки открывания багажника.

Подключаем наш разъем к разъему за кнопкой открывания багажника.

8)      Черный провод под цифрой 3, идет от ножки 86 расположенной на реле и является минусом. Лучше всего провести минус от верхней части блока предохранителей. Там уже есть заводские черные провода, заведенные под гайку на 10. Провод, обозначенный цифрой 4, отвечает включение – выключение  ПТФ.

Минус и провод включения ПТФ.

• Несколько вариантов, откуда протянуть провод управления ПТФ.

3. Проводим провод от замка зажигания через кнопку, как в способе 2. Это наиболее удобный вариант.

• На фото №11 цифрой 1 выделено реле включения ПТФ, а цифрой 2 — место, для реле электроподъемников. От него берем  два провода, удлиняем  и выводим на кнопку включения фар. Один из них (розовый тонкий в нашем случае) при включении зажигания появится “плюс”, а черный провод будет «минус».
• Для правильного подключения ПТФ, важно знать, что левый выход располагается  около радиатора, под левой фарой головного освещения, и легко крепится хомутом к кузову машины. Симметрично под правой фарой находится правый выход.

противотуманные фары ваз 2110 установка снаружи

1)  Снимаем заглушки в бампере, чтобы вставить фары.

Снимаем заглушки в бампере.

2)      Устанавливаем облицовку  противотуманки.

Вставляем облицовку.

3)Прикручиваем крепления двумя саморезами.

Прикручиваем крепления ПТФ саморезами.

4)      Осталось подключить противотуманки на ваз 2110, соединив разъемы.

Подключаем провода соединив разъемы “папа”-“мама”.

• Если ПТФ с ксеноном, то вам необходим корректор фар, для регулировки светового потока.

подключение вариант 2

1)      выбираем место для установки — обычно небольшой отсек находящийся под бампером. Для ваз2110 существует  два вида ПТФ: рифленые (рассеивающие свет) и прозрачные (свет идет пятнами). Прозрачные – более модный вариант, но наименее полезный.

2)     необходимо приобрести клавишу с желтым индикатором, провода, реле, клемму для массы, узкую широкую клеммы типа «папа»и соответствующие им клеммы  типа «мама», а также колодки и рамки для фар.

3)      Под капотом отсоединяем провода, идущие к  датчику уровня жидкости и омывательному бачку. Для откручиваем гайку бачка омывателя и вытягиваем пучок проводов, находящийся под левым лонжероном.

4)       В разъеме Ш-1 нам нужны  три провода: два желто-черных и один желтый.

5)      Затем отрезаем два куска от желтого провода и протягиваем их внутрь салона машины. Зачищаем провода,  крепим к ним  широкие клеммы типа «папа», после этого  вставляем их в колодку, чтобы помеченный провод соединился  с желто-черным. Соединяем  колодку и прижимаем к жгуту два желтых провода, ставим бачок омывателя на место.

6)      Далее берем еще два куска провода  длиной 50см каждый. Крепим к ним  клемму под массу и прикручиваем к шпильке вместе с проводом массы от фар.

7)       протягиваем провод противотуманки из переднего лонжерона, вытаскиваем оба провода там, где будет крепиться сама фара. На каждый провод цепляем широкую клемму массы.

8)      Далее надеваем скобы на бампер, а колодки широкой клеммы типа «мама» — на провода

9)      Вставляем лампочки в фары.

Совет: вставляем лампочки в фары, не прикасаясь пальцами к самим лампочкам. Иначе после нагрева лампочки лопнут. Если вдруг вы  коснулись лампочек, обезжирьте их поверхность.

10) Присоединяем  желтый провод  к лампочке, а черный к корпусу.

• На всю процедуру установки ПТФ уходит около двух часов.

подключение вариант 3

2)      Берем колодку ПТФ, и протягиваем красный  провод до черного ящика (ЧЯ), подсоединяем  его к колодке реле №85.

Вот этот самый провод.

3)      Контакт №3 в колодке Ш-1 запитываем из клеммы №30, находящейся  на колодке реле.

Колодка Ш-1.

4)      Контакт №5 из колодки Ш-1 соединяем с клеммой №87 в колодке реле.

Контакт номер пять.

5)      Соединяем при помощи коннектора черные провода, на колодке реле №86 и на контакте №4 из колодки Ш-2.

Коннектор.

6)      Затем подключаем к контакту №1 колодки Ш-1 желтый провод, и ведем его к левой фаре.

Подключаем к контакту №1 колодки Ш-1.

7)      К контакту  №6 колодки Ш-1 подключаем  при помощи  желто-черного провода правую фару.

Подключаем правую фару.

8)      Вставляем колодку Ш-1 в разъем.

Подключенная колодка Ш-1.

9)      Колодку реле размещаем  на задней стенке черного ящика.

Черный ящик.

10)  Переходим к приборной панели. Зеленый провод от колодки ПТФ, находящийся на контакте №10 подключаем к контакту №58R (на фото он сверху).

Сверху мы видим тот самый провод.

11)  Соединяем два  белых провода. Один от колодки ПТФ, а другой – от  переключателя освещения с помощью коннектора. Черный провод с черным соответственно. Возвращаем соединения приборов, кнопки и козырек на свои места.

Соединяем белые и черные провода коннекторами.

12)  Возвращаем кнопку с проводами ПТФ назад в корпус приборной панели.

Возвращаем провода и кнопку в корпус.

13)  Оставшиеся два провода: черный идущий от контакта №7 и розовый исходящий от  контакта №9 подключаем к  индикатору включения противотуманных фар через колодку.

Подключаем провода через колодку.

14)  Вставляем кнопку в панель.

Внимание: Обязательно проверьте, работает ли у вас подсветка кнопки и индикатор включения ПТФ.

Проверяем работу подсветки.

Проверяем работу индикатора.

Подключение противотуманок завершено, дополнительно рекомендуем посмотреть обучающее видео.

Устанавливаем ксенон в противотуманки ваз 2110 своими руками

•  Сначала лампочки h2 устанавливаем  в крышку от пластиковой бутылки. Затем,  при помощи герметика, в фару.

Лампочка установленная в крышку от бутылки.

• Часто встречаются  автомобили с ксеноном, установленным в фары главного света. Если пучок света при этом имеет ровные границы возможно  даже узаконить ксенон при оформлении  документов на авто.

Устанавливаем лампочку при помощи герметика в фару.

• Когда отсутствуют линзы в фарах (имеется лишь отражатель), ваша машина демонстрирует засвет за допустимые границы и приводит к ослеплению остальных участников движения.
