Предохранитель прикуривателя Форд Фокус 2: где находится, как заменить

Главная » Форд Фокус 2

На чтение 3 мин. Просмотров 76.4k.

В жизни каждого автолюбителя нередко встречаются такие случаи, когда внезапно перестаёт работать то, или иное электрическое оборудование. В таких неприятных ситуациях первым делом необходимо проверить внешний вид предохранителей, отвечающих за работу приборов, вышедших из строя. Предназначение плавких вставок состоит в защите системы электрооборудования от выхода из строя её потребителей. Причиной тому может стать перегрузка электрической цепи или возникновение в ней короткого замыкания. На Форд Фокус 2 наиболее часто сгорает прерыватель цепи питания розетки на 12В. Заменить его совсем просто. Нужно только знать, где находится предохранитель прикуривателя.

Плавкие вставки предназначены для размыкания цепи, когда сила тока внутри неё превышает допустимое значение. Они бывают нескольких типов:

• Многоразовые биметаллические. При срабатывании устройства «выбивает» кнопка, которую достаточно нажать, чтобы возобновить защитную функцию прерывателя. Они рассчитаны на прохождение большого тока и, обычно применяются на автомобилях УАЗ и ГАЗ.
• Пластмассовые цилиндрические. Наиболее распространённые одноразовые изделия с металлическими контактами на торцах. Несмотря на свою популярность, они часто плавятся из-за некачественной пластмассы. Применялись в автомобилях Форд до начала 80-х годов.
• Ножевые или штекерные. Бывают трёх размеров: mini, medium и maxi. Применяются на современных машинах, в том числе, и на FordFocus. Такие предохранители отличаются двумя плоскими контактами, надёжностью и удобством в обращении. Предельное значение тока легко определяется по цвету корпуса устройства:

Номинал(А)	Цвет изолятора
12345 7,5 10 15 20 25 30 35 40 60 70 80 100	чёрныйсерыйфиолетовыйрозовыйоранжево-жёлтый коричневый красный голубой жёлтый белый зелёный светло-фиолетовый оранжевый голубой коричневый светло-жёлтый сиреневый

На Форд Фокус каждый блок предохранителей состоит из элементов среднего размера – medium. Один блок размещается под капотом Ford Focus со стороны водителя рядом с аккумулятором. В нём содержатся предохранители, рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салона Форд Фокус 2. Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus.

Чтобы добраться до прерывателя цепи розетки в автомобиле Ford Focus 2, требуется выполнить следующие действия:

• Заглушить мотор Ford Focus и выключить зажигание.
• Снять декоративную пластмассовую полочку под бардачком, потянув её вниз.
• Повернуть два фиксатора, которые удерживают внутренний блок, против часовой стрелки. В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов.
• Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле.
• По нумерации гнёзд определить нужный предохранитель. Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до 2007 года, применялся в одном исполнении, а на моделях, произведённых после 2007 года, – в другом. Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
• Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.

Корпус из цветного прозрачного пластика позволяет визуально определить состояние тонкой нити внутри прерывателя цепи. Если нить цела, значит, устройство рабочее, если оборвана – подлежит замене. В случае её перегорания, необходимо найти и устранить причину выхода из строя плавкой вставки и лишь тогда произвести замену. Запрещается заменять предохранители самодельными перемычками или устройствами с отличающимся номиналом силы тока. Это способно привести к повреждению электроприборов Форд Фокус или даже к возникновению пожара.

Расположение плавких предохранителей и реле и их замена Ford focus 2 и 2 рестайлинг

 Большинство цепей питания электрооборудования автомобиля Форд Фокус защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.
 Блоки предохранителей для Форд фокус 2 и 2 рестайлинг различны и соответсвенно для каждого из них будет приведена своя фотография с расположением установленных в них предохранителей, их номиналом и назначением.

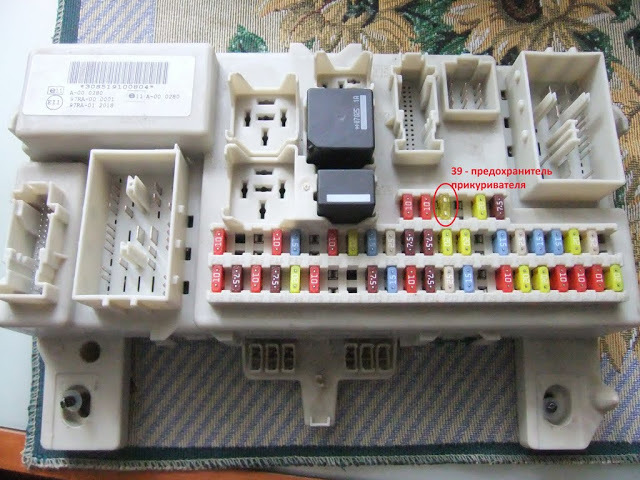

Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.

Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2

*При их наличии.

 Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве Ford focus 2

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 2), крышка монтажного блока снята). В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве Ford focus 2

*При их наличии.

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа…

2. …и опустите монтажный блок вниз.

3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.

4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.

6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.
9. Установите детали в порядке, обратном снятию.

Форд Фокус 2 (рестайлинг) получил другой блок соединений и предохранителей, а именно такой, какой показан на рисунке ниже …



где находится, как заменить

» Форд Фокус 2

В жизни каждого автолюбителя бывают случаи, когда вдруг перестает работать то или иное электрооборудование. В таких неприятных ситуациях первым делом нужно проверить внешний вид предохранители, отвечающие за работу устройств, вышедших из строя.Назначение плавких вставок — защита электросистемы от выхода из строя ее потребителей.Причиной этого может быть перегрузка электрической цепи или возникновение короткого замыкания цепи в нем.На Форд Фокус 2 самым распространенным прерывателем является розетка силового предохранителя на 12В. Заменить его очень легко.Достаточно только знать,где находится предохранитель прикуривателя.

Плавкие вставки предназначены для размыкания цепи при превышении тока внутри нее допустимого значения. Они бывают нескольких типов:

• Многоразовые биметаллические. При срабатывании устройства оно «выбивает» кнопку, нажатие которой достаточно для возобновления защитной функции прерывателя. Они рассчитаны на прохождение большого тока и обычно используются на автомобилях УАЗ и ГАЗ.
• Пластиковый цилиндр. Наиболее распространены одноразовые изделия с металлическими контактами на торцах. Несмотря на свою популярность, они часто плавятся из-за некачественного пластика. Использовался в автомобилях Ford до начала 80-х годов.
• Нож или вилка. Есть три размера: мини, средний и макси. Они используются на современных машинах, в т.ч., и на FordFocus. Такие предохранители отличаются двумя плоскими контактами, надежностью и удобством в использовании. The current limit is easily determined by the color of the device’s housing:

Nominal (A)	Insulator color
12345 7,5 10 15 20 25 30 35 40 60 70 80 100	Черно-серый Azure Orange-Yellow Brown Red Yellow White Green 9000 2 9000 2 . светло-фиолетовый оранжевый синий коричневый светло-желтый сиреневый

В Ford Focus каждый блок предохранителей состоит из элементов среднего размера. Один блок размещается под капотом Ford Focus со стороны водителя рядом с аккумулятором. Он содержит предохранители, рассчитанные на пропускание большого тока и отвечающие за работу компонентов моторного отсека. Другой блок находится в салоне Форд Фокус 2. Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе элемент, отвечающий за работу прикуривателя и заднего выхода Ford Focus.

Чтобы добраться до предохранителя в салоне автомобиля Форд Фокус 2, необходимо сделать следующее:

• Заглушить двигатель Форд Фокус и выключить зажигание.
• Снимите декоративную пластиковую полку под бардачком, потянув ее вниз.
• Поверните две защелки, удерживающие внутренний блок, против часовой стрелки. В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов.
• Осторожно сдвиньте устройство вниз, чтобы получить доступ к предохранителям и реле.
• Откройте капот предохранителей Форд Фокус 2. На внутренней стороне его крышки находится специальный пинцет, который следует вытащить из гнезда.

Корпус из цветного прозрачного пластика позволяет визуально определить состояние тонкой нити накала внутри выключателя. Если резьба цела, значит, устройство исправно, если сорвана, ее необходимо заменить. В случае его перегорания необходимо найти и устранить причину выхода из строя плавкой вставки и только после этого производить замену. Запрещается заменять предохранители самодельными перемычками или устройствами с другим номиналом тока. Это может повредить электроприборы Форд Фокус или даже стать причиной возгорания.

Как найти предохранители в салоне вашего Ford Focus C-max

Внутренние предохранители служат для защиты набора электронных цепей, подключенных к компонентам внутри вашего Ford Focus C-max. Защищает, например, автоматический стеклоподъемник, прикуриватель, насос стеклоомывателя, панель управления кондиционером, некоторые фары, сигнализацию, приборную панель и т.д. идентифицировать его, что дает возможность заменить его.

Расположение предохранителей в салоне вашего Ford Focus C-max

У вас может быть три разных места для предохранителей в салоне вашего Ford Focus C-max . Слева от руля чуть ниже вы увидите небольшой лючок, который снимается вручную. В противном случае есть под радиочастью вашего Ford Focus C-max в центре салона. Последний вариант, они лежат под бардачком , к которому у вас будет доступ вручную, сняв защитную пластиковую крышку.
Чтобы помочь вам с ремонтом, мы также написали статью, посвященную предохранителям и обращению с ними на Ford Focus C-max, которая, вероятно, может вам помочь:
— Где найти блок предохранителей на Ford Focus C -max

Меры предосторожности перед извлечением предохранителя на вашем Ford Focus C-max

Прежде чем обращаться с предохранителями, примите некоторые меры предосторожности, чтобы избежать ненужного риска. Сначала выключите двигатель вашего Ford Focus C-max , затем извлеките предохранитель из его положения, осторожно потянув его вверх пальцами или с помощью подходящих маленьких плоскогубцев, свободно. Будьте осторожны, нить накала, которую вы видите в верхней части предохранителя, должна оставаться целой. Если предохранитель сдох (вы увидите его черным цветом или с обрезанной нитью накала), вам необходимо заменить его на предохранитель эквивалентной силы тока . Эта характеристика написана выше: вы должны распознать как число, за которым следует буква «А».

Рекомендации, если вы не можете найти салонные предохранители в вашем Ford Focus C-max

Если вы все же не нашли этот знаменитый блок предохранителей в салоне , значит ваш Ford Focus C-max мультиплексный . Другими словами, это указывает на то, что все электрические жгуты вашего Ford Focus C-max подсоединены, чтобы избежать избытка в корпусе. Из-за упрощения и комбинирования электрических цепей наличие блока предохранителей уже нецелесообразно.
Для Ford Focus C-max без мультиплекса каждая функция напрямую связана со своей электрической цепью, которая обеспечивает ее работу, каждому проводу соответствует элемент и действие, и у него есть свой предохранитель. Таким образом, для Ford Focus C-max кабели подключаются к общему разъему OBD . (это позволит провести электронную диагностику вашего автомобиля благодаря небольшим меткам, которые заменяют защитное действие предохранителей). Поэтому он расположен там же, где и предохранители в салоне, он похож на маленькую серую коробочку. Если он у вас есть, то в данном случае

не нужно искать блок предохранителей в салоне, у вас его нет на вашем Ford Focus C-max . Обычно это зависит от года выпуска вашего автомобиля.

Вот несколько советов, которые помогут вам найти предохранители на вашем Ford Focus C-max , будьте осторожны, однако помните, что если один из ваших предохранителей перегорел, это означает, что произошла электрическая перегрузка на некоторых из ваши компоненты, поэтому вы должны попытаться определить причину этой перегрузки.
