Опубликовано: 05.08.2015

Освещение и световая сигнализация, это одна из ваших гарантий безопасного движения на дороге. Неисправности как правило возникают в данной системе по нескольким причинам: ослабление контактных соединений, ведущих к периодическим потерям тока в их цепи, окислением этих соединений, в следствии чего увеличивается проходящий ток по этой цепи, вызывающий перегорание предохранителя. Выход из строя лампы освещения. Неисправности с освещением делятся на случаи полного отказа работоспособности света, или кратковременная нестабильная работа. Рассмотрим в данной статье все эти причины и узнаем как их устранить.

Принцип работы освещения на всех автомобилях практически одинаковый, разница заключается только во включении и переключении освещения. В одних моделях ближний свет и дальний свет фар включается только при работающем зажигании в других достаточно работы габаритных огней. Свет ВАЗ 2110 работает при включённом зажигании.

Возникающие неисправности могут носить характер полного отказа работоспособности света фар или их периодичной неработоспособности, возможны случаи когда ваш свет будет гореть тускнее обычного и с перебоями. Дальний свет, как правило настраивается для ночной езды по трассе, в отличии от того, что ближний свет применяется зачастую и днём, в сочетании с противотуманными фарами. Легче всего устранять неисправность полного отказа работы света ВАЗ 2110. В таком случае существует конкретная поломка или неисправность которую просто методически выявляешь и устраняешь. В случае периодических отказов, а на момент устранения, когда всё работает эту неисправность определить куда сложнее, так как она может затаится где угодно.

Перед поиском причины отказа ближнего, дальнего света фар, следует понимать механизм работы и принцип работы, который заключается в следующем:

Питание от аккумуляторной батареи подаётся на замок зажигания — далее питание идёт на выключатель габаритных огней — с которого он поступает на переключатель света, находящийся на рулевой колонке — далее управление поступает с него на соответствующее реле в блоке предохранителей, рулевой переключатель включает определённое реле, подавая напряжение на его контакты.

Важный момент! Рулевой переключатель включает не сам свет, а управляет реле света в блоке предохранителей, которые в свою очередь через соответствующие предохранители подают питание на сами лампы накаливания ближний свет / дальний свет фар.

Таким образом при отказе работы освещения нужно понять и выяснить на каком участке цепи произошёл обрыв цепи, потеря напряжения.

1. Блок фары
2. Блок предохранителей
3. Переключатель света
4. Переключатель габаритных огней
5. Выключатель зажигания
6. Приборная панель

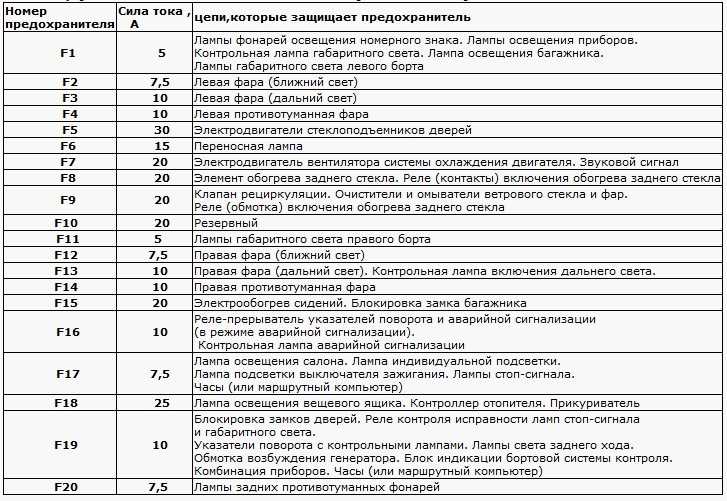

• К4 — Реле ближнего света фар
• К5 — Реле дальнего света фар
• F12 — Предохранители правой фары ближний свет
• F13 — Предохранители правой фары дальний свет
• F3 — Предохранители левой фары дальний свет, КЛ дальнего света
• F13 — Предохранители правой фары дальний

Рассмотрим случай, когда не работает правый дальний свет. Не забывайте о том, что свет включается реле и в случае отказа ближнего или дальнего света одной форы и при этом работоспособностью другой, это означает что цепь включения света до реле функционирует нормально и искать причину следует уже после реле, начиная с предохранителей. Практически все цепи защищены предохранителями, даже установленные дополнительные аксессуары — навигатор, видеорегистратор, антирадар, получают питание от прикуривателя, который защищен предохранителем

За правый дальний у нас отвечает предохранитель F13 вытаскиваем его и проверяем на работоспособность, если по визуальному осмотру не понятно работает он или нет, замените его заведомо исправным предохранителем такой же мощностью.
