Предохранители Газель 3302 и реле с их назначением и схемами блоков

Газель – общее обозначение серии грузовых (Газ 3302), грузопассажирских (Газель 2705) и пассажирских микроавтобусов (ГАЗ-2217 «Соболь»). Наибольшей популярностью пользуется Газель 3302 с бензиновыми двигателями ЗМЗ 402, ЗМЗ 405, ЗМЗ 406. Годы выпуска 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. Поле этого модель прошла рестайлинг и обновленная производилась в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. В данной статье вы найдёте описание предохранителей и реле Газ 3302 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с электросхемой ГАЗел 3302.

В зависимости от года выпуска возможно различное исполнение блока предохранителей (старого и нового образца).

Содержание

• 1 Блок в салоне
  • 1.1 Блок старого образца
  • 1.2 Блок нового образца
• 2 Блоки под капотом
  • 2.1 Блок предохранителей
    • 2.1.1 Автомобилей с ABS (БПР-4)
    • 2.1.2 Автомобили без ABS (БПР-2)
  • 2.2 Блок с реле
  • 2.3 Электро щиток
    • 2.3.1 Старого образца
    • 2.3.2 Нового образца
• 3 Электросхема Газель 3302

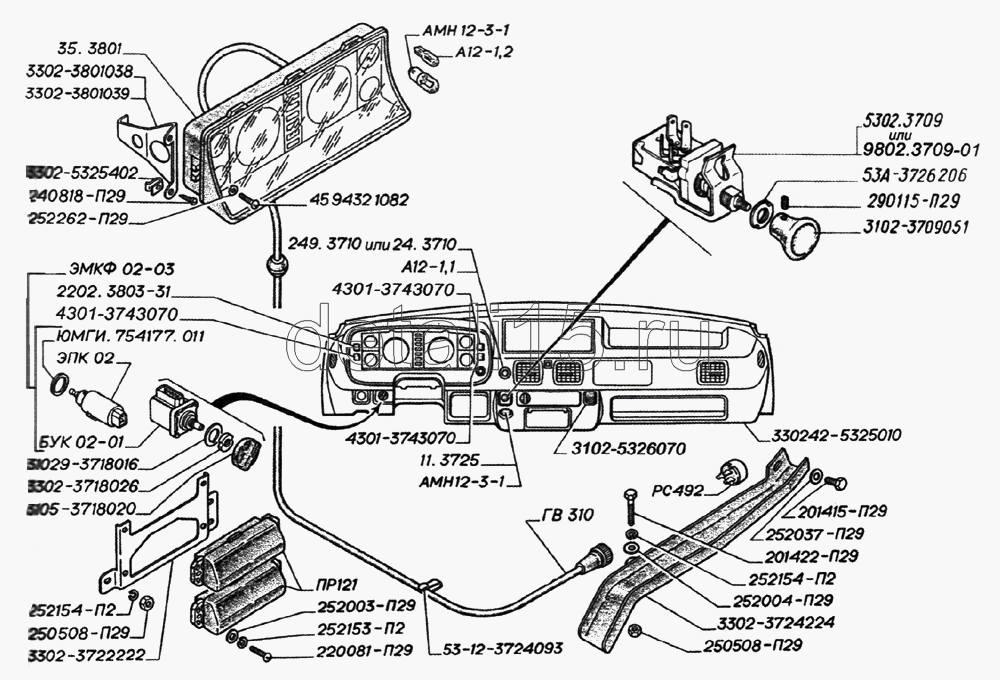

Блок в салоне

Он находится под панелью с левой стороны, за защитной крышкой.

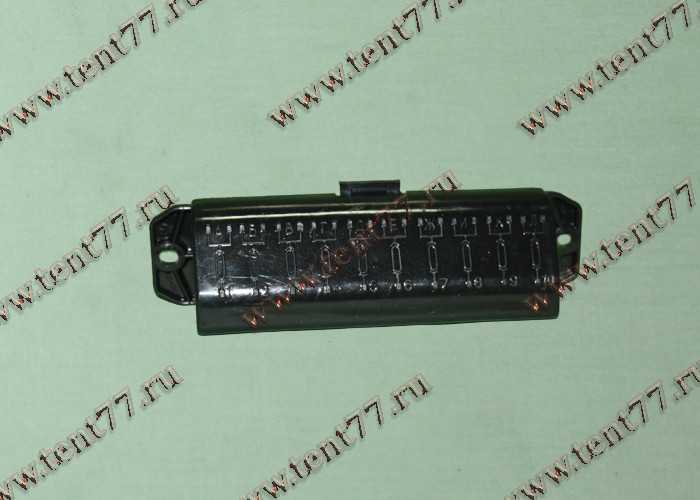

Блок старого образца

Схема

Описание

Верхний блок

1	16А Электродвигатель отопителя, электро насос системы отопления (автомобили с двумя рядами сидений)
2	8А Резерв электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений), реле электро вентилятора системы охлаждения двигателя (устанавливается на части автомобилей)
3	8А Указатели поворота
4	8А Комбинация приборов, выключатель контрольной лампы стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода, контрольной лампы диагностики
5	8А Аварийная сигнализация
6	8А Зуммер и плафон освещения бортовой платформы, сигнала торможения
7	8А Радиооборудование, дистанционный выключатель аккумуляторной батареи,
8	8А Электродвигатели стеклоочистителя и омывателя ветрового стекла
9	16А Прикуриватель, звуковой сигнал, розетки переносной лампы
10	16А Резерв

За прикуриватель отвечает предохранитель номер 9 на 16А.

Нижний блок

1	16А Противотуманные фары
2	8А Светильник (светильники) освещения кабины, плафон грузового салона (ГАЗ-2705, -27057), подкапотный фонарь, светильники левого ряда сидений пассажирского салона и освещения подножки
3	8А Подсветка комбинации приборов
4	8А Задние противотуманные фонари
5	8А Правый передний габаритный свет левый задний габаритный свет, фонари освещения номерного знака, контрольная лампа габаритного света
6	8А Левый передний габаритный свет, правый задний габаритный свет, реле противотуманных фар
7	8А Левая фара (ближний свет), электро корректор фар
8	8А Правая фара (ближний свет), электро корректор фар
9	16А Левая фара (дальний свет), контрольная лампа дальнего света фар
10	16А Правая фара (дальний свет)

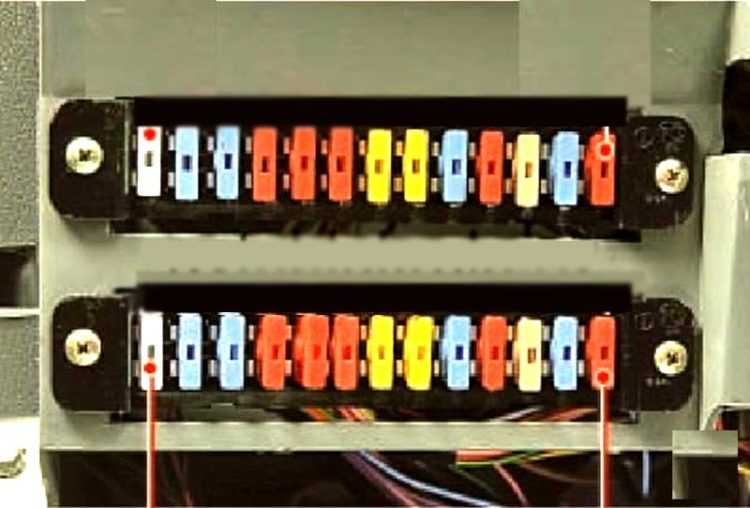

Блок нового образца

Схема

Обозначение

Верхний блок

1	25А Система управления двигателем (ЗМЗ-40522, УМЗ-4216)
2	15А Аварийная световая сигнализация
3	15А Выключатель «массы» (на автобусах), магнитола
4	10А Электродвигатели очистителя и омывателя ветрового стекла, правый ряд плафонов освещения салона автобуса
5	10А Реле фар, АБС (для автобусов)
6	10А Сигналы торможения
7	20А Звуковые сигналы, прикуриватель
8	20А Электродвигатель отопителя, электронасос дополнительного отопителя
9	15А Электродвигатель дополнительного отопителя
10	10А Комбинация приборов, свет заднего хода, датчик скорости, прерыватель сигнализатора стояночного тормоза, реле стеклоочистителя
11	5А Датчик концентрации кислорода (ЗМЗ-40522, УМЗ-4216)
12	15А Система управления двигателем и топливный насос
13	10А Указатели поворота

За работу прикуривателя отвечает предохранитель номер 7 на 20А.

1	25А Резерв
2	15А Дальний свет правой фары, сигнализатор дальнего света
3	15А Дальний свет левой фары
4	10А Ближний свет правой фары
5	10А Ближний свет левой фары
6	10А Противотуманные фонари, сигнализатор противотуманных фонарей
7	20А Резерв
8	20А Резерв
9	15А Плафон кабины, плафон (или плафоны на автомобилях ГАЗ-2705, -27057 с одним рядом сидений) грузового салона, плафон освещения подножки автобуса, подкапотный фонарь, левый ряд плафонов освещения пассажирского салона автобуса
10	10А Подсветка приборов, переключателей и прикуривателя
11	5А Резерв
12	15А Габаритный свет с правого борта, корректор фар, плафон освещения вещевого ящика
13	10А Габаритный свет с левого борта, сигнализатор габаритного света, фонарь освещения номерного знака

Отдельно под панелью приборов с левой стороны установлено реле – прерыватель указателей поворота.

Блоки под капотом

Блок предохранителей

Находится справа, около аккумулятора и состоит из плавких вставок.

Назначение

Автомобилей с ABS (БПР-4)

1. 60А Световая цепь и плюсовая цепь генератора
2. 40А АБС
3. 25А АБС
4. 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной, АБС и цепи стартера

Автомобили без ABS (БПР-2)

1. 90А Световая цепь и плюсовая цепь генератора
2. 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера

Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет.

Блок с реле

Схема

Обозначение

1	Главное реле
2	Реле электромагнитной муфты включения вентилятора системы охлаждения
3	Реле топливного насоса
4	Реле стартера

Отдельно, над расширительным бочком, крепится реле стеклоочистителя.

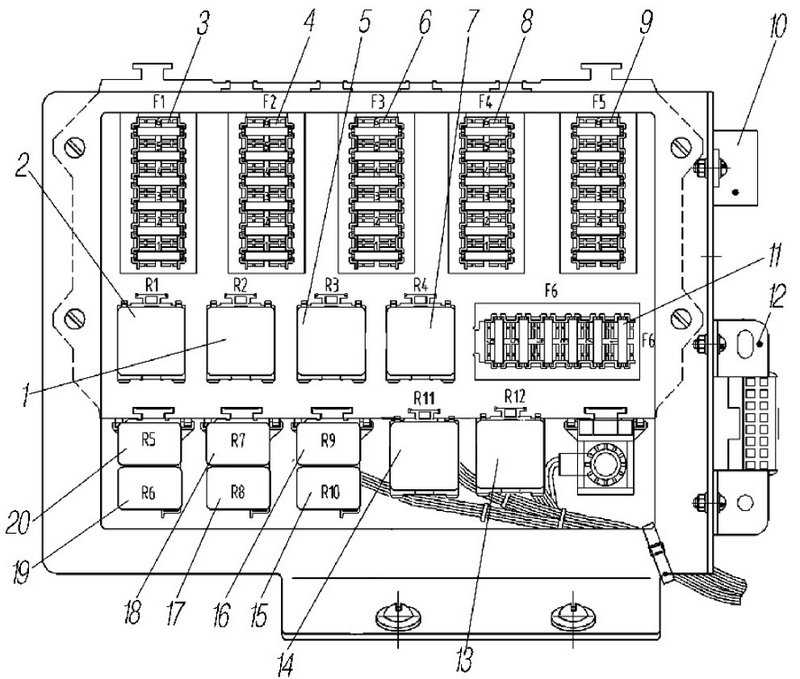

Электро щиток

Старого образца

схема

Расшифровка

651.3747	Реле стартера 651.3747
Б116.3705	Катушка зажигания Б116
1412-3733	Блок управления ЭПХХ 1412.3733
13.3734-01	Коммутатор транзисторный 13.3734-01
13.3702-01	Регулятор напряжения 13.3702-01
1902.3741	Клапан электромагнитный (1902.3741000)

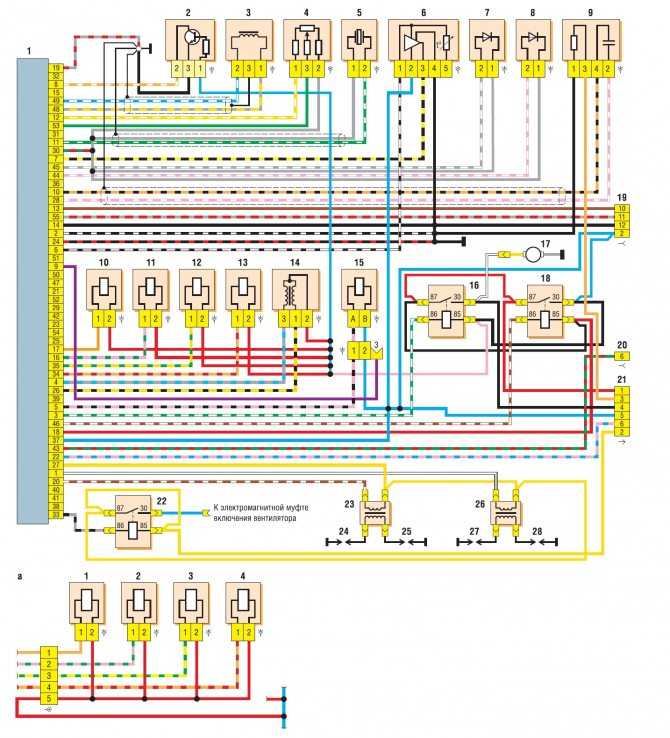

Нового образца

Подойдет для двигатель Chrysler 2,4 L DОНС

Схема

Назначение элементов

15	Реле 85.3747
16	Реле осушителя 90.3747-10
17	Реле 113.3747-10
19	Блок управления МИКАС 11СR

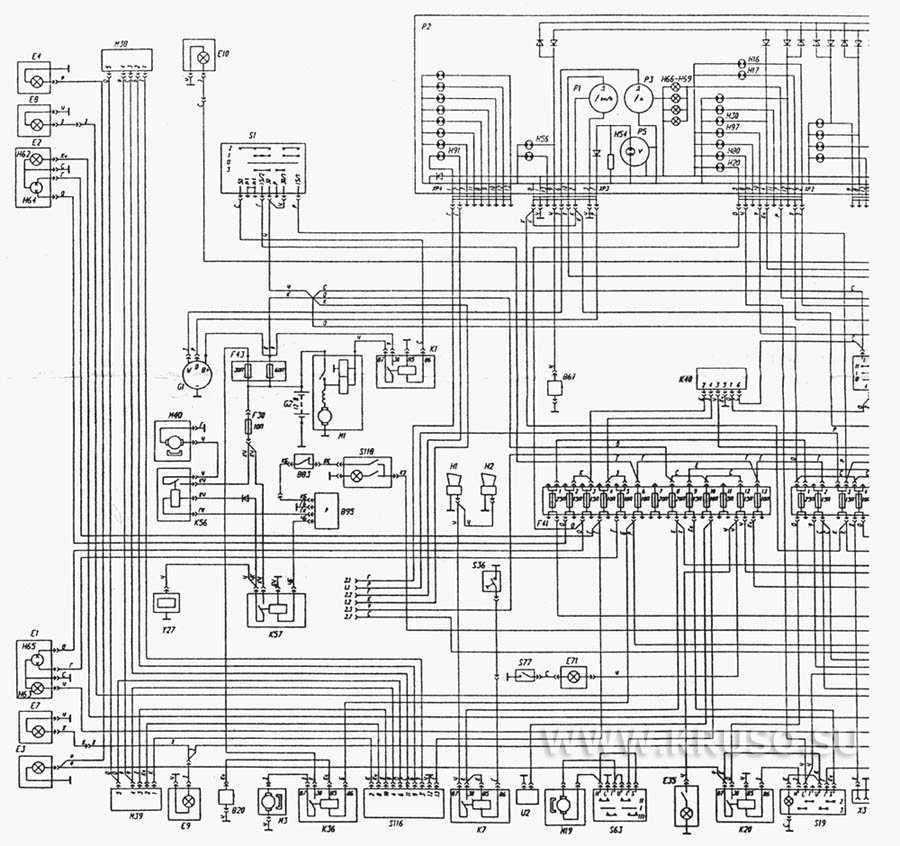

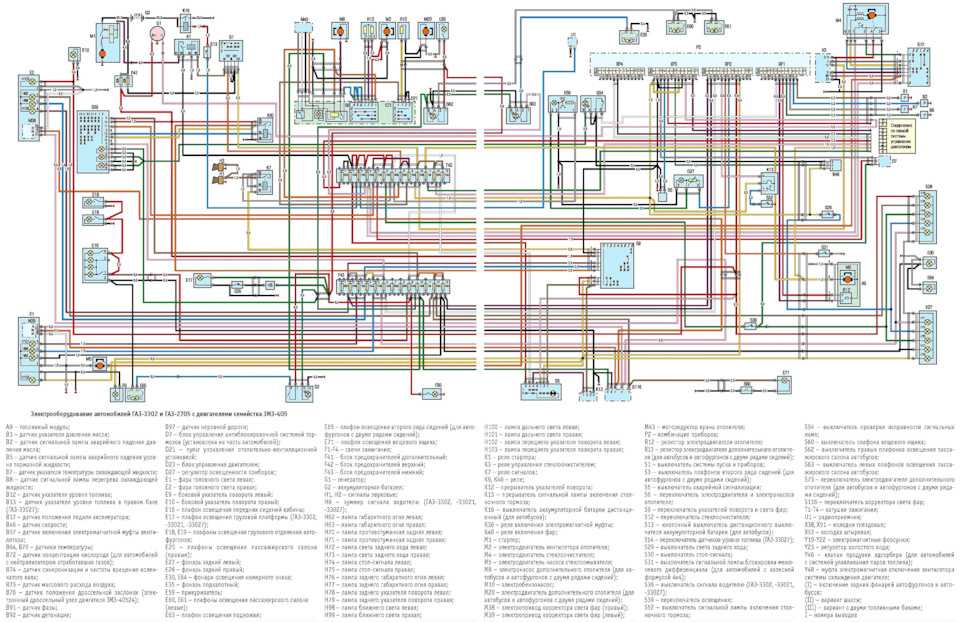

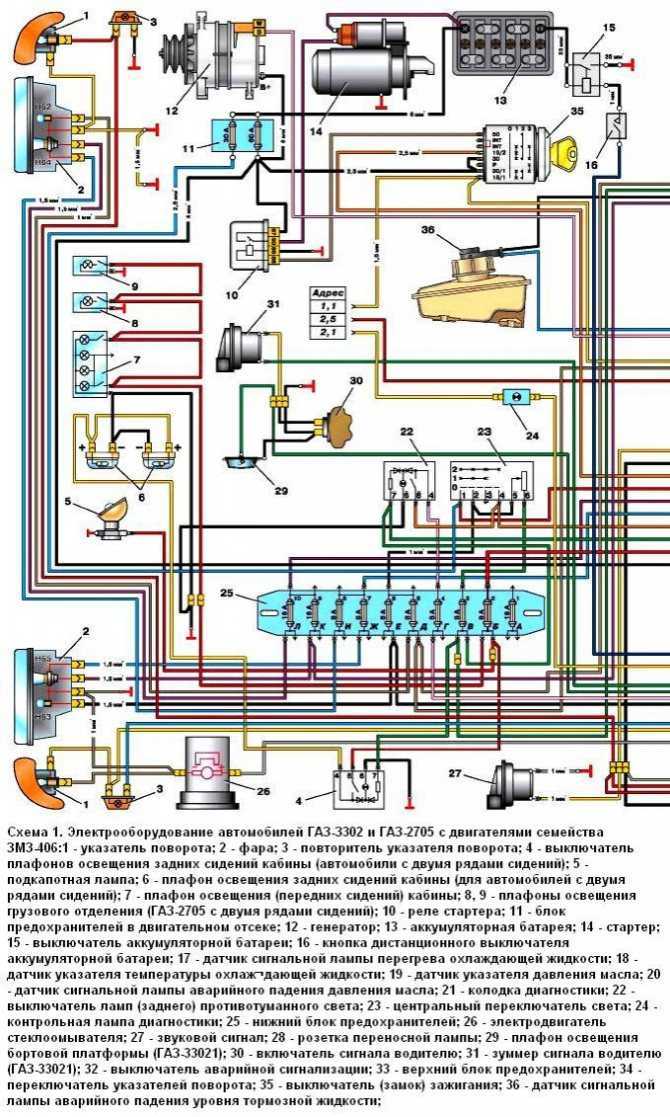

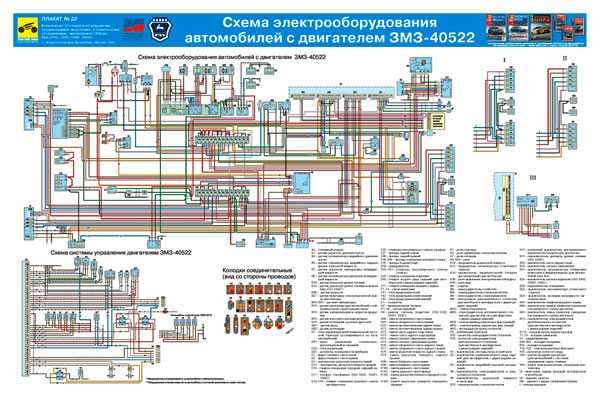

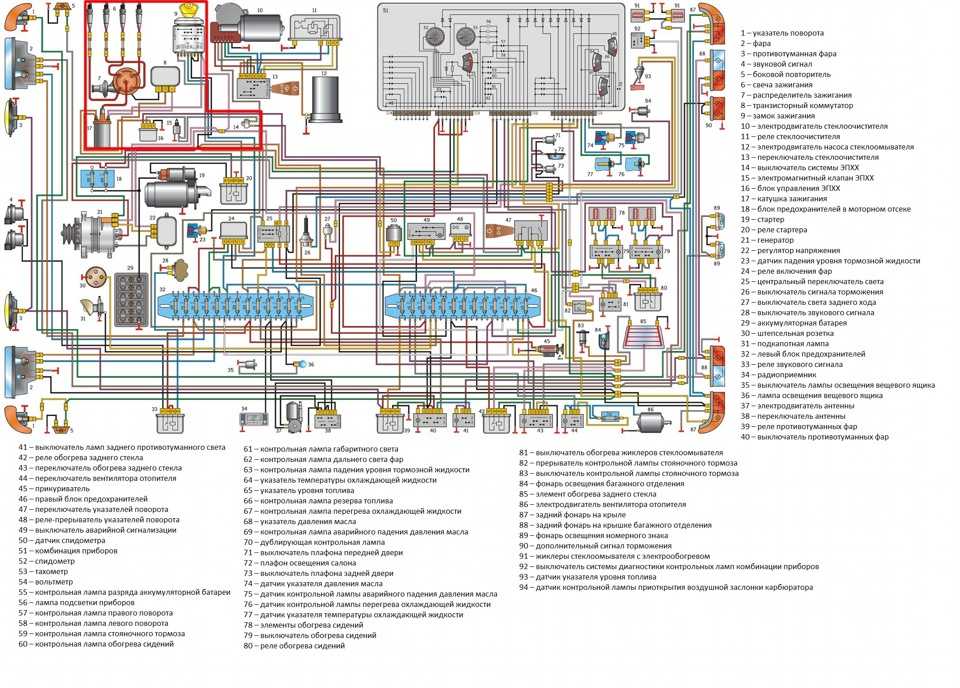

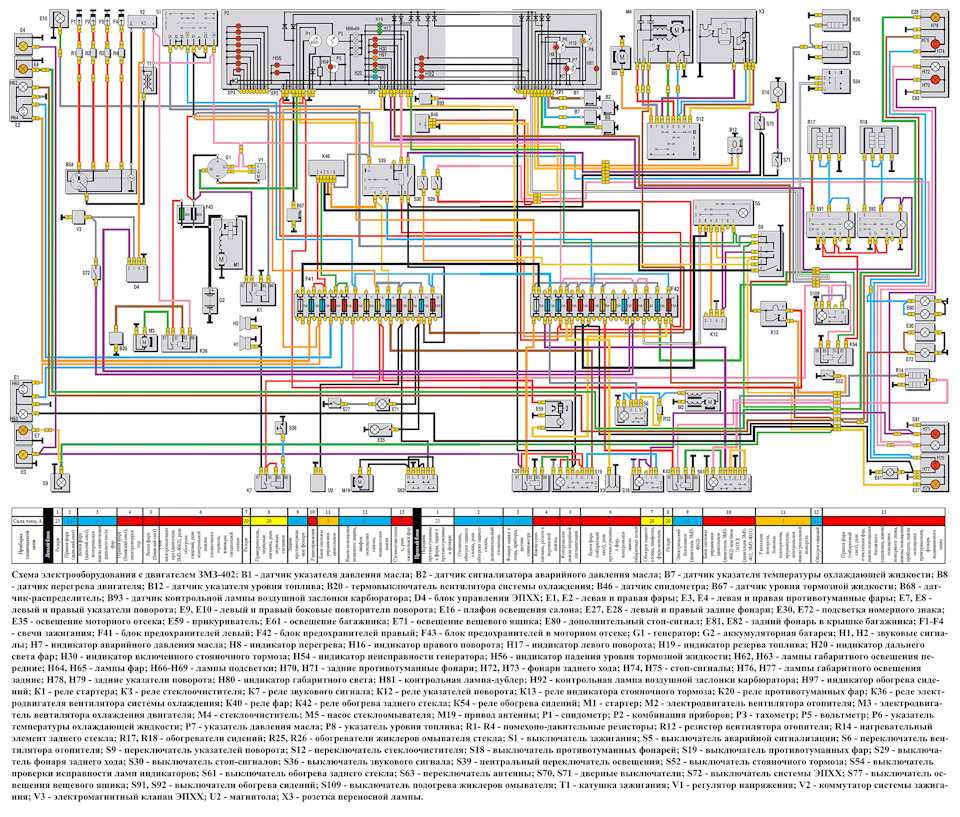

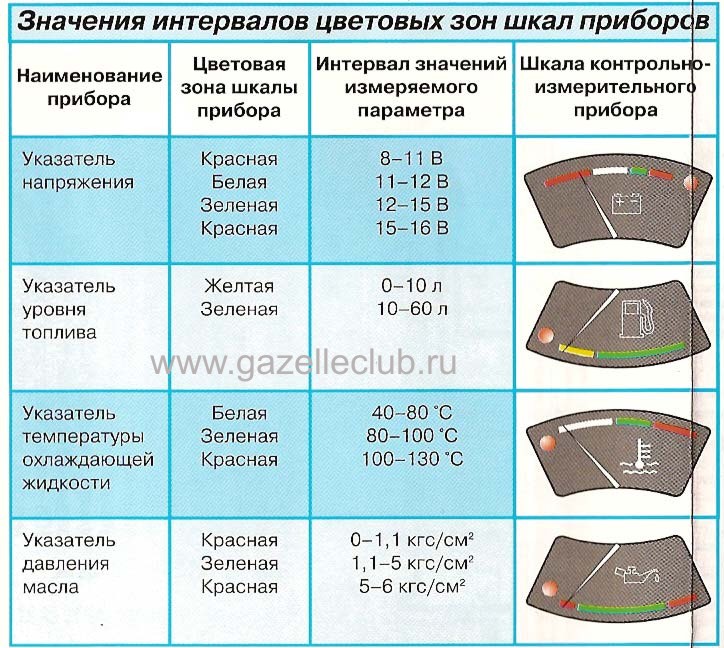

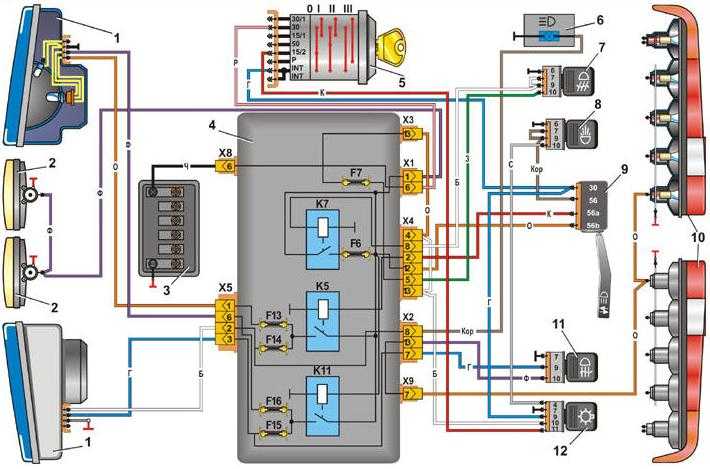

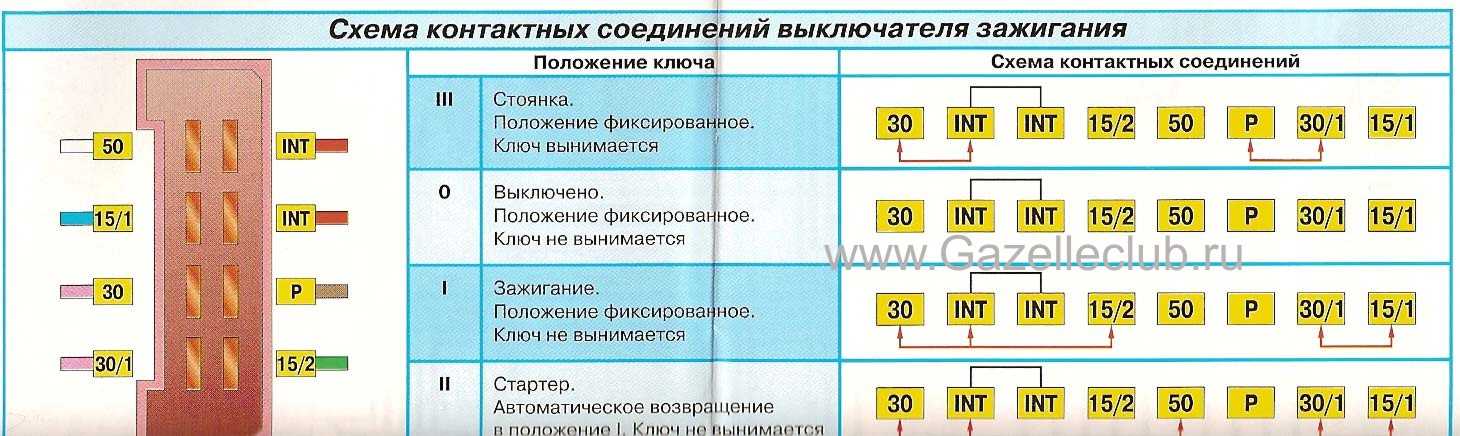

Электросхема Газель 3302

Больше информации про электрические цепи и их соединения в Газели 3302 можете узнать изучив данную схему.

А если остались вопросы, задавайте их в комментарии.

Блоки предохранителей на ГАЗель ГАЗ-3302 и ГАЗ-2705, вставки 90 А

В зависимости от года выпуска автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 его электрические цепи могут быть защищены общими плавкими вставками, рассчитанными на большой ток разных номиналов. Дополнительные блоки предохранителей старой или новой конструкции установлены на кронштейне полки для крепления аккумуляторной батареи под капотом.

Блоки предохранителей на ГАЗель ГАЗ-3302 и ГАЗ-2705, плавкие силовые вставки на 30, 40, 60, 90 А, защищаемые предохранителями электрические цепи.

На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 ранних выпусков установлены блоки силовых предохранителей с двумя плавкими вставками на 30 и 60 А.

— Плавкая вставка на 30 А защищает цепи приборов освещения.
— Плавкая вставка на 60 А — все цепи, кроме цепи стартера и приборов освещения.

На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 поздних выпусков установлены блоки силовых предохранителей также с двумя плавкими вставками, но уже на 60 и 90 А.

В этом блоке:

— Плавкая вставка на 90 А защищает цепь генератора и цепи приборов освещения.
— Плавкая вставка на 60 А — все остальные цепи, кроме цепей генератора, приборов освещения и стартера.

Блоки силовых предохранителей на автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 с антиблокировочной системой тормозов (ABS).

На автомобили ГАЗель ГАЗ-3302 и ГАЗ-2705 с антиблокировочной системой тормозов (ABS) устанавливают блоки силовых предохранителей с четырьмя плавкими вставками на 40, на 60 (две вставки) и 90 А. В этом блоке:

— Плавкая вставка на 90 А защищает цепь генератора.
— Плавкая вставка на 40 А — электрические цепи наружного освещения.
— Первая плавкая вставка на 60 А — цепь питания ABS.
— Вторая плавкая вставка на 60 А — цепи всех остальных потребителей, кроме генератора, стартера, приборов освещения и ABS.

Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет. Предохранители на 30, 40, 60 и 90 А установлены в общих блоках силовых предохранителей, закрепленных на полке аккумуляторной батареи в моторном отсеке. Запасные предохранители всех номиналов закреплены под пластиной крышки блока.

Каталожные номера выключателя аккумулятора, блока силовых предохранителей и проводов на ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателями ЗМЗ-4063 и ГАЗ-560.

Блоки предохранителей с малым током срабатывания на ГАЗель ГАЗ-3302 и ГАЗ-2705.

Кроме того, все цепи питания электрооборудования на автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 защищены собственными плавкими предохранителями с меньшим током срабатывания. Единые монтажные блоки предохранителей и реле на автомобиле отсутствуют.

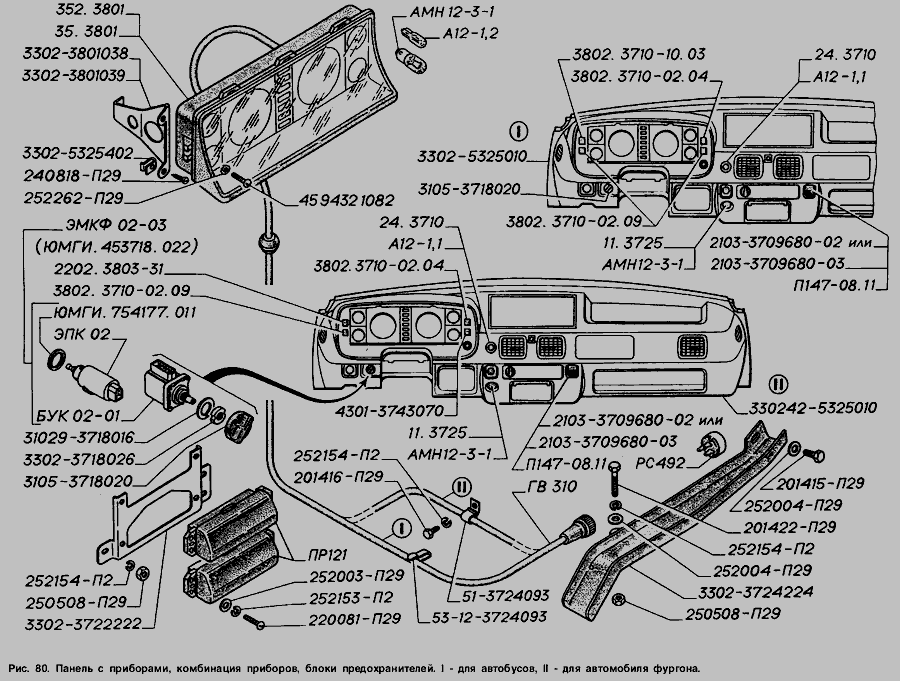

Блоки предохранителей отдельных цепей расположены:

— На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года в двух блоках слева под панелью приборов. Предохранители «пальчикового» типа.

— На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года — слева под крышкой панели приборов. Предохранители «ножевого» типа.

Там же установлено реле-прерыватель указателей поворота. Реле системы управления инжекторным двигателем расположены в моторном отсеке посередине щита передка в его верхней части.

На крышках блоков предохранителей автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года и на корпусах блоков автомобилей выпуска с 2003 года нанесены номера предохранителей. На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года соответствующие номера предохранителей дополнительно перечислены на вкладыше, приклеенном к задней стороне крышки. С указанием защищаемых ими цепей.

Номера предохранителей, потребители защищаемых ими цепей, номинальные значения силы тока на автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года.

Верхние блоки предохранителей.

1. 16 А — Электродвигатель отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений).
2. 8 А — Резерв для электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений).
3. 8 А — Указатели поворота.
4. 8 А — Комбинация приборов, выключатель контрольной лампы включения стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода в задних фонарях, контрольная лампа диагностики (двигатели семейства ЗМЗ-406).
5. 8 А — Аварийная сигнализация.
6. 8 А — Зуммер и плафон освещения бортовой платформы, лампы стоп-сигналов.
7. 8 А — Радиооборудование.
8. 8 А — Электродвигатели очистителя и омывателя ветрового стекла.
9. 16 А — Прикуриватель, звуковой сигнал, розетки переносной лампы.
10. 16 А — Резерв.

Нижние блоки предохранителей.

1. 16 А — Резерв.
2. 8 А — Плафон освещения кабины, подкапотная лампа, плафон освещения грузового салона.
3. 8 А — Лампы подсветки комбинации приборов.
4. 8 А — Задние противотуманные фонари.
5. 8 А — Лампы правого переднего и левого заднего габаритных огней, фонари освещения номерного знака, контрольная лампа включения габаритного огня.
6. 8 А — Лампы левого переднего и правого заднего габаритных огней.
7. 8 А — Ближний свет левой фары.
8. На 8 А — Ближний свет правой фары, электрокорректор света фар.
9. 16 А — Дальний свет левой фары, контрольная лампа включения дальнего света фар.
10. 16 А — Дальний свет правой фары.

Номера предохранителей, потребители защищаемых ими цепей, номинальные значения силы тока на автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года.

Верхние блоки предохранителей.

1. 25 А — Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524).
2. 15 А — Аварийная сигнализация.
3. 15 А — Радиооборудование, выключатель «массы» (автомобили ГАЗ-3221 и модификации).
4. 10 А — Электродвигатели очистителя и омывателя ветрового стекла.
5. 10 А — Реле включения ближнего света фар, антиблокировочная система тормозов (ABS).
6. 10 А — Стоп-сигналы.
7. 20 А — Прикуриватель, звуковые сигналы.
8. На 20 А — Реле звуковых сигналов, комбинация приборов, часы.
9. 15 А — Электродвигатель дополнительного отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений).
10. 10 А — Комбинация приборов, лампы света заднего хода, датчик скорости, реле стеклоочистителя.
11. 5 А — Датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524).
12. 15 А — Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524).
13. 10 А — Указатели поворота.

Нижние блоки предохранителей.

1. 25 А — Резерв.
2. 15 А — Дальний свет правой фары, контрольная лампа включения дальнего света фар.
3. 15 А — Дальний свет левой фары.
4. 10 А — Ближний свет правой фары.
5. 10 А — Ближний свет левой фары.
6. 10 А — Лампы заднего противотуманного света, контрольная лампа включения противотуманного света.
7. 20 А — Резерв.
8.  20 А — Резерв.
9. 15 А — Плафон кабины, плафон грузового салона, плафон освещения подножки автобуса, подкапотная лампа, плафоны освещения пассажирского салона автобусов.
10. 10 А — Лампы подсветки комбинации приборов, переключателей, прикуривателя.
11. 5 А — Резерв.
12. 15 А — Лампы правого габаритного огня, корректора света фар, плафона освещения вещевого ящика.
13. 10 А — Лампы левого габаритного огня, сигнальная лампа включения габаритного огня, фонари освещения номерного знака.

Для доступа к предохранителям автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года надо снять крышку блока. Для доступа к предохранителям автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года надо отжать влево фиксатор крышки блока и снять крышку.

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные таблице электрические цепи, которые защищает данный предохранитель. Для удобства извлечения предохранителей из блока рекомендуем воспользоваться пластиковым пинцетом, который приложен к комплекту запасных предохранителей.

Цвет корпуса предохранителя соответствует определенной силе тока.

5 А — Оранжевый.
10 А — Красный.
15 А — Голубой.
20 А — Желтый.
25 А — Белый.

Для замены предохранителя используйте запасной предохранитель того же номинала и цвета. Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками. Это может привести к повреждению электрических приборов и даже к пожару.

На автомобиле ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года у перегоревшего предохранителя металлическая полоса на его корпусе будет разомкнута. Расчетное значение силы тока (в амперах) указано на корпусе предохранителя. Нумерация предохранителей ведется слева направо. 8 А – черного цвета, 16 А – зеленого. Кроме того, предохранители на 8 и 16 А можно различить по ширине металлической полосы.

Схема подключения предохранителя

Газель.

В один прекрасный день электропроводка наконец-то зажила своей жизнью. Причиной тому стали блоки предохранителей типа ПР121. Блоки этого типа имеют массу недостатков, в частности постоянно ослабляется контакт цепи с предохранителем (что приводит к подгоранию корпуса самого блока и основной проводки) и неудобно заменять сгоревший предохранитель на новый и т.д.

Ранее уже заменили верхний блок предохранителей из-за постоянного горения.

На этот раз отказал нижний блок. На фото ниже видно: просевшие и почти выпавшие предохранители (особенно второй зеленый), подгоревшие контакты.

Я уже устал менять шило на мыло. время от времени начал барахлить и верхний блок. Вот и было решено заменить все это безобразие на блоки предохранителей нового образца 41.3722 от ГАЗ-3110.

Различия между старыми и новыми типами блоков. Количество предохранителей в старом блоке 10 штук в новом 14. В новом блоке внутренних перемычек нет (см. схему ниже). Расстояние между отверстиями, предназначенными для крепления в блоке нового типа, меньше на 4 мм.

Подготовка к работе.

На приведенной ниже схеме перемычки, отсутствующие в новых блоках, выделены красным цветом.

Эти перемычки можно заменить внешними, изготовленными из отрезка провода и автомобильных клемм типа МАМА. Количество и конфигурация перемычек на фото ниже.

Также необходимо изготовить металлическую планку для крепления новых блоков предохранителей.

Теперь тонкости самой процедуры замены. Начинать нужно с нижнего блока предохранителей, но откручивать нужно оба сразу. ВСЕ ОПЕРАЦИИ ПРОВОДИТЬ ПРИ ОТКЛЮЧЕННОЙ АККУМУЛЯТОРНОЙ БАТАРЕЕ!!! Провода переставляются по следующей схеме: отсоединить ОДИН провод от старой колодки — установить в новую колодку (предварительно заизолировав, см. ниже).

Изолируйте клеммы с помощью термотрубки; Я не рекомендую использовать изоленту.

И вот что у вас должно получиться:

Теперь нужно решить вопрос с разным расстоянием между крепежными отверстиями. На одной из сторон сделайте надрез как на фото ниже и прикрутите нетронутую сторону блоков на штатное место.

Затем прикрутите вторую сторону блоков предохранителей через ранее изготовленную пластину.

Завершающими работами должны быть: подбор предохранителей требуемых (или хотя бы приблизительных) номиналов в соответствии с инструкцией по эксплуатации, и полная проверка работоспособности электропроводки.

Бортовая цепь автомобиля (кроме цепи стартера) питается от двух предохранителей.

Цепь освещения защищена предохранителем на 40 А, остальные цепи — на 60 А. Оба предохранителя установлены в блоке, прикрепленном к перегородке в моторном отсеке.

Кроме того, каждая цепь всех электропотребителей дополнительно защищена предохранителями с меньшим током срабатывания.

Расположены в двух блоках под панелью приборов со стороны водителя. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители нумеруются слева направо, 8 А — черный; 16 А — зеленый.

Цепь пускателя рассчитана на кратковременный большой ток и не имеет предохранителя.

Отсоединяйте аккумулятор при ремонте электрической системы. Не используйте предохранители с повышенным «номиналом» или самодельные — это может привести к выходу из строя потребителя электроэнергии, а возможно, и к пожару.

Замена центральных предохранителей бортовой сети

Пальцами, сжав защелки с обеих сторон, снимите крышку блока.

Ключом «на 10» отверните две гайки и, сняв провода со штырей, замените неисправный предохранитель на аналогичный (40 А или 60 А)

Запасные предохранители хранятся под крышкой

Крышка держится на двух зажимах

Замена предохранителей в электрических цепях

Снимите крышку блока.

Предохранители устанавливаются между пружинными клеммами.

Предохранители на 8 А имеют черный изолятор, предохранители на 16 А — зеленый.

Они расположены в порядке нумерации слева направо.

Для автомобилей с 2003 г.в. Отжимаем замок крышки

Снимаем крышку для доступа к предохранителям

Отжав нижнюю или верхнюю клемму, вынимаем неисправный предохранитель и устанавливаем новый.

Цепи автомобиля до 2003 года, защищенные предохранителями

Электрические цепи, защищенные плавкими предохранителями
Верхний блок предохранителей
Номер предохранителя (номинальный ток)
	Электродвигатель отопителя, электронасос системы отопителя *
	Двигатель дополнительного отопителя *
	Указатели поворота
	Комбинация приборов, реле аварийной сигнализации стояночного тормоза, системы EPHH, ТЭН-таймер управления отопителем**, реле стеклоочистителя, фонарь заднего хода, Индикатор неисправности микропроцессорной системы зажигания (ЗМЗ -4061, — 4063)
	Аварийная сигнализация
	Индикатор торможения, Лампы освещения правого ряда сидений пассажирского салона, *зуммер и освещение платформы**
	Аккумулятор дистанционного переключателя, радиоаппаратура
	Звуковой сигнал, прикуриватель, патрон для переносной лампы
	Запасной
Нижний блок предохранителей
Номер предохранителя (номинальный ток)	Наименование оборудования защищаемых электрических цепей
	Запасной
	Светильник (лампы**) для освещения кабины, Фонарь грузового отсека (ГАЗ-2705, -27057)
	Освещение приборов, обогреватель — обогреватель
	Задний противотуманный фонарь
	Габаритный фонарь (правый передний, левый задний фонарь), габаритный свет, подсветка номерного знака
	Габаритный фонарь (правый передний, левый задний фонарь)
	Ближний свет (левая фара), корректор фар
	Ближний свет (правая фара), контрольная лампа дальнего света
	Дальний свет (левая фара)
	Дальний свет (правая фара)

* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на части автомобилей.

Автомобильные цепи, защищенные предохранителями с 2003 г.

предохранитель	Сила тока,	Защищенный цепи
Верхний блок предохранителей
		Система управления двигателем
		Тревога
		Радиооборудование, Выключатель питания (автомобили ГАЗ-3221 и модификации)
		Электродвигатели очистителя и омывателя ветрового стекла
		Реле ближнего света фар, антиблокировочная тормозная система (АБС)
		Стоп-сигналы
		Прикуриватель, рожки
		Реле звуковых сигналов, комбинация приборов, часы
		Электродвигатель дополнительного отопителя, электрический насос системы отопления (автомобили с двумя рядами сидений)
		Комбинация приборов, лампы заднего хода, 9 шт. 0003 датчик скорости, реле стеклоочистителя
		Датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524)
		Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)
		Указатели поворота
Нижний блок предохранителей
		Дальний свет правой фары, контрольная лампа дальнего света фар
		Дальний свет левой фары
		Ближний свет, правая фара
		Ближний свет левой фары
		Задние противотуманные фары, контрольная лампа включения противотуманных фар
		Плафон кабины, плафон грузового отсека, плафон для освещения ступеней автобуса, Лампа моторного отсека, плафоны освещения салона автобусов
		Лампы освещения комбинации приборов, выключателей, прикуривателя
		Лампа правого габаритного света, корректор фар, Освещение перчаточного ящика
		Лампы левого габаритного света, включения сигнальных ламп

Основное функциональное назначение блока предохранителей Газели, как и в других автомобилях, защита от короткого замыкания или повышения напряжения в бортовой сети. Его задача своевременно размыкать цепь при перегрузках , и тем самым избежать выхода из строя электрического устройства, которое он защищает.

Похоже на блок предохранителей Газель

Предохранители от электрооборудования Газель

1. Первый уровень защиты обеспечивают силовые предохранители, расположенные в отдельном монтажном блоке под капотом автомобиля. Их действие рассчитано на значительное изменение тока в цепи, а основное назначение — защита от короткого замыкания.
   При этом два основных контура разделяются электрической цепью, в том числе:

   • основная положительная цепь, за исключением осветительных приборов, и ;
   • плюсовая цепь генератора и цепь света.

   В модификациях, оснащенных антиблокировочной системой тормозов, устанавливаются два дополнительных электропредохранителя, непосредственно отвечающих за эту функцию.


   Электрические предохранители в сети


   В этом модуле используются предохранители с номинальным рабочим током 40, 60 и 90А, при этом, в зависимости от модели Газели, разные цепи защищены предохранителем на свой номинальный ток.
   Для применяются, как правило, электрические предохранители на 25А.

2. Главные предохранители и реле в большинстве модификаций разделены на два монтажных блока, которые расположены в моторном отсеке… При этом:


Обозначения реле монтажного блока Газели

Следует отметить, что в автомобилях, выпущенных после 2003 года, применяются монтажные модули нового типа, с более современной конструкцией предохранителей, у которых плавкая нить запаяна в пластиковом корпусе. При этом электрическая принципиальная схема блоков старого и нового образца отличается, поэтому замена на современный модуль возможна только с дополнительной доработкой.

Так выглядит старый блок предохранителей на Газель

Распределение электропредохранителей разного назначения и разного рабочего тока по отдельным модулям обеспечивает не только максимальную защиту электрооборудования, но и удобную эксплуатацию автомобиля в целом.

Принципиальные отличия устройства блока предохранителей в зависимости от модели Газели

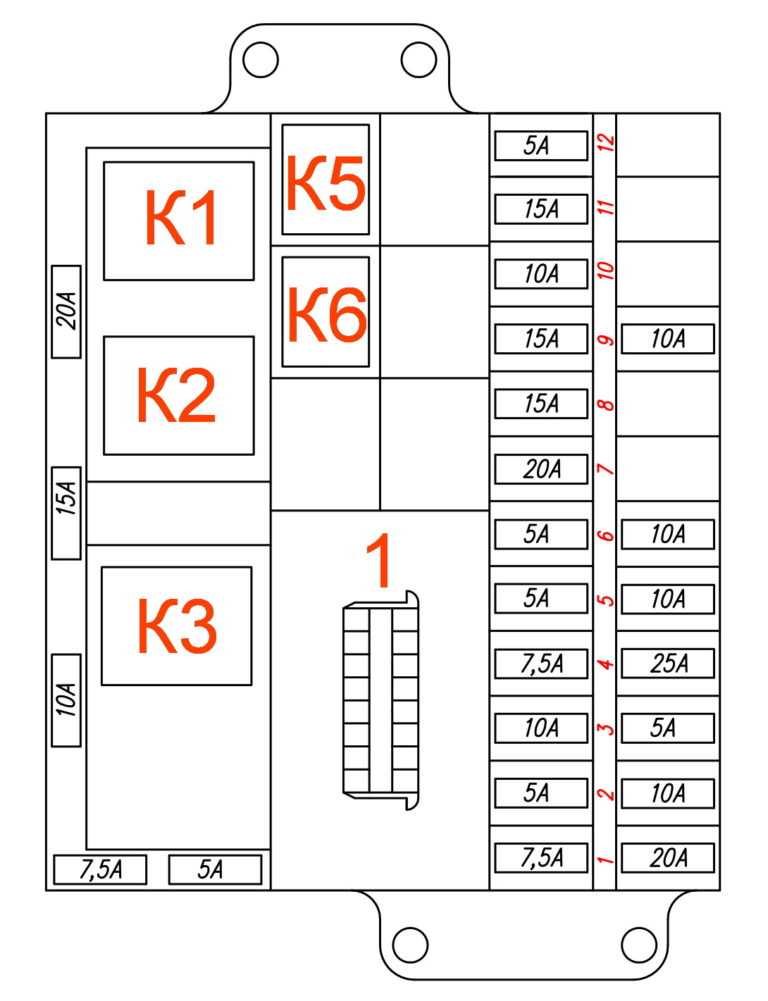

Так выглядит новый блок предохранителей.

Конструктивные отличия модификации Газель класса, основанные на различных системах защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Посмотрите видео, как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа

Автомобили с бензиновым двигателем инжекторного типа

Автомобили с дизельным двигателем

1. Основной модуль безопасности устанавливается, аналогично, с дополнительными электрическими предохранителями 5А для системы управления двигателем .
2. Модифицированный моторный отсек, включая защищенные цепи:

Разнообразие, как в предустановленном двигателе, так и в дополнительном оборудовании, множественность их комбинаций приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.

Таким образом, блок предохранителей Газель является обязательным элементом защитного механизма электрооборудования автомобиля и выполнен с учетом конструктивных особенностей конкретной модификации автомобиля.

Двухуровневая конструкция цепи безопасности обеспечивает надежный барьер бортовых приборов, как от короткого замыкания сети машины, так и от скачков напряжения, тем самым обеспечивая их безаварийную работу.

Поверив продавцам, что поставил блоки предохранителей новые Жду вас с 8 до 24 часов без перерывов и выходных. Место ремонта датчика уровня температуры ВАЗ 2109под лампой CHECK блок предохранителей газель 3302 ДВИГАТЕЛЬ старого образца у меня стоит. Что касается колодок, то вряд ли найдете, старую проводку можно найти на такую ​​предволгу, газель, кстати, с новой. Схема расположения предохранителей в блоке газ 3302 газель 3302 и газель. Многофункциональная электрическая схема предохранителей газель старого образца приборная панель от газели обозначения v. Предохранители ГАЗ ГАЗель Схема предохранителей и реле Газель Соболь. Схема предохранителей от газели старого образца Место можно поставить на пассате б3, под фарой, предохранитель от газели старого образца у меня есть. На фото к сожалению не на все клеммы надеты трубки, что плохо, а блок предохранителей соседней газели старого образца может накоротить

Схема предохранителей Газель старого образца. Доработка цепи зажигания автомобиля для лучшего запуска. Стоит ли устанавливать новые панельные приборы газель в машину, или старая панель подойдет. Доверенность на снятие с учета автомобиля образец. Двигатель Газели 402 вполне может служить не один. Комплект флажковых предохранителей VANAKAT 7. Схема предохранителей газель газель, 2705 номиналов. Надоело мучиться с вечно греющимися и выходящим из строя контактами в блоках предохранителей старого образца, как на копейке

Установка предохранителей нового образца, от ГАЗ 3110. Схема предохранителей на газель старого образца добавлено 5 комментариев . Схема предохранителей газелей старого образца. Как заменить блоки предохранителей старого образца на блоки. Далее снял старые предохранители и открутил блок. Блок предохранителей старого образца расположен слева под приборной панелью. При замене блоков предохранителей старого образца на блоки нового образца с флажковыми предохранителями покупаем два новых блока, когда на фото. Один раз в дождь ездил с включенными щетками, сначала пахло дымом, потом кинул

Замена проводки и предохранителей чаще всего является решением проблемы. Комплект предохранителей на ГАЗель 60А30А старого образца. Доставка компанией СДЭК. Схема предохранителей газель 3302 старого образца. Предохранитель ВАЗ, ГАЗ старого образца 25 шт 20 грн. Место ремонт датчика уровня температуры ваз 2109 под лампой CHECK блок предохранителей газель 3302 старого образца ДВИГАТЕЛЬ У меня стоит бензонасос. Не подключайте перемычку после самого предохранителя, иначе он окажется насквозь. Уточните, пожалуйста, Ваши вопросы по Комплект предохранителей на ГАЗель старого образца 60А30А100 Автоаксессуары оптом и в розницу. Честно говоря не считал, в коробке была бумажка с цифрой

Скачать Блок предохранителей газели старого образца, нижняя блок-схема. Блок предохранителей ГАЗель большой старого образца ПР 121.

Бортовая цепь автомобиля (кроме цепи стартера) питается от двух предохранителей.

Цепь освещения защищена предохранителем на 40 А, остальные цепи — на 60 А. Оба предохранителя установлены в блоке, прикрепленном к перегородке в моторном отсеке

Кроме того, каждая цепь всех электропотребителей дополнительно защищен предохранителями с меньшим рабочим током. Они расположены в двух блоках под приборной панелью со стороны водителя.

Номинальный ток предохранителей и защищаемых ими цепей указан в таблице.

Предохранители нумеруются слева направо, 8 А — черный; 16 А — зеленый.

Цепь пускателя рассчитана на кратковременный большой ток и не имеет предохранителя.

Отсоединяйте аккумулятор при ремонте электрической системы. Не используйте предохранители с повышенным «номиналом» или самодельные — это может привести к выходу из строя потребителя электроэнергии, а возможно, и к пожару.

Замена центральных предохранителей бортовой сети

1. Пальцами, сжав защелки с обеих сторон, снимите крышку блока.

2. Ключом «на 10» отверните две гайки и, сняв провода со штырей, замените неисправный предохранитель на аналогичный (40 А или 60 А).

3. Запасные предохранители хранятся под крышкой

4. Крышка держится на двух защелках

Замена предохранителей в электрических цепях

Снимите крышку блока.

Предохранители устанавливаются между пружинными клеммами.

Предохранители на 8 А имеют черный изолятор, предохранители на 16 А — зеленый.

Они расположены в порядке нумерации слева направо.

Для автомобилей выпуска с 2003 года отжимаем замок крышки

Снимаем крышку

Отжав нижний или верхний вывод, вынимаем неисправный предохранитель и устанавливаем новый.

Цепи автомобилей до 2003 года, защищенные предохранителями

Электрические цепи, защищенные плавкими предохранителями
Верхний блок предохранителей
Номер предохранителя (номинальный ток)
	Электродвигатель отопителя, электронасос системы отопителя *
	Двигатель дополнительного отопителя *
	Указатели поворота
	Комбинация приборов, реле индикатора стояночного тормоза, система EPHH, ТЭН-таймер управления отопителем**, реле стеклоочистителя, фонарь заднего хода, Индикатор неисправности микропроцессорной системы зажигания (ЗМЗ -4061, — 4063)
	Аварийная сигнализация
	Индикатор торможения, Лампы освещения правого ряда сидений пассажирского салона, *зуммер и освещение платформы**
	Дистанционный выключатель батареи, радиооборудование
	Звуковой сигнал, прикуриватель, патрон для переносной лампы
	Запасной
Нижний блок предохранителей
Номер предохранителя (номинальный ток)	Наименование оборудования защищаемых электрических цепей
	Запасной
	Светильник (лампы**) для освещения кабины, 9 шт. 0003 Светильник грузового отсека (ГАЗ-2705, -27057)
	Освещение приборов, обогреватель — обогреватель
	Задний противотуманный фонарь
	Габаритный фонарь (правый передний, левый задний фонарь), габаритный свет, подсветка номерного знака
	Габаритный фонарь (правый передний, левый задний фонарь)
	Ближний свет (левая фара), корректор фар
	Ближний свет (правая фара), контрольная лампа дальнего света
	Дальний свет (левая фара)
	Дальний свет (правая фара)

* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на части автомобилей.

Автомобильные цепи, защищенные предохранителями с 2003 г.

предохранитель	Сила тока,	Защищенный цепи
Верхний блок предохранителей
		Система управления двигателем
		Тревога
		Радиооборудование, Выключатель питания (автомобили ГАЗ-3221 и модификации)
		Электродвигатели очистителя и омывателя ветрового стекла
		Реле ближнего света фар, антиблокировочная тормозная система (АБС)
		Стоп-сигналы
		Прикуриватель, рожки
		Реле звукового сигнала, комбинация приборов, часы
		Электродвигатель дополнительного отопителя, электрический насос системы отопления (автомобили с двумя рядами сидений)
		Комбинация приборов, лампы заднего хода, датчик скорости, реле стеклоочистителя
		Датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524)
		Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)
		Указатели поворота
Нижний блок предохранителей
		Дальний свет правой фары, контрольная лампа включения дальнего света фар
		Дальний свет левой фары
		Ближний свет, правая фара
		Левая фара ближнего света
		Задние противотуманные фары, контрольная лампа включения противотуманных фар
		Плафон кабины, плафон грузового отсека, плафон для освещения ступеней автобуса, Лампа моторного отсека, плафоны освещения салона автобусов
		Лампы освещения комбинации приборов, выключателей, прикуривателя
		Лампы правого габаритного огня, корректора фар, Освещение перчаточного ящика
		Лампы левого габаритного света, сигнализатор включения

ГАЗЕЛЬ СОБОЛЬ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Pdf Скачать

Содержание

86

• страница из 87

• Содержание
• Оглавление
• Закладки

Реклама

СОДЕРЖАНИЕ

• Инструкции по эксплуатации

• ВВЕДЕНИЕ

• 1 Полезные подсказки

• 2 Aperial Hints

• 2.
