Замена термостата на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Термостат – элемент системы охлаждения, выводящий охлаждающую жидкость на большой круг при определённой температуре. Благодаря термостату двигатель правильно работает и не греется до слишком высокой температуры.  Он отвечает и за прогрев: если термостат изношен и жидкость сразу же выходит на большой круг, то машина греется очень долго (особенно зимой), а значит повышается расход топлива у автомобиля.  Со временем вылезет еще куча проблем, ведь долгая работа движка на холодную на весьма губительна, а езда на холодном двигателе ещё хуже. На движок идёт большая нагрузка, смазка ко всем частям поступает плохо и т.д. По возможности в слишком холодную погоду (-25 и выше, хотя -20 уже достаточно) мы рекомендуем не пользоваться вообще автомобилем, если хотите чтобы движок у него прожил достаточно долгую жизнь и не попросил в ближайшее время капитального ремонта.

Примечание!
Вам понадобятся следующие инструменты: пару отверток разной длины с разными головками (удобнее всего пользоваться короткой отвёрткой), большая широкая ёмкость вместимостью примерно 10 литров,  небольшая кастрюля (залить воду и погрузить термостат).

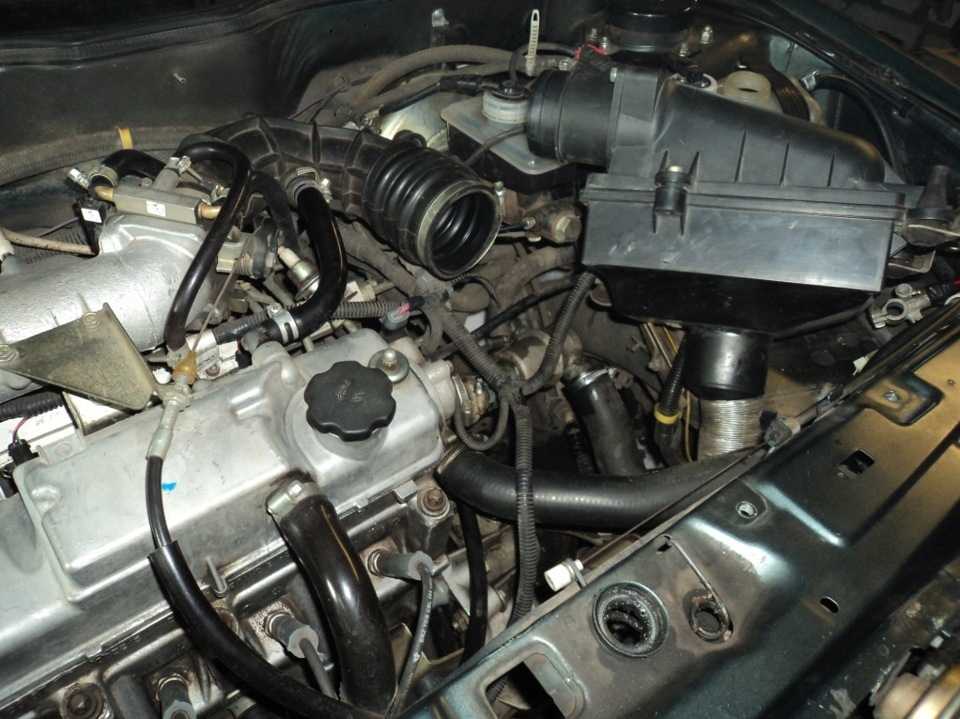

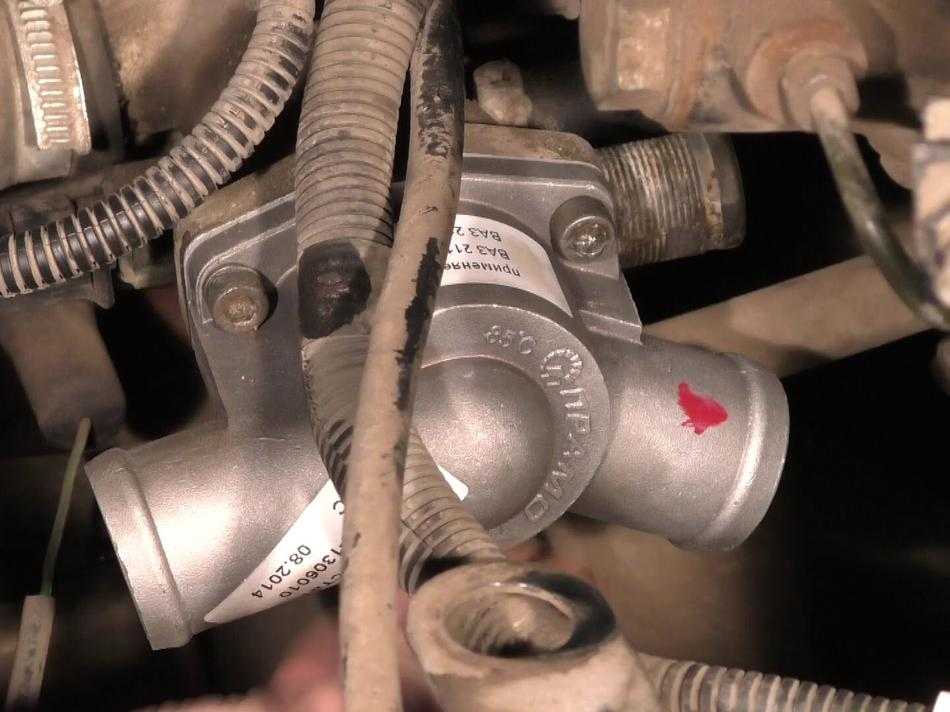

Местонахождение термостата

На инжекторных располагается автомобилях под корпусом воздухофильтра, на карбюраторных  (первые ВАЗ 2115 выпускались пару лет в карбюраторном исполнении) располагается там же, однако корпус перемещён немного в другое место, поэтому на карбюраторе не надо заморачиваться и снимать корпус, а просто скинуть высоковольтные провода и приступать к работе. В любом случае не пугайтесь, корпус снимается быстро и просто, читайте в статье: «Замена корпуса воздухофильтра на автомобилях ВАЗ».  Сняв корпус, вы невооружённым глазом увидите термостат (на фото ниже указан красной стрелкой), а рядом с ним находится аккумуляторная батарея (указана синей стрелкой). Надеемся, мы доходчиво объяснили месторасположение термостата и вы его  с легкостью найдете.

Когда необходимо менять термостат?

Со временем он изнашивается и клапан начинает неправильно работать (обычно застывает в одном каком-то положении).  От застрявшего положении будет зависеть температура двигателя. Таких положений два:

  • Первое –  полностью открытый клапан. Симптомы: жидкость выходит на большой круг, из-за чего автомобиль слишком сильно греется, что не сильно заметно летом, зато ощутим зимой, т.к. автомобиль толком не прогревается.
  • Второе – полностью закрытый клапан. Симптомы: жидкость бегает по малому кругу, автомобиль сильно греется и при длительной стоянке с включенным движком, его температура доходит аж до красной отметки.

Редкий случай – клапан встаёт на середину. Симптомы: машина прогревается не слишком долго, но  ощутимо по времени и при длительной стоянке с работающим движком в летнее время. Он понемногу перегревается и температура двигателя потихоньку добирается до красной отметки. Бывает, вентилятор охлаждения не работает и термостат при этом не выходит на большой круг – будьте аккуратны, двигатель перегреется за короткий период. Учтите, 10 минут работы двигателя в красной зоне приводит к неисправности ГБЦ.  Более длительная нагрузка на двигатель приведет к необходимости кап.

ремонта.

Примечание!
Существует метод проверки термостата, не снимая его. Прогрейте машину до температуры 87-92 °С (а пока двигатель холодный, трогайте нижний патрубок, идущий от термостата (фото ниже, указан цифрой 6, он постоянно должен быть холодный, пока движок не достигнет  87-92 °С). На прогретом движке нижний шланг должен греться. Если шланг начал греться раньше времени либо вообще не становиться тёплым,  даже при рабочей температуре двигателя, значит термостат неисправен и нуждается в замене.

Примечание!
Главное – безопасность: не преступайте за работу на горячем движке во избежание ожогов. Работайте только с холодным агрегатом, особенно работая с моторным маслом и охлаждающей жидкостью.

Снятие

1) Первом делом необходимо слить ОЖ из системы охлаждения. Рубашку охлаждения двигателя трогать не требуется, а сливать жидкость необходимо только лишь из радиатора. Подробную инструкцию мы описывали в статье: «Замена охлаждающей жидкости на ВАЗ 2114»).   Открутите крышку у расширительного бачка (маленькое фото), затем накройте чем-нибудь генератор (указан синей стрелкой), во избежание попадания тосола. Попадание тосола чревато замыканием.  Кстати, в целях безопасности обесточьте аккумулятор, скинув клеммы). Снимите защиту двигателя, если таковая имеется. Подставьте под переднюю часть (место сливной пробки у радиатора, обозначено красным указателем) пустую ёмкость. Отворачивайте пробку, ОЖ начнёт стекать в пустую ёмкость. Опустошив бак, заверните пробку на место и приступайте к замене термостата.

Примечание!
Если ОЖ у Вас новая залита (Месяц назад например только меняли), то можете слить её только обязательно в чистую ёмкость и потом обратно залить в двигатель автомобиля, ничего от этого плохого не будет, но если же жидкость уже плохая, то обязательно смените её на новую, не экономьте на ней, она вить защищает двигатель от перегрева, а так же от коррозии (В жидкости спец. присадки присутствуют)!

2) Выкрутите винты, удерживающие шланги хомутами (обозначены красным).   Обратите внимание на шланг, винт крепления которого указан синей стрелкой. Он снимается вместе с термостатом, поэтому выкрутите винт, крепящий его к патрубку (маленькое фото) и снимите термостат вместе с данным коротким шлангом. Теперь выкрутите винт крепления шланга к термостату и разъедините их между собой.

Установка

Установка термостата производится в обратном снятию порядке.  Треснутые шланги заменяются на новые, иначе они могут подтекать Перед установкой термостат проверяется на исправность (настоятельно рекомендуем данную процедуру). В кастрюлю наливается вода и подогревается до температуры 78-80 °С  (замеряется по термометру). Затем погружается термостат и при достижении температуры в 87+2 °С, он обязательно должен начать открываться, точнее его клапан. Мы указали на фотографии стрелками детали.

Дополнительный видеоролик

Ниже прикреплен видеоматериал по теме сегодняшней статьи, рекомендуем ознакомиться:

Как поменять термостат на ВАЗ-2114 инжектор: видео и фото

Оптимальная рабочая температура двигателя – 90˚С. При такой температуре достигается высокая мощность и экономичность его работы. Для сокращения продолжительности нагрева двигателя до рабочей температуры, установлен термостат.

Что делать, если приборная панель не показывает температуру двигателя см. здесь!

Содержание

  • 1 Принцип работы термостата
  • 2 Проверка нового термостата перед установкой
    • 2.1 Видео о проверке термостата на ВАЗ-2114
  • 3 Инструмент для замены
  • 4 Процесс замены (алгоритм с фото)
    • 4.1 Видео о замене термостата на ВАЗ-2114
    • 4.2 Выбор термостата
  • 5 Тестируем

Принцип работы термостата

После запуска двигателя, тосол перемещается по малому контуру, не успевает охлаждаться и быстро нагревается. При достижении температуры 87˚С, термостат открывается и тосол проходит через радиатор охлаждения, в котором охлаждается. При повышении температуры до 102˚С, поршень термостата перемещается еще на 8 мм и открывает движение тосола по большому контуру.

Устройство термостата

Элемент для переключения термостата – термодатчик, который под действием температуры открывает клапан, когда температура снижается, клапан перемещается в исходное положение, закрывая большой контур для тосола.

Основной признак неправильной работы термостата – повышающаяся температура охлаждающей жидкости (тосол или антифриз). В данном случае необходима замена термостата. Присмотритесь к термостату от Лада Гранта, он на 6 дырок!

Проверка нового термостата перед установкой

До того как заменить термостат ВАЗ-2114, требуется выполнить проверку работоспособности нового. Проверка выполняется в следующем порядке:

  1. Наполняем водой емкость и помещаем в нее прибор.
  2. Ставим посуду с прибором на плиту, нагреваем, контролируя температуру нагрева.

    Нагреваем воду с прибором, контролируя температуру

  3. При повышении температуры до 85˚С клапан откроется.

Видео о проверке термостата на ВАЗ-2114

Инструмент для замены

Для замены термостата потребуются инструменты:

  • Отвертки крестовая и шлицевая;
  • Ключи на 12 и 13;
  • Силиконовый герметик;
  • Ёмкость для сбора сливаемого тосола.

Процесс замены (алгоритм с фото)

Замена производится при остывшем двигателе. А о выборе охлаждающей жидкости мы уже писали.

Порядок замены термостата следующий:

  1. Открываем крышку капота, снимаем фильтр воздухозаборника.

    Снимаем фильтр воздухозаборника

  2. Открываем крышку бачка-расширителя.

    Откручиваем крышку расширительного бачка

  3. Снимаем сливную пробку, сливаем тосол в специально подготовленную емкость.

    Откручиваем сливную пробку

  4. Затем следует ослабить хомуты на патрубках.

    Ослабляем хомуты на патрубках термостата

  5. Снимаем крепления, отключаем провод «массы».
  6. Отсоединяем шланги, раскачиваем и отсоединяем термостат.

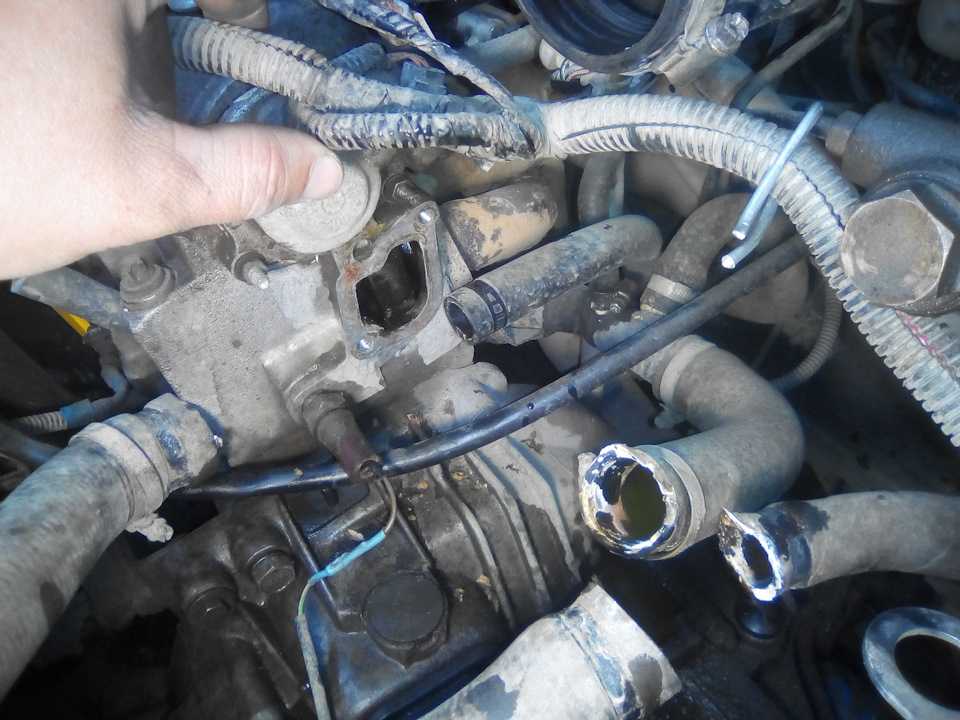

    Извлекаем термостат из гнезда

  7. Рекомендуется тщательно осмотреть патрубки подходящие к термостату и при обнаружении трещин заменить на новые.
  8. Патрубки следует промазать герметиком и через 10 мин, установить на их место.
  9. Заменяем прокладку, устанавливаем крепления и затягивают их. Одеваем резиновые шланги, затягиваем хомуты.
  10. Закрываем сливную пробку и заполняем тосолом бак-расширитель.

    Заливаем охлаждающую жидкость в расширительный бачок

  11. Запускаем двигатель, проверяем новый прибор на срабатывание. Клапан срабатывает при необходимой температуре.

    Датчик температуры охлаждающей жидкости

Видео о замене термостата на ВАЗ-2114

Выбор термостата

Очень важно правильно выбрать термостат. Следует учесть рабочие параметры и производителя. Подробно об этом мы уже рассказывали в материале: «выбор термостата на ВАЗ-2114«.

Тестируем

Последним шагом проверяем работу отопителя. Равномерный поток теплого воздуха свидетельствует, что замена сделана правильно. Делайте все правильно, и это не займёт много времени. Удачи!
