Практически вся электроника Нивы Шевроле проходит через предохранители. Они необходимы для защиты электрических цепей от коротких замыканий и перегрузок. Также они способствуют предотвращению пожара в машине или поломке электрооборудования. Самое время узнать о расшифровке и обозначении каждого предохранителя в блоке.

Где находятся предохранители на Шевроле Нива?

На данном автомобили блоки предохранителей размещены в двух местах:

  • слева, под рулевой колонкой – основной блок предохранителей;
  • справа, за бардачком – предохранители и реле системы впрыска;

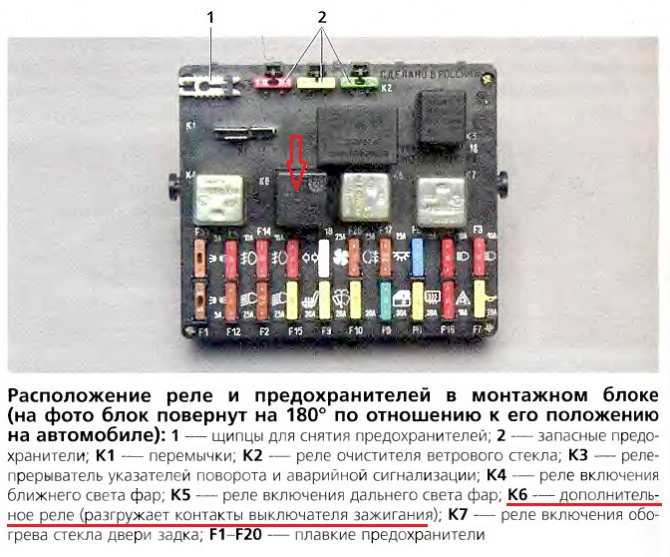

Расположение блоков на фото выглядит следующим образом:

Для удобства доступа к блоку предохранителей впрыска на Ниве, рекомендуется снять бардачок.

Расшифровка предохранителей Нива Шевроле

Чтобы заменить сгоревшую плавкую вставку, автовладелец должен знать расшифровку предохранителей. Для этого нужно пользоваться специальными таблицами.

Таблица предохранителей и реле основного блока Нивы Шевроле

Стоит отметить, что с годами Нива постоянно модернизировалась и дорабатывалась, вместе с ней менялись и блоки предохранителей. Поэтому условно, блоки принято делить на следующие категории:

  • до 2009 года;
  • после 2009 года;

Каждая таблица имеет свои особенности и путать их не стоит.

Вариант до 2009 года:

Номер элементаНоминалОбозначение
F15 АГабаритный свет по левому борту, подсветка щитка приборов, освещение номерного знака, стоп-сигнал на две багажника, индикатор габаритного света фар.
F27,5 АБлижний свет левой блок-фары.
F310 АДальний свет левой блок-фары, индикатор включения дальнего света.
F4—Резерв.
F530 АСтеклоподъемники.
F615 АБлок штатной сигнализации.
F720 АПрикуриватель, клаксон.
F820 АОбогрев заднего стекла.
F920 АОбогрев заднего стекла, мотор-редуктор заднего стеклоочистителя и переключателя стеклоочистителей.
F1020 АРезерв.
F115 АГабаритный свет по правому борту.
F127,5 АБлижний свет правой блок-фары, электрокорректор фар.
F1310 АДальний свет правой блок-фары.
F14—Резерв.
F15—Резерв.
F1610 АУказатели поворота и аварийная сигнализация.
F177,5 АСтоп-сигналы, плафон освещения салона, лампа Check Engine.
F1825 АПереключатель отопителя и его электродвигатель.
F1910 АУказатели поворота.
F20—Резерв.
K1—Не используется.
K2—Реле очиститель ветрового стекла.
K3—Реле указателей поворота.
K4—Реле ближнего света фар.
K5—Реле дальнего света фар.
K6—Реле зажигания (дополнительное реле) – запитывает приборы, работающие после замка зажигания: вентилятор печки, обогрев стекла, стеклоочистители и омыватели.
K7—Реле обогрева заднего стекла.
K8—Не используется.

Вариант после 2009 года:

Номер элементаНоминалРасшифровка
F15 АГабаритный свет по левому борту, лампы освещения номерного знака, контрольная лампа габаритного света.
F27,5 АБлижний свет левой блок-фары.
F310 АДальний свет левой-блок фары, индикатор включения дальнего.
F410 АЛевая ПТФ.
F530 АСтеклоподъемники.
F615 АПрикуриватель.
F715 АЗвуковой сигнал, освещение багажного отсека.
F825 АОбогрев заднего стекла и зеркал.
F920 АКнопка включения обогрева заднего стекла, стеклоочиститель лобового стекла, насос переднего омывателя.
F1020 АБлок управления блокировкой дверей.
F115 АГабаритный свет правой блок-фары, регулятор яркости подсветки щитка приборов.
F127,5 АБлижний свет правой блок-фары, электрокорректор фар.
F1310 АДальний свет правой блок-фары.
F1410 АПравая ПТФ.
F1520 АЭлектропривод наружных зеркал, блок управления подогревом сидений.
F1610 АУказатели поворота и аварийной сигнализации.
F177,5 АОсвещение салона, контрольная лампа ручника, стоп-сигнал.
F1825 АВентилятор отопителя, переключатель печки.
F1910 АПитание реле указателей поворота.
F207,5 АЗадняя ПТФ, блок управления штатной сигнализации и зуммера.
K1—Не задействовано.
K2—Реле стеклоочистителя лобового стекла.
K3—Реле указателей поворота.
K4—Реле ближнего света фар.
K5—Реле дальнего света фар.
K6—Реле питания потребителей салона после замка зажигания – стеклоочистители и омыватели, вентилятор отопителя, подогрев сидений, зеркал и стекла.
K7—Реле обогрева заднего стекла.
K8—Резерв.

На автомобилях первого поколения возможно использование выносного блока реле, в зависимости от комплектации. Реле на выносном блоке могут отвечать за:

  1. Стартер.
  2. Обогрев сидений.
  3. Противотуманные фары.
  4. Звуковой сигнал.

Внимание! Предохранители допускается менять только на тот номинал, который указан в таблице. Превышение токов срабатывания может вывести из строя штатные приборы!

Таблица предохранителей и реле системы впрыска в Ниве Шевроле

Прежде чем проводить манипуляции с предохранителями и реле системы впрыска, рекомендуется отключить минусовую клемму аккумулятора!

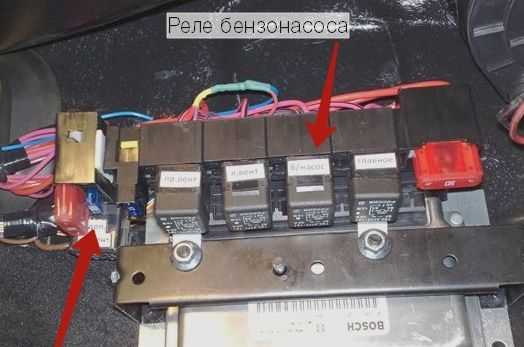

Расшифровка элементов:

  1. Реле правого вентилятора (малая скорость).
  2. Предохранитель вентилятора (50 Ампер).
  3. Предохранитель топливного насоса (15 Ампер).
  4. Питание ЭБУ (15 Ампер).
  5. Реле правого вентилятора на высокой скорости.
  6. Реле левого вентилятора на высокой скорости.
  7. Реле бензонасоса.
  8. Главное реле системы управления двигателем.
  9. Предохранитель левого вентилятора (50 Ампер).
  10. Предохранитель с номиналом 15 Ампер (за красной вставкой) – защищает цепи, включаемые главным реле ЭБУ.

Чаще всего, в данной схеме выходит из строя реле малой скорости вентилятора, так как включается очень часто.

Подведем итоги

Блоки предохранителей и реле для Нивы Шевроле имеют различие, в зависимости от года выпуска. Поэтому при ремонте электрооборудования автомобиля следует обязательно пользоваться соответствующими таблицами.

Замена блока предохранителей нива шевроле

Содержание

При отказе любой электрической цепи в первую очередь необходимо проверить состояние плавких вставок и реле. Это несложная операция может проводиться самостоятельно. Водителю необходимо знать, где находится блок предохранителей Нива Шевроле и предназначение плавких вставок, установленных в нем.

Расположение и электросхема

Для автомобилей выпущенных до 2009 года

Для автомобилей выпущенных с 2009 года

Блок предохранителей системы управления двигателем

Как сменить предохранители?

Процесс снятия и замены блока

Снятие блока предохранителей для систем управления двигателем

Особенности машин с кондиционером

Видео «Как поменять предохранители Chevrolet Niva»

Комментарии и Отзывы

Расположение и электросхема

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком. Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

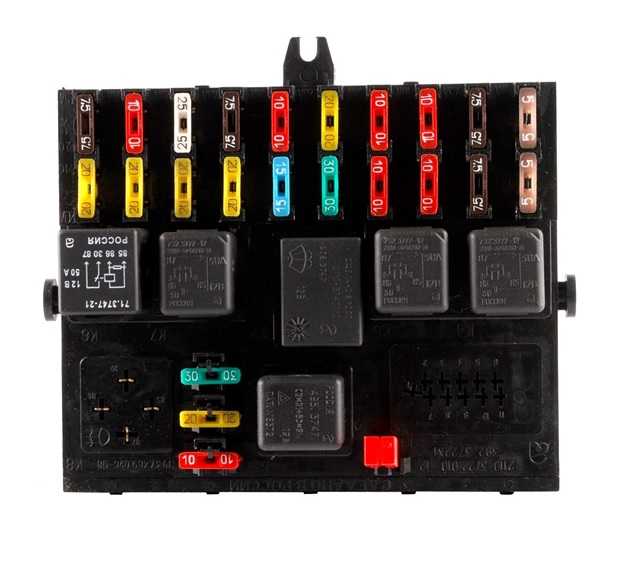

Для автомобилей выпущенных до 2009 года

На машинах первых лет выпуска применялся монтажный блок от легкового автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Дополнительно в устройстве предусмотрено три штатных места для запасных плавких вставок.

Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

НомерНазначение
К1

Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки

К2Предназначено для запуска системы очистки ветрового стеклаК3Указатели направления поворотов и система предупреждения об аварийной остановке автомобиляК4 и К5Активация ближнего и дальнего света соответственноК6Вспомогательные цепи (система вентиляции, очистка заднего стекла)К7Обогрев поверхности стекла на задней двериК8Резерв

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

  • включения противотуманных фар спереди и сзади;
  • запуска моторов стеклоподъемников;
  • активации предупредительного сигнала;
  • запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

На машинах Нива Шевроле после рестайлинга 2009 года применяется блок несколько иной конфигурации (2123-3722010).

Блок Шевроле Нива 2010 года

Описание предохранителей

На новых блоках изменилось назначение предохранителей.

Назначение предохранителей на Нива Шевроле 2012 года

Расшифровка реле
НомерНазначение
К1Предназначено для запуска системы очистки ветрового стекла.
К2Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля.
К3 и К4Активация ближнего и дальнего света соответственно.
К5Вспомогательные цепи (система вентиляции, очистка заднего стекла).
К6 и К7Обогрев поверхности стекла на задней двери.
К8Резерв.

В блоке дополнительных реле добавлена деталь для включения системы обогрева сидений.

Блок предохранителей системы управления двигателем

В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса. Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля. Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.

Как сменить предохранители?

Чтобы поменять плавкие вставки в блоке предохранителей Нива Шевроле, необходимо разбираться в электрической схеме машины. Вышедший из строя предохранитель можно определить визуально или с помощью тестера. Для этого прибор включают в режим звуковой проверки замкнутой цепи и устанавливают наконечники щупов на контакты предохранителя.

Процедура проверки и пинцет

Сама замена, например, предохранителя стеклоочистителя с номиналом 20 А (позиция F9 на обоих блоках), производится так:

  1. Открыть крышку блока.
  2. Найти вышедшую из строя вставку.
  3. Взять ее пинцетом и вытащить из гнезда.
  4. Взамен должен устанавливаться предохранитель такого же номинала. Применение вставок большего номинала может привести к выгоранию блока и электропроводки, а также к возгоранию автомобиля. Использование деталей с более низким номиналом также не позволит защищать цепь, поскольку такая вставка сразу перегорит.
  5. Включить цепь, в которой была произведена замена вставки. Если происходит повторное перегорание, то проблема находится в элементах этой цепи.
  6. Уложить пинцет на штатное место и закрыть крышку.

Процесс замены одного из предохранителей показан на видео от канала Remgar.

Процесс снятия и замены блока

В процессе эксплуатации машины блок предохранителей Нивы Шевроле может получить повреждения, для исправления которых его необходимо снять для ремонта. Если блок восстановить невозможно, то его следует заменить новым. Если деталь пришла в негодность на машине, например, 2004 года, на нее можно поставить узел только старого образца. При установке нового устройства необходимо убедиться в соответствии маркировки предохранителей электрической схеме.

Подготовка

Снятие и разборка основного блока не является сложной задачей и для ее выполнения понадобятся только две отвертки (с крестовым и плоским жалом) и 10–15 минут. Для снятия второго блока потребуется немного больше времени.

Этапы работы

Последовательность демонтажа блока с Нивы 2007 года выпуска для обслуживания и ремонта:

  1. Открыть декоративную крышку блока.
  2. Выкрутить отверткой с крестовым жалом саморез в верхней части, служащий для фиксации блока в панели.
  3. Вынуть боковые фиксаторы элемента из направляющих металлического кронштейна.
  4. Разобрать дополнительные реле с колодками и основной узел. Для этого их аккуратно поддевают плоской отверткой и снимают с направляющих.
  5. Отключить колодки электропроводки от блока.
  6. Установку детали производят в обратной последовательности.

Снятие блока предохранителей для систем управления двигателем

Эта операция более трудоемкая, поскольку для этого необходимо снять часть элементов интерьера автомобиля. Для этого потребуется отвертка с крестообразным жалом и ключ 10 мм.

Процесс снятия блока с машины 2013 года:

  1. Открыть крышку перчаточного ящика и отстегнуть два ограничительных шнура.
  2. Отвернуть винты крепления облицовки перчаточного ящика сбоку справа и два самореза для ее крепления внутри ящика.
  3. Выкрутить два самореза внизу (указаны на фото синими стрелками) и еще семь внутри ящика (красные стрелки).
  4. Вынуть ящик и отключить колодку с лампы подсветки.
  5. В глубине панели приборов будет виден блок управления и блок предохранителей, закрытый защитным кожухом. Выкрутить 10 мм гайку фиксации кожуха (на нем указан тип и назначение элементов).
  6. Отвернуть три 10 мм гайки крепления блока предохранителей.
  7. Заменить вставки или сам блок (при замене предохранителей следует применять аналогичные по номиналу детали).
  8. Произвести обратную сборку.

Общий вид перчаточного ящика с открытой крышкой (следует выкручивать только винты, указанные синими и красными стрелками, отмеченные желтыми стрелками винты следует оставить на месте)

Особенности машин с кондиционером

На таких Нива Шевроле применяется отдельное реле и предохранитель с номиналом 10 А, который защищают питание муфты компрессора. Сам компрессор обеспечивают работу системы охлаждения воздуха в салоне.

Замена таких деталей на машине 2014 года выглядит следующим образом:

  1. Открутить крестовой отверткой два винта крепления левой крышки консоли.
  2. Отвернуть гайку 10 мм, служащую для крепления модуля реле и предохранителя.
  3. Заменить предохранитель на аналогичный.
  4. Собрать детали в обратном порядке.

Фотогалерея

Видео «Как поменять предохранители Chevrolet Niva»

Еще один видеоролик замены предохранителей и реле на Шевроле Нива снят Igor Pokhabov.

Пересмотрел кипу документации.
Все предохранители и реле расписаны от и до.
Но!
Первый раз открыл крышку монтажного блока Chevrolet Niva L.

Шпаргалка №2 для проверки вентиляторов радиатора Chevrolet Niva.

FakeHeader

Comments 41

Благодарю за полезный труд

K8 что за вход? На что реле ?

Дай Бог здоровья! Нужная информация!

Спасибо! То что надо! Респект за работу!

А какой предохранитель на зеркала идёт?

Подскажите пожалуйста мне нужно подключить два провода жёлтый и красный один постоянный плюс второй плюс после зажигания где их искать фото вот

Вот нашел полную информацию о всех предохранителях:
vsepredohraniteli.

ru/chevrolet/niva-blok-predohranitelej.html
Даже есть схемы для до рестайлинговых моделей.

Чёт как то на этом сайте не совпадает.

Вот нашел полную информацию о всех предохранителях:
vsepredohraniteli.ru/chevrolet/niva-blok-predohranitelej.html
Даже есть схемы для до рестайлинговых моделей.

Кстате у меня машина 2008 года но схема предохранителей как на рестайле.Хотя на том сайте говорится что только после 2009 года схема предов поменялась

Снятие блока реле и предохранителей на автомобиле Нива Шевроле производят для его замены на новый в случае механического повреждения или при проведение других работ, при которых его наличие будет мешать ходу выполнения. Подготовьте стандартный набор инструментов, обесточьте автомобиль, отключив клемму минус от аккумуляторной батареи и проделайте следующую последовательность действий:

  • Небольшой крестовой отверткой откручиваем два винта и снимаем крышку предохранительного блока.
  • Теперь откручиваем винты крепления самого блока к кронштейну.

  • Отводим блок предохранителей вниз таким образом, чтобы получить доступ к электрическим колодкам.
  • Отсоединяем от блока колодки с проводами, предварительно промаркировав их, чтобы при установке не перепутать.
  • Далее поддеваем отверткой и снимаем колодку дополнительного разгрузочного реле с блока.
  • Снимите блок.
  • Выполните его замену или какой-либо другой ремонт, после чего установку проведите в обратной последовательности.

где находится (стоит), не работает, как разобрать, замена, причины, дополнительный, ВАЗ 21214 инжектор, схема подключения

Автор Борис Николаевич На чтение 4 мин

Содержание

  1. Где находится предохранитель
  2. Проверка и замена
  3. Как снять и разобрать прикуриватель
  4. Как отремонтировать
  5. Схема подключения
  6. Как установить дополнительный прикуриватель

Даже не имеющий вредной привычки владелец Нива Шевроле пользуется прикуривателем в своем авто несколько раз в течение дня. Выносной элемент может длительное время лежать в бардачке невостребованным, но розетка Шеви постоянно занята: зарядка мобильных устройств, средств навигации и автоаксессуаров не оставляет ее без дела. В ситуации когда после подключения необходимый девайс не отозвался знакомым сигналом о начале зарядки, первое что приходит на ум, — заменить предохранитель прикуривателя Шевроле Нива.

Где находится предохранитель

Предохранители скрыты в специальном изолированном блоке, который располагается слева от водителя под рулевым колесом. Свободного доступа внутрь не предусмотрено, блок находится под крышкой, зафиксированной винтами. Чтобы добраться до внутренних деталей, необходимо открутить винты фигурной отверткой. Затем, начиная с верхнего края, вывести крышку из зацепления с защелками. Содержание и компоновка элементов монтажного блока может различаться в зависимости от года выпуска авто:

  1. На Ниве до 2009 г. выпуска предохранитель, рассчитанный на ток 20 А, маркирован F7. Он отвечает за работу звукового сигнала автомобиля и прикуривателя.
  2. На инжекторные модели Нива 21214, выпущенные после 2009 г., установлена плавкая вставка, рассчитанная на ток 15 А, с маркировкой F6. Эта деталь включена в цепь прикуривателя и отвечает только за его работу.

Проверка и замена

После вскрытия крышки блока предохранителей и реле необходимо извлечь вставку для последующей замены. Производителем предусмотрен специальный инструмент — щипчики для этой манипуляции, они должны находиться под крышкой монтажного блока с предохранителями и реле. Щипчиками извлекают необходимую вставку, заменяют ее исправной. Если после замены элемент не начал работать, значит, причина поломки не в предохранителе прикуривателя ВАЗа, а в обрыве цепей.

Когда предохранитель перегорает снова и снова, не пытайтесь использовать вставку, рассчитанную на большую силу тока, или «жучок»: цепь прикуривателя замкнута. Работы по поиску причины замыкания следует производить после отключения «массы» аккумуляторной батареи. Причиной могут быть перетертые, касающиеся друг друга или корпуса машины провода, повреждения изоляции. Найденные дефекты устраняются: производится изоляция или замена поврежденных участков.

Как снять и разобрать прикуриватель

Прикуриватель вместе с пепельницей находится в выдвижном отсеке посередине «торпеды», он состоит из 2 деталей — розетки и выносного патрона с нихромовой нитью накаливания.

Разобрать выносной патрон не получится — это цельная неремонтопригодная деталь.

Если причина поломки кроется в розетке, производится демонтаж и замена элемента по следующему алгоритму:

  • с АКБ снимается электрическая шина, которой выполнено подключение минусовой клеммы;
  • из гнезда розетки удаляется выносной инжектор;
  • сжимается до момента выхода из пазов и снимается защитный экран розетки;
  • отверткой нажимают защелку и выводят ее из монтажного паза;
  • гнездо, которое необходимо заменить, выводится из паза вместе с проводкой;
  • разъединяют провода, розетка демонтирована.

Во время демонтажа необходимо проявлять осторожность чтобы не пораниться плоской отверткой.

Как отремонтировать

Если подключаемый внешний девайс в работающей розетке вызывает искрение, это признак того, что у контактных лепестков нет надежного соединения с выносным патроном. Из-за создаваемой вследствие этого «слабины» плавкая вставка будет перегорать. Необходимо вооружиться плоской отверткой, фонариком и подогнуть контактные лепестки, которые расположены внизу розетки. Когда лепестки сильно обуглены, устройство стоит заменить целиком.

Схема подключения

Если принято решение заменить испорченное устройство, при установке нового используется простая схема, состоящая из 3 проводов:

  • красный — положительный полюс питания, в цепь которого включен предохранитель;
  • черный — отрицательный, необходимо подключить на массу;
  • голубой — через него осуществляется питание лампочки подсветки.

Как установить дополнительный прикуриватель

Количество мобильных приспособлений, используемых в период эксплуатации ВАЗ-21214, особенно во время длительных поездок или семейных путешествий, может доходить до 5 и более единиц. Зарядить телефоны или воспользоваться навигатором, когда не работает прикуриватель, невозможно. Чтобы исключить непредвиденные ситуации, необходимо использовать дополнительный разветвитель на несколько зарядочных гнезд.

Для удобства пассажиров параллельную розетку-разветвитель принято устанавливать между передними сиденьями вместо подстаканников или в тоннель для иммобилайзера. После монтажа и закрепления провода дополнительной розетки соединяют параллельно штатной. Места соединений надежно изолируются.

  • Прикуриватель Лансер 9
  • Предохранитель прикуривателя Рено Логан
  • Предохранитель прикуривателя Шевроле Лачетти
  • Лучшие автокресла для детей

ВАЗ

Блок предохранителей Шевроле Нива (описание): характеристики и видео

16. 06.2022
