Ниссан альмера классик предохранители и блоки реле с описанием назначения. Предохранитель прикуривателя.

НиссанКомментарии: 9

Одни относят Nissan Almera Classic к третьему поколению альмера, другие к рестайлинговой модели 2 го поколения. В обоих вариантах есть своя правда. Так как она создана на платформе предыдущего поколения, но имеет доработанный кузов с маркировкой B10 и измененную систему подвески. Разрабатывалась специально для России. Годы выпуска: 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013. Мы предлагаем ознакомится с описанием блоков предохранителей и реле ниссан альмера классик, а так же их фотографиями, схемами и расшифровкой элементов.



Содержание

• 1 Места расположения блоков
• 2 Блок в салоне альмера классик
• 3 Предохранители и реле под капотом
  • 3.1 Блок с предохранителями
  • 3.2 Блок с реле

Места расположения блоков

В данной модели предусмотрены 3 блока с предохранителями и реле. Основной находится в салоне, два других в моторном отсеке.

Схема

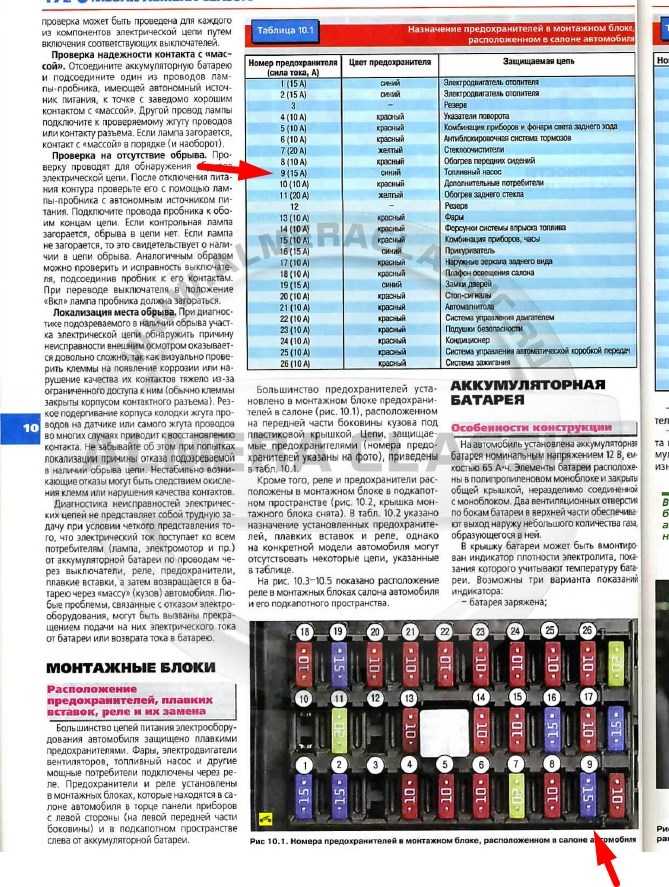

Блок в салоне альмера классик

Он расположен в панели приборов с левой стороны, за небольшим ящиком.

Схема

Описание

1	15А Электродвигатель отопителя
2	15А Электродвигатель отопителя
3	Резерв
4	10А Указатели поворота
5	10А Комбинация приборов и фонари света заднего хода
6	10А Анти блокировочная система тормозов
7	20А Стеклоочистители
8	10А Обогрев передних сидений
9	15А Топливный насос
10	10А Дополнительные потребители
11	20А Обогрев заднего стекла
12	Резерв
13	10А Фары
14	10А Форсунки системы впрыска топлива
15	10А Комбинация приборов, часы
16	15А Прикуриватель
17	10А Наружные зеркала заднего вида
18	10А Плафон освещения салона
19	15А Замки дверей
20	10А Стоп-сигналы
21	10А Автомагнитола
22	10А Система управления двигателем
23	10А Подушки безопасности
24	10А Кондиционер
25	10А Система управления автоматической коробкой передач
26	10А Система зажигания

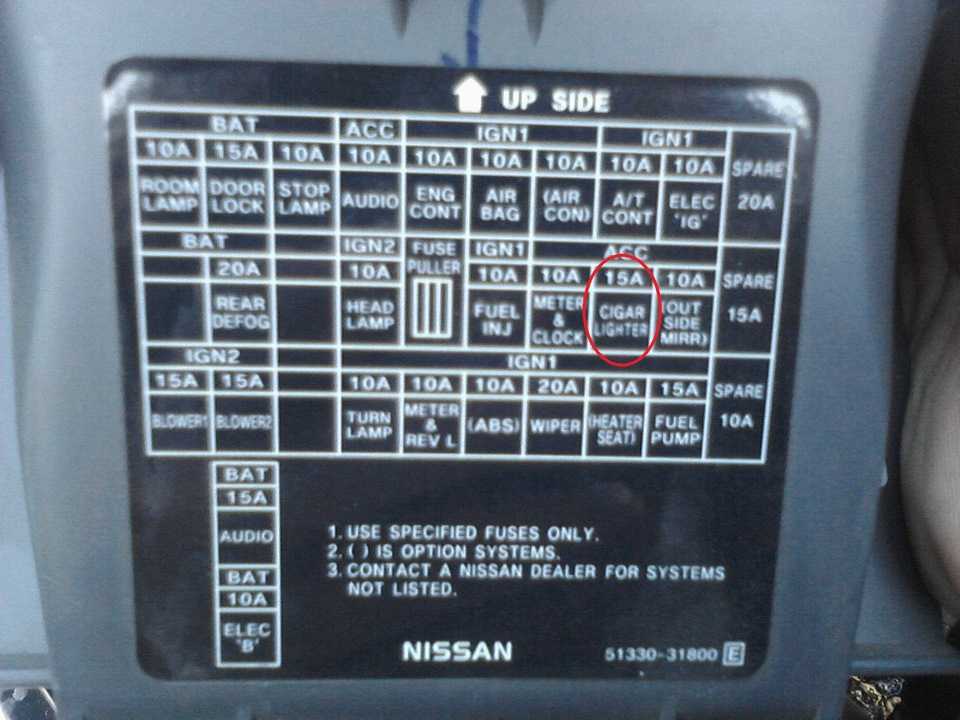

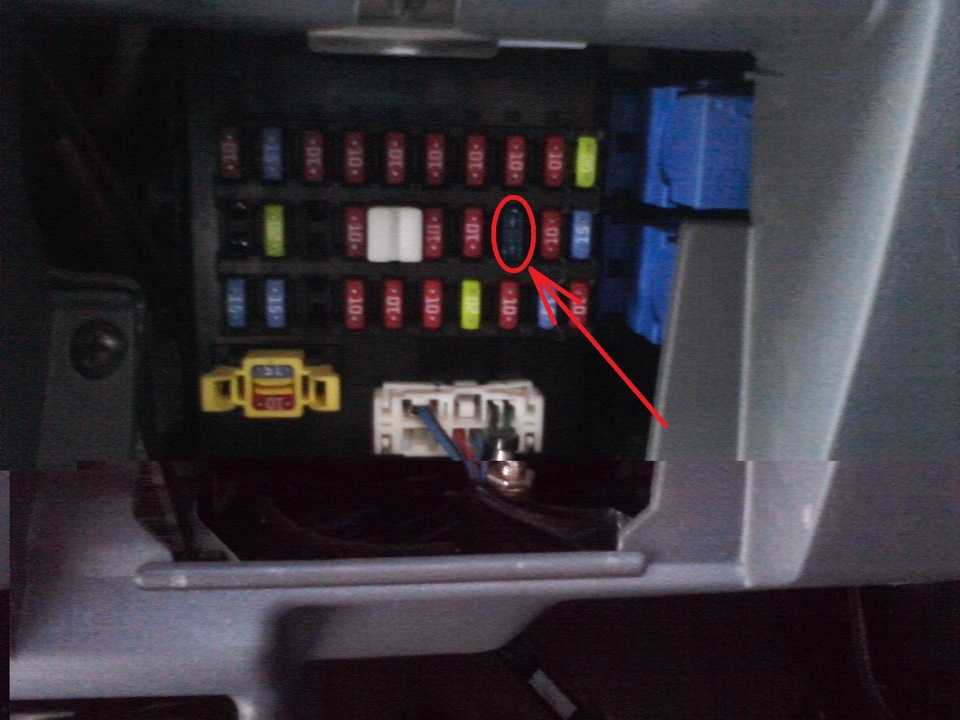

За прикуриватель отвечает предохранитель номер 16 на 15А.

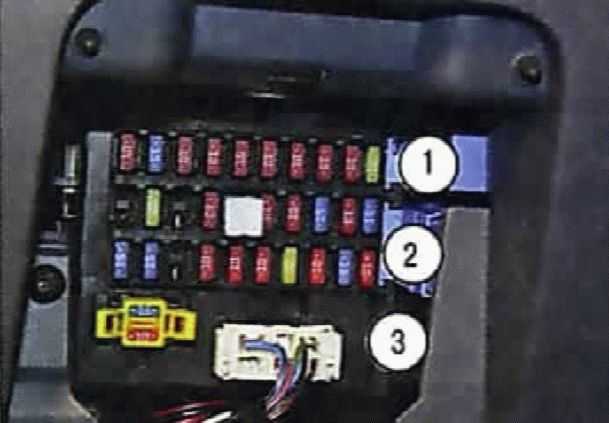

Реле лицевой части

1. реле стеклоподъемников;
2. реле заднего противотуманного фонаря;
3. реле центрального замка

Реле тыльной стороны

1. реле системы кондици­онирования;
2. 1-е реле зажигания;
3. 2-е реле за­жигания;
4. реле дополнительного оборудования.

Предохранители и реле под капотом

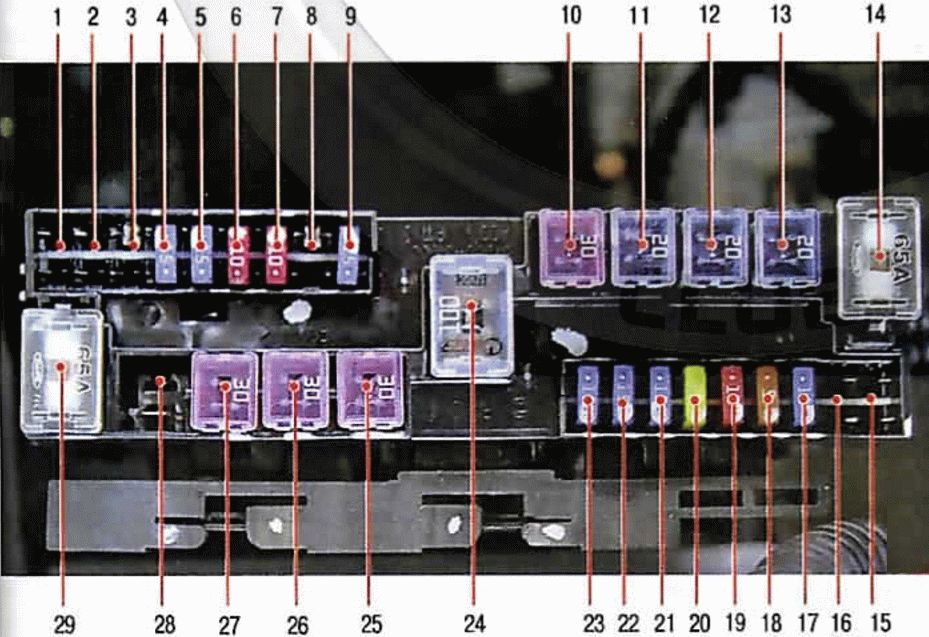

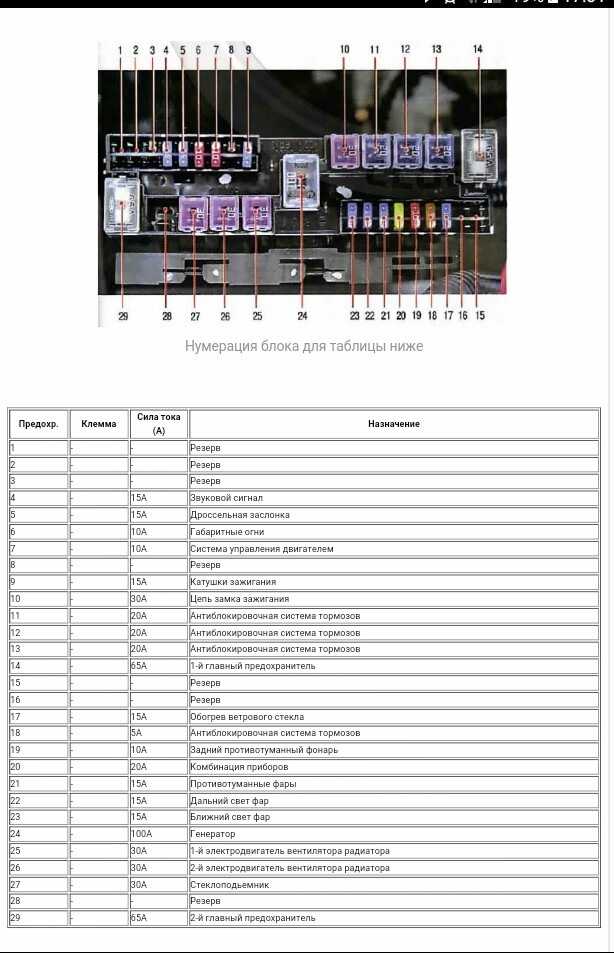

Блок с предохранителями

Он расположен с левой стороны от аккумуляторной батареи.На крышке будет нанесена актуальная схема с описанием.

Общая схема

Назначение

1. Резерв
2. Резерв
3. Резерв
4. 15А Звуковой сигнал
5. 15А Дроссельная заслонка
6. 10А Габаритные огни
7. 10А Система управления двигателем
8. Резерв
9. 15А Катушки зажигания
10. 30А Цепь замка зажигания
11. 20А Антиблокировочная система тормозов
12. 20А Антиблокировочная система тормозов
13. 20А Антиблокировочная система тормозов
14. 65А 1-й главный предохранитель
15. Резерв
16. Резерв
17. 15А Обогрев ветрового стекла
18. 5А Антиблокировочная система тормозов
19. 10А Задний противотуманный фонарь
20. 20А Комбинация приборов
21. 15А Противотуманные фары
22. 15А Дальний свет фар
23. 15А Ближний свет фар
24. 100А Генератор
25. 30А 1-й электродвигатель вентилятора радиатора
26. 30А 2-й электродвигатель вентилятора радиатора
27. 30А Стеклоподьемник
28. Резерв
29. 65А 2-й главный предохранитель

Количество элементов и их номинал может отличатся от данной информации и зависит от года выпуска и электро оснащенности вашей альмеры классик.

Блок с реле

Он находится возле правого крыла машины, рядом с бочком омывающей жидкости.

Фото – схема

Расшифровка

1	Реле ближнего света фар
2	Реле противоугонной сигнализации
3	Реле дальнего света фар
4	2-е реле вентилятора радиатора
5	Диагностический разъем ABS
6	1-е реле вентилятора радиатора
7	Реле звукового сигнала
8	Реле кондиционера
9	Реле автоматической коробки передач
10	3-е реле вентилятора радиатора

Не та модель или не те схемы? Узнайте больше тут либо задавайте вопросы в комментариях.

Предохранители Ниссан Альмера классик: где находятся, замена

Электрическая цепь Ниссан Альмера Классик скомпонована по типу однопроводной схемы: положительный вывод всех потребителей энергии подключен к кузову, отрицательный выведен на «массу». Питание узлов и механизмов во время движения автомобиля происходит от генератора, при неработающем двигателе – от аккумуляторной батареи.

Управление всеми контурами цепи осуществляется через монтажные блоки с реле и предохранителями, которые предназначены для защиты от коротких замыканий и скачков напряжения сети во время включения системы зажигания.

Всего на Альмере Классик установлено три блока, каждый из которых отвечает за работу определённого контура и обеспечивает питание элементов по многопроводной схеме.

Устройство монтажных блоков предохранителей

Содержание

• Устройство монтажных блоков предохранителей
• Расположение блоков и назначение предохранителей и реле
• Назначение предохранителей и реле по типу цепи
•  Назначение контуров дополнительного реле
• Расположение и маркировка предохранителей на втором блоке
•   Назначение предохранителей в блоке моторного отсека
• Реле в моторном отсеке (рядом с АКБ)
• Назначение контуров цепи реле в моторном отсеке
• Рекомендации по диагностике электрооборудования
• Вид неисправного предохранителя и сгоревшей плавкой вставки

• Монтажный блок в салоне под приборной панелью. Защищает основные цепи потребителей: фары, габаритные огни и поворотники, кондиционер, освещение салона, центральный замок и противоугонный комплекс, и.т.п.
• Монтажный блок в подкапотном пространстве (моторный отсек). Предназначен для защиты цепей ЭСУД, различных системных датчиков, ABS и ESP, генератора.
• Дополнительный блок с реле. Контролирует работу мощных потребителей энергии.

Каждая цепь к определённому узлу имеет различные параметры значений номинальной силы тока, выраженной в Амперах. При замене предохранителей, либо плавких вставок, реле учитывают номинал и назначение элементов цепи.

Расположение блоков и назначение предохранителей и реле

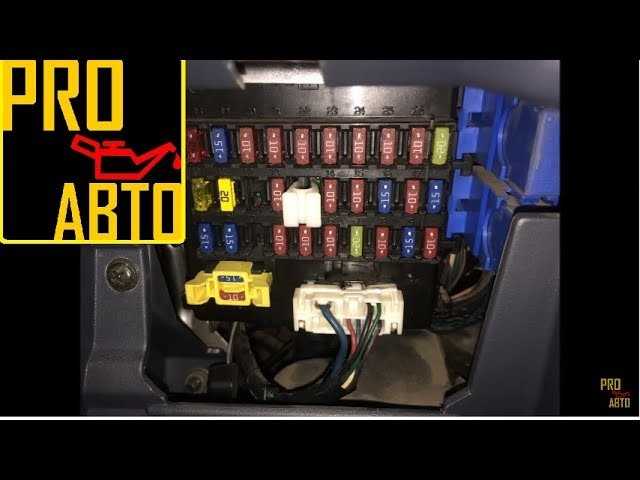

Основной монтажный блок с реле на Ниссан Альмере Классик находится с левой стороны под приборной панелью.

Для доступа к блоку необходимо открыть нижнюю панель и снять крышку.

Блок оснащён трёхконтурным реле и 26-ю предохранителями – в зависимости от поколения Альмеры, года выпуска и комплектации (наличию дополнительного оборудования) количество предохранителей может быть меньше или больше. Для подключения новых потребителей предусмотрены резервные гнёзда и разъёмы с электропроводкой.

Назначение предохранителей и реле по типу цепи

Дополнительное реле находится с задней стороны монтажного блока и предназначено к подключению более мощных цепей.

 Назначение контуров дополнительного реле

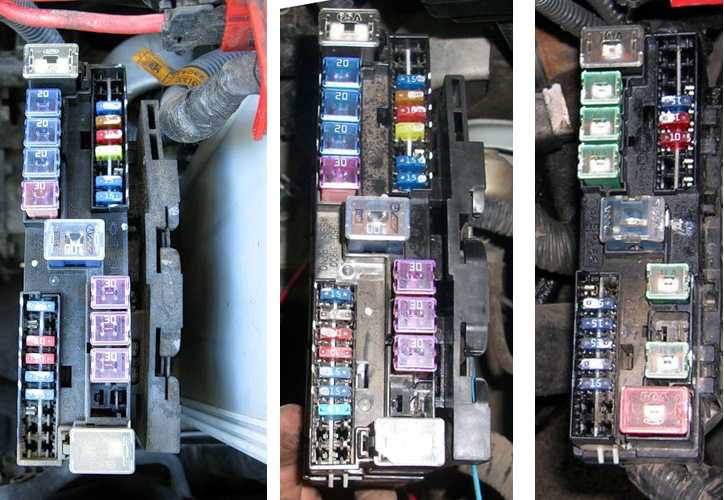

Второй монтажный блок и реле в моторном отсеке расположено справа от двигателя и около аккумуляторной батареи. При работе с электрикой автомобиля необходимо выключить систему зажигания и АКБ, сняв клемму «минус».

Расположение и маркировка предохранителей на втором блоке

  Назначение предохранителей в блоке моторного отсека

Реле в моторном отсеке (рядом с АКБ)

Назначение контуров цепи реле в моторном отсеке

Рекомендации по диагностике электрооборудования

Основные причины сбоев в работе электрики автомобиля: нарушения контактов в цепях, окисление клемм на разъёмах, выход из строя реле и перегорание предохранителей, либо плавких вставок. Симптомы нарушений могут быть разные – от коротких замыканий при повреждении изоляции до отключения приборов, узлов (одного или нескольких сразу) и отказа запуска двигателя. Серьёзные неполадки в электроцепи с мощными потребителями могут вызывать возгорание проводки и приводить к пожару, поэтому при обнаружении даже незначительных сбоев важно диагностировать всю электроцепь.

Поиск причины неисправности начинают с установления работоспособных элементов методом исключения до обнаружения неработающего узла (реле или сгоревшего предохранителя). Если не работают несколько потребителей, то возможно нарушение контакта на «массу», так как все они могут подключаться через одну цепь.

Для выявления проблем в цепях используют специальное диагностическое оборудование: вольтметр, тестер, набор соединительных проводов с зажимными клеммами типа «крокодил», либо пробник с индикатором и контрольную лампочку 12 В. Перед проверкой внимательно изучают схему и проводят тест на наличие напряжения, начиная от источника питания до разъёма блока предохранителей, проверив пред этим целостность плавких вставок.

Вид неисправного предохранителя и сгоревшей плавкой вставки

Проверка напряжения цепи:

• Один провод тестера подключают к клемме «минус» аккумулятора или выводят на кузовную часть автомобиля.
• Второй провод тестера закрепляют с помощью зажимных клемм к точке контакта проверяемой цепи, которая должна быть как можно ближе к гнезду разъёма предохранителя – электропроводку проверяют по всей длине.
• При исправной проводке контура лампочка индикатора загорается, далее проверяют остальные цепи и реле.

Тест цепи на короткое замыкание:

• Предохранитель вынимают из гнезда и подключают один провод тестера непосредственно к контакту в разъёме.
• Вместо предохранителя к разъёму подключают контрольную лампу, либо пробник с индикатором.
• Второй провод тестера выводят на «массу».
• Напряжение в цепи должно отсутствовать.
• Далее необходимо аккуратно подёргать проводку цепи по всей длине: если лампа (или индикатор на пробнике) начинает мигать, то на данном участке есть повреждение изоляции, которое вызывает короткое замыкание. Проводку в этом случае меняют на новую по всей длине контура цепи.

Проверка контактов «на массу»:

• Снять клеммы с аккумуляторной батареи.
• Один провод пробника подключают к автономному источнику питания 12В.
• Второй провод подсоединяют к контакту на разъёме «масса»: если индикатор или контрольная лампа горит, то контакт на «массу» работает нормально.

Обрыв, нарушение изоляции или контактов обнаружить визуально практически невозможно – иногда простое подёргивание проводки восстанавливает работу цепи, однако это является признаком нарушения и при дальнейшей эксплуатации обязательно вызовет отказ элемента в электрооборудовании.

При замене предохранителей важно соблюдать главное условие – номинальное значение в амперах должно всегда соответствовать номинальной силе тока в цепи, которая указана на гнезде монтажного блока, а также на самом предохранителе.

Ниссан Альмера (2000 — 2006) — схема блока предохранителей

Опубликовано 14 августа 2018 г. от admin

Год выпуска: 2000, 2001, 2002, 2003, 2004, 2005, 2006

Блок предохранителей в салоне

Передняя сторона

Nissan Almera – схема блока предохранителей – приборная панель – сторона 2 901 Задняя сторона

Nissan Almera – схема блока предохранителей – панель приборов (задняя сторона)

№	А	Компонент
1	10А	Зеркала
2	10А	Стоп-сигналы
3	15А	Розетка
4	7,5А	Для дополнительного электронного оборудования
5	15А	Аварийные сигналы и индикаторы
6	10А	Дополнительное электрооборудование
7	20А	Обогреватель заднего стекла
8	10А	Датчик кислорода
9	10А	Дополнительное электронное оборудование
10	10А	Электронное оборудование
11	10А	Автоматическая коробка передач
12	10А	ЭБУ (поворотники, подсветка и основное питание панели приборов, освещение панели)
13	10А	Лампа салона
14	15А	Вентилятор салона (отопитель/кондиционер)
15	10А	Кондиционер
16	15А	Вентилятор (отопитель/кондиционер)
17	10А	Система впрыска топлива
18	10А	Подушки безопасности
19	20А	Дополнительное электрооборудование
20	10А	Модуль двигателя
21	10А	Пусковой сигнал
22	15А	Прикуриватель
23	–	Не используется
24	20А	Дополнительное электрооборудование
25	20А	Стеклоочистители
26	7,5А	Дополнительное электрооборудование
27	15А	Омыватель переднего и/или заднего стекла (на подрулевом переключателе)
28	15А	Омыватель заднего стекла
29	15А	Топливный насос
30	10А	Спидометр, тахометр, указатели температуры и уровня топлива
31	10А	АБС
32	10А	Резерв
33	15А	Резерв
34	20А	Резерв
Переднее боковое реле
Р1		Реле фар
Р2		Реле управления дроссельной заслонкой
Р3		Реле стеклоподъемников
Р4		Реле задних противотуманных фар
Заднее боковое реле
Р1		Реле зажигания
Р2		Реле нагнетателя
Р3		Реле дополнительного оборудования (электроаксессуары)

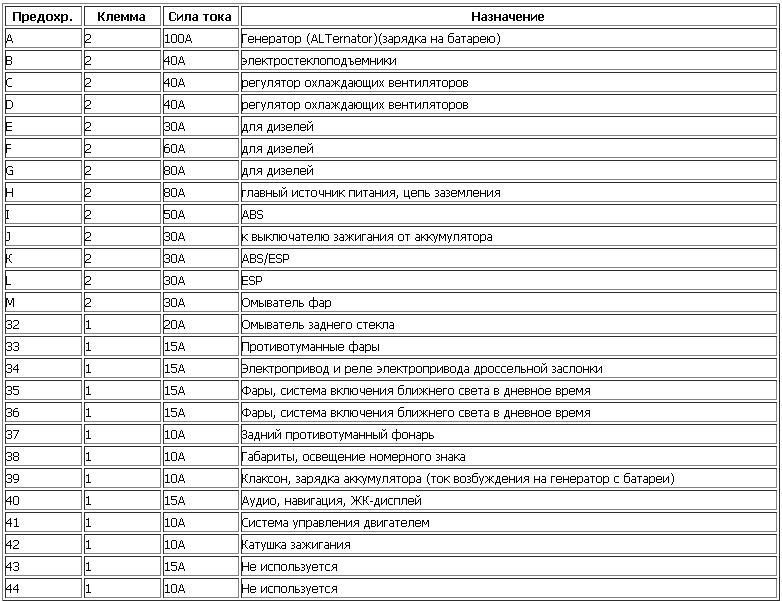

Панель предохранителей моторного отсека

Nissan Almera — схема блока предохранителей — моторный отсек

№	А	Компонент
А	100А	Генератор (зарядка аккумулятора)
Б	40А	Электрические стеклоподъемники
С	40А	Вентиляторы охлаждения
Д	40А	Вентиляторы охлаждения
Е	30А	Для дизельных двигателей
Ф	60А	Для дизельных двигателей
Г	80А	Для дизельных двигателей
Н	80А	Основной источник питания, цепь заземления
я	50А	АБС
Дж	30А	К аккумуляторному выключателю зажигания
К	30А	АБС/ЭСП
Л	30А	ЭСП
М	30А	Омыватель фар
32	20А	Омыватель заднего стекла
33	15А	Противотуманные фары
34	15А	Реле электропривода и привода дроссельной заслонки
35	15А	Фары, дневные ходовые огни
36	15А	Фары, дневные ходовые огни
37	10А	Задний противотуманный фонарь
38	10А	Габаритные огни, освещение номерного знака
39	10А	Звуковой сигнал, зарядка аккумулятора
40	15А	Аудиосистема, навигация, ЖК-дисплей
41	10А	Система управления двигателем
42	10А	Катушка зажигания
43	15А	Не используется
44	10А	Не используется

Блок реле

Nissan Almera – блок предохранителей схема – блок реле

№	Реле
Р1	Реле вентилятора системы охлаждения 3 (25221E)
Р2	Передние противотуманные фары (25224QA)
Р3	Реле кондиционера E6 (25224D)
Р4	Реле звукового сигнала (25620)
Р5	Реле вентилятора системы охлаждения (25224J)
Р6	Фары (25224A)
Р7	Стартер (25224G)

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации автомобиля, модели и рынка

Альмера электричество
