Всё об особенностях предохранителей Nissan X-Trail: фото и видео

04.03.2023

Предохранители – это специальные устройства, защищающие потребителя электричества и, собственно говоря, электрические цепи от перегрузок системы и коротких замыканий. Чаще всего они объединяются в блок предохранителей, таких блоков в машине может быть несколько. Состоит он из таких элементов, как плавкие вставки, специальный соединяющий вывод, электрическую цепь и изоляционный корпус. Также он может вмещать в себе кварцевый песок, который помогает обезопасить систему от перегрева.

Они используется системой для того, чтобы обезопасить её от пожаров, которые могут возникнуть в случае резких скачков уровня тока. Таким образом, предохранитель сгорает первым, тем самым подаёт сигнал и предотвращает сгорание основной детали. В большинстве случаев, предохранители являются одноразовыми.

Наиболее частые места, в которых можно обнаружить блок предохранителей – это в салоне и под капотом. В автомобиле Ниссан Х Трейл Т31 и Т30 блок расположен в моторном отсеке (под капотом) и в пассажирском салоне. Ниже будет размещена схема расположения предохранителей. Эта схема необходима владельцу авто для того, чтобы понять принцип работы деталей, а также увидеть происходящие процессы. В ремонтных работах она незаменима.

Вид в салоне
Процесс снятия и замены
В этой статье, мы точно определились с тем, что эти элементы созданы для того, чтобы сгорать, что требует последующей замены. Иногда в автомобилях Ниссан Х Трейл Т31 и Т30 заменить нужно один элемент, а иногда целый блок. В Ниссан Трейл Т30 и Т31 общий принцип замены защитных компонентов одинаков, однако, под капотом и в салоне автомобиля замена происходит различным образом.
Для того чтобы начать замену, сначала нужно определиться действительно ли сгорела деталь. Ни в коем случае не вытягивайте деталь и не просматривайте её на свету, как делают многие владельцы авто. Такой способ не является достоверным. Для того чтобы обнаружить повреждённую деталь, нужно включить все нерабочие цепи (к примеру, печка, магнитофон и т.д.), возьмите пробник и начните проверять напряжение, делайте это сначала с одной стороны, потом соответственно с другой. Если напряжение с одного вывода есть, а с другого нет, то деталь повреждена. Такая проверка в автомобиле Ниссан Трейл Т31 занимает около 1 минуты.
Замена в моторном отсеке
Будьте внимательны, используйте только тот номинал предохранителей, который использовался ранее.
Выключите двигатель и свет.
Теперь откройте капот и снимите воздухозаборник.
Вы увидите блок, снимите с него крышку. Нажмите на фиксатор.
Когда найдёте сломанную деталь, возьмите пинцет и вытащите её.
Поставьте новую.
Теперь установите всё в обратном порядке.
Исправный предохранитель и сгоревший
Замена в пассажирском салоне
Совет, прежде чем использовать пачку новых предохранителей, желательно один из них проверить на работоспособность.
Выключите двигатель и свет.
Рядом с пассажирским сидением вы увидите блок, снимите с него крышку.
Возьмите специальный пинцет и извлеките перегоревшую деталь.
Закройте крышку.
Готово, наша замена в автомобиле Ниссан успешно завершена. Надеемся, что эта статья будет вам полезной. Все интересующие вас вопросы вы можете задать в комментариях.
Видео «Замена предохранителей на Nissan X-trail»
<noscript><img loading='lazy' src='/800/600/https/avtonam.ru/wp-content/uploads/2015/11/fuse-box-1.jpg' /></noscript> youtube.com/embed/eoEE1ZGvCJI?rel=0″ frameborder=»0″ allowfullscreen=»»>
Была ли эта статья полезна?
Спасибо за Ваше мнение!
Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Да (50.00%)
Нет (50.00%)

ᐅ Схема предохранителей и реле Nissan X-Trail T31 (2007-2014)
Nissan X-Trail
T30 (2001-2007)
T31 (2007-2014)
T32 (2014-н.в)

Осторожно!
Не «ремонтировать” предохранители и не менять их на более мощные — опасность пожара! Кроме того, это может привести к серьезным повреждениям других компонентов электрооборудования.
Назначение предохранителей, ампераж, блок предохранителей могут отличаться в зависимости от оборудования автомобиля и года изготовления.

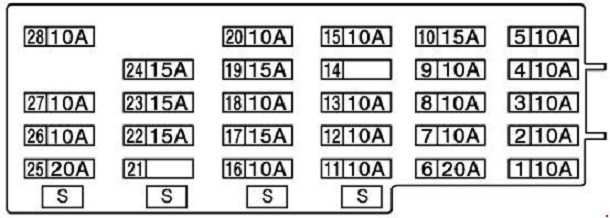

Блок предохранителей в салоне
№
А
Назначение
1
10
Электропривод зеркал, аудиосистема
2
15
Розетки
3
10
15
Прикуриватель
4
—
Не используется
5
15
Вентилятор климатической установки
6
15
Вентилятор климатической установки
7
10
Система без ключевого доступа
8
15
Дополнительные фары

9
10
Блок управления полным приводом
10
10
Стоп-сигналы
11
10
Освещение салона
12
10
Комбинация приборов
13
10
Блок управления электрооборудованием кузова (BCM)
14
10
Аудиосистема
15
10
Обогрев зеркал
16
20
Аудиосистема
17
10
Насос стеклоомывателя
18
10
Комбинация приборов
19
10
Подушки безопасности
20
10
Диагностический разъем, блок управления двигателем, корректор фар
Реле
R1
Реле дополнительного оборудования
R2
Реле вентилятора климатической установки
R3
Реле дополнительных фар
R4
Реле обогрева сидений
R5
Реле дополнительных фар

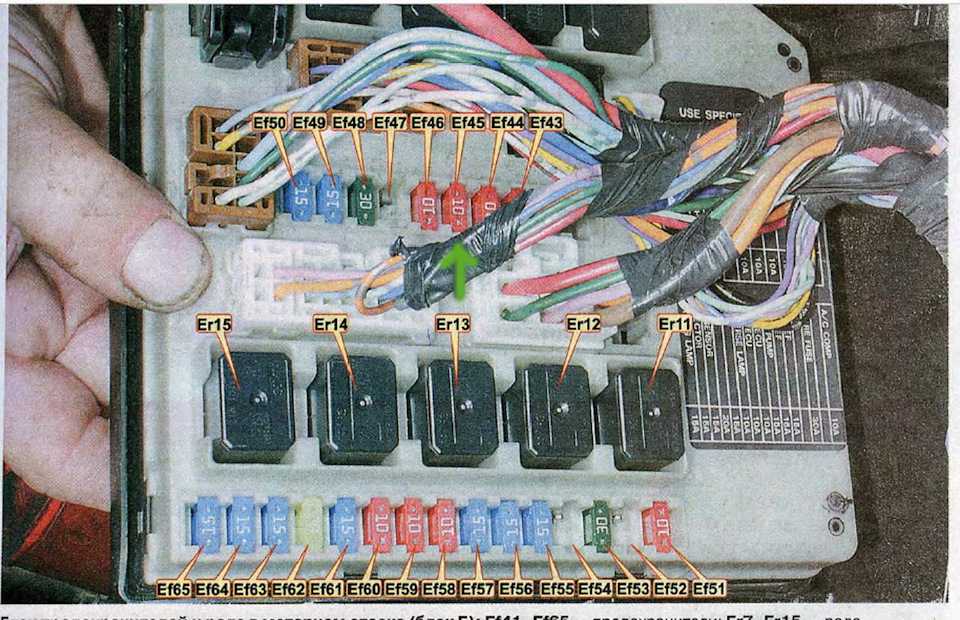

Блок предохранителей в моторном отсеке (№1)

№
А
Назначение
1
—
Не используется
2
—
Не используется
3
10
Дальний свет с правой стороны
4
10
Дальний свет с левой стороны
5
10
Задние габаритные огни
6
10
Передние габаритные огни
7
—
Не используется
8
30
Стеклоочиститель
9
15
Ближний свет с левой стороны
10
15
Ближний свет с правой стороны
11
10
Компрессор кондиционера
12
—
Не используется
13
—
Не используется
14
—
Не используется
15
15
Обогрев заднего стекла, обогрев зеркал
16
15
Обогрев заднего стекла, обогрев зеркал
17
15
Топливный насос
18
10
Реле стартера, датчик режимов работы АКП
19
10
Блок управления ABS
20
10
Лампы заднего хода, датчик состава смеси
21
15
Дроссельная заслонка
22
20
Блок управления двигателем
23
15
Лямбда зонд
24
15
Форсунки
25
15
Передние противотуманные фары
Реле
R1
Реле обогрева заднего стекла

R2
Главное реле (блок управления двигателем)
R3
Реле ближнего света фар
R4
Реле передних противотуманных фар
R5
Реле стартера
R6
Реле вентилятора системы охлаждения 3
R7
Реле вентилятора системы охлаждения 2
R8
Реле вентилятора системы охлаждения 1
R9
Реле зажигания

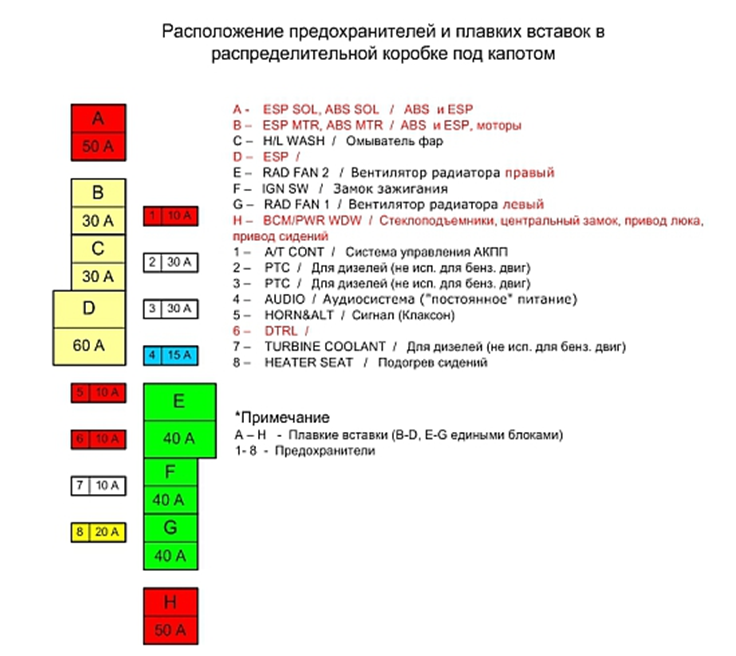

Блок предохранителей в моторном отсеке (№2)
№
А
Назначение
1
40
50
ABS, ESP (50А с ESP, 40А без ESP)
2
30
ABS, ESP
3
30
Омыватель фар
4
60
Электроусилитель рулевого управления
5
10
Звуковой сигнал, генератор
6
10
Дневные ходовые огни
7
10
Насос охлаждения турбокомпрессора
8
20
Обогрев сидений
9
10
Блок управления коробкой передач
10
30
Дополнительный обогреватель
11
30
Дополнительный обогреватель
12
15
Аудиосистема
13
40
Вентилятор системы охлаждения двигателя 2
14
40
Замок зажигания
15
40
Вентилятор системы охлаждения двигателя 1
16
50
Блок управления стеклоподъемниками, блок управления электрооборудованием кузова
Реле
R1
Реле звукового сигнала
R2
Реле вентилятора системы охлаждения (высокая скорость)
R3
Реле дневных ходовых огней (Европа)
Реле звукового сигнала
R4
Реле омывателя фар (бензиновые двигатели)
Реле подогревателя (дизельные двигатели)
R5
Реле вентилятора системы охлаждения (низкая скорость)
R6
Реле стоп-сигналов (бензиновые двигатели)
Реле подогревателя (дизельные двигатели)
Блок предохранителей на плюсовой клемме аккумулятора
№
А
Назначение
1
140
Бензиновые двигатели: Генератор, предохранители: №2, №3

250
Дизельные двигатели: Генератор, предохранители: №2, №3
2
100
Предохранители: № 1, 2, 3, 4, 13, 14, 15, 16 (Блок предохранителей в моторном отсеке №2)
3
100
Освещение, кондиционер
4
100
Бензиновые двигатели: Реле зажигания, предохранители: №?
80
Дизельные двигатели: Реле зажигания, предохранители: №?
5
80
Бензиновые двигатели: Предохранители: № 21, 22 (Блок предохранителей в моторном отсеке №1)
100
Дизельные двигатели: Предохранители: № 21, 22 (Блок предохранителей в моторном отсеке №1)
6
60
Блок управления свечами накаливания
