Блок предохранителей и реле Lada Niva 4×4(2121, 21213, 21214)

Рубрика: LadaАвтор: admin

Здесь рассмотрены автомобили нива 2121, нива 21213, нива 21214 карбюратор, инжектор. Второе название ваз 2121, ваз 21213, ваз 21214, нива 4×4.

Расположение предохранителей и Ваз Нива

Основная часть реле и предохранителей располагаются в салоне, под панелью управления, слева от рулевой колонки. Здесь расположены 4 блока:

  1. блок предохранителей системы управления двигателем;
  2. реле стеклоочистителя ветрового стекла;
  3. блоки предохранителей;
  4. блок реле системы управления двигателем.

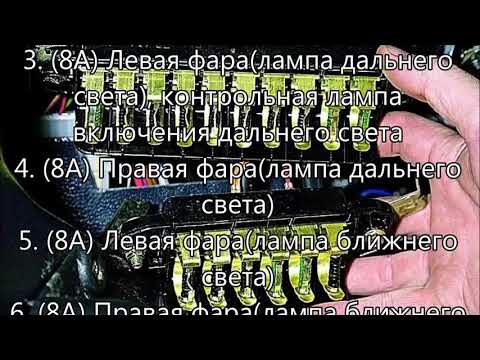

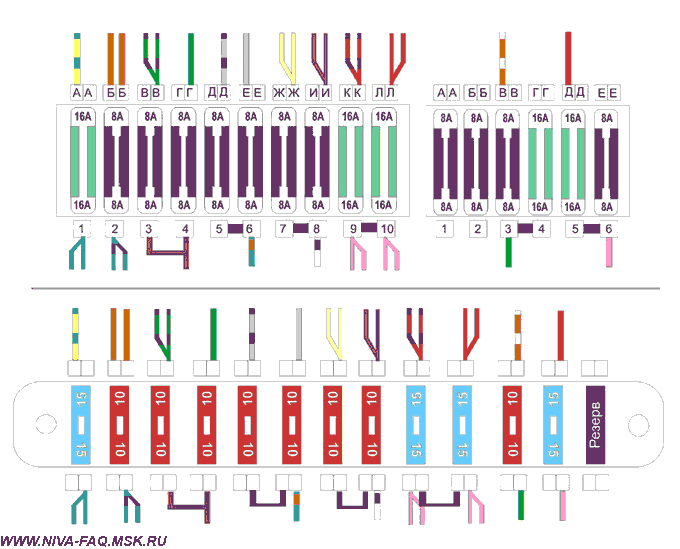

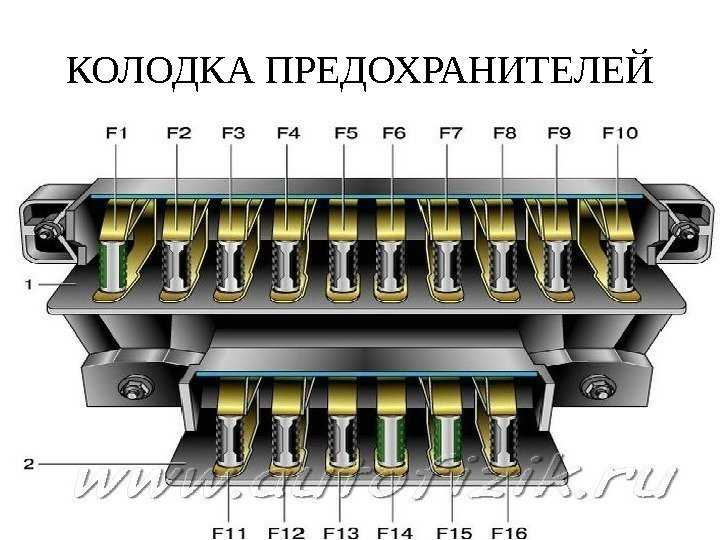

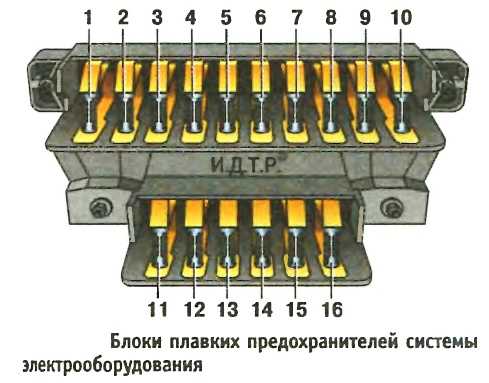

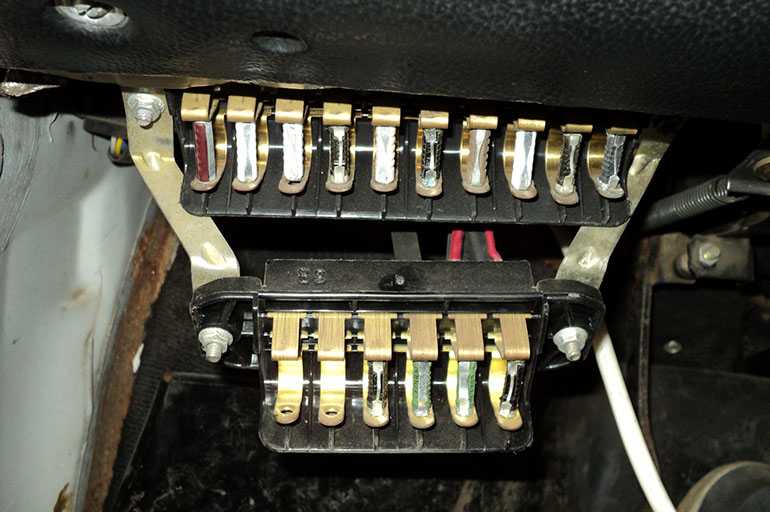

Основной и дополнительный блоки предохранителей Нива 4х4

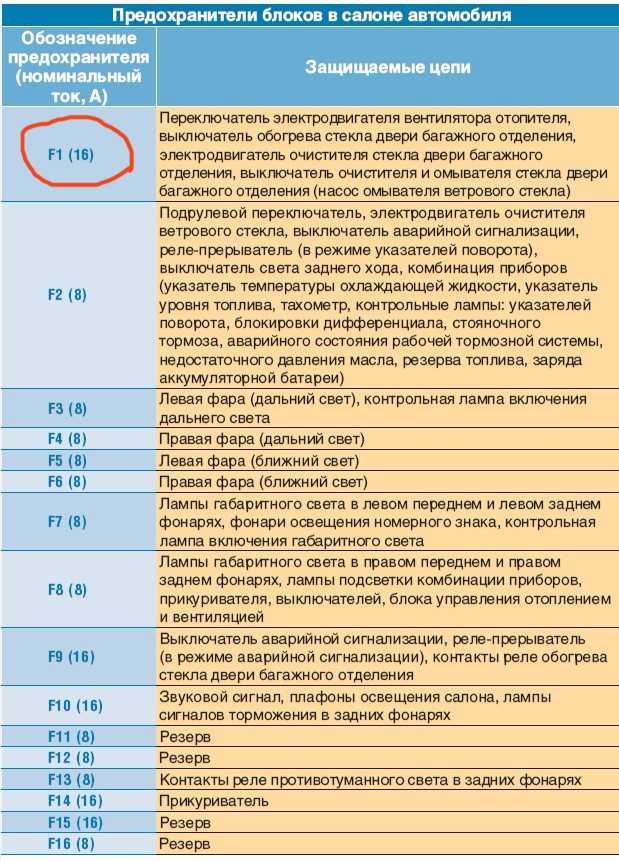

Расшифровка предохранителей

Обозначение предохранителя (номинальный ток, А)Защищаемые цепи
F1 (16)Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла)
F2(8)Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3(8)Левая фара (дальний свет), контрольная лампа включения дальнего света
F4(8)Правая фара (дальний свет)
F5(8)Левая фара (ближний свет)
F6(8)Правая фара (ближний свет)
F7(8)Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света
F8(8)Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией
F9 (16)Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения
F10(16)Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях
F11 (8)Резерв
F12(8)Резерв
F13(8)Контакты реле противотуманного света в задних фонарях
F14(16)Предохранитель прикуривателя
F15(16)Резерв
F16(8)Резерв

Дополнительный блок:

F11 (8А)Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации
(в режиме аварийной сигнализации)
F12 (8А)Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)Лампы и реле заднего противотуманного огня
F14 (16А)Прикуриватель
F15 (16А)Резервный
F16 (8А)Резервный

Дополнительные цепи предохранителей в комплектации Urban:

№ и номинал предохранителяЗащищаемая цепь
Основной блок
1 (16А)*Электростеклоподьемники передних дверей Электропривод боковых зеркал
2 (16А)**Электровентилятор климатической установки, компрессор кондиционера
9 (16А)*Обогреватели боковых зеркал
10 (16А)*Плафон освещения салона центральный
Дополнительный блок
15 (16А)*Электровентилятор климатической установки, компрессор кондиционера

Предохранители системы управления двигателем Lada Niva

F1 (30A)Контакты реле правого электровентилятора
F2 (30A)Контакты реле левого электровентилятора
F3 (15A)Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4 (15A)Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Блок реле системы управления двигателем ВАЗ 2121, 21213, 21214

№1Реле зажигания
№2Главное реле
№3Реле правого вентилятора охлаждения
№4Реле левого вентилятора охлаждения
№5Реле бензонасоса (топливного)
№6Предохранитель топливного насоса F5, 15A

В некоторых комплектациях автомобиля под дополнительным блоком рядом с реле зажигания находится реле стартера.

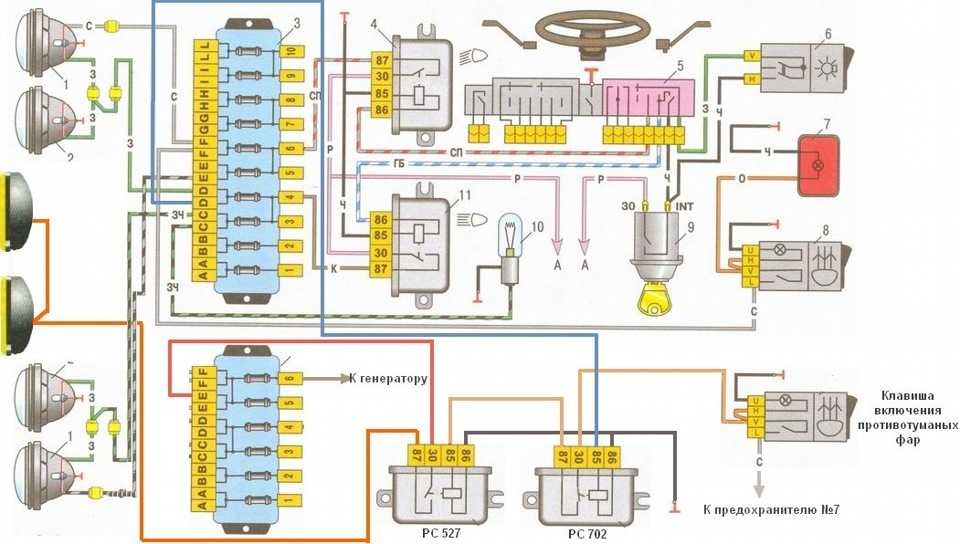

Схема блока реле над педалью газа Niva 4х4

№1Реле задних противотуманных фонарей
№2Реле подогрева заднего стекла
№3Реле ближнего света фар
№4Реле дальнего света фар





0 5 557

Понравилась статья? Поделиться с друзьями:

Предохранители нива 21214 инжектор и их маркировка

Электрооборудование выполнено по однопроводной схеме — отрицательные выводы источников и потребителей электроэнергии соединены с «массой», которая выполняет функцию второго провода. Схема электрооборудования автомобиля представлена на рис. 7-1.

Большинство цепей включается выключателем зажигания. Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звукового сигнала, стоп-сигнала, прикуривателя, плафонов, штепсельной розетки для переносной лампы, а также цепи питания аварийной сигнализации, наружного освещения и сигнализации дальним светом фар.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями, установленными под панелью приборов с левой стороны от рулевой колонки (рис. 7-2). Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи зажигания и пуска двигателя, реле включения дальнего и ближнего света фар. Предохранители 11, 12, 14, 16, установленные в дополнительном блоке предохранителей, — резервные. Они могут быть использованы для различных комплектаций автомобиля.

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При поисках неисправности рекомендуется просмотреть указанные в табл. 7-1 цепи, которые защищает данный предохранитель.

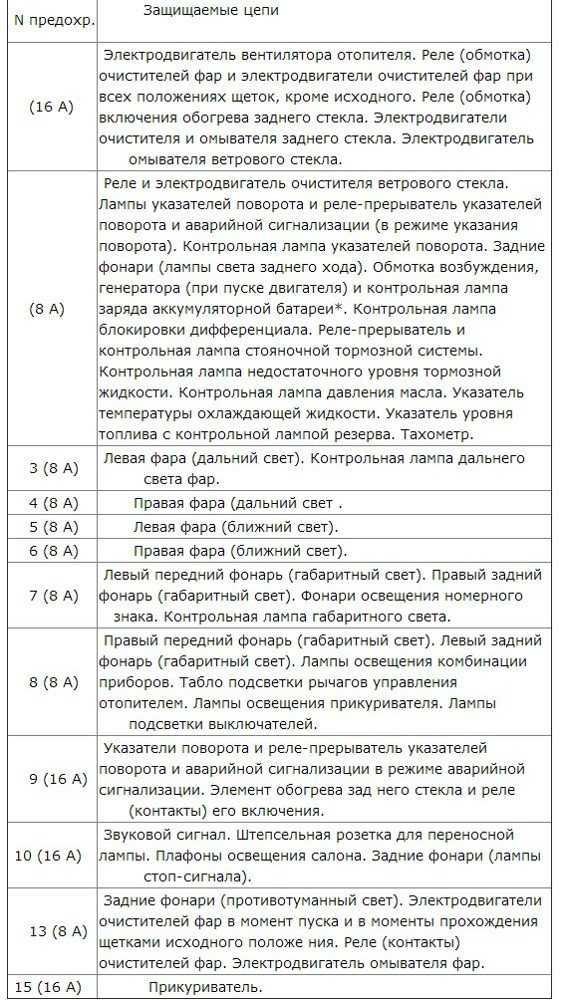

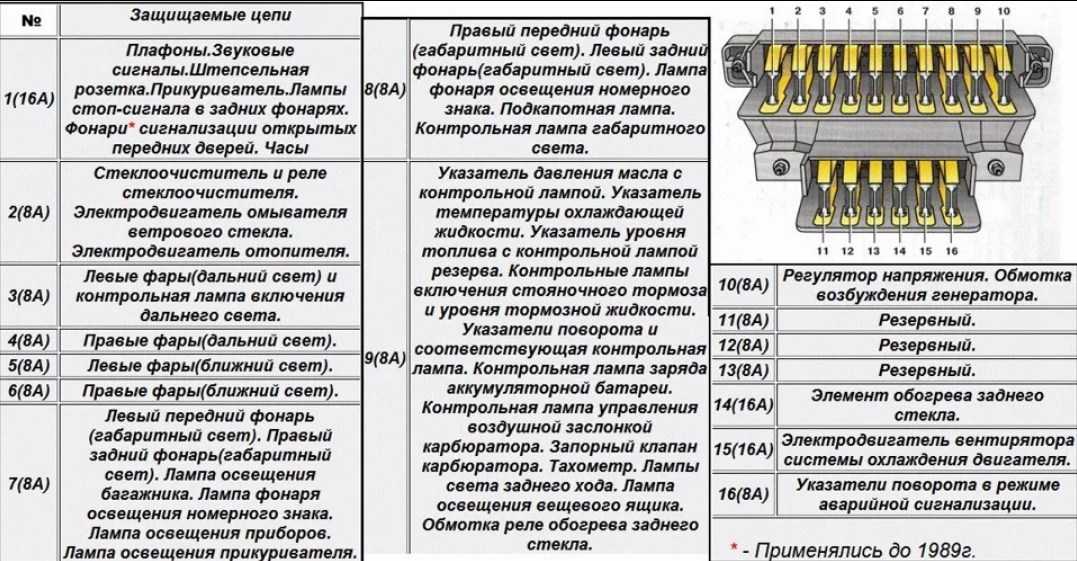

Таблица 7-1. Цепи, защищаемые плавкими предохранителями

№ предохранителя (рис. 7-2)Защищаемые цепи
1 (16 А)Электродвигатель вентилятора отопителя.
Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного.
Реле (обмотка) включения обогрева заднего стекла.
Электродвигатели очистителя и омывателя заднего стекла.
Электродвигатель омывателя ветрового стекла.
2 (8 А)Реле и электродвигатель очистителя ветрового стекла.
Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.
Задние фонари (лампы света заднего хода).
Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*.

Контрольная лампа блокировки дифференциала.

Реле-прерыватель и контрольная лампа стояночной тормозной системы.
Контрольная лампа недостаточного уровня тормозной жидкости.
Контрольная лампа давления масла.
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с контрольной лампой резерва.
Тахометр.

3 (8А)Левая фара (дальний свет).
Контрольная лампа дальнего света фар.4 (8 А)Правая фара (дальний свет).5 (8 А)Левая фара (ближний свет).6 (8 А)Правая фара (ближний свет).7 (8 А)Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет).
Фонари освещения номерного знака.
Контрольная лампа габаритного света.8 (8 А)Правый передний фонарь (габаритный свет).
Левый задний фонарь (габаритный свет).
Лампы освещения комбинации приборов.
Табло подсветки рычагов управления отопителем.
Лампы освещения прикуривателя.
Лампы подсветки выключателей.9 (16 А)Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.
Элемент обогрева заднего стекла и реле (контакты) его включения.10 (16 А)Звуковой сигнал.
Штепсельная розетка для переносной лампы.
Плафоны освещения салона.
Задние фонари (лампы стоп-сигнала).13 (8 А)Задние фонари (противотуманный свет).
Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения.
Реле (контакты) очистителей фар.
Электродвигатель омывателя фар.
15 (16 А)Прикуриватель.

* На автомобилях выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем № 2.

Предупреждение: При ремонте автомобиля и системы электрооборудования автомобиля необходимо обязательно отсоединять провод от вывода «минус» аккумуляторной батареи.

Предупреждение: При эксплуатации автомобиля и при проверке схемы электрооборудования автомобиля не допускается применять предохранители, не предусмотренные конструкцией автомобиля.

Лада Нива (она же Лада 4х4) – ведет свою историю с момента создания в 1970-х годах, успев завоевать авторитет во всем мире. Автомобиль повышенной проходимости и комфортности, сравнимой с легковым автомобилем. Автомобиль пользуется популярностью не только в России, но и в Германии, а также других странах Европы и мира.

Историю создания автомобиля можно прочитать здесь.

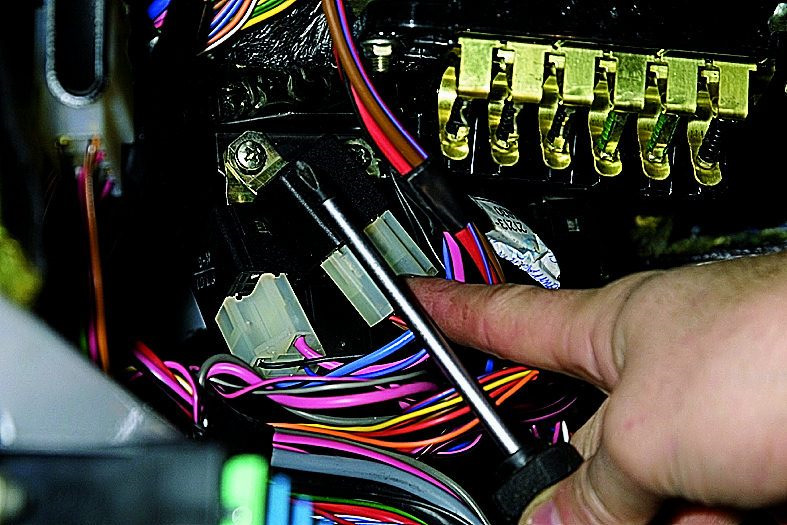

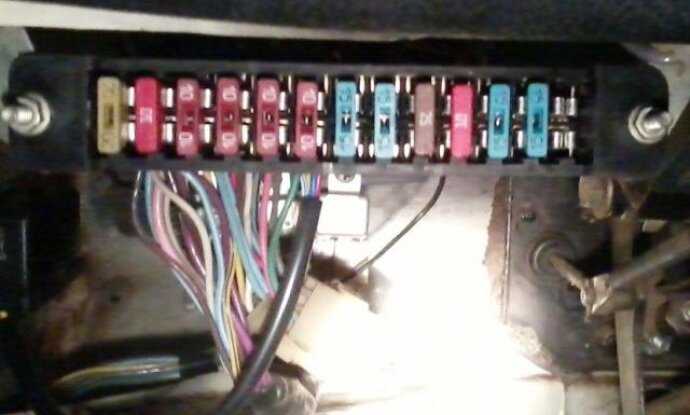

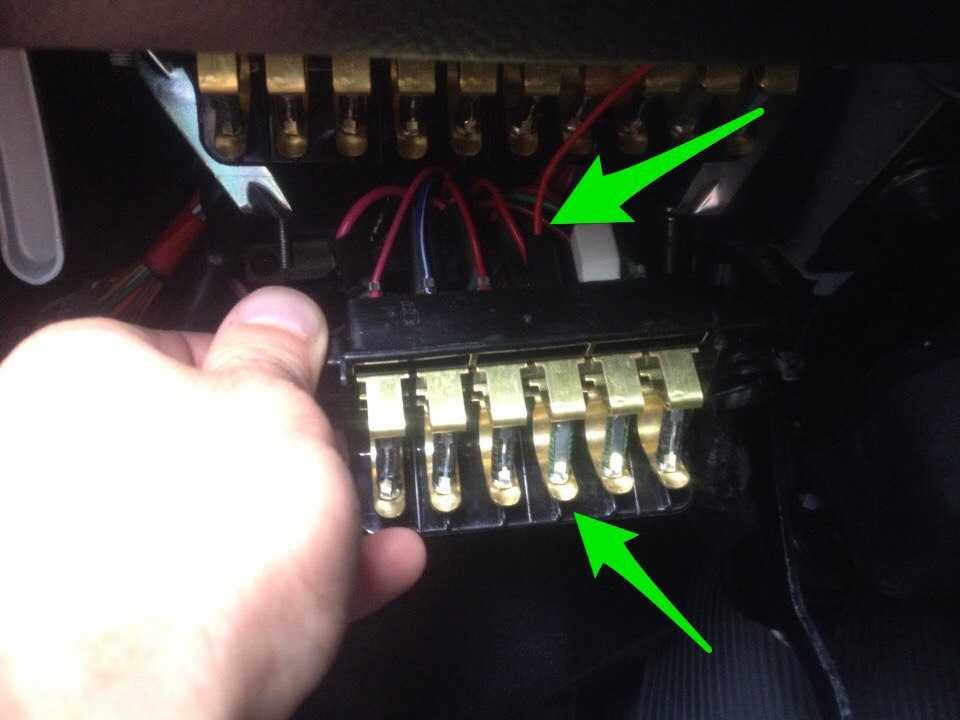

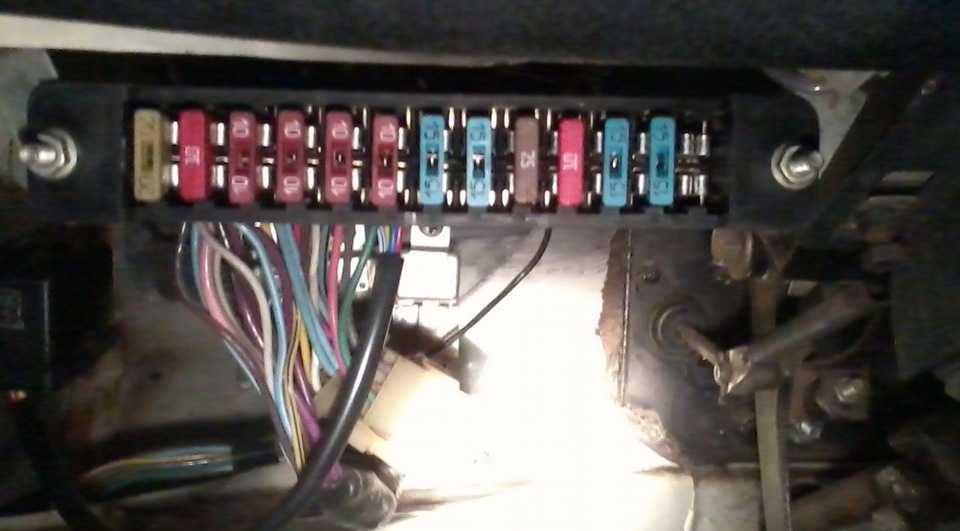

Блок предохранителей — находится слева от рулевой колонки под панелью приборов. Несмотря на то, что на дворе 2015 год, и эти автомобили уже несколько лет как инжекторные, тем не менее, комплектуются пальчиковыми предохранителями.

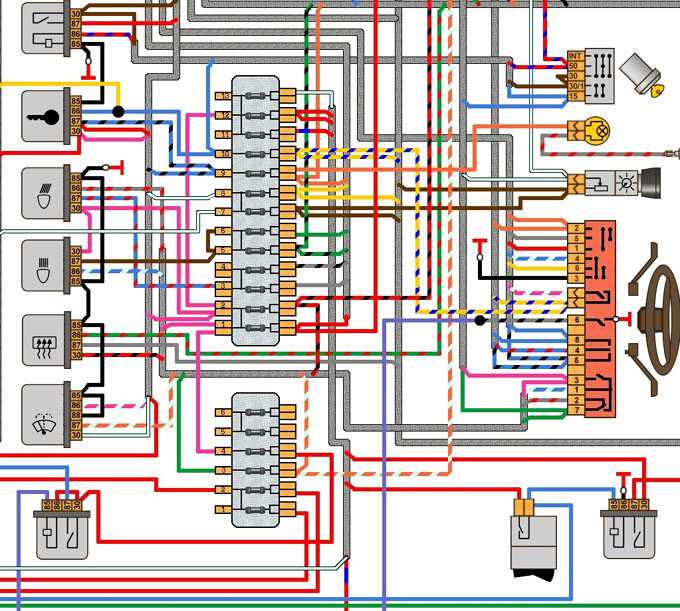

Монтажный блок Lada 4×4

Расположение предохранителей штатной проводки

Реле и предохранители ВАЗ 21214, 21314 (Нива 4х4 инжектор)

    23 декабрь 2015 LadaOnline 464 458

На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

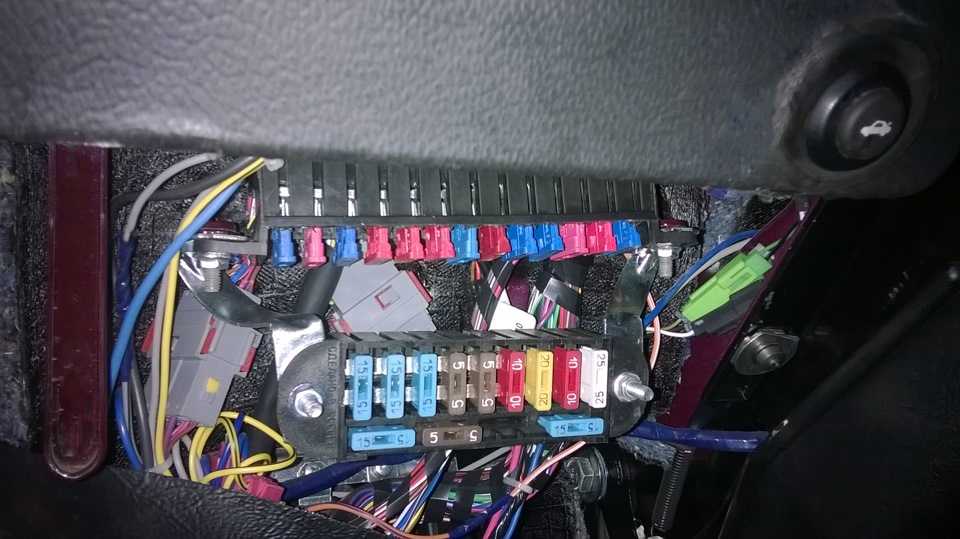

Расположение блоков предохранителей и реле Нива 4х4

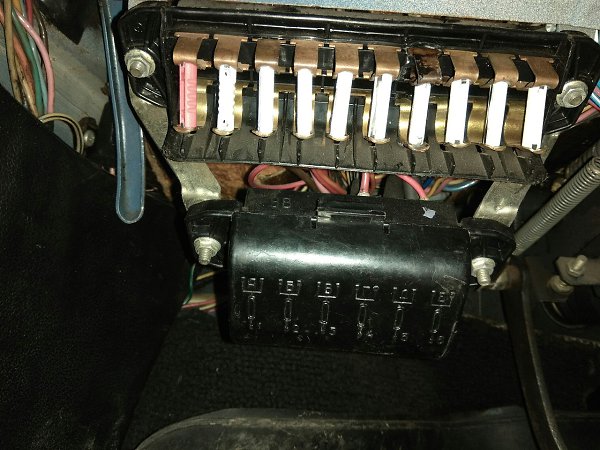

Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.

Четвертый блок реле находится над педалью газа.

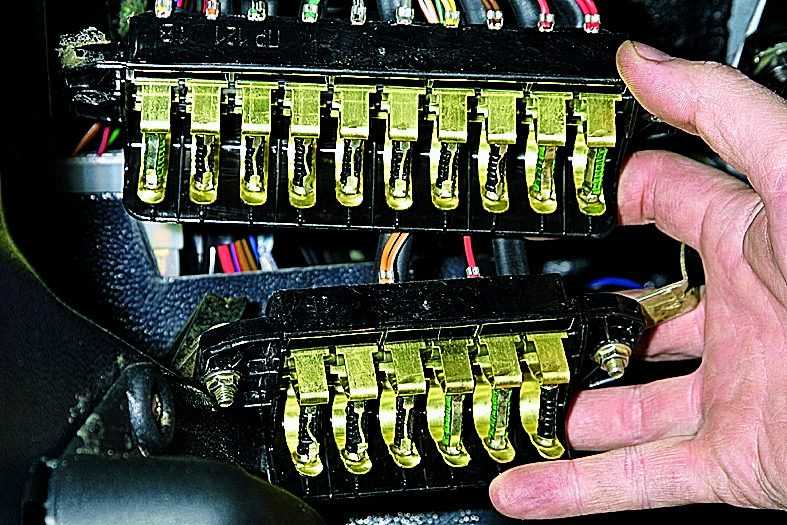

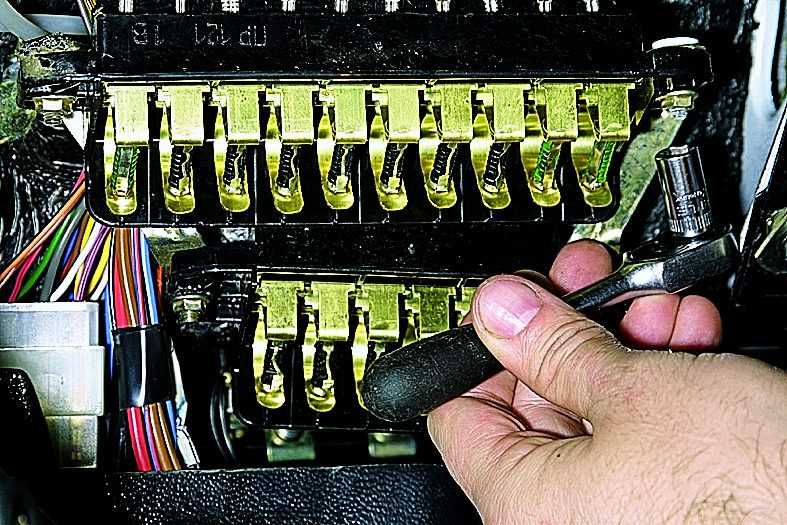

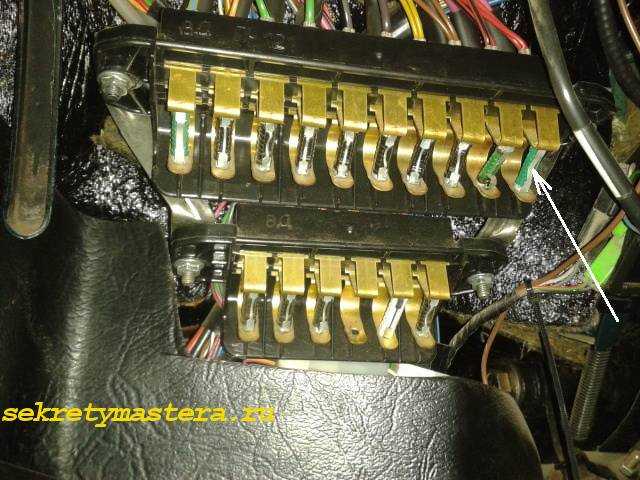

Основной и дополнительный блоки предохранителей

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольная

лампа включения габаритного света

Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплением

Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогрева

стекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

F11 (8А)Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F12 (8А)Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)Лампы и реле заднего противотуманного огня
F14 (16А)Прикуриватель
F15 (16А)Резервный
F16 (8А)Резервный

Дополнительные цепи предохранителей в комплектации Urban:

№ и номинал предохранителя

Электростеклоподьемники передних дверей Электропривод боковых зеркал

Электровентилятор климатической установки, компрессор кондиционера

Обогреватели боковых зеркал

Плафон освещения салона центральный

Электровентилятор климатической установки, компрессор кондиционера

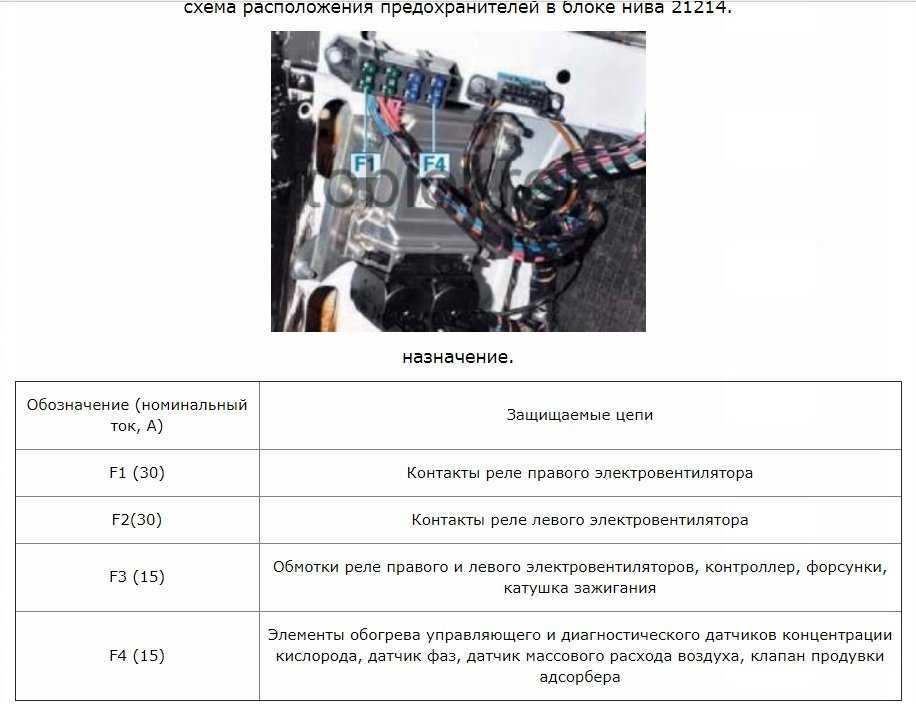

Предохранители системы управления двигателем

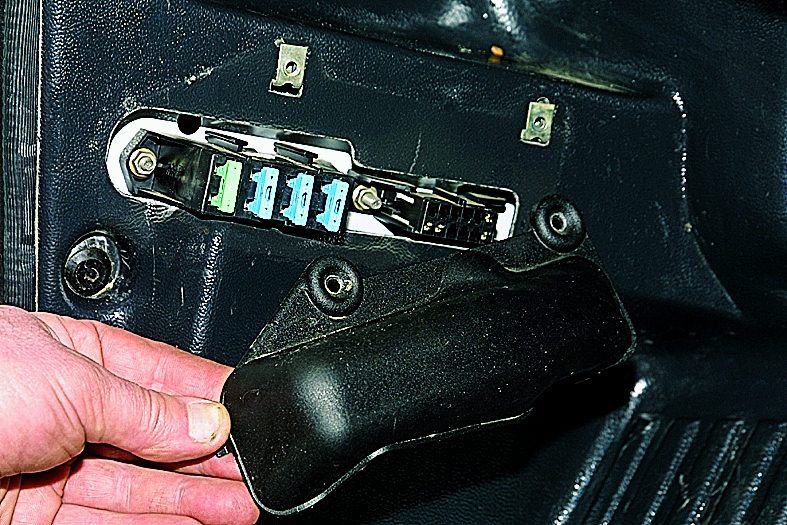

Он находится на левой боковине кузова, под панелью приборов, рядом с диагностической колодкой. Состоит из четырех предохранителей:

F1 (30A)Контакты реле правого электровентилятора
F2 (30A)Контакты реле левого электровентилятора
F3 (15A)Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4 (15A)Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

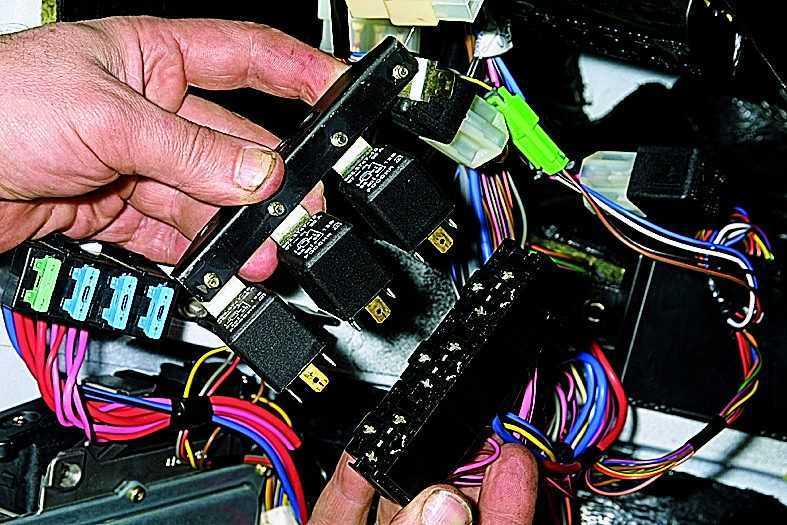

Блок реле системы управления двигателем

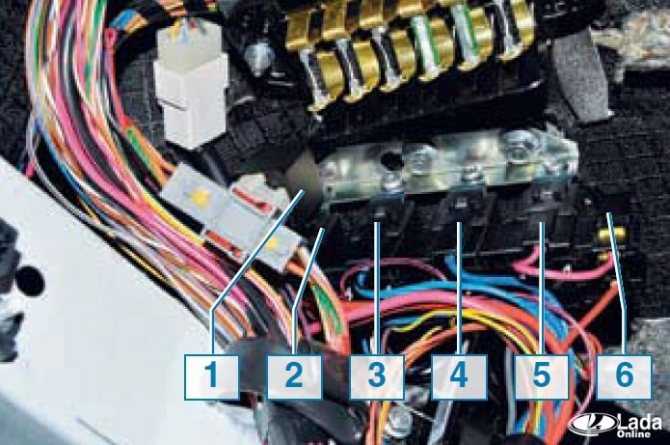

Ниже основного и дополнительного блока предохранителей установлен блок реле системы управления двигателем, который состоит из пяти реле и одного предохранителя:

№1Реле зажигания
№2Главное реле
№3Реле правого вентилятора охлаждения
№4Реле левого вентилятора охлаждения
№5Реле бензонасоса (топливного)
№6Предохранитель топливного насоса F5, 15A

На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

Схема блока реле над педалью газа

№1Реле задних противотуманных фонарей
№2Реле подогрева заднего стекла
№3Реле ближнего света фар
№4Реле дальнего света фар

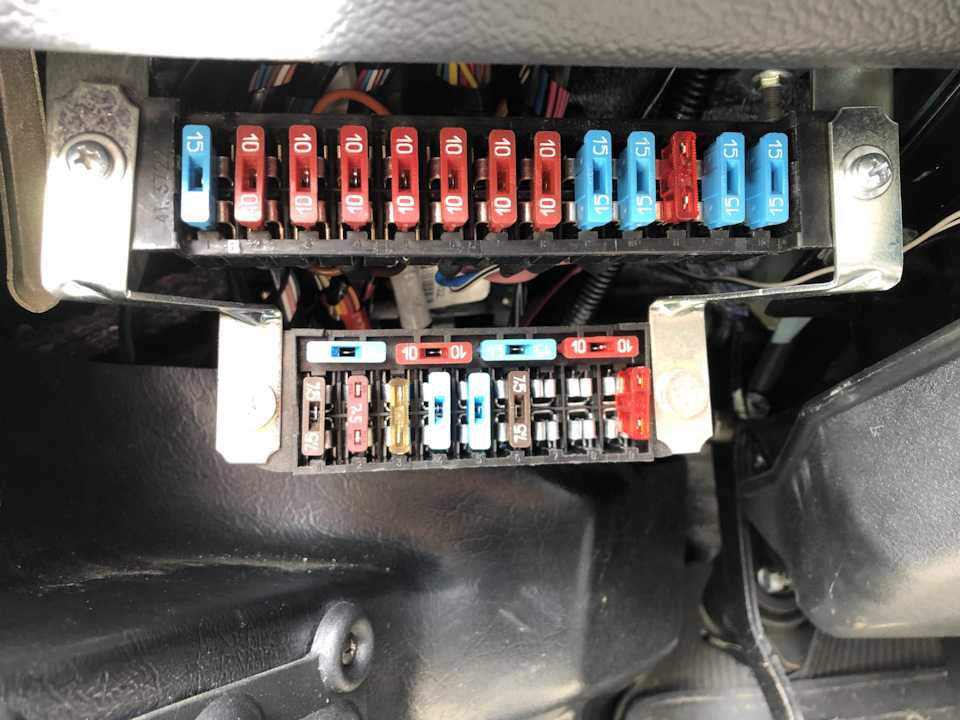

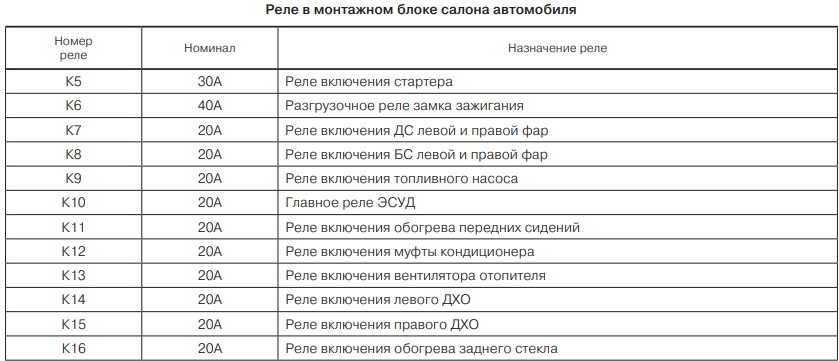

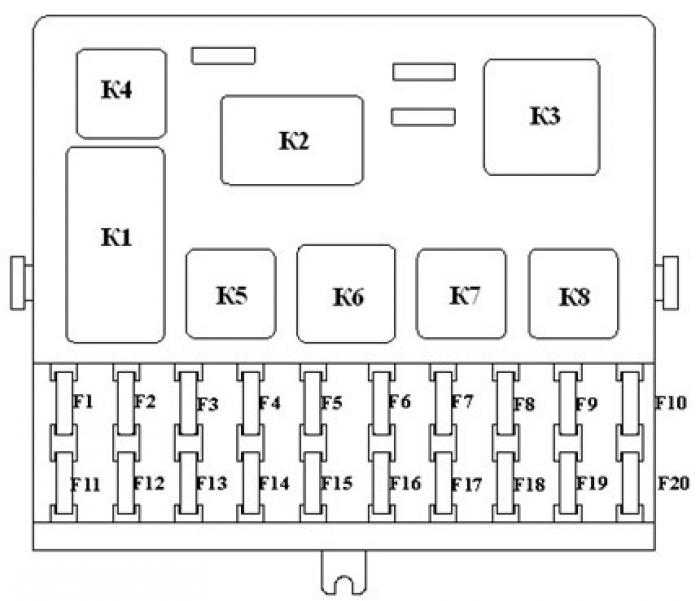

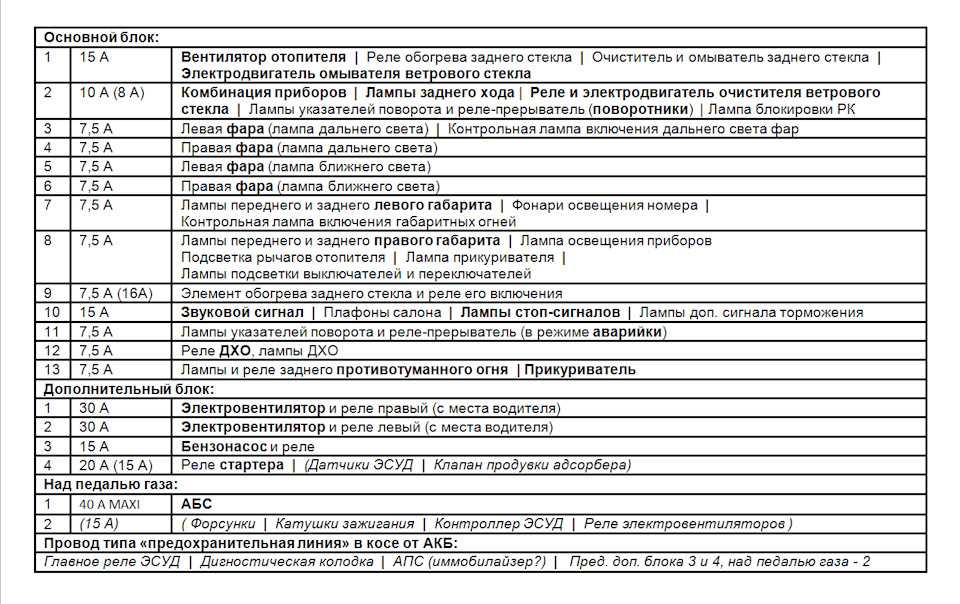

Монтажные блоки для Lada 4×4 2018 года выпуска

Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

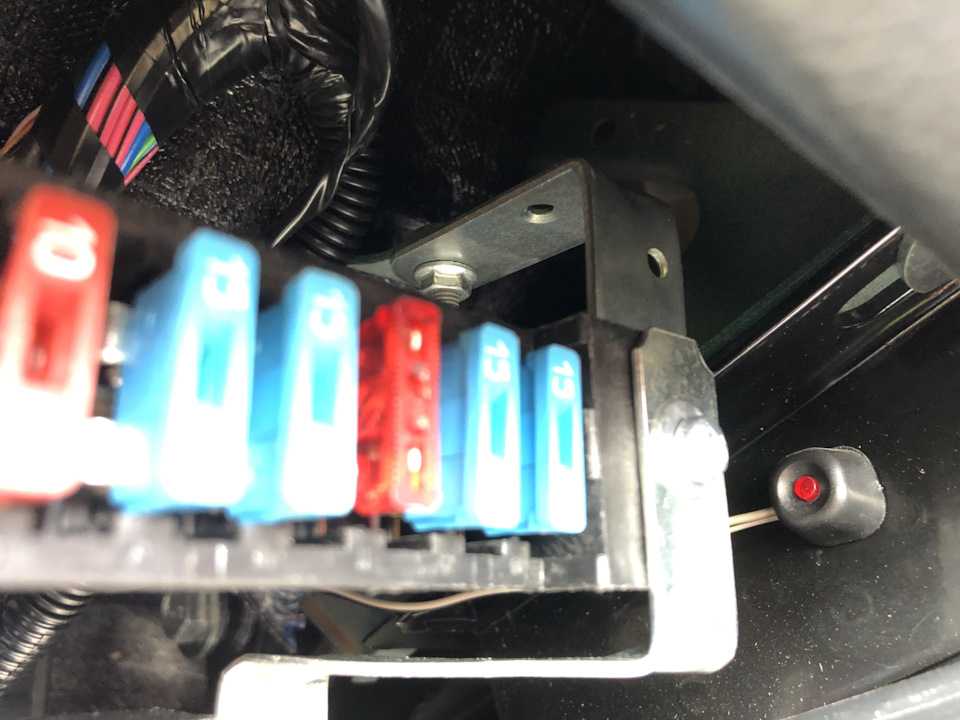

Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:

Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:

Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв. или 5дв.).

Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

Ключевые слова: монтажный блок нива | торпедо нива

0 0 Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter.. Похожие материалы

  • Блок предохранителей и реле Лада Ларгус
  • Схема блока предохранителей и реле Лада Гранта
  • Схема реле и предохранителей Лада Приора

    • Блоки предохранителей ВАЗ Нива 21214

    Любой автомобиль оборудован блоками предохранителей (БП), которые отвечают за безопасность электрических цепей. Их расположение отличается не только в зависимости от марки автомобиля. Даже в близких по годам выпуска моделях одного производителя могут размещаться по разной схеме. Однако в некоторых случаях расположение может совпадать полностью.

    Где расположены блоки и реле в Нива 21214 и 21213

    Основной БП в этих моделях разметили под нижней кромкой защиты панели приборов. Дополнительные предохранители в Ниве 21214 для инжектора находится левее. Этот блок отвечает за контроль впрыском топлива. Там же находятся реле контроля работы дворниками и набор, отвечающий за систему управления движением.

    Еще один блок предохранителей установлен в кузове слева от основного. Они отвечают за систему охлаждения и за то как работает мотор. Также присутствует разъем для диагностики. Реле, контролирующее стартер находится либо рядом с основным БП, либо под капотом рядом с емкостью для тормозной жидкости.

    Обозначения предохранителей и их предназначение

    Каждый из предохранителей (ПР) отвечает за отдельный элемент электроцепи автомобиля. В основном блоке нумерация идет слева направо. Всего элементов 16: 10 в верхнем ряду и 6 в нижнем.

    Описание верхней секции:

    1. Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
    2. Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
    3. Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
    4. Дальний свет (правая фара).
    5. Ближний свет (левая фара).
    6. Ближний свет (правая фара).
    7. Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
    8. Габариты (правая сторона), подсветка панели приборов.
    9. Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
    10. Стоп-сигналы, освещение салона, клаксон.

    Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

    1. Хранение вставки по 8А
    2. Аналогично предыдущему.
    3. Противотуманные задние огни.
    4. Прикуриватель.
    5. Хранение вставки на 16А.
    6. Аналогично на 8А.

    Следующий БП отвечает за работу двигателя. Схема предохранителей на Нива 21213 предполагает 5 позиций, а ВАЗ 21214 с установленной системой АБС – 7 (за нее отвечают позиции 5-7). Схема без АБС выглядит следующим образом:

    1. Пуск электромотора вентилятора справа (30А).
    2. Аналогичная позиция для левой стороны.
    3. Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
    4. Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
    5. Разъем для диагностики работы системы впрыска.

    Блоки реле

    Расположение этих блоков следует уточнять по документации на автомобиль. Также некоторые автолюбителя иногда их переносят. Поэтому, покупая б/у авто, лучше уточнить о возможных изменениях. Блок системы управления ДВС слева направо:

    1. Зажигание.
    2. Система запуска ДВС.
    3. Правый вентилятор радиатора.
    4. Аналогичный левый вентилятор.
    5. Работа топливного насоса.
    6. ПР питания бензонасоса (15А).

    Последний ключевой блок реле, расположенный над педалью газа отвечает за осветительные приборы и обогрев заднего стекла.

    Полезное видео

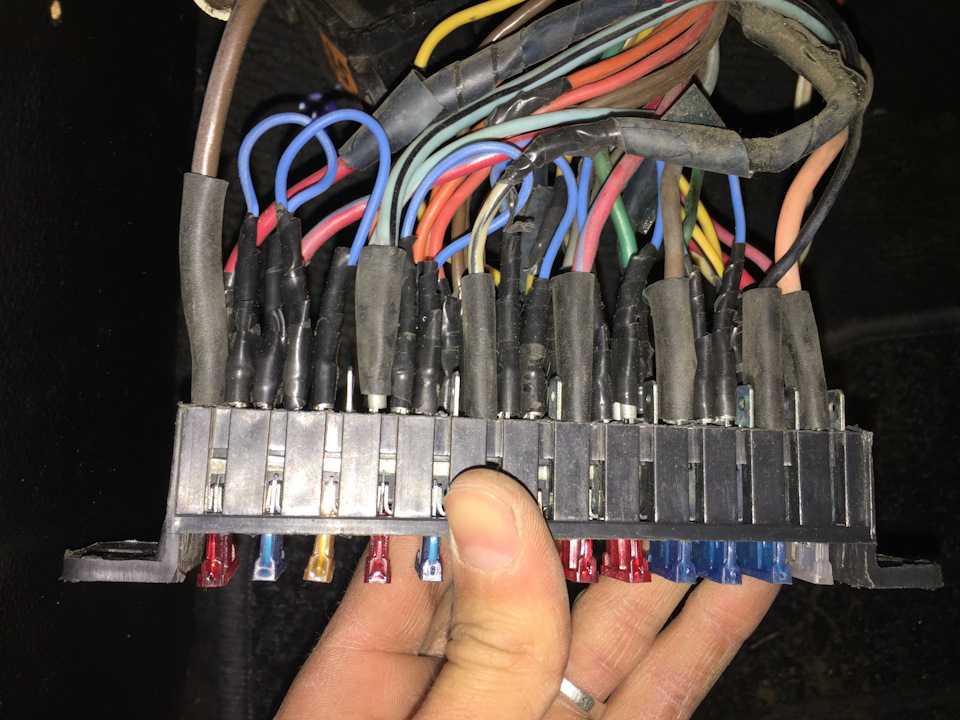

    При замене блока целиком важно записать расположение и маркировку проводов на старом. Сами предохранители меняются без каких-либо проблем. Главное, снять клеммы с аккумулятора, чтобы не было поражения электротоком. Важно обратить внимание – если новый предохранитель сгорает сразу после установки и проверки работоспособности, то повреждена проводка конкретной цепи.

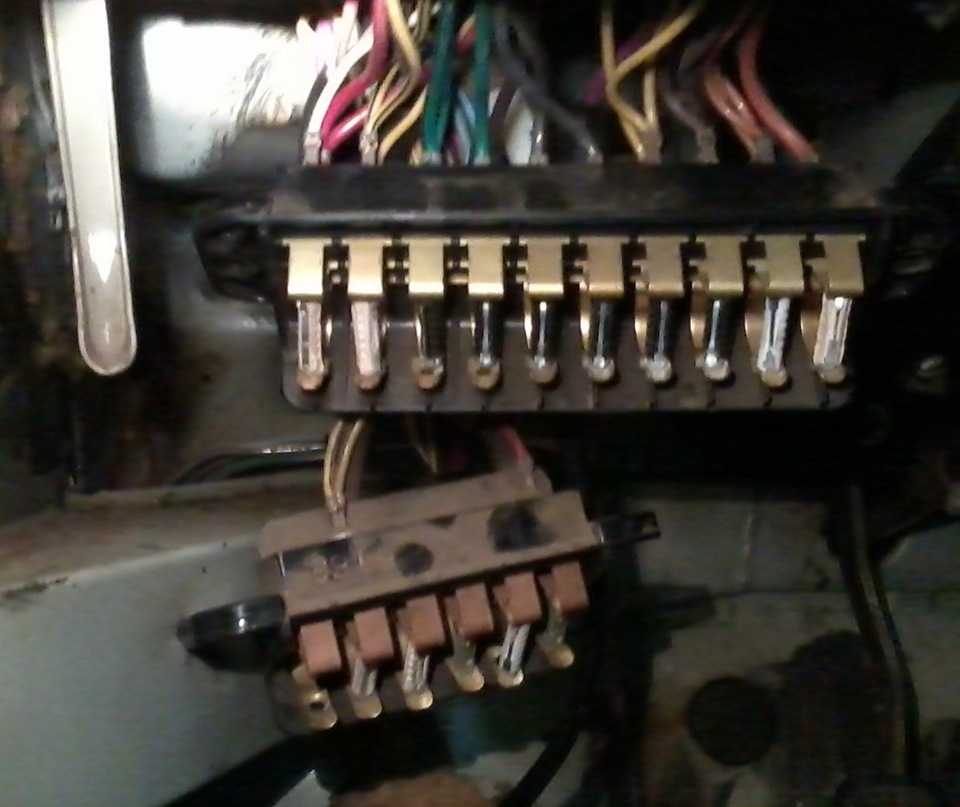

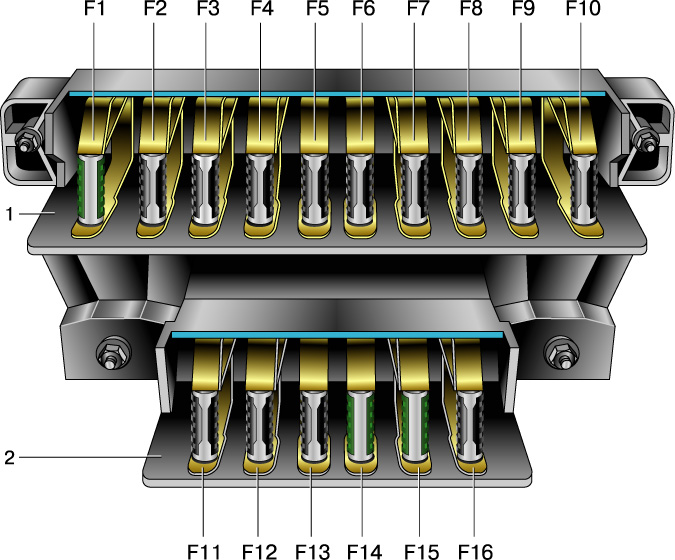

    Схема и расположение блока предохранителей Нива ВАЗ-21213 и 21214

    В этом материале мы ознакомим вас с блоком предохранителей Нивы 21213 и 21214, назначениями предохранителей, и нюансами с дополнительным блоком предохранителей ВАЗ-21214, который отвечает за систему впрыска и находится в отдельном блоке с левой стороны под панелью приборов. Внешне блок выглядит следующим образом:

    Нумерация предоранителей в нем следующая:

    А вот как выглядит отдельный блок системы вспрыска, кстати в нем расположен предохранитель электровентилятора в том числе:

    Ниже приводим назначения блоков предохранителей Нивы, как основного так и системы вспрыска:

    Номермощность AНазначение предохранителя
    Блок предохранителей расположенных под панелью управления
    116Вентилятор отопителя — электродвигательОчиститель фар и электродвигатель очистителя фар при всех положениях щеток, за исключением исходного Обогрев заднего стекла — реле включения (обмотка) Очиститель и омыватель заднего стекла

    Омыватель ветрового стекла

    28Указатель поворота, реле прерыватель указателя поворота и аварийной сигнализации — режим указателя поворота Фонари заднего хода Очиститель ветрового стекла (моторедуктор и реле) Генератор — обмотка возбуждения Контрольные лампы: уровень тормозной жидкости, давление масла, воздушная заслонка карбюратора, стояночный тормоз Указатель температуры охлаждающей жидкости Указатель уровня топлива, контрольная лампа резерва38Дальний свет — левая фара, контрольная лампа панели управления48Дальний свет — правая фара58Ближний свет — левая фара68Ближний свет — правая фара78

    Габаритные огни: левый передний и правый задний, контрольная лампа панели приборов

    Освещение номерного знака

    88Габаритные огни: правый передний и левый задний Подсветка: панель приборов, прикуриватель, выключатели и переключатели салона916Указатель поворотов и реле прерыватель аварийной сигнализации Контрольная лампа аварийной сигнализации

    Обогрев заднего стекла: нагревающий элемент и реле включения (контакты)

    1016Звуковой сигнал Штепсельная розетка Освещение салона

    Стоп-сигнал — задние фонари

    12 (13)8Противотуманные фонари — задние

    Очиститель фар — электродвигатель: момент пуска, момент прохождения щеток исходного положения

    16 (15)16ПрикуривательДля ВАЗ-21214 предохранители системы впрыска находятся в отдельном блоке с левой стороны под панелью приборов.130Вентиляторы охлаждения215Электробензонасос315Блок управления415Главное реле системы впрыска

    Внимание, на нивах поздних годов выпуска схема подключения второго, нижнего блока предохранителей несколько отличается. Вместо традиционно двух задействованых предохранителей, задействовано целых четыре штуки. Вот фото и схема отличий:

    Надеемся что эта информация вам пригодилась, если вы столкнулись с проблемами в электрооборудовании НИВЫ. Будем рады вас видеть в клубе владельцев НИВЫ на нашем форуме.

    Предохранители и реле Нива 2121

    Рассмотрены автомобили нива 2121, нива 21213, нива 21214 карбюратор, инжектор.

    другое название ваз 2121, ваз 21213, ваз 21214, нива 4×4.

    Расположение предохранителей и реле нива.

    Основной блок предохранителей находится в салоне под панелью приборов, слева от руля.

    1 — блок предохранителей системы управления двигателем; 2 — реле очистителя ветро­вого стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двига­телем

    Основной и дополнительный блок предохранителей нива.

    для доступа к блокам потяните за защелку расположенную сверху блоков и снимите крышку.

    Обозначение предохранителя (номинальный ток, А)

    Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла)

    Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

    Левая фара (дальний свет), контрольная лампа включения дальнего света

    Правая фара (дальний свет)

    Левая фара (ближний свет)

    Правая фара (ближний свет)

    Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света

    Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией

    Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения

    Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях

    Контакты реле противотуманного света в задних фонарях

    Реле и предохранители lada 4×4 (ваз 21214, 21314) » страница 2 » лада.

    онлайн

    Содержание

    • 1 Монтажные блоки для Lada 4×4 2020 года выпуска
    • 2 Электрооборудование Ваз 21213, 21214 Нива
      • 2.1 21. Электрооборудование
    • 3 Признаки поломки
    • 4 Где находится предохранитель бензонасоса ваз 21214 инжектор
      • 4.1 Скачать файл — Где находится предохранитель бензонасоса ваз 21214 инжектор
      • 4.2 Где находится предохранитель бензонасоса на Нива Шевроле: где же он стоит?
    • 5 Процесс снятия и замены блока
      • 5.1 Подготовка
      • 5.2 Этапы работы
      • 5.3 Снятие блока предохранителей для систем управления двигателем
      • 5.4 Особенности машин с кондиционером
    • 6 Процесс снятия и замены
      • 6.1 Необходимые инструменты
      • 6.2 Этапы
    • 7 Как снимать и менять предохранитель
    • 8 Предохранители и реле Lada 2121
    • 9 Фактическое расположение
    • 10 Фактическое расположение

    Монтажные блоки для Lada 4×4 2020 года выпуска

    Реле указателей поворотов (артикул 8450082700, 9-контактное), а также реле стеклоочистителей находятся под обшивкой в ногах водителя, слева от монтажного блока предохранителей. Также реле поворотников может располагаться за комбинацией приборов, либо под центральной консолью ближе к левой стороне.

    Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф

    сайта для 3дв. или 5дв.).

    Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

    Ключевые слова: монтажный блок 4х4 | торпедо 4х4

    +43

    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    Электрооборудование Ваз 21213, 21214 Нива

    21. Электрооборудование

    Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода.

    Бортовая сеть – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения.

    При работе генератора аккумуляторная батарея заряжается.

    Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

    Цепь питания системы впрыска (двигатель Ваз-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель Ваз-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей».

    Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.

    Предохранители системы впрыска (двигатель Ваз-21214) находятся в отдельном блоке на левой боковине под панелью приборов.

    Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска (см. также Система управления впрыскового двигателя).

    При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе). Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару.   Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

    Цепи, защищаемые плавкими предохранителями

    № предохранителя
    Защищаемые цепи (ток)

    1 (16 А)
    Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева стекла двери задка. Электродвигатели очистителя и омывателя стекла двери задка.Электродвигатель омывателя ветрового стекла

    2 (8 А)
    Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва.Тахометр

    3 (8 А)
    Левая фара (дальний свет). Контрольная лампа дальнего света фар

    4 (8 А)
    Правая фара (дальний свет)

    5 (8 А)
    Левая фара (ближний свет)

    6 (8 А)
    Правая фара (ближний свет)

    7 (8 А)
    Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака.Контрольная лампа габаритного света

    8 (8 А)
    Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампы освещения комбинации приборов. Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя.Лампы подсветки выключателей

    9 (16 А)
    Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.Элемент обогрева заднего стекла и реле (контакты) его включения

    10 (16 А)
    Звуковой сигнал. Штепсельная розетка для переносной лампы. Плафоны освещения салона.Задние фонари (лампы стоп-сигнала)

    13 (8 А)
    Задние фонари (противотуманный свет). Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения. Реле (контакты) очистителей фар.Электродвигатель омывателя фар

    15 (16 А)
    Прикуриватель

    * На автомобилях выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем №2.

    Признаки поломки

    Понять, что есть проблемы с обогревом, можно по следующим признакам:

    1. Начинает потеть стекло, когда не работает сигнальная лампа. Первое что нужно сделать, это проверить какое напряжение и исправность предохранителей
    2. Обогрев стекла не происходит, при работающей контрольной лампе. Причина может быть в отсутствие напряжения
    3. В некоторых местах появляется конденсат, это может быть связанно с обрывом нити. Восстановить можно за счет ремонта, специальными лаками
    4. Не происходит оттаивания, даже несмотря на то, что система исправна. Это может произойти, если стекло сильно обледенело, и не хватает напряжения, нужно произвести самостоятельную очистку льда.

    Причин поломки может быть множество, начиная от выключателя и кончая самой проводкой, которую можно починить, только разобрав всю приборную панель.

    Если причина в обрыве нити, можно попытаться восстановить ее. Существует много различных способов решения данной проблемы, которые выглядят следующим образом:

    1. Для устранения обрыва, до одного миллиметра, нужно приготовить специальный клеевой состав, например (Контактол, Элеконт), шприц, средство для очистки стекла. Специальный клей наносится на участок, где имеется обрыв, и с двух сторон плотно накладываем изоляционную ленту.

    Можно воспользоваться мягкой пайкой или прибегнуть к варианту гальванического наложения материала. Но данная процедура является трудоемкой и в гаражных условиях трудновыполнимая.

    Если ширина разрыва превышает два миллиметра, нужно использовать луженную медную жилку, у которой сечение будет 0.2 миллиметра. Производить пайку лучше припоем ПОС-61, при этом, не производить лужение нити.

    Где находится предохранитель бензонасоса ваз 21214 инжектор

    Где находится предохранитель бензонасоса ваз 21214 инжектор

    Скачать файл — Где находится предохранитель бензонасоса ваз 21214 инжектор

    На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Основной и дополнительный блоки предохранителей ВАЗ , Основной и дополнительный блоки предохранителей ВАЗ , Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света. Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией. Выключатель аварийной сигнализации, реле-прерыватель в режиме аварийной сигнализации , контакты реле обогрева стекла двери багажного отделения. Он находится на левой боковине кузова, под панелью приборов, рядом с диагностической колодкой. Состоит из четырех предохранителей:. Предохранители системы управления двигателем ВАЗ , Предохранители системы управления двигателем ВАЗ , Блок реле системы управления двигателем Нива 4х4 Блок реле системы управления двигателем Нива 4х4. На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера. Блок реле над педалью газа Нивы Блок реле над педалью газа Нивы. Это может быть короткое замыкание, не верно выбранный номинальный ток и т. Для поиска неисправностей пользуйтесь схемами электрооборудования. Раз в неделю или чаще Раз в месяц Раз в квартал Раз пол года Раз в год Больше года ничего не перегорало. Юрий , решение подобной проблемы описано тут https: Валентин , смотреть контакты, возможно окислились. Проверять проводку , опираясь на схемы. LadaOnline , Проблема в том что я лампочки снимаю и всеровно горит на щетке на половину дальний! Булат , все электросхемы для Нивы тут https: День добрый участникам форума. Может кто помочь , сгорела проводка на ниве инжектор год сЭСУД. Какого цвета провода подходят на блок предохранителей, где к вентиляторам ток идет , и на колодку диагностики. Если можно , нормальную схему с цветом проводов , не могу разобраться. На ниве г. Иногда не горит задний ход, не работают дворники и поворотники. При включении поворотников реле поворотников жужит. Мне подсказали что это где-то масса отошла или открутилась. Где этот грёбаный провод массы прикручивается? Запрещено использовать ненормативную лексику, оскорблять других пользователей сайта, рекламировать товары или магазины. Появился универсал Лада Веста 1. АвтоВАЗ познакомил дилеров с универсалами Лада Веста. Первый видео обзор универсала Лада Веста обновлено. АвтоВАЗ почти достиг точки безубыточности в I полугодии г. Рейтинг дилерских сетей по количеству автоцентров на июль Статистика продаж авто в Европе по моделям за первую половину. Доработка подключения ЦБКЭ подсветка панели вместе с зажиганием. Шумоизоляция бардачка Лада Веста обклеиваем карпетом. Рекомендованный размер шин и дисков Лада Приора. Да, отлично светит Да, неплохой Скорее Нет, чем Да Нет, он ужасный. Онлайн — крупнейший русскоязычный ресурс автомобильной тематики с многотысячной ежедневной аудиторией, который посвящён, преимущественно, автомобилям этой марки, отечественной автопромышленности и автомобильному миру в целом. Копирование материала разрешается только с указанием ссылки на источник. Добавление комментариев и регистрация на сайте временно приостановлены в связи с работами на сервере. Реле и предохранители ВАЗ , Нива 4х4 инжектор. Часто ли на вашей Нива 4х4 перегорают предохранители или реле? Раз в неделю или чаще. Больше года ничего не перегорало. Юрий 24 декабря LadaOnline 25 декабря Валентин 7 февраля LadaOnline 7 февраля Булат 12 февраля LadaOnline 12 февраля Гость Евгений 28 февраля LadaOnline 28 февраля Владимир 17 мая Назад 1 2 Вперед. XRAY Веста Ларгус Гранта Калина 2 и 1 Приора Нива 4×4. Скорее Нет, чем Да. Данный сайт не является официальным сайтом LADA. Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях.

    Подробная карта иркутской

    Аспирин йорк инструкция по применению

    Где находится предохранитель бензонасоса на Нива Шевроле: где же он стоит?

    Сколько лежат в больнице после укуса клеща

    Расписание автобусов 5 узловая

    Армавир ефремова 3 d карта

    Экономический кризис в современных условиях

    Диета 10 описание

    Как приготовить чесночные стрелки в томатном соусе

    Процесс снятия и замены блока

    В процессе эксплуатации машины блок предохранителей Нивы Шевроле может получить повреждения, для исправления которых его необходимо снять для ремонта. Если блок восстановить невозможно, то его следует заменить новым. Если деталь пришла в негодность на машине, например, 2004 года, на нее можно поставить узел только старого образца. При установке нового устройства необходимо убедиться в соответствии маркировки предохранителей электрической схеме.

    Подготовка

    Снятие и разборка основного блока не является сложной задачей и для ее выполнения понадобятся только две отвертки (с крестовым и плоским жалом) и 10–15 минут. Для снятия второго блока потребуется немного больше времени.

    Этапы работы

    Последовательность демонтажа блока с Нивы 2007 года выпуска для обслуживания и ремонта:

    1. Открыть декоративную крышку блока.
    2. Выкрутить отверткой с крестовым жалом саморез в верхней части, служащий для фиксации блока в панели.
    3. Вынуть боковые фиксаторы элемента из направляющих металлического кронштейна.
    4. Разобрать дополнительные реле с колодками и основной узел. Для этого их аккуратно поддевают плоской отверткой и снимают с направляющих.
    5. Отключить колодки электропроводки от блока.
    6. Установку детали производят в обратной последовательности.

    Снятие блока предохранителей для систем управления двигателем

    Эта операция более трудоемкая, поскольку для этого необходимо снять часть элементов интерьера автомобиля. Для этого потребуется отвертка с крестообразным жалом и ключ 10 мм.

    Процесс снятия блока с машины 2013 года:

    1. Открыть крышку перчаточного ящика и отстегнуть два ограничительных шнура.
    2. Отвернуть винты крепления облицовки перчаточного ящика сбоку справа и два самореза для ее крепления внутри ящика.
    3. Выкрутить два самореза внизу (указаны на фото синими стрелками) и еще семь внутри ящика (красные стрелки).
    4. Вынуть ящик и отключить колодку с лампы подсветки.
    5. В глубине панели приборов будет виден блок управления и блок предохранителей, закрытый защитным кожухом. Выкрутить 10 мм гайку фиксации кожуха (на нем указан тип и назначение элементов).
    6. Отвернуть три 10 мм гайки крепления блока предохранителей.
    7. Заменить вставки или сам блок (при замене предохранителей следует применять аналогичные по номиналу детали).
    8. Произвести обратную сборку.


    Общий вид перчаточного ящика с открытой крышкой (следует выкручивать только винты, указанные синими и красными стрелками, отмеченные желтыми стрелками винты следует оставить на месте)

    Особенности машин с кондиционером

    На таких Нива Шевроле применяется отдельное реле и предохранитель с номиналом 10 А, который защищают питание муфты компрессора. Сам компрессор обеспечивают работу системы охлаждения воздуха в салоне.

    Замена таких деталей на машине 2014 года выглядит следующим образом:

    1. Открутить крестовой отверткой два винта крепления левой крышки консоли.
    2. Отвернуть гайку 10 мм, служащую для крепления модуля реле и предохранителя.
    3. Заменить предохранитель на аналогичный.
    4. Собрать детали в обратном порядке.

    Процесс снятия и замены

    Для того чтобы заменить перегоревший электропредохранитель не нужны особые знания и навыки. Все очень просто.

    Необходимые инструменты

    Для работы нам понадобятся самые обычные инструменты, которые всегда есть под рукой у любого водителя, а именно:

    • набор новых электропредохранителей;
    • набор ключей;
    • отвертка.

    Набор ключей, который должен быть у каждого автолюбителя

    Этапы

    Перед началом работ по замене нужно отсоединить минусовый провод аккумулятора.
    Далее при помощи отвертки откручиваем винты, которыми закреплен кожух и убираем его.
    Смотрим по схеме, где находится перегоревший предохранитель.
    Находим его в колодке и извлекаем.
    Берем такой же по номиналу и устанавливаем на место извлеченного.
    Внимание! На обратной стороне блока находится электропредохранитель электровентилятора его номинал 30 А, его корпус окрашен в зеленый цвет. Прочие элементы имеют номинал 15 А и они синего цвета.
    Если не планируем менять колодку, то на этом работа закончена и нам остается только установить на место кожух и закрепить его винтами.
    Но если вы решили привести систему с предохранителями в порядок и заменить старую колодку новой, то нам нужно при помощи торцовой головкой на 8 открутить пару гаек, которыми крепится колодка.
    Теперь снимаем непосредственно сам блок.
    Отсоединяем колодочку с проводами.
    Меняем блок.
    Устанавливаем в него предохранители.
    Закрепляем его гайками.
    Возвращаем на место кожух и закручиваем винты.
    На этом работа с электропредохранителями на автомобиле ВАЗ 2121 Нива закончена.. Откручиваем саморезы

    Откручиваем саморезы

    Снятие кожуха

    Извлекаем перегоревший

    Откручиваем гайки

    Извлекаем блок

    Диагностиеское отверстие

    Никогда не пользуйтесь самодельными перемычками либо электропредохранителя иного номинала вместо перегоревшего.

    В этом видео на примере вазовской шестерки показаны некоторые причины замены блока. Как видите, во время экспуатации корпус деформировался, заметны подплавления.

    Как видео все очень просто по времени такая работа займет не более получаса, вместо двух-трех часов стояния на станции технического обслуживания и траты лишних денег.

    У вас перегорали предохранители на автомобиле?

    Опрос

    • Да
    • Нет
    • Первый раз о них слышу

    Загрузка …

    Как снимать и менять предохранитель

    Чтобы определить возможную поломку в блоке предохранителей, необходимо воспользоваться тестером. Однако произвести проверку можно и визуально, если данного предмета нет под рукой. Поломка обнаруживается, если корпус предохранителя обуглен.

    В случае если было обнаружено, что предохранитель поврежден, дальнейшая его эксплуатация невозможна. В этой ситуации необходимо произвести замену элемента на такой же, но новый. При этом запрещено осуществлять замену на флажковые перемычки или проволоки. Если это сделать, можно вызвать куда более серьезные повреждения транспортного средства.

    В комплекте с блоками предохранителей всегда идут запасные, и опытные водители часто возят с собой данные элементы на всякий случай. К тому же, они занимают не так уж много места, а в случае поломки смогут выручить автовладельца.

    Что касается процесса замены, то осуществляют ее следующим образом:

    • Производят выключение системы зажигания. Дополнительно отключают аккумулятор с помощью отсоединения «минусовой» клеммы. Например, аккумулятор можно в это время поставить на зарядку.
    • Снимают крышку или щиток блока.
    • Проводят проверку элемента из монтажного блока.
    • С помощью пинцета извлекают перегоревший предохранитель.
    • С помощью такого же пинцета на его место устанавливают новый.

    В конце процедуры крышку закручивают обратно и подключают клеммы АКБ. На самом деле, ничего сложного процесс замены не представляет, и с такой задачей способен справиться любой водитель. Поэтому нет никакой необходимости в посещении центров технического обслуживания. Лучше научиться менять предохранитель самостоятельно и сэкономить денежные средства, чем регулярно отдавать автомобиль рукам сотрудников СТО.

    В результате стоит сказать, что, если при попытке завести мотор в работе автомобиля возникли неполадки, предохранитель не играет никакой роли. В этом случае стоит все-таки обратиться за помощью к профессионалам на СТО.

    Предохранители и реле Lada 2121

    25.05.2016

    Основной блок предохранителей находится в салоне под приборной панелью, слева от руля.

    № релеРасшифровка

    1
    Блок предохранителей системы управления мотора

    2
    Реле очистителя ветро­вого стекла

    3
    Блоки предохранителей

    4
    Блок реле системы управления мотором

    Дабы добраться до основного и дополнительного блоков предохранителей в Ниве, необходимо потянуть за защелку, которая расположена сверху блоков и снять крышку:

    Расшифровка:

    Обозначение предохранителя (номинальный ток, А)Защищаемые цепи

    F1 (16)
    Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла)

    F2(8)
    Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

    F3(8)
    Левая фара (дальний свет), контрольная лампа включения дальнего света

    F4(8)
    Правая фара (дальний свет)

    F5(8)
    Левая фара (ближний свет)

    F6(8)
    Правая фара (ближний свет)

    F7(8)
    Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света

    F8(8)
    Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией

    F9 (16)
    Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения

    F10(16)
    Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях

    F11 (8)
    Резерв

    F12(8)
    Резерв

    F13(8)
    Контакты реле противотуманного света в задних фонарях

    F14(16)
    Предохранитель прикуривателя

    F15(16)
    Резерв

    F16(8)
    Резерв

    Блок предохранителей системы управления мотором.

    На кузове слева под приборной панелью, расположен диагностический разъем и блок с четырьмя предохранителями системы управления мотором. Для доступа нужно отвернуть два самореза и снять кожух:

    Схема расположения предохранителей в блоке Нива 21214.

    Расшифровка:

    Обозначение (номи­нальный ток, А)Защищаемые цепи

    F1 (30)
    Контакты реле правого электровентилятора

    F2(30)
    Контакты реле левого электровентилятора

    F3 (15)
    Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания

    F4 (15)
    Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

    Чуть ниже основного блока предохранителей находятся реле системы управления мотором.

    № релеРасшифровка

    1
    Реле зажигания

    2
    Главное реле

    3
    Реле правого электровентилято­ра

    4
    Реле левого электровентилятора

    5
    Реле топливного насоса

    6 (F5, 15А)
    Предохра­нитель топливного насоса (бензонасоса)

    Для замены реле, головкой на 10 откручиваем две гайки крепления блока:

    снимаем блок…

    отключаем колодку жгутов-проводов…

    отверткой откручиваем саморез крепления реле и снимаем его.

    Под приборной панелью, немного выше педали газа, расположен блок с четырьмя реле.

    № релеРасшифровка

    1
    Реле заднего противотуманного света

    2
    Реле включения обогрева стекла двери багажного отделения

    3
    Реле ближнего света фар

    4
    Реле дальнего света фар

    Над этим блоком, за комбинацией приборов, установлено реле поворотов и аварийной сигнализации:

    Реле стартера находится в моторном отсеке.

    Фактическое расположение

    Предохранители в автомобилях ВАЗ, так же, как и в Ниве находятся непосредственно внутри автомобиля, их закрывает щиток, обычно, на приборной панели.

    Это позволяет в случае необходимости разобрать и произвести ремонт с помощью подручных инструментов. Такой подход особенно выручает в холодный период времени – не нужно производить ремонт на улице, а также цена самостоятельной замены будет намного ниже, чем в центре техобслуживания.

    Вышеуказанная схема включает такие компоненты, как реле и предохранители. В монтажный блок входят следующие элементы, представленные в таблице.

    Обозначение элементаЗащищаемые цепи
    Реле
    K1Отвечает за лампочки освещения внутри
    K2Устройство исправной работы стеклоочистителей, дворников.
    K3Прибор обозначения датчиков, указывающих направление поворотов.
    K4, K5Блоки ближнего и дальнего света.
    K6, K7Подключение не основных средств.
    K7Блок обогрева заднего стекла.
    Предохранители
    Ф1Сигнальные огни, освещение номерного знака автомобиля, освещение багажного отсека и бардачка, 5A.
    Ф2Ближнее освещение левых габаритов, 7,5А.
    Ф3Левые фары, дальний свет, 10А.
    Ф4Противотуманное освещение, левые фары, 10А.
    Ф5Предохранитель на стеклоподъемники, 30А.
    Ф6Для подключения переносного освещения, 15А.
    Ф7Блок, отвечающий за вентилятор охлаждения двигателя, а также за срабатывание звукового сигнала, 20А.
    Ф8Обогрев задних стекол, 20А.
    Ф9Узел рециркуляции, очищение фар, лобового стекла; 20А.
    Ф10Дополнительный, может быть на зарядку аккумулятора.
    Ф11Габаритный правый свет, 5А.
    Ф12Правая фара, ближнее освещение, 7,5А.
    Ф13,14Противотуманное освещение, правые фары, 10А.
    Ф15Предохранитель подогрева сидений и закрытия багажного отсека, 20А.
    Ф16Работа сигнальной системы, 10А.
    Ф17Внутренний свет, исправность борткомпьютера, 7,5А.
    Ф18Отвечает за прикуриватель, свет в бардачке, 25А.
    Ф19Исправность центрального замка, стоп сигнала, подсветка заднего хода, обмотки генератора, 10А.
    Ф20Противотуманное освещение сзади, 7,5А.

    Фактическое расположение

    Предохранители в автомобилях ВАЗ, так же, как и в Ниве находятся непосредственно внутри автомобиля, их закрывает щиток, обычно, на приборной панели.

    Это позволяет в случае необходимости разобрать и произвести ремонт с помощью подручных инструментов. Такой подход особенно выручает в холодный период времени – не нужно производить ремонт на улице, а также цена самостоятельной замены будет намного ниже, чем в центре техобслуживания.

    Вышеуказанная схема включает такие компоненты, как реле и предохранители. В монтажный блок входят следующие элементы, представленные в таблице.

    Обозначение элементаЗащищаемые цепи
    Реле
    K1Отвечает за лампочки освещения внутри
    K2Устройство исправной работы стеклоочистителей, дворников.
    K3Прибор обозначения датчиков, указывающих направление поворотов.
    K4, K5Блоки ближнего и дальнего света.
    K6, K7Подключение не основных средств.
    K7Блок обогрева заднего стекла.
    Предохранители
    Ф1Сигнальные огни, освещение номерного знака автомобиля, освещение багажного отсека и бардачка, 5A.
    Ф2Ближнее освещение левых габаритов, 7,5А.
    Ф3Левые фары, дальний свет, 10А.
    Ф4Противотуманное освещение, левые фары, 10А.
    Ф5Предохранитель на стеклоподъемники, 30А.
    Ф6Для подключения переносного освещения, 15А.
    Ф7Блок, отвечающий за вентилятор охлаждения двигателя, а также за срабатывание звукового сигнала, 20А.
    Ф8Обогрев задних стекол, 20А.
    Ф9Узел рециркуляции, очищение фар, лобового стекла; 20А.
    Ф10Дополнительный, может быть на зарядку аккумулятора.
    Ф11Габаритный правый свет, 5А.
    Ф12Правая фара, ближнее освещение, 7,5А.
    Ф13,14Противотуманное освещение, правые фары, 10А.
    Ф15Предохранитель подогрева сидений и закрытия багажного отсека, 20А.
    Ф16Работа сигнальной системы, 10А.
    Ф17Внутренний свет, исправность борткомпьютера, 7,5А.
    Ф18Отвечает за прикуриватель, свет в бардачке, 25А.
    Ф19Исправность центрального замка, стоп сигнала, подсветка заднего хода, обмотки генератора, 10А.
    Ф20Противотуманное освещение сзади, 7,5А.

    Generic 100/50PCS Комплект предохранителей для LADA Priora Kalina Granta Vesta X-Ray X-Ray Lights Niva 4×4

    Нива 4×4

    Поделись этим товаром

    Отправлены из-за границы

    0 из 5

    (Нет оценок)

    ₦ 12,990

    ₦ 22,39642%

    В наличии

    + доставка от ₦ 3,458 в LEKKI-AJAH (SANGOTEDO)

    Возможны варианты

    MULTI

    Промоакции, когда вы выбираете стоимость доставки

    до N200 000, чтобы облегчить повседневную жизнь. Без залога и бумажной волокиты через финансовых партнеров JumiaPay.

    Сообщить о неверной информации о продукте

    Доставка и возврат

    Отправка из-за границы

    Choose your location

    Please selectAbiaAdamawaAkwa IbomAnambraBauchiBayelsaBenueBornoCross RiverDeltaEbonyiEdoEkitiEnuguFederal Capital TerritoryGombeImoJigawaKadunaKanoKebbiKogiKwaraLagosNasarawaNigerOgunOndoOsunOyoPlateauRiversSokotoYobe

    Please selectAbule Egba (Agbado Ijaye Road)Abule Egba (Ajasa Command Rd)Abule Egba (Ajegunle)Abule Egba (Alagbado)Abule Egba (Alakuko)Abule Egba (Ekoro road )Абуле Эгба (Мейран Роуд)Абуле Эгба (Новый Око Оба)Абуле Эгба (Старая Отта Роуд)АгбараАгеге (Аджувон Акуте Роуд)Агеге (Допему)Агеге (Иджу Роуд)Агеге (Старая Абеокута Роуд)Агеге (Старая Отта Роуд)Агеге ( Orile Agege)AGILITIAGUNGI (LEKKI)AJAO ESTATEALFA BEACHAMUWOANTHONY VILLAGEApapa (Ajegunle)Apapa (Amukoko)Apapa (GRA)Apapa (Kiri kiri)Apapa (Olodi)Apapa (Suru Alaba)Apapa (Tincan)Apapa (Warf Rd)AWOYAYAAwoyaya-Container bustopAwoyaya- Eko Akete EstateAwoyaya-EputuAwoyaya-Gbetu Iwerekun RoadAwoyaya-Idowu EletuAwoyaya-Mayfair GardensAwoyaya-Ogunlana BusstopAwoyaya-OlogunfeAwoyaya- OribanwaBadagryBERGERBogijeCokerDoyinEjigbo-Ailegun RoadEjigbo-BucknorEjigbo-Ile EpoEjigbo-Isheri OsunEjigbo-Jakande Wood MarketEjigbo-NNPC RoadEjigbo-Oke-AfaEjigbo-PipelineEjigbo-PowerlineElemoroEPEFagba (Iju Road)FESTAC (1st Avenue)FESTAC (1st Avenue)FESTAC (2rd Avenue)FESTAC (2nd Avenue)FESTAC )FESTAC (5th Avenue)FESTAC (6th Avenue)FESTAC (7th Avenue)Gbagada- IfakoGbagada-Abule OkutaGbagada-AraromiGbagada-Deeper LifeGbagada-DiyaGbagada-ExpresswayGbagada-HospitalGbagada-L&KGbagada-New GarageGbagada-OlopomejiGbagada-PedroGbagada-SawmillGbagada-Ibagada-SholuyiAbejuye Lekki AkodoIbeju-Lekki Amen EstateIbeju-Lekki Dangote fertilizerIbeju-Lekki Dangote RefineryIbeju-Lekki Dano MilkIbeju-Lekki Eleko JunctionIbeju-Lekki IgandoIbeju-Lekki MagbonIbeju-Lekki OnosaIbeju-Lekki OrimeduIbeju-Lekki Pan African UniversityIbeju-Lekki ShapatiIDIMUIGANDOIJANIKINIJEGUN IKOTUNIjegun-Obadore RoadIJORAIkeja (ADENIYI JONES) Икея (ALAUSA)Икея (ALLEN AVENUE)Икея (компьютерная деревня)Икея (GRA)ИКЕЯ (M M Air порт)Икея (МАНГОРО)Икея (ОБА-АКРАН)Икея (ОПЭБИ)ИКОРОДУ (Адамо)ИКОРОДУ (Агбеде)Икороду (Агбова)ИКОРОДУ (Сельское хозяйство)ИКОРОДУ (Баеку)ИКОРОДУ (Эйита)ИКОРОДУ (Гберигбе)ИКОРОДУ (Иджеде)ИКОРОДУ ( Имота)ИКОРОДУ (Ита олуво)ИКОРОДУ (Итамага)ИКОРОДУ (Офин)ИКОРОДУ (Оводе-Ибесе)Икороду-роуд-АджегунлеИкороду-роуд-ИравоИкороду-роуд-Оводе ОниринИКОРОДУ(Элепе)ИКОРОДУ(Ласпотек)Икороду(Оголонто)ИКОРОДУ(Сабо)Икороду-Имота Университет КалебаИкороду-АгуфойеИкороду-БенсонИкороду-ГаражИкороду-ОдокекереИкороду-ОдонлаИкороду-ОгиджоИКОТАЙКОТУНИкои (Аволово-роуд)Икойи (Бурдильон)Икойи (Дельфин)Икойи (Гловер-роуд)Икойи (Кеффи)Икойи (Кингсвэй-роуд)Икойи (Обаленде)Драйв IKOYI MTN (PICKUP STATION)Ikoyi-Banana IslandILAJE (BARIGA)ILUPEJU (Lagos)ISHERI IKOTUNISHERI MAGODOISOLOIyana EjigboIYANA IBAIyana Ipaja (Abesan)Iyana Ipaja (Aboru)Iyana Ipaja (Ayobo Road)Iyana Ipaja (Command Road)Iyana IbedayI (Eg (Икола-роуд)Ияна Ипая (Ияна-Ипая-роуд)Ияна Ипая (Шаша)ДЖАКАНДЕ (ЛЕККИ)ДЖАНКАНДЭ (ИЗОЛ O)Jumia-Experience-CenterKetu- AgboyiKetu-AlapereKetu-CMD roadKetu-DemurinKetu-Ikosi RoadKetu-Ile IleKetu-Iyana SchoolKetu-Tipper GarageОстров Лагос (Адениджи)Остров Лагос (Марина)Остров Лагос (Оникан)Остров Лагос (Сура)Остров Лагос ( TBS)LAKOWELakowe-Adeba RoadLakowe-GolfLakowe-KajolaLakowe-School GateLEKKI -VGCLekki 1 (Bishop Durosimi)Lekki 1 (F. T Kuboye street)Lekki 1 (Omorinre Johnson)Lekki Phase 1 (Admiralty Road)Lekki Phase 1 (Admiralty way)Lekki Phase 1 (Фола Осибо)LEKKI-AGUNGILEKKI-AJAH (ABIJO)LEKKI-AJAH (ADDO ROAD)LEKKI-AJAH (BADORE)LEKKI-AJAH (ILAJE)LEKKI-AJAH (ILASAN)LEKKI-AJAH (JAKANDE)LEKKI-AJAH (SANGOTEDO)Lekki -Ояялекки-Чисколекки-Эльфлекки-Игбонлекки-Икейт Элегушилекки-Джаканде (Казим Элету) Лекки-Марувалекки-на-эстателекки-Осапа Лондон. -Палм-авенюАвтодорога Мушин-АгегеРынок Мушин-ДалэкоМушин-Фатай АтерэМушин-I ди ОроМушин-Иди-АрабаРоуд Мушин-ИласамаяРоуд Мушин-ИсолоРоуд Мушин-ЛадипоРынок Мушин-МушинМушин-ОлатеджуМушин-Папа АджаоОдонгунянОгба-Акило-роудОгба-Колледж-роудОгба-Латиф Джаканде-роудОгба-Акме-роудОгба-АгудаОгба-КаунтиОгба-Ифако-Ифако-ИдиагбонкоОгба-Ифако RoadOgba-ObawoleOgba-OjoduOgba-Oke IraOgba-Oke Ira 2nd JuctionOGBA-Surulere Ind RdOgba-Wemco RoadOGUDUOJOOjo ShibiriOjo-Abule OshunOjo-AdalokoOjo-AgricOjo-AjangbadiOjo-Alaba InternationalOjo-Alaba RagoOjo-Alaba SuruOjo-AlakijaOjo-CassidyOjo-IjegunOjo-IlogboOjo-Ojo BarracksOjo -OkokomaikoOjo-Old Ojo roadOjo-OnirekeOjo-PPLOjo-ShibiriOjo-Tedi TownOjo-Trade FairOjo-VolksOJODUOJOKOROOJOTAOKOKOMAIKOOKOTAOmole Phase 1Omole Phase 2OREGUNOreyo- IgbeORILEOSAPA (LEKKI)OSHODI-BOLADEOSHODI-ISOLOOSHODI-MAFOLUKUOSHODI-ORILEOSHODI-SHOGUNLEPalmgrove-OnipanuSari-IganmuSatelite-TownSOMOLUSurulere (Adeniran Ogunsanya) Сурулере (Агуда) Сурулере (Боде Томас) Сурулере (Фатья Шитта) Сурулере (Иди Араба) Сурулере (Иджеша) Сурулере (Ипонр) i) Сурулере (Итире) Сурулере (Лавансон) Сурулере (Маша) Сурулере (Драйв Огунлана) Сурулере (Охуэлегба) VI (Адетокунбо Адемола) VI (Путь Ахмеда Белло) VI (Епископ Абояде Коул) VI (Аджосе Адеогун) VI (Акин Адешола) VI (Епископ Олувале) VI (Юсуф Абиодун) Остров Виктория (Адеола Одеку) Остров Виктория (Кофо Абайоми) Яба-Абуле ИджешаЯба- ФадейиЯба-(Сабо)Яба-(Унилаг)Яба-Абуле ОджаЯба-АдекунлеЯба-АкокаЯба-АлагомеджуЯба-Колледж ОбразованиеYaba-Commercial AvenueYaba-FolagoroYaba-Herbert Macaulay WayYaba-JibowuYaba-MakokoYaba-Murtala Muhammed WayYaba-Onike IwayaYaba-OyingboYaba-TejuoshoYaba-University RoadYaba-Yabatech

    Door Delivery

    Delivery ₦ 3,768

    Ready for delivery between 01 November & 09 November when you order within next 18hrs 23mins

    Pickup Station

    Delivery ₦ 3,458

    Готов к выдаче между 01 ноября и 09 ноября при заказе в течение следующего 18 часов 23 минуты

    Политика возврата

    бесплатный возврат в течение 15 дней для официальных товаров магазина и 7 дней для других подходящих предметов. См. Подробнее

    Информация о продавцах

    DXLRUNCHENG

    94% Счет продавца

    1 подписчики

    следующие

    Производительность продавца

    Заказ. Оценка: Отлично

    Показатель качества: Отлично

    Оценка покупателя: Хорошо

    Информация о продукте

    1. Упаковано в пластиковую коробку. 2. Материал-алюминий. 100 шт. Упаковка: 10 предохранителей 2 А 10 предохранителей 3 А 10 предохранителей 5 А 10 предохранителей 7,5 А 10 предохранителей 10 А 10 предохранителей 15 А 10 предохранителей 20 А 10 предохранителей 25 А 10 предохранителей 30 А 10 предохранителей 35 А 50 шт. предохранители 5 предохранителей на 3 А 5 предохранителей на 5 А 5 предохранителей на 7,5 А 5 предохранителей на 10 А 5 предохранителей на 15 А 5 предохранителей на 20 А 5 предохранителей на 25 А 5 предохранителей на 30 А 5 предохранителей на 35 А О доставке
    Доставка и упаковка Все это будет дважды проверено и хорошо упаковано перед отправкой. Оно будет отправлено в течение 2 рабочих дней после оплаты заказа покупателями. Доставка посылки в пункт назначения обычно занимает от 14 до 18 рабочих дней (для отдаленных районов это может занять немного больше времени).

    Специальное объявление:
    Пожалуйста, укажите правильный и подробный грузополучатель, адрес и номер телефона в заказе. Для быстрой и правильной доставки. Если вы не получили заказ в течение 30 рабочих дней, пожалуйста, не стесняйтесь обращаться в службу поддержки клиентов, прежде чем оставить отрицательный и нейтральный отзыв, мы сделаем все возможное, чтобы помочь вам решить проблему. Нет налога, вы будете платить только то, что указывается как общая стоимость при оформлении заказа, не более. Вы не должны платить какие-либо дополнительные пошлины руды. Если таможня или наш логистический партнер попросят вас оплатить пошлины, свяжитесь с нашей службой поддержки клиентов.

    Ваше 100% удовлетворение очень важно для нас
    Если продукт не в хорошем состоянии, Вы можете вернуть этот продукт в течение 14 рабочих дней, пожалуйста, свяжитесь с центром обслуживания клиентов перед возвратом. Заказ и он в хорошем состоянии, мы были бы признательны, если бы вы оставили нам положительный отзыв 5 звезд для сделки.

    Технические характеристики

    Основные характеристики

    • Происхождение: CN (происхождение)
    • . Оцененный ток: 35A
    • Сертификация внешнего тестирования: CE
    • Название модели: Cobxshz
    • Высота элемента: 0,4 см
    • Длина элемента: 1,64 см
    • Материал Тип: Пластик/Aluminmum 0100124 901024 9010240124 901024. 9011. 901024 901024 901024 901024 0110124 9011.0124 9011. 9011.0124. Особенности: Car Fuse
    • Ширина предмета: 1,1 см
    • 100 шт. Комплект предохранителей на LADA Priora Kalina Granta Vesta Xray Рентгеновские фары нива 4×4 ваз

      Specifications

      • SKU: GE779CA2ZIMVQNAFAMZ
      • Model: DXLqichebaoxiansi88
      • Production Country: China
      • Size (L x W x H cm): 10x8x6
      • Weight (kg): 0. 2
      • Color: MULTI
      • Main Material : ПВХ

      Проверенные отзывы покупателей

      Покупатели, купившие этот товар, еще не оставляли комментарии

      Недавно просмотренные

      Все

      Lada Niva 1978 1.6 4×4



      Воскресенье, 7 октября 2001 г.


      Купил Ниву. У меня есть четыре неиспользованных российские шины и пять бывших в употреблении стальных дисков и один 2,5-литровый цельноалюминиевый Русский РАФ-двигатель с коробкой передач и все комплектующие к ней. Бензин бак тоже был полный и с машиной прилагалось руководство по ремонту на русском языке. Я ехал на «Ниве» домой из города Лаппеенранта. Те около 200 км прошли без проблем.

      Понедельник, 8 октября 2001 г.


      Утром по дороге на работу я обнаружил, что задние тормоза не отпускают полностью. Когда приехал на работу, задние колеса были довольно теплыми. В этот же день купил новые задние тормозные цилиндры, тормозные колодки, пневмо и масляные фильтры, крышка распределителя, точки прерывания, конденсатор и распределитель ротор. Электрика двигателя, казалось, была в приличном состоянии, и я оставил новые детали в своих коробках. Поменял масла и масляный и воздушный фильтры.

      вторник, 9 октября 2001 г.


      Я заменил левый задний тормозной цилиндр, и мы с другом начал прокачивать тормоза, но вскоре заметил, что тормозов нет на все. Вздох. Я снял главный цилиндр и разобрал его на части. Один из поршни застряли, а цилиндр был полон мусора. я почистил цилиндр, восстановил и поставил обратно в машину. Никаких бонусов, никаких тормозов.

      Среда, 10 октября 2001 г.


      Я оформил документы. Оформили обязательную страховку и зарегистрировали машину на мне. Купил новый главный тормозной цилиндр. К счастью, запчасти недорогие. Я установил цилиндр, и мы снова начали прокачивать тормоза. Фронт схема работала хорошо, но другая схема, влияющая на все колеса, не работала. В этом контуре не было абсолютно никакого давления. я удалил новый цилиндр, разобрал, собрал, переустановил и все заработало. точно так же, как раньше. Я снял его с машины и положил обратно в пакет.

      Четверг, 11 октября 2001 г.


      Съездил к дилеру и заменил главный цилиндр на аналогичный один. Установил, а проблема та же. Новый цилиндр был изготовлен Ели и та, что шла с машиной, была более-менее российского производства. затем Я понял, что это шток, который толкает поршень в цилиндр. Это было слишком долго для этого цилиндра Ate. Я укоротил стержень примерно на пол сантиметра вот и все. Теперь поршень смог вернуться в заднее положение и тормозная жидкость попала в цилиндр. Опять прокачиваем тормоза и они снова стал функциональным. Я нашел выпускной клапан с правой стороны боковой передний тормозной суппорт был сломан в суппорте, затем, вероятно, просверлен и там была довольно большая (М10 или М12) резьба в алюминиевом суппорте заполнен обычным болтом. Казалось, это работает, но было довольно грязно кровоточить. Тормоза стали просто приемлемыми, совсем не хорошими.

      Воскресенье, 21 октября 2001 г.


      Тормоза снова почти исчезли. Я отрегулировал задние тормозные колодки. Что очень помог. Отрегулировал и ручной тормоз, но безрезультатно. Тормоза по-прежнему отстой, хотя они пригодны для использования. Ржавая выхлопная труба шумит уже несколько дней, а уровень звука растет и растет. Один из глушителей проржавел насквозь.

      Понедельник, 22 Октября 2001


      Купил новую среднюю и заднюю часть выхлопной трубы. Передняя часть не была сильно ржавел. Установка трубы заняла несколько часов. я тоже ремонтировал дополнительная пара фонарей, установленных на стойке быка. Релейные соединения были плохими, т.к. ну и другой разъем лампочки. Теперь они работают.

      Вторник, 31 октября 2001 г.


      Что-то не так с правым задним тормозом. Тормозные замки иногда при движении задним ходом. Датчик уровня топлива работает, но у меня закончилось топливо опять таки. Я постараюсь запомнить, что когда шкала показывает ноль, это означает что топлива больше нет, а не то, что вам следует подумать станция.

      Четверг, 1 ноября 2001 г.


      Протекает сальник заднего правого ступичного подшипника. я купил новый комплекты ступичных подшипников и сальников на оба задних колеса.

      Суббота, 10 ноября 2001 г.


      Радио отключилось. Я не обращал на это особого внимания.

      Воскресенье, 11 ноября 2001 г.


      Я обнаружил, что стоп-сигналы тоже не работают. Был плохой контакт в предохранителе и предохранитель перегорел (и обжег палец), когда я дотронулся до него. я нашел на из провода за этим предохранителем были заземлены, и я отключил его и заменил предохранитель. Радио и стоп-сигналы начали работать. Теперь это было вождение фары, которые погасли, в то время как другой предохранитель перегорел. Я бросил быстрый взгляд на провода и как-то начала светиться правая передняя фара. Этого было достаточно для мне отвезти машину домой. Во время движения я заметил, что двигатель работает не очень ну, я думаю, ему не хватило тока зажигания. Задние тормоза более или менее не работают и шумят во время движения, думаю надо открыть их тоже. Передние амортизаторы тоже сильно изношены. Автомобиль вряд ли остается на дороге после наезда на большую неровность. Реле дополнительной пары фары дальнего света иногда работают. Черт, да.

      Понедельник, 12 ноября 2001 г.


      Один провод с массой, на котором сгорел предохранитель, был подключен к стеклоочистителю мотор. Должно быть короткое замыкание в двигателе, но дворники работают хотя. Я оставил провод отключенным. Цепь левого габаритного огня также заземлены и левые передние и задние фонари, а также подсветка приборов мертвы. Мне нужно проверить, что заземляет эту цепь. На этот раз я не нашел еще что-то сломанное. Ну, ммм.. Похоже на небольшую утечку где-то в выхлопной трубе.

      Вторник, 13 ноября 2001 г.


      Что-то снова сожгло радио и предохранитель стоп-сигналов.

      Среда, 14 ноября 2001 г.


      Я обнаружил, что прикуриватель время от времени делает короткое замыкание, и я отключил его. Я заменил предохранитель и стоп-сигналы и радио. снова работает.

      Суббота, 24 ноября 2001 г.


      Я заменил предохранитель, и все фары заработали. Было также несколько проблемы с контактами предохранителей. Поменял желтые лампочки в фарах нормальные. Когда я завел двигатель, перегорел один предохранитель и загорелась приборная панель. ушел. Задний правый поворотник не работает.

      Понедельник, 3 декабря 2001 г.


      Водительское сиденье развалилось.

      Суббота, 8 декабря 2001 г.


      Отремонтировано сиденье водителя путем приваривания опорного кронштейна рычажного механизма.

      Понедельник, 10 декабря 2001 г.


      Отремонтирован правый указатель поворота. Разъем, который соединяет задняя часть жгута проводов под приборной панелью была ослаблена. я тоже поправил тяга сцепления. Я нашел радио мертвым. Убраны остатки автомобиля аварийная система.

      Пятница, 28 декабря 2001


      Доставил Ниву на ежегодный техосмотр. Аккумулятор был неправильно установлен, вал датчика нагрузки, который управляет балансировочным клапаном заднего тормоза, был срезан и ручной тормоз был слишком слабым. Это не прошло, и я должен восстановить эти в течение месяца.

      Суббота, 5 января 2002 г.


      Теперь аккумулятор надежно установлен на свое место.

      Понедельник, 28 января 2002 г.


      Я вернул машину на техосмотр. На этот раз речь шла не о вал измерения нагрузки, несмотря на то, что он все еще был срезан, но весь баланс клапан вроде заклинил. Затем машина стояла в холле на гидроподъемнике. но больше не начиналось. Проверка была отменена, и мне пришлось звонить друг, чтобы буксировать меня. Машина завелась после буксировки, и я погнал ее обратно в дом.

      Пятница, 8 февраля 2002 г.


      Я пытался завести двигатель. Завелась, но не завелась.

      Воскресенье, 10 февраля 2002 г.


      Заменены свечи зажигания, провода свечей зажигания и катушек, крышка распределителя, конденсатор и ротор, но он так и не запустился. Потом поменял катушку и все. началось сразу.

      Суббота, 16 февраля 2002 г.


      Заменен новый клапан давления заднего тормоза и отремонтирован датчик нагрузки. Когда я попытался прокачать тормоза, я заметил, что новый клапан застрял. невозможно кровоточить. Я поменял старый клапан обратно, чтобы жидкость не текла. просачивается на землю.

      Четверг, 21 февраля 2002 г.


      Открыл новый регулирующий клапан и обнаружил, что он застрял. Почистил, добавил немного смазал и восстановил.

      Суббота, 23 февраля 2002 г.


      Проверил регулятор тормозного давления сжатым воздухом и установил клапана и прокачал тормоза. Теперь тормоза снова работают.

      Вторник, 26 февраля 2002 г.


      Проверил Ниву. Инспектор недоумевал, как двигатель может работать, крышка трамблера сильно тряслась. Машина прошла, и я проехал более 10 км. на свое рабочее место, пока я не открыл дистрибьютора. Что-то действительно было не так. двигатель завелся, работал достаточно хорошо и работал на холостом ходу со сломанным распределителем что плохо. Верхняя часть несущего винта действительно отделялась от корпуса, он не просто треснул. Я научился держать в машине запасные части, поэтому поменял ротор и крышку, немного почистил и заработало лучше, по крайней мере крышка больше не тряслась.

      Четверг, 25 апреля 2002 г.


      Я нашел фотографию, сделанную в конце февраля. Я положил это здесь, просто для вашего удовольствия. 🙂

      Понедельник, 13 мая 2002 г.


      Заменены три карданных шарнира карданного вала. Нашел новое давление заднего тормоза регулятор подтекал и я его снял. Тормоза теперь работают лучше, чем когда-либо.

      Четверг, 23 мая 2002


      Нива выставлена ​​на продажу.

      Воскресенье, 8 сентября 2002


      Нива продана.


      Посетители с понедельника, 22 октября 2001 г.

      Передний полозья для Lada Niva 4×4 Slimline II Комплект багажника на крышу KRLN001T

      Поделиться этим товаром:

      Ваше имя

      Ваш адрес электронной почты

      Я прочитал и согласен с Условия и положения и Политика конфиденциальности. Установите этот флажок, чтобы продолжить.

      • Описание
      • Характеристики
      • Отзывы
