Блок предохранителей ваз 2110 инжектор 16 клапанов
Предохранители и реле ВАЗ 2110
Рассмотрены автомобили с инжектором и карбюратором: 8 клапанов, 16 клапанов
Монтажный блок реле и предохранителей для ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 расположен с левой стороны от рулевой колонки в панели приборов (чтобы добраться до него, нажмите на выключатель защелки и опустите блок вниз).
Схема расположения предохранителей и реле в блоке (типы блоков, устанавливаемых на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112)
Монтажный блок 2110-3722010
Монтажный блок 2110-3722010-01
Монтажный блок 2110-3722010-08
Расположение реле и предохранителей в монтажном блоке ВАЗ 2110, ВАЗ 2111, ВАЗ 2112:
| № реле/ предохранителя | Расшифровка |
| K1 | Реле контроля исправности ламп |
| К2 | Реле очистителя ветрового стекла |
| К3 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| К4 | Реле включения ближнего света фар |
| К5 | Реле включения дальнего света фар |
| К6 | Дополнительное реле |
| К7 | Реле включения обогрева заднего стекла |
| К8 | Реле противотуманных фонарей |
| F1-F20 | Плавкие предохранители |

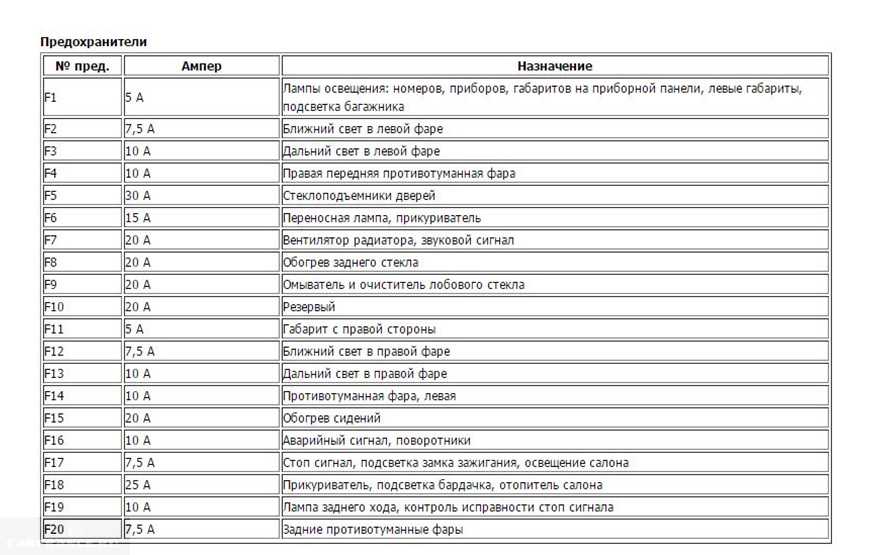

Расшифровка предохранителей:
| Номер | Сила тока, А | Описание предохранителей |
| F1 | 5 | Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта |
| F2 | 7,5 | Левая фара (ближний свет) |
| F3 | 10 | Левая фара (дальний сеет) |
| F4 | 10 | Правая противотуманная фара |
| F5 | 30 | Электродвигатели стеклоподъемников дверей |
| F6 | 15 | Переносная лампа (розетка) |
| F7 | 20 | Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал |
| F8 | 20 | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла |
| F9 | 20 | Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла |
| F10 | 20 | Резервный |
| F11 | 5 | Лампы габаритного света правого борта |
| F12 | 7,5 | Правая фара (ближний свет) |
| F13 | 10 | Правая фара (дальний сеет). Контрольная лампа включения дальнего света |
| F14 | 10 | Левая противотуманная фара |
| F15 | 20 | Электрообогрев сидений. Блокировка замка багажника |
| F16 | 10 | Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
| F17 | 7,5 | Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер) |
| F18 | 25 | Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. |
| F19 | 10 | Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер) |
| F20 | 7,5 | Лампы задних противотуманных фонарей |
*В салоне машины, в самой нише приборной панели за монтажным блоком установлен предохранитель противотуманных фонарей.
**Предохранитель центрального замка расположен за блоком предохранителей в пластмасовой коробочке.
***Дополнительные реле и предохранители расположены в салоне справа приборной панели за боковой облицовкой, прикрепленной двумя шурупами.
Все дополнительные предохранители 15 А
| № реле/ предохранителя | Расшифровка |
| 1 | Модуль зажигания, контроллер |
| 2 | Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха |
| 3 | Реле топливного насоса, предохранитель бензонасоса, форсунки |
| 4 | Реле электровентилятора (доп. реле) |
| 5 | Реле бензонасоса (доп. реле) |
| 6 | Главное реле (реле зажигания) |
Порядок номерации и цвета проводов штекеров
Схема монтажного блока реле и предохранителей ВАЗ 2110-11-12
(наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера):
| № реле/ предохранителя | Расшифровка |
| К1 | Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) |
| К2 | Реле очистителя ветрового стекла (реле дворников) |
| К3 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| К4 | Реле включения ближнего света фар |
| К5 | Реле включения дальнего света фар |
| К6 | Дополнительное реле |
| К7 | Реле включения обогрева заднего стекла |
| К8 | Резервное реле (отсутствует на ВАЗ 2110) |
Таблица внешних соединений монтажного блока
| Колодка | № | Цвет | Электрические цепи |
| Ш1 | 1 | ЖЧ | Противотуманная фара (левая) |
| 2 | ГП | Двигатель блокировки замка багажника, подогрев сидений | |
| 3 | Р | Реле блокировки дверей | |
| 4 | О | Реле электростеклоподъемников | |
| 5 | ЖП | Реле противотуманных фар | |
| 6 | Ж | Противотуманная фара (правая) | |
| 7 | ГЧ | Реле электростеклоподъемников | |
| 8 | — | Резерв | |
| Ш2 | 1 | — | Резерв |
| 2 | — | Резерв | |
| 3 | — | Резерв | |
| 4 | Ч | Масса » — « | |
| 5 | ЖП | Габарит (левый задний) | |
| 6 | БЧ | Переключатель наружного освещения | |
| 7 | — | Резерв | |
| 8 | ЖЧ | Лампы освещения номерного знака, выкл. освещения приборов | |
| 9 | КП | Габарит (правый задний) | |
| 10 | К | Габарит (правый) | |
| 11 | ЖГ | Эл. двигатель очистителя ветрового стекла, переключатель очистителя и омывателя ветрового стекла. | |
| 12 | З | Переключатель наружного освещения | |
| 13 | ОБ | Выключатель противотуманных фар | |
| 14 | ЧП | Выключатель аварийной сигнализации | |
| 15 | — | Резерв | |
| 16 | ГП | Замок зажигания (кл. 15), подрулевой переключатель | |
| 17 | Р | Переключатель очистителя и омывателя ветрового стекла | |
| 18 | СП | Подрулевой переключатель света фар | |
| 19 | — | Резерв | |
| 20 | — | Резерв | |
| 21 | Ж | Габарит (левый) | |
| Ш3 | 1 | СЧ | Ближний свет (левый фонарь) |
| 2 | — | Резерв | |
| 3 | С | Ближний свет (правый фонарь) | |
| 4 | Р | Генератор (кл. 30) | |
| 5 | К | Генератор (кл. 30) | |
| 6 | К | Генератор (кл. 30) | |
| Ш4 | 1 | ПЗ | Бортовая система индикации |
| 2 | ГО | Выключатель аварийной сигнализации | |
| 3 | ПЧ | Выключатель аварийной сигнализации | |
| 4 | Ч | Масса » — « | |
| 5 | ПГ | Штекер переносной лампы | |
| 6 | ЗП | Выключатель обогрева заднего стекла, лампа обогрева заднего стекла | |
| 7 | — | Резерв | |
| 8 | — | Резерв | |
| 9 | — | Резерв | |
| 10 | ЖЗ | Подрулевой переключатель омывателя и очистителя ветрового стекла | |
| 11 | Б | Эл. двигатель очистителя ветрового стекла | |
| 12 | ЧБ | Подрулевой переключатель омывателя и очистителя ветрового стекла | |
| 13 | ГБ | Подрулевой переключатель, лампа замка зажигания | |
| 14 | БП | Лампы стоп- сигналов, часы, лампа освещения салона | |
| 15 | П | Фонари стоп-сигналов | |
| 16 | РП | Выкл. стоп-сигналов | |
| 17 | О | Генератор (кл.30) | |
| Ш5 | 1 | ЗЧ | Дальний свет (левый фонарь) |
| 2 | СП | Элемент обогрева заднего стекла | |
| 3 | Г | Контроллер отопителя, лампа освещения вещевого ящика | |
| 4 | З | Дальний свет (правый фонарь) | |
| 5 | ЖГ | Двигатель очистителя ветрового стекла, клапан рециркуляции САУО | |
| 6 | ПБ | Эл. вентилятор охлаждения, звуковой сигнал |
Снятие и установка блока предохранителей
Схема электрооборудования автомобиля ВАЗ-2110
| № реле/ предохранителя | Расшифровка |
| 1 | Блок-фара |
| 2 | Датчики износа колодок передних тормозов |
| 3 | Датчик включения электродвигателя вентилятора |
| 4 | Электродвигатель вентилятора системы охлаждения двигателя |
| 5 | Звуковой сигнал |
| 6 | Генератор |
| 7 | Датчик уровня масла |
| 8 | Блок управления электромагнитным клапаном карбюратора |
| 9 | Контроллер отопителя |
| 10 | Выключатель клапана рециркуляции |
| 11 | Лампа подсветки рычагов управления отопителем |
| 12 | Коммутатор |
| 13 | Концевой выключатель карбюратора |
| 14 | Датчик контрольной лампы давления масла |
| 15 | Свечи зажигания |
| 16 | Электромагнитный клапан карбюратора |
| 17 | Датчик указателя температуры охлаждающей жидкости |
| 18 | Датчик-распределитель зажигания |
| 19 | Катушка зажигания |
| 20 | Стартер |
| 21 | Электродвигатель вентилятора отопителя |
| 22 | Дополнительный резистор электродвигателя отопителя |
| 23 | Датчик скорости |
| 24 | Выключатель света заднего хода |
| 25 | Микромоторедуктор привода заслонки отопителя |
| 26 | Клапан рециркуляции |
| 27 | Датчик уровня тормозной жидкости |
| 28 | Колодки для подключения электродвигателя омывателя заднего стекла |
| 29 | Аккумуляторная батарея |
| 30 | Электродвигатель омывателя ветрового стекла |
| 31 | Датчик уровня омывающей жидкости |
| 32 | Датчик уровня охлаждающей жидкости |
| 33 | Моторедуктор очистителя ветрового стекла |
| 34 | Монтажный блок |
| 35 | Колодки для подключения жгута предупредительного света |
| 36 | Переключатель наружного освещения |
| 37 | Комбинация приборов |
| 38 | Выключатель заднего противотуманного света |
| 39 | Контрольная лампа противотуманного света |
| 40 | Контрольная лампа обогрева заднего стекла |
| 41 | Часы |
| 42 | Выключатель обогрева заднего стекла |
| 43 | Подрулевой переключатель |
| 44 | Колодка для переключения проводов при установке блок-фар другого типа |
| 45 | Регулятор освещения приборов |
| 46 | Выключатель зажигания |
| 47 | Колодки для подключения жгута проводов очистителей фар |
| 48 | Розетка для переносной лампы |
| 49 | Передний плафон освещения салона |
| 50 | Выключатель стоп-сигнала |
| 51 | Плафон освещения салона |
| 52 | Блок бортовой системы контроля |
| 53 | Датчик указателя уровня топлива |
| 54 | Выключатель аварийной сигнализации |
| 55 | Датчик ремня безопасности водителя |
| 56 | Прикуриватель |
| 57 | Лампа подсветки пепельницы |
| 58 | Выключатель лампы освещения вещевого ящика |
| 59 | Колодка для подключения бортового компьютера |
| 60 | Лампа освещения вещевого ящика |
| 61 | Боковые указатели поворота |
| 62 | Выключатели в стойках передних дверей |
| 63 | Выключатели в стойках задних дверей |
| 64 | Выключатель контрольной лампы стояночного тормоза |
| 65 | Фонарь освещения багажника |
| 66 | Датчик температуры для системы отопления |
| 67 | Наружные задние фонари |
| 68 | Внутренние задние фонари |
| 69 | Фонари освещения номерного знака |
| 70 | Элемент обогрева заднего стекла |
| 71 | Колодка для подключения дополнительного стоп-сигнала |
* В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.
Схемы электрооборудования автомобилей ВАЗ-2111 и ВАЗ-2112 отличаются (за исключением системы управления двигателем) только добавлением очистителя и омывателя двери задка.
Схема электрооборудования автомобиля ВАЗ-21102 с системой распределенного впрыска топлива (контроллер «Январь-4»)
| № реле/ предохранителя | Расшифровка |
| 1 | Блок-фара |
| 2 | Датчики износа колодок передних тормозов |
| 3 | Звуковой сигнал |
| 4 | Вентилятора системы охлаждения |
| 5 | Выключатель света заднего хода |
| 6 | Аккумуляторная батарея |
| 7 | Генератор |
| 8 | Датчик контрольной лампы давления масла |
| 9 | Датчик уровня масла |
| 10 | Свечи зажигания |
| 11 | Форсунки |
| 12 | Регулятор холостого хода |
| 13 | Колодки электронного блока управления |
| 14 | Датчик положения дроссельной заслонки |
| 15 | Датчик положения коленчатого вала |
| 16 | Модуль зажигания |
| 17 | Датчик указателя температуры охлаждающей жидкости (для комбинации приборов) |
| 18 | Стартер |
| 19 | Колодка диагностики |
| 20 | Датчик температуры охлаждающей жидкости (для системы управления двигателем) |
| 21 | Датчик скорости |
| 22 | Реле включения бензонасоса |
| 23, 35, 39 | Плавкие предохранители |
| 24 | Электробензонасос |
| 25 | Микромоторедуктор привода заслонки отопителя |
| 26 | Клапан рециркуляции |
| 27 | Вентилятор отопителя |
| 28 | Насос омывателя ветрового стекла |
| 29 | Датчик уровня омывающей жидкости |
| 30 | Датчик уровня тормозной жидкости |
| 31 | Датчик уровня охлаждающей жидкости |
| 32 | Моторедуктор стеклоочистителя |
| 33 | Дополнительный резистор вентилятора отопителя |
| 34 | Реле включения питания системы впрыска |
| 36 | Клапан продувки адсорбера |
| 37 | Датчик массового расхода воздуха |
| 38 | Реле включения вентилятора системы охлаждения |
| 40 | Переключатель наружного освещения |
| 41 | Датчик детонации |
| 42 | Датчик концентрации кислорода (подогреваемый лямбда-зонд) |
| 42* | СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в этом случае датчик концентрации кислорода не устанавливается) |
| 43 | Контрольная лампа противотуманного света |
| 44 | Контрольная лампа обогрева заднего стекла |
| 45 | Выключатель противотуманного света |
| 46 | Выключатель обогрева заднего стекла |
| 47 | Комбинация приборов |
| 48 | Монтажный блок |
| 49 | Датчик уровня топлива |
| 50 | Выключатель зажигания |
| 51 | Регулятор яркости подсветки приборов |
| 52 | Подрулевой переключатель |
| 53 | Лампа подсветки рычагов управления отопителем |
| 54 | Выключатель аварийной сигнализации |
| 55 | Электронный блок управления отопителем |
| 56 | Выключатель клапана рециркуляции |
| 57 | Блок индикации бортовой системы контроля |
| 58 | Боковые указатели поворота |
| 59 | Датчик температуры для системы отопления |
| 60 | Плафон освещения салона |
| 61 | Передний плафон освещения салона |
| 62 | Розетка для переносной лампы |
| 63 | Электронные часы |
| 64 | Выключатели в стойках передних дверей |
| 65 | Выключатели в стойках задних дверей |
| 66 | Лампа освещения вещевого ящика |
| 67 | Выключатель освещения вещевого ящика |
| 68 | Прикуриватель |
| 69 | Лампа освещения пепельницы |
| 70 | Выключатель стоп-сигнала |
| 71 | Элемент обогрева заднего стекла |
| 72 | Наружные задние фонари |
| 73 | Внутренние задние фонари |
| 74 | Лампы освещения номерного знака |
| 75 | Лампа освещения багажника |
Схема электрооборудования автомобиля с кузовом «седан» (кроме узлов и деталей системы впрыска):
Схема электрооборудования автомобиля с кузовом «универсал» (кроме узлов и деталей системы впрыска):
Блок предохранителей ваз 2110 в категории «Авто — мото»
Блок предохранителей ВАЗ 2110
На складе
Доставка по Украине
500 грн
Купить
Замок крышки блока предохранителей Ваз 2110,2111,2112
Доставка из г.
Харьков
97 грн
Купить
Харьков
Замок крышки блока предохранителей Ваз 2110,2111,2112
Доставка из г. Харьков
227 грн/комплект
Купить
Харьков
Замок крышки блока предохранителя ВАЗ 2110 ООО «КАМПЛАСТ-Т»
На складе
Доставка по Украине
50 грн
Купить
Крышка блока предохранителей ВАЗ 2110 v360
Заканчивается
Доставка по Украине
322.20 грн
358 грн
Купить
Блок предохранителей на автомобили ВАЗ 2110-2111, 2112
Доставка по Украине
2 800 грн
Купить
Блок предохранителей и реле ВАЗ-2110 (391.3722М) АВАР
Доставка по Украине
2 800 грн
Купить
Блок предохранителей и реле ВАЗ-2110 (392.3722М) (без реле кон. ламп) АВАР
Доставка по Украине
2 600 грн
Купить
Разъем блока предохранителей ВАЗ 2110 5 контактов
На складе
Доставка по Украине
23 грн
Купить
Разъем блока предохранителей ВАЗ 2110 7 контактов
На складе
Доставка по Украине
32 грн
Купить
Блок предохранителей евро АВАР нового образца Ваз 2109 21099 2113 2114 2115 367.
3722М (2115.3722.010-40)
На складе
Доставка по Украине
1 591.4 — 1 605.8 грн
от 6 продавцов
1 599.40 грн
Купить
Блок предохранителей Ваз 2110-2112 АВАР без крышки
Заканчивается
Доставка по Украине
2 600 грн
Купить
Блок предохранителей Ваз 2110,2111,2112 Авар
Заканчивается
Доставка по Украине
2 600 грн
Купить
Блок предохранителей евро АВАР нового образца Ваз 2109 21099 2113 2114 2115 367.3722М (2115.3722.010-40) CRGP
На складе
Доставка по Украине
1 590 грн
Купить
Крепление крышки вещевого ящика, крышки блока предохранителей ВАЗ 2110, 2111, 2112 завод оригинал
Доставка из г. Запорожье
106 грн
Купить
Запорожье
Смотрите также
Блок предохранителей и реле ВАЗ-2110 (391.3722М) Оригинал
Доставка по Украине
1 600 грн
Купить
Замок крышки блока предохранителей Ваз 2110 -2112
Доставка по Украине
95 грн
Купить
Блок предохранителей 2108 -2115 нового образца(Инжекторный) 367.
Доставка из г. Харьков
по 1 400 грн
от 2 продавцов
1 400 грн
Купить
Харьков
Крышка блока предохранителей 2110-12 Оригинал
Доставка из г. Киев
290 грн
Купить
Блок предохранителей 2108 -2115 нового образца(Инжекторный) 367.3722
Доставка по Украине
1 400 грн
Купить
Блок предохранителей Ваз 21214,2123 Авар
Заканчивается
Доставка по Украине
2 300 грн
Купить
Блок предохранителей евро АВАР нового образца Ваз 2109 21099 2113 2114 2115 367.3722М (2115.3722.010-40) NRO
На складе
Доставка по Украине
1 592 грн
Купить
Блок предохранителей ВАЗ 2110,2123 (без реле контроля ламп)
Доставка по Украине
по 2 645 грн
от 2 продавцов
2 645 грн
Купить
Крышка блока предохранителей ВАЗ 2110 21100532532200
Доставка из г. Харьков
315 грн
Купить
Харьков
Блок предохранителей ВАЗ 2110, 2123 новый тип после 2007г (пр-во АВАР Завод) ПД 85592
Доставка по Украине
2 070 — 2 174 грн
от 5 продавцов
2 174 грн
Купить
Блок предохранителей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, ВАЗ 2123 АВАР
Доставка по Украине
2 800 грн
Купить
Блок предохранителей ВАЗ 2110, 2123 старый тип до 2007г (без реле контроля ламп) (пр-во АВАР Завод) ПД 28367
Доставка по Украине
2 070 — 2 174 грн
от 5 продавцов
2 070 грн
Купить
Блок предохранителей Ваз 2110,2111,2112 (391.
