Схема предохранителей и реле Лада Калина (2004-2013)

№	А	Функция/компонент
F1	10	Иммобилайзер, световые сигнализаторы и стрелочные указатели комбинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотов
F2	30	Электростеклоподъемники
F3	10	Выключатель аварийной сигнализации
F4	20	Стеклоочиститель
F5	25	Отопитель Блок управления электроусилителем Омыватель ветрового стекла
F6	20	Звуковой сигнал
F7	10	Жидкокристаллический индикатор комбинации приборов Выключатель и лампы сигналов торможения Освещение салона
F8	20	Обогрев заднего стекла
F9	5	Лампы габаритного света в правой блок-фаре и правом фонаре Лампа освещения вещевого ящика
F10	5	Лампы габаритного света в левой блок-фаре и левом фонаре Сигнализатор наружного освещения в комбинации приборов Лампы освещения номерного знака
F11	7,5	Задний противотуманный фонарь
F11	7.5	Блок управления иммобилизатором
F12	7,5	Лампа ближнего света (правая блок-фара) Мотор-редуктор корректора света правой блок-фары
F13	7,5	Лампа ближнего света (левая блок-фара) Мотор-редуктор корректора света левой блок-фары
F14	10	Лампа дальнего света (правая блок-фара) Сигнализатор дальнего света фар в комбинации приборов
F15	10	Лампа дальнего света (левая блок-фара)
F16	10	Правая противотуманная фара
F17	10	Левая противотуманная фара
F18	15	Обогрев сидений
F19	10	Электрические цепи АБС
F20	15	Прикуриватель
F21	10	Цепь блокировки заднего хода коробки передач
F22	15	Блок управления охранной сигнализацией
F23	—	Блок управления электроусилителем рулевого управления
F24	—	Резерв
F25	—	Резерв
F26	25	Электрические цепи АБС (опция)
F27	5	Запасной
F28	7,5	Запасной
F29	10	Запасной
F30	20	Запасной
F31	50	Электроусилитель руля
F32	50	Резерв, АБС
Реле
К1		Реле омывателя блок-фар
К2		Реле стеклоподъемников
К3		Реле стартера
К4		Дополнительное реле
К5		Реле-прерыватель указателей поворота и аварийной сигнализации
К6		Реле очистителя ветрового стекла
К7		Реле дальнего света блок-фар
К8		Реле звукового сигнала
К9		Реле противотуманных фар
К10		Реле обогрева заднего стекла
К11		Реле подогрева сидений
К12		—

xn--80aej2aisf0a0d.xn--p1ai

Блок предохранителей Калина 2

Номер	Артикул	Описание
F1 (15А)	2110-3722115	Катушки зажигания, Форсунки, Питание контроллера, Реле электровентиляторов радиаторов.
F2 (25А)	2110-3722125	Питание центрального блока кузовной электроники, Модуль двери водителя.
F3 (15А)	2110-3722115	Питание контроллера АКП, Привод управления АКП.
F4 (15А)	2110-3722115	Питание контроллера подушек безопасности.
F5 (7,5А)	2110-3722107	Питание комбинации приборов, Питание контроллера ЭСУД, ЭУР, Датчик педали тормоза, Датчик скорости, Селектор АКПП, Переключатель омывателя ветрового стекла, Реле обогрева заднего стекла, реле ветрового стекла, реле обогрева сидений, разгрузочное реле, блок кузовной электроники.
F6 (7,5А)	2110-3722107	Реле лампы заднего хода, Питание АКПП.
F7 (7,5А)	2110-3722107	Клапан продувки адсорбера, ДМРВ, Датчик фаз, ДК.
F8 (25А)	2110-3722125	Обогрев заднего стекла и наружных зеркал.
F9 (5А)	2110-3722105	Габаритные огни правого борта.
F10 (5А)	2110-3722105	Габаритные огни левого борта, 2 фонаря освещения номерного знака, подсветка клавиш.
F11 (5А)	2110-3722105	Задние ПТФ.
F12 (10А)	2110-3722110	Ближний свет и питание электрокорректора правого борта.
F13 (10А)	2110-3722110	Ближний свет и питание электрокорректора левого борта.
F14 (10А)	2110-3722110	Дальний свет правого борта.
F15 (10А)	2110-3722110	Дальний свет левого борта.
F16 (10А)	2110-3722110	Правая ПТФ.
F17 (10А)	2110-3722110	Левая ПТФ.
F18 (20А)	2110-3722120	Обогрев передних сидений и прикуриватель.
F19 (7,5А)	2110-3722107	Контроллер АБС.
F20 (15А)	2110-3722115	Звуковой сигнал.
F21 (10А)	2110-3722110	Топливный электронасос.
F22 (15А)	2110-3722115	Омыватель ветрового и заднего стекол, задний стеклоочиститель.
F23 (5А)	2110-3722105	Питание комбинации приборов и диагностического разъема.
F24 (7,5А)	2110-3722107	Питание муфты компрессора кондиционера и контроллера климатической системы.
F25 (7,5А)	2110-3722107	Датчик педали тормоза.
F26 (25А)	2110-3722125	Электронные клапаны АБС.
F31 (30А)	2170-3722130-01	Питание центрального блока кузовной электроники, кратковременное включение дальнего света, моторедуктор стеклоочистителя.
F32 (30А)	2170-3722130-01	Электровентилятор отопителя и контроллер климатической системы.

xn—-8sbabr6ahc3e.xn--p1ai

Расположение и схема предохранителей на Лада Калина

Когда на Калине появляются проблемы с электрикой (например, перестал работать стеклоочиститель, прикуриватель и т.д.), первое, что нужно проверить — это блок предохранителей.

Блок с предохранителями на Ладе Калине располагается под приборной панелью. Чтобы добраться до блока, нужно слегка поддеть панель и снять ее.

Для замены реле и предохранителей в блоке удобно пользоваться специальными пинцетами.

Обозначения предохранителей и реле на Калине:

• F28 — запасной предохранитель
• F27 — предохранитель электроусилителя
• F26 — запасной предохранитель
• F25 — запасной предохранитель
• F24 — запасной предохранитель
• F23 — предохранитель электроусилителя
• F22 — предохранитель «охранки»
• F21 — задний ход
• F20 — предохранитель прикуривателя
• F19 — предохранитель блока АБС
• F18 — предохранитель подогрева сидений
• F17 — левая «противотуманка»
• F16 — правая «противотуманка»
• F15 — левый дальний свет
• F14 — правый дальний свет
• F13 — левый ближний свет
• F12 — правый ближний свет
• F11 — предохранитель иммобилайзера
• F10 — левые габаритные огни
• F9 — правые габаритные огни
• F8 — предохранитель обогревателя заднего стекла
• F7 — свет в салоне
• F6 — сигнал
• F5 — предохранитель усилителя руля
• F4 — омыватель и дворники
• F3 — «аварийка»
• F2 — предохранитель стеклоподъемников
• F1 — поворотники
• 18 — блок плавких предохранителей F1-F28
• 17 — электроусилитель
• 16 — реле АБС
• 15 — комплект запасных предохранителей
• 14 — пинцет для замены реле
• 13 — пинцет для замены предохранителей
• 12 — реле омывателя и стеклоочистителя лобового стекла
• 11 — запасное реле
• 10 — реле поворотников и «аварийки»
• 9 — подогрев сидений
• 8 — запасное реле
• 7 — реле обогревателя заднего стекла
• 6 — стартер
• 5 — «противотуманки»
• 4 — реле стеклоподъемника
• 3 — реле сигнала
• 2 — включение и выключение дальнего света
• 1 — щетки

Оцените статью: Поделитесь с друзьями!

pol-z.ru

Где находятся предохранители на Лада Калина: фото, видео, схема

Как известно, предохранители защищают электроприборы от короткого замыкания. Но, не все автолюбители знают, где находится панель предохранителей у Лады Калины. Это обязательно нужно знать, поскольку первое, где ищутся неисправности именно это место.

Где находится панель предохранителей

Расшифровка монтажного блока предохранителей на Калине

У Лады Калины две панели предохранителей, которые расположены в разных местах. Обе находятся в салоне автомобиля, поэтому под капот не нужно лезть, чтобы заменить сгоревший элемент.

Основной блок предохранителей

Первая панель находится под ручками управления включения светом, слева от рулевого колеса. Но как до него добраться, чтобы ничего не сломать:

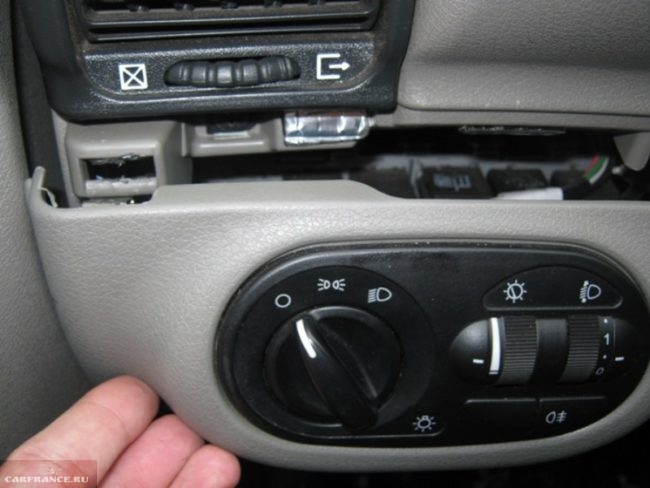

1. Слева тянем на себя панель управления светом.


   Отщелкиваем панель управления светом, чтобы добраться к предохранителям

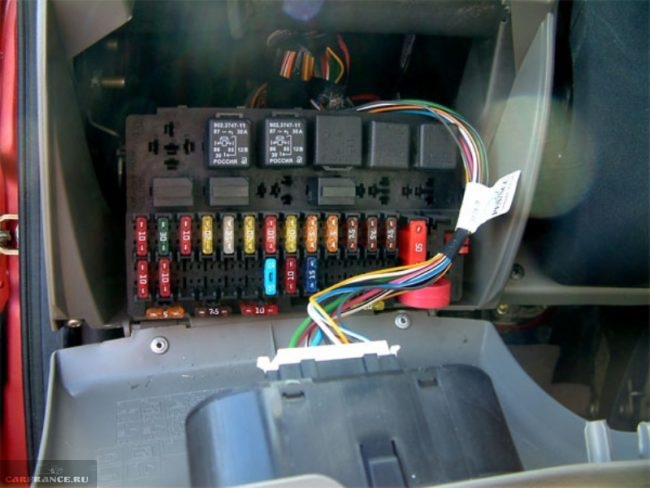

2. Открыв крышку, увидим основной монтажный блок.

   Панель предохранителей расположенная под регулятором света

Вспомогательный блок

Вспомогательный блок управления предохранителей находится в центральной консоли возле прикуривателя. Как его открыть:

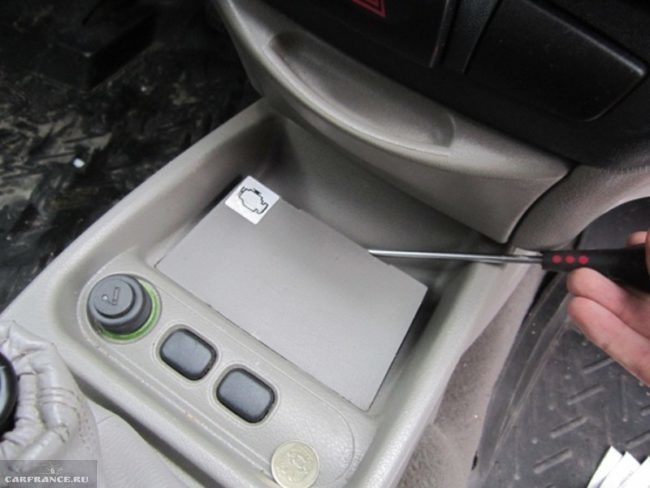

1. Поддев, аккуратно отверткой крышку на консоли прижимаем ее в заднюю сторону.

   Дополнительный монтажный блок расположен на центральной консоле

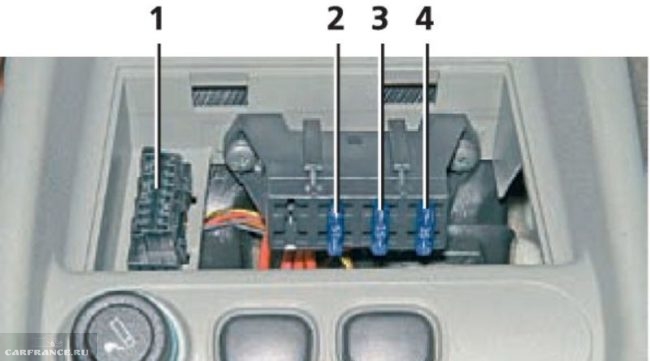

2. Теперь демонтируем крышку, где видно монтажный блок предохранителей двигателя.

   Вид блок управления предохранителями двигателя Калина

Схемы панели предохранителей на Лада Калина

Рассмотрим, основные схемы блоков управления предохранителей и их подключения.

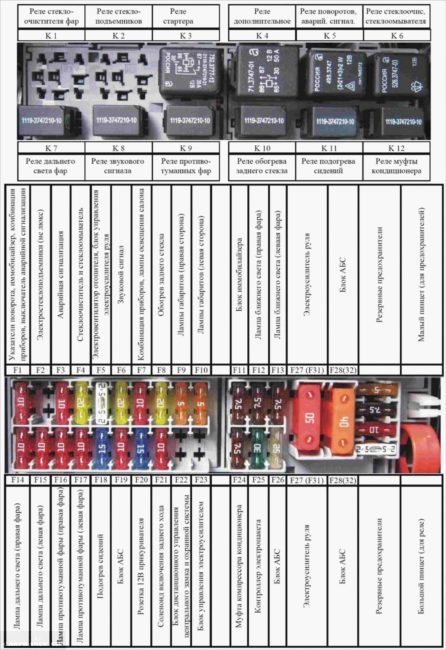

Схема подключения монтажного блока предохранителей Калина

Схема предохранителей и их подключения в Калине

Выводы

Найти блок предохранителей на Ладе Калине достаточно легко. Конструкторы побеспокоились, чтобы доступ к нему был максимально хороший для пользователя автомобиля, поэтому замена элементов не займет много времени и сил, что становится идеальным вариантом для устранения неисправностей в пути.
