Меняем прикуриватель ВАЗ 2110 своими руками

Автор Алексей Степанов На чтение 5 мин. Просмотров 3.4k. Опубликовано 02.01.2019

Представить современный легковой автомобиль без прикуривателя довольно сложно. Когда-то этим устройством пользовались только курильщики, но сегодня оно выполняет множество других функций. От прикуривателя можно запитать видеорегистратор, также он может служить розеткой для зарядки мобильного телефона, ещё можно подключить автомобильный компрессор, переносной холодильник и многое другое. Но прикуриватель, как и любое другое устройство, может выйти из строя. Владельцы автомобилей ВАЗ 2110 тоже сталкиваются с этой неприятностью. О том, как произвести замену прикуривателя самостоятельно, мы и расскажем в данной статье.

Причины неисправности прикуривателя и схема предохранителей

Прикуриватель автомобиля ВАЗ 2110

Именно в этом случае может сгореть один из предохранителей, который в ВАЗ 2110 маркируется как F18.

Блок предохранителей автомобиля ВАЗ 2110

Данный предохранитель может пропускать через себя ток в 25 ампер. Если этот предел превышен — устройство перегорает. То есть, чтобы узнать, исправен ли прикуриватель, нужно первым делом заглянуть в блок предохранителей и проверить целостность F18.
Есть ещё один способ проверки исправности прикуривателя.
Надо попробовать включить вентилятор печки. На первый взгляд, связи между этими устройствами нет никакой. Но дело в том, что и вентилятор, и прикуриватель висят на одном предохранителе — F18. И если окажется, что не работают оба устройства, то проблема однозначно в предохранителе. А если печка работает нормально, значит, проблема не в F18, а в самом прикуривателе.
Но и в этом случае не стоит торопиться снимать это устройство. Лучше ещё раз заглянуть в предохранительный блок и проверить целостность предохранителя F6. Иногда (очень редко) прикуриватель не работает именно из-за F6, и с его заменой проблема уходит.

Необходимые для замены инструменты

Отвёртка с плоским жалом (средних размеров).
Отвёртка крестовая (средних размеров).

Как поменять своими руками: инструкция с фото

С аккумулятора автомобиля снимается минусовая клемма.
Чтобы добраться поближе к механизму, с каждой стороны приборного туннеля откручивается по 2 болта, после чего левая и правая облицовочные пластины снимаются.
Демонтаж крышки приборного туннеля
Разъединяются колодки прикуривателя и подсветки (они находятся в правой половине туннеля).
Разъединение колодок прикуривателя
Под рычагом ручного тормоза есть облицовочная накладка. Она тоже снимается (лучший вариант — подцепить её отвёрткой с плоским жалом и вытащить).
Снятие накладки под ручником
После удаления накладки необходимо снять чехол рычага переключения передач (он тоже легко поддевается отвёрткой с плоским жалом).
Снятие кожуха рычага коробки передач
Под чехлом рычага переключения скоростей есть винт, который откручивается с помощью крестовой отвёртки.
Теперь передние сидения отодвигаются назад, после чего откручиваются винты с туннеля возле рычага КПП (винтов там 2).
Откручивание винтов под передними сидениями
Снимается верхняя защитная крышка туннеля.
Теперь снимается патрон прикуривателя, а вместе с ним и экран для лампочки. Экран сжимается таким образом, чтобы его лапки выдвинулись из пазов на световоде.
После этого нужно надавить на защёлку около гнезда прикуривателя. Это делается плоской отвёрткой. Защёлка после этого выдвигается и больше не удерживается световодом.

Прикуриватель (вместе с гнездом и световодом) извлекается из панели.
Извлечение прикуривателя и световода
Защёлки на световоде сжимаются, и он легко отсоединяется от прикуривателя.
Затем к световоду производится подключение нового прикуривателя и сборка происходит в обратном порядке.

Как заменить устройство на ВАЗ 2110: видео

Важные моменты

Замена прикуривателя — это хорошо, однако новое устройство вряд ли прослужит долго, если автовладелец не соблюдает простое правило: не допускать превышения потребляемого тока выше 25 ампер. Как только ток превысит этот предел, всю указанную выше процедуру придётся проводить заново, потому что прикуриватель (или предохранитель) неизбежно пострадает. Чаще всего это происходит тогда, когда водитель пользуется различными тройниками, то есть подключает к гнезду прикуривателя сразу несколько устройств. Этого следует всячески избегать.

Если прикуриватель остался цел, а заменять пришлось лишь предохранитель, его обязательно нужно заменить на устройство такой же марки. В магазинах автозапчастей сегодня есть масса предохранителей от различных фирм. Несмотря на то, что их паспортные характеристики одинаковы, на практике это часто оказывается не так. А в случае с прикуривателем погрешность даже в половину ампера может быть критична, и он очень быстро выйдет из строя.

Лучший вариант здесь — точно знать, какой ток потребляет тот или иной прибор, подключаемый к прикуривателю. Это знание значительно продлит жизнь как предохранителям, так и самому устройству.

Копирайтер с пятилетним стажем. Оцените статью: Поделитесь с друзьями!

Не работает прикуриватель и магнитола ВАЗ 2112, ВАЗ 2115, ВАЗ 2110

Проверить предохранители

Самый распространенный способ применения прикуривателя очевиден. Он является отличным способом зажигания сигареты и, если у водителя нет под рукой спичек, то прикуриватель в данной ситуации отлично поможет. Но он пригодится и для подключения разных электрических устройств, которые обладают специальным разъёмом. Их перечень довольно богат: зарядное для мобильного телефона, электрочайник и многое другое.

Также он сможет обеспечить работой и целую мойку для автомобиля.

Что такое прикуриватель и где он есть?

Если говорить проще, то гнездо прикуривателя – это самая простая розетка, которая обладает напряжением. На таких марках машин, как ВАЗ 2112, ВАЗ 2115, ВАЗ 2110, составляет не более 13 вольт. В основном гнездо одно. Но на более современных и автомобилях зарубежного Тойота Королла, Рено Логан производства их количество может увеличиваться до двух-трех.

По своей конструкции данная деталь довольно простая, поэтому сложностей в процессе ее эксплуатации нет.

Заменить предохранитель

Подключение любого электрического прибора выполняется просто и без дополнительных усилий. Главное, чтобы на нем был соответствующий разьемник. Часто этот процесс сравнивают с втыканием вилки в розетку.

Но, как любое другое устройство прикуриватель имеет свои особенности. Их очень важно учитывать при его эксплуатации. В противном случае можно столкнуться с проблемой его поломки. Это характерно не только для отечественных автомобилей ВАЗ 2112, ВАЗ 2115, ВАЗ 2110 , но и многих других более новых.

Любая поломка в автомобиле доставляет массу неудобств ее владельцу. Пусть даже на первый взгляд она не значительная, и на общей его работе не отражается. Но она может влекли за собой сбой работы другого устройства. Так, для автомобилей ВАЗ 2112, ВАЗ 2115, ВАЗ 2110 характерно перестал работать прикуриватель и магнитола. Они взаимосвязаны, а это уже серьезней и отложить решение проблемы не получится.

Причины неисправности

Прежде, чем приступить к ремонту, необходимо правильно установить причину почему, не работает прикуриватель и магнитола в 2114. Самая распространенная связана с дополнительными приборами, которые в него подключаются. Конечно, это может звучать нелепо, так как используют его непосредственно для таких целей. Но при этом необходимо учитывать возможности прикуривателя. Каждый из них способен выдержать определенную мощность. И если использовать приборы, которые являются намного мощнее, то это и станет причиной его поломки.

Среди основным причин, по которым не работает прикуриватель и магнитола в ВАЗ 2114, выделяют такие:

Подключение в него очень мощных устройств. У которых этот показатель превышает в несколько раз допустимых норм для предохранителя. Его рассчитать довольно просто. Можно воспользоваться такой несложной формулой: максимальное значение силы тока умножить на напряжение бортовой цепи. Например, 10 А на 12 В и получается 120 Вт. Это значение очень важное, если его не учитывать, то ремонт прикуривателя станет обычным делом;

Перегорел предохранитель. Это является следствием первой причины. Его проверяют первым в случае возникновения проблем в работе прибора. Конструкция состоит из нескольких предохранителей: на 15А и на 25А. Первый отвечает за сам прикуриватель и розетку переносной лампы, а второй за блок, который управляет процесс отопления и вентиляции в машине, лампочку, обеспечивающую свет в бардачке, магнитолу. По схеме они подключены через прикуриватель. И при выходе его из строя, остальные тоже дают сбой в работе.
Окисление контактов устройства. Чтобы устранить поломку необходимо провести их зачистку. Но предварительно обязательно сбрасывается масса. Если этого не выполнить, то может возникнуть замыкание. Такую процедуру сделать несложно, поэтому с ней справится любой владелец авто;

Окисление разьемника. Его также зачищают, в очень редких случаях меняют на новый;
Разбалтывание гнезда. Оно встречается довольно часто, особенно если дополнительный прибор плохо вставляется в прикуриватель. Таким образом, контакт с его стенками получается слабый. Это приводит к замыканию и контакты плавятся. Вследствие чего не работает прикуриватель и магнитола в ВАЗ 2112. Чтобы устранить поломку потребуется почистить и перепаять контакты или установить новые;
Перегорела спираль в прикуривателе. Есть несколько способов устранения такой неполадке: установка новой детали или ремонт поломанной. Второй вариант используется лишь в том, случае, если не получается выполнить первый. Например, новую деталь очень тяжело найти, чтобы приобрести. Ремонт заключается в проведении очистки спирали от загрязнений, которые на ней образовались.

Сама спираль в прикуривателе нагревается менее, чем за 25 секунд. Если же наблюдаются значительные изменения данного времени, то произошли нарушения в ее работе. Необходимо немедленно исправлять ситуацию, чтобы не привести к другим более сложным последствиям. Для этого регулируется схема разгибанием или сгибанием контактов в самом устройстве. Если т

акие мероприятия ожидаемого эффекта не принесли, то необходимо принимать более существенные меры: менять деталь на новую.

Итоги

Посмотрев на фото схемы устройства, можно понять почему работает прикуриватель и магнитола вмести. Это объясняет и выход их совместно из строя. Поэтому очень важно следить за работой основного элемента, чтобы не пострадали другие.

В случае возникновения проблем можно решить их своими силами.

Но, как показывает практика, лучше сразу обратиться к специалистам. Они намного быстрее и эффективнее устранят неисправность. Особенно если это касается современных авто таких, как Тойота Королла, Рено Логан и других. Так как они имеют много нюансов, которые необходимо учитывать при проведении ремонта любой детали.

Ваз 2110 как разобрать прикуриватель

Замена прикуривателя ВАЗ 2110, 2111 и 2112

Прикуриватель — вещь полезная, в одном случае он помощник любого курильщика, а в другом — розетка для подключения дополнительный устройств автомобиля. В случае поломки его приходится менять на новый. А сколько способов, как заменить прикуриватель ВАЗ 2110 знаете Вы?

Потребуется: снять минусовую клемму с аккумулятора, приготовить плоскую и крестовую отвертки.Чтобы снять верхнюю часть тоннеля следует:

Снять левую и правую части облицовки туннеля, открутив по 2 винта крепления с каждой стороны.
С правой стороны разъединить колодки подсветки прикуривателя и самого прикуривателя.
Снять накладку под рычагом ручника, поддев плоской отверткой.
Снять чехол ручки КПП, поддев в четырех местах плоской отверткой.

Отвернуть винт крепления под чехлом ручки КПП, используя крестовую отвертку.
Отвернуть по одному винту с каждой стороны туннеля, отодвинув сиденья назад.
Отвернуть по одному винту с каждой стороны туннеля, отодвинув сиденья вперед.
Снять верхнюю часть туннеля.

Теперь, чтобы снять прикуриватель нужно:

Вытащить патрон прикуривателя и снимите экран лампы, сжав его так, чтобы лапки вышли из прорезей в световоде прикуривателя.
Нажать плоской отверткой на защелку гнезда прикуривателя так, чтобы она вышла из зацепления со световодом.
Вытащить гнездо из облицовки.
Снять световод, сжав защелки и протолкнув его наружу.

Установка прикуривателя ВАЗ 2110 осуществляется в обратной последовательности.

При установке световода выступ на нем должен войти в прорезь на облицовке. Процедура снятия прикуривателя описанная в книге по ремонту автомобиля достаточно сложная, именно поэтому многих владельцев стал волновать вопрос, как вытащить прикуриватель ВАЗ 2110 без снятия тоннеля. Вся сложность заключается в том, что вытащить прикуриватель мешает экран лампы, а также отсутствие доступа к нему через окно возле левой ноги пассажира. Но есть ряд отзывов, которые говорят о том, что это возможно!Пробуем вытащить гнездо прикуривателя, вставив в него палец и поддевая плоской отвёрткой. Если в ходе этих действий экран лампы подсветки выйдет из прорезей, то прикуриватель окажется у вас в руках. Установка прикуривателя будет осуществляется в обратном порядке. Сначала просовываем экран лампы подсветки, а затем само гнездо.Если пришлось снимать верхнюю часть тоннеля, то можно сделать достаточное отверстие в стенке (отмечено красным), что позволит получить доступ к прикуривателю через окно в ногах пассажира.

Кстати, а Вы знаете, как установить дополнительный прикуриватель?

Каким способом вам приходилось снимать прикуриватель с ВАЗ десятого семейства?

Ключевые слова:

Интересный сайт? Поделись с друзьями

Замена прикуривателя на ВАЗ-2112: фото и видео снятия

По идее, заменить прикуриватель – не так просто. Нужно отключать много разъёмов. Цифры 2108-3725010 обозначают узел прикуривателя в сборе. Ясно, что его заимствовали из семейства «Восьмёрок». Мы рассмотрим, как выполнить замену прикуривателя на ВАЗ-2112, и начнём с изучения электросхемы.

Демонтаж можно выполнить, не снимая обшивку тоннеля. Смотрим видео с примером:

Схема бортсети и предохранитель прикуривателя

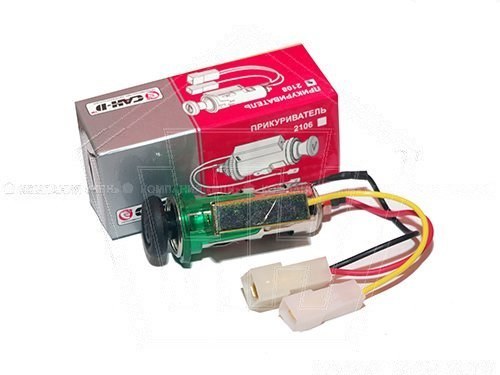

На фото показано, как выглядит узел прикуривателя 2108-3725010. Жёлтый провод – это питание подсветки, а красный и чёрный провода подключены к нагревателю.

Узел прикуривателя в сборе

Как видите, провод «массы» у обеих цепей – общий (чёрный). Наши слова поясняются схемой.

Штатный вариант электросхемы

Заметим, что за работу прикуривателя отвечают два предохранителя – F18 и F9. В цепь первого из них включена подсветка бардачка.

Если прикуриватель не работает, первым делом нужно открыть бардачок. Подсветки нет – значит, проверяем предохранитель F18. Затем ищем замыкание в цепи.

Что сделать сначала

Обязательно отключите минусовую клемму АКБ (ключ «на 10»). Затем, сняв накладку возле ног пассажира, найдите разъём с чёрным и красным проводом (см. фото). Его разъединяют, так же, как разъём с жёлтым шнуром.

Разъём нагревательного элемента

На этом все операции с электричеством можно считать завершёнными.

От лампы может идти шнур любого цвета. Найдите разъём с одной клеммой – это и есть то, что нужно.

Демонтаж на ВАЗ-2112

Прикуриватель находится рядом с пепельницей. Мы не курим, Вам не советуем, поэтому вместо пепельницы у нас «монетница»!

Корпус прикуривателя закреплён на обшивке тоннеля. Эту обшивку нужно снять. Накладка возле ног пассажира отсутствует, а теперь надо удалить такую же накладку слева (возле водителя). Также отвёрткой поддевают пластик под ручником и удаляют декоративную пластину (см. фото).

Первая операция по демонтажу

Этой же плоской отвёрткой поддевают чехол, одетый на ручку КПП. Чехол снимают.

Как снять тоннель

Отворачиваем саморез под чехлом КПП;
Эта деталь прижимает обшивку к кузову
Откручиваем два самореза с передней стороны обшивки и ещё два – с задней;
Четыре крепёжных самореза
В сумме было откручено пять саморезов. Теперь обшивку можно снять полностью.

Открепляем прикуриватель от обшивки

При замене прикуривателя на ВАЗ-2112 сам узел всегда разбирают. Нужно сделать так:

Сжать кронштейн лампы с двух сторон и полностью снять его. Затем отвёрткой прижимают защёлку гнезда, чтобы она не цеплялась за корпус световода;
Всё готово к демонтажу
Гнездо прикуривателя выдавливают наружу. Если будет меняться и световод, его можно выдавить, сжав два язычка на корпусе.
Завершающий шаг при разборке

Устанавливая новый световод, соблюдайте требование: выступ на корпусе световода должен совпасть с прорезью в обшивке. На этом – всё.

Кое-кто умудрялся выполнять демонтаж, поддев гнездо снаружи и не снимая обшивку. Похоже, для этого нужно спецоборудование.

Артикулы прикуривателя (весь узел в сборе)

2108-3725010-10 – узел в сборе;
2108-3725100-10 – гнездо прикуривателя;
2108-3725200 – подвижная часть;
10858390 – лампа 12V.

Последний штрих

Стандартный период прогрева составляет 20 секунд. Ну, или 15-25 секунд (не больше). Поэтому перед сборкой проводят регулировку:

Временно подключают АКБ;
Подают питание на разъём прикуривателя. Устанавливают подвижную часть.
Прогрев идёт с постоянной скоростью, но «автомат» можно настроить по-разному. Чтобы изменить порог срабатывания, сожмите или отогните две лапки на корпусе. Проведите тест.
Корпус гнезда прикуривателя

Подробная инструкция на видео – отключение разъёмов и демонтаж

Как снять и заменить прикуриватель на ВАЗ-2110

Прикуриватель в автомобиле – полезная вещь. Он может помочь прикурить сигарету тем, кто курит, а также в разъем от него можно подключать различные внешние системы. Но когда прикуриватель выходит из строя, а это случается по разным причинам, то его потребуется поменять. Но как это делать, знает не каждый.

Демонтаж тоннеля на ВАЗ-2110

Для снятия тоннеля потребуется:

Снять облицовки, открутив по два болта на каждой.

Крестообразной отверткой отворачиваем винты и снимаем облицовку тоннеля.
Разъединить колодки на подсветку.
С правой стороны находим и разъединяем колодки.
Снять накладку под ручником при помощи отвертки, поддев ее.
Снимаем накладку под ручником.
Снять чехол с ручки коробки передач.
Снимаем чехол, поддев его плоской отверткой в четырех местах.
Снять тоннель. Выворачиваем винт под чехлом ручки КПП. Сдвинув сиденья назад, отворачиваем винты с боков тоннеля. Сдвигаем сиденья вперед и отворачиваем ещё два винта. Вытаскиваем верхнюю часть тоннеля.

Снятие прикуривателя

Чтобы вынуть сам прикуриватель потребуется:

Вытащить прикуриватель из гнезда, сжав разъемы.
Снимаем экран лампы, сжав его лапки.
Нажать отверткой на защелку под прикуривателем. Нажимаем отверткой на защелку. Вытаскиваем прикуриватель рукой.
Снять подсветку.
Снимаем световод.

Установка прикуривателя проводится в обратном порядке.

При установке нового прикуривателя соблюдаем полярность подключения клемм.

Быстрый метод

Если смотреть на эту процедуру так, как она описана в Руководстве пользователя, то покажется работа сложной. Именно потому для многих является проблемой, как вытащить прикуриватель из гнезда без снятия самого тоннеля. Для такой манипуляции мало места и нет доступа с разных сторон к прикуривателю. Но тут есть определенные моменты, которые помогут справиться с задачей.

В гнездо прикуривателя стоит вставить палец и поддеть сам прикуриватель отверткой. Если удаться прикуриватель вынуть из гнезда, то его можно менять. Установка также проводится в обратном порядке.

Если гнездо прикуривателя болтается в отверстие, возможно получится снять его без демонтажа тоннеля.

Также при снятии тоннеля можно сделать в нем небольшое отверстие, которое поможет демонтировать прикуриватель без труда в следующий раз.

Выводы

Как видно, снять прикуриватель можно разными способами. Какому из них отдать предпочтение – решать каждому.

Видео о том, как снять прикуриватель без демонтажа тоннеля

Меняем прикуриватель ВАЗ 2110 своими руками

Причины неисправности прикуривателя и схема предохранителей

Прикуриватель автомобиля ВАЗ 2110

Прикуриватель на ВАЗ 2110 чаще всего выходит из строя, потому что его пытаются использовать не по назначению и подключают к нему сразу несколько приборов, потребляющих большой ток. Именно в этом случае может сгореть один из предохранителей, который в ВАЗ 2110 маркируется как F18.

Блок предохранителей автомобиля ВАЗ 2110

Данный предохранитель может пропускать через себя ток в 25 ампер. Если этот предел превышен — устройство перегорает. То есть, чтобы узнать, исправен ли прикуриватель, нужно первым делом заглянуть в блок предохранителей и проверить целостность F18. Есть ещё один способ проверки исправности прикуривателя. Надо попробовать включить вентилятор печки. На первый взгляд, связи между этими устройствами нет никакой. Но дело в том, что и вентилятор, и прикуриватель висят на одном предохранителе — F18. И если окажется, что не работают оба устройства, то проблема однозначно в предохранителе. А если печка работает нормально, значит, проблема не в F18, а в самом прикуривателе.

Но и в этом случае не стоит торопиться снимать это устройство. Лучше ещё раз заглянуть в предохранительный блок и проверить целостность предохранителя F6. Иногда (очень редко) прикуриватель не работает именно из-за F6, и с его заменой проблема уходит.

Необходимые для замены инструменты

Отвёртка с плоским жалом (средних размеров).
Отвёртка крестовая (средних размеров).

Как поменять своими руками: инструкция с фото

С аккумулятора автомобиля снимается минусовая клемма.
Чтобы добраться поближе к механизму, с каждой стороны приборного туннеля откручивается по 2 болта, после чего левая и правая облицовочные пластины снимаются.Демонтаж крышки приборного туннеля
Разъединяются колодки прикуривателя и подсветки (они находятся в правой половине туннеля).Разъединение колодок прикуривателя
Под рычагом ручного тормоза есть облицовочная накладка. Она тоже снимается (лучший вариант — подцепить её отвёрткой с плоским жалом и вытащить).Снятие накладки под ручником
После удаления накладки необходимо снять чехол рычага переключения передач (он тоже легко поддевается отвёрткой с плоским жалом).Снятие кожуха рычага коробки передач
Под чехлом рычага переключения скоростей есть винт, который откручивается с помощью крестовой отвёртки.
Теперь передние сидения отодвигаются назад, после чего откручиваются винты с туннеля возле рычага КПП (винтов там 2).Откручивание винтов под передними сидениями
Снимается верхняя защитная крышка туннеля.
Теперь снимается патрон прикуривателя, а вместе с ним и экран для лампочки. Экран сжимается таким образом, чтобы его лапки выдвинулись из пазов на световоде.
После этого нужно надавить на защёлку около гнезда прикуривателя. Это делается плоской отвёрткой. Защёлка после этого выдвигается и больше не удерживается световодом.
Прикуриватель (вместе с гнездом и световодом) извлекается из панели.Извлечение прикуривателя и световода
Защёлки на световоде сжимаются, и он легко отсоединяется от прикуривателя.
Затем к световоду производится подключение нового прикуривателя и сборка происходит в обратном порядке.

Как заменить устройство на ВАЗ 2110: видео

Важные моменты

Замена прикуривателя — это хорошо, однако новое устройство вряд ли прослужит долго, если автовладелец не соблюдает простое правило: не допускать превышения потребляемого тока выше 25 ампер. Как только ток превысит этот предел, всю указанную выше процедуру придётся проводить заново, потому что прикуриватель (или предохранитель) неизбежно пострадает. Чаще всего это происходит тогда, когда водитель пользуется различными тройниками, то есть подключает к гнезду прикуривателя сразу несколько устройств. Этого следует всячески избегать.
Если прикуриватель остался цел, а заменять пришлось лишь предохранитель, его обязательно нужно заменить на устройство такой же марки. В магазинах автозапчастей сегодня есть масса предохранителей от различных фирм. Несмотря на то, что их паспортные характеристики одинаковы, на практике это часто оказывается не так. А в случае с прикуривателем погрешность даже в половину ампера может быть критична, и он очень быстро выйдет из строя.

Как видно из приведённой статьи, для замены прикуривателя не надо гнать машину в автосервис и выполнить эту операцию может даже начинающий автолюбитель. Но важно помнить, что даже самый качественный прикуриватель вряд ли прослужит долго, если владелец имеет привычку подключать к нему всё и сразу. Лучший вариант здесь — точно знать, какой ток потребляет тот или иной прибор, подключаемый к прикуривателю. Это знание значительно продлит жизнь как предохранителям, так и самому устройству.

Автор: Алексей Степанов
Распечатать

2019-01-02

Несложные реставрационные работы часто выполняются автолюбителями самостоятельно. Зная, как восстановить хром на авто, можно быстро …

Прикуриватель ВАЗ 2112 (пр-во Москва) 2108-3725010 на Ваз 2112 — 291 гривен Замена и ремонт . ID 162251

Гарантировано отправим — 9 лет на рынке! • Качественно • Быстро • Надежно.

✔ Отличное предложение от магазина ТМ «Asia Centr»: Прикуриватель ВАЗ 2112 (пр-во Москва) Ваз 2112 с артикулом 2108-3725010.

⚠️ ™АЗИЯ ЦЕНТР — зарегистрированная торговая марка в Украине, что гарантирует безопасность покупки!
✔ Качественные запчасти Ваз 2112 с доставкой 1 — 2 дня в любую точку Украины.

Проверенные производители и поставщики запчастей Ваз 2112

Применяется для устранения неисправности в группе — автомобиль.
Соответствует всем требованиям производителя — Vaz.

Прикуриватель ВАЗ 2112 (пр-во Москва) по доступной цене — 291 грн. Наличие уточняйте. за 1 шт
Работаем только с проверенными поставщиками!
Вы можете на все 100% положиться на наш многолетний опыт!
Всегда поможем Вам подобрать необходимые комплектующие и предоставим бесплатную консультацию по любым вопросам подбора.

Почему стоит купить запчасть Прикуриватель ВАЗ 2112 (пр-во Москва) на Ваз 2112 с артикулом 2108-3725010 в ™Азия-Центр?

Качественная структура материала, хорошо установится и позволит легко выполнить плановое сервисное обслуживание Vaz 2112 любых годов выпуска, что гарантирует надежность и долгий срок службы.

Оригинальный код: 2108-3725010 полностью соответствует каталожному номеру производителя и применяется для технических ремонтов.
Оплата на официальные реквизиты ФЛП р/с ПАО КБ «ПриватБанк».
Обмен или возврат товара на протяжении 14 дней с момента покупки.
Очень грамотная консультация по подбору нужных позиций к Ваз 2112.

✔ Гарантируем возврат денег, если вам заказанные запчасти — Прикуриватель ВАЗ 2112 (пр-во Москва) на Ваз 2112 с артикулом 2108-3725010 окажутся не нужными в процессе ремонта.

✔ Чтобы заказать без посредников на прямую со склада в городе Киев, Запорожье или в Одессе. Просто оставьте заявку! Огромный выбор и быстрый подбор ждет вас! Возможность самовывоза в Днепре и Харькове.

✔ Не нашли нужную деталь? Аналоги ведущих мировых брендов или оригинальные запчасти ВАЗ, ЛАДА вы сможете найти и купить в нашем каталоге. Мы сделаем лучшее предложение по соотношению цены и качества!

⚡ Если у вас есть пожелания или замечания по поводу работы сайта, сообщите, пожалуйста, об этом через форму обратной связи в разделе контакты.

В связи с постоянным обновлением ассортимента и нестабильностью курса валют цены на сайте могут отличаться от указанных. Пожалуйста, уточняйте цены у менеджера во время заказа. Надеемся на ваше понимание.

Прикуриватель работает в ваз 2110. Перестал работать прикуриватель в машине. Порядок замены подсветки в прикуривателе

Когда инженеры впервые оснастили автомобиль этим устройством, они надеялись, что водители будут использовать его по прямому назначению, то есть прикуривать сигареты. Но особой популярностью устройство не стало. Многие курильщики предпочитают использовать спички или любимую зажигалку.

Дизайнеры уже начали думать о том, чтобы вообще убрать устройство.

Но вскоре зажигалка обрела вторую жизнь. Со временем каждый человек стал иметь большое количество различных электронных и электрических устройств. Естественно, электронике для работы требовалось электричество.

Из истории прикуривателя

Сегодня уже сложно вспомнить первую марку автомобиля, в штатном оснащении которой была эта опция. Есть информация, что это было в 20-х гг. Конструкция этого первого устройства была довольно примитивной. Картридж был внутри катушки. Когда его вытаскивали из гнезда, это замыкало цепь, и картридж нагревался. Уже тогда водители сталкивались с тем, что прикуриватель не работает на автомобилях после длительного или неаккуратного использования.

1924 год стал знаковым для этого небольшого, но такого полезного устройства. В этом году прикуриватель получил дизайн, который сегодня знают все. Также в этом году он был запатентован. А вот в автомобилях устройство получило свое место только в 50-х годах. Это одно из устройств, которое не испытало влияния современных технологий.

Как устроен и работает прикуриватель?

Металлический картридж с удобной ручкой в виде кнопки. В патроне установлена специальная нихромовая спираль. На приборных панелях есть специальные розетки. Если в это гнездо вставить прикуриватель и закрепить его там, то он будет подключен к электрической сети автомобиля.

Плюсовой контакт соединен с центральным контактом розетки и спирали. «Масса» подается на основание раструба.

Через нихромовую спираль проходит электричество, в результате чего она нагревается до красного цвета. В момент превышения температурной неисправности устройство отключится с помощью теплового реле. В этом случае водитель услышит специальный звуковой сигнал.

Казалось бы, почему не работает прикуриватель? Ведь его конструкция предельно понятна и проста.

Розетка защищена предохранителем на 10 А и находится в блоке предохранителей.Блок можно найти в разных местах. Это зависит от марки и модели автомобиля.

Плюсы и минусы устройства

Главный и самый «жирный» плюс в том, что к розетке можно подключить много электроники, даже мини-чайники, компрессоры и многое другое.

А минус, как думают многие, это ненадежная коммутация больших токов. Современные приборы имеют силу тока более 40 А. Здесь существует зависимость: чем больше ток в цепи, тем надежнее должны быть электрические соединения.Это одна из причин, почему не работает прикуриватель.

Здесь было бы здорово повысить надежность фиксации вилки в розетке, но стандарт для такого типа подключения не разработан. В вилке можно найти только один центральный контакт, который фиксируется пружинкой, а также две ножки, осуществляющие прижим. Зона положительного контакта может быть спрятана очень глубоко. Из-за качества наших дорог при проезде ям и неровностей может пропадать электрический контакт между вилкой и розеткой.Некоторые водители даже наблюдали искрение между контактами. Это риск короткого замыкания и даже возгорания.

Не работает прикуриватель: причины

Иногда выходит из строя этот важный и нужный прибор. Это может быть связано и с конструкцией, и с блоком предохранителей, и даже с перегоранием подсветки.

Часто прикуриватель выходит из строя именно из-за предохранителя. Причина этого в электроприборах, которые подключаются к розетке. Дело здесь в том, что это гнездо не было рассчитано на длительное использование.Инженеры создали устройство для выдачи кратковременного питания.

Часто не работает прикуриватель из-за того, что к нему были подключены переносные компрессоры. Это приводит к нагреву проводки. К поломке также приводят несколько маломощных устройств, подключенных к одной розетке.

Еще можно выделить механическую причину. Это рыхлые и раскидистые усики в гнезде. Они просто перестают держать вилку. В этом случае ремонт очень прост.

Прикуриватель ВАЗ

Владельцы этих автомобилей часто сталкиваются с подобной ситуацией.Чтобы не нарваться на эту беду, не стоит питать компрессоры от прикуривателя. Также не рекомендуется ставить в розетку устройства, не соответствующие стандарту разъема. Кроме того, если не работает прикуриватель на ВАЗе, то следует проверить, не вставлял ли кто в розетку какой-либо железный предмет. Не используйте с этой универсальной розеткой устройства, оснащенные металлическими кольцами. Они часто вылетают из своих мест. Это может привести к короткому замыканию.

Ремонт прикуривателя ВАЗ

В первую очередь, если не работает прикуриватель, проверьте блок предохранителей.

Если вы нашли сгоревший, вы должны заменить его. Однако иногда даже после этой процедуры напряжение может не появиться. Что делать? Разобрать гнездо.

Как проверить напряжение?

Нужно полностью снять прикуриватель. Вставьте обычную лампочку в заднюю часть патрона и включите зажигание. Лампа горит? Можно приступать к разборке — причина в гнезде.

Как разобрать прикуриватель на ВАЗ?

Прежде чем открутить гайку сзади и приступить к полной разборке, запомните, а лучше сфотографируйте положение контактов.Это значительно облегчит возможные трудности при сборке.

А теперь можно переходить к полной разборке устройства. Вам нужно будет открутить гайку, затем отогнуть металлические части от пластиковых. Далее – отсоединяем металлические детали. Вы обязательно увидите пластину из слюды. Это полупроводник. Его необходимо удалить.

Тогда приступайте к сборке. Напильник поможет вам удалить лишний металл, мешающий надежно установить прикуриватель на свое место.

Если из этого ничего не вышло, то можно попробовать проверить провода на целостность. Не поленитесь снова разобрать гнездо, возможно, вы где-то что-то упустили. Также не забывайте, что при замене элемента нужно снять «минус» аккумулятора.

«Форд Фокус»

Не только в автомобилях от ВАЗ, но и в таких иномарках как Форд можно наблюдать неработающий прикуриватель. Чаще всего в сети перегорает предохранитель. Он имеет маркировку F109 и окрашен в желтый цвет.Рассчитан на ток до 20 А.

Прикуриватель Форд Фокус не работает чаще всего из-за короткого замыкания в розетке или из-за потребителей, рассчитанных на ток, значительно превышающий допустимый.

Короткие замыкания случаются потому, что большинство водителей не знают и никогда не задумываются о том, что в мире не существует стандартов геометрических размеров гнезд. Производители зарядных устройств и всего, что вставляется в розетку, делают вилки разной длины и диаметра.

Перед тем, как вставлять что-либо в розетку, убедитесь, что разъем подходит идеально. Чуть меньший диаметр — риск получить короткое замыкание.

Как заменить предохранитель в автомобиле Форд?

Если не работает прикуриватель Ford, и вы решили заменить предохранитель, то сядьте на пассажирское сиденье и снимите защитную полку. Он расположен под перчаточным ящиком. Поверните защелки и потяните блок вниз. В левом ряду вы увидите нужный вам предохранитель.

Он второй снизу. Будет лучше, если ты найдешь чертеж своего Форда. Да, достать предохранитель вручную непросто, поэтому приготовьте круглогубцы.

Как заменить прикуриватель?

Для замены необходимо снять правую крышку туннеля. У подножия пассажирского сиденья нужно снять защелку и открутить винт. Затем снимите колпачок. Вы увидите дыру. Засуньте туда руку и отсоедините провода от розетки.Их всего три.

Теперь осталось только вытащить стекло из посадочного места.

Если не получилось вытащить стекло просто так, то есть вариант сломать пластик каким-нибудь инструментом, и при этом достать стекло по частям.

«Тойота»

В том случае, если прикуриватель Toyota не работает, нужно начать с проверки предохранителей. Автолюбители утверждают, что в инструкции к этой марке автомобиля о них ничего не указано.

В большинстве моделей необходимый блок предохранителей находится под рулевой колонкой.

На некоторых моделях — под бардачком. Предохранитель рассчитан на 15 А. Многие пытаются установить предохранители на 20 А и сталкиваются с тем, что система не работает.

Также многие владельцы меняют стекло целиком. Стекло имеет алюминиевую вставку. Она часто выгорает.

Если ничего не работает

Бывает и так, что не работает прикуриватель и радио, в этом случае рекомендуется проверить монтажный блок.Внимательно проверьте все предохранители. Если ничего не найдете, то внимательно проверьте и реле. Часто виноват кислый контакт. После промывки или пайки монтажного блока все становится на свои места.

Современные автомобили оснащены одним или несколькими разъемами. Однако они уже давно используются для других целей. Автовладельцы подключают в гнездо прикуривателя автомобиля дополнительные устройства. Среди самых распространенных:

вентилятор;
портативный электрический компрессор, накачивающий автомобильные шины;
;
;
зарядное устройство для электронной техники(телефон,планшет,ноутбук).

Поэтому, если прикуриватель перестанет работать, это чревато неудобствами и неприятностями. Информацию о том, почему не работает прикуриватель на модели ВАЗ 2112, как выявить причину неисправности и провести ремонт, можно найти в статье.

Что такое прикуриватель и как он работает

Устройство на ВАЗ 2112 имеет простую конструкцию. Прикуриватель состоит из двух частей — металлической трубки, внутри которой находится нихромовая спираль, и посадочного места под нее (гнезда).К нижней части подключается плюс, а к корпусу автомобиля или массе подключается корпус.

При нажатии на вставку прикуриватель начинает работать: контакты замыкаются, а катушка нагревается. Когда температура достигает своего максимального значения, срабатывает тепловое реле и устройство фиксируется в исходном положении.

Стоит ли покупать штатную прикуриватель?

Сошедшие с конвейера модели ВАЗ 2112 оснащены длинными приборами старого образца.Их недостаток в том, что они не обеспечивают надежной фиксации подключаемых устройств, которые разработаны по европейским стандартам. В результате прикуриватели иногда замыкаются и отказываются корректно работать.

Многие владельцы решают заменить аппарат на аппарат 2112 нового типа (см. фото). Стоимость такой зажигалки колеблется от 600 до 1,5 тысяч рублей. Слишком низкая цена говорит о некачественных материалах, используемых при изготовлении детали. Поэтому такие элементы следует выбрасывать, они быстро разрушатся.

Причины, по которым не работает прикуриватель

Существует несколько ситуаций, когда устройство может выйти из строя. Самые распространенные причины, почему не работает прикуриватель ВАЗ 2112:

короткое замыкание;
обрыв проводки прикуривателя;
перегорел предохранитель;
слабый контакт;
неисправна спираль;
перегорела лампочка.

Каждая ситуация сбоя подробно описана ниже.

Горящие предохранители на прикуривателе

Если перестало работать устройство на ВАЗ 2112, то возможной причиной неисправности стал сгоревший защитный элемент.Автомобильная цепь в этой области защищена предохранителем на 25 ампер. Это означает, что к гнезду прикуривателя нельзя подключать устройства суммарной мощностью более 300 Вт (12 вольт * 25 ампер = 300 Вт).

В противном случае защитный элемент сгорит. Намек на то, что «сдался» именно предохранитель, — выход из строя вентилятора отопителя. Если он не работает, его следует заменить. Расположение монтажного блока — слева от рулевой колонки, за декоративными накладками.

Элемент с индексом F-18 подлежит замене. Номинал предохранителя 25 ампер. Запрещается устанавливать детали, рассчитанные на большой ток. Это может привести к короткому замыканию, повреждению кабелей или возгоранию.

Обрыв или короткое замыкание проводки

Нужно проверить, где находится предохранитель прикуривателя ВАЗ 2110. Если он цел, но часто подгорает, то следует проверить тросы на исправность. Из-за несоответствия номинала защитного элемента или подключения слишком мощных устройств возможно перегорание проводов, что вызывает короткое замыкание или поломку прикуривателя.

Для диагностики понадобится мультитестер, которым нужно прозвонить все подходящие к элементу провода, выяснив их состояние.

Дело в контактах или спиралях накаливания

Со временем или от интенсивной эксплуатации может нарушиться связь внутри устройства на ВАЗ 2112. Неправильное подключение устройств приводит к расшатыванию розетки и плохому контакту. Лечится это подгибанием металлических усиков на патроне, пайкой.

С возрастом на прикуривателе появляются окислы или ржавчина, что отрицательно сказывается на его работе.Исправить ситуацию можно обработав места контакта напильником. Необходимо их очистить и удалить все следы коррозии. Еще одна неисправность – перегоревшая нихромовая спираль. Здесь рекомендуется замена.

лампа подсветки

Вокруг самой розетки расположен специальный световой элемент, позволяющий найти устройство в темное время суток. Подсветка может перестать гореть из-за обрыва нити накала. В этом случае необходимо демонтировать прикуриватель, извлечь неисправный элемент и заменить его новой лампочкой.

Диагностика проблем с прикуривателем

При возникновении неисправности следует провести осмотр устройства для выяснения причины поломки.

Включите вентилятор отопителя. Если не работает, то предохранитель прикуривателя ВАЗ 2111, расположенный в монтажном блоке.
Осматриваем контакты на самом устройстве и его гнезде. При наличии окислов или ржавчины удаляем их напильником.
Визуально осмотрите кабели, идущие к устройству, на наличие обрывов или обрывов.Прозваниваем провода с помощью мультитестера. Включаем его на сопротивление, а затем проверяем каждый из трех кабелей, идущих к устройству.

Выяснив неисправность, можно приступать к ремонту устройства.

Схема подключения прикуривателя ВАЗ 2110

Прежде чем вмешиваться в схему, следует разобраться с распиновкой. К устройству подходят три провода.

Красный – плюсовой контакт, отвечающий за нагрев катушки. Питание осуществляется от аккумулятора через предохранитель с индексом F18 (общий для моделей 2110, 2111, 2112).
Желтый — подсветка, плюсовой контакт.
Черный — постоянный минусовой провод. Масса прикреплена к корпусу устройства одним концом, а к кузову автомобиля — другим.

Заглушка прикуривателя ВАЗ 2110

Если устройство вышло из строя, то следует искать причины поломки. Обнаружить, что по цепи гуляет короткое замыкание, достаточно легко.

Поверните ключ в замке зажигания, чтобы выключить его.
Замеряем напряжение на выключенном аккумуляторе.
Включите зажигание и снова измерьте напряжение. Если индикатор просел более чем на 0,5 вольта, то где-то пробой.

Чтобы узнать место обрыва, следует вооружиться тестером и прозвонить все провода на целостность. Можно предварительно визуально осмотреть тросы — не должно быть ни заломов, ни разрывов. Дополнительно необходимо проверить герметичность фиксации картриджа в металлической втулке. Болтающееся устройство также может привести к короткому замыканию.

Схема автомобильного прикуривателя ВАЗ 2112

Распиновка данной модели технологически практически такая же, как описанная в предыдущем разделе. Схема подключения прикуривателя на автомобиле ВАЗ 2112 идентична 2110-му. Видео ниже дает подробную инструкцию.

Снятие и замена прикуривателя

Перед ремонтом нужно будет запастись нужным инструментом. Требуется:

Крестовая и стандартная отвертки;
защитные перчатки.

Для устранения поломок пригодится:

мультитестер;
с припоем;
трубки термоусадочные, изолента;
кусачки;
.

Процедура.

Откройте капот, снимите минусовую клемму с аккумулятора. Также можно вынуть предохранитель из монтажного блока, отвечающего за прикуриватель ВАЗ 2110.
Откручиваем четыре крепления крышки тоннеля, снимаем обе части облицовки.
Отсоедините трехштырьковый штекер, идущий к прикуривателю автомобиля.
Демонтируем накладку под рычаг ручного тормоза.
Снимите кожух рычага переключения передач.
Сдвигаем сиденья назад, после чего откручиваем три крепления верхней части тоннеля и снимаем его.
Вытащите картридж.
Плоской отверткой подденьте защелку прикуривателя так, чтобы она вышла из посадочного места.
Демонтируем гнездо из вагонки для последующего ремонта.

Вынимаем металлическую трубку.
С помощью отвертки или пинцета прижимаем контакты, расположенные внутри.
Вынимаем картридж, отсоединяем от него чип.
Осторожно вытащите фильтр.

Любой автомобильный прикуриватель, в том числе и ВАЗ-2110, изначально предназначен только для использования по прямому назначению. Однако со временем стали появляться «нужные» автомобильные гаджеты, которые нужно было куда-то подключать. Поскольку на заводе не была предусмотрена установка 12-вольтовой розетки в автомобиле, прикуриватель служит источником питания для пылесосов, холодильников, телевизоров, видеорегистраторов, компрессоров и зарядных устройств для телефонов.Это не приносит ему пользы, и довольно часто он в лучшем случае терпит неудачу.

В худшем случае оставленный без присмотра подключенный гаджет может привести к пожару.

Схема прикуривателя на ВАЗ-2110

Схема подключения прикуривателя.

Приступая к поиску какой-либо неисправности, для начала необходимо разобраться в принципе работы и устройстве механизма или схемы. С прикуривателем все относительно просто. Смотрим схему подключения устройства и ищем слабое звено.

Поиск поломки

В любом случае поломка может быть как механической, так и электрической природы.

Механические повреждения гнезда прикуривателя встречаются довольно редко, хотя его можно испортить некачественной или неправильно подобранной вилкой. Исходя из приведенной выше схемы, прикуриватель стандартно подключается к одному силовому выходу монтажного блока с лампой освещения вещевого ящика.

Это первая подсказка — если не работает прикуриватель, но горит лампа бардачка, то дело либо в самом механизме прикуривателя ( спираль, контакты, резистор ), либо в обрыве провода на участке от клеммы питания до клеммы 25 монтажного блока.

Автоматические выключатели

Предохранитель прикуривателя 25А, отмечен стрелкой

Однако в первую очередь подозреваются предохранители. Если прикуриватель не прогревается в течение 20 секунд и не загорается лампа бардачка, то скорее всего перегорел предохранитель F18 номинал 25А . Он расположен в монтажном блоке слева от водителя.

Имеется еще один предохранитель 15 А , который подключается к цепи прикуривателя.На него посажена розетка и она тоже может быть причиной неисправности. Этот предохранитель имеет маркировку F6. В некоторых модификациях ВАЗ-2110 в зависимости от года выпуска и прикуриватель, и двигатель отопителя ставятся на одну цепь предохранителя Ф18.

Поэтому проверить целостность предохранителя в этих случаях тоже несложно — мотор не крутится, значит предохранитель перегорел.

Почему горят предохранители

Каждый потребитель электроэнергии на борту автомобиля рассчитан на определенную мощность и определенный ток потребления, измеряемый в амперах .Если включить видеорегистратор, навигатор через разветвитель в прикуриватель, зарядить телефон, то неудивительно, что предохранитель просто не выдерживает. Спасая нашу проводку от перегрева и короткого замыкания, она плавится, размыкая цепь.

Именно поэтому важно учитывать ток потребления дополнительных устройств. — компрессор, холодильник и прочие архитектурные изыски. На корпусе устройства обязательно указывается как мощность, так и потребляемый им ток.Крайне нежелательно включать в цепь прикуривателя мощные устройства, а также использовать разветвители и вилки сомнительного качества.

В результате это может привести к возгоранию проводки.

Оплавленные провода прикуривателя.

Недаром во многих импортных автомобилях производитель полностью отказался от прикуривателя, а вместо него устанавливает 12-вольтовые розетки в передней части салона (как это сделано в том же Ford Focus второго поколения).

Проверка проводки

Если предохранитель цел и невредим и никаких пылесосов в прикуривателе мы не включали, скорее всего дело в контактах или в проводке.

Для проверки проводки питания прикуривателя нам необходимо снять центральную консоль, открутив несколько саморезов. Чаще всего пропадает контакт в контактных фишках, которые находятся слева от пассажира за крышкой консоли:

Проверка прикуривателя

Напоследок осматриваем саму зажигалку.

Ломается редко, но если и будет, то разбирать не будем, не царское это дело. Покупаем новый.

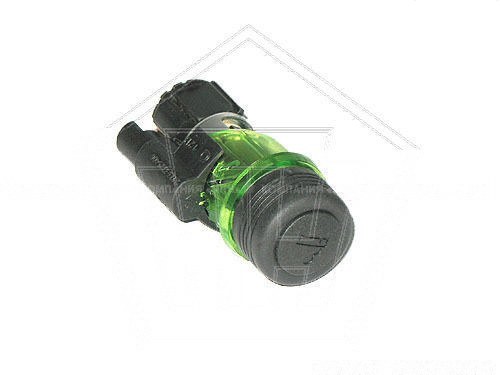

Новый прикуриватель в сборе.

Его цена около 400-500 рублей , каталожный номер 2123-3725010 или 2123-3725/111.3725 , производитель обычно SOTE.

Удачи в поисках и стабильной работы электрооборудования!

Видео о неисправностях прикуривателя

В последние годы автомобильный прикуриватель стал многофункциональным устройством.Если раньше он использовался только по прямому назначению, то теперь к нему подключаются различные устройства для зарядки и работы. электронные устройства. Поэтому выход из строя прикуривателя может доставить массу неудобств современному автовладельцу.

Устройство и назначение прикуривателя ВАЗ 2107

За последние годы функции прикуривателя заметно расширились. Поэтому владелец 2107 должен знать алгоритм диагностики ее неисправности и ремонта.

Основные функции и принцип работы прикуривателя

Прикуриватель современного автомобиля представляет собой многофункциональное устройство. Помимо использования по назначению, к его розетке подключаются:

телефон, смартфон или планшет для зарядки;
видеорегистратор;
навигатор;
вентилятор;
компрессор для накачки шин.

Прикуриватель состоит из гнезда (гнезда) и головки (патрона).

Картридж представляет собой металлический корпус с пластиковой ручкой в виде кнопки. В центре гнезда находится металлический стержень, выполняющий роль положительного контакта. Минусовым контактом в прикуривателе является корпус. Для предотвращения короткого замыкания корпус и стержень отделены друг от друга слоем изолятора. Контакты соединены нихромовой спиралью, которая является нагревательным элементом и находится внутри картриджа. При подаче тока на катушку она нагревается до высокой температуры.Когда температура достигает определенного значения, срабатывает тепловое реле и прекращается подача тока.

Прикуриватель расположен на панели приборов в удобном для водителя месте. Гнездо выполнено в виде продолговатого металлического корпуса, выполняющего роль массы. Центральный контакт подключен к положительному выводу аккумулятора. Кроме того, в корпус прикуривателя встроена подсветка, которая включается вместе с внешним освещением.

Для включения режима нагрева необходимо нажать на картридж и зафиксировать его в нажатом состоянии.Патрон удерживается биметаллическими пластинами. При нажатии положительный и отрицательный контакты розетки соединяются с соответствующими контактами розетки. В результате начинается нагрев спирали, длящийся 15–20 секунд до достижения нужной температуры. После этого биметаллические пластины расходятся, освобождая патрон, который за счет внутренней пружины возвращается в исходное положение.

Причины неисправностей прикуривателя ВАЗ 2107

Часто выходит из строя прикуриватель ВАЗ 2107.Это происходит по разным причинам.

Перегорел предохранитель

При использовании прикуривателя в качестве розетки для питания нескольких мощных устройств через разветвитель может перегореть предохранитель прикуривателя, рассчитанный на максимальный ток 10 А. Из-за особенностей схемы подключения электрооборудования ВАЗ 2107 вместе с прикуривателем перестанут работать часы и магнитола.

Ненадежный контакт

Иногда контакты или разъемы прикуривателя окисляются, и устройство перестает работать.В такой ситуации их необходимо очистить, предварительно отсоединив минусовую клемму от аккумулятора. Последнее исключит возможность короткого замыкания. Кроме того, часто разъем устройства, подключенного к прикуривателю, не плотно входит в гнездо. Такой ненадежный контакт может привести к короткому замыканию, оплавлению контактов и выходу из строя прикуривателя. Контакты также могут оплавиться при установке предохранителя большего размера (например, 15 А). В таких случаях можно попробовать почистить и перепаять контакты.Если это не приведет к положительному результату, прикуриватель потребуется заменить на новый. Стоимость нового устройства на ВАЗ 2107 около 150 рублей.

Перегорел элемент накаливания

Иногда перегорает катушка прикуривателя. В этом случае устройство заменяют новым.

Обрыв электропроводки

Прикуриватель может перестать работать из-за защемления или перетирания проводов с последующим обрывом контактов.Диагностировать данную ситуацию можно с помощью мультиметра, прозвонив проводку цепи подключения прикуривателя.

После обнаружения поврежденного участка проводки заменяется новым. Особое внимание при этом следует обратить на целостность изоляции проводов – это сведет вероятность короткого замыкания и возгорания к минимуму.

Видео: основные неисправности прикуривателя ваз 2107

схема подключения прикуривателя ваз 2107

К прикуривателю ваз 2107 подключаются три провода:

красный провод идет на плюс аккумулятора и подает напряжение к часам;
желтый провод идет на плюс аккумулятора и подает напряжение на лампочку подсветки;
черный провод отвечает за заземление.

Помимо самого прикуривателя, схема его подключения включает предохранитель с маркировкой F6, установленный в монтажном блоке.

Замена прикуривателя ВАЗ 2107

Для замены прикуривателя ВАЗ 2107 потребуются:

Набор отверток;
плоскогубцы;
небольшие щипцы или пинцеты;
паяльник и расходные материалы для пайки;
переносная лампа или фонарик;
изоляционная лента;
хлопчатобумажные перчатки;
новый прикуриватель.

Эти приспособления используются для замены прикуривателя на всех классических моделях ВАЗ.

Порядок работы

Замена прикуривателя на ВАЗ 2107 осуществляется следующим образом:

Снять минусовую клемму с аккумулятора.
Для удобства отодвиньте сиденье водителя назад.
Извлеките патрон прикуривателя из гнезда.
Аккуратно подденьте дополнительную панель С правой стороны. Освободив защелки из пазов, снимаем эту панель вместе со всеми устройствами.
Отсоедините провода питания от прикуривателя.
Ослабьте крепежную гайку на прикуривателе.
Снимите корпус прикуривателя вместе с подсветкой.
Вытяните гнездо прикуривателя.
Установите новый прикуриватель в обратном порядке.

Видео: замена прикуривателя ВАЗ 2106

Выбор прикуривателя на ВАЗ 2107

Владельцы ВАЗ 2107 иногда меняют штатный прикуриватель.Причины замены:

постоянное ослабление гайки крепления;
желание установить более привлекательное устройство;
невозможность подключения нескольких устройств одновременно.

Чаще всего монтируют прикуриватель от ВАЗ 2114/15 — так называемый европрикуриватель, который несколько короче штатного. Установить его на ВАЗ 2107 достаточно просто. После демонтажа штатного прикуривателя нужно лишь немного увеличить отверстие, в котором он крепился.

Для расширения отверстия можно использовать наждачную бумагу или круглый напильник.

Устройство устанавливается в следующем порядке:

Установлен светодиод.
Гнездо прикуривателя фиксированное.
Электропроводка подключена.

Таким образом, любые неисправности прикуривателя ВАЗ 2107 можно устранить самостоятельно. Для этого потребуется лишь минимальный набор слесарных инструментов и следование инструкциям специалистов. Установка нового прикуривателя также не доставит особых хлопот владельцу ВАЗ 2107.

Схема подключения прикуривателя на ВАЗ 2110. Видео «Наглядная инструкция по замене устройства». Как подключить устройство к прикуривателю без вилки

16.

06.2019

Пожалуй, трудно найти машину, в которой нет прикуривателя. До появления множества гаджетов и устройств, которые можно подключить через это устройство, оно использовалось по прямому назначению.То есть это позволяло курильщикам прикуривать сигареты от раскаленного металлического элемента.

Как он работает?

Прикуриватель подключается к аккумулятору посредством монтажного блока. При включении прикуривателя через него протекает сильный ток.

Собственно этот ток нагревает элемент, либо позволяет подключить энергозависимое устройство. Многие автолюбители используют этот разъем для зарядки мобильного телефона, подключая навигатор, планшет.

Но чаще всего прикуриватель используется для подключения переносной электронасоса.Он позволяет накачать колеса без физических усилий в дороге, когда рядом нет обычной бытовой розетки.

По мере использования и подключения всевозможных гаджетов, в результате может перестать работать прикуриватель. Причиной этого часто является неисправный предохранитель.

К руководству по эксплуатации ВАЗ 2110 прилагается электрическая схема. На ней этот самый предохранитель помечен маркировкой F18. Вы найдете его в монтажном блоке слева от руля на передней панели.Обратите внимание, что через этот предохранитель не должен проходить ток силой более 25 Ампер.

Поиск поломок

Самый простой способ решить проблему неисправного прикуривателя — вернуть автомобиль в ремонт на СТО. Обслуживание . Но стоит ли его делать, если сама работа не сложная, а стоимость услуг мастеров может быть значительной?

Иногда лучше все сделать самому.

Причина поломки	Ваши действия
Перегорел предохранитель прикуривателя	Требуется замена элемента
Лампа подсветки вышла из строя	Необходимо заменить устройство
Повреждена проводка	Проводится проверка, меняются перегоревшие, оборванные или окисленные провода
Не работает сам прикуриватель	Устройство ремонту не подлежит, поэтому его придется менять.

Теперь рассмотрим каждую из представленных поломок и возможность замены элементов более подробно.

Замена предохранителя

Проверить предохранитель достаточно просто. Для этого нужно включить вентилятор отопительного оборудования. Если не работает, то и прикуриватель не работает. Это связано с тем, что оба устройства подключены к одному и тому же предохранителю.

Замена элемента производится следующим образом:

Снимите крышку монтажного блока.Для этого просто нажмите пальцами на специальную защелку;
Удалите перегоревший предохранитель пинцетом;
Таким же образом замените новый элемент. Убедитесь, что вы купили правильную деталь, соответствующую характеристикам вашего ВАЗ 2110.

Электропроводка

При работающем вентиляторе видно, что предохранитель тоже цел. Поэтому его не нужно заменять.

Вместо этого ищите причину проблемы в проводке, которая соединяет монтажный блок с вашим прикуривателем.

При проверке электрической цепи обязательно надевайте защитные резиновые перчатки, так как при диагностике может потребоваться использование металлических инструментов.

Лампа

Прикуриватель на ВАЗ 2110

— это тоже не редкая проблема неисправности устройства. Для его замены не нужно обладать особыми навыками. Просто соблюдайте строгую последовательность операций, для наглядности можете посмотреть обучающее видео.

Отсоедините отрицательную клемму от аккумулятора, расположенного в моторном отсеке вашего автомобиля.
Снимите облицовку.
Сожмите светозащитный экран так, чтобы выступы вышли из паза.
Теперь элемент немного разжимаем, тем самым извлекая его вместе с картриджем.
Лампа поворачивается на 90 градусов, а затем вынимается из патрона.
Вооружитесь новой лампой, вставьте ее в патрон и следуйте процедуре сборки. Полностью соблюдается обратная последовательность демонтажа.
Для замены лампочки подсветки в прикуривателе ВАЗ 2110 необходимо использовать приборы А 12-4.

Замена прикуривателя

Если все предыдущие меры по устранению неисправности не дали положительного результата, не остается ничего другого, как полностью снять и заменить старый прикуриватель на новый.

Отсоедините отрицательную клемму от аккумуляторной батареи.
Снимите облицовку.
Извлеките картридж.
В обшивке выполнен проем, через который выводится колодка с проводами.
Сожмите экран так, чтобы выступы вышли из отверстий световода. Отсоедините элемент.
Теперь необходимо отключить устройство от соединения с оптоволокном. Для этого нужно просто нажать на защелки розетки.
Далее извлекаем гнездо, выталкивая его из облицовки тоннеля пола. Это удалит устройство.
Следующим шагом является удаление сокета. Для этого его проводят через отверстие с блоком проводов.
В нормальном состоянии спираль должна прогреваться 20 секунд. После этого она щелкает и картридж возвращается на место. Если этот процесс занимает больше или меньше времени, обязательно отрегулируйте прикуриватель.
Регулировка довольно проста. Просто нужно больше согнуть или разогнуть контакты.
Теперь световод можно снять с облицовки.
Вам просто нужно выполнить процедуру повторной сборки, на этот раз используя новую прикуриватель. Вы уже знаете, как его удалить, так что проблем с повторной установкой возникнуть не должно.

Процедура замены не занимает много времени, не требует больших усилий. Все это можно легко сделать своими руками, если знать схему подключения, расположение монтажного блока и элементарные меры предосторожности при работе с электроприборами.

Дополнительный прикуриватель

Многие современные автомобилисты стремятся усовершенствовать собственный автомобиль, сделать его более функциональным, многозадачным.

Требуется подключение дополнительного энергозависимого оборудования.Он питается от окурка, поэтому многие решают модифицировать этот агрегат.

Гораздо лучше подключить второе устройство. Тут можно действовать двумя способами:

Подключить евросигарету параллельно заводской;
Подключается напрямую от аккумулятора с помощью отдельного провода и предохранителя на 15 А.

Выбор за вами. Отметим только, что даже если у вас два устройства, замена все равно выполняется по вышеописанному алгоритму.

Автомобильный прикуриватель , пожалуй, есть в каждом без исключения автомобиле, и если раньше он был нужен только курильщикам, то сегодня прикуриватель — это еще и розетка для зарядки мобильных телефонов, питание для навигатора, видеорегистратора, FM модулятора, автомобильного компрессора, холодильник и другая электроника.

Как вы понимаете, современному автомобилисту просто нереально жить без такой полезной с любой стороны вещи, поэтому неудивительно, что в интернете вопрос как снять прикуриватель или как заменить прикуриватель так популярен.

Сегодня постараюсь ответить на ваши вопросы, расскажу про как проверить прикуриватель в случае если он не работает, а так же как снять и заменить прикуриватель в домашних условиях.

Прикуриватель умирает чаще всего у тех, кто использует его не по назначению, то есть не прикуривает, а подключает к нему кучу различных устройств, перечисленных выше, которые потребляют много тока.Электрическая схема прикуривателя довольно проста и примитивна, прикуриватель подключается напрямую через монтажный блок. Организован он так из-за того, что при включении прикуривателя потребляет много тока. Аналогичная картина и с, как вы понимаете, он тоже питается напрямую от аккумулятора по той же причине.

Как проверить прикуриватель?

При выходе из строя прикуривателя принято в первую очередь проверять предохранитель, он находится в блоке предохранителей и помечен надписью F18 или соответствующей пиктограммой.Максимально допустимый ток, который может пропустить через себя предохранитель, составляет 25 ампер не более.

Проверить прикуриватель тоже можно попробовать включить. Вы спросите, а где связь? Отвечаю — дело в том, что вентилятор и прикуриватель «висят» на одном предохранителе, поэтому если, то и вентилятор работать не будет. Если ваш вентилятор исправен, то предохранитель F18 тут совершенно ни при чем, а неисправность скорее всего кроется в проводке, которая идет от блока предохранителей к прикуривателю.Однако перед тем, как приступить к снятию прикуривателя, советую проверить предохранитель F6, в редких случаях этот предохранитель может влиять на работу прикуривателя. Если он сгорит, прикуриватель может перестать работать.

Как снять прикуриватель ВАЗ 2110? Замена прикуривателя на ваз 2110 в домашних условиях

Сначала отключаем минус от аккумулятора.
Далее снимаем облицовку тоннеля пола в салоне, для этого используем отвертку, с ее помощью поочередно откручиваем все болты крепления сначала справа, а потом слева.
После того, как у вас появится свободный доступ к прикуривателю, извлеките его патрон, и через отверстие в накладке с помощью отвертки протолкните разъемы с проводами прикуривателя и подсветки.
Далее вынимаем экран лампочки, аккуратно сдавливаем края и вынимаем, при этом наблюдая, чтобы все фиксаторы лампочки вышли из посадочных пазов.
С помощью отвертки нужно нажать на защелку прикуривателя, затем снять его с крючка со светодиодом.И только теперь можно смело вытаскивать гнездо прикуривателя из накладки.
Затем осуществляем ремонт прикуривателя или его полную замену.
После замены проверьте его работу. Вы должны понимать, что в случае с нагретой спиралью прикуривателя она должна нагреться примерно за 20-25 секунд, затем должен произойти автоматический отскок с характерным щелчком, после чего можно прикуривать. Если этого не происходит, требуется регулировка.Прикуриватель регулируется подгибанием или разгибанием контактов на корпусе прикуривателя.

Сегодня прикуриватель является неотъемлемой частью каждого автомобиля, где прикуриватель ВАЗ 2110 не станет исключением. В прошлом веке он требовался лишь как очевидный способ прикурить сигарету и использовался по большей части курильщиками, но те времена канули в лету. В наше время это отличный способ подзарядить телефон или подключить навигатор, а потом и целый видеорегистратор и другое электрооборудование вместо использования прикуривателя ВАЗ 2110 по прямому назначению.

Диагностика устройства

Как бы иронично это не звучало, но в большинстве своем прикуриватель ваз 2110 выходит из строя из-за эксплуатации не по прямому назначению, в частности автовладельцы начинают подключать разного рода электронику, которая в свою очередь потребляет большие объемы электрического тока. Любой электрик скажет, что как бы это не звучало, но на самом деле электрическая схема довольно проста и прикуриватель ваз 2112 не требует особых навыков.

Казалось бы, может мешать подключить аккумулятор с помощью монтажного блока.Все бы ничего, но загвоздка в том, что опять получаем большие затраты текущей энергии. Картинка, может напомнить автомобильный стартер ВАЗ 2112 или 2110, где питание аналогично поступает напрямую от аккумулятора.

Шаг первый. Если устройство не работает в модели 2112 или 2110, то лучше начать с диагностики предохранителя; в некоторых случаях этот механизм отвечает за безопасность и безопасную работу продукта. Предохранитель находится внутри блока среди своих «собратьев» предохранителей с обозначающей маркировкой или также имеется пиктограмма с надписью — «F18».

Согласно сертификату производителя предохранителей максимальная сила тока не должна достигать 20-25 ампер для вставок данного типа. Если их было больше, придется искать замену.

Шаг второй. Есть простой метод проверки, который потребует включения вентилятора печки (отопителя). Наверняка ценители зададут себе вопрос типа: «Почему?». Все просто, в отечественных автомобилях, как ни крути, а по штатной схеме вентилятор отопителя и прикуриватель подключены к одному и тому же предохранителю, и если вина целиком на предохранителе, то вентилятор работать не будет.

Если все наоборот и вентилятор крутится исправно, то предохранитель отваливается и нужно внимательно перебирать проводку в блоке предохранителей. Но, чтобы не спешить, следует также посмотреть еще один предохранитель, о котором владельцы либо забывают, либо вообще о нем не знают – это «F6». Часто при выходе из строя прикуривателя виновата именно эта вставка.

Ремонт прикуривателя ВАЗ 2110

После подготовки всего набора инструментов можно приступать:

Отсоединяем минусовую клемму от блока аккумуляторов, то же самое касается где предстоит ремонт прикуривателя ВАЗ 2110;
— с помощью отвертки снимите покрытие поверхности пола, перекрывающее место проводки, и открутите крепления сначала справа, затем слева;
— как только появился свободный горизонт к месту прикуривателя, сразу же вынимаем оттуда патрон с помощью той же отвертки, проталкиваем проводку, светодиодную лампу подсветки прикуривателя;
— затем, снимаем и аккуратно сжимаем края экрана лампочки, поочередно обращая внимание на то, чтобы каждый до единого фиксатор от лампочки вышел из своих пазов;

— снова берем отвертку и слегка нажимаем на защелку крепления, которая крепит прикуриватель, и снимаем его с крючка светодиода. Ну а теперь осталось только выдернуть гнездо устройства;
— теперь необходимо провести ремонтные работы и починить прикуриватель или поменять его на новый прибор;
— после всех выполненных работ необходимо учитывать, что максимальный нагрев устройства для использования катушки не должен превышать 20-25 секунд, после чего должен раздаться характерный звук щелчка и только после этого можно включать прикуриватель использовал. Если щелчка не было, отрегулируйте прикуриватель, подогнув или подогнув контакты на поверхности устройства.

Если гнездо прикуривателя в вашем автомобиле не работает, вам необходимо его заменить. В автомобиле ВАЗ 2110 замена прикуривателя не слишком кропотливая работа.
Но перед этим его надо будет протестировать, то есть проверить, точно ли он не работает. Замена прикуривателя на ВАЗ 2110 легко выполняется своими руками.

Проверить и заменить

Простая проверка:

Включите зажигание.
Вставьте прикуриватель в гнездо.
Подождите 10-15 секунд.
Выньте его.

Примечание: если за это время он не нагрелся, то он действительно не работает.

Конечно, можно обратиться в автосалон, где его заменит квалифицированный автомобильный специалист, но можно и самому заменить и установить, чтобы сэкономить.
Инструкция по замене:

Для начала нужно найти предохранитель (см.), предохраняющий прикуриватель от самовозгорания.Чтобы легко снять его, необходимо разорвать цепочку.

Примечание. Извлечение предохранителя важно, так как запутывание проводов в верхней части может привести к повреждению других электрических элементов в автомобиле. Просто проводка сгорит и ее нужно будет менять.
Перед заменой предохранителя, защищающего от самовозгорания, прочтите руководство по эксплуатации машины.

Теперь вам нужно удалить неисправное устройство. Для этого нужно взять плоскую отвертку, вставить ее в гнездо (где находится сигарета).Отвертку нужно повернуть несколько раз.

Примечание: делать это нужно очень осторожно, чтобы не выдернуть гнездо, так как другой прикуриватель в этом случае вряд ли будет нормально функционировать.

Если этот метод не сработает, то вам придется попытаться освободить металлические зажимы, удерживающие его на месте.

Примечание. Эти зажимы легко раскладывать, но не торопитесь. Лучше делать работу дольше, но качественнее.

После его удаления вы получите доступ к двум проводам с «лепестковыми разъемами». Необходимо снять оба провода, чтобы они полностью отсоединились.

Примечание: если их не выключать, то во время работы может произойти короткое замыкание и загореться.

Теперь заменить это устройство будет намного проще. Необходимо подключить лепестковые разъемы к пикам, расположенным на задней части прибора.
Нужно соответственно черный в черный и белый в белый провода вставить.

Примечание: в противном случае цепь не замкнется и устройство не будет работать.

После подключения проводов можно установить его на место, вставив в предусмотренное для этого отверстие.

Примечание: нужно слегка надавить на него, затем повернуть по часовой стрелке, пока он не зафиксируется двумя металлическими зажимами. Он должен быть неподвижен.

Теперь осталось заменить предохранитель в (если он не работает) или установить старый.

Примечание: это обязательное условие, так как без него возможно закрытие.

Установка дополнительного прикуривателя

Некоторым одной зажигалки недостаточно, поэтому нужна еще одна — дополнительная. Вы можете установить его под крышкой разъема, так как там достаточно места.
Конечно, это можно сделать и в другом удобном месте.

Инструкции:

Проделайте небольшое отверстие под крышкой разъема.

Примечание: важно, чтобы у вас был доступ к проводам штатного прикуривателя. Гораздо меньше хлопот будет, если дополнительный совместить со стандартным.
Если он расположен далеко, то для их соединения можно использовать длинный провод.

Подсоедините провода дополнительного прикуривателя к проводам штатного. Цвета должны совпадать.

Примечание: обязательно пропустите через предохранитель, который защитит от самовозгорания.
В принципе достаточно предохранителя на 10 А. Даже это предотвратит короткое замыкание.

Поместите дополнительный прикуриватель в уже проделанное отверстие и закрепите его.

Как подключить устройство к прикуривателю без вилки

Не всегда под рукой есть вилка, которая позволит подключить электроприбор к прикуривателю автомобиля.
Однако можно сделать вилку своими руками:

Снимите чехол с телефона.

Примечание: чехол должен быть кожаным.

Возьмите два провода и вставьте в крышку.

Примечание. Обычно в углах корпуса имеются небольшие отверстия.
Если их нет, то нужно сделать их самостоятельно. Вам нужно вставить провода именно туда.

Плюс находится в центре крышки, поэтому плюсовой провод должен быть скручен к центру.
При этом минусовой провод следует зажать в обратном направлении (при полном закручивании крышки).
Вставьте получившийся штекер в прикуриватель.

Как подключить прикуриватель не от замка зажигания

Вам не нужно заводить машину, чтобы использовать прикуриватель.
Для этого:

Необходимо отрезать красный провод, который в стандартной конфигурации входит в панель.
Нужно разобрать маршрутный компьютер, после чего будет доступ к двум блокам: один — бортовой компьютер, другой — для часов.

Примечание: вам нужен только первый блок. Однако, если в нем нет необходимого провода, то придется подключить провод к блоку часов.

Блок от маршрутного компьютера необходимо повернуть против часовой стрелки.
Красный провод, отрезанный от прикуривателя, необходимо подключить к этой колодке.

Примечание: его необходимо вставить во второе правое нижнее отверстие.

Теперь нужно подключиться к оранжевому проводу, который находится с обратной стороны колодки.

Примечание: необходимо все заизолировать.

Замена прикуривателя не составит труда даже начинающему автовладельцу. Поэтому вам не нужно ехать в автосервис, где цена даже за такую простую работу будет высокой.
Более того, просмотрев различные фото и видео в интернете, вы без труда сможете поменять прикуриватель своими руками. Возможно, поможет даже любая подобная инструкция, описанная выше.

Теоретически заменить прикуриватель не так просто.Есть много разъемов, которые нужно отключить. Номера 2108-3725010 обозначают прикуриватель в сборе. Понятно, что он был позаимствован у семейства «восьмерок». Мы рассмотрим, как заменить прикуриватель на ВАЗ-2112, и начнем с изучения схемы подключения.

Демонтаж можно производить без снятия облицовки туннеля. Посмотрите видео с примером:

Схема подключения и предохранитель прикуривателя

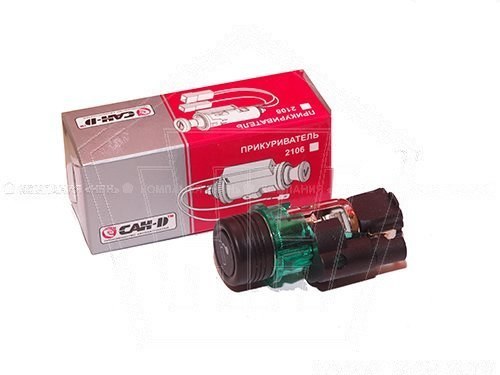

На фото видно как выглядит прикуриватель в сборе 2108-3725010.Желтый провод — это питание подсветки, а красный и черный провода подключаются к нагревателю.

Прикуриватель в сборе

Как видите, провод заземления у обеих цепей общий (черный). Наши слова проиллюстрированы диаграммой.

Стандартный вариант электрической схемы

Обратите внимание, что за работу прикуривателя отвечают два предохранителя — F18 и F9. Подсветка бардачка включена в цепочку первого из них.

Если прикуриватель не работает, первым делом откройте бардачок. Подсветки нет — значит проверяем предохранитель F18. Затем ищем короткое замыкание в цепи.

Что делать в первую очередь

Обязательно отсоедините минусовую клемму аккумулятора (клавиша «10»). Затем, сняв накладку возле ног пассажира, находим разъем с черно-красным проводом (см. фото). Он отключен, как и разъем с желтым шнуром.

Соединитель нагревательного элемента

На этом все операции с электричеством можно считать завершенными.

От светильника может идти шнур любого цвета. Найдите разъем с одной клеммой — это то, что вам нужно.

Разборка на ВАЗ-2112

Прикуриватель находится рядом с пепельницей. Мы не курим, вам не советуем, поэтому вместо пепельницы у нас «копилка»!

Корпус прикуривателя крепится к облицовке туннеля.Эту обшивку необходимо удалить. Возле ног пассажира нет накладки, а теперь надо снять такую же накладку слева (возле водителя). Также отверткой поддевают пластик под ручником и снимают декоративную накладку (см. фото).

Первая операция по демонтажу

Той же плоской отверткой поддевают накладку, которая надевается на ручку КПП. Крышка снимается.

Как снять туннель

Отсоединение прикуривателя от накладки

При замене прикуривателя на ВАЗ-2112 всегда разбирается сам блок.Вам нужно сделать это:

При установке нового оптоволокна соблюдайте требование: выступ на корпусе оптоволокна должен совпадать с вырезом в кожухе. Это все.

Кому-то удалось провести демонтаж, поддев гнездо снаружи и не снимая обшивку. Похоже, для этого нужно специальное оборудование.

Номера деталей прикуривателя (в сборе)

2108-3725010-10 — сборочная единица;
2108-3725100-10 — гнездо прикуривателя;
2108-3725200 — подвижная часть;
10858390 — Лампа 12В.

Завершающий штрих

Стандартный период прогрева составляет 20 секунд. Ну или секунд 15-25 (не больше). Поэтому перед сборкой вносятся регулировки:

Подробная инструкция на видео — отсоединение разъемов и разборка

Датчик холостого хода ВАЗ 2110, 21214, 2107, 2112, 2109, 2115

Слаженная работа ДВС возможна только при исправности всех его узлов и механизмов.Для этого автомобиль оснащается различными датчиками и подсистемами, среди которых особого внимания заслуживает датчик холостого хода. Что это за деталь и насколько она важна для отечественных моделей ВАЗов? Ответы на эти вопросы вы узнаете в нашей сегодняшней статье.

Назначение и конструкция

Датчик холостого хода (ВАЗ «инжектор 1,6») — устройство, контролирующее обороты двигателя на холостом ходу. С его помощью двигатель внутреннего сгорания может поддерживать оптимальные условия работы, тем самым увеличивая срок службы всех его компонентов.
Кроме того, холостой ход может прогревать двигатель до рабочей температуры в холодный период времени. Таким образом, датчик холостого хода (в том числе и ВАЗ 2110) играет значительную роль в работе ДВС автомобиля. Кстати, он состоит всего из трех компонентов:

Пружина.
Шаговый двигатель.
Стержень с конической иглой на конце.

Более подробная конструкция этого элемента представлена на картинке ниже:

Как видите, конструкция НХ очень проста, поэтому с ремонтом и заменой данного устройства можно будет справиться с своими руками.

Где находится датчик холостого хода ВАЗ 2107?

На автомобилях семейства ВАЗ датчик холостого хода расположен на корпусе дроссельного узла, рядом с механизмом положения дроссельной заслонки. Он фиксируется двумя винтами.

Принцип работы

Суть датчика холостого хода заключается в открытии и закрытии канала в обход заслонки. При работающем двигателе датчик частоты вращения коленчатого вала информирует контроллер (информация часто передается с помощью специальных меток) о скорости движения детали.

Контроллер, в свою очередь, решает, закрыть или открыть клапан. Более того, он руководствуется различными расчетами и алгоритмами. Далее датчик холостого хода получает команду, которую необходимо выполнить. Таким образом, толканием/вытягиванием штока с иглой происходит уменьшение или увеличение подачи топлива в двигатель.

Симптомы

Следующие симптомы могут свидетельствовать о неисправности датчика холостого хода:

«Плавающие» обороты двигателя на холостом ходу.
Плохой запуск двигателя даже при нажатой педали газа.Часто это является причиной того, что игла датчика перекрывает канал.
При прогреве автомобиля обороты двигателя не увеличиваются.
Внезапное отключение двигателя на нейтрали.
Заметное падение скорости после включения таких потребителей энергии как печка, кондиционер, фары и магнитола.

Перечисляя симптомы неисправности датчика холостого хода, следует отметить, что подобные «симптомы» могут спровоцировать и другие устройства (например, топливный фильтр или свечи), которые связаны с системой подачи топлива. Поэтому перед тем, как менять датчик холостого хода, следует провести диагностику ВАЗ 2110 на исправность ряда других важных деталей. Только убедившись, что DX неисправен, можно приступать к его замене. В противном случае вся работа не принесет желаемого результата.

Проверка на исправность

Как проверить датчик холостого хода ВАЗ 2110 на исправность? Для начала нужно найти сам механизм и снять с него колодку проводов. Если на вашей машине 1.6-литровый двигатель ВАЗ, сначала открутите 2 крепления дроссельного узла и отодвиньте его на 10 мм от торца ресивера.

Далее рисуем схему датчика и смотрим подходит ли для него напряжение. Для этого используется обычный вольтметр. Для определения напряжения сначала соедините минусовую клемму с землей и подключите к клеммной колодке «А» и «D» (они часто маркируются на клеммной колодке). Теперь включите зажигание и посмотрите на вольтметр: если напряжение на шкале меньше 12 вольт, вероятно, у вас разряжен аккумулятор.Если вообще нет признаков подачи тока, неисправна вся цепь или электронный блок управления.

Если вольтметр показал напряжение 12 вольт и более, продолжайте эксперимент. Выключаем зажигание и начинаем проверять сам датчик холостого хода ВАЗ 2110. Клеммы тестера подключаются к клемме А, В, С и D. При этом общее сопротивление должно колебаться в районе 50-55 Ом. После этого необходимо попарно измерить сопротивление — его значения должны быть бесконечно большими.Если датчик холостого хода (например, ВАЗ 21214) дает другие показания, то он неисправен и подлежит замене. Если значения соответствуют норме, скорее всего, проблема кроется в свечах или других элементах автомобиля. В этом случае нужно ехать на СТО для диагностики.

Как проверить ДХ на исправность? Способ №2

Можно использовать альтернативный метод. Для этого полностью снимите датчик холостого хода и подключите к нему блок.Далее, слегка надавив пальцем на кончик иглы DXX, проверьте, насколько она продвинулась вперед. В идеале исправный датчик в момент выключения зажигания полностью выдвигает этот элемент. Таким образом, ваш палец должен почувствовать легкий толчок. Если этого не происходит, то устройство находится в неисправном состоянии и подлежит замене. А вот DXX можно восстановить, но об этом позже.

Как заменить датчик холостого хода (ВАЗ 2109-2115) своими руками?

Перед началом работ необходимо предварительно обесточить бортовую систему автомобиля.Для этого снимите минусовую клемму с аккумулятора. Далее отсоединяется колодка с проводами, идущими к датчику от патрубка дроссельной заслонки. От вас требуется нажать пальцем на пластиковую защелку-защёлку.

После этого откручиваются два фиксирующих винта, и датчик снимается с патрубка. Иногда здесь могут возникнуть проблемы – винт, который находится рядом со ствольной коробкой, при откручивании может выпасть. Чтобы этого избежать, рекомендуется сначала снять левый механизм крепления, а затем открутить правый.На следующем шаге немного потяните датчик на себя и открутите правый винт. Благодаря такой последовательности вы не потеряете крепеж и значительно ускорите процесс демонтажа.

Итак, старый датчик успешно снят с автомобиля. Теперь нужно установить на его место новый. В целом установка DXX аналогична снятию, только в обратном порядке. Однако перед работой специалисты рекомендуют нанести на уплотнительное кольцо несколько капель моторного масла. Это не обязательно, но этим действием вы значительно упростите работу по установке датчика на свой автомобиль.

Калибровка механизма

Теперь можно переходить к заключительному этапу — калибровке ДХ. На всех отечественных автомобилях эта процедура полностью автоматизирована, поэтому все, что от вас требуется, это надеть минусовую клемму, включить зажигание на 5-10 секунд и снова выключить. Вот и все, калибровка датчика успешно завершена. Автомобиль полностью рабочий.

Как восстановить датчик холостого хода?

В некоторых случаях для восстановления этой детали достаточно ее тщательно очистить.Чистка самого датчика — очень легкий процесс, а для ремонта достаточно иметь только средство WD-40.

Итак, как восстановить датчик холостого хода ВАЗ 2112? На первом этапе к дроссельному узлу крепятся две гайки. Последний, как и в случае замены, отведен на 10 миллиметров в сторону. Далее колодка проводов отсоединяется от датчика. На ватный тампон наносится WD-40 и им тщательно прочищаются все каналы. Затем с помощью крестовой отвертки откручиваются два болта, которые крепят датчик холостого хода ВАЗ 2110.Если крепежа здесь нет, придется снимать весь дроссельный узел. Далее механизм вытаскивается. Если он покрыт маслом и черной грязью, то кроме чистки ДХ потребуется чистка всего дросселя.

Далее на коническую иглу с пружиной наносится WD-40. Таким образом, через несколько минут механизмы датчиков будут очищены от грязи. Затем устройство просушивается, и его можно смело устанавливать на место. Перед установкой проверяют расстояние от иглы до корпуса устройства (должно быть 23 миллиметра).На данном этапе датчик холостого хода ВАЗ 2115 можно считать успешно отремонтированным.
