Не горит ближний свет на Ладе Приора: причины, какой предохранитель?

Как показывает практика, проблемы с ближним и дальним светом на изделиях Волжского автозавода наблюдаются достаточно часто. В соответствии со статистическими данными, такая проблема обнаруживается у каждой третьей машины. Однако большинство владельцев не знают, что в такой ситуации делать и обращаются в автосервис, в то время как поломка обычно устраняется легко и никаких специальных знаний не требует.

В этой статье мы расскажем, как поступить, если не горит почему-то ближний свет на вашей Приоре совсем или не включается только одна фара. Справедливости ради, стоит отметить, что подобного рода поломка встречается не у одних лишь отечественных автомобилей, но нередко обнаруживается и на иномарках. В большинстве своем проблема одна – износ одного или нескольких элементов осветительной системы.

Причины

Если дальний горит, но не включается ближний, прежде всего, стоит заподозрить следующие неисправности:

разрушение нитки накаливания лампочки;
перегорание предохранителя;
неполадки электроцепи (обрыв проводки).

Конечно, причин существует больше, но вышеприведенные являются типичными. Все они устраняются очень просто.

Важно помнить, что у каждого автолюбителя должен иметься в машине мультиметр – этот прибор удобен в использовании и позволяет обнаружить большинство неполадок в электросети.

Читайте также: Краш-тест Приоры хэтчбек

Перегорание лампочек

Лампы галогенные, которыми снабжаются фары, имеют две нитки накаливания. Первая отвечает за дальний, а вторая – за ближний свет.

При разрушении одной из них другая, скорее всего, будет гореть нормально. Это важно иметь в виду, приступая к поиску неисправности.

На перегорание также указывает и следующее обстоятельство – свет, к примеру, отсутствует в левой фаре, в то время как правый прибор работает нормально.

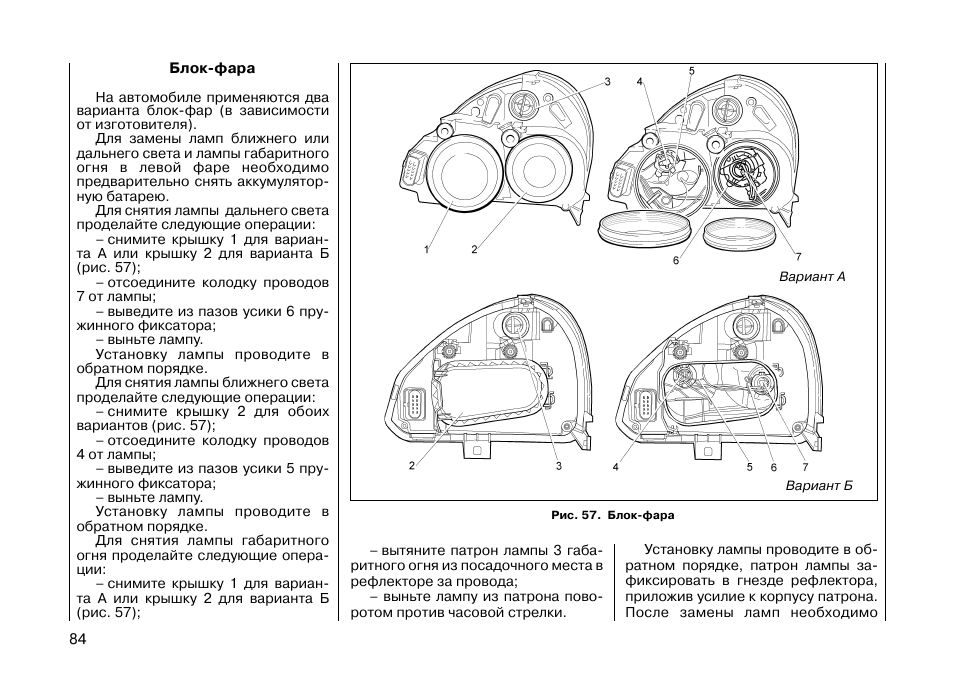

Заменяется лампочка очень просто. Порядок действий следующий:

открывают капот;
снимают защиту фары;
отключают разъем питания;
отстегивают фиксирующие пружины;
вытаскивают лампу;
вставляют новую.

Важно помнить, что галогенные приборы требуют осторожного обращения. Следы жира на колбе обычно приводят к быстрому выходу их из строя – потому перед установкой стеклянную поверхность протирают спиртом или ацетоном.

Работать с лампами необходимо в перчатках – это позволит сохранить их поверхность чистой.

Предохранители

Это вторая по распространенности причина отказа ближнего света. Если не горит левая фара, то стоит осмотреть предохранитель F6.

Где он находится? Он расположен в блоке, спрятанном под рулем. Чтобы добраться туда, требуется снять защитный кожух, удерживаемый на месте тремя фиксаторами.

Когда не функционирует правый осветительный прибор, смотрят на предохранитель F7.

Названные выше защитные устройства имеют одинаковый номинал – 7,5 ампера. Проще всего заменить испорченный предохранитель на исправный. Если такового под рукой нет, то в качестве временной меры устанавливается «жук», то есть перемычка из любого подходящего куска проволоки медной или алюминиевой. На крайний случай сгодится даже обычная фольга.

Стоит знать, что частые перегорания предохранителей свидетельствуют со всей очевидностью о проблемах с проводкой. Как правило, здесь нередко неисправность происходит из-за того, что перетирается изоляция у токоведущих элементов. Важно как можно скорее отыскать дефектное место и заизолировать, поскольку возникновение короткого замыкания приводит к возгоранию транспортного средства.

Проводка

В первую очередь, когда перестал работать ближний свет, проверяют надежность соединения во всех колодках, задействованных в электрической схеме ближнего света. Их контакты нередко просто окислятся и после очистки проблема устраняется. Иногда также из-за вибрации разъемы отходят, и так разрывается цепь.

Группы контактов нужно почистить от окислов – для этого подойдет надфиль или школьная резинка. Сгодится также пилка для ногтей (уж этот инструмент наверняка найдется в сумочке любой автоледи).

Иногда свет не горит потому, что выходит из строя кнопка его включающая. Внутри нее имеются контакты, которые, в свою очередь, также может повредить коррозия. Убедиться в отказе пускающего устройства нетрудно – достаточно отсоединить от него провода и закоротить их. Если причина в ней, то свет зажжется. Чинить пришедшую в негодность кнопку не имеет смысла – проще заменить на новую.

Читайте также: Расход воздуха на Лада Приора

Остальные причины

Иногда отказывает дальний или ближний свет из-за того, что автолюбитель необдуманно вносит изменения в электрические цепи своего транспортного средства, не имея должного представления об их работе. Если подобное вмешательство имело место, то стоит внимательно проанализировать свои действия и проверить – что именно было сделано неправильно.

Когда ничто из вышеприведенных рекомендаций не помогло устранить поломку – лучше будет обратиться в авторемонтную мастерскую, поскольку, скорее всего, попытки произвести поиск приведут к еще большому усугублению ситуации. В этом случае впоследствии потребуется гораздо больше денег, чтобы устранить плоды своих неумелых действий.

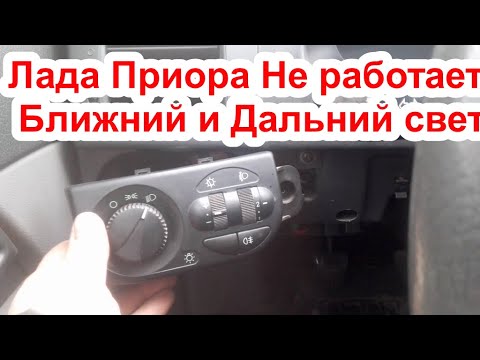

https://www.youtube.com/watch?v=ntYFCv2SM8A

Предохранители и реле Lada Priora. Расположение. Описание.

Содержание страницы

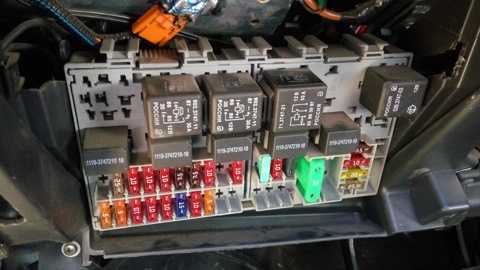

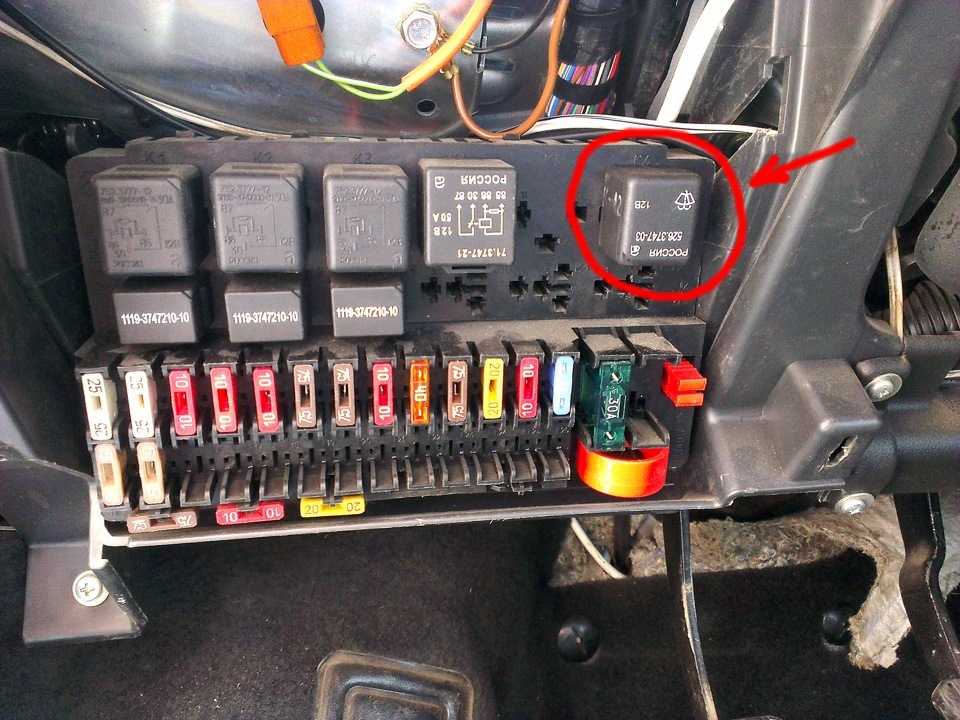

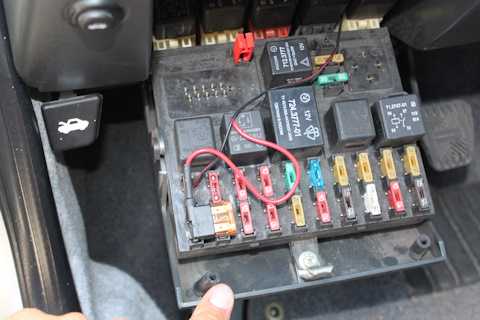

Блок предохранителей и реле в салоне

Расположение

Блок находится под рулевой колонкой с левой стороны.

Для доступа к монтажному блоку:
Поверните пластиковые ручки (3 штуки), удерживающие снизу крышку блока;
Потяните за низ крышки, рассоедините верхние держатели ее к панели приборов и снимите крышку блока.

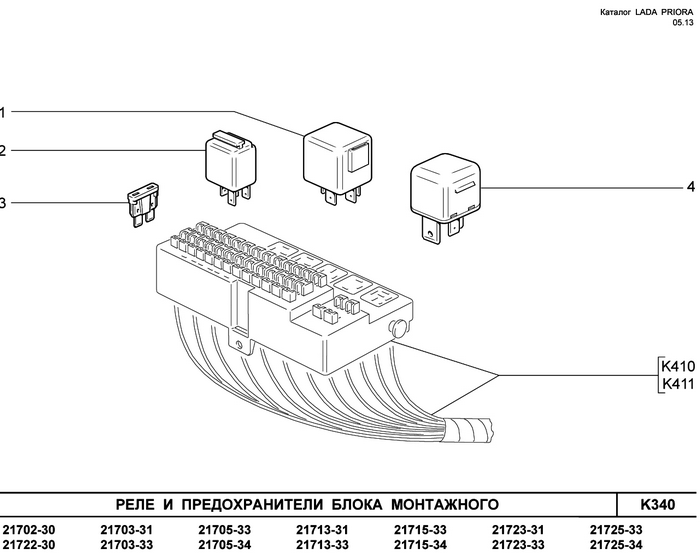

Типы монтажных блоков

Блок 1118-3722010-00

Блок Delphi 15493150

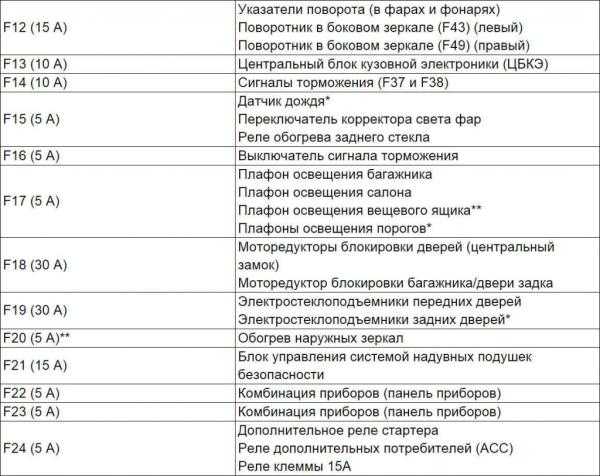

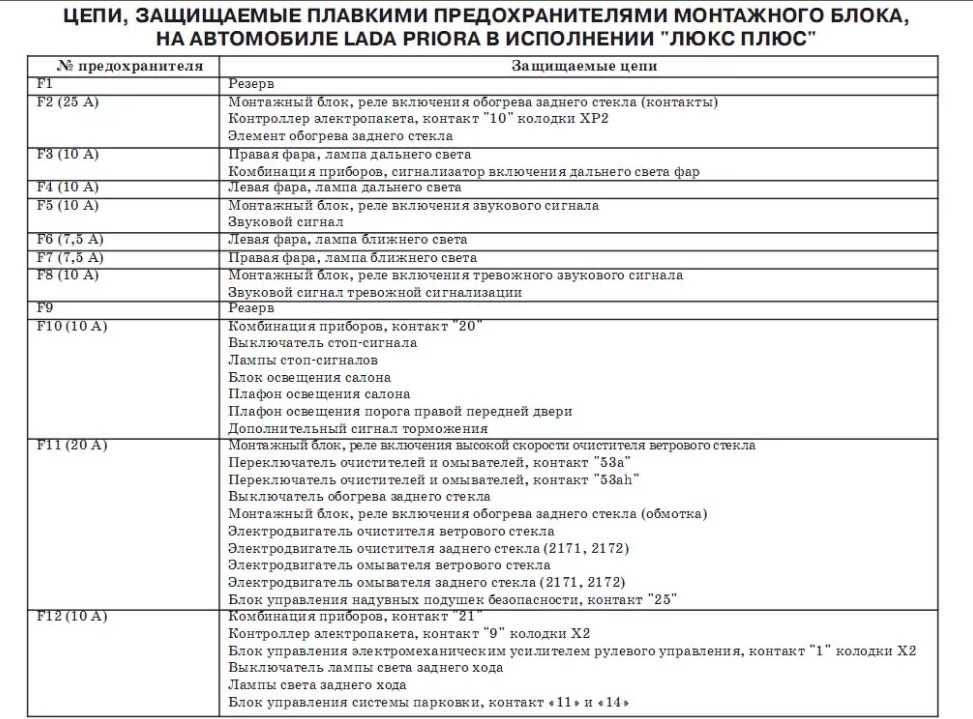

Предохранители

F1 (25А)

DELPHI 15493150
- Не используется
1118-3722010-00
- Электродвигатель вентилятора системы охлаждения двигателя

F2 (25А)

Монтажный блок, реле включения обогрева заднего стекла (контакты)
Контроллер электропакета
Контакт “10” колодки XP2
Элемент обогрева заднего стекла

F3 (10А)

Лампа дальнего света (правая фара)
Комбинация приборов
Сигнализатор включения дальнего света фар

F4 (10А)

Лампа дальнего света (левая фара)

F5 (10А)

Монтажный блок, реле включения звукового сигнала
Звуковой сигнал

F6 (7. 5А)

Лампа ближнего света (левая фара)
Мотор-редуктор регулятора направления пучка света левой блок-фары

F7 (7.5А)

Лампа ближнего света (правая фара)
Мотор-редуктор регулятора направления пучка света правой блок-фары

F8 (10А)

Монтажный блок, реле включения тревожного звукового сигнала
Звуковой сигнал тревожной сигнализации

F9 (25А)

DELPHI 15493150
- Не используется
1118-3722010-00
- Электродвигатель вентилятора отопителя

F10

DELPHI 15493150 (10А)
- Комбинация приборов, контакт “20”
- Выключатель стоп-сигнала
- Лампы стоп-сигналов
- Блок освещения салона
- Плафон освещения салона
- Плафон освещения порога правой передней двери
- Дополнительный сигнал торможения
1118-3722010-00 (7. 5А)
- Жидкокристаллический индикатор комбинации приборов
- Лампы сигналов торможения
- Лампа плафона освещения салона

F11 (20А)

Монтажный блок, реле включения высокой скорости очистителя ветрового стекла
Переключатель очистителей и омывателей, контакт “53а”
Переключатель очистителей и омывателей, контакт “53ah”
Выключатель обогрева заднего стекла
Монтажный блок, реле включения обогрева заднего стекла (обмотка)
Электродвигатель очистителя ветрового стекла
Электродвигатель очистителя заднего стекла (2171, 2172)
Электродвигатель омывателя ветрового стекла
Электродвигатель омывателя заднего стекла (2171, 2172)
Блок управления надувных подушек безопасности, контакт “25”

F12 (10А)

Комбинация приборов, контакт “21”
Контроллер электропакета, контакт “9” колодки X2
Блок управления электромеханическим усилителем рулевого управления, контакт “1” колодки X2
Выключатель лампы света заднего хода
Лампы света заднего хода
Блок управления системы парковки, контакт «11» и «14»

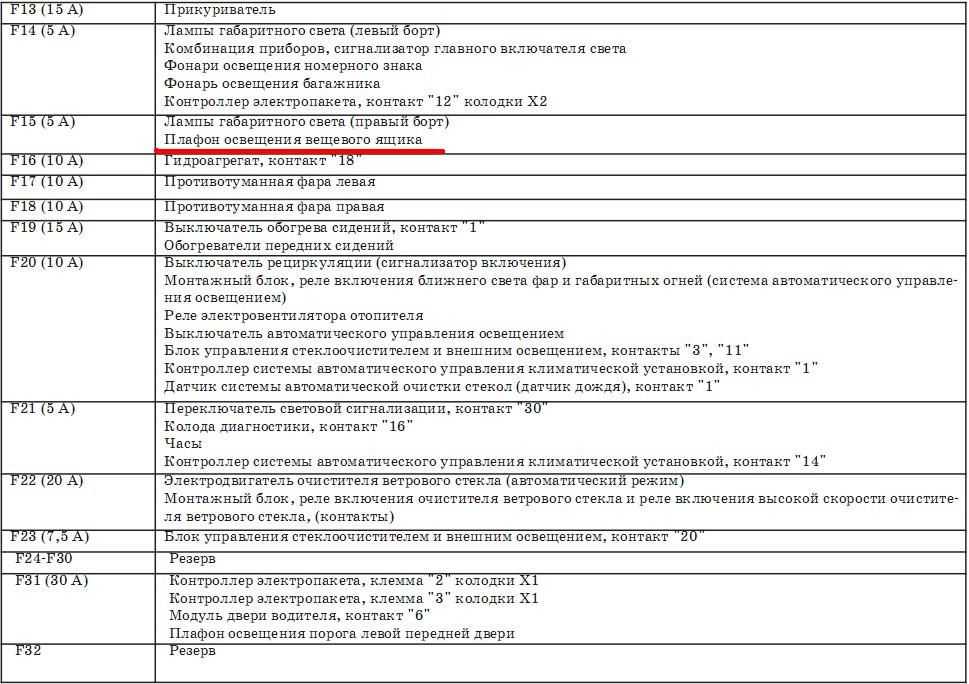

F13 (15А)

Прикуриватель

F14 (5А)

Лампы габаритного света (левый борт)
Комбинация приборов
Сигнализатор главного включателя света
Фонари освещения номерного знака
Фонарь освещения багажника
Контроллер электропакета, контакт “12” колодки X2

F15 (5А)

Лампы габаритного света (правый борт)
Плафон освещения вещевого ящика

F16 (10А)

Гидроагрегат ABS, контакт “18”
Блок управления ABS

F17 (10А)

Противотуманная фара (левая)

F18 (10А)

Противотуманная фара (правая)

F19 (15А)

Выключатель обогрева сидений, контакт “1”
Обогреватели передних сидений

F20 (10А)

Выключатель рециркуляции (сигнализатор включения)
Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением)
Реле электровентилятора отопителя
Выключатель автоматического управления освещением
Блок управления стеклоочистителем и внешним освещением, контакты “3”, “11”
Контроллер системы автоматического управления климатической установкой, контакт “1”
Датчик системы автоматической очистки стекол (датчик дождя), контакт “1”

F21

С 2007 года (5А):
- Переключатель световой сигнализации, контакт “30”
- Колода диагностики, контакт “16”
- Часы
- Контроллер системы автоматического управления климатической установкой, контакт “14”
С 2013 года (10А):
- Центральный блок кузовной электроники (центральный замок, электростеклоподъемники, аварийная сигнализация, указатели поворотов, дальний свет фар, сигнализация дальним светом, обогрев сидений, обогрев заднего стекла, очиститель ветрового стекла, блок автоматического управления наружным освещением)
- Диагностический разъем
- Блок управления отопителем

F22

С 2007 года (20А):
- Электродвигатель очистителя ветрового стекла (автоматический режим)
- Монтажный блок
- Реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
С 2013 года (5А):
- Блок выключателей на двери водителя

F23

С 2007 года (7. 5А):
- Блок управления стеклоочистителем и внешним освещением, контакт “20”
С 2013 года (5А):
- Дневные ходовые огни

F24 (15А)

С 2013 года:
- Блок управления системой надувных подушек безопасности

F25 (20А)

С 2013 года:
- Центральный блок кузовной электроники
- Очиститель ветрового стекла

F26 (5А)

С 2013 года:
- Задние противотуманные огни

F27

Запасной

F28

Запасной

F29

Запасной

F30

Запасной

F31 (30А)

Контроллер электропакета, клемма “2” колодки X1
Контроллер электропакета, клемма “3” колодки X1
Модуль двери водителя, контакт “6”
Плафон освещения порога левой передней двери

F32 (30А)

С 2013 года:
- Электровентилятор отопителя

Реле

На автомобиле без кондиционера:
- Реле вентилятора системы охлаждения ()
Комплектация Люкс Плюс:
- Реле включения ближнего света и габаритных огней фар (система автоматического управления освещением)

Реле включения обогрева заднего стекла

Реле включения стартера

Реле разгрузки выключателя зажигания

Не используется

С 2007 года:
- Реле очистителя ветрового стекла
С 2013 года:
- Не используется

Реле включения дальнего света фар

Реле включения звукового сигнала

С 2007 года:
- Реле включения звукового сигнала тревожной сигнализации
С 2013 года:
- Реле автоматического управления наружным освещением(блок автоматического управления наружным освещением (дальний и ближний свет фар, противотуманные фары, лампы противотуманного света в задних фонарях, регулятор направления пучков света фар))

K10

Реле включения противотуманных фар

K11

С 2007 года:
- Реле включения обогрева передних сидений
С 2013 года:
- Реле задних противотуманных огней

K12

Комплектация Люкс Плюс:
- Реле включения очистителя ветрового стекла (прерывистый режим и автоматический режим)

Дополнительные предохранители и реле в салоне (система впрыска топлива)

Расположение

Блок реле и предохранителей находится на кронштейне под консолью приборов, рядом с контроллером. Для доступа к этому блоку снимаем правый боковой щиток облицовки туннеля пола.

Предохранители

С 2007 года (7.5А):
- Цепь постоянного питания контроллера
С 2013 года (15А):
- Цепь постоянного питания контроллера

2 (15А)

Топливный насос

3 (15А)

С 2007 года:
- Главное реле
С 2013 года:
- Не используется

4 (15А)

С 2007 года:
- Не используется
С 2013 года:
- Главное реле

Реле

К1

Реле топливного насоса

К2

Главное реле

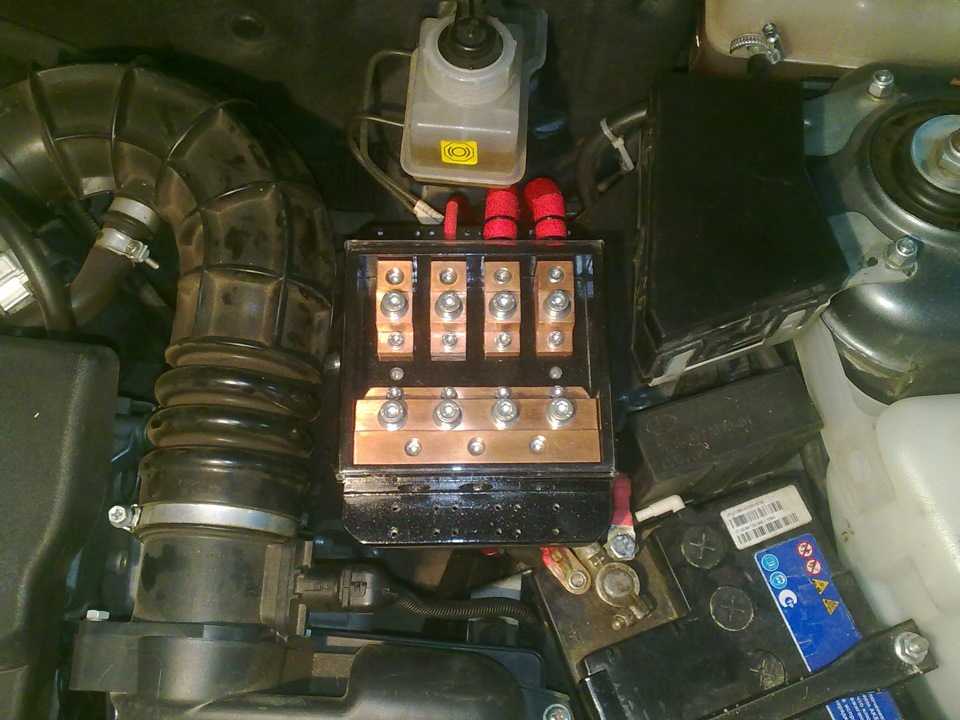

Блок предохранителей в моторном отсеке

Расположение

Блок предохранителей расположен возле аккумуляторной батареи.

Описание

EF1 (30А)

Обмотка главного реле
Предохранитель постоянного питания контроллера
Предохранитель силовой цепи главного реле

EF2

С 2007 года (60А):
- Цепи всех потребителей, запитываемых от замка зажигания
С 2013 года (40А):
- Блок управления ABS

EF3

С 2007 года (60А):
- Цепи потребителей, к которым подводится постоянный «+» от аккумуляторной батареи независимо от положения ключа в замке зажигания (плафон освещения салона, прикуриватель, звуковой сигнал, сигналы торможения, контроллер системы дистанционного управления электропакетом)
С 2013 года (40А):
- Блок управления ABS

EF4 (60А)

Силовая цепь генератора (соединение генератора с аккумуляторной батареей)

EF5 (50А)

Цепь питания электроусилителя рулевого управления

EF6 (60А)

Силовая цепь генератора (соединение генератора с аккумуляторной батареей)

Дополнительный блок предохранителей и реле в моторном отсеке

Расположение

Предохранители

F1 (50А)

Элемент обогрева ветрового стекла

Не используется

F3 (40А)

Электродвигатель вентилятора отопителя

F4 (15А)

Цепь электромагнитной муфты компрессора кондиционера

F5 (30А)

Электродвигатель дополнительного вентилятора системы охлаждения

F6 (30А)

Электродвигатель основного вентилятора системы охлаждения

Реле

К1

Реле большой скорости вентиляторов системы охлаждения (на автомобиле с кондиционером)

К2

Реле кондиционера

К3

Реле вентилятора отопителя

К4

Реле малой скорости вентиляторов системы охлаждения (на автомобиле с кондиционером)

К5

Управляющее реле вентиляторов системы охлаждения (на автомобиле с кондиционером)

Все, что нужно знать о предохранителях в Приоре

При отказе электрооборудования автомобиля не стоит сразу же расстраиваться и подсчитывать, сколько денег уйдет на ремонт того или иного узла. Неисправность может заключаться всего лишь в плохом контакте или перегорании предохранителя, отвечающего за электрическую цепь, в которую включен элемент. Устранить поломку довольно легко, достаточно знать, где находятся предохранители на Приоре и иметь под руками таблицу расположения плавких элементов, защищающих электрические цепи.

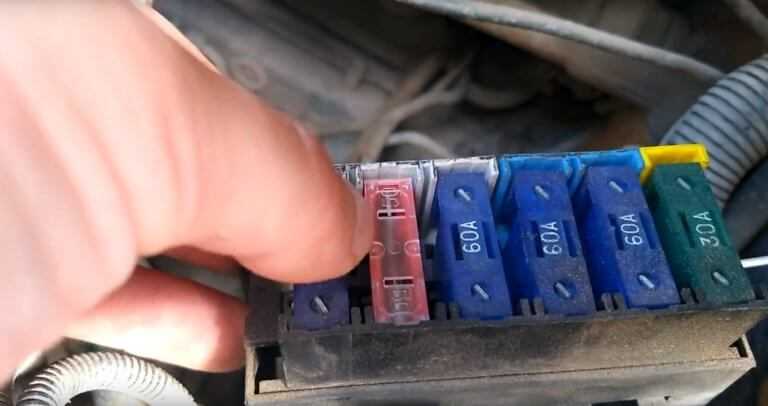

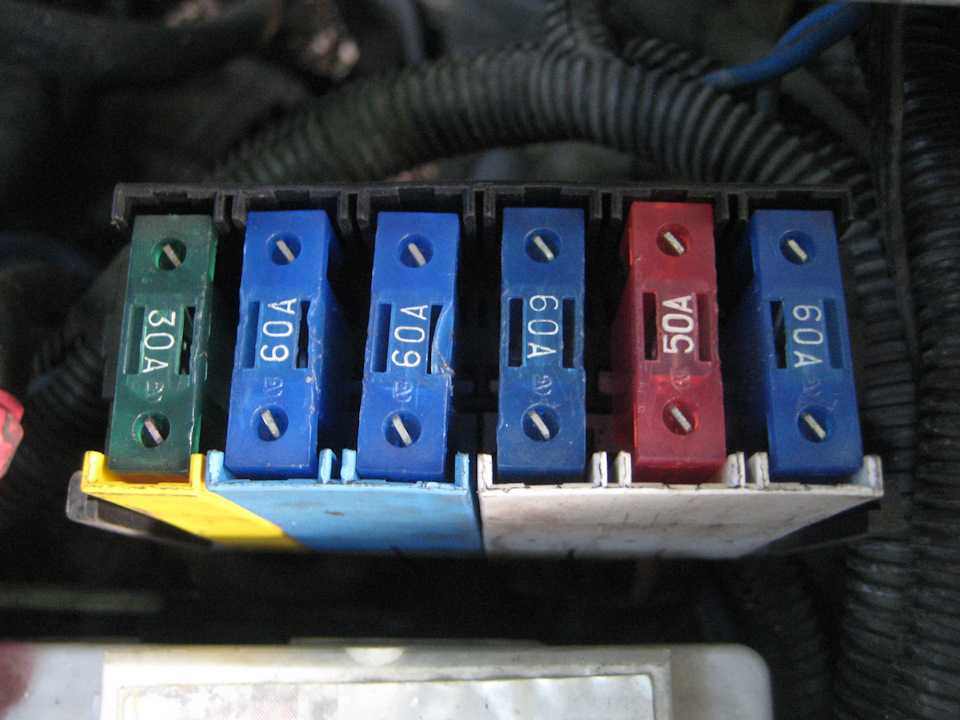

Прежде всего, необходимо знать, что на автомобиле Лада Приора присутствуют два монтажных блока, снабженные предохранителями, защищающими электрические цепи автомобиля. Один из них размещен в подкапотном пространстве, возле аккумулятора. Второй – по традиции производителя в салоне, на левой части панели приборов, внизу. Монтажный короб закрывается защитной крышкой.

Кроме того, в автомобиле установлены дополнительные предохранители, находящиеся в тоннеле пола. Плавкие предохранители, расположенные в подкапотном пространстве, защищают:

F1 – предохранитель темно-зеленого цвета, (30 А), защищает блок управления и контроля двигателя.
F2 и F3 – детали синего цвета (60 А), являются общими предохранителями, защищающими все цепи, подключенные к внутрисалонным предохранителям.

F4 – плавкий элемент красного цвета, на 50 А, оберегает электроусилитель руля.
F6 – синего цвета, рассчитан на 60 А, защищает силовую цепь генератора.

Как можно видеть, предохранители, расположенные в подкапотном блоке, рассчитаны на большие токи и призваны защищать важнейшие узлы и агрегаты автомобиля. Перегорание некоторых из них сделает невозможным запуск двигателя, а также полный или частичный отказ электрооборудования.

В монтажном блоке плавких предохранителей, расположенном в салоне, также установлены реле, включающие мощную нагрузку некоторых цепей. Вариант такого размещения способствует более быстрому поиску и устранению неисправностей, связанных с невозможностью коммутировать ту или иную цепь.

Во внутрисалонном блоке расположение предохранителей следующее:

F1 – Электрический вентилятор обдува радиатора (25 А).
F2 – Нагревательный элемент, установленный на заднем стекле (25 А).
F3 – Правая фара (свет дальний) (10 А).
F4 – Левая фара (свет дальний) (10 А).
F5 – Сигнал (10 А).
F6 – Левая фара (свет ближний) (7,5 А).
F7 – Правая фара (свет ближний) (7,5 А).
F8 – Сигнал «аварийные огни» (10 А).
F9 – Мотор вентилятора печки (25 А).
F10 – Приборная доска, внутрисалонный свет, задний стоп-сигнал (7,5 А).
F11 – «Дворники», нагрев стекла заднего (20 А).
F12 – 15-я клемма (вывод) приборной панели.
F13 – Предохранитель прикуривателя (15 А).
F14, F15 – Габаритное освещение левого/правого борта соответственно (оба 5 А).
F16 – 15-я клемма (вывод) контроля АБC (10 А).
F17, F18 – Противотуманные фонари левая/правая сторона соответственно (10 А).
F19 – Обогрев сидений (15 А).
F20 – Питание иммобилайзера (5 А).
F21 – Противотуманный фонарь задний (7,5 А).
F22-F30, F32 – Резерв (для возможности расширения).
F31 (иногда F27) – Блок питания электропакета (30 А).

По этому перечню легко определить, где, например, находится предохранитель прикуривателя Приора. Это место №13, плавкий элемент на 15 Ампер. При необходимости, заменять его нужно только деталью, рассчитанной на такой же ток.

Можно также заметить, что не указано, где находится предохранитель бензонасоса Приоры. В этом авто дополнительные предохранительные элементы, защищающие реле стартера, систему впрыска и цепь ЭБУ, установлены под правой панелью тоннеля. Удалив облицовку, вы получите вид на реле и плавкие элементы. Нужный предохранитель находится под номером F3 (15 A). F1 (15 А) отвечает за стартер, а F2 (7,5 А) – за работу ЭБУ. Как видите, все плавкие предохранители Лада Приора – штырькового типа, с цветовой маркировкой, соответствующей их мощности.

Знать, где находятся предохранители Лада Приора, мало. В случае неисправности нужно уметь найти причину поломки, устранить неисправность и заменить сгоревший плавкий элемент. Чтобы получить доступ к блоку предохранителей, отворачивают защелки, удерживающие крышку. Получив доступ, надо проверить исправность плавкого предохранителя, а также, если он перегорел, выяснить причину неисправности. При этом проверяют защищаемую им цепь, начиная от агрегата или узла и постепенно продвигаясь к источнику питания. Для проверки электрической цепи понадобится обычный мультиметр, или, в некоторых случаях, простая контрольная лампа.

Порядок обнаружения поломки или обрыва следующий: один щуп мультиметра или вывод контрольной лампы закрепляют на «массу» автомобиля. Включают зажигание и прикасаются к клемме проверяемого провода. При отсутствии напряжения смотрят точку входа проводника и производят замер в этом месте. Так, шаг за шагом, выявляют проблемный участок цепи. Далее делают вывод о причине неисправности. Обычно это неконтакт, обрыв проводника и поломка или перегорание детали.

В монтажном блоке Приоры, там, где находится блок предохранителей, размещены и реле, через которые осуществляется коммутирование мощной нагрузки. Применение электромагнитных реле обусловлено необходимостью защиты контактов переключателей от подгорания при включении мощной нагрузки. Иногда причина неисправности заключается в залипании контактов реле или неисправности самой электромагнитной катушки. При такой поломке якорь реле не притягивается электромагнитом, соответственно контакты не замыкаются. Для устранения поломки необходимо заменить неисправные детали.

В случае необходимости сгоревший предохранитель можно заменить кусочком медной проволоки необходимого диаметра. Однако следует помнить, что это лишь временная мера, и при первой же возможности следует установить заводской элемент.

Где находится блок предохранителей на приоре

01.02.2020

Предохранители Лада Приора

Вступление

Для защиты автомобиля от перегрузок и коротких замыканий используют различного рода коммутационные аппараты. В данной статье речь пойдет именно о предохранителях и реле, о их местонахождении и назначении.

Предохранитель

Предохранитель – это электрический коммутационный аппарат, предназначенный для защиты электрических цепей, путем обрыва цепи вследствие разрушения его или отключения при протекании через него тока превышающего допустимые значения.

Предохранители бывают нескольких видов и используются во всех электрических цепях для защиты автомобилей от коротких замыканий (КЗ). Они классифицируются по номинальному току плавкой вставки.

Плавкая вставка — это часть предохранителя, которая разрушается под воздействием электрического тока.

Номинальный ток – это ток предохранителя при котором, плавкая вставка будет работать неограниченное время, и не будет подвержена разрушению.

Принцип работы предохранителя

При использовании предохранителя в электрической цепи рабочий ток проходящий через предохранитель не превышает его номинальный ток – это является его нормальной работой. Но как только в электрической цепи появляется ток, превышающий безопасные допустимые значения в этой цепи, регулируемые предохранителем, то плавкая вставка, под воздействием тока превышающего номинальный ток вставки, начинает плавиться и разрушаться вследствие чего электрическая цепь разрывается.

Восстановить электрическую цепь можно заменой предохранителя, но только после того как будет найден виновник повышенного тока в этой электрической цепи. В противном случае новый предохранитель так же перегорит.

Электромагнитное реле

Электромагнитное реле – это коммутационное устройство, предназначенное для разгрузки контактов. В основе работы лежит закон электромагнитной индукции.

В автомобилях реле используются для разгрузки контактов на кнопках управления, чтобы те в свою очередь при появлении на них большего тока не плавились и не грелись. Реле состоит из подвижных и не подвижных контактов, катушки постоянного тока, возвратной пружины, сердечника катушки и якоря.

Принцип действия реле

При появлении на катушке реле тока в ней образуется магнитное поле, которое в свою очередь начинает притягивать к себе якорь, на который закреплены подвижные контакты реле. Вследствие этого подвижные контакты замыкаются с неподвижными и электрическая цепь замыкается.

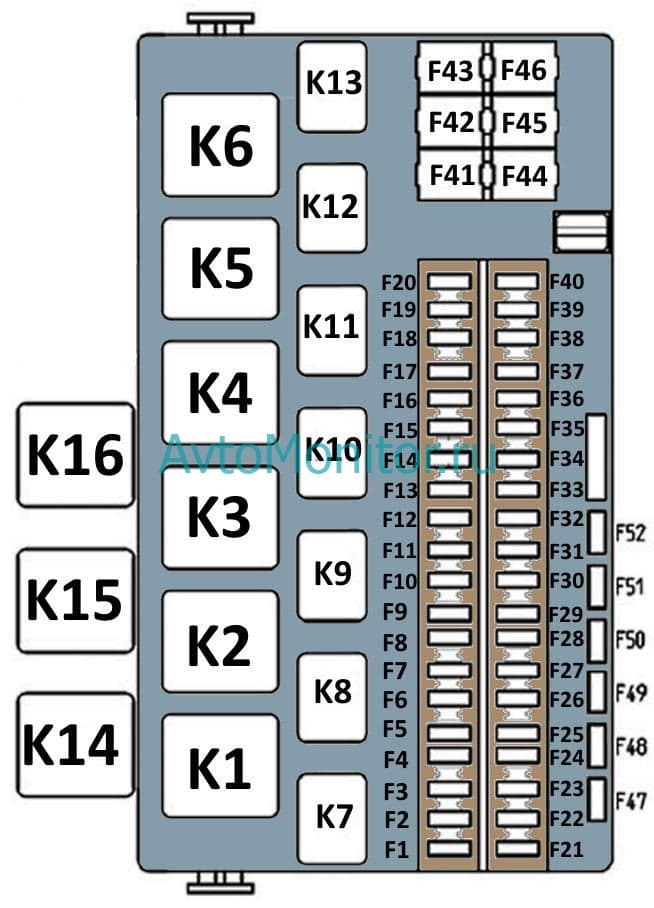

Расположение предохранителей и реле в Приоре

Предохранители и реле в автомобиле Лада Приора находятся в специальном блоке. Так называемом – блоке предохранителей (монтажный блоке) или же в простонародии «черный ящик». В монтажный блок приходят все электрические цепи автомобиля и соединяются с предохранителями.

В Приоре существует несколько блоков предохранителей и реле. В этом разделе речь пойдет о местонахождении всех блоков.

Основной блок предохранителей

Находится под рулевой колонкой автомобиля, добраться до него можно путем поворачивания фиксирующих клипс на 90 гр. Затем потянув дикоротивную крышку на себя вы доберетесь до блока предохранителей и реле.

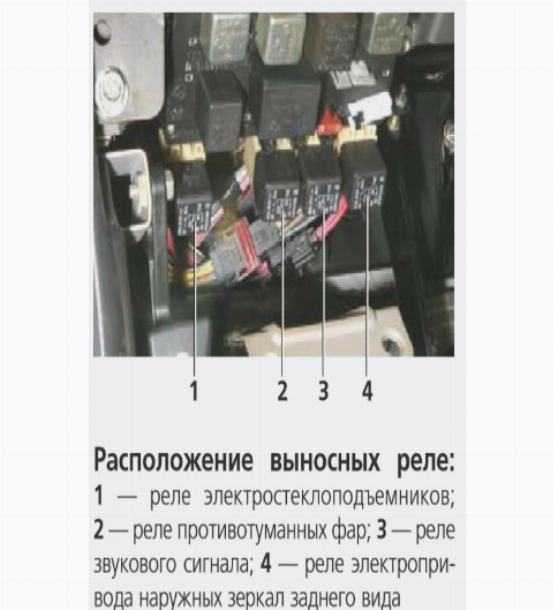

Дополнительный блок предохранителей и реле

Дополнительный блок предохранителей и реле расположен под центральной консолью в салоне автомобиля добраться до него можно сняв боковую крышку воздуховода ног пассажира или водителя. В основном там расположены реле и предохранителе ЭБУ и бензонасоса.

Блок силовых предохранителей под капотом

Еще один блок предохранителей Лады приоры располагается в подкапотном пространстве. В нем расположились силовые предохранители автомобиля Приора, которые потребляют большое количество электроэнергии. Возле аккумуляторной батареи и блока ABS. Для того чтобы добраться до предохранителей в данном блоке необходимо потянуть крышку блока вверх и она снимется.

Блок предохранителей и реле кондиционера

Как известно Лада Приора является автомобилем с повышенным уровнем комфорта и в некоторых комплектациях Приоры устанавливается климатическая система с кондиционером. Именно в таких автомобилях есть блок предохранителей и реле кондиционера. Он так же расположился в подкапотном пространстве, над блоком ABS. Для того чтобы добраться до предохранителей в данном блоке необходимо отщелкнуть фиксаторы верхней крышки и поднять крышку вверх.

Описание предохранителей в блоке

Как известно автомобили Лада Приора выпускались в нескольких модификациях, следовательно, и блоки предохранителей у них тоже разные. Далее по тексту будут указаны все устанавливаемые блоки предохранителей на автомобиль Лада Приора.

В салоне расположены основной блок предохранителей и реле, и дополнительный монтажный блок предохранителей и реле.

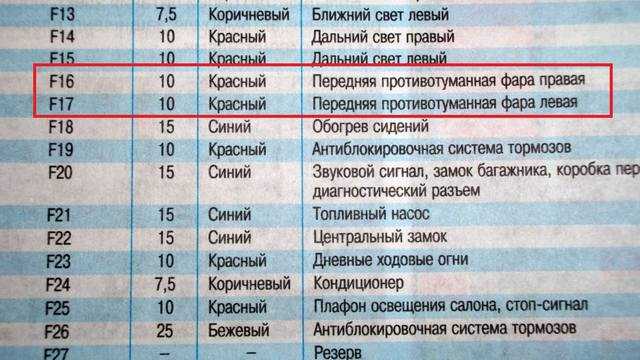

Ниже в таблицах будут представлены предохранители, которые устанавливаются на Ладу Приору. Блоки могут отличаться в зависимости от комплектации машины, поэтому для каждой комплектации отдельная таблица.

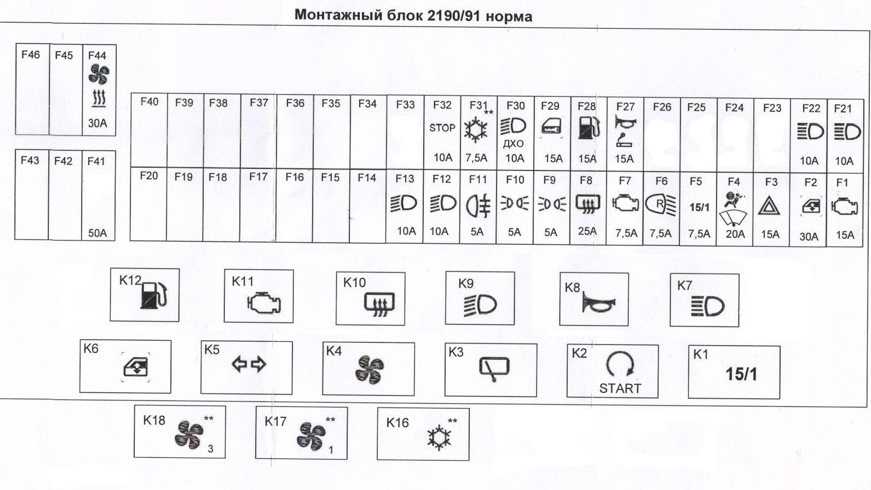

Основной блок предохранителей и реле Приоры в комплектации «Норма» и «Стандарт»

Комплектация «Норма» Лады Приоры отличается от стандарта наличием подогрева сидений и противтуманными фарами. В комплектацию «Норма» не входит кондиционер (не путать с «Норма+»). Основной блок устанавливается под рулевым колесом.

Расположение и назначение реле в основном блоке Приоры в комплектации «Норма» и «Стандарт»

Основной блок предохранителей и реле Приоры в комплектации «Норма+» и «Люкс

Расположение и назначение реле в основном блоке Приоры в комплектации «Норма+» и «Люкс»

Дополнительный монтажный блок

Дополнительный монтажный блок устанавливается в ногах у переднего пассажира, для того чтобы добраться до него необходимо снять пластиковую заглушку.

Дополнительный монтажный блок не имеет отличий и не зависит от комплектации автомобиля.

Таблица предохранителей дополнительного монтажного блока

Таблица реле дополнительного монтажного блока

Силовые предохранители в подкапотном пространстве

Как было сказано выше, предохранители Лады приоры устанавливаются не только в салоне, но и в подкапотном пространстве. В некоторых комплектациях автомобилей устанавливается 2 монтажных блока в подкапотном пространстве.

Силовые предохранители устанавливаются на все автомобили лада приора вне зависимости от комплектации.

Таблица силовых предохранителей в подкапотном пространстве

Предохранители автомобилей с климатическими системами

В автомобилях в которых установлен кондиционер устанавливается дополнительный монтажный блок в подкапотном пространстве отвечающий за работу климатической установки.

В блоке климата устанавливаются реле и предохранители поэтому отдельной таблицы для них нет.

Предохранители и реле автомобиля с кондиционером HALLA

Предохранители и реле автомобиля с кондиционером Panasonic

ВАЖНО

Важно знать, что заменять предохранители иными предметами категорически запрещено. Вставлять в разъем предохранителя перемычки и прочего рода предметы, проводящие электрический ток – ЗАПРЕЩАЕТСЯ. Все это самоуправство может привести к печальный последствиям в лучшем случае к поломке автомобиля, а в худшем к возгоранию автомобиля.

Поиск и замена неработающих предохранителей на Лада Приора

Даже такая мелочь как замена предохранителей на автомобиле, заводит водителей в определенный ступор. Особенно это касается владельцев автомобилей Лада Приора. В сегодняшней статье я подробно расскажу вам про то, как поменять предохранители на Приоре и дам подробное описание, за что отвечает каждый из предохранителей.

Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке. Монтажный блок расположен в панели приборов с левой стороны внизу и закрыт крышкой.

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправностей рекомендуется просмотреть цепи, которые защищены данным предохранителем.

За что отвечают реле в монтажном блоке Лада Приора

И так давайте теперь я вам расскажу, что в монтажном блоке за что отвечает. Смотрим на рисунок выше К1 – К12 это реле. F1 – F32 плавкие предохранители.

1,2 – пинцеты.
К1 – реле включения электоровентилятора радиатора системы охлаждения двигателя.
К2 – реле включения обогрева заднего стекла.
К3 – реле включения стартера.
К4 – дополнительное реле (реле зажигания).
К5 – место для резервного реле.
К6 – реле включения омывателя и очистителя лобового стекла.
К7 – Реле включения дальнего света фар.
К8 – Реле включения звукового сигнала.
К9 – Реле включения тревожного сигнала.
К10 – К12 Место для резервного реле.

За что отвечает предохранители в монтажном блоке Лада Приора

И так давайте теперь пробежимся по предохранителям:

Предохранитель F1 отвечает за электровентилятор радиатора системы охлаждения двигателя
Предохранитель F2 отвечает за обогрев заднего стекла
Предохранитель F3 отвечает за дальний свет (правый борт)
Предохранитель F4 отвечает за дальний свет (левый борт)
Предохранитель F5 отвечает за звуковой сигнал
Предохранитель F6 отвечает за ближний свет (левый борт)
Предохранитель F7 отвечает за ближний свет (правый борт)
Предохранитель F8 отвечает за тревожный сигнал
Предохранитель F9 отвечает за вентилятор отопителя
Предохранитель F10 отвечает за комбинацию приборов, освещение салона, стоп-сигнал
Предохранитель F11 отвечает за стеклоочиститель, обогрев заднего стекла (управление)
Предохранитель F12 отвечает за вывод «15» приборов
Предохранитель F13 отвечает за прикуриватель
Предохранитель F14 отвечает за габаритный свет (левый борт)

Предохранитель F15 отвечает за габаритный свет (правый борт)
Предохранитель F16 отвечает за вывод «15» АБС
Предохранитель F17 отвечает за противотуманную фара левая
Предохранитель F18 отвечает за противотуманную фара правая
Предохранитель F19 отвечает за обогрев сидений
Предохранитель F20 отвечает за блок управления иммобилизатором
Предохранитель F21 отвечает за задний противотуманный свет
Предохранитель F22 – F30 – резервное место для предохранителя
Предохранитель F31 отвечает за блок управления электропакетом
Предохранитель F32 – резервное место для предохранителя

[attention type=red]Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от подгорания контакты выключателей. Для замены реле и штыревых предохранителей в монтажном блоке предусмотрены специальные пластмассовые пинцеты 1 и 2. Перегоревший предохранитель определяем по сгоревшей перемычке, если есть сомнения, то можно проверить тестером.[/attention]

Видео: Лада Приора(ВАЗ-2170). Диагностика электропакета.

Как заменить реле и предохранители на Ладе Приора

И так, теперь переходим к вопросу как заменить реле и перегоревшие предохранители на автомобиле Лада Приора

И первое, что нам необходимо сделать – это отключить клемму «─» АКБ.
Поверните на 90° три замка крышки блока предохранителей и реле.
Преодолевая сопротивление фиксаторов, снимите крышку.
Установите в контактный разъем предохранитель того же номинала, что и снятый.
Малогабаритные реле в монтажном блоке также можно извлекать пинцетом для предохранителей. Остальные реле придется извлекать руками, так как конструкция пинцета для реле, расположенного в монтажном блоке, предусматривает наличие ребер на боковых поверхностях реле, но в данном монтажном блоке такие реле отсутствуют.
Установите реле того же типа, что и снятое. Предохранители разного номинала окрашены разным цветом. Кроме того, на предохранитель нанесено числовое значение силы тока, на которую он рассчитан (номинал).

Как снять и заменить монтажный блок реле и предохранителей на Ладе Приоре

Но, не редко бывают случаи, когда просто не обойтись заменой одного реле и предохранителя. В этом случае приходится заменять весь монтажный блок. Для этого:

Отсоединяем клемму минус от АКБ
Снимаем крышку монтажного блока
Выворачиваем винт крепления монтажного блока к панели приборов
Снимаем монтажный блок с панели приборов, выводя его из зацепления с крючками крепления.
Снимаем с монтажного блока все реле и предохранители
Отжимаем фиксаторы клемм электропроводки
Извлекаем клеммы с проводами из монтажного блока и снимаем монтажный блок с автомобиля

Ответы на распространенные вопросы связанные с заменой реле и предохранителей на Ладе Приора

И так, теперь бы хотелось ответить на распространенные вопросы, которые связаны с заменой предохранителей на Ладе Приора:

Какой предохранитель идет на прикуриватель Лада Приора?

На автомобиле Лада Приора за функциональность и работу прикуривателя отвечает предохранитель F13. Его я отметил на скриншоте.

Какой предохранитель идет на дворники в автомобиле Лада Приора?

В монтажном блоке предохранитель F11 отвечает за работу дворников (стеклоочистителей), кроме того в случае возникновения неисправности рекомендую вам проверить реле К6 оно отвечает за омыватель и очиститель лобового стекла (дворники)

Какой предохранитель на Приоре идет на ближний свет?

В случае если вам необходимо заменить предохранитель, идущий на ближний свет, то для этого откройте монтажный блок и обратите внимание на предохранитель F6 и F7 они отвечают за работу ближнего света фар с левой и правой стороны соответственно.

Какой предохранитель отвечает за печку на Лада Приора

За работу печки на автомобиле Лада Приора отвечает предохранитель F9 включение вентилятора отопителя или печки

Какой предохранитель идет/отвечает за стеклоподъемники на Лада Приора

За функциональность стеклоподъёмников и электропакета отвечает предохранитель F31, находится он в монтажном блоке управления

Оценка статьи:

Загрузка. ..

Сохранить себе в:

Adblock
detector

Какой предохранитель на омыватель стекла Priora ~ AUTOTEXNIKA.RU

Содержание

Какой предохранитель отвечает за стеклоподъемники на Priora

Владельцам LADA Priora приходится периодически сталкиваться с неисправностями стеклоподъемников (ЭСП). В некоторых случаях проблема кроется в какой-то мелочи, которую легко устранить своими руками, в другом случае, чтобы отремонтировать ЭСП придется обращаться в сервисный центр. Мы решили разобраться с основными причинами, почему не работает электростеклоподъемники.

Подскажите где предохранитель на дворники LADA Priora

Автомобиль: LADA Priora. Спрашивает: Дима Саблин. Суть вопроса: плохо работают дворники, где предохранитель?

Здравствуйте. После первого дождя стали плохо работать дворники. Трапеция еле-еле поднимается. А иногда нормально. Была похожая ситуация с поворотниками, сменил реле и всё прошло. Подскажите, есть ли отдельное реле на дворники, или всему виной что-то другое.

Также где находится предохранитель дворников на LADA Priora?

За что отвечает предохранители в монтажном блоке LADA Priora

И так давайте теперь пробежимся по предохранителям:

Предохранитель F1 отвечает за электровентилятор радиатора системы охлаждения двигателя
Предохранитель F2 отвечает за обогрев заднего стекла
Предохранитель F3 отвечает за дальний свет (правый борт)
Предохранитель F4 отвечает за дальний свет (левый борт)
Предохранитель F5 отвечает за звуковой сигнал
Предохранитель F6 отвечает за ближний свет (левый борт)
Предохранитель F7 отвечает за ближний свет (правый борт)
Предохранитель F8 отвечает за тревожный сигнал
Предохранитель F9 отвечает за вентилятор отопителя
Предохранитель F10 отвечает за комбинацию приборов, освещение салона, стоп-сигнал
Предохранитель F11 отвечает за стеклоочиститель, обогрев заднего стекла (управление)
Предохранитель F12 отвечает за вывод «15» приборов
Предохранитель F13 отвечает за прикуриватель
Предохранитель F14 отвечает за габаритный свет (левый борт)
Предохранитель F15 отвечает за габаритный свет (правый борт)
Предохранитель F16 отвечает за вывод «15» ABS
Предохранитель F17 отвечает за противотуманную фара левая
Предохранитель F18 отвечает за противотуманную фара правая
Предохранитель F19 отвечает за обогрев сидений
Предохранитель F20 отвечает за блок управления иммобилизатором
Предохранитель F21 отвечает за задний противотуманный свет
Предохранитель F22 – F30 резервное место для предохранителя
Предохранитель F31 отвечает за блок управления электропакетом
Предохранитель F32 резервное место для предохранителя

Предохранители и реле Lada Priora. Расположение. Описание.

Для доступа к монтажному блоку:Поверните пластиковые ручки (3 штуки), удерживающие снизу крышку блока;Потяните за низ крышки, рассоедините верхние держатели ее к панели приборов и снимите крышку блока.

Блок Delphi 15493150

Предохранители

Монтажный блок, реле включения обогрева заднего стекла (контакты)
Контроллер электропакета
Контакт 10 колодки XP2
Элемент обогрева заднего стекла
DELPHI 15493150 (10А)

Комбинация приборов, контакт 20
Выключатель стоп-сигнала
Лампы стоп-сигналов
Блок освещения салона
Плафон освещения салона
Плафон освещения порога правой передней двери
Дополнительный сигнал торможения

Жидкокристаллический индикатор комбинации приборов
Лампы сигналов торможения
Лампа плафона освещения салона
Монтажный блок, реле включения высокой скорости очистителя ветрового стекла
Переключатель очистителей и омывателей, контакт 53а
Переключатель очистителей и омывателей, контакт 53ah
Выключатель обогрева заднего стекла
Монтажный блок, реле включения обогрева заднего стекла (обмотка)
Электродвигатель очистителя ветрового стекла
Электродвигатель очистителя заднего стекла (2171, 2172)
Электродвигатель омывателя ветрового стекла
Электродвигатель омывателя заднего стекла (2171, 2172)
Блок управления надувных подушек безопасности, контакт 25
Комбинация приборов, контакт 21
Контроллер электропакета, контакт 9 колодки X2
Блок управления электромеханическим усилителем рулевого управления, контакт 1 колодки X2
Выключатель лампы света заднего хода
Лампы света заднего хода
Блок управления системы парковки, контакт «11» и «14»
Лампы габаритного света (левый борт)
Комбинация приборов
Сигнализатор главного включателя света
Фонари освещения номерного знака
Фонарь освещения багажника
Контроллер электропакета, контакт 12 колодки X2
Выключатель рециркуляции (сигнализатор включения)
Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением)
Реле электровентилятора отопителя
Выключатель автоматического управления освещением
Блок управления стеклоочистителем и внешним освещением, контакты 3, 11
Контроллер системы автоматического управления климатической установкой, контакт 1
Датчик системы автоматической очистки стекол (датчик дождя), контакт 1
С 2007 года (5А):

Переключатель световой сигнализации, контакт 30
Колода диагностики, контакт 16
Часы
Контроллер системы автоматического управления климатической установкой, контакт 14

Центральный блок кузовной электроники (центральный замок, электростеклоподъемники, аварийная сигнализация, указатели поворотов, дальний свет фар, сигнализация дальним светом, обогрев сидений, обогрев заднего стекла, очиститель ветрового стекла, блок автоматического управления наружным освещением)
Диагностический разъем
Блок управления отопителем
С 2007 года (20А):

Электродвигатель очистителя ветрового стекла (автоматический режим)
Монтажный блок
Реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)

Блок выключателей на двери водителя
Контроллер электропакета, клемма 2 колодки X1
Контроллер электропакета, клемма 3 колодки X1
Модуль двери водителя, контакт 6
Плафон освещения порога левой передней двери
На автомобиле без кондиционера:

Реле вентилятора системы охлаждения

Реле включения ближнего света и габаритных огней фар (система автоматического управления освещением)
С 2007 года:

Реле включения звукового сигнала тревожной сигнализации

Реле автоматического управления наружным освещением(блок автоматического управления наружным освещением (дальний и ближний свет фар, противотуманные фары, лампы противотуманного света в задних фонарях, регулятор направления пучков света фар))

Предохранители и реле Lada Priora

Большинство цепей электрооборудования в Lada Priora защищены плавкими предохранителями, которые установлены в монтажном блоке. Данный блок расположен в приборной панели слева внизу и закрыт крышкой. Перед тем как менять перегоревший предохранитель, нужно выяснить причину перегорания и устранить ее. При поиске неисправности, рекомендуем просмотреть цепи, которые защищены плавкими предохранителем.

Монтажный блок реле и предохранителей для Lada Priora (ВАЗ 2170) находится в салоне, в приборной панели слева снизу под крышкой. Добраться до него можно открутив три замка:

Расположение реле и предохранителей в монтажном блоке:

№ реле/ предохранителя	Расшифровка
1, 2	Пинцеты
К1	Реле включения электро-вентилятора радиатора системы охлаждения двигателя
К2	Реле включения обогрева заднего стекла Lada Priora
К3	Реле включения стартера
К4	Дополнительное реле (реле зажигания)
К5	Место для резервного реле
К6	Реле включения омывателя и очистителя ветрового стекла
К7	Реле включения дальнего света фар
К8	Реле включения звукового сигнала
К9	Реле включения тревожного сигнала
K10-K12	Места для резервного реле
F1-F17	Плавкие предохранители

Расшифровка предохранителей Priora F1-F32:

№ предохранителя	Сила тока, А	Защищаемая цепь (расшифровка)
F1	25	Электровентилятор радиатора системы охлаждения двигателя
F2	25	Обогрев заднего стекла
F3	10	Дальний свет справа
F4	10	Дальний свет слева
F5	10	Звуковой сигнал
F6	7. 5	предохранитель ближнего света слева
F7	7.5	Ближний свет справа
F8	10	Предохранитель сигнала Priora
F9	25	Вентилятор отопителя (предохранитедь печки приоры)
F10	7.5	Комбинация приборов, освещение салона, стоп-сигнал
F11	20	Стеклоочиститель, обогрев заднего стекла (управление)
F12	10	Вывод “15” приборов
F13	15	Предохранитель прикуривателя Priora
F14	5	Габаритный свет (левый борт)
F15	5	Габаритный свет (правый борт)
F16	10	Вывод «15» ABS
F17	10	Противотуманная фара левая
F18	10	Противотуманная фара правая
F19	15	Обогрев сидений
F20	5	Блок управления иммобилизатором
F21	7. 5	Задний противотуманный свет Priora
F22-F30	—	Резервное место для предохранителя
F31	30	Блок управления электропакетом — предохранитель блока комфорта Priora
F32	—	Резервное место для предохранителя

Расшифровка реле в монтажном блоке Lada Priora в версии Люкс Плюс:

Номер	Наименование	Назначение
K1	5-1393304-8	Реле включения ближнего света и габаритных огней фар (система автоматического управления освещением)
K2	2110-3747210-30	Реле включения обогрева заднего стекла
КЗ	2110-3747210-30	Реле включения стартера
K4	2170-3747310	Реле дополнительное
K6	2110-3747210-10	Реле включения высокой скорости (автоматический режим) очистителя ветрового стекла
K7	1119-3747210-10	Реле включения дальнего света фар
K8	1119-3747210-10	Реле включения звукового сигнала приоры
K9	1119-3747210-10	Реле включения звукового сигнала тревожной сигнализации
K10	1119-3747210-10	Реле включения противотуманных фар
K11	1119-3747210-10	Реле включения обогрева передних сидений
K12	1119-3747210	Реле включения очистителя ветрового стекла (прерывистый режим и автоматический режим)

Цепи, которые защищены плавкими предохранителями в монтажном блоке Lada Priora в версии Люкс Плюс

Переключатель очистителей и омывателей, контакт 53ah

Монтажный блок, реле включения обогрева заднего стекла (обмотка) Электродвигатель очистителя ветрового стекла Электродвигатель очистителя заднего стекла (2171, 2172)

Электродвигатель омывателя ветрового стекла Электродвигатель омывателя заднего стекла (2171, 2172)

Контроллер электропакета, контакт 9 колодки X2

Блок управления электромеханическим усилителем рулевого управления, контакт 1 колодки X2 Выключатель лампы света заднего хода Лампы света заднего хода

Комбинация приборов, сигнализатор главного включателя света Фонари освещения номерного знака Фонарь освещения багажника

Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением)

Выключатель автоматического управления освещением

Блок управления стеклоочистителем и внешним освещением, контакты 3. 11 Контроллер системы автоматического управления климатической установкой, контакт 1

Схема расположения предохранителей и реле в блоке Lada Priora 2

Назначение предохранителей Lada Priora 2:

№ предохранителя (сила тока, А)	Обозначения
F1 (25)	Электровентилятор двигателя
F2 (25)	Обогрев заднего стекла
F3 (10)	Дальний свет (правый борт)
F4 (10)	Дальний свет (левый борт)
F5 (10)	Звуковой сигнал
F6 (7,5)	Ближний свет (левый борт)
F7 (7,5)	Ближний свет (правый борт)
F8
F9
F10 (7,5)	Комбинация приборов, стоп-сигнал
F11 (20)	Центральный блок кузовной электроники, омыватель ветрового стекла
F12 (10)	Клемма 15 приборов
F13 (15)	Прикуриватель
F14 (5)	Габаритный огонь (левый борт), фонари освещения номерного знака
F15 (5)	Габаритный огонь (правый борт), плафоны освещения багажного и вещевого ящика
F16 (10)	Клемма 15 ABS
F17 (10)	Противотуманная фара левая
F18 (10)	Противотуманная фара правая
F19 (15)	Блок управления обогревом сидений
F20 (10)	Контроллер САУКУ
F21 (10)	Центральный блок кузовной электроники, диагностический разъем, блок управления отопителем
F22 (5)	Модуль двери водителя
F23 (5)	Дневные ходовые огни
F24 (15)	Блок управления системой надувных подушек безопасности
F25 (20)	Центральный блок кузовной электроники, очиститель ветрового стекла
F26 (5)	Задние противотуманные огни
F31 (30)	Центральный блок кузовной электроники
F32 (30)	Электровентилятор отопителя

Обозначения реле, номера указаны на корпусе монтажного блока:

№ реле	Наименование реле
К1	Реле электродвигателя охлаждения радиатора
К2	Реле обогрева заднего стекла
КЗ	Реле стартера
К4	Реле разгрузки выключателя зажигания
К7	Реле дальнего света фар
К8	Реле звукового сигнала
К9	Реле ближнего света фар
К10	Реле противотуманных фар
К11	Реле задних противотуманных огней
К12

Блок предохранителей на клемме плюс аккумулятора Lada Priora 2

№ предохранителя (сила тока, А)	Цвет	Обозначения
1 (30)	Зеленый	Система управления двигателем
2 (50)	Красный	Усилитель руля
З, 4 (60)	Синий	Генератор
5 (40)	Оранжевый	Антиблокировочная система тормозов ABS (ABS)
6 (30)	Зеленый	Антиблокировочная система тормозов ABS (ABS)

Для того, чтобы снять монтажный блок, необходимо для начала отсоединить клемму. от аккумулятора. Затем:

Рекомендуем пометить снимаемые провода с блока провода, чтобы потом их установить в новый на прежние места. Установить блок необходимо в обратном порядке согласно схеме снятия.

Дополнительный блок предохранителей и реле системы впрыска Priora

Расположение элементов дополнительного блока

Предохранители приоры

№ предохранителя (сила тока, А)	Обозначения
F1 (15)	Предохранитель цепи главного реле и блокировки стартера
F2 (7,5)	Предохранитель цепи питания электронного блока управления (контроллера)
F3 (15)	Предохранитель бензонасоса приоры
К1	Главное реле
К2	Реле включения электробензонасоса

Дополнительный блок реле у Lada Priora расположен под правой облицовкой тоннеля пола. Чтобы до него добраться, необходимо:

Основной блок предохранителей расположен возле аккумулятора (цифра 7 на фото)

Подкапотное пространство автомобиля:

6 — расширительный бачок системы охлаждения двигателя;

Расположение основных предохранителей электрооборудования Lada Priora (они могут отличаться, в зависимости от комплектации и года выпуска машины):

№ предохранителя (сила тока, А)	Обозначения
F1 (30)	Предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД)
F2 (60)	Предохранитель цепи питания электровентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета
F3 (60)	Предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель
F4, F6 (60)	Предохранители силовой цепи генератора
F5 (50)	Предохранитель цепи питания электромеханического усилителя рулевого управления

Блок реле и предохранителей системы кондиционирования Lada Priora, который находится рядом со стаканом левой стойки

№ предохранителя (сила тока, А)	Обозначения
1 (30)	Предохранитель цепи питания электровентилятора правого
2 (30)	Предохранитель цепи питания электровентилятора левого
3	Реле электровентилятора правого
4	Реле дополнительное (последовательного включения электровентиляторов левого и правого)
5	Реле электровентилятора левого
6 (40)	Предохранитель цепи питания электровентилятора отопителя
7 (15)	Предохранитель цепи питания компрессора
8	Реле электровентилятора отопителя
9	Реле компрессора

Схема электрических соединений переднего жгута проводов 2172-3724010-30

№	Обозначения
1	Фара правая
2	Датчик скорости правый передний
3	Выключатель лампы света заднего хода
4	Электродвигатель омывателей
5	Электродвигатель стеклоочистителя
6	Выключатель подкапотной лампы
7	Электровентилятор системы охлаждения двигателя (левый)
8	Стартер
10	Батарея аккумуляторная
11	Блок предохранителей основной
12	Генератор
13	Гидроагрегат ABS
14	Датчик температуры воздуха
15	Датчик уровня тормозной жидкости
16	Сигнал тревожной сигнализации
17	Сигнал звуковой
18	Датчик скорости левый передний
19, 20, 21	Колодки жгута проводов переднего к колодкам жгута проводов панели приборов
22	Фара левая
23	Противотуманная фара правая
24	Противотуманная фара левая
25	Датчик давления системы кондиционирования воздуха
26	Компрессор кондиционера
27	Электровентилятор климатической установки (правый)
28	Датчик температуры воздуха (система кондиционирования)
29	Электродвигатель омывателя заднего стекла
30	Колодка жгута проводов переднего к колодке жгута проводов отопителя
31	Реле электровентилятора правого
32	Реле электровентилятора левого
33	Реле дополнительное (последовательного включения электровентиляторов левого и правого)
34	Реле электровентилятора отопителя
35	Реле компрессора
36	Предохранитель цепи питания компрессора (15 А)
37	Предохранитель цепи питания электровентилятора отопителя (40 А)
38	Колодка жгута проводов переднего к колодке жгута проводов заднего
39	Предохранитель цепи питания электровентилятора правого (30 А)
40	Предохранитель цепи питания электровентилятора левого (30 А)

СМОТРИТЕ ТАКЖЕ предохранители и реле для:

Электромагнитное реле

Электромагнитное реле – это коммутационное устройство, предназначенное для разгрузки контактов. В основе работы лежит закон электромагнитной индукции.

Принцип действия реле

Предохранитель сигнализации

Priora где находится

Всем привет!При каких либо отказах электросистем автомобиля, первым делом проверяют предохранители в монтажном блоке.Но, учитывая то, что на Priora несколько разновидностей оных, иногда, замена и поиск перегоревшего предохранителя вызывает проблемы. Поэтому, я решил собрать всю информацию о них в одном месте. Использовались материалы с просторов интернета, поэтому, если кто то пожелает что то добавить, либо дополнить — пишите.Итак, начнем.Первым рассматриваемым блоком будет от комплектации

К1 Реле включения электровентилятора радиатора системы охлаждения двигателяК2 Реле включения обогрева заднего стеклаК3 Реле включения стартераК4 Дополнительное реле(реле зажигания)К5 Место для резервного релеК6 Реле включения омывателя и очистителя ветрового стеклаК7 Реле включения дальнего света фарК8 Реле включения звукового сигналаК9 Реле включения тревожного сигналаК10 Место для резервного релеК11 Место для резервного релеК12 Место для резервного реле

Цепи защищаемые предохранителямиF1(25A) Электровентилятор радиатора системы охлаждения двигателяF2(25A) Обогрев заднего стеклаF3(10A) Дальний свет(правый борт)F4(10A) Дальний свет(левый борт)F5(10A) Звуковой сигналF6(7.5A) Ближний свет(левый борт)F7(7.5A) Ближний свет(правый борт)F8(10A) Тревожный сигналF9(25A) Вентилятор отопителяF10(7. 5A) Комбинация приборов(клемма»30″).Освещение салона.Лампы стоп-сигналов.F11(20A) Стеклоочиститель, обогрев заднего стекла(управление)F12(10A) Вывод «15» приборовF13(15A) ПрикуривательF14(5A) Габаритный свет(левый борт)F15(5A) Габаритный свет(правый борт)F16(10A) Вывод «15» АБСF17(10A) Противотуманная фара леваяF18(10A) Противотуманная фара праваяF19(15А) Обогрев сиденийF20(5A) Блок управления иммобилизаторомF21(7.5A) Задний противотуманный светF22-F30 Резервное место предохранителяF31(30A) Блок управления электростеклопакетомF32 Резервное место предохранителя

К1 Место для резервного релеК2 Реле включения обогрева заднего стеклаК3 Реле включения стартераК4 Дополнительное релеК5 Место для резервного релеК6 Реле включения высокой скорости (автоматический режим) очистителя ветрового стеклаК7 Реле включения дальнего света фарК8 Реле включения звукового сигналаК9 Реле включения звукового сигнала тревожной сигнализацииК10 Реле включения противотуманных фарК11 Реле включения обогрева передних сиденийК12 Место для резервного реле

F1 РезервF2(25A) Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт «10» колодкиХР2. Элемент обогрева заднего стекла.F3(10A) Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар.F4(10A) Левая фара, лампа дальнего света.F5(10A) Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.F6(7.5A) Левая фара, лампа ближнего света.F7(7.5A) Правая фара, лампа ближнего света.F8(10A) Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации.F9 РезервF10(10A) Комбинация приборов, контакт «20». Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения.F11(20A) Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт «25».F12(10A) Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».F13(15A) ПрикуривательF14(5A) Лампы габаритного света(левый борт) Комбинация приборов, сигнализатор главного света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки Х2F15(5A) Лампы габаритного света(правый борт) Плафон освещения вещевого ящикаF16(10A) Гидроагрегат, контакт «18»F17(10A) Противотуманная фара леваяF18(10A) Противотуманная фара праваяF19(15А) Выключатель обогрева сидений, контакт «1» Обогреватели передних сиденийF20(10A) Выключатель рециркуляции(сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол(датчик дождя), контакт «1»F21(5A) Переключатель световой сигнализации, контакт «30» Колодка диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14»F22 (20А) Электродвигатель очистителя ветрового стекла(автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)F23 (7. 5А) Блок управления стеклоочистителями и внешним освещением, контакт «20»F24 — F30 РезервF31(30A) Контроллер электропакета, клемма «2» колодки Х1 Контроллер электропакета, клемма «3» колодки Х1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двериF32Резерв

К1 Реле включения ближнего света и габаритных огней фар(система автоматического управления освещением)К2 Реле включения обогрева заднего стеклаК3 Реле включения стартераК4 Дополнительное релеК5 Место для резервного релеК6 Реле включения высокой скорости (автоматический режим) очистителя ветрового стеклаК7 Реле включения дальнего света фарК8 Реле включения звукового сигналаК9 Реле включения звукового сигнала тревожной сигнализацииК10 Реле включения противотуманных фарК11 Реле включения обогрева передних сиденийК12 Реле включения очистителя ветрового стекла(прерывистый режим и автоматический режим)

Так же имеются дополнительный монтажный блок и блок системы кондиционирования.

Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае поломки автомобиля связанной с электрооборудованием, в первую очередь проверяют предохранители и реле. Если предохранитель перегорел, то перед его заменой следует сначала определить причину его перегорания.

Схема расположения реле и предохранителей LADA Priora (Lada Priora)

Расположение монтажного блока предохранителей LADA Priora

Расположение реле и предохранителей в монтажном блоке LADA Priora

Предохранители и защищаемые ими цепи

№	A	Защищаемые цепи
F1	25	Электровентилятор радиатора системы охлаждения двигателя
F2	25	Обогрев заднего стекла
F3	10	Дальний свет (правый борт)
F4	10	Дальний свет (левый борт)
F5	10	Звуковой сигнал
F6	7,5	Ближний свет (левый борт)
F7	7,5	Ближний свет (правый борт)
F8	10	Тревожный сигнал
F9	25	Вентилятор отопителя
F10	7,5	Комбинация приборов, освещение салона, стоп-сигнал
F11	20	Стеклоочиститель, обогрев заднего стекла (управление)
F12	10	Вывод «15» приборов
F13	15	Прикуриватель
F14	5	Габаритный свет (левый борт)
F15	5	Габаритный свет (правый борт)
F16	10	Вывод «15» ABS
F17	10	Противотуманная фара левая
F18	10	Противотуманная фара правая
F19	15	Обогрев сидений
F20	5	Блок управления иммобилайзером
F21	7,5	Задний противотуманный свет
F22-F30	—	Резервный
F31	30	Блок управления электропакетом
F32	—	Резервный

Обозначение	Включаемые цепи
К1	Реле вентилятора системы охлаждения двигателя
К2	Реле обогрева заднего стекла
К3	Реле стартера
К4	Дополнительное реле (реле зажигания)
К5	Место для резервного реле
К6	Реле омывателя и очистителя ветрового стекла
К7	Реле дальнего света фар
К8	Реле звукового сигнала
К9	Реле тревожного сигнала
К10,11,12	Место для резервного реле

Расположение дополнительных предохранителей LADA Priora

Дополнительные реле и предохранители и защищаемые ими цепи

№	Защищаемые цепи	А
F1	Предохранитель главного реле и блокировки стартера	15
F2	Предохранитель питания ЭБУ	7,5
F3	Предохранитель бензонасоса	15
К1	Главное реле	—
K2	Реле электробензонасоса	—

Расположение силовых предохранителей LADA Priora

Что делать, если часто перегорают предохранители в

Priora

Перегорание предохранителя никогда не происходит без причины. В данном случае в цепи могло произойти короткое замыкание или серьезная перегрузка.

Если короткое замыкание может возникать по причине неполадок в электропроводке или потребителе, то перегрузки возникают только у предохранителя прикуривателя.

Использование автомобильных пылесосов, компрессоров и прочих слишком мощных устройств в гнезде прикуривателя приводят к срабатыванию плавкой вставки. Если такое происходит слишком часто, можно поднять номинал штатной вставки на 5 Ампер.

После этого можно продолжить использовать свои потребители, но необходимо постоянно проверять состояние проводки на перегрев.

В случае перегорания предохранителя сразу после замены, необходимо выполнить диагностику автомобиля на наличие КЗ в электропроводке. Доверять это лучше профессиональному автоэлектрику.

Не работает ближний свет со стороны водителя — заменили лампу и проверили предохранитель — Nissan Altima 2002–2006 гг.

142 вопроса Посмотреть все

Крис Рини

Реп: 25

Опубликовано: 8 октября 2018 г.

Опции

Постоянная ссылка
История
Подписаться

У меня Ниссан Альтима 2006 года.

Фара со стороны водителя погасла. Дальний свет работает нормально, а вот ближний нет.

Сначала подумал, что лампочка перегорела, поэтому заменил на новую… Дальше проверил блок предохранителей. Я заменил предохранители на 15 и 10 ампер для H/L Hi/L и H/L Hi/R. Еще ничего.

Я предполагаю, что на данный момент это проблема с проводкой, однако, если у других есть советы о том, как устранить неполадки и быстро сузить круг, я был бы очень признателен! ПОМОЩЬ!

Заранее спасибо

Ответьте на этот вопрос У меня тоже есть эта проблема

Хороший вопрос?

Да №

Оценка 2

Отмена

Самый полезный ответ

Джаефф @jayeff

Респ: 377k

310

1,3к

Опубликовано: 8 октября 2018 г.

Опции

Постоянная ссылка
История

Привет,

Если у вас есть цифровой мультиметр (цифровой мультиметр), проверьте, появляется ли напряжение на разъеме лампы, когда вы включаете переключатель ближнего света.

Если напряжение есть, используйте функцию омметра в мультиметре, чтобы проверить, есть ли хорошее заземление на другом разъеме лампы. Если напряжение есть, а заземление хорошее (0 Ом), то, возможно, разъем неисправен — коррозия.

Если на разъеме нет напряжения, поменяйте местами реле дальнего и ближнего света в блоке предохранителей моторного отсека и проверьте, работает ли оно. (убедитесь, что переключатель фар выключен, когда вы меняете реле, чтобы предотвратить искрение и т. д. при подключении реле)

Привет @ Al Mccloud

Вот изображение блока предохранителей в моторном отсеке для Nissan Altima 2006 года, показывающее реле фар.

(щелкните изображение, чтобы увеличить его для лучшего просмотра)

Был ли этот ответ полезен?

Да №

Оценка 3

Отменить

Тим @ecmech58

Рем: 13

Опубликовано: 11 июня 2019 г.

Опции

Постоянная ссылка
История

Что ж, я так и не увидел ответа от автора оригинального сообщения об этой проблеме. Но для дальнейшего использования у меня есть возможное решение. На Quest 2001 года питание поступает от аккумулятора на два предохранителя на 15А. один для правой и один для левой фары. предохранители контролируют цепи как дальнего, так и ближнего света. проверьте, хорошие ли они. Также сделайте чтение напряжения, чтобы видеть, доступно ли питание. после этого мощность проходит через блок управления фарами. Я не уверен в назначении этого устройства, так как схема фар довольно проста. После этого они идут отдельно на каждую фару, один провод на ближний и один на высокий. замерь напряжение на разъеме лампы фары. центральный провод заземлен. черный провод с белыми кольцами. . и, наконец, добрались до 3 оснований. лишние основания — это не плохо. эти 3 основания взаимосвязаны и являются общими для всего вашего наружного освещения. поэтому, если одна фара не горит, а другая нет, или обе фары не горят, а габаритные/стояночные огни не горят, это не основание. используйте это, чтобы получить базовую картину состояния цепи. если вы используете эти точки, и ваша фара не работает, обратитесь к блоку управления фарами. подвод питания тестовой схемы на контакты, которые подаются в модуль от предохранителей 15а. это установит, поступает ли питание, а затем снова на выходной стороне, подаваемой на фары. это позволит установить, теряется или уменьшается мощность в сборке модуля. Вы должны найти несоответствие там. Вы можете заказать этот модуль онлайн. в 2019 годуони, казалось, собирались около 30-40 долларов. или… съездить на свалку, вытащить там одну из машины. дешевле, и это поможет вам научиться их снимать, если у вас есть возможность выбрать место для своего типа в вашем районе. теперь, если после всего этого у вас все еще нет окончательного ответа, вам нужно будет начать вскрывать жгуты проводов и копаться в проводах в поисках обрывов. Удачи

Был ли этот ответ полезен?

Да №

Оценка 1

Отменить

Джаефф @jayeff

Респ: 377k

310

1,3к

Опубликовано: 3 июня 2021 г.

Опции

Постоянная ссылка
История

Привет, @Pam Baker

Вот изображение соответствующего раздела из руководства по обслуживанию и ремонту Nissan Altima 2005–2006 годов, показывающее, как проверить отсутствие ближнего света фар, только с одной стороны.

(щелкните изображение, чтобы увеличить его для лучшего просмотра)

Был ли этот ответ полезен?

Да №

Оценка 1

Отмена

РЕШЕНО: Фара ближнего света со стороны водителя заменена, но все равно не горит — Nissan Altima 2002-2006

330662

Nissan Altima — автомобиль среднего размера, выпускаемый компанией Nissan и, возможно, являющийся продолжением линейки Nissan Bluebird, начало которой было положено в 1957.

142 вопроса Посмотреть все

Гордон Локхарт @glock123

Рем: 11

Опубликовано: 15 августа 2016 г.

Опции

Постоянная ссылка
История
Подписаться

Вставив новую лампочку, а она все равно не горит, я заметил, что поворотники не работают в Nissan Altima 2005 года выпуска (машина моей жены, так что не знаю, была ли проблема до этого). Заземляющий провод получает показания счетчика, а положительный разъем — нет. У меня нет мануала, поэтому не знаю какой предохранитель смотреть. Помощь!!!!

Ответил! Посмотреть ответ У меня тоже есть эта проблема

Хороший вопрос?

Да №

Оценка 0

Отмена

Выбранное решение

tcagle53 @professorc

Rep: 7.7k

Служба ремонта и обновления электроники профессора C

Опубликовано: 16 августа 2016 г.

Опции

Постоянная ссылка
История

http://cdn.dealereprocess.com/cdn/servic…

Большинство японских автомобильных продуктов имеют легенду на крышке (ах) блока предохранителей, которая показывает, какой предохранитель подходит к какой цепи. Приведенный выше PDF-файл показывает, что предохранители есть как под капотом, так и за небольшой выдвижной панелью в нижней части приборной панели рядом с дверью водителя.

Был ли этот ответ полезен?

Да №

Оценка 1

Отмена

Самый полезный ответ

Дамиан Апперт

Реп: 337

Опубликовано: 16 августа 2016 г.

Опции

Постоянная ссылка
История

Если проблема только в фаре со стороны водителя, значит проблема локальна только для этой цепи фары, поскольку предохранитель (или реле) этой цепи находится в той же цепи, что и фара со стороны пассажира. Ищите проблему с подключением на самой фаре. Обычно провода цепи для фар просто соединяются напрямую от одной фары к другой и сначала начинаются с предохранителя или реле. В вашем случае, если он зацикливается сначала со стороны пассажира, а затем со стороны водителя, вы можете проверить, где он выходит со стороны пассажира, чтобы убедиться, что он правильно проходит со стороны водителя.

Был ли этот ответ полезен?

Да №

Оценка 2

Отменить

Дамиан Апперт

Реп: 337

Опубликовано: 16 августа 2016 г.

Опции

Постоянная ссылка
История

Проблема с указателями поворота не связана с проблемой фар. Они на совершенно разных цепях. Вы можете обнаружить перегоревший предохранитель указателей поворота, но его устранение не решит проблему с фарами. Рассматривайте это как две отдельные проблемы, и это облегчит устранение неполадок.

Был ли этот ответ полезен?

Да №

Оценка 1

Отмена

Как заменить фары, лампы и предохранители

NAPA CanadaОбновлено: 09 мая 2020 г.

Фары вашего автомобиля тусклые или перегорели? Эти пошаговые инструкции от экспертов NAPA Canada покажут вам, как заменить фары, лампы и предохранители.

1 / 4

Фото: ShutterStock

Обслуживание автомобиля своими руками: замена фар, ламп и предохранителей

Перегоревшая лампочка или предохранитель являются основной причиной большинства проблем с освещением автомобиля . Хорошая новость заключается в том, что замена фар, ламп и предохранителей — относительно простая работа, которая займет не более 10 минут.

Перед заменой фар, ламп и предохранителей подготовьте все необходимые для работы инструменты:

Съемник предохранителей
Крестовая отвертка
Плоская отвертка
Пара плоскогубцев
6
Малая проволочная щетка
Тряпка или перчатки
Фонарик
Новая/запасная лампочка или предохранитель (проконсультируйтесь с руководством по эксплуатации автомобиля или в местном магазине NAPA, чтобы убедиться, что вы используете правильную сменную лампочку или предохранитель).

2 / 4

Фото: NAPA Canada

Как заменить миниатюрные лампочки в вашем автомобиле

Миниатюрные лампочки можно найти повсюду в вашем автомобиле, они бывают разных форм и размеров. Они используются для освещения всего, начиная с приборной панели и перчаточный ящик к поворотникам и стоп-сигналам. Когда эти лампочки перегорают, обычно можно увидеть оборванную нить внутри стекла.

ВНИМАНИЕ: Перед заменой любой миниатюрной лампочки убедитесь, что выключатель в цепи выключен. В целях безопасности используйте тряпку или перчатку, чтобы защитить руку на случай, если лампочка сломается.

Чтобы извлечь одинарный ( тип A, выше ) или двойной ( тип B, выше ) байонетную лампу из патрона, слегка нажмите и поверните против часовой стрелки.

Чтобы вставить байонетную лампу с одним контактом, поместите цоколь лампы в патрон. Убедитесь, что указательный выступ на основании совмещен с прорезью в гнезде. Затем слегка нажмите и поверните по часовой стрелке.

Чтобы вставить лампу с двойным байонетным контактом, поместите цоколь лампы в патрон. Убедитесь, что оба выступа на основании совмещены с прорезями в гнезде. Если выступы расположены в шахматном порядке, убедитесь, что короткий выступ совмещен с коротким пазом, а длинный выступ совмещен с длинным пазом. Затем слегка нажмите и поверните по часовой стрелке.

Чтобы извлечь лампу с клиновидным цоколем ( тип C, выше ) из патрона, не нужно поворачивать. Вместо этого вытащите лампочку прямо из патрона.

Чтобы вставить лампу с клиновидным цоколем, аккуратно вставьте цоколь прямо в патрон. В целях безопасности используйте тряпку или перчатку, чтобы защитить руку на случай, если лампочка сломается.

3 / 4

Фото: The Family Handyman

Как заменить фары

Существует два типа систем автомобильных фар : системы с герметичными лучами и системы сменных ламп. В системах с закрытым светом лампа фары постоянно заключена в круглый или прямоугольный корпус фары ( А, вверху слева ). При перегорании лампы фары необходимо заменить весь блок. В системе сменных ламп, иногда называемой составными фарами, используется сменная галогенная лампа ( B, лампа ). Когда он сгорит, его можно снять с задней части корпуса фары и заменить.

ВНИМАНИЕ: Убедитесь, что выключатель фар выключен при замене корпуса фары или галогенной лампы фары. Всегда надевайте защиту для глаз.

Для замены герметичных фар:

Снимите все винты, корпус, накладку, стопорные кольца или молдинг вокруг корпуса фары.
Снимите заглушку с задней части лампы. Не трогайте регулировочные винты, используемые для регулировки направления фонаря ( в центре, вверху ).
Выполните действия в обратном порядке, чтобы установить новую лампу, убедившись, что она прочно и правильно установлена.

Чтобы заменить сменную галогенную лампу:

Откройте капот и найдите лампу в задней части фары ( справа, выше ).
Аккуратно снимите электрический разъем с задней части лампы. Если есть стопорное кольцо, снимите его.
Не поворачивая лампочку, осторожно вытащите ее из патрона. Берите лампу только за пластиковый цоколь. НЕ прикасайтесь к стеклянной части лампы. Лампа содержит газообразный галоген под давлением и может разбиться, если ее поцарапать или разбить.
Выровняйте новую лампу в патроне и вставьте ее, пока пластиковый монтажный фланец на лампе не коснется задней части патрона.
Установите на место стопорное кольцо и подсоедините электрический разъем к задней части стопорного кольца.

Возможно, ваши тусклые фары просто мутные? Вот пошаговые инструкции по очистке фар !

4 / 4

Фото: NAPA Canada

Как заменить предохранители

Предохранители бывают двух основных типов ( см. выше ). В старых автомобилях используются стеклянные предохранители ( А, выше ). В новых автомобилях используются миниатюрные пластиковые плавкие предохранители ( B, выше ). Оба состоят из тонкого куска цинка или проволоки, которые плавятся при перегрузке. Обычно предохранители находятся под приборной панелью, в моторном отсеке или в багажнике. Обратитесь к руководству пользователя для точного расположения предохранителей в вашем автомобиле.

Предохранители можно снять с помощью съемника предохранителей, недорогого инструмента , который можно приобрести в местном магазине автозапчастей NAPA .

При замене перегоревшего предохранителя всегда используйте новый предохранитель с таким же током нагрузки. Сила тока указана на предохранителе. Если предохранитель продолжает перегорать, проверьте цепь на наличие дефектов.

Первоначально опубликовано как Замена фар, ламп и предохранителей на NAPA Canada .

Чтобы получить дополнительные полезные советы по уходу за автомобилем и поиску необходимых запчастей, посетите NAPA Canada .

Первоначально опубликовано: 05 ноября 2017 г.

Как долго служат предохранители автомобильных лампочек?

Как долго служат предохранители автомобильных лампочек? | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ПОЛУЧИТЬ ЦЕНУ

Фара не работает Стоимость осмотра

Место обслуживания

$94,99 — $114,99

Диапазон цен для всех автомобилей

Как и другие электронные системы вашего автомобиля, ваши фары имеют предохранитель, который обеспечивает работу, а также защищает от колебаний напряжения. Предохранитель на самом деле не что иное, как перемычка — это небольшой кусок металла, соединяющий две ножки. Когда через предохранитель проходит слишком большое напряжение, перемычка разрывается, размыкая цепь. Плохая новость заключается в том, что ваши фары не будут работать, пока вы не замените предохранитель.

Срок службы предохранителя

Новейшие ножевые предохранители имеют очень долгий срок службы. Теоретически они могут длиться бесконечно. Единственными факторами, которые могут привести к перегоранию предохранителя, являются следующие:

Короткое замыкание : Если в цепи фары возникнет короткое замыкание, это приведет к перегоранию предохранителя. Сменный предохранитель тоже сгорит, скорее всего сразу.
Перенапряжение : Если в цепи фар слишком высокое напряжение, предохранитель перегорит.
Коррозия : Иногда в блок предохранителей может попасть влага. Когда это происходит, это может вызвать коррозию. Однако, если это так, у вас, вероятно, будет более одного перегоревшего предохранителя. Обратите внимание, что попадание влаги в салонный блок предохранителей происходит очень редко.

Проблемы в электрической системе могут привести к регулярному перегоранию предохранителей – достаточно короткого замыкания на провод заземления на одной лампочке, и предохранитель может перегореть. Поймите, что если предохранитель выйдет из строя, ни одна фара не будет работать. Если одна лампочка работает, а другая нет, проблема не в предохранителе.

Предохранителей должно хватить на годы. Если у вас возникают проблемы с частым перегоранием предохранителей на лампочках вашего автомобиля, определенно существует электрическая проблема, и вам следует немедленно проверить и диагностировать ее у профессионального механика.

Следующий шаг

Расписание Фары не работают Осмотр

Самой популярной услугой, которую заказывают читатели этой статьи, является Проверка неработающих фар. После того, как проблема будет диагностирована, вам будет предоставлена предварительная стоимость рекомендуемого исправления и скидка в размере 20 долларов США в качестве кредита на ремонт. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 9:00.ВЕЧЕРА. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов. .. УЧИТЬ БОЛЬШЕ

СМОТРЕТЬ ЦЕНЫ И ПЛАНИРОВКИ

фары

предохранители

фары

Приведенные выше утверждения предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания для более подробной информации

Отличные рейтинги авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение непосредственно перед бронированием.

Excellent Rating

Rating Summary

SEE REVIEWS NEAR ME

Attila

19 years of experience

906 reviews

Request Attila

Attila

19 years of experience

Request Attila

by SHEARRON

Mercedes-Benz GL450 V8-4.6L — Не работает фара — Розелле, Нью-Джерси

Он очень честный. Он диагностировал то, что я думал, было проблемой, которая была бы дорогостоящей. Вместо этого это было легкое незначительное исправление и не раздавило мой карман.

от Lintona

Nissan Altima — Не работает фара — Ирвингтон, Нью-Джерси

Мой опыт работы с Atilla был отличным, он приехал и выполнил работу за короткий промежуток времени. Я доволен и обязательно буду рекомендовать его другим и обязательно закажу его в будущем. 

Михаил

48 лет опыта

124 отзыва

Запрос Михаил

Михаил

48 лет опыта

Запрос Михаил

by Holly

Chevrolet Malibu V6-3. 5L — Не работает фара — Мемфис, Теннесси

Майкл помог мне решить множество проблем с автомобилем и всегда точно знает, как их исправить. Благодарен ему за помощь!

Холли

Chevrolet Malibu — Не работает фара — Мемфис, Теннесси

Майкл всегда делает все возможное, чтобы решить любые проблемы с автомобилем. Он всегда очень добрый и исполнительный.

Расти

23 года опыта

512 отзывов

Запрос Расти

Расти

23 года опыта

Запрос Расти

Обри своевременным образом. С Расти было здорово работать. Погода была холодная и шел дождь, но Расти работал в гараже и закончил работу. Отличная работа!! Спасибо !!

от CHARLES

Lincoln Town Car — не работает фара — Арлингтон, Техас

Расти был великолепен, он помог мне понять, в чем проблема, и сообщил мне, что мне нужно сделать, чтобы ее исправить. Очень очень знающий. Теперь всегда буду им пользоваться!!! Спасибо

Raymond

37 лет опыта

402 Обзоры

Запрос Raymond

Raymond

37 лет опыта

Загонок Raymond

от Peter

RAM 15001 V8-5. 7L — HADMOND — не работает — LAS. Вегас, Невада

Рэй знает свое дело. Нашли проблему и быстро устранили. Хороший представительный парень. Очень рекомендую

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Признаки неисправной или неисправной лампы заднего фонаря

Общие признаки включают в себя неработающие задние фонари при включении выключателя фар и стоп-сигналы, не работающие при торможении.

Как отрегулировать фары

Если вы когда-нибудь проклинали встречного водителя за то, что его фары ослепляют вас, или замечали, что ваши фары, как правило, освещают…

Автомобильные хитрости, которые изменят вашу жизнь

Упростите вождение с этими автомобильными лайфхаками: используйте ботинок в качестве подстаканника, наденьте чулок на стеклоочиститель и предотвратите вмятины в двери с помощью лапши для бассейна.

Просмотрите другой контент

Города

Сметы

Услуги

Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

1 (855) 347-2779 · [email protected]

Читать FAQ

ЗАПРОСИТЬ ЦЕНУ

4 Проблемы с фарами и способы их устранения: Подержанные фары Racine

Истории довольных клиентов

Недорогие автозапчасти Sturtevant

Sturtevant auto — это место, где можно купить качественные подержанные автозапчасти по разумной цене. Очень дружелюбный…

Отличный сервис в Sturtevant Auto

Адам — один из лучших работников. Он быстро отвечает на звонки и обслуживает клиентов по мере их поступления. …

Вежливое и полезное обслуживание

«Судьба была очень вежлива и дала мне то, что мне было нужно, в манере и способной манере, я ценю ее хоп. ..

Больше историй…

Как Стертевант Авто
на Facebook

Домашние решения для повседневных проблем с фарами

С автомобильными фарами постоянно возникают проблемы, но зачастую их невероятно просто устранить. Сэкономьте время и деньги и гордитесь тем, что успешно устранили проблему с вашим автомобилем, не обращаясь к механику.

Если вашему автомобилю просто нужна дешевая запасная часть для фар, обратитесь в Sturtevant Auto. Мы уверены, что бывшие в употреблении детали для марки и модели вашего автомобиля находятся на нашей огромной свалке недалеко от Милуоки.

Свяжитесь с нами для замены фар!

Советы по безопасности при ремонте фар

Вероятность возникновения каких-либо проблем при работе с фарами относительно невелика по сравнению со многими другими автомобильными процедурами. Тем не менее, необходимо наметить несколько основных правил безопасности при работе на любом транспортном средстве.

Ваш двигатель горячий, подождите, пока он остынет. Особенно избегайте металлических компонентов и труб вокруг блока цилиндров.
Выключите двигатель перед началом работ .
Будьте осторожны при работе вблизи электрических зон. Старайтесь не гореть, как римская свеча.

Как восстановить фары в домашних условиях

Предохранитель фары продолжает перегорать

Отключите свет, потяните выключатель и проверьте, не перегорел ли предохранитель. Если нет, то проблема не в проводке. Убедитесь, что вы приобрели лампу фары правильной мощности и что она не неисправна и не повреждена. Проверьте и убедитесь, что проблема в вашей лампе дальнего света. Если это так, замените его. Проверьте все проводные соединения на наличие оголенной проводки.

Лампа фары продолжает перегорать

Если вы замечаете, что заменяете лампочки фар слишком часто, скорее всего, существует основная проблема. Прежде чем идти к механику, рассмотрите следующие варианты:

Не беритесь за лампочку голыми пальцами. Масла могут привести к быстрому перегоранию ламп. Работайте со всеми лампами накаливания в хирургических перчатках и замените все существующие лампы, с которыми, возможно, обращались неправильно.
Посмотрите онлайн-видео и руководства о том, как правильно заменить фару вашего автомобиля.
Убедитесь, что лампочка надежно зафиксирована, без места для маневра или ненужных движений. Известно, что лампы, склонные к чрезмерному движению, ломаются и перегорают гораздо быстрее.
Проверьте патроны ламп на предмет коррозии. У нас есть большой выбор подходящих для замены фар Ниссан, Тойота и Форд.

Включение и выключение мерцания фар

Наиболее распространенной причиной мерцания фар является плохой контакт где-то. Проверьте соединения клемм аккумуляторной батареи. Они могут постепенно разболтаться из-за вибрации двигателя. Осторожно попробуйте пошевелить каждый провод в цепи фары, чтобы увидеть, сможете ли вы определить конкретного виновника. Установите более прочное соединение, когда провод выделяется.

В худшем случае может потребоваться замена всего узла проводки фары профессионалом. Кроме того, как и в случае с другими проблемами устранения неполадок, если вы используете лампочку слишком высокой мощности, это также может привести к мерцанию фар.

Неисправность фар ближнего света

Если фары ближнего света неисправны, не ослепляйте всех на дороге дальним светом. Пришло время приступить к работе и устранить неполадки с ближним светом.

Попробуйте временно заменить одну неисправную лампу на лампу от противоположной фары. Если он работает, лампочку просто необходимо заменить.
Наиболее частая причина неисправности ближнего света — перегоревший предохранитель. Обратитесь к руководству пользователя для получения информации о том, как получить доступ к предохранителям. Проверьте, нет ли расплавленных проводов, ведущих к любому из предохранителей, и при необходимости замените указанные предохранители.
Используйте вольтметр, чтобы убедиться, что питание действительно подается на вашу фару. Если нет, то проблема в вашей проводке. В этот момент следует проконсультироваться с механиком.

Замена фар

Если вы хотите починить фару самостоятельно и вам нужны дешевые запчасти, загляните на нашу свалку в Стертеванте, всего в нескольких милях к западу от Расина. . Возьмите и потяните лампы фар, узлы, крышки и другие компоненты фар. У нас есть огромный запас бывших в употреблении сменных фар для многих самых популярных марок легковых и грузовых автомобилей. Все наши фары проверяются на надежность, поэтому вы получаете качественные детали за небольшую часть стоимости.

Chevrolet

Chrysler

Ford

Honda

Hyundai

Kia

Nissan

Subaru

Toyota

Volkswagen

Auto Parts

Still unable to fix your headlights? Не можете найти конкретную автозапчасть для вашего текущего проекта? Свяжитесь с автосервисом Sturtevant, позвоните сегодня.
