Редуктор заднего моста: устройство, типы, неисправности, замена

Как всем известно, классическим силовым агрегатов автомобиля является двигатель внутреннего сгорания. Разумеется, по ходу распространения электрического транспорта такой двигатель будет отходить в прошлое, но этот момент еще очень далек. А пока всем автолюбителям стоит разбираться, как работают основные узлы транспорта. Так вот, двигатель! Для движения автомобиля энергия от двигателя отбирается с коленчатого вала. Прямая передача энергии ведущим колесам нецелесообразна – они будут вращаться чрез чур быстро. Для этого в автотранспорте предусмотрено сразу два устройства – коробка передач и специальный редуктор моста. Об особенностях последнего, неисправностях и обслуживании – в материале Avto.pro.

Экскурс в историю

Изобретению редукторов мир обязан инженерам, работавшим над оснащением станков. В середине 19 века большое распространение получили паровые двигатели – довольно мощные, относительно надежные и недорогие агрегаты. Энергия стала дешеветь, а значит, появилась возможность использовать новые устройства в производстве. Одним из таких устройств стал текстильный станок, работающий в тандеме с паровым двигателем.

Запчасти на Renault 19

Личинка замка двери передней

19 II convertible (D53, 853) (03.92 — 06.96)

Запчасти на Mazda 2

Диск тормозной передний

2 хетчбек (DL, DJ) (11.14 — )

Так вот, о решенной инженерами проблеме: вращательный момент. Вал парового двигателя вращался со слишком большой скоростью, что делало невозможным прямое подключение станка. Редуктор же позволял изменить как крутящий момент, так и угловую скорость. Это чисто инженерные понятия, так что давайте упростим схему работы редуктора для понимая. Представьте:

• На вращающемся вале двигателя находятся зубья шестерни;
• С зубьями ведущего вала сцепляются зубья вала аналогичного диаметра. В идеальных условиях валы начинают вращаться синхронно;
• С ведомым валом сцепляют уже другой, но большего диаметра. Малая шестеренка вращает большую – скорость вращения большой шестеренки оказывается меньше, чем малой!

Как было выяснено, любые зубчатые передачи имеют особую характеристику – передаточное число. Это отношение числа зубьев т.н. ведомой шестерни к числу зубьев у ведущей шестерни. Если, например, ведомая шестерня имеет

m зубьев, а ведущая n зубьев, то передаточное число у такой пары будет равно m/n. Исходя из значения передаточного числа можно понять, что будет происходить с передаваемым крутящим моментом – увеличится он или уменьшится.

Изобретение редуктора позволило создать надежные и производительные станка, однако со времен редуктор удалось применить и в автомобилестроении. Как вы наверняка знаете, зубчатые передачи используются практически во всех механических и многих электромеханических устройствах. В автомобиле такие передачи являются основой трансмиссии и позволяют быстро менять скорость, с которой движется транспортное средство.

Коротко о главном

Неправильно считать, будто для распределяния энергии с коленчатого вала достаточно одной лишь коробки передач. Почему многие в этом уверены? Дело в том, что ключевым узлом трансмиссии мотоциклов является именно коробка передач и более ничего. Логично предположить, что автомобиль тоже может работать с одной только КП – двигатель внутреннего сгорания у транспорта ведь построен по примерно одинаковым схемам. Однако у автомобилей имеется пара ведущих колес против одного и мотоциклов, вследствие чего вращение одного вала должно передаваться паре т.н. выходных валов. Здесь-то и нужен редуктор. Грубо говоря, он представляет собой два узла в одном корпусе:

• Непосредственно редуктор;
• Дифференциал.

В будущем Avto.pro уделит больше внимания устройству дифференциала. В этом есть смысл, так как обычные описания дифференциалов из технических справочников не дадут автолюбителю четкого понимания того, что же это такое – без графики и подробного «разжевывания» здесь не обойтись. В данном материале мы уделим именно редукторам. Главная их задача в автомобильной трансмиссии – снижение скорости вращения выходных валов относительно скоростей входного вала. Здесь важно отметить, что вне зависимости от привода автомобиля редукторы мостов практически всегда имеют одинаковую конструкцию.

Устройство редуктора заднего моста

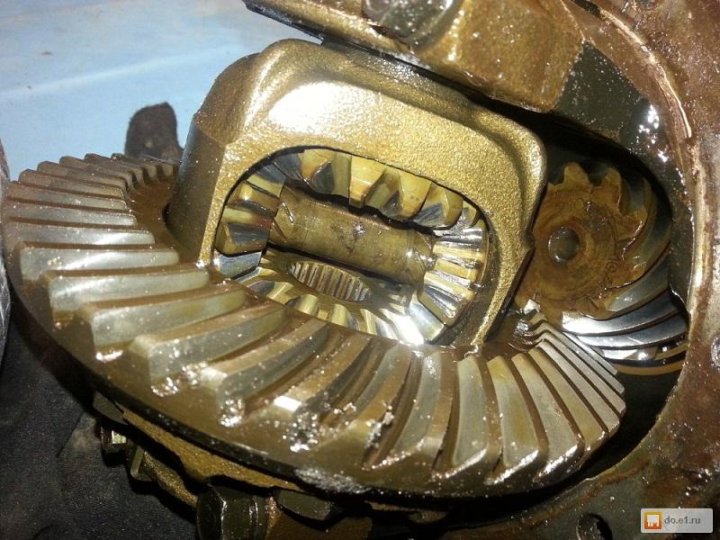

Современные автомобильные редукторы имеют довольно сложное устройство. Дело в том, что они эксплуатируется в очень жестких условиях, так что простые конструкции типа «шестерня-шестерня» сегодня не встречаются. Хотя, разумеется, пара шестеренок являются основой редуктора. Предлагаем взглянуть на редуктор заднего моста в разрезе:

В зависимости от конструкции и выполняемых задач ведущая и ведомая шестерни редукторов могут иметь различную геометрию.

В зависимости от формы зубьев механизм будет иметь различный КПД, шумность работы и т.п. Среди основных вариантов выделяют следующие:

• Коническая передача. Это пара конических шестерен, расположенных под углом 90° друг относительно друга. Применяются в авто как с задним, так и полным приводом;
• Червячная передача. Это перпендикулярно расположенные и сцепление друг с другом шестерня и винт, называемый червяком. В трансмиссии уже не применятся, а вот в рулевых механизмах – очень широко;
• Гипоидная передача. Пара шестерен, расположенных относительно друг друга под углом 45°. Такая передача используется в авто и с задним, и с полным приводом;
• Цилиндрическая передача. Параллельно расположенные шестерни. Вариант исполнения передачи в переднеприводных автомобилях.

Уже упомянутое передаточное число является основной характеристикой редуктора заднего моста. Чем больше передаточное число, тем на более тяжелый автомобиль устанавливается редуктор.

Так, например, грузовики имеют редуктора с большим передаточным числом – транспорт получает огромную грузоподъемность, но не выдает большой скорости. В свою очередь, спортивные автомобили имеют редуктор с небольшим передаточным числом, да и сам механизм обычно (за исключением шестерен) изготовлен из легких материалов – это позволяет немного, но уменьшить вес транспорта. Кстати, если автомобиль полноприводный, то он имеют пару редукторов.

Неисправности редуктора заднего моста

В силу эксплуатации в жестких условиях редуктор периодически выходит из строя. Сама его конструкция создавалась с расчетом на высокую живучесть, однако механизм все равно нуждается в периодическом осмотре и обслуживании. На скорый выход редуктора заднего моста автолюбителю укажет следующее:

1. Появление шумов при разгоне авто;
2. Скрипы и шум при вхождении в поворот;
3. Шум при торможении двигателем;
4. Постоянный назойливый гул со стороны заднего моста;
5. Появление стуков при начале движения.

В первом случае неисправность кроется в изношенных подшипниках дифференциале или же низком качестве смазки редуктора. Во втором случае имеет место аналогичный износ подшипников. В третьем случае стоит проверить подшипники главной шестерни и ее зубья. Классическим признаком износа редуктора является изменение зазоров между зубьями. В четвертом случае неисправность связана с деформацией балок или же истиранием шестеренок, полуосей. И, наконец, в пятом случае причиной появления шума может стать увеличение зазоров в шлицевом соединении или же нарушение целостности отверстия под оси сателлитов. Более редкий случай: появление гула со стороны редуктора вследствие поломки его корпуса.

Как можно видеть, чаще всего редуктор выходит из строя по причине сильного износа подшипников и сальников, а также истирания зубьев шестерен. На практике основные компоненты редуктора быстро изнашиваются вследствие несоблюдения регламента замены масла. В идеале, маслу требуется замена каждые 40-55 тыс. км. пробега. Также не стоит экономить на масле – рекомендуем покупать или оригинальный смазочный материал, или же «аналоги» от серьезных производителей. Смазочным материалом для большинства современных редукторов является масло класса API GL5. Его вязкость регламентируется автоконцерном.

Выбор нового редуктора

Подобрать новый редуктор заднего моста довольно просто. При этом в продаже встречаются почти идентичные оригиналу редукторы, которые отличаются лишь передаточным числом. Будьте особенно внимательны – если вы купите и установите редуктор с неподходящим передаточным числом, автомобиль будет вести себя странно. Данным компонент трансмиссии обычно ищут по параметрам транспорта, хотя автолюбитель может также искать его по:

• VIN-коду;
• Коду имеющегося редуктора.

Так как код детали обычно неизвестен до ее демонтажа, мы рекомендуем вести поиски по передаточному числу и параметрам автомобиля. Кстати, после того как вы найдете подходящий редуктор, внимательно осмотрите его. Часто в продаже можно увидеть редукторы с затертыми номерами заводской пары. Как правило, это оригинальные, но находившиеся в эксплуатации редуктора – они были восставлено (не всегда качественно) и пущены в розницу.

Отдельного упоминания стоят такие скрытые параметры редукторов, как… параметры металла. И вот почему мы заостряем на них внимание читателя: в продаже иногда встречаются не только восстановленные редукторы, но и изготовленные без соблюдения технологии. В идеале, шестерни редуктора должны быть на

1,5-2,0 мм насыщены углеродом, после чего закалены. Поверхность шестерней должна быть довольно твердой (около 55 ед.), а внутренность, напротив, вязкой. Обе шестерни должны иметь одинаковую твердость. Геометрия шестерен, как вы уже догадались, должна четко соблюдаться. После покупки редуктора имеет смысл отнести его на проверку к специалисту или воспользоваться твердомером, если он у вас есть.

Если вы не хотите «попасть» на некачественную деталь, то обращайтесь к проверенным продавцам или ищите ее в магазинах с хорошей репутацией. При покупке требуйте бумаги и требуйте выдачи гарантийного талона. Акцентируем ваше внимание: некачественные редуктора продаются очень часто, а выходят из строя такие

автозапчасти довольно быстро. Как правило, в них стачиваются зубья шестерен или ломаются подшипники, так как качество используемых при их изготовлении материалов невысокого.

Снятие и замена узла

Мы не рекомендуем производить ремонт элементов заднего моста самостоятельно. Эту работу лучше доверить мастеру, однако если вы все же хотите попробовать, то вам понадобятся сами детали для замены, стандартный набор ключей, молоток, выколотка, новое масло редуктора, перчатки. Работа может занять до нескольких часов, особенно если вы делаете это в первый раз. И вот как выглядит алгоритм работы:

1. Открутить сливную пробку и слить масло;
2. Снять колеса автомобиля;
3. Снять элементы тормоза;
4. Выкрутить крепления полуосей с помощью торцевого ключа;
5. Демонтировать полуоси;
6. Разобрать карданный вал, не забывая проставить метки и подобрать новые гайки для дальнейшей обратной сборки;
7. Выкрутить крепежи редуктора торцевым ключом;
8. Снять редуктор и осмотреть его – по необходимости заменить сальники, фланцы, сателлиты или вовсе установить новый механизм;
9. Провести очистные работы;
10. Поставить редуктор на место, залить масло и провести обратный монтаж.

Отдельно стоит рассказать о диагностике и обслуживании снятого редуктора. Как только он оказался у вас в руках, снимите все подшипники, сателлиты, фланцы и оси, после чего внимательно их осмотрите. Как и было указано выше, изношенные детали нуждаются в замене. Оставшиеся детали промойте в бензине и протрите. При обратной сборке не забудьте о регулировке редуктора. Также не забывайте о том, что ведомая шестерня должна иметь небольшой люфт – при нагрузке вращающиеся детали слегка расширяются, так что присутствие люфта не будет проблемой.

Вывод

Редуктор – крайне живучий элемент трансмиссии, который, впрочем, вызывает много вопросов среди автолюбителей. Даже новый редуктор может работать не вполне нормально. Например, он может гудеть при достижении определенной скорости, после чего продолжает работать тихо. Если шумы появляются с определенной периодичностью, причин волноваться нет. А вот если шумы и ненормальная работа трансмиссии стали привычным делом, автолюбителю стоит как можно быстрее обратиться на СТО для проверки автомобиля. Новый редуктор может стоит немалых денег, однако мы не рекомендуем экономить на его замене. Некачественная или восстановленная деталь может выйти из строя в самый неподходящий момент, что может быть опасно.

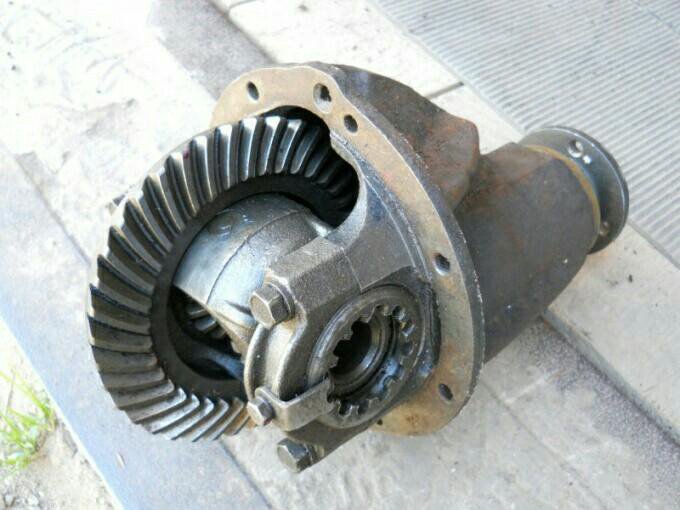

Редуктор заднего моста

Редуктор заднего моста понижает крутящий момент двигателя и передает его ведущим колесам

Трансмиссия

Автомобиль движет вперед силовая установка – двигатель. Энергия, необходимая для движения, отбирается с вращающегося коленчатого вала двигателя, однако передавать энергию эту энергию напрямую на колеса нельзя – они будут крутиться слишком быстро и автомобилем невозможно будет управлять. Для понижения скорости в трансмиссии предусмотрено целых два устройства – коробка передач и редуктор моста.

Редуктор заднего моста

Казалось бы, для понижения скорости вращения коленчатого вала достаточно одного устройства – коробки передач. В соответствии с этим принципом построена трансмиссия мотоцикла – редуктора у него нет. Однако автомобиль отличается от мотоцикла тем, что у него два ведущих колеса, поэтому и возникает необходимость во втором устройстве, раздающий вращение одного входного вала двум выходным валам.

Строго говоря, в корпусе узла, который принято называть редуктором, скрываются два устройства. Первое — сам редуктор. Второе – дифференциал, распределяющий крутящий момент в нужной пропорции. Задача редуктора – снижать скорость вращения выходных валов по отношению к входному. Редуктор, преобразующий высокую угловую скорость входного вала в более низкую, обычно называют демультипликатором.

Передаточное число редуктора заднего моста

Редукторы заднего моста классифицируют по так называемому передаточному числу. Передаточное число — это отношение угловой скорости ведущего вала к угловой скорости ведомых валов.

Чем выше передаточное число редуктора, тем больше грузоподъемность автомобиля

На практике важно знать только одно: чем выше передаточное число редуктора, тем больше грузоподъемность автомобиля. Соответственно, чем ниже передаточное число, тем автомобиль будет ехать быстрее. Знать это важно, потому что на одну и ту же модель в разных модификациях нередко ставят редукторы с различным передаточным числом. Например, редуктор ВАЗ-2102 в кузове универсал, предназначенной для перевозки грузов, обладал числом 4,4, а на пассажирскую ВАЗ-2101 ставился редуктор с передаточным числом 4,3. Это значит: за один оборот ведомой шестерни на выходном вале редуктора каждый ее зуб войдет в зацепление с ведущей шестерней и выйдет из него 4 целых 3 десятых раза. Такую же закономерность можно проследить и в конструкции любых заднеприводных автомобилей, например, в BMW.

Особенности конструкции редуктора заднего моста

Для передачи крутящего момента с ведущего вала на расположенные под прямым углом к нему ведомые валы применяются шестерни, или, иначе, зубчатые колеса. Поскольку валы находятся под разными углами, зубья шестерен имеют специфическую форму — такие шестерни называются коническими.

Применение конических шестерен обусловлено не только необходимостью передавать вращение, но и тем, что зубчатые колеса этого типа издают при работе меньше шума, а это важно для обеспечения комфорта в небольшом легковом автомобиле.

Чтобы редуктор действительно был механизмом, понижающим скорость вращения, необходимо, чтобы ведущее зубчатое колесо отличалось по размеру от ведомых. Если это правило соблюдено, на один полный оборот входящего вала приходится неполный оборот или несколько оборотов ведомого вала – таким образом скорость вращения редуцируется, то есть снижается. В некоторых автомобилях требуется очень существенное понижение скорости вращения — к примеру, в вездеходах, которые в некоторых ситуациях передвигаются очень медленно, чтобы не застрять.

Особенности эксплуатации редуктора заднего моста

При работе зубья шестерен контактируют друг с другом, то есть входят в зацепление и выходят из него. Как бы хорошо ни были подобраны и отрегулированы шестерни, при работе зубья все равно изнашиваются. Поэтому шестерни делают из высококачественной закаленной стали, а в корпус редуктора заливают жидкое трансмиссионное масло. Масло имеет тенденцию вытекать, и удерживают его в корпусе уплотнения в местах выхода валов. Эти уплотнения называются сальниками и имеют ограниченный срок службы. Когда сальники изнашиваются, на корпусе в месте выхода валов появляются пятна масла. Если вовремя не заменить их, масло вытечет, и его износ многократно ускорится. Кроме того, через изношенные уплотнения внутрь корпуса попадает грязь. Для предотвращения этого корпус редуктора необходимо периодически осматривать из ямы.

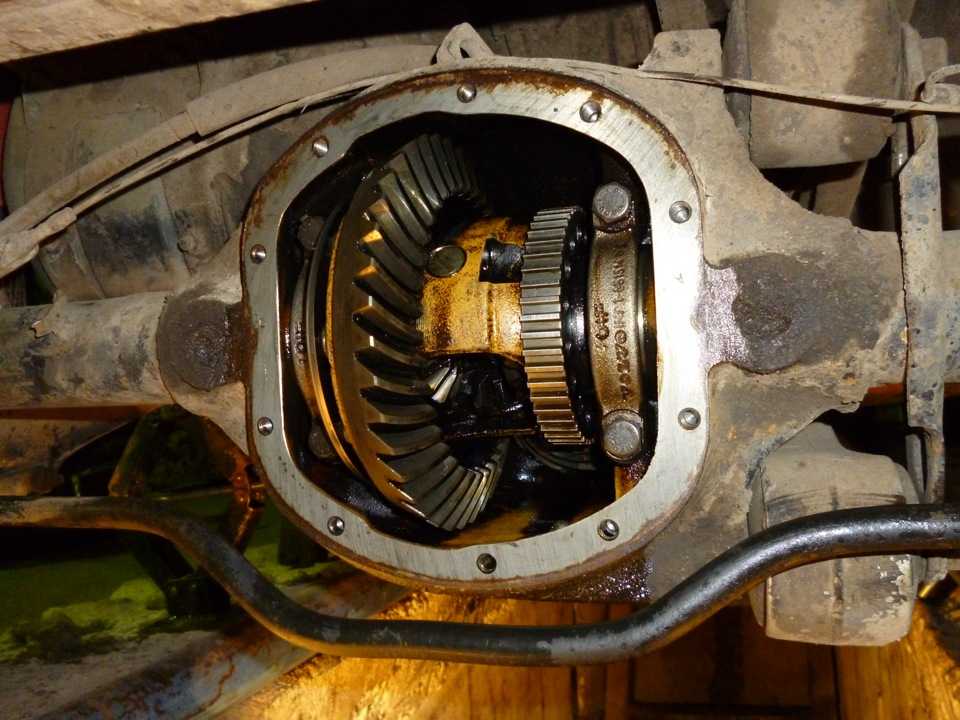

Корпус редуктора заднего моста

Корпус редуктора – деталь, целиком отлитая из металла. Метод отливки хорош тем, что полученная при его помощи деталь обладает высокой прочностью, что необходимо, учитывая тяжелые условия эксплуатации редуктора. Отливают корпуса чаще всего из чугуна. Минусом литого корпуса является большой вес. Поэтому, если нужно облегчить вес редуктора (например, для установки в спортивный автомобиль), корпус отливают из легкого сплава, усиливая вставками из литейной стали только места, испытывающие непосредственную нагрузку.

В каких еще конструкциях привода применяется редуктор заднего моста

Редуктор заднего моста есть во всех заднеприводных автомобилях, например, в «классических» моделях ВАЗ, таких как 2106. Помимо заднеприводных автомобилей редуктор заднего моста есть в любом полноприводном внедорожнике, кроссовере, седане повышенной проходимости или спорт-купе. Кстати, в полноприводных автомобилей редукторов, как минимум, два — заднего и переднего мостов.

что это, значение, принцип работы

Редуктор — это важный узел трансмиссии, назначение которого состоит в уменьшении крутящего момента коленвала и передаче его на дифференциал, вращающий колеса. Устройства отличаются в зависимости от места установки и особенностей конструкции.

Виды и типы редукторов

По месту установки и назначения различают два типа редукторов:

• Передний, интегрированный в КПП. Предназначен для передачи момента на передние колеса полноприводных авто и машин с передним приводом;

• Задний, устанавливаемый в задней оси. Узел приводит в движение задние колеса полноприводных машин и автомобилей с задним приводом.

В главной передаче авто используются многоступенчатые приводы, в которых используется несколько последовательно соединенных шестеренок. В классической конструкции заднего редуктора таких ступеней две — ведущая и ведомая шестерни.

В зависимости от способа сопряжения шестеренок, различают коническую, цилиндрическую и гипоидную редукторную передачу. В рулевых механизмах авто также используются червячные редукторы.

Конический

В устройстве используется пара конических шестерен, установленных под углом 90 градусов. Такие узлы применяются на заднеприводных и полноприводных машинах.

Цилиндрический

Устройство состоит из пары прямых цилиндрических шестерен, сцепленных вместе и установленных параллельно друг другу. Такая главная передача используется в КПП переднеприводных автомобилей.

Гипоидный

Две соединенные шестерни, установленные под углом 45 градусов, используются для передачи момента на полноприводных и заднеприводных авто.

Планетарный



Устройство выполнено в виде нескольких шестерен, расположенных в одной плоскости и сцепленных между собой.

Червячный

Узел, применяющийся только лишь в рулевом управлении, представляет собой червячную и ведомую шестерни, установленные перпендикулярно.



В трансмиссии авто зачастую применяются комбинированные цилиндрическо-конические узлы, ведущий и ведомый валы которых могут пересекаться или располагаться параллельно.

Автомобильные редукторы характеризуются передаточным числом. Это соотношение угловых скоростей ведущего и ведомого вала. На машинах с большой снаряженной массой, устанавливаются редукторы с большим передаточным числом. Это обеспечивает им высокий крутящий момент в сочетании с небольшой максимальной скоростью. Для обеспечения высокой скорости на легких автомобилях устанавливаются механизмы с передаточным числом порядка 5.

Редуктор и дифференциал имеют принципиально разное назначение: первый повышает или понижает крутящий момент, второй — распределяет его между осями и колесами.

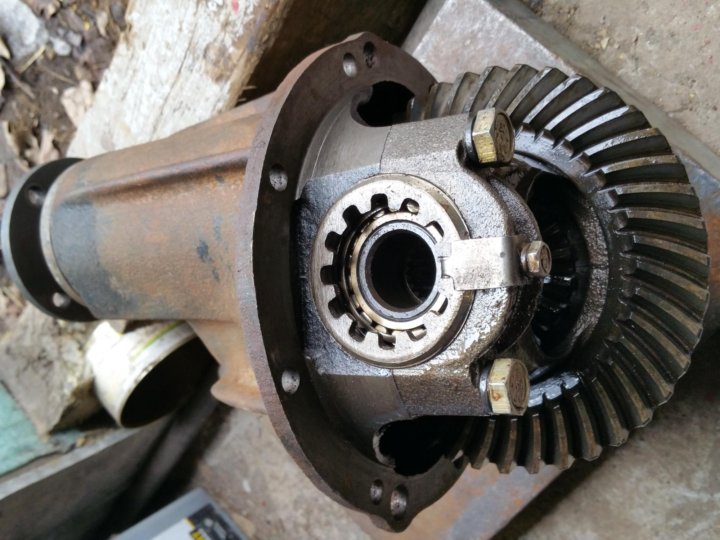

Устройство, конструкция и принцип работы редуктора



Задний редуктор большинства полно- и заднеприводных машин конструктивно объединен с дифференциалом. Этот узел, закрепленный на заднем мосту авто, состоит из следующих деталей:

• ведомая шестерня, которая через сателлитов передает вращение шестерням полуосей;

• ведущая шестерня, присоединенная к карданному валу;

• сателлиты, дифференциала, передающие момент на шестерни левой и правой полуоси.

Принцип работы главной передачи (редуктора) заднего моста основан на гипоидной передаче. Узел работает следующим образом:

• кардан передает крутящий момент на ведущую шестерню;

• за счет размера и положения ведомой шестерни увеличивается момент и направление вращения;

• на шестерни полуосей мощность передается через дифференциал, выполненный с помощью шестерен-сателлитов.

Использование гипоидной передачи обеспечивает невысокий уровень шума и плавную работу главной передачи. Подобные устройства используются на большинстве заднеприводных легковушек и грузовиков. Внедорожники оснащены редуктором с гипоидной передачей и блокирующимся дифференциалом, повышающим проходимость.

На части внедорожников, в особенности на грузовиках повышенной проходимости, применяется передний мост с гипоидной передачей, аналогичной используемой на заднеприводных авто.

В переднеприводных ТС и части внедорожников не используется передний мост с редуктором. Функцию редуктора берет на себя коробка переключения передач, которая меняет угловую скорость и вращающий момент. В КПП используется сложная система осей и шестерен, образующих планетарные, цилиндрические и гипоидные передачи.

Зачем нужен редуктор

Как и коробка передач, редуктор используется для снижения скорости вращения колес и повышения крутящего момента. Его использование улучшает ходовые качества машины и снижает нагрузку на двигатель и КПП.

Двигатели внутреннего сгорания, используемые в ТС, отличаются высокими оборотами при низком крутящем моменте. Если подключать привод колес напрямую, нагрузка на них «задушит» мотор и автомобилю будет сложно тронуться с места.

КПП или вариатор увеличивает крутящий момент и снижает обороты, позволяя машине медленно ехать независимо от оборотов мотора. Редуктор дополнительно увеличивает крутящий момент, снижая нагрузку на остальные части трансмиссии (КПП, кардан). Это увеличивает моторесурс агрегатов, уменьшает шум и позволяет использовать более «нежные» и легкие детали трансмиссии. За счет применения редуктора повышается КПД, уменьшается расход топлива и снижается количество вредных выбросов.

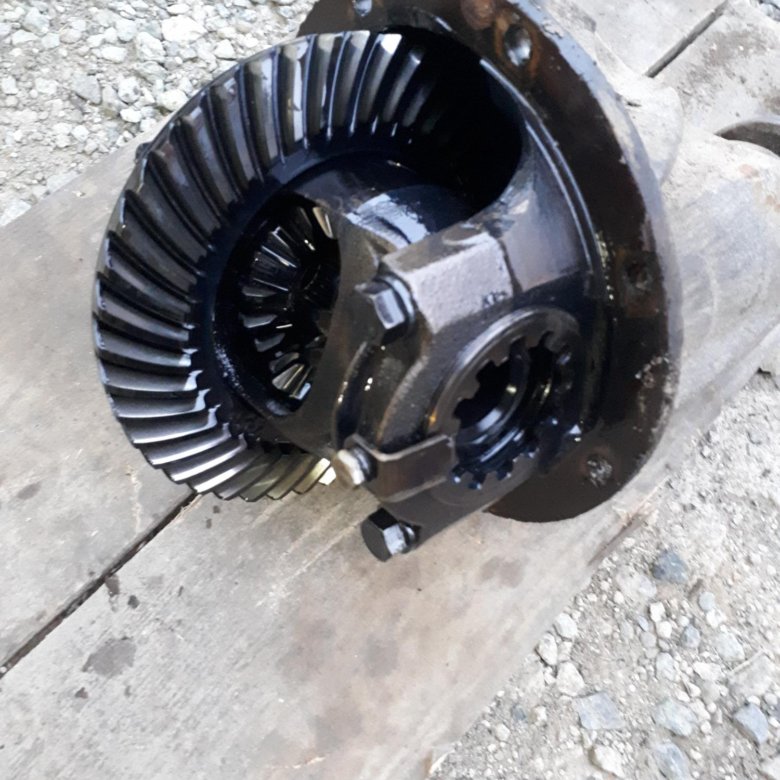

Редуктор заднего моста в автомашине

Редуктор заднего моста в автомобиле это такое устройство, которое изменяет не только мощность двигателя при передаче его через систему валов на другие узлы, но меняет и крутящийся момент. Что бы понять, какой редуктор перед нами, нужно обратить внимание на цифры и буквы, которые выбиты на нём. Цифра – это количество ступеней передачи, буква – это вид передачи:

• Ц – цилиндрическая;
• Ч – червячная;
• К – коническая;
• Г – глобоидная;
• В – волновая;
• П – планетарная.

Если передачи комбинированные, обозначаются двумя буквами, например:

• ЦЧ – цилиндрически-червячная,
• ЧЦ – червячно-цилиндрическая,
• КЦ – конически-цилиндрическая.

Все обозначения можно уточнить в ГОСТ 15150-69.

Что такое редуктор в машине и как он работает

Редуктор в автомобиле относится к зубчатым редукторам, имеющим коническую форму шестерен. Может иметь одно или несколько зацеплений, а также ведущая шестерня в тихоходных механизмах может быть заменена червячной передачей. Его основной задачей можно назвать снижение крутящего момента, которое редуктор получает от двигателя через коленчатый вал. Редуктор не даром получил свое названия от слова редуцировать, то есть уменьшать. Далее он распределяет полученный момент на другие узлы трансмиссии, называемые дифференциалом между осевым.

В заднеприводных и переднеприводных автомобилях на каждый приводный мост предусмотрен один редуктор. Если это полноприводный автомобиль, на каждый мост устанавливается редуктор. При этом оба редукторы имеют одинаковое передаточное число.

Передний и задний редукторы имеют разную конструкцию.

Коническая передача в редукторе заднего моста.

Принцип работы редуктора, например, заднего моста автомобиля, следующий. Двигатель начинает свою работу, вращается коленчатый вал, который передает вращение через диски сцепления на первичный вал коробки передач, переходя затем на вторичный вал. Отсюда через карданный вал автомобиля вращение переходит на редуктор, который расположен на заднем мосту. Ведущая шестерня, которая имеет гораздо меньший диаметр, чем ведомая, работая в контакте с валом КПП, передает движение ведомой шестерне, которая далее передает его дифференциалу междуосевому.

При этом зуб ведущей шестерни давит на зуб сопряженной детали и передает усилие. Рассмотрим пример, когда автомобиль сделал поворот. При этом, как известно автомобилисту, наружное колесо получает больший крутящийся момент, а колесо, которое идет по меньшому кругу, меньший. Меняется при этом угловая скорость. Но если взять ведущую ось, колеса на ней работают совместно. На этом основана работа дифференциала в автомашине.

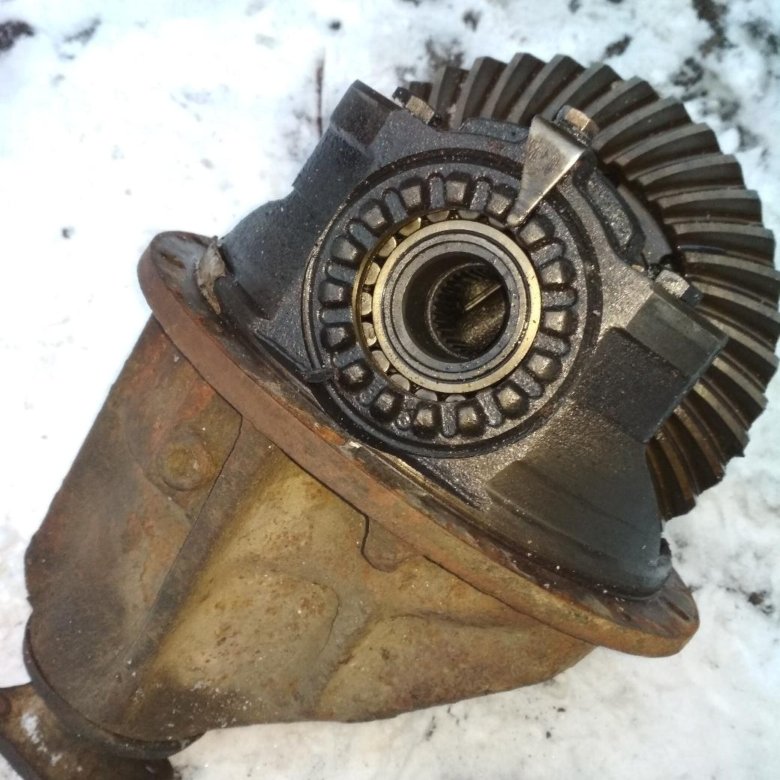

Из чего состоит редуктор заднего моста автомобиля

Устройство редуктора не очень сложное. Во – первых, должен быть массивный корпус с крышкой и сальники, который защищает внутренние детали от повреждений. Во вторых это косозубые шестерни. Если это коническая передача, ведущая шестерня находится перпендикулярно к ведомой, кроме этой пары шестерен, обычно есть и две или три шестерни – сателлиты, распределяющих крутящий момент с ведомой шестерни на межосевой дифференциал. И обязательно наличие подшипников на валах, уменьшающие трение и позволяющие поддерживать валы, а также крышки подшипников, стопорные пластины.

Наиболее часто выходящими из строя деталями являются подшипники, поэтому к выбору нужно отнестись серьезно. У них есть свой запас прочности, предпочтение следует отдавать закрытым типам подшипников. Также не забываем о смазке. Её отсутствие приводит к перегреву и выходу из строя шестерен.

Схема редуктора заднего моста подетально

Примерно такой редуктор заднего моста с комплектующими деталями стоит на автомобиле Газель ВАЗ 2107. Шестерни работают за счет такого качественного вида сцепления, как гипоидное, которое обеспечивает продольное скольжение. Это сцепление обеспечивает и длительный срок службы редуктора.

Внизу корпуса обязательно должны быть отверстия, через которые происходит слив масла и возможность увидеть уровень масла в редукторе.

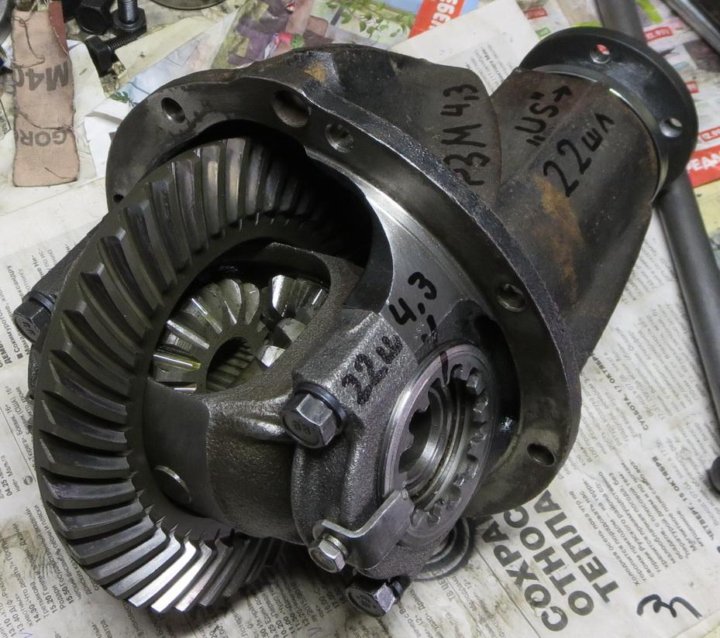

Редуктор автомобиля ВАЗ 2107 и его передаточное число

Если сравнивать редуктор от ВАЗ 2107, нужно отметить этот вид редуктора обеспечивает разгон на трассе на 10 километров в час, что ниже, чем редуктор, который стоит на ВАЗ 2106. Если поставить редуктор от автомобиля 2106 на автомобиль 2107, и спидометр и одометр будут показывать ошибку на эти 10 километров. Но! Устройство от 2106 будет меньше расходовать топлива.

Дело в том, что по паре шестерен в 2106 количество зубьев соотносится 43/11, в 2107 модели как 43/10. Хотя нужно заметить, что раньше он комплектовался редуктором, который стоял на модели 2103 с соотношением зубьев 10/40, затем поставили редуктор 43/10, а потом опять вернулись к 43/11. Поэтому передаточное число своего автомобиля лучше определить самому по существующим методикам.

Например, приподымаем заднюю часть авто на домкратах, установив нейтральную передачу при этом. Фиксируем одно из задних колес.

Затем проворачиваем вручную 10 оборотов карданного вала, считая при этом количество оборотов, которое сделает свободное от фиксации заднее колесо. Это количество оборотов делим на 10 и получаем передаточное число, которое дает задний редуктор. Ну или проще всего – есть технический паспорт, где все написано: какая модель редуктора автомобиля установлена.

Конечно, различие между редуктором от 2107 и редуктором от 2106 небольшое, но с механизмом от шестой модели, она более быстрая, но при этом немного проигрывает в мощности и водителю самому выбирать, что у него в приоритете – скорость или сила. Кроме этого, на шестой модели чуть меньше расход топлива при этом. Передаточное число, в принципе, выбираем такое, как нас устраивает.

Достаточно много в интернете видео, где рассказывают, как самому снять редуктор заднего моста. Все это рассказано поэтапно. Хорошо, если водитель самостоятельно занимался таким или похожим ремонтом. Но, если автомобиль новый и водитель не принимал участия в разборе автомобиля, лучше такие вопросы предоставить специалистам в автомастерской. Снять и поменять изношенную деталь не очень трудно. Что бы отрегулировать затем работу редуктора, нужен опыт и специальное оборудование, которое не у каждого любителя в наличии.

Это как раз тот случай, что сэкономив на специалистах, можете затем попасть на гораздо большие деньги. Специалист может оценить и степень изношенности шестерен, возможно, будет дешевле поменять весь редуктор, чем ремонтировать старый.

8px;width: 550px;» border=»1″ cellpadding=»1″ cellspacing=»1″>

Внимание покупателей подшипников Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению  подшипников и комплектующих на почту или звоните сейчас:      +7(499)403 39 91          [email protected]       Доставка подшипников  по РФ  и зарубежью.   Каталог подшипников на сайте themechanic.ru

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
+7 (495) 128 22 34
zakaz@themechanic. ru
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

themechanic.ru

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
+7 (495) 128 22 34
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

themechanic.ru

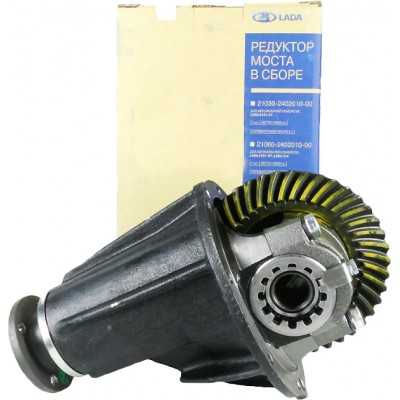

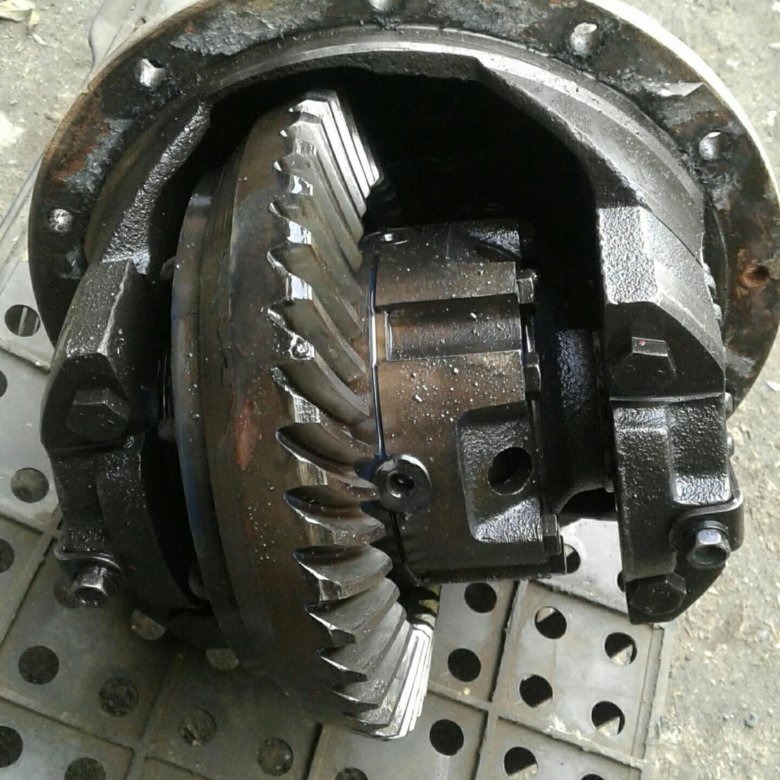

Редуктор Заднего Моста ВАЗ 2101—23

Выберите категорию:

Все Двигатель » Двигатель ВАЗ в сборе » Блок цилиндров ВАЗ » Головка блока цилиндров (ГБЦ) »» Клапана облегченные, увеличенные »» Толкатель клапана »» Распредвалы »»» Нуждин (Колобок) »»»» Веста 21179 1,8л. »»»» Распредвалы 8кл. »»»»» Распредвалы 8кл. (Спорт) »»»» Распредвалы 16кл. »»»»» Турбо »»»»» Спорт »»»» Распредвалы классика »»»»» Под зазор »»»»» Под гидрокомпенсатор »»»»» Спорт »»»» Распредвалы ОКА »»»» Распредвалы ЗМЗ »» Тарелка клапана / сёдла клапана / направляющая клапана / пружина клапана »» Шестерни, шкивы ГРМ »» Спортивные головки блока цилиндров »» Стандартные головки блока цилиндров » Коленчатый вал »» Шкивы коленвала »» Коленчатый вал ВАЗ классика — нива »» Коленчатый вал ВАЗ передний привод » Система впуска »» Стандарт »» Тюнинг и Спорт »» Дросселльная заслонка » Система выпуска (выпускная система) »» Выпускной коллектор «Паук» » Шатуны » Кольца / вкладыши / пальцы / прокладки ДВС » Мотокомплекты » Поршни »» ТДМК »» Кованные поршни » Топливная система » Системы охлаждения » ГРМ » ВАЗ 2101-2107 »» Головка блока цилиндров и комплектующие »» Блок цилиндров и комплектующие »» Вентиляторы »» Коленвал и комплектующие »» Генератор и комплектующие »» Двигатель в сборе »» Клапана и комплектующие »» Кронштейны, крепления »» Крышки, кожухи »» Масялнная система »» Маховики »» Натяжители башмаки успокоители »» Опоры двигателя »» Патрубки и шланги »» Помпы »» Поршни, пальцы, кольца »» Прокладки »» Радиаторы »» Распредвалы »» Расширительные бачки »» Сальники двигателя »» Цепи и ремни ГРМ »» Шатуны »» Шестерни, звёзды, шкивы » ВАЗ 2108, 2109, 21099 »» Блок двигателя и комплектующие »» Высоковольтные провода »» Головка блока цилиндров и комплектующие »» Двигатель в сборе »» Генератор и комплектующие »» Защита двигателя »» Клапана и комплектующие »» Коленвал и комплектующие »» Кронштейны, крепления »» Крышки, кожухи »» Маслянная система »» Маховики »» Опоры двигателя »» Патрубки и шланги »» Помпы »» Поршни пальцы кольца »» Прокладки »» Радиаторы »» Распредвалы »» Расширительные бачки »» Ремни и комплекты ГРМ »» Ролики »» Сальники двигателя »» Термостаты »» Толкатель клапана »» Шестерни шкивы »» Шатуны и комплектующие » ВАЗ 2110, 2111, 2112 »» Блок двигателя и комплектующие 2110-2112 »» Высоковольтные провода 2110-2112 »» Головка блока цилиндров и комплектующие 2110-2112 »» Двигатель в сборе 2110-2112 »» Генератор и комплектующие 2110-2112 »» Защита двигателя 2110-2112 »» Клапана и комплектующие 2110-2112 »» Коленвал и комплектующие 2110-2112 »» Кронштейны, крепления 2110-2112 »» Крышки, кожухи 2110-2112 »» Масляная система 2110-2112 »» Маховики 2110-2112 »» Опоры двигателя 2110-2112 »» Патрубки и шланги 2110-2112 »» Помпы 2110-2112 »» Поршни пальцы кольца 2110-2112 »» Прокладки 2110-2112 »» Радиаторы (1) »» Распредвалы (1) »» Расширительные бачки (1) »» Ремни и комплекты ГРМ (1) »» Ролики (1) »» Сальники двигателя (1) »» Термостаты (1) »» Толкатель клапана (1) »» Шестерни шкивы (1) »» Шатуны и комплектующие (1) » ВАЗ 2113, 2114,2115 »» Расширительные бачки (1) »» Ремни и комплекты ГРМ (1) »» Ролики (1) »» Сальники двигателя (1) »» Термостаты (1) »» Толкатель клапана (1) »» Шестерни шкивы (1) »» Шатуны и комплектующие (1) » Lada Priora »» Блок двигателя и комплектующие (2) »» Высоковольтные провода (2) »» Головка блока цилиндров и комплектующие (2) »» Двигатель в сборе (2) »» Генератор и комплектующие (2) »» Защита двигателя (2) »» Клапана и комплектующие (2) »» Коленвал и комплектующие (2) »» Кронштейны, крепления (2) »» Крышки, кожухи (2) »» Маслянная система (2) »» Маховики (2) »» Опоры двигателя (2) »» Патрубки и шланги (2) »» Помпы (2) »» Поршни пальцы кольца (2) »» Прокладки (2) »» Радиаторы (2) »» Распредвалы (2) »» Расширительные бачки (2) »» Ремни и комплекты ГРМ (2) »» Ролики (2) »» Сальники двигателя (2) »» Термостаты (2) »» Толкатель клапана (2) »» Шестерни шкивы (2) »» Шатуны и комплектующие (2) » Lada Granta, Granta FL » Lada Калина, Калина 2 » Lada Largus » Lada X-RAY » Lada Vesta Трансмиссия » Коробка передач »» Коробка передач ВАЗ в сборе »»» Коробка передач Chevrolet- Niva »»» Коробка передач ВАЗ 2121-2131 (1) »»» Коробка передач ВАЗ 2101-2107 в сборе »»» Коробка передач ВАЗ 2108-21099 »»» Коробка передач ВАЗ 2110-2112 »»» Коробка передач Приора »»» Коробка передач Vesta »»» Коробка передач Калина »»» Коробка передач Granta »»» Коробка передач Largus »»» Коробка передач Газель »»» Коробка передач ОКА »» Шестерни коробки передач »»» Шестерни КПП ВАЗ передний привод »»» Шестерни КПП ВАЗ Классика\ НИВА »» Синхронизаторы КПП ВАЗ »» Муфты коробки передач ВАЗ » Сцепление / корзины / диски / маховики » Главная пара »» Главная пара КПП ВАЗ передний привод »» Главная пара КПП ВАЗ передний привод прямозубая »» Главная пара редуктора ВАЗ «классика» и Нива » Ряды передач КПП на ВАЗ »» Спортивный ряд кпп Классика / НИВА »» Спортивные ряды кпп передний привод »» Комплекты 6 ой передачи » Дифференциалы (Блокировка) »» Блокировка диффернциала передний привод на а/м ВАЗ »» Блокировка дифференциала на а/м ВАЗ 2123 — Шевроле НИВА, 21214м »» Блокировка дифференциала на а/м ВАЗ Классика/НИВА »» Блокировка дифференциала VAL Racing »»» Винтовые самоблокирующиеся дифференциалы Иномарки »»» Винтовые самоблокирующиеся дифференциалы LADA, Шевроле нива, Ока, Москвич »»» Дисковые самоблокирующиеся дифференциалы LADA, Шевроле нива »»» Винтовые самоблокирующиеся дифференциалы УАЗ, ГАЗ »» Блокировка дифференциала Lada Special Transmission на а/м ВАЗ »» Блокировка дифференциала на УАЗ » Кулисы, механизмы выбора передач » Привод колес » Карданные валы » Шрус ВАЗ, Ларгус, Шевроле НИВА » Комплект равного привода, промвал ВАЗ » Раздаточная коробка передач » Редуктор Заднего Моста ВАЗ 2101—23 »» Редуктора заднего моста с блокировкой IQ-Racing Technology »» Редуктор заднего моста »» Редуктор заднего моста с блокировкой LST »» Редуктор заднего моста + блокировка Val Racing » Редуктор Переднего Моста »» Редуктор переднего моста »» Редуктор переднего моста ВАЗ 2121-2123 с дисковыми блокировками »» Редуктор переднего моста с Винтовой блокировкой IQ-RacingTechnology » Полуоси Подвеска » Треугольные рычаги » Подрамники » Усиленные реактивные тяги/ А — образные рычаги » Распорки, растяжки, крабы » Независимая подвеска » Шпильки/Проставки/Гайки/Ось » Поперечены » Амортизаторы »» Передний привод »»» DEMFI »»»» Demfi Premium »»»»» Стойки передние »»»»» Амортизаторы задние »»»»» Стойки и амортизаторы (с занижением) »»»» Demfi Стандарт »»»» DEMFI Комфорт »»»»» Стойки передние »»»»» Амортизаторы задние »» Задний и полный привод »» Комплекты подвески стандартной высоты »» Комплекты подвески с занижением » Пружины »» Стандартная высота »» Пружины с занижением »» Для лифта подвески » Опоры » Шаровые Тормозная система » Стандартная тормозная система »» Супорт »» Тормозные диски и барабаны »» Тормозные цилиндры »» Колодки »» Шланги »» Вакуумный усилитель »» Главный тормозной цилиндр » Тормозная система тюнинг »» Вакуумный услилитель »» Тормозные шланги »» Тормозные колодки »» Комплектующие »» Переходные пластины »» Задние дисковые тормоза (ЗДТ) Рулевое управление » Рулевая рейка » Рулевая колонка » ЭУР » ГУР » Комплектующие » Спортивные рули »» Nardi Нива 4х4, Шевроле Нива » КПП » Лифт комплекты » Раздаточная Коробка Передач » Отключение переднего моста (ОПМ) » Стальной корпус редуктора переднего моста (СРПМ) » Редуктора » Главная пара » Тормозная система » Полуоси » Привода, вал привода, шрусы » Кронштейн переноса генератора » Кит Комплекты » Ступицы и поворотные кулаки » Отвязка переднего моста » Шноркели » Силовые Бампера » Расширители арок »» Антилаптеры » Чулок заднего моста » Защита агрегатов » Лебедки и тали » Экспедиционные багажники »» Niva 4×4 (Нива 4х4) »» Chevrolet Niva (Шевроле Нива) » Доп. оборудование »» Защита бампера »» Пороги »» Нива комфорт » Усилители кузова Тягово-сцепные устройства (фаркоп) » Фаркоп Chevrolet-Niva » Фаркоп Нива » Фаркоп ВАЗ 2108-21099 » Фаркоп Largus » Фаркоп Vesta » Фаркоп 2101-2107 » Фаркоп Priora » Фаркоп 2113-2115 » Фаркоп 2110-2112 » Фаркоп X-Ray » Фаркоп Granta » Фаркоп Калина » Фаркоп Калина 2 » Фаркоп Datsun Автобоксы Внешний вид » Бампер »» Бампер Приора »» Бампер 2108-21099 »» Бампер 2113-2115 »» Бампер Калина »» Бампер Гранта »» Бампер Vesta »» Бампер Классика »» Бампер ВАЗ 2110 »» Бампер Ларгус »» Внешний тюнинг Приора » Решётка радиатора »» ВАЗ 2110-2112 »» Калина »» Гранта »» ВАЗ Классика »» ВАЗ 2108-21099 »» ВАЗ 2113-2115 »» Решётка радиатора Приора »» Решётка Радиатора НИВА/Нива Легенд » Накладка на пороги » Спойлер » Комплекты обвеса »» Обвес Классика »» Обвес 2108-21099 »» Обвес 2113-2115 »» Обвес 2110-2112 »» Обвес Калина »» Обвес Приора »» Обвес НИВА и Chevrolet-Niva »» Обвес Гранта » Расширители арок / Фендеры » Обивка салона »» Обивки дверей »»» Обивки дверей Нива »» Торпеда »» Тонель Пола Нива » Воздухозаборники » Lapter » Жабо » Накладки на стёкла » Накладки на зеркала » Реснички на фары/ Накладки задних фонарей »  Жабо » Тюнинг для Шевроле/Лада Нива 2123, Нива Тревел »» Бампер НИВА/НИВА Тревел » Внешний тюнинг ВАЗ 2101-2107 (классика) » Внешний тюнинг ВАЗ 2110-2112 » Внешний тюнинг ВАЗ 2108-2115 Рейлинги » Рейлинги для LADA »» Рейлинги Lada X-Ray »» Рейлинги Datsun »» Рейлинги Лада Калина »» Рейлинги для LADA Granta »» Рейлинги для Lada 4×4 »» Рейлинги ВАЗ 2110-2112 »» Рейлинги Lada Priora »» Рейлинги Chevrolet-Niva »» Рейлинги Lada Largus »» Рейлинги Lada Vesta

Результатов на странице:

5203550658095

Редуктор заднего моста, почему он может выйти из строя, как произвести ремонт и регулировку редуктора заднего моста.

Главная передача и дифференциал — основные элементы редуктора заднего моста. Задача главной передачи — повысить передаточное число трансмиссии машины. В этой статье попытаемся разобраться почему редуктор заднего моста может выйти из строя и попытаемся устранить неполадки собственными силами.

Содержание

• Редуктор заднего моста, устройство редуктора заднего моста
• Редуктор заднего моста, почему он может выйти из строя
• Редуктор заднего моста, как обнаружить неисправность и сделать ремонт своими руками
• Редуктор заднего моста, как его отрегулировать

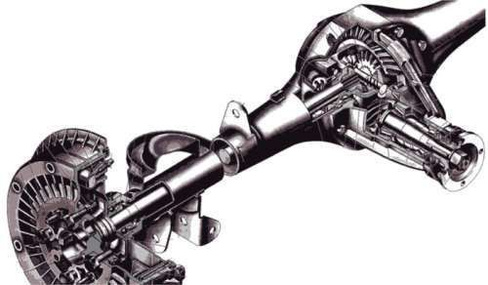

Редуктор заднего моста, устройство редуктора заднего моста

Как мы указывали выше, редуктор заднего моста состоит из двух основных частей.

Одной из этих частей является главная передача.

В зависимости от устройства главные передачи делятся на одинарные и двойные.

Одинарная главная передача передает крутящий момент от мотора машины на колеса при помощи одной зубчатой пары.

Соответственно, двойная главная передача, имеет две зубчатые пары. Двойная главная передача может быть, как центральной (более простая конструкция, имеет большое передаточное число, но и большую нагрузку на элементы системы), так и разнесенной (это более сложная конструкция, она компактна и более эффективна в работе, компактность позволяет увеличить автомобилю дорожный просвет).

Рассмотрим более подробно одинарные главные передачи, они бывают разной модификации:

-при расположении шестерни водной плоскости, одинарные главные передачи называются цилиндрическими. У этих передач имеется максимальный коэффициент полезного действия и передаточное число от 3,5 до 4,2;

-если шестерни расположены перпендикулярно относительно друг друга, такие одинарные главные передачи называются коническими. Конические передачи имеют высокий коэффициент полезного действия, но более объемную конструкцию и занимают много места;

-червячные одинарные главные передачи зарекомендовали себя бесшумной работой и компактностью. К недостаткам можно отнести низкий коэффициент полезного действия и сложность в изготовлении конструкции;

-гипоидные одинарные главные передачи имеют малый размер, поэтому конструкция является легкой. Такие передачи надежно передают усилия двигателя на задний мост, но имеют средний коэффициент полезного действия.

Следующим составляющим элементом редуктора заднего моста является дифференциал.

Перед дифференциалом стоит задача распределить крутящий момент между ведущими колесами и ведущими мостами.





Если машина начинает скользить или буксовать, дифференциал поможет с помощью различной скорости вращения колес.

Редуктор заднего моста, почему он может выйти из строя

Слабым звеном, из-за чего в первую очередь может редуктор выйти из строя, являются подшипники, сами подшипники изготавливаются из бронзы и находятся в чулках, чулки непосредственно прикрепляются к самому редуктору.

Если подшипник выходит из строя, соответственно из строя выводятся и чулки. Все это приводит к изгибанию вала, а из-за изгиба вала может перекоситься главная шестерня.

Из-за перекоса в шестерне могут надломиться зубы или образоваться сколы. По этой причине может заклинить сам редуктор, а в случае, если вал слетает со своего места, он может разбить корпус редуктора.

Профессионалы считают, что если в редуктор заднего моста вовремя не залить масло, то отсутствие масла или плохое качество масла, из-за несвоевременной замены, может стать причиной поломки редуктора. Автовладелец должен не упускать из вида своевременность обслуживания и замену масла через каждые 35 000 километров пробега.

Редуктор заднего моста, как обнаружить неисправность и сделать ремонт своими руками

Если в области заднего моста периодически возникает шум при наборе скорости машины, при резком замедлении или при поворотах — скорее всего у редуктора имеется какая-либо неисправность.

Автолюбители, которые делают все своими руками, смогут сделать ремонт редуктора заднего моста самостоятельно.

В качестве примера возьмем классический автомобиль ВАЗ.

Поставить на яму, слить трансмиссионное масло из редуктора заднего моста, при помощи домкрата поднять заднюю часть автомобиля, зафиксировать надежно.

Далее:

-отсоединяется карданный вал, предварительно сделав метки положения карданного вала;

-снимаем задние колеса;

-снимаем тормозные барабаны;

-производим демонтаж полуоси;

-откручиваем болты крепления редуктора с мостом;

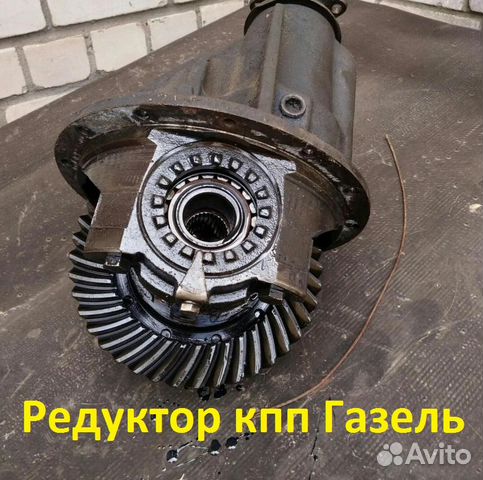

-снимаем сам редуктор;

-устанавливаем новый редуктор, при работе используем герметик и ставим новую картонную прокладку.

Далее работу делаем в обратном порядке, заливаем масло в редуктор.

Обращаем особое внимание на фланец редуктора и подшипники, все должно встать плотно, на свое место.

Скоро сказка сказывается, да не скоро дело делается. Может возникнуть сложность со снятием тормозных барабанов.

За время эксплуатации в этом месте может возникнуть ржавчина и металл может очень сильно быть прижат (пригореть).

Как снять тормозной барабан, не повредив его, посмотрите на видео:

Редуктор заднего моста, как его отрегулировать

Если со стороны редуктора заднего моста вас начинает беспокоить гул, это гул обычно появляется при скорости 30 км/час.

Гул может появиться из-за больших перегрузок, из-за поездок с прицепами или из-за каких-либо механических повреждений.

В случае появления гула, необходимо осмотреть редуктор.

Если износился какой нибудь составляющий элемент (сальники, фланцы, подшипники, сателлиты и их оси), все эти элементы надо снять, осмотреть и заменить на новые.

После осмотра всех деталей, начинаем собирать редуктор в следующем порядке:

-сначала ставится ведущая шестерня;

-регулировочная шайба;

-распорная втулка с подшипниками;

-фланец.

Гайка затягивается туго, при помощи спецключа, в который встроен динамометр.

Гайка должна быть затянута на 1Н, фланец должен стоять неподвижно (его фиксируют при помощи специализированного ключа с распорками).

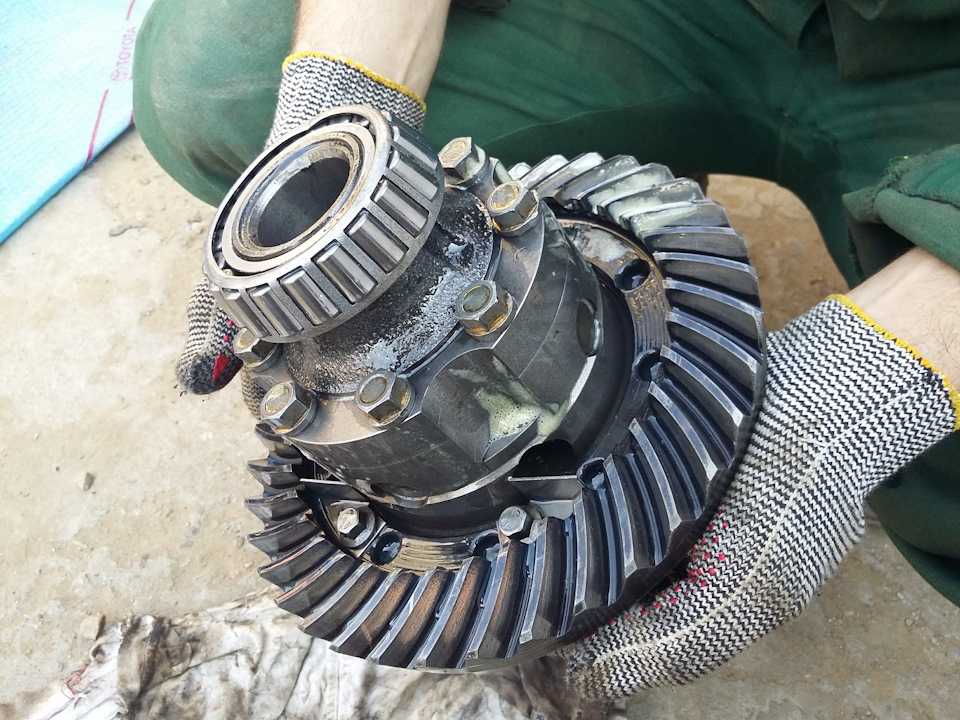

После того, как затянута гайка, ведомая шестерня ставится на место (в корпус дифференциала) и затягиваются болты.

Вот теперь необходимо произвести регулировку люфта.

После установки всего механизма, гайки нужно затягивать до минимального упора и проворачивать ведомую шестерню.

Обращаем внимание на небольшой люфт, для этого шестерню покачиваем из стороны в сторону.

Люфт должен быть в обязательном порядке, но небольшой.

Во время движения, редуктор нагревается и небольшой люфт создает запас для расширения металла.

Наступает заключительный этап.

При помощи штангенциркуля проверяется расстояние между болтами, все должно быть точно выверено, гайки должны быть затянуты на одинаковую величину, чтобы не было перекоса, затягиваем постепенно, например на один паз.

Проверяем шестерню на люфт, после затяжки болтов, люфт должен оставаться таким же, как вы его настроили.

Вы закончили работу, поздравляем!

Шесть шагов замены жидкости заднего дифференциала

Перейти к основному содержанию

Все функции веб-сайта могут быть недоступны в зависимости от вашего согласия на использование файлов cookie. Нажмите здесь, чтобы обновить настройки.

Майк Бамбек, automedia.com
Сложность: Легко
Расчетное время: 45 минут

Пришло время взглянуть правде в глаза. Время от времени вашей задней части нужно немного помощь. Независимо от того, водите ли вы автомобиль с задним, передним или полным приводом, колеса крутятся через дифференциал. Шестерни внутри дифференциала распределяют энергию двигателя по осям, а оси крутят колеса правильный путь на правильной скорости, когда вы нажмете на газ.

Еще одной важной функцией дифференциала является обеспечение возможности ведущих колес вращаться с разной скоростью при повороте за угол. Внутреннее колесо крутится медленнее, чем внешнее колесо, потому что оно проходит меньшее расстояние вокруг изгиб. От этого отличия дифференциал и получил свое название. Шестерни внутри скользящего дифференциала, покрытого скользкой масляной пленкой. Просто как и моторное масло, жидкость для дифференциала необходимо менять регулярно. интервалы. Не так часто, но, тем не менее, через равные промежутки времени. Без смазывающих свойств этого трансмиссионного масла высокого давления трение быстро изнашивается через специальный слой закаленной стали на шестерне зубья, и шестерни могут преждевременно выйти из строя.

Когда менять масло в дифференциале
Лучше всего менять трансмиссионную жидкость, когда дифференциал для слива для обслуживания осей и т.п., всегда лучше проконсультироваться руководство пользователя или руководство по обслуживанию для правильных интервалов. Не любое масло может противостоять экстремальному давлению, создаваемому постоянным ударом дифференциальные шестерни. Масло должно выдерживать удары и нагрузки создается за счет передачи мощности двигателя и крутящего момента на колеса. Вплоть до того момента, когда коммерческий китобойный промысел был практически запрещен в 19 в.70-е годы, а Основной компонент этой смазки высокого давления получен из кашалотов. С тех пор эти соединения были заменены более современными промышленными эквиваленты.

Правильный выбор масла для дифференциала
В первую очередь необходимо учитывать правильный вес или вязкость. Следующим будет ГЛ. рейтинг. Не вдаваясь в лекцию о смазке, лучший путь к take — использовать только то, что указано для вашего дифференциала. Если руководство требует трансмиссионной жидкости 90 Вт с рейтингом GL-5, тогда это единственный путь. Предположения инженеров, которые разработали дифференциал и заправку случай с неправильным трансмиссионным маслом может в конечном итоге привести к дорогостоящему предполагать.

Еще одним важным соображением, когда речь идет о дифференциальной жидкости, является требования ограниченного скольжения или дифференциала, чувствительного к тяге. В нормальный или «открытый» дифференциал, крутящий момент или крутящий момент, создаваемый трансмиссия всегда применяется к обоим колесам, независимо от того, является ли одно из них эти колеса беспомощно крутятся на обледенелой поверхности. ограниченный дифференциал скольжения (LSD) почувствует эту потерю энергии и перенаправит крутящий момент на колесо с наибольшим сцеплением.

Хотя существуют различные типы механизмов, используемых для совершения этого чуда. перенаправленной тяги, большинство из них требуют модификаторов трения, уникальных для их собственный дизайн для правильной работы. LSD без этих специальных смазок в лучшем случае не будет работать правильно, а в худшем случае полностью выйдет из строя, что приведет к стоит пачка, чтобы восстановить и отремонтировать. Если в вашем автомобиле есть LSD, всегда обязательно используйте трансмиссионное масло, содержащее соответствующие модификаторы трения для именно этот ЛСД.

Замена масла в дифференциале
И последнее замечание: все жидкости для дифференциала обладают специфическим запахом, который может или не может обратиться к вашим чувствам. Соединения серы, используемые в экстремальных смазочные материалы под давлением пахнут либо тухлыми яйцами, либо еще хуже, в зависимости от аддитивная концентрация. Хороший призыв — носить одежду, которую можно выбросить и не берите трансмиссионное масло там, где вы не хотите его нюхать какое-то время. В частности, это касается салона автомобиля. Если для какого-то странного причина, по которой вам нравится запах тухлых яиц, вам обязательно понравится запах трансмиссионного масла. Если нет, то примите соответствующие меры предосторожности, чтобы избежать напоминание о замене трансмиссионного масла.

Пошаговая инструкция по замене масла в дифференциале

Шаг 1: Закрепите автомобиль на домкратах или пандусах. Найдите сливной болт дифференциала. Ослабьте и удалите.

Шаг 2: Подождите, пока трансмиссионное масло полностью стечет. Замените сливной болт. Сотрите излишки трансмиссионного масла с картера.

Шаг 3: Найдите и снимите болт заливки трансмиссионного масла.

Этап 4: Используйте насос, чтобы медленно добавить рекомендуемый тип трансмиссионного масла в дифференциал.

Шаг 5: Добавьте рекомендуемое количество трансмиссионного масла в дифференциал или до тех пор, пока трансмиссионное масло не начнет капать из заливного отверстия.

Шаг 6: Установите на место и затяните болт заливного отверстия. Вытрите излишки трансмиссионного масла с корпуса.

Дифференциал автомобиля — Как обслуживать дифференциал вашего автомобиля

Замена масла в автомобильном дифференциале — это одна из наиболее часто упускаемых из виду задач по техническому обслуживанию легких грузовиков, внедорожников и легковых автомобилей без переднеприводного привода. Поскольку дифференциал находится сзади и под автомобилем, он не получает такой звездной обработки, как передний двигатель.

Но если откажет смазка в дифференциале автомобиля, далеко не уедешь. К счастью, вам нужно менять это масло только каждые 30 000–50 000 миль.

⚠️Как всегда, проверьте в руководстве пользователя точную частоту обслуживания дифференциала. Все машины разные.

Дифференциал является компонентом всех автомобилей и предназначен для компенсации разницы в расстоянии, которое проходят внутренние и внешние колеса при повороте автомобиля. В заднеприводной машине дифференциал имеет свой корпус и смазку, густое темное масло обычно тяжелее 80 вес.

🔨 Вы любите проекты «сделай сам». И мы тоже. Давайте построим что-нибудь крутое вместе.

Автомобили с передним приводом обычно интегрируют дифференциал в корпус трансмиссии и используют одну и ту же жидкость. Дифференциальное масло смазывает зубчатые венцы и шестерни, которые передают мощность от карданного вала к осям колес. Если ваш автомобиль оснащен дифференциалом повышенного трения, он также поддерживает все движущиеся части в этом узле в исправном состоянии.

---

Дифференциал позволяет вашему автомобилю проходить повороты без драмы. Если бы оба ведущих колеса вращались вместе, они бы прыгали, потому что внешнее колесо перемещается дальше, чем внутреннее. Существует множество вариантов конструкции, но они делятся на три категории: открытые, с ограниченным проскальзыванием и с вектором крутящего момента.

---

Замена этого масла так же важна, как и замена масла в двигателе, и по той же причине. Контакт металла с металлом изнашивает поверхности и создает тепло от трения, что неизбежно ослабляет шестерни и приводит к выходу из строя. Проверка и замена масла в дифференциале легкового грузовика на самом деле довольно проста, а в легковом автомобиле это немного сложнее.

В любом случае эта небольшая процедура может избавить вас от головной боли в будущем.

Подготовка помещения

Ослабьте болт в самом верху крышки, но оставьте болт на месте, чтобы крышка не упала полностью и не залила пол — и вас — маслом дифференциала.

Nick Ferarri/Popular Mechanics

В зависимости от конструкции вашего дифференциала, это может быть очень грязная или очень аккуратная работа. Некоторые дифференциалы имеют сливную пробку; другие требуют, чтобы вы сняли крышку корпуса. В любом случае вам понадобится широкий поддон; пластиковая тряпка под ней была бы хорошей страховкой. Покатайтесь на машине несколько минут, чтобы подогреть масло, затем переоденьтесь в грязную одежду — вы, вероятно, испачкаетесь.

Это просто замена масла, да? Ничего сложного, но приготовьтесь, потому что старое автомобильное дифференциальное масло имеет самый неприятный запах в автомобильном мире. С этим предупреждением снимите пробку заливного отверстия в верхней части корпуса дифференциала, затем открутите пробку сливного отверстия. Если у вас нет сливной пробки, открутите болты корпуса, оставив пару болтов сверху свободно прикрепленными, чтобы удерживать крышку на месте.

Используя обычную отвертку, аккуратно откройте крышку, иначе масло хлынет и накроет вас этой нечестивой вонью. Будьте осторожны, чтобы не повредить поверхность корпуса дифференциала. Дайте маслу полностью стечь, затем снимите крышку.

Очистите все и запечатайте

Ник Феррари

Ник Феррари

Предположим, что все остатки масла в оси заполнены металлической стружкой. Если вы бойскаут, меняющий масло, вам не нужно об этом беспокоиться, но остальным из нас следует потратить время, чтобы вытереть оставшееся масло с корпуса, шестерен и мокрой стороны корпуса. покрытие. Обязательно соберите все это, потому что в укромных уголках может скрываться стружка.

💡Обычный обезжириватель или набор хозяйственных полотенец — это все, что нужно для очистки крышки корпуса. Используйте перчатки, которые не жалко выбросить. Как только крышка станет блестящей, проведите магнитом внутри, чтобы собрать металлическую стружку.

Также очистите кончик заливной пробки; большинство из них оснащены магнитом для захвата мелких металлических частиц. Не сходите с ума с агрессивными очистителями — вы же не хотите, чтобы их остатки повлияли на ваше новое масло. Возьмите острый скребок или абразивную губку и очистите сопрягаемые поверхности корпуса и крышки. Протрите обе поверхности безворсовым полотенцем и очистителем тормозов.

Некоторые автомобили имеют готовые прокладки. В противном случае используйте жидкий герметик, предназначенный для суровых условий и воздействия масла, например, Permatex Ultra Black. Нанесите один буртик на сопрягаемую поверхность крышки и нарисуйте окружность вокруг каждого монтажного отверстия, затем закрепите крышку болтами с достаточным усилием зажима, чтобы выровнять буртик. Дайте ему затвердеть в соответствии с инструкциями, затем затяните болты в соответствии со спецификациями вашего автомобиля с помощью динамометрического ключа.

Залить до краев

Используйте трубку или насос для заполнения дифференциала новым маслом, если вы не можете использовать только бутыль.

Ник Феррари

Используйте трансмиссионное масло самого высокого качества, которое вы можете себе позволить, для заливки дифференциала. Вес и грузоподъемность будут указаны в руководстве пользователя; ваш дифференциал обычно вмещает до 3 литров. Тем не менее, обязательно прочитайте это руководство, потому что для некоторых дифференциалов повышенного трения требуется вторичная присадка, модифицирующая трение.

Заполняйте дифференциал непосредственно из баллона, если у вас есть свободное пространство, но если места мало, вы можете приобрести насос или удлинительный шланг, чтобы упростить работу. Нижняя часть сливного отверстия — это линия максимального заполнения, поэтому, когда масло начнет капать, все готово.

Установите свечу, затяните ее в соответствии со спецификацией, и вы проедете десятки тысяч миль.

---

Теперь смотрите это:

Обслуживание заднего дифференциала Honda | Майл Хай Хонда

Обслуживание заднего дифференциала Honda

30+ лет превосходного обслуживания на заводе по доступным ценам

Дифференциал представляет собой коробку передач, расположенную между ведущими колесами вашего автомобиля. Для полноприводных автомобилей это будет задний дифференциал.



Задний дифференциал Honda работает с трансмиссией, передавая мощность от двигателя на ось, которая вращает колеса и в конечном итоге доставит вас туда, куда вам нужно.



Дифференциал также делает возможным поворот. Внешние колеса вашего автомобиля должны вращаться быстрее, чем внутренние колеса при повороте. Используя ряд шестерен, дифференциал позволяет каждой стороне поворачиваться с разной скоростью, когда это необходимо. Это позволяет лучше контролировать транспортное средство.



Смазка внутренней части дифференциала отводит тепло от шестерен, помогая сохранить срок службы и работоспособность самого дифференциала.



Рабочие температуры и регулярный износ со временем могут привести к выходу из строя жидкости дифференциала. Когда жидкость разрушается, загрязняется или протекает, шестерни внутри могут работать неправильно из-за повышенного трения и перегрева. Если шестерни начинают скрежетать, дальнейшее использование автомобиля может привести к дорогостоящему ремонту.



Излишне говорить, что крайне важно регулярно заменять дифференциальную жидкость, чтобы ваша Honda работала должным образом.



Чтобы обеспечить высочайший уровень производительности автомобиля, вы всегда должны использовать жидкости, одобренные заводом-изготовителем, в своем автомобиле, грузовике или внедорожнике.



При обслуживании автомобилей Honda в районе Денвера компания Mile High Honda всегда использует лучшие детали и жидкости OEM, чтобы вернуть вашему автомобилю заводские характеристики.



Поэтому, когда придет время отремонтировать задний дифференциал, вы можете быть уверены, что мы выполним эту работу правильно.



Не знаете, пора ли привезти ваш автомобиль для стандартного обслуживания заднего дифференциала?



В вашем руководстве по эксплуатации будет указан рекомендуемый интервал пробега, когда вам следует заменить дифференциальную жидкость, также называемую трансмиссионным маслом.



Если вы слишком долго откладываете замену дифференциальной жидкости, это может подвергнуть компоненты, которые она предназначена защищать, риску ускоренного износа и даже необратимого повреждения.



Если ваш дифференциал поврежден, возможно, его необходимо отремонтировать или заменить.



Признаки неисправности заднего дифференциала

• Шум в передаче на холостом ходу
• Шлифование шестерен на скорости
• Вибрация вдоль приводного вала и в блок двигателя через коробку передач
• Утечка жидкости



Независимо от того, требуется ли вашему автомобилю стандартное обслуживание заднего дифференциала или требуется более обширный ремонт дифференциала, компания Mile High Honda поможет вам.



Вы можете доверить нам все, что нужно для вашего заднего дифференциала. Назначьте встречу с нашим отделом обслуживания сегодня!

(720) 515-9827

Дифференциал представляет собой коробку передач, расположенную между ведущими колесами вашего автомобиля. Для полноприводных автомобилей это будет задний дифференциал.



Задний дифференциал Honda работает с трансмиссией, передавая мощность от двигателя на ось, которая вращает колеса и в конечном итоге доставит вас туда, куда вам нужно.



Дифференциал также делает возможным поворот. Внешние колеса вашего автомобиля должны вращаться быстрее, чем внутренние колеса при повороте. Используя ряд шестерен, дифференциал позволяет каждой стороне поворачиваться с разной скоростью, когда это необходимо. Это позволяет лучше контролировать транспортное средство.



Смазка внутренней части дифференциала отводит тепло от шестерен, помогая сохранить срок службы и работоспособность самого дифференциала.



Рабочие температуры и регулярный износ со временем могут привести к выходу из строя дифференциальной жидкости. Когда жидкость разрушается, загрязняется или протекает, шестерни внутри могут работать неправильно из-за повышенного трения и перегрева. Если шестерни начинают скрежетать, дальнейшее использование автомобиля может привести к дорогостоящему ремонту.



Излишне говорить, что крайне важно регулярно заменять дифференциальную жидкость, чтобы ваша Honda работала должным образом.



Чтобы обеспечить высочайший уровень производительности автомобиля, вы всегда должны использовать жидкости, одобренные заводом-изготовителем, в своем автомобиле, грузовике или внедорожнике.



При обслуживании автомобилей Honda в районе Денвера компания Mile High Honda всегда использует лучшие детали и жидкости OEM, чтобы вернуть вашему автомобилю заводские характеристики.



Поэтому, когда придет время отремонтировать задний дифференциал, вы можете быть уверены, что мы выполним эту работу правильно.



Сомневаетесь, пора ли привезти ваш автомобиль для стандартного обслуживания заднего дифференциала?



В вашем руководстве по эксплуатации будет указан рекомендуемый интервал пробега, когда вам следует заменить дифференциальную жидкость, также называемую трансмиссионным маслом.



Если вы слишком долго откладываете замену дифференциальной жидкости, это может подвергнуть компоненты, которые она предназначена защищать, риску ускоренного износа и даже необратимого повреждения.



Если ваш дифференциал поврежден, возможно, его необходимо отремонтировать или заменить.



Признаки неисправности заднего дифференциала

• Шум в передаче на холостом ходу
• Шлифование шестерен на скорости
• Вибрация вдоль приводного вала и в блок двигателя через коробку передач
• Утечка жидкости



Независимо от того, требуется ли вашему автомобилю стандартное обслуживание заднего дифференциала или требуется более обширный ремонт дифференциала, компания Mile High Honda поможет вам.



Вы можете доверить нам все, что нужно для вашего заднего дифференциала. Назначьте встречу с нашим отделом обслуживания сегодня!

Наши многочисленные удобства:

Дружелюбный и знающий персонал

Клиентский лаундж

Кофе/чай/Горячий шоколад

Континентальный завтрак и Snacks

49000

Континентальный завтрак и SNACKS

9963

Континентальный завтрак и SNACKS

3

.

Kids Room/Movie & Toys

Shuttle Service

Early Bird Drop Off

After Hours Drop Off/Pick Up

Satellite TV

Vending Machines

Mile High Сервисный центр Honda для клиентов в Денвере, Авроре, Сентенниале, Литтлтоне и Гринвуд-Виллидж, Колорадо!

Honda отзывает    | Спецпредложения по обслуживанию    | Свяжитесь с нами

Обслуживание дифференциала и раздаточной коробки

Поддержание дифференциала или раздаточной коробки в хорошем рабочем состоянии

Специалисты по автоматическим коробкам передач и коробкам передач нередко работают с дифференциалами , так как компоненты выполняют аналогичную задачу:

• трансмиссия или коробка передач адаптируют мощность двигателя к подходящей скорости и крутящему моменту для передачи на колеса.
• Дифференциал передает мощность на два колеса на одной оси с соответствующим соотношением. Это связано с тем, что когда автомобиль поворачивает, внешнее колесо проходит немного более длинный путь, чем внутреннее, поэтому должно двигаться немного быстрее.

Дифференциал находится между колесами, где приводной вал соединяется с осью. В зависимости от того, является ли ваш автомобиль переднеприводным, заднеприводным или полноприводным, дифференциал устанавливается на переднюю, заднюю или обе оси.

Помимо дифференциалов , на полноприводные автомобили устанавливается раздаточная коробка . Раздаточная коробка действует как дифференциал , но передает мощность на два дифференциалы на разные оси, а не на два колеса на одну ось.

Как и в коробке передач, в дифференциале и раздаточной коробке требуется жидкость для смазки шестерен, валов и подшипников, где металл скользит по металлу. Масло также отводит тепло от рабочих поверхностей. Однако со временем жидкость имеет тенденцию загрязняться или даже может быть загрязнена водой, теряя свою способность эффективно выполнять свою работу.

А дифференциал или раздаточная коробка редко вызывают беспокойство в большинстве современных автомобилей, если они регулярно обслуживаются. Для обслуживания требуется лишь небольшая часть стоимости восстановления или замены дифференциала .

Что включает услуга:

• Слив Дифференциал Трансмиссионное масло
• Проверить масло на наличие шлама
• Залейте в дифференциал новое масло соответствующего типа
• Повторное уплотнение дифференциал крышка при необходимости
• Проверить герметичность и износ уплотнений
• Тест для проверки работы обслуживаемого дифференциала.

Хотя дифференциал или раздаточная коробка представляют собой относительно простое механическое устройство, стоит убедиться, что с ними все в порядке.

Свяжитесь с A Automotive Services сегодня, чтобы получить предложение по обслуживанию вашего дифференциала или раздаточной коробки экспертом.

Поддерживайте трансмиссию на всем пути до оси

Дифференциал или раздаточная коробка должны работать эффективно, чтобы передавать крутящий момент от трансмиссии на колеса. Неисправности дифференциала или Проблемы с раздаточной коробкой увидит, что ваш автомобиль работает с пониженной мощностью или вообще не работает.

Дифференциал установлен на ведущей оси и регулирует мощность двух колес на этой оси. Например, на стандартном заднеприводном автомобиле внешнее колесо должно проходить немного большее расстояние при повороте, и поэтому ему требуется больше мощности.

Полноприводный автомобиль также нуждается в раздаточной коробке в дополнение к дифференциалам на обе оси. Раздаточная коробка выполняет ту же работу, что и дифференциал . Он распределяет крутящий момент между передней и задней осями. Некоторые раздаточные коробки работают неполный рабочий день, чтобы обеспечить более экономичное вождение на двух колесах, когда полный привод не нужен, в то время как другие задействованы полный рабочий день. Некоторые из новейших раздаточных коробок могут автоматически переключаться с двухколесного на полноприводный в зависимости от условий движения. Раздаточные коробки могут быть с шестеренчатым приводом (в основном для более крупных или тяжелых транспортных средств) или с цепным приводом (популярны для более легких автомобилей и автомобилей для отдыха).

Наиболее очевидными ранними признаками неисправности дифференциала или раздаточной коробки являются стук или лязг, грохот или утечки масла.

Как мы восстанавливаем и ремонтируем ваш дифференциал или раздаточную коробку

Диагностика неисправности всегда стоит на первом месте. Иногда это можно сделать без серьезного демонтажа. Когда нам нужно разобрать дифференциал или раздаточная коробка , мы разбираем ее и осматриваем каждую деталь на наличие повреждений. Любые неисправные компоненты заменяются новыми или восстановленными деталями. Те, которые проходят наши тесты, очищаются и возвращаются в сборку.

В зависимости от степени неисправности вашего дифференциала или раздаточной коробки для вас может оказаться более рентабельным заменить весь блок, чем ремонтировать или восстанавливать оригинал. Наши специалисты сообщат вам, нужен ли вам сменный дифференциал или раздаточная коробка, как только мы определим серьезность проблемы.

При ремонте или восстановлении мы всегда проверяем ваш дифференциал или раздаточную коробку , чтобы убедиться, что они работают безупречно.

Чтобы специалисты отремонтировали или восстановили дифференциал или раздаточную коробку , свяжитесь с A Automotive Services сегодня, чтобы получить предложение.

Morgan ЗАДНИЕ КОРОБКИ ПЕРЕДАЧ И УПЛОТНЕНИЯ ШЕСТЕРНИ

Morgan ЗАДНИЕ КОРОБКИ ПЕРЕДАЧ И УПЛОТНЕНИЯ ШЕСТЕРНИ СМЕНА ЗАДНЕЕ УПЛОТНЕНИЕ ВАШЕЙ КОРОБКИ ПЕРЕДАЧ (Плюс Коробка передач R380 8 и Plus 4 1996-2004)
Лорн Голдман

Существует два основных типа сальники коробки передач. Британцы, европейцы и некоторые японцы используют тюленей. с небольшим классно выглядящим гибким материалом (силикон или что-то в этом роде) окантовкой их. Американцы просто с металлической окантовкой, и они втыкают металл в металл.

За все это американец уплотнения служат гораздо дольше.

Так что можно купить оригинал часть за 35 долларов США и подождите, пока она не прибудет, или после того, как вы удалите уплотнение, вы можете отнести его к коробке передач, и парень найдет тот, который костюмы за 5 долларов США..

Этот ремонт займет около 2,0 часа в зависимости от вашей удачи, насколько вы быстры и умеете ли вы работает один.

Первый слив части редуктора масло… не все нужно, потому что уплотнение находится над нижней частью коробка передач. Далее слейте все масло из дифференциала, т.к. (хотя вал находится выше дна) старое и новое масла дифференциала не смешиваются. Удалить в хотя бы одно автокресло и кожух карданного вала. Кстати, на моей машине трюк это посмотреть, можете ли вы теперь получить доступ к задней части болтов, удерживающих фланец карданного вала UJ к фланцу коробки передач.. крышка коробки передач может быть в способ. Если это так, вы также можете снять крышку коробки передач, или вырежьте небольшое соответствующее отверстие для доступа в крышке редуктора.

После маркировки карданного вала и фланцы редукторов для справки, используйте гаечные ключи для снятия болтов. При снятии самого фланца сначала проверьте крутящий момент с помощью динамометрического ключа, (начните с низкого уровня и регулируйте вверх, пока не услышите щелчок) и обратите внимание настройка крутящего момента.

После удаления фланца становится виден большой центральный болт, и крутящий момент на нем должен также проверить перед удалением. ТЕПЕРЬ, с правильной розеткой, прерыватель и удлинитель трубы, попробуйте вынуть большой болт из центр заднего фланца редуктора. Если не получится, возьми ударный гайковерт. Удалять фланец и вуаля (!)… вот вам и задний сальник. Вырви его и поставь это в сторону, если вы находитесь на пути к магазину коробки передач.

В зависимости от типа замена, которую вы выбрали, используйте силиконовую прокладку или, альтернативно, только металл на металле силикона с уплотнением американского типа и аккуратно совместите их в отверстии. Мы, техно-волшебники, используем гладкую доску 2×4 или делаем доску с отверстием. который касается всего края уплотнения сразу, а затем постукивает другим доску, пока она не будет выровнена должным образом, а затем прочно забейте ее молотком. Доски изготовлены таким образом, чтобы обеспечить равномерную посадку уплотнений, что очень удобно. очень важно.

Соберите в порядке, обратном разборке и затяжке. болты в соответствии со значениями и маркировкой, которые вы отметили и сделали.

ЗАМЕНА ДИФФЕРЕНЦИАЛА УПЛОТНЕНИЕ ЗАДНЕЙ ШЕСТЕРНИ (Солсбери)
Лорн Голдман

Слить весь дифференциал масло. Угловая ловля и пространство будут проблемой здесь, и я предлагаю вам удалить в хотя бы кожух карданного вала. Возможно придется снимать карданный вал тоже от коробки передач.

Для отсоединения карданного вала фланец от дифференциала, сначала пометьте оба фланца маркером для ссылка. ФЛАНЕЦ КАРДАННОГО ВАЛА И ФЛАНЕЦ ДИФФЕРЕНЦИАЛА ДОЛЖНЫ БУДЬТЕ ПРИКРЕПЛЕНЫ В ЖЕ ПОЗИЦИИ. (Видеть вибрация приводного вала). Затем проверьте крутящий момент фланцевых болтов. с помощью динамометрического ключа, начните с низкого уровня и регулируйте его вверх, пока не услышите щелчок и не затягивайте. Обратите внимание на настройки крутящего момента. (Должно быть примерно 160 фунтов/фут или 217 морских миль)

Теперь вы можете перемещать опору вал в сторону и большой болт, крепящий фланец к дифференциалу сборка теперь видна. Вы должны проверить его крутящий момент. (вы будете удивлены). Это самое интересное. Настолько, что я использовал ударный гайковерт, чтобы сделать это легко, так как задний фланец крепится болтами с очень высоким крутящим моментом. Если снять его можно отбойником с удлинителем трубы и трубой гаечный ключ для крепления, больше мощности для вас, но ударный гайковерт сделает это легкая работа в тесноте. Еще раз проверьте крутящий момент фитинга и обратите внимание на рисунок. После того, как эта огромная гайка отвинчена, снимите фланец и есть другая ваша печать. Скорее всего, это будет металл по металлу.

Снимите старую пломбу, осмотрите чтобы увидеть, где была проблема. Затем тщательно выровняйте и расположите новый с соответствующим силиконом. С этой стороны (если не изменяет память) Я использовал трубу и деревянный буфер, чтобы установить уплотнение на место.

Повторная сборка (затяжка до ранее отмеченные суммы) и совместив метки на карданном валу. Затем заливаем дифференциал, домкратим задние колеса, надеваем карданный вал. неплотно закройте крышку, чтобы защитить себя, и запустите машину, чтобы проверить наличие утечек. Если нет … завершите повторную сборку и проверьте на 20 милях, снова на 100, а затем 1000. Сейчас! Это было тяжело?

Еще одно замечание, причина утечки важны. Если у вас есть эллиптическая система заднего амортизатора (обруч) с завода, что может быть причиной. См. Сзади Комплект подвески почему.

ШЕСТЕРНЯ МОСТА СОЛИСБЕРИ ВЫПУСК ПЕЧАТИ II Фредерика Шухарда и Лорна Голдмана Время от времени мы получаем электронные письма жалуется, что очевидная течь в уплотнении шестерни не устранена путем смены пломбы, пусть несколько раз и даже при более современной уплотнения (рекомендуется). Владельцы и их механики озадачены этим. Часто (см. диаграмме) причина оказывается в том, что полированная поверхность на фланце приводного вала образовалась канавка, втертая в него от истирания оригинального уплотнения и песка, который проникает в эту область и затем удерживается печатью. Это можно вылечить хорошей полировкой с помощью разной зернистости наждачной шкурки, чтобы снова получить гладкую поверхность. Если поверхность слишком изношенный, на него можно надеть втулку и установить уплотнение немного увеличенного размера. До того как этот ремонт выполнен, течь будет сохраняться.

РАЗМЕРЫ МАСЛЯНОГО УПЛОТНЕНИЯ SALISBURY

3HA Солсбери сальник имеет клеймо следующего вида    2ha-019 Текущая печать — TIMKEN 5778 (любезно предоставлено Биллом Бичером, 2018 г.!)
инт. диаметр (металл) ок.43мм
внутр. диаметр (кожа) ок. 36мм

9Масло 0504 7HA Солсбери печать проштампована Autospin как 2871376-d3
внутр. диаметр (металл) ок. 40мм
внутр. диаметр (кожа) около 31 мм

Внедрено уплотнение 7HA в 1961 году

ПОЛОВИНА СОЛСБЕРИ РЕЗЬБА ВАЛА

7/8 УНФ

ОРИГИНАЛЬНЫЕ СМАЗОЧНЫЕ МАТЕРИАЛЫ SALISBURY, РЕКОМЕНДУЕМЫЕ

ОРИГИНАЛЬНЫЕ СМАЗКИ ДЛЯ СТУПИЦ, РЕКОМЕНДУЕМЫЕ SALISBURY

ПЛЮС 4 (1959) УТЕЧКА КОРОБКИ ПЕРЕДАЧ
Джона Шелли II

После вытягивания коробки передач на моем 59 +4, чтобы расследовать крупную утечку, я нашел эту оптоволоконную заглушку достаточно свободно, чтобы вращаться на месте, и кажется, что это было причиной. Используется ли эта заглушка в качестве сальника, она находится перед промежуточным валом, который кажется, высверлено для какой-то нефтяной камбуз. Является ли это общим для этого оптоволоконная заглушка, чтобы вызвать такую ​​​​огромную утечку?

Эта оптоволоконная вилка может быть причина утечки. Он предназначен для установки заподлицо в отверстие и запрессовки плотно, когда два элемента стянуты болтами. Обычно это работает из-за плотного прилегания, но я всегда ставлю заглушку на место, а затем запечатываю ее с высококачественным RTV l и оставьте на ночь, чтобы высохнуть, прежде чем прикрутить вещь таким образом, утечки не происходит.

Это позаботится об этом но пока вы там, посмотрите, есть ли у вас масло утечка из заднего главного уплотнения или самого заднего главного уплотнения. Обычно на Плюс-4 — вот откуда исходит ваша самая большая утечка. Причина этому заключается в том, что задняя магистраль вставлена ​​с 1/4-дюймовым войлочным уплотнением на каждом и войлок просто пропускает через себя масло, образуя «СТАНДАРТНУЮ УТЕЧКУ» TR нижнее отверстие в колокольне на землю, образуя масляную лужу куда бы ты ни шел. Это было исправлено, в моем случае, путем упаковки заднего основная кепка с полосками хлопковой футболки, пропитанной шеллаком Indian Head. Для этого закрутите колпачок на место и продолжайте вставлять полоски в бороздки с каждой стороны колпачка тупым ударом до невозможности достать больше материала в рощах оставить около 1/4 дюйма незаполненным с материалом и добавьте хороший герметик на 1/4 дюйма, такой как высококачественный RTV и оставьте на ночь, чтобы он высох.

Поместите RTV на заднюю сторону обеих половинок заднего главного уплотнения, прежде чем закрепить его болтами. хорошая печать там также. Заднее главное уплотнение должно быть установлено до задняя основная крышка заполнена. Закрепите масляный поддон болтами и наслаждайтесь утечкой масла меньше Плюс-4.

МАСЛО ДЛЯ КОРОБКИ ПЕРЕДАЧ LT77 (Плюс 8 и плюс 4 с [1995-2004)
Лорн Голдман

Необходимость выбрать правильный трансмиссионное масло для абсолютно необходимо. К сожалению, в эти дни там так много неверной информации, что катастрофы случаются регулярно. Это даже для меня в начале моей жизни Морган несколько десятилетий назад!

Когда LT77 (так называемый он пришел от Leyland Transmissions с расстоянием между валами 77 мм) был впервые установлен компанией LR/Rover (и другими, такими как Morgan) еще в 1977 г. было для стандартного масла для механической коробки передач (MTF) той эпохи. К сожалению, это закуска (он же сломал) ящики. Видите ли, LT77 необычен тем, что у него крошечный внутренний насос с маленькой пластиковой крыльчаткой. Когда машина холодная, тем толще Жидкость МТФ вызывает горе насосов, быстро разрушая их. Тогда смазка будет нарушена и внутренности съели бы друг друга через несколько километров. После нескольких попыток найти лучшие решения, они «временно» перешли на более жидкую ATF в надежде, что насос выдержит. пока не найдут что-то подходящее. Это не было идеальное решение, но у него было то преимущество, что оно работало, и оно только собиралось быть краткосрочным. Тем не менее, ничего не было сделано, и все осталось как есть. .и теперь коробка морально устарела, Но ATF Dextron III) рекомендуется для ЛТ77.

Вы можете попробовать MTF синтетика использовалась в R380 ниже, но я никогда этого не делал. Зачем? Один раз вы найдете что-то, что эта коробка может терпеть … не играйте в игры. Извинение моя краткость с этим, но я разделяю это отношение со всеми, кто знает эта коробка хорошо, особенно профессионалы. Я видел так много страданий вызывали владельцев, которые хотели «попробовать что-то, что мне рекомендовали на несколько миль».

LT77 никогда не отличался репутация топ-бокса. И страх, вызванный его печальным дебютом, никогда не исчезал. Этот страх постоянно подпитывается невинными механиками, не входящими в LR, которые регулярно (и очень логично) заменить его трансмиссионную жидкость на стандартное ручное масло.

Емкость LT77 составляет 1,6 литра.

R380 Жидкость

Однако при прохождении со временем было создано целое семейство гораздо более сложных жидкостей для ручного управления. варится, ни один из которых не был доступен 35 лет назад. Сообщается, что LT77 насос с ними справится. Но, откровенно говоря, многие задаются вопросом: «Зачем находить вне?». R380 (R для вездехода и 380 за его минимальную мощность по крутящему моменту) был сделан на замену LT77. Это радикально измененная версия LT77. Размерное совпадение очень хорошо, и если немного повозиться, R380 может заменить LT77. Однако, вам будет трудно найти один идентичный внутренний модуль между LT77 и Р380. Первоначально первые версии и руководства к ним для R380 также требовал ATF-F. Однако со временем коробку усовершенствовали рекомендация изменилась на один из более современных сортов пива, MTF 9.4. Много люди, знакомые со слабостью LT77, по-прежнему настаивают на использовании старой рекомендации для жидкостей ATF. Я использовал AMSOIL справа на протяжении 50 000 миль. Есть еще одна особенность. Много жидкости, рекомендованные для коробок передач или мостов Morgan, не должны можно найти в Северной Америке. Рекомендация для R380s от экспертов в Соединенное Королевство для Castrol SMX-S … (снято с производства и заменено Castrol Syntrans справа). Теперь Syntrans можно смело заменить одним из двух вариантов, показанных здесь. Емкость 380 рэндов составляет 2,667 л в абсолютно сухом состоянии и больше похоже на 2-2,1 л при заправке.

СМЕНА МАСЛО КОРОБКИ ПЕРЕДАЧ
Лорн Голдман

Если у вас нет машины подъемник, замена масла в коробке передач Morgan производится через панель доступа в крышке коробки передач. Расположение на панели зависит от модель, коробка передач и год выпуска Моргана. Например, автомобили LT77 (Плюс 8s с 1977 по 1995 год и Plus 4s с 1987 по 1995 год), панель находится на левая сторона. Для R380 (Plus 8 с 1996 по 2004 г. и Plus 4 с 1996 г. до 2002 года) он находится с правой стороны обложки примерно на полпути к брандмауэр.

Снимите кожух с стороны крышки коробки передач найти на панели. (Есть также панели для получить доступ к смазочным ниппелям карданного вала и карданного шарнира и часто замена выключателя света заднего хода.) Снимите его. На более поздних машинах с алюминиевыми крышками, вам, возможно, придется переместить внутреннюю изоляцию в сторону, чтобы увидеть редуктор и заливную пробку. сливная пробка находится на снизу… если только это не модель, в которой нет отдельной заглушки для опорожнения коробка передач. Пожалуйста, спросите на eMog или писатель
После слива масла, откройте правильную панель, снимите заливную пробку редуктора и долейте до этого уровня.

Дилеры (у которых всегда есть подъемник) слить и залить редуктор (и смазку) снизу автомобиля на подъемнике.

ЗАДНЯЯ

Причины и способы устранения — Rx Mechanic

Знание признаков неисправного заднего дифференциала избавит вас от многих проблем с управляемостью. Дифференциал является важным компонентом, который помогает управлять вашей колесной системой. Он передает мощность от трансмиссии и двигателя автомобиля на отдельные колеса. Вместо того, чтобы колеса вращались с одинаковой скоростью, дифференциал обеспечивает более точное управление вашим автомобилем.

Если вы начинаете слышать странные звуки от колес или ощущаете необычные вибрации, проверьте это. Скорее всего, это признаки плохого дифференциала. Продолжительная езда с неисправным передним дифференциалом может привести к аварии.

Автомобили с задним приводом оснащены задним дифференциалом. Передние приводы оснащены передним дифференциалом или коробкой передач, которые выполняют ту же функцию, что и дифференциалы. Полноприводные (AWD) и полноприводные (4WD) автомобили оснащены как передним, так и задним дифференциалом.

Независимо от того, какой у вас дифференциал, вы должны убедиться, что он работает правильно. Так что, если вы когда-нибудь задумывались над тем, каковы признаки неисправного заднего дифференциала, сядьте и прочитайте 5 минут.

Симптомы неисправного заднего дифференциала

Как и любой другой механический компонент, неисправный или неисправный задний дифференциал проявляет некоторые симптомы, уведомляющие водителя о проблеме. Вот некоторые из симптомов неисправности дифференциала.

Чрезмерный шум:

Неисправный дифференциал [как передний, так и задний] будет издавать жужжащий, скулящий, воющий и жужжащий шум. Эти шумы будут постепенно меняться во время ускорения, торможения или при повороте за угол.

Когда автомобиль издает гудящий или жужжащий шум, это обычно вызвано поврежденным или изношенным подшипником в оси или водиле. И когда он издает скулящий или воющий шум, это обычно вызвано поврежденным или изношенным зубчатым венцом и шестернями.

Неисправность зубчатого венца и шестерни обычно возникает из-за износа, задиров или неправильной регулировки.

Кроме того, при слишком большом зазоре или зазоре между кольцом и шестерней вы услышите лязг при переключении с парковки на драйв. Вы можете использовать телескоп, чтобы определить, является ли причиной шума проблема с дифференциалом или задним мостом.

Кроме того, когда дифференциал требует обслуживания или ремонта, сама ось также требует обслуживания и осмотра на предмет возможных повреждений, которые могут возникнуть в результате неисправности подшипника задней оси. Проще говоря, чрезмерный шум является распространенным признаком плохой работы задней полуоси.

Выход из строя дифференциала из-за отсутствия смазки:

Во-первых, необходимо убедиться в отсутствии утечек вокруг прокладки заднего дифференциала. Затем проверьте наличие утечек в районе заднего моста. Утечки могут возникать на уплотнениях шестерни, а когда утечка достаточно сильная, грязь и масло скапливаются прямо под водилом, шестерней или в зонах тормозной системы.

Перегрев дифференциала:

Перегрев дифференциала может быть вызван использованием неподходящего типа масла, отсутствием смазки, изношенными шестернями, чрезмерным предварительным натягом подшипника, люфтом между кольцом и шестерней или перегрузкой при буксировке тяжелого прицепа или погрузочного оборудования. Перегрев дифференциала является важным признаком низкого дифференциала жидкости.

Проблемы с управлением колесами:

Предположим, вам трудно управлять колесами, особенно в поворотах. В этом случае вам, возможно, придется остановиться и осмотреть дифференциал и другие компоненты, прикрепленные к нему, такие как гребной винт и универсальный подшипник. Управление вашим автомобилем может стать проблематичным, если ваш дифференциал изношен, что может привести к аварии.

Вибрация:

Ощущение необычной вибрации от вашего автомобиля должно насторожить. Это может быть симптомом заднего дифференциала или признаком других автомобильных проблем с задними колесами. Всякий раз, когда вы чувствуете вибрацию задних колес, быстро осмотрите дифференциал или обратитесь к механику для тщательного осмотра.

Что вызывает выход из строя дифференциала?

Поскольку дифференциал представляет собой не сложное, а простое механическое устройство, несколько симптомов могут привести к его отказу. Давайте исследуем эти причины.

Недостаток масла:

Наиболее распространенной причиной неисправности дифференциала является отсутствие масла, что может привести к трению на высокой скорости, поломке шасси или, в большинстве случаев, к блокировке задних колес. Низкий дифференциал жидкости или отсутствие масла могут возникать в результате нескольких причин. Это часто происходит, когда у вас есть изношенное уплотнение дифференциала или треснувший корпус, что может привести к утечке масла.

Неправильный тип масла:

Другая причина выхода из строя дифференциала — использование неподходящего типа масла. Вы можете заметить масляную лужу под автомобилем или масляные пятна на корпусе дифференциала, потому что неправильный тип масла может вызвать утечку. Или вы можете почувствовать запах гари во время вождения.

Если масло не работает должным образом, оно не сможет хорошо смазывать дифференциал, крестовины, зубчатые венцы и шестерни. Как только это произойдет, это приведет к трению, что приведет к выходу из строя дифференциала, кольца и шестерни.

Примеры неподходящего типа масла включают использование жидкости для автоматических трансмиссий (ATF) и моторного масла. Есть масла специально для дифференциалов и механических коробок передач. Если вы не знаете, какой тип масла следует использовать, обратитесь к буклету владельца.

Нормальный износ:

Нормальный износ может привести к выходу из строя дифференциала. Что такое нормальный износ? Это естественный износ, который происходит на механических компонентах из-за частого или регулярного использования с течением времени.

Не следует путать нормальный износ с результатом плохого технического обслуживания и ремонта, отсутствия смазки или неподходящего типа масла. Это происходит естественным образом при использовании вашего автомобиля.

Безрассудное вождение:

Наконец, дифференциалы могут выйти из строя, если на них надавить слишком сильно, что означает, что они претерпели несколько дрэг-рейсингов, выгораний и так далее. Кроме того, дифференциалы могут выйти из строя, если они изготовлены из легкой стали, которая не может выдерживать мощность и крутящий момент двигателя в течение длительного периода времени.

Важные советы и рекомендации по долговечному заднему дифференциалу

Теперь, когда мы прояснили ситуацию и ответили на этот ошеломляющий вопрос; как понять, что задний дифференциал неисправен? Давайте рассмотрим основные советы и рекомендации, чтобы продлить срок службы заднего дифференциала.

Плановая замена масла:

Первый и самый важный совет и прием для продления срока службы дифференциала — регулярная плановая замена жидкости дифференциала. Дифференциальная жидкость намного гуще моторного масла. Интервал замены масла должен составлять от 30 до 60 тысяч миль.

Рекомендуемое масло:

Во время обслуживания убедитесь, что вы используете рекомендованное масло. Использование неподходящего типа масла так же плохо, как и его полное отсутствие, и может нанести еще больший вред.

Безопасное вождение:

Поскольку дифференциал расположен под автомобилем, всегда ведите машину осторожно, особенно на плохой дороге, чтобы не удариться о камни. Удары о камни могут сломать корпус дифференциала и привести к утечкам.

Часто задаваемые вопросы

В: Что происходит, когда выходит из строя задний дифференциал?

Обычно дифференциал начинает издавать странные звуки, когда выходит из строя или выходит из строя подшипник. Вы услышите жужжание, скулящий шум, рычащий шум или воющий шум. Шум будет увеличиваться или уменьшаться по мере ускорения или замедления автомобиля. Иногда вы можете не слышать шума, когда нажимаете на панель дроссельной заслонки.

Помимо этих шумов, вы можете испытывать трудности в обращении, вибрацию, дифференциальный перегрев и, в некоторых случаях, запах гари.

В: Какой шум издает неисправный задний дифференциал?

Неисправный задний дифференциал издает серию странных шумов. Это может быть жужжание, жужжание, рычание или скулящий звук. Однако наиболее распространенным звуком неисправного дифференциала является воющий или воющий шум, указывающий на поврежденные или изношенные зубчатые колеса и шестерни.

В: Можно ли ездить с неисправным задним дифференциалом?

Вы все еще можете управлять автомобилем с неисправным задним дифференциалом, но это может привести к серьезным повреждениям. Проблема может увеличиться до такой степени, что остановит вас в глуши. И, если вы спрашиваете о вождении с полностью сломанным дифференциалом, нет, не делайте этого, если вы не хотите повредить всю систему трансмиссии.

В: Как часто нужно промывать дифференциал?

Автопроизводители устанавливают различные интервалы замены и обслуживания для каждого компонента, и промывка дифференциала не является исключением. Тем не менее, большинство автопроизводителей рекомендуют промывать дифференциал каждые 30 000–60 000 миль пробега. Это грязная работа, и ее должен выполнять опытный механик.

В: Как долго служат дифференциалы?

Срок службы дифференциала зависит от различных факторов, таких как манера вождения, уровень технического обслуживания, тип масла, используемого при обслуживании, и многое другое.
