Распространенные неисправности

Неисправности механизма, поднимающего стекла, могут иметь электрический или механический характер. Независимо от характера поломки, ремонт можно выполнить самостоятельно (автор видео — Се Дан).

Механические поломки можно обнаружить без зажигания.

Ниже перечислены типичные неисправности, связанные с механикой:

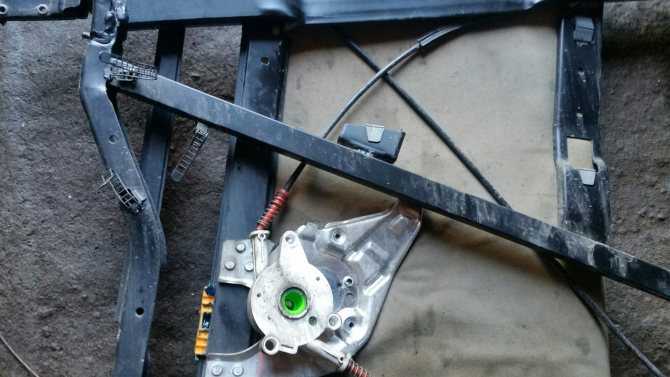

• износ зубьев на шестерне устройства;
• западание щитка;
• дефектный тросовый механизм может растянуться или испортиться, а в дальнейшем при эксплуатации соскочит с направляющих роликов;
• заклинивание механизмов из-за окисления подвижных частей;
• износ подшипника редуктора.

Среди электрических причин, почему не работает стеклоподъемник на Приоре, можно выделить следующие:

1. Если не работают все четыре стеклоподъемника, то в первую очередь следует проверить предохранитель с номером F31. Он расположен в монтажном блоке управления электропитанием. Если элемент сгорел в результате короткого замыкания, его следует заменить. При этом желательно проверить всю проводку.
2. Зависание или западание щеток моторчика электропривода. Это происходит из-за перегрева графитовых щеток, плавится гнездо из пластика, в котором они находятся. Таким образом, щетки прилипают к своему гнезду и теряют подвижность.
3. Отсутствие напряжения на клеммах электродвигателя. Причиной может быть обрыв цепи. Поломку нужно искать в реле или блоке управления. Кроме того, следует почистить контакты.

Если неисправен сам механизм, поднимающий стекла, то его нужно поменять.

Инструкция по снятию и установке

Для проведения работ понадобится ключ на «10» и пластиковые или деревянные клинья. Важно знать, как снять стеклоподъемник на передних дверях, демонтаж и установка задних стеклоподъемников на Приору осуществляются аналогично.

Процедура состоит из следующих действий:

1. В первую очередь в целях безопасности необходимо обесточить автомобиль, сняв отрицательную клемму с аккумуляторной батареи.
2. Далее снимается обшивка дверей.

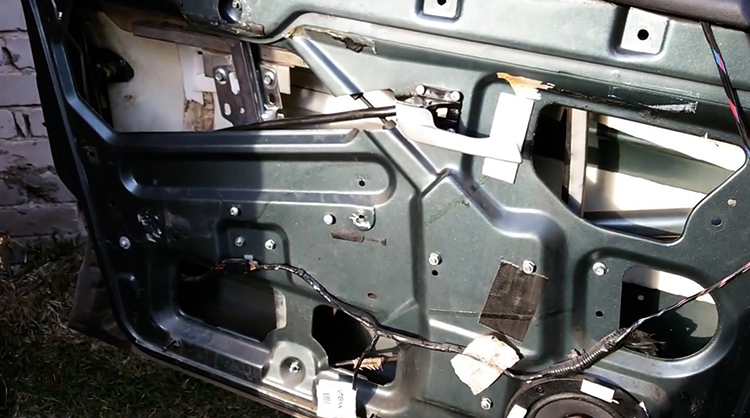

3. Затем нужно поднять или опустить стекло, чтобы был доступ через верхний проем двери к болтам, с помощью которых обойма стекла крепится к ползуну устройства. Эти болты следует открутить.
4. На следующем этапе, следует поднять стекло руками вверх до конца и закрепить его положение с помощью приготовленных клиньев.
5. Затем нужно отсоединить колодку со жгутом проводов от механизма подъема стекла.
6. После этого выкручиваются гайки, благодаря которым держится моторедуктор.
7. Затем выкручиваются крепежные гайки направляющей устройства.

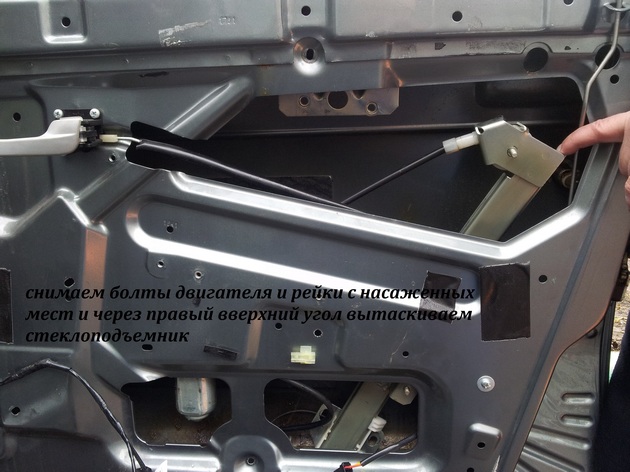

8. Когда все гайки откручены, стеклоподъемник вынимается через технологическое отверстие. Снимая механизм подъема стекла, нужно следить, чтобы стекла были надежно зафиксированы.
9. Установка устройства осуществляется в обратном порядке.

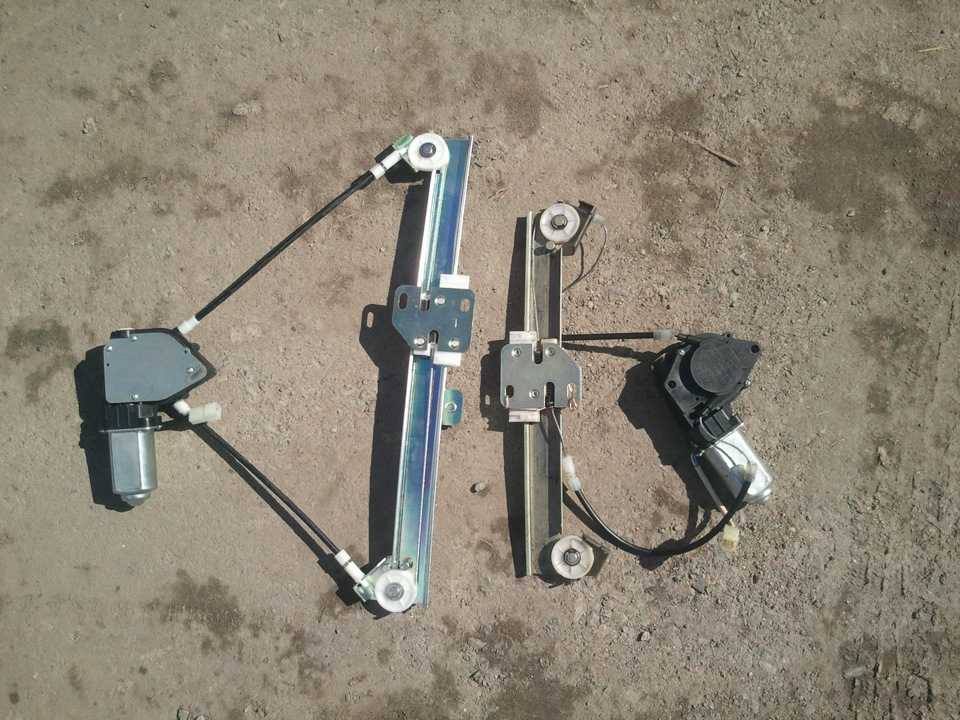

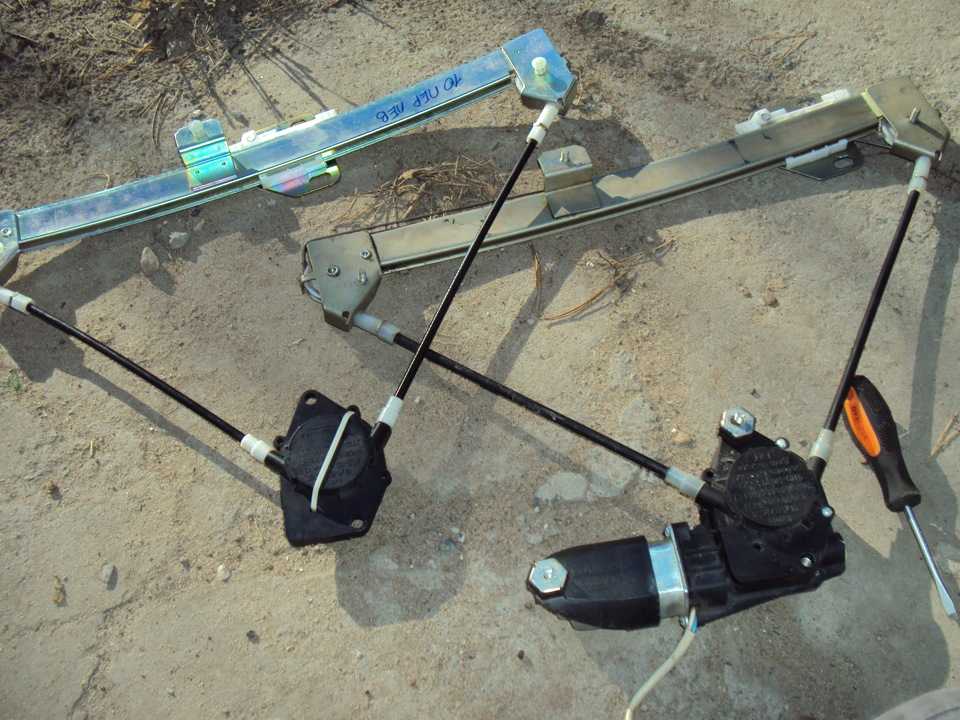

При покупке нового стеклоподъемного механизма, нужно обращать внимание на его маркировку и подбирать точно такой же.

Проверка качества работы

Установленный стеклоподъемник следует проверить на качество установки и работоспособность устройства. Стекла должны закрываться плотно, без зазоров и перекосов. Если обнаружены перечисленные дефекты, нужно ослабить винты, которыми крепится обойма стекла к ползуну. Выставляется правильное положение с помощью овальных отверстий в ползуне.

 Загрузка …

Видео «Снятие и замена правого переднего электростеклоподъемника на Приоре»

В этом видео демонстрируется установка передних стеклоподъемников на Приору (автор видео —
Юрий Федоров).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100. 00%)

Нет

Замена стеклоподъемника и двигателя Porsche 911 | 911 (1965-89) — 930 Turbo (1975-89)

Вам надоело открывать дверь и выходить за гамбургером в машине? Возможно, пришло время заменить стеклоподъемник или электродвигатель стеклоподъемника.

Сложность этого проекта зависит от года выпуска вашей машины, но результаты не заставят себя долго ждать и будут весьма полезными. Нет ничего лучше, чем ехать в своем 911 с открытым люком на крыше и опущенными окнами в погожий солнечный день. Сломанный стеклоподъемник, безусловно, может помешать этому.

Первым шагом при замене регулятора или электродвигателя стеклоподъемника является снятие дверной панели. Для автомобилей, оснащенных электрическими стеклоподъемниками, перед запуском также отключите аккумуляторную батарею. Убедитесь, что вы исключили мотор электрического стеклоподъемника как потенциальную проблему, прежде чем начать рвать дверь. Дважды проверьте все предохранители, управляющие стеклоподъемниками, и замените реле, чтобы убедиться, что с ними все в порядке. Если одно из окон работает, а другое нет, то, скорее всего, это мотор стеклоподъемника или переключатель стеклоподъемника.

Подробнее о снятии дверной панели см. в Технической статье Pelican: Замена дверной ручки. Когда вы сняли дверную панель, проверьте переключатель стеклоподъемника, чтобы убедиться, что он работает правильно. Попробуйте поменять местами два переключателя или подключить новый. Если ответа от окна по-прежнему нет, то, вероятно, требуется замена мотора. Проверьте, поступает ли питание на двигатель, когда вы нажимаете переключатель. Конечно, если от двери исходит сильный шум, а стекло не двигается, то вполне очевидно, что мотор в порядке, но регулятор нужно заменить.

Убедитесь, что вы также сняли дверные динамики, если ваш 911 оборудован ими, и что окно опущено (если возможно). Дотянитесь до двери через одно из отверстий для доступа и отсоедините силовые соединения от двигателя. Запишите, какое соединение куда идет.

Теперь снимите болты, которые удерживают стеклоподъемник внутри двери. Для этого потребуется набор шестигранных ключей. Хотя весь процесс можно выполнить с дверью, прикрепленной к машине, гравитация имеет тенденцию немного усложнять работу. Снятие двери — непростая работа, однако, если по какой-то причине вы планируете снять дверь позже, чтобы поработать над ней, сейчас самое подходящее время.

После того, как вы открутите болты, которыми регулятор и блок двигателя крепятся к двери, регулятор можно будет перемещать внутри двери. Будьте осторожны, чтобы не поцарапать стекло, когда вы перемещаете предметы внутри двери. Поверните регулятор так, чтобы вы могли видеть три болта, которыми двигатель крепится к регулятору. Открутите эти три болта и снимите двигатель с регулятора. Будьте осторожны, когда вы снимаете двигатель, так как оконная пружина может заставить регулятор немного пружинить внутри двери, и вы должны убедиться, что он не поцарапает оконное стекло. Двигатель можно проверить на стенде, подав 12 вольт постоянного тока на две клеммы. Если он не крутится, то, скорее всего, у вас сломался стеклоподъемник.

После того, как мотор снят, вы сможете снять нижнюю часть регулятора с направляющей, прикрепленной к оконному стеклу. Поднимите стекло вверх и прикрепите его скотчем к верхнему каналу двери. После того, как регулятор свободен, его должно быть относительно легко вытащить из дверцы.

Осмотрите регулятор на предмет износа. Должно быть относительно легко выяснить, сломан ли регулятор. Обычными точками отказа являются пластиковые ролики, а также точки, где регулятор поворачивается и приклепывается сам к себе. Если у вас есть новый регулятор, сравните его с поврежденным, и вы сможете увидеть проблему.

Установка нового регулятора проста. Возможно, вам придется договориться о выравнивании окна и креплении двигателя внутри двери. Чтобы сделать это правильно, требуется одна или несколько попыток. Пружина регулятора рассчитана на сжатие при опускании окна, поэтому может быть проще переустановить, если окно поднято примерно на 3/4 пути вверх по желобу. Перед установкой смажьте все движущиеся части регулятора белой литиевой смазкой. Убедитесь, что вы также нанесли много смазки на пластиковые колеса и внутреннюю часть гусеницы в нижней части стекла.

Перед повторной установкой регулятора, вероятно, будет мудрым решением осмотреть и заменить направляющие оконного канала, если они изношены. Это два канала, которые направляют окно, когда оно поднимается и опускается регулятором. Их можно снять изнутри двери. Также стоит заменить уплотнители оконных проемов. Эти внутренние и внешние «оконные скребки» предотвращают попадание воды в ниши двери.

Перед тем, как вы закроете все, что находится внутри вашей двери, было бы разумно проверить правильность работы окна. Подсоедините силовые соединения к двигателю стеклоподъемника и попробуйте поднять и опустить стекло. Или, если у вас окна с ручным управлением, установите рукоятку и посмотрите, будет ли движение плавным и равномерным. Также убедитесь, что вы отрегулировали положения остановки окна после повторной установки регулятора. На регуляторе расположены винты, которые контролируют эти положения остановки.

К сожалению, эта процедура лучше всего подходит для 911-х годов выпуска 1974-89 годов. На некоторых более ранних автомобилях отверстие в двери недостаточно велико, чтобы снять регулятор. Вместо этого необходимо снять всю оконную раму и стекло, а также вытащить регулятор из верхней части двери — это зависит от автомобиля (например: 1969 912 это не обязательно).

Горячий наконечник

Будьте осторожны, чтобы не поцарапать окно или краску на двери

Lincoln Aviator – Снятие и установка – Стеклоподъемник и электродвигатель передней двери

Lincoln Aviator 2020-2022 Руководство по обслуживанию / Кузов и окраска / Кузов и окраска / Стекла, рамы и механизмы / Снятие и установка — стеклоподъемник и двигатель передней двери

Специальный инструмент / Общее оборудование

Снятие

ПРИМЕЧАНИЕ: Показана левая рука (LH), правая рука (RH) аналогична.

ПРИМЕЧАНИЕ: Для электродвигателей стеклоподъемников передних дверей, неработоспособен надо будет снять стекло передней двери электродвигатель регулятора перед снятием стеклоподъемника передней двери.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Снимите панель обивки передней двери.
   См.: Панель обивки передней двери (501-05 Внутренняя отделка и декоративные элементы, снятие и установка).


1. Снимите крышки доступа к стеклу передней двери.


1.
   Опустите стекло передней двери наполовину вниз.

   1. Подключить переключатель управления стеклоподъемниками.

   2. Опустите стекло передней двери наполовину вниз.

   3. Отсоедините переключатель управления стеклоподъемниками.


1.
   Освободите стекло передней двери и ленту в крайнем верхнем положении.

   1. Освободите зажимы крепления стекла передней двери.

      Используйте общее оборудование: удар
   2. Поднимите стекло передней двери в крайнее верхнее положение.

   3. Заклейте стекло передней двери в полностью поднятом положении.


1.
   Отложите жгут проводов передней двери в сторону.

   1. Отсоедините электрические разъемы наружного зеркала заднего вида.

   2. Отсоедините электрический разъем динамика передней двери.

   3. Отсоедините электрические разъемы DDM.

   4. Отсоедините электрический разъем электродвигателя стеклоподъемника передней двери.

   5. Освободите фиксаторы направляющих жгута проводов передней двери и отложите жгут проводов передней двери в сторону.


1. Снимите клейкие крышки гайки стеклоподъемника передней двери.


1. ПРИМЕЧАНИЕ: Следуйте уникальным инструкциям или рисункам для этого шага установки.

   Ослабьте гайки стеклоподъемника передней двери.
   Крутящий момент: 71 фунт на дюйм (8 Нм)

1. ПРИМЕЧАНИЕ: Следуйте уникальным инструкциям или рисункам для этого шага установки.


   Снимите стеклоподъемник и электродвигатель передней двери.

   1. Освободите фиксаторы стеклоподъемника передней двери.
      Крутящий момент: 49 фунтов на дюйм (5,5 Нм)
   2. Установите фиксаторы стеклоподъемника передней двери в сервисное положение.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   Снимите винты и модуль DDM.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.


   Снимите электродвигатель стеклоподъемника передней двери.

   1. Снимите болты стеклоподъемника передней двери.

   2. Снимите электродвигатель стеклоподъемника передней двери.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.


   Снимите низкочастотный динамик передней двери.

   1. Снимите винты.
      Крутящий момент: 22 фунта на дюйм (2,5 Нм)
   2. Снимите низкочастотный динамик передней двери.


Установка

1. Для установки выполните процедуру удаления в обратном порядке.


1.
   Затяните фиксаторы и гайки в указанной последовательности.

   1. Затяните фиксаторы в указанной последовательности.
      Крутящий момент: 49 фунтов на дюйм (5,5 Нм)
   2. Затяните гайки в указанной последовательности.
      Крутящий момент: 71 фунт на дюйм (8 Нм)

1. Выполните инициализацию электростеклоподъемников дверей.
   См.: Инициализация дверных окон с электроприводом (501-11 Стекло, рамы и механизмы, общие процедуры).


Снятие и установка — стекло передней двери

Удаление ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична. Снимите стеклоподъемник и электродвигатель передней двери. См.: Стеклоподъемник и электродвигатель передней двери (стекло 501-11, рамы и механизмы, снятие и установка)…

Снятие и установка — Электродвигатель стеклоподъемника передней двери

Удаление ПРИМЕЧАНИЕ: Показана левая рука (LH), правая рука (RH) аналогична. ПРИМЕЧАНИЕ: Для электродвигателей стеклоподъемников передних дверей, не работает, может потребоваться снять стекло передней двери мотор регулятора до фиксации стекла передней двери…
