Как снять и заменить передний и задний бампер на Лада Приора

Содержание

• Почему приходится менять бамперы

• Рекомендации по выбору новых деталей

• Порядок замены переднего обвеса

• Подробная видеоинструкция снятия переднего бампера

• Как снять задний обвес с Лады Приоры

• Как снимать задний бампер Приоры — видео

Бамперы современных автомобилей изготавливаются из тонкого эластичного углепластика, окрашенного на заводе в требуемый цвет. Эти детали кузовного обвеса, особенно передняя, постоянно испытывают механические нагрузки и оттого теряют внешний вид либо просто ломаются. Не является исключением и российский автомобиль ВАЗ 2170, иначе — Лада Приора. Надо отдать должное конструкторам предприятия АвтоВАЗ — бамперы крепятся настолько просто и в то же время надёжно, что автомобилист может при нужде снять и поменять их самостоятельно.

Почему приходится менять бамперы

Очевидный ответ на данный вопрос — после попадания машины в ДТП, когда обвесы буквально рассыпаются на части. Разбитые детали отремонтировать и покрасить нереально, поэтому при подобном раскладе приходится покупать новые. Благо, цена изделий вполне демократична и есть возможность подобрать элементы по цвету либо купить их неокрашенными.

Справка. Неокрашенный передний бампер ВАЗ 2170 стоит в Российской Федерации порядка 40 у. е., окрашенный — 50 у. е. Цены на задние обвесы примерно такие же, плюс — минус 3 у. е.

Никелированная решётка выглядит на переднем бампере лучше штатной

Существуют и другие причины, по которым владельцы Приор прибегают к снятию или замене этих деталей:

1. В процессе эксплуатации бампер получил множественные трещины либо с него облупилась краска, а хозяин не располагает временем и желанием для ремонта и окрашивания элементов.
2. Если автолюбитель все же хочет отремонтировать и покрасить обвес, то его всё равно придётся снять.
3. В результате удара отломились пластиковые защёлки бампера или вырвало винты крепления таким образом, что материал потрескался.
4. Когда нужно получить доступ к другим деталям и частям кузова машины. Например, поставить новые блок — фары.
5. Автомобили, продававшиеся в базовой комплектации, одно время оснащались чёрными бюджетными бамперами. Их приходится снимать, чтобы окрасить или поменять на покрашенные.
6. Если владелец ВАЗ 2170 решил заняться тюнингом своего авто и установить красивые обвесы, отличающиеся от штатных по форме.

Примечание. Для замены блок — фар в Приоре демонтировать бампер целиком необязательно, достаточно открутить его по бокам и отогнуть края. Но для удобства многие автомобилисты все же снимают элемент полностью.

Рекомендации по выбору новых деталей

Выбирая бамперы для Приоры, стоит придерживаться простых правил:

• если автомобиль побывал в ДТП, где были повреждены и другие кузовные детали, то есть смысл купить чёрный обвес и покрасить все элементы в один цвет;
• обращайте внимание на эластичность пластмассы, она не должна быть слишком жёсткой;
• дополнительные рёбра жёсткости, предусмотренные внутри элемента, — это только плюс;
• покупая тюнинговый бампер, проследите, чтобы в нём были предусмотрены посадочные места для установки противотуманных фар и проёмы для буксировочных крюков;
• обследуйте места крепления обвеса, чтобы там не было трещин и другого заводского брака.

В специализированных магазинах можно приобрести передний и задний бампер ВАЗ 2170, уже окрашенный в один из наиболее «ходовых» цветов. Пользуясь моментом, приобретите и поставьте красивую решётку радиатора с покрытием «под никель» вместо обычной чёрной.

Порядок замены переднего обвеса

Чтобы своими руками снять старый бампер с автомобиля Лада Приора, а вместо него поставить новый, необходимо иметь простейший набор инструментов:

• отвёртку с крестообразными шлицами;
• накидная головка размером 10 мм;
• вороток с «трещоткой» и удлинителем.

Примечание. Вместо воротка можно использовать обычный накидной ключ на 10 мм, но работать с ним будет не так удобно.

Хорошо, когда у вас в гараже имеется смотровая канава, из неё удобнее откручивать нижние винты. Впрочем, наличие ямы или эстакады необязательно, можно справиться на обычной ровной площадке. К снятию и замене детали обязательно привлеките помощника, чтобы поддерживал её с другого края. Случайно уронив и ударив пластиковый элемент об землю, вы можете отбить краску по краям.

Эти 3 самореза с каждой стороны откручиваются в первую очередь

Обвес крепится в разных местах винтами и саморезами под крестообразную отвёртку и гайками под ключ 10 мм. Порядок разборки следующий:

1. Машину зафиксировать ручным тормозом и снять «минусовую» клемму с аккумулятора, поскольку понадобится отключать противотуманные фары.
2. Открутить 3 самореза, расположенных в передней части колёсной арки и соединяющих бампер с подкрылком. Для удобства доступа рекомендуется немного повернуть колесо. Операцию повторить со стороны второго колеса.
3. Открыть капот и открутить 4 самореза, удерживающие горизонтальные пластиковые накладки (над фарами с каждой стороны). Снять накладки с авто, не растеряв шайбы.
4. Отключить разъёмы противотуманных фар. К ним есть доступ сверху, из подкапотного пространства.
6. Открутить 5 гаек и по 3 самореза с каждой стороны — крепление нижней части обвеса.

Пластиковые накладки, прикрученные на 4 саморезаЭти 2 винта надо выкрутить, чтобы отсоединить верхнюю часть обвеса от кузова5 гаек под ключ 10 мм держат бампер снизуЕщё 3 винта с каждой стороны крепят бампер по краям, они откручиваются последнимиПротивотуманные фары отключаются из подкапотного пространства

На этом разборка узла окончена, остаётся лишь взять руками за край бампера около колёсной арки, и аккуратно вывести из зацепления с кузовом, подав сначала вбок, а потом вперёд. Эти же действия помощник повторяет с другой стороны автомобиля, после чего деталь синхронно снимается с авто.

Внимание! Чтобы не сломать пластик, избегайте при снятии элемента резких движений и рывков, особенно если рассчитываете поставить тот же обвес обратно.

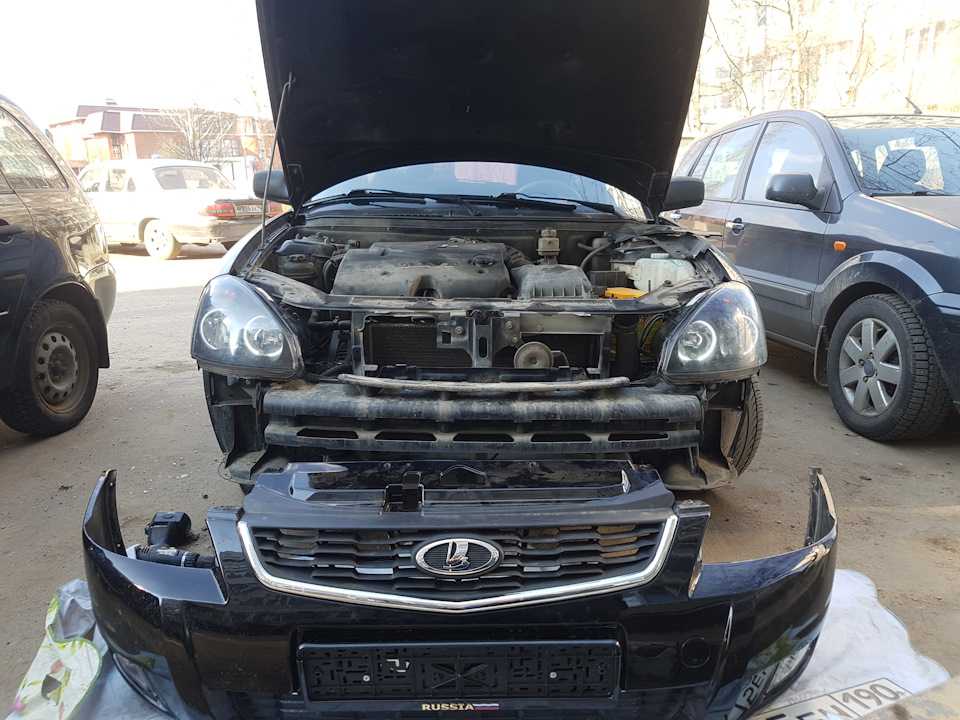

Так снимается бампер, когда все винты выкручены

Когда требуется демонтировать со снятой детали нижнюю и верхнюю решётку радиатора, то нужно разблокировать множество пластиковых фиксаторов. Это делается плоской отвёрткой либо пассатижами, снимая с фиксаторов металлические шайбы, находящиеся с внутренней стороны. На всю работу сотрудник автосервиса затрачивает примерно 15 минут, вам понадобится несколько больше, максимум — полчаса.

Новый бампер установите в обратном порядке и прикрутите в тех же местах, при этом не забудьте подключить противотуманные фары. Перед сборкой не помешает проверить на предмет коррозии стыки крыльев с другими кузовными деталями, скрываемые обвесом. Если ржавчина обнаружена, то поражённые ею места необходимо зачистить, покрыть грунтовкой и окрасить. Поскольку стыки закрываются снаружи бампером, то особая красота здесь не нужна, главное, — уберечь кузов от коррозии.

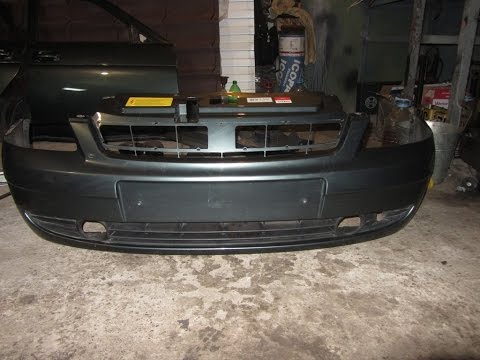

Подробная видеоинструкция снятия переднего бампера

Как снять задний обвес с Лады Приоры

Данный элемент снимается ещё проще, чем передний, причём тем же набором инструментов – «крестовой» отвёрткой и торцевым ключом на 10. Единственное отличие — отвёртка нужна короткая, помещающаяся между задней аркой и шиной, ведь колесо повернуть не получится. В бампер не встроены решётки и фары, которые надо отключать, а только боковые светоотражатели (в просторечии — катафоты). Разборка и снятие детали ведётся в такой последовательности:

1. Открутить 3 самореза крепления бампера к колёсной арке, один из них (нижний) держит также и брызговик. Операцию повторить на арке с другой стороны.
2. Выкрутить 2 болта, удерживающие деталь снизу (находятся по краям).
3. Ещё 2 самореза расположены под резиновым уплотнителем по краям багажного проёма. Чтобы до них добраться, нужно поднять крышку багажника и, отодвинув резину рукой, надеть ключ на головку самореза.

Для выкручивания первых 3 винтов, находящихся около колеса, нужна короткая отвёрткаСнизу бампер держится только на двух саморезахЕщё 2 винта спрятались по краям багажника

Когда все крепления раскручены, элемент плотно сидит на месте, удерживаемый защёлками. Чтобы их разблокировать, нужно аккуратно оттянуть край обвеса сбоку, возле колеса. Потом деталь немного подать вперёд и повторить процедуру с другой стороны, после чего бампер легко снимется.

Край бампера нужно аккуратно потянуть на себя

Справка. На модификациях Лады Приоры с кузовом типа «хэтчбек» и «универсал» разборка производится в том же порядке, только количество крепежа больше.

Перед обратной сборкой здесь тоже стоит удалить появившуюся ржавчину и прокрасить обработанные участки. При установке обратите внимание на то, чтобы все защёлки встали на свои места, только потом начинайте прикручивать саморезы.

Как снимать задний бампер Приоры — видео

Как выяснилось, замена бамперов на автомобилях ВАЗ 2170 — это не та работа, за выполнением которой надо непременно обращаться на станцию технического обслуживания. Желание, совмещённое с некоторым количеством времени, поможет заменить обвесы своими руками, к тому же бесплатно. Исключение — установка тюнинговых деталей, где может потребоваться вмешательство грамотного автомеханика.

Как снять передний и задний бампер на Лада Приора: замена, ремонт

26.12.2021Рубрика: Priora

Бампер Лады Приора постоянно подвергается различным механическим нагрузкам, в результате чего, может повредиться. Поэтому автовладелец должен научиться менять его самостоятельно, а по возможности и отремонтировать.

---

Как выбрать бампер на Приору

Таким вопросом задаются автовладельцы после мелких ДТП, когда деталь не подлежит ремонту и нуждается в замене. Перед покупкой бампера, необходимо усвоить, что Lada не занимается производством оригинальных бамперов.

Официальными поставщиками на конвейер являются компании КамПласт и ППИ.

Самым лучшим по качеству является КамПласт. Однако выбор бампера может быть ограничен покупкой б/у варианта в цвет. И в этом есть свои преимущества:

• заводской окрас;
• нет необходимости подбирать краску и окрашивать;
• ЛКП держится намного лучше.

Купив новый бампер, автовладелец рискует «нарваться» на недобросовестного маляра, который не сможет качественно покрасить деталь. Лак может отслоиться уже через полгода, а через год бампер и вовсе может «потерять» часть краски.

Внимание! Не следует покупать некрашеный бампер и сразу устанавливать на автомобиль. В процессе эксплуатации есть риск получить задиры и царапины, выравнивать которые придется шпаклевкой, а она держится намного хуже. После покупки рекомендуется сразу же его покрасить.

Как производится ремонт бампера

Нередко замены можно избежать и отремонтировать поврежденный пластик. Здесь, конечно, не обойтись без помощи опытного мастера, но при желании это можно сделать и самостоятельно.

Существует два весьма надежных способа запаять бампер на Приоре:

1. Металлическая сетка.
2. Сварка при помощи фена и прутка из пластика.

Первый способ использовался раньше. Для этого необходимо иметь мощный паяльник – от 80 ватт и выше и металлическую сетку, которую используют к примеру, для защиты звуковых динамиков.

Скрепляемые части необходимо зачистить в месте будущего шва, а затем отрезать сетку и наложить на место стыка с обратной стороны бампера.

Нагрейте паяльником сетку, и она «провалится» в расплавившийся пластик. Останется только провести им в сторону, чтобы затянуть сетку жидкой пластмассой и отвести паяльник.

Получается довольно прочное соединение. Однако найти подходящую сетку, зачастую, сложно, да и соединение не является долговечным. Наилучшим получается способ с использованием фена и прутка.

Порядок действий:

1. Бампер необходимо снять с автомобиля и обработать место пайки при помощи шлифовальной машинки.
2. Место соединения скрепляется струбцинами. И зачищается дремелем – нужно создать канавку.
3. При помощи специальной насадки нагревайте пластиковый пруток и ведите вдоль стыка, создавая шов. Обработайте также и с лицевой части бампера.
4. Швы необходимо выровнять при помощи шлифовальной машинки.
5. После этого место ремонта выравнивается, грунтуется и окрашивается.

Не каждый бампер можно отремонтировать. Невозможно запаять трещину в местах силовой составляющей бампера. К примеру, на ребрах, которые являются усилением конструкции.

Такой бампер, к сожалению, придется выбросить или пустить на запчасти в будущем.

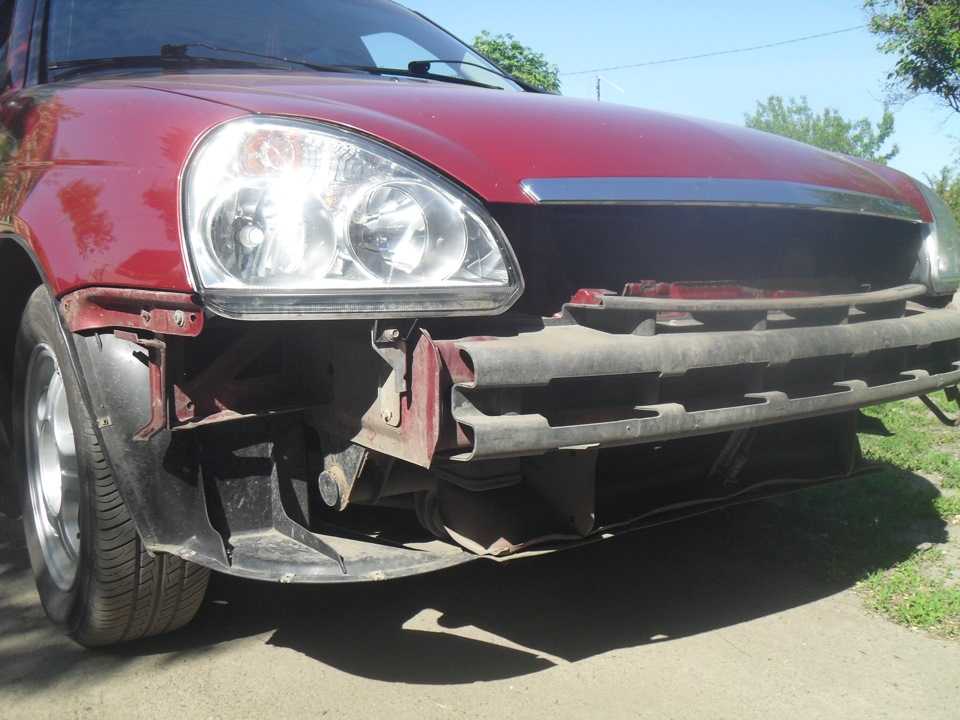

Снятие и установка переднего бампера Приоры

Для снятия переднего бампера на Ладе Приора первого и второго поколения понадобится торцовая головка на 10 и крестовая отвертка.

Порядок действий следующий:

1. Открутите по три винта, крепящие деталь к подкрылкам с левой и правой стороны.
2. Снимите кожухи левой и правой фары, открутив по три винта с каждой стороны.
3. Открутите нижние крепления бампера – по три штуки с каждой стороны к нижней пластиковой защите и снимаем защиту двигателя.
4. Снимите разъемы противотуманных фар.
5. Открутив верхние винты крепления, демонтируйте деталь в сборе.
6. Установка нового бампера на Приору 1 производится в обратном порядке.

Бампер на Lada Priora 2 демонтируется аналогичным образом и полностью взаимозаменяем с первым.

Замена заднего бампера Lada Priora 1 и 2

Бампер сзади крепится аналогичным образом, поэтому порядок практически одинаковый. Делаем следующее:

1. Откручиваем по три самореза, которые крепят бампер к подкрылкам.
2. Отвинчиваем по одной гайке с каждой стороны.
3. Откручиваем нижние саморезы крепления бампера к отбойнику.
4. Снимаем верхние крепления, указанные на фото.
5. Демонтируем задний бампер с Приоры.

Как видно, ничего сложного в данном процессе нет. Естественно, Приора 2 имеет такое же крепление бамперов. Отличия лишь в косметической составляющей.

Подведем итоги

Снять бампер с Приоры можно самостоятельно, но ремонт целесообразнее производить у профессионалов, учитывая то, что весь необходимый инструмент обойдется дороже, чем ремонт одного бампера.
