Снятие и установка ЭУР Приоры

Снятие электроусилителя руля ВАЗ 2170

Потребуется: Крестовая отвертка, накидной ключ «на 8», торцевой ключ «на 13».

Снять минусовую клемму с аккумулятора. Снять руль, декоративные накладки рулевой колонки и накладку панели приборов. Далее по порядку:

1. Отвернуть 4 самореза с помощью крестовой отвертки, и снять нижнюю накладку панели.
2. Отсоединить колодки с проводами от подрулевых переключателей и контактного кольца.
3. Ослабить стяжной болт, используя накидной ключ «на 8». Разъединить колодки с проводами от замка зажигания.
4. Сжать фиксаторы и отсоединить жгут с проводами от рулевой колонки.

1. Сжать фиксаторы и отсоединить жгут с проводами в нижней части рулевой колонки.
2. Освободить фиксаторы, и отсоединить 2 колодки с проводами от электроусилителя рулевого управления.
3. Снять со шпильки крепления рулевой колонки декоративную шторку.
4. Ослабить затяжку гаек нижнего крепления рулевой колонки, используя торцевой ключ «на 13». Отвернуть их на несколько оборотов.

Замечание:

Далее:

1. Отвернуть гайку стяжного болта с помощью ключа «на 13» (он соединяет карданные шарниры промежуточного вала).
2. Извлечь болт.
3. Отвернуть левую гайку верхнего крепления рулевой колонки, используя торцевой ключ «на 13».
4. Отвернуть правую гайку верхнего крепления рулевой колонки, используя торцевой ключ «на 13».

1. Снять рулевую колонку Приоры в сборе.
2. Отвернуть гайку стяжного болта фланца нижнего карданного шарнира и рулевого вала, используя ключ «на 13».
3. Извлечь болт и снять карданный шарнир со шлицевого вала рулевого механизма.

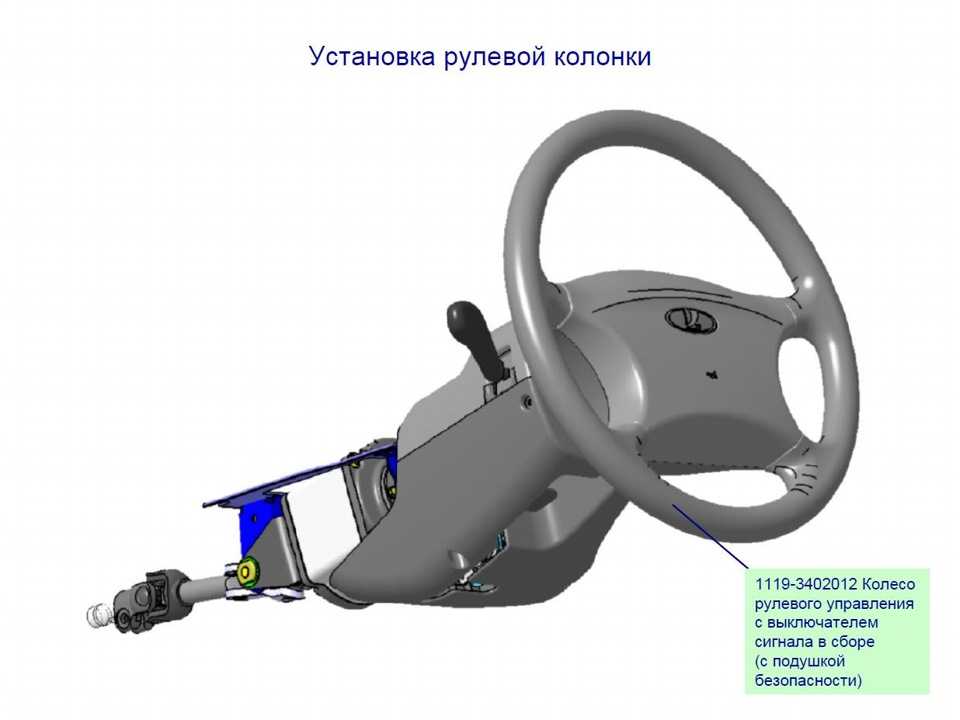

Установка электроусилителя руля на Lada Priora

Установка рулевой колонки с ЭУР производится в обратной последовательности. Перед установкой убеждаемся, что паз на валу, метка на крышке картера рулевого механизма, и метки на защитном чехле расположены должным образом.

Расположение меток для установки рулевого вала:

1 — угловое углубление в крышке картера рулевого механизма; 2 — паз на валу рулевого механизма; 3 — крышка картера рулевого механизма; А — угловой выступ на защитном чехле; Б — вырез в кромке защитного чехла.

Проследите, чтобы метка А располагалась напротив углубления угловой формы (№1), которая расположена в крышке картера, а вал был повернут так, чтобы его паз (№2) располагался напротив метки Б.
Гайки стяжных болтов на фланцах промежуточного вала затягиваем моментом 23—28 Нм (2,3—2,8 кгсм).
Гайки крепления рулевой колонки затягиваем моментом 15—18,6 Нм (1,5-1,9 кгсм).

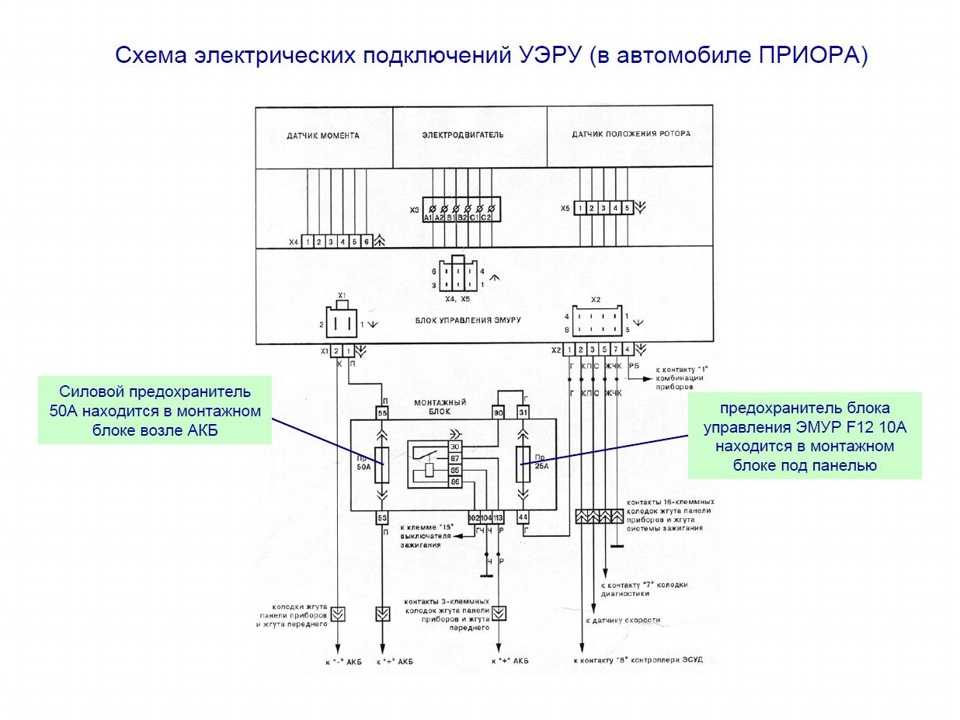

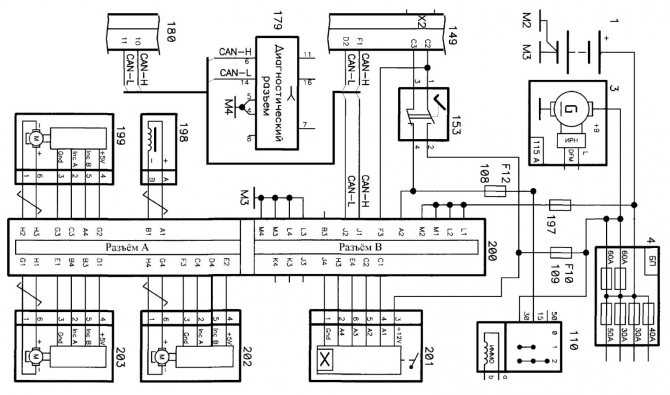

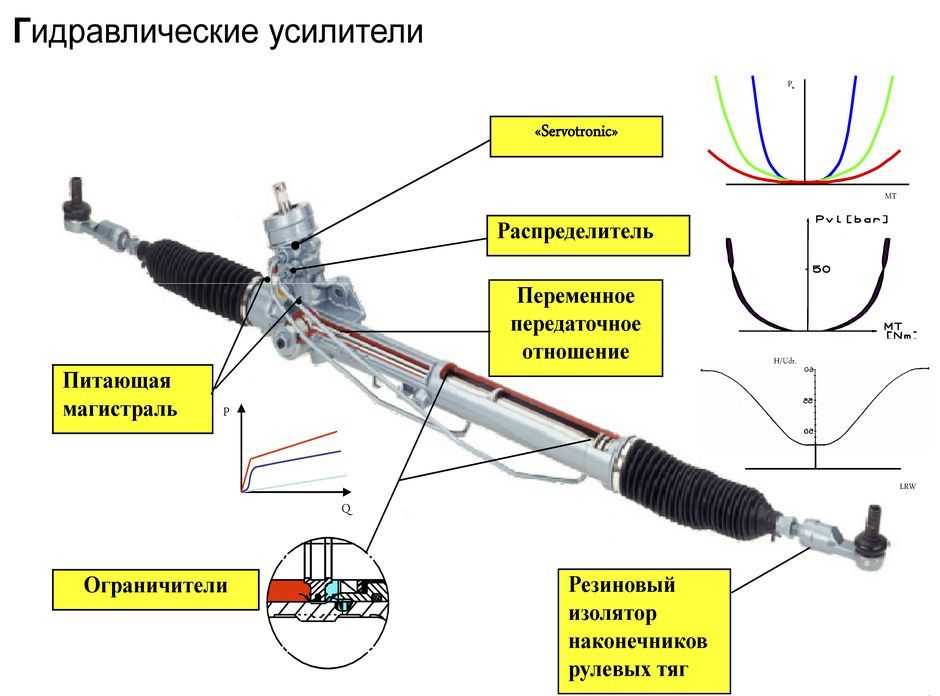

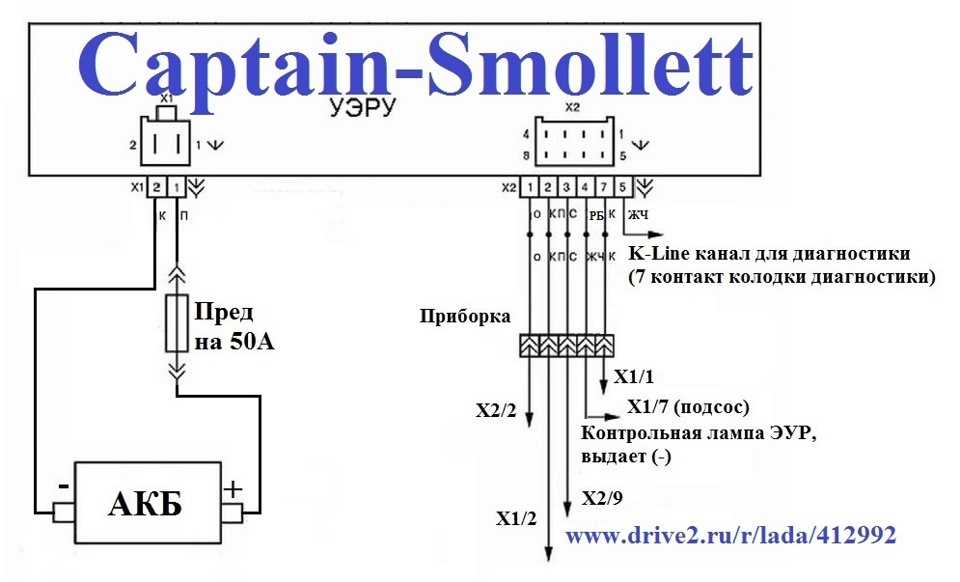

Устройство и схема электроусилителя руля Лада Приора

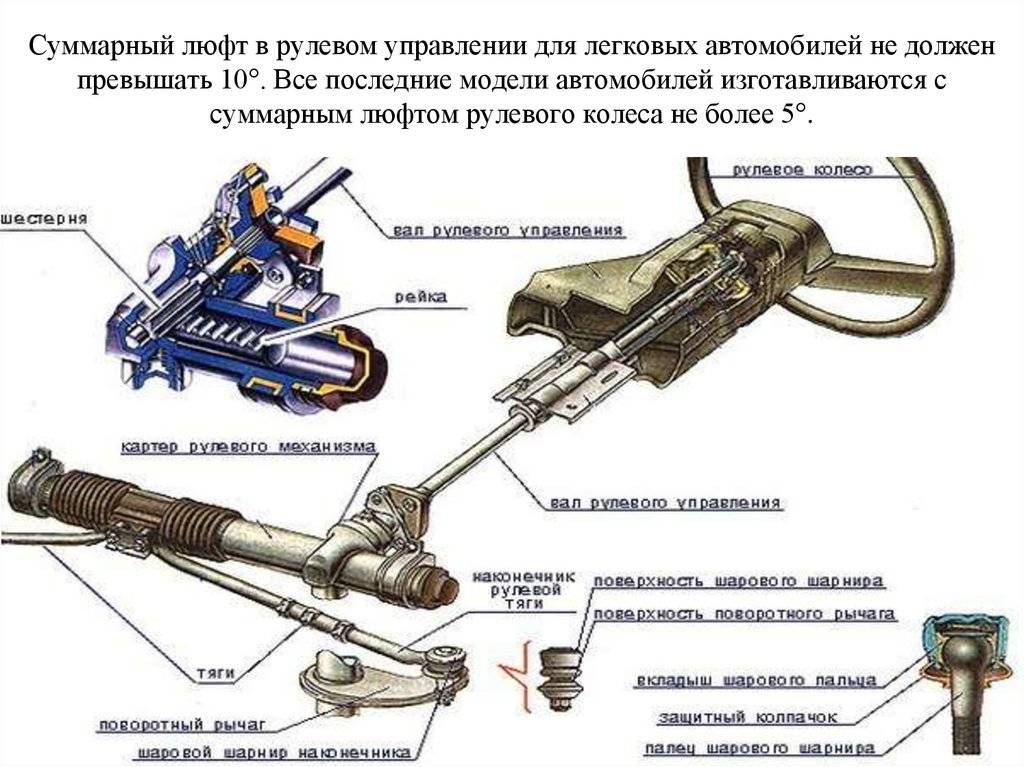

Элементы рулевого управления Lada Priora:

1 — правая рулевая тяга в сборе; 2 — правая опора рулевого механизма; 3 — скоба опоры рулевого механизма; 4 —  промежуточный карданный вал; 5 — электроусилитель; 6 — рулевое колесо; 7 — труба рулевой колонки; 8 — левая опора рулевого механизма; 9 — рулевой механизм; 10 — левая рулевая тяга в сборе

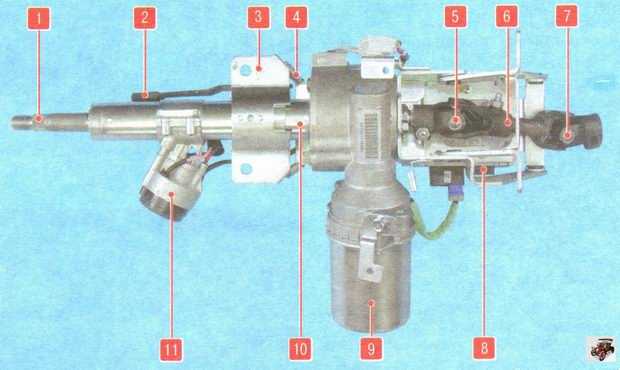

Рулевая колонка с электроусилителем рулевого управления Приоры:

1 — входной вал; 2 — труба колонки; 3 — кронштейн колонки; 4 — электроусилитель; 5 — блок управления электроусилителем; 6 — рычаг регулировки наклона рулевой колонки; 7 — стяжная шпилька; 8 — задний кронштейн электроусилителя; 9 — пружина; 10 — выходной вал; 11 — болт-ось; 12 — передний кронштейн электроусилителя; 13 — силовой разъем блока управления; 14 — управляющий разъем блока управления; 15 — гайка.

Ключевые слова:

• руль гранты
• эур калины

Понравилась статья? Поделитесь с друзьями!

Как выполнить ремонт электорусилителя руля на «Приоре»?

19 октября 2016

Auto.Today

Одно из самых проблемных мест у Лады Приоры – это электроусилитель руля. Именно поэтому ремонт электроусилителя руля – частая проблема, с которой сталкиваются владельцы Приоры. Если вы обнаружили, что не работает ЭУР на Приоре, то сразу обращайтесь к специалисту или займитесь ремонтом сами. Чаще всего электроусилитель руля Приоры имеет две причины неисправности.

Фото: Auto.TodayAuto.Today

Как определить, что ЭУР нуждается в ремонтеОсновные неисправности электроусилителя руля и их причиныКак выполнить ремонт ЭУР своими руками ЭУР на Лада Приора: неисправности и способы устраненияПравила эксплуатации электроусилителя руля, продлеваем срок жизни ЭУР

Видео дня

Интересный факт! Электроусилитель рулевого управления был изобретен и внедрен в автомобиль еще в далеком 1990 году в Японии на заводах автоконцерна Тойота.

Как определить, что ЭУР нуждается в ремонте

Не работает электроусилитель на Приоре очень часто. Он отказывается работать как на новых автомобилях, так и на авто с пробегом.

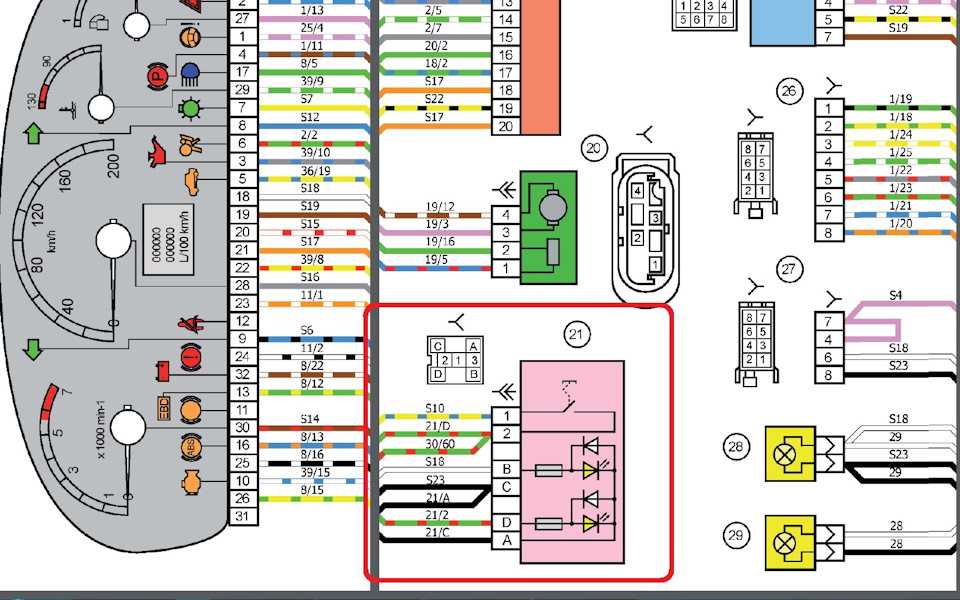

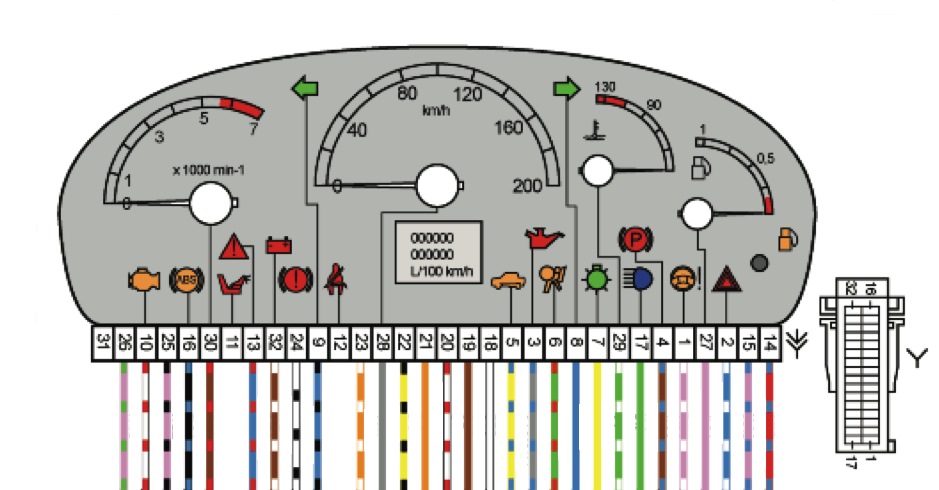

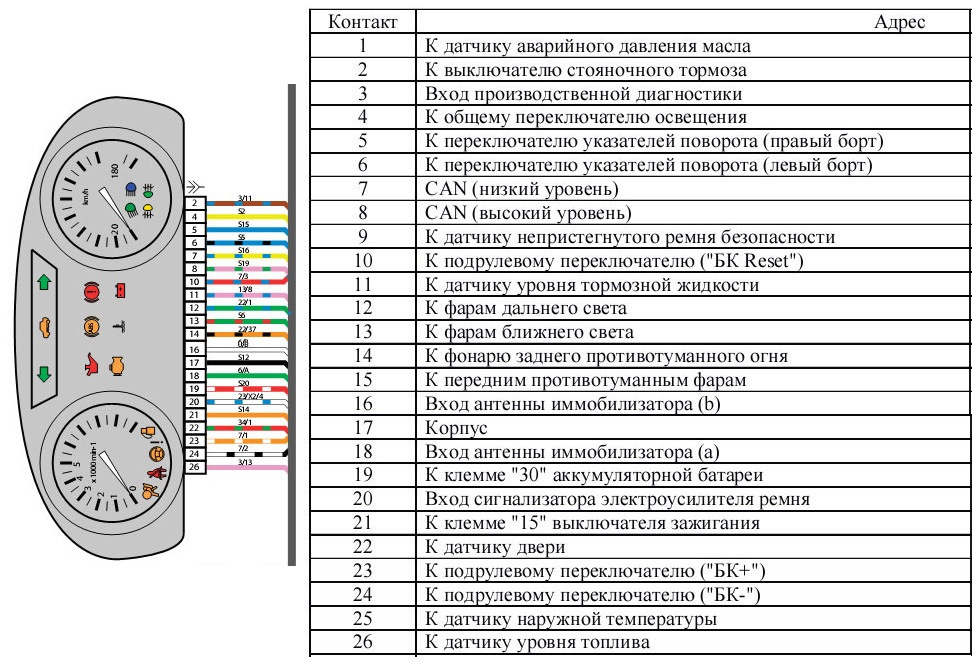

При возникновении неполадок с электроусилителем на приборной панели загорается кнопка желтого цвета, на которой нарисован руль с восклицательным знаком. Эта кнопка извещает о неисправностях в работе или отказе от работы электроусилителя руля.

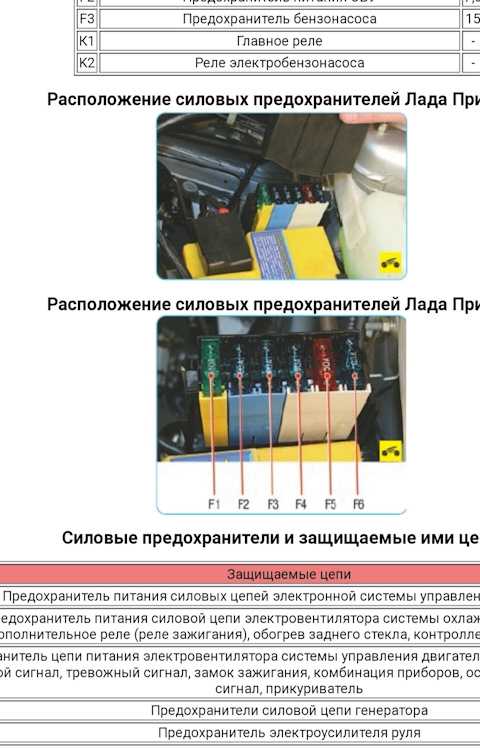

Управлять автомобилем можно и без помощи электроусилителя. Для этого лишь нужно вытащить предохранитель ЭУР, который расположен слева от руля. Неисправности ЭУР на Приоре не должны вас пугать, так как эта неисправность устраняется даже своими силами.

Основные неисправности электроусилителя руля и их причины

Отказывает электроусилитель руля на Приоре по таким причинам:

1.При включении зажигания ЭУР не проходит самоконтроль и сам отключается, чтобы не мешать водителю и не создавать аварийную ситуацию на дороге. В этом случае ремонт обойдется дорого.

2. Не работает электроусилитель руля на Приоре и по причине неисправности датчика скорости. ЭУР сканирует скорость автомобиля со спидометра, который получает данные от датчика скорости. Когда датчик ломается, он начинает выдавать неверную информацию. Тогда ЭУР самопроизвольно отключается, так как не знает точной скорости авто. В таком случае ремонт электроусилителя проводится путем замены датчика.

Если на Приоре не работает электроусилитель руля, вам сразу же даст об этом знать мигающая ошибка на приборной доске.

Как выполнить ремонт ЭУР своими руками

Электроусилитель руля Приоры имеет несколько причин неисправности и один путь их решения. Для ремонта вам понадобится:

Головка на 8 и 13 ммТрещотка или воротокУдлинительМолотокЗубило

ЭУР на Лада Приора: неисправности и способы устранения

Внимание! Перед началом ремонта рекомендуется отсоединить минусовую клемму от аккумуляторной батареи, чтобы обезопасить себя и автомобиль от короткого замыкания.

Сначала вам необходимо снять кожух рулевой колонки, далее снять замок зажигания и рулевое колесо. В случае с ЭУР на Приоре неисправности следует устранять шаг за шагом.

Далее с помощью головки на 8 мм и трещотки откручиваем и снимаем контактную группу. Ее нужно полностью снять с вала, чтобы она не мешалась. Далее нужно отсоединить провода питания от блока управления ЭУРом. Каждый штекер имеет свой фиксатор, поэтому работать нужно аккуратно, чтобы их не повредить .

Далее следует открутить стяжной болт у крепления кардана с рулевой рейкой. Зубилом и молотком немного расширьте стяжной “хомут” кардана.

После этого можно откручивать гайки крепления ЭУР к кузову. Две гайки находятся в передней части и еще две в нижней. Когда все гайки откручены, ЭУР нужно снять с вала рулевой рейки. Меняем его на новый и собираем механизм в обратном порядке.

Ремонт электроусилителя руля Приоры своими руками значительно сэкономит ваш бюджет.

Правила эксплуатации электроусилителя руля, продлеваем срок жизни ЭУР

Часто не работает ЭУР Приоры и по причине неправильного его использования. Для того, чтобы не отказал электроусилитель на Приоре, следует избегать простые правила:

Не оставлять рулевое колесо на долгое время в крайних положениях. Нельзя при крайнем положении руля резко трогаться с места.

При парковке или развороте авто не нужно удерживать руль в крайнем положении дольше 4-5 секунд.

Регулярный технический осмотр механизма ЭУР Приоры выявит неисправности и поможет сразу их устранить.

Следует обращать внимание на непонятные звуки, которые издает электроусилитель.
