«Ошибка» бортового компьютера при установке светодиодных ламп

«Ошибка» бортового компьютера при установке светодиодных ламп

Очень часто при установке светодиодов возникают неприятные «сюрпризы». В данной статье мы разберем все встречающиеся на практике нюансы, которые могут возникнуть при установке светодиодных источников света.

Очень часто при установке светодиодов возникают неприятные «сюрпризы». В данной статье мы разберем все встречающиеся на практике нюансы, которые могут возникнуть при установке светодиодных источников света.





Их три:

— светодиодные лампы работают, но бортовой компьютер выдает «ошибку», что лампа перегорела.

— светодиодная лампа работает, но некорректно. Могут меняться режимы ее работы, светодиоды могут произвольно загораться при включении зажигания и проч. Бортовой компьютер может выдавать «ошибку», а может и не выдавать.

— светодиодная лампа не загорается. Меняем обратно на штатную лампу – все работает. Пробуем подключить напрямую от аккумулятора диодную – тоже все работает.



Причина вышеописанных случаев заключается в том, что диодные лампы для работы требуют значительно меньше электроэнергии. Поэтому бортовая система автомобиля определяет диодную лампу как перегоревшую, либо информирует водителя посредством панели приборов, либо же начинает блокировать подаваемое напряжение. Либо как-то иначе реагировать, что проявляется в некорректной работе диодных источников света. Причем последнее, очень редко, но все же может иметь место даже на автомобилях, не оборудованных бортовой системой слежения.

Решить проблему можно двумя способами: либо приобрести диодную лампу со встроенным резистором, либо установить отдельно в сеть резистор-обманку.

Приобретение диодных ламп со встроенной обманкой, на первый взгляд, самое простое решение. Но на практике это не всегда так. Все дело в том, что производители на данный момент выпускают лампы с резисторами только для цоколей с потребляемой мощностью до 5-10 Вт. Это маломощные лампочки, которые применяются в габаритных огнях, подсветке салона, багажника. Что касаемо цоколей, с потребляемой мощностью выше 10 Вт., тут все немного сложнее. Часто бывает, что производитель позиционирует мощную светодиодную лампу как CanBus (т.е. со встроенной обманкой), но по факту эта обманка может «не работать». Загвоздка в том, что лампа действительно имеет резистор, тут не придерешься, но он настолько слаб, что суммарной потребляемой мощности диодов и резистора не хватает, чтобы «обмануть» систему.  Почему же не удается до сих пор изготовить мощную диодную лампу с «обманкой», которая бы корректно работала? Причина в том, что мощный резистор при работе выделяет большое количество тепла. Если разместить в одном корпусе светодиоды и мощный резистор, то нагрев передастся диодам, которые критичны к высоким температурам, и лампа очень быстро выйдет из строя. Поэтому в случае мощных ламп мы советуем ставить резистор-обманку отдельно. Резистор можно установить либо в сеть с помощью специальных зажимов, которые идут в комплекте. Либо же его можно установить как переходник. В нашем магазине, помимо светодиодных ламп, предоставлены резисторы-обманки всех типов и под все цоколи!

Неисправности приборов освещения | Системы освещения и сигнализации

Характерными неисправностями приборов освещения являются: отсутствие света (при исправных источниках питания) в фарах, подфарниках, задних фонарях и плафонах, причиной чего может быть перегорание нитей лампочек.

Свет в фарах и подфарниках может отсутствовать также вследствие неисправностей переключателей. При неисправном центральном переключателе может отсутствовать свет также в заднем фонаре. Отказ в работе стоп-сигнала (в заднем фонаре) вызывается неисправностью гидравлического включателя или отсоединением проводов, а всей системы освещения — коротким замыканием в цепи или приборах освещения.

Кроме того, серьезной неисправностью фар является нарушение регулировки их положения на автомобиле, от чего зависят интенсивность освещения дороги, освещаемость препятствий и безопасность движения.

В объем работы по техническому обслуживанию системы освещения входят:

• проверка состояния осветительных ламп и проводки
• замена неисправных ламп; устранение повреждений изоляции проводов
• осмотр соединительных клемм и их креплений
• проверка целости резиновых втулок в местах, где проходят провода через отверстия металлических деталей кузова
• очистка от грязи и пыли отражателей и рассеивателей фар и фонарей, проверка их действия
• периодическая регулировка установки фар

Автомобили с фарами, не обеспечивающими освещение дороги на расстоянии 30 м при ближнем свете и 100 м при дальнем, не допускаются к эксплуатации.

Установку фар проверяют и регулируют на отдельном посту или на линии технического обслуживания при помощи настенного или переносного экрана или специальных оптических приборов.

Рис. Экран для регулирования фар автомобилей

На белом экране размером 2,5×1,5 м черной краской наносят горизонтальную линию Д-Д на высоте h от плоскости площадки, на которой установлен автомобиль, и две вертикальные линии Л — Л и П — П, отстоящие от вертикальной осевой линии экрана О — О на расстоянии а, равном половине расстояния между центрами рассеивателей фар. Величину h подсчитывают по формуле, которая учитывает снижение угла наклона светового потока фар при регулировке их на негруженом автомобиле:

h = H — (14l*H \ 10 в сиепени), мм

где Н — высота центров рассеивателей фар над площадкой, на которой установлен автомобиль, мм;
l — расстояние от рассеивателей фар до плоскости экрана, мм;
14 и 10 в 6 —постоянные коэффициенты.

Подсчитанное по этой формуле значение h обеспечивает освещенность не менее 2 лк на расстоянии 100 м. Расстояние l выбирают в пределах от 5 до 12 м. Предпочтительным является расстояние 10— 12 м.

Ниже линии Д — Д на расстоянии С (мм) наносят горизонтальную линию Б — Б, которая служит для проверки ближнего света фар. Хотя ближний свет фар отечественных автомобилей не регулируют, он все же требует контроля; неправильное расположение пятна ближнего света может быть следствием неправильного расположения посадочных мест в патроне лампы или смещения нити накаливания в лампе. Расстояние между линиями Д — Д и Б — Б устанавливается в зависимости от расстояния l. Для l=10 или 12 м расстояние С должно составлять соответственно 495 и 525 мм.

Для регулировки фар негруженый автомобиль (в легковых автомобилях водитель должен находиться за рулем) с нормальным давлением в шинах устанавливают на ровной горизонтальной площадке пола перпендикулярно плоскости экрана и так, чтобы продольная ось автомобиля и линия А—А располагались в одной вертикальной плоскости.

При регулировке снимают у обеих фар ободки, включают свет и, действуя ножным переключателем, убеждаются в исправности соединений и одновременности загорания в лампочках нитей ближнего и дальнего света. Затем правую фару закрывают светонепроницаемым материалом и включают дальний свет. Центр светового пятна овальной формы, отбрасываемый на экран левой фарой, при правильной установке должен совпадать с точкой пересечения вертикальной линии Л — Л и горизонтальной Д — Д. При отклонении светового пятна от указанного положения регулируют установку фары, пользуясь (в зависимости от конструкции) регулировочными винтами или поворотом фары после ослабления гайки кронштейна. После этого регулируют правую фару тем же способом.

После регулировки дальнего света проверяют расположение светового пятна ближнего света. Центр светового пятна должен располагаться на пересечении линий Б — Б и Л — Л (или П — П) или несколько правее вертикалей Л — Л и П — П. В случае неправильного расположения светового пятна ближнего света заменяют лампу или весь оптический элемент. При использовании экрана для регулировки фар требуется относительно большая площадь, поэтому целесообразнее применять оптические малогабаритные приборы.

Передвижной оптический прибор для контроля и регулировки фар показан на рисунке. Оптическая часть прибора состоит из линзы 1, экрана 2, фотоэлемента 3, светофильтра 4 и микроамперметра 5, смонтированных на четырех стяжках 6, укрепленных в двух ползунах 7 с зажимами 8.

Рис. Передвижной оптический прибор для проверки установки фар

При регулировке фар оптическая ось линзы совмещается с осью фары в вертикальной плоскости перемещением держателя оптики 1 по штативу 2 и в горизонтальной — перемещением штатива 2 вместе с рамой 3 на шаровых опорах 4. Положение линзы в направлении продольной оси автомобиля фиксируется установочной штангой 5, упирающейся в передние колеса автомобиля.

Принцип действия прибора заключается в том, что падающий на линзу пучок света фар, преломляясь в ней, собирается на экране в виде овального пятна.

Регулируя фару, добиваются расположения центра светового пятна в точке пересечения вертикальных и горизонтальных линий экрана.

Показания микроамперметра, работающего от фотоэлемента, должны соответствовать номинальному значению силы света фары данного типа.

Переносный прибор НИИАТ Э-6 для проверки и регулировки фар имеет оптическую камеру, базирующую штангу, два съемных штыря и ящик-футляр.

Рис. Переносный прибор НИИАТ Э-6 для проверки фар: а — схема оптической камеры; б — схема установки прибора при проверке фар

Оптическая камера состоит из металлического корпуса 5, линзы 1, зеркала 2 и экрана 4. На корпусе 5 шарнирно укреплен жидкостный уровень 3 и предусмотрено отверстие 6 для базирующей штанги. Если пучок света фары направить на линзу 1, то пройдя через нее он отразится зеркалом на матовое стекло экрана в виде светового пятна.

При проверке фар автомобиль устанавливают на ровную площадку, а на базирующую штангу 7 надевают оптическую камеру и два штыря 8, перемещающихся по штанге, и устанавливают ее таким образом, чтобы концы упоров 8 упирались во впадину, образованную рассеивателем 9 и ободком 10 фары. В результате центр линзы 1 будет совпадать с центром рассеивателя фары, так как расстояние от центра рассеивателя 9 до геометрической оси упора 8 равно половине диаметра рассеивателя. Для ориентирования прибора в вертикальной плоскости необходимо его оптическую ось установить параллельно площадке, на которой стоит автомобиль. Для этого предварительно корпус прибора ставят на эту площадку, а уровень 3, поворачивая его относительно оси крепления, устанавливают горизонтально и закрепляют. После установки прибора в указанном выше положении его оптическая ось будет параллельна плоскости площадки и совпадать с центром рассеивателя фары. Затем включают дальний свет фар и по положению светового пятна относительно пересекающихся линий экрана судят о правильности установки фары и необходимости ее регулировки.

После проверки дальнего света фары включают ближний и проверяют расположение его пятна, центр которого должен быть ниже перекрестья линий экрана.

Неисправности и их устранение в системах освещения и световой сигнализации

В процессе эксплуатации в системах освещения и световой сигнали­зации возможны следующие неисправности:

• отсутствует свечение отдельных ламп
• слабый свет
• быстрое перегорание ламп
• мигание света

Причинами отсутствия света могут быть перегорание лампы, неисправности центрального или нижнего переключателя света, на­рушения в цепи (перегорание предохранителя, обрыв или короткое замыкание, нарушение контакта в патроне или в местах присоеди­нения проводов).

Слабый свет возможен вследствие потемнения колбы лампы от длительных отложении испарений нити накала, при плохом контакте в патроне или в цепи лампы, большом разряде аккумуляторной ба­тареи, пониженном напряжении генератора, загрязненных рассеивателях и отражателях фар. Загрязненный отражатель промывают во­дой (без применения ветоши) и сушат при комнатной температуре, установив зеркало отражателя вниз. Повышенное падение напря­жения в цепи освещения (вследствие увеличения сопротивления) ослабляет ток. Падение напряжения между клеммой «+» генерато­ра и зажимом дальнего света на панели у фары допускается до 0,8 В, между клеммой «+» и зажимом ближнего света или стоп-сигнала— до 0,4 В, в цепи подфарников и задних фонарей — до 0,2…0,3 В.

Стоп-сигнал не работает при отсоединении проводов от механи­ческого, гидравлического или пневматического выключателя, нару­шении контакта на клеммах цепи, при неисправностях выключателя. Неисправность выключателя стоп-сигнала легко обнаружить, соеди­нив между собой подключаемые к нему провода. Сигналы торможе­ния при этом зажигаются.

Неисправность переключателя света можно определить, соединяя между собой его зажимы отрезком провода. Обрыв в цепи находят с помощью контрольной лампы или тестера. Короткое замыкание в цепи подфарников или фар системы освещения с центральным пере­ключателем типа П-44 определяют при включении их по характер­ным щелчкам термобиметаллического предохранителя и колебаниям стрелки указателя тока с возможным миганием соответствующих ламп при коротком замыкании в цепи задних фонарей свидетельствует щелкание предохранителя при включенных фарах или подфарниках. Термобиметаллический предохранитель щелкает при включенном освещении, если короткое замыкание произошло в цепи стоп-сигнала.

Мигание света возникает в случаях плохого контакта в местах присоединения проводов в патроне. Быстрое перегорание ламп про­исходит при повышенном напряжении генератора, поддерживаемом регулятором напряжения, при использовании лампы, рассчитанной на напряжение, меньшее применяемого в сети. Заменяя перегоревшую лампу, надо ставить исправную, рекомендуемую заводом. При­менение ламп, не предназначенных для данной фары, недопустимо.

В цепи сигнализаторов поворота могут встретиться следующие неисправности:

• перегорание ламп
• отказ в работе прерывателя
• обрыв цепи
• замыкание на «массу»

Перегорание или обрыв цепи одной сигнальной лампы вызывает повышенною частоту мигания исправной и контрольной ламп. При обрыве общей цепи сигнальные лампы не горят.

Замкнутая на «массу» цепь сигнальных ламп вызывает сва­ривание контактов электротеплового прерывателя, деформацию якорька и обугливание обмотки. Замыкание на «массу» цепи конт­рольной лампы вызывает перегорание провода, соединяющего клем­му «кл» прерывателя с неподвижным контактом.

Реле контроля исправности ламп ВАЗ 2114: устранение поломки

Автомобили ВАЗ 2115 и 2114 оснащаются современным оборудованием, которое позволяет контролировать исправность всех систем и агрегатов этих марок. Чтобы осуществить ремонт временно вышедших из строя лам этих моделей, не обязательно ехать на СТО, а можно обзавестись нехитрым инструментом, и знаниями где располагается реле по контролю исправности ламп автомобиля ВАЗ 2114 и 2115, и починить неисправность самостоятельно.

В моторном отсеке автомобилей ВАЗ 2114 и 2115 располагается монтажный блок. Его место расположения можно увидеть на данном фото № 1

Производители ВАЗ разместили в нем различные реле, а также предохранители, которые отвечают за работу и контроль исправности не только приборов освещения, габаритов, поворотов автомобиля, освещения салона, а также стеклоочистители.

Для того чтобы открыть этот монтажный блок, необходимо отсоединить от него два зажима, как показано на фото, и снять специальную предохранительную крышку. Сделать это можно с помощью плоскогубцев, или других приспособлений, но данные зажимы лучше не повреждать.

Фото 2

Если необходимо произвести ремонт или замену некоторых деталей (например, предохранителей), то сам блок лучше отсоединить от тока. Для этого он отключается от аккумулятора, то есть снимаются клеммы, а затем его нужно отсоединить от подключенных к нему проводов. Они располагаются в специальном штекере, который легко отделяется от самого блока. Только после этого можно производить ремонт.

После этих манипуляций, перед владельцем ВАЗ откроются предохранители, которые имеют специальные обозначения, а также несколько реле, и те которые отвечают за контроль исправности ламп автомобиля ВАЗ. Если к автомобилю есть техническая документация, то на рисунке данные реле контроля исправности ламп будет иметь на себе специальные обозначение. Когда техническая документация, по каким-либо причинам отсутствует, тогда необходимо внимательно посмотреть на предоставленное фото.

Фото № 3

На нем, данные реле обозначены следующим образом:

• К4, оно отвечает за исправность ламп сигнализирующих стопсигнал, а также огней габаритов автомобиля;
• К8 отвечает за исправность включения ламп дальнего света автомобиля;
• К9 отвечает за исправность по включению ламп ближнего света машины.

Так что в случае возникновения проблем, водитель должен знать, какое реле за что отвечает. Они имеют специальные обозначения, как указано на фото № 3.

Также в этом монтажном блоке располагаются предохранители, которые отвечают за функции ламп ВАЗ, и имеют сопротивление рассчитанное на определенную силу тока, и в случае перенапряжения, или технической неисправности дают сигнал на реле, которое, в свою очередь выводит его на приборную доску.

Расположение данного блока на вышеуказанных моделях автомобилей не меняется, но в некоторых модификациях или годах выпуска, может быть изменено место расположения предохранителей и непосредственно реле, которые отвечают за выполнение тех или иных контрольных функций. Именно с этого блока и идут все сигналы, на приборную доску которые сообщают водителю о той или иной неисправности лампочек машины.

Важно знать, что некоторые автомобили не оборудуются такими реле. Но если внимательно присмотреться и разобрать приборную панель, то можно найти дополнительный провод, ведущий из монтажного блока, куда, по желанию владельца авто можно установить реле самостоятельно. После такого монтажа, на приборной доске появится световой сигнал, который будет сигнализировать о неисправности светового оборудования.

Предохранители, отвечающие за контроль ламп автомобиля ВАЗ

Несмотря на наличие в монтажном блоке специальных реле, также водитель должен обратить внимание и на маркировку предохранителей, которые отвечают за контроль осветительных приборов. В некоторых случаях, именно из-за их перегорания, реле начинает подавать сигналы неисправности ламп.

F 1 -10 ампер – отвечает за осветительные фонари задних противотуманок, и сигнализатор их включения;

F 8 -7.5 ампер – он отвечает за работу правой противотуманной лампы;

F 9 -7.5 ампер – он отвечает за работу левой противотуманной лампы;

F 12 -7.5 ампер – данный предохранитель отвечает за работу ближнего света правой фары машины;

F 13 -7.5 ампер – данный предохранитель отвечает за работу ближнего света левой фары машины;

F 14 -7.5 ампер – данный предохранитель отвечает за работу дальнего освещения левой фары машины, а также за сигнализатор ее включения;

F 15 -7.5 ампер – данный предохранитель отвечает за работу дальнего освещения правой фары машины, а также за сигнализатор ее включения.

Эти предохранители имеют четкую маркировку, которую можно также посмотреть на фото № 3, и отвечают за исправность не только самого прибора, но и электрической цепи. Поэтому в случае обнаружения каких-либо неполадок, в лампах, то прежде всего необходимо обратить внимание на предохранители.

Как было указано выше, в некоторых модификациях, и в зависимости от годов выпуска авто, место расположения и некоторая маркировка может быть изменена. Но при покупке автомобиля, в комплект входит техническая документация, где все расписано, но на случай если она отсутствует, тогда можно воспользоваться фото, которые имеются в данной публикации.

Их монтаж производится легко. Дело в том, что в блоке, где они располагаются, имеется специальный ключ, с помощью которого и можно легко снять все предохранители, а на место они ставятся легким надавливанием на них.

Фото 4

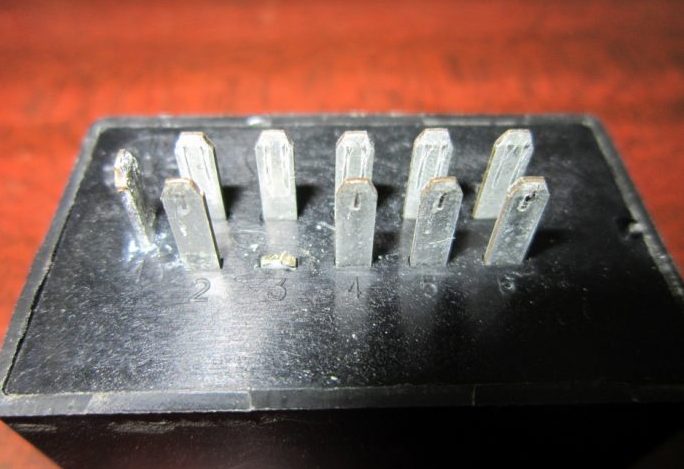

Для того чтобы снять и поставить на место реле контроля, также не нужно прилагать больших усилий. В своем основании они имеют вилку, и если взяться рукой за него, и с небольшим усилием потянуть вверх, то оно легко снимется. Аналогичным образом его можно поставить на место.

Важно знать, что в случае тюнинга автомобиля, а именно добавления к фарам светодиодов, может возникнуть ситуация, что все предохранители, к которым они будут подключены начнут перегорать. В таком случае специалисты рекомендуют заменить их на резисторы. О том, какой резистор лучше подойдет, нужно спросить у специалиста, у которого приобретаются сами диоды. Установка самого резистора не составит большого труда, так как его монтаж происходит по принципу установки и снятия предохранителя.



Типичные неисправности ламп автомобиля ВАЗ и их устранение

Одна из самых распространенных проблем, это перегорание нити накаливания. В таком случае электрическая цепь разомкнута, и предохранитель подает на реле соответствующий сигнал, а оно в свою очередь выводит его на приборную доску. Для устранения данной неполадки необходимо заменить лампочку.

Вторая проблема, это нарушение самой электрической цепи. Тут может быть несколько причин.

1. Нарушены контакты проводов (произошло их окисление), ведущие к предохранителям или реле. Для устранения данной поломки нужно отсоединить их и хорошо зачистить.


2. Произошел разрыв самого провода, либо его соединения с контактом. Для этого провод необходимо заменить, либо спаять, и не забыть при этом, хорошо заизолировать место спайки изолентой.
3. Следующая проблема, это отсырение проводов, или мест их соединений с приборами. Чтобы устранить такую проблему необходимо удалить отсыревшие части, либо полностью заменить проводку, а места соединений хорошо заизолировать, чтобы впоследствии влага туда не попадала.
4. Бывают ситуации, когда все оборудование, в том числе и лампы исправны, но на панель приборов подается противоположная информация. В данном случае, лучше снять торпедо, и проверить подключение контактов к сигнальным индикаторам. Панель снимается легко, с помощью крестообразной отвертки. Но это нужно делать аккуратно, чтобы ее не поцарапать. Чтобы устранить такую проблему достаточно хорошо зачистить контакты, а те которые оторвались от проводов припаять и хорошо заизолировать.
5. Ну и последняя причина, частое перегорание предохранителей или самого реле. Для решения данной проблемы необходимо проверить силу тока в цепи. Если она превышает допустимую, значит идет короткое замыкание в самой цепи или приборе освещения. В таком случае рекомендуется заменить прибор. В некоторых случаях, проблема может быть в том, что в сеть дана дополнительная нагрузка, например подключены диодные лампы. Для решения данной проблемы, лучше заменить предохранители на резисторы.

При других, более серьезных проблемах, лучше обратится к специалистам, которые должны провести серьезную диагностику работы реле по контролю за лампами автомобиля, дабы избежать сильного замыкания в электроцепи автомобиля, и последующего его возгорания. Особенно необходимо обращать внимание на плохую работу приборов после тюнинга авто, так как в большинстве случаев нагрузки на сеть возрастают, за счет добавления дополнительного энергопотребляющего светового оборудования (диоды, более мощные лампы дальнего света).

Реле, которое отвечает за контроль исправности ламп автомобилей ВАЗ, находится в монтажном блоке в моторном отсеке. Оно имеет свою маркировку и обозначения, и отвечает за информирование водителя о наличии неисправностей ламп авто.

Основные неисправности системы освещения и световой сигнализации

Категория:

   Электрооборудование автомобилей

Публикация:

   Основные неисправности системы освещения и световой сигнализации

Читать далее:

Основные неисправности системы освещения и световой сигнализации

Нарушение оптимального режима работы приборов системы освещения и световой сигнализации происходит из-за повреждения или износа оптических элементов и нарушения электрической цепи между оптическими элементами и источниками тока.

О необходимости замены оптического элемента фары в целом или отдельных его частей судят по величине силы света, которая при правильной регулировке фар и номинальном напряжении на контактах лампы должна быть не менее 8500 кд. Силу света оптического элемента определяют с помощью прибора модели К-303.

Падение напряжения в токоподводящей цепи проверяют вольтметром, замеряя величину напряжения в начале и в конце цепи, питающей потребитель. Разность напряжений будет величиной падения напряжения в проверяемой цепи.

Рекламные предложения на основе ваших интересов:

Падение напряжения для электрической цепи фар, сигналов торможения, указателей поворота и противотуман-ных фар не должно превышать 0,9 В для 12-вольтных и 0,6 В—для 24-вольтных систем электрооборудования автомобиля; для электрических цепей передних и задних фонарей, освещения номерного знака, салона автобуса и кабины автомобиля эта величина составляет 0,6 и 0,4 В (соответственно для 12- и 24-вольтных систем).

В процессе эксплуатации также изменяется направление светового пучка фар (разрегулировка фар), что оказывает влияние на видимость дороги как при движении с дальним, так и с ближним светом.

Большое влияние на положение фар при эксплуатации оказывают условия проведения первоначальной регулировки фар и в меньшей степени — ослабление винтовых соединений и другие эксплуатационные факторы.

В системе освещения и световой сигнализации возможны следующие основные неисправности.

Вся система освещения не работает. Причиной неисправности может быть обрыв провода общего для всех приборов освещения или отключение предохранителя системы освещения в результате короткого замыкания в цепи. В этом случае необходимо выключить все приборы освещения и заменить или включить предохранитель. Затем, постепенно включая приборы освещения, надо убедиться в исправности системы. Если при включении того или иного потребителя предохранитель вновь отключает цепь питания, то это значит, что в цепи этого потребителя есть короткое замыкание. Если же при этом приборы освещения не работают, то это указывает на обрыв в цепи общей для всех приборов освещения, т. е. от амперметра до главного переключателя или в самом переключателе.

Не горят отдельные лампы. Чаще всего это бывает при перегорании нитей ламп, а также при плохом контакте в патроне лампы, переключателях, выключателях, на соединительных панелях и обрыве или отсоединении провода.

Повреждение цепи и неисправность переключателей определяют контрольной лампой или вольтметром.

Частое перегорание нитей накала ламп происходит при повышении регулируемого напряжения в системе энергоснабжения, а также при сильной вибрации спирали ламп ввиду слабого крепления лампы в патроне, оптического элемента в корпусе или фары (фонаря) в целом. При этих неисправностях необходимо проверить и отрегулировать регулятор напряжения и закрепить винты крепления оптических элементов и фар.

Уменьшение силы света приборов освещения Причиной этого может быть загрязнение отражателя и рассеива-теля оптического элемента, потемнение колбы лампы, плохой контакт лампы в патроне, окисление контактных пластин в выключателях и переключателях.

Основные неисправности указателей поворота. Чаще всего возникают следующие неисправности: нарушение регулировки прерывателя, что вызывает изменение частоты миганий света и даже сваривание контактов; перегорание струны, которое происходит при сильном ее натяжении и повышении напряжения генератора выше установленной величины; перегорание одной из сигнальных ламп вызывает в зависимости от степени натяжения струны или очень частое мигание включенной лампы, или прекращение вибрации контактов прерывателя.

Исправность переключателя указателей поворота и электромагнитного прерывателя тока можно проверить соединением их зажимов коротким проводником. УРС 57 соединяют зажимы Б и С Л при включенном переключателе. Если при замыкании этих зажимов лампы указателей поворота загораются, неисправен прерыватель тока, а переключатель исправен. Если при включении переключателя лампы указателей поворота горят с постоянным накалом (не «мигают»), то неисправность в прерывателе тока.

Регулировка электромагнитных прерывателей тока. Регулировку прерывателя выполняют по потребности винтом. Ввертывание винта увеличивает натяжение струны, а также зазор между контактами и зазор между якорьком и сердечником; после чего ускоряется размыкание контактов, а вместе с этим повышается частота миганий ламп. Для уменьшения частоты миганий ламп винт вывертывают.
