Вот что я называю быстрым поворотом! Всего через две недели после выпуска и…

Ultimate NOx Sensors Guide | Дрейфовал.com

Поскольку законы о выбросах заставляют современные транспортные средства становиться более сложными, чем когда-либо, многие владельцы стремятся отремонтировать или заменить свои датчики NOx. Но что они собой представляют и каковы ваши варианты, если они потерпят неудачу?

Введение

После многих невероятно значительных прорывов в современной автомобильной промышленности производители могут производить двигатели, которые теперь являются более экономичными и эффективными, чем когда-либо прежде.

Хотя это, несомненно, фантастика для окружающей среды, наряду с гладкой и шелковистой ежедневной ездой, это часто вызывает неприятные побочные эффекты для владельцев.

Те из нас, кто стареет немного быстрее, чем нам хотелось бы, вспомнят, насколько простыми были старые автомобили.

Простое печатное руководство и небольшая коробка с инструментами — вот почти все, что когда-то требовалось для решения практически любой проблемы, которая возникла на вашем автомобиле, и, прежде чем вы об этом узнали, вы в кратчайшие сроки снова отправились в путь.

Однако, когда вы поднимаете капот на большинстве современных автомобилей, скорее всего, все будет иначе. Конечно, причудливые пластиковые крышки намного приятнее для глаз, чем старые двигатели, покрытые маслом, но ваш новый блестящий отсек, скорее всего, посмеется, когда вы начнете пытаться решить свои проблемы с помощью основного набора инструментов.

Современные интерьеры оснащены всеми мыслимыми гаджетами и приспособлениями, которые позволят вам достичь максимального комфорта в долгом путешествии, и та же самая история под капотом.

Проблемы, которые когда-то решались гайками, болтами и гаечным ключом, остались в далеком прошлом.

Проблемы теперь, скорее всего, потребуют компьютера, сканера и целой кучи глубоких знаний для диагностики и ремонта.

С бортовыми компьютерами и датчиками, контролирующими практически все аспекты того, как ваш автомобиль движется и ведет себя, неудивительно, что они в конечном итоге потребуют некоторого внимания.

К сожалению, датчики NOx или оксида азота не являются исключением.

Что такое датчик NOx?

Датчик NOx — это устройство / компонент, который измеряет уровни азота, выделяемого вашим автомобилем.

NOx — это лишь один из компонентов системы доочистки NOx, которая отвечает за сокращение вредных выхлопных газов и защиту окружающей среды в дизельных транспортных средствах с системами SCR на основе мочевины.

В зависимости от марки и модели автомобиля присутствующие компоненты могут различаться.Типичная система будет включать турбонагнетатель, DPF и катализатор SCR — с датчиком NOx, установленным перед катализатором.

В некоторых транспортных средствах может присутствовать более одного датчика NOx, включая датчик как перед, так и после него.

В этом узле первый датчик устанавливается рядом с водосточной трубой турбонагнетателя, который измеряет выбросы NOx в двигатель, а второй датчик измеряет уровни NOx на выходе из катализатора SCR.

Для чего нужен датчик NOx?

Поскольку нормы выбросов двигателя становятся более строгими, чем когда-либо, роль датчика NOx (закиси азота) заключается в анализе выбросов и определении количества оксидов азота, выбрасываемых в окружающую среду.

Датчик NOx работает, обнаруживая оксиды азота с помощью электрокаталитического механизма с материалом, который реагирует с NOx.

Напряжение, пропущенное через электролит, может определить, сколько NOx присутствует, при этом более существенное напряжение представляет более значительный уровень NOx.

Предположим, датчик NOx обнаруживает чрезмерное количество произведенных NOx. В этом случае он передаст информацию в систему SCR, которая затем отрегулирует выходной сигнал, чтобы позволить автомобилю соответствовать нормам выбросов.

По этой причине датчик NOx жизненно важен для системы SCR в автомобилях с дизельным двигателем, чтобы гарантировать, что автомобиль продолжает соответствовать требуемым стандартам выбросов.

Тем, кто ищет подробное объяснение, мы настоятельно рекомендуем посмотреть это отличное видео от ADPTraining.

Нужен ли датчик NOx?

К сожалению, да. Датчик NOx отвечает за измерение уровней NOx в транспортных средствах, образующихся после цикла сгорания.

Его роль заключается в мониторинге и наблюдении за работой катализатора, чтобы гарантировать, что система не производит избыточных газов.

Это может не только нанести вред окружающей среде, но и ваш автомобиль также не справится с выбросами, когда речь идет о времени ежегодных испытаний.

По мере того, как правительственные правила во всем мире становятся все более строгими в отношении выбросов транспортных средств, новые нормы Euro 6, которые распространяются на все современные автомобили с дизельным двигателем, были бы невозможны без датчика NOx.

Проблемы с датчиком NOx

Как и многие электронные компоненты, которые служат столь важной цели, датчики NOx, к сожалению, имеют ограниченный срок службы, а это означает, что вам придется менять их в какой-то момент во время владения транспортным средством.

Как только датчик NOx перестанет излучать сигнал в пределах определенной полосы пропускания, он будет сигнализировать об ошибке в вашем ECU (блоке управления двигателем), которая может привести к переходу транспортного средства в «аварийный режим», также известный как «аварийный режим». ‘.

В большинстве случаев это будет сразу очевидно из-за того, что на приборной панели загорится индикатор «Предупреждение о двигателе», а также появятся такие симптомы, как нестабильный холостой ход, подергивание / рывки во время движения и чрезмерный расход топлива.

В большинстве случаев вы можете ожидать, что все это будет довольно драматичным, и именно в этот момент следует учитывать неисправный датчик NOx.

Признаки отказа датчика NOx

Как и в большинстве случаев, датчик NOx не будет выдавать предварительное предупреждение перед неизбежным отказом, но, к счастью, часто бывает удобно получить окончательный ответ о том, неисправен ли датчик NOx.

Подсветка сигнальной лампы двигателя

При выходе из строя датчика NOx (наряду со многими другими потенциальными проблемами) на комбинации приборов должна загореться сигнальная лампа двигателя, чтобы предупредить вас о проблеме.В некоторых случаях у вас может быть более одного источника света.

Поскольку датчик NOx вреден для технического обслуживания вашего автомобиля, мы настоятельно рекомендуем немедленно заняться решением этой проблемы.

Поскольку вы, скорее всего, не сможете визуально увидеть какие-либо проблемы с датчиком NOx, даже после снятия, лучше всего сканировать ЭБУ автомобиля на наличие кодов ошибок в качестве первого шага, чтобы найти причину проблемы.

Те из вас, у кого есть сканер кода двигателя, должны быть в состоянии определить, является ли датчик NOx причиной ваших проблем со считыванием данных на борту из дома.Кроме того, вам может помочь ваш местный дружелюбный гараж.

Одним из недостатков чтения кодов двигателя является то, что код может относиться к нескольким потенциальным проблемам.

Например, на автомобилях BMW, вероятно, будет отмечен код «P2200», но это может быть связано с несколькими потенциальными проблемами, такими как:

• Датчик температуры охлаждающей жидкости
• Утечка выхлопных газов
• Датчик массового расхода воздуха
• Датчик кислорода

Точно так же обстоит дело и с другими брендами, такими как A00003 на автомобилях Mercedes-Benz, что также связано со многими потенциальными проблемами.

Повышенный расход топлива

Еще один признак, который может помочь сузить вопрос о том, является ли датчик NOx вероятным, связан с чрезмерным расходом топлива.

Поскольку ЭБУ требует данных и информации датчика NOx, когда датчик NOx больше не работает должным образом, ЭБУ не уверен, сколько топлива подать в двигатель.

Без точной обратной связи, обеспечиваемой датчиком NOx, ЭБУ выдает неправильную топливную смесь и соотношение воздух-топливо.

Подергивание, неправильная работа и неустойчивый / нестабильный холостой ход

Когда датчик NOx вышел из строя, ЭБУ больше не может определять, сколько топлива форсунки должны распылять внутри камеры.

В свою очередь, форсунки начинают работать с помпажами или спорадически вывести двигатель из строя, так как ЭБУ не может определить требуемые оптимальные количества.

Когда возникает эта проблема, ваша машина может иногда пытаться «увеличить обороты» двигателя, даже если ваша нога не касается дроссельной заслонки.

В других случаях ECU паникует и обычно активирует ‘Limp Mode’ или ‘Emergency Mode’, в результате чего ваш автомобиль начинает работать хаотично из-за работы на богатой топливной смеси для сохранения двигателя наряду с попыткой максимизировать (минимальный) оставшаяся производительность.

Мы ожидаем, что эти симптомы обычно сразу активируют «сигнальную лампу двигателя», но это может дать дополнительный ключ к выводу, что, скорее всего, неисправен датчик NOx.

Как вы, возможно, догадались, любой из этих трех симптомов датчика NOx не повлияет на долговечность вашего двигателя, поэтому мы настоятельно рекомендуем вам как можно скорее просканировать ЭБУ, если они возникнут.

Почему датчики NOx выходят из строя?

Учитывая их расположение, неудивительно, что скопление сажи на датчике является одной из наиболее частых причин отказа.

Также нет ничего удивительного в том, что поврежденные кабели могут быть основной причиной проблемы, и в этом случае должно быть визуально очевидно, в чем проблема.

Иногда выходит из строя не сам датчик NOx, а внутренний датчик, используемый для определения уровней NOx.

Учитывая, что это элемент общего износа, который, в конечном итоге, придется заменить, существует множество потенциальных причин отказа датчика NOx.

Как очистить датчик NOx?

Многие владельцы добились успеха с использованием следующего метода очистки, который стоит попробовать (на свой страх и риск) ради нескольких долларов.

Хотя это не всегда оказывается успешным, стоит попробовать, прежде чем копать глубже, особенно если вам не повезло, что на вашем автомобиле установлены безумно дорогие датчики NOx.

Можно ли отремонтировать датчики NOx?

Если описанный выше метод очистки не помог решить проблему, следует рассмотреть еще один альтернативный вариант: стоит ли отремонтировать, а не заменить датчик NOx.

Хотя часто бывает нелегко точно определить, в чем заключается проблема, чтобы быть уверенным, что это решит проблему, вы можете заменить неисправный датчик датчика, обладая некоторыми знаниями в области проводки, используя различные руководства в Интернете.

Тем не менее, мы рекомендуем либо попросить кого-нибудь сделать это за вас, либо просто купить новый стандартный датчик, чтобы избавить от неудобств для тех, кому не хватает опыта, когда дело доходит до проводки, особенно если вы не уверены, что это причина проблемы.

Замена датчика NOx

Хотя описанные выше варианты очистки и ремонта подходят многим, часто бывает проще заменить датчик (и) NOx на совершенно новый, чтобы не сомневаться в том, что проблема решена.

Цены на датчики NOx могут сильно различаться в зависимости от марки и модели вашего автомобиля, а также от того, выбираете ли вы заводскую или послепродажную запчасть.

Нет ничего удивительного в том, что счет за замену датчиков NOx может достигать четырехзначного числа, поэтому, безусловно, стоит взвесить все варианты, чтобы решить, какое решение лучше для вас.

Установка отремонтированных датчиков NOx

Учитывая, что датчики NOx иногда могут иметь высокую цену, нет ничего необычного в том, что владельцы выбирают отремонтированные датчики, которые часто могут быть примерно в 1,5 раза дешевле, чем новая деталь.

Несмотря на то, что мы понимаем привлекательность экономии на расходах, они, скорее всего, должны были заменить датчик датчика, о котором мы говорили выше.

Как всегда, обратная сторона покупки отремонтированной детали, особенно если это что-то столь же темпераментное, как датчик NOx, вполне может вскоре снова пойти не так, как надо.По этой причине мы настоятельно рекомендуем предоставить на него соответствующую гарантию.

Установка новых датчиков NOX

Несмотря на то, что они могут иногда поставляться с привлекательной ценой, лучше всего заменить неисправный датчик NOx на совершенно новый, который поставляется с самой расширенной гарантией, которую вы можете найти.

Основные дилеры часто предлагают лучшие гарантии, но мы также ожидаем, что они предложат самые высокие цены.

К счастью, после того, как вы установили свой новый блестящий датчик NOx, нам не пришлось бы ожидать, что придется иметь дело с ними снова в течение некоторого времени, если вообще когда-либо снова.

Покрывается ли гарантия на датчики NOx?

Учитывая, как часто датчики NOx могут выходить из строя, неудивительно, что многие надеются, что на них будет распространяться существующая гарантия.

Для тех, кто приобрел свой автомобиль из нового, гарантии производителя на датчик NOx могут сильно различаться, при этом типичный гарантийный период составляет от пяти до десяти лет. Также следует учитывать ограничение пробега.

Если автомобилю меньше десяти лет, мы рекомендуем поговорить с дилером, чтобы убедиться, что датчики не закрыты.

Например, на некоторые BMW распространяется гарантия на датчики NOx 10 лет / 120 000 миль, что станет для многих приятной новостью.

Дополнительная гарантия

Если срок действия гарантии производителя истек, то стоит оформить гарантию, которая распространяется на любые детали, которые могут нуждаться в замене, включая датчики NOx.

Olive, компания, базирующаяся в Уолнат-Крик, Калифорния, предоставляет комплексные гарантии на автомобили в течение почти пятнадцати лет и включает в себя одно из самых передовых на сегодняшний день средств комплексной защиты от механических повреждений.

Самое приятное то, что вы можете получить полностью настраиваемое ценовое предложение в Интернете за считанные секунды без неудобств, связанных с звонками от роботов и оскорблениями со стороны продавцов.

Предположим, вашему автомобилю меньше 12 лет, и на его счету менее 140 000 миль. В этом случае вы сможете воспользоваться их невероятными гарантийными планами. Мы рекомендуем их пакет «Complete Care», охватывающий любые проблемы, связанные с выбросами, для полного спокойствия.

Заключение

Современное автомобилестроение часто может быть намного сложнее, чем нам хотелось бы, и никому не нравится расставаться с с трудом заработанными деньгами, когда возникают проблемы, такие как неисправный датчик NOx.

Мы предложили несколько решений, которые помогут вам выбрать, какой вариант лучше всего подходит для ваших нужд, от ремонта, замены до самого конца, чтобы гарантировать, что вы позаботитесь о любых неудобствах, которые могут возникнуть.

Итак, вот оно! Мы надеемся, что в этом руководстве мы рассмотрели все, что вы хотели знать о датчиках NOx.

Если мы не смогли рассказать о датчиках NOx, о которых вы хотели бы узнать больше, не стесняйтесь написать нам.

Для тех из вас, кто хочет поиграть в бесплатные игры, обязательно загляните в нашу Drifted Arcade.

Если вы хотите получить максимальную отдачу от того, что может предложить ваша поездка, почему бы не взглянуть на наши подробные руководства по настройке?

Вы заинтересованы в получении более глубоких знаний об автомобилях? У нас есть обширный выбор руководств по автомобилям и двигателям.

Для тех, кто хочет окунуться в мир дрифта, наши гиды для начинающих станут прекрасным введением в этот вид спорта, а наши гиды по играм дадут возможность насладиться всем, что он может предложить, не выходя из собственного дома!

Благодарим вас за чтение нашего руководства «Важность датчиков NOx».

Если вам понравилась эта статья, поделитесь ею с помощью кнопок внизу экрана. Если вы нашли эту информацию полезной, пожалуйста, поделитесь ею с другими автомобильными энтузиастами, которым это пригодится. Мы ценим вашу поддержку.

Фото

Мы благодарим следующие организации за использование их фотографий в этой статье:

Оцените эту статью

Вы можете использовать эту функцию, чтобы оценить эту страницу. Пожалуйста, проявите великодушие, более высокий рейтинг помогает нам создавать больше такого контента 🙏

Устранение неполадок неисправного, плохо работающего цифрового рентгеновского датчика

Устранение неполадок цифрового рентгеновского датчика

— это то, что мы регулярно продаем, ремонтируем и обучаем.

Цифровой рентгеновский датчик также иногда называют цифровым радиографическим датчиком или цифровым стоматологическим датчиком.

Почините датчик сегодня — мы всегда предоставляем смету на бесплатный ремонт — никаких обязательств

Мы видим все виды цифровых рентгеновских датчиков здесь, в Sodium Dental, и с этим мы видим все типы проблем с рентгеновскими датчиками. Здесь мы постараемся предоставить некоторую информацию, которая поможет вам самостоятельно починить датчик, прежде чем покупать новый или отправлять его в Sodium Dental для ремонта. Если ни один из этих советов не помог, посетите нашу страницу заявки на ремонт датчика. Вы также можете позвонить нам по телефону 1-800-821-8962 для получения помощи.

1. Ваш цифровой рентгеновский датчик не отображается в вашем программном обеспечении, выдает такие ошибки, как «датчик не найден» или программа сообщает «датчик не готов».

2. Ваш цифровой рентгеновский датчик иногда работает, а иногда совсем не работает.

3. Ваш цифровой рентгеновский датчик не срабатывает или срабатывает заранее, давая вам белые изображения вместо рентгеновских лучей или выдает много статического электричества вместо рентгеновского.

4.Программное обеспечение стоматологической визуализации, такое как Kodak Imaging, Dexis Imaging, Eaglesoft Image, Apteryx, Profsuni или другое программное обеспечение, дает сбой или выдает ошибки при попытке получить изображение с помощью цифрового рентгеновского датчика.

для Dexis

с интерфейсными блоками USB легко распознать. Это означает, что USB-кабель выходит из вашего компьютера или концентратора с питанием и подключается к другому устройству (интерфейсному блоку), и ваш рентгеновский датчик подключается к нему. Многие компании, такие как Schick, Owandy, Dexis, Sirona, Camsight, Suni, Planmecca, Gendex и Trophy, использовали этот тип настройки.

Это руководство поможет с цифровыми рентгеновскими датчиками с прямым подключением к USB и рентгеновскими датчиками с интерфейсными блоками.

Когда у вас есть этот тип установки, есть 4 возможные области отказа, и некоторые из них очень недорого исправить самостоятельно.

4 компонента:

1. Порт USB на вашем компьютере или концентраторе с питанием

2. Кабель USB, соединяющий компьютер с интерфейсным блоком

3. Сам интерфейсный блок цифрового рентгеновского датчика

4.Стоматологический датчик, который подключается к блоку интерфейса датчика

Для устранения этих проблем есть много того, что я называю «замените и помолитесь». Компоненты так соединены, что почти любой из них может вызвать практически любую проблему. Я начну это руководство с нескольких простых шагов по устранению неполадок, которые применимы ко всем видам цифровых рентгеновских датчиков.

ПРОБЛЕМЫ С USB-ПОРТОМ НА КОМПЬЮТЕРЕ: ПЕРВЫЙ ШАГ

USB-порт компьютера

1. Возможно, вышел из строя USB-порт на вашем компьютере или USB-концентратор, к которому он подключен.Нет гарантированного способа узнать, что это проблема, но ее очень легко диагностировать.

Ваш USB-порт может выйти из строя, но это неплохо, это означает, что он по-прежнему отображается на компьютере и иногда будет работать с другими устройствами, но не с вашим датчиком. Стоматологический датчик потребляет много энергии и очень быстро передает информацию, поэтому плохой порт может вызвать случайные проблемы.

Итак, ваш первый шаг — подключить USB-кабель, идущий к датчику или его интерфейсному блоку, в другой порт на компьютере, который находится не рядом с портом, к которому вы в данный момент подключены.

Если ваш датчик подключен к USB-концентратору, отключите его оттуда и подключите непосредственно к одному из USB-портов вашего компьютера. Это может потребовать переустановки драйверов, если ваш компьютер не делает этого автоматически. (Если вы уже в тупике на этом этапе, вам, вероятно, следует позвонить нам)

Если это решит проблему, приобретите новый концентратор USB с питанием (имеется в виду концентратор USB, который подключается к компьютеру с помощью кабеля USB, но также имеет отдельный кабель питания, который вы подключаете к розетке).

Если стоматологический датчик или интерфейсный блок подключены к переднему USB-порту компьютера, подключите его к заднему USB-порту компьютера и наоборот.

Если это решит вашу проблему, купите USB-концентратор с питанием, как я упоминал выше, подключите его к рабочему порту на вашем компьютере и подключите к нему датчик. Это продлит жизнь вашему исправному USB-порту.

ПРОБЛЕМЫ, КОТОРЫЕ ВАШ КАБЕЛЬ USB ПОДХОДИТ К ИНТЕРФЕЙСУ ДАТЧИКА: ВТОРОЙ ШАГ

1.Иногда проблема связана только с кабелем USB, соединяющим интерфейсный блок с компьютером. Это наименее дорогостоящая проблема.

Чтобы диагностировать эту проблему, купите новый USB-кабель длиной 14 футов или меньше с такими же разъемами, что и ваш USB-кабель, и попробуйте новый. Если это исправит проблему, радуйтесь.

ПРОБЛЕМЫ С ИНТЕРФЕЙСНЫМ БЛОКОМ ДАТЧИКА: ТРЕТИЙ ШАГ

Ниже приведены различные названия интерфейсного блока, этот список является неполным и не включает все названия.

Schick CDR Box, Schick USB, DEXUSB, Suni Inteface Box, интерфейсный блок Trophy

Эти проблемы действительно можно диагностировать только одним способом в вашем офисе. Просто возьмите рабочий интерфейсный блок из другой комнаты и поменяйте его местами. Если это решит проблему, вы можете поговорить со своим дилером о покупке новой коробки, посмотреть на Ebay старые, или позвонить нам в Sodium Dental (1-800-821-8962), или отправить нам электронное письмо по адресу [адрес электронной почты защищен ] Мы часто выставляем на продажу бывшие в употреблении или ремонтируемые интерфейсные блоки.

ПРОБЛЕМЫ С ДАТЧИКОМ ИЛИ ЕГО ДРАЙВЕРАМИ: ЧЕТВЕРТЫЙ ШАГ

Многие проблемы связаны либо непосредственно с датчиком, и на этом этапе я предлагаю позвонить производителю, если он находится на гарантии или даже если нет, и посмотреть, что они сделают для вас. Получите ценовое предложение и взвесьте свои варианты, часто, если срок действия гарантии истек, они воспользуются этой возможностью, чтобы попытаться заставить вас обменять датчик и купить новый. Кроме того, вы можете позвонить нам в Sodium Dental, где мы ремонтируем цифровые рентгеновские датчики, и посмотреть, что мы можем для вас сделать.Мы взимаем плату только тогда, когда нам удается отремонтировать цифровой рентгеновский датчик, поэтому я считаю, что всегда стоит пытаться отремонтировать сломанный датчик. Мы сэкономили клиентам тысячи долларов на новых системах, и часто стоимость, которую вы получите за свой датчик, намного меньше, чем вы бы получили, если бы вы просто отремонтировали его и продали другому врачу, который не хочет покупать новый. система.

Если проблемы с драйверами, это может быть сложно. Я настоятельно рекомендую сначала поговорить с техподдержкой того, кто продал вам датчик, но не сдаваться.Мы видели случаи, когда у врача был отлично работающий датчик, но ему говорили, что он сломан. Я думаю, это связано с тем, что для правильной установки датчика при возникновении проблемы с драйвером требуются как знания в области ИТ, так и конкретные знания как программного обеспечения для обработки цифровых изображений, так и драйверов датчика. Я настоятельно рекомендую попробовать нашу техподдержку, мы берем 60 долларов за полчаса удаленной поддержки, и это небольшая цена за совершенно новый датчик или систему.

Если вы не хотите делать ничего из этого самостоятельно, позвоните в наш офис и сообщите нам, что у вас сломался цифровой рентгеновский датчик.Если мы получим его и он будет работать в ходе предварительного тестирования, нашим следующим шагом всегда будет отправка датчика обратно и использование удаленной поддержки или поддержки на месте для диагностики проблем с вашей системой.

Вы также можете написать в нашу службу поддержки по адресу [адрес электронной почты защищен]. Если по какой-либо причине вы не получите ответа, позвоните по телефону 1-800-821-8962, чтобы мы могли помочь. Наш офис открыт с 8:30 до 17:00 по восточному времени, и если наши сотрудники уезжают в отпуск, наш административный персонал всегда обязательно ответит на голосовую почту.

Признаки неисправности датчика дроссельной заслонки и его проверка. Симптомы датчика положения дроссельной заслонки Как прозвонить датчик положения дроссельной заслонки

Автовладельцам ВАЗ-2110 часто приходится ремонтировать свой автомобиль. А следствием ремонтных работ могут быть как значительные поломки, так и мелкие неисправности. К какому типу повреждений относится неисправность датчика положения дроссельной заслонки? За что отвечает эта деталь в машине? Как определить, что именно эта часть перестает правильно функционировать? Об этом читайте в нашей статье.

Что такое ТПС в автомобиле ВАЗ-2110

Короче датчик положения дроссельной заслонки принято у автомобилистов называть ДПС. Эта деталь используется в нескольких типах двигателей:

1. Бензиновый инжекторный.
2. Тип однократного впрыска.
3. Дизельные двигатели.

TPS также известен как потенциометр дроссельной заслонки. Это связано с тем, что датчик предназначен для работы в качестве переменного резистора. Сам датчик установлен в подкапотном пространстве — штуцер дроссельной заслонки служит точкой фиксации.Механизм работы датчика следующий: в зависимости от того, какое положение и степень открытия имеет дроссельная заслонка, изменяется и сопротивление. То есть уровень величины такого сопротивления зависит от нажатия на педаль газа. Если педаль не нажата, дроссельная заслонка будет закрыта, а сопротивление будет наименьшим. При открытой заслонке наоборот. Соответственно, напряжение на TPS, прямо пропорциональное сопротивлению, также изменится.

За отслеживание таких изменений отвечает электронная система управления, она принимает все сигналы от TPS и подает топливо с помощью топливной системы.

Итак, при максимальном напряжении индикатора сигнального контакта датчика положения дроссельной заслонки топливная система автомобиля ВАЗ-2110 подаст наибольшую порцию топлива.

Таким образом, чем точнее показатели с ДПС, тем лучше электронная система ВАЗ-2110 настраивает двигатель на правильный режим работы.

Соединение дроссельной заслонки с другими автомобильными системами ВАЗ-2110

Корпус дроссельной заслонки автомобиля ВАЗ-2110 является составной частью системы впуска двигателя и напрямую связан с большим количеством других систем автомобиля.К ним относятся следующие системы:

• курсовая стабильность;
• антиблокировочная;
• противобуксовочная система;
• противозаносной;
• круиз контроль.

Кроме того, есть те системы, которыми управляет электроника коробки передач. Ведь именно эта дроссельная заслонка регулирует подачу воздуха в систему автомобиля и отвечает за качество топливно-воздушной смеси.

Модель ДПС

Датчик положения дроссельной заслонки бывает двух типов:

• пленка;
• магнитный или бесконтактный.

По своей конструкции он напоминает воздушный клапан — в открытом положении давление соответствует атмосферному, в закрытом — опускается до вакуума. В состав ТПС входят резисторы постоянного и переменного тока (каждое сопротивление 8 Ом). Процесс открытия и закрытия заслонки контролируется контроллером с последующей регулировкой подачи топлива.

Если в системе работы этого датчика возникает хотя бы один признак неисправности, то в двигатель может подаваться топливо либо в избытке, либо в недостаточном количестве.Подобные неисправности в двигателе отражаются на двигателе автомобиля ВАЗ-2110 и на его коробке передач.

Характерные признаки неисправности ДПС

Благодаря правильному функционированию датчика положения дроссельной заслонки топливная система двигателя автомобиля ВАЗ-2110 работает сглаживающим эффектом. То есть автомобиль движется плавно, а педаль газа хорошо реагирует на нажатие. Поэтому неисправность ТПС практически сразу можно заметить по следующим признакам:

1. Плохой запуск двигателя.
2. Заметное увеличение расхода топлива.
3. Движение автомобиля прерывистое.
4. Заметная работа двигателя на холостом ходу.
5. Сигнал на приборной панели Check e
6. Автомобиль плохо разгоняется из-за задержек в разгоне.
7. Во впускном коллекторе есть треск.

Конечно, эти признаки неисправности датчика не могут быть обнаружены сразу. Но даже если вы заметили только один из этих признаков, стоит провести компьютерную диагностику автомобиля в сервисном центре.

Проблемы ДПС и их диагностика

Как известно, вечных деталей для автомобилей еще не изобретено. Причем поломку ДТП можно предвидеть, для этого необходимо поинтересоваться возможными причинами выхода этой детали из строя. Вот основные из них:

1. Истирание напыляемого слоя основы, служащего для перемещения ползуна (результат — неверные результаты показаний ТПС).
2. Выход из строя сердечника подвижного типа (результат — износ контактов ползуна и резистивного слоя).

Как самому решать проблемы с этим датчиком? Для этого вы можете провести самостоятельную диагностику работы вашего диагноза:

1. Послушайте работу двигателя ВАЗ-2110 на холостом ходу:
   • поломка очевидна, если вы заметили, что его обороты находятся в «плавающем» состоянии;
2. Внезапно нажмите педаль газа:
   • неисправность присутствует, если двигатель останавливается после этого действия.
3. Скорость подбора:
   • неисправность ДПТ, если автомобиль начинает рывками двигаться, что свидетельствует о неправильной подаче топлива в систему.

Специалисты говорят, что чаще всего датчик выходит из строя, когда резистивная дорожка сильно загрязнена или полностью сломана. Чтобы убедиться в обратном, необходимо проверить рабочее состояние TPS.

Проверить работу датчика положения дроссельной заслонки

Для самостоятельной проверки ДПС нет необходимости вызывать электрика для консультации. Для этого понадобится мультиметр или вольтметр. Далее специалисты предлагают пошаговые инструкции по проверке датчика.

Первым делом повернуть ключ в замке зажигания, снять показания напряжения между контактом ползунка датчика и минусом. В нормальном состоянии показатель будет до 0,7 В.

Шаг второй — нужно перевернуть пластиковый сектор и открыть шторку, а потом снова снять мерки. В нормальном состоянии датчика прибор покажет результат 4 В.

В данной статье мы рассмотрим устройство датчика положения дроссельной заслонки, диагностику и признаки неисправности TPS , а также его ремонт.

Датчик положения дроссельной заслонки

Итак, если вам интересно, как устроен датчик положения дроссельной заслонки, то в первую очередь следует рассмотреть принцип его работы.

Датчик положения дроссельной заслонки представляет собой датчик резистивного типа. Это название определяет принцип его работы, а именно, если этот датчик разобрать, то внутри мы обнаружим подвижный элемент в виде ползунка, который скользит по дорожке в виде дуги или подковы.Напряжение питания подается на один конец этой дорожки, другой конец дорожки соединяется с землей, и выходной сигнал снимается с движущегося ползунка.

Неисправность датчика положения дроссельной заслонки:

Какие неисправности датчика положения дроссельной заслонки чаще всего встречаются на практике? Если отбросить неисправности, связанные с изношенными проводами, подходящими к датчику и т.п., то можно выделить основную и наиболее частую неисправность датчиков этого типа, а именно износ резистивного слоя на дорожках, по которым скользит ползунок.Как правило, износ наблюдается на начальном участке движения ползуна из-за наиболее частого использования этого участка. Если разобрать датчик дроссельной заслонки, то в большинстве случаев при визуальном осмотре будет заметен износ резистивного слоя, как на представленном фото.

Напряжение подается на датчик 5V с ЭБУ автомобиля, однако при измерении напряжения вы увидите, что напряжение на датчике изменяется от 0,3-0,5 На одну позицию и выше 3,7-4,8 В полностью открытом положении дроссельной заслонки.Это сделано для того, чтобы компьютер мог определить неисправность в цепи датчика, будь то короткое замыкание или обрыв.

На выбранных моделях автомобилей датчики положения дроссельной заслонки с обратной характеристикой на выходе , то есть напряжение при закрытой заслонке будет максимальным, а при открытии заслонки будет падать.

Также следует отметить, что на автомобилях, где положение дроссельной заслонки устанавливается с помощью электропривода (широко известного как «электронная педаль») в этих моделях положение дроссельной заслонки определяется с помощью не одного, а сразу двух потенциометров. , которые объединены в одно устройство.Неважно, электронная педаль устанавливает положение только в режиме холостого хода или во всем диапазоне. Один из двух потенциометров имеет обратную выходную характеристику, а второй — прямую выходную характеристику. На таких системах также можно встретить концевой микровыключатель, который срабатывает в момент, когда педаль акселератора полностью отпускается водителем.

Как определить неисправность датчика положения дроссельной заслонки без разборки датчика и снятия его с автомобиля:

Неисправность датчика положения дроссельной заслонки легко определить с помощью сканера , мотортестера или простого мультиметра .В этой статье мы рассмотрим пример обнаружения неисправности с помощью сканера.

Обращаем ваше внимание, что все устройства, кроме мотор-тестера, не смогут обнаружить неисправность в виде износа резистивного слоя, за исключением очень прочных и длинных участков, потому что, как правило, только мотор-тестер может отобразить неисправность. диаграмма в правильном виде, сканер из-за низкой скорости обмена с компьютером не сможет обнаружить поврежденные участки небольшой длины, занимающие место на диаграмме с десятых долей секунды.

Итак, перейдите к сканеру в режиме измерения параметров в реальном времени, затем перейдите в раздел, который считывает положение дроссельной заслонки в процентах или напряжение на датчике, затем запустите медленно откройте дроссельную заслонку и контролируйте вывод с сканер. Эти показания удобнее всего снимать в режиме осциллограммы, если, конечно, ваш сканер не поддерживает эту функцию. Данные с датчика должны расти медленно, без скачков и резких падений. Если нарастание сигнала имеет резкие провалы или нарастания, это свидетельствует об износе резистивного слоя на дорожках сенсора.

Не обращайте внимания на незначительные изменения формы сигнала, это может быть связано с дрожанием руки. Также следует отметить, что при низкой скорости обмена между сканером и ЭБУ транспортного средства можно пропустить дефектный слой резистивной дорожки, если он очень короткий, но этот факт является скорее исключением, чем правилом.

При снятии датчика с автомобиля также не лишним будет промыть дроссельный узел, отложения на стенках которого тоже могут помешать нормальной работе датчика.

Ремонт датчика положения дроссельной заслонки

Восстановить изношенный резистивный слой на дорожках, в домашних условиях невозможно , поэтому единственный Метод ремонта без замены датчика или дорожек — это способность некоторых датчиков смещать резистивные дорожки относительно ползуна. Для этого в датчике предусмотрен специальный винт, фиксирующий то или иное положение дорожек относительно ползуна, поэтому, если начало резистивного слоя дорожки сильно изношено, можно ослабить винт и сдвинуть его на недоступный ползунок и тем самым избежать замены датчика положения дроссельной заслонки.

Признаки неисправности датчика положения дроссельной заслонки

При износе резистивного слоя в зависимости от места износа автомобиль может вести себя по-разному. Может наблюдаться нестабильная работа автомобиля на холостом ходу, машина может просто глохнуть на холостом ходу, или при нажатии на педаль акселератора могут наблюдаться провалы в движении, или наоборот рывки и рецидивы.

Также в некоторых случаях при замене штатного датчика положения дроссельной заслонки на некачественный аналог может наблюдаться температурная зависимость работы датчика, то есть по мере нагрева корпуса ДПЗС выходное значение будет изменяться.Например, на холодном двигателе датчик имеет выходное напряжение около 500 мВ . Компьютер сохраняет это значение как положение закрытой дроссельной заслонки и приступает к стабилизации холостого хода. После нагрева корпуса датчика выходное значение меняется на 560 мВ Компьютер не понимает, что это напряжение холостого хода. он сохранил 500 мВ и не стабилизирует холостой ход.

При этой неисправности выключение зажигания и последующий перезапуск двигателя могут помочь на короткое время, так что ЭБУ сохраняет новое значение выходного сигнала как положение закрытой дроссельной заслонки.

Установить наличие данной неисправности датчика положения дроссельной заслонки можно, измерив выходное значение на холодном двигателе (не работающем не менее 2,5 часов) и на прогретом двигателе. Если значения сильно различаются, этот дефект имеет место и датчик необходимо поменять на более качественный.

Статья о том, как проверить ДПД и РХХ, а также их проводку, не снимая дроссельный узел с автомобиля. Попутно проведем общую диагностику состояния дроссельного узла в целом.

В последнее время очень много вопросов сыплется по поводу тяги Лачетти на различных режимах работы двигателя. Чаще всего эта проблема проявляется при нажатии или отпускании педали газа. Соответственно, под подозрение сразу попадает дроссельная заслонка в сборе. Меня озадачил вопрос — как помочь братьям Лачевод в проверке этого узла. Кстати, это актуально не только для Лачетти, но и для других автомобилей.

Все манипуляции проводились на моем Лачетти 1.6, поэтому они подходят для Lacetti 1.4. Так как у них одинаковая конструкция дроссельного узла, в отличие от Лачетти 1.8. Но суть проверки полностью идентична, могут отличаться только цифры измерения.

Как известно, на Шевроле Лачетти 1.4 и 1.6 датчик положения дроссельной заслонки и регулятор холостого хода собраны как единое целое в дроссельном узле и, соответственно, собраны, что очень дорого. Поэтому нужно максимально точно диагностировать неисправность.

Как проверить TPS и IAC

Проверить работу дроссельной заслонки можно тремя способами:

• замена заведомо исправного — самый точный способ
• омметр
• компьютерная диагностика

Первый способ рассматривать не будем, так как он уже очевиден. Остановимся на втором и третьем.

Как проверить датчик положения дроссельной заслонки мультиметром

Посмотрев на схему, в левом нижнем углу видим нужный нам объект под названием «контроль холостого хода»

Перед нами простейшая схема, состоящая из двойного реостата (переменное сопротивление), переключателя и электродвигателя.Говоря простым языком, суть работы этого чудо-устройства такова: при нажатии на педаль газа сразу открывается переключатель режима хх (нормальный концевой выключатель) и двигатель переключается на другой режим работы в зависимости от степени открытие дроссельной заслонки. Эта степень открытия компьютера определяется изменяющимся сопротивлением реостата. Когда мы отпускаем педаль газа, переключатель снова замыкается и дает понять компьютеру, что необходимо включить режим холостого хода.Компьютер переходит в режим xx и регулирует его с помощью электродвигателя, который открывает дроссельную заслонку на определенный угол для поддержания заданной скорости. За этими значениями следит вторая часть реостата.

Какие поломки могут возникнуть в этом простом механизме:

• отказ выключателя
• трещины и истирание токопроводящего слоя реостата
• реостатный тормоз
• короткое замыкание, обрыв или увеличение сопротивления проводки
• неисправность двигателя

Чтобы быстро проверить все эти возможные неисправности, необходимо снять разъем с компьютера.Как это сделать, рассказано в статье.

Для проверки ДПС необходимо подключить омметр к контакту 74 и 79 разъема ЭБУ

Видим сопротивление чуть больше 700 Ом

Теперь плавно поверните дроссельную заслонку и посмотрите на омметр. Они также должны плавно увеличиваться. Вы даже можете использовать индикатор часового типа, чтобы более точно измерить плавность изменений.

Скачков быть не должно. Если есть скачки, значит токопроводящее покрытие грязное или потрескавшееся, или у вас трясется рука

После того, как клапан полностью закручен, значение должно увеличиться более чем на 1200 Ом

Внимание! В самом конце возможен скачок сопротивления примерно до 1300 Ом, и тогда показания выставляются на значение примерно 1200 Ом.Бояться этого не стоит.

Так как щупы не входят в контакты ЭБУ, я подключил щупы по проводам. А потом нужно было держать их одной рукой, второй крутить ставень, а третьей фотографировать

Учтите, что провода и щупы должны быть тонкими! В противном случае существует опасность ослабления контактов в блоке ЭБУ!

В общем проверял датчик ДПС. Теперь проверьте датчик положения xx.Для этого подключите омметр к 43 и 79 контакту вилки компьютера. Видим похожие показания

Показания сопротивления датчика положения PXX при вращении могут не меняться, а сопротивление может незначительно отличаться от моего. Поскольку поворачивая дроссельную заслонку, мы не влияем на положение регулятора IAC. Чтобы повернуть эту ручку, снимите крышку с дроссельной заслонки. Здесь главное наличие сопротивления порядка 600 — 650 Ом, что говорит об отсутствии обрыва в цепи датчика положения РХХ.Если есть обрыв, то придется отдельно прозвонить провода и при их целостности разобрать дроссельный узел. Но это бывает крайне редко.

Теперь проверьте переключатель холостого хода. Для этого подключите омметр к контакту 19 и 55 разъема ЭБУ

При отпущенной педали газа сопротивление должно стремиться к 0 — контакт замкнут, а при нажатой педали сопротивление должно быть бесконечным — контакт разомкнут.

Если во время этих измерений проблем не обнаружено, значит, механизм исправен.

При тестировании этого переключателя советую протянуть жгут проводов от компьютера к двигателю, так как часто можно встретить

Как проверить ДПС с помощью компьютерной диагностики

С этим методом все намного проще. Что необходимо для такой диагностики, указано в рубрике

В программе нам нужно всего два параметра:

• положение дроссельной заслонки
• дроссельная заслонка открыта / закрыта

Чтобы проверить датчик положения дроссельной заслонки, медленно и плавно нажмите педаль газа.В этом случае график положения ДЗЗ также должен расти плавно и без сбоев. Никаких отжиманий и прыжков

При полностью нажатой педали акселератора открытие дроссельной заслонки должно составлять не менее 70%. Хотя доказательств было немного меньше. Минимум, который я увидел, было 66%, хотя все работало исправно и правильно настраивалось. Поэтому ориентируйтесь на значения 66% -73%.

При резком нажатии и отпускании график должен в точности повторять ваши действия.Это не должно быть

Вот очевидное заклинивание / зависание дроссельной заслонки.

Проверьте выключатель холостого хода, попеременно нажимая / отпуская педаль газа. График в параметре «дроссель закрыт» должен четко реагировать на ваши действия без пропусков

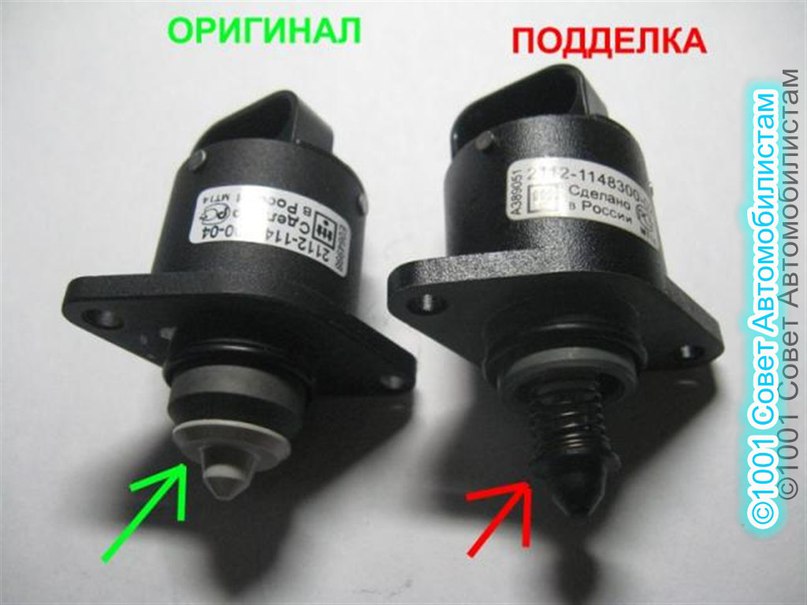

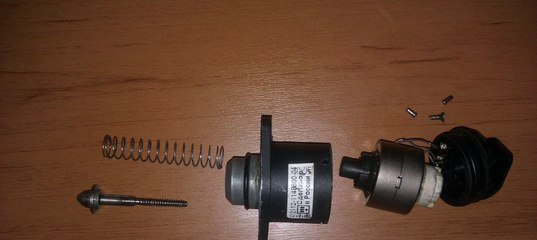

Теперь остановимся на проверке регулятора холостого хода, т.е. на электродвигателе в дроссельном узле. Это также можно проверить косвенно.

На нашем форуме обсуждается очень интересный случай с МАК, связанный с.Этот мотор там вел себя очень странно, что было видно из журналов диагностики.

Для проверки проводки, щеток и обмоток двигателя необходимо щупы омметра подключить к 61-му и 62-му контакту блока ЭБУ

Показание омметра должно быть 3-5 Ом

В моем случае показания составили 4,4 Ом (1 Ом — сопротивление самих щупов). Если сопротивление выходит за эти пределы, необходимо прозвонить по отдельности два провода питания мотора PXX — от 61-го контакта блока ЭБУ до 1-го контакта блока дроссельной заслонки и от 62-го контакта блока ЭБУ к контакту 5-й контакт блока дроссельной заслонки.

Пользователя, которым нравится этот пост.

Чтобы устранить неисправность датчика дроссельной заслонки, начните с поиска самого устройства. Не секрет, что этот элемент работает в тесном взаимодействии с двигателем автомобиля, а значит, находится в непосредственной близости от него. Сначала найдите дроссельную трубу, а от нее перейдите к самому ДПДЗ. Датчик с одной стороны закреплен на патрубке, а другой соединен с осью дроссельной заслонки.

Как распознать поломку: основные симптомы

Автовладелец должен знать, как определить неисправность ДПС.Сделать это несложно, но чтобы точно определить неисправность, следует знать ее симптомы и своевременно на них реагировать. К основным симптомам неисправности датчика относятся:

• Есть проблемы на двадцатом во время работы мотора (скорость плавания).
• Двигатель глохнет в момент переключения селектора КПП (при выключении скорости во время движения).
• Увеличивает расход топлива.
• Имеется нестабильность оборотов ХХ вне зависимости от режима работы мотора.
• Значительно уменьшена мощность двигателя.
• Рывки ощущаются при разгоне и при движении на малой скорости.
• Двигатель глохнет, когда вы отпускаете педаль акселератора (на холостом ходу).

В ряде случаев неисправности, связанные с неисправностью датчика дроссельной заслонки, проявляются включением контрольной лампы Check Engine, расположенной на панели приборов и свидетельствующей о наличии проблем с двигателем. В этом случае лампочка может периодически загораться (с этим моментом разберемся ниже).Каким бы ни был симптом неисправности, он может указывать на проблему и необходимость принятия соответствующих мер по ее устранению. В такой ситуации важно сразу выполнить некоторую работу (подробнее об этом ниже).

На фото где находится ТЭЦ

Как проверить работоспособность датчика?

Если во время работы проявляется один или несколько из вышеперечисленных симптомов, можно сделать предположение о выходе из строя ДПС. Первое, что нужно сделать, это проверить правильность работы ДПС.Выполнение данных работ не требует от автовладельца специальной подготовки. Главное, четко представлять последовательность действий и иметь под рукой многофункциональный прибор (мультиметр).

Напомним, лампочка «Check Engine» призвана напоминать водителю о проблемах с двигателем. Когда он загорает, стоит сразу обратиться на СТО или выявить неисправность самостоятельно. При отсутствии ошибок лампа загорается в момент запуска мотора, а после завершения диагностики сразу гаснет.Если этого не произошло (лампочка продолжает светиться), значит, в системе проблема, и без опытного мастера не обойтись.

Кстати, приведенная выше информация носит скорее общий характер. Что касается неисправности датчика ДПДЗ (дроссельной заслонки), то необходимо действовать по такому алгоритму:

• Прежде всего выключите зажигание. Осмотрите приборную панель и убедитесь, что индикатор «Check Engine» не горит. Как уже отмечалось, эта лампа является прямым напоминанием водителю о проблемах.Если он погас, откройте крышку, чтобы получить доступ к TPS, и проверьте устройство.
• Подготовьте мультиметр, который будет использоваться для дальнейшего тестирования.
• Проверить на минус.
• Если нет желания выбрасывать каждый провод, упростите — проткните нужные провода и сделайте замер. Выполните аналогичные шаги для поиска «масса». Зажигание во время проверки включать не требуется.

После проведения подготовительных работ ваша задача — проверить факт подачи питания на ТЭЦ.Здесь стоит отметить, что напряжение напрямую зависит от модели транспортного средства. Для некоторых машин это 5 Вольт, а для других — 12. Для определения неисправности TPS действуйте по следующему алгоритму:

1. Включите зажигание и протыкайте провода нужной цепи один за другим. На дисплее мультиметра должен загореться параметр 0,7 В.
2. Откройте дроссельную заслонку вручную и посмотрите на устройство. Теперь напряжение должно быть выше 4 вольт.
3. Выключите зажигание и выбросьте один разъем. Сразу после этого подключите щуп мультиметра — между оставшимся проводом и выводом с ползунка.
4. Прокрутите сектор вручную и следуйте за инструментом. Если они растут без резких скачков, значит, датчик дроссельной заслонки исправен, и неисправностей нет. В противном случае можно говорить об образовании потертостей (повреждений) на пути прохождения резистора.

Указанные выше индикаторы важны, потому что они напрямую влияют на правильную работу ЭБУ.Задача этого электронного устройства — управлять основными процессами мотора, в том числе подачей топлива к форсункам. Если блок управления получает неправильные числа, то решения, которые он принимает, также ошибочны. Например, дроссельная заслонка полностью открыта, а компьютер по-прежнему видит ее в закрытом положении. При наличии таких симптомов очевидна неисправность ДПС, и прибор необходимо заменить.

Датчик положения дроссельной заслонки

Описанных процедур для выявления неисправностей не всегда достаточно.В некоторых случаях могут потребоваться дополнительные проверки для устранения неисправностей в будущем. Если вы выявите одну из перечисленных ниже проблем, лучше заменить датчик. К тому же стоимость устройства невысока, и после замены будет такая долгожданная стабильность в работе мотора.

Обратите внимание на следующие моменты:

• Состояние переменного резистора пленочного типа. Если на дорожках устройства ДПДЗ есть обрывы или потертости, электронный блок управления получает ошибочные параметры.
• Есть ли нормальное размыкание контактов ХХ.

Съел по результатам проверки, тем не менее удалось выявить факт неисправности, и вы заменили датчик дроссельной заслонки, то в дополнительной регулировке прибора (после установки) нет необходимости. Нулевая точка для детали — холостой ход при закрытой дроссельной заслонке. Поэтому привлекать к работе специалиста нет необходимости — справитесь самостоятельно.

Почему может выйти из строя датчик TPS?

Важно понимать, что может вызвать поломку рассматриваемого датчика.Конечно, полностью устранить неисправность невозможно, но зато минимизировать проблемы вполне реально.

Причины выхода из строя ДПС:

• Ползунок теряет контакт с резистивным слоем. Причина — поломка наконечника, из-за чего на подложке появляются задиры, а затем и остальные элементы выходят из строя. При этом датчик может продолжать работать (правда, с отказами) — до полного стирания резистивного слоя.В результате ядро ​​полностью ломается. Заметить такую ​​неисправность TPS не всегда удается, поэтому проблема может и дальше маскироваться под другие неприятности. Например, автовладелец может заподозрить низкое качество топлива или другие проблемы.
• Линейного увеличения выходного напряжения не происходит. Это возможно при стирании устройства до основания, в начальной точке ползунка.

Обратите внимание, что при такой неисправности дополнительных сигналов, свидетельствующих о наличии проблем датчика дроссельной заслонки, не предусмотрено.Поэтому единственное, на что стоит ориентироваться автовладельцу, — это на устойчивость мотора в различных режимах.

Видео: Как проверить датчик дроссельной заслонки Дэу Матиз

Видео: Как проверить ДПС Chevrolet Lacetti

Если видео не отображается, обновите страницу или

Поговорим о методах диагностики датчика положения дроссельной заслонки (ДПД) ВАЗ 2110.

Такое устройство, как датчик положения дроссельной заслонки ВАЗ 2110 , представляет собой потенциометр, передающий информацию о положении дистанционного зондирования на контроллер.Положение демпфера зависит от нажатой педали акселератора. На выходе датчика положения дроссельной заслонки постоянно изменяется напряжение, которое контролирует и определяет дозу подачи топлива по полученным данным. Если TPS неисправен, контроллер получит искаженную информацию. Это приведет к чрезмерному расходу топлива и перебоям в работе двигателя.

TPS находится в моторном отсеке непосредственно на корпусе дроссельной заслонки. Подключается к оси ДЗ.

Что такое датчик положения дроссельной заслонки? Как проверить ТПС ВАЗ 2110?

Индикаторы неисправности датчика:

• Холостые обороты начинают плавать;
• При разгоне возникают рывки, ухудшается динамика;
• Двигатель внезапно останавливается на средних оборотах;
• Мигает сигнальная лампа.

Причины неисправности ТПС ВАЗ 2110

Самая частая причина поломки — уменьшение толщины основного напыляемого слоя в том месте, где начинается ползун.В связи с этим становится невозможным линейно увеличивать результирующее напряжение выходного сигнала.

Также проверьте

Также повреждение ДПДЗ приводит к выходу из строя подвижного сердечника. При повреждении одного из наконечников на подложке появятся множественные потертости, что приведет к выходу из строя остальных наконечников. Следствием этого является потеря контакта ползуна со слоем резины.

Проверка датчика положения ДЗ ВАЗ 2110 в домашних условиях

Что такое датчик положения дроссельной заслонки? Как проверить ТПС ВАЗ 2110?

1. Включите зажигание, с помощью вольтметра измерьте напряжение, которое возникает между «-» и контактом ползунка.Показания не должны быть больше 0,7 В.
2. Пластиковый сектор нужно повернуть так, чтобы заслонка открылась полностью. Затем снова измерьте напряжение. Оно должно быть больше 4 В.
3. Включите зажигание на полную мощность, вытащите разъем. Теперь нужно измерить сопротивление, возникающее между контактом бегунка и любым из выводов.
4. Медленно вращая сектор, отследить вольтметр. Движения стрелок должны быть плавными. Если она начинает прыгать, значит ДПС неисправен.

Как выбрать TPS

Самыми популярными среди автолюбителей являются пленочно-резистивные ТПС. Стоимость их невысока, но при этом долговечностью похвастаться не могут.

Устранение проблемы с видеокартой Nvidia за несколько простых шагов

Резюме: Сталкиваетесь ли вы с проблемами производительности вашего компьютера из-за проблем с видеокартой Nvidia? В этом блоге освещаются общие симптомы видеокарт Nvidia и их эффективные решения, которые весьма полезны.

Вы сталкиваетесь с аварийным завершением игры, повреждением видео, медленным ПК или другими подобными проблемами, несмотря на проблемы с видеокартой Nvidia на вашем компьютере?

Nvidia, как известно, повышают производительность ПК и улучшают игровой процесс.Однако, будь то TITAN RTX, RTX SUPER Series, RTX 2080 Ti, GEFORCE GTX 1660 Ti или любая другая видеокарта Nvidia, отчеты о сбоях видео, сбоях в играх или сбоях компьютера не новость.

Технические сбои могут случиться в любой момент. Проблемы могут возникать из-за неисправности оборудования или программного обеспечения, о которой вы не подозревали или игнорировали в течение долгого времени.

В этом посте рассказывается об устранении неполадок видеокарты Nvidia, которое можно применить для решения любых проблем с видеокартой Nvidia.

1.Отключить фоновые приложения

2. Проверьте слот PCI видеокарты Nvidia

3. Удалите пыль внутри ПК

4. Охладите свою видеокарту Nvidia

5. Понижение разгона

6. Обновите драйверы видеокарты Nvidia

7. Отключить и включить видеокарту Nvidia

8. Удалите и переустановите драйверы

9.Замените свой видеоавтомобиль Nvidia

Несколько программ, работающих в фоновом режиме, также могут влиять на производительность видео или игр на вашем компьютере. Ваши игры могут даже вылететь, если одновременно запущено слишком много программ.

Отключить автоматический запуск приложений, которые не требуются для игр, в фоновом режиме.Сюда также может входить программное обеспечение безопасности, такое как антивирусные программы или программы защиты от вредоносных программ. Вы можете временно отключить их при запуске игры.

Убедитесь, что видеокарта правильно установлена ​​в слот PCI. Он должен быть правильно установлен и не должен болтаться. Вы можете попробовать установить графическую карту Nvidia в другой слот PCI, чтобы исключить проблему со слотом.

Поскольку ПК открывают нечасто, внутри него собирается много пыли, которая образует покрывало вокруг компонентов внутри.Это препятствует правильному отведению тепла, вызывая перегрев. Откройте машину и осторожно сдуйте пыль с помощью пылесосов для ПК.

Тепло, выделяемое вашим компьютером, должно отводиться должным образом. В противном случае перегрев может повредить видеокарту Nvidia, а также материнскую плату. Перегрев видеокарты влияет на производительность ПК, особенно при играх и просмотре фильмов в формате UHD.

Вот все, что вы можете сделать, чтобы охладить видеокарту Nvidia:

• Если вы разогнали видеокарту для увеличения ее производительности, верните ее к исходным настройкам.
• Проверьте вентиляторы графического процессора. Очистите их, если они забиты пылью. Если сломан или не работает, замените вентиляторы.
• Используйте корпус компьютера большего размера.
• Установите вентилятор корпуса или вентиляторы для отдельных компонентов, чтобы охладить машину.

Ваш компьютер издает больше шума, чем раньше? Он перегревается во время игр или видео?

Вероятно, вы разогнали свою видеокарту. Разгон может повысить производительность ПК, но иногда разгон может вызвать такую ​​нагрузку на карту, что даже снизит ее нормальную производительность. Если вы разогнали процессор или графический процессор, уменьшите скорость до значений по умолчанию. Это предотвратит перегрев системы.

Поскольку Nvidia постоянно работает над повышением производительности за счет регулярных обновлений, установка последних драйверов помогает решить проблемы с повреждением видео и воспроизведением. Существуют различные методы обновления драйверов графической карты Nvidia.

Если вы установили драйвер GeForce / ION выпуска 270 или новее с сайта nvidia.com , возможно, вы также установили обновление NVIDIA на свой компьютер. Вы можете напрямую обновить драйверы через приложение Nvidia Update на вашем компьютере.

Если приложение Nvidia Update отсутствует, выполните следующие действия, чтобы обновить драйверы видеокарты:

Шаг 1. На вашем ПК сначала откройте инструмент диагностики DirectX, чтобы найти точную модель видеокарты. Пропустите это, если знаете.

Рис.: Окно средства диагностики DirectX

• В поле поиска введите dxdiag
• Щелкните Система Обратите внимание на запись Операционная система (32-разрядная или 64-разрядная Windows).
• Щелкните Показать . Обратите внимание на запись Chip Type , которая соответствует модели вашей видеокарты
.

Шаг 2: Перейдите на Nvidia.com и выполните следующие шаги, чтобы обновить драйверы

• Выберите вкладку Nvidia Support
• Нажмите Скачать драйверы
• Введите тип продукта, серию, продукт, операционную систему и язык из раскрывающихся меню. (Вы уже отметили эти детали из средства диагностики DirectX)

Рисунок: Окно загрузки драйверов Nvidia

• Нажмите Поиск
• Выберите последнюю версию своей графической карты и нажмите Загрузить
• Дважды щелкните загруженный файл и следуйте инструкциям на экране, чтобы обновить драйвер видеокарты.

Чтобы устранить проблемы с видеокартой Nvidia, сбой, приводящий к черному экрану или отсутствию проблем с отображением, отключите и включите драйверы один раз.

Чтобы отключить / включить драйверы карты Nvidia, выполните следующие действия:

• Щелкните правой кнопкой мыши Мой компьютер / Этот компьютер
• Нажмите Управление > Диспетчер устройств
• Click Дисплейные адаптеры
• Щелкните правой кнопкой мыши графический драйвер Nvidia и выберите Отключить устройство
• Перезагрузите компьютер
• Снова перейдите в Диспетчер устройств , нажмите Display Adapters
• Дважды щелкните графическую карту Nvidia, выберите Свойства
• Щелкните вкладку Driver и выберите Включить

Теперь видео должно воспроизводиться правильно, без сбоев графической карты.

Если обновление видеокарты Nvidia не помогло или проблема с повреждением видео обнаружилась после обновления, это означает, что драйверы не были установлены должным образом.

Это может быть из-за стороннего программного обеспечения безопасности, такого как антивирус или антивирус на вашем компьютере.

Выполните, удалите и переустановите драйверы Nvidia.

Далее, f , выполните рекомендуемый ниже метод переустановки драйверов дисплея NVIDIA:

• Войдите в систему с учетной записью администратора на вашем ПК
• Загрузите последние версии драйверов дисплея NVIDIA отсюда
• Браузер запрашивает Сохранить или Запустить файл, выбрать S и установить драйвер на рабочем столе Windows
• Щелкните правой кнопкой мыши файл Nvidia на рабочем столе.Выберите Запуск от имени администратора

Рисунок: Щелкните правой кнопкой мыши значок Nvidia на рабочем столе

• После того, как вы запустили установочный файл драйвера дисплея Nvidia, появится диалоговое окно с запросом места для сохранения файлов драйвера Nvidia. Оставьте путь к местоположению по умолчанию и выберите

Рисунок: Сохраните файлы драйвера Nvidia в папке по умолчанию

• Затем следуйте инструкциям по установке графических драйверов Nvidia.Примите лицензионное соглашение на программное обеспечение Nvidia. Щелкните ПРИНЯТЬ И ПРОДОЛЖИТЬ.

Рисунок: Окно установки Nvidia

• В следующем окне выберите один из вариантов установки. Вы можете выбрать Express (рекомендуется) . Если вы являетесь опытным пользователем, выберите Custom (Advanced) , чтобы просмотреть дополнительные параметры установщика.

Рис.: Параметры установки графического драйвера Nvidia

• Нажмите ДАЛЕЕ
• После завершения процесса нажмите ПЕРЕЗАГРУЗИТЬ СЕЙЧАС , и все готово.

Если при устранении неполадок не удается устранить повреждение видео, связанное с видеокартой Nvidia, необходимо заменить видеокарту.

Nvidia постоянно обновляет свои графические карты с учетом новейших технологий, включая игры с разрешением 1440p. Например, серия GeForce RTX SUPER ™ имеет более высокие тактовые частоты, что повышает производительность вашего компьютера на 25% быстрее, чем исходная серия RTX 20.

Таким образом, выбор более быстрой серии RTX или сравнительно умеренной GTX 1080Ti и т. Д. Зависит исключительно от вашего выбора игр или задач редактирования видео, которые вы выполняете.

Завершение

Проблемы с видеокартой Nvidia могут быть связаны с аппаратным или программным обеспечением. Общие девять методов устранения неполадок помогли нескольким пользователям исправить сбои и отказы графических карт.

Однако иногда это не вина видеокарт Nvidia. Возможно, ваш файл видео или игры поврежден. Это можно определить, когда некоторые конкретные видео или игры создают проблемы. В таком случае используйте программу Stellar Repair for Video или обратитесь к разработчику игры для решения проблемы.

Если ни один из способов у вас не работает, возможно, ваша карта повреждена. Решение — замена ее на новую карту Nvidia.

Надеюсь, этот пост был полезным? Поделитесь своим опытом устранения неполадок Nvidia с нашими читателями в разделе комментариев ниже.

На что влияет подача воздуха. Как найти воздушные сиденья дома. Возможные причины подачи воздуха

Воздушные сиденья в двигателе приводят к нестабильной, завышенной работе на холостом ходу и нестабильной работе двигателя в переходных режимах.Рассмотрим места возможного всасывания и как это определяется в гаражных условиях.

Для сохранения состава TPVA в стехиометрии ЭБУ двигателя необходимо точно знать количество воздуха, поступающего во впускной коллектор. Дополнительный воздух, который не может быть компенсирован системой регулировки холостого хода, приводит к сбоям в работе двигателя.

Признаки подачи воздуха

• Нестабильный холостой ход (стрелка тахометра сначала поднимается, затем опускается).
• Высокий холостой ход.
• Высокие теплые обороты. По окончании режима обогрева обороты постоянно повышаются и резко падают (распиленные скачки). В таких случаях еще говорят, что ЭБУ двигателя «пила» не работает.
• Катушка холодного пуска.
• Увеличивает расход топлива.

Начните с изучения характеристик инжектора системы впрыска на вашем автомобиле. В первую очередь обратите внимание на методику расчета воздуха и тип системы регулировки холостого хода.На современном бензиновом двигателе расчет основан на показаниях ДАТЧИКА MAF (DMRV) или MAP-Sensor (DDT) + Датчик температуры воздуха (DTV). Поддержание и регулировка холостого хода осуществляется клапаном RXH или поворотом на небольшой угол дроссельной заслонки. Понимание процессов и методов их управления поможет быстро найти в двигателе воздушные сиденья.

Возможные причины подачи воздуха

• Порванное, неплотно закрепленное сопло воздушного фильтра к впускному коллектору. Из-за вибраций форсунка чаще всего трескается в гофрированной части.
• Неистовые, торчащие, взъерошенные вакуумные шланги. Внимательно осмотрите все шланги, идущие от впускного коллектора.
• Обрыв диафрагмы вакуумного усилителя тормозов, негерметичность вакуума, обратный клапан. При такой неисправности меняется характер двигателя при нажатии на тормоза, а сама педаль становится жестче.
• Система системы вентиляции картера с трещиной, поддерживаемая или в открытом положении Клапан PCV, клапан продувки адсорбера топлива.
• Подвод воздуха через уплотнительные кольца сопел.
• Засыпание грязи, отложений лака в нагар, внутрь дроссельной заслонки, из-за чего заслонка не закрывается полностью. На автомобиле с ДПДЗ фактическое положение заслонки отслеживается диагностическим прибором, поэтому нет необходимости разбирать впускной тракт.
• Трещина во впускном коллекторе, негерметичность коллектора, соединяющегося с головкой блока цилиндров.
• Неисправный, отложенный клапан RXX. Если из-за диаметра клапана калибровочного отверстия будет больше базовых значений, избыток воздуха попадет в двигатель на холостом ходу.
• Успокаивающее через зазор между осью дроссельной заслонки и местом ее посадки (появляется из-за износа трущихся пар).

Наиболее характерные места подачи воздуха в инжекторном двигателе описаны выше. Если все они прошли проверку, обратите внимание на особенности конструкции вашего автомобиля. Например, на многих хондах начала 90-х в системе регулировки холостого хода присутствует клапан быстрого холостого хода. В нем нет электронных ламп, поэтому с ходу разобраться в его назначении и методе проверки не так-то просто.В случае разрыва мембраны возникают неучтенные воздушные сиденья. В результате ЭБУ «пила» на холостом ходу, двигатель после регулировки еле глохнет.

Методы определения

• Слушайте водозаборный тракт на Переговзовке. Часто локализовать место происшествия можно по характерному завихрению, шипению всасываемого воздуха.
• В качестве альтернативы перетяните все шланги, подходящие для впускного коллектора. Изменение двигателя не говорит о том, что воздушное сиденье расположено в контурном контуре.Осмотрите шланги, клапаны и других потребителей вакуума, которые включены в систему.
• Используйте генератор дыма. В Интернете достаточно готовых решений, которые сделают своими руками за небольшие деньги собрать дымогенератор.
• Обрызгайте возле предполагаемых мест подачи очистителя карбюратора / тормозной системы, контактного линзера или другой жидкости на основе горючих эфиров. Попадание в коллектор через место происшествия жидкость приведет к обогащению смеси и временному скачку оборотов.Во время тестирования будет полезно понаблюдать за сигналом лямбда-зонда.

Внимание! Этот метод поиска всасывания крайне ошибочен! Не распыляйте чистящие средства для быстрого запуска возле выпускного коллектора. Дистопируйте состав небольшими дозами.

Компьютерная диагностика

ЭБУ двигателя не может определить воздушные сиденья и выдает ошибку с четкой формулировкой. Косвенным признаком может быть плохой код смеси, неисправность системы регулировки холостого хода, вакуумных клапанов.Но не стоит торопиться с выводами, основанными только на самодиагностике.

Гораздо важнее при поиске всасывания в реальном времени наблюдать за поведением клапана PXX, датчика положения дроссельной заслонки, краткосрочной и долгосрочной коррекции. Если сублики незначительны, ЭБУ мотора увеличивает продолжительность впрыска, возвращая смесь к стехиометрической. Двигатель начнет работать плавно, но после устранения ошибок снова проявятся проблемы на холостом ходу.Это связано с сбросом краткосрочных и долгосрочных корректировок топлива.

Причину резких скачков можно также отследить с помощью диагностического сканера. Наблюдая за временем открытия форсунок, вы увидите, что для достижения определенного количества скоростей форсунки просто отключаются. Происходит это из-за того, что ЭБУ при всасывании воздуха может подумать, что машина катится на трансмиссии с суппорта. Понимает это по увеличенному притоку воздуха (заслонка закрыта, а желаемое и фактическое положение клапана Pxx совпадают).Напишите, пожалуйста, на мыло, указанное в профилях Autoburum. Поэтому для экономии топлива ЭБУ отключает форсунки.

В том случае, если топливная система дизельного двигателя эксплуатируется, неисправность может проявляться как постоянно при запуске после длительного простоя, так и не напоминать о себе долгое время. Это зависит от интенсивности подачи воздуха. Основными симптомами попадания воздуха в топливную систему дизеля вне зависимости от модификации силового агрегата являются:

• дизель легко заводится «на холоде», но при дальнейшей работе стабильностью не отличается;
• , реакция на нажатие педали газа становится вялой и медленной;
• после стоянки агрегат нужно крутить дольше стартера, тогда это имеет место и симптомы, описанные в первом случае, повторяются.
• так как неисправность прогрессирует, дизель от стартера уже не запускается, не всегда удается запустить двигатель даже с помощью пусковых устройств или рывком буксира;

Для более точного определения того, что причиной проблемного запуска является воздух в системе дизельного топлива, необходимо произвести визуальный анализ потока топлива в цилиндры. Для этого у дизельного мотора от 30 до 50 сек. Вам нужно повернуть стартер, чтобы заполнить выхлопной тракт, а затем провести анализ выхлопных газов.

Если подача топлива в норме, то даже с учетом того, что мотор не запускается, из выхлопной системы будет выходить небольшое количество дыма. Часто дым имеет сероватый оттенок. В редких случаях задымление может быть при отсутствии подачи топлива. Это говорит о том, что в цилиндры попадает лишнее количество масла, но такое. Стоит отметить, что диагностировать эту неисправность по цвету неисправности можно только условно.

Читайте в этой статье

Возможные места всасывания воздуха

Доверение системы подачи топлива может произойти как неожиданно, так и стать результатом недавно выполненных ремонтных работ.Воздух может проникать в топливную систему дизельного двигателя из разных мест, и общее количество потенциальных «окон» будет напрямую зависеть от того, сколько лет находится в эксплуатации ТК и в каких условиях эксплуатируется конкретный автомобиль.

Топливная система поставляется как с потерей герметичности по магистрали, так и наоборот. Нарушение уплотнений на магистралях попадает солярка в топливный бак. Двигатель может запускаться после холостого хода из-за того, что в полостях остается топливо, но тогда дизель быстро глохнет и повторно не заводится.

Воздух в топливной системе дизеля может быть из-за того, что сломано уплотнение уплотнения, потрескали резиновые топливные шланги, изношены хомуты. Также от коррозии могут пострадать топливопроводы, особенно в стыке с топливным фильтром.

Нарушение работы ТНВД может быть вызвано доверием. Особого внимания заслуживает трасса для обратного слива топлива на форсунки (реверс), так как частым явлением становится нарушение герметичности топливопроводов в этой зоне.

Еще одним местом проникновения воздуха в систему подачи топлива может быть сам топливный насос. Нарушение уплотнения приводного вала или крышки насоса приведет к подъему воздушного насоса. Также в конструкции предусмотрены другие места на помпе, которые могут пропускать воздух. Добавим, что диагностику ТНВД должны проводить специалисты по ремонту дизельных двигателей.

Как самостоятельно определить воздушные сиденья: шоссе, тнтвд, возврат

Устранение других возможных причин предполагает наличие подачи воздуха в топливопровод.Начать поиск неисправностей необходимо с детального визуального осмотра моторного отсека. Следующим этапом станет осмотр нижней части автомобиля. Обнаружить заметные трещины и другие дефекты трубопроводов, пятна дизельного топлива и мокрые пятна достаточно просто.

Если система поставлена, но явных признаков нарушения герметичности не видно, то для дальнейшей диагностики необходимо отключить топливный насос от топливных магистралей. Тогда потребуется отдельная чистая емкость, в которую нужно будет залить до 5 литров дизельного топлива без каких-либо примесей.Также нам понадобятся 2 чистых изнутри и снаружи шланга (длиной около 60 см) и еще два зажима. Помните, что чистота крайне важна при любых работах с топливной аппаратурой, поскольку попадание малейших частиц мусора в насос может привести к его выходу из строя и последующему дорогостоящему ремонту.

После отсоединения от ТНЛД магистрали подачи топлива и возврата на свое место устанавливаются сваренные шланги, которые опускаются в емкость с чистым чистым дизельным топливом.Далее необходимо закрепить шланги в бачке, чтобы они не двигались. Для этого создают их на насосе с хомутами и в отдельной емкости для топлива любым удобным способом в зависимости от типа используемой емкости.

После этого необходимо удалить воздух из топливной камеры насоса. Следует отметить, что решение — просто повернуть стартер мотора так, чтобы помпа начала влиять на солярку из самого бака, неверно и срочно не рекомендуется.Правильных способов решения проблемы несколько. Самый простой, который поможет ответить на вопрос, как удалить воздух из дизельного топливного насоса высокого давления прямо в гараже.

Для этого бак с соляркой необходимо поднять выше уровня, на котором находится ТНВД. Далее нужно найти место, где находится помпа на помпе для слива топлива. Это место нужно будет тщательно вымыть, чтобы исключить попадание грязи. Затем можно вывернуть болт штуцера и через отверстие открыть воздух.Откачка производится бахромой, специальным вакуумным насосом и т. Д. Воздух накачивается до момента, пока из скважины не появится солярка. После этого можно прикрутить болт на место и на пару минут запустить двигатель. Прогон нужен для окончательного удаления воздуха.

Ко второму способу есть решение снять шланг подачи топлива с насоса и начать всасывать топливо, пока оно не пойдет плотной струей. Далее шланг можно надеть на штуцер бензонасоса и зажать хомутом.Затем откручивается болт на штуцере обратной магистрали, и воздух выходит самостоятельно. После всех процедур дизель запускается через несколько минут, чтобы полностью удалить остатки воздуха из помпы. Бег может еще раз повториться через некоторое время.

В итоге бак с дизельным топливом выше уровня насоса. Далее машину оставляют на 8-10 часов. Если после простоя дизель запустился нормально, это говорит о попадании воздуха в топливную систему, причем происходит это через топливопровод.Следующим этапом диагностики становится размещение бака с дизельным топливом так, чтобы он оказался ниже уровня ТНВД. После этого машина снова уезжает на 8-10 часов. Если после простоя дизель не запустился или запуск сопровождается проблемами, то скорее всего воздушная сонливость из-за помпы или «отдачи» на форсунках дизеля.

Во втором случае необходимо учитывать, что не во всех дизелях конструктивно обратная магистраль с форсунками выводится на насос.Местом размещения может быть топливный фильтр, топливный фильтр магистрали. В этом случае метод, описанный ниже, не может быть применен.

Для выяснения места неисправности запускаем дизель и гоняем воздушный. Емкость с топливом снова ставим ниже уровня насоса. Трубки, отвечающие за реверс форсунок и подключаемые к бензонасосу, необходимо прижать герметично. Машину можно повторно оставить на 8-10 часов. Если дизель после простоя запустился нормально и стабильно работает, то воздушный барабан происходит через обратную магистраль дизельных форсунок.В том случае, если проблемы, возникшие и ранее возникавшие при попытке запуска мотора, проявились снова, то это указывает на воздушные сиденья через ТНВД. Насос с такой неисправностью требует ремонта в специализированной мастерской. Также не бывает редких случаев, когда в процессе диагностики выявляется сразу несколько мест, где нарушена герметичность.

Топливный фильтр также проверяется при поиске места въезда. Поверка проводится по схеме: Емкость с фильтром дизельного топлива — ТНВД.Емкость с горючими веществами размещается ниже уровня насоса. Если сублики в топливном фильтре не обнаружены, аналогичным образом проверяется подкачивающий насос на герметичность.

Отсутствие явных проблем с топливным насосом, подкачивающим насосом, переворот форсунок и топливопроводов может указывать на наличие воздуха в топливной системе дизельного двигателя через топливный бак. Для более точной диагностики необходимо обратиться в СТО, где специалисты проверят герметичность с помощью узкоспециализированного профессионального оборудования.

Читайте также

Причины вибрации и нестабильной работы дизеля на холостом ходу. Возможные причины и диагностика неисправностей.

Читать 6 мин.

Чтобы машина ехала хорошо, за ним нужно ухаживать. ДПДЗ — это устройство в автомобиле, изменяющее угловое положение дроссельной заслонки.Но то же самое следует сделать, если в вашей машине есть потоки воздуха над дроссельной заслонкой.

Для определения скорости и степени открытия дроссельной заслонки используется датчик расположения дроссельной заслонки. Датчик положения дроссельной заслонки или как сокращенно его называют ДПДЗ — это устройство, которое изначально предназначалось для преобразования углового положения дроссельной заслонки в напряжение постоянного тока. Этот датчик считается одним из датчиков всех электронных систем управления двигателем с впрыском топлива. После получения сигнала датчика положения дроссельной заслонки контроллер отслеживает угол, на который отклоняется дроссельная заслонка.На основании информации, полученной с датчика дроссельной заслонки, электронным блоком управления выбирается режим передачи топлива.

В этой статье мы постараемся ответить на такие часто задаваемые вопросы:

• Пневматическая муфта через так называемый дроссель;
• Признаки неисправности дроссельной заслонки;
• Как удалить масло в дроссельной заслонке ?;
• Что делать, если после очистки дроссельной заслонки обороты поднялись ?;
• Очистка и регулировка дроссельной заслонки.

Неисправности дроссельной заслонки и методы их устранения

Прежде чем обсуждать диагностику и признаки неисправности датчика положения дроссельной заслонки, поговорим о значении датчика. Датчик положения дроссельной заслонки играет огромную роль в управлении двигателем автомобиля, ведь благодаря его показаниям блок управления рассчитывает пропорции топлива, а также регулирует момент зажигания. В случае поломки этого датчика водитель сразу получает уведомление об ошибке через блок управления.На панели приборов появляется сообщение об ошибке, а именно вы увидите горящую лампочку — «Чек». Обратите внимание, что ошибка возникла исключительно из-за неисправности в цепи датчика положения дроссельной заслонки, но локализовать ее не удается. То есть при нарушении настроек датчика блок не сможет распознать ошибку.

Для устранения поломки каждому водителю необходимо знать элементарные признаки неисправности. Многие водители при столкновении с такой проблемой решают почистить или заменить дроссельную заслонку, но после этого могут подняться.Для того, чтобы вернуть былые повороты, нужно отрегулировать дроссельную заслонку, а как именно мы расскажем чуть позже.

Электрическая система ручного двигателя регистрирует отказы, связанные с обрывом проводов или замыканием. В системе зажигания и питания могут наблюдаться некоторые признаки неисправности. Также из-за поломки могут возникнуть воздушные засасывания из-за так называемых дроссельных или подъемных поворотов. Повороты имеют определенные внешние признаки, но коды ошибок не отмечаются в памяти электроблока. Рассмотрим основные признаки поломки:

• Небольшие затруднения при запуске двигателя;
• При работе двигателя возникают сбои или рывки;
• Достаточно низкая мощность;
• Частые детонации;
• Падение, задержка и подергивание;
• Работа двигателя с небольшими перебоями;
• Увеличение расхода топлива;
• В системе выпуска отработавших газов при переработке бензина возникает специфический запах бензина;
• Нестабильность при работающем двигателе, а при работе на холоде ходовая остановка;
• Иногда отражается топливная смесь;
• Во впускной трубе или глушителе слышен хлопок.

Если вы обнаружили некоторые из вышеперечисленных неисправностей, но система самодиагностики не определяет код повреждения на датчике положения дроссельной заслонки, нет необходимости делать поспешные выводы и менять его. В этом случае обнаруженные вами неисправности могут быть созданы совершенно разными причинами.

А теперь поговорим о том, как диагностировать воздушные сиденья через дроссельную заслонку. Прежде чем исправлять причины, по которым появилась воздушная дремота, ознакомьтесь с последствиями. Естественно, что после избежания проблем с воздушными сиденьями могут возникнуть неприятные последствия, а именно обороты. Для того, чтобы определиться, есть ли вообще воздушные сиденья и его причины, проверьте эти места:

• Дроссель и его ось;
• Форсунка холодного старта;
• Гофра за датчиком положения дроссельной заслонки;
• Картеровские газы на входе гофры;
• Дроссель и гофра составные;
• Кольца форсунки;
• Выводы, через которые выходят пары бензина;
• Трубка вакуумного усилителя тормозов.

Как проверить места, в которых могут возникнуть воздушные сиденья?

• С помощью солярки сломаем место посадочных форсунок;
• Отсоедините ДМРВ от корпуса воздушного фильтра и накройте его рукой.После этого гофра должна немного помчаться и в лучшем случае из-за того, что пиловщик остановил глохнет двигатель;
• Отсоедините все, кроме дроссельной заслонки, и закройте рукой. После этого из-за того, что воздушные сиденья остановились, двигатель тоже должен заглохнуть;
• Распылите средство на карбюратор в том месте, где возникают воздушные седла.

Очистка и регулировка дроссельной заслонки

Мы разобрались, как диагностировать воздушные сиденья, а теперь обсудим возможные последствия.Почему-то дремота на воздухе возникает чаще всего, дроссель чистил, но после оборотов поднялось. И это довольно популярная проблема! Довольно часто у водителей возникает такой вопрос: он чистил дроссельную заслонку, а после этого сильно повысились обороты. Что делать?.

Итак, после того, как у вас возникнет вопрос типа «Я почистил, что делать дальше? Я встал!» Не волнуйтесь. Причина, по которой у вас увеличился оборот, скорее всего, кроется в неправильном регулировании. Проверку и регулировку следует начинать при включенном зажигании.Если лампочка не загорается, то переходите непосредственно к самому датчику положения дроссельной заслонки. Тут при помощи мультиметра надо минус проверить. Поочередно протыкайте проводку и много ищите, но зажигание не включайте. Таким же образом можно убедиться, что цепочка поставок находится в хорошем состоянии, для этого некорректно проткнуть проводку. Далее переходим к выполнению таких основных задач:

• Убедиться, что контакты холостого хода заблокированы;
• Проверьте состояние дорожек, которые проводят ток, и пленочного резистора.

На разъеме датчика заслонки дроссельной заслонки найдите контакт холостого хода и установите на нем мультиметр щупа, а затем сдвиньте. При правильной настройке датчика напряжение сразу начинает изменяться от нуля до напряжения питания. Покрытие переменного пленочного резистора сильно влияет на беспрепятственное функционирование датчика положения дроссельной заслонки, а это очень важно для правильного восприятия данных блоком управления двигателем.Установите зонд на последнюю проводку и медленно переместите дроссельную заслонку. После этого напряжение должно медленно расти без скачков и сбоев.

Алгоритм управления:

• Снимите гофрированную трубку и проверьте состояние дроссельной заслонки;
• С помощью ватки, пропитанной бензином, протрите впускной коллектор и демпфер;
• Выверните шарнир демпфера до конца и резко отпустите;
• Отрегулируйте нажатием винта, а затем нажмите демпфер.После прекращения защелкивания заслонки проконтролируйте винт гайкой;
• Поместите щуп мультиметра на контакт холостого хода и между упорным винтом и демпфером;
• Поворачивайте корпус датчика до тех пор, пока напряжение не начнет меняться и крышка не откроется;
• Закрепите винты.

Для нормальной работы бензинового двигателя жизненно важно точное соотношение топлива и кислорода. Воздушные седла во впускном коллекторе приводят к увеличению доли окислителя, что, естественно, регистрируется двигателем двигателя ().Рассмотрим основные причины и симптомы неисправности, а также как с помощью дымогенератора найти утечку во впускном тракте.

Признаки неисправности

• Нестабильная работа двигателя на холостом ходу. На холостом ходу механический дроссель закрыт, и воздух во впускном коллекторе проходит через перепускной канал ДЗ. В этом режиме скорость разряда за дроссельной заслонкой максимальная, поэтому симптомы подачи воздуха проявляются ярче. Открывая дроссельную заслонку, мы увеличиваем сечение прохода для прохождения воздушного потока, поэтому снижается негативное влияние подвески на работу двигателя.
• Повышенные обороты холостого хода.
• Нестабильная работа двигателя после резкого сброса газа ().
• Check Engine загорается на панели приборов из-за ошибки P0171 — бедная смесь. Вы можете подсчитать коды ошибок через диагностический разъем со сканером мультимарош с подходящим программным обеспечением или специализированным диагностическим устройством. Если после устранения ошибка появляется снова на холостом ходу, больше вероятность, что причина в воздушных сиденьях, а не в поломке ДМРВ, кислородного датчика.

Следует учитывать, что в отдельности каждый из симптомов еще не указывает на поверхность неучтенного воздуха и может быть вызван неисправностями системы питания, ДМРВ, RXX, дроссельного узла или лямбда-зонда.

Удар по двигателю

Причина появления проблем с подачей воздуха кроется в неучтенном поступлении кислорода в цилиндры. Приходите вспомнить. Датчик установлен за воздушным фильтром. Следовательно, ЭБУ может учитывать только поток, прошедший через нагревательный элемент.Об ассоциации говорят в том случае, когда во впускном тракте для ДМРВ возникает течь, по которой во впускной коллектор засасывается неучтенный воздух. Поскольку ЭБУ рассчитывает долю топлива на основании показаний ДМРВ, смесь на холостых оборотах обеднена (избыток окислителя).

В системах с датчиком Mar (DDA) ЭБУ полагается на давление во впускном коллекторе. Но для нормальной работы проходное сечение байпасного канала, которое регулируется вылетом тяги RCH, и степень открытия дроссельной заслонки должны соответствовать калибровкам, заложенным в ЭБУ двигателя.Конечно, неучтенные воздушные сублики внушают уверенность в работе блока управления, поэтому он всячески пытается синхронизировать работу исполнительных механизмов и показания датчиков. Поэтому оборот начинает плавать, а общий ход нестабилен.

Возможные места негерметичности впускного тракта

Применение диагностического прибора

Сканер позволяет определить дополнительные симптомы, указывающие на то, что причина нестабильного холостого хода кроется в воздушных сиденьях, прибор позволит в реальном времени соблюдать:

• показания лямбда-зонда;
• степень открытия дроссельной заслонки;
• положение регулятора холостого хода;
• желаемая и фактическая частота вращения холостого хода;
• долгосрочные и краткосрочные корректировки топлива.

На видео специалист по диагностике объясняет, как использовать эти значения для диагностики подачи воздуха в двигатель.

Локализовать причину

Рассмотрим основные методы определения причины подачи воздуха без использования дымогенератора.

• Распыление очистителя карбюратора возле элементов впускного тракта. В состав очистителей входят легко испаряющиеся и легковоспламеняющиеся компоненты. Находя через место попадания воздуха в цилиндры, очиститель обогащает топливную смесь.В особо критических случаях в такие моменты происходит кратковременное повышение оборотов двигателя. Но гораздо надежнее во время теста наблюдать с помощью диагностического прибора для кратковременной коррекции расхода топлива. Значения при всасывании очистителя будут повышаться, так как лямбда-зонд зафиксирует обогащение смеси.
• Брызги воды. Цель проверки — услышать характерный звук всасывания воды, который обязательно будет в месте всасывания воздуха. Для удобства наберите в бутылку воды, предварительно проделав небольшое отверстие в крышке.Полезно обойти место соединения шлангов вакуумной системы, если возможно, стык блока цилиндров и впускного коллектора. С особой осторожностью проверяйте область после дроссельной заслонки, так как прежде всего существует опасность всасывания и выделения. Но не обязательно полностью заливать двигатель холодной водой, а тем более выпускной коллектор. Резкий перепад температур может привести к его растрескиванию.

Тестовый дымогенератор

Смысл проверки заключается в том, чтобы представить входной путь дыма.В местах подачи воздуха будет выходить дым, что позволит локализовать утечку. Вы можете купить дымогенератор или собрать прибор своими руками. В Интернете есть масса различных вариантов оформления, один из которых показан на видео ниже.

Как дымогенератор находит место всасывания воздуха?

1. Заблокируйте впускную трубку перед воздушным фильтром. Если этого не происходит, давление дыма во всасывающем тракте медленно увеличивается.
2. Отсоедините один из имеющихся шлангов вакуумной системы, вместо этого заглушите шланг дымогенератора.

Используя компрессор, дать дым. Когда система полностью заполнена, вам остается только наблюдать за утечкой дыма, которая может вызвать появление неучтенных воздушных седел во впускном коллекторе.

В системах впрыска топлива с измерением массового расхода воздуха негерметичность впускного коллектора приводит к восстановлению смеси. Двигатель работает нестабильно, витки плавают, может заглохнуть. В системах впрыска с датчиком абсолютного давления неучтенная воздушная суперзвезда приведет к увеличению холостого хода.Контроллер может исправить коды неисправностей: и другие. Есть один проверенный на 100% способ определить всасывание, о котором я хочу сказать.
Самым эффективным средством поиска утечек является дымогенератор. Дымогенератор способен обнаруживать утечки в любых системах, в которых содержится воздух. Достаточно закрыть дроссельную насадку подходящей заглушкой и подсоединить ее к впускному коллектору. На выходящих дымках видна малейшая интерсектичность.
Кстати, простой дымогенератор сделать несложно.
Для профессиональной диагностики подойдет больше.
Типичные одноразовые места:
-Контакт впускного коллектора
Уплотнительные кольца форсунок Preseed
Предварительно подобранные манжеты впускного коллектора на двигатель ВАЗ 2112 1,5 л.
-Захлопной адсорбер
-Усилитель тормозов Kuchable
-Реллер холостого хода на двигателях ВАЗ
Пересечение дроссельной заслонки
— Вакуумные шланги
-Патубы от воздушного фильтра к дроссельной заслонке
— Впускной коллектор
Небольшие иллюстрации:
Дымогенератор

A резиновая манжета впускного коллектора ВАЗ 2112:

Пневматическая муфта в дроссельной заслонке:

При снятии, установке форсунок можно повредить резиновые уплотнительные кольца:

Не покупайте поддельные китайские регуляторы холостого хода, они могут не пломбировать:

А вот такая неожиданная сцена — пластиковая штуцера вакуумного усилителя тормозов.

И этот выход дыма проявился на воздушных сиденьях во впускном коллекторе двигателя 1,6 л. AHL VW Passat.

При снятии коллектора выяснилась истинная причина — вырвалась резиновая манжета.

Дымогенератор также может быть полезен при поиске утечек выхлопных газов в системе градуировки. Для этого перекрывают выход выхлопной трубы и подают дым в выхлопную систему. Сделать это можно несколькими способами — например, через отверстие лямбда-зонда или установить любой цилиндр в верхнюю мертвую точку, чтобы попасть в перекрытие клапанов.Затем дым может подаваться через впускной коллектор, а затем через открытые впускные и выпускные клапаны поступать в выхлопную систему.
