Инструкция по подключению ELM327 Bluetooth к смартфону под управлением ОС Android

Информация о материале

JediG

Инструкции

04 декабря 2019

Просмотров: 19333

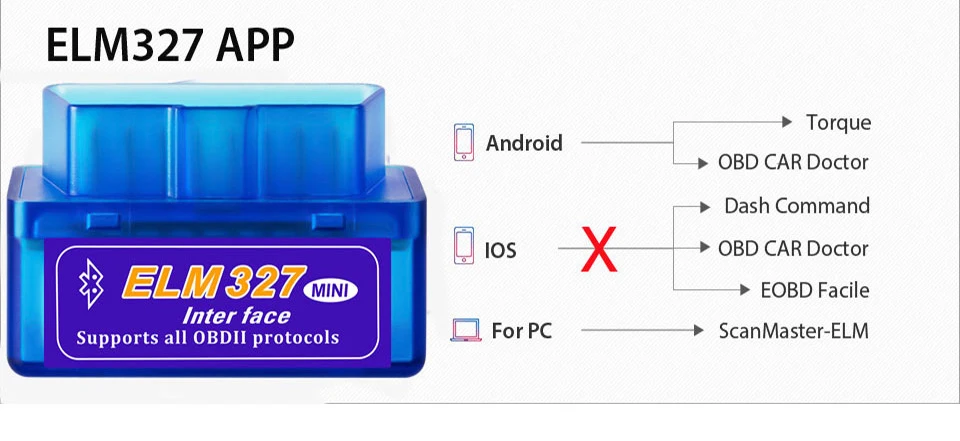

ELM327 Torque

Мануал по настройки ранней версии программы Torque на ранних версиях Android. По факту с тех пор в настройке мало что изменилось и в целом подход к настройке сохранился. Удачной настройки! Спасибо создателю за мануал! Мы постараемся его обновить до актуальной версии Android.

1. Установите программу Torque из PlayMarket
2. Подключите ELM327 Bluetooth в диагностический адаптер вашего авто
3. Включите зажигание или заведите мотор, при этом на ELM327 Bluetooth должны загореться индикаторы
4. Заходим в настройки Android

5. Заходим в настройки беспроводных сетей

6. Включаем Bluetooth и жмем кнопку «Настройки Bluetooth»

7. Жмем кнопку «Поиск устройств»

8. Нажимаем на найденный адаптер. Варианты названий ELM327 Bluetooth — OBD-II, avto diag, CHX.

9. Коды сопряжения обычно: 1234 или 0000 или 6789

10. Если код подошел и все хорошо, увидим надпись «Сопряжено, но не подключено». На этом настройка Bluetooth закончена

11. Запускаем ранее установленную программу Torque

12. После запуска программы Torque видим, что единственный прибор на главном экране программы НЕАКТИВЕН

13. Нажимаем на смартфоне кнопку «Меню» и заходим в «Настройки». В настройках выбираем пункт «OBD2 настройки адаптера»

14. Жмем «Тип соединения»

15. Выбираем «Bluetooth»

16. Жмем «Выберите устройство Bluetooth»

17. Выбираем то устройство, с которым установили сопряжение в пункте 10. На этом настройка программы Torque завершена. Возвращаемся на главный экран программы

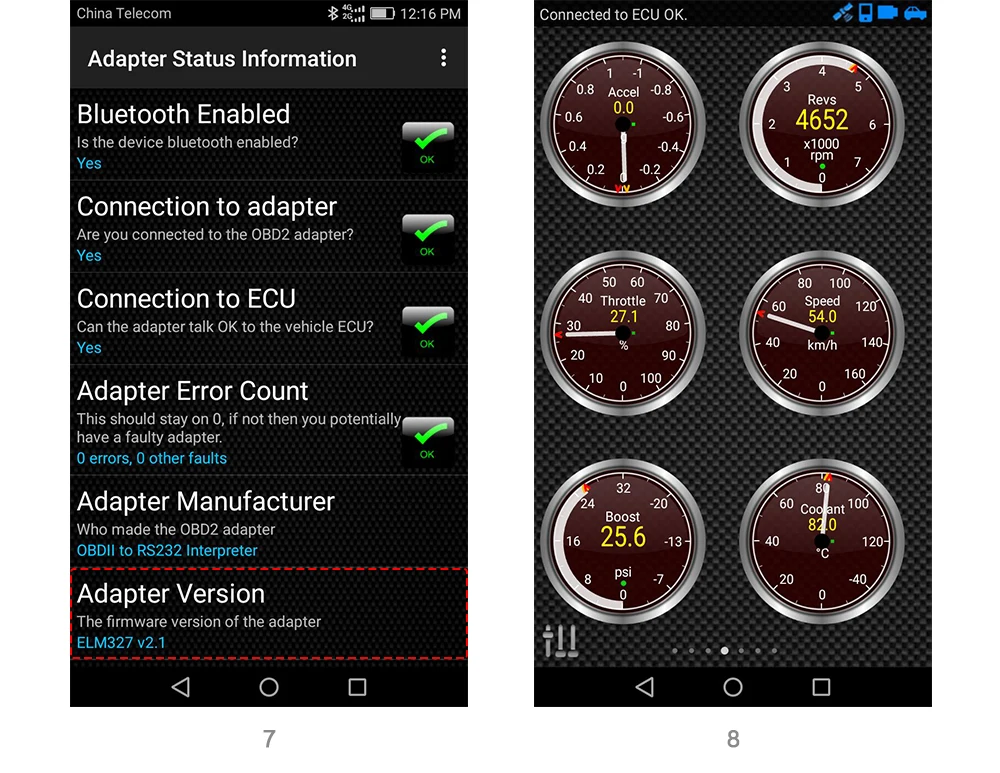

18. Жмем «Adapter Status»

19. Наблюдаем процесс установления связи с адаптером и ЭБУ

20. Ждем пока не появятся 4 зеленые галочки. Если хотя бы одна галочка не появилась — значит вы что то сделали не так. Повторите инструкцию с пункта 2

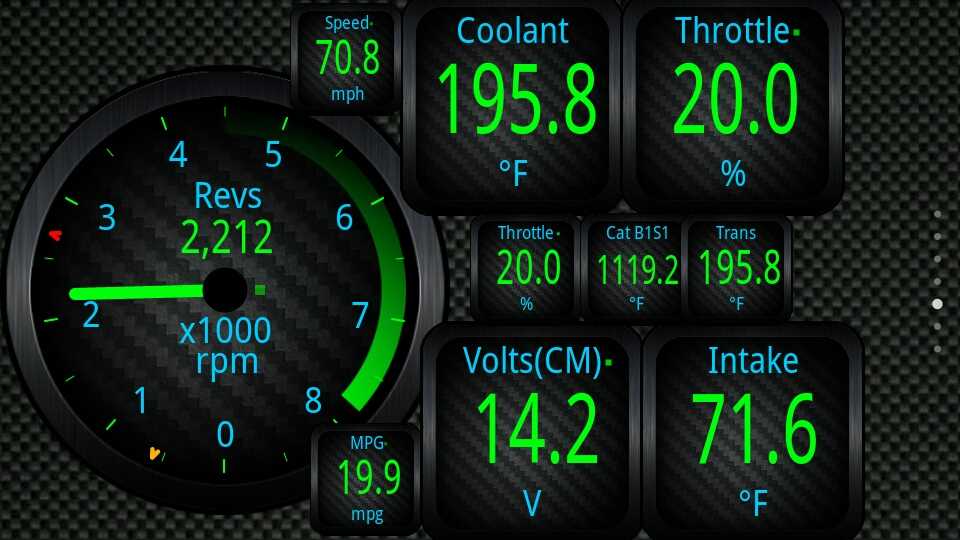

21. Выходим на главный экран программы и видим, что основной прибор стал активным и показывает текущие обороты двигателя. Для просмотра других приборов жмем «Realtime Information»

22. Получаем несколько экранов с приборами. Если нажать на прибор или пустое место на экране, то можно будет добавить\удалить прибор


Android-приложение для ЭБУ OBD-I GM (и не только!)

Отличные возможности

Приложение состоит из трех больших компонентов: инструментальные панели, на которых данные, поступающие от ECU, могут отображаться в различных форматах, раздел настройки и средства просмотра файлов журнала данных.

Как это работает

Приложение использует файлы ADX и XDF, которые являются файлами TunerPro (программное обеспечение Windows). Эти файлы можно найти на различных сайтах, например на самом веб-сайте TunerPro, на форумах GearHead EFI, а также на форумах любителей автомобилей, связанных с вашим конкретным автомобилем.

Вот простые шаги, которым вы можете следовать, чтобы начать работу

Шаги

• Найдите файл ADX для своего автомобиля. Часто это самая трудная часть. Как только вы нашли его, остальное легко!

• Установите приложение ALDLdroid из Google Play

• Используя приложение файлового менеджера, скопируйте файл ADX в каталог /ALDLdroid/adx

• Подключите кабель ALDL к диагностическому порту вашего автомобиля. Откройте меню Connect to ECU в приложении и наблюдайте, как поступают данные!

Поддерживаемое оборудование

Приложение поддерживает различное оборудование, которое можно подключить проводным или беспроводным способом к вашему устройству Android. Вот что в настоящее время поддерживается:

Регистрация данных

Приложение поддерживает как проводное (USB), так и беспроводное (Bluetooth) соединение. Для Bluetooth мы предлагаем адаптеры 1320 eletronics, а для USB подойдет любой кабель на основе FTDI (чип USB). У Moates должно быть то, что вам нужно.

Программирование чипа

Можно запрограммировать чип для вашего ECU с помощью Moates BURN1 (снято с производства), BURN2, а также AutoProm.

Настройка в реальном времени

Для настройки в реальном времени приложение в настоящее время также поддерживает аппаратное обеспечение Moates. Это и Страус, и АвтоПром.

NVRAM ECU

Если ваш ECU оснащен модулем NVRAM для настройки в реальном времени, он также поддерживается для некоторых ECU. На данный момент в основном используются австралийские ECU, и при необходимости могут быть добавлены другие.

Скриншоты приложения

Некоторые из описанных выше функций можно увидеть на скриншотах ниже.

+ х

+ х

+ х

+ х

+ х

+ х

Видео для клиентов

Нам нравится смотреть, что наши клиенты делают с нашим приложением, так что вот видео о Boosted & Built Garage и его потрясающей настройке.

Отличное приложение! Себастьян и его приложение просто фантастические! Я не мог придумать, как это приложение могло бы быть более совершенным. И поддержка от Себастьяна на высшем уровне!

— Трэй Хартли в Google Play.

Удивительное приложение Единственное приложение, которое делает то, что делает. Отличная поддержка, если у вас есть проблемы и неоценимая помощь для работы с вашим obd1 ecm, не таская за собой ноутбук. Приложение стоит своих денег и поддержки, которую оказывает Себастьян.

— Расс Кук в Google Play.

Чего ждал мир GM OBD1! Великолепные дисплеи — просты в использовании — именно то, чего ждал мир GM OBD1!

— Тимм Бахер в Google Play.

Этому парню нужна медаль! Давно искал такое приложение! У меня не было возможности часто его использовать, но пока он хорошо работает на моем AUS delco ecm.

— Расширенный и встроенный гараж в Google Play.

Удивительно Само приложение прекрасно работает и прекрасно работает. Но самое приятное то, как быстро вы получаете ответ, когда у вас есть вопрос, и знаете, что на этот вопрос есть ответ. Замечательное приложение, замечательная техническая поддержка, я рекомендую это приложение всем, кто хочет следить за своей электронной почтой или делать собственные настройки!

— Энтони Гросс в Google Play.

Свяжитесь с нами

Подпишитесь на нашу электронную рассылку, чтобы получать полезные советы и ресурсы.

Загрузить сейчас

Copyright 2022 ALDLdroid. Все права защищены.

7 приложений для считывания кодов OBD2 с вашего телефона

Решение для экономии денег на ремонте и времени довольно простое! С вашим смартфоном и одним из лучших приложений для чтения кодов OBD2 вы всегда можете узнать о состоянии вашего автомобиля и избежать непредвиденных расходов на ремонт.

Существует множество кодов неисправностей двигателя, которые можно считать с помощью подходящего мобильного приложения. Например, «проверить лампочку двигателя». В этой статье мы покажем вам 7 лучших приложений для чтения кодов OBD2 с вашего мобильного телефона.

ПОЛУЧИТЕ БОЛЬШЕ УПРАВЛЕНИЯ ВАШИМ АВТОМОБИЛЕМ С ФУНКЦИЯМИ CARLY

Узнайте точные цены Carly для вашей марки автомобиля!

Политика возврата адаптера в течение 14 дней

Отличная поддержка клиентов

Пожизненная гарантия на оборудование

ВИДЕТЬ В

Приложения для чтения кодов OBD2

Наши автомобильные эксперты составили список из 7 приложений, которые помогут вам считывать коды OBD2. Они протестировали каждый из них и расположили их с 7-го по 1-е место.

В дополнение к приложению вам также понадобится сканер OBD2 или считыватель кодов для подключения к вашему автомобилю. Ниже мы также поможем вам выбрать лучший сканер OBD2 для вас.

С помощью диагностического приложения Obd Mary вы можете сканировать и сбрасывать ЭБУ вашего автомобиля. Кроме того, вы можете считывать и очищать коды OBD2 в памяти неисправностей с помощью телефона.

Удобная функция : отображаемые коды неисправностей можно мгновенно прочитать в Интернете, щелкнув по ним.

Кроме того, в приложении есть функция бортового компьютера. Когда адаптер подключен к автомобилю во время вождения, можно записать данные о поездке, такие как продолжительность поездки, расход топлива, средняя скорость движения и т. д. Это особенно полезно, когда вы хотите вести журнал пройденного маршрута.

Приложение Fault Memory Readout является бесплатным с возможностью обновления до полной версии за отдельную плату. Для приложения Obd Marry требуется адаптер ELM327 Bluetooth или Wi-Fi для установления соединения между автомобилем и смартфоном. Приложение работает на всех телефонах с операционной системой Android 4.1 или новее.

Для считывания памяти неисправностей в автомобиле с помощью приложения Car Scanner вам также понадобится адаптер ELM327 Bluetooth или Wi-Fi. Здесь у вас есть возможность отображать сообщения об ошибках и данные о производительности автомобиля в режиме реального времени.

Интерфейс приложения можно настроить, а система удобна для пользователя, поэтому можно быстро читать и очищать память об ошибках. Приложение доступно бесплатно или в полной профессиональной версии. Приложение совместимо со всеми смартфонами Android с операционной системой 4.3 или более поздней версии и iOS 9.3 или более поздней версии.

ScanMaster Lite позволяет проводить диагностику автомобиля с телефона или планшета с помощью адаптера ELM327-OBD. Это приложение может помочь вам легко читать коды OBD2, но оно доступно только для устройств Android.

Вы можете выбрать бесплатную или платную версию приложения. Даже в бесплатной версии вы можете безупречно использовать большинство функций. Что дополнительно предлагает полная версия, так это неограниченное количество параметров и кодов OBD2. Таким образом, приложение ScanMaster Lite служит своей цели, а также очень просто в использовании.

Сразу несколько хороших новостей для владельцев iPhone: приложение EOBD Facile было разработано для операционных систем iOS. Это приложение доступно только в магазине приложений и может использоваться с iPhone или iPad.

Как и в случае с другими обсуждаемыми приложениями, система EOBD Facile лучше всего подходит для считывания кодов OBD2 на транспортных средствах. Кроме того, в бесплатной версии приложения вы можете выполнить проверку двигателя.

Существуют разные планы обновления. Платная версия немного дороже, чем предыдущие приложения, представленные до сих пор. Тем не менее, программное обеспечение является особенно тщательным, поэтому даже сложные дефекты могут быть отслежены. Еще один плюс в том, что вы можете использовать приложение на 20 разных языках.

BlueDriver включают считывание кодов OBD2, запись данных двигателя и оповещение о превышении установленных ограничений скорости. Кроме того, BlueDriver может выполнять расширенную диагностику таких систем, как подушки безопасности или ABS.

BlueDriver также используется в профессиональном секторе для считывания и очистки кодов OBD2. Но поскольку он очень удобен в использовании, он также популярен среди механиков-любителей и автолюбителей. BlueDriver можно использовать с телефонами Android с конфигурацией системы программного обеспечения 6.0 и более поздних версий или iOS 10.0 или более поздних версий.

Американский разработчик утверждает, что у него есть ремонтная база данных, в которой хранятся миллионы отчетов об ошибках. Это позволяет системе постоянно совершенствоваться и еще точнее определять коды OBD2.

Чтобы использовать приложение BlueDriver, вам необходимо получить их датчик Bluetooth OBD2.

Torque — еще одно отличное приложение для чтения кодов OBD2 на вашем телефоне. Он может предоставлять данные о производительности автомобиля в режиме реального времени и даже поддерживает GPS.

После покупки адаптера Bluetooth ELM/OBD/PLX ваш мобильный телефон становится диагностическим устройством. Кроме того, Torque предлагает различные функции, такие как динамометр или измерение скорости. Память неисправностей может быть быстро и легко считана и удалена.

Carly — одно из лучших приложений для считывания кодов OBD2 с вашего телефона! Помимо чтения и очистки кодов OBD2, его можно использовать для считывания соответствующих данных автомобиля. Например, состояние двигателя и трансмиссии или спидометр.

Приложение Carly доступно бесплатно и включает в себя такие функции, как проверка работоспособности, позволяющая считывать коды OBD2 вашего автомобиля.

По сравнению с другими приложениями, в бесплатной версии Carly нет ограничений на количество кодов OBD2, которые вы можете прочитать, и сколько раз вы можете выполнять диагностику на уровне OBD.

Кроме того, доступна платная версия с дополнительными функциями. Некоторые из этих функций включают в себя углубленную диагностику, кодирование автомобиля, самостоятельное техническое обслуживание и проверку подержанного автомобиля.

Поскольку каждый автомобиль уникален, доступные функции зависят от модели автомобиля. Тем не менее, Carly совместим со всеми марками автомобилей в мире, имеющими порт OBD2. На сайте Carly вы можете проверить, какие дополнительные функции поддерживаются для вашей модели автомобиля!

Более того, приложение Carly работает как на устройствах Android, так и на iOS! Чтобы иметь доступ к вашему автомобилю с телефона и считывать коды OBD2, вам понадобится сканер Carly OBD2.

Пост не найден!

Теперь мы познакомили вас с несколькими приложениями для чтения кодов OBD2 без помощи эксперта. С бесплатными версиями этих приложений вы можете опробовать самые важные функции, а затем решить, хотите ли вы купить полную версию.

Самое главное в этом приложении — найти приложение, совместимое с вашим мобильным телефоном или планшетом. Кроме того, для каждого диагностического приложения требуется сканер OBD2, который позволяет установить связь между автомобилем и телефоном. Теперь мы углубимся в то, что вам нужно знать об этом маленьком устройстве и на что следует обратить внимание при его покупке.

Считывание кодов OBD2 никогда не было проще, чем сейчас. Во многом это связано с интерфейсами OBD2, которые стандартизированы в современных автомобилях.

Старые автомобили, точнее бензиновые автомобили до 2001 года и дизельные автомобили до 2004 года (в Европе), скорее всего, все еще оснащены старыми диагностическими домкратами. Однако большинство современных автомобилей, выпущенных после 2001 года, оснащены системой OBD2.

OBD — это аббревиатура от «бортовая диагностика» и относится к диагностической системе автомобиля, установленной в автомобиле. Как только двигатель запущен, контролируются встроенные в автомобиль блоки управления. Если в этих системах возникают неисправности (также известные как коды ошибок OBD2), об этом сообщается водителю с помощью индикаторов на приборной панели. Кроме того, дефекты сохраняются в памяти неисправностей.

Считывание кодов OBD2

Чтобы выяснить причину появления сообщений об ошибках OBD2, необходимо считать память неисправностей. Все ошибки идентифицируются кодом, состоящим из букв и цифр, который затем оценивает механик. После устранения неисправности данные в памяти можно просто удалить.

Поскольку доставка автомобиля в автосервис может стоить вам 150 долларов или даже больше, многие водители предпочитают считывать память неисправностей своего автомобиля со своих телефонов. По сути, все, что вам нужно, это ваш смартфон, сканер или считыватель OBD2 и одно из мобильных приложений для считывания кодов OBD2 (и даже большего количества данных) с вашего телефона.

Где находится порт OBD2 в моей машине?

Чтобы начать работу, вам необходимо подключить сканер OBD2 к порту OBD2 вашего автомобиля (если он есть в вашем автомобиле). Универсального места для каждой машины нет, иногда приходится искать.

Очень часто розетка устанавливается в зоне водителя возле руля или под ним. Также стоит заглянуть в область центральной консоли под пепельницей или обыскать область возле бардачка. Если вы все еще не можете найти его, просто обратитесь к руководству по эксплуатации вашего автомобиля, чтобы найти его местоположение.

Что еще может сканер OBD2?

Прежде всего, большинство людей получат сканеры OBD2 для считывания памяти неисправностей своего автомобиля.

Однако сканер OBD2 может гораздо больше, все зависит от марки сканера, которую вы выберете!

Например, с помощью приложения Carly вы также можете контролировать системы, связанные с выбросами. и видеть параметры двигателя в режиме реального времени, такие как температура масла. Другие функции включают в себя кодирование вашего автомобиля и проведение собственного технического обслуживания.

Сколько стоит сканер OBD2?

Основная причина, по которой водители используют приложения и мобильные телефоны для считывания памяти неисправностей, — относительно низкие цены на адаптеры по сравнению с обслуживанием в гараже.

Вы можете приобрести адаптер OBD2 по цене от 15 до 70 долларов. Некоторые приложения требуют, чтобы адаптер был оснащен чипом «ELM327», что является одной из причин разницы в цене.

Как видите, вам не нужно тратить целое состояние даже на самые дорогие адаптеры OBD2. Однако держитесь подальше от очень дешевых адаптеров и диагностических устройств, так как они могут быть поддельными инструментами.

Эти дешевые решения будут иметь очень ограниченные возможности или потребуют от вас приобретения специального программного обеспечения по завышенной цене.

Ниже приведены несколько примеров хорошо работающих устройств.

Сканер OBD2, который поставляется с приложением Carly, имеет множество применений. В дополнение к чтению памяти ошибок с помощью мобильного телефона, дневные ходовые огни или функцию ключа автомобиля можно настроить с помощью кодирования.

Кроме того, популярной функцией является проверка пробега. Это очень полезно при покупке подержанного автомобиля, так как вы можете узнать, не манипулировали ли одометром.

Сложная система имеет функцию диагностики, которая отображает предупреждения о текущих кодах ошибок, которые потенциально могут привести к серьезным проблемам. Это помогает сэкономить деньги, поскольку дефекты можно устранять как можно быстрее, прежде чем они станут серьезными.

По цене этот вариант находится в середине ценового диапазона, так как его можно использовать как для базовых, так и для очень продвинутых функций.

Этот адаптер также работает только с сопутствующим приложением. Поскольку он обещает точные результаты диагностики, покупная цена этого продукта находится в нижнем трехзначном диапазоне.

Поскольку адаптер в основном разрабатывался для автомобилей США, перед его покупкой следует тщательно проверить, все ли перечисленные функции доступны для вашей модели автомобиля. В противном случае вы можете разочароваться.

По описанию производителя адаптер имеет классические функции, такие как чтение и очистка памяти неисправностей, контроль расхода топлива, анализ в реальном времени и т.д.

Адаптер iCar доступен с поддержкой Bluetooth или WLAN и может подключаться к мобильным телефонам, планшетам и компьютерам. Радиус действия устройства Bluetooth составляет 5–10 метров, версии WLAN — 10–20 метров.

Через полчаса бездействия адаптер автоматически переходит в спящий режим.

При относительно низкой цене и с учетом того, что может сделать маленький парень, это определенно стоит вложений. При необходимости вы также можете купить оба варианта подключения по доступной цене. Адаптер можно использовать с различными приложениями, например, с упомянутым выше приложением Torque для считывания памяти ошибок.

Адаптер Kungfuren может считывать более 3000 диагностических кодов неисправностей и пересылать их на конечное устройство за считанные секунды. Устройство предназначено для систем Android и Windows и работает с автомобилями, совместимыми с OBD2, а также с EOBD (европейская бортовая диагностика).

Адаптер Kungfuren доступен по цене, но отличается множеством практических применений и качеством. Например, вы можете использовать устройство с приложением и мобильным телефоном для считывания памяти ошибок, оперативного воспроизведения событий в двигателе или трансмиссии на телефоне, определения характеристик бензина и т. д. и, таким образом, предотвращения дефектов. Солидный продукт по низкой цене, позволяющий вдвое сэкономить.

Адаптер имеет достаточно простую конструкцию и подключается к конечному устройству посредством функции WiFi. Помимо обычных программных систем iOS, Android и Windows, он также поддерживает приложения для Symbian, которые можно найти, например, на телефонах Nokia.

GeekerChip можно использовать для большинства типов транспортных средств, от легковых автомобилей до небольших грузовиков. Считывание памяти неисправностей, температура охлаждающей жидкости, кратковременная и долговременная корректировка топливоподачи — лишь малая часть того, что можно проверить с помощью адаптера. Единственным недостатком этого универсального и недорогого адаптера могут быть периодически прерывающиеся соединения между адаптером и смартфоном.

Что следует учитывать при выборе подходящего сканера

Операционная система вашего телефона

Большинство адаптеров OBD2 оснащены Bluetooth или Wi-Fi.
