«Бублик», убийца АКПП: что ломается в гидротрансформаторах и как их чинят

---

И чем мощнее становились двигатели, тем сильнее нагревалась жидкость в ГТД, тем сложнее было обеспечить его охлаждение, и тем больше работы по передаче крутящего момента старались переложить на сцепление блокировки.

Что ломается в гидротрансформаторе?

Раз есть сцепление внутри «бублика», значит, оно изнашивается — вечных фрикционных пар не бывает. К тому же продукты их износа загрязняют внутренности ГТД, поток горячей жидкости с абразивом «выедает» металл лопаток и других внутренних частей. Также потихоньку стареют, выходят из строя от перегрева или просто разрушаются уплотнения-сальники, а иногда выходят из строя подшипники или даже ломаются лопасти турбинных колес.

Продукты износа фрикционной накладки попадают и в саму АКПП, ведь охлаждение ГТД идет прокачкой масла через насос коробки и общий теплообменник. А в гидроблоке АКПП (о нем нужно рассказывать отдельно) есть еще много разных мест, где грязь может что-то забить или жидкость может проточить лишние отверстия, повредить соленоидные клапаны, замкнуть проводники…

В общем, со временем ГТД становится основным источником «грязи» в АКПП, которая обязательно выведет ее из строя. У некоторых АКПП проблема осложняется тем, что материал накладок «приклеен» к основе, и по мере износа в жидкость начинают попадать клеющие вещества, ускоряя процессы загрязнения в разы.

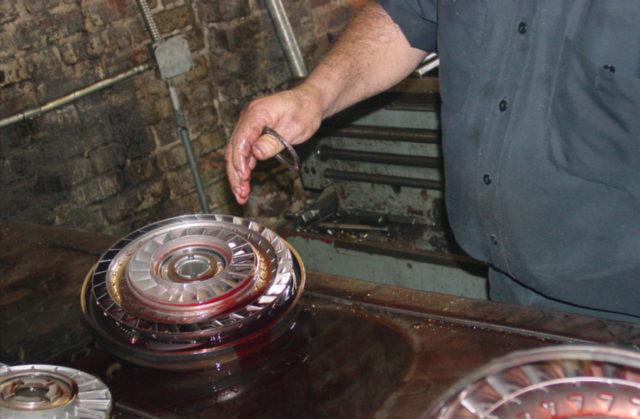

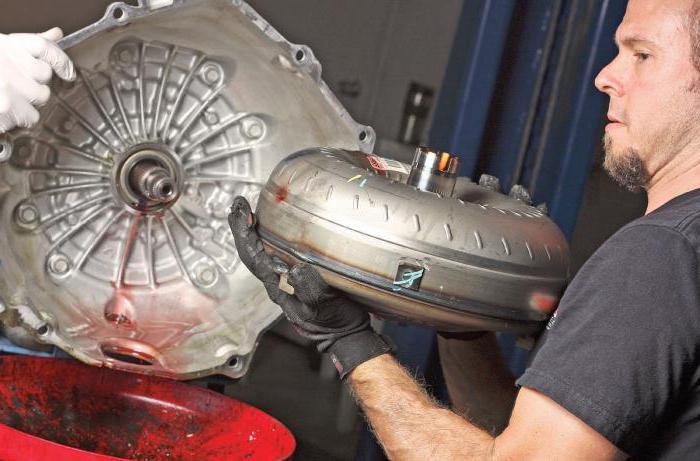

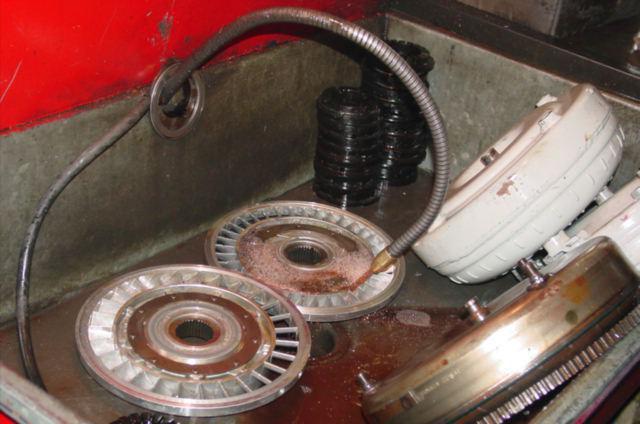

Таким образом, поживший «бублик» нужно менять или ремонтировать, пока он не сломал всю коробку передач. К слову, старые АКПП, у которых блокировка срабатывала редко, только на высших передачах или ее не имелось вовсе, имеют заметно большие интервал замены масла и ресурс.

Наиболее печальный случай

К чему это приводит, можно увидеть на примере широко распространенной 5-ступенчатой АКПП Mercedes 722.6. Она ставилась на несколько десятков моделей Mercedes-Benz, Jaguar, Chrysler, Dodge, Jeep и SsangYong c 1996 года и ставится по сей день.

В этой коробке передач гидротрансформатор блокируется на всех передачах, и специальный клапан регулирует его прижатие. Даже при плавном разгоне включается частичная блокировка, а при резком блокировка включается почти сразу. Машина получается экономичной и динамичной.

---

Диагностика и признаки неисправности гидротрансформатора АКПП :: SYL.ru

С каждым годом численность автомобилей с АКПП возрастает. На то есть свои причины. Автоматическая трансмиссия намного удобней в эксплуатации, нежели механика. С ней водитель не устает в пробках, да и со сцеплением при должной эксплуатации не бывает проблем. Но устройство автоматической коробки немного сложнее механики. Одна из основных составляющих любой АКПП – это гидротрансформатор (в простонародье «бублик»). Со временем он может выходить из строя. Почему это происходит и каковы признаки неисправности гидротрансформатора АКПП? Рассмотрим в нашей сегодняшней статье.

О конструкции

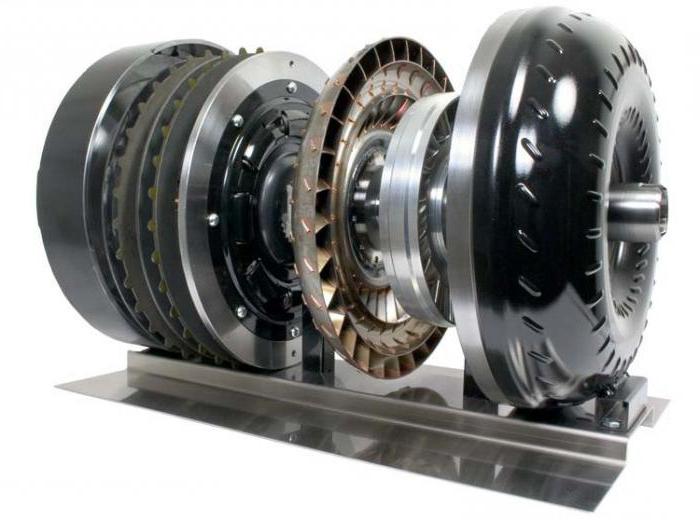

Гидротрансформатор служит для изменения и передачи крутящего момента, что идет от мотора на коробку передач. В конструкцию элемента входит:

• Насосное колесо.
• Турбина.
• Реакторное колесо.
• Муфта свободного хода.
• Блокировочная муфта.

ГДТ размещается в отдельном корпусе, который заполнен АТФ-жидкостью. Последняя выполняет функцию не только смазки, но и «мокрого» сцепления (поскольку корзины и диска как такового в автоматической коробке нет).

Работает «бублик» по замкнутому циклу. Сперва АТФ-жидкость попадает на турбинное, а затем на реакторное колесо. Скорость лопастей последнего начинает усиливаться. Поток жидкости направляется на насосное колесо. В итоге увеличивается величина крутящего момента. С ростом частоты вращения коленвала, угловая скорость турбинного и насосного колеса выравнивается. Поток АТФ-жидкости начинает менять свое направление. В это же время срабатывает муфта свободного хода. Начинает вращаться реакторное колесо.

При дальнейшем росте скорости вращения гидротрансформатор блокируется (в работу включает специальная муфта). Так, передача крутящего момента от мотора на коробку производится напрямую. Это происходит до следующего включения или выключения передачи.

Работу гидротрансформатора контролирует электронный блок управления. Он воспринимает информацию со всех датчиков, что находятся в «бублике» и формирует выходной сигнал. При возникновении каких-либо проблем электроника тут же сообщит об ошибке. На практике происходит блокировка гидротрансформатора АКПП. Признаки неисправности могут быть разными. Это как электроника, так и механическая часть. Но если коробка встала в аварийный режим, однозначно ее следует продиагностировать.

Сколько служит?

Обычно гидротрансформатор рассчитан на весь срок службы автоматической коробки. Это 250-300 тысяч километров. Старые «мерседесовские» гидротрансформаторы (4АКПП) могут выхаживать и по 500 тысяч. Неисправности гидротрансформатора АКПП «Тойоты Марк-2» 80-х годов тоже возникают редко. Но как и любой другой механизм, он может выйти из строя раньше. Чтобы предотвратить серьезный ремонт, нужно вовремя выявлять поломку и знать признаки неисправности гидротрансформатора АКПП. Самые характерные из них мы перечислим ниже.

Звуки, вибрация

Как самостоятельно определить признаки неисправности гидротрансформатора АКПП? В первую очередь, нужно прислушаться к работе самой коробки. Так, при переключении передач может возникать механический звук (шуршание). Поначалу он едва заметен. А при увеличении оборотов двигателя и вовсе пропадает. О чем это говорит? Такие признаки неисправности гидротрансформатора АКПП свидетельствуют о проблеме с упорными подшипниками игольчатого типа. Элемент располагается между крышкой гидротрансформатора и турбинным (либо реакторным) колесом.

Если при переключении передач возникает громкий металлический стук, это говорит о деформации лопаток турбинного колеса. Ремонту такой элемент уже не подлежит.

Если при скоростях 60-90 километров в час возникает легкая вибрация, это говорит о забитом масляном фильтре. Также подобные симптомы происходят из-за некачественной или старой АТФ-жидкости. Решение проблемы – замена фильтра и масла. В большинстве случаев ремонт на этом заканчивается.

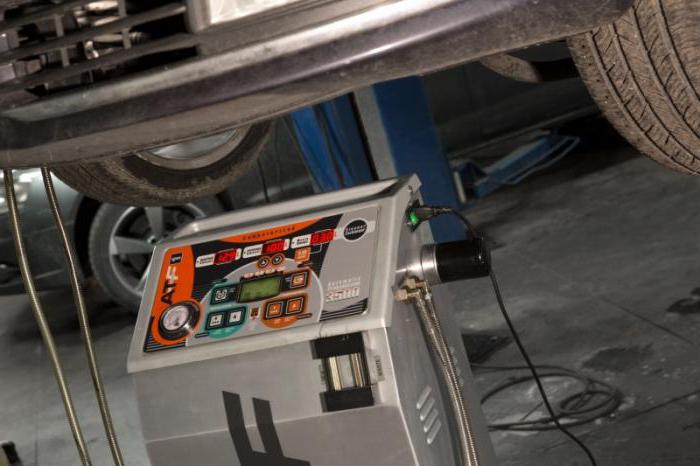

Многие применяют частичную замену масла – сливают часть старого и доливают новое, повторяя этапы 2-3 раза. Но специалисты рекомендуют не экономить на полной замене АТФ-жидкости. Она производится на стенде под давлением. В чем плюс такой процедуры? Замена масла будет произведена на 100 процентов, а грязь из коробки полностью вымоется. Повторить это в условиях гаража невозможно – только при наличии стенда.

Аварийный режим

Подразумевает работу трансмиссии только на первых трех скоростях. Как определить неисправность гидротрансформатора АКПП? На современных авто дополнительно высвечивается предупреждение на панели приборов. Коробка может вставать в аварийный режим по разным причинам:

• Повреждение корпуса КПП.
• Наличие стружки в АТФ-жидкости.
• Наличие металлических обломков турбины.
• Неисправности фрикционной группы и муфты.

Что примечательно, в аварийный режим коробка может входить лишь периодически. Например, после нагрева АТФ-жидкости до определенных температур. Причину нужно искать в датчиках (расхода воздуха, распредвала и даже системы АБС). Если коробка встает в аварию неожиданно, стоит осмотреть целостность электрической проводки.

При переходе с первой на вторую передачу может ощущаться глухой удар в режиме «Д». Эти признаки неисправности гидротрансформатора АКПП вибрацией тоже могут сопровождаться. В данном случае проблема решается сканированием входных и выходных датчиков. Существуют и другие симптомы неисправности гидротрансформатора АКПП. О них мы расскажем далее.

Проблемы с динамикой

Автомобиль может плохо набирать скорость. Причин тому множество, но если рассматривать признаки неисправности гидротрансформатора АКПП («БМВ» в том числе), то это обгонная муфта. Если она вышла из строя, ГДТ следует разобрать и заменить поломанную деталь.

Иногда случается, что после остановки автомобиль и вовсе не может тронуться. Это говорит о повреждении шлица на турбинном колесе. Выход из ситуации – установка новых шлицов. В запущенных случаях приходится менять полностью турбинное колесо.

Запах горелой пластмассы

Такое может возникать на стоящем автомобиле. Запах горелого пластика ощущается в районе коробки передач. О чем это говорит? Подобные признаки неисправности гидротрансформатора АКПП («Тойоты» в том числе) возникают из-за перегрева и плавления полимерных деталей «бублика». Это является следствием забитого масляного радиатора. Он может находиться как в самой коробке, так и отдельно от нее. Исправная система охлаждения АКПП – залог надежной работы гидротрансформатора.

Двигатель глохнет

При попытке трансмиссии перейти на повышенную или пониженную передачу, мотор начинает глохнуть. Это происходит из-за сбоев в электронике, которая блокирует работу гидротрансформатора. Зачастую виновником проблемы является электронный блок управления. Но о нем мы еще поговорим ниже.

Причины неправильной работы ГДТ

Специалисты выделяют несколько факторов, которые могут влиять на работу гидравлического трансформатора:

• Кулиса рычага АКПП.
• Масло (АТФ-жидкость).
• Электронный блок управления АКПП.

Рассмотрим эти проблемы более подробно.

Кулиса

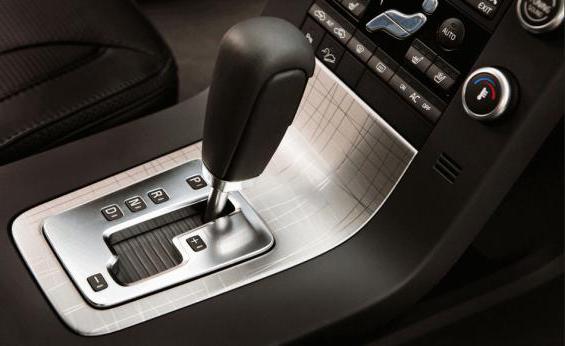

С годами в АКПП старого типа может выходить из строя кулиса. Такие агрегаты имеют механическую связь селектора с коробкой. Это приводит к затруднению включения нужно режима КПП. Селектор заедает в одном положении. Выход из ситуации – замена селектора и кулисы. В некоторых автомобилях данную операцию можно сделать без демонтажа самой КПП.

Масло

От состояния АТФ-жидкости во многом зависит ресурс и исправность АКПП. Специалисты рекомендуют производить ее замену раз в 40-50 тысяч километров. Однако своевременная замена еще не является залогом продолжительной работы гидротрансформатора. В случае потеков и низкого уровня АТФ-жидкости «бублик» выйдет из строя очень быстро.

Как произвести быструю диагностику? Нужно запустить двигатель, открыть капот и достать масляный щуп АКПП. На нем есть надпись «Cold» или «НОТ». В первом случае прогревать коробку не обязательно. Если уровень ниже нормы, его срочно нужно возобновить. Заливается жидкость через то же отверстие для щупа.

Обратите внимание и на состояние самого масла. Так можно вовремя определить и предотвратить неисправности, связанные с гидротрансформатором. Наличие стружки на щупе исключено. Если это так, значит, либо вышло из строя турбинное или реакторное колесо, либо износилась торцевая шайба.

Обратите внимание! При эксплуатации АКПП с низким уровнем АТФ-жидкости, возможен перегрев ГДТ.

Периодически осматривайте днище автомобиля, а именно крышку (поддон) автоматической коробки. Иногда уплотнительные прокладки могут давать течь. Эксплуатировать автомобиль с такой неисправностью нежелательно, поскольку уровень масла может упасть в любой момент.

Электронный блок управления

Это основной узел, управляющий работой автоматической коробки. Блок при неисправностях может неправильно выбирать обороты для переключения скоростей либо же полностью блокировать работу трансмиссии. ЭБУ – довольно надежный механизм, но при воздействии определённых факторов он выходит из строя. Это могут быть:

• Резкие перепады напряжения бортовой сети.
• Механические удары, вибрации.
• Повышенная температура.
• Высокая влажность.
• Повреждение изоляции и окисление контактов.

Поломки, связанные с электронным блоком, решаются его полной заменой либо установкой новых отдельных управляющих шлейфов.

Неполадки с гидроблоком

Неисправности гидротрансформатора АКПП могут возникать и из-за гидроблока. Внешне он являет собой некую плиту и выглядит следующим образом:

Гидроблок служит для передачи АТФ-жидкости под давлением по определенным каналам с целью включить либо выключить конкретную передачу. При неисправностях данная плита может провоцировать вибрации и толчки при смене режима работы трансмиссии. Это основные признаки неисправности гидротрансформатора АКПП. На современных автомобилях неисправность гидроблока отображается на бортовом компьютере. Также плита не терпит высоких и продолжительных нагрузок. Это может быть буксировка тяжелого транспортного средства или старт с двух педалей. Нередко неисправности гидротрансформатора АКПП возникают зимой. Это является следствием эксплуатации коробки с холодной АТФ-жидкостью. При температуре ниже -5 градусов, автоматическую трансмиссию нужно прогреть. Делается это просто. Нужно поочередно включать все режимы (Паркинг, Нейтраль и Драйв), не начиная движение, с интервалом в 5-10 секунд. Это позволит разогреть масло и не допустить поломок гидротрансформатора АКПП. Рабочая температура для АТФ-жидкости – 75-80 градусов по Цельсию.

Заключение

Итак, мы выяснили основные признаки и причины неисправностей гидротрансформатора АКПП. В большинстве случаев поломка сопровождается ошибками на приборной доске и характерным звуком работы самой коробки. При появлении пинков и вибраций, следует применять детальную диагностику. В зависимости от масштаба проблемы, решается это заменой масла или деталей самого гидротрансформатора (турбинное колесо, подшипники). Своевременное выявление неисправностей позволит вам избежать серьезного ремонта.

Проблемы гидротрансформатора АКПП: основные неисправности

Гидротрансформатор (ГДТ) – агрегат, выполняющий функцию связующего звена между АКПП и двигателем автомобиля. Гидротрансформатор предназначен для плавного бесступенчатого изменения крутящего момента и передачи его на ведущие колеса автомобиля.

Гидромеханическая АКПП с гидротрансформатором является надежным и проверенным временем решением, однако со временем могут возникать различные неполадки. При этом важно понимать, за что отвечает гидротрансформатор в АКПП, а также какие проблемы возникают с данным узлом во время эксплуатации.

Читайте в этой статье

За что отвечает гидротрансформатор в автомат коробке

Гидротрансформатор характерен для двух типов коробок передач: АКПП и вариатор CVT. Фактически, гидротрансформатор АКПП является сцеплением, соединяя трансмиссию и двигатель. При этом ГДТ преобразует крутящий момент, обеспечивая плавность переключения передач.

Современные гидротрансформаторы под управлением ЭБУ «следят» за давлением рабочей жидкости, частотой и правильностью вращения лопастей, а также другими параметрами.

Что касается устройства гидротрансформатора, корпус ГДТ смонтирован в картере гидромеханической передачи и получает привод на шестерни согласующего редуктора. Гидротрансформатор включает в себя четыре основных элемента.

• Насосное колесо, соединенное с шестерней и получающее привод от согласующего редуктора и корпуса гидротрансформатора.
• Турбинное колесо, жестко закрепленное на фланце турбинного вала, являющиеся одновременно ведущим элементом планетарной коробки передач.
• Статор, он же реактор, соединенный с осью, неподвижно закрепленной на картере через обгонную муфту свободного хода. Муфта имеет наружную обойму с фигурными заклинивающими пазами, к которым пружинками поджимаются ролики. Наружная обойма муфты жестко связана с реактором и вращается с ним как одно целое. Внутренняя обойма муфты установлена  на шлицах оси и подвижно закреплена в картере гидромеханической передачи.
• Механизм блокировки (фрикционные блокировки ГДТ). Этот узел состоит из корпуса, поршня с уплотнительными кольцами, крышки образующим вместе с поршнем полость заполняемую  маслом, ступицы жестко соединенной  с колесом и валом, двух ведущих стальных и трех ведомых металлокерамических дисков и корпуса, жестко скрепленного болтами с одной стороны с насосным колесом, а с другой с крышкой. Корпус имеет внутренние зубья для установки  ведущих дисков. Во фрикционе ведущие и ведомые диски  укладываются через один, причем первым к опорной поверхности укладывается  диск с металлокерамическим покрытием, имеющим внутренние зубья.

При работе гидротрансформатора лопаточная система реактора насосного и турбинного колес образует внутренний круг циркуляции, который заполнен маслом (жидкость ATF).

 ГДТ работает в трех режимах:

• режим трансформации крутящего момента;
• режим гидромуфты;
• режим блокировки;

Режим трансформации используется при старте машины с места, при разгоне или подъеме, а также при движении по бездорожью. При этом режиме работы ГДТ реактор неподвижен. Насосное колесо своими лопатками направляет потоки масла на лопатки турбинного колеса и приводит его в движение, но с относительно меньшей скоростью.

На выходе из лопаток турбинного колеса  потоки масла ударяются в неподвижные лопатки реактора. За счет реактивной силы потоков масла крутящий момент увеличивается.

В режиме гидромуфты, вследствие уменьшения нагрузки на турбинном валу, частота вращения турбинного и  насосного колес выравнивается. Реактор начинает вращаться в одном направлении  с турбинным и насосным колесами. Режим гидромуфты используется при движении автомобиля по ровным дорогам с определенной  скоростью.

Режим блокировки включается, как правило, после режимов гидромуфты  на всех передачах.  При переключении передач блокировка автоматически отключается.  В режиме блокировки  в полость бустера фрикционной блокировки  поступает жидкость АТФ.

Жидкость перемещает поршень, сжимает пакет дисков, жестко соединяя между собой турбинное и насосное колесо. В результате колеса начинают вращаться как одно целое. Режим блокировки включается при движении автомобиля по ровным дорогам  в целях уменьшения расхода топлива, на крутых спусках и т.д.

Основные неисправности и ремонт гидротрансформатора АКПП

Итак, проблемы гидротрансформатора АКПП могут возникать по разным причинам. Первые признаки неисправности  гидротрансформатора:

Что касается причин неисправности гидротрансформатора АКПП и способов их решения, в списке основных следует выделить:

• Износ подшипников (опорных или промежуточных, между турбиной и насосом). При работе трансмиссии автомобиля без нагрузок  слышен небольшой механический шум, который  по мере увеличения скорости  автомобиля пропадает.  Проблему устраняют разборкой, дефектовкой или заменой изношенных подшипников.
• Потеря свойств трансмиссионного масла, загрязнение масляного фильтра. При движении автомобиля на высоких скоростях появляются вибрации, которые со временем увеличиваются практически во всех режимах движения автомобиля. Неисправность устраняют путем замены масляного фильтра и трансмиссионного масла.

  Износ обгонной муфты. Перестает работать реактор гидротрансформатора, вследствие чего увеличение крутящего момента не происходит и, соответственно, падает динамика набора скорости. Неисправность устраняют заменой обгонной муфты.
• Обрыв шлицевого соединения турбинного колеса с валом АКПП. Автомобиль прекращает движение, поскольку крутящий момент от ДВС на коробку просто не передается. Проблему решают путем восстановления шлицевого соединения или замены гидротрансформатора.
• Разрушение лопастей колес или реактора. Во время движения автомобиля характерно появление громкого металлического скрежета и стука. В этом случае проблему решают путем  замены поврежденных составляющих или всего узла в сборе.
• Перегрев. Эта проблема может возникнуть из-за так называемого «масляного голодания», либо по причине засорения системы охлаждения АКПП. В этом случае требуется очистка радиатора, фильтров. Также необходима полная замена трансмиссионной жидкости.

Что в итоге

С учетом того, что гидротрансформатор технически состоит из целого ряда комплектующих, как и в случае с другими механическими узлами автомобиля с ГДТ также могут возникнуть проблемы.

При этом данный узел связывает ДВС и АКПП, а также передает крутящий момент на коробку. По этой причине неисправности гидротрансформатора напрямую связаны с корректной работой автоматической трансмиссии автомобиля.

Еще важно понимать, что гидротрансформатор является дорогостоящим элементом. Это значит, что появление признаков  поломки гидротрансформатора или сбои в его работе являются поводом для проведения диагностики АКПП. В противном случае игнорирование проблемы может привести как к полному выходу из строя самого гидротрансформатора, так и к повреждениям АКПП.

Читайте также

Гидротрансформаторы АКПП. Устройство, Ремонт, Типичные проблемы, Болезни

«Режим регулируемого проскальзывания» фрикциона блокировки — это когда фрикцион (или несколько их — по моде, введенной Мерседесом), управляемый тонконастроенным соленоидом и компьютером, поджимается давлением масла на такое расстояние к корпусу, что в зазоре между ними остается тончайшая пленка масла, достаточно большая для проскальзывания и отвода температуры от поверхностей, и достаточно тонкая, чтобы заставить вращаться ведомый вал.

Похоже на проскальзывание сухого сцепления при агрессивном разгоне с МКП или на регулируемое притормаживание колес тормозной колодкой.

Таким образом фрикцион блокировки совместно с крыльчатками турбин раскручивает вал трансмиссии. Совместная работа механического и гидравлического разгона.

Программисты некоторых производителей так отрегулировали это усилие, что в «спортивных» режимах разгона до 80% тяги приходится на фрикцион и остальные 20-30% всей работы по разгону выполняют масло и турбины.

Это увеличение КПД хотя и снижает расход топлива и нагрев масла, но приводит к загрязнению масла продуктами износа самого фрикциона. Нужно отметить, что это — дополнительная опция работы ГДТ. Если педаль газа нажимается спокойно, то «режим проскальзывания» не включается и работают в большей степени «вечные» турбины и масло. А фрикцион при таком режиме работы может прожить 300-400 ткм пробега.

Если раньше машину разгонял поток масла между крыльчатками турбин, а муфта блокировки только чуть помогала в конце перед блокировкой, то в ГДТ 21-го века все чаще разгоняют машину именно «проскальзывающие» фрикционы, а турбины — только помогают. Это идея Мерседеса — переложить большую часть работы на фрикционы в современных ступенчатых АКПП.

Тем самым, введено революционное изменение самого принципа работы фрикциона. Если фрикционы 20-го века работали в режиме «Он-Офф» (сцепление происходило как можно короче, с ударом, чтобы ускорить переключение передач), то новые поколения фрикционов ГДТ стали работать в режиме «Регулятора», вроде тормозных колодок колеса. (подробнее)

Это привело к таким особенностям:

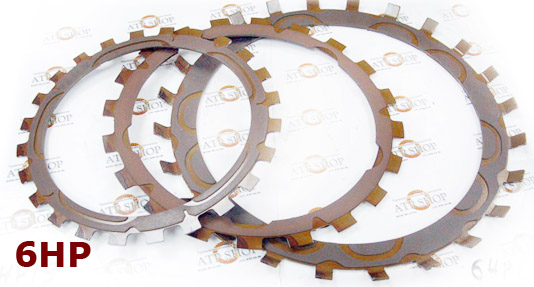

 1. Материал нагруженной накладки фрикциона уже не тот, что был у «лениво» работающих вечных бумажных фрикционных накладок 4-х ступок, а — графитовые «хай-энерджи» составы, отличающиеся износо- и температуро-стойкостью и главное — «клейкостью» (слева). Именно эта «клейкость» накладки позволяет передавать сумасшедшие крутящие моменты от ревущего двигателя колесам.

И как обратная сторона медали, эти суперстойкие и суперклейкие микрочастицы, оторвавшиеся от фрикциона от многомесячного трения путешествуют вместе с маслом и «набрызгом» ввариваются-вклеиваются во все неудобные места, начиная от деталей гидротрансформатора, кончая золотниками и каналами гидроблока и соленоидов.

2. Полустертый фрикцион ГДТ все менее предсказуемо держит контакт и главное —  вибрирует, еще сильнее нагревая корпус «бублика» и само масло. А компьютер не понимает, что фрикцион стерт и усиливает давление на него, что приводит к ускоренному перегреву и окончательному износу накладки до клеевого слоя.

На первом месте в ремонте с большим отрывом стоят «бублики» 5HP19, которые почти всегда приходят в ремонт с перегретым хабом пилота (справа). Чтобы этот участок железа конструкции вырезать и вварить новый хаб, в каждом сервисе ГДТ есть специальное сварочное оборудование. Довольно тонкая и ответственная работа.

2А. Самое неприятное от изношенного фрикциона — это его остатки, то есть клеевой слой, на который накладка приклеивается к металлу. Именно частицы клея фрикциона наиболее вредны для гидроблока и клапанов-золотников. Ну и фильтра конечно. На эти горячие капли клея, попавшие в самые важные места налипает грязь и забивает каналы. Поэтому разработчики гидроблоков и соленоидов слезно умоляют водителей своевременно менять накладку гидротрансформатора, не дожидаясь ее окончательного износа.

3. Перегретое «бубликом» масло (свыше 140°) за несколько часов такого кипения убивает резину сальников и уплотнителей, а также — остатки фрикционов (обугливается целлюлозная основа). И хотя в новых 6-ти ступенчатых АКПП немецких и американских производителей вместо приклеиваемой на тело поршня фрикционной накладки стали использовать настоящие фрикционные диски на карбоновой основе (см. выше слева), перегретый фрикцион служит дольше, но зато грязь от него гораздо агрессивнее предыдущего «бумажного» поколения. Поэтому плановые замены фрикционов гидротрансформатора — стали обязательной регламентной работой на АКПП Мерседеса и ZF 6HP26 /28.

Проверка гидротрансформатора на полностью заторможенном автомобиле (Stall test)

Целью данной проверки является измерение максимальной частоты вращения коленчатого вала двигателя при полностью заторможенном выходном вале автоматической коробки передач на диапазонах «D» и «R». По результатам проверки можно определить работоспособность обгонной муфты статора гидротрансформатора, а также наличие пробуксовки во фрикционных муфтах и тормозе первой передачи и передачи заднего хода.

ВНИМАНИЕ Во время данной проверки не позволяйте никому находиться спереди или сзади автомобиля.

Рис. 3.71. Сечение гидротрансформатора

Проверьте уровень и температуру масла (ATF) в автоматической коробке передач, а также температуру охлаждающей жидкости двигателя. Уровень масла в АКПП (ATF) должен быть на отметке «НОТ» на маслоизмерительном щупе. Масло в АКПП (ATF) должно быть прогрето до нормальной рабочей температуры (70–80°С). Охлаждающая жидкость двигателя также должна быть прогрета до нормальной рабочей температуры (80–90°С).

Установите тормозные колодки (chocks) под задние колеса автомобиля.

Установите контрольный тахометр для измерения частоты вращения коленчатого вала двигателя.

Полностью поднимите рычаг стояночного тормоза и выжмите до упора педаль тормоза.

Запустите двигатель.

Установите рычаг селектора АКПП в положение «D», нажмите до упора на педаль акселератора для определения максимальной частоты вращения коленчатого вала двигателя в этот момент. Во время проведения данного теста не удерживайте дроссельную заслонку полностью открытой дольше, чем необходимо для определения максимальной частоты вращения коленчатого вала двигателя или больше пяти секунд. Если данный тест необходимо провести более одного раза, то после каждой проверки переведите рычаг селектора АКПП в положение «N» и дайте поработать двигателю на режиме 1000 мин^-1 в течение 2 миндля охлаждения масла в АКПП (ATF) между проверками.

Номинальное значение:

частота вращения коленчатого вала двигателя при полностью заторможенном автомобиле (Stall test): 2300–2700 об./мин.

Переведите рычаг селектора в положение «R» и повторите проверку на полностью заторможенном автомобиле, аналогично упомянутым выше пунктам.

При проверке на диапазоне «D» на полностью заторможенном автомобиле частота вращения коленчатого вала двигателя больше номинального значения

Превышение номинального значения частоты вращения коленчатого вала двигателя свидетельствует о проскальзывании задней муфты или обгонной муфты коробки передач. В этом случае проверьте давление в гидросистеме управления АКПП для определения причины проскальзывания.

При проверке на диапазоне «R» на полностью заторможенном автомобиле частота вращения коленчатого вала двигателя больше номинального значения

Превышение номинального значения частоты вращения коленчатого вала двигателя свидетельствует о проскальзывании передней муфты коробки передач или тормоза первой передачи и передачи заднего хода. В этом случае проверьте давление в гидросистеме управления АКПП для определения причины проскальзывания.

При проверке на диапазоне «N» на полностью заторможенном автомобиле частота вращения коленчатого вала двигателя меньше номинального значения

Если частота вращения коленчатого вала двигателя меньше номинального значения, то причиной этого является недостаточная (несоответствующая) выходная мощность двигателя или неисправность гидротрансформатора. Проверьте отсутствие пропусков вспышек в цилиндрах (пропуск зажигания), угол опережения зажигания, зазор в приводе клапанов и т.д. Если во всех перечисленных пунктах неисправностей не обнаружено, значит неисправен гидротрансформатор.

Гидротрансформатор АКПП признаки неисправности

Гидротрансформатор являет собой герметично заваренный узел, который по форме напоминает тор или бублик. С его помощью происходит процесс передачи вращательного элемента от двигателя до автоматической трансмиссии, используя при этом две турбины, вращающиеся в масле.

С развитием технологии и модернизации устройства трансформатор, размещенный на автоматической коробке передач, исполняет в автомобиле функцию сцепления. В процессе переключения передачи данная составляющая производит размыкание связи коробки с двигателем. Когда происходит переход с одной передачи на другую, гидротрансформатор выполняет часть работы крутящегося момента, что дает возможность обеспечить плавный и четкий переход с одной степени скорости на иную.

Принцип работы гидротрансформатора АКПП

Конструкция устройства включает в себя три одинаковых кольца с лопастями, которые находятся в одном корпусе и слаженно вращаются. Гидротрансформатор устанавливается на коленчатый вал, после чего соединяется с коробкой передач. В этом же корпусе находится специальная жидкость, подающаяся внутрь с помощью помпы, которая позволяет своевременно смазать и охладить движущиеся детали. Помпа контролирует внутренне давление, а при возникновении проблем с герметичностью корпуса происходит утечка жидкости, из-за чего и повреждаются вращающиеся элементы.

Новые трансформаторы с полным управлением компьютером на транспортных средствах с АКПП оборудованы разнотипными датчиками, которые контролируют давление и скорость работы движущихся внутри ядра валов. В случае возникновения проблем происходит автоматический процесс, который сразу же выдает информацию о наличии ошибки. Чаще всего поломки происходят на механическом уровне, что значительно усложняет процесс поиска поломки при выполнении диагностики. В подобных случаях необходимо снимать деталь и изучать ее визуально.

Приблизительно период эксплуатации гидротрансформатора АКПП идентичный автоматической коробке передач. Но, учитывая тот факт, что это механическая деталь, она может выйти из строя в любой момент. Поэтому следует знать признаки, которые указывают на необходимость немедленного обращения в автосервис.

Признаки неисправности гидротрансформатора АКПП

Главные симптомы, свидетельствующие о поломке гидротрансформатора АКПП:

1.Во время переключения передачи слышно незначительный механический звук, который исчезает с увеличением набранных оборотов. Этот звук характерный при проблемах с опорными подшипниками.

2.Срыв блокировки трансформатора. При скорости 60–90 км/час чувствуется небольшая вибрация, которая при увеличении проблем с устройством начинает возрастать. Подобная проблема может быть вызвана из-за рабочей жидкости, продукты износа которой засоряют масляной фильтр.

3.Проблемы, связанные с динамикой транспортного средства, происходят через поломку обгонной муфты.

4.Выход из строя автомобиля с невозможностью продлить движение происходит из-за повреждения шлица, расположенного на турбинном колесе.

5.Когда слышно шуршащий шум при заведенном двигателе, который может полностью исчезать во время движения – проблема находится в подшипнике, который расположен между реакторным колесом и крышкой устройства.

6.Возникновение громкого металлического стука при переходе с одной передачи на другую указывает на выпадение или деформацию лопаток.

7.Образование алюминиевой пудры на щупе коробки передач говорит о неисправной работе трансформатора и изнашивании торцевой шайбы.

Совет! Постоянно контролируйте состояние и уровень масла в коробке передач и гидротрансформаторе.

8.Если в районе коробки передач, когда автомобиль не пребывает в движении, появился запах напоминающий плавящуюся пластмассу, значит, устройство перегрелось и происходит плавление его полимерных составляющих.

9. Двигатель глохнет при смене режима работы коробки или переходе на другую передачу – работа управляющей автоматики нарушена и она блокирует гидротрансформатор.

Более точных признаков неисправности устройства, к сожалению, нет. Поэтому следует очень внимательно следить за своим автомобилем и обращать внимание на странные звуки в работе и возникающие странные запахи.

принцип работы, бублик в АКПП, схема

Гидротрансформатор АКПП (ГДТ) — элемент трансмиссии, расположенный между двигателем и механизмом переключения передач. Агрегат работает по закону гидромеханики, и является частью гидросистемы АКПП. Узел требует регулярного техобслуживания. Чтобы его починить, придется обращаться в сервис.

Устройство гидротрансформатора АКПП

Что такое гидротрансформатор в АКПП или «бублик», как его называют механики? ГДТ — это гидропривод, который связывает двигатель и автомат без жесткого соединения. Играет роль сцепления в аналогии с МКПП.

Гидроприводы бывают двух видов: гидромуфта и гидротрансформатор. Разница между ними заключается в возможности трансформатора преобразовывать крутящий момент. В то время как гидромуфта может только передавать. «Бублик» АКПП работает в обоих режимах с автоматическим переключением, поэтому его можно назвать гибридным агрегатом.

Для чего в АКПП нужен гидротрансформатор? Узел имеет несколько назначений:

• обеспечивает бесступенчатое переключение скоростей и плавное движение автомобиля;
• гасит вибрации и удары от работы двигателя и трансмиссии, продлевая их срок службы;
• позволяет работать двигателю на холостом ходу;
• способствует торможению двигателем;
• повышает проходимость автомобиля в тяжелых условиях, непрерывно передавая крутящий момент от двигателя к колесам.

Устройство гидротрансформатора АКПП основано на законах гидравлики. Механическая сила двигателя переходит в «бублик» и превращается в гидравлическую энергию за счет движения потока жидкости в полости ГДТ. Возникает давление и кинетическая энергия, которые заставляют вращаться вал трансмиссии. А от него крутящий момент переходит в планетарный механизм переключения передач.

В теории АКПП могла бы состоять только из гидротрансформатора. Но на больших скоростях его КПД сильно снижается. Передаточное отношение «бублика» ограничено. Он не может обеспечить движение задним ходом или достаточное количество передач. Поэтому в АКПП за гидротрансформатором устанавливают планетарный редуктор, который способен получить любое передаточное число в заданном диапазоне.

Одним из передовых разработчиков восьми скоростных коробок передач с гидротрансформатором является немецкая компания ZF. Высокотехнологичные трансмиссии этого производителя устанавливают в автомобилях Jeep, BMW, Volkswagen, Audi, Jaguar, Cadillac, Infinity.

Описание конструкции гидротрансформатора

Гидротрансформатор расположен в корпусе АКПП и соединен с масляным насосом через входной вал трансмиссии. С противоположной стороны «бублик» крепится к маховику двигателя через резьбовые бобышки.

Детали гидротрансформатора АКПП находятся в герметичном кожухе, где погружены в жидкость ATF. Из-за тороидальной формы корпуса гидротрансформатора его и прозвали «бубликом». Чтобы добраться до начинки, нужно аккуратно разрезать сварной шов по экватору кожуха.

В разрезе гидротрансформатор АКПП представляет собой набор лопастных колес и муфт, установленных на одной оси:

• насосное колесо;
• турбинное колесо;
• реакторное колесо;
• обгонная муфта;
• муфта блокировки.

Насосное колесо приварено к крышке корпуса, который соединяется с коленчатым валом двигателя. Турбинное колесо конструктивно похоже на насосное и установлено напротив с небольшим зазором. Турбина жестко связана с входным валом трансмиссии.

Между насосом и турбиной стоит реактор. Он зафиксирован на муфте свободного хода, которая крепится на втулке входного вала. Муфта блокировки находится за турбиной.

На кинематической схеме изображено, как расположены основные части гидротрансформатора, и показана траектория движения потока жидкости. Конструктивно гидротрансформатор АКПП представляет собой устройство прямого хода, когда лопастные колеса заставляют жидкость циркулировать в таком порядке: насос — турбина — реактор — насос.

Гидротрансформаторы с обгонной муфтой называют комплексными.

Составные части гидротрансформатора

Основу насосного и турбинного колес гидротрансформатора составляет чаша, отлитая из легкого сплава. На внутренней и наружной поверхности чаши вырезаны пазы, между которыми расположены лопатки. Лопатки изготовлены штамповкой и соединены между собой торическим диском с помощью подгибных усиков. Дополнительно лопатки на чаше застопорены кольцом.

Кривизна чаши и сложная форма лопаток рассчитаны под требование увеличить эффективность циркуляции жидкости. Таким образом, конструкция колес обеспечивает необходимую скорость и направление движения масла.

Турбинное колесо опирается на вал посредством ступицы и подшипников скольжения или качения. Подшипник воспринимает радиальные и осевые нагрузки.

Ступица насоса обычно используется для привода масляного насоса, расположенного за гидротрансформатором. Привод срабатывает при заходе торцевых шлицев ступицы в соответствующие пазы ведущей шестерни насоса.

Реактор представляет собой 2 металлических кольца разных диаметров. Между кольцами приварены лопасти под заданным углом наклона. Окно лопатки реактора со стороны турбины шире, чем со стороны насоса. Это решение позволяет создавать необходимое давление жидкости.

Все рабочие механизмы размещенные в корпусе бублика

Реактор установлен на муфте свободного хода роликового типа. Муфта состоит из внешней и внутренней обоймы, между которыми находятся ролики и стопорные элементы. Внутренняя обойма зафиксирована на валу, а внешняя соединена с реактором. Когда ролики свободно перекатываются — обоймы вращаются независимо. При стопорении роликов пружинами обоймы сцепляются и могут двигаться только в направлении вала. Обгонная муфта обладает высокой нагрузочной способностью и износостойкостью

Для увеличения КПД и экономичности «бублика» в АКПП в конструкцию введена муфта блокировки. В ее состав входят: корпус, поршень с фрикционным диском и ступица. Корпус выполнен в виде диска с пазами, в которых установлены пружины. Они выполняют роль демпфера крутильных колебаний. Поршень представляет собой круглую металлическую плиту с приклеенным фрикционным диском со стороны корпуса ГДТ.

В автоматах с 6 ступенями муфта блокировки гидротрансформатора может работать в трех состояниях: разомкнутом, с проскальзыванием и замкнутом. Режим зависит от включенной передачи, нагрузки двигателя и скорости автомобиля. Обычно при разгоне блокировка сначала работает с регулируемым проскальзыванием, а потом замыкается.

Принцип работы гидротрансформатора

Принцип работы гидротрансформатора АКПП основан на преобразовании и передаче крутящего момента от двигателя к трансмиссии через работу жидкости. Производитель подбирает ATF по вязкости, допуску на нагрузку двигателя, количеству присадок. Поэтому от рабочих свойств масла зависит качество работы «бублика» и всей АКПП.

С запуском двигателя начинает работать насосное колесо и масляный насос. В гидротрансформатор попадает масло АКПП. Под действием центробежной силы жидкость от насосного колеса захватывается из центральной оси и нагнетается лопастями к верхнему краю по часовой стрелке. Оттуда масло перебрасывается на верхние лопатки турбинного колеса. Давление «толкает» их, заставляя турбину вращаться.

Под действием центростремительной силы ATF от верхней границы турбины переходит к центру, усиливая вращение. Происходит трансформация крутящего момента. Чем выше частота оборотов коленчатого вала, тем сильнее раскручивается турбина.

Жидкость от лопаток турбины движется против часовой стрелки и возвращается к насосному колесу. При этом, давление масла противодействует движению насоса, затормаживая его. Прекращается усиление крутящего момента. С этого момента АКПП работает без гидротрансформатора: он перешел в режим гидромуфты.

Для предотвращения торможения между колесами установлен реактор. Его задача — перенаправить поток жидкости от турбины в направление движения насосного колеса. Кинетическая энергия масла турбины расходуется на увеличение частоты вращения насоса. Таким образом, реактор помогает двигателю вращать насос или гидротрансформатор в целом, усиливая крутящий момент.

Режимы работы

Изменение гидродинамической передачи в гидротрансформаторе обеспечивается установкой реактора на обгонную муфту. Это позволяет «бублику» автоматически переключаться в режим гидромуфта и гидротрансформатор.

В задачи обгонной муфты входит:

• удерживать реакторное колесо в неподвижном состоянии — режим муфты;
• приводить во вращение;
• обеспечивать свободное вращение — режим трансформатора.

Реактор свободно вращается, пока разница между скоростями насосного и турбинного колес не достигает предела. Тогда обоймы муфты стопорятся. Реактор блокируется.

Через лопасти реактора со стороны турбины проходит масла больше, чем выходит к насосу. Скорости колес выравниваются. Объем входного потока жидкости на реакторе совпадает с выходным, и муфта освобождает ректор. Так гидротрансформатор снова превращается в гидромуфту.

Проскальзывание гидротрансформатора

При большой разнице частот вращения насосного и турбинного колес происходит их пробуксовка. В ГДТ АКПП этот эффект называется проскальзыванием. Жидкость ускоряется и быстро нагревается.

20% гидравлической энергии переходит в тепловую. Излишки тепла выбрасываются в радиатор охлаждения, т.е. деньги за топливо буквально вылетают на воздух.

Чтобы повысить экономичность «бублика» в АКПП, инженеры установили муфту блокировки. Она устраняет проскальзывание ГДТ и обеспечивает режимы работы:

• полное включение;
• регулируемое по пробуксовке включение;
• полное выключение.

КПД гидротрансформатора при включении блокировки достигает 90%. Чтобы увеличить показатель до 97%, для управления муфтой в схему включили клапан с электронным управлением. В некоторых моделях АКПП блокировка включается уже на 2 передаче.

Блокировка гидротрансформатора АКПП

Муфта является гидроуправляемой и работает по сигналу золотниковых клапанов, которые приводятся в действие давлением жидкости. Трансмиссионное масло поступает в полость между кожухом «бублика» и поршневой плитой, а затем в полость турбины. Фрикционный диск не касается крышки ГДТ. Крышка работает со свободным скольжением. Когда давление в полостях равны, муфта отключена.

По сигналу из гидроблока клапан переключает контур движения масла. Давление жидкости передается к поршню со стороны турбины. В камере между поршнем и крышкой «бублика» стравливается давление. Жидкость сливается через канал. Давление со стороны турбины заставляет поршень сместиться в сторону кожуха. Муфта плавно включается.

Поршневая плита вибрирует относительно ступицы, пружины на крышке блокировочной муфты деформируются. Пружинный демпфер поглощает колебания, передавая их на вал гидротрансформатора. Трение между фрикционом и кожухом растет. В результате гидротрансформатор АКПП блокируется. Между валом двигателя и турбиной установлена жесткая связь.

Режим блокировки обеспечивает спортивные характеристики автомобиля с плавным переключением скоростей в АКПП. За динамичность, комфорт и экономичность приходится платить снижением надежности и срока службы ГДТ.

При жесткой сцепке двигатель и коробка подвержены ударным нагрузкам, поскольку жидкость «бублика» не гасит удары и вибрации. Из-за высоких скоростей быстро истирается фрикцион, загрязняя масло абразивом. В результате ресурс АКПП снижается.

Управление ГДТ

Современные гидротрансформаторы АКПП находятся под управлением электронного модуля (ТСМ). Он собирает и анализирует информацию с датчиков давления, скорости вращения вала трансмиссии и других. Затем формирует импульсы, которые передаются на соленоиды в гидроблоке. Оттуда запускается алгоритм управления датчиками и клапанами.

Про масло АКПП

Рабочее тело гидротрансформатора сильно нагревается. Для охлаждения масло покидает полость «бублика» и проходит в сливной клапан. Оттуда жидкость под давлением попадает в распределительный клапан. Если датчики регистрируют повышение температуры, масло отправляется в радиатор АКПП. Охлажденная жидкость переходит в масляный насос через регулятор давления.

Эффективность ГДТ

Работу гидротрансформатора в АКПП оценивают по:

• передаточному отношению угловых скоростей его колес;
• коэффициенту трансформации, который показывает степень увеличения крутящего момента;
• коэффициенту полезного действия, определяющему энергетические свойства и экономичность;
• коэффициенту прозрачности.

Трансформация К_т зависит от диаметра «бублика», плотности масла АКПП и крутящих моментов на колесах. Максимальное значение К_т=2,5—3,0 достигается, когда турбина неподвижна. Чем выше передаточное отношение, тем ниже коэффициент трансформации. В режиме гидромуфты крутящие моменты на валах колес равны, поэтому трансформации не происходит К_т=1.

КПД гидротрансформатора зависит от соотношения мощностей, подаваемых к турбине и насосу. Показатель может достигать 97% в режиме гидромуфты, когда передаточное отношение оптимально — 0,7—0,8. В среднем КПД составляет 70—80%.

Коэффициент прозрачности П определяет, насколько ГДТ нагружает двигатель в момент изменения режима работы турбины. Для определения прозрачности нужно соотнести моменты насосного колеса при остановленной турбине и при трансформации К_т=1.

При П=1 гидротрансформатор непрозрачен. Крутящий момент турбины не влияет на работу двигателя, который находится в постоянном нагрузочном режиме. У прозрачного ГДТ П>1. Изменение нагрузки на турбинном колесе отражается на мощности двигателя. Прозрачность позволяет использовать тяговые характеристики мотора для улучшения динамики автомобиля.

Признаки неисправности

О проблемах в гидротрансформаторе сигнализирует быстрое потемнение масла после замены. Автомобиль может расходовать больше топлива и дергаться при спокойном движении. Другие признаки можно распознать по ощущениям, слуху и запаху.

Симптом	Причина
Громкий металлический стук, скрежет при переключении передач	Разрушились лопасти колес
Легкий металлический звук, шуршание при переключении передач	Вышли из строя опорные подшипники
Вибрации, толчки при переключении скоростей, движение «по терке»	Проскальзывание гидротрансформатора из-за износа фрикционного слоя на муфте блокировки
Вибрация на скорости 50 — 70 км/ч	Неравномерное истирание фрикциона, загрязнение жидкости, забитый масляный фильтр
Ухудшилась динамика автомобиля	Неисправна обгонная муфта
При проверке уровня масла обнаружены частицы металла	Возможно повреждение муфты свободного хода, износ деталей
Двигатель заглох при смене передач	Работа гидротрансформатора блокируется системой управления
Запах расплавленной пластмассы	Перегрев гидротрансформатора. Плавление пластиковых элементов.

Обнаружение симптомов не всегда указывает на проблему в гидротрансформаторе, поскольку причина может скрываться и в других частях коробки. Диагностика гидротрансформатора поможет определить причину и характер поломки в АКПП.

Мастер автосервиса проводит проверку по такому алгоритму:

1. Собирает информацию о побеге автомобиля, сроках замены ATF, проведенных капремонтах, симптомах.
2. Снимает коды неисправности с бортового компьютера.
3. Осматривает АКПП.
4. Ставит диагноз или проводит дополнительные тесты: меняет масло, измеряет давление, прозванивает электрические цепи.

Предварительный диагноз можно поставить и самостоятельно. Для этого нужно изучить мануалы, устройство и особенности своей АКПП.

Что в гидротрансформаторах ломается чаще всего

Муфта блокировки

Неисправности в гидротрансформаторе чаще всего возникают из-за проскальзывания или трения муфты блокировки. Фрикционный диск истирается, отслойки материала и клей попадают в масло. В результате жидкость АКПП загрязняется и перегревается. Повышается износ втулок и подшипников.

Неоднородное истирание фрикциона в ГДТ АКПП становится причиной появления вибраций при блокировке муфты. Сальники, подшипники, втулки бьются, что ведет к ускорению износа «бублика». Страдает и масляный насос, что ведет к масляному голоданию всей коробки.

Уплотнители

Другим «слабым местом» гидротрансформатора являются сальники и уплотнители. Детали изготавливают из тефлона или пластика. Они способны пройти 200 000 км. Но из-за агрессивного вождения или неудачной конструкции АКПП, уплотнители начинают протекать, быстрее стареют. Когда сальники истончаются, от них отрываются крупные фрагменты, которые засоряют масло.

Обгонная муфта

В редких случаях бывает неисправна обгонная муфта. Ролики изнашиваются, начинают проскальзывать или заклинивать. В результате муфта не может блокировать реактор. ГДТ не перейдет в режим гидромуфты. Из-за чрезмерной нагрузки обойму муфты может провернуть, а металлические продукты износа попадут в масло.

Как влияет на АКПП

«Заболевания» гидротрансформатора отражаются на других узлах КПП, выводят их из строя. «Бублик» — главный «загрязнитель» и «нагреватель» АКПП. Масло разносит по коробке фрикционную и металлическую грязь. Забивает шлаками каналы гидроблока, соленоиды, клапаны, датчики. В результате переключение передач происходит с задержкой, растет расход топлива, истираются детали автомата. Поэтому при появлении посторонних звуков, вибраций в автоматической коробке, нужно сразу проверять состояние гидротрансформатора в АКПП. Это поможет его спасти с минимальными расходами.

Ремонт ГДТ

В ремонт гидротрансформатора АКПП в сервисном центре входит:

• съем и разбор автомата;
• слив жидкости из гидротрансформатора;
• разрез сварочного шва на токарном станке;
• мытье и очистка составных деталей от стружки и масляных пятен;
• проведение внешнего осмотра;
• замена фрикционного диска, уплотнителей, даже если они в целом состоянии;
• замена подшипников, обгонной муфты, ступицы при необходимости;
• сборка, сварка корпуса;
• проверка биения, давления, герметичности;
• установка ГДТ в АКПП;
• балансировка в сборе.

От качества и точности выполненных работ зависит дальнейший срок службы гидротрансформатора. Для ремонта нужны специализированные инструменты, станки, стенды, знания особенностей конкретной АКПП. В случае неполадок нужно обращаться в узконаправленный сервис, который «набил руку» на ремонте определенной модели.

Агрегат не всегда можно починить. Для особо редких экземпляров сложно найти замену. В этому случае принимают решение о восстановлении деталей ГДТ.

Средняя цена за ремонт «бублика» АКПП составляет 5000 р. Замена — от 50 000 р. Цены зависят от модели агрегата и сложности поломки.

Рекомендации по обслуживанию и эксплуатации ГДТ

Применение «бублика» в трансмиссии упрощает и облегчает управление автомобилем даже в тяжелых условиях. Однако, АКПП с гидротрансформатором при сравнении с МКПП проигрывает по параметрам:

• низкий КПД без применения блокировки;
• расход топлива на 10% выше;
• малый диапазон изменения крутящего момента «бублика» и необходимость установки планетарного редуктора;
• сложность конструкции и обслуживания;
• высокая стоимость.

Чтобы стать постоянным клиентом мастерской по ремонту гидротрансформатора АКПП, нужно соблюдать два правила:

• как можно чаще вжимать педали газа и тормоза в пол, чтобы быстрее истереть фрикцион муфты блокировки в абразивную пудру, загрязнить масло и ускорить износ автомата;
• никогда не менять жидкость, особенно, если она черная, горячая, а уровень выше или ниже нормы.

Если серьезно, то ГДТ выходит из строя медленно и незаметно для водителя. Явный сигнал неисправности — течь масла в месте соединения гидротрансформатора и двигателя. Другие признаки неполадки могут проявляться уже на стадии распространения «заболевания» по все АКПП. Поэтому, если автомобиль ведет себя странно: медленно разгоняется, увеличил расход топлива, при движении появляется вибрация — нужно отправить машину на проверку.

Перед самостоятельным осмотром коробки нужно изучить устройство и особенности конкретной модели АКПП. Чтобы добраться до гидротрансформатора, придется снимать всю коробку. Без распила и разборки отремонтировать «бублик» не получится. Промывка гидротрансформатора растворителями может повредить колесам и «разъесть» сальники.

После ремонта и сборки АКПП необходима балансировка гидротрансформатора. Не все сервисы проводят эту операцию, поскольку она трудоемка и проблематична. ГДТ работает на высоких оборотах — дисбаланс или нарушение соосности валов выведут из строя не только «бублик», но и всю АКПП.

Срок службы современного гидротрансформатора АКПП составляет 150 — 200 000 км. Ресурс сократится до 100 000, если менять масло. Фрикционы истираются к 120 — 150 000 км и тоже требуют замены. После 200 000 км «бублику» с регулируемым проскальзыванием прописан плановый капремонт.
