Июн 22 2018

Содержание

Схема предохранителей нива 2121

Таблица и рисунок взяты из мануала.

Плафоны. Звуковые сигналы. Штепсельная розетка. Прикуриватель. Лампы стоп-сигнала.

Стеклоочиститель и реле стеклоочистителя. Электродвигатель отопителя. Электродвигатель омывателя ветрового стекла. Реле очистителей и омывателя фар (при ненажатой кнопке выключателя очистителей и омывателя фар). Электродвигатели очистителей фар при всех положениях щетки, кроме исходного.

Левая фара (дальний свет) и контрольная лампа включения дальнего света.

Правая фара (дальний свет).

Левая фара (ближний свет).

Правая фара (ближний свет).

Левый передний фонарь (габаритный свет). Контрольная лампа включения габаритного света. Правый задний фонарь (габаритный свет). Правый фонарь освещения номерного знака.

Правый передний фонарь (габаритный свет). Левый фонарь освещения номерного знака. Лампа освещения прикуривателя. Левый задний фонарь (габаритный свет). Лампы освещения приборов.

Контрольная лампа и указатель давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Контрольная лампа включения стояночного тормоза. Контрольная лампа уровня тормозной жидкости. Указатели поворота и соответствующая контрольная лампа. Контрольная лампа управления воздушной заслонкой карбюратора. Контрольная лампа заряда аккумуляторной батареи. Запорный клапан карбюратора. Тахометр. Задние фонари (свет заднего хода). Контрольная лампа блокировки дифференциала.

Регулятор напряжения. Обмотка возбуждения генератора.

Реле очистителя и омывателя фар (при нажатой кнопке выключателя очистителя и омывателя фар). Электродвигатель омывателя фар. Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения.

Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации.

Автовладельцы хорошо знают, что блок предохранителей ВАЗ 21214, 21213 (Нивы) — это важнейшая деталь, требующая детального изучения. Знание электрической схемы позволяет избежать многих проблем и провести своевременную диагностику поломок. Поскольку семейство существует не одно десятилетие, оно успело пережить ряд радикальных изменений — переход с карбюраторных на инжекторные двигатели, например. Это не повлекло за собой радикального изменения расположения и наполнения монтажных блоков, которых два в салоне и один под капотом.

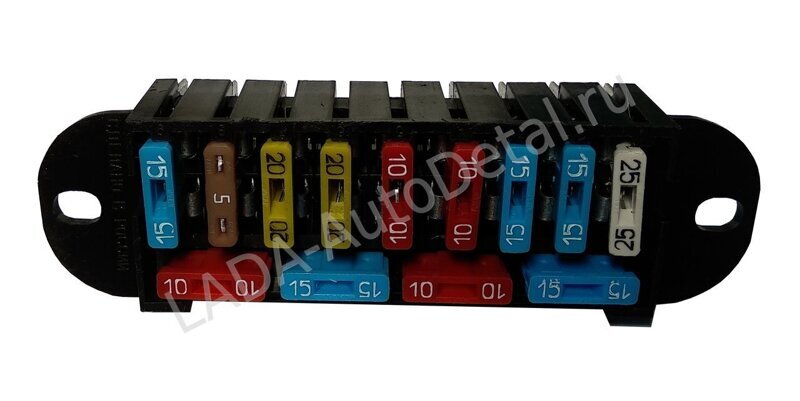

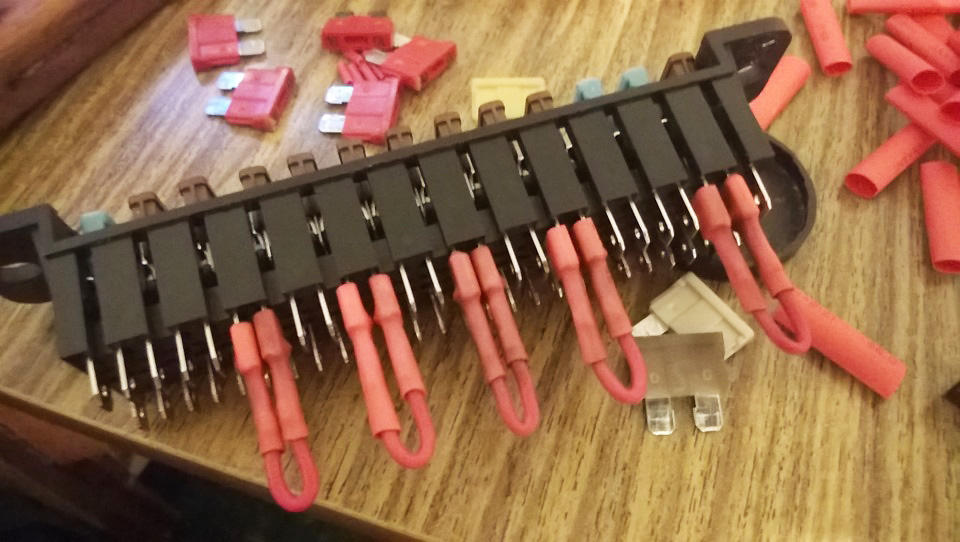

Блок предохранителей ВАЗ Нива старого и нового образца

В общих чертах разница между двумя блоками выглядит так:

Новый дополнительный блок

Старый дополнительный блок

Сила тока (ампер)

За что отвечает

Сила тока (ампер)

За что отвечает

Лампы поворотников, реле-прерыватель поворотников и аварийки

Реле дневных фар, Лампы дневных фар

Задние противотуманные огни, их реле

Противотуманные фары и их реле

Схема предохранителей ВАЗ Нива на инжектор

Нива с инжекторной подачей топлива на сегодняшний день практически полностью вытеснила карбюраторные модели семейства. С переходом к новой системе впрыскивания, производитель постарался максимально снизить неудобства для автовладельца и радикально не менять расположение монтажных блоков, а также наполнение их защитными элементами. Традиционно их два в салоне. Ещё один, в кузове, ответственен за управление мотором.

Блок предохранителей ВАЗ 21214 Нива с описанием

Оба блока соединены между собой. Общее число предохранителей в верхнем из них равно десяти, в то время как внизу их поместили шесть с учетом резервных.

Сила тока (ампер)

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателейповорота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левый дальний свет, контрольная лампа включения дальнего света

Правый дальний свет

Левый ближний свет

Правый ближний свет

Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света

Лампы габаритного света в правом переднем и правом
заднем фонарях, лампы подсветки комбинации приборов,
прикуривателя, выключателей, блока управления отоплением
и вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель
(в режиме аварийной сигнализации), контакты реле обогрева

стекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампы
сигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

В нижнем дополнительном монтажном блоке ВАЗ Нива можно найти такие элементы электрозащиты:

Сила тока (ампер)

За что отвечает

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации
(в режиме аварийной сигнализации)

Реле дневных ходовых огней, лампы дневных ходовых огней

Лампы и реле заднего противотуманного огня

Сила тока (ампер)

Контакты реле правого электровентилятора

Контакты реле левого электровентилятора

Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания

Элементы обогрева управляющего и диагностического датчиков кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Схема предохранителей ВАЗ 21213 Нива

Заметной разницы в схемах с инжектором по сравнению с ВАЗ 21214 не наблюдается.

Схема предохранителей ВАЗ 2131 Нива

Как и ВАЗ 21214, модель 2131 оснащена двумя монтажными блоками для предохранителей, отвечающих за большинство электроцепей. Один дополнительный блок также оснащен элементами, призванными защитить цепи системы управления мотором.

Схема предохранителей карбюраторной ВАЗ Нивы

Единственное отличие между монтажными блоками Нивами с инжекторной и карбюраторной системами связано с блоком. Он находится под капотом автомобиля в специально выделенном для этого отсеке. Его схема выглядит так:

Расположение предохранителей Нивы 21213

Эта схема актуальна для всех моделей семейства, выпускавшихся с 1997 г. по 1999 г.

Блоки предохранителей (2 шт.) электрооборудования автомобиля Нива 21213 с карбюраторным двигателем установлены слева от рулевой колонки, под передней панелью.

№1 (16А)

Электродвигатель вентилятора отопителя

Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток кроме исходного

Реле (обмотка) включения обогрева заднего стекла

Электродвигатель омывателя ветрового стекла

Реле и электродвигатель очистителя ветрового стекла

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателей поворота)

Контрольная лампа указателей поворота

Задние фонари (лампы света заднего хода)

Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда АКБ

Контрольная лампа блокировки дифференциала

Реле-прерыватель и контрольная лампа стояночной тормозной системы

Контрольная лампа недостаточного уровня тормозной жидкости

Контрольная лампа давления моторного масла

Указатель температуры охлаждающей жидкости

Указатель уровня топлива с контрольной лампой резерва

Левая фара (дальний свет)

Контрольная лампа дальнего света фар

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Левый передний фонарь (габаритный свет)

Правый задний фонарь (габаритный свет)

Фонари освещения номерного знака

Контрольная лампа габаритного света

Правый передний фонарь (габаритный свет)

Левый задний фонарь (габаритный свет)

Лампы освещения комбинации приборов

Табло подсветки рычагов управления отопителем

Лампы освещения прикуривателя

Лампы подсветки выключателей

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации

Элемент обогрева заднего стекла и реле (контакты) его включения

Штепсельная розетка для переносной лампы

Плафоны освещения салона

Задние фонари (лампы стоп-сигнала)

№11 (8А), №12 (8А), №14 (16А), №16 (8А)

Задние фонари (противотуманный свет)

Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения

Реле (контакты) очистителей фар

Электродвигатель омывателей фар

Реле Нива 21213

Три реле электрооборудования Нива 21213 установлены под панелью приборов, справа от рулевой колонки. Это реле типа 113.3747-10. Они управляют включением ближнего света фар, дальнего света фар и обогревом заднего стекла (двери задка).

Два под блоком предохранителей — реле зажигания и реле стартера. Там же может находиться реле включения очистителей и омывателей фар (если таковые имеются).

Примечания и дополнения

— Не защищены предохранителями электрические цепи заряда аккумуляторной батареи, цепи системы зажигания, системы пуска двигателя (стартер).

— Электродвигатели моторедукторов очистителя ветрового стекла, очистителя заднего стекла, очистители фар (если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

— На автомобилях Нива до 1996 г.в. на предохранителе №2 дополнительно «висел» вольтметр.

Внедорожник Нива известен под названиями ВАЗ-2121 (ваз 21213, ваз 21214) а с 2006 года как Лада 4×4. Выпускается с 1977 года по настоящее время с различными модификациях кузова, преимущественно 3-х и 5-ти дверные универсалы с бензиновыми двигателями (карбюратор, инжектор).

В нашей публикации вы найдете описание блоков предохранителей и реле Нива 2121 с местами их расположения, фото примерами исполнения и схемами блоков. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания электросхему Нива.

—>

В связи с большим периодом выпуска и огромным разнообразием исполнения нету одного общего описания блока предохранителей и реле для Нива 2121. В вашем автомобиле, назначение предохранителей может отличаться от представленного.

Все основные блоки предохранителей и реле находятся в салоне, под панелью приборов со стороны водителя.

—>

Общее расположение блоков

Схема

—>

Описание

p, blockquote 7,0,1,0,0 —>

Блок предохранителей системы управления двигателем
Реле стеклоочистителя ветрового стекла
Основной блок предохранителей
Блок реле системы управления двигателем
Дополнительный блок реле (над педалью газа, и не показан на схеме)

Блок предохранителей системы управления двигателем

Схема

—>

Обозначение

—>

1	15А 1* Датчики ЭСУД Реле стартера Клапан продувки адсорбера
1	7,5А 2* Контроллер
1	3: Реле электро бензонасоса (контакты) Электро бензонасос
1	30А 4,5* Вентилятор охлаждения
2	15А 1* Форсунки Катушки зажигания Контроллер ЭСУД Реле электро вентилятора правого Реле электро вентилятора левого
2	15А 2* Реле электро бензонасоса (контакты) Электро бензонасос
2	30А 3* Резерв
2	30А 4,5* Вентилятор охлаждения
3,4	30А 1* Электро вентиляторы (правый, левый) Реле электро вентилятора правого Реле электро вентилятора левого
3	15А 2* Главное реле
3	15А 3* Контроллер
3	15А 4* Катушка зажигания, питание управления реле вентиляторов, контроллер, форсунки
3	15А 5* Реле зажигания
4	15А 3* Главное реле Реле электро вентиляторов (обмотка) Реле электро бензонасоса (обмотка) Датчик скорости автомобиля Электромагнитный клапан адсорбера Датчик кислорода Датчик массового расхода воздуха Контроллер
4,5	30А 2* Реле электро вентиляторов (обмотка) (правый, левый) Электродвигатель электро вентиляторов (правый, левый)
4	15А 4* Датчик массового расхода воздуха, датчик фаз, подогрев датчика кислорода (двух), клапан продувки адсорбера, ДС
4	15А 5* Электро бензонасос
5	15А 1* Электро бензонасос Реле электро бензонасоса

1* — 2014-2016 г, 2* — 2010-2012 г, 3* — 2007-2008 г, 4* — Автомобили с контроллерами Bosch ME17. 9.7/M74, 5* — Автомобили с контроллерами 7.9.7+.

—>

Главный блок предохранителей

Схема

—>

Назначение

—>

1	16А Электродвигатель вентилятора отопителя Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щетки, кроме исходного Реле (обмотка) включения обогрева заднего стекла Электродвигатели очистителя и омывателя заднего стекла Электродвигатель омывателя ветрового стекла
1*	16А Плафоны Звуковые сигналы Штепсельная розетка Прикуриватель Лампы стоп-сигнала
2	8А Реле и электродвигатель очистителя ветрового стекла Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа включения блокировки дифференциала в раздаточной коробке Контрольная лампа включения стояночного тормоза Контрольная лампа аварийного состояния рабочей тормозной системы Контрольная лампа недостаточного давления масла Указатель температуры жидкости в системе охлаждения двигателя Указатель уровня топлива с контрольной лампой резерва топлива Контрольная лампа заряда аккумуляторной батареи Контрольная лампа прикрытия воздушной заслонки карбюратора Тахометр Электродвигатель отопителя Реле очистителей и омывателя фар (при не нажатой кнопке выключателя очистителей и омывателя фар) Электродвигатели очистителей фар при всех положениях щетки, кроме исходного*
3	8А Левая фара (лампа дальнего света) Контрольная лампа включения дальнего света фар
4	8А Правая фара (лампа дальнего света)
5	8А Левая фара (лампа ближнего света)
6	8А Правая фара (лампа ближнего света)
7	8А Левый передний фонарь (габаритный свет) Правый задний фонарь (габаритный свет) Фонари освещения номерного знака Контрольная лампа включения габаритных огней
8	8А Правый передний фонарь (габаритный свет) Левый задний фонарь (габаритный свет) Лампа освещения приборов Табло подсветки рычагов управления отопителем Лампа освещения прикуривателя Лампы подсветки выключателей и переключателей
9	16А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации Элемент обогрева заднего стекла и реле (контакты) его включения
9*	8А Контрольная лампа и указатель давления масла Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Контрольная лампа включения стояночного тормоза Контрольная лампа уровня тормозной жидкости Указатели поворота и соответствующая контрольная лампа Контрольная лампа управления воздушной заслонкой карбюратора Контрольная лампа заряда аккумуляторной батареи Запорный клапан карбюратора Тахометр Задние фонари (свет заднего хода) Контрольная лампа блокировки дифференциала Реле-прерыватель указателей поворота Обогрев заднего стекла (цепь управления)
10	16А Звуковой сигнал Патрон подключения переносной лампы Плафоны освещения салона Задние фонари (лампы стоп-сигнала)
10*	8А Регулятор напряжения Обмотка возбуждения генератора
11	8А Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Задний противотуманный фонарь
12	8А Реле дневных ходовых огней, лампы дневных ходовых огней
12*	8А Реле очистителя и омывателя фар (при нажатой кнопке выключателя очистителя и омывателя фар) Электродвигатель омывателя фар Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения
13	8А Задние фонари (лампы противотуманного света) Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения Реле (контакты) очистителей фар Электродвигатель омывателя фар
14	16А Прикуриватель
15	16А Резервный Обогрев заднего стекла (силовая цепь)
16*	8А Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации Очиститель и омыватель заднего стекла

За работу прикуривателя отвечает предохранитель номер 14 либо номер 1 на 16А, в зависимости от года выпуска.

Блок реле управления двигателем

Он расположен под главным блоком предохранителей и состоит и 5 реле и 1 предохранителя.

—>

Схема

—>

Электро схема блока

—>

Расшифровка

—>

Реле зажигания
Главное реле
Реле правого вентилятора охлаждения
Реле левого вентилятора охлаждения
Реле бензонасоса
Предохранитель топливного насоса F5 на 15A

Единственное отличие между Нивами с инжекторной и карбюраторной системами связано с тем, что блок реле управления двигателем может находится под капотом автомобиля в специально выделенном для этого отсеке.

Дополнительный блок реле

Данный блок находится над педалью газа.

—>

Схема

—>

Описание

—>

Реле задних противотуманных фонарей
Реле подогрева заднего стекла
Реле ближнего света фар
Реле дальнего света фар

Чуть выше, над блоком, может быть установлено реле — прерыватель указателей поворота и аварийной сигнализации.

—>

Отдельные предохранители и реле могут быть установлены под капотом: на автомобилях с АБС в левой части моторного отсека около гидроагрегата АБС дополнительно устанавливается колодка с предохранителями, которые защищают элементы анти блокировочной системы тормозов и реле стартера не далеко от самого стартера.

Элеткросхема Нива 2121

Больше информации про электро оборудование Нива 2121 можете получить изучив данную схему и обозначение к ней.

—> p, blockquote 30,0,0,0,1 —>

А если остались вопросы, задавайте их в комментарии.

Блок предохранителей ваз 21214 нива инжектор схема « NewNiva.ru

Расположение блоков предохранителей и реле Lada 4×4

Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:
1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.
Четвертый блок реле находится над педалью газа.

В любом автомобиле есть блок предохранителей, отвечающий за работу тех или иных компонентов транспортного средства. При выходе определенных предохранителей из строя, работа некоторых элементов становится невозможной, но если ломается сам блок, то транспортное средство просто не сможет продолжать движение. Сегодня мы расскажем вам, какую роль играют предохранители ВАЗ 21214 Нива инжектор, как выглядит схема, где расположен блок и как его заменить.

Автомобиль ВАЗ 21214 Нива инжектор

Блок предохранителей (далее – БП), в отличие от традиционных моделей отечественного автопрома, расположен в салоне транспортного средства. В частности, он находится с водительской стороны под рулем.

Если в автомобиле перестает работать какой-либо электрический элемент схемы (лампы, свет в салоне, печка, стеклоподъемники), то автовладельцы в первую очередь проверяют элементы БП.

Как правило, проблема устраняется заменой предохранителя.

Как же выглядит непосредственно схема БП? Этот вопрос может быть интересным для владельцев Нив. Ниже рассмотрим электросхему блока с описанием всех компонентов, отвечающих за работу тех или иных устройств в авто.

Электросхема БП для Нивы

В соответствии со схемой рассмотрим значение элементов БП. Данная электросхема является универсальной для всех автомобилей Нива.

Номер предохранителя	Предназначение
1	Данный компонент блока обеспечивает работоспособность следующих элементов: вентилятора отопителя; за функционирование фар и мотора дворников их очистки; за обогрев заднего стекла; за работу дворников и омывателя стекол.
2	Этот предохранитель схемы обеспечивает: функционирование ламп реверсивного хода; включение ламп поворотников; включение моторчика дворников лобового стекла; функционирование лампочек заслонки карбюратора, давления моторной жидкости, ручного тормоза, уровня тормозной жидкости; функционирование датчика температуры двигателя; работоспособность датчика уровня бензина в баке.
3,4	Эти элементы обеспечивают работоспособность дальнего света фар.
5,6	Данные элементы обеспечивают работу ламп ближнего света.
7	Отвечает за функционирование ламп подсветки панели приборов, номерного знака, а также габаритных огней.
8	Также отвечает за работоспособность габаритных огней, лампы света в салоне и за работу прикуривателя.
9	Отвечает за функционирование ламп включения поворотов, за работу «аварийки».
10	Предохранитель электросхемы отвечает за рулевой гудок, штепсельную розетку, а также включение стоп-огней.
12	Отвечает за включение задних противотуманных фар, а также за функционирование моторчика их очистителя.
16	Обеспечивает работоспособность прикуривателя.

Также следует отметить, что в автомобилях ВАЗ 21214 инжектор находится еще один БП с компонентами системы впрыска. Он расположен отдельно от основного БП с левой стороны под рулем.

Место расположения дополнительного БП

Номер	Предназначение
1	Этот элемент обеспечивает бесперебойную работу вентиляторов охлаждения.
2	Обеспечивает бесперебойное функционирование электрического бензонасоса.
3	Обеспечивает работоспособность блока управления
4	Обеспечивает функционирование главного реле системы впрыска.

В случае с первым описанным БП, если элементы устройства начнут выходить из строя, это никак не грозит работоспособности авто, разумеется, за исключением поломок некоторых компонентов. Однако в случае со вторым БП, если хотя бы один компонент замкнет и не будет работать, завести двигатель ВАЗ 21214 инжектор не получится.

Загрузка …

Блок предохранителей (далее — БП), в отличие от традиционных моделей отечественного автопрома, расположен в салоне транспортного средства. В частности, он находится с водительской стороны под рулем.

Как правило, проблема устраняется заменой предохранителя.

Как же выглядит непосредственно схема БП? Этот вопрос может быть интересным для владельцев Нив. Ниже рассмотрим электросхему блока с описанием всех компонентов, отвечающих за работу тех или иных устройств в авто.

У каждого автомобиля имеется электрическая цепь, питающая все электрические устройства в нем. Автомобиль Нива Шевроле не исключение, в ней полно электроники.

Время от времени данная электроника дает сбои, которые необходимо устранять. Первым на что при таких сбоях следует обращать внимание — это блок предохранителей, а также реле.

В данной статье будет рассмотрен блок предохранителей Нива Шевроле с описанием.

Если выходит из строя, то или иное устройство в авто, то в первую очередь стоит обратить в внимание на блок защитных предохранителей, так как именно они защищают все устройства от таких факторов как повышенный ток, короткие замыкания. Поэтому нужно знать где они находятся.

Расположение блоков предохранителей и реле Нива 4х4

Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.
Четвертый блок реле находится над педалью газа.

Основной и дополнительный блоки предохранителей

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

F1 (16А)	Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
F2 (8А)	Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3 (8А)	Левая фара (дальний свет), контрольная лампа включения дальнего света
F4 (8А)	Правая фара (дальний свет)
F5 (8А)	Левая фара (ближний свет)
F6 (8А)	Правая фара (ближний свет)
F7 (8А)	Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света

F8 (8А)
Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплением
и вентиляцией
F9 (8А)
Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогрева
стекла двери багажного отделения
F10 (8А)
Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях
F11, F12 (8А)
Резерв
F13 (8А)
Контакты реле противотуманного света в задних фонарях
F14 (16A)
Прикуриватель
F15 (16A), F16 (8A)
Резерв
Дополнительный блок:

F11 (8А)	Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F12 (8А)	Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)	Лампы и реле заднего противотуманного огня
F14 (16А)	Прикуриватель
F15 (16А)	Резервный
F16 (8А)	Резервный

№ и номинал предохранителя

Защищаемая цепь

Основной блок Дополнительный блок

1 (16А)*	Электростеклоподьемники передних дверей Электропривод боковых зеркал
2 (16А)**	Электровентилятор климатической установки, компрессор кондиционера
9 (16А)*	Обогреватели боковых зеркал
10 (16А)*	Плафон освещения салона центральный
15 (16А)*	Электровентилятор климатической установки, компрессор кондиционера

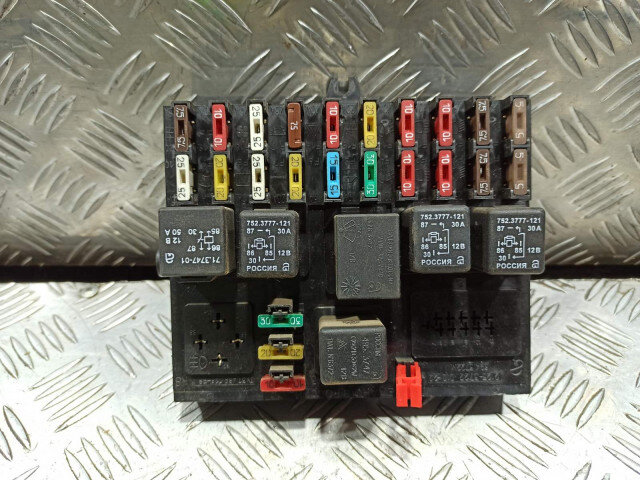

Схема размещения реле и предохранителей Шеви Нива приведена ниже. Компоновка блока, установленного на Вашем автомобиле, может отличаться. Это зависит от комплектации и года выпуска автомобиля.

Расположение реле и предохранителей в монтажном блоке:

F1 (5 А) Лампы фонарей освещения номерного знака, Контрольная лампа наружного освещения в комбинации приборов, Контрольная лампа включения габаритного света в выключателе наружного освещения, Подкапотная лампа, Реле включения противотуманных фар (обмотка), Лампа дополнительного сигнала торможения, Лампы габаритного света левого борта
F2 (7,5 А) Левая фара (ближний свет)
F3 (10 А) Левая фара (дальний свет), Контрольная лампа дальнего света фар в комбинации приборов
F4 (10 А) Левая противотуманная фара
F5 (30 А) Реле электростеклоподъемников передних дверей, Электростеклоподъемники передних дверей
F6 (15 А) Прикуриватель
F7 (20 А) Реле звукового сигнала, Звуковой сигнал, Фонарь освещения багажника
F8 (25 А) Реле обогрева заднего стекла (контакты), Элемент обогрева заднего стекла, Электронагреватели наружных зеркал
F9 (20 А) Реле обогрева заднего стекла (обмотка), Электродвигатель очистителя ветрового стекла, Электродвигатель очистителя заднего стекла, Реле включения очистителей и омывателя фар, Переключатель очистителей и омывателей ветрового и заднего стекла, Электродвигатель омывателя заднего стекла, Электродвигатель омывателя фар, Плафон освещения вещевого ящика
F10 (20 А) Блок управления блокировки замков дверей (блок управления электропакетом на автомобилях комплектациях 55, 34)
F11 (5 А) Лампы габаритного света правого борта, Регулятор освещения приборов (потенциометр)
F12 (7,5 А) Правая фара (ближний свет), Моторедукторы корректоров света фар
F13 (10 А) Правая фара (дальний свет)
F14 (10 А) Правая противотуманная фара.
F15 (20 А) Реле включения обогрева передних сидений (контакты), Блок управления электрообогревом, Блок управления электрозеркалами, Электроприводы наружных зеркал
F16 (10 А) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации), Лампы указателей поворота
F17 (7,5 А) Плафон освещения салона, Плафон индивидуального освещения, Лампы стоп-сигнала, Сигнализатор иммобилизатора
F18 (25 А) Переключатель электродвигателя отопителя, Электродвигатель отопителя
F19 (10 А) Датчик уровня тормозной жидкости и сигнализатор уровня тормозной, жидкости в комбинации приборов, Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Лампы указателей поворота, Контрольные лампы указателей поворота в комбинации приборов, Реле включения обогрева передних сидений (обмотка), Реле стартера (обмотка), Комбинация приборов, Выключатель кондиционера.
F20 (7,5 А) Иммобилизатор, Задние противотуманные фонари

Содержание

1 Фактическое расположение
2 Два блока предохранителей на ВАЗ 2121
3 Управление двигателем
4 Второй блок элементов расположен над педалью газа. Имеет четыре элемента.
5 Монтажная схема соединения предохранителей
6 Монтаж и сборка

№1	Реле задних противотуманных фонарей
№2	Реле подогрева заднего стекла
№3	Реле ближнего света фар
№4	Реле дальнего света фар

Схема предохранителей ВАЗ Нива на инжектор

Загрузка …

Для того чтобы заменить перегоревший электропредохранитель не нужны особые знания и навыки. Все очень просто.

Ниже рассмотрим процесс замены БП своими руками. Для замены вам понадобится новый БП и ключ-головка на «8».

Для начала откройте капот и отключите аккумуляторную батарею.
Теперь под панелью приборов найдите ваши БП. При помощи ключа-головки на «8» открутите две основные гайки.
Сделав это, подденьте БП и снимите их со шпилек.
Если вы меняете старый компонент на новый, то перед этим необходимо пометить все провода. Либо же возьмите новый БП и по очереди вставьте в него провода из старого блока. Для снятия проводов простоя потяните их за штекеры.
Чтобы проверить работоспособность нового БП, подключите обратно аккумуляторную батарею.

На этом процесс замены БП завершен.

Обратите внимание! В Интернете есть множество советов по поводу того, что делать, если один из компонентов БП вышел из строя. В частности, некоторые автовладельцы допускают ошибки, которые могут впоследствии негативно сказать на работе электрической проводки в целом. При выходе из строя предохранителя некоторые водители просто берут обычную проволоку и загибают ее, двумя концами вставляя в БП на место сломанного компонента.

Они утверждают, что в этом нет ничего страшного и временно поездить так можно. Учтите — такие самодельные решения могут не только негативно сказать на работе БП, но и на всей электрической цепи в целом. Одно короткое замыкание может не только вывести из строя сам БП, но и спровоцировать возгорание, а, соответственно, и пожар.

Номер	мощность A	Назначение предохранителя
Блок предохранителей расположенных под панелью управления
1	16	Вентилятор отопителя — электродвигатель Очиститель фар и электродвигатель очистителя фар при всех положениях щеток, за исключением исходного Обогрев заднего стекла — реле включения (обмотка) Очиститель и омыватель заднего стекла Омыватель ветрового стекла
2	8	Указатель поворота, реле прерыватель указателя поворота и аварийной сигнализации — режим указателя поворота Фонари заднего хода Очиститель ветрового стекла (моторедуктор и реле) Генератор — обмотка возбуждения Контрольные лампы: уровень тормозной жидкости, давление масла, воздушная заслонка карбюратора, стояночный тормоз Указатель температуры охлаждающей жидкости Указатель уровня топлива, контрольная лампа резерва Вольтметр
3	8	Дальний свет — левая фара, контрольная лампа панели управления
4	8	Дальний свет — правая фара
5	8	Ближний свет — левая фара
6	8	Ближний свет — правая фара
7	8
8	8	Габаритные огни: правый передний и левый задний Подсветка: панель приборов, прикуриватель, выключатели и переключатели салона
9	16	Указатель поворотов и реле прерыватель аварийной сигнализации Контрольная лампа аварийной сигнализации Обогрев заднего стекла: нагревающий элемент и реле включения (контакты)
10	16	Звуковой сигнал Штепсельная розетка Освещение салона Стоп-сигнал — задние фонари
12 (13)	8	Противотуманные фонари — задние
16 (15)	16	Прикуриватель
Для ВАЗ-21214 предохранители системы впрыска находятся в отдельном блоке с левой стороны под панелью приборов.
1	30	Вентиляторы охлаждения
2	15	Электробензонасос
3	15	Блок управления
4	15	Главное реле системы впрыска

Надеемся что эта информация вам пригодилась, если вы столкнулись с проблемами в электрооборудовании НИВЫ. Будем рады вас видеть в клубе владельцев НИВЫ на нашем форуме.

Примечание. Имейте ввиду что расположение и назначение предохранителей менялось и продолжает изменяется, в зависимости от года выпуска и модификации автомобиля. На данной странице представлены несколько вариантов, будьте внимательны!

Большинство предохранителей находятся в блоках, расположенных в салоне под панелью приборов, слева от рулевой колонки. Плавкие предохранители установлены в двух блоках рядом, они соединены между собой (рис. 44) и удерживаются в них пружинными контактами. В верхнем блоке установлены десять предохранителей, в нижнем — шесть предохранителей. Защищаемые ими цепи указаны в таблице 3.

В случае повторного выхода из строя предохранителя для выяснения и устранения причин, вызвавших его оплавление, обратитесь к дилеру LADA.

Недопустима установка самодельной перемычки или предохранителя другого номинала взамен перегоревшего.

Плавкими предохранителями не защищаются электрические цепи зажигания, пуска двигателя, генератора (за исключением обмотки возбуждения), реле ближнего света фар, реле дальнего света фар.

Дополнительные блоки предохранителей и реле

На автомобилях с ЭСУД на левой боковине передка под панелью приборов дополнительно устанавливается колодка (рис. 45) с четырьмя предохранителями, которые защищают элементы систем впрыска. (справа от них находится диагностический разъём) Неисправный предохранитель определяется по вышедшим из строя цепям, которые он защищает, в соответствии с таблицей 4.

Блок реле системы управления двигателем (под основным блоком): 1 — реле зажигания; 2 — главное реле; 3 — реле правого электровентилятора; 4 — реле левого электровентилятора; 5 — реле топливного насоса; 6 — предохранитель топливного насоса (F5, 15 А)

Блок реле под панелью приборов, над педалью «газа»: 1 — реле заднего противотуманного света; 2 -реле включения обогрева стекла двери багажного отделения; 3 — реле ближнего света фар; 4 — реле дальнего света фар

На автомобилях с АБС в левой части моторного отсека около гидроагрегата АБС дополнительно устанавливается колодка с предохранителями, которые защищают элементы антиблокировочной системы тормозов. Номиналы предохранителей указаны в таблице 5.

Для подключения и защиты цепей ЭСУД применяется провод типа «предохранительная линия», входящий в состав жгута проводов системы зажигания и подключающийся непосредственно к АКБ. Защищаемые данным проводом цепи указаны в таблице 6.

В комплектации LADA 4×4 Urban, электроооборудование имеет дополнительные цепи защищаемые плавкими предохранителями, перечень которых указан в таблице 7. А перечень основных предохранителей такой же как у обычной коплектации LADA 4×4.

Цепи, защищаемые плавкими предохранителями

Имейте ввиду, что номинал и назначение предохранителей может отличаться в зависимости от года выпуска автомобиля. Поэтому пояснительные таблицы 3 и 4 представлены в двух вариантах.

ТАБЛИЦА 3 (для рис. 44)

Вариант 1 (более новый, в т.ч. Urban)

Вариант 2 (более старый)

1 (16А)

Электродвигатель вентилятора отопителя

Реле включения обогрева заднего стекла

Электродвигатели очистителя и омывателя заднего стекла

Электродвигатель омывателя ветрового стекла

2 (8А)

Лампы света заднего хода (в задних фонарях)

Реле и электродвигатель очистителя ветрового стекла

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)

Контрольная лампа включения блокировки дифференциала в раздаточной коробке

3 (8А)

Левая фара (лампа дальнего света)

Контрольная лампа включения дальнего света фар

4 (8А)

Правая фара (лампа дальнего света)

5 (8А)

Левая фара (лампа ближнего света)

6 (8А)

Правая фара (лампа ближнего света)

7(8А)

Лампа переднего левого габаритного огня

Лампа заднего левого габаритного огня

Фонари освещения номерного знака

Контрольная лампа включения габаритных огней

8 (8А)

Лампа переднего правого габаритного огня

Лампа заднего правого габаритного огня

Лампа освещения приборов

Табло подсветки рычагов управления отопителем

Лампа освещения прикуривателя

Лампы подсветки выключателей и переключателей

9 (16А)

Элемент обогрева заднего стекла и реле его включения

10 (16А)

Плафоны освещения салона

Лампы стоп-сигналов в задних фонарях

Лампы дополнительного сигнала торможения

Блок 2

11 (8А)

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)

12 (8А)

Реле дневных ходовых огней, лампы дневных ходовых огней

13 (8А)

Лампы и реле заднего противотуманного огня

14(16А)

15(16 А)

16 (8А)

№ и номинал предохранителя	Защищаемая цепь
Блок 1

1 (16А)

Электродвигатель вентилятора отопителя

Реле (обмотка) включения обогрева заднего стекла

Электродвигатели очистителя и омывателя заднего стекла

Электродвигатель омывателя ветрового стекла

2 (8А)

Реле и электродвигатель очистителя ветрового стекла

Контрольная лампа указателей поворота

Задние фонари (лампы света заднего хода)

Обмотка возбуждения генератора (при пуске двигателя)

Контрольная лампа включения блокировки дифференциала в раздаточной коробке

Контрольная лампа включения стояночного тормоза

Контрольная лампа аварийного состояния рабочей тормозной системы

Контрольная лампа недостаточного давления масла

Указатель температуры жидкости в системе охлаждения двигателя

Указатель уровня топлива с контрольной лампой резерва топлива

Контрольная лампа заряда аккумуляторной батареи

3 (8А)

Левая фара (дальний свет)

Контрольная лампа включения дальнего света фар

4 (8А)

Правая фара (дальний свет)

5 (8А)

Левая фара (ближний свет)

6 (8А)

Правая фара (ближний свет)

7 (8А)

Подфарник левый (габаритный свет)

Левый задний фонарь (габаритный свет)

Фонари освещения номерного знака

Контрольная лампа включения габаритных огней

8 (8А)

Подфарник правый (габаритный свет)

Правый задний фонарь (габаритный свет)

Лампа освещения приборов

Табло подсветки рычагов управления отопителем

Лампа освещения прикуривателя

Лампы подсветки выключателей и переключателей

9 (16А)

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации Элемент обогрева заднего стекла и реле (контакты) его включения

10 (16А)

Плафоны освещения салона

Задние фонари (лампы стоп-сигнала)

Блок2

11 (8А)

12 (8А)

13 (8А)

Лампы противотуманного света, реле заднего противотуманного огня

14 (16А)

15 (16А)

16 (8А)

ТАБЛИЦА 4 (для рис. 45)

№ и номинал предохранителя	Защищаемая цепь
Блок 1

Вариант 1 (более новый, в т.ч. Urban)

Вариант 2 (более старый)

1 (15А)

Клапан продувки адсорбера

2 (15А)

Реле электровентилятора правого, левого

3,4 (З0А)

Электровентиляторы (правый, левый)

Реле электровентилятора правого, левого

5 (15А)

№ и номинал предохранителя

Защищаемая цепь

1 (7,5A)

2 (15А)

Реле электробензонасоса (контакты)

3 (15А)

4, 5 (30А)

Реле электровентиляторов (обмотка) (правый, левый)

Электродвигатель электровентиляторов (правый, левый)

Таблица 5

№ и номинал предохранителя

Защищаемая цепь

6 (5А)

7 (40А)

8 (25А)

Таблица 6

№ и номинал предохранителя

Защищаемая цепь

Провод типа «предохранительная линия»

Главное реле ЭСУД

Предохранители 1, 2, 5 системы впрыска (см. табл. 4, 2 вариант)

Таблица 7
(дополнительные цепи предохранителей в комплектации Urban)

№ и номинал предохранителя

Защищаемая цепь

Основной блок

1 (16А)*

Электростеклоподьемники передних дверей Электропривод боковых зеркал

2 (16А)**

Электровентилятор климатической установки, компрессор кондиционера

9 (16А)*

Обогреватели боковых зеркал

10 (16А)*

Плафон освещения салона центральный

Дополнительный блок

15 (16А)*

Электровентилятор климатической установки, компрессор кондиционера

Замена предохранителей

Отсоединяем «минусовой» провод от аккумуляторной батареи.
Потянув за защелку, расположенную сверху крышки основного блока предохранителей,…

Предохранитель

Защищаемая цепь

…снимаем крышку.

Аналогично снимаем крышку дополнительного блока предохранителей.

Заменяем предохранитель.

Где находятся предохранители и реле

Монтажный блок с предохранителями и реле на Ниве Шевроле крепится на специальных кронштейнах слева от рулевой колонки и закрывается снизу крышкой. Для доступа к монтажному блоку снимите его крышку, для чего отверните саморезы.

Система электрооборудования, электропроводки и расположения предохранительных блоков на автомобиле Нива 21214 и современной Шевроле Нива ВАЗ 2131 идентичны. В электросхеме этих машин имеется основной монтажный блок, установленный под нижней кромкой кожуха панели приборов в районе левой ноги водителя. Под основным блоком размещен дополнительный.

Немного левее и ниже располагается еще один дополнительный блок, в котором установлены вставки, отвечающие за работу компонентов системы впрыска топлива. Кроме предохранителей, там находится отдельное реле управления параметрами работы дворников и набор реле системы управления двигателем.

Один из таких блоков расположен на левой стороне кузова около основной коробки предохранителей. Поскольку блок установлен в непосредственной близости от левой ноги водителя, то он закрыт специальным защитным кожухом из пластика. Кожух фиксируется двумя саморезами под крестообразную отвертку. В самом блоке размещен диагностический разъем и четыре предохранителя, отвечающих за работу двигателя и системы охлаждения.

Блок со снятой крышкой

Реле, отвечающее за включение стартера двигателя, может быть установлено отдельно в моторном отсеке или рядом с блоком реле. При установке под капотом оно закреплено на щите отсека рядом с бачком для тормозной жидкости.

Обозначения предохранителей и их предназначение

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки.

Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком.

Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции.

На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения.

На крышке основного блока маркировка предохранителей отсутствует.

Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
Дальний свет (правая фара).
Ближний свет (левая фара).
Ближний свет (правая фара).
Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
Габариты (правая сторона), подсветка панели приборов.
Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
Стоп-сигналы, освещение салона, клаксон.

Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

Хранение вставки по 8А
Аналогично предыдущему.
Противотуманные задние огни.
Прикуриватель.
Хранение вставки на 16А.
Аналогично на 8А.

Следующий БП отвечает за работу двигателя. Схема предохранителей на Нива 21213 предполагает 5 позиций, а ВАЗ 21214 с установленной системой АБС – 7 (за нее отвечают позиции 5-7). Схема без АБС выглядит следующим образом:

Пуск электромотора вентилятора справа (30А).
Аналогичная позиция для левой стороны.
Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
Разъем для диагностики работы системы впрыска.

Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
Дальний свет (правая фара).
Ближний свет (левая фара).
Ближний свет (правая фара).
Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
Габариты (правая сторона), подсветка панели приборов.
Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
Стоп-сигналы, освещение салона, клаксон.

Хранение вставки по 8А
Аналогично предыдущему.
Противотуманные задние огни.
Прикуриватель.
Хранение вставки на 16А.
Аналогично на 8А.

Пуск электромотора вентилятора справа (30А).
Аналогичная позиция для левой стороны.
Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
Разъем для диагностики работы системы впрыска.

Основной блок с предохранителями и реле

Данный блок находится слева от рулевой колонки и закрывается снизу крышкой. Что бы к нему добраться, надо окрутить 2 винта, после отжав верхний край крышки, постепенно освободить её от всех креплений.

Появившейся блок будет держатся на специальном кронштейне. Сама схема предохранителей и количество элементов на нем, может различаться в зависимости от комплектации и года выпуска.

фото блока с предохранителями в шевроле нива

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света

Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплениеми вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогревастекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

№ и номинал предохранителя

Электростеклоподьемники передних дверей Электропривод боковых зеркал

Электровентилятор климатической установки, компрессор кондиционера

Обогреватели боковых зеркал

Плафон освещения салона центральный

Читать новости о новой Ниве

Блоки предохранителей 1111-3722000, 2106-3722100 ВАЗ Лада Нива

Большинство цепей питания электрооборудования ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 защищено плавкими предохранителями. Предохранители установлены в двух блоках предохранителей, основном 1111-3722000 и дополнительном 2106-3722100. Они находятся в салоне автомобиля под панелью приборов с левой стороны от рулевой колонки.

Блоки предохранителей 1111-3722000 и 2106-3722100 на ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4, защищаемые цепи и номиналы предохранителей, блоки реле.

Расчетное значение силы тока (в амперах) указано на корпусе предохранителя. Кроме того, предохранители можно отличить по ширине металлической полосы и цвету корпуса. Зеленый с широкой полосой — 16 А и черный с узкой полосой — 8 А.

Не защищены плавкими предохранителями:

— Цепь заряда аккумуляторной батареи.
— Цепи зажигания и пуска двигателя.
— Реле включения дальнего и ближнего света фар.

Основной 1111-3722000 и дополнительный 2106-3722100 блоки предохранителей соединены между собой. В верхнем блоке установлены десять предохранителей, в нижнем — шесть предохранителей. Ниже блоков установлен блок реле системы управления двигателем.

Предохранители № 11,12,14,16, установленные в дополнительном блоке предохранителей 2106-3722100 — резервные. Они могут быть использованы для различных комплектаций автомобиля ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Наименование и каталожные номера реле и блоков предохранителей на ВАЗ-21213, ВАЗ-21214, ВАЗ-21214-10, ВАЗ-21214-20, ВАЗ-21215-10, ВАЗ-2131-01, ВАЗ-2131-41.

Электрические цепи электрооборудования автомобиля ВАЗ-21213 Лада Нива, защищаемые плавкими предохранителями.

Основной блок предохранителей 1111-3722000.

F1 (16А).

— Электродвигатель вентилятора отопителя.
— Реле (обмотка) включения обогрева заднего стекла.
— Электродвигатели очистителя и омывателя заднего стекла.
— Электродвигатель омывателя ветрового стекла.

F2 (8А).

— Реле и электродвигатель очистителя ветрового стекла.
— Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота).
— Сигнализаторы указателей поворота.
— Задние фонари (лампы света заднего хода).
— Обмотка возбуждения генератора (при пуске двигателя).
— Сигнализатор включения блокировки дифференциала в раздаточной коробке.
— Сигнализатор включения стояночного тормоза.
— Сигнализаторы аварийного состояния рабочей тормозной системы.
— Сигнализатор аварийного падения давления масла.
— Указатель температуры жидкости в системе охлаждения двигателя.
— Указатель уровня топлива с сигнализатором резерва топлива.
— Сигнализатор разряда аккумуляторной батареи.
— Тахометр.

F3 (8А) — Левая фара (дальний свет). Сигнализатор дальнего света.
F4 (8А) — Правая фара (дальний свет).
F5 (8А) — Левая фара (ближний свет).
F6 (8А) — Правая фара (ближний свет).

F7 (8А).

— Подфарник левый (габаритный огонь).
— Левый задний фонарь (габаритный огонь).
— Фонари освещения номерного знака.
— Сигнализатор включения габаритных огней.

F8 (8А).

— Подфарник правый (габаритный огонь).
— Правый задний фонарь (габаритный огонь).
— Лампа освещения приборов.
— Табло подсветки рычагов управления отопителем.
— Лампа освещения прикуривателя.
— Лампы подсветки выключателей и переключателей.

F9 (16А).

— Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.
— Элемент обогрева заднего стекла и реле (контакты) его включения.

F10 (16А).

— Звуковой сигнал.
— Плафоны освещения салона.
— Задние фонари (лампы стоп-сигнала).

Дополнительный блок предохранителей 2106-3722100.

F11 (8А) — Резерв.
F12 (8А) — Резерв.
F13 (8А) — Лампы противотуманного света, реле заднего противотуманного света.
F14 (16А) — Резерв.
F15 (16А) — Прикуриватель.
F16 (8А) — Резерв.

Электрические цепи электрооборудования автомобиля ВАЗ-21214 Лада 4х4, защищаемые плавкими предохранителями.

Основной блок предохранителей 1111-3722000.

F1 (16А).

— Переключатель электродвигателя вентилятора отопителя.
— Выключатель обогрева стекла двери багажного отделения.
— Электродвигатель очистителя стекла двери багажного отделения.
— Выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла).

F2 (8А).

— Подрулевой переключатель.
— Электродвигатель очистителя ветрового стекла.
— Выключатель аварийной сигнализации.
— Реле-прерыватель (в режиме указателей поворота).
— Выключатель света заднего хода.
— Комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр).
— Контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи.

F3 (8А) — Левая фара (дальний свет), контрольная лампа включения дальнего света.
F4 (8А) — Правая фара (дальний свет).
F5 (8А) — Левая фара (ближний свет).
F6 (8А) — Правая фара (ближний свет).

F7 (8А).

— Лампы габаритного света в левом переднем и левом заднем фонарях.
— Фонари освещения номерного знака.
— Контрольная лампа включения габаритного света.

F8 (8А).

— Лампы габаритного света в правом переднем и правом заднем фонарях.
— Лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией.

F9 (16А).

— Выключатель аварийной сигнализации.
— Реле-прерыватель (в режиме аварийной сигнализации).
— Контакты реле обогрева стекла двери багажного отделения.

F10 (16А).

— Звуковой сигнал.
— Плафоны освещения салона.
— Лампы сигналов торможения в задних фонарях.

Дополнительный блок предохранителей 2106-3722100.

F11 (8А) — Резерв.
F12 (8А) — Резерв.
F13 (8А) — Контакты реле противотуманного света в задних фонарях.
F14 (16А) — Прикуриватель.
F15 (16А) — Резерв.
F16 (8А) — Резерв.

Предохранители системы впрыска автомобиля ВАЗ-21214 Лада 4х4 с инжекторным двигателем ВАЗ-21214 расположены в отдельном блоке, установленном на левой боковине под панелью приборов вместе с колодкой диагностики.

Предохранители системы управления двигателем ВАЗ-21214 на автомобиле Лада 4х4.

F1 (30А) — Контакты реле правого электровентилятора.
F2 (30А) — Контакты реле левого электровентилятора.
F3 (15А) — Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания.
F4 (15А) — Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера.

Блок реле на автомобилях ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Мощные потребители (фары, очиститель ветрового стекла, элемент обогрева стекла двери багажного отделения и другие) подключаются через реле. Блок из четырех реле установлен под панелью приборов над педалью «газа». Над этим блоком реле установлено реле-прерыватель указателей поворота и аварийной сигнализации.

В блоке реле расположены:

1 — Реле заднего противотуманного света.
2 — Реле включения обогрева стекла двери багажного отделения.
3 — Реле ближнего света фар.
4 — Реле дальнего света фар.

Блок реле системы управления двигателем ВАЗ-21214 Лада 4х4.

Ниже блоков предохранителей 1111-3722000 и 2106-3722100 установлен блок реле системы управления двигателем. Он прикреплен снизу к монтажному блоку предохранителей. В состав блока реле системы управления двигателем входят:

1 — Реле зажигания
2 — Главное реле.
3 — Реле правого электровентилятора.
4 — Реле левого электровентилятора.
5 — Реле топливного насоса.
6 — Предохранитель топливного насоса (F5, 15 А).

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При поисках неисправности рекомендуется просмотреть электрические цепи, которые защищает данный предохранитель.

При проверке цепей электрооборудования запрещается:

— Применять предохранители не предусмотренные конструкцией автомобиля или рассчитанные на больший ток.
— Использовать вместо предохранителей проволоку.
— При замене предохранителей применять отвертки и металлические инструменты. Это может привести к короткому замыканию в цепях электрооборудования.
— Отсоединять аккумуляторную батарею при работающем двигателе во избежание выхода из строя регулятора напряжения и элементов электронного оборудования.
— Замыкать на «массу» провода (проверять исправность цепей «на искру»), так как это может привести к выходу из строя элементов электрооборудования.

Чтобы не вышли из строя диоды выпрямительного блока, запрещается проверять их мегомметром или контрольной лампой, питаемой напряжением более 12 В, на автомобиле без отсоединения проводов от генератора. При проведении электросварочных работ на автомобиле необходимо отсоединять провода от клемм аккумуляторной батареи, выводов генератора и ЭБУ (контроллера).

Предохранители нива 21214 инжектор и их маркировка

Электрооборудование выполнено по однопроводной схеме — отрицательные выводы источников и потребителей электроэнергии соединены с «массой», которая выполняет функцию второго провода. Схема электрооборудования автомобиля представлена на рис. 7-1.

Большинство цепей включается выключателем зажигания. Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звукового сигнала, стоп-сигнала, прикуривателя, плафонов, штепсельной розетки для переносной лампы, а также цепи питания аварийной сигнализации, наружного освещения и сигнализации дальним светом фар.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями, установленными под панелью приборов с левой стороны от рулевой колонки (рис. 7-2). Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи зажигания и пуска двигателя, реле включения дальнего и ближнего света фар. Предохранители 11, 12, 14, 16, установленные в дополнительном блоке предохранителей, — резервные. Они могут быть использованы для различных комплектаций автомобиля.

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При поисках неисправности рекомендуется просмотреть указанные в табл. 7-1 цепи, которые защищает данный предохранитель.

Таблица 7-1. Цепи, защищаемые плавкими предохранителями

№ предохранителя (рис. 7-2)	Защищаемые цепи
1 (16 А)	Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева заднего стекла. Электродвигатели очистителя и омывателя заднего стекла. Электродвигатель омывателя ветрового стекла.
2 (8 А)	Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*.

Контрольная лампа блокировки дифференциала.
Реле-прерыватель и контрольная лампа стояночной тормозной системы.
Контрольная лампа недостаточного уровня тормозной жидкости.
Контрольная лампа давления масла.
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с контрольной лампой резерва.
Тахометр.

3 (8А)Левая фара (дальний свет).
Контрольная лампа дальнего света фар.4 (8 А)Правая фара (дальний свет).5 (8 А)Левая фара (ближний свет).6 (8 А)Правая фара (ближний свет).7 (8 А)Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет).
Фонари освещения номерного знака.

Контрольная лампа габаритного света.8 (8 А)Правый передний фонарь (габаритный свет).
Левый задний фонарь (габаритный свет).
Лампы освещения комбинации приборов.
Табло подсветки рычагов управления отопителем.
Лампы освещения прикуривателя.
Лампы подсветки выключателей.9 (16 А)Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.
Элемент обогрева заднего стекла и реле (контакты) его включения.10 (16 А)Звуковой сигнал.
Штепсельная розетка для переносной лампы.
Плафоны освещения салона.
Задние фонари (лампы стоп-сигнала).13 (8 А)Задние фонари (противотуманный свет).
Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения.
Реле (контакты) очистителей фар.
Электродвигатель омывателя фар.15 (16 А)Прикуриватель.

* На автомобилях выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем № 2.

Предупреждение: При ремонте автомобиля и системы электрооборудования автомобиля необходимо обязательно отсоединять провод от вывода «минус» аккумуляторной батареи.

Предупреждение: При эксплуатации автомобиля и при проверке схемы электрооборудования автомобиля не допускается применять предохранители, не предусмотренные конструкцией автомобиля.

Лада Нива (она же Лада 4х4) – ведет свою историю с момента создания в 1970-х годах, успев завоевать авторитет во всем мире. Автомобиль повышенной проходимости и комфортности, сравнимой с легковым автомобилем. Автомобиль пользуется популярностью не только в России, но и в Германии, а также других странах Европы и мира.

Историю создания автомобиля можно прочитать здесь.

Блок предохранителей — находится слева от рулевой колонки под панелью приборов. Несмотря на то, что на дворе 2015 год, и эти автомобили уже несколько лет как инжекторные, тем не менее, комплектуются пальчиковыми предохранителями.

Монтажный блок Lada 4×4

Расположение предохранителей штатной проводки

Реле и предохранители ВАЗ 21214, 21314 (Нива 4х4 инжектор)

23 декабрь 2015 LadaOnline 464 458

На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

Расположение блоков предохранителей и реле Нива 4х4

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.

Четвертый блок реле находится над педалью газа.

Основной и дополнительный блоки предохранителей

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольная

лампа включения габаритного света

Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплением

Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогрева

стекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

F11 (8А)	Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F12 (8А)	Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)	Лампы и реле заднего противотуманного огня
F14 (16А)	Прикуриватель
F15 (16А)	Резервный
F16 (8А)	Резервный

Дополнительные цепи предохранителей в комплектации Urban:

№ и номинал предохранителя

Электростеклоподьемники передних дверей Электропривод боковых зеркал

Электровентилятор климатической установки, компрессор кондиционера

Обогреватели боковых зеркал

Плафон освещения салона центральный

Электровентилятор климатической установки, компрессор кондиционера

Предохранители системы управления двигателем

Он находится на левой боковине кузова, под панелью приборов, рядом с диагностической колодкой. Состоит из четырех предохранителей:

F1 (30A)	Контакты реле правого электровентилятора
F2 (30A)	Контакты реле левого электровентилятора
F3 (15A)	Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4 (15A)	Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Блок реле системы управления двигателем

Ниже основного и дополнительного блока предохранителей установлен блок реле системы управления двигателем, который состоит из пяти реле и одного предохранителя:

№1	Реле зажигания
№2	Главное реле
№3	Реле правого вентилятора охлаждения
№4	Реле левого вентилятора охлаждения
№5	Реле бензонасоса (топливного)
№6	Предохранитель топливного насоса F5, 15A

На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

Схема блока реле над педалью газа

№1	Реле задних противотуманных фонарей
№2	Реле подогрева заднего стекла
№3	Реле ближнего света фар
№4	Реле дальнего света фар

Монтажные блоки для Lada 4×4 2018 года выпуска

Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:

Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:

Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв. или 5дв.).

Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

Ключевые слова: монтажный блок нива | торпедо нива

0 0 Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter.. Похожие материалы

Блок предохранителей и реле Лада Ларгус

Схема блока предохранителей и реле Лада Гранта

Схема реле и предохранителей Лада Приора

Блоки предохранителей ВАЗ Нива 21214

Любой автомобиль оборудован блоками предохранителей (БП), которые отвечают за безопасность электрических цепей. Их расположение отличается не только в зависимости от марки автомобиля. Даже в близких по годам выпуска моделях одного производителя могут размещаться по разной схеме. Однако в некоторых случаях расположение может совпадать полностью.

Где расположены блоки и реле в Нива 21214 и 21213

Основной БП в этих моделях разметили под нижней кромкой защиты панели приборов. Дополнительные предохранители в Ниве 21214 для инжектора находится левее. Этот блок отвечает за контроль впрыском топлива. Там же находятся реле контроля работы дворниками и набор, отвечающий за систему управления движением.

Еще один блок предохранителей установлен в кузове слева от основного. Они отвечают за систему охлаждения и за то как работает мотор. Также присутствует разъем для диагностики. Реле, контролирующее стартер находится либо рядом с основным БП, либо под капотом рядом с емкостью для тормозной жидкости.

Обозначения предохранителей и их предназначение

Каждый из предохранителей (ПР) отвечает за отдельный элемент электроцепи автомобиля. В основном блоке нумерация идет слева направо. Всего элементов 16: 10 в верхнем ряду и 6 в нижнем.

Описание верхней секции:

Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
Дальний свет (правая фара).
Ближний свет (левая фара).
Ближний свет (правая фара).
Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
Габариты (правая сторона), подсветка панели приборов.
Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
Стоп-сигналы, освещение салона, клаксон.

Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

Хранение вставки по 8А
Аналогично предыдущему.
Противотуманные задние огни.
Прикуриватель.
Хранение вставки на 16А.
Аналогично на 8А.

Пуск электромотора вентилятора справа (30А).
Аналогичная позиция для левой стороны.
Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
Разъем для диагностики работы системы впрыска.

Блоки реле

Расположение этих блоков следует уточнять по документации на автомобиль. Также некоторые автолюбителя иногда их переносят. Поэтому, покупая б/у авто, лучше уточнить о возможных изменениях. Блок системы управления ДВС слева направо:

Зажигание.
Система запуска ДВС.
Правый вентилятор радиатора.
Аналогичный левый вентилятор.
Работа топливного насоса.
ПР питания бензонасоса (15А).

Последний ключевой блок реле, расположенный над педалью газа отвечает за осветительные приборы и обогрев заднего стекла.

Полезное видео

При замене блока целиком важно записать расположение и маркировку проводов на старом. Сами предохранители меняются без каких-либо проблем. Главное, снять клеммы с аккумулятора, чтобы не было поражения электротоком. Важно обратить внимание – если новый предохранитель сгорает сразу после установки и проверки работоспособности, то повреждена проводка конкретной цепи.

Схема и расположение блока предохранителей Нива ВАЗ-21213 и 21214

В этом материале мы ознакомим вас с блоком предохранителей Нивы 21213 и 21214, назначениями предохранителей, и нюансами с дополнительным блоком предохранителей ВАЗ-21214, который отвечает за систему впрыска и находится в отдельном блоке с левой стороны под панелью приборов. Внешне блок выглядит следующим образом:

Нумерация предоранителей в нем следующая:

А вот как выглядит отдельный блок системы вспрыска, кстати в нем расположен предохранитель электровентилятора в том числе:

Ниже приводим назначения блоков предохранителей Нивы, как основного так и системы вспрыска:

Номер	мощность A	Назначение предохранителя
Блок предохранителей расположенных под панелью управления
1	16	Вентилятор отопителя — электродвигательОчиститель фар и электродвигатель очистителя фар при всех положениях щеток, за исключением исходного Обогрев заднего стекла — реле включения (обмотка) Очиститель и омыватель заднего стекла

Омыватель ветрового стекла

28Указатель поворота, реле прерыватель указателя поворота и аварийной сигнализации — режим указателя поворота Фонари заднего хода Очиститель ветрового стекла (моторедуктор и реле) Генератор — обмотка возбуждения Контрольные лампы: уровень тормозной жидкости, давление масла, воздушная заслонка карбюратора, стояночный тормоз Указатель температуры охлаждающей жидкости Указатель уровня топлива, контрольная лампа резерва38Дальний свет — левая фара, контрольная лампа панели управления48Дальний свет — правая фара58Ближний свет — левая фара68Ближний свет — правая фара78

Габаритные огни: левый передний и правый задний, контрольная лампа панели приборов

Освещение номерного знака

88Габаритные огни: правый передний и левый задний Подсветка: панель приборов, прикуриватель, выключатели и переключатели салона916Указатель поворотов и реле прерыватель аварийной сигнализации Контрольная лампа аварийной сигнализации

Обогрев заднего стекла: нагревающий элемент и реле включения (контакты)

1016Звуковой сигнал Штепсельная розетка Освещение салона

Стоп-сигнал — задние фонари

12 (13)8Противотуманные фонари — задние

Очиститель фар — электродвигатель: момент пуска, момент прохождения щеток исходного положения

16 (15)16ПрикуривательДля ВАЗ-21214 предохранители системы впрыска находятся в отдельном блоке с левой стороны под панелью приборов.

130Вентиляторы охлаждения215Электробензонасос315Блок управления415Главное реле системы впрыска

Внимание, на нивах поздних годов выпуска схема подключения второго, нижнего блока предохранителей несколько отличается. Вместо традиционно двух задействованых предохранителей, задействовано целых четыре штуки. Вот фото и схема отличий:

Предохранители и реле Нива 2121

Рассмотрены автомобили нива 2121, нива 21213, нива 21214 карбюратор, инжектор.

другое название ваз 2121, ваз 21213, ваз 21214, нива 4×4.

Расположение предохранителей и реле нива.

Основной блок предохранителей находится в салоне под панелью приборов, слева от руля.

1 — блок предохранителей системы управления двигателем; 2 — реле очистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем

Основной и дополнительный блок предохранителей нива.

для доступа к блокам потяните за защелку расположенную сверху блоков и снимите крышку.

Обозначение предохранителя (номинальный ток, А)

Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла)

Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

Распиновка предохранителей ваз 21213 — Все о Лада Гранта

Таблица и рисунок взяты из мануала по 21213.

Электродвигатель вентилятора отопителя.
Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного.
Реле (обмотка) включения обогрева заднего стекла.
Электродвигатели очистителя и омывателя заднего стекла.
Электродвигатель омывателя ветрового стекла.

Реле и электродвигатель очистителя ветрового стекла.
Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.
Задние фонари (лампы света заднего хода).
Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи.
Контрольная лампа блокировки дифференциала.
Контрольная лампа стояночной тормозной системы.
Контрольная лампа недостаточного уровня тормозной жидкости.
Контрольная лампа давления масла.
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с контрольной лампой резерва.
Тахометр.
Контрольная цепь выключателя сигнала торможения (с 2011 г.)
Выключатель сигнала положения педали сцепления (с 2011 г.)

Левая фара (дальний свет).
Контрольная лампа дальнего света фар.

Правая фара (дальний свет).

Левая фара (ближний свет).

Правая фара (ближний свет).

Левый передний фонарь (габаритный свет).
Правый задний фонарь (габаритный свет).
Фонари освещения номерного знака.
Контрольная лампа габаритного света.

Правый передний фонарь (габаритный свет).
Левый задний фонарь (габаритный свет).
Лампы освещения комбинации приборов.
Табло подсветки рычагов управления отопителем.
Лампы освещения прикуривателя.
Лампы подсветки выключателей.

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.
Элемент обогрева заднего стекла и реле (контакты) его включения

Звуковой сигнал.
Штепсельная розетка для переносной лампы.
Плафоны освещения салона.
Задние фонари (лампы стоп-сигнала).
Задние фонари (противотуманный свет).

Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения.
Реле (контакты) очистителей фар.
Электродвигатель смывателя фар.

Прикуриватель (машинах разных лет выпуска может быть на 10-м или 13-м предохранителе).

По изданию «Своими силами» задние фонари (противотуманный свет) подключены к 13-му предохранителю. 13-й предохранитель имеет номинал 16 ампер, а 10-й – 8 ампер.

Следующие таблица и рисунок для 21214 взяты из книги «Своими силами».

Реле электробензонасоса (контакты).
Электробензонасос.

Главное реле.
Реле электровентиляторов (обмотка).
Реле электробензонасоса (обмотка).
Датчик скорости автомобиля.
Электромагнитный клапан адсорбера.
Датчик кислорода.
Датчик массового расхода воздуха.
Контроллер.

Текст сканировали Alex-Niva и Жустрик, обработал ALER.

А у меня предохранители СУД расположены так:
1 – вентиляторы 30А
2 – гл. реле и пр. 15А
3 – контроллер 15А
4 – бензонасос 15АПроверял непосредственно на машине по цветам проводов.

И из письма: у меня машина 2000 года (июль). Кстати у alutv машина 2001 года, значит, по крайней мере до конца 2001 года вентиляторы были на одном предохранителе и реле.

По предохранителям:
1 – электровентилятор №1 30А
2 – электровентилятор №2 30А
3 – контроллер 20А
4 – бензонасос 15А
Смотрел ещё на нескольких машинах 2003г. выпуска. 3 и 4 предохранители бывают разные (20 или 15А), а 1 и 2 у всех по 30А и отвечают отдельно за каждый вентилятор.

От Ведущего FAQ.

По данным конференции разделение подключения электровентиляторов 21214 на две цепи (два реле и два предохранителя) произошло ко второй половине 2001-го года. Например, такое разделение уже сделано в машине, выпущенной 08.2001 (информацию дал Avenir99).

Дополнение от katzyn.

По предохранителям ЭСУД на машинах с контроллером 7.9.7+ слева направо:
1. Вентилятор охлаждения 30A
2. Вентилятор охлаждения 30A
3. Реле зажигания 15A
4. Электробензонасос 15A

Также под обшивкой есть примотанный изолентой к жгуту предохранитель контроллера 7,5A. Вероятно, на машинах с контроллером 7.9.7 назначение предохранителей аналогично.

На машинах с контроллерами 17.9.7/M74 (данные из Информационного письма АвтоВАЗа):
1. Вентилятор охлаждения 30A
2. Вентилятор охлаждения 30A
3. Катушка зажигания, питание управления реле вентиляторов, контроллер, форсунки 15A
4. ДМРВ, ДФ, подогрев обоих ДК, КПА, ДС 15A

Также есть отдельный предохранитель электробензонасоса 15A, расположение которого не указано. Напряжение на предохранители 3 и 4 подаётся через реле зажигания.

Дополнение от yonnex001

В инструкции сказано, что в блоке предохранителей ЭСУД возле левой ноги водителя 5 предохранителей:

Но на самом деле их там 4:

Исчез предохранитель ЭСУД. Но он не совсем исчез, а переместился на новое место. С ним же соседствует и предохранитель АБС (если машина с АБС):

На фото ниже видно? где они теперь находятся: под торпедой, справа от рулевой колонки, над педалью газа. Предохранитель ЭСУД находится за предохранителем АБС, и на фото его не видно. Для ЭСУД используется предохранитель размера medium на 7,5 А (коричневый), для АБС – maxi на 40А (оранжевый):

Схема расположения предохранителей и реле в монтажных блоках, а также их расшифровка для нива 2121, карбюратор инжектор.

Рассмотрены автомобили нива 2121, нива 21213, нива 21214 карбюратор, инжектор.

другое название ваз 2121, ваз 21213, ваз 21214, нива 4×4.

Расположение предохранителей и реле нива.

Основной блок предохранителей находится в салоне под панелью приборов, слева от руля.

Основной и дополнительный блок предохранителей нива.

для доступа к блокам потяните за защелку расположенную сверху блоков и снимите крышку.

Обозначение предохранителя (номинальный ток, А)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

Блок предохранителей системы управления двигателем нива.

Слева под панелью приборов, на кузове, расположен блок из четырех предохранителей системы управления двигателем и диагностический разъем.

Для доступа к блоку отворачиваем два самореза и снимаем кожух

Обозначение (номинальный ток, А)

Контакты реле правого электровентилятора

Контакты реле левого электровентилятора

Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания

Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Немного ниже основного блока предохранителей находятся реле системы управления двигателем.

Схема расположения предохранителей и реле в монтажных блоках, а также их расшифровка для нива 2121, карбюратор инжектор.Схема,расположения,предохранителей,и,реле,в,монтажных,блоках,,а,также,их,расшифровка,для,нива,2121,,карбюратор,инжектор.

Описание электрооборудования Нива 2121, Нива 2131

Электрооборудование нива 2121 выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть нива 2121 – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов ваз 2121 (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания, пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей». Мощные потребители (стартер, фары, электродвигатели нива 2131 вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители ваз 2131 системы впрыска находятся в отдельном блоке на левой боковине под панелью приборов.

Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска (см. также Система управления впрыскового двигателя нива 2121).

При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе).

Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.

Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару.

Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Цепи, защищаемые плавкими предохранителями

Защищаемые цепи (ток)

На автомобилях выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем №2.

Оборудование и схемы Ваз 2121, Нива 2131

Оборудование и приборы

Описание электрооборудования Нива 2121, Нива 2131

Снятие и установка блока предохранителей

Замена блока предохранителей Нива 2121, Нива 2131

Замена блока реле

Снятие и установка блока реле Нива 2121, Нива 2131

Выключатель и включатель зажигания

Электродвигатель вентилятора отопителя.

Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева стекла двери задка. Электродвигатели очистителя и омывателя стекла двери задка. Электродвигатель омывателя ветрового стекла

Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Тахометр

Левая фара (дальний свет). Контрольная лампа дальнего света фар

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Левый передний фонарь (габаритный свет).

Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Контрольная лампа габаритного света

Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампы освещения комбинации приборов. Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя. Лампы подсветки выключателей

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации. Элемент обогрева заднего стекла и реле (контакты) его включения

Звуковой сигнал. Штепсельная розетка для переносной лампы. Плафоны освещения салона. Задние фонари (лампы стоп-сигнала)

Задние фонари (противотуманный свет). Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения. Реле (контакты) очистителей фар. Электродвигатель омывателя фар

Прикуриватель

Снятие и установка выключателя зажигания

Замена выключателя зажигания Нива 2121, Нива 2131

Аккумуляторная батарея

Аккумуляторная батарея Нива 2121, Нива 2131

Подрулевой переключатель

Подрулевой переключатель Нива 2121, Нива 2131

Замена подрулевого переключателя

Снятие и установка подрулевого переключателя Нива 2121, Нива 2131

Звуковой сигнал

Звуковой сигнал Нива 2121, Нива 2131

Контактное кольцо сигнала

Замена контактного кольца звукового сигнала Нива 2121, Нива 2131

Замена звукового сигнала

Снятие и установка звукового сигнала Нива 2121, Нива 2131

Система управления клапаном карбюратора

Система управления электромагнитным клапаном карбюратора Нива 2121, Нива 2131

Блок управления клапаном карбюратора

Замена блока управления клапаном карбюратора Нива 2121, Нива 2131

Контрольная лампа прикрытия заслонки карбюратора

Замена контрольной лампы прикрытия воздушной заслонки карбюратора Нива 2121, Нива 2131

Узлы и схемы электрооборудования Ваз 2121, Ваз 2131

Диагностика схем электрооборудования автомобиля нива 2121. Инструкции по ремонту электрооборудования: генератора, стартера. Схема автомобиля нива 2131.

схемы и электрооборудование, устройство

генератор, дефектовка и проверка

стартер, обслуживание, устройство

освещение, осмотр и замена деталей

стеклоочиститель ремонт своими руками

панель приборов, замена и установка

Как заменить предохранители и реле автомобиля ВАЗ-2121

Страница 1 из 3

Большинство электрических цепей автомобиля защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

Цепь питания системы впрыска (двигатель ВАЗ-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм 2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель ВАЗ-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей». Мощные потребители (стартер, фары, электродвигатели вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле. Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице. Предохранители системы впрыска (двигатель ВАЗ-21214) находятся в отдельном блоке на левой боковине под панелью приборов. Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска.

Цепи, защищаемые плавкими предохранителями

Защищаемые цепи (ток)

Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева стекла двери задка. Электродвигатели очистителя и омывателя стекла двери задка. Электродвигатель омывателя ветрового стекла

Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Тахометр 3 (8 А) Левая фара (дальний свет). Контрольная лампа дальнего света фар

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Контрольная лампа габаритного света

Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампы освещения комбинации приборов. Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя. Лампы подсветки выключателей

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации. Элемент обогрева заднего стекла и реле (контакты) его включения

Замена блока предохранителей Нива 2121, Нива 2131

2121, 2131

ремонт

электрооборудование

оборудование и схемы

Снятие и установка блока предохранителей

Порядок проверки системы управления клапаном карбюратора нива 2121, схема электрооборудования нива 2131, ваз 2121 Снятие и установка блока предохранителей Оборудование и электросхемы Нива 2121, Нива 2131, ремонт ремонт электрооборудования схемы и электрооборудование, устройство

Отсоединяем «минусовой» провод от аккумуляторной батареи. Потянув за защелку, расположенную сверху крышки основного блока предохранителей автомобиля нива 2121,…

Аналогично снимаем крышку дополнительного блока предохранителей нива 2131.

Заменяем предохранитель.

Для снятия блоков предохранителей…

…головкой «на 8» отворачиваем две гайки.

…и снимаем со шпилек основной и дополнительный блоки.

Перед заменой блоков предохранителей помечаем провода…

…и отсоединяем их.

Устанавливаем новые блоки предохранителей в обратной последовательности.

Оборудование и схемы Ваз 2121, Нива 2131

Оборудование и приборы

Описание электрооборудования Нива 2121, Нива 2131

Снятие и установка блока предохранителей

Замена блока предохранителей Нива 2121, Нива 2131

Замена блока реле

Снятие и установка блока реле Нива 2121, Нива 2131

Выключатель и включатель зажигания

Снятие и установка выключателя зажигания

Замена выключателя зажигания Нива 2121, Нива 2131

Аккумуляторная батарея

Аккумуляторная батарея Нива 2121, Нива 2131

Подрулевой переключатель

Подрулевой переключатель Нива 2121, Нива 2131

Замена подрулевого переключателя

Снятие и установка подрулевого переключателя Нива 2121, Нива 2131

Звуковой сигнал

Звуковой сигнал Нива 2121, Нива 2131

Контактное кольцо сигнала

Замена контактного кольца звукового сигнала Нива 2121, Нива 2131

Замена звукового сигнала

Снятие и установка звукового сигнала Нива 2121, Нива 2131

Система управления клапаном карбюратора

Система управления электромагнитным клапаном карбюратора Нива 2121, Нива 2131

Блок управления клапаном карбюратора

Замена блока управления клапаном карбюратора Нива 2121, Нива 2131

Контрольная лампа прикрытия заслонки карбюратора

Замена контрольной лампы прикрытия воздушной заслонки карбюратора Нива 2121, Нива 2131

Узлы и схемы электрооборудования Ваз 2121, Ваз 2131

Большинство электрических цепей автомобиля защищено плавкими предохранителями.

Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

Цепь питания системы впрыска (двигатель ВАЗ-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм 2 ).

Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель ВАЗ-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей».

Мощные потребители (стартер, фары, электродвигатели вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов.

Номинал предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители системы впрыска (двигатель ВАЗ-21214) находятся в отдельном блоке на левой боковине под панелью приборов.

Замена предохранителей, снятие блока предохранителей

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Потянув за защелку, расположенную сверху крышки основного блока предохранителей, снимаем крышку.

Аналогично снимаем крышку дополнительного блока предохранителей.

Для снятия блоков предохранителей, головкой «на 8» отворачиваем две гайки

Снимаем со шпилек основной и дополнительный блоки.

Перед заменой блоков предохранителей помечаем провода и отсоединяем их

Устанавливаем новые блоки предохранителей в обратной последовательности

Снятие блока реле

Правее рулевой колонки под панелью приборов установлен блок из трех одинаковых реле типа 113. 3747-10, управляющих включением: ближнего света фар, дальнего света фар и обогрева стекла двери задка.

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Для снятия реле отсоединяем колодку.

Отвернув крестообразной отверткой саморез,…

Реле включения стартера и зажигания закреплены под дополнительным блоком предохранителей (на автомобиле с впрысковым двигателем прикреплены к кронштейну реле системы впрыска).

Крестообразной отверткой отворачиваем саморез крепления обоих реле

Сняв реле, отсоединяем колодки

Устанавливаем реле в обратной последовательности

Так как все реле – однотипные, при выходе из строя одного из них можно временно подсоединить его колодку к другому реле.

Например, при выходе из строя реле включения стартера его колодку можно подключить к реле обогрева стекла двери задка.

Замена предохранителей системы управления двигателя ВАЗ-21214

Отсоединяем «минусовой» провод аккумуляторной батареи.

Для доступа к предохранителям и диагностическому разъему системы управления двигателем, крестообразной отверткой отворачиваем в салоне два самореза крепления кожуха к обивке передней левой боковины кузова.

Предохранитель цепи электровентиляторов, расположенный на блоке сзади, имеет номинал 30 А (зеленого цвета), три других предохранителя номиналом 15 А (синего цвета) – защищают цепи главного реле, питания контроллера и бензонасоса.

Для снятия блока предохранителей, головкой «на 8» отворачиваем две гайки крепления блока

Устанавливаем блок предохранителей в обратной последовательности

Рядом с блоком предохранителей находится диагностический разъем

Цепи, защищаемые плавкими предохранителями

Защищаемые цепи (ток)

Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного.

Реле (обмотка) включения обогрева стекла двери задка.

Электродвигатели очистителя и омывателя стекла двери задка. Электродвигатель омывателя ветрового стекла

Реле и электродвигатель очистителя ветрового стекла.

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота).

Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода).

Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*.

Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы.

Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла.

Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва.

Тахометр 3 (8 А) Левая фара (дальний свет). Контрольная лампа дальнего света фар

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампы освещения комбинации приборов.

Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя. Лампы подсветки выключателей

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.

Элемент обогрева заднего стекла и реле (контакты) его включения

Задние фонари (противотуманный свет). Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения.

Реле (контакты) очистителей фар. Электродвигатель омывателя фар

вентилятор охлаждения нива

просмотров 22 630 Google+

Особенности системы охлаждения Нивы.

Систем охлаждения двигателя ВАЗ-21214 рассчитана для езды по бездорожью, то есть для работы долгое время на пониженной скорости и больших оборотах. Это приводит к сильному нагреву двигателя. Поэтому на «Нивах» устанавливается радиатор охлаждения несколько больший, чем на классике и два вентилятора охлаждения.

Фактически машины эксплуатируются в основном в городских условиях, где двигатель работает без перегрузок и работа двух вентиляторов для охлаждения радиатора практически не нужна. Кроме того при работе вентилятор охлаждения Нива издают не малый шум, что сказывается на комфорте.

Описание схемы вентиляторов Нивы.

В заводской схеме вентиляторы подключаются параллельно друг другу, а включение осуществляется автоматически через два реле. Автоматическое включение зависит от типа двигателя. На карбюраторном двигателе включении осуществляется датчиком, установленном на радиаторе. Температура в этом случае зависит от температуры срабатывания датчика указанной на корпусе. На инжекторном двигателе включение вентиляторов осуществляет блок управления двигателем при достижении температуры записанной в программе управления.

Неисправности вентиляторов

Рассмотрим, какие могут возникнуть неисправности вентилятора охлаждения Нива и как их выявить. Самая распространённая неисправность перегорание предохранителей.

Перегорает предохранитель.

Однократное появление такой неисправности не говорит о неисправности проводки или самих вентиляторах. При работе предохранители нагреваются и со временем выходят из строя. Их достаточно просто заменить. Находятся они на карбюраторной машине в нижнем блоке предохранителей, а на инжекторной в дополнительном блоке у стойки водительской двери.

Если предохранители перегорают непосредственно при включении вентиляторов, то необходимо найти короткое замыкание или заменить вентилятор. Для определения места неисправности достаточно разъединить фишку на электродвигатель вентилятора и соединить между собой провода на датчике радиатора при включенном зажигании.

На инжекторном двигателе для проверки необходимо снять фишку с датчика температуры, который находится на термостате. При этом блок управления двигателем перейдёт в аварийный режим и задействует программу работы с неисправным датчиком температуры и включит реле вентиляторов. Если предохранитель при этом сгорит, то необходимо найти и устранить короткое замыкание. Если предохранитель останется целым, то проблема, скорее всего в электродвигателе вентилятора. Неисправные вентиляторы имеют заедание или затруднённое вращение. Это может быть вызвано отпадание магнита статора или износ втулок якоря. Неисправный вентилятор следует заменить.

Вентилятор не включается

Ещё одна распространённая неисправность, когда вентилятор не включается при достижения температуры срабатывания. Причина может быть в неисправности датчика вентилятора на карбюраторной машине или блока управления двигателем на инжекторной, неисправность реле, обрыв проводов, неисправность электродвигателя вентилятора.

Поиск неисправности лучше начать с проверки датчика температуры или блока управления. Делается это как описано ранее перемыканием проводов на датчике карбюраторного двигателя или снятия фишки с датчика температуры на инжекторном. Если вентиляторы при этом не заработают, то необходимо проверить реле включения.

Реле находятся под панелью приборов на передней стенке. Для проверки снимите фишку с реле и проверьте наличие питания на выводах 30 и 85. Если питания нет, проверьте состояние предохранителя и проводов. При наличии питания соедините выводы 86 и 85 реле контрольной лампой. Если контрольная лампа не загорит, то оборван провод от разъёма ЭБУ до гнезда реле или не исправен сам ЭБУ. Загоревшая лампа свидетельствует о неисправности реле.

Для проверки реле соедините куском медного провода выводы 87 и 30, что должно вызвать срабатывание вентиляторов. Если этого не произошло, то подключите к разъёму контрольную лампу, не убирая перемычку из разъёма реле. Если лампа не загорит, то соедините один конец контрольной лампы с корпусом, а вторым проверьте наличие плюса на разъёме. Если при этом контрольная лампа не загорит, то обрыв провода от реле, до разъёма вентилятора. Соответственно свечение лампы свидетельствует о плохом контакте минусового провода с корпусом или об обрыве провода. Наличие питания и минуса говорит неисправности электродвигателя.

В случае, когда при перемыкании выводов реле вентилятор начнёт работать необходимо, проверить состояние проводов соединяющих датчик температуры или блок управления двигателем в зависимости от типа двигателя.

admin 18/04/2015 «Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Блок Предохранителей — Автозапчасти и аксессуары

		12 000 тг. Договорная
	Алматы, Алмалинский район 28 янв.

Схема предохранителей нива 2121

Таблица и рисунок взяты из мануала.

Плафоны. Звуковые сигналы. Штепсельная розетка. Прикуриватель. Лампы стоп-сигнала.

Левая фара (дальний свет) и контрольная лампа включения дальнего света.

Правая фара (дальний свет).

Левая фара (ближний свет).

Правая фара (ближний свет).

Правый передний фонарь (габаритный свет). Левый фонарь освещения номерного знака. Лампа освещения прикуривателя.Левый задний фонарь (габаритный свет). Лампы освещения приборов.

Контрольная лампа и указатель давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Контрольная лампа включения стояночного тормоза. Контрольная лампа уровня тормозной жидкости. Указатели поворота и соответствующая контрольная лампа. Контрольная лампа управления воздушной заслонкой карбюратора. Контрольная лампа заряда аккумуляторной батареи. Запорный клапан карбюратора.Тахометр. Задние фонари (свет заднего хода). Контрольная лампа блокировки дифференциала.

Регулятор напряжения. Обмотка возбуждения генератора.

Реле очистителя и омывателя фар (при отсой кнопке выключателя очистителя и омывателя фар). Электродвигатель омывателя фар. Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения.

Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации.

Автовладельцы хорошо знают, что блок предохранителей ВАЗ 21214, 21213 (Нивы) — это важнейшая деталь, требуемая детального изучения. Знание электрической схемы позволяет избежать многих проблем и провести своевременную поломку. Семейство проходит не одно десятилетие, оно успело пережить ряд радикальных изменений — переход с карбюраторных на инжекторные двигатели, например. Это не повлекло за собой радикального изменения расположения и наполнения монтажных блоков, которых два в салоне и один под капотом.

Блок предохранителей ВАЗ Нива старого и нового образца

В общих чертах разница между блоками выглядит так:

Новый дополнительный блок

Старый дополнительный блок

Сила тока (ампер)

За что отвечает

Сила тока (ампер)

За что отвечает

Лампы поворотников, реле-прерыватель поворотников и аварийки

Реле дневных фар, Лампы дневных фар

Задние противотуманные огни, их реле

Противотуманные фары и их реле

Схема предохранителей ВАЗ Нива на инжектор

Нива с инжекторной подачей топлива на сегодняшний день практически полностью вытеснила карбюраторные модели семейства. С переходом к новой системе впрыскивания, производитель постарался максимально снизить неудобства для автовладельца и радикально не изменить расположение монтажных блоков, а также наполнение их защитными элементами. Традиционно их два в салоне. Ещё один, в кузове, ответственен за управление мотором.

Блок предохранителей ВАЗ 21214 Нива с описанием

Сила тока (ампер)

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов (указатель охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателиповорота, блокировка дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левый дальний свет, контрольная лампа включения дальнего света

Правый дальний свет

Левый ближний свет

Правый ближний свет

Выключатель аварийной сигнализации, реле-прерыватель
(в режиме аварийной сигнализации), контакты реле обогрева
стекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампы
сигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

В нижнем дополнительном монтажном блоке ВАЗ Нива можно найти такие элементы электрозащиты:

Сила тока (ампер)

За что отвечает

Реле дневных ходовых огней, лампы дневных ходовых огней

Лампы и реле заднего противотуманного огня

Сила тока (ампер)

Контакты реле правого электровентилятора

Контакты реле левого электровентилятора

Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания

Схема предохранителей ВАЗ 21213 Нива

Заметной разницы в схемах с инжектором по сравнению с ВАЗ 21214 не наблюдается.

Схема предохранителей ВАЗ 2131 Нива

Как и ВАЗ 21214, модель 2131 оснащена двумя монтажными блоками для предохранителей, отвечающими за большинство электроцепей. Один дополнительный блок также оснащен элементами, защищенными цепями системы управления мотором.

Схема предохранителей карбюраторной ВАЗ Нивы

Единственное отличие между монтажными блоками Нивами с инжекторной и карбюраторной системой связано с блоком. Он находится под капотом автомобиля в специально выделенном для этого отсеке.Его схема выглядит так:

Расположение предохранителей Нивы 21213

Эта схема актуальна для всех моделей, выпускавшихся с 1997 г. по 1999 г.

Блоки предохранителей (2 шт.) Электрооборудования автомобиля Нива 21213 с карбюраторным двигателем установлены слева от рулевой колонки, под передней панелью.

№1 (16А)

Электродвигатель вентилятора отопителя

Реле (обмотка) очистителей фар и электродвигателей очистителей фар при всех положениях щеток кроме исходного

Реле (обмотка) включения обогрева заднего стекла

Электродвигатель омывателя ветрового стекла

Реле и электродвигатель очистителя ветрового стекла

Контрольная лампа указателей поворота

Задние фонари (лампы света заднего хода)

Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда АКБ

Контрольная лампа блокировки дифференциала

Реле-прерыватель и контрольная лампа стояночной тормозной системы

Контрольная лампа недостаточного уровня тормозной жидкости

Контрольная лампа давления моторного масла

Указатель температуры охлаждающей жидкости

Указатель уровня топлива с контрольной лампой резерва

Левая фара (дальний свет)

Контрольная лампа дальнего света фар

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Левый передний фонарь (габаритный свет)

Правый задний фонарь (габаритный свет)

Фонари освещения номерного знака

Контрольная лампа габаритного света

Правый передний фонарь (габаритный свет)

Левый задний фонарь (габаритный свет)

Лампы освещения комбинации приборов

Табло подсветки рычагов управления отопителем

Лампы освещения прикуривателя

Лампы подсветки выключателей

Элемент обогрева заднего стекла и реле (контакты) его включения

Штепсельная розетка для переносной лампы

Плафоны освещения салона

Задние фонари (лампы стоп-сигнала)

№11 (8А), №12 (8А), №14 (16А), №16 (8А)

Задние фонари (противотуманный свет)

Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения

Реле (контакты) очистителей фар

Электродвигатель омывателей фар

Реле Нива 21213

Три реле электрооборудования Нива 21213 установлены под панелью приборов, справа от рулевой колонки.Это реле типа 113.3747-10. Они управляют включением ближнего света фар, дальнего света фар и обогревом заднего стекла (двери задка).

Примечания и дополнения

— На автомобилях Нива до 1996 г.в. на предохранителе №2 также «висел» вольтметр.

Внедорожник Нива известен под названием ВАЗ-2121 (ВАЗ 21213, ВАЗ 21214) а с 2006 года как Лада 4 × 4 . Выпускается с 1977 года по настоящее время с различными модификациями кузова, преимущественно 3-х и 5-ти дверные универсалы с бензиновыми двигателями ( карбюратор, инжектор ). В нашей публикации вы найдете описание блоков предохранителей и реле Нива 2121 с местами их расположения, фото примерами исполнения и схемами блоков.Отметим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания электросхему Нива.

В связи с большим периодом выпуска и огромным разнообразием исполнения нету общего одного описания блока предохранителей и реле для Нива 2121. В автомобиле, назначение предохранителей может отличаться от представленного.

Все основные блоки предохранителей и реле находятся в салоне, под панелью приборов со стороны водителя.

Общее расположение блоков

Схема

Описание

п, цитата 7,0,1,0,0 ->

Блок предохранителей системы управления двигателем
Реле стеклоочистителя ветрового стекла
Основной блок предохранителей
Блок реле системы управления двигателем
Дополнительный блок реле (над педалью газа, и не показан по схеме)

Блок предохранителей системы управления двигателем

Схема

Обозначение

1	15А 1 * Датчики ЭСУД Реле стартера Клапан продувки адсорбера
1	7,5А 2 * Контроллер
1	3: Реле электро бензонасоса (контакты) Электро бензонасос
1	30А 4,5 * Вентилятор охлаждения
2	15А 1 * Форсунки Катушки зажигания Контроллер ЭСУД Реле электро вентилятора правого Реле электро вентилятора левого
2	15А 2 * Реле электро бензонасоса (контакты) Электро бензонасос
2	30А 3 * Резерв
2	30А 4,5 * Вентилятор охлаждения
3,4	30А 1 * Электро вентиляторы (правый, левый) Реле электро вентилятора правого Реле электро вентилятора левого
3	15А 2 * Главное реле
3	15А 3 * Контроллер
3	15А 4 * Катушка зажигания, питание управления реле вентиляторов, контроллер, форсунки
3	15А 5 * Реле зажигания
4	15А 3 * Главное реле Реле электро вентиляторов (обмотка) Реле электро бензонасоса (обмотка) Датчик скорости автомобиля Электромагнитный клапан адсорбера Датчик кислорода Датчик массового расхода воздуха Контроллер
4,5	30А 2 * Реле электро вентиляторов (обмотка) (правый, левый) Электродвигатель электро вентиляторов (правый, левый)
4	15А 4 * Датчик массового расхода воздуха, датчик фаз, подогрев датчика кислорода (двух), клапан продувки адсорбера, ДС
4	15А 5 * Электро бензонасос
5	15А 1 * Электро бензонасос Реле электро бензонасоса

1 * — 2014-2016 г, 2 * — 2010-2012 г, 3 * — 2007-2008 г, 4 * — Автомобили с контроллерами Bosch ME17.9.7 / M74, 5 * — Автомобили с контроллерами 7.9.7+.

Главный блок предохранителей

Схема

Назначение

1	16А Электродвигатель вентилятора отопителя Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щетки, кроме исходного Реле (обмотка) включения обогрева заднего стекла Электродвигатели очистителя и омывателя заднего стекла Электродвигатель омывателя ветрового стекла
1 *	16А Плафоны Звуковые сигналы Штепсельная розетка Прикуриватель Лампы стоп-сигнала
2	8А Реле и электродвигатель очистителя стекла Лампы указателей поворота и прерывателя указателей поворота и аварийной сигнализации (в режиме указателей поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа включения блокировки дифференциала в раздаточной коробке Контрольная лампа включения стояночного тормоза Контрольная лампа аварийного состояния рабочей тормозной системы Контрольная лампа недостаточного давления масла Указатель температуры жидкости в системе охлаждения двигателя Указатель уровня топлива с контрольной лампой резерва топлива Контрольная лампа заряда аккумуляторной батареи Контрольная лампа прикрытия воздушной заслонки карбюратора Тахометр Электродвигатель отопителя Реле очистителей и омывателя фар (при не соответствующей кнопке выключател я очистителей и омывателя фар) Электродвигатели очистителей фар при всех положениях щетки, кроме исходного *
3	8А Левая фара (лампа дальнего света) Контрольная лампа включения дальнего света фар
4	8А Правая фара (лампа дальнего света)
5	8А Левая фара (лампа ближнего света)
6	8А Правая фара (лампа ближнего света)
7	8А Левый передний фонарь (габаритный свет) Правый задний фонарь (габаритный свет) Фонари освещения номерного знака Контрольная лампа включения габаритных огней
8	8А Правый передний фонарь (габаритный свет) Левый задний фонарь (габаритный свет) Лампа освещения приборов Табло подсветки рычагов управления отопителем Лампа освещения прикуривателя Лампы подсветки выключателей и переключателей
9	16А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации Элемент обогрева заднего стекла и реле (контакты) его включения
9 *	8А Контрольная лампа и указатель давления масла Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Контрольная лампа включения стояночного тормоза Контрольная лампа уровня тормозной жидкости Указатели поворота и соответствующая контрольная лампа Контрольная лампа управления воздушной заслонкой карбтора Контрольная лампа заряда аккумуляторной батареи Запорный клапан карбюратора Тахометр Задние фонари (свет заднего хода) Контрольная лампа блокировки дифференциала Реле-прерыватель указателей поворота Обогрев заднего стекла (цепь управления)
10	16А Звуковой сигнал Патрон подключения переносной лампы Плафоны освещения салона Задние фонари (лампы стоп-сигнала)
10 *	8А Регулятор напряжения Обмотка возбуждения генератора
11	8А Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Задний противотуманный фонарь
12	8А Реле дневных ходовых огней, лампы дневных ходовых огней
12 *	8А Реле очистителя и омывателя фар (при разъемой кнопке выключателя очистителя и омывателя фар) Электродвигатель омывателя фар Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками положения
13	8А Задние фонари (лампы противотуманного света) Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения Реле (контакты) очистителей фар Электродвигатель омывателя фар
14	16А Прикуриватель
15	16А Резервный Обогрев заднего стекла (силовая цепь)
16 *	8А Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации Очиститель и омыватель заднего стекла

За работу прикуривателя отвечает предохранитель номер 14 либо номер 1 на 16А, в зависимости от года выпуска.

Блок реле управления двигателем

Он расположен под главным блоком предохранителей и включает 5 реле и 1 предохранитель.

Схема

Электро схема блока

Расшифровка

Реле зажигания
Главное реле
Реле правого вентилятора охлаждения
Реле левого вентилятора охлаждения
Реле бензонасоса
Предохранитель топливного насоса F5 на 15A

Единственное отличие между Нивами с инжекторной и карбюраторной системой связано с тем, что блок реле управления двигателем находится под капотом автомобиля в специально выделенном для этого для этого для этого месте.

Дополнительный блок реле

Данный блок находится над педалью газа.

Схема

Описание

Реле задних противотуманных фонарей
Реле подогрева заднего стекла
Реле ближнего света фар
Реле дальнего света фар

Отдельные предохранители и реле могут быть установлены под капотом: на автомобилях с АБС в левой части моторного отсека около гидроагрегата АБС устанавливается колодка с предохранителями, которые защищают элементы анти блокировочной системы тормозов и реле стартера не далеко самого стартера.

Элеткросхема Нива 2121

Больше информации про электрооборудование Нива 2121 получить возможность изучить схему и обозначение к ней.

-> p, цитата 30,0,0,0,1 ->

А если остались вопросы, задавайте их в комментарии.

предохранителей ваз 21214 нива инжектор схема «NewNiva.ru

Расположение блоков предохранителей и реле Lada 4 × 4

Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:
1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.
Четвертый блок реле находится над педалью газа.

В любом автомобиле есть блок-предохранители, отвечающие за работу тех или красных транспортных средств. При выходе определенных предохранителей из строя, работа некоторых элементов становится невозможной, но если ломается сам блок, то транспортное средство просто не поддерживает движение. Сегодня мы расскажем вам, какую роль играют предохранители ВАЗ 21214 Нива инжектор, как выглядит схема, где расположен блок и как его заменить.

Автомобиль ВАЗ 21214 Нива инжектор

Блок предохранителей (далее — БП), в отличие от моделей отечественного автопрома, расположен в салоне транспортных средств. В частности, он находится с водительской стороны под рулем.

Как правило, проблема устраняется заменой предохранителя.

Как же выглядит непосредственно схема БП? Этот вопрос может быть интересным для владельцев Нив. Ниже рассмотрим электросхему блока с описанием всех компонентов, отвечающих за работу тех или других устройств в авто.

Электросхема БП для Нивы

Номер предохранителя	Предназначение
1	Данный компонентный блок обеспечивает работоспособность следующих элементов: вентилятор отопителя; для функционирования фар и мотора дворников их очистки; за обогрев заднего стекла; за работу дворников и омывателя стекол.
2	Этот предохранитель схемы обеспечивает: функционирование ламп реверсивного хода; включение ламп поворотников; включение моторчика дворников лобового стекла; функционирование лампочек заслонки карбюратора, давления моторной жидкости, ручного тормоза, уровня тормозной жидкости; функционирование датчика температуры двигателя; работоспособность датчика уровня бензина в баке.
3,4	Эти элементы обеспечивают работоспособность дальнего света фар.
5,6	Данные элементы обеспечения работы ламп ближнего света.
7	Отвечает за функционирование ламп подсветки панели приборов, номерного знака, а также габаритных огней.
8	Также отвечает за работоспособность габаритных огней, лампы света в салоне и за работу прикуривателя.
9	Отвечает за функционирование ламп включения поворотов, за работу «аварийки».
10	Предохранитель электросхемы отвечает за рулевой гудок, штепсельную розетку, а также включение стоп-огней.
12	Отвечает за включение задних противотуманных фар, а также за функционирование моторчика их очистителя.
16	Обеспечивает работоспособность прикуривателя.

Также следует отметить, что в автомобилех ВАЗ 21214 инжектор находится еще один БП с компонентами системы впрыска. Он расположен отдельно от основного БП с левой стороны под рулем.

Место расположения дополнительного БП

Номер	Предназначение
1	Этот элемент обеспечивает бесперебойную работу вентиляторов охлаждения.
2	Обеспечивает бесперебойное функционирование электрического бензонасоса.
3	Обеспечивает работоспособность блока управления
4	Обеспечивает функционирование главного реле системы впрыска.

В случае с первым БП, если элементы устройства начнут выходить из строя, это никак не грозит работоспособности авто, разумеется, за исключением поломок некоторых компонентов. Однако в случае со вторым БП, если хотя бы один компонент замкнет и не будет работать, завести двигатель ВАЗ 21214 инжектор не получится.

Загрузка…

В любом автомобиле есть блок предохранителей, отвечающий за работу тех или топливных компонентов транспортных средств. При выходе определенных предохранителей из строя, работа некоторых элементов становится невозможной, но если ломается сам блок, то транспортное средство просто не поддерживает движение. Сегодня мы расскажем вам, какую роль играют предохранители ВАЗ 21214 Нива инжектор, как выглядит схема, где расположен блок и как его заменить.

Блок предохранителей (далее — БП), в отношении от модели отечественного автопрома, расположен в салоне транспортные средства.В частности, он находится с водительской стороны под рулем.

Как правило, проблема устраняется заменой предохранителя.

В случае с первым описанным БП, если элементы устройства начнут выходить из строя, это никак не грозит работоспособности авто, разумеется, за исключением поломок некоторых компонентов.Однако в случае со вторым БП, если хотя бы один компонент замкнет и не будет работать, завести двигатель ВАЗ 21214 инжектор не получится.

Время от времени электроника дает сбои, которые необходимо устранить. Первым на что при таких сбоях следует обращать внимание — это блок предохранителей, а также реле.

В данной статье будет рассмотрен блок предохранителей Нива Шевроле с описанием.

Если выходит из строя, то в первую очередь стоит обратить внимание на блок защитных предохранителей, так как они защищают все устройства от таких факторов как повышенный ток, короткие замыкания. Поэтому нужно знать, где они находятся.

Расположение блоков предохранителей и реле Нива 4х4

Основной и дополнительный блоки предохранителей

F1 (16А)	Вентилятор печки, обогрев стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
F2 (8А )	Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указатели поворота, блокировка дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3 (8А)	Левая фара (дальний свет), контрольная лампа включения дальнего света
F4 (8А)	Правая фара (дальний свет)
F5 (8А)	Левая фара (ближний свет)
F6 (8А)	Правая фара (ближний свет)
F7 (8А)	Лампы габаритного света в левом переднем и контрнемфонарях, фонари габаритного света

F8 (8А)
Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением
и вентиляцией
F9 (8А)
двери багажного отделения
F10 (8А)
Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях
F11, F12 (8А)
Резерв
F13 (8А)
Контакты реле противотуманного света в задних фонах арях
F14 (16A)
Прикуриватель
F15 (16A), F16 (8A)
Резерв
Дополнительный блок:

F11 (8A)	Лампы указателей поворота и реле поворота аварийной сигнализации (в режиме аварийной сигнализации)
F12 (8А)	Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)	Лампы и реле заднего противотуманного огня
)	Прикуриватель
F15 (16А)	Резервный
F16 (8А)	Резервный

№ и номинал предохранителя

Защищенная цепь019 9032 (Основная)019 9032 *

Дополнительный блок

Электростеклоподьемники передних дверей Электропривод боковых зеркал
2 (16А) **	Электровентиля тор климатической установки, компрессор кондиционера
9 (16А) *	Обогреватели боковых зеркал
10 (16А) *	Плафон освещения салона центральный
* 15 (16321 Электровентилятор климатической установки, компрессор кондиционера

Схема размещения реле и предохранителей Шеви Нива приведена ниже.Компоновка блока, установленного на вашем автомобиле, может отличаться. Это зависит от комплектации и года выпуска автомобиля.

Расположение реле и предохранителей в монтажном блоке:

F1 (5 А) Лампы фонарей освещения номерного знака, Контрольная лампа наружного освещения в комбинации приборов, Контрольная лампа габаритного света в выключателе наружного освещения, Подкапотная лампа, Реле включения противотуманных фар (обмотка), Лампа дополнительного сигнала торможения, Лампы габаритного света левого борта
F2 (7,5 А) Левая фара (ближний свет)
F3 (10 А) Левая фара (дальний свет), Контрольная лампа дальнего света фар в комбинации приборов
F4 (10 А) Левая противотуманная фара
F5 (30 А) Реле электростеклоподъемников передних дверей, Электростеклоподъемники передних дверей
F6 (15 А) Прикуриватель
F7 (20 А) Реле звукового сигнала, Звуковой сигнал, Фонарь освещения багажника
F8 (25 А) Реле обогрева заднего стекла (контакты), Элемент обогрева заднего стекла, Электронагреватели наружных зеркал
F9 (20 А) Реле обогрева заднего стекла (обмотка), Электродвигатель очистителя ветрового стекла, Электродвигатель очистителя заднего стекла, Реле включения очистителей и омывателя фар, Переключатель очистителей и омывателей ветрового и заднего стекла, Электродвигатель омывателя заднего стекла, Электродвигатель омывателя фар, Плафон освещения вещевого ящика
F10 (20 А) Блок управления блокировкой замков дверей (блок управления электропакетом на автомобилях комплектаций 55, 34)
F11 (5 А) Лампы габаритного света правого борта, Регулятор освещения приборов (потенциометр)
F12 (7,5 А) Правая фара (ближний свет), Моторедукторы корректоров света фар
F13 (10 А) Правая фара (дальний свет)
F14 (10 А) Правая противотуманная фара.
F15 (20 А) Реле включения обогрева передних сидений (контакты), Блок управления электрообогревом, Блок управления электрозеркалами, Электроприводы наружных зеркал
F16 (10 А) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации), Лампы аварийной сигнализации указателей поворота
F17 (7,5 А) Плафон освещения салона, Плафон индивидуального освещения, Лампы стоп-сигнала, Сигнализатор иммобилизатора
F18 (25 А) Переключатель электродвигателя отопителя, Электродвигатель отопителя
F19 (10 А) Датчик уровня тормозной жидкости и реле уровня тормозной, жидкости в комбинации приборов, Реле-сигнализатор указателей поворота и аварийной сигнализации (в режиме указателей поворота), Лампы указателей поворота, Контрольные лампы указателей поворота в комбинации приборов, Реле включения обогрева передних сидений (обмотка), Реле стартера (обмотка) ), Комбинация приборов, Выключатель кондиционера.
F20 (7,5 А) Иммобилизатор, Задние противотуманные фонари

Содержание

1 Фактическое расположение
2 Два блока предохранителей на ВАЗ 2121
3 Управление двигателем
4 Второй блок расположен над педалью газа. Имеет четыре элемента.
5 Монтажная схема соединения предохранителей
6 Монтаж и сборка

фар

№1	Реле задних противотуманных фонарей
№2	Реле подогрева заднего стекла

№4	Реле дальнего света фар

Схема предохранителей ВАЗ Нива на инжектор

Загрузка…

Для того, чтобы заменить перегоревший электропредохранитель не нужны особые знания и навыки.Все очень просто.

Ниже рассмотрим процесс замены БП своими руками. Для вам замены понадобится новый БП и ключ-головка на «8».

Для начала открытия капот и отключите аккумуляторную батарею.
Теперь под панелью приборов найдите ваши БП. При помощи ключа-головки на «8» открутите две основные гайки.
Сделав это, подденьте БП и снимите их со шпилек.
Если вы меняете старый компонент на новый, то перед этим необходимо пометить все провода.Либо же возьмите новый БП и по очереди вставьте в него провода из старого блока. Для снятия проводов простоя потяните их за штекеры.
Чтобы проверить работоспособность нового БП, подключите обратно аккумуляторную батарею.

На этом процесс замены БП завершен.

Обратите внимание! В Интернете есть набор советов по поводу того, что делать, если один из компонентов БП вышел из строя. В частности, некоторые автовладельцы допускают ошибки, которые могут негативно сказать на работе электрической проводки в целом.При выходе из строя предохранителя некоторые водители просто берут обычную проволоку и загибают ее двумя концами, вставляя в БП на место компонента.

Они утверждают, что в этом нет ничего страшного и временно поездить так можно. Учтите — такие самодельные решения могут не только негативно сказать на работе БП, но и на всей электрической цепи в целом. Одно короткое замыкание может не только вывести из строя сам БП, но и спровоцировать возгорание, а, соответственно, и пожар.

и задний
Подсветка: панель приборов, прикуриватель, выключатели и переключатели салона Для

Номер	положения мощность A	Назначение предохранителя
Блок предохранителей положения под панелью управления
1	16	Вентилятор щеток при помощи двигателя и электродвигателя Очиститель фарфора — электродвигатель и очиститель фар двигателя отопителя , за исходным исходным Обогрев заднего стекла — реле включения (обмотка) Очиститель и омыватель стекла Омыватель ветрового стекла
2	8	Указатель поворота, реле указателя поворота и аварийной сигнализации — указатель поворота Фонари заднего хода Очиститель ветрового стекла (моторедуктор и реле) Генератор — обмотка возбуждения Контрольные лампы: уровень тормозной жидкости, давление масла, воздушная заслонка карбюратора, стояночный тормоз Указатель температуры охлаждающей жидкости 9008 5 Указатель уровня топлива, контрольная лампа резерва Вольтметр
3	8	Дальний свет — левая фара, контрольная лампа панели управления
4	8	Дальний свет — правая фара	1	8	Ближний свет — левая фара
6	8	Ближний свет — правая фара
7	8
8	правый
9	16	Указатель поворотов и реле прерыватель аварийной сигнализации Контрольная лампа аварийной сигнализации Обогрев заднего стекла: устанавливающий элемент и реле включения (контакты)
10	16	Звуковой сигнал 9 0085 Штепсельная розетка Освещение салона Стоп-сигнал — задние фонари
12 (13)	8	Противотуманные фонари — задние
16 (15)	16

8 9403 Пририватель 9 -21214 предохранители системы впрыска находятся в отдельном блоке с левой стороны под панелью приборов.

1	30	Вентиляторы охлаждения
2	15	Электробензонасос
3	15	Блок управления

Примечание. Имейте ввиду что расположение и назначение предохранителей менялось и продолжает изменяться, в зависимости от года выпуска и модификации автомобиля. На данной странице представлены несколько вариантов, будьте внимательны!

Большинство предохранителей находятся в блоках, расположенных в салоне под панелью приборов, слева от рулевой колонки. Плавкие предохранители установлены в двух блоках рядом, они соединены между собой (рис. 44) и удерживаются в них пружинными контактами.В верхнем блоке установлено десять предохранителей, в нижнем — шесть предохранителей. Защищенные ими цепи указаны в таблице 3.

В случае повторного выхода из строя предохранителя для устранения причин, вызвавших его оплавление, обратитесь к дилеру LADA.

Недопустима установка самодельной перемычки или предохранителя другого номинала взамен перегоревшего.

Плавкими предохранителями не защищаются электрические цепи зажигания, пуска двигателя, генератора (за исключением обмотки возбуждения), реле ближнего света фар, реле дальнего света фар.

Дополнительные блоки предохранителей и реле

На автомобилях с ЭСУД на левой боковине передней панели под панелью приборов устанавливается дополнительная колодка (рис. 45) с четырьмя предохранителями, которые защищают элементы систем впрыска. (от них находится диагностический разъём) Неисправный предохранитель находится справа по вышедшим из цепям, которые он защищает, в соответствии с таблицами 4.

Блок реле системы управления двигателем (под основным блоком): 1 — реле зажигания; 2 — главное реле; 3 — реле правого электровентилятора; 4 — реле левого электровентилятора; 5 — реле топливного насоса; 6 — предохранитель топливного насоса (F5, 15 А)

На автомобилях с АБС в левой части моторного отсека около гидроагрегата АБС устанавливается колодка с предохранителями, которые защищают элементы антиблокировочной системы тормозов.Номиналы предохранителей указаны в таблице 5.

Для подключения и защиты цепей ЭСУД применяется провод типа «предохранительная линия», входящий в состав жгута проводов системы зажигания и подключающийся непосредственно к АКБ. Защищенные данные проводом цепи указаны в таблице 6.

В комплектации LADA 4 × 4 Urban, электрооборудование имеет дополнительные цепи защищенными плавкими предохранителями, перечень которых указан в таблице 7. Перечень основных предохранителей такой же, как у обычных коплектации LADA 4 × 4.

Цепи, защищаемые плавкими предохранителями

ТАБЛИЦА 3 (для рис. 44)

Вариант 1 (более новый, в т.ч. Городской)

Вариант 2 (более старый)

1 (16А)

Электродвигатель вентилятора отопителя

Реле включения обогрева заднего стекла

Электродвигатели очистителя и омывателя заднего стекла

8Ародвигатель 2

Лампы света заднего хода (в задних фонарях)

Реле и электродвигатель очистителя ветрового стекла

Контрольная лампа включения блокировки дифференциала в раздаточной коробке

3 (8А)

Левая фара (лампа дальнего света) 9 0003

Контрольная лампа включения дальнего света фар

4 (8А)

Правая фара (лампа дальнего света)

5 (8А)

Левая фара (лампа ближнего света)

6 (8А)

Правая фара (лампа ближнего света)

7 (8А)

Лампа переднего левого габаритного огня

Лампа заднего левого габаритного огня

Фонари освещения номерного знака

Контрольная лампа габаритных огней

8 (8А)

Лампа переднего габаритного огня

Лампа заднего правого габаритного огня

Лампа освещения приборов

Табло подсветки рычагов управления отопителем

Лампа подсветки прикуривателя

Лампы подсветки выключателей и переключателей

9 (16А)

Элемент обогрева заднего стекла, реле и его

16А)

Плафоны освещения салона

Лампы стоп-сигналов в задн их фонарях

Лампы дополнительного сигнала торможения

Блок 2

11 (8А)

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)

12 (8А)

Реле дневных ходовых огней, лампы дневных ходовых огней

13 (8А)

Лампы и реле заднего противотуманного огня

14 (16А)

15 (16 А)

16 (8А)

№ и номинал предохранителя	Защищаемая цепь
Блок 1

1 (16А)

Электродвигатель вентилятора ветрового стекла

Реле (обмотка) включения обогрева заднего стекла

Электродвигатели омывателя, Электродвигателя и омывателя 9000 заднего стекла 2

2 (8А)

Реле и электродвигатель очистителя ветрового стекла 9 0003

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме поворота)

Контрольная лампа указателей поворота

Задние фонари (лампы света заднего хода)

Обмотка возбуждения генератора (при пуске двигателя)

Контрольная лампа включения блокировки дифференциала в раздаточной коробке

Контрольная лампа стояночного тормоза

Контрольная лампа включения аварийного состояния рабочей тормозной системы

Контрольная лампа недостаточного давления масла

Указатель температуры жидкости в системе охлаждения двигателя

Указатель уровня топлива с контрольной лампой резерва топлива

Контрольная лампа заряда аккумуляторной батареи

3 (8А)

Левая фара (дальний свет)

Контрольная лампа включения дальнего света фар

4 (8А)

Правая фара (дальний свет)

5 (8А)

Левая фара (ближний свет)

6 (8А)

я фара (ближний свет)

7 (8А)

Подфарник левый (габаритный свет)

Левый задний фонарь (габаритный свет)

Фонари знака

Контрольная лампа включения габаритных огней

8 (8А)

Подфарник правый (габаритный свет)

Правый задний фонарь (габаритный свет)

Лампа освещения приборов

Табло подсветки рычагов управления освещения

Лампа

Лампа Лампы подсветки выключателей и переключателей

9 (16А)

Указатели поворота и прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации Элемент обогрева заднего стекла и (контакты) его включения

10 (16А)

Плафоны освещения салона

Задние фонари (лампы стоп-сигнала)

Блок2

11 (8А)

12 (8А)

13 (8А)

Лампы противотуманного света, реле заднего противотуманного огня

14 (16А)

15 (16А)

16 (8А)

ТАБЛИЦА 4 ( для рис.45)

903 и номинал предохранителя	Защищаемая цепь
Блок 1

Вариант 1 (более новый, в т.ч. Городской)

Вариант 2 (более старый)

1 (15А)

Клапан продувки адсорбера

2 (15А)

Релеровентилятор цепи правого, левого

3,4 (З0А)

Электровляторами (правый, левый)

электроватора 2, левого левого)

9000

5 (15А)

№ и номинал20 предохранителя

1 (7,5A)

2 (15А)

Роса

Роса (контакты2 электробензонас)

15А)

4, 5 (30А)

Реле электровентиляторов (обмотка) (правый, левый)

Электродвигатель электровентиляторов (правый, левый)

Таблица 5

№ и номинал предохранителя

Защищаемая цепь

6 (5А)

7 (40А)

8 (25А)

Таблица 6

№ и номинал предохранителя

Защищаемая цепь

Предохранитель

000 типа «предохранительная линия»

Главное реле ЭСУД

Предохранители 1, 2, 5 системы впрыска (см.табл. 4, 2 вариант)

Таблица 7
(дополнительные цепи предохранителей в комплектации Urban)

№ и номинал предохранителя

Защищаемая цепь

Основной блок

1 (16А) *

Электростеклоподьемники передних дверей Электропривод боковых зеркал 20003

(16А) **

Электровентилятор климатической установки, компрессор кондиционера

9 (16А) *

Обогреватели боковых зеркал

10 (16А) *

Плафон освещения салонаый

Дополнительный блок

15 (16А) *

Электровентилятор климатической установки, компрессор кондиционера

Замена предохранителей

… снимаем крышку.

Аналогично снимаем крышку дополнительного блока предохранителей.

Заменяем предохранитель.

Где находятся предохранители и

Монтажный блок с предохранителями и на Ниве Шевроле реле крепится на специальных кронштейнах слева от рулевой колонки и закрывается снизу крышкой.Для доступа к монтажному блоку снимите его крышку, для чего отверните саморезы.

Система электрооборудования, электропроводки и расположения предохранительных блоков на автомобиле Нива 21214 и современная Шевроле Нива ВАЗ 2131 идентичны. В электросхеме этих машин имеется основной монтажный блок, установленный под нижней кромкой кожуха панели приборов в левой ноге водителя. Под основной блоком размещен дополнительный.

Немного левее и ниже установлен еще один дополнительный блок, в котором установлены вставки, отвечающие за работу компонентов системы впрыска топлива.Там находится отдельное реле управления работой дворников и набор системы управления двигателем.

Один из таких блоков расположен на левой стороне кузова около основной коробки предохранителей. Блок-схема установленного в непосредственной близости от левой ноги водителя, то он закрыт специальным защитным кожухом из пластика. Кожух фиксируется двумя саморезами под крестообразную отвертку. В блоке размещен диагностический разъем и четыре предохранителя, отвечающих за работу двигателя и самого системы охлаждения.

Блок со снятой крышкой

Обозначения предохранителей и их предназначение

Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

На крышке основного блока маркировка предохранителей отсутствует.

Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
Дальний свет (правая фара).
Ближний свет (левая фара).
Ближний свет (правая фара).
Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
Габариты (правая сторона), подсветка панели приборов.
Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
Стоп-сигналы, освещение салона, клаксон.

Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 — 16А). Нижний ряд отвечает за следующее:

Хранение вставки по 8А
Аналогично предыдущему.
Противотуманные задние огни.
Прикуриватель.
Хранение вставки на 16А.
Аналогично на 8А.

Следующий БП отвечает за работу двигателя. Схема предохранителей на Нива 21213 предполагает 5 позиций, а ВАЗ 21214 с установленной системой АБС — 7 (за нее соответствует позиции 5-7).Схема без АБС выглядит следующим образом:

Пуск электромотора вентилятора справа (30А).
Аналогичная позиция для левой стороны.
Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
Система снижения токсичной составляющей газов, датчик поставки в ДВС воздуха (15А).
Разъем для диагностики работы системы впрыска.

Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
Дальний свет (правая фара).
Ближний свет (левая фара).
Ближний свет (правая фара).
Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
Габариты (правая сторона), подсветка панели приборов.
Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
Стоп-сигналы, освещение салона, клаксон.

Хранение вставки по 8А
Аналогично предыдущему.
Противотуманные задние огни.
Прикуриватель.
Хранение вставки на 16А.
Аналогично на 8А.

Пуск электромотора вентилятора справа (30А).
Аналогичная позиция для левой стороны.
Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
Система снижения токсичной составляющей газов, датчик поставки в ДВС воздуха (15А).
Разъем для диагностики работы системы впрыска.

Основной блок с предохранителями и реле

Данный блок находится слева от рулевой колонки и закрывается снизу крышкой. Что бы к нему добраться, надо окрутить 2 винта, после отжав верхний край крышки, постепенно освободить её от всех креплений.

Появившийся блок будет держатся на специальном кронштейне.Сама схема предохранителей и количество элементов на нем, может различаться в зависимости от комплектации и года выпуска.

фото блока с предохранителями в шевроле нива

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота) , свет заднего хода, комбинация приборов (указатель охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указатели поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Лампы габаритного света в левом переднем и левом заднемфонарях, фо нари освещения номерного знака, контрольнаялампа включения габаритного

Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления вентиляцией системы отопления

Выключатель аварийного реле, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогревастекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

№ и номинал предохранителя дверей

Электростек Электростек Электростеклопроподьемники передних

Электровентилятор климатической установки, компрессор кондиционера

Обогреватели боковых зеркал

Плафон освещения салона центральный
Читать новости о новой Ниве
Блок Предохранителей — Автозапчасти и аксессуары
12 000 тг.
Договорная
г. Алматы, Алмалинский район 28 янв.
Блок Предохранителей Ваз — Автозапчасти и аксессуары
Обычные объявления
Найдено 81 объявление
Найдено 81 объявление
Хотите продавать быстрее? Узнать как

Блок предохранителей Ваз 2108-2115 старого образца / нового образца
Автозапчасти и аксессуары »Автозапчасти
700 грн.
Договорная
Песочин Вчера 22:14

Блок предохранителей ваз 2108-09-010-15 евро
Автозапчасти и аксессуары »Автозапчасти
650 грн.
Старобельск Вчера 18:59

Блок предохранителей ВАЗ 2107
Автозапчасти и аксессуары »Автозапчасти
750 грн.
Херсон Вчера 18:41

Блок предохранителей на ВАЗ2110
Автозапчасти и аксессуары »Автозапчасти
1400 грн.
Полтава Вчера 13:28

Блок предохранителей на Ваз 2108 2109 21099 Нового Образца
Автозапчасти и аксессуары »Автозапчасти
970 грн.
Днепровка Вчера 10:01

Блок предохранителей ВАЗ 2108,2109,2141 ст.образец, пред. евро 173
Автозапчасти и аксессуары »Автозапчасти
700 грн.
Киев, Шевченковский Вчера 08:33

Блок предохранителей на Ваз 2108 2109 21099 Нового Образца
Автозапчасти и аксессуары »Автозапчасти
700 грн.
Песочин 30 янв.

Блок предохранителей ВАЗ 2108,2109,2141 ст.образец, пред. евро 173
Автозапчасти и аксессуары »Автозапчасти
700 грн.
Песочин 30 янв.

Проводка подторпедная / блок предохранителей ВАЗ 1118 Калина
Автозапчасти и аксессуары »Автозапчасти
800 грн.
Умань 30 янв.

Продам блок предохранителей ваз 2108 09 099 инжекторный
Автозапчасти и аксессуары »Автозапчасти
800 грн.
Полтава 30 янв.
Без фото
Продам блок предохранителей ваз 2104
Автозапчасти и аксессуары »Автозапчасти
400 грн.
Чернигов 29 янв.

Блок предохранителей ваз 2107 инжектор
Автозапчасти и аксессуары »Автозапчасти
600 грн.
Бердянск 29 янв.

Блок предохранителей Ваз 2105 Ваз 2104 Ваз 2107
Автозапчасти и аксессуары »Автозапчасти
1050 грн.
Днепровка 29 янв.

Блок предохранителей Ваз 2108-2115 старого образца / нового образца
Автозапчасти и аксессуары »Автозапчасти
750 грн.
Договорная
Песочин 29 янв.

Эбу проводка блок предохранителей Ваз 2104-2107.
Автозапчасти и аксессуары »Автозапчасти
4000 грн.
Кривой Рог, Ингулецкий 29 янв.

Стойки ваз 2109-21099, блок предохранителей, мотор 1.5 инжектор ваз21099
Автозапчасти и аксессуары »Автозапчасти
1000 грн.
Широкая Дача 28 янв.

Блок предохранителей Евро Ваз 2103-2106,2121, ГАЗ-3110 в сборе Авар
Автозапчасти и аксессуары »Автозапчасти
110 грн.
Фастов 28 янв.

Крышка блока предохранителей ВАЗ 2170 Приора
Автозапчасти и аксессуары »Автозапчасти
300 грн.
Умань 28 янв.

Блок предохранителей / проводка подторпедная для ВАЗ 2170 приора
Автозапчасти и аксессуары »Автозапчасти
1400 грн.
Умань 28 янв.

Блок предохранителей, блок запобіжників, ВАЗ 2108,2109,21099
Автозапчасти и аксессуары »Автозапчасти
550 грн.
Дрогобыч 27 янв.

Блок предохранителей ваз 2105-07, евро.
Автозапчасти и аксессуары »Автозапчасти
650 грн.
Старобельск 27 янв.

Блок предохранителей нового образца для ВАЗ 2101-07 евро 13.
Автозапчасти и аксессуары »Автозапчасти
100 грн.
Песочин 27 янв.

Блок предохранителей ВАЗ
Автозапчасти и аксессуары »Автозапчасти
320 грн.
Сумы 26 янв.

Блок предохранителей ВАЗ 2101 СССР
Автозапчасти и аксессуары »Автозапчасти
90 грн.
Каменец-Подольский 26 янв.

Блок предохранителей на Ваз 2108, 2109, 21099
Автозапчасти и аксессуары »Автозапчасти
600 грн.
Договорная
Киев, Дарницкий 26 янв.

Блок предохранителя ВАЗ
Автозапчасти и аксессуары »Автозапчасти
150 грн.
Договорная
Запорожье, Хортицкий 26 янв.

Блок предохранителей ваз 2105 старого зразка
Автозапчасти и аксессуары »Автозапчасти
800 грн.
Киев, Соломенский 26 янв.

проводка с блоком предохранителей ВАЗ 1118
Автозапчасти и аксессуары »Автозапчасти
650 грн.
Договорная
Пологи 26 янв.

Крышка блока предохранителей ВАЗ 2109
Автозапчасти и аксессуары »Автозапчасти
50 грн.
Днепрорудное 26 янв.

Блок предохранителей Ваз 2108-2115 нового образца / старого образца
Автозапчасти и аксессуары »Автозапчасти
800 грн.
Одесса, Суворовский 25 янв.

Монтажный блок (блок предохранителей) для ВАЗ 2107
Автозапчасти и аксессуары »Автозапчасти
939 грн.
Николаев, Ингульский 25 янв.

Блок предохранителей ВАЗ 2104,05,07 (Пальчиковый)
Автозапчасти и аксессуары »Автозапчасти
320 грн.
Донецк, Кировский 25 янв.
Блок предохранителей Ваз 2108 2109 2113 2114 2115
Автозапчасти и аксессуары »Автозапчасти
450 грн.
Горловка 25 янв.

Продам блок предохранителя ваз 21099
Автозапчасти и аксессуары »Автозапчасти
1000 грн.
Харьков, Холодногорский 24 янв.

Блок предохранителей ВАЗ 2101, 2102, 2103, 2106
Автозапчасти и аксессуары »Автозапчасти
50 грн.
Чернигов 24 янв.

Блок предохранителей ваз 2107
Автозапчасти и аксессуары »Автозапчасти
500 грн.
Артемовск 23 янв.
Блок предохранителей ваз2108-99
Автозапчасти и аксессуары »Автозапчасти
Обмен
Полтава 23 янв.

Блок предохранитель ваз 05,07
Автозапчасти и аксессуары »Автозапчасти
400 грн.
Херсон 23 янв.

Блок предохранителей Ваз2108 / 2109/21099 / Блок предохранителей
Автозапчасти и аксессуары »Автозапчасти
300 грн.
Лубны 23 янв.
вентилятор охлаждения нива
просмотров 22 630 Google+
Особенности системы охлаждения Нивы.
Системное охлаждение двигателя ВАЗ-21214 рассчитана для езды по бездорожью, то есть для работы в долгое время на пониженной скорости и больших оборотах. Это приводит к сильному нагреву двигателя. Поэтому на «Нивах» устанавливается радиатор охлаждения несколько больший, чем на классике и два вентилятора охлаждения.
Фактически машины эксплуатируются в основном в городских условиях, где двигатель работает без перегрузок и работа двух вентиляторов для охлаждения радиатора практически не нужна.Кроме того при работе вентилятор охлаждения Нива издают не малый шум, что сказывается на комфорте.
Описание схемы вентиляторов Нивы.
В заводской схеме вентиляторы подключаются параллельно друг другу, включение осуществляется автоматически через два реле. Автоматическое включение зависит от типа двигателя. На карбюраторном двигателе осуществляется датчиком, установленном на радиаторе. Температура в этом зависит от температуры срабатывания датчика на корпусе.На инжекторном двигателе включение вентиляторов осуществляет блок управления двигателем при достижении температуры записанной в программе управления.
Неисправности вентиляторов
Рассмотрим, какие могут быть неисправности вентилятора охлаждения Нива и как их выявить. Самая распространённая неисправность перегорание предохранителей.
Перегорает предохранитель.
Однократное появление такой неисправности не говорит о неисправности проводки или самого вентилятора.При работе предохранители нагреваются и со временем выходят из строя. Их достаточно просто заменить. Находятся они на карбюраторной машине в нижнем блоке предохранителей, а на инжекторной в дополнительном блоке у стойки водительской двери.
Если предохранители перегорают непосредственно при включении вентиляторов, то необходимо найти короткое замыкание или заменить вентилятор. Для определения места неисправности достаточно разъединить фишку на электродвигатель вентилятора и соединить между собой провода на датчике радиатора при включенном зажигании.
На инжекторном двигателе для проверки необходимо снять фишку с датчика температуры, который находится на термостате. При этом блоке управления двигателем перейдёт в аварийный режим и задействует программу работы с неисправным датчиком температуры и включит реле вентиляторов. Если предохранитель при этом сгорит, то необходимо найти и устранить короткое замыкание. Если предохранитель останется целым, то проблема, скорее всего в электродвигателе вентилятора. Неисправные вентиляторы имеют заедание или затруднённое вращение.Это может быть вызвано отпадание магнита статора или износ втулок якоря. Неисправный вентилятор следует заменить.
Вентилятор не включается
Ещё одна распространённая неисправность, когда вентилятор не включается при достижении температуры срабатывания. Причина может быть в неисправности датчика вентилятора на карбюраторной машине или блока управления двигателем на инжекторной, неисправность реле, обрыв проводов, неисправность электродвигателя вентилятора.
Поиск неисправности лучше начать с проверки датчика температуры или блока управления.Делается это как описано ранее перемыканием проводов на датчик карбюраторного двигателя или снятия фишки с датчика температуры на инжекторном. Если вентиляторы при этом не заработают, то необходимо проверить реле включения.
Реле находятся под панелью приборов на передней стенке. Для проверки снимите фишку с реле и проверьте наличие питания на выводах 30 и 85. Если питание нет, проверьте состояние предохранителя и проводов. При наличии питания соедините выводы 86 и 85 реле контрольной лампой.Если контрольная лампа не загорит, то оборван провод от разъёма ЭБУ до гнезда реле или не исправен сам ЭБУ. Загоревшая лампа свидетельствует о неисправности реле.
Для проверки реле соедините куском медного провода выводы 87 и 30, что вызвать срабатывание вентиляторов. Если этого не произошло, то подключите к разъёму контрольную лампу, не убирая перемычку из разъёма реле. Если лампа не загорит, то соедините один конец контрольной лампы с корпусом, а вторым проверьте лампы плюса на разъёме.Если при этом контрольная лампа не загорит, то обрыв провода от реле, до разъёма вентилятора. Соответственно свечение лампы свидетельствует о плохом контакте минусового провода с корпусом или обрыве провода. Наличие питания и минуса говорит неисправности электродвигателя.
В случае, когда при перемыкании выводов реле вентилятор начнёт работать необходимо, проверить состояние проводов соединяющих датчик температуры или блок управления двигателем в зависимости от типа двигателя.
админ 18.04.2015 «Если Вы заметили ошибку в тексте, пожалуйста, выделите это место мышкой и нажмите CTRL + ENTER» «Если статья была Вам полезна, поделитесь ссылкой на нее в соцсетях»
Распиновки Нивы Шевроле.Схемы проводов
Относительно бюджетная модель отечественного производства распространена среди автомобилистов стран благодаря невысокой стоимости и достаточной проходимости кроссовера. Легкий внедорожник уровня аналогов среди сочетаний эксплуатационных качеств и минимальной цены.
Отдельной темой для разговора является надежность машины. Электронные узлы и агрегаты машины нередко выходят из строя по причине недостаточной надежности электронных узлов.Обстоятельство порождает среди автолюбителей вопросы по типу, как выглядит распиновка Нива Шевроле и каким образом можно починить ее конструкцию.
Составляющие электропроводки
Стандартная схема проводки Нива Шевроле разбита на несколько участков для лучшего ремонтаопригодности и простоты обслуживания.
Передняя часть — комплект кабелей соединяет все оборудование, расположенное в подкапотном пространстве авто.
Салонная часть — узел также разбить независимые зоны, что позволяет запитывать разные группы оборудования без риска повредить или перегрузить основные элементы.
Отсек приборной панели — пучок кабелей объединяет магистрали от всех датчиков, сенсоров и индикаторов.
Кормовой узел — пучок отвечает за напряжение и контроль автомобиля.
Распиновка разъемов Нива Шевроле, отвечающих за переднюю часть проводки
1/6 — блок передней правой / левой фары;
2 — узел сочленения стартера машины;
3 — подача напряжения для тягового стартера;
4 — клеммы подводки аккумуляторной батареи;
5 — генераторный модуль запитки электроцепи;
7/15 — узлы совмещения противотуманных фар головной оптики;
8 — контактная группа привода электродвигателя омывателя переднего ветрового стекла;
9 — ввод температурного сенсора, измеряющего показатели за бортом транспорта;
10 — контактный штепсель лампы освещения подкапотного пространства;
12 — штатный датчик измерения остатка уровня тормозной жидкости;
13 — штепсель штатного электродвигателя привода очистителя ветрового стекла;
14 — обозначение стандартного клаксона;
16/17 — ввод штепселей к приборной доске.
Схема проводов Шевроле Нива, часть ЭСУД
1 — пины свечей зажигания;
2 — контактная группа драйверов форсунок;
3 — блок зажигания;
4 — контроллер управления;
5 — главное защитное реле ДВС;
6 — площадка расположения плавких вставок;
7 — предохранитель главного реле;
8/9 — защитные схемы правого и левого головных вентиляторов радиатора охлаждения;
10 — защитный элемент управляющего предохранителя главного топливного насоса;
11 — предохранитель цепи контроллера;
12 — вторичный защитный элемент вентилятора главного радиатора с правой стороны;
13 — вспомогательный предохранитель указанной цепи;
14 — плавкая вставка цепи контроля топливного насоса;
15 — вентилятор главного радиатора, расположенного с левой стороны;
16 — стандартный датчик концентрации кислорода во впускном коллекторе;
17 — стоковый выход измерителя канала детонации;
18 — вывод ДПКВ;
19 — контроль клапаном продувки адсорбера;
20 — выход группы ДМРВ;
21 — привод регулятора холостого хода;
22/23 — задействование мотора левого / правого вентилятора основной системы охлаждения мотора;
24 — вспомогательный резистор;
25 — контроль прибора ДПДЗ;
26 — выход от сенсора температуры антифриза;
27 — указатель состояния вышеописанного датчика;
28 — штатный модуль измерения давления смазки в картерном отсеке силовой установки;
А / В — клеммные колодки аккумуляторной батареи;
С — вход «мамы» подключения к приборной панели;
G1 / G2 — заземляющие выходы участка проводки.
Электросхема Нива ответственная за оборудование, встроенного в передние двери
Представлена общая расшифровка электрооборудования дверей автомобиля Шевроле Нива, произведенных после 2009 года. Представлена на том, что обе стороны практически идентичны:
1/10 — концевые выключатели положения дверей;
2/11 — привод редукторов электро стеклоподъемника;
3/12 — штепсели приводов управления регуляторами положения зеркал заднего вида;
4/13 — редукторы блокировки дверных замков;
5/14 — стандартные клеммные колодки выводов динамиков штатного акустического модуля;
6/15 — приводы выключателей стеклоподъемников.
Электросхема NIVA ответственная за питание оборудования, встроенного в задние двери
Здесь все оборудование также находится зеркально. Элементы и проводки полностью дублируют противоположную строну:
1/2 — выходы для кормового жгута кабелей;
3/6 — клеммная колодка запитки мотора редуктора блокировки дверей;
4/5 — концевые выключатели положения дверей.
Электросхема Нива ответственная за оборудование, встроенного в дверь грузового отсека
1 — выход контактной группы заднего пучка магистралей;
2 — концевой переключатель положения двери;
3 — редуктор блокировки центрального замка;
4 — напряжение для электромотора стеклоомывателя тыльного ветрового стекла;
5 — штепсель дополнительного тормозного знака;
6 — подогрев кормового ветрового стекла;
7 — контроллер очистителя кормового стекла;
8 — реле вышеуказанного элемента.
Распиновка щитка приборов
Здесь представлено описание колодок и выводов стандартной проводки панели приборов:
1 — диагностический вывод, расположен в нижней части доски под рулевым колесом;
2 — штепсельный разъем присоединения ЭСУД;
3/4 — стандартные модули присоединения переднего сочленения жилого, ответственного за системы управления двигателем;
5/7 — левый и правый подрулевые переключатели;
6 — разъем устройства выключателя зажигания;
8 — комбинация приборной доски;
9 — выход на запитывание разъема контактной группы системы вентиляции и отопления салона;
10/11 — штепсели осветительных приборов вышеуказанного оборудования;
12 — кнопка выключателя устройства аварийной сигнализации;
13 — монтажный короб вставки плавких предохранителей;
14/15 — непосредственно лампа и клавиша выключения подсветки вещевого отсека;
16 — контактный пин выключения стоп сигналов;
17 — выключатель штатного модуля звукового оповещения (клаксона);
18 — автоматическая защита противотуманных фар головной оптики;
19 — автоматика стеклоподъемников;
20 — защитное реле звукового сигнала;
21 — предохранительный модуль системы подогрева сидений;
22 — реле управления стартером;
23 — переключатель системы наружного освещения;
24 — контактная группа подключения вентилятора печки;
25 — встроенный выключатель включения подогрева ветрового стекла;
26 — устройство выключения передних противотуманок;
27 — включатель кормовых огней, противотуманной группы освещения;
28 — кнопка настройки кондиционера;
29 — регулятор положения манипуляторов отопления;
30 — пин прикуривателя;
31 — кнопки регулировки направления светового потока головной оптики;
32 — регулировка яркости подсветки приборной доски;
33 — вспомогательный резисторный механизм вентилятора отопления;
34 — модуль штатного иммобилайзера;
35/36 — выводы бортового акустического модуля штатного типа;
37/38 — клеммные разъемы подключения заднего жгута бортовой цепи.
Электросхема ВАЗ Нива, часть ответственная за питание головной оптики
1 — устройство основного освещения;
2 — монтажный короб предохранителей;
3 — регулятор переключения света фар головной оптики;
4 — часть выключения зажигания;
5 — выключатели головного освещения;
6 — обозначение в комбинации приборов участка ответственного за включение дальнего света;
К4 / 5 — защитные реле включения дальнего и ближнего режима головной оптики;
А — клеммные выводы, идущие к источнику питания цепи.
Распиновка контактов монтажного блока предохранителей Нива Шевроле
Авто поставляется на рынок с использованием различных монтажных блоков. Точная разновидность устройства зависит от комплектации транспорта и его года выпуска. Дальнейшее описание приведено на примере Bosch M, 1,5,4:
1 — система зажигания цилиндров;
2 — пустой;
3 — контакт присоединения топливного насоса;
4 — шаговый двигатель;
5 — свободен;
6 — присоединение главного предохранителя охлаждения силовой установки;
7 — входящий импульс от МРВ;
8 — пуст;
9 — штатный спидометр;
10 — не занят;
11 — датчик детонации;
12 — подача напряжения для сенсоров;
13 — L-образный;
14 — масса на кузов от форсунок;
15 — управление приводами форсунок для 1-4 цилиндра;
16/17 — не используются;
18 — питание устройств от 12 вольт;
19 — кабель общей массы электроприборов;
20 — подача зажигания на 2 и 3 цилиндры;
21 — клемма шагового мотора;
22 — лампа проверки двигателя;
23 — пуст;
24 — масса шагового мотора;
25 — выход реле системы кондиционирования воздуха;
26/29 — шаговая силовая установка;
27 — напряжение на клемму №15 замка зажигания;
28 — пуст;
30 — масса сенсоров управления мотором;
31/32 — не применяются;
33 — контроль настроек драйверов форсунок цилиндров №2 / 3;
34-36 — пусты;
37 — устройство запитки главного реле;
38-40 — не задействованы;
41 — подача запроса модуля кондиционирования воздуха внутри салона;
42 — пустой;
43 — контрольный сигнал тахометра;
44 — подача сигнала от потенциометра;
45 — ДТОЖ;
46 — контроль главного реле;
47 — устройство подтверждения допуска к программированию ЭБУ;
48 — низкий уровень импульса от ДПКВ;
49 — противоположное значение;
50-52 — пустые;
53 — получение сигналов от ДПДЗ;
54 — детальрасхода топлива;
55 — К-линия.
Электрическая схема Нива — обособленный участок генератора
1 — основной аккумулятор;
2 — корпус генератора;
3 — «папа» подключения индикации аккумуляторной батареи;
4 — монтажный коробок предохранителей;
5 — устройство выключения зажигания.
Профилактика
Для предупреждения, рекомендуется придерживаться нескольких советов.
Один раз в год обрабатывать все клеммы и разъемы специальным маслом — это предупредит образование окислов.
Периодически проверять плотность креплений контактных разъемов. При расшатывании соединений возможно образование коротких замыканий или снижения проводимости цепи, что будет воспринято ЭБУ как отказ механизма.
Проверять степень изношенности силовых кабелей и магистралей. При активной эксплуатации автомобиля, оплетки, изготовленные из гибкого полимера, могут износиться и растрескаться. Это может спровоцировать короткое замыкание и механическое осыпание изоляторов.Следовательно, лучше предупредить поломку, чем ее устранять.
Если придерживаться перечисленных правил автомобиль будет служить долго и качественно все время.
Что делать в случае поломки
При обнаружении серьезных проблем производитель рекомендует немедленно загнать машину на ремонт. Эксплуатация машины с неисправной электрической частью может стать причиной дефектов или возникновения аварийных действий на дороге. Также при езде со сломанными осветителями или габаритами сотрудники ГАИ могут выписать штраф или предупреждение.
Итог
Электросхема Нива Шевроле отличается от проводок аналогичных моделей благодаря своей простоте и легкости ремонта. В устройстве нет высоко сложных агрегатов и деталей, которые проблематично заменить. Благодаря примитивности конструкции, пользователь может самостоятельно починить машину, без привлечения сторонних специалистов.
подробное описание и обозначения электросхем, расположение блока предохранителей и его замена
Электрическая схема ВАЗ 21214 Нива инжектор включает в себя карты соединений и систем двигателя.Неисправности, появляющиеся в работе проводки.
Содержание
Открытьполное содержание
[Скрыть]
Электросхемы ВАЗ 21214 Нива с инжекторной системой
Модели автомобилей Нива с инжектором оснащены бортовой сетью, величина напряжения которой составляет 12 вольт. В качестве основных источников питания используются аккумуляторные батареи и генераторы. Первые отдают свой заряд для запуска двигателя и питания электрооборудования при остановленном силовом агрегате.Вторые используются для восстановления заряда АКБ при работающем моторе, а также питания приборов. Подробные электросхемы с описанием имеются в сервисной документации.
Пользователь Stups87 рассказал вкратце о схемах в автомобиле Нива.

Электрическая схема Ваз 21214 с центральным впрыском топлива
Электросхема Нивы с центральным впрыском топлива
Описание основных компонентов схемы:
Контрольный световой индикатор Чек Энджин.
Приборная панель.
Электрические вентилирующие устройства охладительной системы двигателя.
Электрический подогревательный узел впускной магистрали.
Контроллер определения температуры воздушного потока.
Датчик фиксации абсолютного давления.
Датчик определения температуры хладагента.
Разъем, подключенный к контроллеру положения заслонки дроссельного узла.
Устройство центрального впрыска горючего.
Разъем, предназначенный для подключения к контроллеру холостых оборотов.
Штекер для подключения к форсунке двигателя.
Диагностический выход, предназначенный для подключения оборудования, использующегося для определения неисправностей.
Блок управления.
Контроллер детонации.
Датчик определения скорости движения.
Контроллер концентрации кислорода.
Адсорбер.
Аккумуляторная батарея.
Основное реле.
Модуль с предохранительными автомобильными устройствами системы управления силовым агрегатом.
Реле включения электрического топливного насоса.
Реле включения вентилирующего устройства. Устанавливались только на части автомобилей Нива.
Реле возбуждения электрического подогревательного механизма впускной магистрали.
Предохранительный элемент нагревательного устройства.
Реле активации стартерного механизма.
Реле системы зажигания.
Основной модуль с предохранительными устройствами.
Свечи зажигания.
Тахометр, предназначенный для считывания количества оборотов двигателя.
Электрический топливный насос с контроллером уровня горючего.
Модуль системы зажигания.
Контроллер положения коленвала.
Выключательное устройство плафона, установленного в стойке водительской двери.
Модуль управления машинной охранной системой. Устанавливаются на транспортные средства, выпущенные после 1999 года.
Контрольный индикатор состояния противоугонной установки.
Контакт А — проводник, идущий на разъем под номером 50 замка зажигания.
Б — Кабель, идущий на выход 50 замка.
В — проводник, подключенный к контакту 30 генераторного устройства.
Г — кабеля заднего жгута с проводкой, подключенные к датчику уровня горючего.
Контакт Д — кабель заднего жгута с проводкой, соединенный с выключателем 33.
Маленькими буквами на схеме обозначается нумерация разъемов на колодках:
а — блок управления;
б — модуль управления машинной охранной системой;
в — индикатор состояния противоугонной установкой;
г — контроллер определения уровня скорости;
д — устройство системы центрального впрыска горючего;
е — электрический топливный насос, а также обеспечивает концентрацию кислорода;
ж — блок зажигания;
з — контроллер абсолютного давления.
Электрическая схема Ваз 21214 с распределенным впрыском топлива
Схема Нивы с распределенным впрыском горючего
Описание компонентов:
Контрольный световой индикатор системы управления мотором машины.
Приборная панель автомобиля в салоне.
Электрические вентиляторы охладительной системы силового агрегата.
Переключательное устройство плафона, установленного в стойке водительской двери.
Световой индикатор определения состояния машинной охранной установки.
Модуль управления автомобильной противоугонной установкой.
Контроллер определения уровня температуры хладагента.
Датчик массового расхода воздуха.
Дроссельное устройство.
Разъем, предназначенный для подключения к контроллеру положения заслонки дроссельного узла.
Выход, необходимое для подключения к датчику холостых оборотов.
Блок управления двигателем.
Контроллер концентрации кислорода.
Детонационный датчик.
Контроллер определения положения коленвала.
Контроллер определения скорости движения автомобиля.
Адсорберное устройство.
Аккумуляторная батарея.
Основное реле.
Диагностический выход для подключения оборудования для проверки.
Модуль плавких предохранительных устройств системы управления силовым агрегатом.
Реле включения электрического топливного насоса.
Реле активации вентилирующего устройства.
Основной модуль с предохранительными устройствами.
Разъем, предназначенный для подключения к дополнительному жгуту кабеля.
Модуль системы зажигания.
Тахометр.
Электрический топливный насос с контроллером определения уровня горючего.
Форсунки силового агрегата.
Свечи зажигания с подключенными высоковольтными проводами.
А — выход заднего жгута с кабелями, подключенный к выключательному устройству 4.
Кабеля, использующиеся для соединения контактора 1 на предохранительном модуле 24. Один контактный элемент идет на выход 15 замка, а второй — на проводник 85 реле активации выключателя зажигания.
Кабеля заднего жгута с проводами, подключенные к контроллеру уровня горючего. Маленькими буквами обозначаются номера штекеров:
а — блок управления;
б — модуль управления машинной охранной системой;
в — контроллер массового расхода воздуха;
г — датчик определения скорости движения;
д — индикатор состояния охранной установки;
е — электрический топливный насос, а также концентрация кислорода;
ж — дроссельной магистрали;
з — блок зажигания.
Схема соединений жгута проводов панели приборов
Электросхема подключения жгута комбинации приборов автомобиля
Расшифровка элементов, указанных на схеме:
Разъем подключения к передним жгуту с кабелем.
Колодка для подключения к жгуту кабеля системы управления силовым агрегатом.
Кнопка для активации и выключения световой сигнализации.
Переключательное устройство внешнего освещения.
Реле поворотных огней.
Реле активации противотуманной оптики в задних фарах.
Панель приборов с лампочками и указателями.
Переключательное устройство очистителя, а также обмыва стекла в задней двери.
Рычаг управления отопительной системой.
Трехрычажное подрулевое переключательное устройство.
Замок зажигания.
Контроллер положения педали тормоза, а также переключатель тормозных сигналов.
Контроллер положения педали сцепления.
Реле системы прогрева стекла в задней двери.
Реле активации фар дальнего освещения.
Реле ближнего освещения.
Реле системы зажигания.
Переключательное устройство системы прогрева стекла, установленного в двери багажного отсека.
Переключатель задних противотуманных фонарей.
Реле системы стеклоочистки лобового стекла.
Световые индикаторы подсветки управляющего модуля отопительной системой и вентиляцией.
Переключатель света заднего хода.
Контроллер активации системы блокировки дифференциала.
Дополнительный модуль с предохранительными устройствами.
Главный блок с предохранителями.
Переключательное устройство контрольного индикатора ручного тормоза.
Контроллер скорости движения машины.
Вентилирующее устройство системы отопления.
Дополнительный резисторный элемент отопительного устройства.
Прикуриватель.
Модуль с контрольными световыми индикаторами.
Индикатор активации системы прогрева стекла, установленного в задней двери.
Индикатор активации системы блокировки дифференциала.
Регуляторное устройство осветительной системы приборной панели.
Разъем для подключения к жгуту задних кабелей.
Разъем для соединения с автомагнитолой.
Схема соединений жгута проводов переднего
Электрическая схема подключений переднего жгута с проводкой
Описание элементов:
Правое переднее осветительное устройство.
Боковой поворотный указатель, установленный справа сбоку.
Разъем для подключения к жгуту с кабелями правой фары и бокового поворотного указателя.
Правое оптическое устройство.
Разъем для подключения к жгуту с кабелями правого осветительного устройства.
Стартерный механизм.
Аккумулятор.
Генераторный узел.
Левое оптическое устройство.
Разъем для подключения к жгуту кабелей в левую фаре.
Передний подфарник, установленный слева.
Левое боковое поворотное устройство.
Разъем для подключения к жгуту кабелей правой передней фары.
Рулевой гудок.
Контроллер определения уровня температуры воздуха в окружающей среде.
Очистительное устройство лобового стекла.
Контроллер определения уровня хладагента, установленный температуры в приборной панели.
Контроллер светового индикатора аварийного давления моторной жидкости.
Омывательное устройство лобового стекла.
Контроллер светового индикатора уровня хладагента.
Реле блокировки стартерного механизма.
Разъем для подключения к жгуту приборной комбинации.
Схема соединений жгута проводов системы зажигания
Электросхема проводников и устройств зажигания Нивы
Описание компонентов:
Блок управления.
Диагностический разъем.
Контроллер массового расхода воздуха.
Контроллер определения уровня температуры хладагента.
Контроллер фаз.
Блок управления электрическим топливным насосом.
Разъем жгута для подключения комбинации приборов к колодке заднего жгута.
Катушки зажигания.
Свечи зажигания.
Электронная педаль газа.
Дроссельная магистраль с электрическим приводным средством.
Электрический вентилятор силового агрегата, установленный слева.
Такое же устройство для охлаждения двигателя, установленное справа.
Детонационный контроллер.
Разъемы жгута кабелей системы зажигания для подключения жгута проводов форсунок.
Форсунки силового агрегата.
Электромагнитный клапан продувки адсорбера.
Управляющий контроллер кислорода.
Диагностический датчик уровня кислорода.
Контроллер положения коленвала.
Модуль управления иммобилайзером АПС.
Индикатор состояния АПС.
Модуль с предохранительными устройствами системы управления силовым агрегатом.
Предохранительное устройство электроцепи питания топливного насоса.
Реле электрического бензонасоса.
Реле слева электрического вентилирующего устройства охладительной системы, установленного.
Реле вентилятора охлаждения, расположение которого справа от двигателя.
Реле системы зажигания.
Разъем жгута кабелей системы зажигания для подключения к колодке комбинации приборов.
Схема соединений жгута проводов заднего
Электрическая схема ваз 21214 Нива инжектор заднего жгута с проводкой
Описание элементов электросхемы:
Разъем для подключения к жгуту кабелям системы управления силовым агрегатом.
Выход для подключения к жгуту комбинации приборов.
Правое осветительное устройство салона.
Концевой переключатель, установленный в правой двери.
Топливный модуль.
Концевой переключатель, установленный в левой двери.
Левое осветительное устройство салона.
Очистительный узел стекла, установленного в двери багажного отсека.
Разъем подключения со жгутом кабелей системы очистки стекла задней двери.
Световые источники освещения номерного знака.
Устройство обогрева стекла двери багажного отсека.
Разъем для подключения к задней левой фаре.
Омывательное устройство этой двери.
Задняя правая фара.
Дополнительный импульс стоп-сигнала.
Задняя левая фара.
Схема системы управления ДВС
Описание компонентов:
Клапанный элемент продувки адсорбера.
Дроссельное устройство.
Контроллер уровня температуры хладагента.
Правое вентилирующее устройство охладительной системы.
Вентилятор охлаждения двигателя, установленный слева.
Катушка зажигания.
Свечи с подключенными высоковольтными кабелями.
Контроллер массового расхода воздуха.
Контроллер положения коленвала.
Разъем для подключения к жгуту с кабелями управляющего устройства концентрации кислорода.
Управляющий управлять кислородом.
Контроллер фаз.
Детонационное устройство.
Разъем для подключения к жгуту с кабелями форсунок двигателя.
Форсунки.
Педаль акселератора.
Разъем для подключения к жгуту приборной комбинации.
Основное реле.
Реле правого вентилирующего устройства охладительной системы.
Реле левого вентилятора системы охлаждения.
Реле бензонасоса.
Предохранительное устройство топливного насоса.
Разъем для подключения к топливному модулю.
Диагностический выход.
Клемма для подключения жгута кабелей с массой в салоне транспортные средства.
Модуль с предохранительными элементами системы управления силовым агрегатом.
Разъем для подключения с проводами индикатора состояния блока АПС.
Разъем для подключения с катушкой связи, выполнен в черном цвете.
Модуль управления охранной системой.
Разъем для подключения к жгуту с кабелями диагностического концентрации кислорода.
Диагностический уровень концентрации кислорода.
Электронный модуль управления силовым агрегатом Бош.
А — место, где жгут с кабелями переходит из подкапотного пространства в салон.
Первая часть схемы системы управления ДВС
Вторая часть схемы системы управления ДВС
Описание и схема блока предохранителей
Автомобили Нива оснащаются тремя модулями с предохранительными устройствами, и одним блоком реле.
Каждое устройство оборудуется пластиковой защитной крышкой. На ее внутренней части нанесена схема.
Где находятся блоки предохранителей и реле
Основной модуль устанавливается под нижней кромкой защитного кожуха комбинации приборов, около левой ноги водителя. Непосредственно под этим предоставляется взимается дополнительный блок. Чуть левее можно увидеть еще один модуль, оснащенный вставками, предназначенными для защиты элементов впрыска горючего. Помимо предохранительных компонентов, здесь имеется отдельное реле управления стеклоочистителей, а также системы ДВС.
Дополнительная коммутационная колодка устанавливается слева от кузова, рядом с основным предохранительным модулем. Устройство закрывается защитной пластиковой крышкой. Ее фиксация осуществляется посредством двух саморезов, которые можно открутить отверткой с крестовым наконечником. Внутри модуля имеется диагностический выход, а также четыре предохранительных устройства. Они используются для защиты охладительной системы и силового агрегата.
Реле стартерного механизма монтируется либо рядом с основным блоком, либо под капотом автомобиля.Если его установка осуществляется в моторном отсеке, то оно фиксируется на специальном щитке, рядом с резервуаром для тормозной жидкости.
Обозначение и схема
Описание компонентов подробно приведено в таблице.
Номер устройства Описание
01 Электрический двигатель вентилирующего устройства отопительной системы. Также предохранитель отвечает за защиту цепей моторов заднего дворника и механизма подачи воды на лобовое стекло.
02
Предназначается для защиты:
передних щеток стеклоочистки;
поворотных огней вместе с реле;
модуля переключателя под рулевым колесом;
датчиков и световых индикаторов на приборной панели;
световых устройств заднего хода.
03 Используется для защиты электроцепи дальнего освещения в левом фонаре, а также светового индикатора режима дальнего света на контром щитке
04 Лампочка дальнего света, установленная в правом фаре 903 Лампа ближнего света, установленная в левой фаре
06 Световой источник ближнего освещения в правом фонаре
07
Используется для защиты цепной фары:
габаритной левой фары;
системы освещения номерного знака;
индикации габаритных огней на контрольном щитке.
08 Правая габаритная фара, а также подсветка комбинации приборов
09 Электроцепь реле световой сигнализации с клавишей ее включения и отключения. Также используется для защиты системы прогрева заднего стекла.
10
Предназначается для защиты:
рулевого гудка;
системы освещения в салоне авто;
стоп-сигналов.
11 Резервный предохранитель
12 Зарезервированное устройство
13 Устройство для включения и отключения противотуманных задних фонарей Резервный предохранитель
16 Зарезервированное устройство
О назначении предохранительных элементов подробно рассказал канал «Pro АВТО32».

Предохранители системы управления двигателем
Элементы системы управления силовым агрегатом:
Защиты электролинии двигателя правого вентилирующего устройства.
Плавкий предохранитель, использующийся для защиты левого вентилятора.
Реле вентилирующих устройств и модуля управления системой впрыска. Также используется для защиты форсунок и катушки зажигания.
Система понижения уровня токсичности отработавших газов.Предназначается для защиты электроцепей кислородных контроллеров, фиксации клапана паров горючего и контроллера замера воздушного потока, подающегося в ДВС.
Диагностический выход для управляющего параметров работы системы впрыска.
Блок реле системы управления двигателем
Описание реле системы управления мотором:
Включение системы зажигания.
Основное реле, предназначенное для пуска всех систем силового агрегата.
Защита электроцепи пуска правого вентилирующего устройства на радиаторном узле.
Запуск левого вентилятора.
Защита электроцепи бензонасоса.
Схема блока реле над педалью газа
компонентов Описание в блоке, установленном над педалью газа:
Источники освещения в задней противотуманной оптике.
Система прогрева стекла, установленного в задней двери.
Лампочки ближнего освещения.
Световые источники в фарах дальнего освещения.
Фотогалерея «Схемы предохранительных блоков»
Электросхемы расположения устройств в модулях представленных в этом разделе.
Самостоятельная замена блока предохранителей
При выполнении замены предохранительных элементов и модулей необходимо обесточить бортовую сеть.
Для этого открывается моторный отсек и отключается аккумулятор. С помощью гаечного ключа ослабляется и отсоединяется минусовая клемма батареи.
Замена блока
Процедура выполняется так:
Производится демонтаж защитной крышки блока, с помощью гаечного ключа выкручивается две гайки на 8.Пластиковый модуль тянется на себя и выводится с фиксирующих шпилек.
На старом модуле обязательно записать маркировку и отметить расположение кабелей.
Производится отключение проводников с разъемов извлеченного модуля.
Выполняется подключение колодок на новый блок.
Производится диагностика номиналов предохранительных устройств, а также правильность их подключения.
Модуль ставится на место, закручиваются гайки, фиксирующие его.
Производится подключение питания электросети автомобиля. Выполняется диагностика правильности выполненных работ. Надо активировать все электрооборудование и удостовериться в его работоспособности.
Канал «Жизнь это хобби» рассказал о самостоятельной замене предохранительного модуля в автомобиле Лада Нива.

Замена предохранителей
В основном модуле с предохранительными устройствами располагаются детали цилиндрического типа.А в блоках системы впрыска устанавливаются ножевые элементы.
Процедура замены производится следующим образом:
Зажигание в автомобиле отключается.
Открывается защитная пластиковая крышка устройства.
Производится визуальная диагностика предохранительного элемента.
Вышедшая из строя деталь демонтируется из посадочного места, вместо нее ставится запасная. Не допускается применение самодельных элементов, так как это может привести к замыканию и возгоранию.
После установки выполняется проверка работоспособности электроцепи. Если предохранитель вышел из строя сразу после замены, надо произвести диагностику линии.
Видео
Канал «Гараж 288» рассказал о том, как самостоятельно произвести ремонт электролинии в автомобиле ВАЗ Нива.

Номер устройства	Описание
01	Электрический двигатель вентилирующего устройства отопительной системы. Также предохранитель отвечает за защиту цепей моторов заднего дворника и механизма подачи воды на лобовое стекло.
02	Предназначается для защиты: передних щеток стеклоочистки; поворотных огней вместе с реле; модуля переключателя под рулевым колесом; датчиков и световых индикаторов на приборной панели; световых устройств заднего хода.
03	Используется для защиты электроцепи дальнего освещения в левом фонаре, а также светового индикатора режима дальнего света на контром щитке
04	Лампочка дальнего света, установленная в правом фаре	903	Лампа ближнего света, установленная в левой фаре
06	Световой источник ближнего освещения в правом фонаре
07	Используется для защиты цепной фары: габаритной левой фары; системы освещения номерного знака; индикации габаритных огней на контрольном щитке.
08	Правая габаритная фара, а также подсветка комбинации приборов
09	Электроцепь реле световой сигнализации с клавишей ее включения и отключения. Также используется для защиты системы прогрева заднего стекла.
10	Предназначается для защиты: рулевого гудка; системы освещения в салоне авто; стоп-сигналов.
11	Резервный предохранитель
12	Зарезервированное устройство
13	Устройство для включения и отключения противотуманных задних фонарей		Резервный предохранитель
16	Зарезервированное устройство
