Предохранители Шевроле Лачетти (J200), 2004

Ремонт » Электрика » Электросхемы » Chevrolet » Lacetti » Lacetti (J200), 2004 — 2013

04.05.2013

Chevrolet Lacetti — автомобиль среднего класса (класс C по европейской классификации). Производство осуществлялось с 2004 по 2013 годы на заводах концерна GM Daewoo в Южной Корее, России и Узбекистане. Дизайн автомобиля разработан итальянским ателье Pininfarina. Модель пришла на смену Daewoo Nubira. В данном материале мы подробно разберём схемы предохранителей Шевроле Лачетти (J200 — седан, хэтчбек, универсал) первого поколения 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.

Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

В моторном отсеке

На крышках монтажных блоков нанесены схемы расположения предохранителей, номинальный ток и условные обозначения защищаемых цепей.

Находится в левой части моторного отсека между бачком и аккумулятором.

Для доступа к нему необходимо снять защитную крышку.

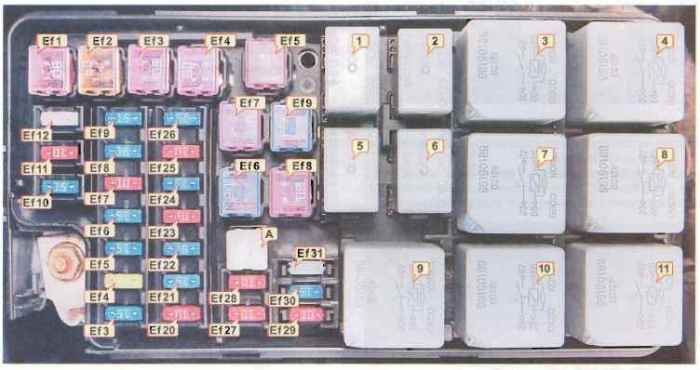

Общий вид блока.

Схема элементов моторного блока
Реле и включаемые ими цепи
№	Расшифровка и каталожный номер
1	Подсветка приборов и органов управления / 96190187
2	Звуковой сигнал / 96190187
3	Главное реле/реле зажигания / 96190189
4	Блок-фары / 96190189
5	Противотуманные фары / 96190187
6	Муфта компрессора кондиционера / 96190187
7	Реле бензонасоса / Топливный насос, катушки зажигания / 96190189
8	Электростеклоподъемники / 96190189
9	Электровентилятор системы охлаждения двигателя (малая скорость вращения) / 96190189
10	Электрообогрев заднего стекла / 96190189
11	Электровентилятор системы охлаждения двигателя (высокая скорость вращения) / 96190189

Плавкие вставки, предохранители и защищаемые ими цепи
№	Ток, A	Описание
А	—	Пинцет для извлечения предохранителей
Ef1	30	Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автомат ической коробкой передач
Ef2	60	Блок управления АБС, исполнительный блок АБС
Ef3	30	Электровентилятор климатической установки
Ef4	30	Электростеклоподъемники, электропривод зеркал заднего вида, стартер
Ef5	30	Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, предохранитель бензонасоса лачетти, клапан продувки алсорбера системы улавливания паров топлива. электровентилятор системы охлаждения двигателя
Ef6	20	Электровентилятор системы охлаждения двигателя (малая скорость вращения)
Ef7	30	Электрообогрев заднего стекла
Ef8	30	Электровентилятор системы охлаждения двигателя (высокая скорость вращения)
Ef9	20	Электростеклоподъемники (кроме двери водителя)
Efl0	15	Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания
Efl1	10	Цепь питания главного реле
Efl2	25	Фары головного света, подсветка приборов и органов управления
Efl3	15	Сигнал торможения
Efl4	20	Электростеклоподъемники (дверь водителя)
Efl5	15	Дальний свет фар
Ef16	15	Звуковой сигнал
Ef17	10	Компрессор кондиционера A/C
Ef18	15	Цепь питания бензонасоса FUEL PUMP
Ef19	15	Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, дат и и к открытой двери багажного отделения
Ef20	10	Ближний свет (левая фара)
Ef21	15	Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик концентрации кислорода, электровентилятор системы охлаждения двигателя
Ef22	15	Форсунки, система рециркуляции отработавших тазов
Ef23	10	Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона)
Ef24	15	Противотуманные фары
Ef25	10	Электропривод и электрообогрев зеркал заднего вида
Ef26	15	Система центральной блокировки замков
Ef27	10	Ближний свет (правая фара)
Ef28	10	Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона)
Ef29	10	Запасной
Ef30	15	Запасной
Ef31	10	Запасной

В салоне

Основной блок находится в торце панели приборов с водительской стороны.

Расшифровка салонного блока предохранителей
Общий вид.
Схема.
№	Ток, A	Описание
F1	10	Электронный блок управления подушками безопасности
F2	10	Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач, генератор, датчик скорости автомобиля
F3	15	Выключатель аварийной сигнализации, указатели поворота
F4	10	Щиток приборов, электронный блок автоматического включения ближнего света фар, звуковой сигнал, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием, выключатель кондиционера
F5	—	—
F6	10	Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электростеклоподъемников. реле включения фар головного света
F7	20	Реле включения электровентнлятора климатической установки, выключатель кондиционера, система климат-контроля
F8	15	Переключатель электропривода зеркал, электропривод складывания зеркал, электропривод люка крыши
F9	25	Мотор-редуктор стеклочистителя, переключатель режимов работы стеклоочистителя
F10	10	Резерв
F11	10	Блок управления АБС. исполнительный блок АБС
F12	10	Иммобилайзер, электронный блок управления противоугонной сигнатизацией, датчик дождя
F13	10	Блок управления автоматической коробкой передач
F14	15	Выключатель аварийной сигнализации
F15	15	Электронный блок управления противоугонной сигнализацией
F16	10	Диагностический разъем
F17	10	Аудиосистема, часы
F18	15	Дополнительная розетка
F19	15	Предохранитель прикуривателя Лачетти
F20	10	Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач*
F21	15	Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение
F22	15	Часы, система климат-контроля, выключатель кондиционера*
F23	15	Аудиосистема
F24	10	Иммобилайзер

Дополнительные модули реле

Чтобы добраться к ним нужно открыть ящик для монет и открутить отверткой два шурупа

Далее преодолевая сопротивление трех фиксаторов отвести нижнюю облицовку от панели приборов фиксаторы

Затем, нажав на фиксатор.  Освобождаем рукоятку привода замка капота и снимаем нижнюю облицовку

Реле размещены на кронштейне, закрепленном на каркасе панели приборов

Модули достаем рукой.

Схема реле под приборной панелью

Назначение компонентов: 1 — блок управления системой защиты аккумуляторной батареи; 2 — прерыватель указателей поворотов; 3 — реле включения противотуманного света в задних фонарях; 4 — реле блокировки стартера (для автомобилей с автоматической коробкой передач). В зависимости от комплектации автомобиля там же устанавливаются (BLOWER RELAY) — реле вентилятора климматической установки, (DRL RELAY) — реле системы принудительного света фар.

Материалы по теме

Блок предохранителей и реле Chevrolet Lacetti – где расположен, схема проверка и замена своими руками

Плавкие вставки, предохранители и реле включения электрооборудования Шевроле Лачетти установлены в монтажном блоке, расположенном в моторном отсеке.

Часть предохранителей расположена в монтажном блоке, установленном в левом торце панели приборов.

В сегодняшней статье мы с вами поговорим о том, где находится блок реле и предохранителей на Chevrolet Lacetti, я дам вам схему расположения предохранителей в монтажном блоке, а так же расскажу как проверить их мультометром и заменить своими руками.

Содержание

1. Где находиться блок предохранителей Chevrolet Lacetti
2. Схема предохранителей в монтажном блоке Chevrolet Lacetti
3. Таблица назначения реле в монтажном блоке моторного отсека Шевроле Лачетти
4. Видео: Где находиться монтажный блок предохранителей и реле Chevrolet Lacetti
5. Проверка предохранителей Chevrolet Lacetti мультометром
6. Как заменить предохранители на Chevrolet Lacetti своими руками
7. Видео: Как заменить предохранители на Chevrolet Lacetti

Где находиться блок предохранителей Chevrolet Lacetti

 На Chevrolet Lacetti есть два блока с предохранителями.

1. Главный блок в моторном отсеке
2. Блок предохранителей и реле в салоне

Теперь давайте поговорим о их место расположении. И так главный блок предохранителей Chevrolet Lacetti расположен в моторном отсеке с левой стороны между аккумулятором и расширительным бочком.

На внутренней стороне крышки нанесена оригинальная схема расположения предохранителей и реле.

Дополнительный блок предохранителей и реле Chevrolet Lacetti расположен с левой стороны на торце приборной панели. Для доступа к ней необходимо открыть левую переднюю дверь, и снять крышку с панели предохранителей.

Схема предохранителей в монтажном блоке Chevrolet Lacetti

И так, для того, чтобы добраться до блока предохранителей в моторном отсеке Chevrolet Lacetti необходимо:

1. Нажать на защелку и снять крышку
2. На внутренней стороне крышки нанесена схема предохранителей и реле

Монтажный блок предохранителей и реле в моторном отсеке: Ef1-Ef28 — предохранители; К1, К2, К5, К6 — реле малого размера; К3, К4, К7-К11 — реле большого размера; 1 — пинцет для извлечения предохранителей; 2 — запасные предохранители

Блок питания	Классификация	№ предохранителя	Номинал	Назначение
.	.	ef1	30a	Главная аккумуляторная батарея (f13~f16, f21~f24)
.	.	ef2	60a	Цепи блока управления ABS
.	.	ef3	30a	Вентилятор отопителя
30	sb	ef4	30a	Выключатель зажигания (стартер, цепи предохранителей F5 – F8)
ВАТ (+)	(Медленно перегорающийпредохранитель)	ef5	30a	Выключатель зажигания (цепи предохранителей F1 – F4, F9 – F12, F17 – F19)
.		ef6	20a	Низковольтное реле вентилятора системы охлаждения
.	.	ef7	30a	Элемент обогрева заднего стекла
.	.	ef8	30a	Силовая цепь реле высокой скорости вентилятора системы охлаждения
Ign2 (15a)	.	ef9	20a	Электродвигатели стеклоподъемников правой передней и задних дверей
Ign1 (15)	.	ef10	15a	Катушка зажигания, ЭБУ, клапан рециркуляции отработавших газов
30	.	ef11	10a	Контроллер ЭСУД, главное реле (sirius d4)
ВАТ(+)	.	ef12	25a	Фары, обмотка реле габаритного света
.	.	ef13	15a	Выключатель сигналов торможения, сигналы торможения
Ign2 (15a)	.	ef14	20a	Электродвигатель стеклоподъемника левой передней двери
56 СВЕТ	.	ef15	15a	Фары, дальн. свет
30	.	ef16	15a	Реле звукового сигнала, сирены, контактный выключатель капота
ВАТ(+)	.	ef17	10a	Компр. кондиц. Реле
Ign1 (15)	.	ef18	15a	Топливный насос
30 ВАТ(+)	.	ef19	15a	Комбинация приборов, выключатель напоминания о ключе, блок складывающегося зеркала, плафон индивидуального освещения, плафон освещения салона, лампа освещения багажника, выключатель открытия багажника
56 СВЕТ	Ножевой	ef20	10a	Лампа ближнего света левой фары
Ign1 (15)	предохранитель	ef21	15a	Датчики концентрации кислорода, клапан продувки адсорбера, датчик фаз, ЭБУ (Sirius D4), обмотка реле низкой скорости вентилятора системы охлаждения, обмотка реле высокой скорости вентилятора системы охлаждения, обмотка управляющего реле вентилятора системы охлаждения
30 ВАТ(+)	.	ef22	15a	Форсунки, клапан рециркуляции отработавших газов, обмотка реле топливного насоса (ЭБУ HV-240)
ПОДСВ. (58)	.	ef23	10a	Фонари освещения номерного знака, лампа габаритного света в левой фаре, лампа габаритного света в левом заднем фонаре, предупредительный сигнал
30 ВАТ (+)	.	ef24	15a	Реле противотуманных фар
Ign2 (15a)	.	ef25	10a	Наружное зеркало заднего вида с электроприводом
30 ВАТ (+)	.	ef26	15a	Центральная система блокировки дверных замков
56 СВЕТ	.	ef27	10a	Лампа ближнего света правой фары
ПОДСВ. (58)	.	ef28	10a	Лампа габаритного света в правой фаре, лампа габаритного света в правом заднем фонаре, регулятор яркости подсветки приборов, часы, подсветка комбинации приборов, подсветка блока управления вентиляцией, отоплением и кондиционированием, подсветка блока автоматического управления кондиционером, подсветка пепельницы, подсветка регулятора направления пучков света фар, подсветка головного устройства звуковоспроизведения, подсветка выключателя режима HOLD, подсветка выключателя аварийной сигнализации
ЗАПАСНОЙ	.	ef29	10a	Не используется
	.	ef30	15a	Не используется
	.	ef31	25a	Не используется



Таблица назначения реле в монтажном блоке моторного отсека Шевроле Лачетти

Реле монтажного блока в моторном отсеке
Обозначения	Наименование	Включаемые цепи
К1	Реле габаритного света		Лампы габаритного света в фарах. Лампы габаритного света в задних фонарях, лампы подсветки комбинации приборов и органов управления
К2	Реле звукового сигнала		Звуковой сигнал
К3	Главное реле системы управления двигателя		Форсунки, датчик концентрации кислорода, датчик фаз, клапан продувки абсорбера, обмотка реле топливного насоса, реле высокой скорости вентилятора системы охлаждения, реле низкой скорости вентилятора системы охлаждения, управляющее реле вентилятора системы охлаждения
К4	Реле фар		Лампы блок-фар
К5	Реле противотуманных фар		Лампы противотуманных фар
К6	Реле компрессора кондиционера		Электромагнитная муфта компрессора кондиционера
К7	Реле топливного насоса и катушки зажигания		Электродвигатель топливного насоса и катушка зажигания
К8	Реле стеклоподъёмников		Электродвигатели стеклоподъёмников
К9	Реле низкой скорости вентилятора системы охлаждения		Электродвигатель вентилятора системы охлаждения
К10	Реле обогрева заднего стекла		Элемент обогрева заднего стекла
К11	Реле высокой скорости вентилятора системы охлаждения		Электродвигатель вентилятора системы охлаждения

Видео: Где находиться монтажный блок предохранителей и реле Chevrolet Lacetti

Проверка предохранителей Chevrolet Lacetti мультометром

Предохранители Chevrolet Lacetti имеют прозрачный корпус, для их проверки в большинстве случаев нет надобности использовать приборы. Достаточно визуально осмотреть состояние плавкого элемента и будет ясно, исправен он или перегорел.

Проверка предохранителей автомобиля приборами выполняется только в тех случаях, когда материал корпуса или конструкционные особенности не позволяют определить исправность «на глаз», придется пользоваться тестером или индикатором.

• Вынуть предохранитель из гнезда и, при необходимости, немного почистить его контакты.
• Перед тем как проверить предохранитель тестером нужно изучить инструкцию пользования. Согласно инструкции прибора присоединить оба контакта предохранителя. Во время работы с тестером прибор нужно устанавливать на проверку сопротивления. Если предохранитель исправен – прибор покажет короткое замыкание. В случае использования индикатора при исправном предохранителе загорится лампочка.
• Неисправный предохранитель нужно заменить новым. Обязательное условие – технические характеристики нового должны отвечать рекомендованным параметрам.

Если работоспособность прибора не восстановилась, нужно искать другие причины выхода из строя. Это может быть обрыв цепи или поломки самого прибора. Дальнейшие устранения неисправностей намного сложнее, выполнять их лучше на специализированных станциях технического обслуживания. Неквалифицированное вмешательство в систему электрооборудования автомобиля может стать причиной очень неприятных последствий.

Как заменить предохранители на Chevrolet Lacetti своими руками

Для того, чтобы заменить неисправные предохранители на Chevrolet Lacetti необходимо выполнить следующие действия:

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите левую нижнюю облицовку пане­ли приборов
3. Выверните винт крепления монтажного блока к кронштейну каркаса панели прибо­ров.
4. Извлеките неисправный предохранитель и замените его на новый

Видео: Как заменить предохранители на Chevrolet Lacetti

Схема блока предохранителей Шевроле Авео (2007-2011)

Объявление vertisements



В данной статье мы рассматриваем Шевроле Авео первого поколения. Здесь вы найдете схемы блоков предохранителей Шевроле Авео 2007, 2008, 2009, 2010 и 2011 , получите информацию о расположении панелей предохранителей внутри автомобиля, узнаете о назначении каждого предохранителя (схема расположения предохранителей) и реле.

Посмотреть другие Chevrolet Aveo:

---

Предохранители прикуривателя (розетки) в Шевроле Авео расположены в блоке предохранителей панели приборов. 2007, 2008 (хэтчбек) — см. предохранители «LTR» (прикуриватель) и «AUX LTR» (вспомогательный прикуриватель)). 2007, 2008 (Седан) — см. предохранитель «CIGAR» (прикуриватель, розетка дополнительного питания). 2009, 2010, 2011 — см. предохранители «СИГАР» (прикуриватель) и «СОКЕТ» (гнездо питания).

---

Содержание

Расположение блока предохранителей

Приборная панель

Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой.

Hatchback (2007, 2008)

Sedan

Engine Compartment

Fuse Box Diagrams

Ad vertisements

2007, 2008 (Hatchback)

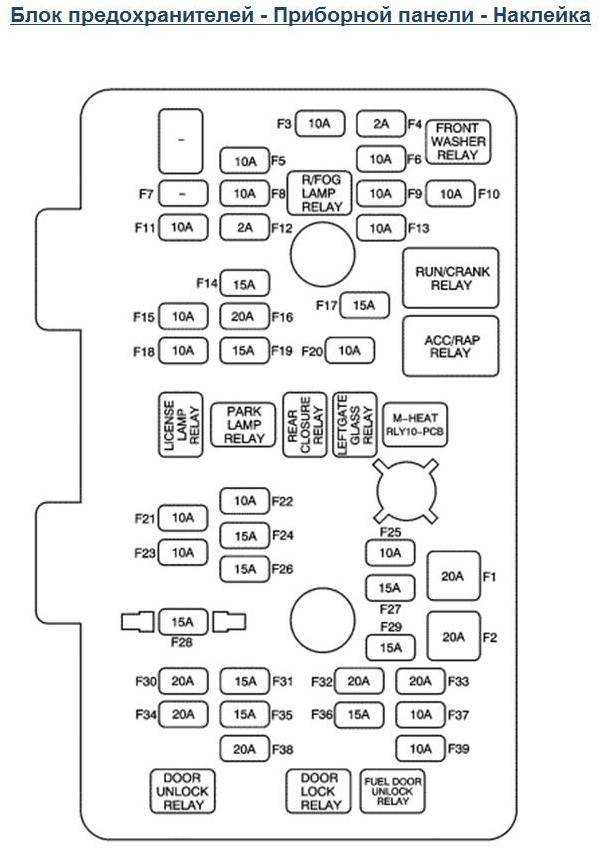

Instrument Panel

Назначение предохранителей в панели приборов (2007, 2008 (Хэтчбек))

Имя	Применение
AUX LTR	Дополнительный прикуриватель
СИГНАЛ, ЗАДНИЙ/ПРОТИВОТУМАННЫЙ	Звуковой сигнал, задние противотуманные фары
LTR	Прикуриватель
СТОП	Стоп-сигнал
РАДИО, CLK	Аудио, часы
CLSTR, HAZRD	Комбинация приборов, аварийная сигнализация
TRN/SIG	Сигнал поворота
DR/LCK	Дверной замок, дистанционный вход без ключа
CLSTR, CLK	Комбинация приборов, часы
ECM, TOM	Модуль управления двигателем (ECM), модуль управления коробкой передач (TCM)
BCK/UP	Фонарь заднего хода
WPR, WSWA	Стеклоочиститель, Шайба
ECM, TOM	Модуль управления двигателем (ECM), модуль управления коробкой передач (TCM)
ПРЕДОХРАНИТЕЛЬ ДВИГАТЕЛЯ	Предохранитель двигателя
ГЕНЕРАТОР	Генератор
ОВКВ	Вентилятор ОВКВ
ПОДУШКА БЕЗОПАСНОСТИ 1	Подушка безопасности 1
ПУСТО	Не используется
АБС	Антиблокировочная система тормозов
ДИОД (ABS)	Диод антиблокировочной тормозной системы
ПОДУШКА БЕЗОПАСНОСТИ 2	Подушка безопасности 2
ПУСТО	Не используется
CLK, РАДИО	Часы, Аудио

Ad vertisements

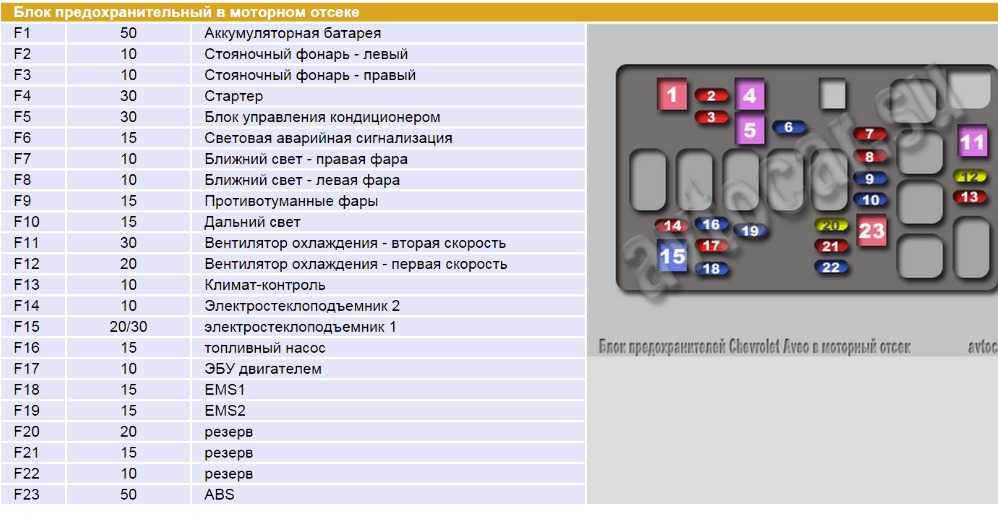

Моторный отсек

Назначение предохранителей и реле в моторном отсеке (2007, 2008 (хэтчбек))

Имя	Использование
HI BEAM RT	Фара дальнего света со стороны пассажира
ДИС	Система прямого зажигания
HI BEAM LT	Фара дальнего света со стороны водителя
ДИОД (ПРОТИВОТУМАННЫЙ)	Диод противотуманных фар
БЛИЖНИЙ СВЕЧ RT	Фара ближнего света со стороны пассажира
ILLUM RT	Правый стояночный фонарь, цепь освещения
БЛИЖНИЙ СВЕЧ LT	Фара ближнего света со стороны водителя
ILLUM LT	Стояночный фонарь со стороны водителя, фонарь освещения номерного знака
INT LTS	Комнатная лампа
ФОРСУНКА	Инжектор
ДЕФОГ	Антизапотеватель
S/КРЫША	Люк
ЛАМПЫ ОСВЕЩЕНИЯ	Реле освещения
СИГНАЛ	Звуковой сигнал
ФАРЫ	Фары
ТОПЛИВО	Топливный насос
Кондиционер	Компрессор кондиционера
ПРОТИВОТУМАННЫЕ ФАРЫ	Передняя противотуманная фара
ВЕНТИЛЯТОР HVAC	Отопление: Вентиляция, Вентилятор кондиционера
АБС	Антиблокировочная тормозная система
I/P FUSE BATT	Блок предохранителей приборной панели
ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ	Вентилятор радиатора
Зажигание 2	Зажигание 2
ПУСТО	Пусто
Зажигание 1	Зажигание 1
PWR WNDW	Электростеклоподъемники
ЗАПАСНОЙ	Запасной
Реле
ПУСТО	Не используется
ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ, НИЗКИЙ	Вентилятор охлаждения, Низкий
ФАРЫ HI	Фары дальнего света
ФАРЫ БЛИЖНЕГО ФАРА	Фара ближнего света
PWR WNDW	Стеклоподъемник
Передняя противотуманная фара	Противотуманная фара
ОСНОВНОЕ ПИТАНИЕ	Основное питание
ТОПЛИВНЫЙ НАСОС	Топливный насос
КОМПРЕССОР кондиционера	Компрессор кондиционера
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР ВЫСОКИЙ	Охлаждающий вентилятор Высокий
ЛАМПЫ ПОДСВЕТКИ	Лампы подсветки
ПУСТО	Не используется

2007, 2008 (Седан)

Объявление vertisements

Приборная панель

Назначение предохранителей в панели приборов (2007, 2008 (Седан))

Имя	Использование
SDM	Модуль датчиков и диагностики
СТЕКЛООЧИСТИТЕЛЬ	Выключатель стеклоочистителя, электродвигатель стеклоочистителя
ГРУППА	Приборная панель, выключатель тормоза, режим защиты от кражи
T/SIG	Сигнал поворота, аварийный выключатель
EMS2	Выключатель стоп-сигнала
EMS1	Блок предохранителей в моторном отсеке, задний H02S, модуль управления коробкой передач, VSS, топливный насос
Стоп-сигнал	Тормозной выключатель
СИГАРА	Прикуриватель, дополнительная розетка
АУДИО/ЧАСЫ	Радио, часы
OBD	Бортовая диагностика, иммобилайзер
КОМНАТНАЯ ЛАМПА	Лампа багажника, выключатель багажника, комбинация приборов, купольная лампа
ОБОГРЕВАТЕЛЬ	Задний обогреватель
ЛЮК	Модуль люка (опция)
ДХО	Дневные ходовые огни
ДВЕРНОЙ ЗАМОК	Дверной замок/отпирание
ЛАМПА B/UP	Лампы заднего хода
СИГНАЛ	Звуковой сигнал
ELEC MIRROR	Переключатель управления зеркалом, плафон, переключатель кондиционера
АУДИО/RKE	Радио, дистанционный вход без ключа, часы, блок зеркал с электроприводом, противоугонный модуль
ЗЕРКАЛО DEFOG	Зеркало с электроприводом, переключатель кондиционера
ПУСТО	Не используется
ПУСТО	Не используется
ПУСТО	Не используется

Ad vertisements

Моторный отсек

Назначение предохранителей и реле в моторном отсеке (2007, 2008 (Седан))

Имя	Использование
BATT	Блок предохранителей приборной панели
PK/LP LH	Стояночный фонарь со стороны водителя: Задний фонарь
PK/LP RH	Габаритный фонарь со стороны пассажира ; Задний фонарь
IGN2/ST	Выключатель зажигания
ACC/IGN1	Выключатель зажигания
ОПАСНОСТЬ	Аварийные фонари. Система защиты от кражи
H/L LOW RH	Фара ближнего света со стороны пассажира
ВЫСОКОСКОРОСТНОЙ ВЕНТИЛЯТОР	Высокоскоростной вентилятор охлаждения
H/L LOW LH	Фара ближнего света со стороны водителя
FRT FOG	Передние противотуманные фары (опция)
ВЕНТИЛЯТОР НИЗКИЙ	Низкая скорость вентилятора охлаждения
H/L HI	Фары дальнего света
КОМПРЕССОР КОНДИЦИОНЕРА	Компрессор кондиционера (опция)
ТОПЛИВНЫЙ НАСОС	Топливный насос
ЗАПАСНОЙ	Запасной
АБС	Антиблокировочная система тормозов (опция)
EMS2	Клапан LEGR, HO2S, соленоид продувки адсорбера EVAP, датчик CMP
P/WINDOW1	Переключатель стеклоподъемника (опция)
ECU	Модуль управления двигателем, модуль управления коробкой передач
ЗАПАСНОЙ	Запасной
EMS1	Модуль управления двигателем, форсунка, вентилятор охлаждения. Компрессор кондиционера
ЗАПАСНЫЕ	Запасные
Реле
РЕЛЕ ближнего/ближнего света	Реле фар ближнего света
РЕЛЕ ВЕНТИЛЯТОРА	Реле высокой скорости вентилятора охлаждения
РЕЛЕ ТОПЛИВНОГО НАСОСА	Реле топливного насоса
P/РЕЛЕ ОКНА	Реле стеклоподъемника
РЕЛЕ СТОЯНОЧНЫХ ФОНАРЕЙ	Реле габаритных огней
РЕЛЕ ПРОТИВОТУМАННАЯ ПЕРЕДНЯЯ	Реле передних противотуманных фар
H/L HI RELAY	Реле дальнего света фар
РЕЛЕ ВЕНТИЛЯТОРА	Реле низкой скорости вентилятора охлаждения
РЕЛЕ кондиционера	Реле кондиционера (опция)
ГЛАВНОЕ РЕЛЕ	Главное реле

2009, 2010, 2011

Объявление vertisements

Приборная панель

Назначение предохранителей в панели приборов (2009 г. , 2010, 2011)

Имя	Использование
АУДИО	Аудиосистема, часы, иммобилайзер
AUDIO/RKE	Переключатель кондиционера, часы, блок зеркал с электроприводом, аудиосистема, противоугонный модуль, TPMS
ЛАМПА B/UP	Переключатель PNP, выключатель фонарей заднего хода
ПУСТО	Не используется
ПУСТО	Не используется
ПУСТО	Не используется
ПУСТО	Не используется
СИГАРА	Прикуриватель
CLUSTER	Выключатель тормоза, TPMS, противоугонный модуль
ЗЕРКАЛО DEFOG	Зеркало с электроприводом, переключатель кондиционера
Защита от запотевания задней части	Защита от запотевания сзади
ДВЕРНОЙ ЗАМОК	Дверной замок
NA ДХО	NA Цепь ДХО
ЗЕРКАЛО / ЛЮК	Переключатель управления зеркалом, комнатная лампа, переключатель кондиционера
EMS 1	Блок предохранителей в моторном отсеке, TCM, VSS, топливный насос
EMS 2	Выключатель стоп-сигнала
СИГНАЛ	Звуковой сигнал
OBD	DLC, Иммобилайзер
КОМНАТНАЯ ЛАМПА CLUSTER	Комнатная лампа в багажнике, переключатель открытия багажника, IPC, комнатная лампа
СДМ	Модуль датчиков и диагностики
РОЗЕТКА	Разъем питания
Стоп-сигнал	Тормозной выключатель
ЛЮК	Модуль люка (опция)
T/SIG	Аварийный выключатель
СТЕКЛООЧИСТИТЕЛЬ	Переключатель стеклоочистителя, двигатель стеклоочистителя

Ad vertisements

Моторный отсек

Назначение предохранителей и реле в моторном отсеке (2009 г. , 2010, 2011)

Имя	Использование
ВЕНТИЛЯТОР HI	Вентилятор охлаждения HI Реле
АБС-1	ЭБКМ
АБС-2	ЭБКМ
SJB BATT	Блок предохранителей приборной панели
ACC/IG1	Реле IGN1
IG2/ST	Реле IGN2, реле стартера
АКК/РАП	Блок предохранителей панели приборов
P/WINDOW-2	Переключатель стеклоподъемника
P/W WINDOW-1	Переключатель стеклоподъемника
ВЕНТИЛЯТОР НИЗКИЙ	Реле вентилятора охлаждения НИЗКИЙ
Кондиционер	Реле компрессора кондиционера
ПКЛП, левый	Задний фонарь (левый), боковой габаритный фонарь (левый), указатель поворота и стояночный фонарь (левый), фонарь номерного знака
ПКЛП правая	Задний фонарь (правый), боковой габаритный огонь (правый), указатель поворота и стояночный фонарь (правый), лампа номерного знака, блок предохранителей I/P
ЭБУ	ЭБУ, ТСМ
FRT FOG	Реле передних противотуманных фар
F/PUMP	Реле топливного насоса
ОПАСНОСТЬ	Аварийный выключатель, контактный выключатель капота
HDLP HI LH	Головной фонарь (левый), IPC
HDLP HI RH	Фара (правая)
МПК	МПК
HDLP LO LH	Фара (левая), блок предохранителей I/P
HDLP LO RH	Фара (правая)
EMS-1	ECM, Форсунка
DLIS	Замок зажигания
EMS-2	Соленоид продувки адсорбера EVAP, нагреватель термостата, H02S, датчик массового расхода воздуха
ЗАПЧАСТИ	Не используется
Реле
РЕЛЕ F/НАСОСА	Топливный насос
РЕЛЕ СТАРТЕРА	Стартер
РЕЛЕ СТОЯНОЧНОГО ФОНАРЯ	Парковочный фонарь
РЕЛЕ ПЕРЕДНЕЙ ПРОТИВОТУМАННОЙ ФАРЫ	Противотуманная фара
РЕЛЕ HIGH HDLP	Фара High
РЕЛЕ НИЗКОГО ТОКА HDLP	Фара ближнего света
РЕЛЕ ВЕНТИЛЯТОРА	Вентилятор охлаждения, высокая скорость
РЕЛЕ СЛАБОГО ВЕНТИЛЯТОРА	Низкий уровень вентилятора охлаждения
РЕЛЕ A/CON	Кондиционер
ГЛАВНОЕ РЕЛЕ ДВИГАТЕЛЯ	Основное питание
РЕЛЕ ACC/RAP	Блок предохранителей I/P
РЕЛЕ ЗАЖИГ-2	Зажигание

Узнать больше:

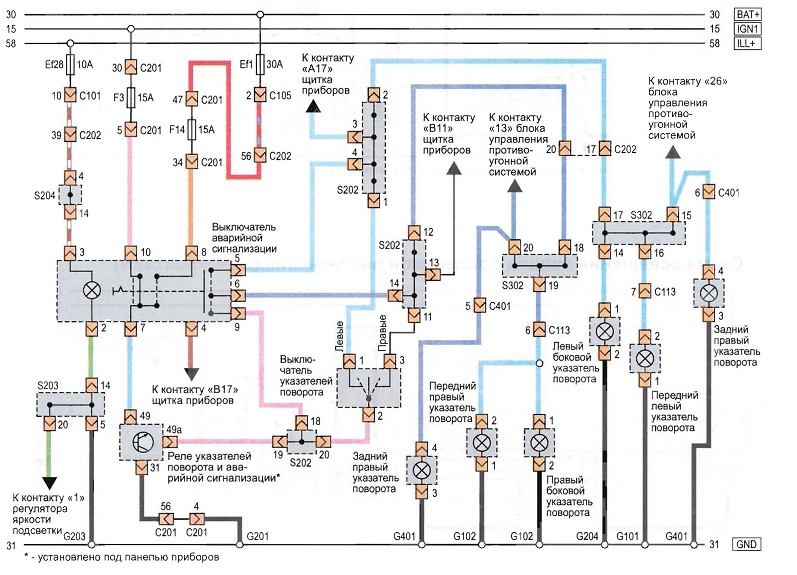

Электрическая схема 2005 Nubira-Lacetti 12.

ЦЕПЬ ПЕРЕДНИХ И ЗАДНИХ ПРОТИВОТУМАННЫХ ФАР



Electrical Wiring Diagram 2005 Nubira-Lacetti 12. FRONT & REAR FOG LAMP CIRCUIT

Nubira-Lacetti

12. ЦЕПЬ ПЕРЕДНИХ И ЗАДНИХ ПРОТИВОТУМАННЫХ ФАР

1) ВЫЕМКА ЗАДНЯЯ

a. ИНФОРМАЦИЯ О РАЗЪЕМЕ

88888888888888888888888 888888888 8888888888

РАЗЪЕМ № (PIN №, цвет)	Соединение жгута проводов	. C104 (24 контакта, белый)	Передняя часть — блок предохранителей двигателя	Блок предохранителей двигателя
C105 (4 контакта, белый)	Кузов — блок предохранителей двигателя	Блок предохранителей двигателя
C201 (76 PIN, черный)	I. P-I.P Блок предохранителей	I.P Блок предохранителей
C202 (89 PIN-код, белый)	I.P-кузов
C401 (8 PIN, белый)	Trunk — Body	Внутренняя сторона правой багажни.1358 Behind Audio Mounting
G101	Front	Behind Left Head Lamp
G102	Front	Behind Right Head Lamp
G201	I.P	Left I. P Fuse Block
G401	Багажник	Нижняя задняя панель центрального багажника

b. ИДЕНТИФИКАЦИОННЫЙ СИМВОЛ РАЗЪЕМА И НОМЕР КОНТАКТА ПОЛОЖЕНИЕ

г. РАСПОЛОЖЕНИЕ РАЗЪЕМОВ И ЗАЗЕМЛЕНИЯ

• С КРЫШКОЙ БАГАЖНИКА

d. КОМПЛЕКТ СОЕДИНЕНИЙ

S202

S204

2) ЗАДНЯЯ ЧАСТЬ ЛЮКА

a. ИНФОРМАЦИЯ О РАЗЪЕМАХ

РАЗЪЕМ05

РАЗЪЕМ № (НОМЕР КОНТАКТА, ЦВЕТ)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
C101 (21 штифт, белый)	Корпус — Блок предохранителя двигателя	Блок предохранителя двигателя
C104 (24 PIN -код	FRODE -Engine Engine Engine Fuse Fuse FUS
C105 (4 контакта, белый)	Кузов — блок предохранителей двигателя	Блок предохранителей двигателя
C201 (76 контактов, черный)	I. P — I.P Блок предохранителей 9	4 9.0069
C202 (89-контактный, белый)	IP — кузов	Место для ног левого штурмана
C403 (6-контактный, белый)	T/Gate. ВНЕШ. – Кузов	Внутренняя левая стойка C
C405 (8 контактов, белый)	T/Gate. ВНЕШ. – T/Gate	Рядом с двигателем заднего левого стеклоочистителя
C406 (6-контактный, белый)	T/Gate. ВНЕШ. – T/Gate	Рядом с двигателем заднего левого стеклоочистителя
S202 (черный)	I. P	Behind Cluster
S204 (Magenta)	I.P	Behind Audio Mounting
G101	Front	Behind Left Head Lamp
G102	Front	Behind Right Head Лампа
G201	IP	Левый блок предохранителей IP
G401	Багажник	Центральный багажник Нижняя задняя панель

б. ИДЕНТИФИКАЦИОННЫЙ СИМВОЛ РАЗЪЕМА И НОМЕР КОНТАКТА ПОЛОЖЕНИЕ

c. РАСПОЛОЖЕНИЕ РАЗЪЕМОВ И ЗАЗЕМЛЕНИЯ

• С ЗАДНЕЙ ДВЕРЬЮ

d. КОМПЛЕКТ СОЕДИНЕНИЙ

S202

S204

3) УНИВЕРСАЛ

a. ИНФОРМАЦИЯ О РАЗЪЕМЕ

88888888888888888888888 888888888 8888888888

РАЗЪЕМ № (PIN №, цвет)	Соединение жгута проводов	. C104 (24 контакта, белый)	Передняя часть — блок предохранителей двигателя	Блок предохранителей двигателя
C105 (4 контакта, белый)	Кузов — блок предохранителей двигателя	Блок предохранителей двигателя
C201 (76 PIN, черный)	I. P-I.P Блок предохранителей	I.P Блок предохранителей
C202 (89 PIN-код, белый)	I.P-кузов
S202 (Black)	I.P	Behind Cluster
S204 (Magenta)	I.P	Behind Audio Mounting
G101	Front	Behind Left Head Lamp
G102	Front	Behind Right Head Lamp
G201	I. Рубрики Авто Ремонт Своими руками Авто советы Leave a Comment Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Save my name, email, and website in this browser for the next time I comment
