Что означает маркировка на шинах

Надёжное сцепление с дорожным покрытием — один из важнейших факторов безопасности для водителя, пассажиров и других участников движения. Помимо возможных фатальных последствий, неподходящая для автомобиля в конкретных условиях его эксплуатации резина может привести к повышенному расходу топлива, а также к некорректной работе подвески и рулевого управления. Любому владельцу легкового автомобиля полезно знать расшифровку обозначений характеристик шин, отражаемых в наносимой на них маркировке. При замене резины, не стоит полагаться на советы продавцов (у них могут быть свои мотивации), и лучше иметь собственное представление о наиболее подходящей “обуви” для вашего автомобиля. Поехали.

Основные европейские характеристики шин для легковых автомобилей и их маркировка и расшифровка

В Евросоюзе, главными параметрами для оценки потребительских свойств автомобильных шин являются три характеристики и вот их расшифровки:

• Топливная эффективность (сопротивление качению). На маркировке — это буквы от А до G. Около 20 % расхода топлива при движении автомобиля приходится на преодоление сопротивления качению, создаваемого колёсами. Лишний расход топлива — лишние выбросы в атмосферу, а с этим в Европе строго, да и “овёс нынче дорог” (это про топливо, если что). Маркировка G соответствует максимальному значению сопротивления, далее – по убывающей.
• Сцепление с мокрым дорожным покрытием (Traction — от А до F). Тем, кто ни разу не испытывал всей гаммы противоречивых ощущений при аквапланировании автомобиля, хочется пожелать никогда их не испытывать – это не тот опыт, который хочется повторять. Тестирование шин проводится на мокром дорожном покрытии на скорости 80 км/ч. Диапазон тормозного пути, между классами А и F составляет 18м.
• Внешний шум от качения. Ещё один важный для европейцев параметр. Показатель “тихих” шин – это 60 дБ, а “громких” — свыше 74 дБ.

В зависимости от того, насколько вам важны эти параметры, этими данными стоит поинтересоваться у продавца.

Не факт, что все эти данные отражены на самом колесе, но в сертификате соответствия будут обязательно.

Конструктивные характеристики шин для легковых автомобилей, отображённые в маркировке на колесе и их расшифровка

TL (Tubeless). Колёса герметизируются с помощью специального резинового слоя (бескамерная резина). Подавляющее большинство современных шин для легковых автомобилей являются бескамерными.

TT (Tube Type). Камерная шина состоит из покрышки и камеры с обратным клапаном. При повреждении диска, бескамерная резина часто превращается в камерную, путём установки камеры в полость колеса. В этом нет ничего страшного, главное — одинаковое давление в противоположных колёсах.

R (Radial). Эта характеристика отражает пространственную ориентацию нитей корда, выражающуюся в параллельном их расположении по отношению к радиусу колеса. Корд — брекер располагается под углом 65 градусов к основным нитям, и вся конструкция укрепляется поясом стального корда и нейлоновым бандажом (в некоторых моделях).

Радиальные шины имеют гораздо лучшие (по сравнению с диагональными) тепловые характеристики, что положительно влияет на срок их эксплуатации, а также лучшие параметры по контакту с дорожным покрытием, меньшее сопротивление качению, а также обеспечивают автомобилю лучшие характеристики управляемости и динамики. Именно поэтому почти все шины для легковых автомобилей – радиальные.

D (Diagonal). Устаревший диагональный тип расположения волокон корда, имеющий, однако, свои преимущества, выражающиеся в большей ремонтопригодности шин данной конструкции и относительной стойкостью к ударам и порезам. Промышленность продолжает выпускать диагональные шины в основном для грузовых автомобилей и для различной спецтехники.

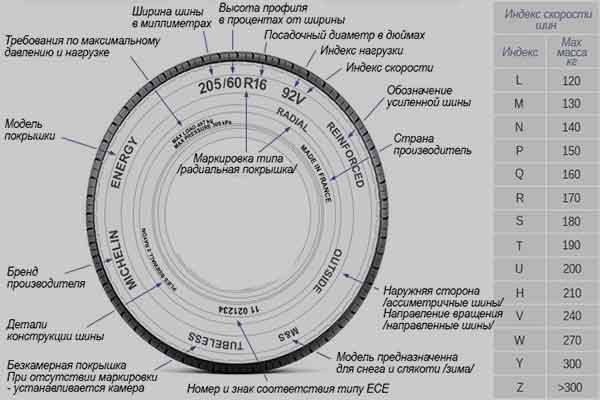

Цифры и буквы. Например, на ободе находится маркировка — 195/65 R16 91Т. Вот её расшифровка: 195 — ширина в мм; 65 — “профиль” колеса, определяемый как % соотношения высоты боковой части к ширине покрышки; R — радиальная ориентация кордовых волокон; 16 — посадочный размер диска в дюймах. Эти цифры должны соответствовать размерным характеристикам шин, указанных в паспорте автомобиля. Выход за размерные рамки, указанные производителем, может повлечь самые неприятные последствия, или потребовать внесения конструктивных изменений (лифтинга, замены амортизаторов и т.п.) со всеми вытекающими согласованиями в ГИБДД. Далее, 91 – показатель максимальной нагрузки (max load) на одно колесо (для легковых автомобилей этот показатель не имеет решающего значения), Т — максимальная скорость, на которой “резина” позволяет сохранять управляемость автомобилем. Этот показатель гораздо важнее, поэтому, ознакомьтесь с таблицей ниже и расшифровкой значений маркировок для понимания.

Маркировка	J	K	L	M	N	P	Q	R	S	T	U	H	V	VR	W	Y	ZR
Скорость км/ч	100	110	120	130	140	150	160	170	180	190	200	210	240	^210	270	300	^240

• Winter — шины рассчитаны на зимние условия эксплуатации.
• Aqua, Rain, Water или зонтик (пиктограмма) — рисунок протектора шин позволяет максимально эффективно отводить воду из пятна контакта, предотвращая аквапланирование.
• M + S (Mud + Snow) — грязь и снег.
• М/Т (Mud Terrain) — “грязевая” резина.
• A/Т (All Terrain) — универсальные внедорожные шины.
• AS (All (Any) Season) R+W (Road + Winter) — маркировки для всесезонных шин.
• Rotation — шины с направленным рисунком. Направление вращения обозначено стрелкой.
• Outside — Inside — указывают стороны установки (внутрь и наружу) для асимметричных шин.
• Left — Right — модели шин, подразумевающие установку строго на левую — правую стороны.
• Steel Radial — радиальная шина с металлическим кордом. В большинстве современных шин для легковых автомобилей используется корд из синтетических материалов.
• Studdable/Studless — шина может/не может быть оснащена шипами.
• Treadwear — коэффициент износоустойчивости. Понятно, что это достаточно эмпирический параметр, тем не менее — в маркировке (сертификате) он обозначается цифрами от 60 до 620. Чем он выше — тем более износостойкой считается резина.
• PR (Ply Raiting) — несущая способность каркаса колеса. Для легковых автомобилей, это значение 4PR, иногда — 6PR «Reinforced».
• TWI – минимально допустимая остаточная высота рисунка протектора. В РФ и Евросоюзе, для более-менее безопасной езды этот показатель составляет 1.6 мм. Это по закону. Что касается практики, то согласно независимым шинным тестам характеристики шин (как зимних, так и летних) критически ухудшаются уже при остаточной глубине протектора в 4 мм. Поэтому советуем не затягивать со сменой колес.
• ZP (Zero Pressure) — шина позволяет продолжать движение автомобиля при проколе колеса на расстояние до 80 км на скорости не более 80 км/ч.
• SST (Self Supporting Tyres) — самонесущая шина, позволяющая продолжать движение на дальние расстояния после прокола.
• MFS (Maximum Flange Tyres) — маркировка означает специальную дополнительную защиту борта шины от повреждений. Характерна для дорогой резины.

Мы рассмотрели основные виды маркировок и их расшифровку, которые можно встретить на шинах для легковых автомобилей. Надёжность сцепления с дорожным покрытием и управляемость автомобилем зависит не только от шин, хотя их роль трудно переоценить. Даже «обув» машину в самую «продвинутую» резину, не стоит забывать об общем техническом состоянии автомобиля, о соблюдении скоростного режима и особенностях преодоления сложных участков дороги.

Здоровья вам и вашему автомобилю. Удачи на дорогах.

Комментарии

Рекомендованные статьи

Маркировка грузовых шин — Грузовые шины, диски и круглосуточный шиномонтаж в Казани

На боковинах грузовых шин содержится вся информация, необходимая для её идентификации, но расшифровку надо еще понимать. Поэтому приведем максимально встречающиеся значения.

    МАРКИРОВКА РАДИАЛЬНЫХ ШИН

Например:  315/80 R22.5 156/150L

315   ширина профиля шины в мм
80     отношение высоты профиля шины к его ширине (в %) профиль
R       обозначение «Радиальной конструкции»
22.5  посадочный диаметр в дюймах (соответствует диаметру обода)
150   индекс несущей способности (ИНС) для односкатных колес (максимальная нагрузка на шину одинарного типа) (расшифровка индексов)
156   индекс несущей способности (ИНС) для сдвоенных колес (максимальная нагрузка на шину сдвоенного типа)
L       индекс категории скорости (ИКС)

Например: 12.00 R20 Bridgestone M840 154/150K 18PR TT Универсальная

12       ширина профиля шины (в дюймах)
00       обозначение полнопрофильной шины для грузовых автомобилей. Два нуля через точку означают отношение высоты профиля к ширине, равное 100%. Единица в разряде сотен при этом опускается. Таким образом маркировка типа 8.25 будет означать ширину профиля 8 дюймов, при отношении высоты к ширине в 125%
R         радиальная
20       монтажный диаметр шины (в дюймах)
М840  модель шины
154     индекс несущей способности для односкатных колес
150     индекс несущей способности (ИНС) для сдвоенных колес (расшифровка индексов)
K         индекс категории скорости
18PR   норма слойности
TT       камерная шина
Универсальная  ось применения
Bridgestone        завод изготовитель



---

	215 мм    Ширина профиля шины   Расстояние между боковинами накачанной до номинального давления шины, надетой на диск, без приложенной к ней нагрузки.
	75 мм    Высота профиля шины   Значение, полученное при вычитании диаметра диска из наружного диаметра шины и поделенное на 2                   Профиль   Отношение высоты профиля к его ширине. * Отношение высоты профиля к его ширине = (высота) / (ширина) X 100
	R17.5    Посадочный диаметр шины    Расстояние между основаниями борта шины, прилегающими к закраинам обода (почти совпадает с внутренним диаметром шины)

---

    МАРКИРОВКА ДИАГОНАЛЬНЫХ ШИН

Традиционные шины – отношение высоты профиля к ширине профиля у традиционной внедорожной шины равно 95%

Например: 18.00-25
18.00  ширина профиля шины в дюймах
25       диаметр обода шины в дюймах

Широкопрофильные шины – отношение высоты профиля к ширине профиля составляет около 85%

Например: 23. 5-25
23.5  ширина профиля шины в дюймах
25     диаметр обода шины в дюймах

Низкопрофильные шины – отношение высоты к ширине профиля составляет 65% или 70%

Например: 16/70-20
16   ширина профиля шины в дюймах
70   профиль (номинальное отношение высоты профиля к его ширине в процентах)
20   диаметр обода шины в дюймах

Альтернативная маркировка шин – для шин, применяемых на погрузчиках и сельхозтехнике применяется альтернативная маркировка, определяющая внешний диаметр шины

Например: 28*9-15
28   внешний диаметр шины в дюймах
9     ширина профиля шины в дюймах
15   диаметр обода шины в дюймах

---

    ДОПОЛНИТЕЛЬНЫЕ ОБОЗНАЧЕНИЯ

R (Radial)	шины радиальной конструкции
PR (Ply Rating)	прочность (несущая способность) каркаса условно оценивается так называемой нормой слойности. Чем прочнее каркас, тем большее давление воздуха выдерживает шина, и, следовательно, имеет большую грузоподъемность
★★ (Star Rating)	заменяет стандартное обозначение несущей способности, определяет максимально допустимое давление в шине
TL (Tubeless)	бескамерная шина, если этой надписи нет, то шина может использоваться только с камерой
TT (Tube Type)	шина должна эксплуатироваться с камерой
M&S ( Mud + Snow грязь плюс снег)	данные шины специально сконструированы как зимние или всесезонные
All Season	всесезонная шина, предназначенная для круглогодичного использования
Outside и Inside (или Side Facing Out и Side Facing Inwards)	ассиметричные шины, при установке которых нужно строго соблюдать правило установки шины на диск. Надпись Outside (наружная сторона) должна быть с наружной стороны автомобиля, а Inside (внутренняя сторона) — с внутренней
Left или Right	шины этой модели бывают левые и правые. При их установке нужно строго соблюдать правило установки шины на автомобиль, левые только слева, а правые, соответственно, только справа
AllSteel	цельнометаллокордная шина ЦМК
Nylon	шина с нейлоновым кордом
Solid	цельнолитая шина
Rotation	шины с направленным рисунком протектора имеют стрелку на боковине шины показывающую требуемое направление вращения шины
Max Pressure	максимально допустимое давление в шине, в килопаскалях или фунтах на квадратный дюйм
Max Load	максимальная нагрузка и далее стоят значения в килограммах или фунтах
E (Earthmover)	шины для самосвалов, скреперов
L (Loader)	шины для погрузчиков
G (Grader)	шины для грейдеров
OTR (Off The Road)	устанавливаются на внедорожных колесных машинах
NHS (Non Highway Service)	для эксплуатации на бездорожье
MPT (Multi-Purpose Tires)	шины для смешанных условий эксплуатации
MCS (Mobile  Crane Service)	шины для автокранов
DOT	соответствие стандартам министерства транспорта США (US Department of Transportation)
(E)	соответствие европейским стандартам UN ECE (United Nations Economic Commission for Europe)
ГОСТ	соответствие Государственным стандартам РФ

---



---

    ТАБЛИЦА СООТВЕТСТВИЯ ДЮЙМОВЫХ И МЕТРИЧЕСКИХ РАЗМЕРОВ ГРУЗОВЫХ ШИН

Шины для грузовых автомобилей	Шины для строительной техники	Шины для мобильных кранов	Шины для фронтальных погрузчиков
220-508 = 7. 50-20	280/80R18 = 10.5/80R18	385/95R24 = 14.00R24	550/65R25 = 20.5R25
240-508 = 8.25-20	335/80R18 = 12.5/80R18	385/95R25 = 14.00R25	650/65R25 = 23.5R25
260R508 = 9.00R20	335/80R20 = 12.5R20	445/95R24 = 16.00R24	750/65R25 = 26.5R25
280R508 = 10.00R20	375/75R20 = 16.0/70R20	445/95R25 = 16.00R25	875/65R25 = 29.5R25
300R508 = 11.00R20	405/70R20 = 16.0/70R20	505/95R25 = 18.00R25
320R508 = 12.00R20	440/80R24 = 16.9R24	445/80R25 = 17. 5R25
370R508 = 14.00R20	460/70R24 = 17.5LR24	525/80R25 = 20.5R25
365/85R20 = 14.00R20	500/70R24 = 19.5LR24
385/65R22.5 = 15R22.5	480/80R26 = 18.4R26
425/65R22.5 = 16.5R22.5	440/80R28 = 16.9R28
445/65R22.5 = 18R22.5
1100-400-533 = 400/70-21
1200-500-508 = 500/70-20
1220-400-533 = 400/85-21
1300-530-533 = 525/70-21
